ΕΡΓΟΣΤΑΣΙΟ ΠΑΡΑΓΩΓΗΣ ΙΧΘΥΟΤΡΟΦΩΝ ΜΗΧΑΝΟΛΟΓΙΚΗ ΜΕΛΕΤΗ

Transcript

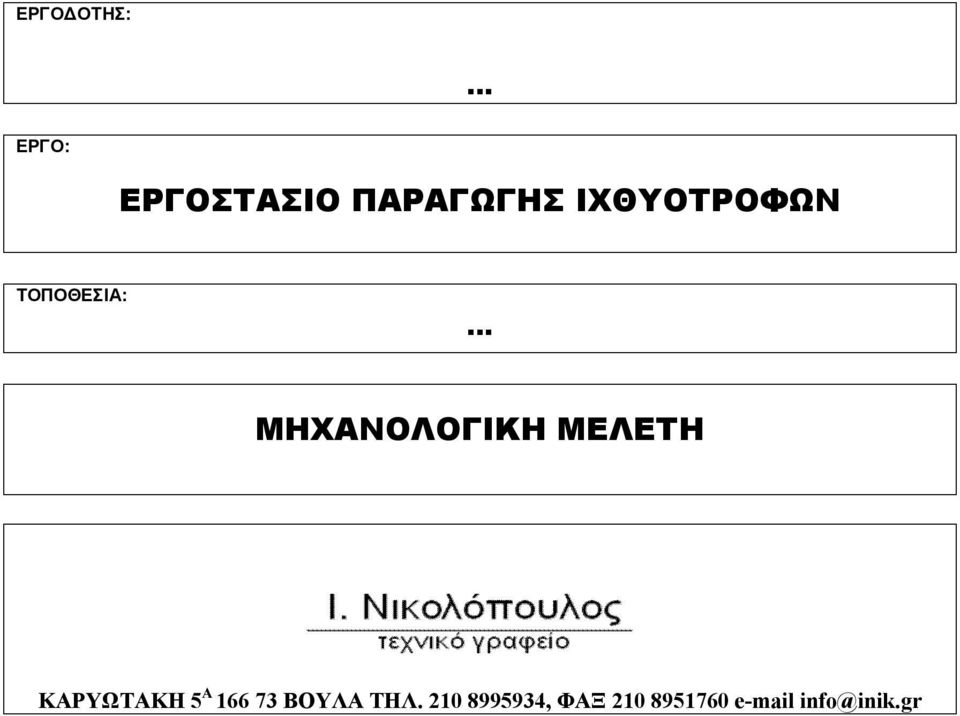

1 ΕΡΓΟΔΟΤΗΣ: ΕΡΓΟ: ΕΡΓΟΣΤΑΣΙΟ ΠΑΡΑΓΩΓΗΣ ΙΧΘΥΟΤΡΟΦΩΝ ΤΟΠΟΘΕΣΙΑ: ΜΗΧΑΝΟΛΟΓΙΚΗ ΜΕΛΕΤΗ ΚΑΡΥΩΤΑΚΗ 5 Α ΒΟΥΛΑ ΤΗΛ , ΦΑΞ info@inik.gr

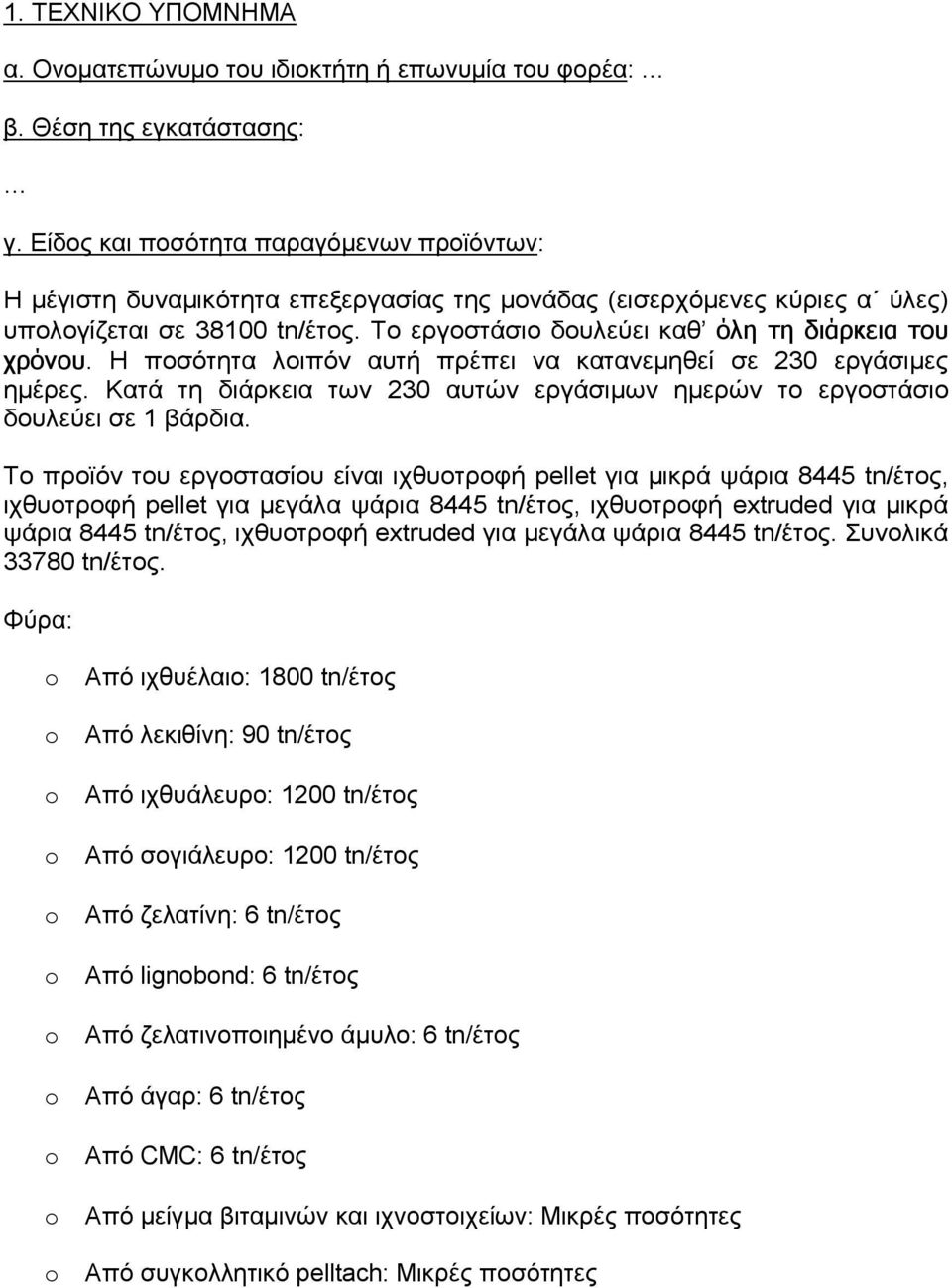

2 1. ΤΕΧΝΙΚΟ ΥΠΟΜΝΗΜΑ α. Ονοματεπώνυμο του ιδιοκτήτη ή επωνυμία του φορέα: β. Θέση της εγκατάστασης: γ. Είδος και ποσότητα παραγόμενων προϊόντων: Η μέγιστη δυναμικότητα επεξεργασίας της μονάδας (εισερχόμενες κύριες α ύλες) υπολογίζεται σε tn/έτος. Το εργοστάσιο δουλεύει καθ όλη τη διάρκεια του χρόνου. Η ποσότητα λοιπόν αυτή πρέπει να κατανεμηθεί σε 230 εργάσιμες ημέρες. Κατά τη διάρκεια των 230 αυτών εργάσιμων ημερών το εργοστάσιο δουλεύει σε 1 βάρδια. Το προϊόν του εργοστασίου είναι ιχθυοτροφή pellet για μικρά ψάρια 8445 tn/έτος, ιχθυοτροφή pellet για μεγάλα ψάρια 8445 tn/έτος, ιχθυοτροφή extruded για μικρά ψάρια 8445 tn/έτος, ιχθυοτροφή extruded για μεγάλα ψάρια 8445 tn/έτος. Συνολικά tn/έτος. Φύρα: o Από ιχθυέλαιο: 1800 tn/έτος o Από λεκιθίνη: 90 tn/έτος o Από ιχθυάλευρο: 1200 tn/έτος o Από σογιάλευρο: 1200 tn/έτος o Από ζελατίνη: 6 tn/έτος o Από lignobond: 6 tn/έτος o Από ζελατινοποιημένο άμυλο: 6 tn/έτος o Από άγαρ: 6 tn/έτος o Από CMC: 6 tn/έτος o Από μείγμα βιταμινών και ιχνοστοιχείων: Μικρές ποσότητες o Από συγκολλητικό pelltach: Μικρές ποσότητες

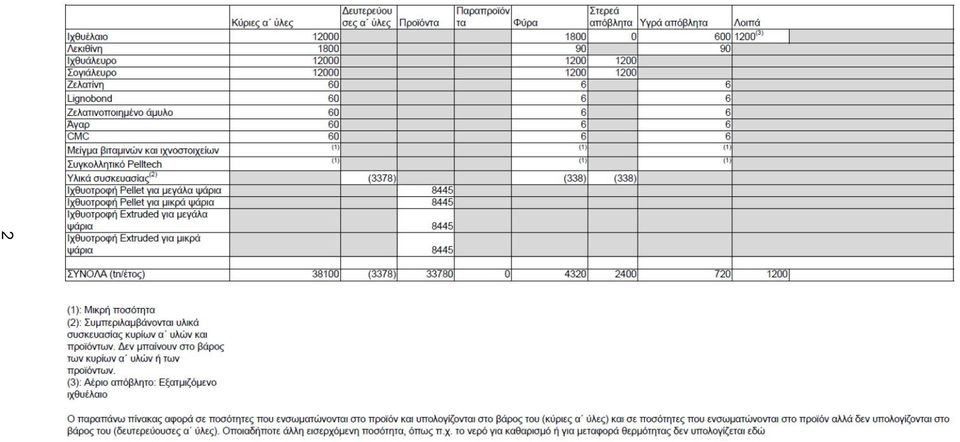

3 2

4 Οι ανωτέρω ποσότητες αφορούν τη λειτουργία της μονάδας στη μέγιστη δυναμικότητα. δ. Είδος και ποσότητα των πρώτων υλών που χρησιμοποιούνται Οι κύριες α ύλες του εργοστασίου είναι: o Ιχθυέλαιο: tn/έτος o Λεκιθίνη: 1800 tn/έτος o Ιχθυάλευρο: tn/έτος o Σογιάλευρο: tn/έτος o Ζελατίνη: 60 tn/έτος o Lignobond: 60 tn/έτος o Ζελατινοποιημένο άμυλο: 60 tn/έτος o Άγαρ: 60 tn/έτος o CMC: 60 tn/έτος o Μείγμα βιταμινών και ιχνοστοιχείων: Μικρές ποσότητες o Συγκολλητικό Pelltech: Μικρές ποσότητες ε. Σύντομη περιγραφή της διαδικασίας παραγωγής Η παραγωγική διαδικασία φαίνεται στις σελ Περιγραφικά έχει ως εξής: Για την ιχθυοτροφή Pellet για μεγάλα ψάρια παραλαβή ιχθυέλαιου, λεκιθίνης, ιχθυάλευρου και σογιάλευρου. Διαχωρισμός ιχθυάλευρου και σογιάλευρου. Άλεση ιχθυάλευρου και σογιάλευρου. Δοσομέτρηση και ανάμειξη ιχθυέλαιου, λεκιθίνης, ιχθυάλευρου, σογιάλευρου, ζελατίνης, lignobond, ζελατινοποιημένου αμύλου, άγαρ, CMC, μείγματος βιταμινών και ιχνοστοιχείων. Επεξεργασία (θέρμανση). Ανάμειξη με συγκολλητικό pelltech και πελλετοποίηση. Ψύξη. Συσκευασία. Παλετοποίηση. Διάθεση. Απομάκρυνση των στερεών αποβλήτων κατά τον διαχωρισμό. Απομάκρυνση των στερεών αποβλήτων κατά την ανάμειξη. Απομάκρυνση των στερεών αποβλήτων κατά τη συσκευασία. Απομάκρυνση των στερεών αποβλήτων κατά την παλετοποίηση. Απομάκρυνση των υγρών αποβλήτων κατά την ανάμειξη. Απομάκρυνση των αερίων αποβλήτων κατά την επεξεργασία. Για την ιχθυοτροφή Pellet για μικρά ψάρια παραλαβή ιχθυέλαιου, λεκιθίνης, ιχθυάλευρου και σογιάλευρου. Διαχωρισμός ιχθυάλευρου και σογιάλευρου. Άλεση ιχθυάλευρου και σογιάλευρου. Δοσομέτρηση και ανάμειξη ιχθυέλαιου, λεκιθίνης, ιχθυάλευρου, σογιάλευρου, ζελατίνης, lignobond, ζελατινοποιημένου αμύλου, άγαρ, CMC, μείγματος βιταμινών και ιχνοστοιχείων. Επεξεργασία (θέρμανση). 4

5 Ανάμειξη με συγκολλητικό pelltech και πελλετοποίηση. Ψύξη. Θρυμματισμός. Συσκευασία. Παλετοποίηση. Διάθεση. Απομάκρυνση των στερεών αποβλήτων κατά τον διαχωρισμό. Απομάκρυνση των στερεών αποβλήτων κατά την ανάμειξη. Απομάκρυνση των στερεών αποβλήτων κατά τη συσκευασία. Απομάκρυνση των στερεών αποβλήτων κατά την παλετοποίηση. Απομάκρυνση των υγρών αποβλήτων κατά την ανάμειξη. Απομάκρυνση των αερίων αποβλήτων κατά την επεξεργασία. Για την ιχθυοτροφή Extruded για μεγάλα ψάρια παραλαβή ιχθυέλαιου, λεκιθίνης, ιχθυάλευρου και σογιάλευρου. Διαχωρισμός ιχθυάλευρου και σογιάλευρου. Άλεση ιχθυάλευρου και σογιάλευρου. Δοσομέτρηση και ανάμειξη ιχθυέλαιου, λεκιθίνης, ιχθυάλευρου, σογιάλευρου, ζελατίνης, lignobond, ζελατινοποιημένου αμύλου, άγαρ, CMC, μείγματος βιταμινών και ιχνοστοιχείων. Επεξεργασία (θέρμανση). Εξώθηση. Ψύξη. Συσκευασία. Παλετοποίηση. Διάθεση. Απομάκρυνση των στερεών αποβλήτων κατά τον διαχωρισμό. Απομάκρυνση των στερεών αποβλήτων κατά την ανάμειξη. Απομάκρυνση των στερεών αποβλήτων κατά τη συσκευασία. Απομάκρυνση των στερεών αποβλήτων κατά την παλετοποίηση. Απομάκρυνση των υγρών αποβλήτων κατά την ανάμειξη. Απομάκρυνση των αερίων αποβλήτων κατά την επεξεργασία. Για την ιχθυοτροφή Extruded για μικρά ψάρια παραλαβή ιχθυέλαιου, λεκιθίνης, ιχθυάλευρου και σογιάλευρου. Διαχωρισμός ιχθυάλευρου και σογιάλευρου. Άλεση ιχθυάλευρου και σογιάλευρου. Δοσομέτρηση και ανάμειξη ιχθυέλαιου, λεκιθίνης, ιχθυάλευρου, σογιάλευρου, ζελατίνης, lignobond, ζελατινοποιημένου αμύλου, άγαρ, CMC, μείγματος βιταμινών και ιχνοστοιχείων. Επεξεργασία (θέρμανση). Εξώθηση. Ψύξη. Θρυμματισμός. Συσκευασία. Παλετοποίηση. Διάθεση. Απομάκρυνση των στερεών αποβλήτων κατά τον διαχωρισμό. Απομάκρυνση των στερεών αποβλήτων κατά την ανάμειξη. Απομάκρυνση των στερεών αποβλήτων κατά τη συσκευασία. Απομάκρυνση των στερεών αποβλήτων κατά την παλετοποίηση. Απομάκρυνση των υγρών αποβλήτων κατά την ανάμειξη. Απομάκρυνση των αερίων αποβλήτων κατά την επεξεργασία. 5

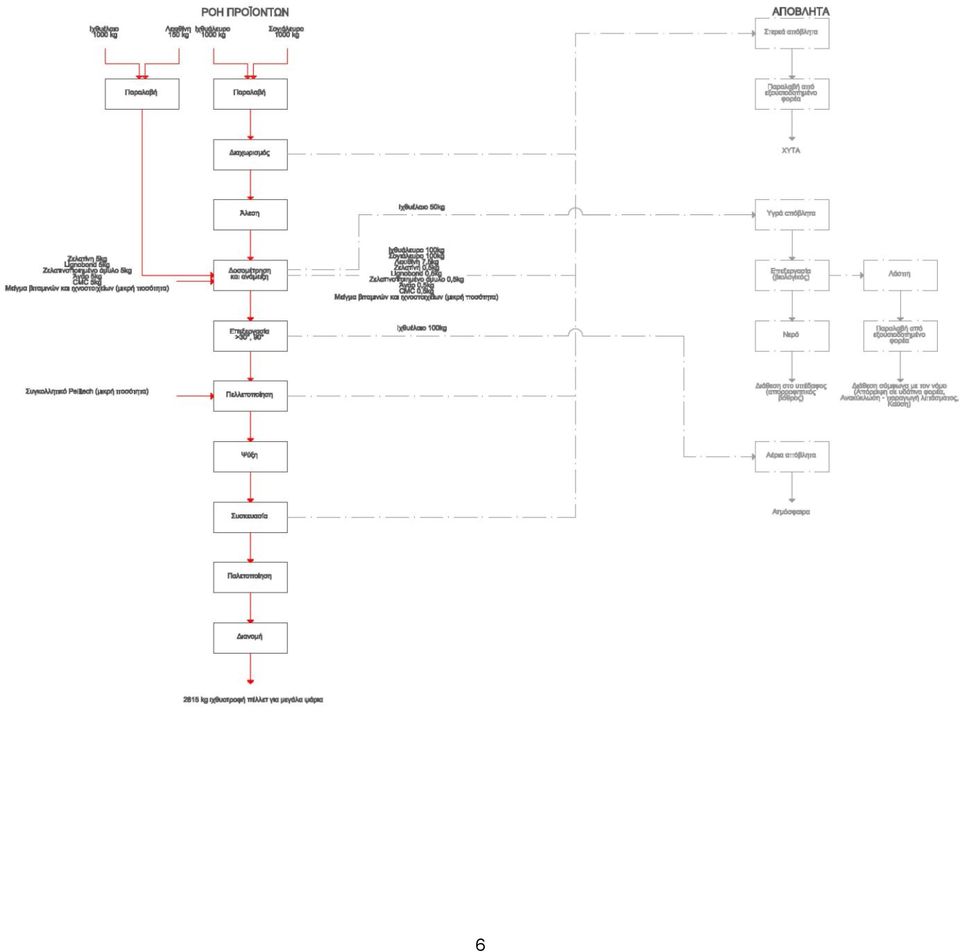

6 6

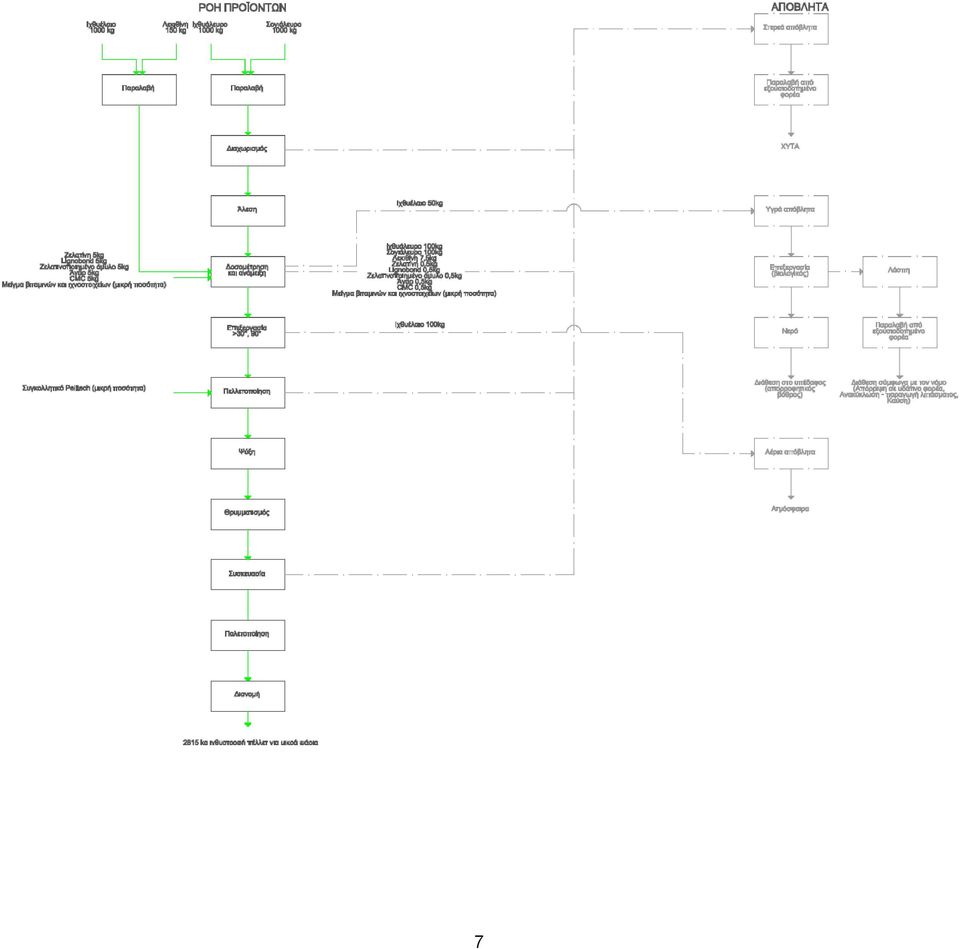

7 7

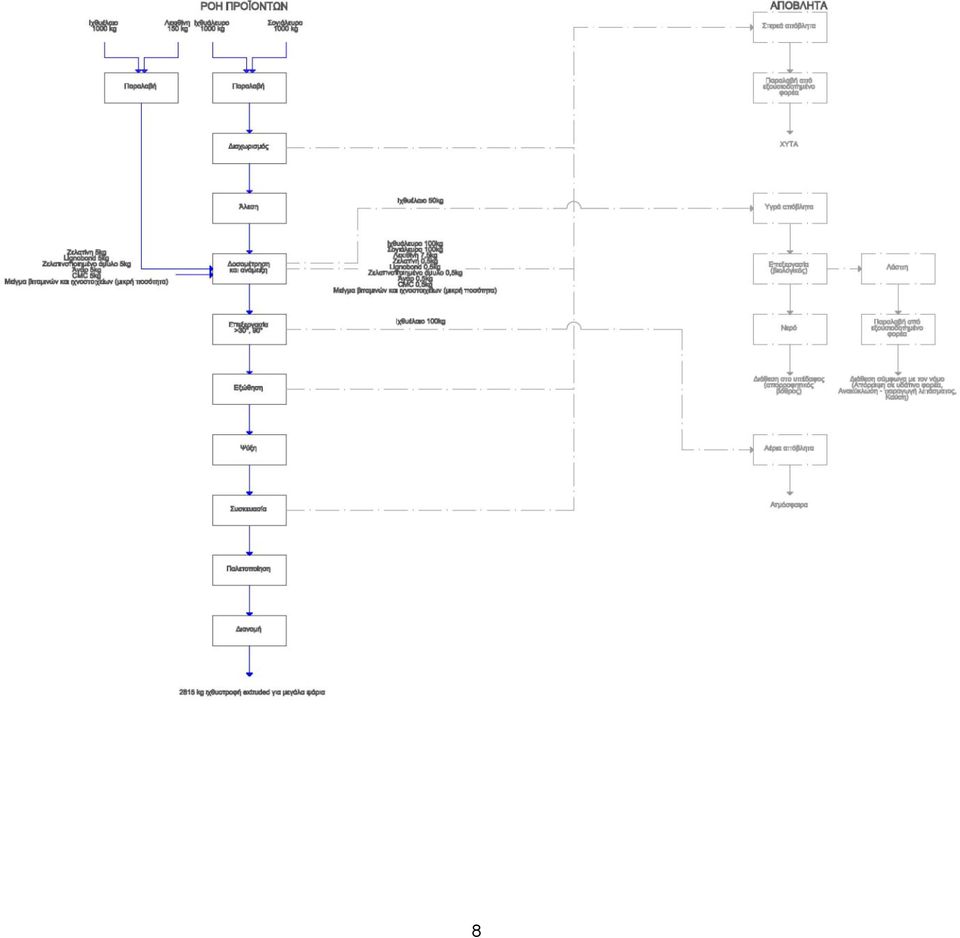

8 8

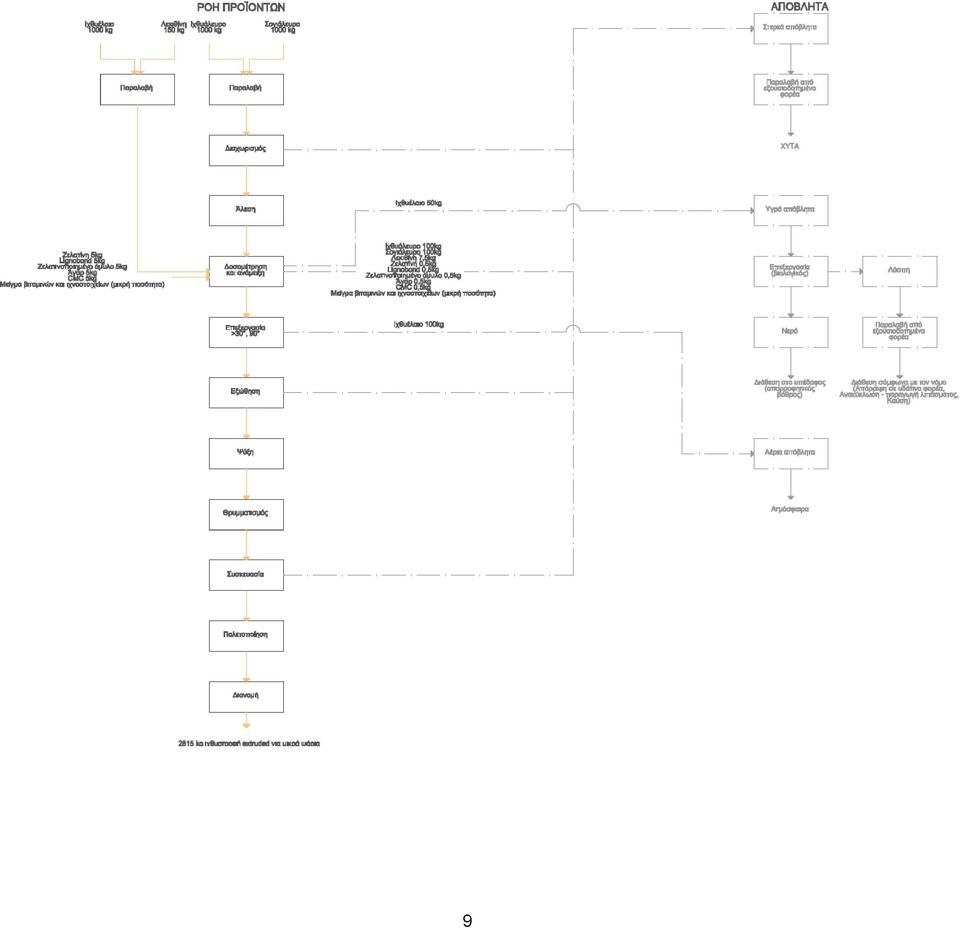

9 9

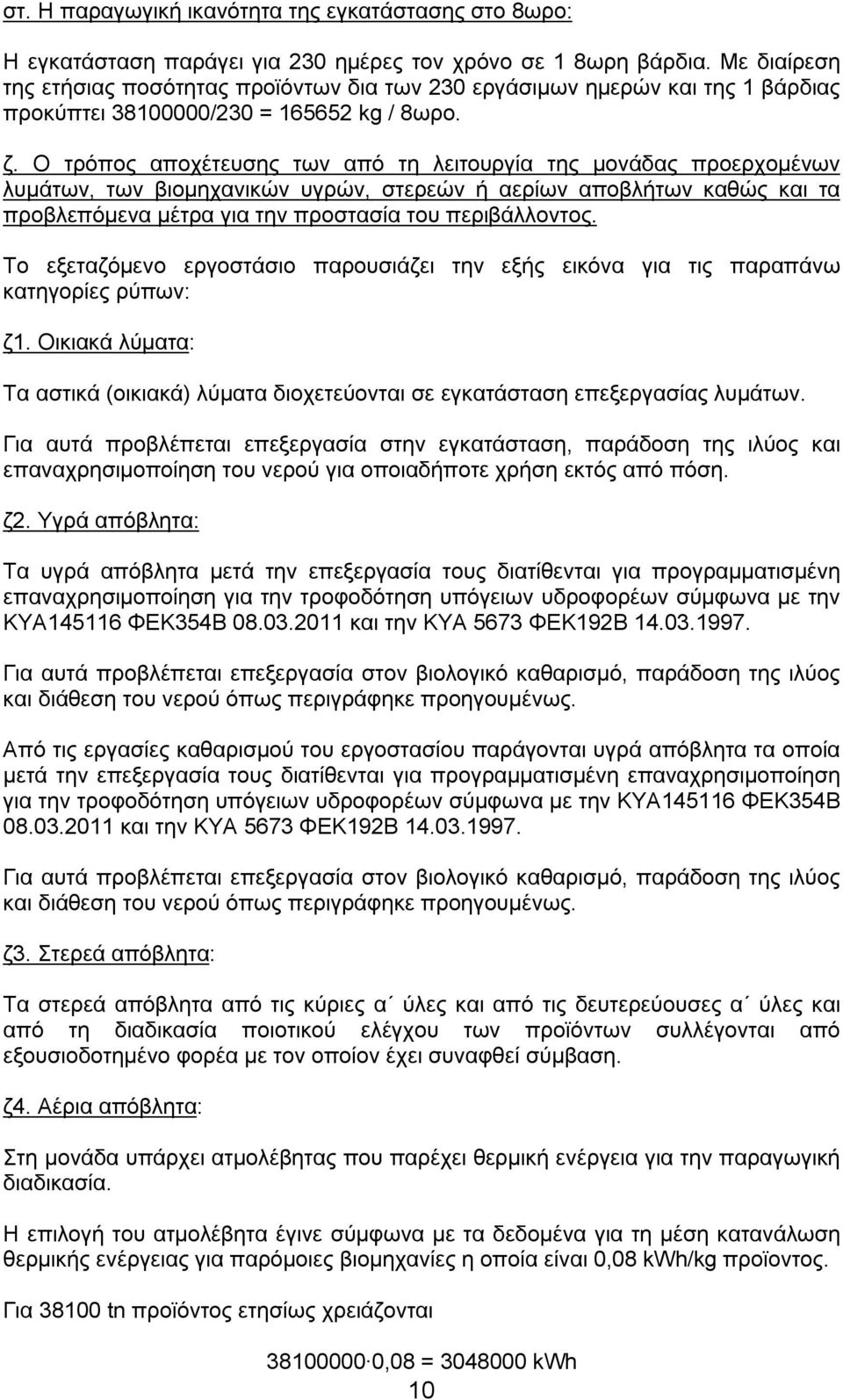

10 στ. Η παραγωγική ικανότητα της εγκατάστασης στο 8ωρο: Η εγκατάσταση παράγει για 230 ημέρες τον χρόνο σε 1 8ωρη βάρδια. Με διαίρεση της ετήσιας ποσότητας προϊόντων δια των 230 εργάσιμων ημερών και της 1 βάρδιας προκύπτει /230 = kg / 8ωρο. ζ. Ο τρόπος αποχέτευσης των από τη λειτουργία της μονάδας προερχομένων λυμάτων, των βιομηχανικών υγρών, στερεών ή αερίων αποβλήτων καθώς και τα προβλεπόμενα μέτρα για την προστασία του περιβάλλοντος. Το εξεταζόμενο εργοστάσιο παρουσιάζει την εξής εικόνα για τις παραπάνω κατηγορίες ρύπων: ζ1. Οικιακά λύματα: Τα αστικά (οικιακά) λύματα διοχετεύονται σε εγκατάσταση επεξεργασίας λυμάτων. Για αυτά προβλέπεται επεξεργασία στην εγκατάσταση, παράδοση της ιλύος και επαναχρησιμοποίηση του νερού για οποιαδήποτε χρήση εκτός από πόση. ζ2. Υγρά απόβλητα: Τα υγρά απόβλητα μετά την επεξεργασία τους διατίθενται για προγραμματισμένη επαναχρησιμοποίηση για την τροφοδότηση υπόγειων υδροφορέων σύμφωνα με την ΚΥΑ ΦΕΚ354Β και την ΚΥΑ 5673 ΦΕΚ192Β Για αυτά προβλέπεται επεξεργασία στον βιολογικό καθαρισμό, παράδοση της ιλύος και διάθεση του νερού όπως περιγράφηκε προηγουμένως. Από τις εργασίες καθαρισμού του εργοστασίου παράγονται υγρά απόβλητα τα οποία μετά την επεξεργασία τους διατίθενται για προγραμματισμένη επαναχρησιμοποίηση για την τροφοδότηση υπόγειων υδροφορέων σύμφωνα με την ΚΥΑ ΦΕΚ354Β και την ΚΥΑ 5673 ΦΕΚ192Β Για αυτά προβλέπεται επεξεργασία στον βιολογικό καθαρισμό, παράδοση της ιλύος και διάθεση του νερού όπως περιγράφηκε προηγουμένως. ζ3. Στερεά απόβλητα: Τα στερεά απόβλητα από τις κύριες α ύλες και από τις δευτερεύουσες α ύλες και από τη διαδικασία ποιοτικού ελέγχου των προϊόντων συλλέγονται από εξουσιοδοτημένο φορέα με τον οποίον έχει συναφθεί σύμβαση. ζ4. Αέρια απόβλητα: Στη μονάδα υπάρχει ατμολέβητας που παρέχει θερμική ενέργεια για την παραγωγική διαδικασία. Η επιλογή του ατμολέβητα έγινε σύμφωνα με τα δεδομένα για τη μέση κατανάλωση θερμικής ενέργειας για παρόμοιες βιομηχανίες η οποία είναι 0,08 kwh/kg προϊοντος. Για tn προϊόντος ετησίως χρειάζονται ,08 = kwh 10

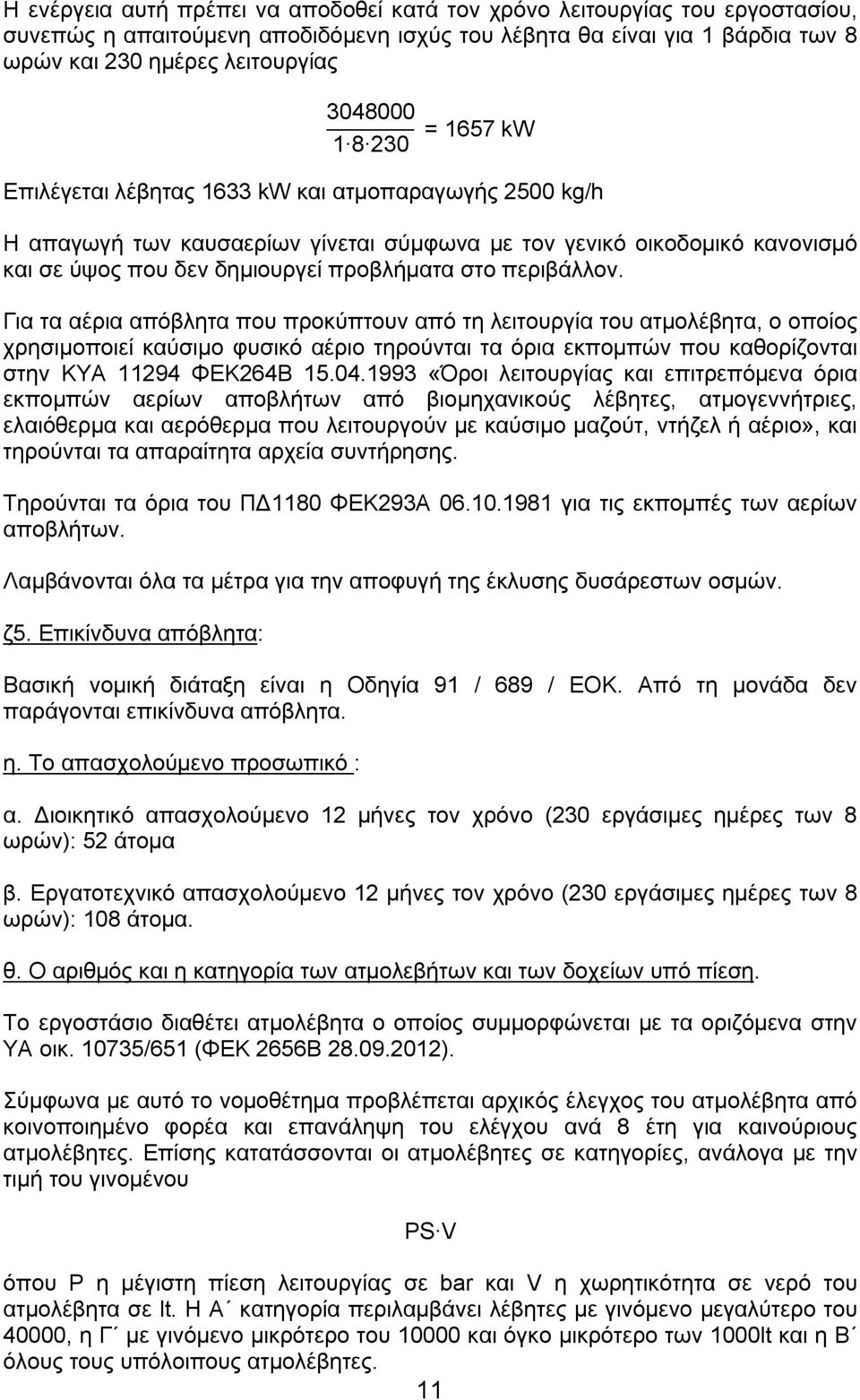

11 Η ενέργεια αυτή πρέπει να αποδοθεί κατά τον χρόνο λειτουργίας του εργοστασίου, συνεπώς η απαιτούμενη αποδιδόμενη ισχύς του λέβητα θα είναι για 1 βάρδια των 8 ωρών και 230 ημέρες λειτουργίας = 1657 kw Επιλέγεται λέβητας 1633 kw και ατμοπαραγωγής 2500 kg/h Η απαγωγή των καυσαερίων γίνεται σύμφωνα με τον γενικό οικοδομικό κανονισμό και σε ύψος που δεν δημιουργεί προβλήματα στο περιβάλλον. Για τα αέρια απόβλητα που προκύπτουν από τη λειτουργία του ατμολέβητα, ο οποίος χρησιμοποιεί καύσιμο φυσικό αέριο τηρούνται τα όρια εκπομπών που καθορίζονται στην ΚΥΑ ΦΕΚ264Β «Όροι λειτουργίας και επιτρεπόμενα όρια εκπομπών αερίων αποβλήτων από βιομηχανικούς λέβητες, ατμογεννήτριες, ελαιόθερμα και αερόθερμα που λειτουργούν με καύσιμο μαζούτ, ντήζελ ή αέριο», και τηρούνται τα απαραίτητα αρχεία συντήρησης. Τηρούνται τα όρια του ΠΔ1180 ΦΕΚ293Α για τις εκπομπές των αερίων αποβλήτων. Λαμβάνονται όλα τα μέτρα για την αποφυγή της έκλυσης δυσάρεστων οσμών. ζ5. Επικίνδυνα απόβλητα: Βασική νομική διάταξη είναι η Οδηγία 91 / 689 / ΕΟΚ. Από τη μονάδα δεν παράγονται επικίνδυνα απόβλητα. η. Το απασχολούμενο προσωπικό : α. Διοικητικό απασχολούμενο 12 μήνες τον χρόνο (230 εργάσιμες ημέρες των 8 ωρών): 52 άτομα β. Εργατοτεχνικό απασχολούμενο 12 μήνες τον χρόνο (230 εργάσιμες ημέρες των 8 ωρών): 108 άτομα. θ. Ο αριθμός και η κατηγορία των ατμολεβήτων και των δοχείων υπό πίεση. Το εργοστάσιο διαθέτει ατμολέβητα ο οποίος συμμορφώνεται με τα οριζόμενα στην ΥΑ οικ /651 (ΦΕΚ 2656Β ). Σύμφωνα με αυτό το νομοθέτημα προβλέπεται αρχικός έλεγχος του ατμολέβητα από κοινοποιημένο φορέα και επανάληψη του ελέγχου ανά 8 έτη για καινούριους ατμολέβητες. Επίσης κατατάσσονται οι ατμολέβητες σε κατηγορίες, ανάλογα με την τιμή του γινομένου PS V όπου P η μέγιστη πίεση λειτουργίας σε bar και V η χωρητικότητα σε νερό του ατμολέβητα σε lt. H A κατηγορία περιλαμβάνει λέβητες με γινόμενο μεγαλύτερο του 40000, η Γ με γινόμενο μικρότερο του και όγκο μικρότερο των 1000lt και η B όλους τους υπόλοιπους ατμολέβητες. 11

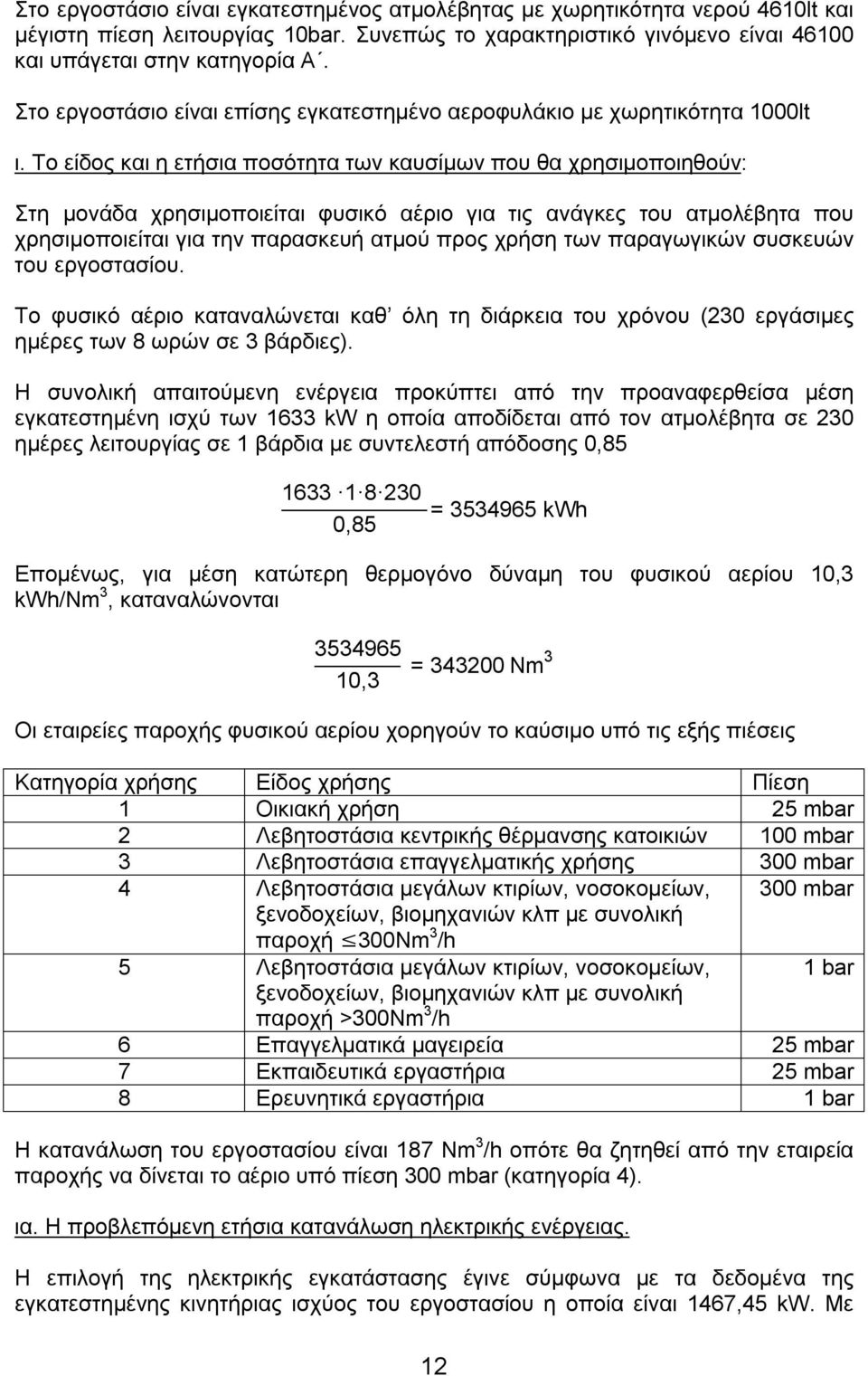

12 Στο εργοστάσιο είναι εγκατεστημένος ατμολέβητας με χωρητικότητα νερού 4610lt και μέγιστη πίεση λειτουργίας 10bar. Συνεπώς το χαρακτηριστικό γινόμενο είναι και υπάγεται στην κατηγορία Α. Στο εργοστάσιο είναι επίσης εγκατεστημένο αεροφυλάκιο με χωρητικότητα 1000lt ι. Το είδος και η ετήσια ποσότητα των καυσίμων που θα χρησιμοποιηθούν: Στη μονάδα χρησιμοποιείται φυσικό αέριο για τις ανάγκες του ατμολέβητα που χρησιμοποιείται για την παρασκευή ατμού προς χρήση των παραγωγικών συσκευών του εργοστασίου. Το φυσικό αέριο καταναλώνεται καθ όλη τη διάρκεια του χρόνου (230 εργάσιμες ημέρες των 8 ωρών σε 3 βάρδιες). Η συνολική απαιτούμενη ενέργεια προκύπτει από την προαναφερθείσα μέση εγκατεστημένη ισχύ των 1633 kw η οποία αποδίδεται από τον ατμολέβητα σε 230 ημέρες λειτουργίας σε 1 βάρδια με συντελεστή απόδοσης 0, ,85 = kwh Επομένως, για μέση κατώτερη θερμογόνο δύναμη του φυσικού αερίου 10,3 kwh/nm 3, καταναλώνονται ,3 = Nm 3 Οι εταιρείες παροχής φυσικού αερίου χορηγούν το καύσιμο υπό τις εξής πιέσεις Κατηγορία χρήσης Είδος χρήσης Πίεση 1 Οικιακή χρήση 25 mbar 2 Λεβητοστάσια κεντρικής θέρμανσης κατοικιών 100 mbar 3 Λεβητοστάσια επαγγελματικής χρήσης 300 mbar 4 Λεβητοστάσια μεγάλων κτιρίων, νοσοκομείων, 300 mbar ξενοδοχείων, βιομηχανιών κλπ με συνολική παροχή 300Nm 3 /h 5 Λεβητοστάσια μεγάλων κτιρίων, νοσοκομείων, 1 bar ξενοδοχείων, βιομηχανιών κλπ με συνολική παροχή >300Nm 3 /h 6 Επαγγελματικά μαγειρεία 25 mbar 7 Εκπαιδευτικά εργαστήρια 25 mbar 8 Ερευνητικά εργαστήρια 1 bar H κατανάλωση του εργοστασίου είναι 187 Nm 3 /h οπότε θα ζητηθεί από την εταιρεία παροχής να δίνεται το αέριο υπό πίεση 300 mbar (κατηγορία 4). ια. Η προβλεπόμενη ετήσια κατανάλωση ηλεκτρικής ενέργειας. Η επιλογή της ηλεκτρικής εγκατάστασης έγινε σύμφωνα με τα δεδομένα της εγκατεστημένης κινητήριας ισχύος του εργοστασίου η οποία είναι 1467,45 kw. Με 12

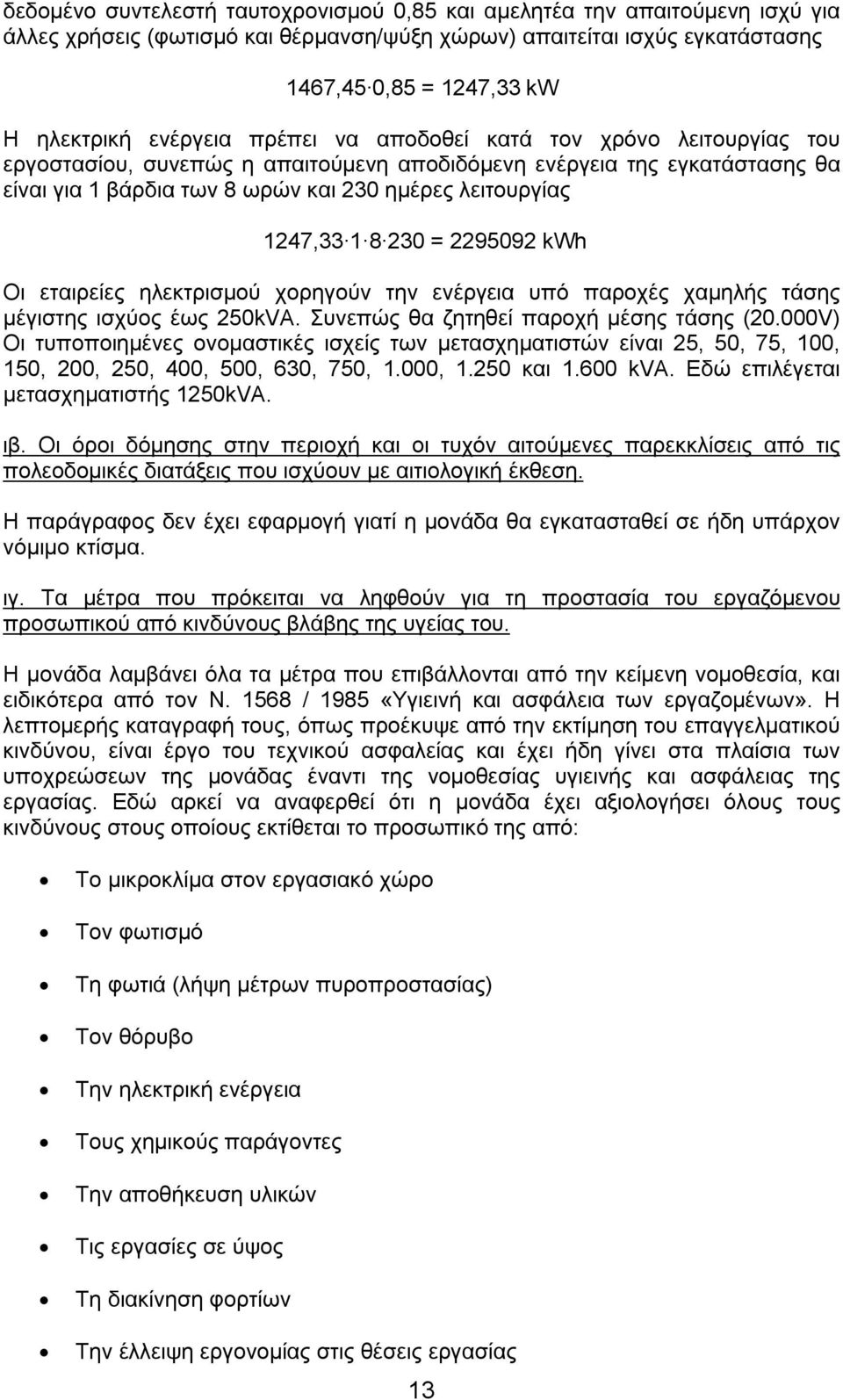

13 δεδομένο συντελεστή ταυτοχρονισμού 0,85 και αμελητέα την απαιτούμενη ισχύ για άλλες χρήσεις (φωτισμό και θέρμανση/ψύξη χώρων) απαιτείται ισχύς εγκατάστασης 1467,45 0,85 = 1247,33 kw Η ηλεκτρική ενέργεια πρέπει να αποδοθεί κατά τον χρόνο λειτουργίας του εργοστασίου, συνεπώς η απαιτούμενη αποδιδόμενη ενέργεια της εγκατάστασης θα είναι για 1 βάρδια των 8 ωρών και 230 ημέρες λειτουργίας 1247, = kwh Οι εταιρείες ηλεκτρισμού χορηγούν την ενέργεια υπό παροχές χαμηλής τάσης μέγιστης ισχύος έως 250kVA. Συνεπώς θα ζητηθεί παροχή μέσης τάσης (20.000V) Οι τυποποιημένες ονομαστικές ισχείς των μετασχηματιστών είναι 25, 50, 75, 100, 150, 200, 250, 400, 500, 630, 750, 1.000, και kva. Εδώ επιλέγεται μετασχηματιστής 1250kVA. ιβ. Οι όροι δόμησης στην περιοχή και οι τυχόν αιτούμενες παρεκκλίσεις από τις πολεοδομικές διατάξεις που ισχύουν με αιτιολογική έκθεση. Η παράγραφος δεν έχει εφαρμογή γιατί η μονάδα θα εγκατασταθεί σε ήδη υπάρχον νόμιμο κτίσμα. ιγ. Τα μέτρα που πρόκειται να ληφθούν για τη προστασία του εργαζόμενου προσωπικού από κινδύνους βλάβης της υγείας του. Η μονάδα λαμβάνει όλα τα μέτρα που επιβάλλονται από την κείμενη νομοθεσία, και ειδικότερα από τον Ν / 1985 «Υγιεινή και ασφάλεια των εργαζομένων». Η λεπτομερής καταγραφή τους, όπως προέκυψε από την εκτίμηση του επαγγελματικού κινδύνου, είναι έργο του τεχνικού ασφαλείας και έχει ήδη γίνει στα πλαίσια των υποχρεώσεων της μονάδας έναντι της νομοθεσίας υγιεινής και ασφάλειας της εργασίας. Εδώ αρκεί να αναφερθεί ότι η μονάδα έχει αξιολογήσει όλους τους κινδύνους στους οποίους εκτίθεται το προσωπικό της από: Το μικροκλίμα στον εργασιακό χώρο Τον φωτισμό Τη φωτιά (λήψη μέτρων πυροπροστασίας) Τον θόρυβο Την ηλεκτρική ενέργεια Τους χημικούς παράγοντες Την αποθήκευση υλικών Τις εργασίες σε ύψος Τη διακίνηση φορτίων Την έλλειψη εργονομίας στις θέσεις εργασίας 13

14 Τις οθόνες οπτικής απεικονίσεως και έχει λάβει όλα τα μέτρα για τον περιορισμό ή και την εξάλειψή τους. 14

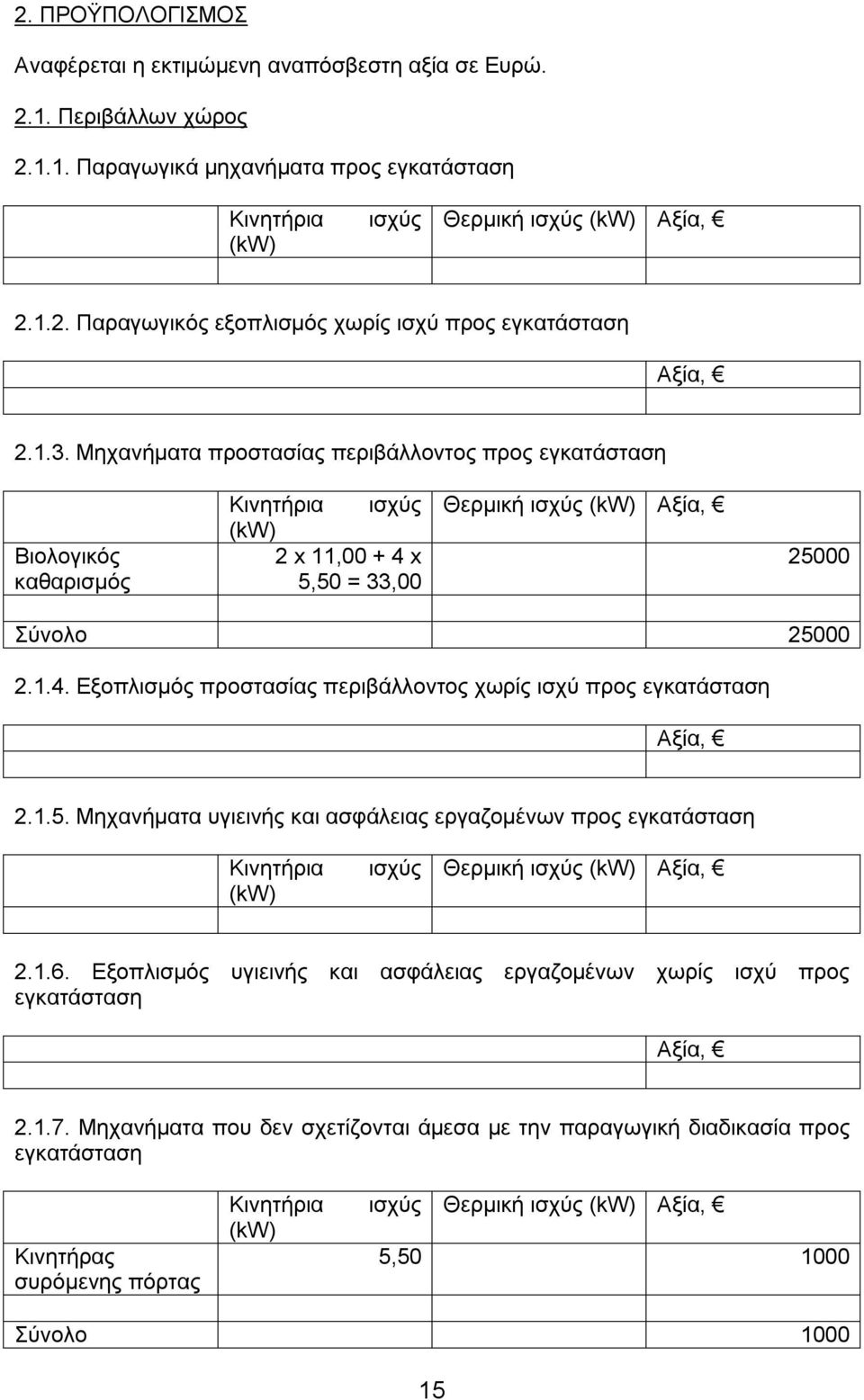

15 2. ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ Αναφέρεται η εκτιμώμενη αναπόσβεστη αξία σε Ευρώ Περιβάλλων χώρος Παραγωγικά μηχανήματα προς εγκατάσταση ισχύς Θερμική ισχύς Παραγωγικός εξοπλισμός χωρίς ισχύ προς εγκατάσταση Μηχανήματα προστασίας περιβάλλοντος προς εγκατάσταση Βιολογικός καθαρισμός ισχύς 2 x 11, x 5,50 = 33,00 Θερμική ισχύς Σύνολο Eξοπλισμός προστασίας περιβάλλοντος χωρίς ισχύ προς εγκατάσταση Μηχανήματα υγιεινής και ασφάλειας εργαζομένων προς εγκατάσταση ισχύς Θερμική ισχύς Εξοπλισμός υγιεινής και ασφάλειας εργαζομένων χωρίς ισχύ προς εγκατάσταση Μηχανήματα που δεν σχετίζονται άμεσα με την παραγωγική διαδικασία προς εγκατάσταση Κινητήρας συρόμενης πόρτας ισχύς Θερμική ισχύς 5, Σύνολο

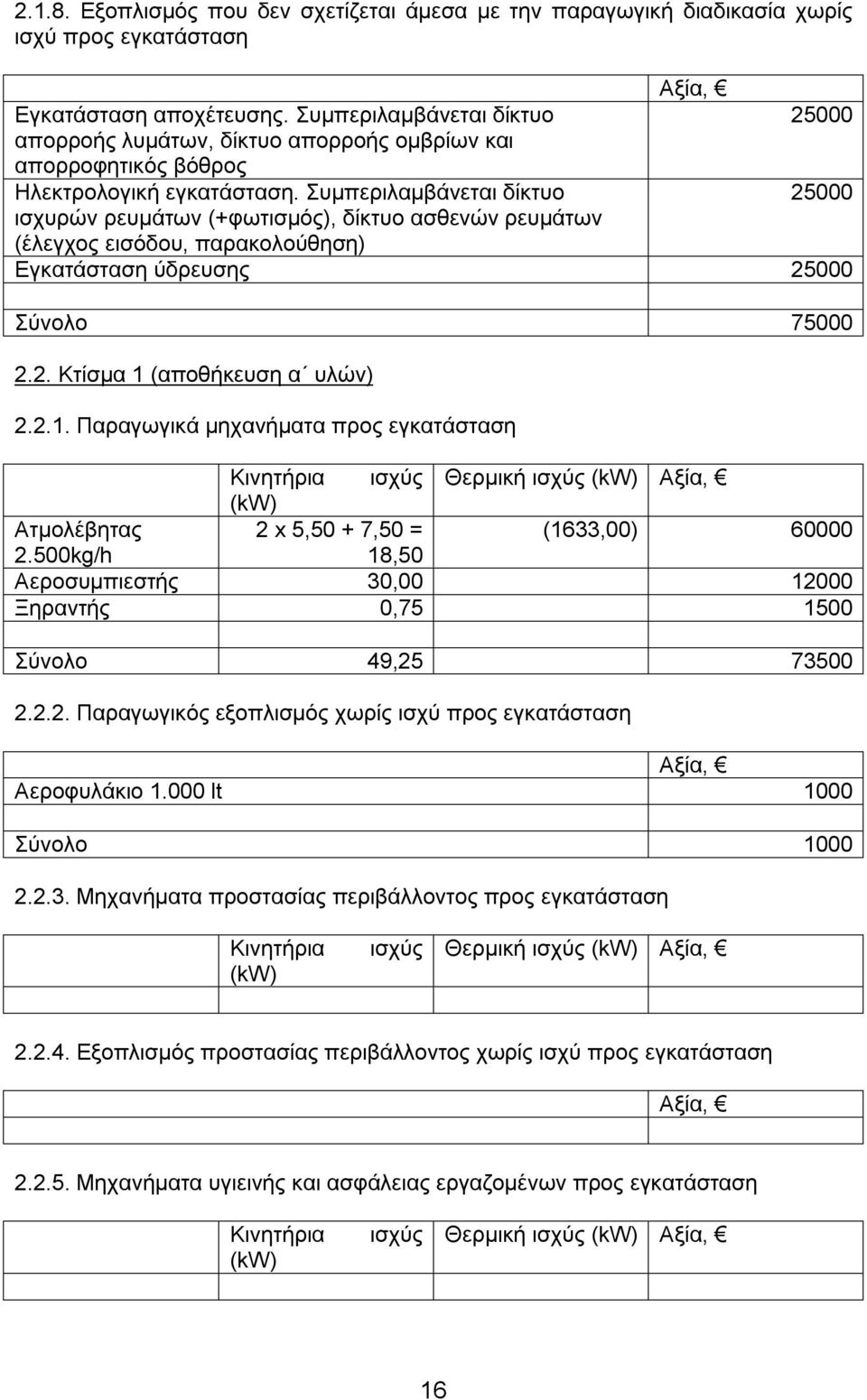

16 Εξοπλισμός που δεν σχετίζεται άμεσα με την παραγωγική διαδικασία χωρίς ισχύ προς εγκατάσταση Εγκατάσταση αποχέτευσης. Συμπεριλαμβάνεται δίκτυο απορροής λυμάτων, δίκτυο απορροής ομβρίων και απορροφητικός βόθρος Ηλεκτρολογική εγκατάσταση. Συμπεριλαμβάνεται δίκτυο ισχυρών ρευμάτων (+φωτισμός), δίκτυο ασθενών ρευμάτων (έλεγχος εισόδου, παρακολούθηση) Εγκατάσταση ύδρευσης Σύνολο Κτίσμα 1 (αποθήκευση α υλών) Παραγωγικά μηχανήματα προς εγκατάσταση ισχύς Θερμική ισχύς Ατμολέβητας 2 x 5,50 + 7,50 = (1633,00) kg/h 18,50 Αεροσυμπιεστής 30, Ξηραντής 0, Σύνολο 49, Παραγωγικός εξοπλισμός χωρίς ισχύ προς εγκατάσταση Αεροφυλάκιο lt 1000 Σύνολο Μηχανήματα προστασίας περιβάλλοντος προς εγκατάσταση ισχύς Θερμική ισχύς Eξοπλισμός προστασίας περιβάλλοντος χωρίς ισχύ προς εγκατάσταση Μηχανήματα υγιεινής και ασφάλειας εργαζομένων προς εγκατάσταση ισχύς Θερμική ισχύς 16

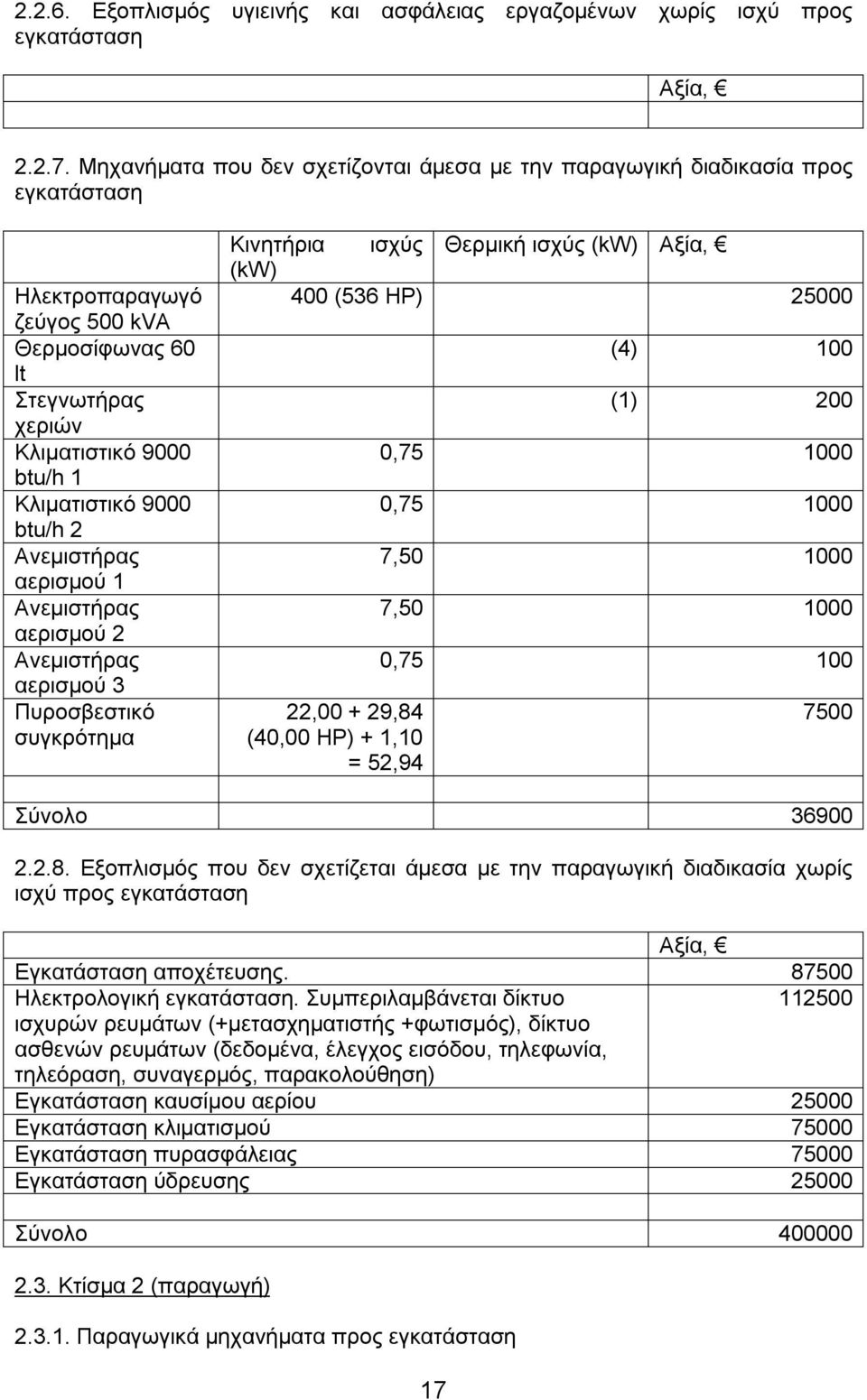

17 Εξοπλισμός υγιεινής και ασφάλειας εργαζομένων χωρίς ισχύ προς εγκατάσταση Μηχανήματα που δεν σχετίζονται άμεσα με την παραγωγική διαδικασία προς εγκατάσταση Ηλεκτροπαραγωγό ζεύγος 500 kva Θερμοσίφωνας 60 lt Στεγνωτήρας χεριών Κλιματιστικό 9000 btu/h 1 Κλιματιστικό 9000 btu/h 2 αερισμού 1 αερισμού 2 αερισμού 3 Πυροσβεστικό συγκρότημα ισχύς Θερμική ισχύς 400 (536 HP) , ,84 (40,00 HP) + 1,10 = 52,94 (4) 100 (1) 200 0, , , , , Σύνολο Εξοπλισμός που δεν σχετίζεται άμεσα με την παραγωγική διαδικασία χωρίς ισχύ προς εγκατάσταση Εγκατάσταση αποχέτευσης Ηλεκτρολογική εγκατάσταση. Συμπεριλαμβάνεται δίκτυο ισχυρών ρευμάτων (+μετασχηματιστής +φωτισμός), δίκτυο ασθενών ρευμάτων (δεδομένα, έλεγχος εισόδου, τηλεφωνία, τηλεόραση, συναγερμός, παρακολούθηση) Εγκατάσταση καυσίμου αερίου Εγκατάσταση κλιματισμού Εγκατάσταση πυρασφάλειας Εγκατάσταση ύδρευσης Σύνολο Κτίσμα 2 (παραγωγή) Παραγωγικά μηχανήματα προς εγκατάσταση 17

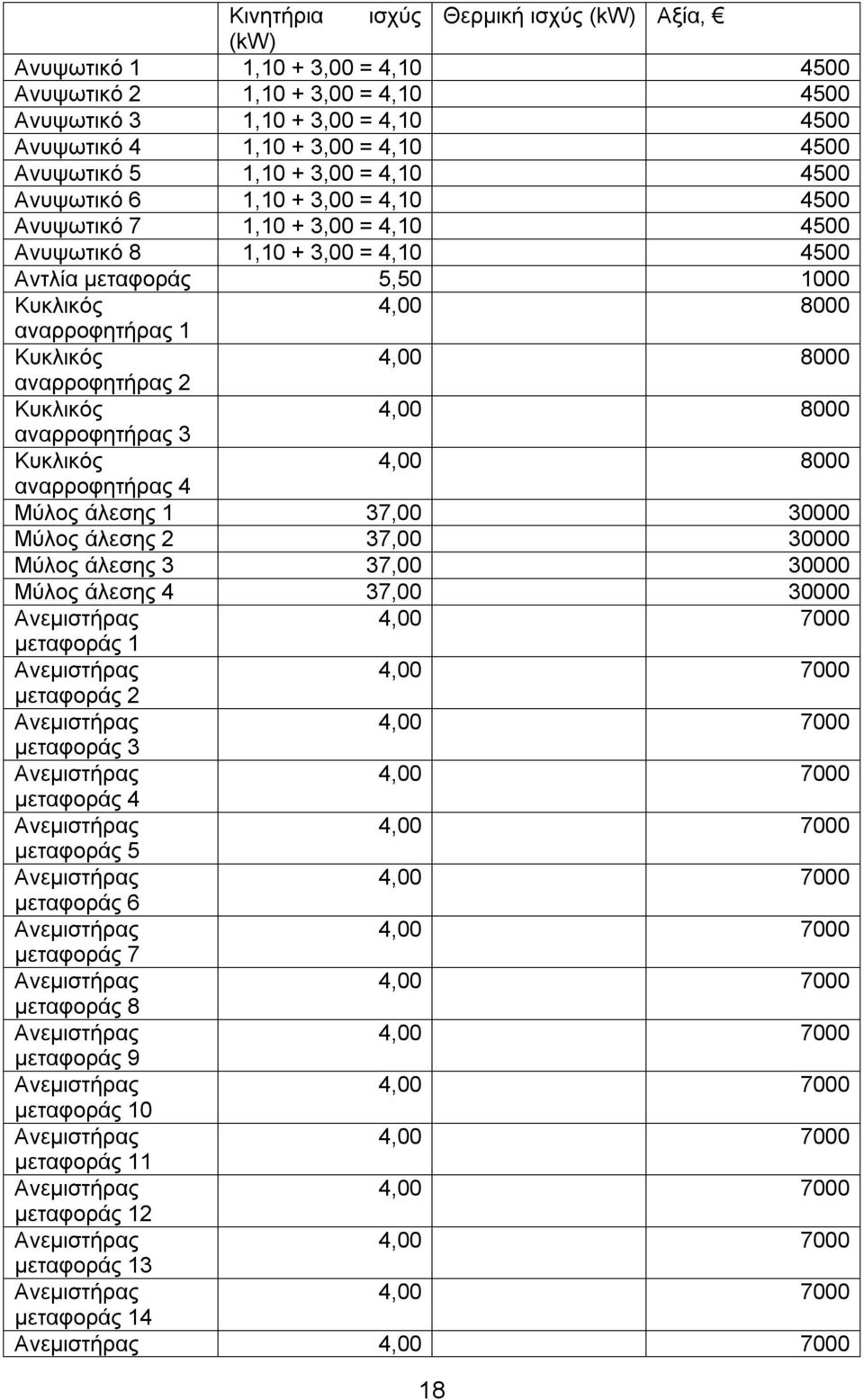

18 ισχύς Θερμική ισχύς Ανυψωτικό 1 1,10 + 3,00 = 4, Ανυψωτικό 2 1,10 + 3,00 = 4, Ανυψωτικό 3 1,10 + 3,00 = 4, Ανυψωτικό 4 1,10 + 3,00 = 4, Ανυψωτικό 5 1,10 + 3,00 = 4, Ανυψωτικό 6 1,10 + 3,00 = 4, Ανυψωτικό 7 1,10 + 3,00 = 4, Ανυψωτικό 8 1,10 + 3,00 = 4, Αντλία μεταφοράς 5, Κυκλικός 4, αναρροφητήρας 1 Κυκλικός 4, αναρροφητήρας 2 Κυκλικός 4, αναρροφητήρας 3 Κυκλικός 4, αναρροφητήρας 4 Μύλος άλεσης 1 37, Μύλος άλεσης 2 37, Μύλος άλεσης 3 37, Μύλος άλεσης 4 37, μεταφοράς 1 μεταφοράς 2 μεταφοράς 3 μεταφοράς 4 μεταφοράς 5 μεταφοράς 6 μεταφοράς 7 μεταφοράς 8 μεταφοράς 9 μεταφοράς 10 μεταφοράς 11 μεταφοράς 12 μεταφοράς 13 μεταφοράς 14 18

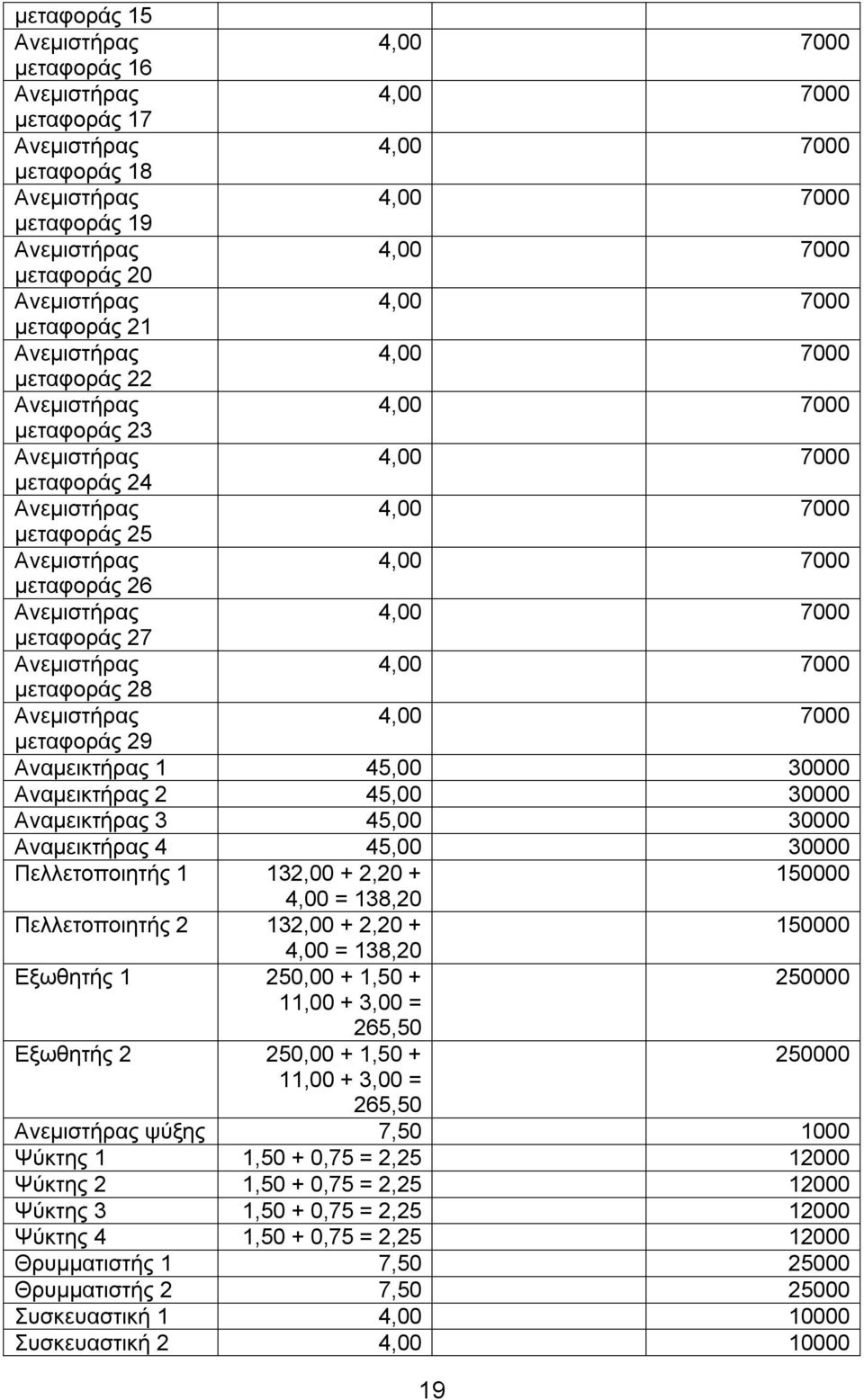

19 μεταφοράς 15 μεταφοράς 16 μεταφοράς 17 μεταφοράς 18 μεταφοράς 19 μεταφοράς 20 μεταφοράς 21 μεταφοράς 22 μεταφοράς 23 μεταφοράς 24 μεταφοράς 25 μεταφοράς 26 μεταφοράς 27 μεταφοράς 28 μεταφοράς 29 Αναμεικτήρας 1 45, Αναμεικτήρας 2 45, Αναμεικτήρας 3 45, Αναμεικτήρας 4 45, Πελλετοποιητής 1 132,00 + 2, ,00 = 138,20 Πελλετοποιητής 2 132,00 + 2, ,00 = 138,20 Εξωθητής 1 250,00 + 1, ,00 + 3,00 = 265,50 Εξωθητής 2 250,00 + 1, ,00 + 3,00 = 265,50 ψύξης 7, Ψύκτης 1 1,50 + 0,75 = 2, Ψύκτης 2 1,50 + 0,75 = 2, Ψύκτης 3 1,50 + 0,75 = 2, Ψύκτης 4 1,50 + 0,75 = 2, Θρυμματιστής 1 7, Θρυμματιστής 2 7, Συσκευαστική 1 4, Συσκευαστική 2 4,

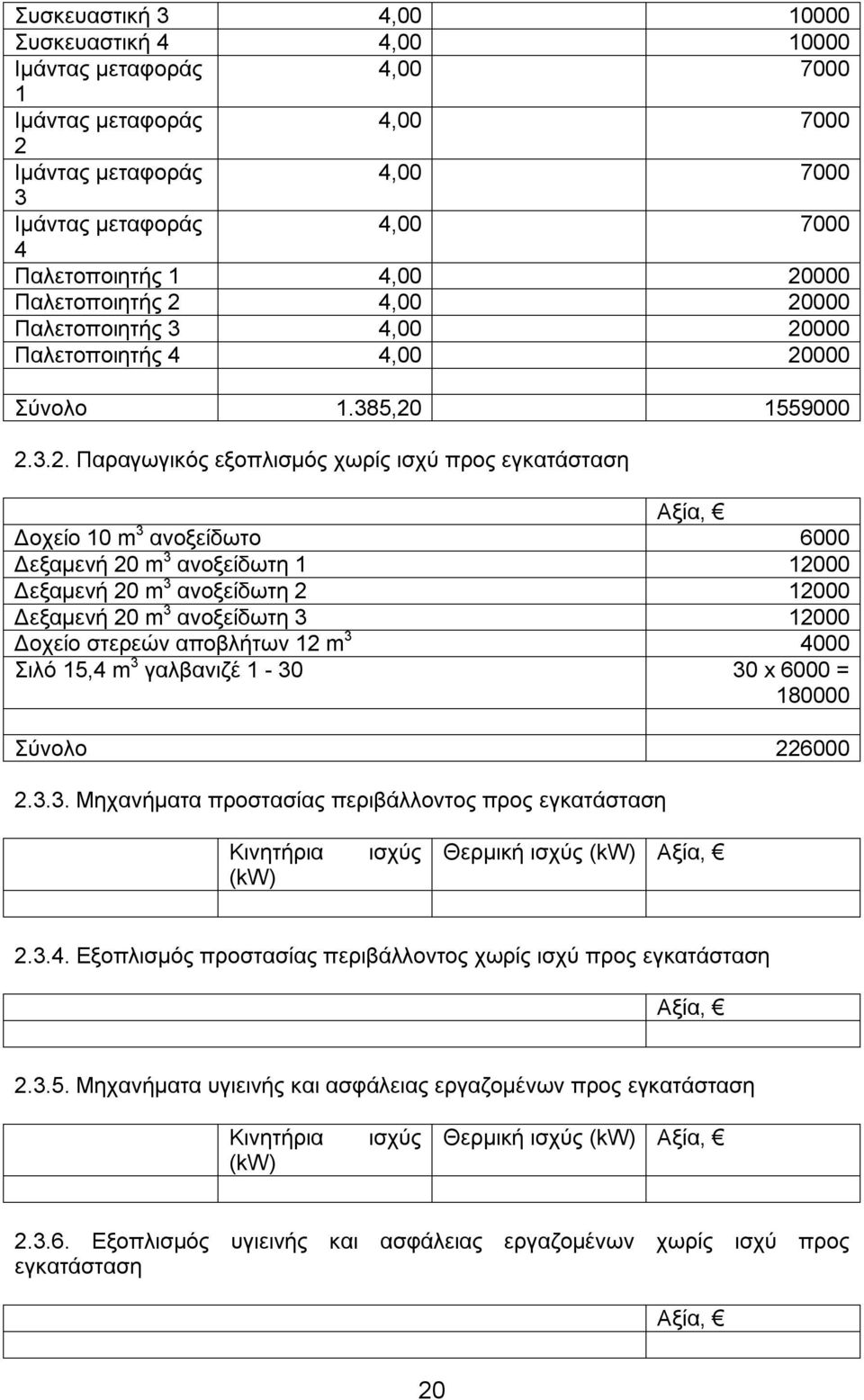

20 Συσκευαστική 3 4, Συσκευαστική 4 4, Ιμάντας μεταφοράς 1 Ιμάντας μεταφοράς 2 Ιμάντας μεταφοράς 3 Ιμάντας μεταφοράς 4 Παλετοποιητής 1 4, Παλετοποιητής 2 4, Παλετοποιητής 3 4, Παλετοποιητής 4 4, Σύνολο 1.385, Παραγωγικός εξοπλισμός χωρίς ισχύ προς εγκατάσταση Δοχείο 10 m 3 ανοξείδωτο 6000 Δεξαμενή 20 m 3 ανοξείδωτη Δεξαμενή 20 m 3 ανοξείδωτη Δεξαμενή 20 m 3 ανοξείδωτη Δοχείο στερεών αποβλήτων 12 m Σιλό 15,4 m 3 γαλβανιζέ x 6000 = Σύνολο Μηχανήματα προστασίας περιβάλλοντος προς εγκατάσταση ισχύς Θερμική ισχύς Eξοπλισμός προστασίας περιβάλλοντος χωρίς ισχύ προς εγκατάσταση Μηχανήματα υγιεινής και ασφάλειας εργαζομένων προς εγκατάσταση ισχύς Θερμική ισχύς Εξοπλισμός υγιεινής και ασφάλειας εργαζομένων χωρίς ισχύ προς εγκατάσταση 20

21 Μηχανήματα που δεν σχετίζονται άμεσα με την παραγωγική διαδικασία προς εγκατάσταση Θερμοσίφωνας 60 lt Στεγνωτήρας χεριών Κλιματιστικό 9000 btu/h 1 Κλιματιστικό 9000 btu/h 2 αερισμού 1 αερισμού 2 αερισμού 3 Αερολέβητας αερίου kcal/h 1 Αερολέβητας αερίου kcal/h 2 Αερολέβητας αερίου kcal/h 3 Αερολέβητας αερίου kcal/h 4 Πυροσβεστικό συγκρότημα Θερμαντήρας νερού αερίου υψηλής παραγωγής 250 lt ισχύς Θερμική ισχύς (4) 100 (1) 200 0, , , , , ,50 (233,00) ,50 (233,00) ,50 (233,00) ,50 (233,00) , , (40,00 HP) + 1,10 = 52,94 3 (126,60) 7500 Σύνολο Εξοπλισμός που δεν σχετίζεται άμεσα με την παραγωγική διαδικασία χωρίς ισχύ προς εγκατάσταση Εγκατάσταση αποχέτευσης Ηλεκτρολογική εγκατάσταση. Συμπεριλαμβάνεται δίκτυο ισχυρών ρευμάτων +φωτισμός), δίκτυο ασθενών ρευμάτων (δεδομένα, έλεγχος εισόδου, τηλεφωνία, τηλεόραση, συναγερμός, παρακολούθηση) Εγκατάσταση καυσίμου αερίου Εγκατάσταση κλιματισμού

22 Εγκατάσταση πυρασφάλειας Εγκατάσταση ύδρευσης Σύνολο Κτίσμα 3 (αποθήκευση προϊόντων) Παραγωγικά μηχανήματα προς εγκατάσταση ισχύς Θερμική ισχύς Παραγωγικός εξοπλισμός χωρίς ισχύ προς εγκατάσταση Μηχανήματα προστασίας περιβάλλοντος προς εγκατάσταση ισχύς Θερμική ισχύς Eξοπλισμός προστασίας περιβάλλοντος χωρίς ισχύ προς εγκατάσταση Μηχανήματα υγιεινής και ασφάλειας εργαζομένων προς εγκατάσταση ισχύς Θερμική ισχύς Εξοπλισμός υγιεινής και ασφάλειας εργαζομένων χωρίς ισχύ προς εγκατάσταση Μηχανήματα που δεν σχετίζονται άμεσα με την παραγωγική διαδικασία προς εγκατάσταση Θερμοσίφωνας 60 lt Στεγνωτήρας χεριών Κλιματιστικό 9000 btu/h 1 ισχύς Θερμική ισχύς (4) 100 (1) 200 0,

23 Κλιματιστικό 9000 btu/h 2 αερισμού 1 αερισμού 2 αερισμού 3 Πυροσβεστικό συγκρότημα 22, ,84 (40,00 HP) + 1,10 = 52,94 0, , , , Σύνολο Εξοπλισμός που δεν σχετίζεται άμεσα με την παραγωγική διαδικασία χωρίς ισχύ προς εγκατάσταση Εγκατάσταση αποχέτευσης Ηλεκτρολογική εγκατάσταση. Συμπεριλαμβάνεται δίκτυο ισχυρών ρευμάτων +φωτισμός), δίκτυο ασθενών ρευμάτων (δεδομένα, έλεγχος εισόδου, τηλεφωνία, τηλεόραση, συναγερμός, παρακολούθηση) Εγκατάσταση κλιματισμού Εγκατάσταση πυρασφάλειας Εγκατάσταση ύδρευσης Σύνολο

24 Θερμική ισχύς ισχύς Παραγωγικά μηχανήματα 1.407,45 (1.633,00) Παραγωγικός εξοπλισμός χωρίς ισχύ Μηχανήματα προστασίας περιβάλλοντος Εξοπλισμός προστασίας περιβέλλοντος χωρίς ισχύ Μηχανήματα υγιεινής και ασφαλειας Εξοπλισμός υγιεινής και ασφάλειας χωρίς ισχύ Σύνολο ΣΥΝΟΛΟ Μηχανήματα που δεν σχετίζονται άμεσα με την παραγωγική διαδικασία Εξοπλισμός που δεν σχετίζεται άμεσα με την παραγωγική διαδικασία χωρί ισχύ ισχύς Θερμική ισχύς Σύνολο
