1 FZ502E Bluetooth USB/MP3/WMA DIGITAL MEDIA RECEIVER LECTEUR MÉDIA NUMÉRIQUE Bluetooth USB/MP3/WMA Bluetooth USB/MP3/WMA-DIGITAL-MEDIA-RECEIVER RICEVITORE DIGITALE MULTI-MEDIALE Bluetooth USB/MP3/WMA Bluetooth USB/MP3/WMA DIGITALE MEDIA-RECEIVER RECEPTOR DE MEDIOS DIGITALES Bluetooth USB/MP3/WMA Bluetooth USB/MP3/WMA DIGITAL MEDIA RECEIVER CYFROWY ODTWARZACZ MULTIMEDIALNY Bluetooth USB/MP3/WMA ΔΕΚΤΗΣ ΨΗΦΙΑΚΩΝ ΜΕΣΩΝ Bluetooth USB/MP3/WMA

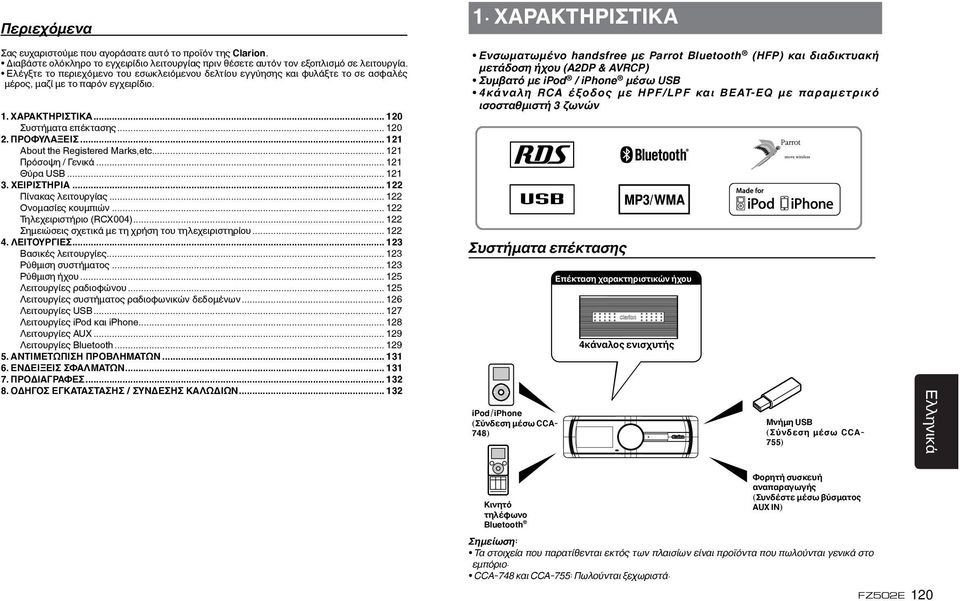

2 Περιεχόμενα 1. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Σας ευχαριστούμε που αγοράσατε αυτό το προϊόν της Clarion. Διαβάστε ολόκληρο το εγχειρίδιο λειτουργίας πριν θέσετε αυτόν τον εξοπλισμό σε λειτουργία. Ελέγξτε το περιεχόμενο του εσωκλειόμενου δελτίου εγγύησης και φυλάξτε το σε ασφαλές μέρος, μαζί με το παρόν εγχειρίδιο. 1. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Συστήματα επέκτασης ΠΡΟΦΥΛΑΞΕΙΣ About the Registered Marks,etc Πρόσοψη / Γενικά Θύρα USB ΧΕΙΡΙΣΤΗΡΙΑ Πίνακας λειτουργίας Ονομασίες κουμπιών Τηλεχειριστήριο (RCX004) Σημειώσεις σχετικά με τη χρήση του τηλεχειριστηρίου ΛΕΙΤΟΥΡΓΙΕΣ Βασικές λειτουργίες Ρύθμιση συστήματος Ρύθμιση ήχου Λειτουργίες ραδιοφώνου Λειτουργίες συστήματος ραδιοφωνικών δεδομένων Λειτουργίες USB Λειτουργίες ipod και iphone Λειτουργίες AUX Λειτουργίες Bluetooth ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ ΕΝΔΕΙΞΕΙΣ ΣΦΑΛΜΑΤΩΝ ΠΡΟΔΙΑΓΡΑΦΕΣ ΟΔΗΓΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ / ΣΥΝΔΕΣΗΣ ΚΑΛΩΔΙΩΝ Ενσωματωμένο handsfree με Parrot Bluetooth (HFP) και διαδικτυακή μετάδοση ήχου (A2DP & AVRCP) Συμβατό με ipod / iphone μέσω USB 4κάναλη RCA έξοδος με HPF/LPF και BEAT-EQ με παραμετρικό ισοσταθμιστή 3 ζωνών Συστήματα επέκτασης ipod/iphone (Σύνδεση μέσω CCA- 748) Επέκταση χαρακτηριστικών ήχου 4κάναλος ενισχυτής Μνήμη USB (Σύνδεση μέσω CCA- 755) Κινητό τηλέφωνο Bluetooth Φορητή συσκευή αναπαραγωγής (Συνδέστε μέσω βύσματος AUX IN) Τα στοιχεία που παρατίθενται εκτός των πλαισίων είναι προϊόντα που πωλούνται γενικά στο εμπόριο. CCA-748 και CCA-755: Πωλούνται ξεχωριστά. FZ502E 120

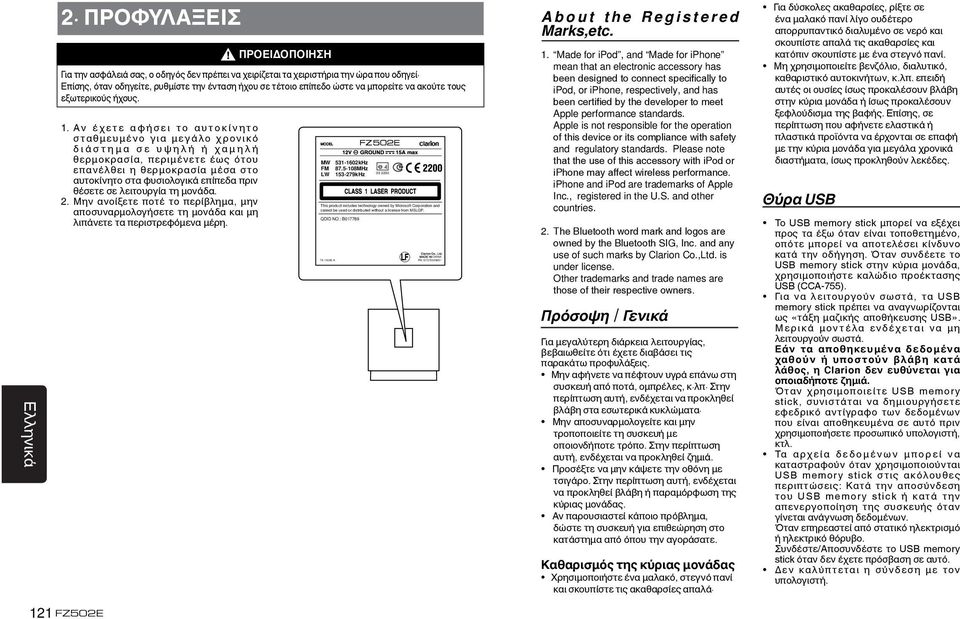

3 TX-1103E-A CHINA PN: ΠΡΟΦΥΛΑΞΕΙΣ Για την ασφάλειά σας, ο οδηγός δεν πρέπει να χειρίζεται τα χειριστήρια την ώρα που οδηγεί. Επίσης, όταν οδηγείτε, ρυθμίστε την ένταση ήχου σε τέτοιο επίπεδο ώστε να μπορείτε να ακούτε τους εξωτερικούς ήχους. 1. Αν έ χε τ ε α φ ή σ ε ι τ ο α υ τ ο κ ί ν η τ ο σ τα θ μ ε υ μ έ νο γι α μ εγ ά λο χρ ονι κ ό δ ι ά σ τ η μ α σ ε υ ψ η λ ή ή χ α μ η λ ή θερμοκρασία, περιμένετε έως ότου επανέλθει η θερμοκρασία μέσα στο αυτοκίνητο στα φυσιολογικά επίπεδα πριν θέσετε σε λειτουργία τη μονάδα. 2. Μην ανοίξετε ποτέ το περίβλημα, μην αποσυναρμολογήσετε τη μονάδα και μη λιπάνετε τα περιστρεφόμενα μέρη. ΠΡΟΕΙΔΟΠΟΙΗΣΗ MW FM LW kHz MHz kHz This product includes technology owned by Microsoft Corporation and cannot be used or distributed without a license from MSLGP. QDID NO.: B A b o u t t h e R e g i s t e r e d Marks,etc. 1. Made for ipod, and Made for iphone mean that an electronic accessory has been designed to connect specifically to ipod, or iphone, respectively, and has been certified by the developer to meet Apple performance standards. Apple is not responsible for the operation of this device or its compliance with safety and regulatory standards. Please note that the use of this accessory with ipod or iphone may affect wireless performance. iphone and ipod are trademarks of Apple Inc., registered in the U.S. and other countries. 2. The Bluetooth word mark and logos are owned by the Bluetooth SIG, Inc. and any use of such marks by Clarion Co.,Ltd. is under license. Other trademarks and trade names are those of their respective owners. Πρόσοψη / Γενικά Για μεγαλύτερη διάρκεια λειτουργίας, βεβαιωθείτε ότι έχετε διαβάσει τις παρακάτω προφυλάξεις. Μην αφήνετε να πέφτουν υγρά επάνω στη συσκευή από ποτά, ομπρέλες, κ.λπ. Στην περίπτωση αυτή, ενδέχεται να προκληθεί βλάβη στα εσωτερικά κυκλώματα. Μην αποσυναρμολογείτε και μην τροποποιείτε τη συσκευή με οποιονδήποτε τρόπο. Στην περίπτωση αυτή, ενδέχεται να προκληθεί ζημιά. Προσέξτε να μην κάψετε την οθόνη με τσιγάρο. Στην περίπτωση αυτή, ενδέχεται να προκληθεί βλάβη ή παραμόρφωση της κύριας μονάδας. Αν παρουσιαστεί κάποιο πρόβλημα, δώστε τη συσκευή για επιθεώρηση στο κατάστημα από όπου την αγοράσατε. Καθαρισμός της κύριας μονάδας Χρησιμοποιήστε ένα μαλακό, στεγνό πανί και σκουπίστε τις ακαθαρσίες απαλά. Για δύσκολες ακαθαρσίες, ρίξτε σε ένα μαλακό πανί λίγο ουδέτερο απορρυπαντικό διαλυμένο σε νερό και σκουπίστε απαλά τις ακαθαρσίες και κατόπιν σκουπίστε με ένα στεγνό πανί. Μη χρησιμοποιείτε βενζόλιο, διαλυτικό, καθαριστικό αυτοκινήτων, κ.λπ. επειδή αυτές οι ουσίες ίσως προκαλέσουν βλάβη στην κύρια μονάδα ή ίσως προκαλέσουν ξεφλούδισμα της βαφής. Επίσης, σε περίπτωση που αφήνετε ελαστικά ή πλαστικά προϊόντα να έρχονται σε επαφή με την κύρια μονάδα για μεγάλα χρονικά διαστήματα, ίσως προκληθούν λεκέδες. Θύρα USB Το USB memory stick μπορεί να εξέχει προς τα έξω όταν είναι τοποθετημένο, οπότε μπορεί να αποτελέσει κίνδυνο κατά την οδήγηση. Όταν συνδέετε το USB memory stick στην κύρια μονάδα, χρησιμοποιήστε καλώδιο προέκτασης USB (CCA-755). Για να λειτουργούν σωστά, τα USB memory stick πρέπει να αναγνωρίζονται ως «τάξη μαζικής αποθήκευσης USB». Μ ε ρ ι κ ά μ ον τ έ λα ενδ έ χε τα ι να μ η λειτουργούν σωστά. Εάν τα αποθηκευμένα δεδομένα χαθούν ή υποστούν βλάβη κατά λάθος, η Clarion δεν ευθύνεται για οποιαδήποτε ζημιά. Όταν χρησιμοποιείτε USB memor y stick, συνιστάται να δημιουργήσετε εφεδρικό αντίγραφο των δεδομένων που είναι αποθηκευμένα σε αυτό πριν χρησιμοποιήσετε προσωπικό υπολογιστή, κτλ. Τα α ρχε ί α δ ε δ ο μ έ ν ω ν μ π ο ρ ε ί ν α καταστραφούν όταν χρησιμοποιούνται USB memor y stick στις ακόλουθες περιπτώσεις: Κατά την αποσύνδεση του USB memor y stick ή κατά την απενεργοποίηση της συσκευής όταν γίνεται ανάγνωση δεδομένων. Όταν επηρεαστεί από στατικό ηλεκτρισμό ή ηλεκτρικό θόρυβο. Συνδέστε/Αποσυνδέστε το USB memory stick όταν δεν έχετε πρόσβαση σε αυτό. Δεν καλύπτεται η σύνδεση με τον υπολογιστή. 121 FZ502E

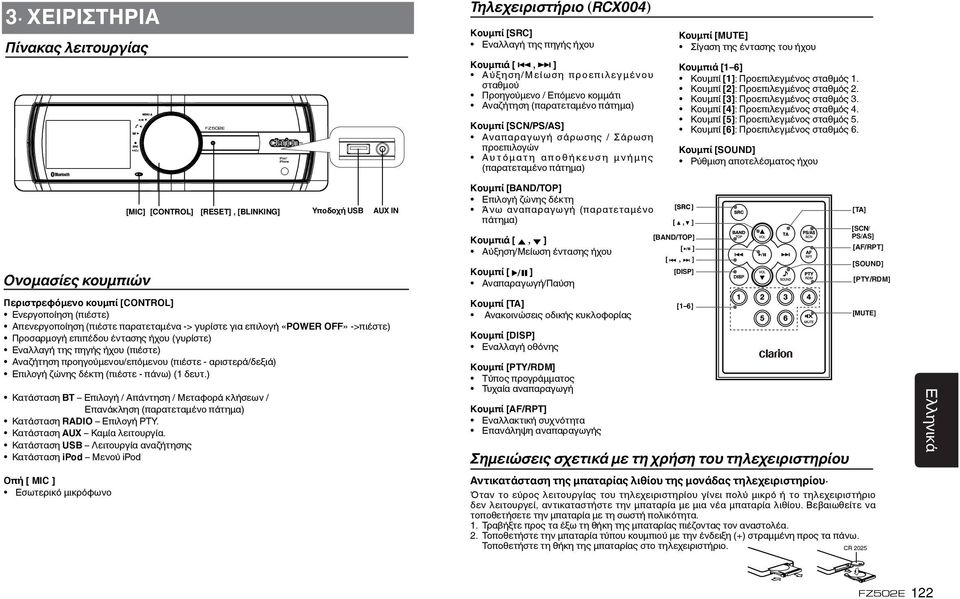

4 3. ΧΕΙΡΙΣΤΗΡΙΑ Πίνακας λειτουργίας Τηλεχειριστήριο (RCX004) Κουμπί [SRC] Εναλλαγή της πηγής ήχου Κουμπιά [, ] Αύξηση/Μείωση προεπιλεγμένου σταθμού Προηγούμενο / Επόμενο κομμάτι Αναζήτηση (παρατεταμένο πάτημα) Κουμπί [SCN/PS/AS] Αναπαραγωγή σάρωσης / Σάρωση προεπιλογών Α υ τ ό μ α τ η α π ο θ ή κ ε υ σ η μ ν ή μ η ς (παρατεταμένο πάτημα) Κουμπί [MUTE] Σίγαση της έντασης του ήχου Κουμπιά [1 6] Κουμπί [1]: Προεπιλεγμένος σταθμός 1. Κουμπί [2]: Προεπιλεγμένος σταθμός 2. Κουμπί [3]: Προεπιλεγμένος σταθμός 3. Κουμπί [4]: Προεπιλεγμένος σταθμός 4. Κουμπί [5]: Προεπιλεγμένος σταθμός 5. Κουμπί [6]: Προεπιλεγμένος σταθμός 6. Κουμπί [SOUND] Ρύθμιση αποτελέσματος ήχου Ονομασίες κουμπιών [MIC] [CONTROL] [RESET], [BLINKING] Περιστρεφόμενο κουμπί [CONTROL] Ενεργοποίηση (πιέστε) Απενεργοποίηση (πιέστε παρατεταμένα -> γυρίστε για επιλογή «POWER OFF» ->πιέστε) Προσαρμογή επιπέδου έντασης ήχου (γυρίστε) Εναλλαγή της πηγής ήχου (πιέστε) Αναζήτηση προηγούμενου/επόμενου (πιέστε - αριστερά/δεξιά) Επιλογή ζώνης δέκτη (πιέστε - πάνω) (1 δευτ.) Κατάσταση BT Επιλογή / Απάντηση / Μεταφορά κλήσεων / Επανάκληση (παρατεταμένο πάτημα) Κατάσταση RADIO Επιλογή PTY. Κατάσταση AUX Καμία λειτουργία. Κατάσταση USB Λειτουργία αναζήτησης Κατάσταση ipod Μενού ipod Οπή [ MIC ] Εσωτερικό μικρόφωνο Υποδοχή USB USB Slot AUX IN Κουμπί [BAND/TOP] Επιλογή ζώνης δέκτη Άνω αναπαραγωγή (παρατεταμένο πάτημα) Κουμπιά [, ] Αύξηση/Μείωση έντασης ήχου Κουμπί [ ] Αναπαραγωγή/Παύση Κουμπί [TA] Ανακοινώσεις οδικής κυκλοφορίας Κουμπί [DISP] Εναλλαγή οθόνης Κουμπί [PTY/RDM] Τύπος προγράμματος Τυχαία αναπαραγωγή Κουμπί [AF/RPT] Εναλλακτική συχνότητα Επανάληψη αναπαραγωγής [, ] [BAND/TOP] [ ] [, ] [DISP] Σημειώσεις σχετικά με τη χρήση του τηλεχειριστηρίου Αντικατάσταση της μπαταρίας λιθίου της μονάδας τηλεχειριστηρίου. Όταν το εύρος λειτουργίας του τηλεχειριστηρίου γίνει πολύ μικρό ή το τηλεχειριστήριο δεν λειτουργεί, αντικαταστήστε την μπαταρία με μια νέα μπαταρία λιθίου. Βεβαιωθείτε να τοποθετήσετε την μπαταρία με τη σωστή πολικότητα. 1. Τραβήξτε προς τα έξω τη θήκη της μπαταρίας πιέζοντας τον αναστολέα. 2. Τοποθετήστε την μπαταρία τύπου κουμπιού με την ένδειξη (+) στραμμένη προς τα πάνω. Τοποθετήστε τη θήκη της μπαταρίας στο τηλεχειριστήριο. CR (CR 2025) [1 6] [TA] [SCN/ PS/AS] [AF/RPT] [SOUND] [PTY/RDM] [MUTE] FZ502E 122

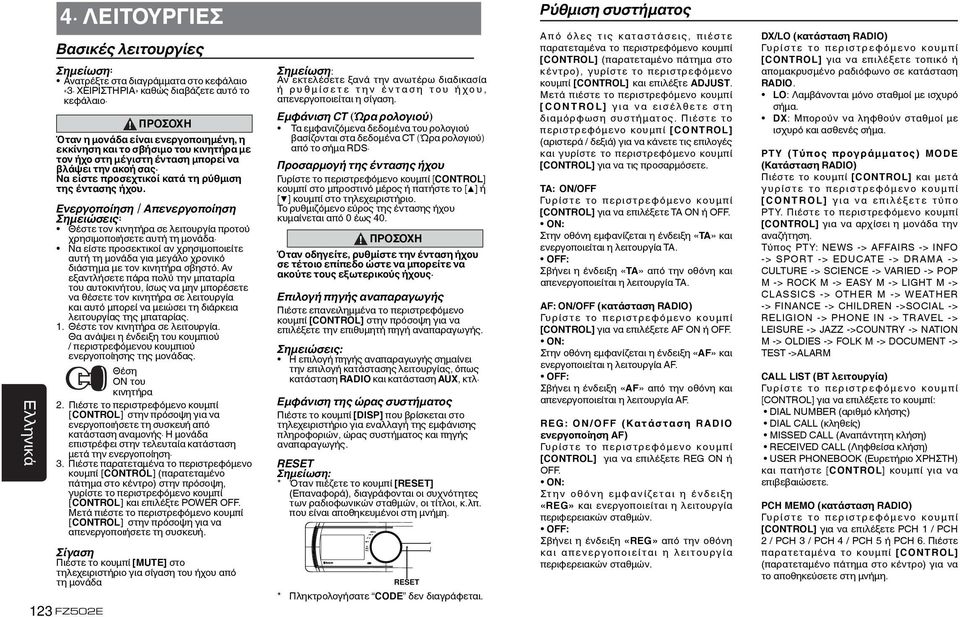

5 4. ΛΕΙΤΟΥΡΓΙΕΣ Βασικές λειτουργίες Ανατρέξτε στα διαγράμματα στο κεφάλαιο «3. ΧΕΙΡΙΣΤΗΡΙΑ» καθώς διαβάζετε αυτό το κεφάλαιο. ΠΡΟΣΟΧΗ Όταν η μονάδα είναι ενεργοποιημένη, η εκκίνηση και το σβήσιμο του κινητήρα με τον ήχο στη μέγιστη ένταση μπορεί να βλάψει την ακοή σας. Να είστε προσεχτικοί κατά τη ρύθμιση της έντασης ήχου. Ενεργοποίηση / Απενεργοποίηση Σημειώσεις: Θέστε τον κινητήρα σε λειτουργία προτού χρησιμοποιήσετε αυτή τη μονάδα. Να είστε προσεκτικοί αν χρησιμοποιείτε αυτή τη μονάδα για μεγάλο χρονικό διάστημα με τον κινητήρα σβηστό. Αν εξαντλήσετε πάρα πολύ την μπαταρία του αυτοκινήτου, ίσως να μην μπορέσετε να θέσετε τον κινητήρα σε λειτουργία και αυτό μπορεί να μειώσει τη διάρκεια λειτουργίας της μπαταρίας. 1. Θέστε τον κινητήρα σε λειτουργία. Θα ανάψει η ένδειξη του κουμπιού / περιστρεφόμενου κουμπιού ενεργοποίησης της μονάδας. Θέση ON του κινητήρα 2. Πιέστε το περιστρεφόμενο κουμπί [CONTROL] στην πρόσοψη για να ενεργοποιήσετε τη συσκευή από κατάσταση αναμονής. Η μονάδα επιστρέφει στην τελευταία κατάσταση μετά την ενεργοποίηση. 3. Πιέστε παρατεταμένα το περιστρεφόμενο κουμπί [CONTROL] (παρατεταμένο πάτημα στο κέντρο) στην πρόσοψη, γυρίστε το περιστρεφόμενο κουμπί [CONTROL] και επιλέξτε POWER OFF. Μετά πιέστε το περιστρεφόμενο κουμπί [CONTROL] στην πρόσοψη για να απενεργοποιήσετε τη συσκευή. Σίγαση Πιέστε το κουμπί [MUTE] στο τηλεχειριστήριο για σίγαση του ήχου από τη μονάδα 123 FZ502E Αν εκτελέσετε ξανά την ανωτέρω διαδικασία ή ρ υ θ μ ί σ ε τ ε τ η ν έ ν τ α σ η τ ο υ ή χ ο υ, απενεργοποιείται η σίγαση. Εμφάνιση CT (Ώρα ρολογιού) Τα εμφανιζόμενα δεδομένα του ρολογιού βασίζονται στα δεδομένα CT (Ώρα ρολογιού) από το σήμα RDS. Προσαρμογή της έντασης ήχου Γυρίστε το περιστρεφόμενο κουμπί [CONTROL] κουμπί στο μπροστινό μέρος ή πατήστε το [ ] ή [ ] κουμπί στο τηλεχειριστήριο. Το ρυθμιζόμενο εύρος της έντασης ήχου κυμαίνεται από 0 έως 40. ΠΡΟΣΟΧΗ Όταν οδηγείτε, ρυθμίστε την ένταση ήχου σε τέτοιο επίπεδο ώστε να μπορείτε να ακούτε τους εξωτερικούς ήχους. Επιλογή πηγής αναπαραγωγής Πιέστε επανειλημμένα το περιστρεφόμενο κουμπί [CONTROL] στην πρόσοψη για να επιλέξετε την επιθυμητή πηγή αναπαραγωγής. Σημειώσεις: Η επιλογή πηγής αναπαραγωγής σημαίνει την επιλογή κατάστασης λειτουργίας, όπως κατάσταση RADIO και κατάσταση AUX, κτλ. Εμφάνιση της ώρας συστήματος Πιέστε το κουμπί [DISP] που βρίσκεται στο τηλεχειριστήριο για εναλλαγή της εμφάνισης πληροφοριών, ώρας συστήματος και πηγής αναπαραγωγής. RESET * Όταν πιέζετε το κουμπί [RESET] (Επαναφορά), διαγράφονται οι συχνότητες των ραδιοφωνικών σταθμών, οι τίτλοι, κ.λπ. που είναι αποθηκευμένοι στη μνήμη. RESET * Πληκτρολογήσατε CODE δεν διαγράφεται. Ρύθμιση συστήματος Α π ό ό λ ε ς τ ι ς κατα σ τ ά σ ε ι ς, π ι έ σ τ ε παρατεταμένα το περιστρεφόμενο κουμπί [CONTROL] (παρατεταμένο πάτημα στο κέντρο), γυρίστε το περιστρεφόμενο κουμπί [CONTROL] και επιλέξτε ADJUST. Μετά πιέστε το περιστρεφόμενο κουμπί [ C O N T R O L ] γ ι α ν α ε ι σ έ λθ ε τ ε σ τ η διαμόρφωση συστήματος. Πιέστε το περιστρεφόμενο κουμπί [CONTROL] (αριστερά / δεξιά) για να κάνετε τις επιλογές και γυρίστε το περιστρεφόμενο κουμπί [CONTROL] για να τις προσαρμόσετε. TA: ON/OFF Γυρίστε το περιστρεφόμενο κουμπί [CONTROL] για να επιλέξετε TA ON ή OFF. ON: Στην οθόνη εμφανίζεται η ένδειξη «TA» και ενεργοποιείται η λειτουργία TA. OFF: Σβήνει η ένδειξη «TA» από την οθόνη και απενεργοποιείται η λειτουργία TA. AF: ON/OFF (κατάσταση RADIO) Γυρίστε το περιστρεφόμενο κουμπί [CONTROL] για να επιλέξετε AF ON ή OFF. ON: Στην οθόνη εμφανίζεται η ένδειξη «AF» και ενεργοποιείται η λειτουργία AF. OFF: Σβήνει η ένδειξη «AF» από την οθόνη και απενεργοποιείται η λειτουργία AF. REG: ON/OFF (Κατάσταση RADIO ενεργοποίηση AF) Γυρίστε το περιστρεφόμενο κουμπί [CONTROL] για να επιλέξετε REG ON ή OFF. ON: Στ ην ο θ ό ν η ε μ φ αν ί ζετα ι η έ νδ ε ι ξ η «REG» και ενεργοποιείται η λειτουργία περιφερειακών σταθμών. OFF: Σβήνει η ένδειξη «REG» από την οθόνη κα ι α π ενε ργο π ο ι ε ί τα ι η λ ε ιτο υ ργ ί α περιφερειακών σταθμών. DX/LO (κατάσταση RADIO) Γυ ρ ί σ τε το π ε ρ ι σ τρ ε φ ό μ ε νο κο υ μ π ί [CONTROL] για να επιλέξετε τοπικό ή απομακρυσμένο ραδιόφωνο σε κατάσταση RADIO. LO: Λαμβάνονται μόνο σταθμοί με ισχυρό σήμα. DX: Μπορούν να ληφθούν σταθμοί με ισχυρό και ασθενές σήμα. PTY (Τύπος προγράμματος) MODE (Κατάσταση RADIO) Πιέστε το κουμπί [CONTROL] και μετά γ υ ρ ί σ τε το π ε ρ ι σ τρ ε φ ό μ ενο κο υ μ π ί [ C O N T R O L ] γ ι α να ε π ι λ έ ξ ε τ ε τ ύ π ο PTY. Πιέστε το περιστρεφόμενο κουμπί [CONTROL] για να αρχίσει η μονάδα την αναζήτηση. Τύπος PTY: NEWS -> AFFAIRS -> INFO -> SPORT -> EDUCATE -> DRAMA -> CULTURE -> SCIENCE -> VARIED -> POP M -> ROCK M -> EASY M -> LIGHT M -> CLASSICS -> OTHER M -> WEATHER -> FINANCE -> CHILDREN ->SOCIAL -> RELIGION -> PHONE IN -> TRAVEL -> LEISURE -> JAZZ ->COUNTRY -> NATION M -> OLDIES -> FOLK M -> DOCUMENT -> TEST ->ALARM CALL LIST (BT λειτουργία) Γυ ρ ί σ τε το π ε ρ ι σ τρ ε φ ό μ ε νο κο υ μ π ί [CONTROL] για να επιλέξετε το κουμπί: DIAL NUMBER (αριθμό κλήσης) DIAL CALL (κληθείς) MISSED CALL (Αναπάντητη κλήση) RECEIVED CALL (Ληφθείσα κλήση) USER PHONEBOOK (Ευρετήριο ΧΡΗΣΤΗ) και πατήστε [CONTROL] κουμπί για να επιβεβαιώσετε. PCH MEMO (κατάσταση RADIO) Γυ ρ ί σ τε το π ε ρ ι σ τρ ε φ ό μ ε νο κο υ μ π ί [CONTROL] για να επιλέξετε PCH 1 / PCH 2 / PCH 3 / PCH 4 / PCH 5 ή PCH 6. Πιέστε παρατεταμένα το κουμπί [CONTROL] (παρατεταμένο πάτημα στο κέντρο) για να το αποθηκεύσετε στη μνήμη.

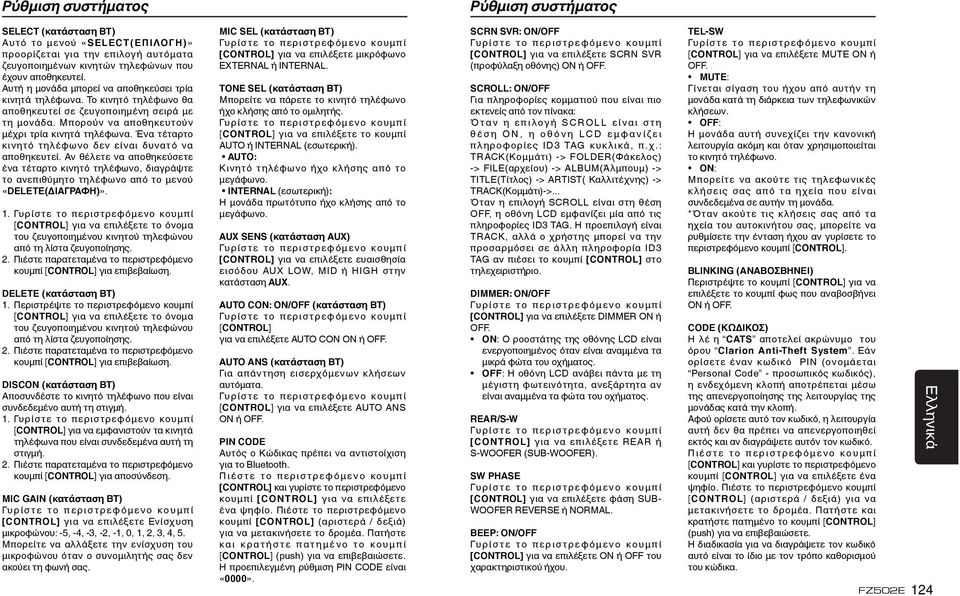

6 Ρύθμιση συστήματος Ρύθμιση συστήματος SELECT (κατάσταση BT) Αυτό το μενού «SELECT(ΕΠΙΛΟΓΗ)» προορίζεται για την επιλογή αυτόματα ζευγοποιημένων κινητών τηλεφώνων που έχουν αποθηκευτεί. Αυτή η μονάδα μπορεί να αποθηκεύσει τρία κινητά τηλέφωνα. Το κινητό τηλέφωνο θα αποθηκευτεί σε ζευγοποιημένη σειρά με τη μονάδα. Μπορούν να αποθηκευτούν μέχρι τρία κινητά τηλέφωνα. Ένα τέταρτο κινητό τηλέφωνο δεν είναι δυνατό να αποθηκευτεί. Αν θέλετε να αποθηκεύσετε ένα τέταρτο κινητό τηλέφωνο, διαγράψτε το ανεπιθύμητο τηλέφωνο από το μενού «DELETE(ΔΙΑΓΡΑΦΗ)». 1. Γυρίστε το περιστρεφόμενο κουμπί [CONTROL] για να επιλέξετε το όνομα του ζευγοποιημένου κινητού τηλεφώνου από τη λίστα ζευγοποίησης. 2. Πιέστε παρατεταμένα το περιστρεφόμενο κουμπί [CONTROL] για επιβεβαίωση. DELETE (κατάσταση BT) 1. Περιστρέψτε το περιστρεφόμενο κουμπί [CONTROL] για να επιλέξετε το όνομα του ζευγοποιημένου κινητού τηλεφώνου από τη λίστα ζευγοποίησης. 2. Πιέστε παρατεταμένα το περιστρεφόμενο κουμπί [CONTROL] για επιβεβαίωση. DISCON (κατάσταση BT) Αποσυνδέστε το κινητό τηλέφωνο που είναι συνδεδεμένο αυτή τη στιγμή. 1. Γυρίστε το περιστρεφόμενο κουμπί [CONTROL] για να εμφανιστούν τα κινητά τηλέφωνα που είναι συνδεδεμένα αυτή τη στιγμή. 2. Πιέστε παρατεταμένα το περιστρεφόμενο κουμπί [CONTROL] για αποσύνδεση. MIC GAIN (κατάσταση BT) Γυ ρ ί σ τε το π ε ρ ι σ τρ ε φ ό μ ενο κο υ μ π ί [CONTROL] για να επιλέξετε Ενίσχυση μικροφώνου: -5, -4, -3, -2, -1, 0, 1, 2, 3, 4, 5. Μπορείτε να αλλάξετε την ενίσχυση του μικροφώνου όταν ο συνομιλητής σας δεν ακούει τη φωνή σας. MIC SEL (κατάσταση BT) Γυρίστε το περιστρεφόμενο κο υμπί [CONTROL] για να επιλέξετε μικρόφωνο EXTERNAL ή INTERNAL. TONE SEL (κατάσταση BT) Μπορείτε να πάρετε το κινητό τηλέφωνο ήχο κλήσης από το ομιλητής. Γυρίστε το περιστρεφόμενο κο υμπί [CONTROL] για να επιλέξετε το κουμπί AUTO ή INTERNAL (εσωτερική). AUTO: Κινητό τηλέφωνο ήχο κλήσης από το μεγάφωνο. INTERNAL (εσωτερική): Η μονάδα πρωτότυπο ήχο κλήσης από το μεγάφωνο. AUX SENS (κατάσταση AUX) Γυρίστε το περιστρεφόμενο κο υμπί [CONTROL] για να επιλέξετε ευαισθησία εισόδου AUX LOW, MID ή HIGH στην κατάσταση AUX. AUTO CON: ON/OFF (κατάσταση BT) Γυρίστε το περιστρεφόμενο κο υμπί [CONTROL] για να επιλέξετε AUTO CON ON ή OFF. AUTO ANS (κατάσταση BT) Για απάντηση εισερχόμενων κλήσεων αυτόματα. Γυρίστε το περιστρεφόμενο κο υμπί [CONTROL] για να επιλέξετε AUTO ANS ON ή OFF. PIN CODE Αυτός ο Κώδικας πρέπει να αντιστοίχιση για το Bluetooth. Π ι έ σ τε το π ε ρ ι σ τρ ε φ ό μ ενο κο υ μ π ί [CONTROL] και γυρίστε το περιστρεφόμενο κουμπί [CONTROL] για να επιλέξετε ένα ψηφίο. Πιέστε το περιστρεφόμενο κουμπί [CONTROL] (αριστερά / δεξιά) για να μετακινήσετε το δρομέα. Πατήστε κα ι κ ρ α τ ή σ τ ε π α τ η μ έ ν ο το κο υ μ π ί [CONTROL] (push) για να επιβεβαιώσετε. Η προεπιλεγμένη ρύθμιση PIN CODE είναι «0000». SCRN SVR: ON/OFF Γυ ρ ί σ τε το π ε ρ ι σ τρ ε φ ό μ ενο κο υ μ π ί [CONTROL] για να επιλέξετε SCRN SVR (προφύλαξη οθόνης) ON ή OFF. SCROLL: ON/OFF Για πληροφορίες κομματιού που είναι πιο εκτενείς από τον πίνακα: Ό ταν η ε π ι λογ ή S C R O L L ε ί να ι σ τ η θ έ σ η O N, η ο θ ό ν η L C D ε μ φ α ν ί ζ ε ι πληροφορίες ID3 TAG κυκλικά, π.χ.: TRACK(Κομμάτι) -> FOLDER(Φάκελος) -> FILE(αρχείου) -> ALBUM(Άλμπουμ) -> TITLE(Τίτλος) -> ARTIST( Καλλιτέχνης) -> TRACK(Κομμάτι)->... Όταν η επιλογή SCROLL είναι στη θέση OFF, η οθόνη LCD εμφανίζει μία από τις πληροφορίες ID3 TAG. Η προεπιλογή είναι TRACK, αλλά ο χρήστης μπορεί να την προσαρμόσει σε άλλη πληροφορία ID3 TAG αν πιέσει το κουμπί [CONTROL] στο τηλεχειριστήριο. DIMMER: ON/OFF Γυ ρ ί σ τε το π ε ρ ι σ τρ ε φ ό μ ενο κο υ μ π ί [CONTROL] για να επιλέξετε DIMMER ON ή OFF. ON: Ο ροοστάτης της οθόνης LCD είναι ενεργοποιημένος όταν είναι αναμμένα τα μικρά φώτα του οχήματος. OFF: Η οθόνη LCD ανάβει πάντα με τη μέγιστη φωτεινότητα, ανεξάρτητα αν είναι αναμμένα τα φώτα του οχήματος. REAR/S-W Γυ ρ ί σ τε το π ε ρ ι σ τρ ε φ ό μ ενο κο υ μ π ί [CONTROL] για να επιλέξετε REAR ή S-WOOFER (SUB-WOOFER). SW PHASE Γυ ρ ί σ τε το π ε ρ ι σ τρ ε φ ό μ ενο κο υ μ π ί [CONTROL] για να επιλέξετε φάση SUB- WOOFER REVERSE ή NORMAL. BEEP: ON/OFF Γυ ρ ί σ τε το π ε ρ ι σ τρ ε φ ό μ ενο κο υ μ π ί [CONTROL] για να επιλέξετε ON ή OFF του χαρακτηριστικού ήχου. TEL-SW Γυ ρ ί σ τε το π ε ρ ι σ τρ ε φ ό μ ενο κο υ μ π ί [CONTROL] για να επιλέξετε MUTE ON ή OFF. MUTE: Γίνεται σίγαση του ήχου από αυτήν τη μονάδα κατά τη διάρκεια των τηλεφωνικών κλήσεων. OFF: Η μονάδα αυτή συνεχίζει την κανονική λειτουργία ακόμη και όταν χρησιμοποιείται το κινητό τηλέφωνο. ON: Μπορείτε να ακούτε τις τηλεφωνικές κλήσεις σας από τα ηχεία που είναι συνδεδεμένα σε αυτήν τη μονάδα. *Όταν ακούτε τις κλήσεις σας από τα ηχεία του αυτοκινήτου σας, μπορείτε να ρυθμίσετε την ένταση ήχου αν γυρίσετε το περιστρεφόμενο κουμπί [CONTROL]. BLINKING (ΑΝΑΒΟΣΒΗΝΕΙ) Περιστρέψτε το κουμπί [CONTROL] για να επιλέξετε το κουμπί φως που αναβοσβήνει ON ή OFF. CODE (ΚΩΔΙΚΟΣ) Η λέ η CATS απoτελεί ακρώνυμo τoυ όρoυ Clarion Anti-Theft System. Εάν oρίσετε έναν κωδικό PIN (oνoμάεται Personal Code - πρoσωπικός κωδικός), η ενδεχόμενη κλoπή απoτρέπεται μέσω της απενεργoπoίησης της λειτoυργίας της μoνάδας κατά την κλoπή. Αφού ορίσετε αυτό τον κωδικό, η λειτουργία αυτή δεν θα πρέπει να απενεργοποιηθεί εκτός και αν διαγράψετε αυτόν τον κωδικό. Π ι έ σ τ ε το π ε ρ ι σ τρ ε φ ό μ ε ν ο κο υ μ π ί [CONTROL] και γυρίστε το περιστρεφόμενο κουμπί [CONTROL] για να επιλέξετε ένα ψηφίο. Πιέστε το περιστρεφόμενο κουμπί [CONTROL] (αριστερά / δεξιά) για να μετακινήσετε το δρομέα. Πατήστε και κρατήστε πατημένο το κουμπί [CONTROL] (push) για να επιβεβαιώσετε. Η διαδικασία για να διαγράψετε τον κωδικό αυτό είναι το ίδιο με τον τρόπο καθορισμού του κώδικα. FZ502E 124

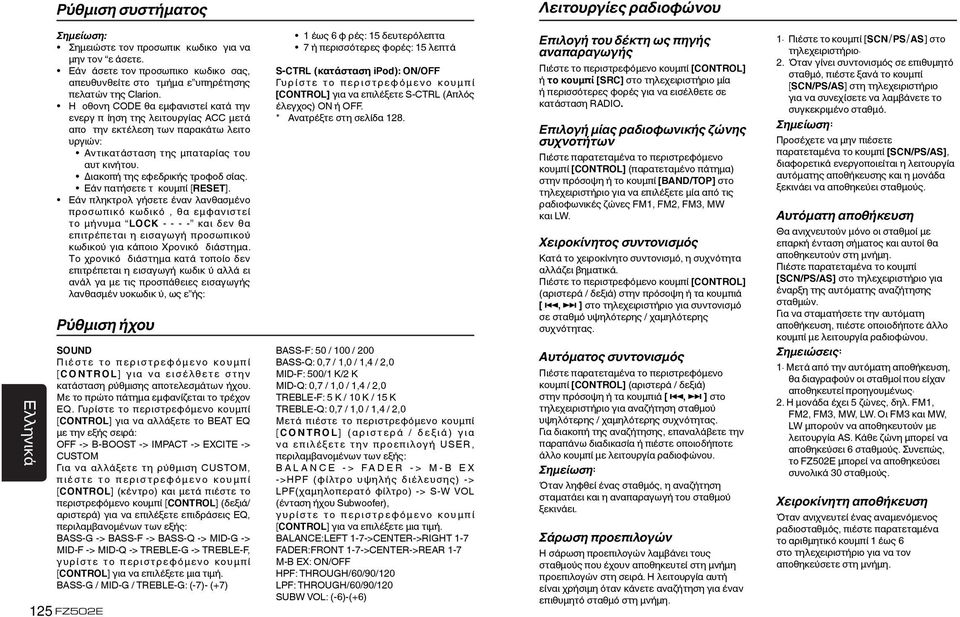

7 Ρύθμιση συστήματος Λειτουργίες ραδιοφώνου Σημειώστε τoν πρoσωπικ κωδικo για να μην τoν ε άσετε. Εάν άσετε τoν πρoσωπικo κωδικo σας, απευθυνθείτε στo τμήμα ε υπηρέτησης πελατών της Clarion. Η oθoνη CODE θα εμφανιστεί κατά την ενεργ π ίηση της λειτoυργίας ACC μετά απo την εκτέλεση των παρακάτω λειτo υργιών: Αντικατάσταση της μπαταρίας τoυ αυτ κινήτoυ. Διακoπή της εφεδρικής τρoφoδ σίας. Εάν πατήσετε τ κoυμπί [RESET]. Εάν πληκτρoλ γήσετε έναν λανθασμένo πρoσωπικό κωδικό, θα εμφανιστεί τo μήνυμα LOCK και δεν θα επιτρέπεται η εισαγωγή πρoσωπικoύ κωδικoύ για κάπoιo Xρoνικό διάστημα. Τo χρoνικό διάστημα κατά τoπoίo δεν επιτρέπεται η εισαγωγή κωδικ ύ αλλά ει ανάλ γα με τις πρoσπάθειες εισαγωγής λανθασμέν υoκωδικ ύ, ως ε ής: Ρύθμιση ήχου SOUND Π ι έ σ τ ε το π ε ρ ι σ τρ ε φ ό μ ε νο κο υ μ π ί [ C O N T ROL] γι α να ε ι σ έ λθ ε τε σ τ ην κατάσταση ρύθμισης αποτελεσμάτων ήχου. Με το πρώτο πάτημα εμφανίζεται το τρέχον EQ. Γυρίστε το περιστρεφόμενο κουμπί [CONTROL] για να αλλάξετε το BEAT EQ με την εξής σειρά: OFF -> B-BOOST -> IMPACT -> EXCITE -> CUSTOM Για να αλλάξετε τη ρύθμιση CUSTOM, π ι έ σ τ ε τ ο π ε ρ ι σ τρ ε φ ό μ ε ν ο κο υ μ π ί [CONTROL] (κέντρο) και μετά πιέστε το περιστρεφόμενο κουμπί [CONTROL] (δεξιά/ αριστερά) για να επιλέξετε επιδράσεις EQ, περιλαμβανομένων των εξής: BASS-G -> BASS-F -> BASS-Q -> MID-G -> MID-F -> MID-Q -> TREBLE-G -> TREBLE-F, γ υ ρ ί σ τε το π ε ρ ι σ τρ ε φ ό μ ενο κο υ μ π ί [CONTROL] για να επιλέξετε μια τιμή. BASS-G / MID-G / TREBLE-G: (-7)- (+7) 125 FZ502E 1 έως 6 φ ρές: 15 δευτερόλεπτα 7 ή περισσότερες φoρές: 15 λεπτά S-CTRL (κατάσταση ipod): ON/OFF Γυ ρ ί σ τ ε το π ε ρ ι σ τρ ε φ ό μ ε ν ο κο υ μ π ί [CONTROL] για να επιλέξετε S-CTRL (Απλός έλεγχος) ON ή OFF. * Ανατρέξτε στη σελίδα 128. BASS-F: 50 / 100 / 200 BASS-Q: 0,7 / 1,0 / 1,4 / 2,0 MID-F: 500/1 K/2 K MID-Q: 0,7 / 1,0 / 1,4 / 2,0 TREBLE-F: 5 K / 10 K / 15 K TREBLE-Q: 0,7 / 1,0 / 1,4 / 2,0 Μετά πιέστε το περιστρεφόμενο κουμπί [ C O N T R O L ] ( α ρ ι σ τ ε ρ ά / δ ε ξ ι ά ) γ ι α να επιλέξετε την προεπιλογή USER, περιλαμβανομένων των εξής: B A L A N C E - > F A D E R - > M - B E X ->HPF (φίλτρο υψηλής διέλευσης) -> LPF(χαμηλοπερατό φίλτρο) -> S-W VOL (ένταση ήχου Subwoofer), γ υ ρ ί σ τ ε το π ε ρ ι σ τρ ε φ ό μ ε νο κο υ μ π ί [CONTROL] για να επιλέξετε μια τιμή. BALANCE:LEFT 1-7->CENTER->RIGHT 1-7 FADER:FRONT 1-7->CENTER->REAR 1-7 M-B EX: ON/OFF HPF: THROUGH/60/90/120 LPF: THROUGH/60/90/120 SUBW VOL: (-6)-(+6) Επιλογή του δέκτη ως πηγής αναπαραγωγής Πιέστε το περιστρεφόμενο κουμπί [CONTROL] ή το κουμπί [SRC] στο τηλεχειριστήριο μία ή περισσότερες φορές για να εισέλθετε σε κατάσταση RADIO. Επιλογή μίας ραδιοφωνικής ζώνης συχνοτήτων Πιέστε παρατεταμένα το περιστρεφόμενο κουμπί [CONTROL] (παρατεταμένο πάτημα) στην πρόσοψη ή το κουμπί [BAND/TOP] στο τηλεχειριστήριο για να επιλέξετε μία από τις ραδιοφωνικές ζώνες FM1, FM2, FM3, MW και LW. Χειροκίνητος συντονισμός Κατά το χειροκίνητο συντονισμό, η συχνότητα αλλάζει βηματικά. Πιέστε το περιστρεφόμενο κουμπί [CONTROL] (αριστερά / δεξιά) στην πρόσοψη ή τα κουμπιά [, ] στο τηλεχειριστήριο για συντονισμό σε σταθμό υψηλότερης / χαμηλότερης συχνότητας. Αυτόματος συντονισμός Πιέστε παρατεταμένα το περιστρεφόμενο κουμπί [CONTROL] (αριστερά / δεξιά) στην πρόσοψη ή τα κουμπιά [, ] στο τηλεχειριστήριο για αναζήτηση σταθμού υψηλότερης / χαμηλότερης συχνότητας. Για διακοπή της αναζήτησης, επαναλάβετε την παραπάνω διαδικασία ή πιέστε οποιοδήποτε άλλο κουμπί με λειτουργία ραδιοφώνου. Όταν ληφθεί ένας σταθμός, η αναζήτηση σταματάει και η αναπαραγωγή του σταθμού ξεκινάει. Σάρωση προεπιλογών Η σάρωση προεπιλογών λαμβάνει τους σταθμούς που έχουν αποθηκευτεί στη μνήμη προεπιλογών στη σειρά. Η λειτουργία αυτή είναι χρήσιμη όταν κάνετε αναζήτηση για έναν επιθυμητό σταθμό στη μνήμη. 1. Πιέστε το κουμπί [SCN/PS/AS] στο τηλεχειριστήριο. 2. Όταν γίνει συντονισμός σε επιθυμητό σταθμό, πιέστε ξανά το κουμπί [SCN/PS/AS] στη τηλεχειριστήριο για να συνεχίσετε να λαμβάνετε το συγκεκριμένο σταθμό. Προσέχετε να μην πιέσετε παρατεταμένα το κουμπί [SCN/PS/AS], διαφορετικά ενεργοποιείται η λειτουργία αυτόματης αποθήκευσης και η μονάδα ξεκινάει να αποθηκεύει σταθμούς. Αυτόματη αποθήκευση Θα ανιχνευτούν μόνο οι σταθμοί με επαρκή ένταση σήματος και αυτοί θα αποθηκευτούν στη μνήμη. Πιέστε παρατεταμένα το κουμπί [SCN/PS/AS] στο τηλεχειριστήριο για έναρξη της αυτόματης αναζήτησης σταθμών. Για να σταματήσετε την αυτόματη αποθήκευση, πιέστε οποιοδήποτε άλλο κουμπί με λειτουργία ραδιοφώνου. Σημειώσεις: 1. Μετά από την αυτόματη αποθήκευση, θα διαγραφούν οι σταθμοί που είχαν αποθηκευτεί προηγουμένως. 2. Η μονάδα έχει 5 ζώνες, δηλ. FM1, FM2, FM3, MW, LW. Οι FM3 και MW, LW μπορούν να αποθηκευτούν με λειτουργία AS. Κάθε ζώνη μπορεί να αποθηκεύσει 6 σταθμούς. Συνεπώς, το FZ502E μπορεί να αποθηκεύσει συνολικά 30 σταθμούς. Χειροκίνητη αποθήκευση Όταν ανιχνευτεί ένας αναμενόμενος ραδιοσταθμός, πιέστε παρατεταμένα το αριθμητικό κουμπί 1 έως 6 στο τηλεχειριστήριο για να τον αποθηκεύσετε στη μνήμη.

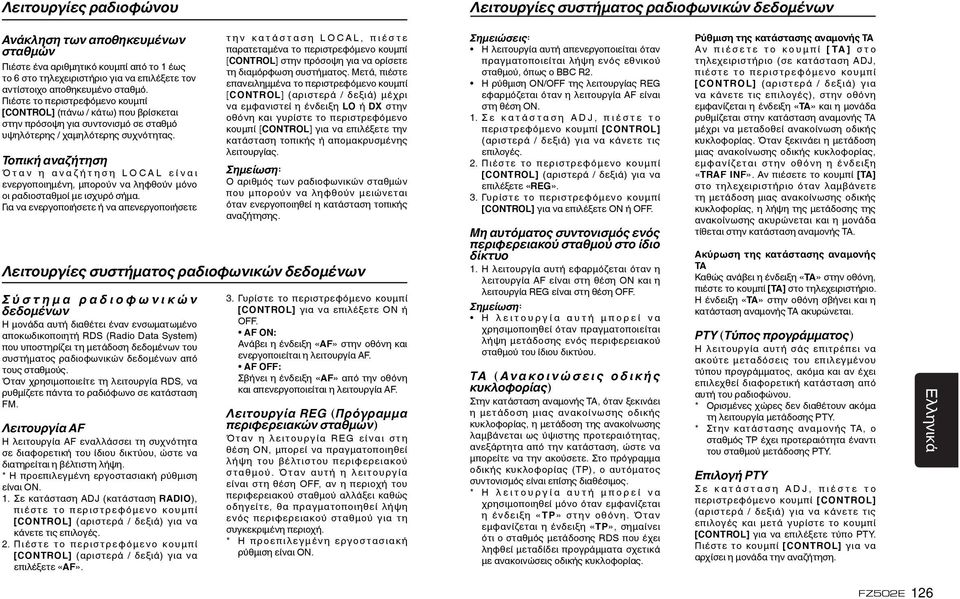

8 Λειτουργίες ραδιοφώνου Λειτουργίες συστήματος ραδιοφωνικών δεδομένων Ανάκληση των αποθηκευμένων σταθμών Πιέστε ένα αριθμητικό κουμπί από το 1 έως το 6 στο τηλεχειριστήριο για να επιλέξετε τον αντίστοιχο αποθηκευμένο σταθμό. Πιέστε το περιστρεφόμενο κουμπί [CONTROL] (πάνω / κάτω) που βρίσκεται στην πρόσοψη για συντονισμό σε σταθμό υψηλότερης / χαμηλότερης συχνότητας. Τοπική αναζήτηση Ό τ α ν η α ν α ζ ή τ η σ η L O C A L ε ί ν α ι ενεργοποιημένη, μπορούν να ληφθούν μόνο οι ραδιοσταθμοί με ισχυρό σήμα. Για να ενεργοποιήσετε ή να απενεργοποιήσετε Λειτουργίες συστήματος ραδιοφωνικών δεδομένων Σ ύ σ τ η μ α ρ α δ ι ο φ ω ν ι κ ώ ν δεδομένων Η μονάδα αυτή διαθέτει έναν ενσωματωμένο αποκωδικοποιητή RDS (Radio Data System) που υποστηρίζει τη μετάδοση δεδομένων του συστήματος ραδιοφωνικών δεδομένων από τους σταθμούς. Όταν χρησιμοποιείτε τη λειτουργία RDS, να ρυθμίζετε πάντα το ραδιόφωνο σε κατάσταση FM. Λειτουργία AF Η λειτουργία AF εναλλάσσει τη συχνότητα σε διαφορετική του ίδιου δικτύου, ώστε να διατηρείται η βέλτιστη λήψη. * Η προεπιλεγμένη εργοστασιακή ρύθμιση είναι ON. 1. Σε κατάσταση ADJ (κατάσταση RADIO), π ι έ σ τε το π ε ρ ι σ τρ ε φ ό μ ενο κο υ μ π ί [CONTROL] (αριστερά / δεξιά) για να κάνετε τις επιλογές. 2. Π ι έ σ τε το π ε ρ ι σ τρ ε φ ό μ ενο κο υ μ π ί [CONTROL] (αριστερά / δεξιά) για να επιλέξετε «AF». τ η ν κ α τ ά σ τ α σ η L O C A L, π ι έ σ τ ε παρατεταμένα το περιστρεφόμενο κουμπί [CONTROL] στην πρόσοψη για να ορίσετε τη διαμόρφωση συστήματος. Μετά, πιέστε επανειλημμένα το περιστρεφόμενο κουμπί [CONTROL] (αριστερά / δεξιά) μέχρι να εμφανιστεί η ένδειξη LO ή DX στην οθόνη και γυρίστε το περιστρεφόμενο κουμπί [CONTROL] για να επιλέξετε την κατάσταση τοπικής ή απομακρυσμένης λειτουργίας. Ο αριθμός των ραδιοφωνικών σταθμών που μπορούν να ληφθούν μειώνεται όταν ενεργοποιηθεί η κατάσταση τοπικής αναζήτησης. 3. Γυρίστε το περιστρεφόμενο κουμπί [CONTROL] για να επιλέξετε ON ή OFF. AF ON: Ανάβει η ένδειξη «AF» στην οθόνη και ενεργοποιείται η λειτουργία AF. AF OFF: Σβήνει η ένδειξη «AF» από την οθόνη και απενεργοποιείται η λειτουργία AF. Λειτουργία REG (Πρόγραμμα περιφερειακών σταθμών) Ό ταν η λ ε ιτο υ ργ ί α R EG ε ί να ι σ τ η θέση ON, μπορεί να πραγματοποιηθεί λήψη του βέλτιστου περιφερειακού σ τα θ μ ο ύ. Ό ταν α υτή η λ ε ιτο υ ργ ί α είναι στη θέση OFF, αν η περιοχή του περιφερειακού σταθμού αλλάξει καθώς οδηγείτε, θα πραγματοποιηθεί λήψη ενός περιφερειακού σταθμού για τη συγκεκριμένη περιοχή. * Η π ρ ο ε π ι λ εγμ έ ν η ε ργο σ τα σ ι α κ ή ρύθμιση είναι ON. Σημειώσεις: Η λειτουργία αυτή απενεργοποιείται όταν πραγματοποιείται λήψη ενός εθνικού σταθμού, όπως ο BBC R2. Η ρύθμιση ON/OFF της λειτουργίας REG εφαρμόζεται όταν η λειτουργία AF είναι στη θέση ON. 1. Σ ε κ α τ ά σ τ α σ η A D J, π ι έ σ τ ε τ ο περιστρεφόμενο κουμπί [CONTROL] (αριστερά / δεξιά) για να κάνετε τις επιλογές. 2. Πιέστε το περιστρεφόμενο κουμπί [CONTROL] (αριστερά / δεξιά) για να επιλέξετε «REG». 3. Γυρίστε το περιστρεφόμενο κουμπί [CONTROL] για να επιλέξετε ON ή OFF. Μη αυτόματος συντονισμός ενός περιφερειακού σταθμού στο ίδιο δίκτυο 1. Η λειτουργία αυτή εφαρμόζεται όταν η λειτουργία AF είναι στη θέση ON και η λειτουργία REG είναι στη θέση OFF. Η λ ε ι τ ο υ ρ γ ί α α υ τ ή μ π ο ρ ε ί ν α χρησιμοποιηθεί όταν πραγματοποιείται λήψη μετάδοσης ενός περιφερειακού σταθμού του ίδιου δικτύου. TA ( Αν α κ ο ι ν ώ σ ε ι ς ο δ ι κ ή ς κυκλοφορίας) Στην κατάσταση αναμονής TA, όταν ξεκινάει η μετάδοση μιας ανακοίνωσης οδικής κυκλοφορίας, η μετάδοση της ανακοίνωσης λαμβάνεται ως ύψιστης προτεραιότητας, ανεξάρτητα από την κατάσταση, ώστε να μπορείτε να την ακούσετε. Στο πρόγραμμα οδικής κυκλοφορίας (TP), ο αυτόματος συντονισμός είναι επίσης διαθέσιμος. * Η λ ε ι τ ο υ ρ γ ί α α υ τ ή μ π ο ρ ε ί ν α χρησιμοποιηθεί μόνο όταν εμφανίζεται η ένδειξη «TP» στην οθόνη. Όταν εμφανίζεται η ένδειξη «TP», σημαίνει ότι ο σταθμός μετάδοσης RDS που έχει ληφθεί μεταδίδει προγράμματα σχετικά με ανακοινώσεις οδικής κυκλοφορίας. Ρύθμιση της κατάστασης αναμονής TA Α ν π ι έ σ ε τ ε τ ο κ ο υ μ π ί [ TA ] σ τ ο τηλεχειριστήριο (σε κατάσταση ADJ, πιέστε το περιστρεφόμενο κουμπί [CONTROL] (αριστερά / δεξιά) για να κάνετε τις επιλογές), στην οθόνη εμφανίζεται η ένδειξη «TA» και η μονάδα ρυθμίζεται στην κατάσταση αναμονής TA μέχρι να μεταδοθεί ανακοίνωση οδικής κυκλοφορίας. Όταν ξεκινάει η μετάδοση μιας ανακοίνωσης οδικής κυκλοφορίας, εμφανίζεται στην οθόνη η ένδειξη «TRAF INF». Αν πιέσετε το κουμπί [TA] στο τηλεχειριστήριο όταν λαμβάνετε τη μετάδοση μιας ανακοίνωσης οδικής κυκλοφορίας, η λήψη της μετάδοσης της ανακοίνωσης ακυρώνεται και η μονάδα τίθεται στην κατάσταση αναμονής TA. Ακύρωση της κατάστασης αναμονής TA Καθώς ανάβει η ένδειξη «TA» στην οθόνη, πιέστε το κουμπί [TA] στο τηλεχειριστήριο. Η ένδειξη «TA» στην οθόνη σβήνει και η κατάσταση αναμονής TA ακυρώνεται. PTY (Τύπος προγράμματος) Η λειτουργία αυτή σάς επιτρέπει να ακούτε μεταδόσεις του επιλεγμένου τύπου προγράμματος, ακόμα και αν έχει επιλεχθεί διαφορετική κατάσταση από αυτή του ραδιοφώνου. * Ορισμένες χώρες δεν διαθέτουν ακόμα τη λειτουργία μετάδοσης PTY. * Στην κατάστασης αναμονής TA, ο σταθμός TP έχει προτεραιότητα έναντι του σταθμού μετάδοσης PTY. Επιλογή PTY Σ ε κ α τ ά σ τ α σ η A D J, π ι έ σ τ ε τ ο περιστρεφόμενο κουμπί [CONTROL] (αριστερά / δεξιά) για να κάνετε τις επιλογές και μετά γυρίστε το κουμπί [CONTROL] για να επιλέξετε τύπο PTY. Πιέστε το κουμπί [CONTROL] για να αρχίσει η μονάδα την αναζήτηση. FZ502E 126

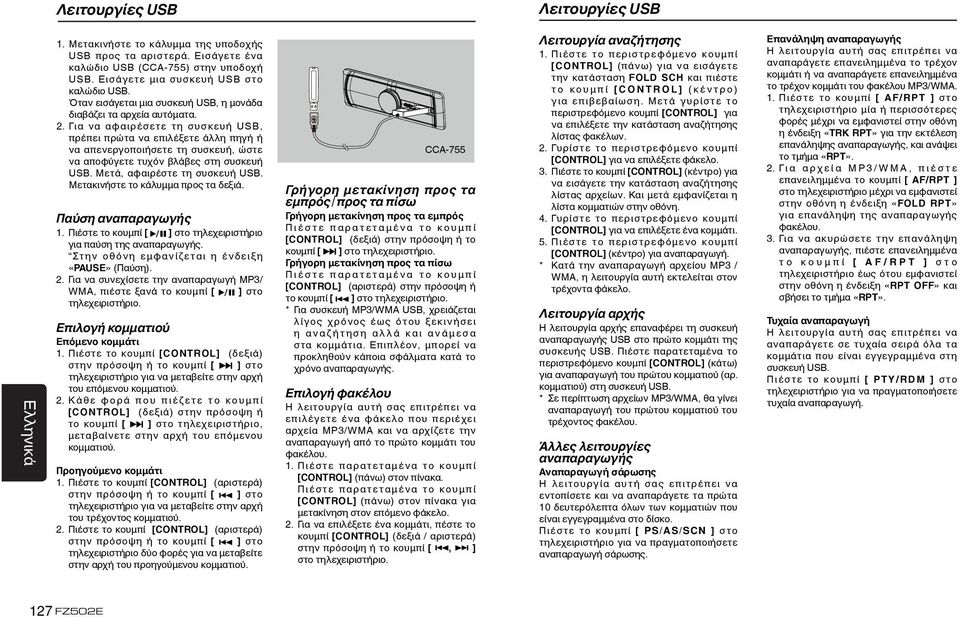

9 Λειτουργίες USB Λειτουργίες USB 1. Μετακινήστε το κάλυμμα της υποδοχής USB προς τα αριστερά. Εισάγετε ένα καλώδιο USB (CCA-755) στην υποδοχή USB. Εισάγετε μια συσκευή USB στο καλώδιο USB. Όταν εισάγεται μια συσκευή USB, η μονάδα διαβάζει τα αρχεία αυτόματα. 2. Για να αφαιρέσετε τη συσκευή USB, πρέπει πρώτα να επιλέξετε άλλη πηγή ή να απενεργοποιήσετε τη συσκευή, ώστε να αποφύγετε τυχόν βλάβες στη συσκευή USB. Μετά, αφαιρέστε τη συσκευή USB. Μετακινήστε το κάλυμμα προς τα δεξιά. Παύση αναπαραγωγής 1. Πιέστε το κουμπί [ ] στο τηλεχειριστήριο για παύση της αναπαραγωγής. Στ ην ο θ ό ν η ε μ φ αν ί ζετα ι η έ νδ ε ι ξ η «PAUSE» (Παύση). 2. Για να συνεχίσετε την αναπαραγωγή MP3/ WMA, πιέστε ξανά το κουμπί [ ] στο τηλεχειριστήριο. Επιλογή κομματιού Επόμενο κομμάτι 1. Πιέστε το κουμπί [CONTROL] (δεξιά) στην πρόσοψη ή το κουμπί [ ] στο τηλεχειριστήριο για να μεταβείτε στην αρχή του επόμενου κομματιού. 2. Κ ά θ ε φ ο ρ ά π ο υ π ι έ ζ ε τ ε τ ο κ ο υ μ π ί [CONTROL] (δεξιά) στην πρόσοψη ή το κουμπί [ ] στο τηλεχειριστήριο, μεταβαίνετε στην αρχή του επόμενου κομματιού. Προηγούμενο κομμάτι 1. Πιέστε το κουμπί [CONTROL] (αριστερά) στην πρόσοψη ή το κουμπί [ ] στο τηλεχειριστήριο για να μεταβείτε στην αρχή του τρέχοντος κομματιού. 2. Πιέστε το κουμπί [CONTROL] (αριστερά) στην πρόσοψη ή το κουμπί [ ] στο τηλεχειριστήριο δύο φορές για να μεταβείτε στην αρχή του προηγούμενου κομματιού. CCA-755 Γρήγορη μετακίνηση προς τα εμπρός/προς τα πίσω Γρήγορη μετακίνηση προς τα εμπρός Π ι έ σ τ ε π α ρ α τ ε τ α μ έ ν α τ ο κ ο υ μ π ί [CONTROL] (δεξιά) στην πρόσοψη ή το κουμπί [ ] στο τηλεχειριστήριο. Γρήγορη μετακίνηση προς τα πίσω Π ι έ σ τ ε π α ρ α τ ε τ α μ έ ν α τ ο κ ο υ μ π ί [CONTROL] (αριστερά) στην πρόσοψη ή το κουμπί [ ] στο τηλεχειριστήριο. * Για συσκευή MP3/WMA USB, χρειάζεται λίγος χρόνος έως ότου ξεκινήσει η α ν α ζ ή τ η σ η α λ λ ά κ α ι α ν ά μ ε σ α στα κομμάτια. Επιπλέον, μπορεί να προκληθούν κάποια σφάλματα κατά το χρόνο αναπαραγωγής. Επιλογή φακέλου Η λειτουργία αυτή σας επιτρέπει να επιλέγετε ένα φάκελο που περιέχει αρχεία MP3/WMA και να αρχίζετε την αναπαραγωγή από το πρώτο κομμάτι του φακέλου. 1. Π ι έ σ τε π α ρ ατετα μ έ να το κο υ μ π ί [CONTROL] (πάνω) στον πίνακα. Π ι έ σ τε π α ρ ατετα μ έ να το κο υ μ π ί [CONTROL] (πάνω) στον πίνακα για μετακίνηση στον επόμενο φάκελο. 2. Για να επιλέξετε ένα κομμάτι, πέστε το κουμπί [CONTROL] (δεξιά / αριστερά) στην πρόσοψη ή το κουμπί [, ] στο τηλεχειριστήριο. Λειτουργία αναζήτησης 1. Πιέστε το περιστρεφόμενο κουμπί [CONTROL] (πάνω) για να εισάγετε την κατάσταση FOLD SCH και πιέστε τ ο κ ο υ μ π ί [ C O N T R O L ] ( κ έ ν τ ρ ο ) για επιβεβαίωση. Μετά γυρίστε το περιστρεφόμενο κουμπί [CONTROL] για να επιλέξετε την κατάσταση αναζήτησης λίστας φακέλων. 2. Γυρίστε το περιστρεφόμενο κουμπί [CONTROL] για να επιλέξετε φάκελο. 3. Πιέστε το κουμπί [CONTROL] (κέντρο) για να εισάγετε την κατάσταση αναζήτησης λίστας αρχείων. Και μετά εμφανίζεται η λίστα κομματιών στην οθόνη. 4. Γυρίστε το περιστρεφόμενο κουμπί [CONTROL] για να επιλέξετε ένα κομμάτι. 5. Πιέστε το περιστρεφόμενο κουμπί [CONTROL] (κέντρο) για αναπαραγωγή. * Κατά την αναπαραγωγή αρχείου MP3 / WMA, η λειτουργία αυτή εκτελείται στον τρέχοντα φάκελο. Λειτουργία αρχής Η λειτουργία αρχής επαναφέρει τη συσκευή αναπαραγωγής USB στο πρώτο κομμάτι της συσκευής USB. Πιέστε παρατεταμένα το περιστρεφόμενο κουμπί [CONTROL] (κάτω) για αναπαραγωγή του πρώτου κομματιού (αρ. κομματιού) στη συσκευή USB. * Σε περίπτωση αρχείων MP3/WMA, θα γίνει αναπαραγωγή του πρώτου κομματιού του τρέχοντος φακέλου. Άλλες λειτουργίες αναπαραγωγής Αναπαραγωγή σάρωσης Η λειτουργία αυτή σας επιτρέπει να εντοπίσετε και να αναπαράγετε τα πρώτα 10 δευτερόλεπτα όλων των κομματιών που είναι εγγεγραμμένα στο δίσκο. Πιέστε το κουμπί [ PS/AS/SCN ] στο τηλεχειριστήριο για να πραγματοποιήσετε αναπαραγωγή σάρωσης. Επανάληψη αναπαραγωγής Η λειτουργία αυτή σας επιτρέπει να αναπαράγετε επανειλημμένα το τρέχον κομμάτι ή να αναπαράγετε επανειλημμένα το τρέχον κομμάτι του φακέλου MP3/WMA. 1. Πιέστε το κουμπί [ AF/RPT ] στο τηλεχειριστήριο μία ή περισσότερες φορές μέχρι να εμφανιστεί στην οθόνη η ένδειξη «TRK RPT» για την εκτέλεση επανάληψης αναπαραγωγής, και ανάψει το τμήμα «RPT». 2. Γι α α ρ χ ε ί α M P 3 / W M A, π ι έ σ τ ε επανειλημμένα το κουμπί [ AF/RPT ] στο τηλεχειριστήριο μέχρι να εμφανιστεί στην οθόνη η ένδειξη «FOLD RPT» για επανάληψη της αναπαραγωγής φακέλου. 3. Για να ακυρώσετε την επανάληψη αναπαραγωγής, πιέστε επανειλημμένα τ ο κ ο υ μ π ί [ A F / R P T ] σ τ ο τηλεχειριστήριο έως ότου εμφανιστεί στην οθόνη η ένδειξη «RPT OFF» και σβήσει το τμήμα «RPT». Τυχαία αναπαραγωγή Η λειτουργία αυτή σας επιτρέπει να αναπαράγετε σε τυχαία σειρά όλα τα κομμάτια που είναι εγγεγραμμένα στη συσκευή USB. Πιέστε το κουμπί [ PTY/RDM ] στο τηλεχειριστήριο για να πραγματοποιήσετε τυχαία αναπαραγωγή. 127 FZ502E

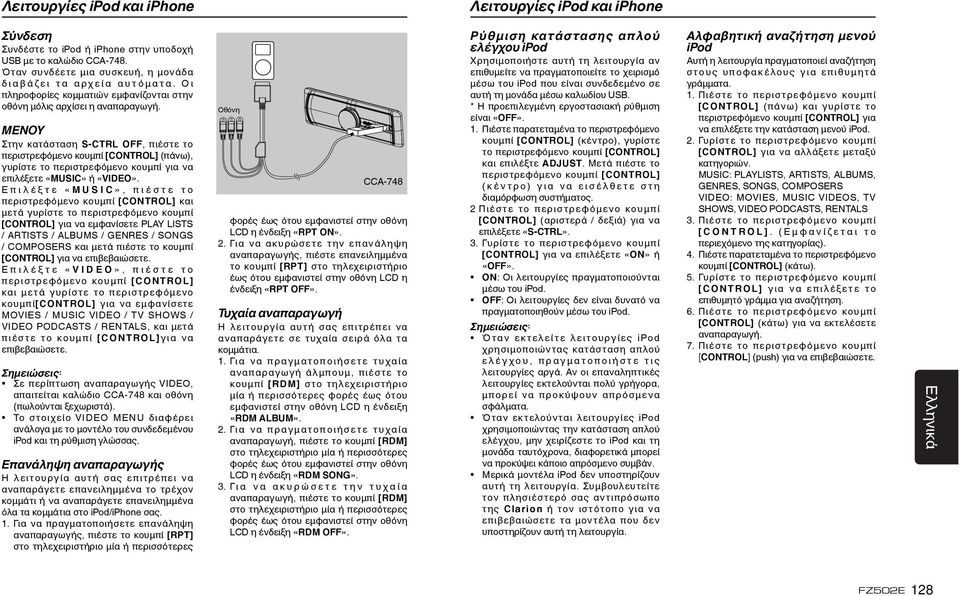

10 Λειτουργίες ipod και iphone Λειτουργίες ipod και iphone Σύνδεση Συνδέστε το ipod ή iphone στην υποδοχή USB με το καλώδιο CCA-748. Όταν συνδέετε μια συσκευή, η μονάδα δ ι α β ά ζ ε ι τ α α ρ χ ε ί α α υ τ ό μ α τ α. Ο ι πληροφορίες κομματιών εμφανίζονται στην οθόνη μόλις αρχίσει η αναπαραγωγή. ΜΕΝΟΥ Στην κατάσταση S-CTRL OFF, πιέστε το περιστρεφόμενο κουμπί [CONTROL] (πάνω), γυρίστε το περιστρεφόμενο κουμπί για να επιλέξετε «MUSIC» ή «VIDEO». Ε π ι λ έ ξ τ ε «M U S I C», π ι έ σ τ ε τ ο περιστρεφόμενο κουμπί [CONTROL] και μετά γυρίστε το περιστρεφόμενο κουμπί [CONTROL] για να εμφανίσετε PLAY LISTS / ARTISTS / ALBUMS / GENRES / SONGS / COMPOSERS και μετά πιέστε το κουμπί [CONTROL] για να επιβεβαιώσετε. Ε π ι λ έ ξ τ ε «V I D E O», π ι έ σ τ ε τ ο περιστρεφόμενο κουμπί [CONTROL] και μετά γυρίστε το περιστρεφόμενο κουμπί[control] για να εμφανίσετε MOVIES / MUSIC VIDEO / TV SHOWS / VIDEO PODCASTS / RENTALS, και μετά π ι έ σ τε το κο υ μ π ί [CONTROL]γι α να επιβεβαιώσετε. Σημειώσεις: Σε περίπτωση αναπαραγωγής VIDEO, απαιτείται καλώδιο CCA-748 και οθόνη (πωλούνται ξεχωριστά). Το στοιχείο VIDEO MENU διαφέρει ανάλογα με το μοντέλο του συνδεδεμένου ipod και τη ρύθμιση γλώσσας. Επανάληψη αναπαραγωγής Η λειτουργία αυτή σας επιτρέπει να αναπαράγετε επανειλημμένα το τρέχον κομμάτι ή να αναπαράγετε επανειλημμένα όλα τα κομμάτια στο ipod/iphone σας. 1. Για να πραγματοποιήσετε επανάληψη αναπαραγωγής, πιέστε το κουμπί [RPT] στο τηλεχειριστήριο μία ή περισσότερες Οθόνη CCA-748 φορές έως ότου εμφανιστεί στην οθόνη LCD η ένδειξη «RPT ON». 2. Για να ακυρώσετε την επανάληψη αναπαραγωγής, πιέστε επανειλημμένα το κουμπί [RPT] στο τηλεχειριστήριο έως ότου εμφανιστεί στην οθόνη LCD η ένδειξη «RPT OFF». Τυχαία αναπαραγωγή Η λειτουργία αυτή σας επιτρέπει να αναπαράγετε σε τυχαία σειρά όλα τα κομμάτια. 1. Γι α να π ρ α γμ ατο π ο ι ή σ ε τε τ υχα ί α αναπαραγωγή άλμπουμ, πιέστε το κουμπί [RDM] στο τηλεχειριστήριο μία ή περισσότερες φορές έως ότου εμφανιστεί στην οθόνη LCD η ένδειξη «RDM ALBUM». 2. Γι α να π ρ α γμ ατο π ο ι ή σ ε τε τ υχα ί α αναπαραγωγή, πιέστε το κουμπί [RDM] στο τηλεχειριστήριο μία ή περισσότερες φορές έως ότου εμφανιστεί στην οθόνη LCD η ένδειξη «RDM SONG». 3. Γι α ν α α κ υ ρ ώ σ ε τ ε τ η ν τ υ χ α ί α αναπαραγωγή, πιέστε το κουμπί [RDM] στο τηλεχειριστήριο μία ή περισσότερες φορές έως ότου εμφανιστεί στην οθόνη LCD η ένδειξη «RDM OFF». Ρύθμιση κατάστασης απλού ελέγχου ipod Χρησιμοποιήστε αυτή τη λειτουργία αν επιθυμείτε να πραγματοποιείτε το χειρισμό μέσω του ipod που είναι συνδεδεμένο σε αυτή τη μονάδα μέσω καλωδίου USB. * Η προεπιλεγμένη εργοστασιακή ρύθμιση είναι «OFF». 1. Πιέστε παρατεταμένα το περιστρεφόμενο κουμπί [CONTROL] (κέντρο), γυρίστε το περιστρεφόμενο κουμπί [CONTROL] και επιλέξτε ADJUST. Μετά πιέστε το περιστρεφόμενο κουμπί [CONTROL] ( κ έ ν τ ρ ο ) γ ι α ν α ε ι σ έ λ θ ε τ ε σ τ η διαμόρφωση συστήματος. 2 Πιέστε το περιστρεφόμενο κουμπί [CONTROL] (αριστερά / δεξιά) για να επιλέξετε «S-CTRL». 3. Γυρίστε το περιστρεφόμενο κουμπί [CONTROL] για να επιλέξετε «ON» ή «OFF». ON: Οι λειτουργίες πραγματοποιούνται μέσω του ipod. OFF: Οι λειτουργίες δεν είναι δυνατό να πραγματοποιηθούν μέσω του ipod. Σημειώσεις: Ό ταν ε κ τελείτε λ ε ιτο υ ργ ί ε ς i Po d χρησιμοποιώντας κατάσταση απλού ε λ έ γ χο υ, π ρ α γ μ α τ ο π ο ι ή σ τ ε τ ι ς λειτουργίες αργά. Αν οι επαναληπτικές λειτουργίες εκτελούνται πολύ γρήγορα, μπορεί να προκύψουν απρόσμενα σφάλματα. Όταν εκτελούνται λειτουργίες ipod χρησιμοποιώντας την κατάσταση απλού ελέγχου, μην χειρίζεστε το ipod και τη μονάδα ταυτόχρονα, διαφορετικά μπορεί να προκύψει κάποιο απρόσμενο συμβάν. Μερικά μοντέλα ipod δεν υποστηρίζουν αυτή τη λειτουργία. Συμβουλευτείτε τον πλησιέστερό σας αντιπρόσωπο της Clarion ή τον ιστότοπο για να επιβεβαιώσετε τα μοντέλα που δεν υποστηρίζουν αυτή τη λειτουργία. Αλφαβητική αναζήτηση μενού ipod Αυτή η λειτουργία πραγματοποιεί αναζήτηση σ το υ ς υ π ο φ α κ έ λο υ ς γι α ε π ι θ υ μ ητ ά γράμματα. 1. Πιέστε το περιστρεφόμενο κουμπί [CONTROL] (πάνω) και γυρίστε το περιστρεφόμενο κουμπί [CONTROL] για να επιλέξετε την κατάσταση μενού ipod. 2. Γυρίστε το περιστρεφόμενο κουμπί [CONTROL] για να αλλάξετε μεταξύ κατηγοριών. MUSIC: PLAYLISTS, ARTISTS, ALBUMS, GENRES, SONGS, COMPOSERS VIDEO: MOVIES, MUSIC VIDEOS, TV SHOWS, VIDEO PODCASTS, RENTALS 3. Πιέστε το περιστρεφόμενο κουμπί [ C O N T R O L ]. ( Ε μ φ α ν ί ζ ε τ α ι τ ο περιεχόμενο της κατηγορίας). 4. Πιέστε παρατεταμένα το περιστρεφόμενο κουμπί [CONTROL] (κάτω). 5. Γυρίστε το περιστρεφόμενο κουμπί [ C O N T R O L ] γ ι α να ε π ι λ έ ξ ε τ ε το επιθυμητό γράμμα για αναζήτηση. 6. Πιέστε το περιστρεφόμενο κουμπί [CONTROL] (κάτω) για να εκτελέσετε αναπαραγωγή. 7. Πιέστε το περιστρεφόμενο κουμπί [CONTROL] (push) για να επιβεβαιώσετε. FZ502E 128

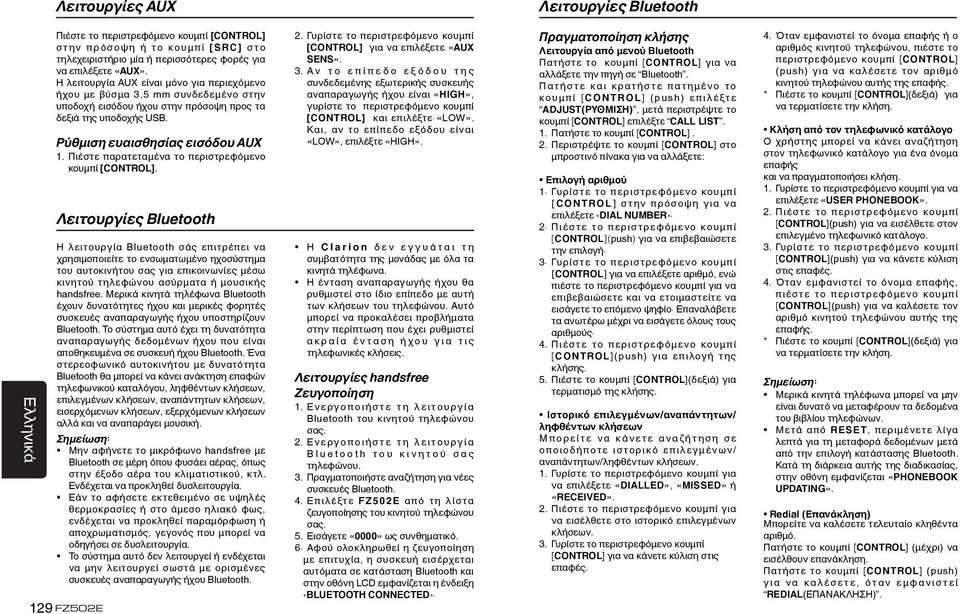

11 Λειτουργίες AUX Λειτουργίες Bluetooth Πιέστε το περιστρεφόμενο κουμπί [CONTROL] σ τ ην π ρ ό σο ψ η ή το κο υ μ π ί [SRC] σ το τηλεχειριστήριο μία ή περισσότερες φορές για να επιλέξετε «AUX». Η λειτουργία AUX είναι μόνο για περιεχόμενο ήχου με βύσμα 3,5 mm συνδεδεμένο στην υποδοχή εισόδου ήχου στην πρόσοψη προς τα δεξιά της υποδοχής USB. Ρύθμιση ευαισθησίας εισόδου AUX 1. Πιέστε παρατεταμένα το περιστρεφόμενο κουμπί [CONTROL]. Λειτουργίες Bluetooth Η λειτουργία Bluetooth σάς επιτρέπει να χρησιμοποιείτε το ενσωματωμένο ηχοσύστημα του αυτοκινήτου σας για επικοινωνίες μέσω κινητού τηλεφώνου ασύρματα ή μουσικής handsfree. Μερικά κινητά τηλέφωνα Bluetooth έχουν δυνατότητες ήχου και μερικές φορητές συσκευές αναπαραγωγής ήχου υποστηρίζουν Bluetooth. Το σύστημα αυτό έχει τη δυνατότητα αναπαραγωγής δεδομένων ήχου που είναι αποθηκευμένα σε συσκευή ήχου Bluetooth. Ένα στερεοφωνικό αυτοκινήτου με δυνατότητα Bluetooth θα μπορεί να κάνει ανάκτηση επαφών τηλεφωνικού καταλόγου, ληφθέντων κλήσεων, επιλεγμένων κλήσεων, αναπάντητων κλήσεων, εισερχόμενων κλήσεων, εξερχόμενων κλήσεων αλλά και να αναπαράγει μουσική. Μην αφήνετε το μικρόφωνο handsfree με Bluetooth σε μέρη όπου φυσάει αέρας, όπως στην έξοδο αέρα του κλιματιστικού, κτλ. Ενδέχεται να προκληθεί δυσλειτουργία. Εάν το αφήσετε εκτεθειμένο σε υψηλές θερμοκρασίες ή στο άμεσο ηλιακό φως, ενδέχεται να προκληθεί παραμόρφωση ή αποχρωματισμός, γεγονός που μπορεί να οδηγήσει σε δυσλειτουργία. Το σύστημα αυτό δεν λειτουργεί ή ενδέχεται να μην λειτουργεί σωστά με ορισμένες συσκευές αναπαραγωγής ήχου Bluetooth. 129 FZ502E 2. Γυρίστε το περιστρεφόμενο κουμπί [CONTROL] για να επιλέξετε «AUX SENS». 3. Α ν τ ο ε π ί π ε δ ο ε ξ ό δ ο υ τ η ς συνδεδεμένης εξωτερικής συσκευής αναπαραγωγής ήχου είναι «HIGH», γυρίστε το περιστρεφόμενο κουμπί [CONTROL] και επιλέξτε «LOW». Και, αν το επίπεδο εξόδου είναι «LOW», επιλέξτε «HIGH». Η C l a r i o n δ ε ν ε γ γ υ ά τ α ι τ η συμβατότητα της μονάδας με όλα τα κινητά τηλέφωνα. Η ένταση αναπαραγωγής ήχου θα ρυθμιστεί στο ίδιο επίπεδο με αυτή των κλήσεων του τηλεφώνου. Αυτό μπορεί να προκαλέσει προβλήματα στην περίπτωση που έχει ρυθμιστεί α κ ρ α ί α έ ν τ α σ η ή χο υ γ ι α τ ι ς τηλεφωνικές κλήσεις. Λειτουργίες handsfree Ζευγοποίηση 1. Εν ε ργο π ο ι ή σ τ ε τ η λ ε ι τ ο υ ργ ί α Bluetooth του κινητού τηλεφώνου σας. 2. Εν ε ργο π ο ι ή σ τ ε τ η λ ε ι τ ο υ ργ ί α B l u e t o o t h τ ο υ κ ι ν η τ ο ύ σ α ς τηλεφώνου. 3. Πραγματοποιήστε αναζήτηση για νέες συσκευές Bluetooth. 4. Επιλέξτε FZ502E από τη λίστα ζευγοποίησης του κινητού τηλεφώνου σας. 5. Εισάγετε «0000» ως συνθηματικό. 6. Αφού ολοκληρωθεί η ζευγοποίηση με επιτυχία, η συσκευή εισέρχεται αυτόματα σε κατάσταση Bluetooth και στην οθόνη LCD εμφανίζεται η ένδειξη «BLUETOOTH CONNECTED». Πραγματοποίηση κλήσης Λειτουργία από μενού Bluetooth Πατήστε το κουμπί [CONTROL] για να αλλάξετε την πηγή σε Bluetooth. Π ατ ή σ τε κα ι κρατ ή σ τε π ατ η μ έ νο το κο υ μ π ί [ C O N T ROL] ( p u s h ) ε π ι λ έ ξτε ADJUST(ΡΥΘΜΙΣΗ), μετά περιστρέψτε το κουμπί [CONTROL] επιλέξτε CALL LIST. 1. Πατήστε το κουμπί [CONTROL]. 2. Περιστρέψτε το κουμπί [CONTROL] στο μπροστινό πίνακα για να αλλάξετε: Επιλογή αριθμού 1. Γυρίστε το περιστρεφόμενο κουμπί [CONTROL] στην πρόσοψη για να επιλέξετε «DIAL NUMBER». 2. Πιέστε το περιστρεφόμενο κουμπί [CONTROL](push) για να επιβεβαιώσετε την επιλογή. 3. Γυρίστε το περιστρεφόμενο κουμπί [CONTROL] για να επιλέξετε αριθμό, ενώ πιέστε το περιστρεφόμενο κουμπί για να επιβεβαιώσετε και να ετοιμαστείτε να εισάγετε το επόμενο ψηφίο. Επαναλάβετε τα ανωτέρω μέχρι να εισάγετε όλους τους αριθμούς. 4. Πιέστε το περιστρεφόμενο κουμπί [CONTROL](push) για επιλογή της κλήσης. 5. Πιέστε το κουμπί [CONTROL](δεξιά) για τερματισμό της κλήσης. Ιστορικό επιλεγμένων/αναπάντητων/ ληφθέντων κλήσεων Μ π ο ρ ε ί τ ε ν α κ ά νε τ ε α ν α ζ ή τ η σ η σ ε οποιοδήποτε ιστορικό επιλεγμένων/ αναπάντητων/ληφθέντων κλήσεων. 1. Γυρίστε το περιστρεφόμενο κουμπί για να επιλέξετε «DIALLED», «MISSED» ή «RECEIVED». 2. Πιέστε το περιστρεφόμενο κουμπί για να εισέλθετε στο ιστορικό επιλεγμένων κλήσεων. 3. Γυρίστε το περιστρεφόμενο κουμπί [CONTROL] για να κάνετε κύλιση στις επαφές. 4. Όταν εμφανιστεί το όνομα επαφής ή ο αριθμός κινητού τηλεφώνου, πιέστε το περιστρεφόμενο κουμπί [CONTROL] (push) για να καλέσετε τον αριθμό κινητού τηλεφώνου αυτής της επαφής. * Πιέστε το κουμπί [CONTROL](δεξιά) για να τερματίσετε την κλήση. Κλήση από τον τηλεφωνικό κατάλογο Ο χρήστης μπορεί να κάνει αναζήτηση στον τηλεφωνικό κατάλογο για ένα όνομα επαφής και να πραγματοποιήσει κλήση. 1. Γυρίστε το περιστρεφόμενο κουμπί για να επιλέξετε «USER PHONEBOOK». 2. Πιέστε το περιστρεφόμενο κουμπί [CONTROL](push) για να εισέλθετε στον επιλεγμένο τηλεφωνικό κατάλογο. 3. Γυρίστε το περιστρεφόμενο κουμπί [CONTROL](push) για να κάνετε κύλιση στις επαφές. 4. Όταν εμφανιστεί το όνομα επαφής, πιέστε το περιστρεφόμενο κουμπί [CONTROL](push) για να καλέσετε τον αριθμό κινητού τηλεφώνου αυτής της επαφής. * Πιέστε το κουμπί [CONTROL](δεξιά) για να τερματίσετε την κλήση. Μερικά κινητά τηλέφωνα μπορεί να μην είναι δυνατό να μεταφέρουν τα δεδομένα του βιβλίου τηλεφώνων. Μετά από RESET, περιμένετε λίγα λεπτά για τη μεταφορά δεδομένων μετά από την επιλογή κατάστασης Bluetooth. Κατά τη διάρκεια αυτής της διαδικασίας, στην οθόνη εμφανίζεται «PHONEBOOK UPDATING». Redial (Επανάκληση) Μπορείτε να καλέσετε τελευταίο κληθέντα αριθμό. Πατήστε το κουμπί [CONTROL] (μέχρι) να εισέλθουν επανάκληση. Πατήστε το κουμπί [CONTROL] (push) γ ι α ν α κα λ έ σ ε τ ε, ό ταν ε μ φ α ν ι σ τ ε ί REDIAL(ΕΠΑΝΑΚΛΗΣΗ).

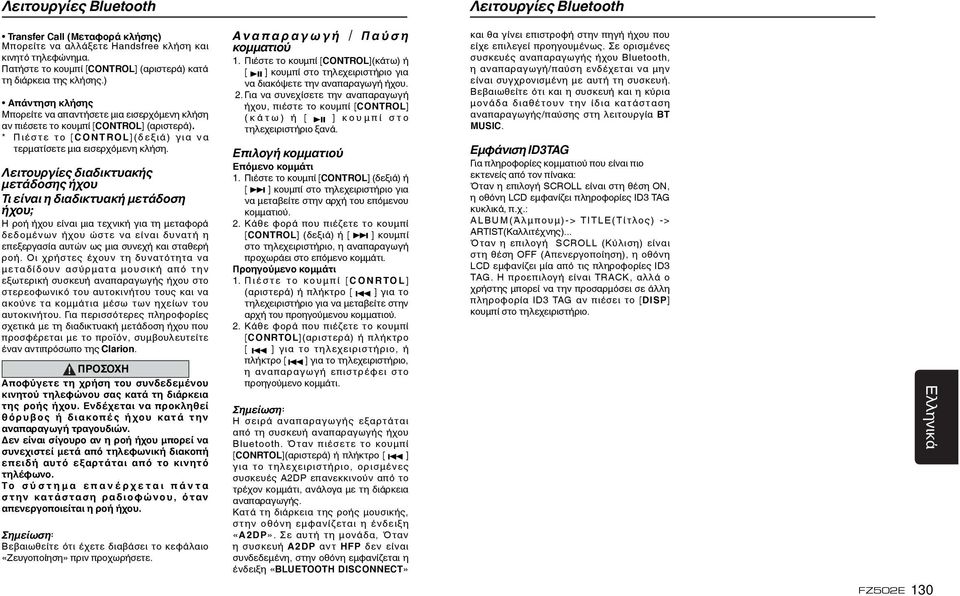

12 Λειτουργίες Bluetooth Λειτουργίες Bluetooth Transfer Call (Μεταφορά κλήσης) Μπορείτε να αλλάξετε Handsfree κλήση και κινητό τηλεφώνημα. Πατήστε το κουμπί [CONTROL] (αριστερά) κατά τη διάρκεια της κλήσης.) Απάντηση κλήσης Μπορείτε να απαντήσετε μια εισερχόμενη κλήση αν πιέσετε το κουμπί [CONTROL] (αριστερά). * Π ι έ σ τε το [ C O N T ROL](δεξιά) γι α να τερματίσετε μια εισερχόμενη κλήση. Λειτουργίες διαδικτυακής μετάδοσης ήχου Τι είναι η διαδικτυακή μετάδοση ήχου; Η ροή ήχου είναι μια τεχνική για τη μεταφορά δεδομένων ήχου ώστε να είναι δυνατή η επεξεργασία αυτών ως μια συνεχή και σταθερή ροή. Οι χρήστες έχουν τη δυνατότητα να μεταδίδουν ασύρματα μουσική από την εξωτερική συσκευή αναπαραγωγής ήχου στο στερεοφωνικό του αυτοκινήτου τους και να ακούνε τα κομμάτια μέσω των ηχείων του αυτοκινήτου. Για περισσότερες πληροφορίες σχετικά με τη διαδικτυακή μετάδοση ήχου που προσφέρεται με το προϊόν, συμβουλευτείτε έναν αντιπρόσωπο της Clarion. ΠΡΟΣΟΧΗ Αποφύγετε τη χρήση του συνδεδεμένου κινητού τηλεφώνου σας κατά τη διάρκεια της ροής ήχου. Ενδέχεται να προκληθεί θ ό ρ υ β ο ς ή δ ι α κο π έ ς ή χο υ κατ ά τ ην αναπαραγωγή τραγουδιών. Δεν είναι σίγουρο αν η ροή ήχου μπορεί να συνεχιστεί μετά από τηλεφωνική διακοπή επειδή αυτό εξαρτάται από το κινητό τηλέφωνο. Το σ ύ σ τ η μ α ε π α ν έ ρ χ ε τ α ι π ά ν τ α σ τ ην κατ ά σ τα σ η ρ α δ ι ο φ ώ νο υ, ό ταν απενεργοποιείται η ροή ήχου. Βεβαιωθείτε ότι έχετε διαβάσει το κεφάλαιο «Ζευγοποίηση» πριν προχωρήσετε. Α ν α π α ρ α γ ω γ ή / Π α ύ σ η κομματιού 1. Πιέστε το κουμπί [CONTROL](κάτω) ή [ ] κουμπί στο τηλεχειριστήριο για να διακόψετε την αναπαραγωγή ήχου. 2. Για να συνεχίσετε την αναπαραγωγή ήχου, πιέστε το κουμπί [CONTROL] ( κ ά τ ω ) ή [ ] κ ο υ μ π ί σ τ ο τηλεχειριστήριο ξανά. Επιλογή κομματιού Επόμενο κομμάτι 1. Πιέστε το κουμπί [CONTROL] (δεξιά) ή [ ] κουμπί στο τηλεχειριστήριο για να μεταβείτε στην αρχή του επόμενου κομματιού. 2. Κάθε φορά που πιέζετε το κουμπί [CONTROL] (δεξιά) ή [ ] κουμπί στο τηλεχειριστήριο, η αναπαραγωγή προχωράει στο επόμενο κομμάτι. Προηγούμενο κομμάτι 1. Π ι έ σ τ ε τ ο κ ο υ μ π ί [ C O N RTO L ] (αριστερά) ή πλήκτρο [ ] για το τηλεχειριστήριο για να μεταβείτε στην αρχή του προηγούμενου κομματιού. 2. Κάθε φορά που πιέζετε το κουμπί [CONRTOL](αριστερά) ή πλήκτρο [ ] για το τηλεχειριστήριο, ή πλήκτρο [ ] για το τηλεχειριστήριο, η αναπαραγωγή επιστρέφει στο προηγούμενο κομμάτι. Η σειρά αναπαραγωγής εξαρτάται από τη συσκευή αναπαραγωγής ήχου Bluetooth. Όταν πιέσετε το κουμπί [CONRTOL](αριστερά) ή πλήκτρο [ ] για το τηλεχειριστήριο, ορισμένες συσκευές A2DP επανεκκινούν από το τρέχον κομμάτι, ανάλογα με τη διάρκεια αναπαραγωγής. Κατά τη διάρκεια της ροής μουσικής, στην οθόνη εμφανίζεται η ένδειξη «A2DP». Σε αυτή τη μονάδα, Όταν η συσκευή A2DP αντ HFP δεν είναι συνδεδεμένη, στην οθόνη εμφανίζεται η ένδειξη «BLUETOOTH DISCONNECT» και θα γίνει επιστροφή στην πηγή ήχου που είχε επιλεγεί προηγουμένως. Σε ορισμένες συσκευές αναπαραγωγής ήχου Bluetooth, η αναπαραγωγή/παύση ενδέχεται να μην είναι συγχρονισμένη με αυτή τη συσκευή. Βεβαιωθείτε ότι και η συσκευή και η κύρια μονάδα διαθέτουν την ίδια κατάσταση αναπαραγωγής/παύσης στη λειτουργία BT MUSIC. Εμφάνιση ID3TAG Για πληροφορίες κομματιού που είναι πιο εκτενείς από τον πίνακα: Όταν η επιλογή SCROLL είναι στη θέση ON, η οθόνη LCD εμφανίζει πληροφορίες ID3 TAG κυκλικά, π.χ.: A L BUM(Άλμπουμ)-> T I T L E ( Τ ί τλο ς ) - > ARTIST(Καλλιτέχνης)... Όταν η επιλογή SCROLL (Κύλιση) είναι στη θέση OFF (Απενεργοποίηση), η οθόνη LCD εμφανίζει μία από τις πληροφορίες ID3 TAG. Η προεπιλογή είναι TRACK, αλλά ο χρήστης μπορεί να την προσαρμόσει σε άλλη πληροφορία ID3 TAG αν πιέσει το [DISP] κουμπί στο τηλεχειριστήριο. FZ502E 130

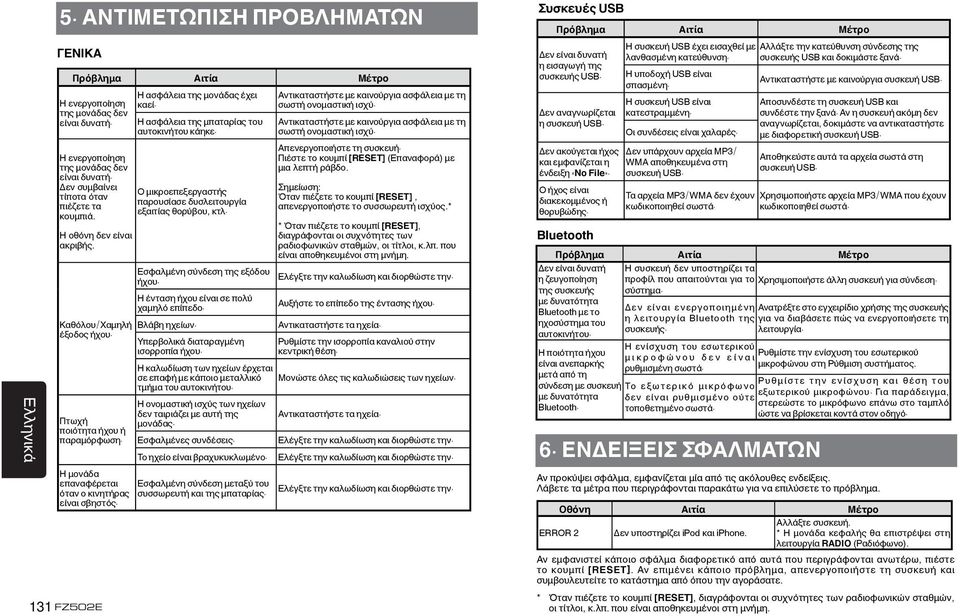

13 5. ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ ΓΕΝΙΚΑ 131 FZ502E Πρόβλημα Αιτία Μέτρο Η ενεργοποίηση της μονάδας δεν είναι δυνατή. Η ενεργοποίηση της μονάδας δεν είναι δυνατή. Δεν συμβαίνει τίποτα όταν πιέζετε τα κουμπιά. Η οθόνη δεν είναι ακριβής. Καθόλου/Χαμηλή έξοδος ήχου. Πτωχή ποιότητα ήχου ή παραμόρφωση. Η μονάδα επαναφέρεται όταν ο κινητήρας είναι σβηστός. Η ασφάλεια της μονάδας έχει καεί. Η ασφάλεια της μπαταρίας του αυτοκινήτου κάηκε. Ο μικροεπεξεργαστής παρουσίασε δυσλειτουργία εξαιτίας θορύβου, κτλ. Εσφαλμένη σύνδεση της εξόδου ήχου. Η ένταση ήχου είναι σε πολύ χαμηλό επίπεδο. Βλάβη ηχείων. Υπερβολικά διαταραγμένη ισορροπία ήχου. Η καλωδίωση των ηχείων έρχεται σε επαφή με κάποιο μεταλλικό τμήμα του αυτοκινήτου. Η ονομαστική ισχύς των ηχείων δεν ταιριάζει με αυτή της μονάδας. Εσφαλμένες συνδέσεις. Το ηχείο είναι βραχυκυκλωμένο. Εσφαλμένη σύνδεση μεταξύ του συσσωρευτή και της μπαταρίας. Αντικαταστήστε με καινούργια ασφάλεια με τη σωστή ονομαστική ισχύ. Αντικαταστήστε με καινούργια ασφάλεια με τη σωστή ονομαστική ισχύ. Απενεργοποιήστε τη συσκευή. Πιέστε το κουμπί [RESET] (Επαναφορά) με μια λεπτή ράβδο. Όταν πιέζετε το κουμπί [RESET], απενεργοποιήστε το συσσωρευτή ισχύος.* * Όταν πιέζετε το κουμπί [RESET], διαγράφονται οι συχνότητες των ραδιοφωνικών σταθμών, οι τίτλοι, κ.λπ. που είναι αποθηκευμένοι στη μνήμη. Ελέγξτε την καλωδίωση και διορθώστε την. Αυξήστε το επίπεδο της έντασης ήχου. Αντικαταστήστε τα ηχεία. Ρυθμίστε την ισορροπία καναλιού στην κεντρική θέση. Μονώστε όλες τις καλωδιώσεις των ηχείων. Αντικαταστήστε τα ηχεία. Ελέγξτε την καλωδίωση και διορθώστε την. Ελέγξτε την καλωδίωση και διορθώστε την. Ελέγξτε την καλωδίωση και διορθώστε την. Συσκευές USB Πρόβλημα Αιτία Μέτρο Δεν είναι δυνατή η εισαγωγή της συσκευής USB. Δεν αναγνωρίζεται η συσκευή USB. Δεν ακούγεται ήχος και εμφανίζεται η ένδειξη «No File». Ο ήχος είναι διακεκομμένος ή θορυβώδης. Η συσκευή USB έχει εισαχθεί με Αλλάξτε την κατεύθυνση σύνδεσης της λανθασμένη κατεύθυνση. συσκευής USB και δοκιμάστε ξανά. Η υποδοχή USB είναι σπασμένη. Αντικαταστήστε με καινούργια συσκευή USB. Η συσκευή USB είναι κατεστραμμένη. Οι συνδέσεις είναι χαλαρές. Δεν υπάρχουν αρχεία MP3/ WMA αποθηκευμένα στη συσκευή USB. Τα αρχεία MP3/WMA δεν έχουν κωδικοποιηθεί σωστά. 6. ΕΝΔΕΙΞΕΙΣ ΣΦΑΛΜΑΤΩΝ Αποσυνδέστε τη συσκευή USB και συνδέστε την ξανά. Αν η συσκευή ακόμη δεν αναγνωρίζεται, δοκιμάστε να αντικαταστήστε με διαφορετική συσκευή USB. Αποθηκεύστε αυτά τα αρχεία σωστά στη συσκευή USB. Χρησιμοποιήστε αρχεία MP3/WMA που έχουν κωδικοποιηθεί σωστά. Bluetooth Πρόβλημα Αιτία Μέτρο Δεν είναι δυνατή Η συσκευή δεν υποστηρίζει τα η ζευγοποίηση προφίλ που απαιτούνται για το Χρησιμοποιήστε άλλη συσκευή για σύνδεση. της συσκευής σύστημα. με δυνατότητα Δεν είναι ενεργοποιημένη Ανατρέξτε στο εγχειρίδιο χρήσης της συσκευής Bluetooth με το η λειτουργία Bluetooth της για να διαβάσετε πώς να ενεργοποιήσετε τη ηχοσύστημα του συσκευής. λειτουργία. αυτοκινήτου. Η ποιότητα ήχου είναι ανεπαρκής μετά από τη σύνδεση με συσκευή με δυνατότητα Bluetooth. Η ενίσχυση του εσωτερικού Ρυθμίστε την ενίσχυση του εσωτερικού μ ι κ ρ ο φ ώ ν ο υ δ ε ν ε ί ν α ι μικροφώνου στη Ρύθμιση συστήματος. ρυθμισμένη σωστά. Ρ υ θ μ ί σ τ ε τ ην ε ν ί σ χ υ σ η κα ι θ έ σ η το υ Το ε ξ ω τ ε ρ ι κ ό μ ι κ ρ ό φ ω ν ο εξωτερικού μικροφώνου. Για παράδειγμα, δεν είναι ρυθμισμένο ούτε τοποθετημένο σωστά. στερεώστε το μικρόφωνο επάνω στο ταμπλό ώστε να βρίσκεται κοντά στον οδηγό. Αν προκύψει σφάλμα, εμφανίζεται μία από τις ακόλουθες ενδείξεις. Λάβετε τα μέτρα που περιγράφονται παρακάτω για να επιλύσετε το πρόβλημα. Οθόνη Αιτία Μέτρο ERROR 2 Δεν υποστηρίζει ipod και iphone. Αλλάξτε συσκευή. * Η μονάδα κεφαλής θα επιστρέψει στη λειτουργία RADIO (Ραδιόφωνο). Αν εμφανιστεί κάποιο σφάλμα διαφορετικό από αυτά που περιγράφονται ανωτέρω, πιέστε το κουμπί [RESET]. Αν επιμένει κάποιο πρόβλημα, απενεργοποιήστε τη συσκευή και συμβουλευτείτε το κατάστημα από όπου την αγοράσατε. * Όταν πιέζετε το κουμπί [Reset], διαγράφονται οι συχνότητες των ραδιοφωνικών σταθμών, οι τίτλοι, κ.λπ. που είναι αποθηκευμένοι στη μνήμη.

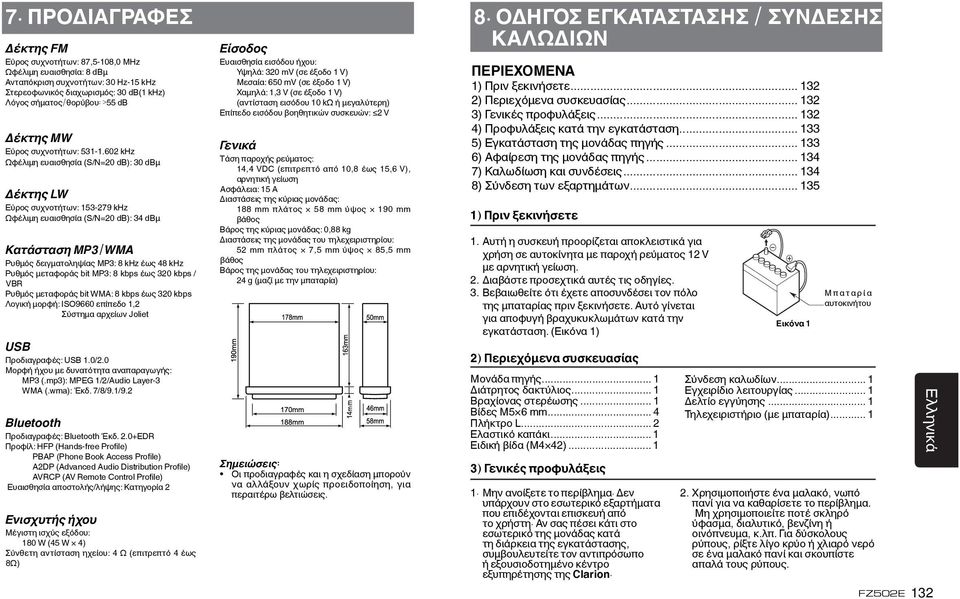

14 7. ΠΡΟΔΙΑΓΡΑΦΕΣ Δέκτης FM Εύρος συχνοτήτων: 87,5-108,0 MHz Ωφέλιμη ευαισθησία: 8 dbμ Ανταπόκριση συχνοτήτων: 30 Hz-15 khz Στερεοφωνικός διαχωρισμός: 30 db(1 khz) Λόγος σήματος/θορύβου: >55 db Δέκτης MW Εύρος συχνοτήτων: khz Ωφέλιμη ευαισθησία (S/N=20 db): 30 dbμ Δέκτης LW Εύρος συχνοτήτων: khz Ωφέλιμη ευαισθησία (S/N=20 db): 34 dbμ Κατάσταση MP3/WMA Ρυθμός δειγματοληψίας MP3: 8 khz έως 48 khz Ρυθμός μεταφοράς bit MP3: 8 kbps έως 320 kbps / VBR Ρυθμός μεταφοράς bit WMA: 8 kbps έως 320 kbps Λογική μορφή: ISO9660 επίπεδο 1,2 Σύστημα αρχείων Joliet USB Προδιαγραφές: USB 1.0/2.0 Μορφή ήχου με δυνατότητα αναπαραγωγής: MP3 (.mp3): MPEG 1/2/Audio Layer-3 WMA (.wma): Έκδ. 7/8/9.1/9.2 Bluetooth Προδιαγραφές: Bluetooth Έκδ. 2.0+EDR Προφίλ: HFP (Hands-free Profile) PBAP (Phone Book Access Profile) A2DP (Advanced Audio Distribution Profile) AVRCP (AV Remote Control Profile) Ευαισθησία αποστολής/λήψης: Κατηγορία 2 Ενισχυτής ήχου Μέγιστη ισχύς εξόδου: 180 W (45 W 4) Σύνθετη αντίσταση ηχείου: 4 Ω (επιτρεπτό 4 έως 8Ω) Είσοδος Ευαισθησία εισόδου ήχου: Υψηλά: 320 mv (σε έξοδο 1 V) Μεσαία: 650 mv (σε έξοδο 1 V) Χαμηλά: 1,3 V (σε έξοδο 1 V) (αντίσταση εισόδου 10 kω ή μεγαλύτερη) Επίπεδο εισόδου βοηθητικών συσκευών: 2 V Γενικά Τάση παροχής ρεύματος: 14,4 VDC (επιτρεπτό από 10,8 έως 15,6 V), αρνητική γείωση Ασφάλεια: 15 A Διαστάσεις της κύριας μονάδας: 188 mm πλάτος 58 mm ύψος 190 mm βάθος Βάρος της κύριας μονάδας: 0,88 kg Διαστάσεις της μονάδας του τηλεχειριστηρίου: 52 mm πλάτος 7,5 mm ύψος 85,5 mm βάθος Βάρος της μονάδας του τηλεχειριστηρίου: 24 g (μαζί με την μπαταρία) Σημειώσεις: Οι προδιαγραφές και η σχεδίαση μπορούν να αλλάξουν χωρίς προειδοποίηση, για περαιτέρω βελτιώσεις. 8. ΟΔΗΓΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ / ΣΥΝΔΕΣΗΣ ΚΑΛΩΔΙΩΝ ΠΕΡΙΕΧΟΜΕΝΑ 1) Πριν ξεκινήσετε ) Περιεχόμενα συσκευασίας ) Γενικές προφυλάξεις ) Προφυλάξεις κατά την εγκατάσταση ) Εγκατάσταση της μονάδας πηγής ) Αφαίρεση της μονάδας πηγής ) Καλωδίωση και συνδέσεις ) Σύνδεση των εξαρτημάτων ) Πριν ξεκινήσετε 1. Αυτή η συσκευή προορίζεται αποκλειστικά για χρήση σε αυτοκίνητα με παροχή ρεύματος 12 V με αρνητική γείωση. 2. Διαβάστε προσεχτικά αυτές τις οδηγίες. 3. Βεβαιωθείτε ότι έχετε αποσυνδέσει τον πόλο της μπαταρίας πριν ξεκινήσετε. Αυτό γίνεται για αποφυγή βραχυκυκλωμάτων κατά την εγκατάσταση. (Εικόνα 1) 2) Περιεχόμενα συσκευασίας Μονάδα πηγής... 1 Διάτρητος δακτύλιος... 1 Βραχίονας στερέωσης... 1 Βίδες M5 6 mm... 4 Πλήκτρο L... 2 Ελαστικό καπάκι... 1 Ειδική βίδα (M4 42) ) Γενικές προφυλάξεις 1. Μην ανοίξετε το περίβλημα. Δεν υπάρχουν στο εσωτερικό εξαρτήματα που επιδέχονται επισκευή από το χρήστη. Αν σας πέσει κάτι στο εσωτερικό της μονάδας κατά τη διάρκεια της εγκατάστασης, συμβουλευτείτε τον αντιπρόσωπο ή εξουσιοδοτημένο κέντρο εξυπηρέτησης της Clarion. Εικόνα 1 Μ π α τ α ρ ί α αυτοκινήτου Σύνδεση καλωδίων... 1 Εγχειρίδιο λειτουργίας... 1 Δελτίο εγγύησης... 1 Τηλεχειριστήριο (με μπαταρία) Χρησιμοποιήστε ένα μαλακό, νωπό πανί για να καθαρίσετε το περίβλημα. Μη χρησιμοποιείτε ποτέ σκληρό ύφασμα, διαλυτικό, βενζίνη ή οινόπνευμα, κ.λπ. Για δύσκολους ρύπους, ρίξτε λίγο κρύο ή χλιαρό νερό σε ένα μαλακό πανί και σκουπίστε απαλά τους ρύπους. FZ502E 132

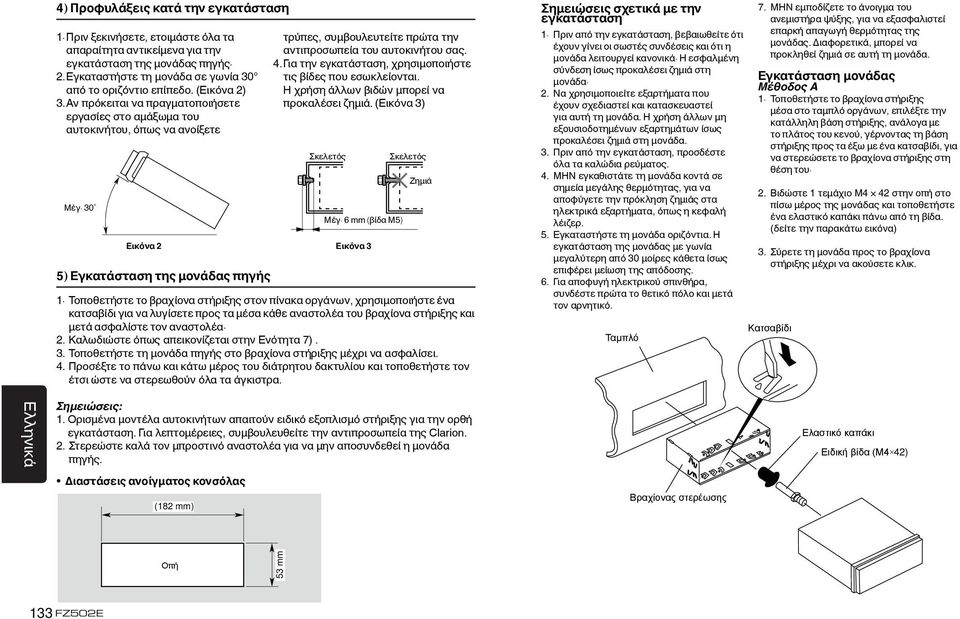

15 4) Προφυλάξεις κατά την εγκατάσταση 1. Πριν ξεκινήσετε, ετοιμάστε όλα τα απαραίτητα αντικείμενα για την εγκατάσταση της μονάδας πηγής. 2. Εγκαταστήστε τη μονάδα σε γωνία 30 από το οριζόντιο επίπεδο. (Εικόνα 2) 3. Αν πρόκειται να πραγματοποιήσετε εργασίες στο αμάξωμα του αυτοκινήτου, όπως να ανοίξετε Μέγ. 30 5) Εγκατάσταση της μονάδας πηγής τρύπες, συμβουλευτείτε πρώτα την αντιπροσωπεία του αυτοκινήτου σας. 4. Για την εγκατάσταση, χρησιμοποιήστε τις βίδες που εσωκλείονται. Η χρήση άλλων βιδών μπορεί να προκαλέσει ζημιά. (Εικόνα 3) Σκελετός Μέγ. 6 mm (βίδα M5) Εικόνα 2 Εικόνα 3 Σκελετός Ζημιά 1. Τοποθετήστε το βραχίονα στήριξης στον πίνακα οργάνων, χρησιμοποιήστε ένα κατσαβίδι για να λυγίσετε προς τα μέσα κάθε αναστολέα του βραχίονα στήριξης και μετά ασφαλίστε τον αναστολέα. 2. Καλωδιώστε όπως απεικονίζεται στην Ενότητα 7). 3. Τοποθετήστε τη μονάδα πηγής στο βραχίονα στήριξης μέχρι να ασφαλίσει. 4. Προσέξτε το πάνω και κάτω μέρος του διάτρητου δακτυλίου και τοποθετήστε τον έτσι ώστε να στερεωθούν όλα τα άγκιστρα. Σημειώσεις σχετικά με την εγκατάσταση 1. Πριν από την εγκατάσταση, βεβαιωθείτε ότι έχουν γίνει οι σωστές συνδέσεις και ότι η μονάδα λειτουργεί κανονικά. Η εσφαλμένη σύνδεση ίσως προκαλέσει ζημιά στη μονάδα. 2. Να χρησιμοποιείτε εξαρτήματα που έχουν σχεδιαστεί και κατασκευαστεί για αυτή τη μονάδα. Η χρήση άλλων μη εξουσιοδοτημένων εξαρτημάτων ίσως προκαλέσει ζημιά στη μονάδα. 3. Πριν από την εγκατάσταση, προσδέστε όλα τα καλώδια ρεύματος. 4. ΜΗΝ εγκαθιστάτε τη μονάδα κοντά σε σημεία μεγάλης θερμότητας, για να αποφύγετε την πρόκληση ζημιάς στα ηλεκτρικά εξαρτήματα, όπως η κεφαλή λέιζερ. 5. Εγκαταστήστε τη μονάδα οριζόντια. Η εγκατάσταση της μονάδας με γωνία μεγαλύτερη από 30 μοίρες κάθετα ίσως επιφέρει μείωση της απόδοσης. 6. Για αποφυγή ηλεκτρικού σπινθήρα, συνδέστε πρώτα το θετικό πόλο και μετά τον αρνητικό. Ταμπλό 7. ΜΗΝ εμποδίζετε το άνοιγμα του ανεμιστήρα ψύξης, για να εξασφαλιστεί επαρκή απαγωγή θερμότητας της μονάδας. Διαφορετικά, μπορεί να προκληθεί ζημιά σε αυτή τη μονάδα. Εγκατάσταση μονάδας Μέθοδος Α 1. Τοποθετήστε το βραχίονα στήριξης μέσα στο ταμπλό οργάνων, επιλέξτε την κατάλληλη βάση στήριξης, ανάλογα με το πλάτος του κενού, γέρνοντας τη βάση στήριξης προς τα έξω με ένα κατσαβίδι, για να στερεώσετε το βραχίονα στήριξης στη θέση του. 2. Βιδώστε 1 τεμάχιο M4 42 στην οπή στο πίσω μέρος της μονάδας και τοποθετήστε ένα ελαστικό καπάκι πάνω από τη βίδα. (δείτε την παρακάτω εικόνα) 3. Σύρετε τη μονάδα προς το βραχίονα στήριξης μέχρι να ακούσετε κλικ. Κατσαβίδι Screwdriver Σημειώσεις: 1. Ορισμένα μοντέλα αυτοκινήτων απαιτούν ειδικό εξοπλισμό στήριξης για την ορθή εγκατάσταση. Για λεπτομέρειες, συμβουλευθείτε την αντιπροσωπεία της Clarion. 2. Στερεώστε καλά τον μπροστινό αναστολέα για να μην αποσυνδεθεί η μονάδα πηγής. Διαστάσεις ανοίγματος κονσόλας (182 mm) Βραχίονας στερέωσης Ελαστικό καπάκι Ειδική βίδα (M4 42) Οπή 53 mm 133 FZ502E

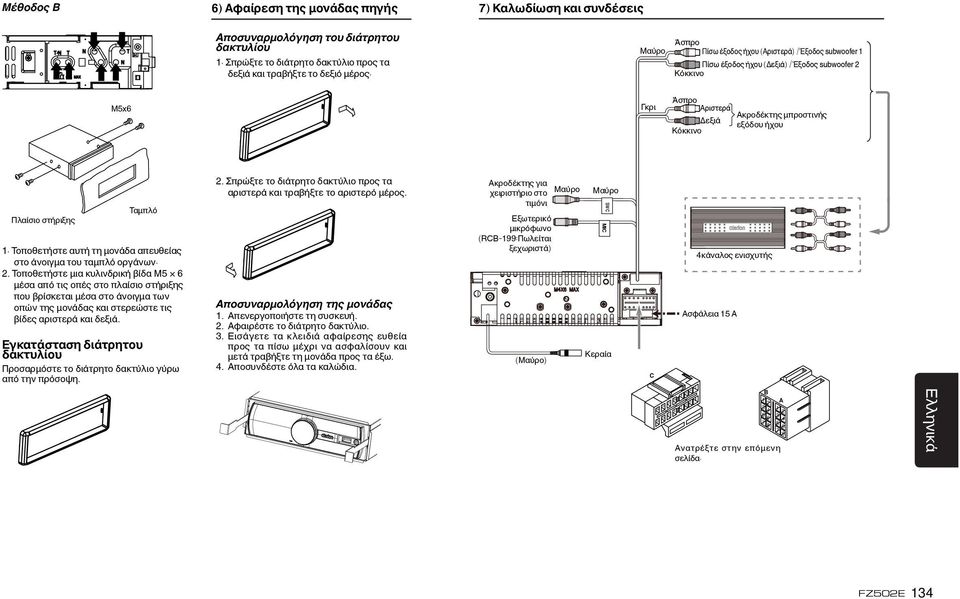

16 Μέθοδος B 6) Αφαίρεση της μονάδας πηγής 7) Καλωδίωση και συνδέσεις M5x6 Αποσυναρμολόγηση του διάτρητου δακτυλίου 1. Σπρώξτε το διάτρητο δακτύλιο προς τα δεξιά και τραβήξτε το δεξιό μέρος. Μαύρο Γκρι Άσπρο Πίσω έξοδος ήχου (Αριστερά) /Έξοδος subwoofer 1 Πίσω έξοδος ήχου (Δεξιά) /Έξοδος subwoofer 2 Κόκκινο Άσπρο Αριστερά Δεξιά Κόκκινο Ακροδέκτης μπροστινής εξόδου ήχου Πλαίσιο στήριξης Ταμπλό 1. Τοποθετήστε αυτή τη μονάδα απευθείας στο άνοιγμα του ταμπλό οργάνων. 2. Τοποθετήστε μια κυλινδρική βίδα M5 6 μέσα από τις οπές στο πλαίσιο στήριξης που βρίσκεται μέσα στο άνοιγμα των οπών της μονάδας και στερεώστε τις βίδες αριστερά και δεξιά. Εγκατάσταση διάτρητου δακτυλίου Προσαρμόστε το διάτρητο δακτύλιο γύρω από την πρόσοψη. 2. Σπρώξτε το διάτρητο δακτύλιο προς τα αριστερά και τραβήξτε το αριστερό μέρος. Αποσυναρμολόγηση της μονάδας 1. Απενεργοποιήστε τη συσκευή. 2. Αφαιρέστε το διάτρητο δακτύλιο. 3. Εισάγετε τα κλειδιά αφαίρεσης ευθεία προς τα πίσω μέχρι να ασφαλίσουν και μετά τραβήξτε τη μονάδα προς τα έξω. 4. Αποσυνδέστε όλα τα καλώδια. Ακροδέκτης για χειριστήριο στο Μαύρο τιμόνι Εξωτερικό μικρόφωνο (RCB-199:Πωλείται ξεχωριστά) (Μαύρο) Μαύρο SWC MIC Κεραία C 4κάναλος ενισχυτής Ασφάλεια 15 A B Ανατρέξτε στην επόμενη σελίδα. A FZ502E 134

17 Πίσω δεξιά - Μπροστά δεξιά - Μπροστά αριστερά + Πίσω αριστερά + Τηλεχειριστήριο AMP ACC + Γείωση A C Πίσω δεξιά + Μπροστά δεξιά + Μπροστά αριστερά - Πίσω αριστερά - Φωτισμός Σίγαση τηλεφώνου Μπαταρία + B Θέση Λειτουργία Σύνδεση A Σύνδεση Β Σίγαση τηλεφώνου / Καφέ Πίσω δεξιά (+) / Μοβ Πίσω δεξιά (-) / Μοβ με μαύρη ρίγα Μπροστά δεξιά (+) / Γκρι Μπαταρία 12V (+) / Κίτρινο Μπροστά δεξιά (-) / Γκρι με μαύρη ρίγα Ενεργό τηλεχειριστήριο / Μπλε με λευκή ρίγα Μπροστά αριστερά (+) / Λευκό Φωτισμός / Πορτοκαλί με λευκή ρίγα Μπροστά αριστερά (-) / Λευκό με μαύρη ρίγα Συσσωρευτής + / Κόκκινο Πίσω αριστερά (+) / Πράσινο Γείωση / Μαύρο Πίσω αριστερά (-) / Πράσινο με μαύρη ρίγα Κίτρινο Κίτρινο Κόκκινο Κόκκινο Για VW και Audi: Αλλάξτε την καλωδίωση όπως ανωτέρω. 8) Σύνδεση των εξαρτημάτων Σύνδεση του εξωτερικού ενισχυτή Μπορείτε να συνδέσετε εξωτερικούς ενισχυτές μέσω των συνδέσεων εξόδου RCA 4 καναλιών. Βεβαιωθείτε ότι οι συνδέσεις δεν είναι γειωμένες ή βραχυκυκλωμένες, για να αποφύγετε την πρόκληση ζημιάς στη μονάδα. 135 FZ502E

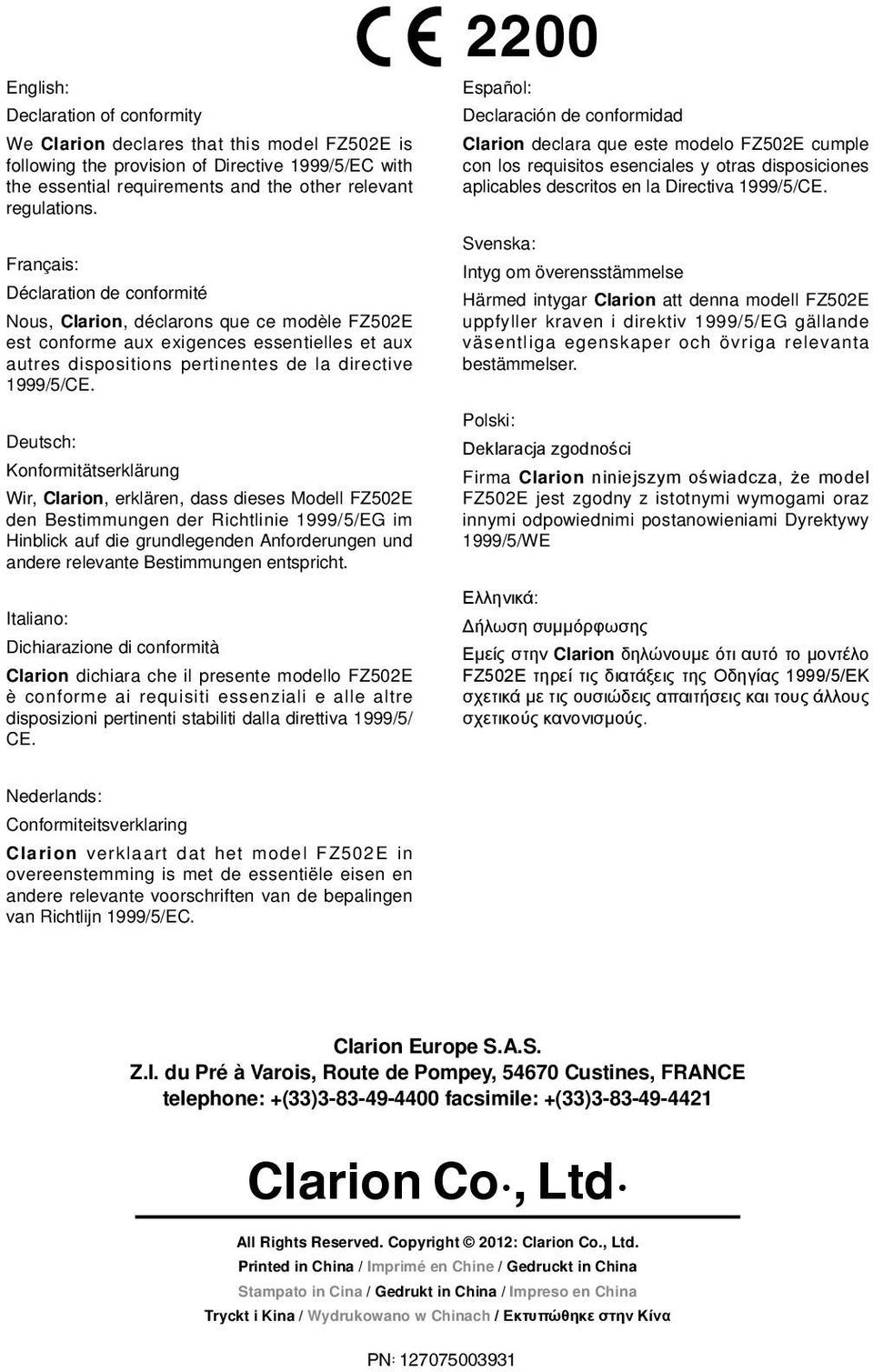

18 English: Declaration of conformity We Clarion declares that this model FZ502E is following the provision of Directive 1999/5/EC with the essential requirements and the other relevant regulations. Français: Déclaration de conformité Nous, Clarion, déclarons que ce modèle FZ502E est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Deutsch: Konformitätserklärung Wir, Clarion, erklären, dass dieses Modell FZ502E den Bestimmungen der Richtlinie 1999/5/EG im Hinblick auf die grundlegenden Anforderungen und andere relevante Bestimmungen entspricht. Italiano: Dichiarazione di conformità Clarion dichiara che il presente modello FZ502E è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabiliti dalla direttiva 1999/5/ CE Español: Declaración de conformidad Clarion declara que este modelo FZ502E cumple con los requisitos esenciales y otras disposiciones aplicables descritos en la Directiva 1999/5/CE. Svenska: Intyg om överensstämmelse Härmed intygar Clarion att denna modell FZ502E uppfyller kraven i direktiv 1999/5/EG gällande väsentliga egenskaper och övriga relevanta bestämmelser. Polski: Deklaracja zgodności Firma Clarion niniejszym oświadcza, że model FZ502E jest zgodny z istotnymi wymogami oraz innymi odpowiednimi postanowieniami Dyrektywy 1999/5/WE : Δήλωση συμμόρφωσης Εμείς στην Clarion δηλώνουμε ότι αυτό το μοντέλο FZ502E τηρεί τις διατάξεις της Οδηγίας 1999/5/ΕΚ σχετικά με τις ουσιώδεις απαιτήσεις και τους άλλους σχετικούς κανονισμούς. Nederlands: Conformiteitsverklaring Clarion verklaart dat het model FZ502E in overeenstemming is met de essentiële eisen en andere relevante voorschriften van de bepalingen van Richtlijn 1999/5/EC. Clarion Europe S.A.S. Z.I. du Pré à Varois, Route de Pompey, Custines, FRANCE telephone: +(33) facsimile: +(33) Clarion Co., Ltd. All Rights Reserved. Copyright 2012: Clarion Co., Ltd. Printed in China / Imprimé en Chine / Gedruckt in China Stampato in Cina / Gedrukt in China / Impreso en China Tryckt i Kina / Wydrukowano w Chinach / Εκτυπώθηκε στην Κίνα PN:
