1 ΗΥ220 Εργαστήριο Ψηφιακών Κυκλωµάτων Χειµερινό Εξάµηνο Verilog: Τα βασικά ΗΥ220 - Βασίλης Παπαευσταθίου 1

2 Η εξέλιξη στη σχεδίαση ψηφιακών κυκλωµάτων Μεγάλη εξέλιξη τα τελευταία 30 χρόνια Στις αρχές σχεδιάζαµε µε λυχνίες(vacuum tubes) και transistors. Μετα ήρθαν τα ολοκληρωµένα κυκλώµατα ( Integrated Circuits ICs ) SSI λίγες πύλες ( Small Scale Integration) MSI εκατοντάδες πύλες ( Medium Scale Integration) LSI - χιλιάδες πύλες ( Large Scale Integration) VLSI εκατοντάδες χιλιάδες έως πολλά εκατοµµύρια ( Very Large Scale Integration) Ανάγκη για τεχνικές Computer Aided Design (CAD) και γλώσσες περιγραφής υλικού για να µπορούµε να σχεδιάζουµε καιναεπαληθεύουµε τα κυκλώµατα. ΗΥ220 - Βασίλης Παπαευσταθίου 2

3 Τυπική Ροή Σχεδίασης (Design Flow) Requirements RTL Model Simulate Synthesis Gate-level Model Simulate Test Bench ASIC or FPGA Place & Route Timing Model Simulate ΗΥ220 - Βασίλης Παπαευσταθίου 3

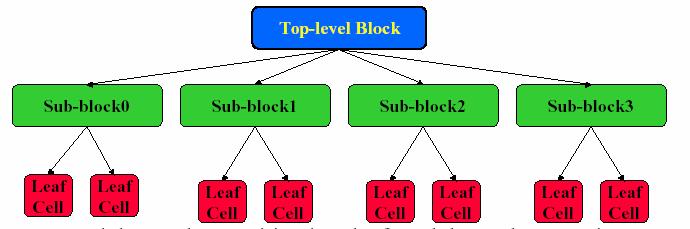

4 Ιεραρχικές Μεθοδολογίες Σχεδίασης Top-Down ή Bottom-Up Συνήθως µια µίξη Τελικό σύστηµα αποτελείται από τα Leaf blocks που τρέχουν όλα παράλληλα. ΗΥ220 - Βασίλης Παπαευσταθίου 4

5 Τι είναι η Verilog; Verilog Hardware Description Language (HDL) Μία υψηλού επιπέδου γλώσσα που µπορεί να αναπαραστεί και να προσοµοιώνει ψηφιακά κυκλώµατα. Hardware concurrency Parallel Activity Flow Semantics for Signal Value and Time Παραδείγµατα σχεδίασης µε Verilog HDL Intel Pentium, AMD K5, K6, Athlon, ARM7, etc Thousands of ASIC designs using Verilog HDL Other HDL : VHDL,SystemC, SystemVerilog ΗΥ220 - Βασίλης Παπαευσταθίου 5

6 Αναπαράσταση Ψηφιακών Συστηµάτων H Verilog HDL χρησιµοποιείται για να φτιάξουµε το µοντέλο ενός συστήµατος. Λόγοι: Ορισµός Απαιτήσεων (requirements specification) Documentation Έλεγχος µέσω προσοµoίωσης (simulation) Λειτουργική Επαλήθευση (formal verification) Μπορούµε νατοσυνθέσουµε! Στόχος Αξιόπιστη διεργασία σχεδίασης µε χαµηλές απαιτήσεις κόστους και χρόνου Αποφυγή και πρόληψη λαθών σχεδίασης ΗΥ220 - Βασίλης Παπαευσταθίου 6

7 Συµβάσεις στην γλώσσα Verilog Η Verilog είναι case sensitive. Λέξεις κλειδιά είναι σε µικρά. Σχόλια Για µία γραµµή είναι// Για πολλές /* */ Βασικές τιµές 1-bit σηµάτων 0: λογική τιµή 0. 1: λογική τιµή 1 x: άγνωστη τιµή z: ασύνδετο σήµα, high impedance ΗΥ220 - Βασίλης Παπαευσταθίου 7

8 Αριθµοί Αναπαράσταση αριθµών <size> <base_format> <number> <size> δείχνει τον αριθµό απο bits <base_format> µπορεί να είναι : d, h, b, o (default: d) Όταν το <size> λείπει το µέγεθος καθορίζεται από τον compiler Όταν το <number> έχει πολλα ψηφία µπορούµε νατο χωρίζουµε µε _ (underscore) όπου θέλουµε 100 // b1111 // 15, 4 bits 6 h3a // 58, 6 bits 6 b // 58, 6 bits 12 h13x // 304+x, 12 bits 8 b10_10_1110 // 174, 8 bits ΗΥ220 - Βασίλης Παπαευσταθίου 8

9 Τελεστές (Operators) Arithmetic + - * / % Logical! && Relational < > <= >= Equality ==!= Bit-wise ~ & ^ ^~ (ή ~^) Reduction & ~& ~ ^ ^~(ή ~^) Shift << >> Concatenation/Replication {A,B, } {4{A}} (πολλούς τελεστέους) Conditional x? y : z (3 τελεστέους) * Εφαρµόζεται µόνο σε έναν τελεστέο ΗΥ220 - Βασίλης Παπαευσταθίου 9

10 Βασικό Block: Module in1 in2 arith out1 module arith (out1, out2, in1, in2); output out1, out2; input in1, in2; out2 endmodule ΗΥ220 - Βασίλης Παπαευσταθίου 10

11 Πόρτες ενός Module in1 in2 in3 arith1 bi_out out module arith1 (bi_out, out, in1, in2, in3); inout bi_out; output out; input in1, in2; input in3; endmodule ΗΥ220 - Βασίλης Παπαευσταθίου 11

12 Modules vs Instances Instantiation είναι η διαδικασία δηµιουργίας αντικειµένου από το module. module module nand(out, nand(out, a, a, b,); b,); input input a, a, b; b; output output out; out; wire wire out out = ~ (a (a & b); b); endmodule endmodule ΗΥ220 - Βασίλης Παπαευσταθίου 12

13 Primitives Επίπεδο Πυλών and, nand, or, nor, xor, xnor, not, buf Παράδειγµα: and N25 (out, A, B) // instance name and #10 (out, A, B) // delay or #15 N33(out, A, B) // name + delay ΗΥ220 - Βασίλης Παπαευσταθίου 13

14 Χρόνος Προσοµοίωσης `timescale <time_unit>/<time_precision> time_unit: µονάδα µέτρησης χρόνου time_precision: ελάχιστο χρόνο βήµατα κατά την προσοµοίωση. Μονάδες χρόνου : s, ms, us, ns, ps, fs #<time> : αναµονή για χρόνο <time> #5 a=8 ( <σήµα> ): αναµονή µέχρι το σήµα νααλλάξειτιµή (posedge clk) // θετική (negedge clk) // αρνητική (a or b or c) ΗΥ220 - Βασίλης Παπαευσταθίου 14

15 Module Body declarations always blocks: Μπορείναπεριέχειπάνω από ένα initial block: Μπορεί να περιέχει ένα ή κανένα. modules/primitives instantiations module module test(a, test(a, b,); b,); input input a;output a;output b; b; reg reg b; b; wire wire c; c; always a)begin a)begin b = #2 #2 a; a; end end always a) a) begin begin b = #2 #2 ~c; ~c; end end not not N1 N1 (c, (c, a) a) initial initial begin begin b = 0; 0; end end endmodule ΗΥ220 - Βασίλης Παπαευσταθίου 15

16 Τύποι µεταβλητών στην Verilog integer // αριθµός wire // καλώδιο σύρµα reg // register tri // tristate ΗΥ220 - Βασίλης Παπαευσταθίου 16

17 Wires Συνδυαστική λογική (δεν έχει µνήµη) Γράφος εξαρτήσεων Μπορεί να περιγράψει και ιδιαίτερα πολύπλοκη λογική wire wire sum sum = a ^ b; b; wire wire c = sum sum b; b; wire wire a = ~d; ~d; wire wire sum; sum; assign sum sum = a ^ b; b; wire wire muxout = (sel (sel == == 1) 1)? a : b; b; wire wire op op = ~(a ~(a & ((b) ((b)? ~c ~c : d) d) ^ (~e)); ΗΥ220 - Βασίλης Παπαευσταθίου 17

18 Σύρµατα και συνδυαστική λογική module endmodule ήλωση εισόδων - εξόδων Concurrent statements module adder(a, b, b, sum, sum, cout); input input a, a, b; b; output sum, sum, cout; cout; wire wire sum sum = a ^ b; b; wire wire cout cout = a & b; b; endmodule ΗΥ220 - Βασίλης Παπαευσταθίου 18

19 Regs και ακολουθιακή λογική Στοιχεία µνήµης κάτι ανάλογο µε µεταβλητές στη C Μόνο regs (οχι wires) παίρνουν τιµή σεinitial και always blocks. Χρήση των begin και end για grouping πολλών προτάσεων Όπου χρησιµοποιούµε reg δεν σηµαίνει οτι θα συµπεριφέρεται σαν καταχωρητής!!! reg reg a; a; initial begin begin a = 0; 0; #5; #5; a = 1; 1; end end reg reg q; q; clk) clk) begin begin q = #2 #2 (load)? d : q; q; end end ΗΥ220 - Βασίλης Παπαευσταθίου 19

20 Regs και συνδυαστική λογική Αν η συνάρτηση F() είναι πολύπλοκη τότε in1 in2 in3 Συνδιαστική Λογική F() out reg reg out; or or in2 in2 or or in3) in3) out out = f(in1,in2,in3); Ισοδύναµα reg reg out; or or in2 in2 or or in3) in3) out out = in1 in1 (in2 (in2 & in3); in3); wire wire out out = in1 in1 (in2 (in2 & in3); in3); ΗΥ220 - Βασίλης Παπαευσταθίου 20

21 Αναθέσεις (Assignments) blocking = clk) begin a = b; c = a; // c παίρνει τιµή τουb end non blocking <= clk) begin a <= b; c <= a; // c παίρνει παλιά τιµή τουa end b b a a c c ΗΥ220 - Βασίλης Παπαευσταθίου 21

22 Assignments: Example time time 0 : a = #10 #10 b time time : c = a a(t=10) = b(t=0) c(t=10) = a(t=10) = b(t=0) time time 0 : #10 #10 time time : a = b time time : c = a a(t=10) = b(t=10) c(t=10) = a(t=10) = b(t=10) time time 0 : a <= <= #10 #10 b time time 0 : c <= <= a a(t=10) = b(t=0) c(t=0) = a(t=0) ΗΥ220 - Βασίλης Παπαευσταθίου 22

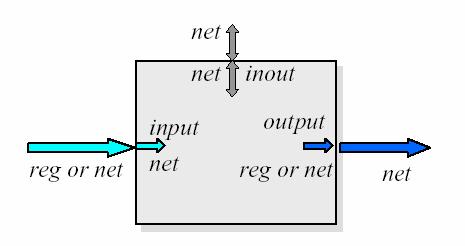

23 Κανόνες Πορτών Module Τα input και inout έχουν τύπο wire µέσα στο module Ta outputs µπορεί να έχουν τύπο wire ή reg ΗΥ220 - Βασίλης Παπαευσταθίου 23

24 Συνδέσεις µεταξύ Instances Με βάση την θέση module adder(sum, In1, In2) adder (A, B, C) // Sum = A, In1 = B, In2 = C Συσχετίζοντας ονόµατα (το καλύτερο) module adder(sum, In1, In2) adder (.In2(B),.In1(A),.Sum(C)) // Sum = C, In1 = A, In2 = B ΗΥ220 - Βασίλης Παπαευσταθίου 24

25 Buses (1/2) in1[1:0] in1[1] in1[0] in2[1:0] in2[1] in2[0] arith2 out[0] out[1:0] out[1] module arith2 (out, in1, in2); output [1:0] out; input [1:0] in1, in2; endmodule ΗΥ220 - Βασίλης Παπαευσταθίου 25

26 Καµία διαφορά στη συµπεριφορά Συµβάσεις: [high : low] [msb : lsb] Προσοχή στις αναθέσεις (µήκη) και τις συνδέσεις εκτός του module Buses (2/2) module adder(a, b, b, sum, sum, cout); input input [7:0] [7:0] a, a, b; b; output [7:0] [7:0] sum; sum; output cout; cout; wire wire [8:0] [8:0] tmp tmp = a + b; b; wire wire [7:0] [7:0] sum sum = tmp[7:0]; wire wire cout cout = tmp[8]; endmodule ΗΥ220 - Βασίλης Παπαευσταθίου 26

27 Conditional Statements If Else Το γνωστό if else Μόνο µεσα σε blocks! Επιτρέπονται πολλαπλά και nested ifs Πολλά Else if... Αν υπάρχει µόνο 1 πρόταση δεν χρειάζεται begin end module mux(a mux(a, b, sel sel, out out ); ); input input [4:0] [4:0] a, a, b; b; input input sel; sel; output [4:0] [4:0] out; out; reg reg [4:0] [4:0] out; or or b or or sel) sel) begin begin if if ( sel sel == == 0 ) begin begin out out <= <= a; a; end end else else out out <= <= b; b; end end endmodule ΗΥ220 - Βασίλης Παπαευσταθίου 27

28 Branch Statement Case Το γνωστό case Μόνο µεσα σε blocks! Μόνο σταθερές εκφράσεις εν υπάρχει break! Υπάρχει default! module mux mux (a (a, b, c, d, sel sel, out out ); ); input input [4:0] [4:0] a, a, b, b, c,d;,d; input input [1:0] [1:0] sel; sel; output [4:0] [4:0] out; out; reg reg [4:0] [4:0] out; or or b or or c or or d or or sel sel ) begin begin case case (sel) (sel) 2 b00: out out <= <= a; a; 2 b01: out out <= <= b; b; 2 b10: out out <= <= c; c; 2 b11: out out <= <= d; d; default: out out <= <= 5 bx; 5 bx; endcase end end endmodule ΗΥ220 - Βασίλης Παπαευσταθίου 28

29 Επίπεδα Αφαίρεσης Κώδικα Η λειτουργία ένος module µπορεί να οριστεί µε διάφορους τρόπους: Behavioral (επίπεδο πιο κοντά στην λογική) Παρόµοια µε την C ο κώδικας δεν έχει άµεση σχέση µε το hardware. π.χ. wire a = b + c Gate level/structural (επίπεδο κοντά στο hardware) Ο κώδικας δείχνει πως πραγµατικά υλοποιειται σε πύλες ηλογική. π.χ. wire sum = a ^ b; wire cout = a & b; ΗΥ220 - Βασίλης Παπαευσταθίου 29

30 Συνθέσιµος Κώδικας Ο Synthesizable κώδικας µπορεί να γίνει synthesize και να πάρουµε gate-level µοντέλο για ASIC/FPGA. π.χ. wire [7:0] sum = tmp[7:0] & {8{a}}; wire cout = tmp[8]; Non-synthesizable κώδικας χρησιµοποιείται µόνο για προσοµοίωση και πετιέται κατά την διαδικασία της σύνθεσης (logic synthesis). π.χ. initial begin a = 0; b = 0; #5 a = 1; b = 1; end ΗΥ220 - Βασίλης Παπαευσταθίου 30

31 Χρήση Καθυστέρησης στην Verilog Λειτουργική Επαλήθευση - Functional Verification (RTL Model) Η καθυστέρηση είναι προσεγγιστική. Π.χ. clk) q <= #2 d; // FF µε 2 µονάδες καθυστέρηση Συνήθως θεωρούµε ότι η συνδιαστική λογική δεν έχει καθυστέρηση.π.χ. wire a = (b & c) d; // µόνο την λειτουργία όχι καθυστέρηση πυλών Η καθυστέρηση χρησιµοποιείται κυρίως στο testbench κώδικα γιαναφτιάξουµε ταinputs. Χρονική Επαλήθευση - Timing Verification Αναλυτικά κάθε πύλη έχει καθυστέρηση. Συνήθως κάνουµε timing verification σε gate-level model το οποίο φτιάχνεται από ένα synthesis tool. ΗΥ220 - Βασίλης Παπαευσταθίου 31

32 Ιεραρχικός Έλεγχος Testing Κάθε module ξεχωριστά Block level simulation Έλεγχος των προδιαγραφών, της λειτουργίας και των χρονισµών των σηµάτων Όλο το design µαζί System level simulation Έλεγχος της συνολικής λειτουργίας και των διεπαφών ΗΥ220 - Βασίλης Παπαευσταθίου 32

33 Έλεγχος σωστής λειτουργίας Testbench : top module που κάνει instantiate το module που τεστάρουµε, δηµιουργεί τις τιµές των εισόδων του (stimulus) και ελέγχει ότι οι έξοδοί του παίρνουν σωστές τιµές. 2 προσεγγίσεις : Έλεγχος εξόδων και χρονισµού µε το µάτι Έλεγχος εξόδων και χρονισµού µέσω κώδικα δλδ. αυτόµατη σύγκριση των αναµενόµενων εξόδων. ΗΥ220 - Βασίλης Παπαευσταθίου 33

34 Ένα απλό «test bench» module module adder(a, adder(a, b, b, sum, sum, cout); cout); module test; test; input input a, a, b; b; reg reg a, a, b; b; output output sum, sum, cout; cout; wire wire s, s, c; c; wire wire sum sum = a ^ b; b; adder adder add0(a, b, b, s, s, c); wire c); wire cout cout = a & b; b; endmodule initial begin endmodule begin a = 0; 0; b = 0; 0; #5 #5 $display("a: %x, %x, b: b: %x, %x, s: s: %x, %x, c: c: %x", %x", a, a, b, b, s, s, c); c); a = 1; 1; #5 #5 $display("a: %x, %x, b: b: %x, %x, s: s: %x, %x, c: c: %x", %x", a, a, b, b, s, s, c); c); b = 1; 1; #5 #5 $display("a: %x, %x, b: b: %x, %x, s: s: %x, %x, c: c: %x", %x", a, a, b, b, s, s, c); c); a = 0; 0; #5 #5 $display("a: %x, %x, b: b: %x, %x, s: s: %x, %x, c: c: %x", %x", a, a, b, b, s, s, c); c); end end endmodule ΗΥ220 - Βασίλης Παπαευσταθίου 34

35 Μετρητής 8 bits (1/3) module counter(clk, reset, out); out); input input clk, clk, reset; output [7:0] [7:0] out; out; wire wire [7:0] [7:0] next_value = out out + 1; 1; reg reg [7:0] [7:0] out; out; clk) clk) begin begin if if (reset) out out = #2 #2 8 b0; 8 b0; else else! out out = #2 #2 next_value; end end endmodule module clk(out); output out; out; reg reg out; out; initial out out = 1 b0; 1 b0; always out out = #10 #10 ~out; ~out; endmodule ΗΥ220 - Βασίλης Παπαευσταθίου 35

36 Μετρητής 8 bits (2/3) module test; test; wire wire clk; clk; reg reg reset; wire wire [7:0] [7:0] count; clock clock clk0(clk); counter cnt0(clk, reset, count);! initial begin begin reset reset = 1; clk); clk); clk); reset reset = #2 #2 0; clk); clk); #300; #300; $stop; end end endmodule ΗΥ220 - Βασίλης Παπαευσταθίου 36

37 Μετρητής 8 bits (3/3) clk reset count counter.v clock.v test.v ΗΥ220 - Βασίλης Παπαευσταθίου 37
