Τίτλος Μαθήματος. Ενότητα 1: Βασικές αρχές και γνώσεις υποβάθρου. Αριάδνη Αργυράκη Σχολή Θετικών Επιστημών Τμήμα Γεωλογίας και Γεωπεριβάλλοντος

Transcript

1 Τίτλος Μαθήματος Ενότητα 1: Αριάδνη Αργυράκη Σχολή Θετικών Επιστημών Τμήμα Γεωλογίας και Γεωπεριβάλλοντος

2 Βασικές αρχές και γνώσεις υποβάθρου Κινητική Δυναμική Γεωχημικών Συστημάτων

3 Περιεχόμενα ενότητας 1. Μοντέλα εισροής εκροής 2. Χρόνοι παραμονής χημικών στοιχείων σε «ταμιευτήρες» 3. Κινητική χημικών αντιδράσεων 4. Παράγοντες ταχύτητας αντιδράσεων 3

4 ΓΕΩΧΗΜΙΚΑ ΣΥΣΤΗΜΑΤΑ (box models) Βροχόπτωση Εξάτμιση ΥΔΡΟΣΦΑΙΡΑ Χημική ιζηματογένεση Υδροθερμική Δραστηριότητα ΑΤΜΟΣΦΑΙΡΑ Τροφή Αποσάθρωση ΛΙΘΟΣΦΑΙΡΑ Αναπνοή / Φωτοσύνθεση ΒΙΟΣΦΑΙΡΑ Βιοορυκτογένεση Ηφαιστειακές Εκρήξεις 4

5 ΜΟΝΤΕΛΑ ΕΙΣΡΟΗΣ - ΕΚΡΟΗΣ Εισροή F in = QC in Ταμιευτήρας Μrez = VCrez Εκροή F out = QC out F = ροή χημικών φάσεων (μάζα/ χρόνο) Q = παροχή (όγκος/ χρόνο) V = όγκος ταμιευτήρα C = συγκέντρωση (μάζα/ όγκο) 5

6 ΣΤΑΘΕΡΗ ΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ Εισροή F in = QC in Ταμιευτήρας Μrez = VCrez Εκροή F out = QC out Το σύστημα σε σταθερή κατάσταση όταν F in = F out ΔΗΛΑΔΗ ο ρυθμός εισροής ισούται με τον ρυθμό εκροής έτσι ώστε η ολική ποσότητα μιας ουσίας στον ταμιευτήρα ανά πάσα στιγμή να παραμένει σταθερή. 6

7 ΧΡΟΝΟΣ ΠΑΡΑΜΟΝΗΣ Χρόνος παραμονής (t R ) μιας χημικής φάσης είναι ο μέσος χρόνος για τον οποίο ένα άτομο ή χημική ένωση παραμένει εντός του ταμιευτήρα. ΔΗΛΑΔΗ ποσότητα ουσίας στον ταμιευτήρα ρυθμός προσθήκης (απομάκρυνσης) ή t R V res F C out res 7

8 ΥΔΡΟΛΟΓΙΚΟΣ ΚΥΚΛΟΣ ΑΤΜΟΣΦΑΙΡΑ 0.13 x kg Βροχόπτωση Εξάτμιση 0.99 x kg /y 0.63 x kg /y Βροχόπτωση ΛΙΜΝΕΣ & ΠΟΤΑΜΙΑ 3.5 x kg /y 0.3 x kg Εξάτμιση 3.86 x kg /y Απορροή 0.36 x kg /y ΩΚΕΑΝΟΙ x kg 8

9 Χρόνος παραμονής νερού στην ατμόσφαιρα 17 M res kg tr 0.029y 10. 6d 17 1 F kg y out! Συνέπεια υπερθέρμανσης του πλανήτη η επιτάχυνση του υδρολογικού κύκλου: Μικρός χρόνος παραμονής υδρατμών στην ατμόσφαιρα η αύξηση ρυθμού εξάτμισης λόγω θέρμανσης του πλανήτη προκαλεί αύξηση ποσότητας βροχοπτώσεων. 9

10 ΑΔΡΑΝΕΙΣ ΧΗΜΙΚΕΣ ΦΑΣΕΙΣ Εισροή F in = QC in Ταμιευτήρας Μrez = VCrez Εκροή F out = QC res Οι αδρανείς φάσεις δεν λαμβάνουν μέρος σε αντιδράσεις C out = C rez σύμφωνα με το νόμο διατήρησης μάζας είναι: dm dt V Q res dc dt F res in F C out res V C in dc dt res Q( C in C res ) 10

11 ΑΔΡΑΝΗ ΣΤΟΙΧΕΙΑ Έστω ότι διακόπτουμε την εισροή στο σύστημα (C in = 0) και αφήνουμε το σύστημα να εξελιχθεί: V Q dc dt res C res 0 C res C 0 res t exp V / Q C 0 C res C 0 t exp th Όπου V/Q = t H ο χρόνος παραμονής της ουσίας στον ταμιευτήρα 0 t H t 11

12 ΤΑΧΥΤΗΤΑ ΧΗΜΙΚΩΝ ΑΝΤΙΔΡΑΣΕΩΝ Έστω η αμφίδρομη αντίδραση: A B η ταχύτητά της προς τα δεξιά είναι: db/dt = k f [A] και προς τα αριστερά είναι: da/dt = k r [B] Σε κατάσταση ισορροπίας είναι: db/dt = da/dt και k f [A] = k r [B] Η σταθερά ισορροπίας της αντίδρασης είναι: K eq = [B] / [A] = k f / k r 12

13 ΤΑΧΥΤΗΤΑ ΧΗΜΙΚΩΝ ΑΝΤΙΔΡΑΣΕΩΝ Για στοιχειακές αντιδράσεις της μορφής: aa + bb cc + dd η ταχύτητα προς τα δεξιά είναι: R = k f [A] a [B] b όπου n= a+b η τάξη της αντίδρασης.! Οι αντιδράσεις που συμβαίνουν στη φύση σπάνια είναι στοιχειακές. Η ταχύτητα εξέλιξης τους προσδιορίζεται πειραματικά. π.χ. για τη διάλυση του ορυκτού γύψος ισχύει: CaSO 4.2H 2 O Ca 2+ + SO H 2 O Η ταχύτητα της αντίδρασης έχει υπολογιστεί ως: d[a]/dt = ka w (C s -C) Όπου k = 2x10-6 m/s, A w = υγρή επιφάνεια (m 2 ) εκτεθειμένη σε 1m 3 νερού και C s =15.5 mol/ m 3 (Langmuir and Melchior, 1985) 13

14 ΧΡΟΝΟΣ ΗΜΙΣΙΑΣ ΖΩΗΣ Ο χρόνος που απαιτείται για να ελαττωθεί η ποσότητα της φάσης Α στο ήμισυ της αρχικής. Για αντιδράσεις πρώτης τάξης είναι: 1.0 da/dt = -k f [A] ln A = ln A o k f t A = A o e -kf t 0.5 για Α = A o /2: t 1/2 = 0.693/ k f 0 t 1/2 t 14

15 ΑΝΤΙΔΡΩΝΤΕΣ ΦΑΣΕΙΣ ΣΕ ΑΝΟΙΧΤΑ ΣΥΣΤΗΜΑΤΑ Εισροή F in = QC in Ταμιευτήρας ΑB Εκροή F out = QC out Για αντιδράσεις 1ης τάξης εντός του ταμιευτήρα (Α Β) ισχύει: A] [ B] res 1 K eq t1/ 0.693t [ 2 H 15

16 ΤΑΧΥΤΗΤΑ ΑΝΤΙΔΡΑΣΗΣ-ΧΡΟΝΟΣ ΠΑΡΑΜΟΝΗΣ Βρόχινο νερό Ποτάμιο νερό Χρόνος παραμονής t R Λιμναίο νερό Υπόγειο νερό Ωκεάνιο νερό sec min ώρες ημέρες μήνες έτη 10 6 έτη Ιόν-ιόν Αέριο-νερό υδρόλυση προσρόφηση Καθίζηση - διάλυση Ανακρυστάλλωση ορυκτών Ταχύτητα αντίδρασης t 1/2 16

17 Επίτευξη χημικής ισορροπίας σε γεωχημικές αντιδράσεις t 1/2 < t R Η διεργασία φτάνει σε χημική ισορροπία στο συγκεκριμένο ταμιευτήρα π.χ. αντιδράσεις αερίου- νερού στους ωκεανούς t 1/2 > t R Η διεργασία δεν φτάνει σε χημική ισορροπία στο συγκεκριμένο ταμιευτήρα π.χ. αντιδράσεις διάλυσης στο ποτάμιο νερό 17

18 Ενέργεια συστήματος ΤΑΧΥΤΗΤΑ ΑΝΤΙΔΡΑΣΗΣ-ΘΕΡΜΟΚΡΑΣΙΑ 0 A+B C+D AB A+B ΔG Πορεία αντίδρασης Εξίσωση Arrhenious Ε α k C+D Aexp ΔGr E RT a Η ταχύτητα της αντίδρασης μπορεί να αυξηθεί με αύξηση της θερμοκρασίας οπότε τα συστατικά Α και Β αποκτούν την απαραίτητη ενέργεια ενεργοποίησης Ε α Όπου k η ταχύτητα της αντίδρασης 18

19 Ζώνη αντίδρασης ΤΑΧΥΤΗΤΑ ΑΝΤΙΔΡΑΣΗΣ-ΔΙΑΧΥΣΗ Μετά την έναρξη σχηματισμού των προϊόντων μιας αντίδρασης το φαινόμενο της διάχυσης επηρεάζει σημαντικά το ρυθμό εξέλιξης της αντίδρασης. Επιφάνεια αντίδρασης διάχυση ορυκτό διάλυμα διάχυση 19

20 ΤΑΧΥΤΗΤΑ ΑΝΤΙΔΡΑΣΗΣ-ΔΙΑΧΥΣΗ Pb-αλουνίτης καθιζάνει σε δακτύλιο περιφερειακά κόκκου μεταλλουργικής σκωρίας, σταματώντας την εξέλιξη της αποσάθρωσής της. 20

21 Σκάγι Μεταλλικός Pb Διεργασία-μοντέλο διασποράς του μολύβδου στο έδαφος Διαβρωμένο Σκάγι Οξειδωμένος Pb (PbO) Επιφάνεια εδάφους Βάθος PbΟ + CO 2 (Η 2 CO 3 ) Pb 3 (CO 3 ) 2 (OH) 2 +PbCO 3 Επαναδιαλυτοποίηση λόγω όξινων συνθηκών στο έδαφος Pb 3 (CO 3 ) 2 (OH) 2 +PbCO 3 + Η + Pb 2+ + HCO cm Κόκκος ανθρακικού ορυκτού Επανακαθίζηση δευτερογενών Pb 3 (CO 3 ) 2 (OH) 2 +PbCO 3 (Πετρακάκη, 2009) -10cm 21

22 Πείραμα διάβρωσης σκαγιών Pb σε τυπικό έδαφος (HS) της περιοχής Υμηττού Σχηματισμός κρυστάλλων ανθρακικών φάσεων του Pb (υδροκερουασίτης, κερουσσίτης) (Πετρακάκη, 2009) 22

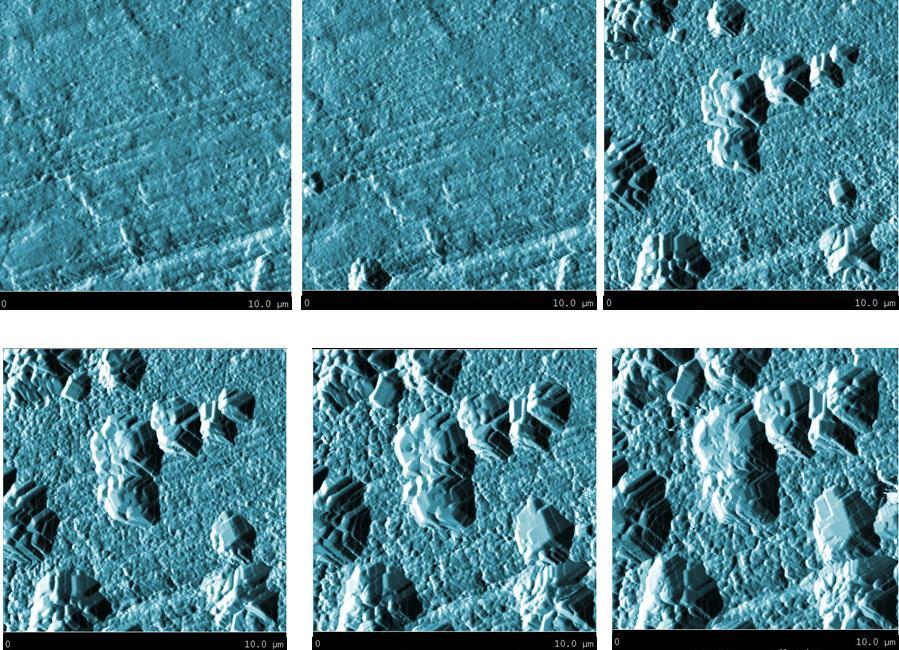

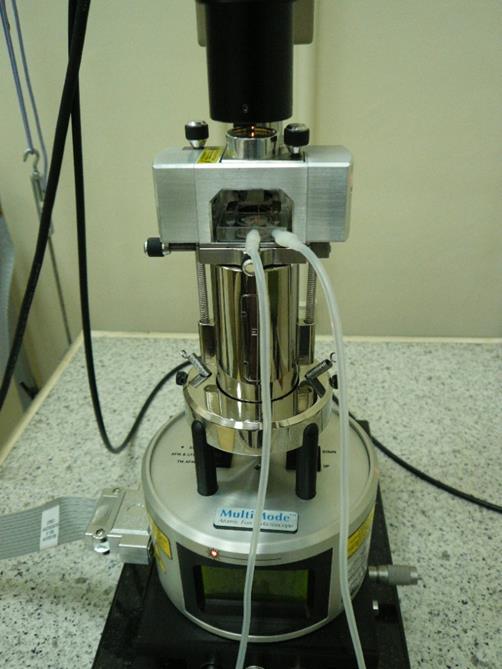

23 Ταχύτητα αντίδρασης-τοπολογία επιφάνειας ορυκτών Μελέτη ανάπτυξης ανθρακικών φάσεων Pb στην επιφάνεια φύλλου μεταλλικού Pb με χρήση AFM (Atomic Force Microscopy) In-situ μελέτη της εξέλιξης του φαινομένου μετά από επίδραση διαλύματος H2CO3 γνωστής συγκέντρωσης (Argyraki et al. 2011) 23

24 Ταχύτητα αντίδρασης-τοπολογία επιφάνειας ορυκτών 24

25 Ταχύτητα αντίδρασης-τοπολογία επιφάνειας ορυκτών 25

26 Ταχύτητα αντίδρασης-τοπολογία επιφάνειας ορυκτών 26

27 Χρηματοδότηση Το παρόν εκπαιδευτικό υλικό έχει αναπτυχθεί στo πλαίσιo του εκπαιδευτικού έργου του διδάσκοντα. Το έργο «Ανοικτά Ακαδημαϊκά Μαθήματα στο Πανεπιστήμιο Αθηνών» έχει χρηματοδοτήσει μόνο την αναδιαμόρφωση του εκπαιδευτικού υλικού. Το έργο υλοποιείται στο πλαίσιο του Επιχειρησιακού Προγράμματος «Εκπαίδευση και Δια Βίου Μάθηση» και συγχρηματοδοτείται από την Ευρωπαϊκή Ένωση (Ευρωπαϊκό Κοινωνικό Ταμείο) και από εθνικούς πόρους. 27
