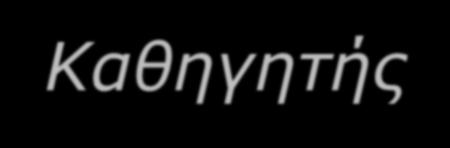

1 ΤΗΛΕΠΙΣΚΟΠΗΣΗ (E6205) Βασιλάκης Εμμανουήλ Επίκ. Καθηγητής

Ιδιότητες φασματικών περιοχών υπο-μπλε (0,40-0,45μm coastal blue): επιτρέπει διείσδυση στις υδάτινες μάζες σε αρκετά μεγάλα βάθη και υποστηρίζει βαθυμετρικές μελέτες καθώς επίσης και χαρτογράφηση

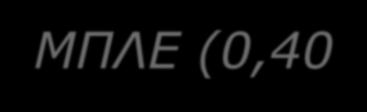

2 Ιδιότητες φασματικών περιοχών υπο-μπλε (0,40-0,45μm coastal blue): επιτρέπει διείσδυση στις υδάτινες μάζες σε αρκετά μεγάλα βάθη και υποστηρίζει βαθυμετρικές μελέτες καθώς επίσης και χαρτογράφηση υποθαλάσσιας βλάστησης. ΜΠΛΕ (0,45-0,52μm - blue): επιτρέπει την διείσδυση στις υδάτινες μάζες και συνεισφέρει σημαντικά στην ανάλυση της χρήσης γης, διάκριση των εδαφών και διαφορών στα χαρακτηριστικά της βλάστησης. ΠΡΑΣΙΝΟ (0,52-0,60μm - green): αντιστοιχεί στο ανακλώμενο πράσινο της υγιούς βλάστησης. Συνδέει την περιοχή μεταξύ των φασματικών ζωνών μπλε και κόκκινου, που απορροφούνται από τη χλωροφύλλη των φυτών. ΚΟΚΚΙΝΟ (0,63-0,69μm - red): αποτελεί την σημαντικότερη φασματική ζώνη για την διάκρισή της βλάστησης, λόγω της μεγάλης απορρόφησης του συγκεκριμένου μήκους κύματος από τη χλωροφύλλη, στην περίπτωση υγιούς βλάστησης. Επίσης, βοηθάει στην οριοθέτηση των εδαφών και των γεωλογικών σχηματισμών. Τηλεπισκόπηση ΕΜΜΑΝΟΥΗΛ ΒΑΣΙΛΑΚΗΣ

Ιδιότητες φασματικών περιοχών Κοντινό ΥΠΕΡΥΘΡΟ (0,76-0,90μm - near infrared): έχει πολύ καλή απόκριση για τη διάκριση του περιεχομένου της βιομάζας που αποτυπώνεται σε μία εικόνα.

3 Ιδιότητες φασματικών περιοχών Κοντινό ΥΠΕΡΥΘΡΟ (0,76-0,90μm - near infrared): έχει πολύ καλή απόκριση για τη διάκριση του περιεχομένου της βιομάζας που αποτυπώνεται σε μία εικόνα. Επίσης, βοηθάει στην αναγνώριση των καλλιεργειών και στην μεγιστοποίηση της αντίθεσης μεταξύ γυμνού εδάφους - καλλιέργειας και μεταξύ εδάφους - υδάτινων μαζών. Μέσο ΥΠΕΡΥΘΡΟ (1,55-1,75μm - middle infrared): είναι πολύ ευαίσθητο στο ποσό της υγρασίας που υπάρχει σε έδαφος και βλάστηση. Πλεονέκτημά της είναι η διείσδυσή της σε μικρού πάχους νέφωση και μπορεί να χρησιμοποιηθεί για τη διάκριση μεταξύ χιονιού, σύννεφων και πάγου. Προσδίδει αρκετά καλή αντίθεση σε διαφορετικού τύπου βλάστηση, η οποία μπορεί να σχετίζεται άμεσα με την επιφανειακή μεταβολή της λιθολογικής σύστασης. Μέσο ΥΠΕΡΥΘΡΟ (2,08-2,35μm - middle infrared): συμπίπτει με τη φασματική περιοχή απορρόφησης από τα ιόντα υδροξυλίου που περιέχονται σε πολλά ορυκτά και κατά συνέπεια βοηθάει στη διάκριση των γεωλογικών σχηματισμών και στον εντοπισμό ζωνών υδροθερμικής εξαλλοίωσης σε ηφαιστειακά πετρώματα. Τηλεπισκόπηση ΕΜΜΑΝΟΥΗΛ ΒΑΣΙΛΑΚΗΣ

4 ΨΕΥΔΕΓΧΡΩΜΕΣ ΔΙΑΧΡΟΝΙΚΕΣ ΕΙΚΟΝΕΣ ΑΠΟ ΔΟΡΥΦΟΡΙΚΑ ΔΕΔΟΜΕΝΑ Διαχρονικός Συνδυασμός Καναλιών Ψευδ-έγχρωμη εικόνα αναθέτοντας διαφορετικές χρονικές λήψεις στα τρία βασικά χρώματα Τηλεπισκόπηση ΕΜΜΑΝΟΥΗΛ ΒΑΣΙΛΑΚΗΣ

5 ΨΕΥΔΕΓΧΡΩΜΕΣ ΔΙΑΧΡΟΝΙΚΕΣ ΕΙΚΟΝΕΣ ΑΠΟ ΔΟΡΥΦΟΡΙΚΑ ΔΕΔΟΜΕΝΑ 6 Datasets 1 Landsat Band 3 Temporal periods Τηλεπισκόπηση ΕΜΜΑΝΟΥΗΛ ΒΑΣΙΛΑΚΗΣ

6 Band 1 (0.45 to 0.52 μm) Landsat-5 TM 1992 Landsat-5 TM 2000 Landsat-7 ETM 2005 Τηλεπισκόπηση ΕΜΜΑΝΟΥΗΛ ΒΑΣΙΛΑΚΗΣ

7 Band 3 (0.63 to 0.69 μm) Ortho Photos (1996) Τηλεπισκόπηση ΕΜΜΑΝΟΥΗΛ ΒΑΣΙΛΑΚΗΣ QuickBird-2 (2002)

8 Τηλεπισκόπηση ΕΜΜΑΝΟΥΗΛ ΒΑΣΙΛΑΚΗΣ Band 4 (0.76 to 0.90 μm)

9 Τηλεπισκόπηση ΕΜΜΑΝΟΥΗΛ ΒΑΣΙΛΑΚΗΣ Band 5 (1.55 to 1.75 μm)

10 Τηλεπισκόπηση ΕΜΜΑΝΟΥΗΛ ΒΑΣΙΛΑΚΗΣ Band 7 (2.08 to 2.35 μm)

38 30'N 38 35'N ΨΕΥΔΕΓΧΡΩΜΕΣ ΔΙΑΧΡΟΝΙΚΕΣ ΕΙΚΟΝΕΣ ΑΠΟ ΔΟΡΥΦΟΡΙΚΑ ΔΕΔΟΜΕΝΑ 22 5'E

90 μm) MORNOS ARTIFICIAL LAKE Legend q R G B Landsat 5 9/2/1992 Landsat 7

5 0 1 2 3 4 Km 22 0'E 22 5'E 22 10'E 22 15'E Vassilakis, E.

11 38 30'N 38 35'N ΨΕΥΔΕΓΧΡΩΜΕΣ ΔΙΑΧΡΟΝΙΚΕΣ ΕΙΚΟΝΕΣ ΑΠΟ ΔΟΡΥΦΟΡΙΚΑ ΔΕΔΟΜΕΝΑ 22 5'E 22 10'E 22 15'E Band 4 (0.76 to 0.90 μm) MORNOS ARTIFICIAL LAKE Legend q R G B Landsat 5 9/2/1992 Landsat 7 Landsat 7 6/28/2000 8/13/ Km 22 0'E 22 5'E 22 10'E 22 15'E Vassilakis, E., and Verykiou-Papaspiridakou, Ε., 2011, Geomorphological and Environmental changes in Western Greece: a remote sensing perspective: Bulletin of the Geological Society of Greece, v. XLIV, p

21 5'E 21 0'E ΨΕΥΔΕΓΧΡΩΜΕΣ ΔΙΑΧΡΟΝΙΚΕΣ ΕΙΚΟΝΕΣ ΑΠΟ ΔΟΡΥΦΟΡΙΚΑ ΔΕΔΟΜΕΝΑ 39

Landsat 7 Landsat 7 6/28/2000 8/13/2005 q 1 0.5 0 1 2 3 4 Km Band 4 (0.

12 21 5'E 21 0'E ΨΕΥΔΕΓΧΡΩΜΕΣ ΔΙΑΧΡΟΝΙΚΕΣ ΕΙΚΟΝΕΣ ΑΠΟ ΔΟΡΥΦΟΡΙΚΑ ΔΕΔΟΜΕΝΑ 39 10'N 39 15'N ¹ ARACHTHOS ARTIFICIAL LAKE Legend R G B Landsat 5 9/2/1992 Landsat 7 Landsat 7 6/28/2000 8/13/2005 q Km Band 4 (0.76 to 0.90 μm) 39 10'N 39 15'N Vassilakis, E., and Verykiou-Papaspiridakou, Ε., 2011, Geomorphological and Environmental changes in Western Greece: a remote sensing perspective: Bulletin of the Geological Society of Greece, v. XLIV, p

38 45'N ΨΕΥΔΕΓΧΡΩΜΕΣ ΔΙΑΧΡΟΝΙΚΕΣ ΕΙΚΟΝΕΣ ΑΠΟ ΔΟΡΥΦΟΡΙΚΑ ΔΕΔΟΜΕΝΑ 21 5'E 21 10'E

Landsat 7 9/2/1992 6/28/2000 8/13/2005 1 0.5 0 1 2 3 4 Km Band 4 (0.76 to 0.

13 38 45'N ΨΕΥΔΕΓΧΡΩΜΕΣ ΔΙΑΧΡΟΝΙΚΕΣ ΕΙΚΟΝΕΣ ΑΠΟ ΔΟΡΥΦΟΡΙΚΑ ΔΕΔΟΜΕΝΑ 21 5'E 21 10'E 21 15'E 21 20'E AMVRAKIA NATURAL LAKE q Legend R G B Landsat 5 Landsat 7 Landsat 7 9/2/1992 6/28/2000 8/13/ Km Band 4 (0.76 to 0.90 μm) 21 5'E 21 10'E 21 15'E 21 20'E Vassilakis, E., and Verykiou-Papaspiridakou, Ε., 2011, Geomorphological and Environmental changes in Western Greece: a remote sensing perspective: Bulletin of the Geological Society of Greece, v. XLIV, p

38 40'N ΨΕΥΔΕΓΧΡΩΜΕΣ ΔΙΑΧΡΟΝΙΚΕΣ ΕΙΚΟΝΕΣ ΑΠΟ ΔΟΡΥΦΟΡΙΚΑ ΔΕΔΟΜΕΝΑ 21 50'E

7 9/2/1992 6/28/2000 8/13/2005 1 0.5 0 1 2 3 4 Km Band 4 (0.76 to 0.

, 2011, Geomorphological and Environmental changes in Western Greece: a

14 38 40'N ΨΕΥΔΕΓΧΡΩΜΕΣ ΔΙΑΧΡΟΝΙΚΕΣ ΕΙΚΟΝΕΣ ΑΠΟ ΔΟΡΥΦΟΡΙΚΑ ΔΕΔΟΜΕΝΑ 21 50'E 21 55'E EVINOS ARTIFICIAL LAKE q Legend R G B Landsat 5 Landsat 7 Landsat 7 9/2/1992 6/28/2000 8/13/ Km Band 4 (0.76 to 0.90 μm) 21 50'E 21 55'E Vassilakis, E., and Verykiou-Papaspiridakou, Ε., 2011, Geomorphological and Environmental changes in Western Greece: a remote sensing perspective: Bulletin of the Geological Society of Greece, v. XLIV, p

15 ΨΕΥΔΕΓΧΡΩΜΕΣ ΔΙΑΧΡΟΝΙΚΕΣ ΕΙΚΟΝΕΣ ΑΠΟ Α/Φ Vassilakis, E., and Papadopoulou-Vrynioti, K., 2014, Quantification of Deltaic Coastal Zone Change Based on Multi-Temporal High Resolution Earth Observation Techniques: ISPRS Int. J. Geo-Inf., v. 3, p

, 2014, Quantification of Deltaic Coastal Zone Change Based on

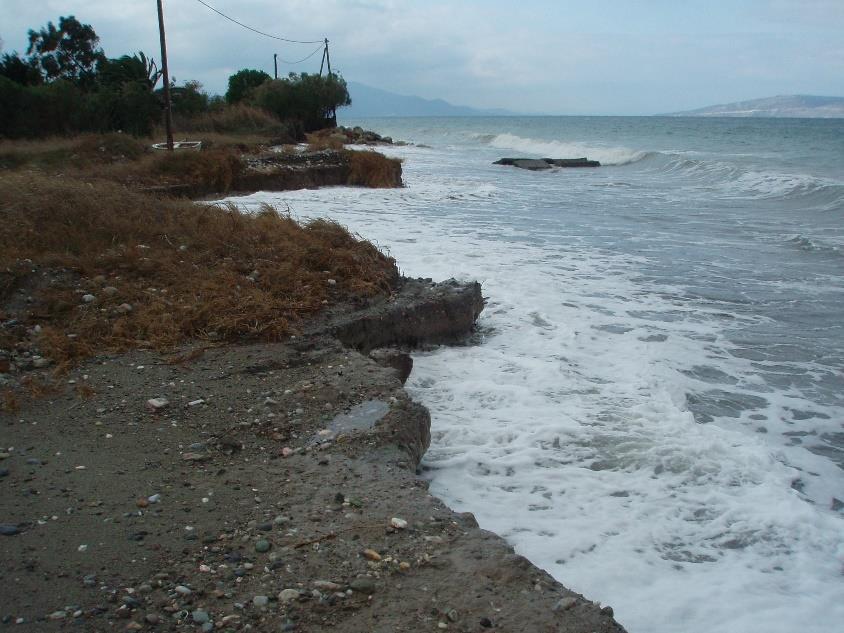

16 ΨΕΥΔΕΓΧΡΩΜΕΣ ΔΙΑΧΡΟΝΙΚΕΣ ΕΙΚΟΝΕΣ ΑΠΟ Α/Φ Vassilakis, E., and Papadopoulou-Vrynioti, K., 2014, Quantification of Deltaic Coastal Zone Change Based on Multi-Temporal High Resolution Earth Observation Techniques: ISPRS Int. J. Geo-Inf., v. 3, p

Zone Change Based on Multi-Temporal High

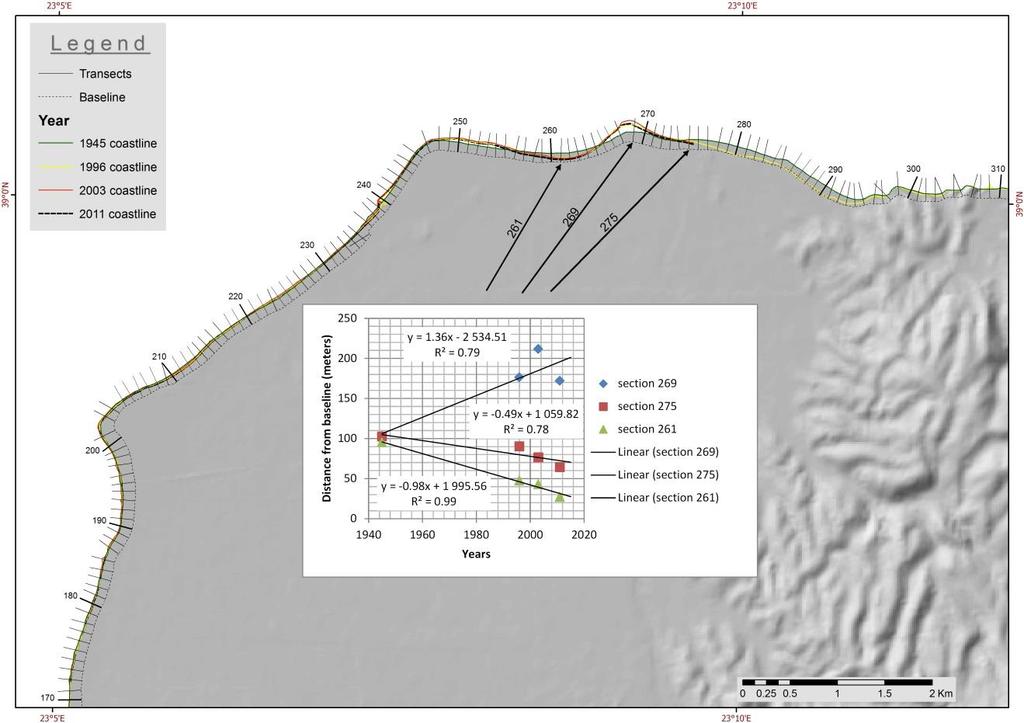

17 ΠΟΣΟΤΙΚΟΠΟΙΗΣΗ ΜΕΤΑΤΟΠΙΣΗΣ ΑΚΤΟΓΡΑΜΜΗΣ Vassilakis, E., and Papadopoulou-Vrynioti, K., 2014, Quantification of Deltaic Coastal Zone Change Based on Multi-Temporal High Resolution Earth Observation Techniques: ISPRS Int. J. Geo-Inf., v. 3, p

ΣΥΜΠΕΡΑΣΜΑΤΑ Το τοπίο της Ελλάδας μεταβάλλεται ταχύτατα λόγω φυσικών και ανθρωπογενών διεργασιών Οι τεχνικές της Τηλεανίχνευσης μπορούν να εντοπίσουν κα να ποσοτικοποιήσουν αυτές τις μεταβολές

18 ΣΥΜΠΕΡΑΣΜΑΤΑ Το τοπίο της Ελλάδας μεταβάλλεται ταχύτατα λόγω φυσικών και ανθρωπογενών διεργασιών Οι τεχνικές της Τηλεανίχνευσης μπορούν να εντοπίσουν κα να ποσοτικοποιήσουν αυτές τις μεταβολές Ιδανική διαχρονική επεξεργασία επιτυγχάνεται όταν: χρησιμοποιούνται πολλά κανάλια υπάρχει πυκνή χρονοσειρά γίνεται προσεκτική ατμοσφαιρική διόρθωση γίνεται προσεκτική γεωμετρική διόρθωση Τηλεπισκόπηση ΕΜΜΑΝΟΥΗΛ ΒΑΣΙΛΑΚΗΣ
