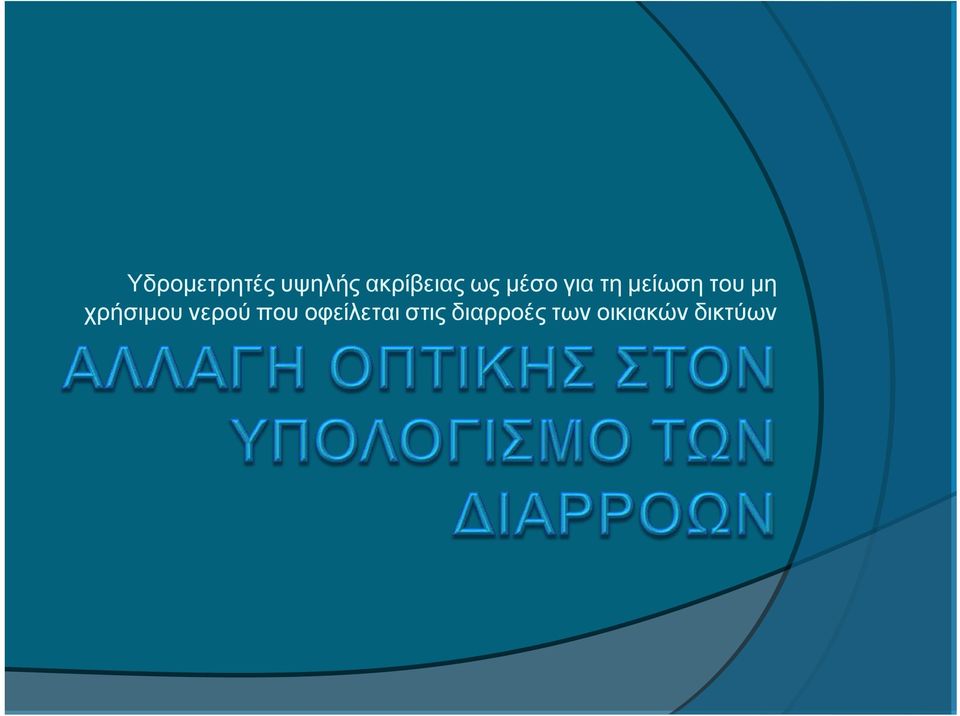

1 Υδρομετρητές υψηλής ακρίβειας ως μέσο για τη μείωση του μη χρήσιμου νερού που οφείλεται στις διαρροές των οικιακών δικτύων

2 Ε.ΥΔ.Α.Π. ΕΤΑΙΡΕΙΑ ΥΔΡΕΥΣΗΣ & ΑΠΟΧΕΤΕΥΣΗΣ ΠΡΩΤΕΥΟΥΣΑΣ Η Ε.ΥΔ.Α.Π. Α.Ε. είναι η μεγαλύτερη εταιρεία ύδρευσης αποχέτευσης στην Ελλάδα με αρμοδιότητα : την συλλογή, μεταφορά και επεξεργασία του νερού την παραγωγή υψηλής ποιότητας πόσιμου νερού για τους κατοίκους της ευρύτερης περιοχής των Αθηνών την διανομή και λειτουργία του δικτύου ύδρευσης την συλλογή, μεταφορά, επεξεργασία και διάθεση των λυμάτων Η Ε.ΥΔ.Α.Π. ιδρύθηκε το 1980 με τη συνένωση της Ελληνικής Εταιρείας Υδάτων ΕΕΥ (έτος ίδρυσης 1974, παίρνοντας τη σκυτάλη από την Αμερικάνικη εταιρεία ULEN (1930)) και του Οργανισμού Αποχέτευσης Πρωτευούσης ΟΑΠ (έτος ίδρυσης 1950).

3 ΔΙΚΤΥΟ ΥΔΡΕΥΣΗΣ Εξυπηρετούμενος Πληθυσμός: κάτοικοι Νομού Αττικής Πελάτες Υδρομετρητές: (από Φ 5/8 έως 6 ) Συνολικό μήκος δικτύου: Μέση Ημερήσια Κατανάλωση: Κατανάλωση: km (συν km συνδέσεις) m3/ημέρα (από έως m3/ημέρα) 63 % οικιακή χρήση 20 % Δήμοι 10 % βιομηχανίες 7 % άλλες χρήσεις (άρδευση, δημ. κτίρια ) 4 ΜονάδεςΕπεξεργασίαςΝερού: συνολικής δυναμικότητας m3/ημ.

4 ΗΕ.ΥΔ.Α.Π. πρέπει να παρέχει νερό σε περιοχές υψομέτρου από έως (μέσο υψόμετρο εγκαταστάσεων επεξεργασίας νερού ) χρησιμοποιώντας: 45 δεξαμενές (συνολική χωρητικότητα m 3 ) 70 Αντλιοστάσια (συνολικής εγκατεστημένης ισχύος HP) 550 πιεζοθραυστικές δικλείδες (Φ50 έως Φ600) δικλείδες 210 ζώνες πίεσης

5 Οι επιπτώσεις των απωλειών νερού Περιβαλλοντικές

6 Οι επιπτώσεις των απωλειών νερού Οικονομικές

7 Οι επιπτώσεις των απωλειών νερού Ενεργειακές

8 Οι επιπτώσεις των απωλειών νερού Κοινωνικές

9 Ιστορική ανασκόπηση: 80 Υπολογισμός υδάτινου ισοζυγίου Φυσικές (πραγματικές) απώλειες Διαρροή στο κεντρικό δίκτυο μεταφοράς ή/και διανομής Διαρροή και υπερχείλιση στις δεξαμενές του δικτύου Διαρροή στις οικιακές συνδέσεις έως το σημείο του υδρομετρητή

10 Ιστορική ανασκόπηση: 90 Υπολογισμός υδάτινου ισοζυγίου Φαινομενικές απώλειες Υποεγγραφή υδρομετρητών Μη εγκεκριμένη κατανάλωση (παράνομες συνδέσεις) Εκτιμώμενη μη καταμετρημένη κατανάλωση Λάθηστηλήψηδεδομένων

11 Προσέγγιση των απωλειών νερού σήμερα Μη τιμολογούμενο νερό: Πραγματικές απώλειες + Φαινομενικές Απώλειες + Μη τιμολογημένη εγκεκριμένη κατανάλωση = αυστηρά οικονομική προσέγγιση

12 Προσέγγιση των απωλειών νερού σήμερα

13 Απώλεια νερού=οικονομική απώλεια; Μήπως λείπει κάτι; Το περιβαλλοντικό κόστος; Η επιρροή στην κοινωνία; Η σπατάλη ενέργειας; Η εκτίμηση του κόστους είναι σωστή;

14 Είναι η οικονομική εκτίμηση του κόστους σωστή; Παγκοσμίως και σύμφωνα με τις προσεγγίσεις της IWA, οι ανακρίβειες των υδρομετρητών, είτε οφείλονται σε μη καταμετρημένη, είτε σε υπογεγραμμένη κατανάλωση, εκτιμώνται στο 5% κατά μέσο όρο Μπορούμε να εκτιμήσουμε την ποσότητα του νερού που χάνεται λόγω διαρροών με χαμηλή παροχή ενός οικιακού δικτύου; Αυτή η ποσότητα λαμβάνεται υπόψιν;

15 Διαρροές χαμηλής παροχής: μικρές σταγόνες, μεγάλη απώλεια Ένα μεσαίου μεγέθους αστικό νοικοκυριό έχει μέση κατανάλωση νερού 500 lt/ημέρα Η διαρροή από ένα καζανάκι τουαλέτας δίνει μία μέση κατανάλωση 10 lt/h = 240 lt/ημέρα!!! Ένας κοινός υδρομετρητής ξεκινά την καταμέτρη ση όταν η παροχή υπερβεί τα 15 lt/h Οιπερισσότερεςπόλειςπαγκοσμίωςδιαθέτουν υδρομετρητές χωρίς ιδιαίτερη ευαισθησία στις χαμηλές παροχές

16 Διαρροές χαμηλής παροχής: μικρές σταγόνες, μεγάλη απώλεια Σήμερα, το κόστος διαχείρισης των λυμάτων είναι αρκετά υψηλό, λόγω της εκτεταμένης επεξεργα σίας και των υψηλών αρχικών επενδύσεων Οι οικιακές διαρροές καταλήγουν ΠΑΝΤΑ στο δίκτυο αποχέτευσης Οι οικιακές διαρροές είναι οι μόνες διαρροές όπου το καθαρό πόσιμο νερό μετατρέπεται σε επεξεργασμένο λύμα Το οικονομικό κόστος της οικιακής διαρροής είναι επομένως διπλό.

17 Ο μύθος της καταγραφής της χαμηλής παροχής Μύθος πρώτος: Οι χαμηλές παροχές καταμετρούνται προστιθέμενες στις κανονικές παροχές κατά τη διάρκεια της φυσιολογικής κατανάλωσης Η πραγματικότητα: Μία βρύση εντελώς ανοικτή δίνει μέση παροχή 1000 lt/h Η οικιακή κατανάλωση ανέρχεται στα 500 lt/ημέρα Ένα μέσο νοικοκυριό χρησιμοποιεί ως εκ τούτου το νερό στην ονομαστική παροχή για μόνο 500/1000 = ½ ώρα την ημέρα!!! Συμπέρασμα: οι αστικοί υδρομετρητές λειτουργούν στα όρια της ονομαστικής του παροχής μόνο στο 2% του χρόνου

18 Ο μύθος της καταγραφής της χαμηλής παροχής Μύθος δεύτερος: Οι υδρομετρητές μας είναι ευαίσθητοι αρκετά ώστε να μετρούν τις σοβαρές καταναλώσεις Η πραγματικότητα: Οι υδρομετρητές καταγράφουν από μία ελάχιστη παροχή και άνω. Οι μικρότερες παροχές από αυτήν δεν καταγράφονται!!! Δεν υπάρχει διεθνώς κανένας κανονισμός που να ορίζει την ελάχιστη παροχή έναρξης εκκίνησης καταγραφής των υδρομετρητών Δεν υπάρχει διεθνώς κανένας κανονισμός σχετικά με τις παροχές ανάμεσα στην παροχή έναρξης καταγραφής και την παροχή ελάχιστης ορθής μέτρησης Συμπέρασμα: οι περισσότερες εταιρείες ύδρευσης δεν λαμβάνουν υπόψιν τους αυτά τα κριτήρια κατά την επιλογή

19 Ανίχνευση οικιακών διαρροών Δημιουργία του προφίλ της αστικής κατανάλωσης(πιλοτικά προγράμματα με εξαιρετικά ευαίσθητους υδρομετρητές και καταγραφή δεδομένων/ AMR) Μία σταθερή και χαμηλή παροχή δεν μπορεί να αποτελεί ανθρώπινη κατανάλωση Η ανθρώπινη κατανάλωση είναι το 2% του συνολικού χρόνου= 1/50 του συνολικού χρόνου Εξάγεται το συμπέρασμα ότι 1 στους 50 υδρομετρητές καταγράφει πραγματική ανθρώπινη κατανάλωση, σε κάθε δεδομένη στιγμή (1/50 πιθανότητα) Εάνκατάτηδιάρκειατηςλήψηςμετρήσεων εντοπιστεί σταθερή χαμηλή παροχή (αργή

20 Μη χρήσιμη Non-useful ποσότητα waterνερού Νέα προσέγγιση στην κατηγοριοποίηση των απωλειών νερού Revenue water Χρήσιμη Ποσότητα Νερού Τιμολογούμενο νερό Non-revenue water Μη Τιμολογούμενο νερό

21 Σφάλματα στον υπολογισμό του υδάτινου ισοζυγίου Λάθη στη διαδικασία λήψης δεδομένων Λάθη στη διαδικασία λήψης δεδομένων: Αναφέρεται μόνο σε οικονομικές ζημίες και όχι πραγματικές απώλειες νερού Αποδεικνύει ότι η συγκεκριμένη οπτική είναι αυστηρά οικονομική

22 Χρήσιμο Νερό Μη Χρήσιμο Νερό Χρήσιμο Νερό Είναι το νερό που χρησιμοποιείται κατ οιονδήποτε τρόπο, δεν έχει σημασία αν πρόκειται για μια παράνομη σύνδεση, ή διατίθεται σε πότισμα κήπου, ή δεν τιμολογείται λόγω ειδικής χρήσης (σχολείο, νοσοκομείο, κλπ). Μη Χρήσιμο Νερό Είναι το νερό που δεν καταναλώνεται για την ικανοποίηση ανθρώπινων αναγκών, στο φυσικό ή στον κοινωνικό τομέα, και περιλαμβάνει τις οικιακές διαρροές και όλες τις φυσικές απώλειες (διαρροές του δικτύου, υπερχειλίσεις δεξαμενών, κλπ).

23 Το κόστος των απωλειών του νερού Απώλειες Οικονομικ όκόστος Ανάγκη για επιπλέον ανάπτυξη του δικτύου Πρόσθετη επεξεργασία λυμάτων Ανάγκη για επιπλέον ανάπτυξη του δικτύου ακαθάρτων Κοινωνι κή αδικία Περιβαλλοντικό κόστος Πραγματικές απώλειες δικτύου ναι ναι όχι; όχι; ναι ναι Υποεγγραφή υδρομετρητών ναι όχι όχι όχι όχι όχι Κατεστραμμέν οι υδρομετρητές ναι όχι όχι όχι ναι; όχι Οικιακές απώλειες ναι ναι ναι ναι ναι ναι

24 Συμπεράσματα Από κοστολογικής άποψης το Μη Χρήσιμο Νερό μπορεί να είναι: Μία τεράστια μη τιμολογημένη ποσότητα νερού: Μεγάλος αριθμός κατοικιών Πολλαπλές διαρροές μίας κατοικίας Μεγάλος χρόνος διαρροής, συνεχής Ένα πρόσθετο κόστος στο ήδη υψηλό κόστος επεξεργασίας λυμάτων Ένας περιττός λόγος αύξησης της παροχετευτικότητας του δικτύου διανομής νερού (εικονικές αυξημένες ανάγκες) Μερικές φορές οι οικιακές διαρροές μπορεί να είναι ίσες ή μεγαλύτερες από τις πραγματικές απώλειες στο δίκτυο

25 Συμπεράσματα Κοινωνικά και Περιβαλλοντικά το Μη Χρήσιμο Νερό μπορεί να είναι: Άδικο. Όλοι πληρώνουν το τίμημα χωρίς απαραίτητα να έχουν εσωτερική διαρροή Αιτία κατασπατάλησης υδάτινων πόρων Άσκοπη ενεργειακή σπατάλη των εταιρειών διαχείρισης νερού, επιδεινώνοντας σημαντικά το οικολογικό τους αποτύπωμα Ανορθόδοξη απόκλιση πορείας του φυσικού κύκλου του νερού

26 Ηλύσηστηνπράξη: Οι οικιακές απώλειες είναι εξαιρετικά εύκολο να εντοπιστούν και να επιδιορθωθούν Η αντικατάσταση των παλαιών υδρομετρητών με αντίστοιχους τεχνολογικά προηγμένους και εξαιρετικά ευαίσθητους (Q s < 3 lt/h), είναι ο μόνος ασφαλής τρόπος προσδιορισμού των διαρροών Όταν η διαρροή εντοπίζεται πρέπει αμέσως να ενημερώνεται ο καταναλωτής Μία εκστρατεία ευαισθητοποίησης με ενημερωτικό υλικό (διαφημιστικά φυλλάδια, κλπ) που θα αποστέλλεται στους καταναλωτές, είναι πάντα αναγκαία και χρήσιμη

27 Ηλύσηστηνπράξη: Στην περίπτωση οικιακής διαρροής ο πρώτος λογαριασμός θα είναι υψηλότερος απ ότι συνήθως και έτσι ο καταναλωτής θα αναγκαστεί να την επισκευάσει Ως δείγμα καλής θελήσεως και κατανόησης, ο πρώτος λογαριασμός μπορεί να μειωθεί σύμφωνα ή περίπου στο ύψος των προηγουμένων, αλλά οποιαδήποτε καθυστέρηση της επισκευής θα θεωρείται πλέον μη αποδεκτή

28 Οφέλη Περισσότερο δίκαιη τιμολογιακή πολιτική Λιγότερες περιβαλλοντικές επιπτώσεις Λιγότερος μη καταμετρημένος όγκος νερού (μειωμένη ποσότητα μη χρήσιμου νερού) Μειώνεται το κόστος συλλογής και επεξεργασίας λυμάτων Μειώνεται η ανάγκη παραγωγής πόσιμου νερού Μειώνονται οι ανάγκες επέκτασης των δικτύων

29 Εν κατακλείδι Ο περιορισμός του μη χρήσιμου νερού επιφέρει τα ταχύτερα αποτελέσματα με απαράμιλλη σχέση κόστους οφέλους

30 Ε.ΥΔ.Α.Π. ΕΤΑΙΡΕΙΑ ΥΔΡΕΥΣΗΣ & ΑΠΟΧΕΤΕΥΣΗΣ ΠΡΩΤΕΥΟΥΣΑΣ Σας ευχαριστώ για την προσοχή σας!!!
