1 Solar Technologies Κ ατσαγούνος Ιω άννης Process Engineer Επ ιστημονικό Π άρκο Π άτρας britesolar.com 1

2 Η Brite Solar: Ιδρύθηκε στην Ελλάδα από τον Δρ. Κανόπουλο Νίκο το 2009 Ξεκίνησε να λειτουργεί τον Ιανουάριο του 2010 Το τμήμα έρευνας και ανάπτυξης στεγάστηκε στο Επιστημονικό Πάρκο Πατρών Η πρώτη χρηματοδότηση έγινε με ιδία κεφάλαια ( ) Κέρδισε επιπλέον χρηματοδότηση μέσω ευρωπαϊκών ερευνητικών προγραμμάτων Διαθέτει μια ομάδα 12 έμπειρων επαγγελματιών Brite S.A. Solar Technologies 2

3 Το Πρόβλημα: Ένα μεγάλο πλήθος ενεργειακών αναγκών που μπορούν να αντιμετωπιστούν με χρήση φωτοβολταϊκής τεχνολογίας απαιτεί διαφάνεια: Προσόψεις κτιρίων (υαλοπετάσματα) Θερμοκηπιακές μονάδες Τα συμβατικά φωτοβολταϊκά στοιχεία δεν παρέχουν διαφάνεια Brite S.A. Solar Technologies- 3

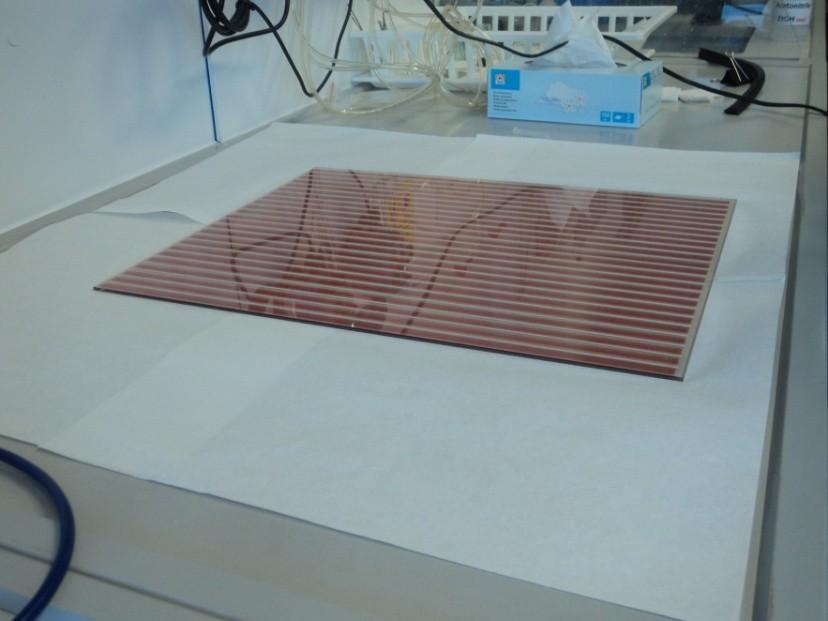

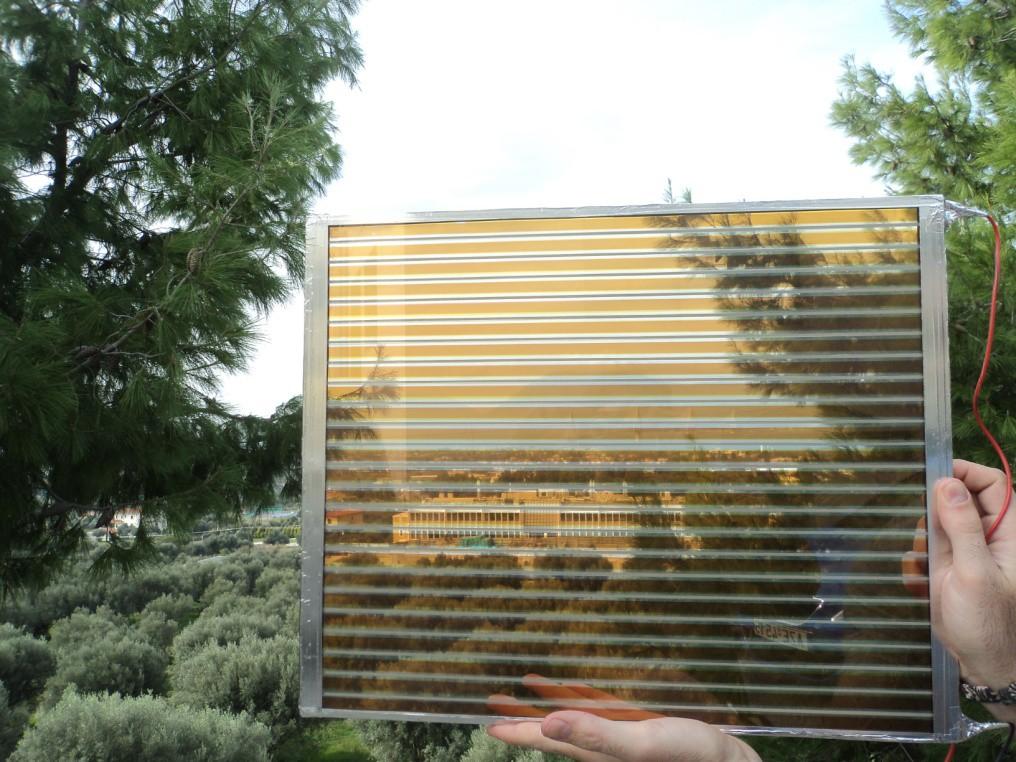

4 Η Τεχνολογική Λύση: Brite s solar windows Στόχος της Brite Solar είναι να διαθέσει στην ελληνική και παγκόσμια αγορά ημιδιάφανους φωτοβολταϊκούς υαλοπίνακες ηλεκτρικής απόδοσης 5% με μεγάλη διαφάνεια στο ορατό φάσμα. Brite S.A. Solar 4

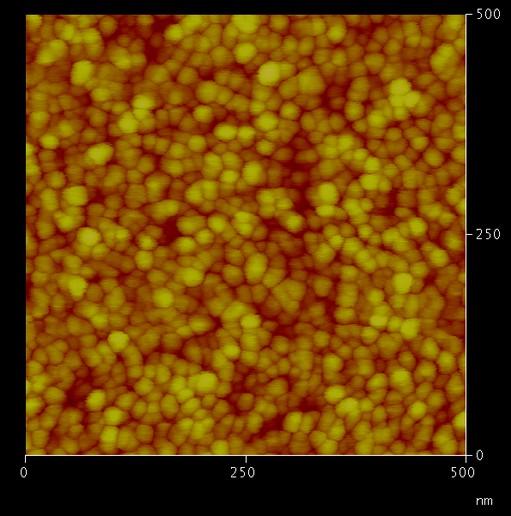

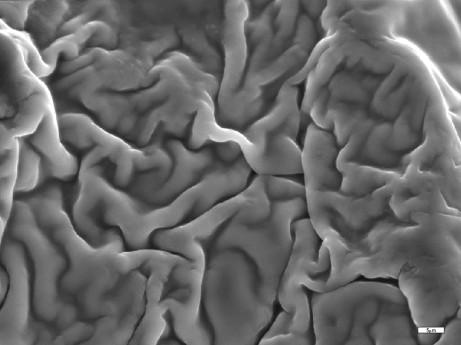

5 Η λειτουργία των ημιδιάφανων φωτοευαισθητοποιημένων ηλιακών στοιχείων: Υαλοπίνακας με αγώγιμη επίστρωση FTO Καταλύτης REDOX OxIdatIon FTO e Υαλοπίνακας με αγώγιμη επίστρωση Νανοκρυσταλλικό υμένιο Ti O2 Φωτοευαισθητοποιητής (χρωστική ουσία) Ημι-στερεός Ηλεκτρολύτης Brite S.A. Solar Technologies- 5

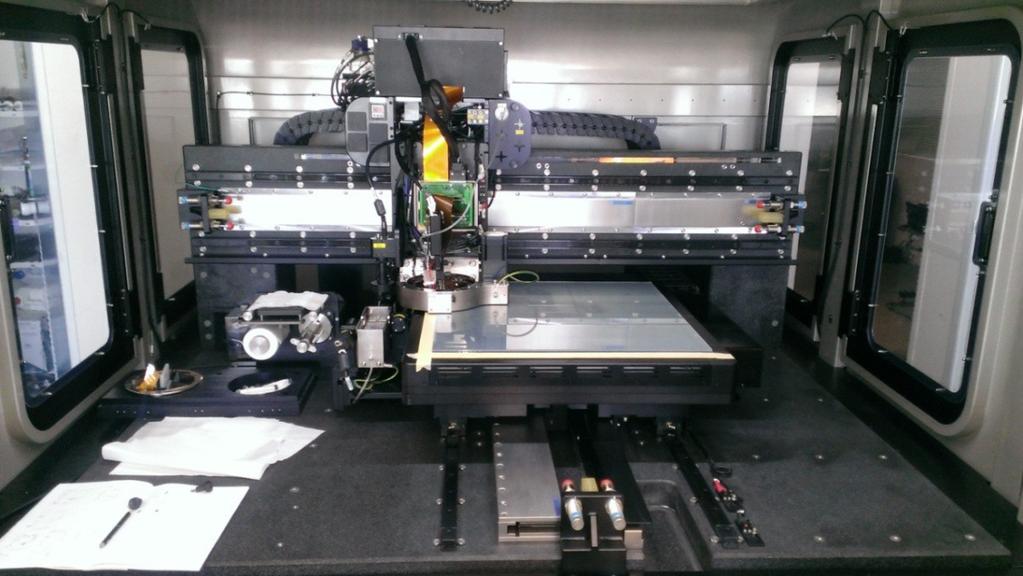

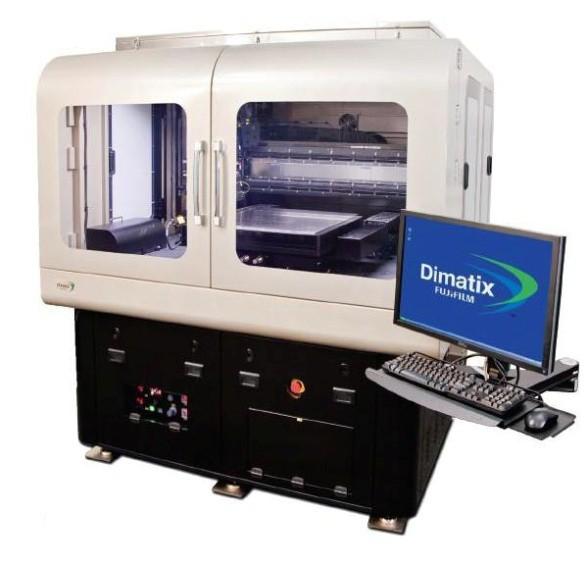

6 Η Κατασκευή: Η Brite Solar, για την εναπόθεση των νανοσύνθετων υλικών επάνω στους υαλοπίνακες, χρησιμοποιεί ειδικούς εκτυπωτές τεχνολογίας inkjet (ψεκασμού μελάνης). Η μέθοδος έχει αναπτυχθεί από την ίδια, αποτελόντας καιτονομία και συγκριτικό πλεονέκτημα στον χώρο των Dye sensitized solar cells (DSSCs). Brite S.A. Solar Technologies 6

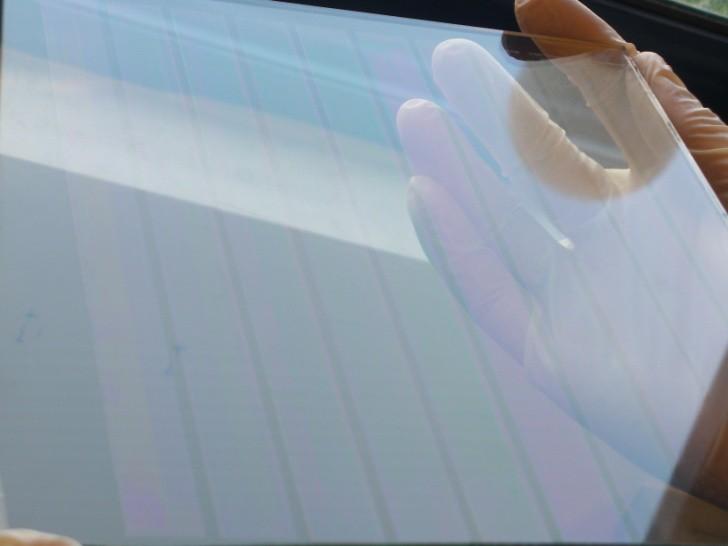

7 Αισθητικά πλεονεκτήματα: Η τεχνολογία εξασφαλίζει εκτύπωσης όχι μόνο inkjet, υψηλή διαφάνεια στο τελικό προϊόν αλλά και μεγάλη ευελιξία στον τρόπο παραγωγής, ανοίγοντας τον δρόμο σε νέες εφαρμογές. Brite S.A. Solar Technologies 7

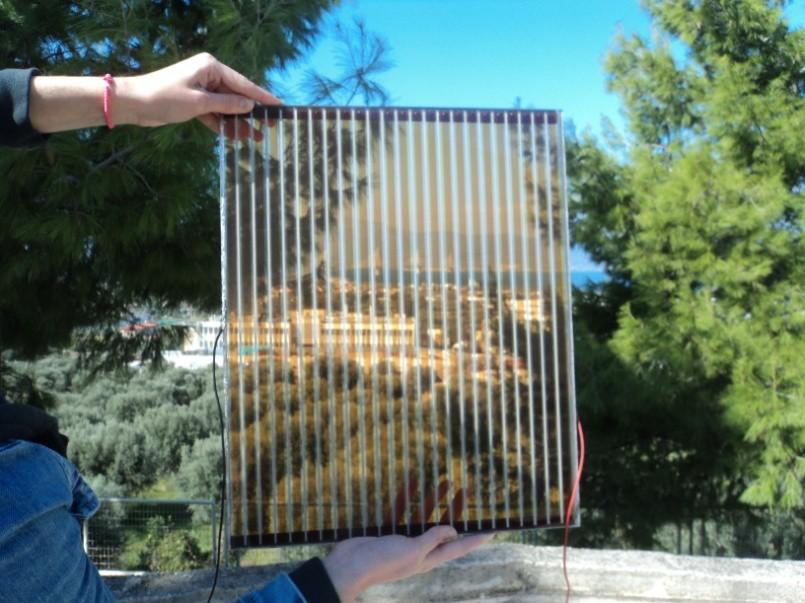

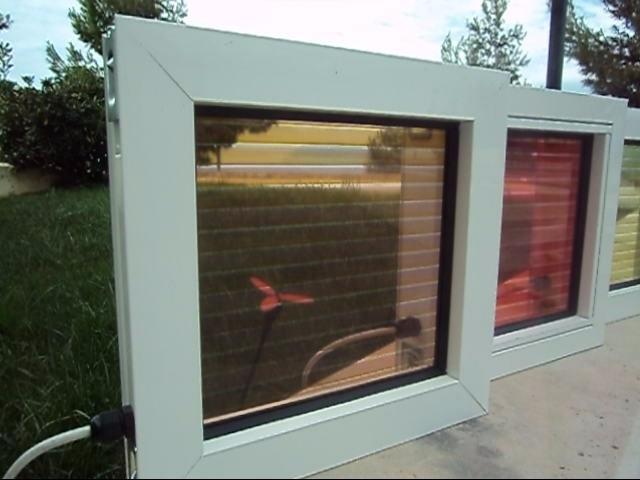

8 Ταυτόχρονα, δίνεται η δυνατότητα επιλογής χρωματικής απόχρωσης ανάλογα με τις λειτουργικές ή αισθητικές ανάγκες του τελικού χρήστη. Brite S.A. Solar Technologies 8

9 Σε κάθε περίπτωση, η διαφάνεια του φωτοβολταϊκού υαλοπίνακα στο ορατό φάσμα, είναι υψηλή. Transmittance (%) solar cell Transmittance wavelength (nm) Brite S.A. Solar Technologies 9

10 Η ηλεκτρική απόδοση του ημιδιάφανου φωτοβολταϊκού υαλοπίνακα τεκμηριώνεται μέσω μετρήσεων σε πιστοποιημένα εργαστήρια του εξωτερικού Current (ma) GT=698W/m 20 Area=864cm V(Voltage) Brite S.A. Solar Technologies 10

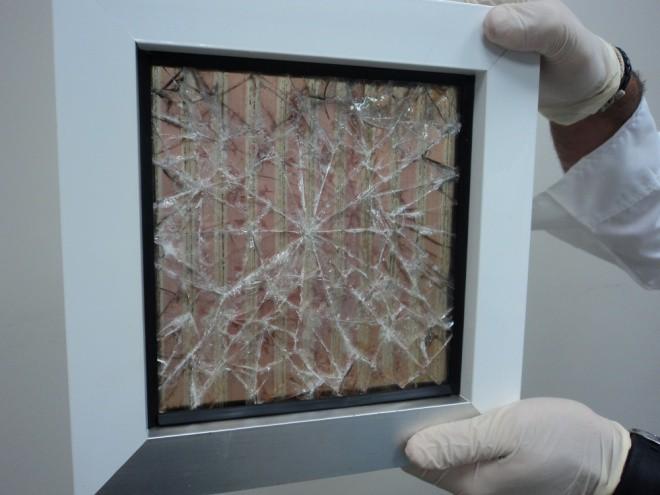

11 Θερμομονωτικά ημιστερεή πλεονεκτήματα: μορφή του ηλεκτρολύτη Η ενισχύει την αντοχή του υαλοπίνακα σε περίπτωση θραύσης ενώ παράλληλα προσδίδει θερμομονωτικά χαρακτηριστικά. EtO EtO Si(CH2)3 EtO O O NH C NH CH CH2 CH3 [OCH2CH]n NH C NH (CH2)3Si CH3 OEt OEt OEt Thermal Conductivity constant ( )Independent of glass Thicknessfor Sample Windows (W/mK) Type of Glass - factor for the samples w/o any frame Single Glass 1.07 Double Glass with 1.3 cm air space 0.62 Double glass, low e, (E*=0.2), with 1.3 cm air space 0.52 Double glass, low e, (E*=0.1), with 1.3 cm air space 0.49 Brite Solar Glass 0.16 *E is the emittance of the low e coated surface. Brite S.A. Solar Technologies- 11

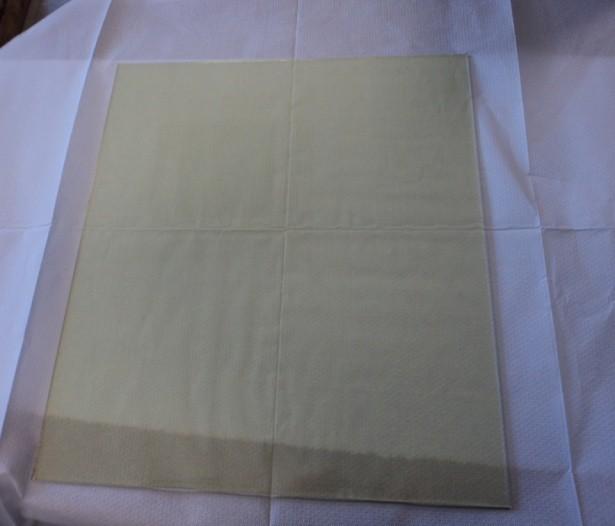

12 Προστασία έναντι υπεριώδους ακτινοβολίας: UV transmittance 1.4% Το προϊόν της Brite για προστασία έναντι της UV ακτινοβολίας Δοκιμή επιταχυνόμενης καταπόνησης διάρκειας 1000 ωρών με UV ακτινοβολία συμβατικό εμπορικό προϊόν (0.82 W/m² UV light soaking at 60 0C ) 3,5 3,0 2,5 2,0 1,5 1,0 0,5 0, Brite S.A. Solar 12

13 Ο Ανταγω νισμός: Κορυφαίες εταιρείες στην έρευνα και ανάπτυξη των φωτοευαισθητοποιημένων ηλιακών στοιχείων με εμπορικές φιλοδοξίες και δραστηριότητες είναι οι εξής: IMRA Aisin Seiki / Toyota (Japan) Sharp Solar (Japan) Sony (Japan) Fujikura (Japan) Dongjin SemiChem (Korea) 3GSolar (Israel) Dysol (Australia) Brite S.A. Solar Technologies-

14 Κατοχύρωση Ευρεσιτεχνίας: Για τη νομική προστασία του τελικού προϊόντος, η Brite Solar έχει προχωρήσει στην κατοχύρωση διπλωμάτων ευρεσιτεχνίας τόσο για τα υλικά όσο και για τις μεθόδους κατασκευής του ημιδιάφανου φωτοβολταϊκού υαλοπίνακα σε Η.Π.Α., Κίνα, Ολλανδία. Επίσης έχει κατοχυρωθεί το trademark PanePower Solar Windows. Brite S.A. Solar Technologies 14

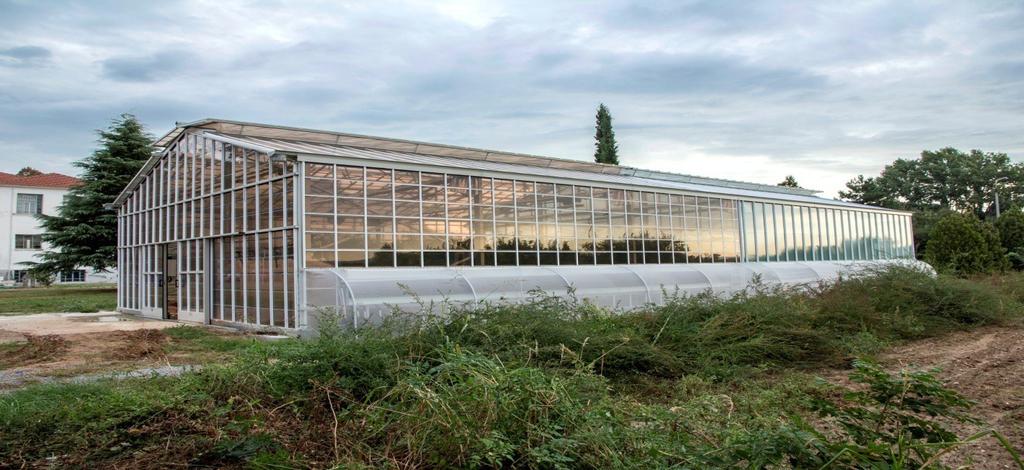

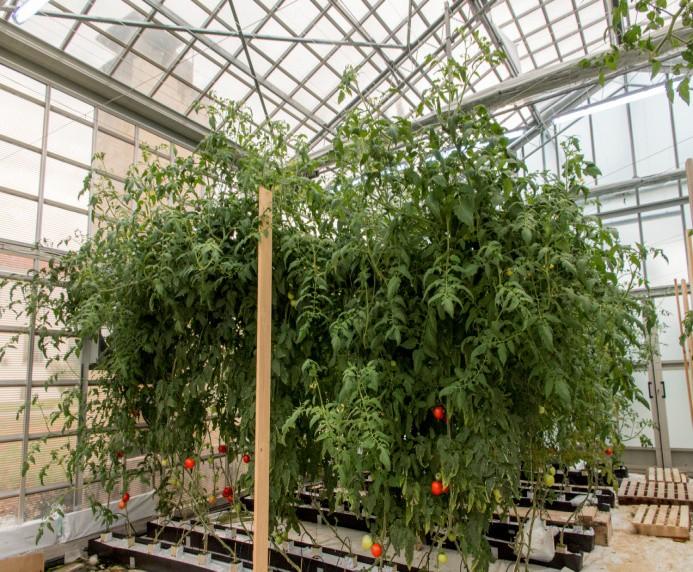

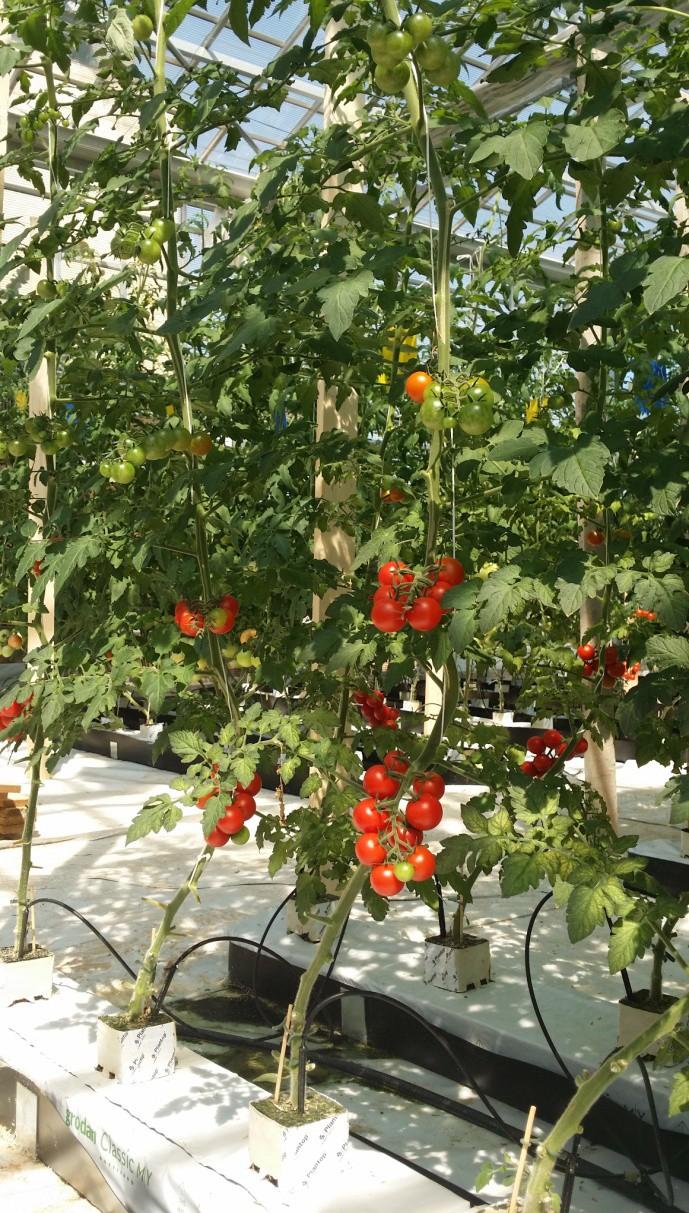

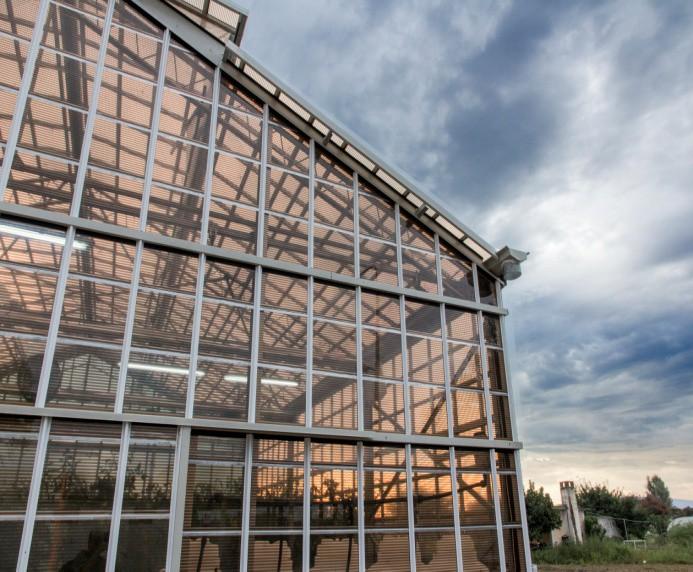

15 BriteGreen: το πρώτο πιλοτικό φωτοβολταϊκό θερμοκήπιο

16 Η Αγορά: North America Europe 1 εκτάριο (ha) = m^2 Η παγκόσμια ζήτηση σε υαλοπίνακες θερμοκηπίων ανέρχεται σε 4,5 δις μ^2 / έτος Asia

17 Ηλεκτροχρωμικός υαλοπίνακας: Inkjet printed Nanocrystalline Semiconducting oxide Glass FTO + Volt Volt FTO Glass Inkjet printed Nanocrystalline WO3 Brite S.A. Solar Technologies Gel Electrolyte 17

18 Transmittance (%) 100 Transmittance of Electrochromic device at UV-Vis Bleached Semi - colouring at 1.5V Full - colouring at 3V Wavelength (nm) Thermal Conductivity constant ( )Independent of glass Thicknessfor Sample Windows (W/mK) Type of Glass - factor for the samples w/o any frame Single Glass 1.07 Double Glass with cm air space Double glass, low 0.52 e, (E*=0.2), with 1.3 cm air space Double glass, low 0.49 e, (E*=0.1), with 1.3 cm air space Brite 0.17 Electrochromic Glass on transparent mode Brite 0.16 Electrochromic Glass on colored mode *E is the emittance of the low e coated surface.

19 Σας ευχαριστώ για την προσοχή σας Brite S.A. Solar Technologies- 19
