2 Γυαλί στο Κτίριο Αθήνα Μάρτης 2009 Dr Γεώργιος Ηλιάδης Uniglass Ltd, partner of Pilkington

3 Κατηγορίες Προιόντων Προστασία στο Κέλυφος 3

4 Ενεργειακή Απόδοση στο Κτίριο 4

5 Απώλειες Ενέργειας ιπλή Υάλωση ΜΕ θερµοµόνωση, ΜΕ Low-E ιπλή Υάλωση ΧΩΡΙΣ θερµοµόνωση, ΧΩΡΙΣ Low-E 5

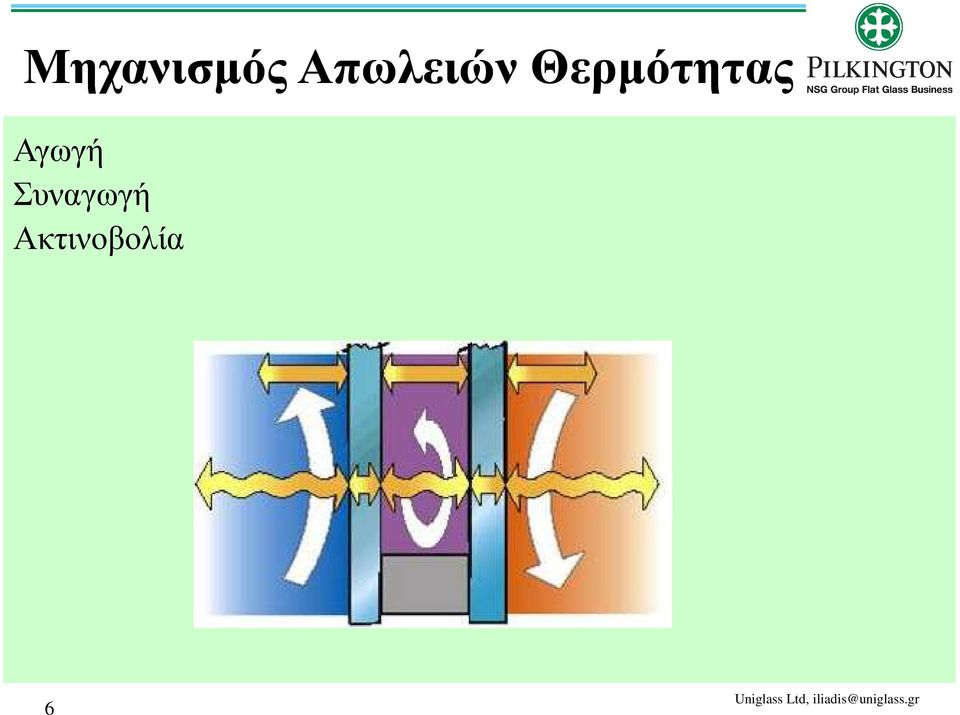

6 Μηχανισµός Απωλειών Θερµότητας Αγωγή Συναγωγή Ακτινοβολία 6

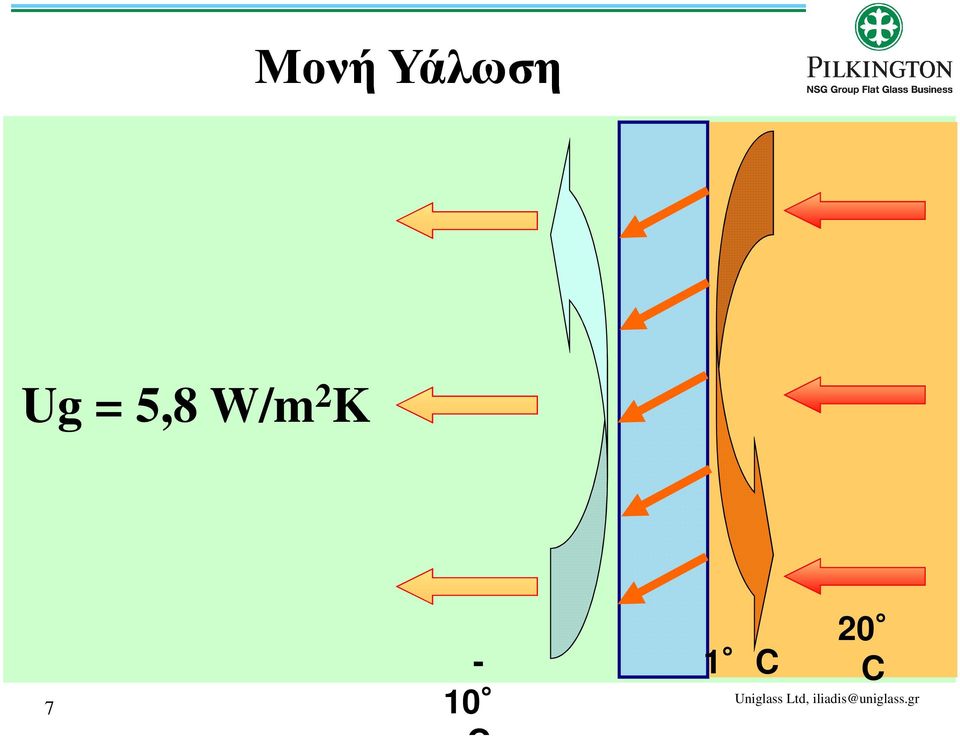

7 Μονή Υάλωση Ug = 5,8 W/m 2 K 7-10 C 20 1 C C

8 ιπλή Υάλωση Ug = 2,8 W/m 2 K 8-10 C 11 C 20 C

9 ιπλή Υάλωση µε Low-E Ug = 1,4 W/m 2 K Ug = 1,1 W/m 2 K Με αργό 9-10 C 17 C 20 C

10 ιπλή Υάλωση µε Low-E Transmits short wavelength radiation (from the sun) Reflects long wavelength radiation (e.g. heaters) 10

11 Αέρια στο διάκενο 2,80 2,40 Air U g (W/m²K) 2,00 1,60 Krypton Argon Low e IGU 1,20 Xenon 0, Thickness (mm) Bedruckungsgrad / % 11

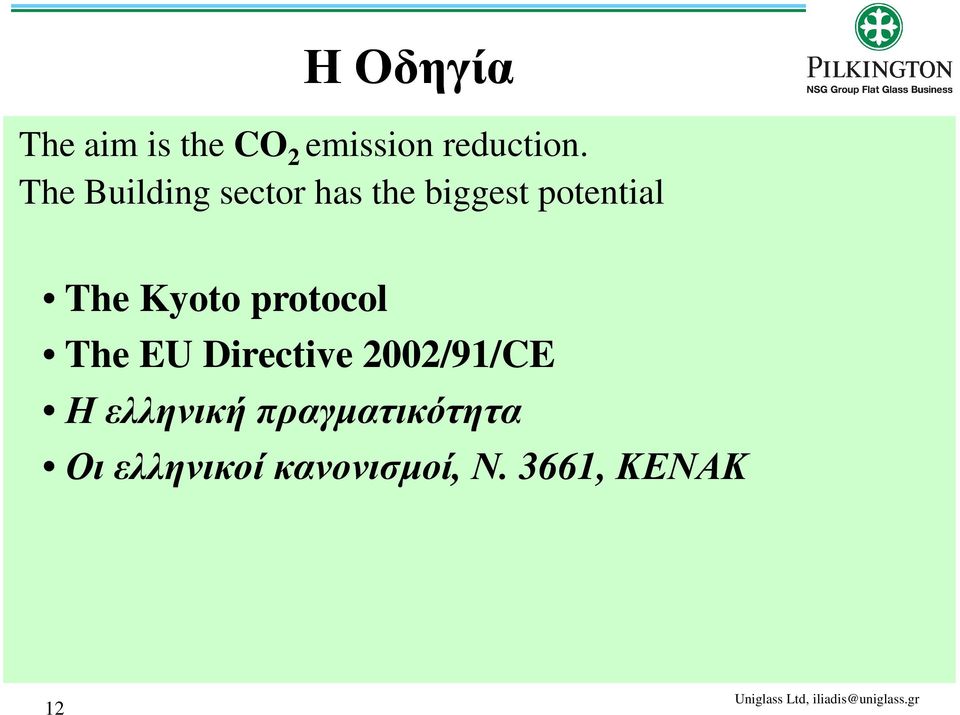

12 Η Οδηγία The aim is the CO 2 emission reduction. The Building sector has the biggest potential The Kyoto protocol The EU Directive 2002/91/CE Η ελληνική πραγµατικότητα Οι ελληνικοί κανονισµοί, Ν. 3661, ΚΕΝΑΚ 12

13 Ελληνική Νοµοθεσία Εφαρµογή από 4/1/2009, ΚΕΝΑΚ Κανονισµός Θεµοµόνωσης Ορια στην κατανάλωση Ορια στο συντελεστή Θερµοπερατότητας Ορια στον συντελεστή Θερµικού κέρδους 13

14 Εξέλιξη της ιπλής Υάλωσης Αυξηση της Θερµοµονωτικής ικανότητας Αύξηση της περατότητας Φωτός Βελτίωση του χρωµατισµού (Neutrality) Double glazing S3 on Optiwhite, U=1,1 Optitherm S3, U=1,1 Optitherm SN, U=1,2 Optitherm S, U=1,4 K Glass, U=1,5 No low e, U=2, Light Transmittance The last version of Optitherm is a perfect appearance glass, we have the same LT as an IGU without any coating

Optitherm S, U=1,4 K Glass, U=1,5 No low e, U=2,8 82 80 79 77 75 81 14 50 55 60 65 70 75 80 85 90 Light

15 Pilkington Optitherm S3 Η καλλίτερη Low-E επίστρωση Ο µικρότερος χρωµατισµός Η υψηλότερη Περατότητα Φωτός Η καλλίτερη Θερµοµόνωση Emissivity 3% U g = 1,1 W/m 2 K LT = 80% g = 61 % Construction: Optifloat Clear 4 mm 90% Argon 16 mm Optitherm S3 4 mm 15

καλλίτερη Θερµοµόνωση Emissivity 3% U g = 1,1 W/m 2 K LT = 80%

16 Ενεργειακά αποδοτικοί υαλοπίνακες Εξοικονόµηση ενέργειας Χειµώνα + Καλοκαίρι Για τις Μεσογειακές χώρες ιδιαίτερα σηµαντική είναι η εξοικονόµηση ενέργειας το καλοκαίρι Η χρήση κλιµατιστικών αυξάνεται ραγδαία τα τελευταία 10 χρόνια Ο νέος κανονισµός θεµοµόνωσης λαµβάνει (?) υπόψη του το θερµικό κέρδος το καλοκαίρι 16

το καλοκαίρι Η χρήση κλιµατιστικών αυξάνεται ραγδαία τα τελευταία 10 χρόνια Ο

17 Υαλοπίνακες Ηλιακού Ελέγχου Με χρήση υαλοπινάκων Ηλιακού Ελέγχου µειώνεται το θερµικό κέρδος άρα και η καταναλισκόµενη ενέργεια για κλιµατισµό LIGHT Solar Heating Solar heating reduced by the glazing 17

και η καταναλισκόµενη ενέργεια για κλιµατισµό

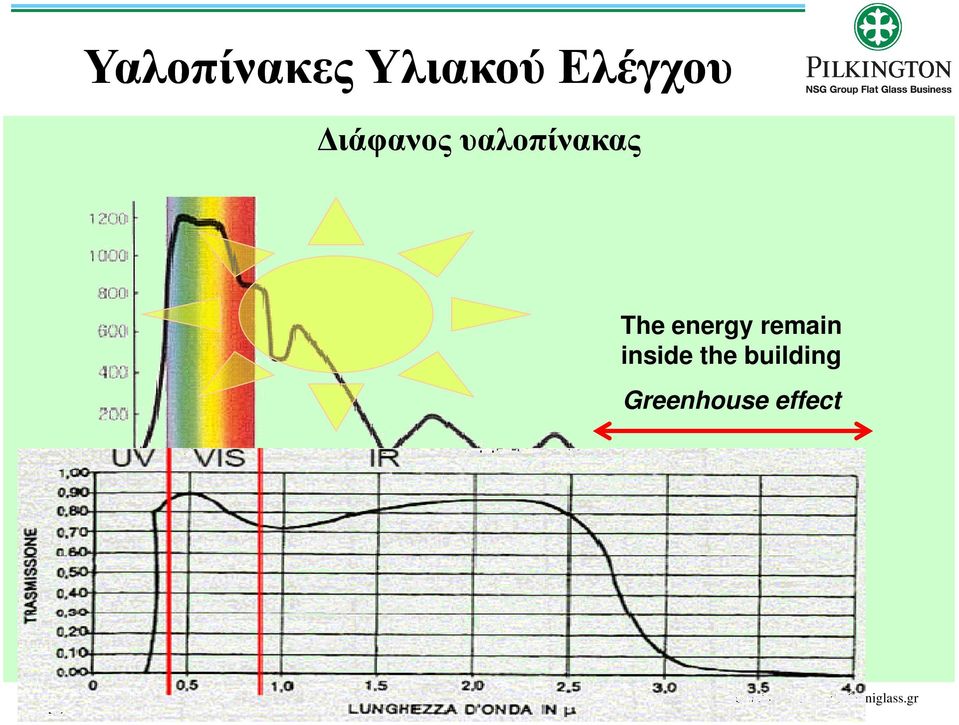

18 Υαλοπίνακες Υλιακού Ελέγχου ιάφανος υαλοπίνακας The energy remain inside the building Greenhouse effect 18

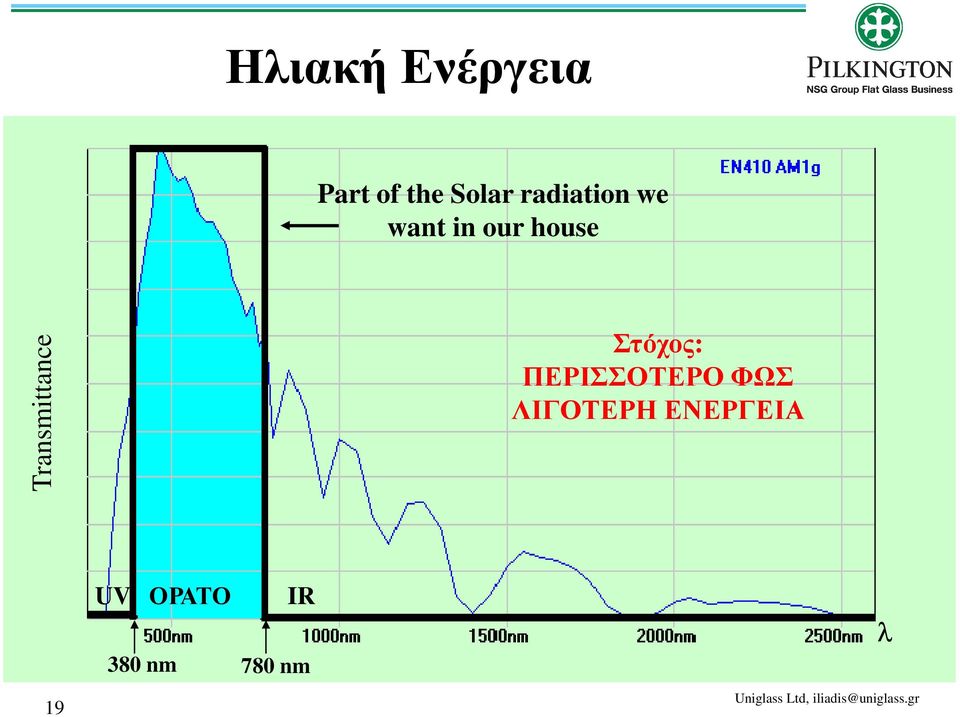

19 Ηλιακή Ενέργεια Part of the Solar radiation we want in our house Transmittance Στόχος: ΠΕΡΙΣΣΟΤΕΡΟ ΦΩΣ ΛΙΓΟΤΕΡΗ ΕΝΕΡΓΕΙΑ UV ΟΡΑΤΟ IR 380 nm 780 nm λ 19

20 Παράγοντες του Ηλιακού Ελέγχου Φως ΦΩΣ Ανακλαστικότητα Φωτός Ενέργεια LT Περατότητα φωτός ΕΝΕΡΓΕΙΑ Ανακλαστικότητα Ενέργειας 20 g Συνολική περατότητα ηλιακής ακτινοβολούµενης ενέργειας 20

21 Απόδοση Υαλοπινάκων ιάφανος υαλοπίνακας -Καµία Χρωµατιστοί υαλοπίνακες Green, Gray, Bronze, Bluegreen, Arctic Blue - χαµηλή ή µέση απόδοση On line επιστρώσεις Eclipse Advantage -µέση απόδοση Επιστρώσεις off-line Suncool - υψηλή απόδοση 21

22 Χρωµατιστοί στη µάζα τους υαλοπίνακες Optifloat Green, Gray, Bronze Optifloat Bluegreen Arctic Blue 22

23 Pilkington Eclipse Advantage TM Υψηλής απόδοσης on-line επίστρωση: Low E + Solar Control «Σκληρή» επίστρωση: Ψήνεται, στρωµατοποιείται, κουρµπάρεται Ποικιλία προιόντων: Clear, Bluegreen, Evergreen, Arctic Blue, Bronze, Grey 23

24 Off-line Επιστρώσεις LIGHT Silver based complex coating reflects the energy (IR radiation) and transmit the light (visible radiation). We have a wide range of products with different performance. 24 Silver based Low e and Selective magnetron coating GLASS

25 Pilkington Suncool TM Υψηλής απόδοσης off-line επίστρωσης: Low E + High Selectivity Μεγάλο εύρος προιόντων για Συστελεστή σκίασης Χρωµατισµούς Ανακλαστικότητα Ορατού Φωτός Υψηλή περατότητα φωτός Ιδιαίτερα ισχυρή θερµοµόνωση (U=1.1) Εξαιρετικός λόγος φωτός/ενέργειας υνατότητα για spandrel panels 25

26 Pilkington Suncool TM Μεγάλο εύρος προιόντων Suncool Clear Suncool 70/40 Suncool 70/35 Suncool Silver 50/30 Suncool 66/33 Suncool 50/25 Suncool Blue 50/27 Suncool 40/22 Suncool 30/17 New New 26

27 Pilkington Suncool Clear ΝΕΟ προιόν σχεδιασµένο για Νοτια Ευρώπη Εξαιρετική Θεµοµόνωση Επιλεκτική Απορρόφηση Ενέργειας Ουδέτερο χρώµα Υψηλή περατότητα φωτός Εφαρµογές: Κατοικίες Εµπορικά κτίρια 27

28 Pilkington Suncool Clear U = 1,1 W/m²K Μειώνει την περατότητα ηλιακής ακτινοβολούµενης ενέργειας Εξαιρετική θερµοµόνωση Ουδέτερο χρώµα, σχεδόν διάφανο 28

29 Pilkington Suncool Clear Η απορρόφηση ενέργειας είναι χαµηλή Suncool Clear 4+0,76+4 Energy Absorbance < 33% Χρήση θερµικά σκληρυµένου γυαλιού δεν είναι απαραίτητη* *the thermal safety check is always recommended for special application 29

30 Pilkington Suncool 70/35 Υψηλής απόδοσης επιλεκτική απορρόφηση Εφαρµογές: Κατοικίες Εκθέσεις Γραφεία 30

31 Προιόντα για κάθε εφαρµογή 1. Απαιτήσεις κανονισµών 2. Κλιµατικές ζώνες 3. Προσανατολισµός 4. Επιφάνεια ανοιγµάτων 5. Χρήση κτιρίου Pilkington, Ικανοποιούνται ΟΛΕΣ οι απαιτήσεις 31

32 Ερώτηση: Τί γυαλί να βάλω? Εφαρµογή Εµπορικό Κτίριο Κατοικία ιακόσµηση/άλλο Χρήση Περιοχή Χρήση Περιοχή Αισθητική ιαστάσεις Αισθητική ιαστάσεις ιαστάσεις Τοποθέτηση Τοποθέτηση Αλλες απαιτήσεις Αλλες απαιτήσεις

33 Εφαρµογή Εµπορικό Κτίριο Χρήση Ειδικές απαιτήσεις, Εµπειρία, Οµοιες κατασκευές, Πρώτη κατευθυνση Γραφεία Εµπορικό Βιοµηχ. Χώρος Αεροδρόµιο Αθλητικές Εγκ. Ξενοδοχείο Περιοχή Απαιτήσεις Θερµοµόνωσης, Επιτρεπτές ανακλαστικότητες, Απαιτήσεις Ανεµοπίεσης Προσανατολισµός Εντος η εκτος Πόλης Υψόµετρο Αισθητική Εγκριση επιλογών Χρωµατισµός Ανακλαστικότητα ιαστάσεις Πλάτος Υψος Υπολογισµός πάχους Ειδος Πλαισίου Τοποθέτηση Κατακόρυφα/Οριζόντια Είδος επεξεργασίας Οριστικοποίηση Μεγεθών Αλλες απαιτήσεις Αν υπάρχουν ρυθµίζουµε, αν όχι προτείνουµε Πυροπροστασία Ασφάλεια Ηχοµείωση

34 Θερµικές Τάσεις Ανάγκη για έλεγχο ακτινοβολίας Χρήση υαλοπινάκων µε αυξηµένη απορρόφηση ενέργειας Αυξηµένες Θερµικές Τάσεις Κίνδυνος Θραύσης από Θερµικές Τάσεις 34

35 Θερµικές τάσεις σε Υαλοπίνακες 35

36 Παράγοντες που επηρεάζουν την πιθανότητα θραύσης Ποσοστό απορρόφησης ενέργειας του υαλοπίνακα Κλιµατολογικές Συνθήκες Κατάσταση των ακµών των υαλοπινάκων Μέγεθος και πάχος υαλοπίνακα Υλικό επικάλυψης ακµών Τρόπος τοποθέτησης / Πλαίσιο Εξωτερική σκίαση Εσωτερική σκίαση Εσωτερικές θερµαντικές ή κλιµατιστικές διατάξεις Μόνιµες κατασκευές πίσω απο τον υαλοπίνακα Τύπος υάλωσης 36

37 Βασική Θερµοκρασιακή ιαφορά Μόνιµες κατασκευές πίσω απο τον υαλοπίνακα Τύπος Σκίασης / Παράγοντας Σκίασης Τύπος Πλαισίου / Παράγοντας Πλαισίου Σύστηµα σκίασης /Περσίδες Μέγιστη Θερµοκρασιακή ιαφορά 37

38 Κριτήριο Ασφαλής Θερµοκρασιακή ιαφορά 40C Περιµετρική Επιφάνεια της Υάλωσης (όσο µεγαλύτερη τόσο χειρότερα) Αν Μέγιστη Θερµοκρασιακή ιαφορά < ιορθωµένη Ασφαλής Θερµοκρασιακή ιαφορά Τότε δεν υπάρχει σηµαντική πιθανότητα θραύσης (αν και µόνο αν) Αλλως πρέπει οι υαλοπίνακες να υποστούν Θερµική κατεργασία (tempering) 38

39 Κατάσταση Ακµών υάλωσης κατά το κόψιµο, µεταφορά και τοποθέτηση 39

40 40

41 Ηχοµείωση 41

42 Ηχοµείωση Εξωτερική πηγή θορύβου Εσωτερική ακουστική άνεση db 80 db 45 db 42

43 Τυπικά διαγράµµατα Σταθµισµένη ηχοµείωση R w (C; C tr ) 43

44 Pilkington Optiphon R w C C tr EN Pilkington Optiphon 6,5 mm B1 Pilkington Optiphon 6,8* mm B1 Pilkington Optiphon 8,5 mm B1 Pilkington Optiphon 8,8* mm B1 Pilkington Optiphon 9,1* mm B1 Pilkington Optiphon 10,5 mm B1 Pilkington Optiphon 10,8* mm B1 Pilkington Optiphon 12,5 mm B1 Pilkington Optiphon 12,8* mm B1 Pilkington Optiphon 13,1 mm B1 Pilkington Optiphon 16,5 mm B1 Pilkington Optiphon 16,8* mm B1 44

45 ιπλή Υάλωση Pilkington Optiphon και Pilkington Optifloat Inner pane Cavity Outer pane R w C C tr Optiphon 6,5 mm (Air/Argon 9-16 mm) Optifloat 4 mm Optiphon 6,5 mm (Air/Argon 9-16 mm) Optifloat 6 mm Optiphon 8,5 mm (Air/Argon 9-16 mm) Optifloat 4 mm Optiphon 8,5 mm (Air/Argon 9-16 mm) Optifloat 6 mm Optiphon 8,5 mm (Air/Argon 9-16 mm) Optifloat 8 mm Optiphon 8,5 mm (Air/Argon 9-16 mm) Optifloat 10 mm Optiphon 10,5 mm (Air/Argon 9-16 mm) Optifloat 8 mm Optiphon 10,5 mm (Air/Argon 9-16 mm) Optifloat 10 mm Optiphon 12,5 mm (Air/Argon 9-16 mm) Optifloat 8 mm Optiphon 12,5 mm (Air/Argon 9-16 mm) Optifloat 10 mm Optiphon 12,5 mm (Air/Argon 9-16 mm) Optiphon 8,5 mm

46 46

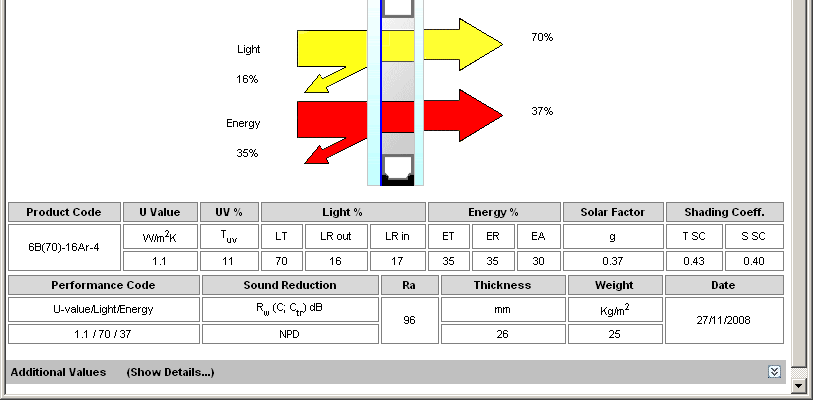

47 Pilkington Spectrum 47

48 48

49 Λ. Βουλιαγµένης 31, Γλυφάδα Τηλ.: , Fax : iliadis@uniglass.gr Ευχαριστώ για την προσοχή σας 49
