Στόχοι μελετητή. (1) Ασφάλεια (2) Οικονομία (3) Λειτουργικότητα (4) Αισθητική

Transcript

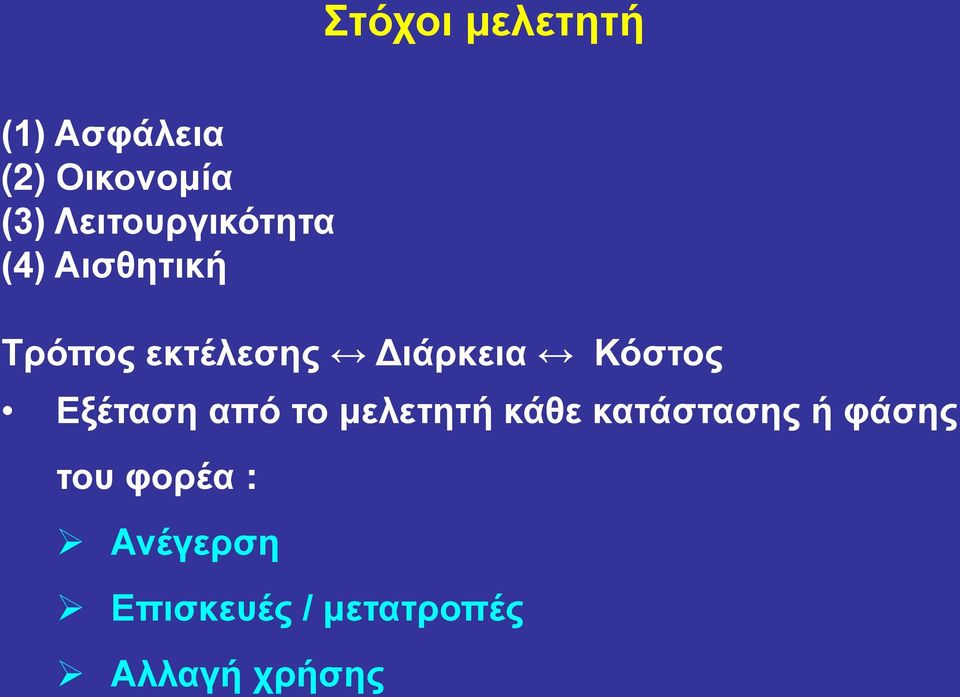

1 Στόχοι μελετητή (1) Ασφάλεια (2) Οικονομία (3) Λειτουργικότητα (4) Αισθητική Τρόπος εκτέλεσης Διάρκεια Κόστος Εξέταση από το μελετητή κάθε κατάστασης ή φάσης του φορέα : Ανέγερση Επισκευές / μετατροπές Αλλαγή χρήσης

2 Φάσεις ενός έργου Γραφείο μελετών Εργοστάσιο Χώροι ειδικών επεξεργασιών Εργοτάξιο

3 Ευρωκώδικες (1) Ευρωκώδικας 0 Βασικές αρχές σχεδιασμού Ευρωκώδικας 1 Δράσεις Ευρωκώδικας 2 Σχεδιασμός Κατασκευών από Σκυρόδεμα Ευρωκώδικας 3 Σχεδιασμός Κατασκευών από Χάλυβα Ευρωκώδικας 4 Σχεδιασμός Σύμμικτων Κατασκευών από Χάλυβα και Σκυρόδεμα Ευρωκώδικας 5 Σχεδιασμός Κατασκευών από Ξύλο Ευρωκώδικας 6 Σχεδιασμός Κατασκευών από Τοιχοποιία

4 Ευρωκώδικες (2) Ευρωκώδικας 7 Γεωτεχνικός Σχεδιασμός Ευρωκώδικας 8 Αντισεισμικός Σχεδιασμός Ευρωκώδικας 9 Σχεδιασμός Κατασκευών από Αλουμίνιο

5 Προϋποθέσεις χρήσης Ευρωκωδίκων Δομικό σύστημα & σχεδιασμός φορέα Εκτέλεση Επαρκής επίβλεψη Επαρκής ποιοτικός έλεγχος Συμμόρφωση σε κανονισμούς και προδιαγραφές Επαρκής συντήρηση φορέα Χρήση φορέα σύμφωνα με παραδοχές σχεδιασμού

6 Βασικές απαιτήσεις σχεδιασμού Σχεδιασμός και κατασκευή φορέα Επάρκεια ως προς: Αντοχή Λειτουργικότητα Ανθεκτικότητα Επαρκής αντοχή σε περίπτωση πυρκαϊάς

7 Δράσεις Εξαρτώνται σπό: Τη χρήση του φορέα Τη θέση του φορέα Τη μορφή του φορέα Χαρακτηριστικές τιμές δράσεων Προκύπτουν από τον Ευρωκώδικα 1 & τα παραρτήματα ή εθνικά προσαρτήματά του

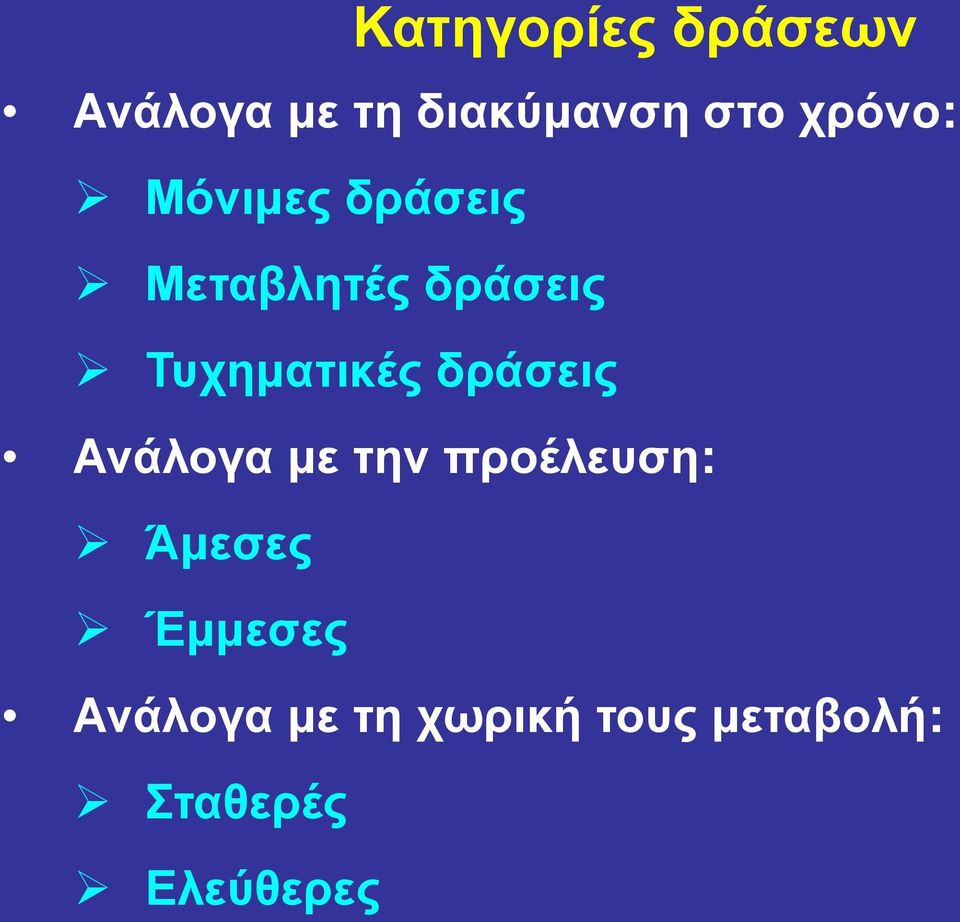

8 Κατηγορίες δράσεων Ανάλογα με τη διακύμανση στο χρόνο: Μόνιμες δράσεις Μεταβλητές δράσεις Τυχηματικές δράσεις Ανάλογα με την προέλευση: Άμεσες Έμμεσες Ανάλογα με τη χωρική τους μεταβολή: Σταθερές Ελεύθερες

9 Κατηγορίες δράσεων Ανάλογα με τη φύση τους: Στατικές Δυναμικές

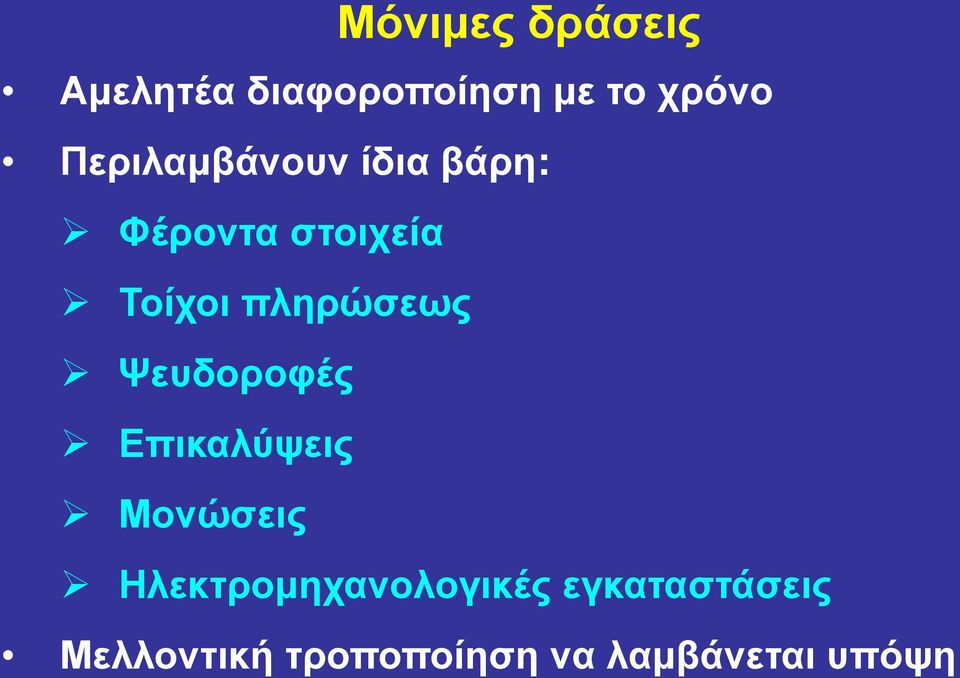

10 Μόνιμες δράσεις Αμελητέα διαφοροποίηση με το χρόνο Περιλαμβάνουν ίδια βάρη: Φέροντα στοιχεία Τοίχοι πληρώσεως Ψευδοροφές Επικαλύψεις Μονώσεις Ηλεκτρομηχανολογικές εγκαταστάσεις Μελλοντική τροποποίηση να λαμβάνεται υπόψη

11 Μεταβλητές δράσεις (1) Κατακόρυφα φορτία από χρήση κτιρίων: Άνθρωποι Έπιπλα Κινητός εξοπλισμός Οχήματα Αποθηκευμένα αγαθά Στατιστικός προσδιορισμός τιμών και θέσης φορτίων Τοποθέτηση κατα τον πλέον δυσμενή τρόπο Απομείωση φόρτισης σε συγκεκριμένες περιπτώσεις: Υποστυλώματα πολυόροφων κτιρίων %

12 Μεταβλητές δράσεις (2) Οιονεί στατικές Δυναμική αντιμετώπιση για περιπτώσεις όπου υπάρχουν επιδράσεις συντονισμού Κατα το συνδυασμό με άλλες μεταβλητές δράσεις θεωρούνται ως ενιαία δράση

13 Φορτίο χιονιού Χάρτης βασικών εντάσεων φορτίων χιονιού για συγκεκριμένο υψόμετρο και περίοδο αναφοράς Διορθώσεις: Για διαφορετικά υψόμετρα Για διαφορετική διάρκεια ζωής σχεδιασμού Συντελεστές μορφής στέγης Συσσωρεύσεις χιονιού πίσω από στηθαία / κοιλάδες / απότομες αλλαγές ύψους στέγης

14 Παράγοντες που επηρεάζουν το φορτίο χιονιού Κλίση στέγης Τοποθεσία (υψόμετρο,προσανατολισμός) Πυκνότητα (βαθμός συμπύκνωσης) Άνεμος: Ανακατανομή χιονιού Μερική απομάκρυνση Διαφυγή θερμότητας από το κτίριο Εργασίες απομάκρυνσης χιονιού

15 Τιμές φορτίου χιονιού στην Ελλάδα Ζώνη Ι (s k,0 = 0.4 kn/m 2 ): Νομοί Αρκαδίας, Ηλείας, Λακωνίας, Μεσσηνίας & όλα τα νησιά πλην των Σποράδων και της Εύβοιας Ζώνη ΙΙ (s k,0 = 0.8 kn/m 2 ): Νομοί Μαγνησίας, Φθιώτιδας, Καρδίτσας, Τρικάλων, Λάρισας, Σποράδες και Εύβοια Ζώνη ΙΙΙ (s k,0 = 1.7 kn/m 2 ): Υπόλοιπη χώρα Χαρακτηριστική τιμή s k για υψόμετρο Α:

16 Φορτίο χιονιού s

17 Μορφές και μέγεθος φόρτισης Εναπόθεση χιονιού πάνω σε στέγη: Οριζόντια Κεκλιμμένη Θολωτή Ειδικές περιπτώσεις φόρτισης: Επαναλαμβανόμενες στέγες Γειτονικά κτίρια διαφορετικού ύψους

18 Δράσεις ανέμου Μεγεθος εξαρτώμενο από: Τοποθεσία Ύψος κατασκευής Είδος περιβάλλοντος χώρου Χρονικά μεταβαλλόμενες: Στατικά φορτία για δύσκαμπτες κατασκευές Δυναμικά φορτία για εύκαμπτες κατασκευές Καθορισμός από μέγιστη ταχύτητα για τη διάρκεια ζωής σχεδιασμού της κατασκευής Βασική ταχύτητα ανέμου: μέση ταχύτητα 10min στα 10m για περίοδο επαναφοράς 50 ετών

19 Παράγοντες που επηρεάζουν ταχύτητα & πίεση Γεωγραφική θέση: Καθορισμός με καμπύλες ίσης βασικής ταχύτητας σε χάρτη Φυσική θέση: Ακτές vs κέντρα πόλεων Συντελεστής τραχύτητας (εξαρτάται από τραχύτητα και ύψος) Τοπογραφία: Λόφοι / γκρεμοί Συντελεστής τοπογραφίας

20 Παράγοντες που επηρεάζουν ταχύτητα & πίεση Διαστάσεις κτιρίων: Ύψος κτιρίου Μέση ταχύτητα ανέμου: Η πίεση ανάλογη του τετραγώνου της μέσης ταχύτητας Σχήμα κατασκευής: Σύνθετη κατανομή πιέσεων Ανάπτυξη θετικών και αρνητικών πιέσεων Περιπλοκότητα λόγω γειτονικών κατασκευών, φυσικών εμποδίων/μεταβολών

21 Παράγοντες που επηρεάζουν ταχύτητα & πίεση Κλίση στέγης: < 20 ο υφαρπαγή (αναρρόφηση) > 20 ο πίεση προς τα κάτω Διεύθυνση ανέμου: Επηρεάζει τις κατανομές της πίεσης

22 Στάδια υπολογισμού Ταχύτητα σχεδιασμού Δυνάμεις επί της κατασκευής Επιπρόσθετα χαρακτηριστικά: Υψηλές τοπικές πιέσεις (γωνίες, εμπόδια) Δοκιμές αεροδυναμικής σήραγγας (για κατασκευές ευαίσθητες στον άνεμο, όπως υψηλά κτίρια, στέγες σταδίων μεγάλου μήκους, εύκαμπτες γέφυρες, ιστοί και πύργοι) Σχεδιασμός

23 Υπολογισμός δράσεων ανέμου (1) Δυνάμεις ή πιέσεις κάθετες ή εφαπτομενικές επί των εξωτερικών ή εσωτερικών επιφανειών με ομοιόμορφη κατανομή Κάθετη πίεση ανέμου:

24 Υπολογισμός δράσεων ανέμου (2) Πίεση ταχύτητας αιχμής

25 Υπολογισμός δράσεων ανέμου (3) Βασική ταχύτητα ανέμου

26 Υπολογισμός δράσεων ανέμου (4) Μέση ταχύτητα ανέμου v m (z)
