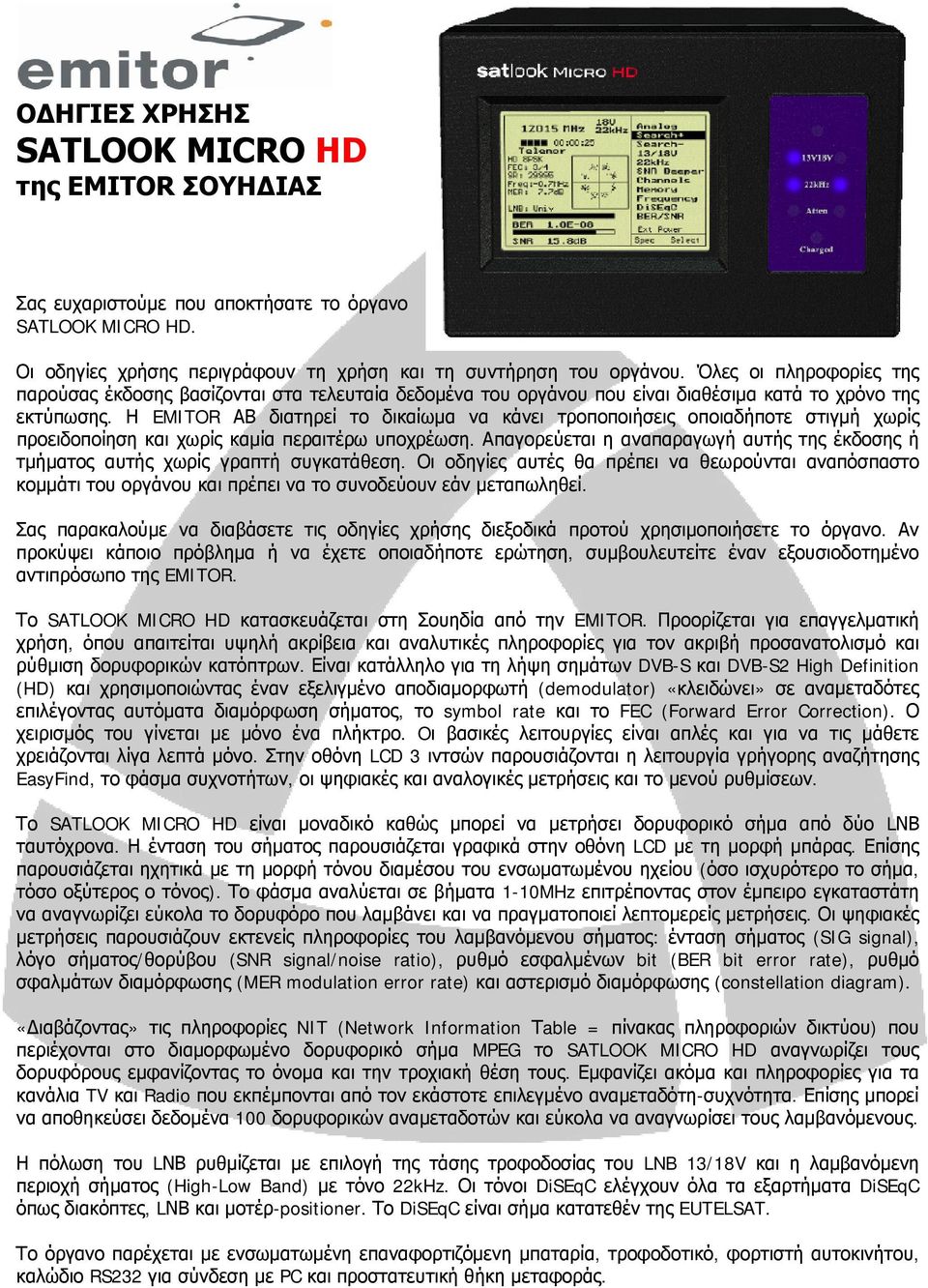

1 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ SATLOOK MICRO HD της EMITOR ΣΟΥΗΔΙΑΣ Σας ευχαριστούμε που αποκτήσατε το όργανο SATLOOK MICRO HD. Οι οδηγίες χρήσης περιγράφουν τη χρήση και τη συντήρηση του οργάνου. Όλες οι πληροφορίες της παρούσας έκδοσης βασίζονται στα τελευταία δεδομένα του οργάνου που είναι διαθέσιμα κατά το χρόνο της εκτύπωσης. Η EMITOR ΑΒ διατηρεί το δικαίωμα να κάνει τροποποιήσεις οποιαδήποτε στιγμή χωρίς προειδοποίηση και χωρίς καμία περαιτέρω υποχρέωση. Απαγορεύεται η αναπαραγωγή αυτής της έκδοσης ή τμήματος αυτής χωρίς γραπτή συγκατάθεση. Οι οδηγίες αυτές θα πρέπει να θεωρούνται αναπόσπαστο κομμάτι του οργάνου και πρέπει να το συνοδεύουν εάν μεταπωληθεί. Σας παρακαλούμε να διαβάσετε τις οδηγίες χρήσης διεξοδικά προτού χρησιμοποιήσετε το όργανο. Αν προκύψει κάποιο πρόβλημα ή να έχετε οποιαδήποτε ερώτηση, συμβουλευτείτε έναν εξουσιοδοτημένο αντιπρόσωπο της EMITOR. Το SATLOOK MICRO HD κατασκευάζεται στη Σουηδία από την EMITOR. Προορίζεται για επαγγελματική χρήση, όπου απαιτείται υψηλή ακρίβεια και αναλυτικές πληροφορίες για τον ακριβή προσανατολισμό και ρύθμιση δορυφορικών κατόπτρων. Είναι κατάλληλο για τη λήψη σημάτων DVB-S και DVB-S2 High Definition (HD) και χρησιμοποιώντας έναν εξελιγμένο αποδιαμορφωτή (demodulator) «κλειδώνει» σε αναμεταδότες επιλέγοντας αυτόματα διαμόρφωση σήματος, το symbol rate και το FEC (Forward Error Correction). Ο χειρισμός του γίνεται με μόνο ένα πλήκτρο. Oι βασικές λειτουργίες είναι απλές και για να τις μάθετε χρειάζονται λίγα λεπτά μόνο. Στην οθόνη LCD 3 ιντσών παρουσιάζονται η λειτουργία γρήγορης αναζήτησης EasyFind, το φάσμα συχνοτήτων, οι ψηφιακές και αναλογικές μετρήσεις και το μενού ρυθμίσεων. Το SATLOOK MICRO HD είναι μοναδικό καθώς μπορεί να μετρήσει δορυφορικό σήμα από δύο LΝΒ ταυτόχρονα. Η ένταση του σήματος παρουσιάζεται γραφικά στην οθόνη LCD με τη μορφή μπάρας. Επίσης παρουσιάζεται ηχητικά με τη μορφή τόνου διαμέσου του ενσωματωμένου ηχείου (όσο ισχυρότερο το σήμα, τόσο οξύτερος ο τόνος). Το φάσμα αναλύεται σε βήματα 1-10MHz επιτρέποντας στον έμπειρο εγκαταστάτη να αναγνωρίζει εύκολα το δορυφόρο που λαμβάνει και να πραγματοποιεί λεπτομερείς μετρήσεις. Οι ψηφιακές μετρήσεις παρουσιάζουν εκτενείς πληροφορίες του λαμβανόμενου σήματος: ένταση σήματος (SIG signal), λόγο σήματος/θορύβου (SNR signal/noise ratio), ρυθμό εσφαλμένων bit (BER bit error rate), ρυθμό σφαλμάτων διαμόρφωσης (MER modulation error rate) και αστερισμό διαμόρφωσης (constellation diagram). «Διαβάζοντας» τις πληροφορίες NIT (Network Information Τable = πίνακας πληροφοριών δικτύου) που περιέχονται στο διαμορφωμένο δορυφορικό σήμα MPEG το SATLOOK MICRO HD αναγνωρίζει τους δορυφόρους εμφανίζοντας το όνομα και την τροχιακή θέση τους. Εμφανίζει ακόμα και πληροφορίες για τα κανάλια TV και Radio που εκπέμπονται από τον εκάστοτε επιλεγμένο αναμεταδότη-συχνότητα. Επίσης μπορεί να αποθηκεύσει δεδομένα 100 δορυφορικών αναμεταδοτών και εύκολα να αναγνωρίσει τους λαμβανόμενους. Η πόλωση του LΝΒ ρυθμίζεται με επιλογή της τάσης τροφοδοσίας του LNB 13/18V και η λαμβανόμενη περιοχή σήματος (High-Low Band) με τόνο 22kHz. Οι τόνοι DiSEqC ελέγχουν όλα τα εξαρτήματα DiSEqC όπως διακόπτες, LΝΒ και μοτέρ-positioner. Το DiSEqC είναι σήμα κατατεθέν της EUTELSAT. Το όργανο παρέχεται με ενσωματωμένη επαναφορτιζόμενη μπαταρία, τροφοδοτικό, φορτιστή αυτοκινήτου, καλώδιο RS232 για σύνδεση με PC και προστατευτική θήκη μεταφοράς.

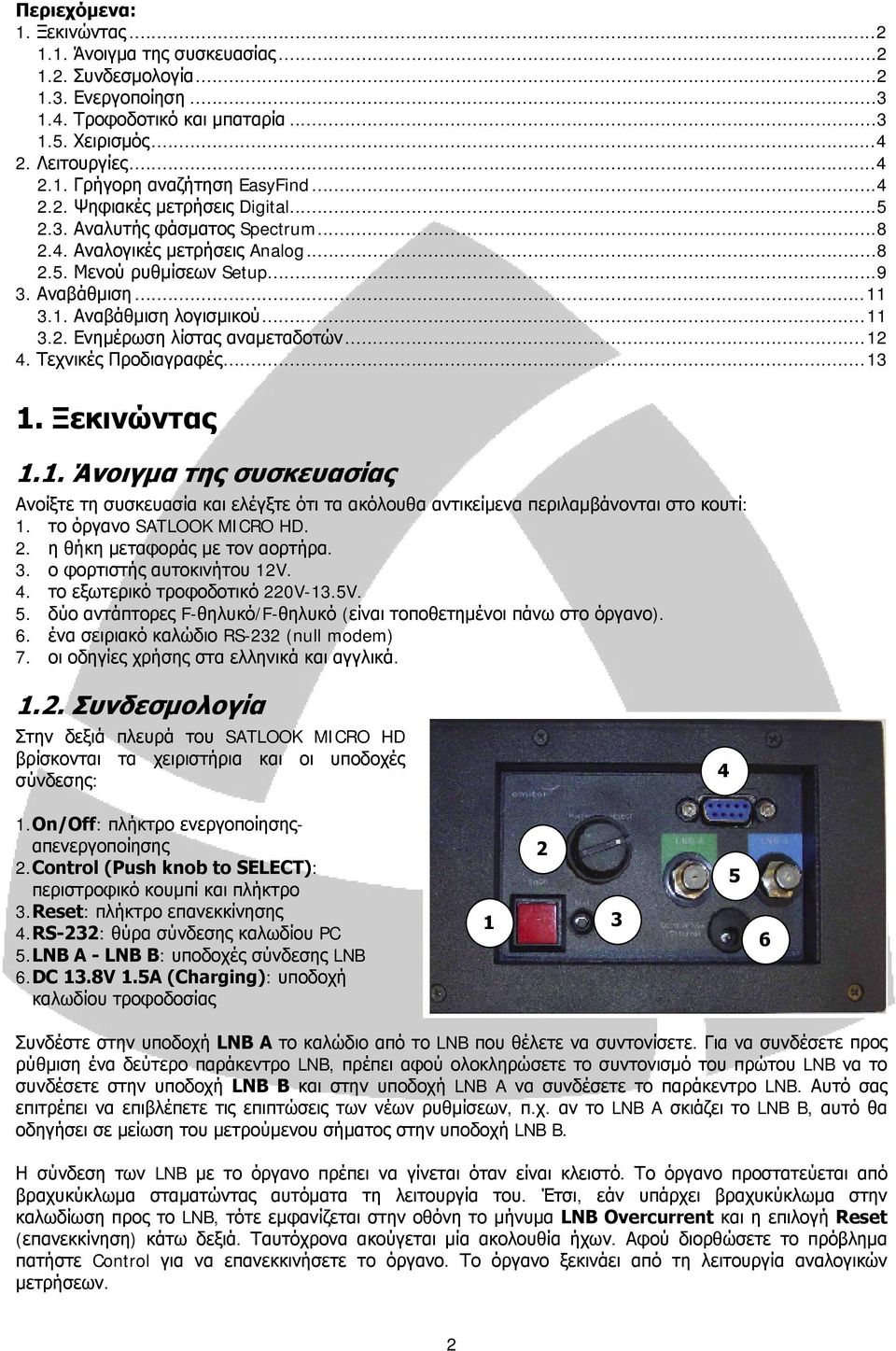

2 Περιεχόμενα: 1. Ξεκινώντας Άνοιγμα της συσκευασίας Συνδεσμολογία Ενεργοποίηση Τροφοδοτικό και μπαταρία Χειρισμός Λειτουργίες Γρήγορη αναζήτηση EasyFind Ψηφιακές μετρήσεις Digital Αναλυτής φάσματος Spectrum Αναλογικές μετρήσεις Analog Μενού ρυθμίσεων Setup Αναβάθμιση Αναβάθμιση λογισμικού Ενημέρωση λίστας αναμεταδοτών Τεχνικές Προδιαγραφές Ξεκινώντας 1.1. Άνοιγμα της συσκευασίας Ανοίξτε τη συσκευασία και ελέγξτε ότι τα ακόλουθα αντικείμενα περιλαμβάνονται στο κουτί: 1. το όργανο SATLOOK MICRO HD. 2. η θήκη μεταφοράς με τον αορτήρα. 3. ο φορτιστής αυτοκινήτου 12V. 4. το εξωτερικό τροφοδοτικό 220V-13.5V. 5. δύο αντάπτορες F-θηλυκό/F-θηλυκό (είναι τοποθετημένοι πάνω στο όργανο). 6. ένα σειριακό καλώδιο RS-232 (null modem) 7. οι οδηγίες χρήσης στα ελληνικά και αγγλικά Συνδεσμολογία Στην δεξιά πλευρά του SATLOOK MICRO HD βρίσκονται τα χειριστήρια και οι υποδοχές σύνδεσης: 4 1. On/Off: πλήκτρο ενεργοποίησηςαπενεργοποίησης 2. Control (Push knob to SELECT): περιστροφικό κουμπί και πλήκτρο 3. Reset: πλήκτρο επανεκκίνησης 4. RS-232: θύρα σύνδεσης καλωδίου PC 5. LNB A - LNB B: υποδοχές σύνδεσης LNB 6. DC 13.8V 1.5A (Charging): υποδοχή καλωδίου τροφοδοσίας Συνδέστε στην υποδοχή LNB A το καλώδιο από το LNB που θέλετε να συντονίσετε. Για να συνδέσετε προς ρύθμιση ένα δεύτερο παράκεντρο LNB, πρέπει αφού ολοκληρώσετε το συντονισμό του πρώτου LNB να το συνδέσετε στην υποδοχή LNB B και στην υποδοχή LNB A να συνδέσετε το παράκεντρο LNB. Αυτό σας επιτρέπει να επιβλέπετε τις επιπτώσεις των νέων ρυθμίσεων, π.χ. αν το LNB A σκιάζει το LNB B, αυτό θα οδηγήσει σε μείωση του μετρούμενου σήματος στην υποδοχή LNB B. Η σύνδεση των LNB με το όργανο πρέπει να γίνεται όταν είναι κλειστό. Το όργανο προστατεύεται από βραχυκύκλωμα σταματώντας αυτόματα τη λειτουργία του. Έτσι, εάν υπάρχει βραχυκύκλωμα στην καλωδίωση προς το LNB, τότε εμφανίζεται στην οθόνη το μήνυμα LNB Overcurrent και η επιλογή Reset (επανεκκίνηση) κάτω δεξιά. Ταυτόχρονα ακούγεται μία ακολουθία ήχων. Αφού διορθώσετε το πρόβλημα πατήστε Control για να επανεκκινήσετε το όργανο. Το όργανο ξεκινάει από τη λειτουργία αναλογικών μετρήσεων. 2

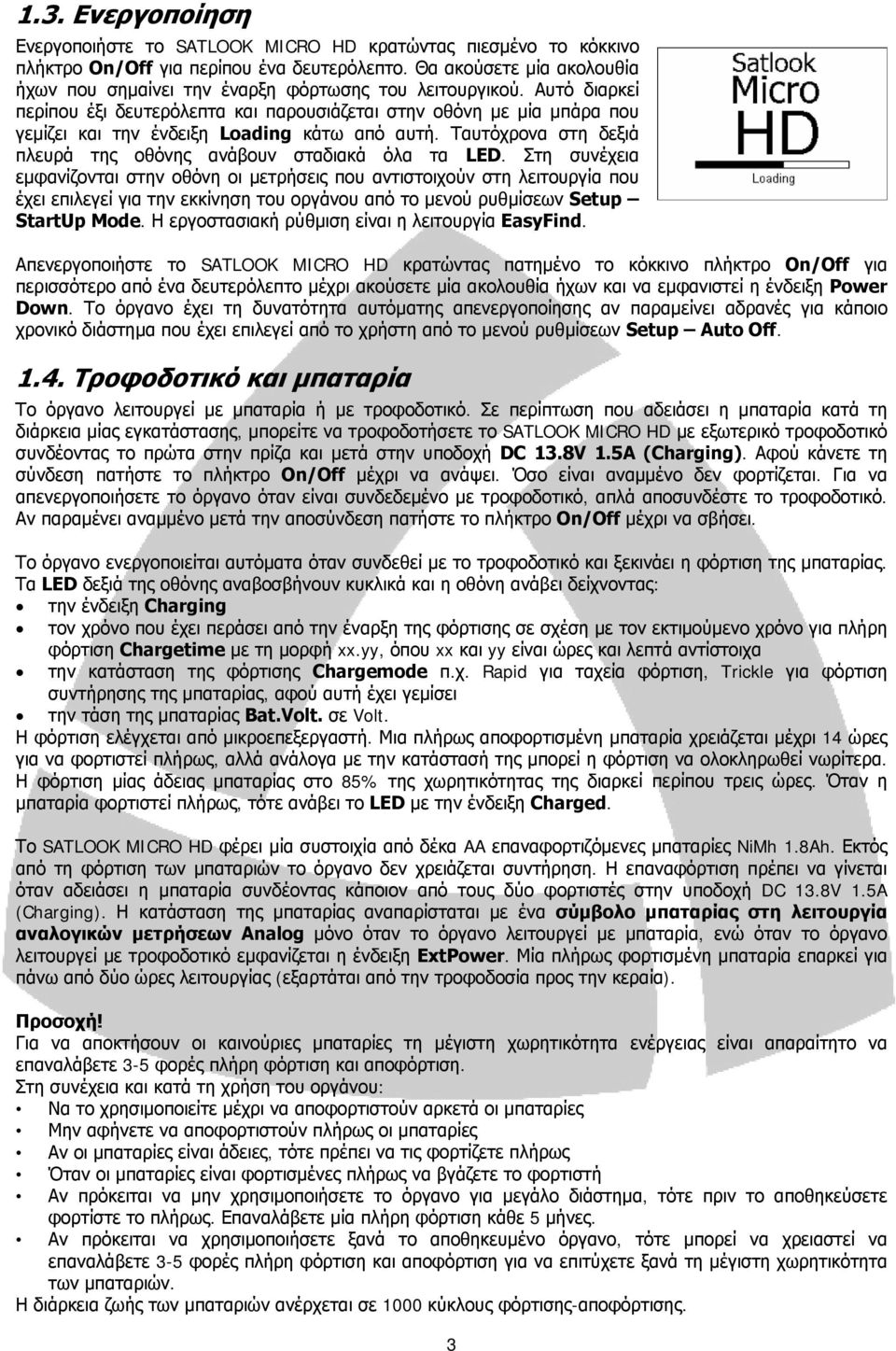

3 1.3. Ενεργοποίηση Ενεργοποιήστε το SATLOOK MICRO HD κρατώντας πιεσμένο το κόκκινο πλήκτρο On/Off για περίπου ένα δευτερόλεπτο. Θα ακούσετε μία ακολουθία ήχων που σημαίνει την έναρξη φόρτωσης του λειτουργικού. Αυτό διαρκεί περίπου έξι δευτερόλεπτα και παρουσιάζεται στην οθόνη με μία μπάρα που γεμίζει και την ένδειξη Loading κάτω από αυτή. Ταυτόχρονα στη δεξιά πλευρά της οθόνης ανάβουν σταδιακά όλα τα LED. Στη συνέχεια εμφανίζονται στην οθόνη οι μετρήσεις που αντιστοιχούν στη λειτουργία που έχει επιλεγεί για την εκκίνηση του οργάνου από το μενού ρυθμίσεων Setup StartUp Mode. Η εργοστασιακή ρύθμιση είναι η λειτουργία EasyFind. Απενεργοποιήστε το SATLOOK MICRO HD κρατώντας πατημένο το κόκκινο πλήκτρο On/Off για περισσότερο από ένα δευτερόλεπτο μέχρι ακούσετε μία ακολουθία ήχων και να εμφανιστεί η ένδειξη Power Down. Το όργανο έχει τη δυνατότητα αυτόματης απενεργοποίησης αν παραμείνει αδρανές για κάποιο χρονικό διάστημα που έχει επιλεγεί από το χρήστη από το μενού ρυθμίσεων Setup Auto Off Τροφοδοτικό και μπαταρία Το όργανο λειτουργεί με μπαταρία ή με τροφοδοτικό. Σε περίπτωση που αδειάσει η μπαταρία κατά τη διάρκεια μίας εγκατάστασης, μπορείτε να τροφοδοτήσετε το SATLOOK MICRO HD με εξωτερικό τροφοδοτικό συνδέοντας το πρώτα στην πρίζα και μετά στην υποδοχή DC 13.8V 1.5A (Charging). Αφού κάνετε τη σύνδεση πατήστε το πλήκτρο On/Off μέχρι να ανάψει. Όσο είναι αναμμένο δεν φορτίζεται. Για να απενεργοποιήσετε το όργανο όταν είναι συνδεδεμένο με τροφοδοτικό, απλά αποσυνδέστε το τροφοδοτικό. Αν παραμένει αναμμένο μετά την αποσύνδεση πατήστε το πλήκτρο On/Off μέχρι να σβήσει. Το όργανο ενεργοποιείται αυτόματα όταν συνδεθεί με το τροφοδοτικό και ξεκινάει η φόρτιση της μπαταρίας. Τα LED δεξιά της οθόνης αναβοσβήνουν κυκλικά και η οθόνη ανάβει δείχνοντας: την ένδειξη Charging τον χρόνο που έχει περάσει από την έναρξη της φόρτισης σε σχέση με τον εκτιμούμενο χρόνο για πλήρη φόρτιση Chargetime με τη μορφή xx.yy, όπου xx και yy είναι ώρες και λεπτά αντίστοιχα την κατάσταση της φόρτισης Chargemode π.χ. Rapid για ταχεία φόρτιση, Trickle για φόρτιση συντήρησης της μπαταρίας, αφού αυτή έχει γεμίσει την τάση της μπαταρίας Bat.Volt. σε Volt. Η φόρτιση ελέγχεται από μικροεπεξεργαστή. Μια πλήρως αποφορτισμένη μπαταρία χρειάζεται μέχρι 14 ώρες για να φορτιστεί πλήρως, αλλά ανάλογα με την κατάστασή της μπορεί η φόρτιση να ολοκληρωθεί νωρίτερα. Η φόρτιση μίας άδειας μπαταρίας στο 85% της χωρητικότητας της διαρκεί περίπου τρεις ώρες. Όταν η μπαταρία φορτιστεί πλήρως, τότε ανάβει το LED με την ένδειξη Charged. Το SATLOOK MICRO HD φέρει μία συστοιχία από δέκα AA επαναφορτιζόμενες μπαταρίες NiMh 1.8Ah. Εκτός από τη φόρτιση των μπαταριών το όργανο δεν χρειάζεται συντήρηση. Η επαναφόρτιση πρέπει να γίνεται όταν αδειάσει η μπαταρία συνδέοντας κάποιον από τους δύο φορτιστές στην υποδοχή DC 13.8V 1.5A (Charging). Η κατάσταση της μπαταρίας αναπαρίσταται με ένα σύμβολο μπαταρίας στη λειτουργία αναλογικών μετρήσεων Analog μόνο όταν το όργανο λειτουργεί με μπαταρία, ενώ όταν το όργανο λειτουργεί με τροφοδοτικό εμφανίζεται η ένδειξη ExtPower. Μία πλήρως φορτισμένη μπαταρία επαρκεί για πάνω από δύο ώρες λειτουργίας (εξαρτάται από την τροφοδοσία προς την κεραία). Προσοχή! Για να αποκτήσουν οι καινούριες μπαταρίες τη μέγιστη χωρητικότητα ενέργειας είναι απαραίτητο να επαναλάβετε 3-5 φορές πλήρη φόρτιση και αποφόρτιση. Στη συνέχεια και κατά τη χρήση του οργάνου: Να το χρησιμοποιείτε μέχρι να αποφορτιστούν αρκετά οι μπαταρίες Μην αφήνετε να αποφορτιστούν πλήρως οι μπαταρίες Αν οι μπαταρίες είναι άδειες, τότε πρέπει να τις φορτίζετε πλήρως Όταν οι μπαταρίες είναι φορτισμένες πλήρως να βγάζετε το φορτιστή Αν πρόκειται να μην χρησιμοποιήσετε το όργανο για μεγάλο διάστημα, τότε πριν το αποθηκεύσετε φορτίστε το πλήρως. Επαναλάβετε μία πλήρη φόρτιση κάθε 5 μήνες. Αν πρόκειται να χρησιμοποιήσετε ξανά το αποθηκευμένο όργανο, τότε μπορεί να χρειαστεί να επαναλάβετε 3-5 φορές πλήρη φόρτιση και αποφόρτιση για να επιτύχετε ξανά τη μέγιστη χωρητικότητα των μπαταριών. Η διάρκεια ζωής των μπαταριών ανέρχεται σε 1000 κύκλους φόρτισης-αποφόρτισης. 3

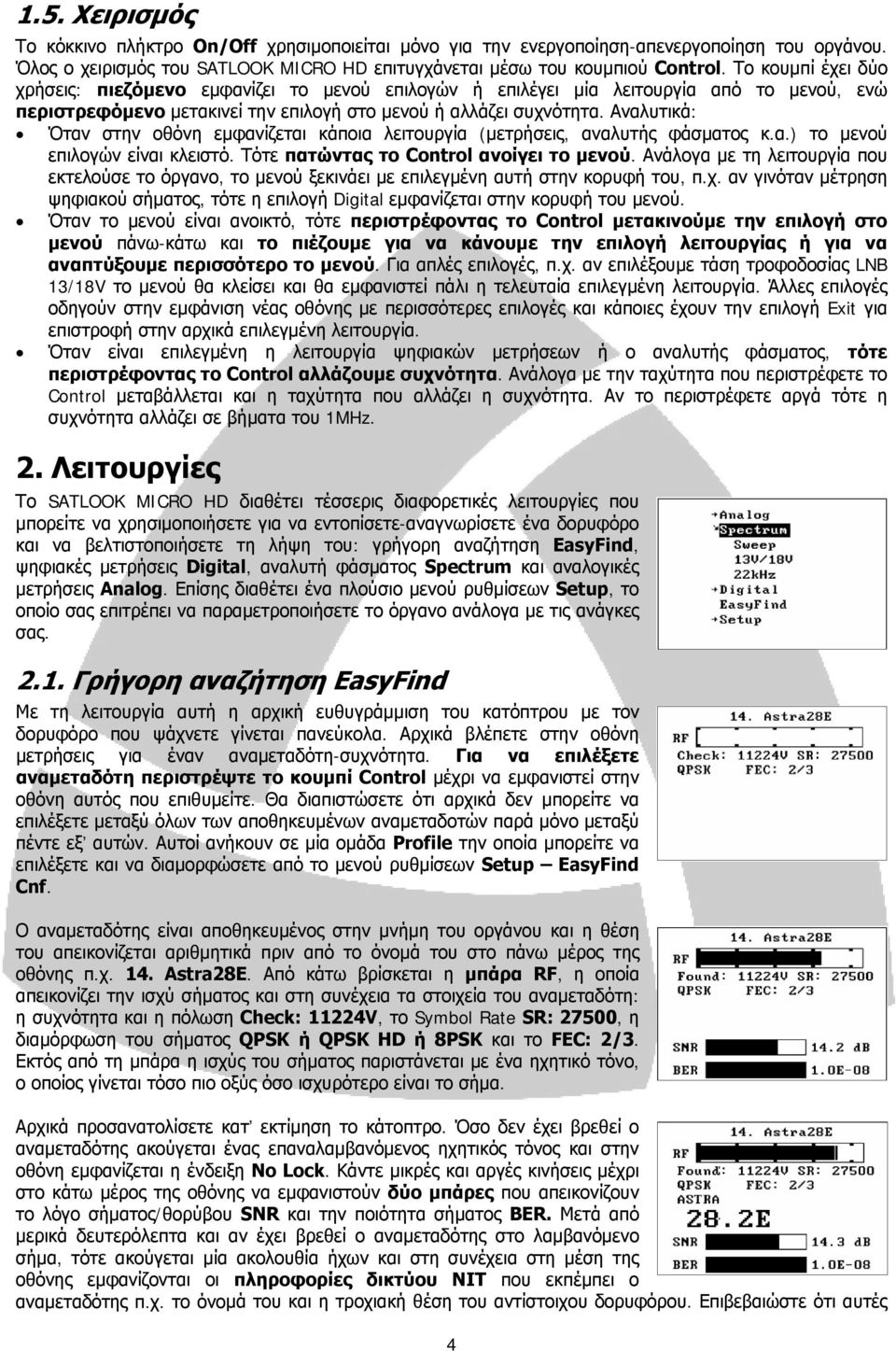

4 1.5. Χειρισμός Το κόκκινο πλήκτρο On/Off χρησιμοποιείται μόνο για την ενεργοποίηση-απενεργοποίηση του οργάνου. Όλος ο χειρισμός του SATLOOK MICRO HD επιτυγχάνεται μέσω του κουμπιού Control. Το κουμπί έχει δύο χρήσεις: πιεζόμενο εμφανίζει το μενού επιλογών ή επιλέγει μία λειτουργία από το μενού, ενώ περιστρεφόμενο μετακινεί την επιλογή στο μενού ή αλλάζει συχνότητα. Αναλυτικά: Όταν στην οθόνη εμφανίζεται κάποια λειτουργία (μετρήσεις, αναλυτής φάσματος κ.α.) το μενού επιλογών είναι κλειστό. Τότε πατώντας το Control ανοίγει το μενού. Ανάλογα με τη λειτουργία που εκτελούσε το όργανο, το μενού ξεκινάει με επιλεγμένη αυτή στην κορυφή του, π.χ. αν γινόταν μέτρηση ψηφιακού σήματος, τότε η επιλογή Digital εμφανίζεται στην κορυφή του μενού. Όταν το μενού είναι ανοικτό, τότε περιστρέφοντας το Control μετακινούμε την επιλογή στο μενού πάνω-κάτω και το πιέζουμε για να κάνουμε την επιλογή λειτουργίας ή για να αναπτύξουμε περισσότερο το μενού. Για απλές επιλογές, π.χ. αν επιλέξουμε τάση τροφοδοσίας LNB 13/18V το μενού θα κλείσει και θα εμφανιστεί πάλι η τελευταία επιλεγμένη λειτουργία. Άλλες επιλογές οδηγούν στην εμφάνιση νέας οθόνης με περισσότερες επιλογές και κάποιες έχουν την επιλογή Exit για επιστροφή στην αρχικά επιλεγμένη λειτουργία. Όταν είναι επιλεγμένη η λειτουργία ψηφιακών μετρήσεων ή ο αναλυτής φάσματος, τότε περιστρέφοντας το Control αλλάζουμε συχνότητα. Ανάλογα με την ταχύτητα που περιστρέφετε το Control μεταβάλλεται και η ταχύτητα που αλλάζει η συχνότητα. Αν το περιστρέφετε αργά τότε η συχνότητα αλλάζει σε βήματα του 1MHz. 2. Λειτουργίες Το SATLOOK MICRO HD διαθέτει τέσσερις διαφορετικές λειτουργίες που μπορείτε να χρησιμοποιήσετε για να εντοπίσετε-αναγνωρίσετε ένα δορυφόρο και να βελτιστοποιήσετε τη λήψη του: γρήγορη αναζήτηση EasyFind, ψηφιακές μετρήσεις Digital, αναλυτή φάσματος Spectrum και αναλογικές μετρήσεις Analog. Επίσης διαθέτει ένα πλούσιο μενού ρυθμίσεων Setup, το οποίο σας επιτρέπει να παραμετροποιήσετε το όργανο ανάλογα με τις ανάγκες σας Γρήγορη αναζήτηση EasyFind Με τη λειτουργία αυτή η αρχική ευθυγράμμιση του κατόπτρου με τον δορυφόρο που ψάχνετε γίνεται πανεύκολα. Αρχικά βλέπετε στην οθόνη μετρήσεις για έναν αναμεταδότη-συχνότητα. Για να επιλέξετε αναμεταδότη περιστρέψτε το κουμπί Control μέχρι να εμφανιστεί στην οθόνη αυτός που επιθυμείτε. Θα διαπιστώσετε ότι αρχικά δεν μπορείτε να επιλέξετε μεταξύ όλων των αποθηκευμένων αναμεταδοτών παρά μόνο μεταξύ πέντε εξ αυτών. Αυτοί ανήκουν σε μία ομάδα Profile την οποία μπορείτε να επιλέξετε και να διαμορφώσετε από το μενού ρυθμίσεων Setup EasyFind Cnf. Ο αναμεταδότης είναι αποθηκευμένος στην μνήμη του οργάνου και η θέση του απεικονίζεται αριθμητικά πριν από το όνομά του στο πάνω μέρος της οθόνης π.χ. 14. Astra28E. Από κάτω βρίσκεται η μπάρα RF, η οποία απεικονίζει την ισχύ σήματος και στη συνέχεια τα στοιχεία του αναμεταδότη: η συχνότητα και η πόλωση Check: 11224V, το Symbol Rate SR: 27500, η διαμόρφωση του σήματος QPSK ή QPSK HD ή 8PSK και το FEC: 2/3. Εκτός από τη μπάρα η ισχύς του σήματος παριστάνεται με ένα ηχητικό τόνο, ο οποίος γίνεται τόσο πιο οξύς όσο ισχυρότερο είναι το σήμα. Αρχικά προσανατολίσετε κατ εκτίμηση το κάτοπτρο. Όσο δεν έχει βρεθεί ο αναμεταδότης ακούγεται ένας επαναλαμβανόμενος ηχητικός τόνος και στην οθόνη εμφανίζεται η ένδειξη No Lock. Κάντε μικρές και αργές κινήσεις μέχρι στο κάτω μέρος της οθόνης να εμφανιστούν δύο μπάρες που απεικονίζουν το λόγο σήματος/θορύβου SNR και την ποιότητα σήματος BER. Μετά από μερικά δευτερόλεπτα και αν έχει βρεθεί ο αναμεταδότης στο λαμβανόμενο σήμα, τότε ακούγεται μία ακολουθία ήχων και στη συνέχεια στη μέση της οθόνης εμφανίζονται οι πληροφορίες δικτύου NIT που εκπέμπει ο αναμεταδότης π.χ. το όνομά του και η τροχιακή θέση του αντίστοιχου δορυφόρου. Επιβεβαιώστε ότι αυτές 4

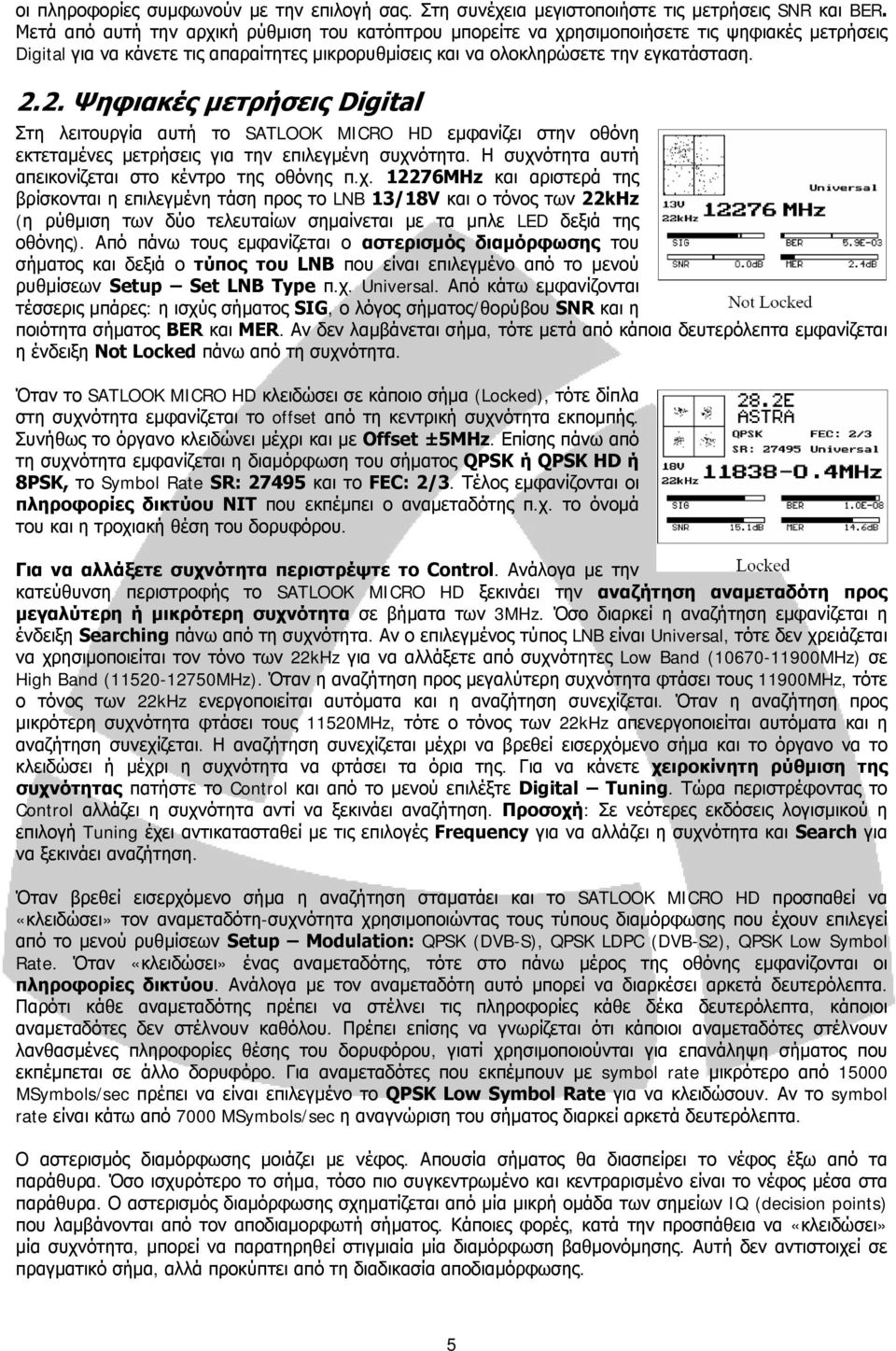

5 οι πληροφορίες συμφωνούν με την επιλογή σας. Στη συνέχεια μεγιστοποιήστε τις μετρήσεις SNR και BER. Μετά από αυτή την αρχική ρύθμιση του κατόπτρου μπορείτε να χρησιμοποιήσετε τις ψηφιακές μετρήσεις Digital για να κάνετε τις απαραίτητες μικρορυθμίσεις και να ολοκληρώσετε την εγκατάσταση Ψηφιακές μετρήσεις Digital Στη λειτουργία αυτή το SATLOOK MICRO HD εμφανίζει στην οθόνη εκτεταμένες μετρήσεις για την επιλεγμένη συχνότητα. Η συχνότητα αυτή απεικονίζεται στο κέντρο της οθόνης π.χ MHz και αριστερά της βρίσκονται η επιλεγμένη τάση προς το LNB 13/18V και ο τόνος των 22kHz (η ρύθμιση των δύο τελευταίων σημαίνεται με τα μπλε LED δεξιά της οθόνης). Από πάνω τους εμφανίζεται ο αστερισμός διαμόρφωσης του σήματος και δεξιά ο τύπος του LNB που είναι επιλεγμένο από το μενού ρυθμίσεων Setup Set LNB Type π.χ. Universal. Από κάτω εμφανίζονται τέσσερις μπάρες: η ισχύς σήματος SIG, ο λόγος σήματος/θορύβου SNR και η ποιότητα σήματος BER και MER. Αν δεν λαμβάνεται σήμα, τότε μετά από κάποια δευτερόλεπτα εμφανίζεται η ένδειξη Not Locked πάνω από τη συχνότητα. Όταν το SATLOOK MICRO HD κλειδώσει σε κάποιο σήμα (Locked), τότε δίπλα στη συχνότητα εμφανίζεται το offset από τη κεντρική συχνότητα εκπομπής. Συνήθως το όργανο κλειδώνει μέχρι και με Offset ±5MHz. Επίσης πάνω από τη συχνότητα εμφανίζεται η διαμόρφωση του σήματος QPSK ή QPSK HD ή 8PSK, το Symbol Rate SR: και το FEC: 2/3. Τέλος εμφανίζονται οι πληροφορίες δικτύου NIT που εκπέμπει ο αναμεταδότης π.χ. το όνομά του και η τροχιακή θέση του δορυφόρου. Για να αλλάξετε συχνότητα περιστρέψτε το Control. Ανάλογα με την κατεύθυνση περιστροφής το SATLOOK MICRO HD ξεκινάει την αναζήτηση αναμεταδότη προς μεγαλύτερη ή μικρότερη συχνότητα σε βήματα των 3MHz. Όσο διαρκεί η αναζήτηση εμφανίζεται η ένδειξη Searching πάνω από τη συχνότητα. Αν ο επιλεγμένος τύπος LNB είναι Universal, τότε δεν χρειάζεται να χρησιμοποιείται τον τόνο των 22kHz για να αλλάξετε από συχνότητες Low Band ( MHz) σε High Band ( MHz). Όταν η αναζήτηση προς μεγαλύτερη συχνότητα φτάσει τους 11900MHz, τότε ο τόνος των 22kHz ενεργοποιείται αυτόματα και η αναζήτηση συνεχίζεται. Όταν η αναζήτηση προς μικρότερη συχνότητα φτάσει τους 11520MHz, τότε ο τόνος των 22kHz απενεργοποιείται αυτόματα και η αναζήτηση συνεχίζεται. Η αναζήτηση συνεχίζεται μέχρι να βρεθεί εισερχόμενο σήμα και το όργανο να το κλειδώσει ή μέχρι η συχνότητα να φτάσει τα όρια της. Για να κάνετε χειροκίνητη ρύθμιση της συχνότητας πατήστε το Control και από το μενού επιλέξτε Digital Tuning. Τώρα περιστρέφοντας το Control αλλάζει η συχνότητα αντί να ξεκινάει αναζήτηση. Προσοχή: Σε νεότερες εκδόσεις λογισμικού η επιλογή Tuning έχει αντικατασταθεί με τις επιλογές Frequency για να αλλάζει η συχνότητα και Search για να ξεκινάει αναζήτηση. Όταν βρεθεί εισερχόμενο σήμα η αναζήτηση σταματάει και το SATLOOK MICRO HD προσπαθεί να «κλειδώσει» τον αναμεταδότη-συχνότητα χρησιμοποιώντας τους τύπους διαμόρφωσης που έχουν επιλεγεί από το μενού ρυθμίσεων Setup Modulation: QPSK (DVB-S), QPSK LDPC (DVB-S2), QPSK Low Symbol Rate. Όταν «κλειδώσει» ένας αναμεταδότης, τότε στο πάνω μέρος της οθόνης εμφανίζονται οι πληροφορίες δικτύου. Ανάλογα με τον αναμεταδότη αυτό μπορεί να διαρκέσει αρκετά δευτερόλεπτα. Παρότι κάθε αναμεταδότης πρέπει να στέλνει τις πληροφορίες κάθε δέκα δευτερόλεπτα, κάποιοι αναμεταδότες δεν στέλνουν καθόλου. Πρέπει επίσης να γνωρίζεται ότι κάποιοι αναμεταδότες στέλνουν λανθασμένες πληροφορίες θέσης του δορυφόρου, γιατί χρησιμοποιούνται για επανάληψη σήματος που εκπέμπεται σε άλλο δορυφόρο. Για αναμεταδότες που εκπέμπουν με symbol rate μικρότερο από MSymbols/sec πρέπει να είναι επιλεγμένο το QPSK Low Symbol Rate για να κλειδώσουν. Αν το symbol rate είναι κάτω από 7000 MSymbols/sec η αναγνώριση του σήματος διαρκεί αρκετά δευτερόλεπτα. Ο αστερισμός διαμόρφωσης μοιάζει με νέφος. Απουσία σήματος θα διασπείρει το νέφος έξω από τα παράθυρα. Όσο ισχυρότερο το σήμα, τόσο πιο συγκεντρωμένο και κεντραρισμένο είναι το νέφος μέσα στα παράθυρα. Ο αστερισμός διαμόρφωσης σχηματίζεται από μία μικρή ομάδα των σημείων IQ (decision points) που λαμβάνονται από τον αποδιαμορφωτή σήματος. Κάποιες φορές, κατά την προσπάθεια να «κλειδώσει» μία συχνότητα, μπορεί να παρατηρηθεί στιγμιαία μία διαμόρφωση βαθμονόμησης. Αυτή δεν αντιστοιχεί σε πραγματικό σήμα, αλλά προκύπτει από τη διαδικασία αποδιαμόρφωσης. 5

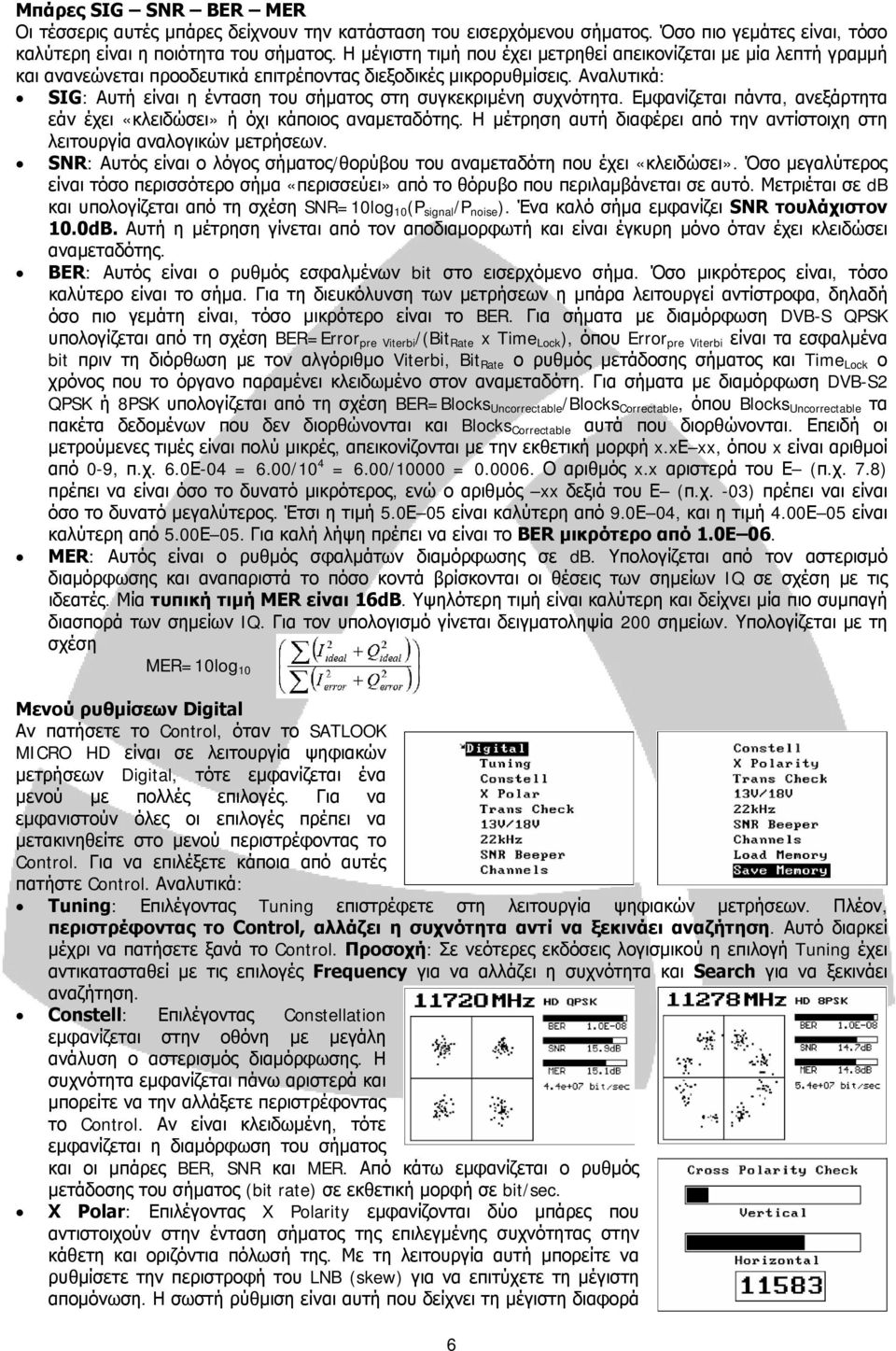

6 Μπάρες SIG SNR BER MER Οι τέσσερις αυτές μπάρες δείχνουν την κατάσταση του εισερχόμενου σήματος. Όσο πιο γεμάτες είναι, τόσο καλύτερη είναι η ποιότητα του σήματος. Η μέγιστη τιμή που έχει μετρηθεί απεικονίζεται με μία λεπτή γραμμή και ανανεώνεται προοδευτικά επιτρέποντας διεξοδικές μικρορυθμίσεις. Αναλυτικά: SIG: Αυτή είναι η ένταση του σήματος στη συγκεκριμένη συχνότητα. Εμφανίζεται πάντα, ανεξάρτητα εάν έχει «κλειδώσει» ή όχι κάποιος αναμεταδότης. Η μέτρηση αυτή διαφέρει από την αντίστοιχη στη λειτουργία αναλογικών μετρήσεων. SNR: Αυτός είναι ο λόγος σήματος/θορύβου του αναμεταδότη που έχει «κλειδώσει». Όσο μεγαλύτερος είναι τόσο περισσότερο σήμα «περισσεύει» από το θόρυβο που περιλαμβάνεται σε αυτό. Μετριέται σε db και υπολογίζεται από τη σχέση SNR=10log 10 (P signal /P noise ). Ένα καλό σήμα εμφανίζει SNR τουλάχιστον 10.0dB. Αυτή η μέτρηση γίνεται από τον αποδιαμορφωτή και είναι έγκυρη μόνο όταν έχει κλειδώσει αναμεταδότης. BER: Αυτός είναι ο ρυθμός εσφαλμένων bit στο εισερχόμενο σήμα. Όσο μικρότερος είναι, τόσο καλύτερο είναι το σήμα. Για τη διευκόλυνση των μετρήσεων η μπάρα λειτουργεί αντίστροφα, δηλαδή όσο πιο γεμάτη είναι, τόσο μικρότερο είναι το BER. Για σήματα με διαμόρφωση DVB-S QPSK υπολογίζεται από τη σχέση BER=Error pre Viterbi /(Bit Rate x Time Lock ), όπου Error pre Viterbi είναι τα εσφαλμένα bit πριν τη διόρθωση με τον αλγόριθμο Viterbi, Bit Rate ο ρυθμός μετάδοσης σήματος και Time Lock ο χρόνος που το όργανο παραμένει κλειδωμένο στον αναμεταδότη. Για σήματα με διαμόρφωση DVB-S2 QPSK ή 8PSK υπολογίζεται από τη σχέση BER=Blocks Uncorrectable /Blocks Correctable, όπου Blocks Uncorrectable τα πακέτα δεδομένων που δεν διορθώνονται και Blocks Correctable αυτά που διορθώνονται. Επειδή οι μετρούμενες τιμές είναι πολύ μικρές, απεικονίζονται με την εκθετική μορφή x.xε xx, όπου x είναι αριθμοί από 0-9, π.χ. 6.0Ε-04 = 6.00/10 4 = 6.00/10000 = Ο αριθμός x.x αριστερά του Ε (π.χ. 7.8) πρέπει να είναι όσο το δυνατό μικρότερος, ενώ ο αριθμός xx δεξιά του Ε (π.χ. -03) πρέπει ναι είναι όσο το δυνατό μεγαλύτερος. Έτσι η τιμή 5.0Ε 05 είναι καλύτερη από 9.0Ε 04, και η τιμή 4.00Ε 05 είναι καλύτερη από 5.00Ε 05. Για καλή λήψη πρέπει να είναι το BER μικρότερο από 1.0Ε 06. MER: Αυτός είναι ο ρυθμός σφαλμάτων διαμόρφωσης σε db. Υπολογίζεται από τον αστερισμό διαμόρφωσης και αναπαριστά το πόσο κοντά βρίσκονται οι θέσεις των σημείων IQ σε σχέση με τις ιδεατές. Μία τυπική τιμή MER είναι 16dB. Υψηλότερη τιμή είναι καλύτερη και δείχνει μία πιο συμπαγή διασπορά των σημείων IQ. Για τον υπολογισμό γίνεται δειγματοληψία 200 σημείων. Υπολογίζεται με τη σχέση MER=10log 10 Μενού ρυθμίσεων Digital Αν πατήσετε το Control, όταν το SATLOOK MICRO HD είναι σε λειτουργία ψηφιακών μετρήσεων Digital, τότε εμφανίζεται ένα μενού με πολλές επιλογές. Για να εμφανιστούν όλες οι επιλογές πρέπει να μετακινηθείτε στο μενού περιστρέφοντας το Control. Για να επιλέξετε κάποια από αυτές πατήστε Control. Αναλυτικά: Tuning: Επιλέγοντας Tuning επιστρέφετε στη λειτουργία ψηφιακών μετρήσεων. Πλέον, περιστρέφοντας το Control, αλλάζει η συχνότητα αντί να ξεκινάει αναζήτηση. Αυτό διαρκεί μέχρι να πατήσετε ξανά το Control. Προσοχή: Σε νεότερες εκδόσεις λογισμικού η επιλογή Tuning έχει αντικατασταθεί με τις επιλογές Frequency για να αλλάζει η συχνότητα και Search για να ξεκινάει αναζήτηση. Constell: Επιλέγοντας Constellation εμφανίζεται στην οθόνη με μεγάλη ανάλυση ο αστερισμός διαμόρφωσης. Η συχνότητα εμφανίζεται πάνω αριστερά και μπορείτε να την αλλάξετε περιστρέφοντας το Control. Αν είναι κλειδωμένη, τότε εμφανίζεται η διαμόρφωση του σήματος και οι μπάρες BER, SNR και MER. Από κάτω εμφανίζεται ο ρυθμός μετάδοσης του σήματος (bit rate) σε εκθετική μορφή σε bit/sec. X Polar: Επιλέγοντας X Polarity εμφανίζονται δύο μπάρες που αντιστοιχούν στην ένταση σήματος της επιλεγμένης συχνότητας στην κάθετη και οριζόντια πόλωσή της. Με τη λειτουργία αυτή μπορείτε να ρυθμίσετε την περιστροφή του LNB (skew) για να επιτύχετε τη μέγιστη απομόνωση. Η σωστή ρύθμιση είναι αυτή που δείχνει τη μέγιστη διαφορά 6

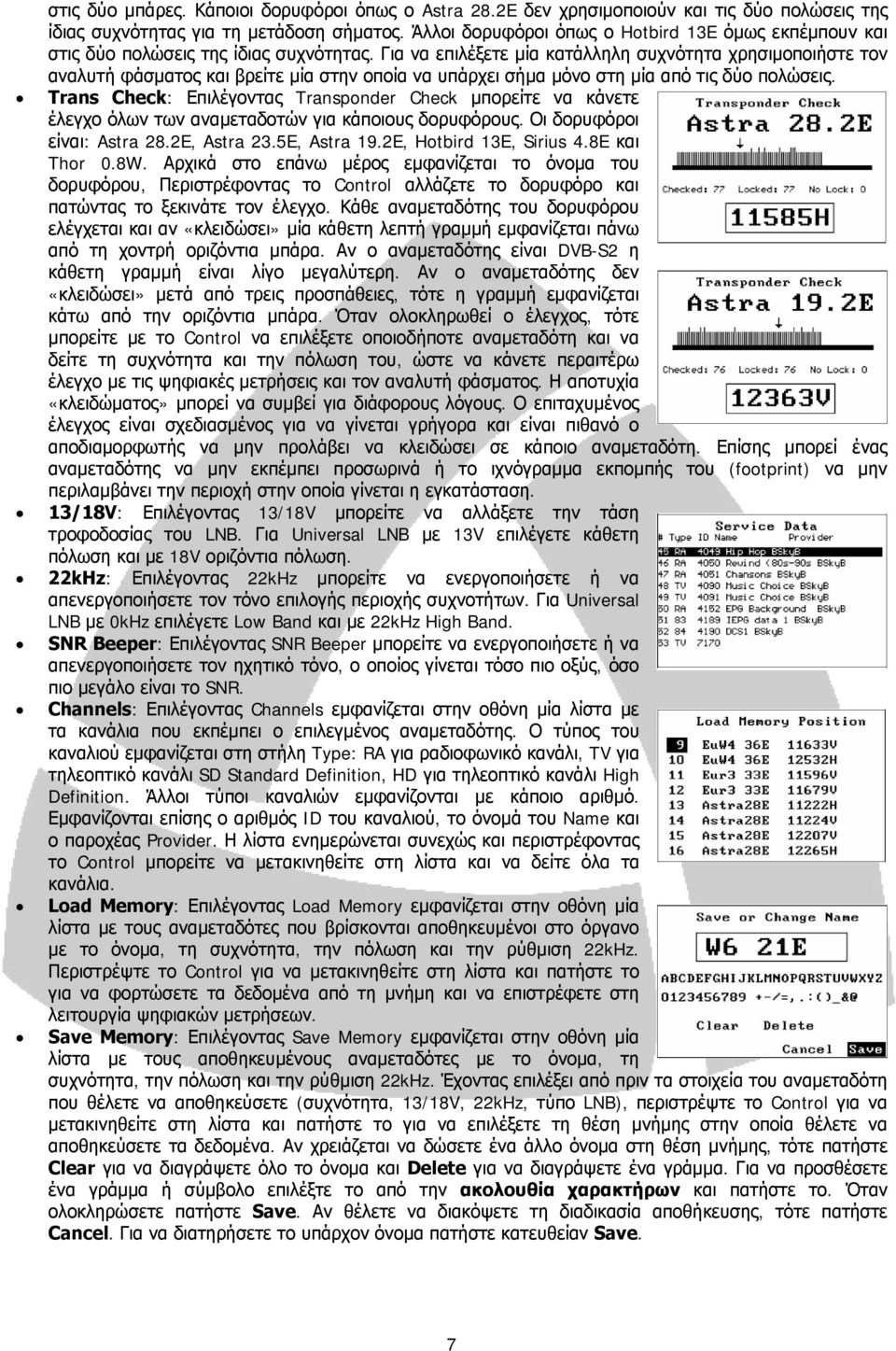

7 στις δύο μπάρες. Κάποιοι δορυφόροι όπως ο Astra 28.2E δεν χρησιμοποιούν και τις δύο πολώσεις της ίδιας συχνότητας για τη μετάδοση σήματος. Άλλοι δορυφόροι όπως ο Hotbird 13E όμως εκπέμπουν και στις δύο πολώσεις της ίδιας συχνότητας. Για να επιλέξετε μία κατάλληλη συχνότητα χρησιμοποιήστε τον αναλυτή φάσματος και βρείτε μία στην οποία να υπάρχει σήμα μόνο στη μία από τις δύο πολώσεις. Trans Check: Επιλέγοντας Transponder Check μπορείτε να κάνετε έλεγχο όλων των αναμεταδοτών για κάποιους δορυφόρους. Οι δορυφόροι είναι: Astra 28.2E, Astra 23.5E, Astra 19.2E, Hotbird 13E, Sirius 4.8E και Thor 0.8W. Αρχικά στο επάνω μέρος εμφανίζεται το όνομα του δορυφόρου, Περιστρέφοντας το Control αλλάζετε το δορυφόρο και πατώντας το ξεκινάτε τον έλεγχο. Κάθε αναμεταδότης του δορυφόρου ελέγχεται και αν «κλειδώσει» μία κάθετη λεπτή γραμμή εμφανίζεται πάνω από τη χοντρή οριζόντια μπάρα. Αν ο αναμεταδότης είναι DVB-S2 η κάθετη γραμμή είναι λίγο μεγαλύτερη. Αν ο αναμεταδότης δεν «κλειδώσει» μετά από τρεις προσπάθειες, τότε η γραμμή εμφανίζεται κάτω από την οριζόντια μπάρα. Όταν ολοκληρωθεί ο έλεγχος, τότε μπορείτε με το Control να επιλέξετε οποιοδήποτε αναμεταδότη και να δείτε τη συχνότητα και την πόλωση του, ώστε να κάνετε περαιτέρω έλεγχο με τις ψηφιακές μετρήσεις και τον αναλυτή φάσματος. Η αποτυχία «κλειδώματος» μπορεί να συμβεί για διάφορους λόγους. Ο επιταχυμένος έλεγχος είναι σχεδιασμένος για να γίνεται γρήγορα και είναι πιθανό ο αποδιαμορφωτής να μην προλάβει να κλειδώσει σε κάποιο αναμεταδότη. Επίσης μπορεί ένας αναμεταδότης να μην εκπέμπει προσωρινά ή το ιχνόγραμμα εκπομπής του (footprint) να μην περιλαμβάνει την περιοχή στην οποία γίνεται η εγκατάσταση. 13/18V: Επιλέγοντας 13/18V μπορείτε να αλλάξετε την τάση τροφοδοσίας του LNB. Για Universal LNB με 13V επιλέγετε κάθετη πόλωση και με 18V οριζόντια πόλωση. 22kHz: Επιλέγοντας 22kHz μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε τον τόνο επιλογής περιοχής συχνοτήτων. Για Universal LNB με 0kHz επιλέγετε Low Band και με 22kHz High Band. SNR Beeper: Επιλέγοντας SNR Beeper μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε τον ηχητικό τόνο, ο οποίος γίνεται τόσο πιο οξύς, όσο πιο μεγάλο είναι το SNR. Channels: Επιλέγοντας Channels εμφανίζεται στην οθόνη μία λίστα με τα κανάλια που εκπέμπει ο επιλεγμένος αναμεταδότης. Ο τύπος του καναλιού εμφανίζεται στη στήλη Type: RA για ραδιοφωνικό κανάλι, TV για τηλεοπτικό κανάλι SD Standard Definition, HD για τηλεοπτικό κανάλι High Definition. Άλλοι τύποι καναλιών εμφανίζονται με κάποιο αριθμό. Εμφανίζονται επίσης ο αριθμός ID του καναλιού, το όνομά του Name και ο παροχέας Provider. Η λίστα ενημερώνεται συνεχώς και περιστρέφοντας το Control μπορείτε να μετακινηθείτε στη λίστα και να δείτε όλα τα κανάλια. Load Memory: Επιλέγοντας Load Memory εμφανίζεται στην οθόνη μία λίστα με τους αναμεταδότες που βρίσκονται αποθηκευμένοι στο όργανο με το όνομα, τη συχνότητα, την πόλωση και την ρύθμιση 22kHz. Περιστρέψτε το Control για να μετακινηθείτε στη λίστα και πατήστε το για να φορτώσετε τα δεδομένα από τη μνήμη και να επιστρέφετε στη λειτουργία ψηφιακών μετρήσεων. Save Memory: Επιλέγοντας Save Memory εμφανίζεται στην οθόνη μία λίστα με τους αποθηκευμένους αναμεταδότες με το όνομα, τη συχνότητα, την πόλωση και την ρύθμιση 22kHz. Έχοντας επιλέξει από πριν τα στοιχεία του αναμεταδότη που θέλετε να αποθηκεύσετε (συχνότητα, 13/18V, 22kHz, τύπο LNB), περιστρέψτε το Control για να μετακινηθείτε στη λίστα και πατήστε το για να επιλέξετε τη θέση μνήμης στην οποία θέλετε να αποθηκεύσετε τα δεδομένα. Αν χρειάζεται να δώσετε ένα άλλο όνομα στη θέση μνήμης, τότε πατήστε Clear για να διαγράψετε όλο το όνομα και Delete για να διαγράψετε ένα γράμμα. Για να προσθέσετε ένα γράμμα ή σύμβολο επιλέξτε το από την ακολουθία χαρακτήρων και πατήστε το. Όταν ολοκληρώσετε πατήστε Save. Αν θέλετε να διακόψετε τη διαδικασία αποθήκευσης, τότε πατήστε Cancel. Για να διατηρήσετε το υπάρχον όνομα πατήστε κατευθείαν Save. 7

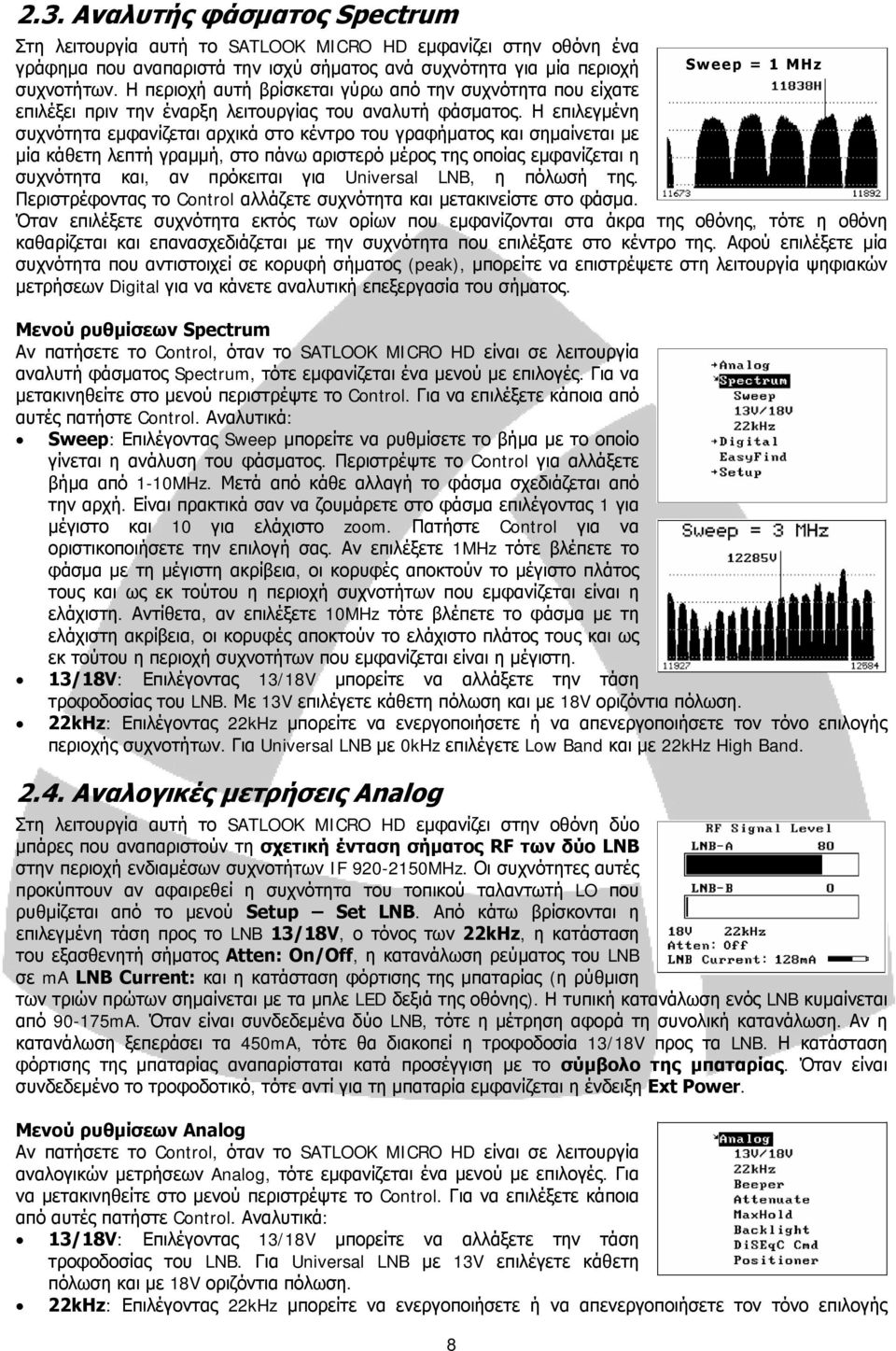

8 2.3. Αναλυτής φάσματος Spectrum Στη λειτουργία αυτή το SATLOOK MICRO HD εμφανίζει στην οθόνη ένα γράφημα που αναπαριστά την ισχύ σήματος ανά συχνότητα για μία περιοχή Sweep = 1 MHz συχνοτήτων. Η περιοχή αυτή βρίσκεται γύρω από την συχνότητα που είχατε επιλέξει πριν την έναρξη λειτουργίας του αναλυτή φάσματος. Η επιλεγμένη συχνότητα εμφανίζεται αρχικά στο κέντρο του γραφήματος και σημαίνεται με μία κάθετη λεπτή γραμμή, στο πάνω αριστερό μέρος της οποίας εμφανίζεται η συχνότητα και, αν πρόκειται για Universal LNB, η πόλωσή της. Περιστρέφοντας το Control αλλάζετε συχνότητα και μετακινείστε στο φάσμα. Όταν επιλέξετε συχνότητα εκτός των ορίων που εμφανίζονται στα άκρα της οθόνης, τότε η οθόνη καθαρίζεται και επανασχεδιάζεται με την συχνότητα που επιλέξατε στο κέντρο της. Αφού επιλέξετε μία συχνότητα που αντιστοιχεί σε κορυφή σήματος (peak), μπορείτε να επιστρέψετε στη λειτουργία ψηφιακών μετρήσεων Digital για να κάνετε αναλυτική επεξεργασία του σήματος. Μενού ρυθμίσεων Spectrum Αν πατήσετε το Control, όταν το SATLOOK MICRO HD είναι σε λειτουργία αναλυτή φάσματος Spectrum, τότε εμφανίζεται ένα μενού με επιλογές. Για να μετακινηθείτε στο μενού περιστρέψτε το Control. Για να επιλέξετε κάποια από αυτές πατήστε Control. Αναλυτικά: Sweep: Επιλέγοντας Sweep μπορείτε να ρυθμίσετε το βήμα με το οποίο γίνεται η ανάλυση του φάσματος. Περιστρέψτε το Control για αλλάξετε βήμα από 1-10MHz. Μετά από κάθε αλλαγή το φάσμα σχεδιάζεται από την αρχή. Είναι πρακτικά σαν να ζουμάρετε στο φάσμα επιλέγοντας 1 για μέγιστο και 10 για ελάχιστο zoom. Πατήστε Control για να οριστικοποιήσετε την επιλογή σας. Αν επιλέξετε 1MHz τότε βλέπετε το φάσμα με τη μέγιστη ακρίβεια, οι κορυφές αποκτούν το μέγιστο πλάτος τους και ως εκ τούτου η περιοχή συχνοτήτων που εμφανίζεται είναι η ελάχιστη. Αντίθετα, αν επιλέξετε 10MHz τότε βλέπετε το φάσμα με τη ελάχιστη ακρίβεια, οι κορυφές αποκτούν το ελάχιστο πλάτος τους και ως εκ τούτου η περιοχή συχνοτήτων που εμφανίζεται είναι η μέγιστη. 13/18V: Επιλέγοντας 13/18V μπορείτε να αλλάξετε την τάση τροφοδοσίας του LNB. Με 13V επιλέγετε κάθετη πόλωση και με 18V οριζόντια πόλωση. 22kHz: Επιλέγοντας 22kHz μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε τον τόνο επιλογής περιοχής συχνοτήτων. Για Universal LNB με 0kHz επιλέγετε Low Band και με 22kHz High Band Αναλογικές μετρήσεις Analog Στη λειτουργία αυτή το SATLOOK MICRO HD εμφανίζει στην οθόνη δύο μπάρες που αναπαριστούν τη σχετική ένταση σήματος RF των δύο LNB στην περιοχή ενδιαμέσων συχνοτήτων IF MHz. Οι συχνότητες αυτές προκύπτουν αν αφαιρεθεί η συχνότητα του τοπικού ταλαντωτή LO που ρυθμίζεται από το μενού Setup Set LNB. Από κάτω βρίσκονται η επιλεγμένη τάση προς το LNB 13/18V, ο τόνος των 22kHz, η κατάσταση του εξασθενητή σήματος Atten: On/Off, η κατανάλωση ρεύματος του LNB σε ma LNB Current: και η κατάσταση φόρτισης της μπαταρίας (η ρύθμιση των τριών πρώτων σημαίνεται με τα μπλε LED δεξιά της οθόνης). Η τυπική κατανάλωση ενός LNB κυμαίνεται από mA. Όταν είναι συνδεδεμένα δύο LNB, τότε η μέτρηση αφορά τη συνολική κατανάλωση. Αν η κατανάλωση ξεπεράσει τα 450mA, τότε θα διακοπεί η τροφοδοσία 13/18V προς τα LNB. Η κατάσταση φόρτισης της μπαταρίας αναπαρίσταται κατά προσέγγιση με το σύμβολο της μπαταρίας. Όταν είναι συνδεδεμένο το τροφοδοτικό, τότε αντί για τη μπαταρία εμφανίζεται η ένδειξη Ext Power. Μενού ρυθμίσεων Analog Αν πατήσετε το Control, όταν το SATLOOK MICRO HD είναι σε λειτουργία αναλογικών μετρήσεων Analog, τότε εμφανίζεται ένα μενού με επιλογές. Για να μετακινηθείτε στο μενού περιστρέψτε το Control. Για να επιλέξετε κάποια από αυτές πατήστε Control. Αναλυτικά: 13/18V: Επιλέγοντας 13/18V μπορείτε να αλλάξετε την τάση τροφοδοσίας του LNB. Για Universal LNB με 13V επιλέγετε κάθετη πόλωση και με 18V οριζόντια πόλωση. 22kHz: Επιλέγοντας 22kHz μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε τον τόνο επιλογής 8

9 περιοχής συχνοτήτων. Για Universal LNB με 0kHz επιλέγετε Low Band και με 22kHz High Band. Beeper: Επιλέγοντας Beeper μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε τον ηχητικό τόνο, ο οποίος γίνεται τόσο πιο οξύς, όσο πιο μεγάλη είναι η ένταση σήματος RF. Η επιλογή είναι κυκλική: με το πρώτο πάτημα ακούγεται τόνος για το LNB A, με το δεύτερο πάτημα ακούγεται τόνος για το LNB B, με το τρίτο πάτημα σταματάει ο τόνος και πάλι από την αρχή. Η επιλογή σημαίνεται με το γράμμα B δίπλα στη μπάρα RF κάθε LNB. Attenuate: Αν το εισερχόμενο σήμα είναι πολύ ισχυρό και οι μπάρες δείχνουν μέγιστες τιμές (γεμίζουν), τότε επιλέγοντας Attenuate μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε τον εξασθενητή σήματος. Έτσι μειώνεται την ένταση σήματος RF κατά 3dB, παρεμβάλλοντας μία ενεργή αντίσταση στο κύκλωμα. Η επιλογή αφορά και τα δύο LNB, αλλά δεν επηρεάζει το σήμα στις ψηφιακές μετρήσεις. MaxHold: Επιλέγοντας MaxHold μπορείτε να ρυθμίσετε αν θα διατηρούνται στην οθόνη ενδείξεις των μέγιστων τιμών έντασης RF για κάθε LNB. Οι μέγιστες τιμές απεικονίζονται με λεπτές κάθετες γραμμές πάνω στις μπάρες και ανανεώνονται προοδευτικά επιτρέποντας διεξοδικές μικρορυθμίσεις. Backlight: Επιλέγοντας Backlight μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε τον οπίσθιο φωτισμό οθόνης, ο οποίος διευκολύνει τη χρήση του οργάνου σε συνθήκες μειωμένου φωτισμού. DiSEqC Cmd: Επιλέγοντας DiSEqC Command εμφανίζονται στην οθόνη όλες οι εντολές για τον έλεγχο διακοπτών και LNB. Υποστηρίζονται τα πρωτόκολλα Toneburst (TB A-B), DiSEqC 1.0 (LNB 1-4) και DiSEqC 1.1 (SW 1-16). Περιστρέψτε το Control για να επιλέξετε εντολή και πατήστε το για να τη στείλετε (εμφανίζεται προσωρινά η ένδειξη DiSEqC Sent). Διαφορετικά επιλέξετε Exit για να επιστρέψετε στο μενού. Positioner: Επιλέγοντας Positioner εμφανίζονται στην οθόνη όλες οι εντολές DiSEqC 1.2 για τον έλεγχο μοτέρ-positioner. Περιστρέψτε το Control για να επιλέξετε εντολή και πατήστε το για να τη στείλετε (εμφανίζεται προσωρινά η ένδειξη DiSEqC Sent). Με τις εντολές Go East και Go West το μοτέρ-κάτοπτρο κινείται ανατολικά και δυτικά αντίστοιχα. Η εντολή Go Home ισοδυναμεί με την εντολή Goto Pos 0 και επιστρέφει το μοτέρ στη θέση 0. Συνήθως η θέση αυτή είναι προς το νότο. Για κάποια μοτέρ όμως η θέση αυτή είναι το κατασκευαστικό ανατολικό όριο περιστροφής τους. Με SetEast και SetWest ορίζετε το ανατολικό και δυτικό όριο του τόξου περιστροφής στο οποίο επιθυμείτε να κινείται το μοτέρ. Αυτά μπορεί να διαφέρουν από τα κατασκευαστικά όρια περιστροφής. Με Clr Lim απαλείφετε τα παραπάνω όρια. Με SavePos επιλέγετε τον αριθμό μνήμης 1-31 στον οποίο θέλετε να αντιστοιχήσετε τη συγκεκριμένη θέση του μοτέρ. Με GotoPos επιλέγετε τη αποθηκευμένη θέση στην οποία θέλετε να μετακινήσετε το μοτέρ. Με My Lat και My Long ορίζετε το γεωγραφικό πλάτος και μήκος του σημείου που βρίσκεστε. Περιστρέψτε το Control για να επιλέξετε πλάτος από 90.0 S (νότια) έως 90.0 N (βόρεια) και μήκος από E (ανατολικά) έως W (δυτικά). Πατήστε Control για να αποθηκεύσετε τη ρύθμιση. Με Goto X επιλέγετε την τροχιακή θέση στην οποία θέλετε να μετακινήσετε το μοτέρ, π.χ. αν θέλετε να μετακινήσετε το μοτέρ στο Hotbird περιστρέψτε το Control για να επιλέξετε 13.0Ε και πατήστε το για να ξεκινήσει η μετακίνηση. Η θέση στην οποία θα μετακινηθεί το μοτέρ υπολογίζεται από το SATLOOK MICRO HD βάσει του αποθηκευμένου γεωγραφικού πλάτους και μήκους. Διαφορετικά επιλέξετε Exit για να επιστρέψετε στο μενού Μενού ρυθμίσεων Setup Το μενού ρυθμίσεων Setup έχει πολλές επιλογές. Για να εμφανιστούν όλες πρέπει να μετακινηθείτε στο μενού περιστρέφοντας το Control. Για να επιλέξετε κάποια από αυτές πατήστε Control. Αναλυτικά: Contrast: Στην οθόνη εμφανίζεται μία «σκακιέρα» που σας βοηθάει στη ρύθμιση του κοντράστ της οθόνης περιστρέφοντας το Control. Για να αποθηκεύσετε τη ρύθμιση πατήστε Control. Invert Knob: Κάθε φορά που επιλέγετε Invert Knob αλλάζετε το πως αντιδρά το όργανο στην περιστροφή του Control. Περιστρέφοντας το Control κατά τη φορά των δεικτών του ρολογιού, αυξάνετε τη συχνότητα ή μετακινείστε προς τα κάτω στο μενού επιλογών και αντίστροφα. Αυτή είναι η εργοστασιακή ρύθμιση. Εναλλακτικά, περιστρέφοντας το Control κατά τη φορά των δεικτών του ρολογιού, μειώνετε τη συχνότητα ή 9

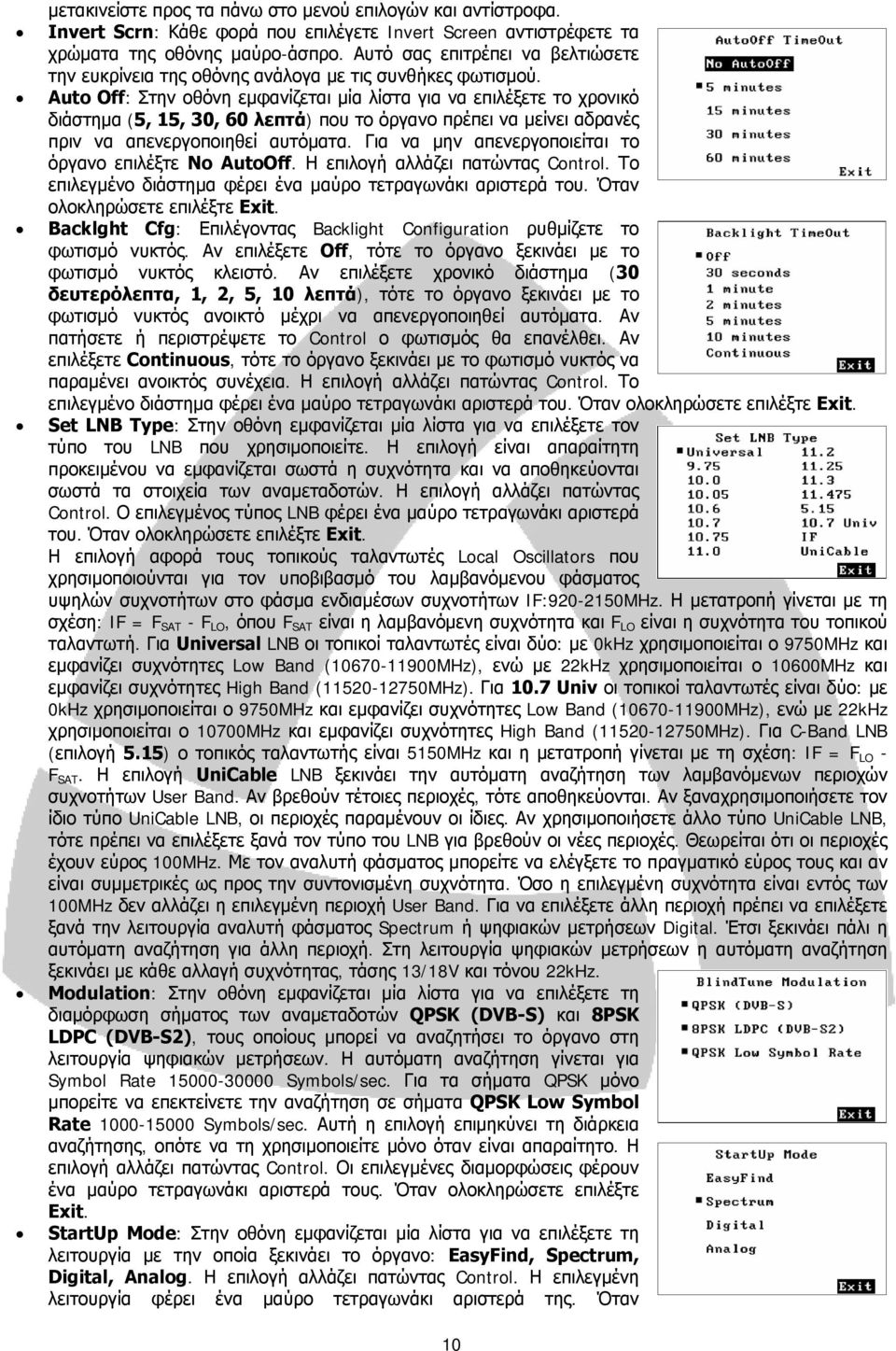

10 μετακινείστε προς τα πάνω στο μενού επιλογών και αντίστροφα. Invert Scrn: Κάθε φορά που επιλέγετε Invert Screen αντιστρέφετε τα χρώματα της οθόνης μαύρο-άσπρο. Αυτό σας επιτρέπει να βελτιώσετε την ευκρίνεια της οθόνης ανάλογα με τις συνθήκες φωτισμού. Auto Off: Στην οθόνη εμφανίζεται μία λίστα για να επιλέξετε το χρονικό διάστημα (5, 15, 30, 60 λεπτά) που το όργανο πρέπει να μείνει αδρανές πριν να απενεργοποιηθεί αυτόματα. Για να μην απενεργοποιείται το όργανο επιλέξτε No AutoOff. Η επιλογή αλλάζει πατώντας Control. Το επιλεγμένο διάστημα φέρει ένα μαύρο τετραγωνάκι αριστερά του. Όταν ολοκληρώσετε επιλέξτε Exit. Backlght Cfg: Επιλέγοντας Backlight Configuration ρυθμίζετε το φωτισμό νυκτός. Αν επιλέξετε Off, τότε το όργανο ξεκινάει με το φωτισμό νυκτός κλειστό. Αν επιλέξετε χρονικό διάστημα (30 δευτερόλεπτα, 1, 2, 5, 10 λεπτά), τότε το όργανο ξεκινάει με το φωτισμό νυκτός ανοικτό μέχρι να απενεργοποιηθεί αυτόματα. Αν πατήσετε ή περιστρέψετε το Control ο φωτισμός θα επανέλθει. Αν επιλέξετε Continuous, τότε το όργανο ξεκινάει με το φωτισμό νυκτός να παραμένει ανοικτός συνέχεια. Η επιλογή αλλάζει πατώντας Control. Το επιλεγμένο διάστημα φέρει ένα μαύρο τετραγωνάκι αριστερά του. Όταν ολοκληρώσετε επιλέξτε Exit. Set LNB Type: Στην οθόνη εμφανίζεται μία λίστα για να επιλέξετε τον τύπο του LNB που χρησιμοποιείτε. Η επιλογή είναι απαραίτητη προκειμένου να εμφανίζεται σωστά η συχνότητα και να αποθηκεύονται σωστά τα στοιχεία των αναμεταδοτών. Η επιλογή αλλάζει πατώντας Control. Ο επιλεγμένος τύπος LNB φέρει ένα μαύρο τετραγωνάκι αριστερά του. Όταν ολοκληρώσετε επιλέξτε Exit. Η επιλογή αφορά τους τοπικούς ταλαντωτές Local Oscillators που χρησιμοποιούνται για τον υποβιβασμό του λαμβανόμενου φάσματος υψηλών συχνοτήτων στο φάσμα ενδιαμέσων συχνοτήτων IF: MHz. Η μετατροπή γίνεται με τη σχέση: IF = F SAT - F LO, όπου F SAT είναι η λαμβανόμενη συχνότητα και F LO είναι η συχνότητα του τοπικού ταλαντωτή. Για Universal LNB οι τοπικοί ταλαντωτές είναι δύο: με 0kHz χρησιμοποιείται ο 9750MHz και εμφανίζει συχνότητες Low Band ( MHz), ενώ με 22kHz χρησιμοποιείται ο 10600MHz και εμφανίζει συχνότητες High Band ( MHz). Για 10.7 Univ οι τοπικοί ταλαντωτές είναι δύο: με 0kHz χρησιμοποιείται ο 9750MHz και εμφανίζει συχνότητες Low Band ( MHz), ενώ με 22kHz χρησιμοποιείται ο 10700MHz και εμφανίζει συχνότητες High Band ( MHz). Για C-Band LNB (επιλογή 5.15) ο τοπικός ταλαντωτής είναι 5150MHz και η μετατροπή γίνεται με τη σχέση: IF = F LO - F SAT. Η επιλογή UniCable LNB ξεκινάει την αυτόματη αναζήτηση των λαμβανόμενων περιοχών συχνοτήτων User Band. Αν βρεθούν τέτοιες περιοχές, τότε αποθηκεύονται. Αν ξαναχρησιμοποιήσετε τον ίδιο τύπο UniCable LNB, οι περιοχές παραμένουν οι ίδιες. Αν χρησιμοποιήσετε άλλο τύπο UniCable LNB, τότε πρέπει να επιλέξετε ξανά τον τύπο του LNB για βρεθούν οι νέες περιοχές. Θεωρείται ότι οι περιοχές έχουν εύρος 100MHz. Με τον αναλυτή φάσματος μπορείτε να ελέγξετε το πραγματικό εύρος τους και αν είναι συμμετρικές ως προς την συντονισμένη συχνότητα. Όσο η επιλεγμένη συχνότητα είναι εντός των 100MHz δεν αλλάζει η επιλεγμένη περιοχή User Band. Για να επιλέξετε άλλη περιοχή πρέπει να επιλέξετε ξανά την λειτουργία αναλυτή φάσματος Spectrum ή ψηφιακών μετρήσεων Digital. Έτσι ξεκινάει πάλι η αυτόματη αναζήτηση για άλλη περιοχή. Στη λειτουργία ψηφιακών μετρήσεων η αυτόματη αναζήτηση ξεκινάει με κάθε αλλαγή συχνότητας, τάσης 13/18V και τόνου 22kHz. Modulation: Στην οθόνη εμφανίζεται μία λίστα για να επιλέξετε τη διαμόρφωση σήματος των αναμεταδοτών QPSK (DVB-S) και 8PSK LDPC (DVB-S2), τους οποίους μπορεί να αναζητήσει το όργανο στη λειτουργία ψηφιακών μετρήσεων. Η αυτόματη αναζήτηση γίνεται για Symbol Rate Symbols/sec. Για τα σήματα QPSK μόνο μπορείτε να επεκτείνετε την αναζήτηση σε σήματα QPSK Low Symbol Rate Symbols/sec. Αυτή η επιλογή επιμηκύνει τη διάρκεια αναζήτησης, οπότε να τη χρησιμοποιείτε μόνο όταν είναι απαραίτητο. Η επιλογή αλλάζει πατώντας Control. Οι επιλεγμένες διαμορφώσεις φέρουν ένα μαύρο τετραγωνάκι αριστερά τους. Όταν ολοκληρώσετε επιλέξτε Exit. StartUp Mode: Στην οθόνη εμφανίζεται μία λίστα για να επιλέξετε τη λειτουργία με την οποία ξεκινάει το όργανο: EasyFind, Spectrum, Digital, Analog. Η επιλογή αλλάζει πατώντας Control. Η επιλεγμένη λειτουργία φέρει ένα μαύρο τετραγωνάκι αριστερά της. Όταν 10

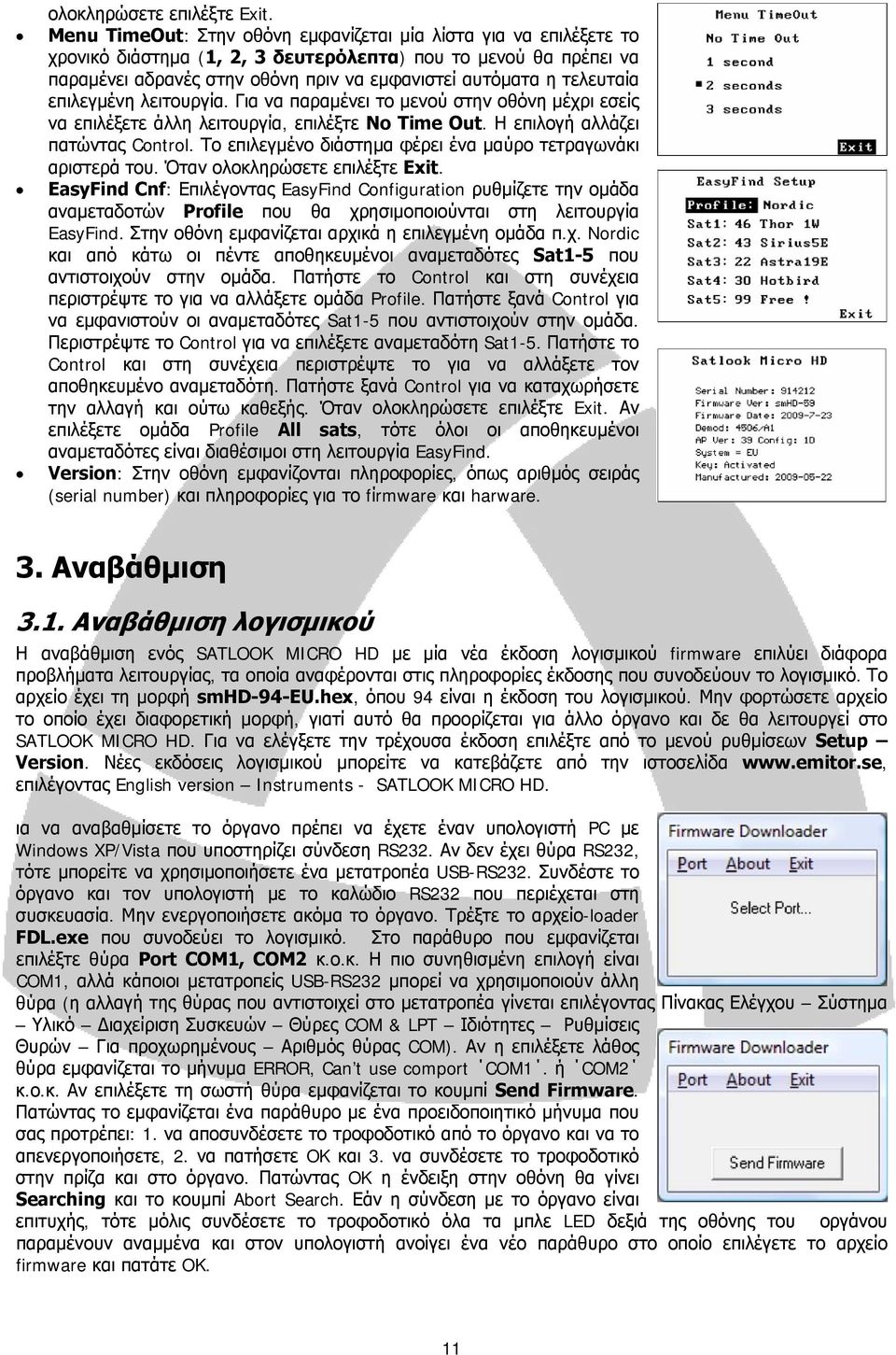

11 ολοκληρώσετε επιλέξτε Exit. Menu TimeOut: Στην οθόνη εμφανίζεται μία λίστα για να επιλέξετε το χρονικό διάστημα (1, 2, 3 δευτερόλεπτα) που το μενού θα πρέπει να παραμένει αδρανές στην οθόνη πριν να εμφανιστεί αυτόματα η τελευταία επιλεγμένη λειτουργία. Για να παραμένει το μενού στην οθόνη μέχρι εσείς να επιλέξετε άλλη λειτουργία, επιλέξτε No Time Out. Η επιλογή αλλάζει πατώντας Control. Το επιλεγμένο διάστημα φέρει ένα μαύρο τετραγωνάκι αριστερά του. Όταν ολοκληρώσετε επιλέξτε Exit. EasyFind Cnf: Επιλέγοντας EasyFind Configuration ρυθμίζετε την ομάδα αναμεταδοτών Profile που θα χρησιμοποιούνται στη λειτουργία EasyFind. Στην οθόνη εμφανίζεται αρχικά η επιλεγμένη ομάδα π.χ. Nordic και από κάτω οι πέντε αποθηκευμένοι αναμεταδότες Sat1-5 που αντιστοιχούν στην ομάδα. Πατήστε το Control και στη συνέχεια περιστρέψτε το για να αλλάξετε ομάδα Profile. Πατήστε ξανά Control για να εμφανιστούν οι αναμεταδότες Sat1-5 που αντιστοιχούν στην ομάδα. Περιστρέψτε το Control για να επιλέξετε αναμεταδότη Sat1-5. Πατήστε το Control και στη συνέχεια περιστρέψτε το για να αλλάξετε τον αποθηκευμένο αναμεταδότη. Πατήστε ξανά Control για να καταχωρήσετε την αλλαγή και ούτω καθεξής. Όταν ολοκληρώσετε επιλέξτε Exit. Αν επιλέξετε ομάδα Profile All sats, τότε όλοι οι αποθηκευμένοι αναμεταδότες είναι διαθέσιμοι στη λειτουργία EasyFind. Version: Στην οθόνη εμφανίζονται πληροφορίες, όπως αριθμός σειράς (serial number) και πληροφορίες για το fίrmware και harware. 3. Αναβάθμιση 3.1. Αναβάθμιση λογισμικού Η αναβάθμιση ενός SATLOOK MICRO HD με μία νέα έκδοση λογισμικού firmware επιλύει διάφορα προβλήματα λειτουργίας, τα οποία αναφέρονται στις πληροφορίες έκδοσης που συνοδεύουν το λογισμικό. Το αρχείο έχει τη μορφή smhd-94-eu.hex, όπου 94 είναι η έκδοση του λογισμικού. Μην φορτώσετε αρχείο το οποίο έχει διαφορετική μορφή, γιατί αυτό θα προορίζεται για άλλο όργανο και δε θα λειτουργεί στο SATLOOK MICRO HD. Για να ελέγξετε την τρέχουσα έκδοση επιλέξτε από το μενού ρυθμίσεων Setup Version. Νέες εκδόσεις λογισμικού μπορείτε να κατεβάζετε από την ιστοσελίδα επιλέγοντας English version Instruments - SATLOOK MICRO HD. ια να αναβαθμίσετε το όργανο πρέπει να έχετε έναν υπολογιστή PC με Windows XP/Vista που υποστηρίζει σύνδεση RS232. Αν δεν έχει θύρα RS232, τότε μπορείτε να χρησιμοποιήσετε ένα μετατροπέα USB-RS232. Συνδέστε το όργανο και τον υπολογιστή με το καλώδιο RS232 που περιέχεται στη συσκευασία. Μην ενεργοποιήσετε ακόμα το όργανο. Τρέξτε το αρχείο-loader FDL.exe που συνοδεύει το λογισμικό. Στο παράθυρο που εμφανίζεται επιλέξτε θύρα Port COM1, COM2 κ.ο.κ. Η πιο συνηθισμένη επιλογή είναι COM1, αλλά κάποιοι μετατροπείς USB-RS232 μπορεί να χρησιμοποιούν άλλη θύρα (η αλλαγή της θύρας που αντιστοιχεί στο μετατροπέα γίνεται επιλέγοντας Πίνακας Ελέγχου Σύστημα Υλικό Διαχείριση Συσκευών Θύρες COM & LPT Ιδιότητες Ρυθμίσεις Θυρών Για προχωρημένους Αριθμός θύρας COM). Αν η επιλέξετε λάθος θύρα εμφανίζεται το μήνυμα ERROR, Can t use comport COM1. ή COM2 κ.ο.κ. Αν επιλέξετε τη σωστή θύρα εμφανίζεται το κουμπί Send Firmware. Πατώντας το εμφανίζεται ένα παράθυρο με ένα προειδοποιητικό μήνυμα που σας προτρέπει: 1. να αποσυνδέσετε το τροφοδοτικό από το όργανο και να το απενεργοποιήσετε, 2. να πατήσετε OK και 3. να συνδέσετε το τροφοδοτικό στην πρίζα και στο όργανο. Πατώντας OK η ένδειξη στην οθόνη θα γίνει Searching και το κουμπί Abort Search. Εάν η σύνδεση με το όργανο είναι επιτυχής, τότε μόλις συνδέσετε το τροφοδοτικό όλα τα μπλε LED δεξιά της οθόνης του οργάνου παραμένουν αναμμένα και στον υπολογιστή ανοίγει ένα νέο παράθυρο στο οποίο επιλέγετε το αρχείο firmware και πατάτε OK. 11

12 Η πρόοδος της αναβάθμισης εμφανίζεται στην οθόνη και ολοκληρώνεται όταν ο μετρητής φτάσει το 100% και εμφανιστεί το μήνυμα Download complete. No errors. Πατήστε OK. Η αναβάθμιση διαρκεί περίπου 10 λεπτά. Τώρα τα μπλε LED δεξιά της οθόνης του οργάνου αναβοσβήνουν κυκλικά που σημαίνει ότι το όργανο είναι σε κατάσταση φόρτισης. Προσοχή: Μην αποσυνδέσετε το τροφοδοτικό από το όργανο πριν ολοκληρωθεί η αναβάθμιση. Εάν η σύνδεση με το όργανο δεν είναι επιτυχής, η ένδειξη Searching παραμένει στην οθόνη και τα μπλε LED δεξιά της οθόνης του οργάνου αναβοσβήνουν κυκλικά και πρέπει να ξεκινήσετε τη διαδικασία από την αρχή. Για να το κάνετε αυτό αρκεί να πατήσετε στιγμιαία το πλήκτρο On/Off ή να πατήσετε Abort Search και ξανά Send Firmware Ενημέρωση λίστας αναμεταδοτών Το SATLOOK MICRO HD αποθηκεύει στη μνήμη του εκατό αναμεταδότες με τα δεδομένα τους: όνομα, συχνότητα, 13/18V, 22kHz, τύπο LNB. Επίσης αποθηκεύει τα δεδομένα των πέντε ομάδων Profile της λειτουργίας EasyFind. Τα δεδομένα αυτά μπορούν να αποθηκευθούν στον υπολογιστή σε αρχείο της μορφής *.smd και στη συνέχεια να ξαναφορτωθούν στο όργανο. Έτσι μπορείτε να χρησιμοποιείτε διαφορετικά σετ δεδομένων ανάλογα με τους δορυφόρους που αναζητάτε ή την περιοχή που βρίσκεστε. Τέτοια σετ δεδομένων μπορείτε να κατεβάζετε από την ιστοσελίδα επιλέγοντας English version Instruments - SATLOOK MICRO HD. Για να αποθηκεύσετε ή να ενημερώσετε τους αναμεταδότες πρέπει να έχετε έναν υπολογιστή PC με Windows XP/Vista που υποστηρίζει σύνδεση RS232. Αν δεν έχει θύρα RS232, τότε μπορείτε να χρησιμοποιήσετε ένα μετατροπέα USB-RS232. Συνδέστε το όργανο και τον υπολογιστή με το καλώδιο RS232 που περιέχεται στη συσκευασία. Ενεργοποιήσετε το όργανο (με μπαταρία ή τροφοδοτικό). Τρέξτε το αρχείο micromem.exe που συνοδεύει το σετ δεδομένων. Εμφανίζεται ένα παράθυρο με ένα προειδοποιητικό μήνυμα που σας προτρέπει να συνδέσετε το όργανο και τον υπολογιστή με το καλώδιο RS232 και να το ενεργοποιήσετε. Η επιλογή θύρας γίνεται αυτόματα και εμφανίζεται στο κάτω μέρος του παραθύρου. Πατώντας OK ανοίγει ένα νέο παράθυρο στο οποίο επιλέγετε Get data from Satlook Micro για να αποθηκεύσετε το σετ δεδομένων από το όργανο στον υπολογιστή και Send data to Satlook Micro για να ενημερώσετε το σετ δεδομένων του οργάνου με ένα νέο σετ που είναι αποθηκευμένο στον υπολογιστή. Και στις δύο περιπτώσεις ανοίγει ένα νέο παράθυρο στο οποίο εισάγετε ή διαλέγετε το όνομα του αρχείου με κατάληξη.smd στο οποίο θα αποθηκεύσετε τα δεδομένα ή περιέχει τα δεδομένα που θέλετε να φορτώσετε αντίστοιχα. Πατώντας OK ξεκινάει η μεταφορά και στο κάτω μέρος του αρχικού παραθύρου εμφανίζεται η πρόοδος με τη μορφή της θέσης μνήμης που ενημερώνεται. Αυτή η διαδικασία διαρκεί λίγα δευτερόλεπτα. Προσοχή: όταν κάνετε ενημέρωση να επιλέγετε πάντα λειτουργία αναλογικών μετρήσεων ή το μενού ρυθμίσεων Setup. Στη λειτουργία ψηφιακών μετρήσεων ή αναλυτή φάσματος το όργανο χρησιμοποιεί το μεγαλύτερο μέρος της επεξεργαστικής ισχύος του και η μεταφορά δεδομένων πρέπει να αποφεύγεται. Αποθηκευόμενες ρυθμίσεις λειτουργίας Όταν απενεργοποιείται το SATLOOK MICRO HD αποθηκεύει στη μνήμη του τις τελευταίες ρυθμίσεις που έχετε επιλέξει και τις επαναφέρει κατά την επανεκκίνηση του οργάνου. Αυτές δεν αποθηκεύονται μαζί με τα δεδομένα των αναμεταδοτών στα αρχεία με μορφή *.smd. Αναλυτικά αποθηκεύονται: ο τύπος του LNB και η ρύθμιση Modulation η επιλεγμένη συχνότητα και οι ρυθμίσεις 13/18V και 22kHz η τελευταία φορτωμένη μνήμη στη λειτουργία Digital ο επιλεγμένος αναμεταδότης στη λειτουργία EasyFind η επιλεγμένη ομάδα Profile αναμεταδοτών στη λειτουργία EasyFind η ρύθμιση Sweep του φάσματος το γεωγραφικό μήκος και πλάτος MyLat και MyLong η ρύθμιση των χρονοδιακοπτών AutoOff και Menu TimeOut οι ρυθμίσεις της οθόνης Contrast, InvertScrn και Backlght Cfg η ρύθμιση του περιστροφικού κουμπιού InvertKnob 12

13 4. Τεχνικές Προδιαγραφές Εύρος συχνότητας εισόδου: Στάθμη σήματος εισόδου: Αντίσταση εισόδου-εξόδου: Ανίχνευση αναμεταδοτών: Αναλυτής φάσματος: Αναλογικές μετρήσεις: Ψηφιακές μετρήσεις: Βελτιστοποίηση λήψης: Αναγνώριση δορυφόρου: Πληροφορίες αναμεταδότη: Μνήμη: Δεδομένα αναμεταδοτών: Οθόνη: Σύνδεση με PC: Τάση τροφοδοσίας LNB: Τόνος 22kHz: Υποστήριξη DiSEqC: Μπαταρία: Χρόνος λειτουργίας: Βάρος: Αξεσουάρ: ΜΗz dΒμV 75Ohm με φις F Αυτόματη αναζήτηση σημάτων DVB-S και DVB-S2 και Low Symbol Rate Υπολογισμός Symbol Rate και FEC (διαμόρφωση QPSK και 8PSK HD) MHz σε ανάλυση 1-10MHz Παρουσίαση σήματος στην οθόνη LCD με τη μορφή μπάρας Ηχητική σήμανση με βομβητή BER (bit error rate) MER (modulation error rate) SNR (signal/noise ratio) αστερισμός διαμόρφωσης QPSK-8PSK Μέγιστη ένδειξη στην μπάρα Λειτουργία Maxhold Μέγιστες τιμές BER, MER, SNR Από τις πληροφορίες NIT Από τις πληροφορίες SDT με λίστες καναλιών τηλεόρασης και ραδιοφώνου 100 μνήμες για αποθήκευση αναμεταδοτών με τα δεδομένα τους 5 μνήμες για ομάδες αναμεταδοτών (λειτουργία EasyFind) Όνομα, Συχνότητα, 13/18V, 22kHz, Symbol rate, FEC, τύπος LNB LCD 3 ιντσών Με RS232 13/18V στις υποδοχές LNB-A και LNB-B On/Off στην υποδοχή LNB-A (0.65Vpp) Διακόπτες και LNB: DiSEqC 1.0, 1.1, Toneburst Οn/Οff Μοτέρ-positioner: DiSEqC 1.2 Επαναφορτιζόμενη 12V, 1.8Ah Περίπου 2 ώρες με πλήρως φορτισμένη μπαταρία Περίπου 1,5kg με τη μπαταρία Θήκη μεταφοράς Τροφοδοτικό 220V/13.8V 1.5A Φορτιστής αυτοκινήτου Καλώδιο RS232 Οδηγίες χρήσης στα Ελληνικά και Αγγλικά 13
