ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ COMBOLOOK COLOR της EMITOR ΣΟΥΗΔΙΑΣ

Transcript

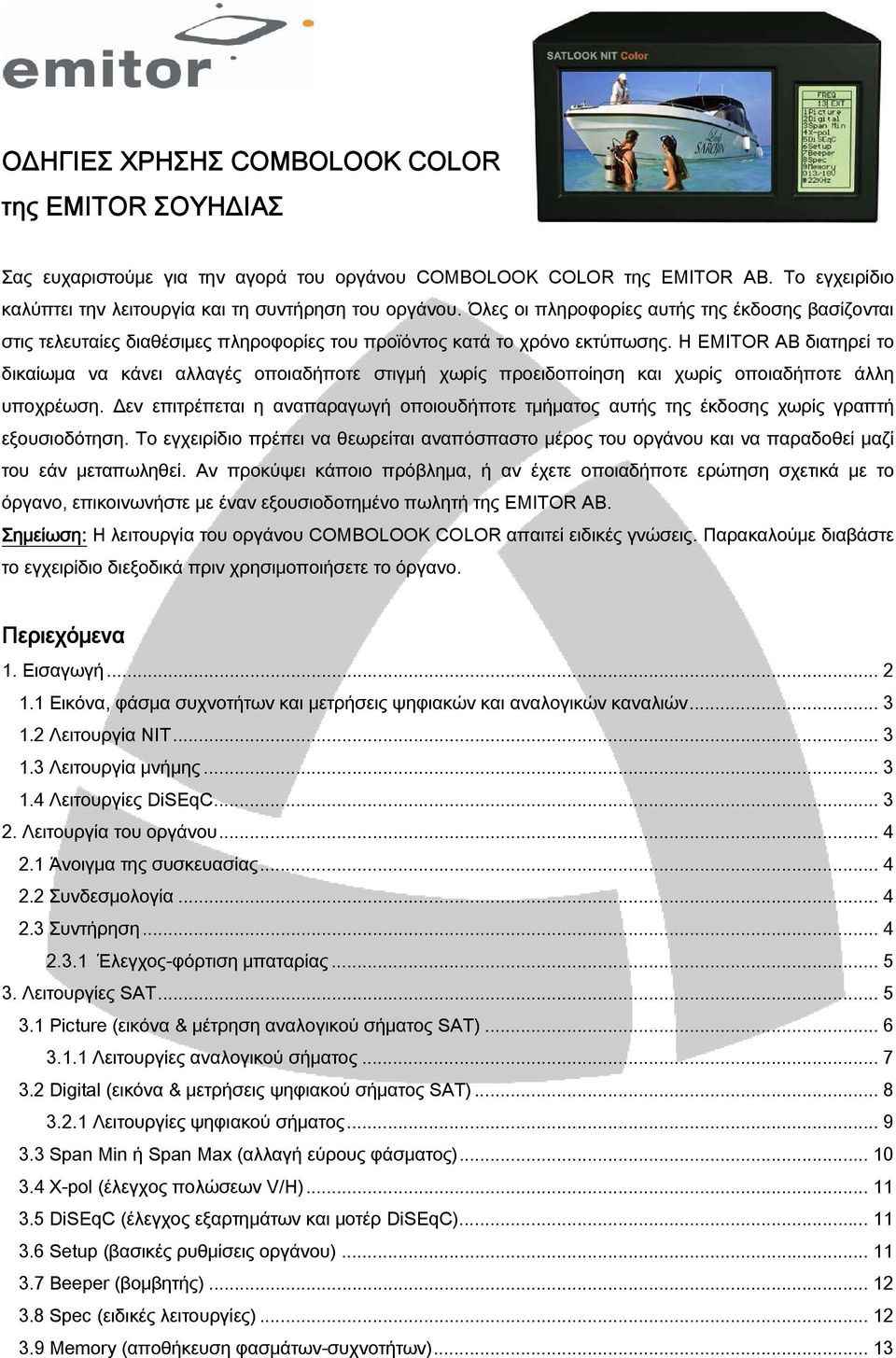

1 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ COMBOLOOK COLOR της EMITOR ΣΟΥΗΔΙΑΣ Σας ευχαριστούμε για την αγορά του οργάνου COMBOLOOK COLOR της EMITOR AB. Το εγχειρίδιο καλύπτει την λειτουργία και τη συντήρηση του οργάνου. Όλες οι πληροφορίες αυτής της έκδοσης βασίζονται στις τελευταίες διαθέσιμες πληροφορίες του προϊόντος κατά το χρόνο εκτύπωσης. Η EMITOR AB διατηρεί το δικαίωμα να κάνει αλλαγές οποιαδήποτε στιγμή χωρίς προειδοποίηση και χωρίς οποιαδήποτε άλλη υποχρέωση. Δεν επιτρέπεται η αναπαραγωγή οποιουδήποτε τμήματος αυτής της έκδοσης χωρίς γραπτή εξουσιοδότηση. Το εγχειρίδιο πρέπει να θεωρείται αναπόσπαστο μέρος του οργάνου και να παραδοθεί μαζί του εάν μεταπωληθεί. Αν προκύψει κάποιο πρόβλημα, ή αν έχετε οποιαδήποτε ερώτηση σχετικά με το όργανο, επικοινωνήστε με έναν εξουσιοδοτημένο πωλητή της EMITOR AB. Σημείωση: Η λειτουργία του οργάνου COMBOLOOK COLOR απαιτεί ειδικές γνώσεις. Παρακαλούμε διαβάστε το εγχειρίδιο διεξοδικά πριν χρησιμοποιήσετε το όργανο. Περιεχόμενα 1. Εισαγωγή Εικόνα, φάσμα συχνοτήτων και μετρήσεις ψηφιακών και αναλογικών καναλιών Λειτουργία NIT Λειτουργία μνήμης Λειτουργίες DiSEqC Λειτουργία του οργάνου Άνοιγμα της συσκευασίας Συνδεσμολογία Συντήρηση Έλεγχος-φόρτιση μπαταρίας Λειτουργίες SAT Picture (εικόνα & μέτρηση αναλογικού σήματος SAT) Λειτουργίες αναλογικού σήματος Digital (εικόνα & μετρήσεις ψηφιακού σήματος SAT) Λειτουργίες ψηφιακού σήματος Span Min ή Span Max (αλλαγή εύρους φάσματος) X-pol (έλεγχος πολώσεων V/H) DiSEqC (έλεγχος εξαρτημάτων και μοτέρ DiSEqC) Setup (βασικές ρυθμίσεις οργάνου) Beeper (βομβητής) Spec (ειδικές λειτουργίες) Memory (αποθήκευση φασμάτων-συχνοτήτων)... 13

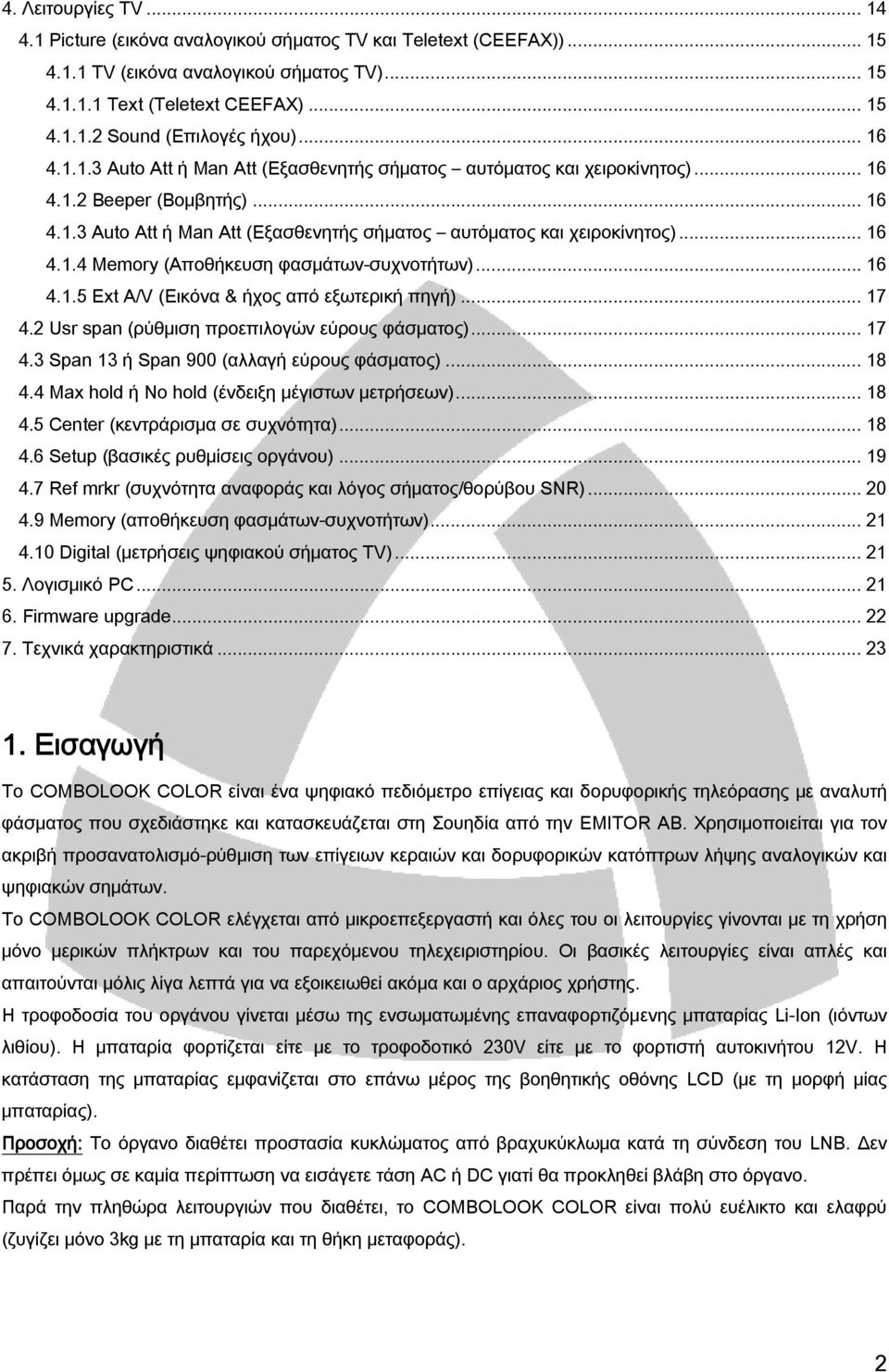

2 4. Λειτουργίες TV Picture (εικόνα αναλογικού σήματος TV και Teletext (CEEFAX)) TV (εικόνα αναλογικού σήματος TV) Text (Teletext CEEFAX) Sound (Επιλογές ήχου) Auto Att ή Man Att (Εξασθενητής σήματος αυτόματος και χειροκίνητος) Beeper (Βομβητής) Auto Att ή Man Att (Εξασθενητής σήματος αυτόματος και χειροκίνητος) Memory (Αποθήκευση φασμάτων-συχνοτήτων) Ext A/V (Εικόνα & ήχος από εξωτερική πηγή) Usr span (ρύθμιση προεπιλογών εύρους φάσματος) Span 13 ή Span 900 (αλλαγή εύρους φάσματος) Max hold ή No hold (ένδειξη μέγιστων μετρήσεων) Center (κεντράρισμα σε συχνότητα) Setup (βασικές ρυθμίσεις οργάνου) Ref mrkr (συχνότητα αναφοράς και λόγος σήματος/θορύβου SNR) Memory (αποθήκευση φασμάτων-συχνοτήτων) Digital (μετρήσεις ψηφιακού σήματος TV) Λογισμικό PC Firmware upgrade Τεχνικά χαρακτηριστικά Εισαγωγή Το COMBOLOOK COLOR είναι ένα ψηφιακό πεδιόμετρο επίγειας και δορυφορικής τηλεόρασης με αναλυτή φάσματος που σχεδιάστηκε και κατασκευάζεται στη Σουηδία από την EMITOR AB. Χρησιμοποιείται για τον ακριβή προσανατολισμό-ρύθμιση των επίγειων κεραιών και δορυφορικών κατόπτρων λήψης αναλογικών και ψηφιακών σημάτων. Το COMBOLOOK COLOR ελέγχεται από μικροεπεξεργαστή και όλες του οι λειτουργίες γίνονται με τη χρήση μόνο μερικών πλήκτρων και του παρεχόμενου τηλεχειριστηρίου. Οι βασικές λειτουργίες είναι απλές και απαιτούνται μόλις λίγα λεπτά για να εξοικειωθεί ακόμα και ο αρχάριος χρήστης. Η τροφοδοσία του οργάνου γίνεται μέσω της ενσωματωμένης επαναφορτιζόμενης μπαταρίας Li-Ion (ιόντων λιθίου). Η μπαταρία φορτίζεται είτε με το τροφοδοτικό 230V είτε με το φορτιστή αυτοκινήτου 12V. Η κατάσταση της μπαταρίας εμφανίζεται στο επάνω μέρος της βοηθητικής οθόνης LCD (με τη μορφή μίας μπαταρίας). Προσοχή: Το όργανο διαθέτει προστασία κυκλώματος από βραχυκύκλωμα κατά τη σύνδεση του LNB. Δεν πρέπει όμως σε καμία περίπτωση να εισάγετε τάση AC ή DC γιατί θα προκληθεί βλάβη στο όργανο. Παρά την πληθώρα λειτουργιών που διαθέτει, το COMBOLOOK COLOR είναι πολύ ευέλικτο και ελαφρύ (ζυγίζει μόνο 3kg με τη μπαταρία και τη θήκη μεταφοράς). 2

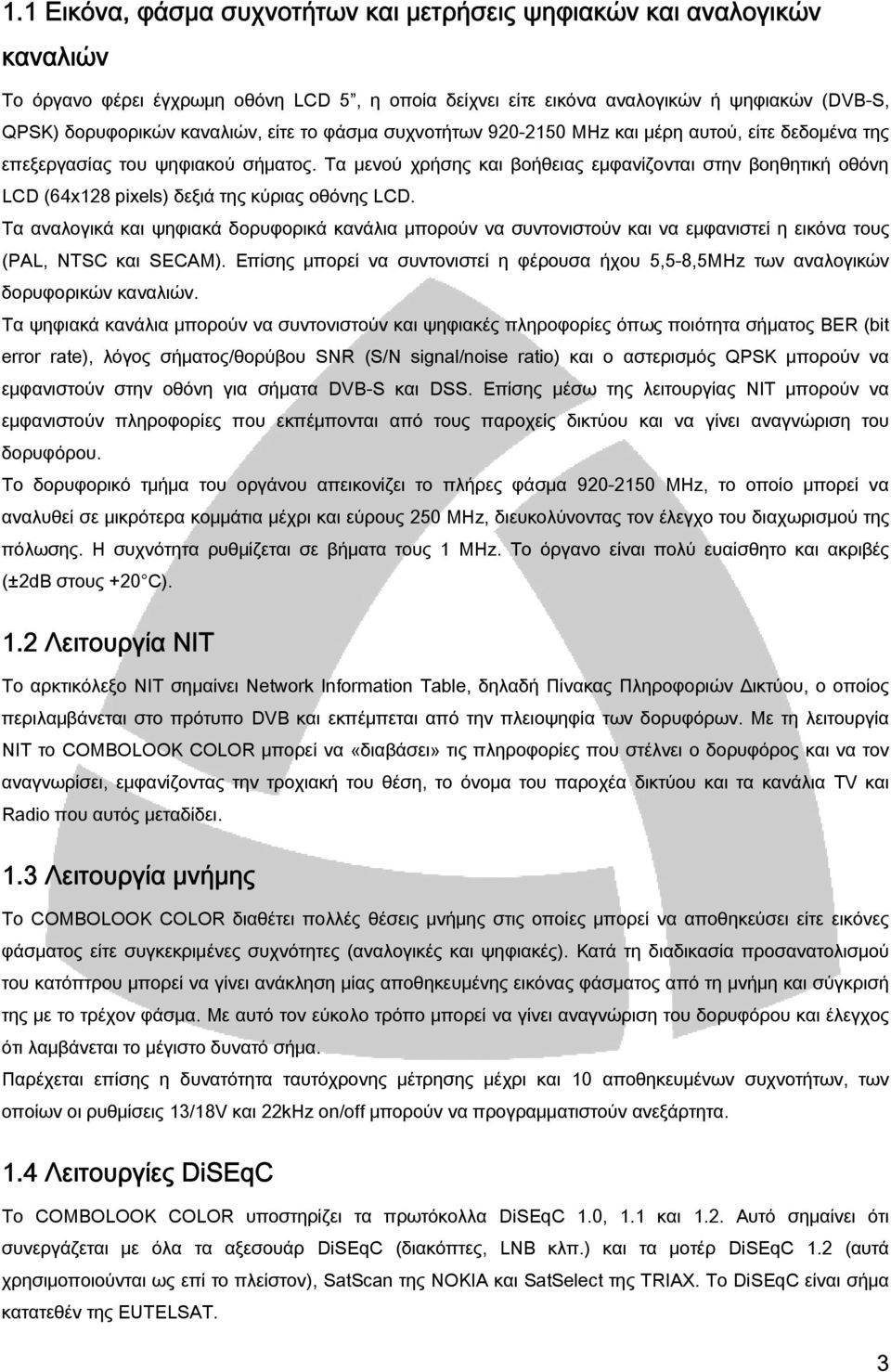

3 1.1 Εικόνα, φάσμα συχνοτήτων και μετρήσεις ψηφιακών και αναλογικών καναλιών Το όργανο φέρει έγχρωμη οθόνη LCD 5, η οποία δείχνει είτε εικόνα αναλογικών ή ψηφιακών (DVB-S, QPSK) δορυφορικών καναλιών, είτε το φάσμα συχνοτήτων MHz και μέρη αυτού, είτε δεδομένα της επεξεργασίας του ψηφιακού σήματος. Τα μενού χρήσης και βοήθειας εμφανίζονται στην βοηθητική οθόνη LCD (64x128 pixels) δεξιά της κύριας οθόνης LCD. Τα αναλογικά και ψηφιακά δορυφορικά κανάλια μπορούν να συντονιστούν και να εμφανιστεί η εικόνα τους (PAL, NTSC και SECAM). Επίσης μπορεί να συντονιστεί η φέρουσα ήχου 5,5-8,5MHz των αναλογικών δορυφορικών καναλιών. Τα ψηφιακά κανάλια μπορούν να συντονιστούν και ψηφιακές πληροφορίες όπως ποιότητα σήματος BER (bit error rate), λόγος σήματος/θορύβου SNR (S/N signal/noise ratio) και ο αστερισμός QPSK μπορούν να εμφανιστούν στην οθόνη για σήματα DVB-S και DSS. Επίσης μέσω της λειτουργίας NIT μπορούν να εμφανιστούν πληροφορίες που εκπέμπονται από τους παροχείς δικτύου και να γίνει αναγνώριση του δορυφόρου. Το δορυφορικό τμήμα του οργάνου απεικονίζει το πλήρες φάσμα MHz, το οποίο μπορεί να αναλυθεί σε μικρότερα κομμάτια μέχρι και εύρους 250 MHz, διευκολύνοντας τον έλεγχο του διαχωρισμού της πόλωσης. Η συχνότητα ρυθμίζεται σε βήματα τους 1 MHz. Το όργανο είναι πολύ ευαίσθητο και ακριβές (±2dB στους +20 C). 1.2 Λειτουργία NIT Το αρκτικόλεξο NIT σημαίνει Network Information Table, δηλαδή Πίνακας Πληροφοριών Δικτύου, ο οποίος περιλαμβάνεται στο πρότυπο DVB και εκπέμπεται από την πλειοψηφία των δορυφόρων. Με τη λειτουργία NIT το COMBOLOOK COLOR μπορεί να «διαβάσει» τις πληροφορίες που στέλνει ο δορυφόρος και να τον αναγνωρίσει, εμφανίζοντας την τροχιακή του θέση, το όνομα του παροχέα δικτύου και τα κανάλια TV και Radio που αυτός μεταδίδει. 1.3 Λειτουργία μνήμης Το COMBOLOOK COLOR διαθέτει πολλές θέσεις μνήμης στις οποίες μπορεί να αποθηκεύσει είτε εικόνες φάσματος είτε συγκεκριμένες συχνότητες (αναλογικές και ψηφιακές). Κατά τη διαδικασία προσανατολισμού του κατόπτρου μπορεί να γίνει ανάκληση μίας αποθηκευμένης εικόνας φάσματος από τη μνήμη και σύγκρισή της με το τρέχον φάσμα. Με αυτό τον εύκολο τρόπο μπορεί να γίνει αναγνώριση του δορυφόρου και έλεγχος ότι λαμβάνεται το μέγιστο δυνατό σήμα. Παρέχεται επίσης η δυνατότητα ταυτόχρονης μέτρησης μέχρι και 10 αποθηκευμένων συχνοτήτων, των οποίων οι ρυθμίσεις 13/18V και 22kHz on/off μπορούν να προγραμματιστούν ανεξάρτητα. 1.4 Λειτουργίες DiSEqC Το COMBOLOOK COLOR υποστηρίζει τα πρωτόκολλα DiSEqC 1.0, 1.1 και 1.2. Αυτό σημαίνει ότι συνεργάζεται με όλα τα αξεσουάρ DiSEqC (διακόπτες, LNB κλπ.) και τα μοτέρ DiSEqC 1.2 (αυτά χρησιμοποιούνται ως επί το πλείστον), SatScan της NOKIA και SatSelect της TRIAX. Το DiSEqC είναι σήμα κατατεθέν της EUTELSAT. 3

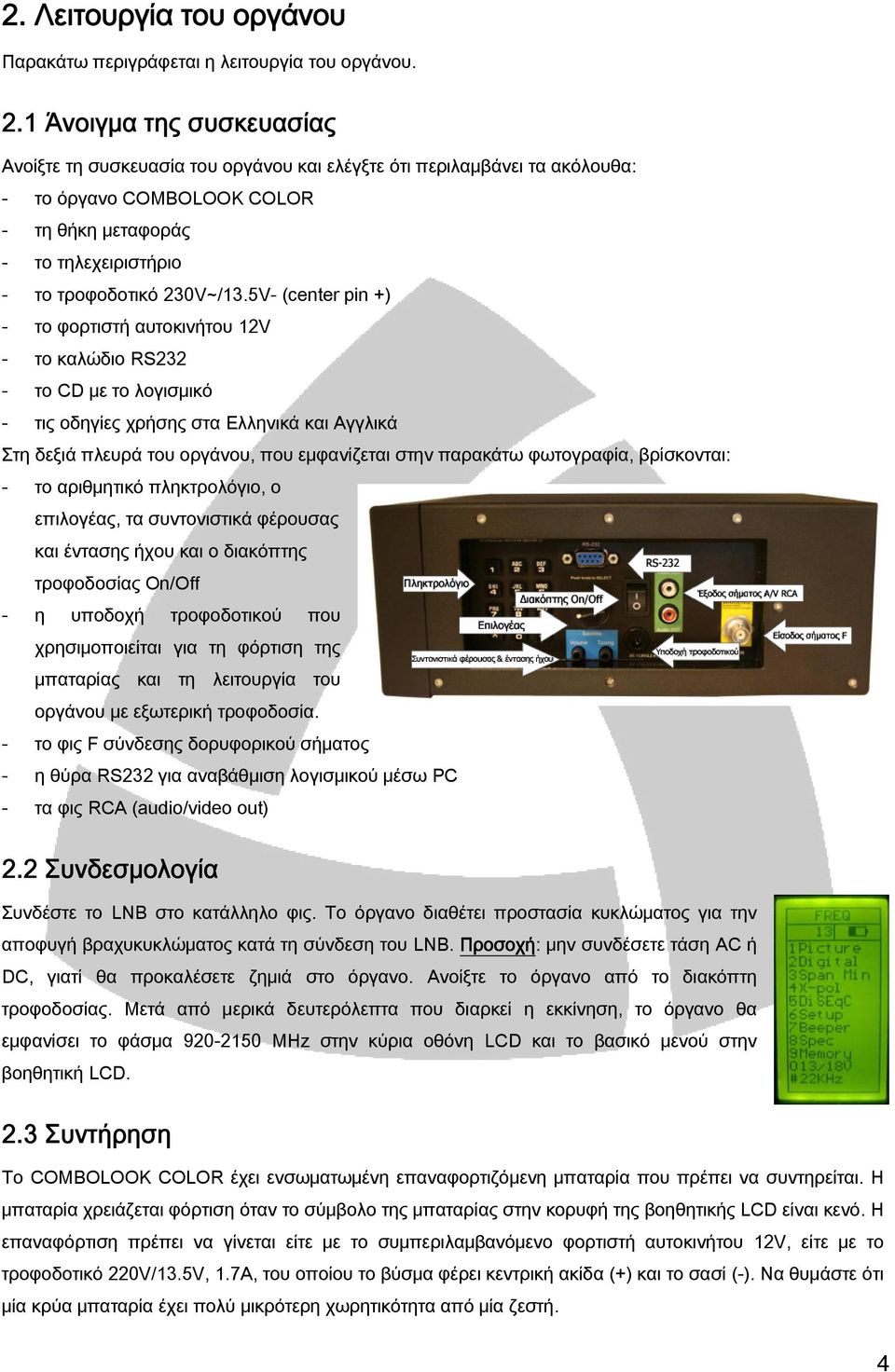

4 2. Λειτουργία του οργάνου Παρακάτω περιγράφεται η λειτουργία του οργάνου. 2.1 Άνοιγμα της συσκευασίας Ανοίξτε τη συσκευασία του οργάνου και ελέγξτε ότι περιλαμβάνει τα ακόλουθα: - το όργανο COMBOLOOK COLOR - τη θήκη μεταφοράς - το τηλεχειριστήριο - το τροφοδοτικό 230V~/13.5V- (center pin +) - το φορτιστή αυτοκινήτου 12V - το καλώδιο RS232 - το CD με το λογισμικό - τις οδηγίες χρήσης στα Ελληνικά και Αγγλικά Στη δεξιά πλευρά του οργάνου, που εμφανίζεται στην παρακάτω φωτογραφία, βρίσκονται: - το αριθμητικό πληκτρολόγιο, ο επιλογέας, τα συντονιστικά φέρουσας και έντασης ήχου και ο διακόπτης τροφοδοσίας Οn/Off - η υποδοχή τροφοδοτικού που χρησιμοποιείται για τη φόρτιση της μπαταρίας και τη λειτουργία του οργάνου με εξωτερική τροφοδοσία. - το φις F σύνδεσης δορυφορικού σήματος - η θύρα RS232 για αναβάθμιση λογισμικού μέσω PC - τα φις RCA (audio/video out) 2.2 Συνδεσμολογία Συνδέστε το LNB στο κατάλληλο φις. Το όργανο διαθέτει προστασία κυκλώματος για την αποφυγή βραχυκυκλώματος κατά τη σύνδεση του LNB. Προσοχή: μην συνδέσετε τάση AC ή DC, γιατί θα προκαλέσετε ζημιά στο όργανο. Ανοίξτε το όργανο από το διακόπτη τροφοδοσίας. Μετά από μερικά δευτερόλεπτα που διαρκεί η εκκίνηση, το όργανο θα εμφανίσει το φάσμα MHz στην κύρια οθόνη LCD και το βασικό μενού στην βοηθητική LCD. 2.3 Συντήρηση Το COMBOLOOK COLOR έχει ενσωματωμένη επαναφορτιζόμενη μπαταρία που πρέπει να συντηρείται. Η μπαταρία χρειάζεται φόρτιση όταν το σύμβολο της μπαταρίας στην κορυφή της βοηθητικής LCD είναι κενό. Η επαναφόρτιση πρέπει να γίνεται είτε με το συμπεριλαμβανόμενο φορτιστή αυτοκινήτου 12V, είτε με το τροφοδοτικό 220V/13.5V, 1.7Α, του οποίου το βύσμα φέρει κεντρική ακίδα (+) και το σασί (-). Να θυμάστε ότι μία κρύα μπαταρία έχει πολύ μικρότερη χωρητικότητα από μία ζεστή. 4

5 Σημείωση 1: Μη χρησιμοποιείτε άλλες μεθόδους φόρτισης. Το όργανο μπορεί να υποστεί σοβαρή βλάβη ή να μειωθεί η διάρκεια ζωής του. Σημείωση 2: Το όργανο μπορεί να λειτουργήσει για μικρότερα χρονικά διαστήματα με το τροφοδοτικό 220V, δεν είναι όμως σχεδιασμένο για μόνιμη λειτουργία με παροχή 220V. Σημείωση 3: Το όργανο είναι σχεδιασμένο για εξωτερική χρήση υπό δυσμενείς συνθήκες, αλλά δεν πρέπει να εκτίθεται στη βροχή και το χιόνι, γιατί μπορεί να υποστεί σοβαρή ζημιά ή να μειωθεί ο χρόνος ζωής του Έλεγχος-φόρτιση μπαταρίας Επειδή το όργανο έχει παραμείνει μέχρι την πώλησή του ανενεργό, είναι σημαντικό να ελέγξετε την κατάσταση της μπαταρίας. Για να κάνετε τον έλεγχο, ενεργοποιήστε το όργανο. Όταν ξεκινάει η λειτουργία του οργάνου, ανάβουν η κύρια οθόνη LCD και η βοηθητική οθόνη LCD. Στην κορυφή της βοηθητικής LCD εμφανίζεται το σύμβολο της μπαταρίας, το οποίο δείχνει την κατάσταση της μπαταρίας. Όταν είναι εντελώς μαύρο δείχνει ότι η μπαταρία είναι πλήρως φορτισμένη. Όταν είναι εντελώς κενό δείχνει ότι η μπαταρία είναι άδεια. Αν η μπαταρία χρειάζεται φόρτιση χρησιμοποιήστε το τροφοδοτικό 220V/13.5V που παραδίδεται με το όργανο. Προσοχή: Πρώτα απενεργοποιήστε το όργανο και στη συνέχεια συνδέστε το τροφοδοτικό. Μόλις ξεκινήσει η φόρτιση, η ένδειξη Charging θα εμφανιστεί στην βοηθητική LCD. Η φόρτιση μίας εντελώς άδειας μπαταρίας στο 98% της χωρητικότητάς της διαρκεί περίπου 30 ώρες. Όταν ολοκληρωθεί η φόρτιση της μπαταρίας, το όργανο είναι έτοιμο για χρήση. 3. Λειτουργίες SAT Όταν το όργανο ξεκινά εμφανίζεται στην βοηθητική LCD το ακόλουθο μενού: 1. Picture (εικόνα αναλογικού σήματος SAT) 2. Digital (μετρήσεις ψηφιακού σήματος SAT) 3. Span Min ή Span Max (αλλαγή εύρους φάσματος) 4. X-pol (έλεγχος πολώσεων V/H) 5. DiSEqC (έλεγχος εξαρτημάτων & μοτέρ DiSEqC) 6. Setup (βασικές ρυθμίσεις οργάνου) 7. Beeper (βομβητής) 8. Spec (ειδικές λειτουργίες) 9. Memory (αποθήκευση φασμάτων-συχνοτήτων) 0. 13/18V (αλλαγή τάσης 13/18V) #. 22KHz (επιλογή on-off) Δίπλα από κάθε επιλογή εμφανίζεται ένας αριθμός ή σύμβολο. Πατώντας το αντίστοιχο πλήκτρο στο πληκτρολόγιο επιλέγετε από το μενού την λειτουργία που θέλετε. Ο επιλογέας λειτουργεί με δύο τρόπους: πατώντας τον σαν πλήκτρο και περιστρέφοντας τον. Πατώντας τον αλλάζει η λειτουργία που ελέγχει όταν περιστρέφετε. Η λειτουργία του εμφανίζεται στην πάνω σειρά της βοηθητικής LCD. 5

6 Οι λειτουργίες του επιλογέα είναι οι ακόλουθες: Κατά την εμφάνιση φάσματος: Πατήστε επανειλημμένα τον επιλογέα. Το κείμενο στην πάνω σειρά της οθόνης LCD αλλάζει από FREQ (συχνότητα) σε SPAN (εύρος φάσματος) σε ZOOM (ζουμ). Πατήστε το ξανά για να επιστρέψετε σε FREQ. Κατά την εμφάνιση εικόνας ή ψηφιακών δεδομένων: Πατήστε επανειλημμένα τον επιλογέα. Το κείμενο στην πάνω σειρά της οθόνης βοηθητική LCD αλλάζει από FREQ (συχνότητα) σε MEMORY ή MEMPOS (μνήμη). Πατήστε το ξανά για να επιστρέψετε σε FREQ. Όταν η ένδειξη στην βοηθητική LCD είναι FREQ, τότε ο επιλογέας ελέγχει την συχνότητα. Αυξομειώστε τη συχνότητα γυρνώντας το κουμπί αριστερά-δεξιά. Όταν η ένδειξη στην βοηθητική LCD είναι SPAN, τότε ο επιλογέας ελέγχει το εύρος φάσματος. Αυξομειώστε το εύρος φάσματος γυρνώντας το κουμπί αριστερά-δεξιά. Όταν η ένδειξη στην βοηθητική LCD είναι ZOOM, τότε ο επιλογέας ελέγχει το ελάχιστη ένταση σήματος που απεικονίζεται στο φάσμα. Αυξομειώστε την ελάχιστη ένταση γυρνώντας το κουμπί αριστερά-δεξιά. Όταν η ένδειξη στην βοηθητική LCD είναι MEMORY ή MEMPOS, τότε ο επιλογέας ελέγχει τη θέση μνήμης στην οποία θέλετε να αποθηκεύσετε κάποια εικόνα φάσματος ή συχνότητα TV-SAT. Επιλέξτε θέση μνήμης γυρνώντας το κουμπί αριστερά-δεξιά. Στην δεξιά πλευρά της κύριας οθόνης LCD εμφανίζονται διάφορες πληροφορίες ανάλογα με τη λειτουργία που εκτελεί το όργανο και τις επιλεγμένες ρυθμίσεις. Οι πιο σημαντικές είναι: - η συχνότητα έναρξης του φάσματος (Start: 920 MHz), - η συχνότητα τερματισμού του φάσματος (Stop: 2150 MHz) - το εύρος φάσματος (Span: 1231 MHz) - η θέση του κέρσορα (Marker: συχνότητα MHz) - η ένταση σήματος (xx.x dbμv ή dbm ή dbmv) εμφανίζεται στη μέση της οθόνης. Η πιο σημαντική μέτρηση, δηλαδή η μέτρηση της συντονισμένης συχνότητας, είναι συνεχής και η απεικόνιση της ανανεώνεται μερικές φορές το δευτερόλεπτο. - η ρύθμιση του εξασθενητή (Atten: On ή Off) Στην βοηθητική LCD εμφανίζονται και άλλες πληροφορίες ή επιλεγμένες ρυθμίσεις, οι οποίες συμπληρώνουν αυτές της κύριας LCD, ανάλογα με την επιλεγμένη λειτουργία. 3.1 Picture (εικόνα & μέτρηση αναλογικού σήματος SAT) Αφού επιλέξετε μία συγκεκριμένη συχνότητα μπορείτε να δείτε εικόνα (μόνο για αναλογικά κανάλια) πατώντας το 1 (Picture). Ο επιλογέας ελέγχει τη συχνότητα, η λειτουργία του όμως αλλάζει όταν πατηθεί ο επιλογέας. Η επιλεγμένη λειτουργία εμφανίζεται στην πάνω σειρά της βοηθητική LCD. Στη συγκεκριμένη περίπτωση έχει επιλεχθεί FREQ. Η λειτουργία αλλάζει μεταξύ FREQ και MEMORY, όπου ο επιλογέας ελέγχει τις θέσεις μνήμης. Η μέτρηση έντασης σήματος μιας συγκεκριμένης συχνότητας γίνεται στην κατάσταση Picture, όπου εμφανίζεται η τιμή σε db στην βοηθητική LCD. 6

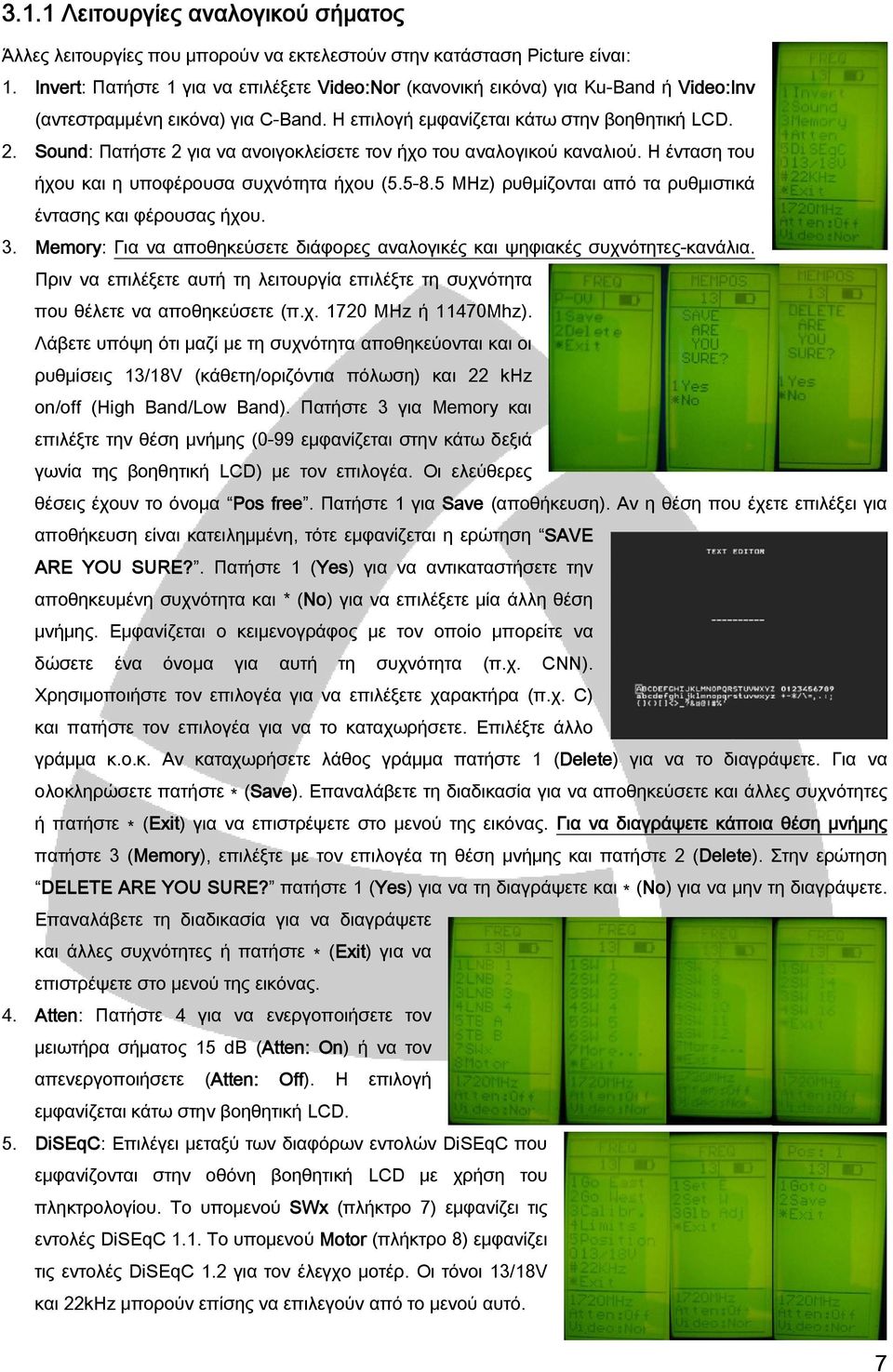

7 3.1.1 Λειτουργίες αναλογικού σήματος Άλλες λειτουργίες που μπορούν να εκτελεστούν στην κατάσταση Picture είναι: 1. Invert: Πατήστε 1 για να επιλέξετε Video:Nor (κανονική εικόνα) για Ku-Band ή Video:Inv (αντεστραμμένη εικόνα) για C-Band. Η επιλογή εμφανίζεται κάτω στην βοηθητική LCD. 2. Sound: Πατήστε 2 για να ανοιγοκλείσετε τον ήχο του αναλογικού καναλιού. Η ένταση του ήχου και η υποφέρουσα συχνότητα ήχου ( MHz) ρυθμίζονται από τα ρυθμιστικά έντασης και φέρουσας ήχου. 3. Memory: Για να αποθηκεύσετε διάφορες αναλογικές και ψηφιακές συχνότητες-κανάλια. Πριν να επιλέξετε αυτή τη λειτουργία επιλέξτε τη συχνότητα που θέλετε να αποθηκεύσετε (π.χ MHz ή 11470Mhz). Λάβετε υπόψη ότι μαζί με τη συχνότητα αποθηκεύονται και οι ρυθμίσεις 13/18V (κάθετη/οριζόντια πόλωση) και 22 khz on/off (High Band/Low Band). Πατήστε 3 για Memory και επιλέξτε την θέση μνήμης (0-99 εμφανίζεται στην κάτω δεξιά γωνία της βοηθητική LCD) με τον επιλογέα. Οι ελεύθερες θέσεις έχουν το όνομα Pos free. Πατήστε 1 για Save (αποθήκευση). Αν η θέση που έχετε επιλέξει για αποθήκευση είναι κατειλημμένη, τότε εμφανίζεται η ερώτηση SAVE ARE YOU SURE?. Πατήστε 1 (Yes) για να αντικαταστήσετε την αποθηκευμένη συχνότητα και * (No) για να επιλέξετε μία άλλη θέση μνήμης. Εμφανίζεται ο κειμενογράφος με τον οποίο μπορείτε να δώσετε ένα όνομα για αυτή τη συχνότητα (π.χ. CNN). Χρησιμοποιήστε τον επιλογέα για να επιλέξετε χαρακτήρα (π.χ. C) και πατήστε τον επιλογέα για να το καταχωρήσετε. Επιλέξτε άλλο γράμμα κ.ο.κ. Αν καταχωρήσετε λάθος γράμμα πατήστε 1 (Delete) για να το διαγράψετε. Για να ολοκληρώσετε πατήστε (Save). Επαναλάβετε τη διαδικασία για να αποθηκεύσετε και άλλες συχνότητες ή πατήστε (Exit) για να επιστρέψετε στο μενού της εικόνας. Για να διαγράψετε κάποια θέση μνήμης πατήστε 3 (Memory), επιλέξτε με τον επιλογέα τη θέση μνήμης και πατήστε 2 (Delete). Στην ερώτηση DELETE ARE YOU SURE? πατήστε 1 (Yes) για να τη διαγράψετε και (No) για να μην τη διαγράψετε. Επαναλάβετε τη διαδικασία για να διαγράψετε και άλλες συχνότητες ή πατήστε (Exit) για να επιστρέψετε στο μενού της εικόνας. 4. Atten: Πατήστε 4 για να ενεργοποιήσετε τον μειωτήρα σήματος 15 db (Atten: On) ή να τον απενεργοποιήσετε (Atten: Off). Η επιλογή εμφανίζεται κάτω στην βοηθητική LCD. 5. DiSEqC: Επιλέγει μεταξύ των διαφόρων εντολών DiSEqC που εμφανίζονται στην οθόνη βοηθητική LCD με χρήση του πληκτρολογίου. Το υπομενού SWx (πλήκτρο 7) εμφανίζει τις εντολές DiSEqC 1.1. Το υπομενού Motor (πλήκτρο 8) εμφανίζει τις εντολές DiSEqC 1.2 για τον έλεγχο μοτέρ. Οι τόνοι 13/18V και 22kHz μπορούν επίσης να επιλεγούν από το μενού αυτό. 7

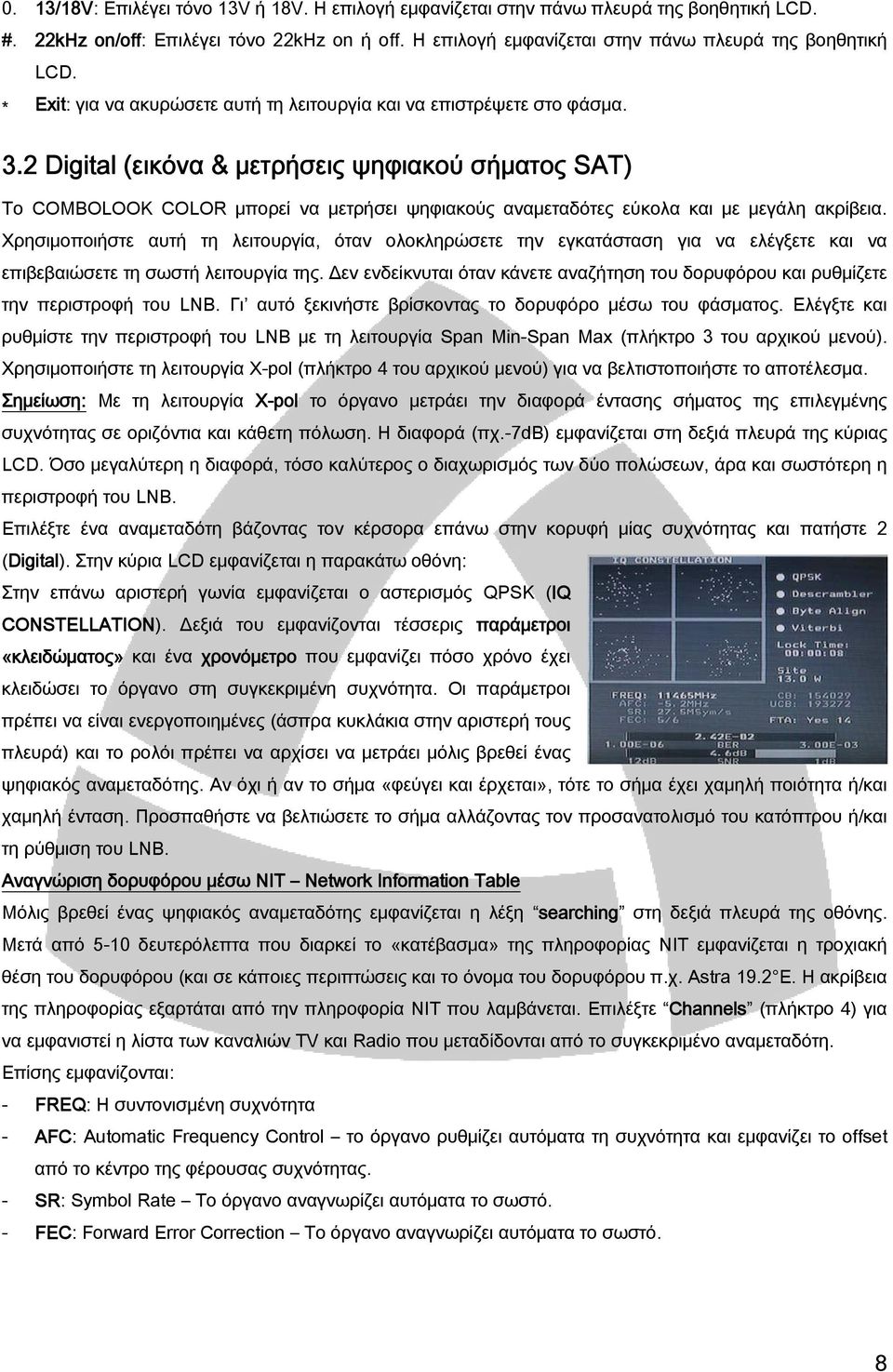

8 0. 13/18V: Επιλέγει τόνο 13V ή 18V. Η επιλογή εμφανίζεται στην πάνω πλευρά της βοηθητική LCD. #. 22kHz on/off: Επιλέγει τόνο 22kHz on ή off. Η επιλογή εμφανίζεται στην πάνω πλευρά της βοηθητική LCD. Exit: για να ακυρώσετε αυτή τη λειτουργία και να επιστρέψετε στο φάσμα. 3.2 Digital (εικόνα & μετρήσεις ψηφιακού σήματος SAT) Το COMBOLOOK COLOR μπορεί να μετρήσει ψηφιακούς αναμεταδότες εύκολα και με μεγάλη ακρίβεια. Χρησιμοποιήστε αυτή τη λειτουργία, όταν ολοκληρώσετε την εγκατάσταση για να ελέγξετε και να επιβεβαιώσετε τη σωστή λειτουργία της. Δεν ενδείκνυται όταν κάνετε αναζήτηση του δορυφόρου και ρυθμίζετε την περιστροφή του LNB. Γι αυτό ξεκινήστε βρίσκοντας το δορυφόρο μέσω του φάσματος. Ελέγξτε και ρυθμίστε την περιστροφή του LNB με τη λειτουργία Span Min-Span Max (πλήκτρο 3 του αρχικού μενού). Χρησιμοποιήστε τη λειτουργία X-pol (πλήκτρο 4 του αρχικού μενού) για να βελτιστοποιήστε το αποτέλεσμα. Σημείωση: Με τη λειτουργία X-pol το όργανο μετράει την διαφορά έντασης σήματος της επιλεγμένης συχνότητας σε οριζόντια και κάθετη πόλωση. Η διαφορά (πχ.-7db) εμφανίζεται στη δεξιά πλευρά της κύριας LCD. Όσο μεγαλύτερη η διαφορά, τόσο καλύτερος ο διαχωρισμός των δύο πολώσεων, άρα και σωστότερη η περιστροφή του LNB. Επιλέξτε ένα αναμεταδότη βάζοντας τον κέρσορα επάνω στην κορυφή μίας συχνότητας και πατήστε 2 (Digital). Στην κύρια LCD εμφανίζεται η παρακάτω οθόνη: Στην επάνω αριστερή γωνία εμφανίζεται ο αστερισμός QPSK (IQ CONSTELLATION). Δεξιά του εμφανίζονται τέσσερις παράμετροι «κλειδώματος» και ένα χρονόμετρο που εμφανίζει πόσο χρόνο έχει κλειδώσει το όργανο στη συγκεκριμένη συχνότητα. Οι παράμετροι πρέπει να είναι ενεργοποιημένες (άσπρα κυκλάκια στην αριστερή τους πλευρά) και το ρολόι πρέπει να αρχίσει να μετράει μόλις βρεθεί ένας ψηφιακός αναμεταδότης. Αν όχι ή αν το σήμα «φεύγει και έρχεται», τότε το σήμα έχει χαμηλή ποιότητα ή/και χαμηλή ένταση. Προσπαθήστε να βελτιώσετε το σήμα αλλάζοντας τον προσανατολισμό του κατόπτρου ή/και τη ρύθμιση του LNB. Αναγνώριση δορυφόρου μέσω NIT Network Information Table Μόλις βρεθεί ένας ψηφιακός αναμεταδότης εμφανίζεται η λέξη searching στη δεξιά πλευρά της οθόνης. Μετά από 5-10 δευτερόλεπτα που διαρκεί το «κατέβασμα» της πληροφορίας NIT εμφανίζεται η τροχιακή θέση του δορυφόρου (και σε κάποιες περιπτώσεις και το όνομα του δορυφόρου π.χ. Astra 19.2 E. Η ακρίβεια της πληροφορίας εξαρτάται από την πληροφορία NIT που λαμβάνεται. Επιλέξτε Channels (πλήκτρο 4) για να εμφανιστεί η λίστα των καναλιών TV και Radio που μεταδίδονται από το συγκεκριμένο αναμεταδότη. Επίσης εμφανίζονται: - FREQ: Η συντονισμένη συχνότητα - AFC: Automatic Frequency Control το όργανο ρυθμίζει αυτόματα τη συχνότητα και εμφανίζει το offset από το κέντρο της φέρουσας συχνότητας. - SR: Symbol Rate Το όργανο αναγνωρίζει αυτόματα το σωστό. - FEC: Forward Error Correction Το όργανο αναγνωρίζει αυτόματα το σωστό. 8

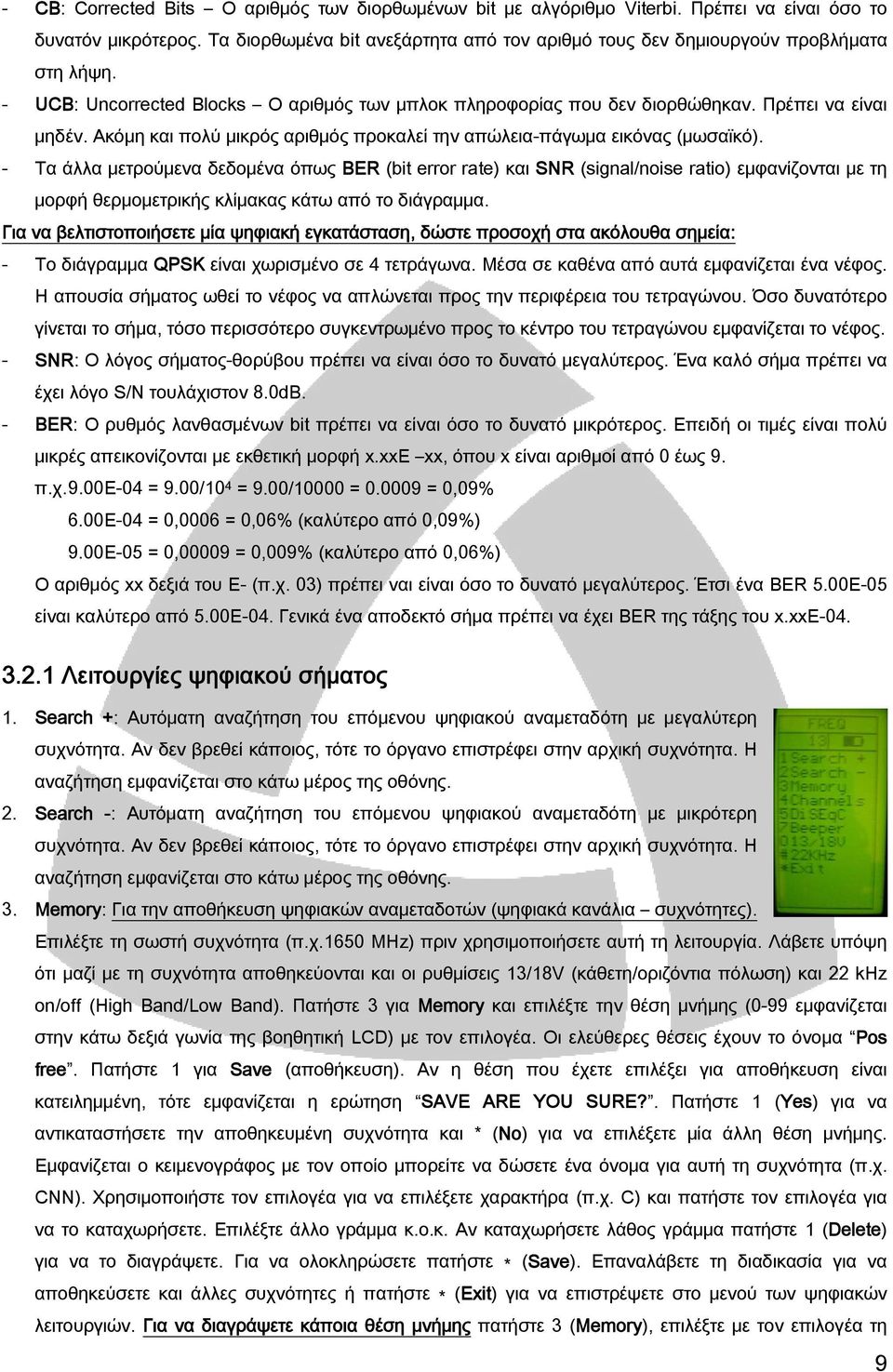

9 - CB: Corrected Bits Ο αριθμός των διορθωμένων bit με αλγόριθμο Viterbi. Πρέπει να είναι όσο το δυνατόν μικρότερος. Τα διορθωμένα bit ανεξάρτητα από τον αριθμό τους δεν δημιουργούν προβλήματα στη λήψη. - UCB: Uncorrected Blocks Ο αριθμός των μπλοκ πληροφορίας που δεν διορθώθηκαν. Πρέπει να είναι μηδέν. Ακόμη και πολύ μικρός αριθμός προκαλεί την απώλεια-πάγωμα εικόνας (μωσαϊκό). - Τα άλλα μετρούμενα δεδομένα όπως BER (bit error rate) και SNR (signal/noise ratio) εμφανίζονται με τη μορφή θερμομετρικής κλίμακας κάτω από το διάγραμμα. Για να βελτιστοποιήσετε μία ψηφιακή εγκατάσταση, δώστε προσοχή στα ακόλουθα σημεία: - Το διάγραμμα QPSK είναι χωρισμένο σε 4 τετράγωνα. Μέσα σε καθένα από αυτά εμφανίζεται ένα νέφος. Η απουσία σήματος ωθεί το νέφος να απλώνεται προς την περιφέρεια του τετραγώνου. Όσο δυνατότερο γίνεται το σήμα, τόσο περισσότερο συγκεντρωμένο προς το κέντρο του τετραγώνου εμφανίζεται το νέφος. - SNR: Ο λόγος σήματος-θορύβου πρέπει να είναι όσο το δυνατό μεγαλύτερος. Ένα καλό σήμα πρέπει να έχει λόγο S/N τουλάχιστον 8.0dB. - BER: Ο ρυθμός λανθασμένων bit πρέπει να είναι όσο το δυνατό μικρότερος. Επειδή οι τιμές είναι πολύ μικρές απεικονίζονται με εκθετική μορφή x.xxε xx, όπου x είναι αριθμοί από 0 έως 9. π.χ. 9.00Ε-04 = 9.00/10 4 = 9.00/10000 = = 0,09% 6.00Ε-04 = 0,0006 = 0,06% (καλύτερο από 0,09%) 9.00Ε-05 = 0,00009 = 0,009% (καλύτερο από 0,06%) Ο αριθμός xx δεξιά του Ε- (π.χ. 03) πρέπει ναι είναι όσο το δυνατό μεγαλύτερος. Έτσι ένα BER 5.00E-05 είναι καλύτερο από 5.00Ε-04. Γενικά ένα αποδεκτό σήμα πρέπει να έχει BER της τάξης του x.xxe Λειτουργίες ψηφιακού σήματος 1. Search +: Αυτόματη αναζήτηση του επόμενου ψηφιακού αναμεταδότη με μεγαλύτερη συχνότητα. Αν δεν βρεθεί κάποιος, τότε το όργανο επιστρέφει στην αρχική συχνότητα. Η αναζήτηση εμφανίζεται στο κάτω μέρος της οθόνης. 2. Search -: Αυτόματη αναζήτηση του επόμενου ψηφιακού αναμεταδότη με μικρότερη συχνότητα. Αν δεν βρεθεί κάποιος, τότε το όργανο επιστρέφει στην αρχική συχνότητα. Η αναζήτηση εμφανίζεται στο κάτω μέρος της οθόνης. 3. Memory: Για την αποθήκευση ψηφιακών αναμεταδοτών (ψηφιακά κανάλια συχνότητες). Επιλέξτε τη σωστή συχνότητα (π.χ.1650 MHz) πριν χρησιμοποιήσετε αυτή τη λειτουργία. Λάβετε υπόψη ότι μαζί με τη συχνότητα αποθηκεύονται και οι ρυθμίσεις 13/18V (κάθετη/οριζόντια πόλωση) και 22 khz on/off (High Band/Low Band). Πατήστε 3 για Memory και επιλέξτε την θέση μνήμης (0-99 εμφανίζεται στην κάτω δεξιά γωνία της βοηθητική LCD) με τον επιλογέα. Οι ελεύθερες θέσεις έχουν το όνομα Pos free. Πατήστε 1 για Save (αποθήκευση). Αν η θέση που έχετε επιλέξει για αποθήκευση είναι κατειλημμένη, τότε εμφανίζεται η ερώτηση SAVE ARE YOU SURE?. Πατήστε 1 (Yes) για να αντικαταστήσετε την αποθηκευμένη συχνότητα και * (No) για να επιλέξετε μία άλλη θέση μνήμης. Εμφανίζεται ο κειμενογράφος με τον οποίο μπορείτε να δώσετε ένα όνομα για αυτή τη συχνότητα (π.χ. CNN). Χρησιμοποιήστε τον επιλογέα για να επιλέξετε χαρακτήρα (π.χ. C) και πατήστε τον επιλογέα για να το καταχωρήσετε. Επιλέξτε άλλο γράμμα κ.ο.κ. Αν καταχωρήσετε λάθος γράμμα πατήστε 1 (Delete) για να το διαγράψετε. Για να ολοκληρώσετε πατήστε (Save). Επαναλάβετε τη διαδικασία για να αποθηκεύσετε και άλλες συχνότητες ή πατήστε (Exit) για να επιστρέψετε στο μενού των ψηφιακών λειτουργιών. Για να διαγράψετε κάποια θέση μνήμης πατήστε 3 (Memory), επιλέξτε με τον επιλογέα τη 9

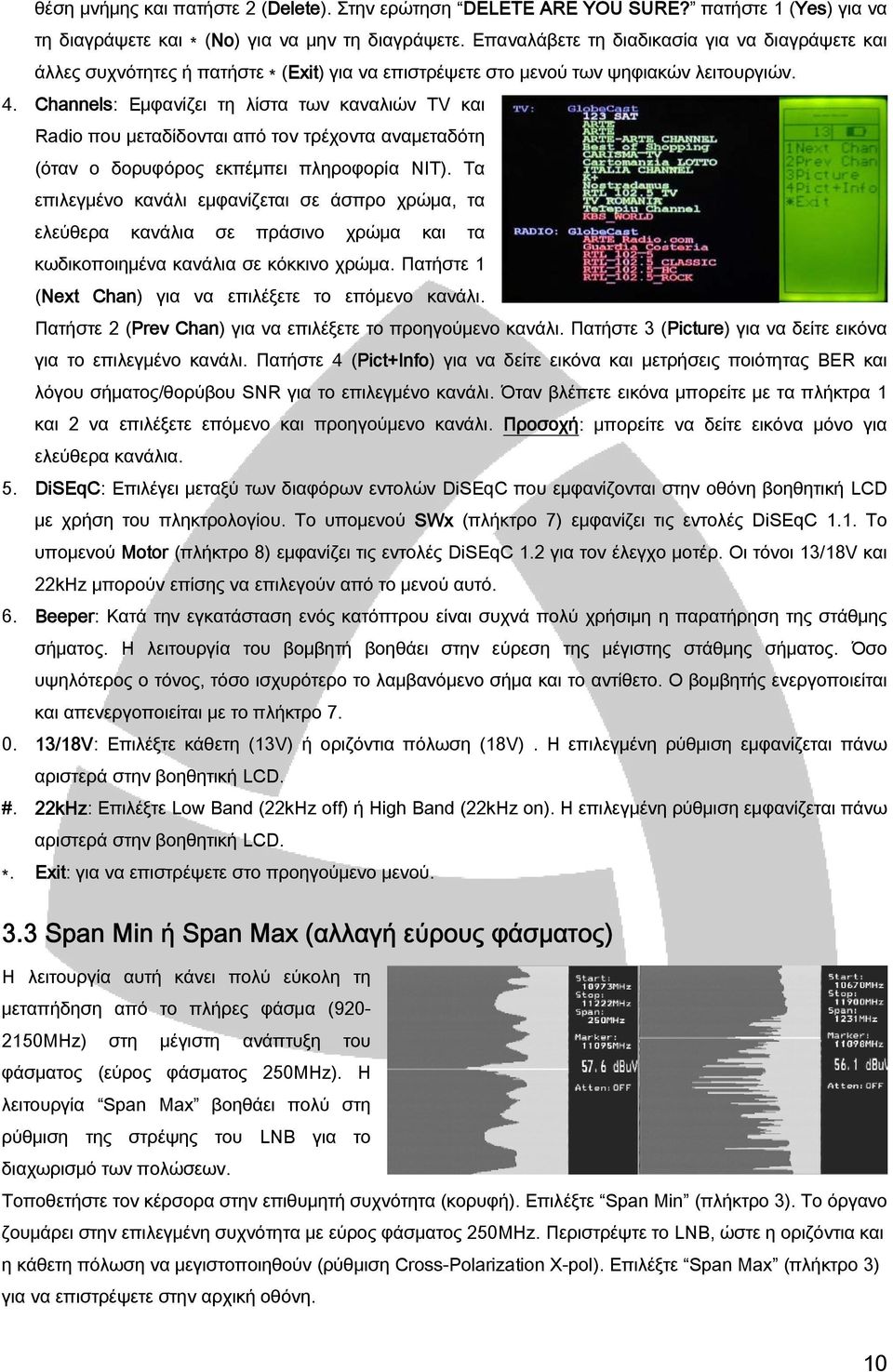

10 θέση μνήμης και πατήστε 2 (Delete). Στην ερώτηση DELETE ARE YOU SURE? πατήστε 1 (Yes) για να τη διαγράψετε και (No) για να μην τη διαγράψετε. Επαναλάβετε τη διαδικασία για να διαγράψετε και άλλες συχνότητες ή πατήστε (Exit) για να επιστρέψετε στο μενού των ψηφιακών λειτουργιών. 4. Channels: Εμφανίζει τη λίστα των καναλιών TV και Radio που μεταδίδονται από τον τρέχοντα αναμεταδότη (όταν ο δορυφόρος εκπέμπει πληροφορία NIT). Τα επιλεγμένο κανάλι εμφανίζεται σε άσπρο χρώμα, τα ελεύθερα κανάλια σε πράσινο χρώμα και τα κωδικοποιημένα κανάλια σε κόκκινο χρώμα. Πατήστε 1 (Next Chan) για να επιλέξετε το επόμενο κανάλι. Πατήστε 2 (Prev Chan) για να επιλέξετε το προηγούμενο κανάλι. Πατήστε 3 (Picture) για να δείτε εικόνα για το επιλεγμένο κανάλι. Πατήστε 4 (Pict+Info) για να δείτε εικόνα και μετρήσεις ποιότητας BER και λόγου σήματος/θορύβου SNR για το επιλεγμένο κανάλι. Όταν βλέπετε εικόνα μπορείτε με τα πλήκτρα 1 και 2 να επιλέξετε επόμενο και προηγούμενο κανάλι. Προσοχή: μπορείτε να δείτε εικόνα μόνο για ελεύθερα κανάλια. 5. DiSEqC: Επιλέγει μεταξύ των διαφόρων εντολών DiSEqC που εμφανίζονται στην οθόνη βοηθητική LCD με χρήση του πληκτρολογίου. Το υπομενού SWx (πλήκτρο 7) εμφανίζει τις εντολές DiSEqC 1.1. Το υπομενού Motor (πλήκτρο 8) εμφανίζει τις εντολές DiSEqC 1.2 για τον έλεγχο μοτέρ. Οι τόνοι 13/18V και 22kHz μπορούν επίσης να επιλεγούν από το μενού αυτό. 6. Beeper: Κατά την εγκατάσταση ενός κατόπτρου είναι συχνά πολύ χρήσιμη η παρατήρηση της στάθμης σήματος. Η λειτουργία του βομβητή βοηθάει στην εύρεση της μέγιστης στάθμης σήματος. Όσο υψηλότερος ο τόνος, τόσο ισχυρότερο το λαμβανόμενο σήμα και το αντίθετο. Ο βομβητής ενεργοποιείται και απενεργοποιείται με το πλήκτρο /18V: Επιλέξτε κάθετη (13V) ή οριζόντια πόλωση (18V). Η επιλεγμένη ρύθμιση εμφανίζεται πάνω αριστερά στην βοηθητική LCD. #. 22kHz: Επιλέξτε Low Band (22kHz off) ή High Band (22kHz on). Η επιλεγμένη ρύθμιση εμφανίζεται πάνω αριστερά στην βοηθητική LCD.. Exit: για να επιστρέψετε στο προηγούμενο μενού. 3.3 Span Min ή Span Max (αλλαγή εύρους φάσματος) Η λειτουργία αυτή κάνει πολύ εύκολη τη μεταπήδηση από το πλήρες φάσμα ( MHz) στη μέγιστη ανάπτυξη του φάσματος (εύρος φάσματος 250MHz). Η λειτουργία Span Max βοηθάει πολύ στη ρύθμιση της στρέψης του LNB για το διαχωρισμό των πολώσεων. Τοποθετήστε τον κέρσορα στην επιθυμητή συχνότητα (κορυφή). Επιλέξτε Span Min (πλήκτρο 3). Το όργανο ζουμάρει στην επιλεγμένη συχνότητα με εύρος φάσματος 250MHz. Περιστρέψτε το LNB, ώστε η οριζόντια και η κάθετη πόλωση να μεγιστοποιηθούν (ρύθμιση Cross-Polarization X-pol). Επιλέξτε Span Max (πλήκτρο 3) για να επιστρέψετε στην αρχική οθόνη. 10

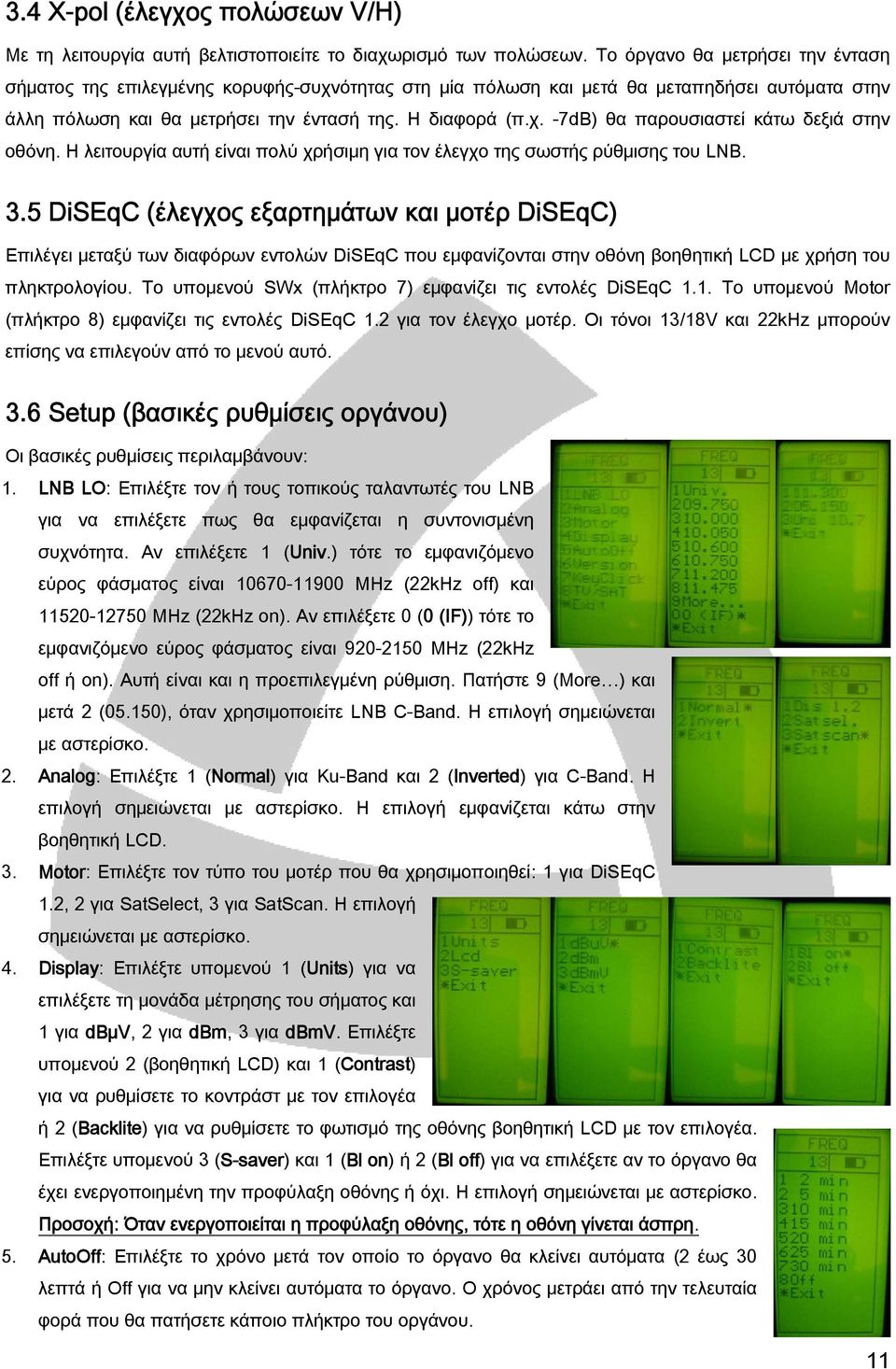

11 3.4 X-pol (έλεγχος πολώσεων V/H) Με τη λειτουργία αυτή βελτιστοποιείτε το διαχωρισμό των πολώσεων. Το όργανο θα μετρήσει την ένταση σήματος της επιλεγμένης κορυφής-συχνότητας στη μία πόλωση και μετά θα μεταπηδήσει αυτόματα στην άλλη πόλωση και θα μετρήσει την έντασή της. Η διαφορά (π.χ. -7dB) θα παρουσιαστεί κάτω δεξιά στην οθόνη. Η λειτουργία αυτή είναι πολύ χρήσιμη για τον έλεγχο της σωστής ρύθμισης του LNB. 3.5 DiSEqC (έλεγχος εξαρτημάτων και μοτέρ DiSEqC) Επιλέγει μεταξύ των διαφόρων εντολών DiSEqC που εμφανίζονται στην οθόνη βοηθητική LCD με χρήση του πληκτρολογίου. Το υπομενού SWx (πλήκτρο 7) εμφανίζει τις εντολές DiSEqC 1.1. Το υπομενού Motor (πλήκτρο 8) εμφανίζει τις εντολές DiSEqC 1.2 για τον έλεγχο μοτέρ. Οι τόνοι 13/18V και 22kHz μπορούν επίσης να επιλεγούν από το μενού αυτό. 3.6 Setup (βασικές ρυθμίσεις οργάνου) Οι βασικές ρυθμίσεις περιλαμβάνουν: 1. LNB LO: Επιλέξτε τον ή τους τοπικούς ταλαντωτές του LNB για να επιλέξετε πως θα εμφανίζεται η συντονισμένη συχνότητα. Αν επιλέξετε 1 (Univ.) τότε το εμφανιζόμενο εύρος φάσματος είναι MHz (22kHz off) και MHz (22kHz on). Αν επιλέξετε 0 (0 (IF)) τότε το εμφανιζόμενο εύρος φάσματος είναι MHz (22kHz off ή on). Αυτή είναι και η προεπιλεγμένη ρύθμιση. Πατήστε 9 (More ) και μετά 2 (05.150), όταν χρησιμοποιείτε LNB C-Band. Η επιλογή σημειώνεται με αστερίσκο. 2. Analog: Επιλέξτε 1 (Normal) για Ku-Band και 2 (Inverted) για C-Band. Η επιλογή σημειώνεται με αστερίσκο. Η επιλογή εμφανίζεται κάτω στην βοηθητική LCD. 3. Motor: Επιλέξτε τον τύπο του μοτέρ που θα χρησιμοποιηθεί: 1 για DiSEqC 1.2, 2 για SatSelect, 3 για SatScan. Η επιλογή σημειώνεται με αστερίσκο. 4. Display: Επιλέξτε υπομενού 1 (Units) για να επιλέξετε τη μονάδα μέτρησης του σήματος και 1 για dbμv, 2 για dbm, 3 για dbmv. Επιλέξτε υπομενού 2 (βοηθητική LCD) και 1 (Contrast) για να ρυθμίσετε το κοντράστ με τον επιλογέα ή 2 (Backlite) για να ρυθμίσετε το φωτισμό της οθόνης βοηθητική LCD με τον επιλογέα. Επιλέξτε υπομενού 3 (S-saver) και 1 (Bl on) ή 2 (Bl off) για να επιλέξετε αν το όργανο θα έχει ενεργοποιημένη την προφύλαξη οθόνης ή όχι. Η επιλογή σημειώνεται με αστερίσκο. Προσοχή: Όταν ενεργοποιείται η προφύλαξη οθόνης, τότε η οθόνη γίνεται άσπρη. 5. AutoOff: Επιλέξτε το χρόνο μετά τον οποίο το όργανο θα κλείνει αυτόματα (2 έως 30 λεπτά ή Off για να μην κλείνει αυτόματα το όργανο. Ο χρόνος μετράει από την τελευταία φορά που θα πατήσετε κάποιο πλήκτρο του οργάνου. 11

12 6. Version: Εδώ εμφανίζονται πληροφορίες για το όργανο όπως ο αριθμός σειράς, ημερομηνία κατασκευής, αριθμός και ημερομηνία έκδοσης λογισμικού. 7. KeyClick: Επιλέξτε αν θα ακούγεται ήχος κάθε φορά που θα πιέζεται ένα πλήκτρο. 8. TV/SAT: Επιλέξτε 1 ή 2 (TV ή SAT) για να ξεκινάει πάντα το όργανο σε λειτουργία TV ή SAT και 3 (Ask me) για να σας ζητάει να επιλέξετε στην εκκίνηση.. Exit: για να επιστρέψετε στο προηγούμενο μενού. 3.7 Beeper (βομβητής) Κατά την εγκατάσταση ενός κατόπτρου είναι συχνά πολύ χρήσιμη η παρατήρηση της στάθμης σήματος. Η λειτουργία του βομβητή βοηθάει στην εύρεση της μέγιστης στάθμης σήματος. Όσο υψηλότερος ο τόνος, τόσο ισχυρότερο το λαμβανόμενο σήμα και το αντίθετο. Ο βομβητής ενεργοποιείται και απενεργοποιείται με το πλήκτρο 7. Σημείωση: ότι η λειτουργία αυτή λαμβάνει υπόψη μόνο ένα πομπό και όχι όλο το φάσμα. Για να τη χρησιμοποιήσετε τοποθετήστε τον κέρσορα πάνω σε μία κορυφή και ευθυγραμμίστε το κάτοπτρο. 3.8 Spec (ειδικές λειτουργίες) Επιλέξτε Spec από το κύριο μενού (πλήκτρο 8). Θα εμφανιστεί μενού με τις ακόλουθες λειτουργίες (πιέστε το ανάλογο πλήκτρο για να αλλάξετε ρυθμίσεις): 1. MaxΗold - No Ηold: Είναι πολύ χρήσιμη λειτουργία για την παρατήρηση συγκεκριμένου εύρους συχνοτήτων για μεγαλύτερο χρονικό διάστημα. Έτσι μπορείτε να δείτε αν και πως διάφορα σήματα ή παρεμβολές μπορούν να επηρεάσουν την ποιότητα της εικόνας. Ρυθμίστε το εύρος συχνοτήτων (βλέπε παράγραφο Span Min Span Max στην ίδια σελίδα) και τοποθετήστε τον κέρσορα αναφοράς στη συχνότητα-κορυφή που θέλετε να παρακολουθήσετε. Πατήστε 1 για να επιλέξετε MaxHold για να εκκινήσει το όργανο τη δειγματοληψία των μέγιστων τιμών όλων των συχνοτήτων στο επιλεγμένο εύρος και να τις εμφανίσει στην οθόνη. Οι τιμές ανανεώνονται μόνο αν μετρηθούν μεγαλύτερες τιμές db από τις προηγούμενες. Πατήστε ξανά 1 για να επιλέξετε No Hold και να σταματήσετε τη δειγματοληψία. Τα ληφθέντα δεδομένα μπορούν να αποθηκευθούν με τη μορφή φάσματος με τη λειτουργία Memory (βλέπε παράγραφο 3.9 Memory (αποθήκευση φασμάτωνσυχνοτήτων) στην σελίδα 13). 2. Refmrkr: Το COMBOLOOK COLOR έχει τη δυνατότητα να μετράει τους λόγους σήματος-θορύβου και φέρουσας εικόνας-φέρουσας ήχου. Η λειτουργία αυτή είναι σχετικά δύσκολο να πραγματοποιηθεί εντελώς αυτόματα. Για αυτό στο COMBOLOOK COLOR έχει χρησιμοποιηθεί ένα πιο απλό χειροκίνητο εργαλείο. Η διαδικασία έχει ως εξής: Πατήστε 2 (Refmrkr) και επιλέξτε την επιθυμητή συχνότητα (φέρουσα) μετακινώντας με τον επιλογέα τον κέρσορα πάνω σε αυτήν. Πατήστε 1 (Set Ref) για να την επιλέξετε και να εμφανιστεί ένας δεύτερος κέρσορας πάνω στον πρώτο. Με τον επιλογέα επιλέξτε μια νέα συχνότητα (φέρουσα) ή το κατώφλι του θορύβου. Ο λόγος της πρώτης προς τη δεύτερη συχνότητα 12

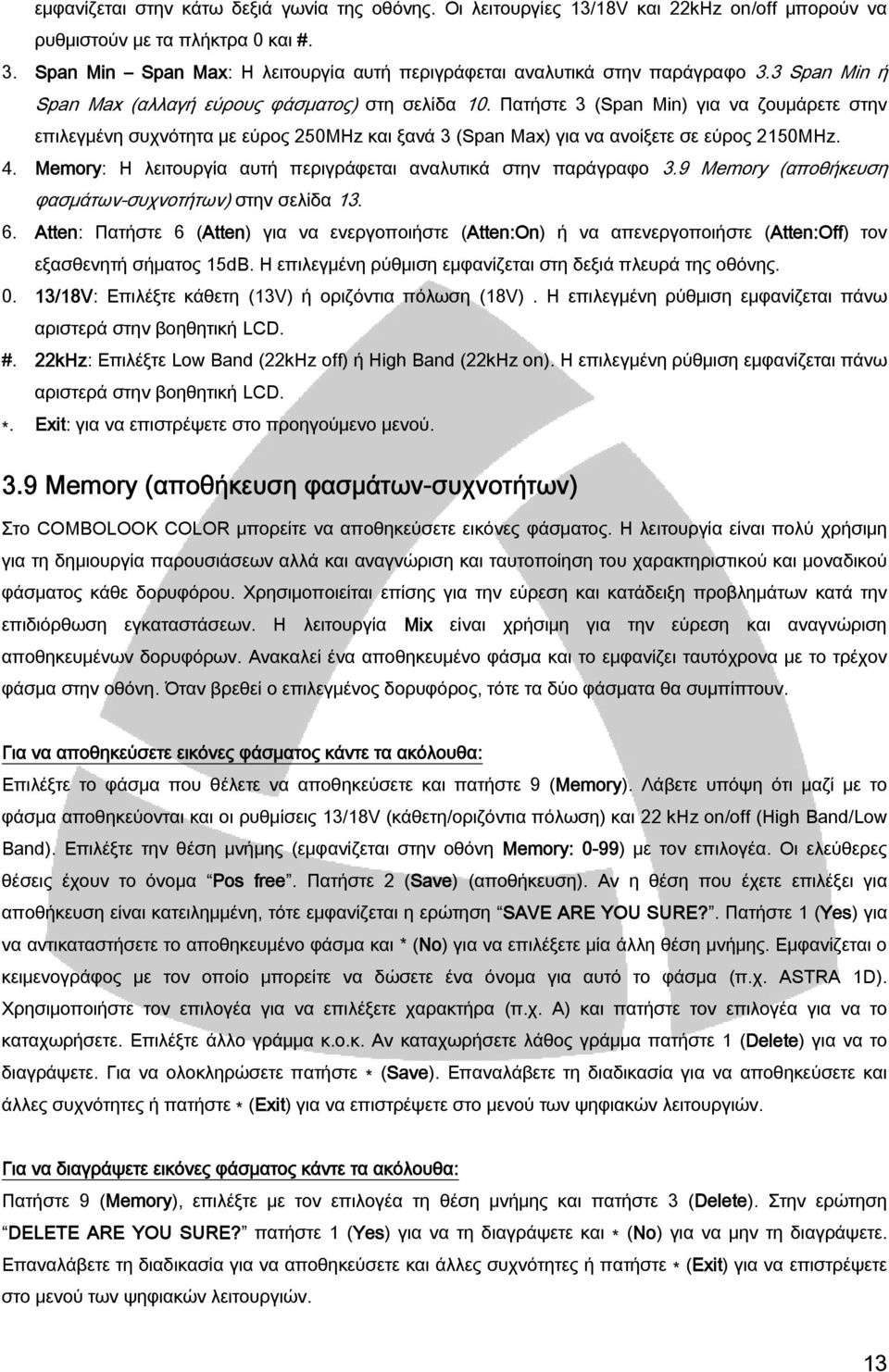

13 εμφανίζεται στην κάτω δεξιά γωνία της οθόνης. Οι λειτουργίες 13/18V και 22kHz on/off μπορούν να ρυθμιστούν με τα πλήκτρα 0 και #. 3. Span Min Span Max: Η λειτουργία αυτή περιγράφεται αναλυτικά στην παράγραφο 3.3 Span Min ή Span Max (αλλαγή εύρους φάσματος) στη σελίδα 10. Πατήστε 3 (Span Min) για να ζουμάρετε στην επιλεγμένη συχνότητα με εύρος 250MHz και ξανά 3 (Span Max) για να ανοίξετε σε εύρος 2150MHz. 4. Memory: Η λειτουργία αυτή περιγράφεται αναλυτικά στην παράγραφο 3.9 Memory (αποθήκευση φασμάτων-συχνοτήτων) στην σελίδα Atten: Πατήστε 6 (Atten) για να ενεργοποιήστε (Atten:On) ή να απενεργοποιήστε (Atten:Off) τον εξασθενητή σήματος 15dB. Η επιλεγμένη ρύθμιση εμφανίζεται στη δεξιά πλευρά της οθόνης /18V: Επιλέξτε κάθετη (13V) ή οριζόντια πόλωση (18V). Η επιλεγμένη ρύθμιση εμφανίζεται πάνω αριστερά στην βοηθητική LCD. #. 22kHz: Επιλέξτε Low Band (22kHz off) ή High Band (22kHz on). Η επιλεγμένη ρύθμιση εμφανίζεται πάνω αριστερά στην βοηθητική LCD.. Exit: για να επιστρέψετε στο προηγούμενο μενού. 3.9 Memory (αποθήκευση φασμάτων-συχνοτήτων) Στο COMBOLOOK COLOR μπορείτε να αποθηκεύσετε εικόνες φάσματος. Η λειτουργία είναι πολύ χρήσιμη για τη δημιουργία παρουσιάσεων αλλά και αναγνώριση και ταυτοποίηση του χαρακτηριστικού και μοναδικού φάσματος κάθε δορυφόρου. Χρησιμοποιείται επίσης για την εύρεση και κατάδειξη προβλημάτων κατά την επιδιόρθωση εγκαταστάσεων. Η λειτουργία Mix είναι χρήσιμη για την εύρεση και αναγνώριση αποθηκευμένων δορυφόρων. Ανακαλεί ένα αποθηκευμένο φάσμα και το εμφανίζει ταυτόχρονα με το τρέχον φάσμα στην οθόνη. Όταν βρεθεί ο επιλεγμένος δορυφόρος, τότε τα δύο φάσματα θα συμπίπτουν. Για να αποθηκεύσετε εικόνες φάσματος κάντε τα ακόλουθα: Επιλέξτε το φάσμα που θέλετε να αποθηκεύσετε και πατήστε 9 (Memory). Λάβετε υπόψη ότι μαζί με το φάσμα αποθηκεύονται και οι ρυθμίσεις 13/18V (κάθετη/οριζόντια πόλωση) και 22 khz on/off (High Band/Low Band). Επιλέξτε την θέση μνήμης (εμφανίζεται στην οθόνη Memory: 0-99) με τον επιλογέα. Οι ελεύθερες θέσεις έχουν το όνομα Pos free. Πατήστε 2 (Save) (αποθήκευση). Αν η θέση που έχετε επιλέξει για αποθήκευση είναι κατειλημμένη, τότε εμφανίζεται η ερώτηση SAVE ARE YOU SURE?. Πατήστε 1 (Yes) για να αντικαταστήσετε το αποθηκευμένο φάσμα και * (No) για να επιλέξετε μία άλλη θέση μνήμης. Εμφανίζεται ο κειμενογράφος με τον οποίο μπορείτε να δώσετε ένα όνομα για αυτό το φάσμα (π.χ. ASTRA 1D). Χρησιμοποιήστε τον επιλογέα για να επιλέξετε χαρακτήρα (π.χ. Α) και πατήστε τον επιλογέα για να το καταχωρήσετε. Επιλέξτε άλλο γράμμα κ.ο.κ. Αν καταχωρήσετε λάθος γράμμα πατήστε 1 (Delete) για να το διαγράψετε. Για να ολοκληρώσετε πατήστε (Save). Επαναλάβετε τη διαδικασία για να αποθηκεύσετε και άλλες συχνότητες ή πατήστε (Exit) για να επιστρέψετε στο μενού των ψηφιακών λειτουργιών. Για να διαγράψετε εικόνες φάσματος κάντε τα ακόλουθα: Πατήστε 9 (Memory), επιλέξτε με τον επιλογέα τη θέση μνήμης και πατήστε 3 (Delete). Στην ερώτηση DELETE ARE YOU SURE? πατήστε 1 (Yes) για να τη διαγράψετε και (No) για να μην τη διαγράψετε. Επαναλάβετε τη διαδικασία για να αποθηκεύσετε και άλλες συχνότητες ή πατήστε (Exit) για να επιστρέψετε στο μενού των ψηφιακών λειτουργιών. 13

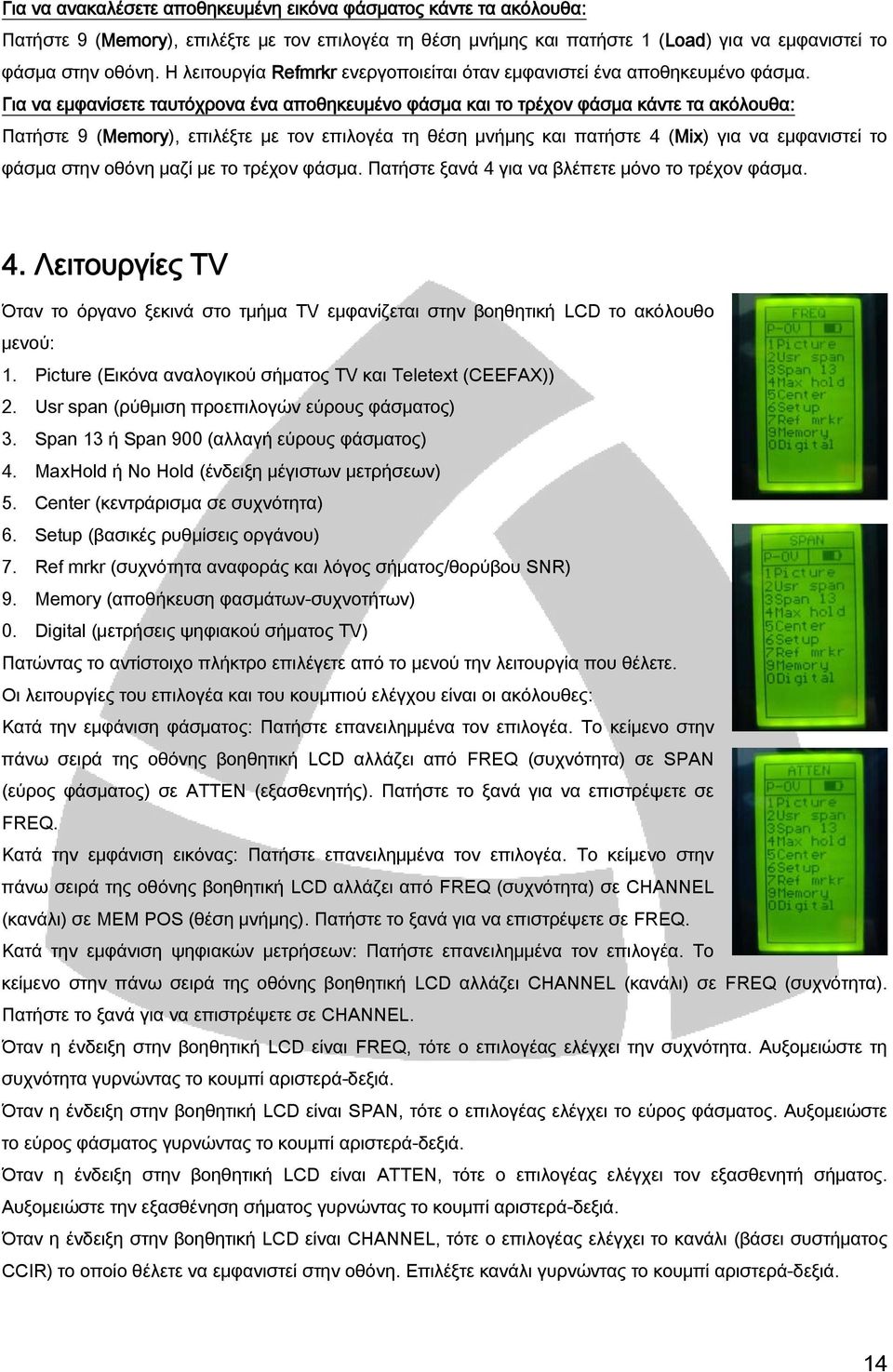

14 Για να ανακαλέσετε αποθηκευμένη εικόνα φάσματος κάντε τα ακόλουθα: Πατήστε 9 (Memory), επιλέξτε με τον επιλογέα τη θέση μνήμης και πατήστε 1 (Load) για να εμφανιστεί το φάσμα στην οθόνη. Η λειτουργία Refmrkr ενεργοποιείται όταν εμφανιστεί ένα αποθηκευμένο φάσμα. Για να εμφανίσετε ταυτόχρονα ένα αποθηκευμένο φάσμα και το τρέχον φάσμα κάντε τα ακόλουθα: Πατήστε 9 (Memory), επιλέξτε με τον επιλογέα τη θέση μνήμης και πατήστε 4 (Mix) για να εμφανιστεί το φάσμα στην οθόνη μαζί με το τρέχον φάσμα. Πατήστε ξανά 4 για να βλέπετε μόνο το τρέχον φάσμα. 4. Λειτουργίες TV Όταν το όργανο ξεκινά στο τμήμα TV εμφανίζεται στην βοηθητική LCD το ακόλουθο μενού: 1. Picture (Εικόνα αναλογικού σήματος TV και Teletext (CEEFAX)) 2. Usr span (ρύθμιση προεπιλογών εύρους φάσματος) 3. Span 13 ή Span 900 (αλλαγή εύρους φάσματος) 4. MaxΗold ή No Hold (ένδειξη μέγιστων μετρήσεων) 5. Center (κεντράρισμα σε συχνότητα) 6. Setup (βασικές ρυθμίσεις οργάνου) 7. Ref mrkr (συχνότητα αναφοράς και λόγος σήματος/θορύβου SNR) 9. Memory (αποθήκευση φασμάτων-συχνοτήτων) 0. Digital (μετρήσεις ψηφιακού σήματος TV) Πατώντας το αντίστοιχο πλήκτρο επιλέγετε από το μενού την λειτουργία που θέλετε. Οι λειτουργίες του επιλογέα και του κουμπιού ελέγχου είναι οι ακόλουθες: Κατά την εμφάνιση φάσματος: Πατήστε επανειλημμένα τον επιλογέα. Το κείμενο στην πάνω σειρά της οθόνης βοηθητική LCD αλλάζει από FREQ (συχνότητα) σε SPAN (εύρος φάσματος) σε ATTEN (εξασθενητής). Πατήστε το ξανά για να επιστρέψετε σε FREQ. Κατά την εμφάνιση εικόνας: Πατήστε επανειλημμένα τον επιλογέα. Το κείμενο στην πάνω σειρά της οθόνης βοηθητική LCD αλλάζει από FREQ (συχνότητα) σε CHANNEL (κανάλι) σε MEM POS (θέση μνήμης). Πατήστε το ξανά για να επιστρέψετε σε FREQ. Κατά την εμφάνιση ψηφιακών μετρήσεων: Πατήστε επανειλημμένα τον επιλογέα. Το κείμενο στην πάνω σειρά της οθόνης βοηθητική LCD αλλάζει CHANNEL (κανάλι) σε FREQ (συχνότητα). Πατήστε το ξανά για να επιστρέψετε σε CHANNEL. Όταν η ένδειξη στην βοηθητική LCD είναι FREQ, τότε ο επιλογέας ελέγχει την συχνότητα. Αυξομειώστε τη συχνότητα γυρνώντας το κουμπί αριστερά-δεξιά. Όταν η ένδειξη στην βοηθητική LCD είναι SPAN, τότε ο επιλογέας ελέγχει το εύρος φάσματος. Αυξομειώστε το εύρος φάσματος γυρνώντας το κουμπί αριστερά-δεξιά. Όταν η ένδειξη στην βοηθητική LCD είναι ATTEN, τότε ο επιλογέας ελέγχει τον εξασθενητή σήματος. Αυξομειώστε την εξασθένηση σήματος γυρνώντας το κουμπί αριστερά-δεξιά. Όταν η ένδειξη στην βοηθητική LCD είναι CHANNEL, τότε ο επιλογέας ελέγχει το κανάλι (βάσει συστήματος CCIR) το οποίο θέλετε να εμφανιστεί στην οθόνη. Επιλέξτε κανάλι γυρνώντας το κουμπί αριστερά-δεξιά. 14

15 Όταν η ένδειξη στην βοηθητική LCD είναι MEM POS, τότε ο επιλογέας ελέγχει τη θέση μνήμης, η οποία θέλετε να εμφανιστεί στην οθόνη. Επιλέξτε θέση γυρνώντας το κουμπί αριστερά-δεξιά. Στην δεξιά πλευρά της κύριας οθόνης LCD εμφανίζονται διάφορες πληροφορίες ανάλογα με τη λειτουργία που εκτελεί το όργανο και τις επιλεγμένες ρυθμίσεις. Οι πιο σημαντικές είναι: - η συχνότητα έναρξης του φάσματος (Start: 2.00 MHz), - η συχνότητα τερματισμού του φάσματος (Stop: MHz) - το εύρος φάσματος (Span: MHz) - ο τρόπος μέτρησης AM (Marker: W) ή FM (Marker: ) που αναλύεται στην παράγραφο 4.6 Setup (βασικές ρυθμίσεις οργάνου) στη σελίδα η θέση του κέρσορα (συχνότητα MHz). Το A συμβολίζει αναλογικό κανάλι και το D ψηφιακό κανάλι. - το κανάλι (Ch:) βάσει συστήματος CCIR, E2-69, S2-S41 - η ένταση σήματος (xx.x dbμv ή dbm ή dbmv) εμφανίζεται στη μέση της οθόνης. Η πιο σημαντική μέτρηση, δηλαδή η μέτρηση της συντονισμένης συχνότητας, είναι συνεχής και η απεικόνιση της ανανεώνεται μερικές φορές το δευτερόλεπτο. - η τιμή της εξασθένησης σε db (ATT: 0-45 db) - το εύρος Video (VBW) και ανάλυσης (RBW) που αναλύονται στην παράγραφο 4.6 Setup (βασικές ρυθμίσεις οργάνου) στη σελίδα Picture (εικόνα αναλογικού σήματος TV και Teletext (CEEFAX)) Αφού επιλέξετε μία φέρουσα συχνότητα TV αναλογικού σήματος μπορείτε εύκολα να μεταπηδήσετε στη λειτουργία εικόνας. Απλά πατήστε το πλήκτρο 1 (Picture) στο κύριο μενού. Πατώντας τον επιλογέα μπορείτε να αλλάξετε τη λειτουργία του επιλογέα από FREQ (συχνότητα) σε CHANNEL (κανάλι) σε MEM POS (θέση μνήμης) και πίσω σε FREQ. Η λειτουργία εμφανίζεται πάνω δεξιά στην οθόνη. Ανάλογα με την επιλεγμένη λειτουργία γυρνώντας τον επιλογέα αριστερά δεξιά αλλάζετε συχνότητα - κανάλι θέση μνήμης TV (εικόνα αναλογικού σήματος TV) Η μέτρηση ενός καναλιού TV γίνεται συνήθως στη λειτουργία εικόνας (πλήκτρο 1 Picture), όπου εμφανίζεται ταυτόχρονα η εικόνα και η ένταση σήματος του καναλιού. Λεπτομερής έλεγχος της ποιότητας εικόνας μπορεί να γίνει στη λειτουργία TV από το μενού Tv που εμφανίζεται παρακάτω. Σε αυτή τη λειτουργία δεν παρεμβάλλεται το φίλτρο μέτρησης (δεν εκτελείται μέτρηση) και η εικόνα δεν επηρεάζεται Text (Teletext CEEFAX) Πατήστε το πλήκτρο 1 (Tv). Στο μενού που εμφανίζεται πατήστε το πλήκτρο 1 (Text). Αν το επιλεγμένο κανάλι μεταδίδει Teletext (CEEFAX) θα εμφανιστεί στην οθόνη. Γυρνώντας τον επιλογέα επιλέξτε σελίδα ( ). 15

16 Sound (Επιλογές ήχου) Το COMBOLOOK COLOR είναι συμβατό με τα τρία πιο κοινά συστήματα μετάδοσης ήχου TV στην Ευρώπη. Η επιλογή γίνεται από το μενού TV πατώντας 3 (Sound). Πατώντας τα πλήκτρα 1-3 επιλέγετε το σύστημα που επιθυμείτε Auto Att ή Man Att (Εξασθενητής σήματος αυτόματος και χειροκίνητος) Ενώ στη λειτουργία φάσματος η ρύθμιση της εξασθένησης γίνεται πάντα χειροκίνητα, όταν το όργανο είναι σε λειτουργία TV χρησιμοποιεί αυτόματη εξασθένηση. Αυτό γίνεται ώστε οι μετρητικές διατάξεις του οργάνου να λειτουργούν πάντα κατά τον καλύτερο τρόπο. Κάτω από ορισμένες συνθήκες είναι καλύτερα να ρυθμίζετε την εξασθένηση χειροκίνητα, όπως όταν το εισερχόμενο σήμα είναι πολύ ισχυρό και θέλετε να βλέπετε και να μετράτε μία συγκεκριμένη συχνότητα. Η χειροκίνητη ρύθμιση γίνεται ως εξής: Σε λειτουργία φάσματος πατήστε επανειλημμένα τον επιλογέα μέχρι να εμφανιστεί ATTEN πάνω δεξιά στην οθόνη βοηθητική LCD. Επιλέξτε την κατάλληλη εξασθένηση γυρνώντας τον επιλογέα αριστερά-δεξιά. Η τιμή της εμφανίζεται στο κέντρο δεξιά της οθόνης. Σε λειτουργία εικόνας ή TV πατήστε το πλήκτρο 4 (Man att). Επιλέξτε την κατάλληλη εξασθένηση γυρνώντας τον επιλογέα αριστερά-δεξιά. Η τιμή της εμφανίζεται στο κέντρο δεξιά της οθόνης. Για να επιστρέψετε σε αυτόματη ρύθμιση της εξασθένησης πατήστε το πλήκτρο 4 (Auto att) Beeper (Βομβητής) Κατά την εγκατάσταση κεραιών TV είναι δύσκολο να κοιτάτε ταυτόχρονα την ένταση σήματος στην οθόνη του οργάνου. Η λειτουργία του βομβητή μπορεί να σας βοηθήσει να μεγιστοποιήσετε το λαμβανόμενο σήμα. Όσο υψηλότερος γίνεται ο τόνος, τόσο καλύτερο είναι το σήμα. Στη λειτουργία εικόνας πατήστε το πλήκτρο 2 (Beep on) για να ενεργοποιήσετε το βομβητή και ξανά 2 (Beep off) για να τον απενεργοποιήσετε Auto Att ή Man Att (Εξασθενητής σήματος αυτόματος και χειροκίνητος) Σε λειτουργία εικόνας ή TV πατήστε το πλήκτρο 4 (Man att). Επιλέξτε την κατάλληλη εξασθένηση γυρνώντας τον επιλογέα αριστερά-δεξιά. Η τιμή της εμφανίζεται στο κέντρο δεξιά της οθόνης. Για να επιστρέψετε σε αυτόματη ρύθμιση της εξασθένησης πατήστε το πλήκτρο 4 (Auto att). Περισσότερες πληροφορίες θα βρείτε στην παράγραφο Auto Att ή Man Att (Εξασθενητής σήματος αυτόματος και χειροκίνητος) στη σελίδα Memory (Αποθήκευση φασμάτων-συχνοτήτων) Σε λειτουργία εικόνας πατήστε το πλήκτρο 5 (Memory). Επιλέξτε με το πλήκτρο ελέγχου αν α επιλογέας θα ρυθμίζει τη συχνότητα FREQ, το κανάλι CHANNEL ή τη θέση μνήμης MEM POS. Κάτω δεξιά στην βοηθητική LCD εμφανίζεται η συχνότητα σε MHz, το κανάλι Ch: και η θέση μνήμης Pos.: Πάνω από τη θέση 16

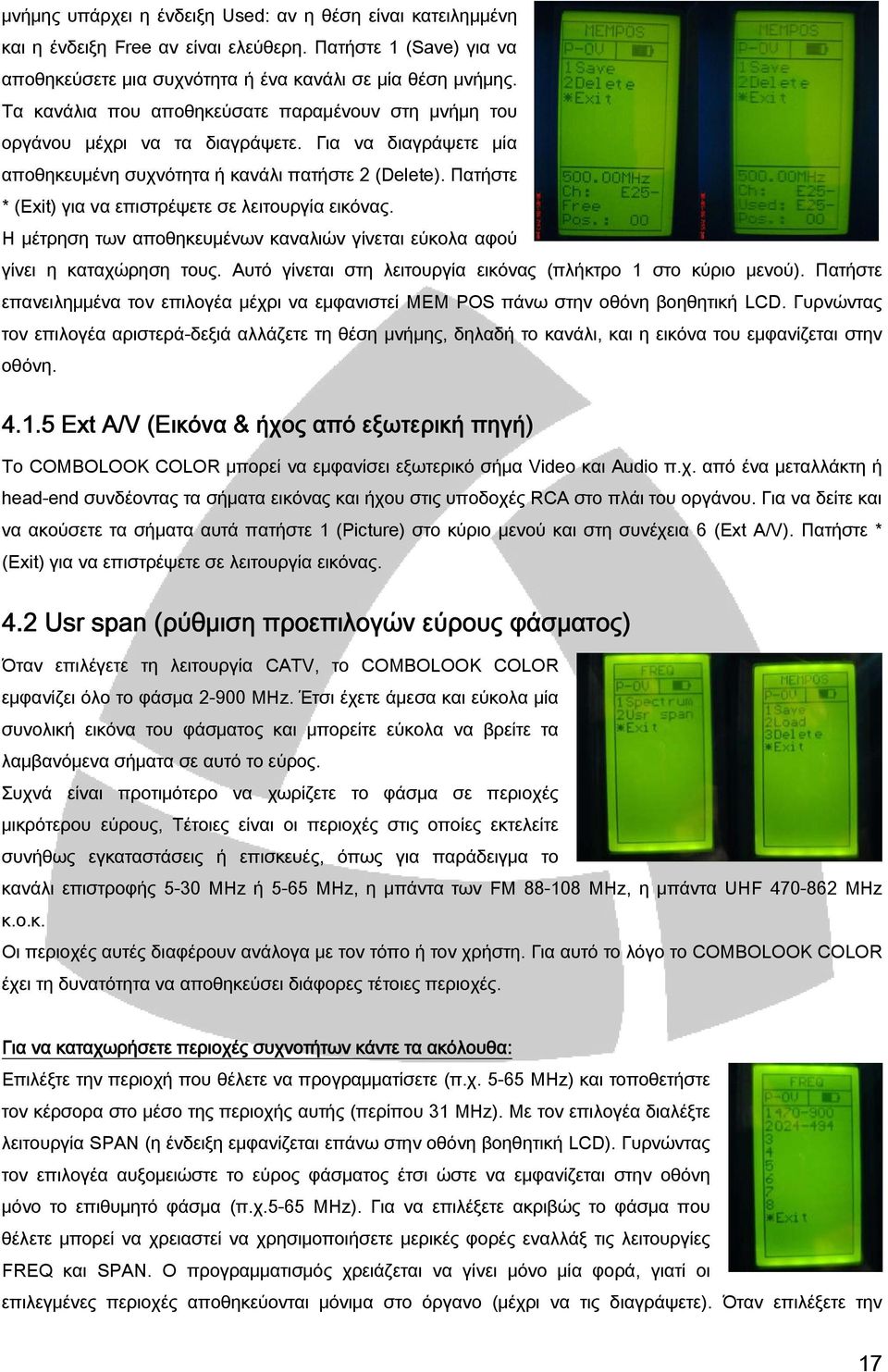

17 μνήμης υπάρχει η ένδειξη Used: αν η θέση είναι κατειλημμένη και η ένδειξη Free αν είναι ελεύθερη. Πατήστε 1 (Save) για να αποθηκεύσετε μια συχνότητα ή ένα κανάλι σε μία θέση μνήμης. Τα κανάλια που αποθηκεύσατε παραμένουν στη μνήμη του οργάνου μέχρι να τα διαγράψετε. Για να διαγράψετε μία αποθηκευμένη συχνότητα ή κανάλι πατήστε 2 (Delete). Πατήστε * (Exit) για να επιστρέψετε σε λειτουργία εικόνας. Η μέτρηση των αποθηκευμένων καναλιών γίνεται εύκολα αφού γίνει η καταχώρηση τους. Αυτό γίνεται στη λειτουργία εικόνας (πλήκτρο 1 στο κύριο μενού). Πατήστε επανειλημμένα τον επιλογέα μέχρι να εμφανιστεί MEM POS πάνω στην οθόνη βοηθητική LCD. Γυρνώντας τον επιλογέα αριστερά-δεξιά αλλάζετε τη θέση μνήμης, δηλαδή το κανάλι, και η εικόνα του εμφανίζεται στην οθόνη Ext A/V (Εικόνα & ήχος από εξωτερική πηγή) Το COMBOLOOK COLOR μπορεί να εμφανίσει εξωτερικό σήμα Video και Audio π.χ. από ένα μεταλλάκτη ή head-end συνδέοντας τα σήματα εικόνας και ήχου στις υποδοχές RCA στο πλάι του οργάνου. Για να δείτε και να ακούσετε τα σήματα αυτά πατήστε 1 (Picture) στο κύριο μενού και στη συνέχεια 6 (Ext A/V). Πατήστε * (Exit) για να επιστρέψετε σε λειτουργία εικόνας. 4.2 Usr span (ρύθμιση προεπιλογών εύρους φάσματος) Όταν επιλέγετε τη λειτουργία CATV, το COMBOLOOK COLOR εμφανίζει όλο το φάσμα MHz. Έτσι έχετε άμεσα και εύκολα μία συνολική εικόνα του φάσματος και μπορείτε εύκολα να βρείτε τα λαμβανόμενα σήματα σε αυτό το εύρος. Συχνά είναι προτιμότερο να χωρίζετε το φάσμα σε περιοχές μικρότερου εύρους, Τέτοιες είναι οι περιοχές στις οποίες εκτελείτε συνήθως εγκαταστάσεις ή επισκευές, όπως για παράδειγμα το κανάλι επιστροφής 5-30 MHz ή 5-65 MHz, η μπάντα των FM MHz, η μπάντα UHF MHz κ.ο.κ. Οι περιοχές αυτές διαφέρουν ανάλογα με τον τόπο ή τον χρήστη. Για αυτό το λόγο το COMBOLOOK COLOR έχει τη δυνατότητα να αποθηκεύσει διάφορες τέτοιες περιοχές. Για να καταχωρήσετε περιοχές συχνοτήτων κάντε τα ακόλουθα: Επιλέξτε την περιοχή που θέλετε να προγραμματίσετε (π.χ MHz) και τοποθετήστε τον κέρσορα στο μέσο της περιοχής αυτής (περίπου 31 MHz). Με τον επιλογέα διαλέξτε λειτουργία SPAN (η ένδειξη εμφανίζεται επάνω στην οθόνη βοηθητική LCD). Γυρνώντας τον επιλογέα αυξομειώστε το εύρος φάσματος έτσι ώστε να εμφανίζεται στην οθόνη μόνο το επιθυμητό φάσμα (π.χ.5-65 MHz). Για να επιλέξετε ακριβώς το φάσμα που θέλετε μπορεί να χρειαστεί να χρησιμοποιήσετε μερικές φορές εναλλάξ τις λειτουργίες FREQ και SPAN. Ο προγραμματισμός χρειάζεται να γίνει μόνο μία φορά, γιατί οι επιλεγμένες περιοχές αποθηκεύονται μόνιμα στο όργανο (μέχρι να τις διαγράψετε). Όταν επιλέξετε την 17

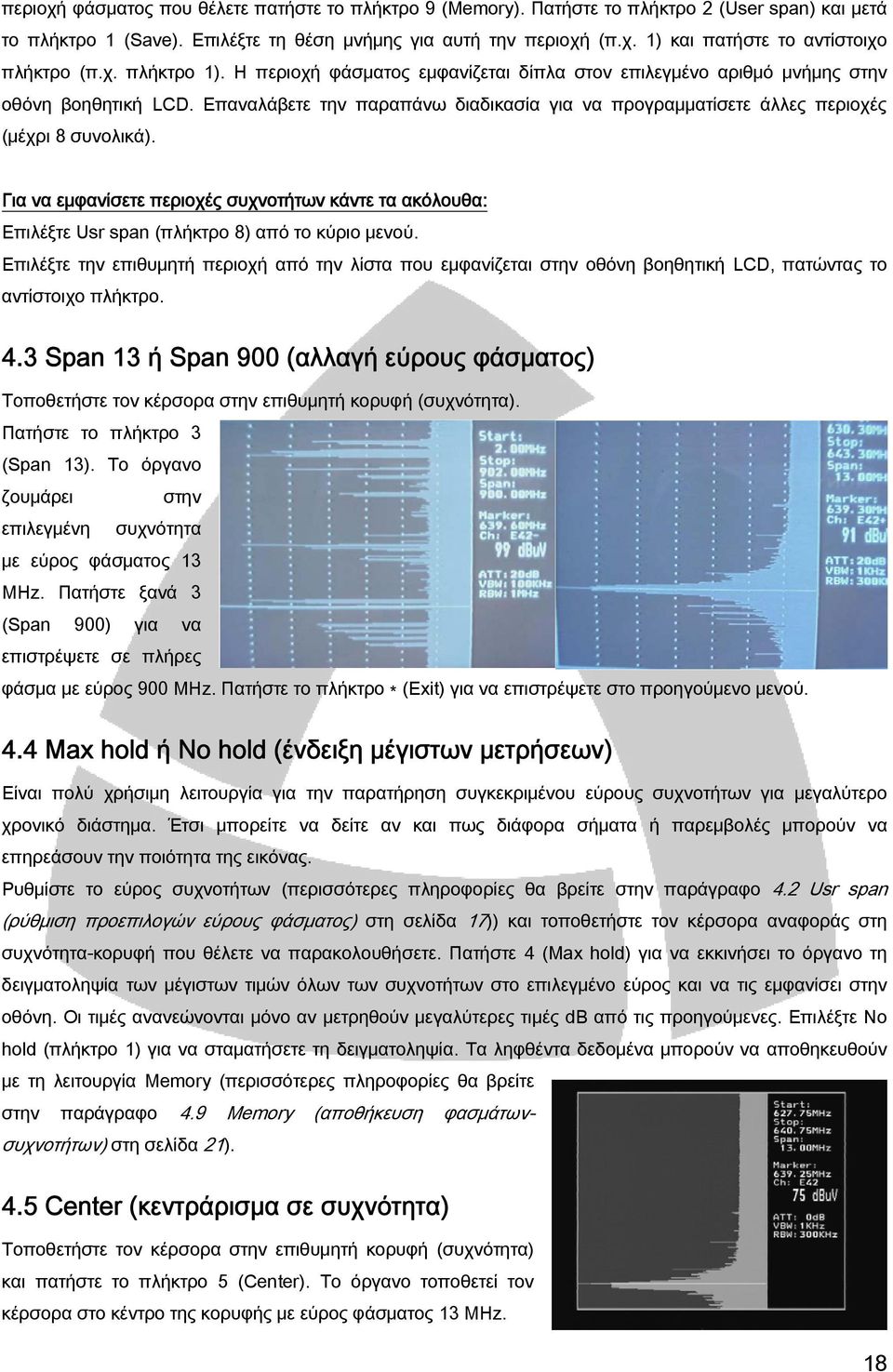

18 περιοχή φάσματος που θέλετε πατήστε το πλήκτρο 9 (Memory). Πατήστε το πλήκτρο 2 (User span) και μετά το πλήκτρο 1 (Save). Επιλέξτε τη θέση μνήμης για αυτή την περιοχή (π.χ. 1) και πατήστε το αντίστοιχο πλήκτρο (π.χ. πλήκτρο 1). Η περιοχή φάσματος εμφανίζεται δίπλα στον επιλεγμένο αριθμό μνήμης στην οθόνη βοηθητική LCD. Επαναλάβετε την παραπάνω διαδικασία για να προγραμματίσετε άλλες περιοχές (μέχρι 8 συνολικά). Για να εμφανίσετε περιοχές συχνοτήτων κάντε τα ακόλουθα: Επιλέξτε Usr span (πλήκτρο 8) από το κύριο μενού. Επιλέξτε την επιθυμητή περιοχή από την λίστα που εμφανίζεται στην οθόνη βοηθητική LCD, πατώντας το αντίστοιχο πλήκτρο. 4.3 Span 13 ή Span 900 (αλλαγή εύρους φάσματος) Τοποθετήστε τον κέρσορα στην επιθυμητή κορυφή (συχνότητα). Πατήστε το πλήκτρο 3 (Span 13). Το όργανο ζουμάρει στην επιλεγμένη συχνότητα με εύρος φάσματος 13 MHz. Πατήστε ξανά 3 (Span 900) για να επιστρέψετε σε πλήρες φάσμα με εύρος 900 MHz. Πατήστε το πλήκτρο (Exit) για να επιστρέψετε στο προηγούμενο μενού. 4.4 Max hold ή No hold (ένδειξη μέγιστων μετρήσεων) Είναι πολύ χρήσιμη λειτουργία για την παρατήρηση συγκεκριμένου εύρους συχνοτήτων για μεγαλύτερο χρονικό διάστημα. Έτσι μπορείτε να δείτε αν και πως διάφορα σήματα ή παρεμβολές μπορούν να επηρεάσουν την ποιότητα της εικόνας. Ρυθμίστε το εύρος συχνοτήτων (περισσότερες πληροφορίες θα βρείτε στην παράγραφο 4.2 Usr span (ρύθμιση προεπιλογών εύρους φάσματος) στη σελίδα 17)) και τοποθετήστε τον κέρσορα αναφοράς στη συχνότητα-κορυφή που θέλετε να παρακολουθήσετε. Πατήστε 4 (Max hold) για να εκκινήσει το όργανο τη δειγματοληψία των μέγιστων τιμών όλων των συχνοτήτων στο επιλεγμένο εύρος και να τις εμφανίσει στην οθόνη. Οι τιμές ανανεώνονται μόνο αν μετρηθούν μεγαλύτερες τιμές db από τις προηγούμενες. Επιλέξτε No hold (πλήκτρο 1) για να σταματήσετε τη δειγματοληψία. Τα ληφθέντα δεδομένα μπορούν να αποθηκευθούν με τη λειτουργία Memory (περισσότερες πληροφορίες θα βρείτε στην παράγραφο 4.9 Memory (αποθήκευση φασμάτωνσυχνοτήτων) στη σελίδα 21). 4.5 Center (κεντράρισμα σε συχνότητα) Τοποθετήστε τον κέρσορα στην επιθυμητή κορυφή (συχνότητα) και πατήστε το πλήκτρο 5 (Center). Το όργανο τοποθετεί τον κέρσορα στο κέντρο της κορυφής με εύρος φάσματος 13 MHz. 18

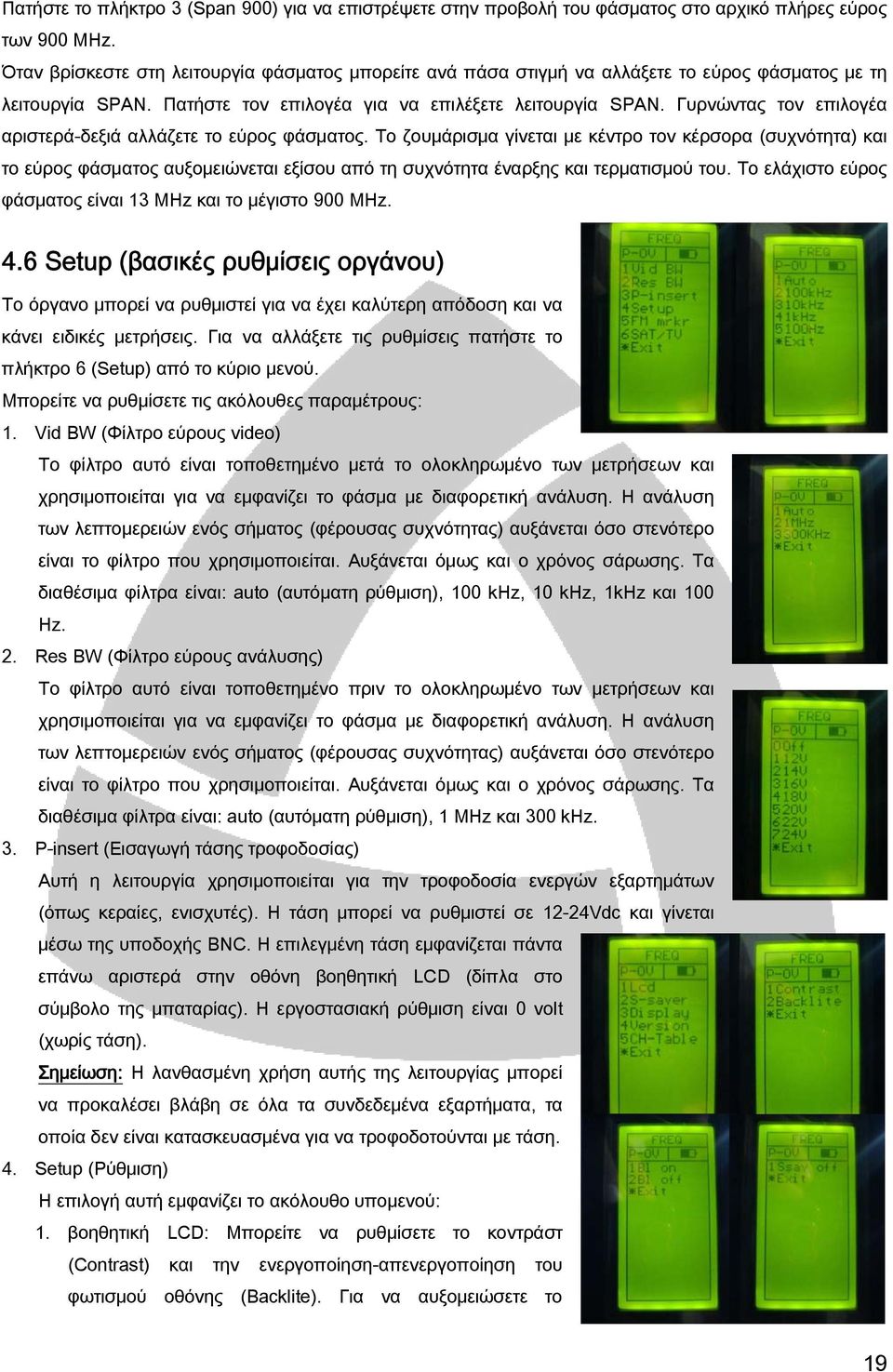

19 Πατήστε το πλήκτρο 3 (Span 900) για να επιστρέψετε στην προβολή του φάσματος στο αρχικό πλήρες εύρος των 900 MHz. Όταν βρίσκεστε στη λειτουργία φάσματος μπορείτε ανά πάσα στιγμή να αλλάξετε το εύρος φάσματος με τη λειτουργία SPAN. Πατήστε τον επιλογέα για να επιλέξετε λειτουργία SPAN. Γυρνώντας τον επιλογέα αριστερά-δεξιά αλλάζετε το εύρος φάσματος. Το ζουμάρισμα γίνεται με κέντρο τον κέρσορα (συχνότητα) και το εύρος φάσματος αυξομειώνεται εξίσου από τη συχνότητα έναρξης και τερματισμού του. Το ελάχιστο εύρος φάσματος είναι 13 MHz και το μέγιστο 900 MHz. 4.6 Setup (βασικές ρυθμίσεις οργάνου) Το όργανο μπορεί να ρυθμιστεί για να έχει καλύτερη απόδοση και να κάνει ειδικές μετρήσεις. Για να αλλάξετε τις ρυθμίσεις πατήστε το πλήκτρο 6 (Setup) από το κύριο μενού. Μπορείτε να ρυθμίσετε τις ακόλουθες παραμέτρους: 1. Vid BW (Φίλτρο εύρους video) Το φίλτρο αυτό είναι τοποθετημένο μετά το ολοκληρωμένο των μετρήσεων και χρησιμοποιείται για να εμφανίζει το φάσμα με διαφορετική ανάλυση. Η ανάλυση των λεπτομερειών ενός σήματος (φέρουσας συχνότητας) αυξάνεται όσο στενότερο είναι το φίλτρο που χρησιμοποιείται. Αυξάνεται όμως και ο χρόνος σάρωσης. Τα διαθέσιμα φίλτρα είναι: auto (αυτόματη ρύθμιση), 100 khz, 10 khz, 1kHz και 100 Hz. 2. Res BW (Φίλτρο εύρους ανάλυσης) Το φίλτρο αυτό είναι τοποθετημένο πριν το ολοκληρωμένο των μετρήσεων και χρησιμοποιείται για να εμφανίζει το φάσμα με διαφορετική ανάλυση. Η ανάλυση των λεπτομερειών ενός σήματος (φέρουσας συχνότητας) αυξάνεται όσο στενότερο είναι το φίλτρο που χρησιμοποιείται. Αυξάνεται όμως και ο χρόνος σάρωσης. Τα διαθέσιμα φίλτρα είναι: auto (αυτόματη ρύθμιση), 1 MHz και 300 khz. 3. P-insert (Εισαγωγή τάσης τροφοδοσίας) Αυτή η λειτουργία χρησιμοποιείται για την τροφοδοσία ενεργών εξαρτημάτων (όπως κεραίες, ενισχυτές). Η τάση μπορεί να ρυθμιστεί σε 12-24Vdc και γίνεται μέσω της υποδοχής BNC. Η επιλεγμένη τάση εμφανίζεται πάντα επάνω αριστερά στην οθόνη βοηθητική LCD (δίπλα στο σύμβολο της μπαταρίας). Η εργοστασιακή ρύθμιση είναι 0 volt (χωρίς τάση). Σημείωση: Η λανθασμένη χρήση αυτής της λειτουργίας μπορεί να προκαλέσει βλάβη σε όλα τα συνδεδεμένα εξαρτήματα, τα οποία δεν είναι κατασκευασμένα για να τροφοδοτούνται με τάση. 4. Setup (Ρύθμιση) Η επιλογή αυτή εμφανίζει το ακόλουθο υπομενού: 1. βοηθητική LCD: Μπορείτε να ρυθμίσετε το κοντράστ (Contrast) και την ενεργοποίηση-απενεργοποίηση του φωτισμού οθόνης (Backlite). Για να αυξομειώσετε το 19

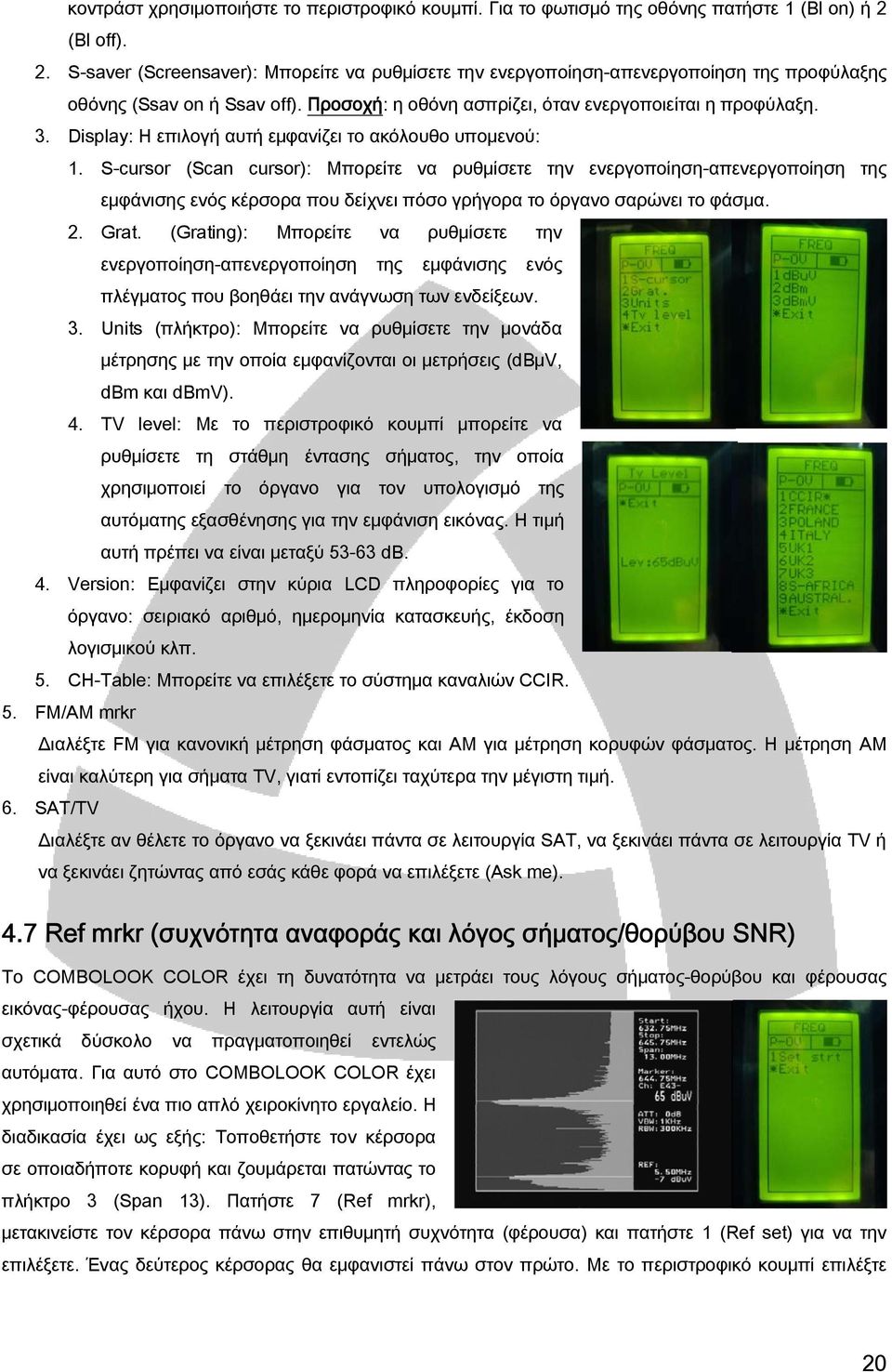

20 κοντράστ χρησιμοποιήστε το περιστροφικό κουμπί. Για το φωτισμό της οθόνης πατήστε 1 (Bl on) ή 2 (Bl off). 2. S-saver (Screensaver): Μπορείτε να ρυθμίσετε την ενεργοποίηση-απενεργοποίηση της προφύλαξης οθόνης (Ssav on ή Ssav off). Προσοχή: η οθόνη ασπρίζει, όταν ενεργοποιείται η προφύλαξη. 3. Display: Η επιλογή αυτή εμφανίζει το ακόλουθο υπομενού: 1. S-cursor (Scan cursor): Μπορείτε να ρυθμίσετε την ενεργοποίηση-απενεργοποίηση της εμφάνισης ενός κέρσορα που δείχνει πόσο γρήγορα το όργανο σαρώνει το φάσμα. 2. Grat. (Grating): Μπορείτε να ρυθμίσετε την ενεργοποίηση-απενεργοποίηση της εμφάνισης ενός πλέγματος που βοηθάει την ανάγνωση των ενδείξεων. 3. Units (πλήκτρο): Μπορείτε να ρυθμίσετε την μονάδα μέτρησης με την οποία εμφανίζονται οι μετρήσεις (dbμv, dbm και dbmv). 4. TV level: Με το περιστροφικό κουμπί μπορείτε να ρυθμίσετε τη στάθμη έντασης σήματος, την οποία χρησιμοποιεί το όργανο για τον υπολογισμό της αυτόματης εξασθένησης για την εμφάνιση εικόνας. Η τιμή αυτή πρέπει να είναι μεταξύ db. 4. Version: Εμφανίζει στην κύρια LCD πληροφορίες για το όργανο: σειριακό αριθμό, ημερομηνία κατασκευής, έκδοση λογισμικού κλπ. 5. CH-Table: Μπορείτε να επιλέξετε το σύστημα καναλιών CCIR. 5. FM/AM mrkr Διαλέξτε FM για κανονική μέτρηση φάσματος και AM για μέτρηση κορυφών φάσματος. Η μέτρηση AM είναι καλύτερη για σήματα TV, γιατί εντοπίζει ταχύτερα την μέγιστη τιμή. 6. SAT/TV Διαλέξτε αν θέλετε το όργανο να ξεκινάει πάντα σε λειτουργία SAT, να ξεκινάει πάντα σε λειτουργία TV ή να ξεκινάει ζητώντας από εσάς κάθε φορά να επιλέξετε (Ask me). 4.7 Ref mrkr (συχνότητα αναφοράς και λόγος σήματος/θορύβου SNR) Το COMBOLOOK COLOR έχει τη δυνατότητα να μετράει τους λόγους σήματος-θορύβου και φέρουσας εικόνας-φέρουσας ήχου. Η λειτουργία αυτή είναι σχετικά δύσκολο να πραγματοποιηθεί εντελώς αυτόματα. Για αυτό στο COMBOLOOK COLOR έχει χρησιμοποιηθεί ένα πιο απλό χειροκίνητο εργαλείο. Η διαδικασία έχει ως εξής: Τοποθετήστε τον κέρσορα σε οποιαδήποτε κορυφή και ζουμάρεται πατώντας το πλήκτρο 3 (Span 13). Πατήστε 7 (Ref mrkr), μετακινείστε τον κέρσορα πάνω στην επιθυμητή συχνότητα (φέρουσα) και πατήστε 1 (Ref set) για να την επιλέξετε. Ένας δεύτερος κέρσορας θα εμφανιστεί πάνω στον πρώτο. Με το περιστροφικό κουμπί επιλέξτε 20
