1 مدرن ترین سیستم های پتانسیواستات گالوانواستات امپدانس آناالیزر برای تمام کاربردها

2 فهرست Content دانشیار کاوش Daneshyar Kavosh شرکت دانشیار کاوش به نمایندگی از کمپانی های معتبر اروپایی به شرح زیر و برخورداری از یک تیم فنی با کفایت ارزنده ترین دستگاه ها و مطمئن ترین خدمات بعد از فروش را به شما ارائه می نماید. Ivium پیشتاز در فناوری : Ivium PocketStat Vertex Group CompactStat Group IviumStat Group OctoStat Ivium-n-Stat Moduls IV-PR Rotating Disk Electrode PalmSens قابلیت های بزرگ در ابعاد کوچک PalmSens PalmSens EmStat Group Multi Chanel Potentiostat Equimpent for Accession PSTrace Software MultiTrace Software کمپانی هلندی تولید کننده میکروسکوپ الکترونی )SEM( با آشکارساز EDS برای آنالیز عنصری کمپانی سوئیسی تولید کننده سیستم های AFM و STM کمپانی هلندی تولید کننده دستگاه های پتانسیواستات گالوانواستات & امپدانس آناالیزر کمپانی آلمانی تولید کننده دستگاه های DLS / Nano particle size Analyzer, Zeta potential Analyzer تالش های بخش تحقیق و توسعه در شرکت دانشیار کاوش نیز منجر به تولید سه دستگاه مختلف با بهترین کیفیت و قابلیت رقابت با مشهورترین برندهای جهانی شده است. Modulight IviSUN دستگاه مذکور عبارتند از : IV-EL Electrodes Ivium Soft دستگاه کارل فیشر از نوع» مدل «دانشیار KFT21 Volumetric با قابلیت تعیین سریع محتوای آب در دستگاه شبیه ساز نور خورشید مدل tinysun مجهز به المپ 300 W زنون دستگاه الکترود دیسک چرخان مدل «دانشیار RDE-1» با قابلیت انجام تست های RDE RRDE و RCE محدوده 100 PPM تا 100 درصد 3 CONTENT

3 : IVIUM پیشتاز در فناوری پتانسیواستات/گالونواستات/ امپدانس آناالیزر به ابعاد یک تلفن همراه PocketStat IVIUM کمپانی هلندی Ivium با تلفیق هوشمندانه فناوری کاربردی نانو با اساس و الزامات روش های الکتروشیمی برای اولین بار در دنیا از سال 2001 میالدی نسل جدید دستگاه های پتانسیواستات / گالوانواستات/ امپدانس آناالیزر پر عمر کم مصرف با نویز اندک و قابلیت باال را ارائه کرده است. این روش نوین که امروزه کارآیی خود را در عرصه جهانی اثبات کرده است موجب تغییری اساسی در طراحی سیستم های جدیدی شده است که نسبت به نسل های قدیمی از ویژگی های استثنایی شامل موارد زیر برخوردارند: 1 مصرف انرژی به مراتب کمتر که عالوه بر مزایای اقتصادی باعث کاهش چشمگیر تولید حرارت در دستگاه می شود و این به نوبه خود باعث افزایش قابل مالحظه عمر دستگاه می گردد. 2 کاهش قابل توجه ابعاد Board ها و کاهش فاصله میان آن ها با یکدیگر و با سایر قطعات داخلی دستگاه. بدین ترتیب با کاهش طول مدارهای داخلی میزان Noise به میزان معنی داری کاهش می یابد تا جایی که حد تفکیک اندازه گیری جریان در بسیاری از دستگاه های Ivium تا حد 0.6aA کاهش یافته است. 3 ارتقاء قابل مالحظه قابلیت ها و اختصاصات کاربردی دستگاه ها. 4 کاهش چشمگیر هزینه های سرویس و تعمیر یا ارتقاء انواع دستگاه ها. PocketSTAT یک سیستم کامل آنالیز الکتروشیمیایی و مطالعات مرتبط به ابعاد یک تلفن همراه است. این دستگاه از طریق اتصال توسط هر لپ تاپ یا رایانه رومیزی با هر سیستم عامل windows کنترل می شود. برخورداری از یک محفظه ضد آب بسیار محکم و در عین حال سبک آلومینیومی و وجود یک صفحه نمایش رنگی که اطالعات پایه نظیر ولتاژ جریان و تکنیک مورد استفاده را نمایش می دهد این دستگاه را به سیستمی ایده آل برای کار میدانی تبدیل کرده است هر چند که در داخل آزمایشگاه نیز می توان به خوبی از آن استفاده کرد. PocketSTAT با برخورداری از نرم افزار پیشرفته Ivium تمام تکنیک های الکتروشیمیایی استاندارد تکنیک های خوردگی و امپدانس را همراه با نرم افزار آنالیز دادها در دسترس کاربر قرار می دهد. محصوالت متنوع Ivium با مجموعه بزرگی از انواع مدال های خارجی برای مقاصد تحقیقاتی متفاوت قابل همراهی هستند و به این ترتیب انتظار شما را در هر شاخه ای از مطالعات الکتروشیمیایی بر آورده می سازند. مشخصات فنی محدوده پتانسیل ± 4V ماکزیمم پتانسیل خروجی ± 8V ±10mA ماکزیمم جریان محدوده جریان ±1 na to ± 10 ma صحت اندازه گیری پتانسیل 2 mv 16nV حد تفکیک پتانسیل صحت اندازه گیری جریان 0.2% 0.15pA 10µHz KHz حد تفکیک اندازه گیری جریان محدوده فرکانس تعداد الکترودهای متصل به دستگاه 3 حد واسط اتصال به کامپیوتر 5 4

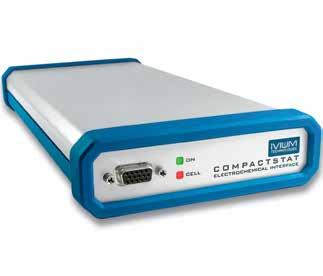

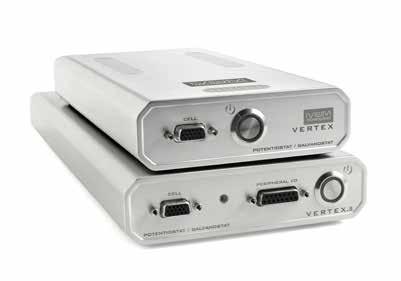

4 از 100mA تا 10A بدون نیاز به بوستر ایده ال برای نانو الکتروشیمی CompactStat Group Vertex Group خانواده Vertex شامل 5 گروه از دستگاه های پتانسیواستات/گالوانواستات است که برحسب نیاز می توان قابلیت امپدانس را نیز به آنها افزود. از تمامی مدل های مختلف Vertex می توان در مطالعات معمول الکتروشیمیایی باتری ها پیل های خوردگی سنسورها بیوتکنولوژی و... بهره برد اما نکته مهم در مورد Vertex آن است که با مدل های مختلف آن می توان به صورت مستقیم و بدون نیاز به بوستر خارجی به حداکثر جریان تا 10A یا حداکثر پتانسیل تا 20V دست یافت. دستگاه های گروه CompacStat میتوانند با اتصال به لپ تاپ یا رایانه رومیزی بدون منبع تغذیه خارجی نیز کار کنند. این گروه از دستگاهها به طور بسیار موثری از نظر الکتریکی ایزوله شده اند و دارای یک سطح ایمنی ممتاز در مقابل Noise می باشند و بدین ترتیب با امکان تعیین سیگنال های بسیار کوچک به دستگاه هایی ایده آل برای کاربردهای نانوفناوری تبدیل شده اند. مدل های مختلف CompactStat بسته های کاملی از امکانات برای انواع مطالعات الکتروشیمیایی شامل تکنیک های خوردگی آنالیتیکال نانوالکتروشیمی بیوشیمی تست پیل سوختی و باتری ها هستند. مانند تمام دیگر دستگاه های Ivium افزودن مجموعه بزرگی از مدال ها به گروه CompactStat برای ارتقاء آنها در ابعاد مختلف فنی و به منظور برآوردن نیازهای متنوع امکان پذیر است. مشخصات فنی مدل های مختلف Vertex مشخصات فنی مدل های مختلف CampactState h h h h Vertex 2 A Vertex 10 A Vertex 5 A Vertex 1 A Vertex 100 ma مدل های Vertex مدل های CompactStat ±100 V ±20 V ± 20V ±10V ±10V ± 10V ±10V محدوده پتانسیل محدوده پتانسیل ±100 V ± 20 V ± 20V ±10V ±10V ± 10V ±10V ماکزیمم پتانسیل خروجی ماکزیمم پتانسیل خروجی ± 30 ma ± 800 ma ± 250 ma ± 30 ma ±2A ±10A ±5A ±1A ±100mA ماکزیمم جریان ماکزیمم جریان ±10 na to ±30 ma 2 mv 160 nv 0.15 fa 10 µhz - 3 MHz ±10 na to ±10 ma 2m V 16 nv 0.15 fa 10 µhz - 3 MHz ±10 na to ±10 ma 2m V 32 nv 0.15 fa 10 µhz - 3 MHz ±10 na to ±10 ma 2m V 16 nv 0.15 fa 10 µhz - 3 MHz ±10nA to ± 2A 2mV 0.8µV 0.2% 15 pa 10 µhz - 1 MHz (option) ±10nA to ±10A 2mV 0.4µV 0.2% 15 pa 10 µhz - 1 MHz (option) ±10nA to ± 5A 2mV 0.4µV 0.2% 15 pa 10 µhz - 1 MHz (option) ±10nA to ±1A 2mV 0.4µV 0.2% 15 pa 10 µhz - 1 MHz (option) ±10nA to ± 100mA 2mV 0.4µV 0.2% 15 pa 10 µhz - 1 MHz (option) محدوده جریان صحت اندازه گیری پتانسیل حد تفکیک پتانسیل صحت اندازه گیری جریان حد تفکیک اندازه گیری جریان محدوده فرکانس تعداد الکترودهای متصل به دستگاه حد واسط اتصال به کامپیوتر محدوده جریان صحت اندازه گیری پتانسیل حد تفکیک پتانسیل صحت اندازه گیری جریان حد تفکیک اندازه گیری جریان محدوده فرکانس تعداد الکترودهای متصل به دستگاه حد واسط اتصال به کامپیوتر 7 6

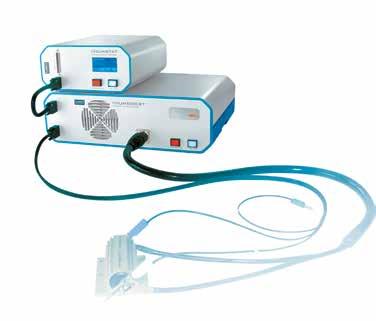

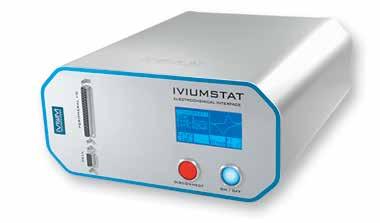

5 نخستین پتانسواستات / نخستین پتانسواستات 24 بیتی در جهان پتانسیواستات با 8 کانال در یک محفظه OctoStat IviumStat Group دستگاه های گروه IviumStat با توانایی های فوق العاده سخت افزاری که با نرم افزار پیشرفته Ivium Soft پشتیبانی می گردد برای تمام انواع مطالعات الکتروشیمیایی قابل استفاده اند. مدل های مختلف این گروه محدوده جریانی تا ±10A و محدوده پتانسیلی تا ±50V را به صورت مستقیم تامین می نمایند در حالیکه دستیابی به محدوده جریان تا ±40A به کمک یک بوستر خارجی نیز در این مدل ها امکان پذیر است. انجام انواع تحقیقات و مطالعات در زمینه های مختلف از خوردگی باتری ها پیل های سوختی تا بیوالکتروشیمی و نانو الکتروشیمی توسط این گروه از دستگاه ها قابل انجام است. درگروه IviumStat پورت های چندگانه ورودی و خروجی آنالوگ و دیجیتال برای مونیتور کردن و کنترل تجهیزات جانبی در دسترس اند. دستگاه های IviumStat با مجموعه کاملی از مدال های داخلی و خارجی قابل ارتقاء هستند. 0.6aA که اولین و مدرن ترین سیستم پتانسیواستات 24 بیتی در جهان است و حد تفکیک جریان در آن به IviumStat h رسیده است در این گروه از محصوالت Ivium قرار دارد. مناسب ترین دستگاه برای تست های خوردگی و باطری ها است که هم توسط نرم افزار و هم کامال مستقل از آن قابل کنترل و استفاده است. هر کانال مجهز به یک EIS/FRA مستقل است و توانایی ذخیره 20M datapoints را دارد. مشخصات فنی گروه IviomStat مشخصات فنی OctoStat OctoStat 500 OctoStat 200 IviumStat.XRe IviumStat.XRi IviumStat h مدل های IviumStat مدل های OctoStat ±50 V محدوده پتانسیل محدوده پتانسیل 5 A 200 ma ±50 V ماکزیمم پتانسیل خروجی ماکزیمم جریان ±10 na to ±10 A ±10 na to ±100 ma ±2 A ±10 A ±5 A ماکزیمم جریان محدوده جریان 0.4 µv 0.4 µv ±10 na to ±10 A ±10 na to ±10 A ±10 na to ±10 A محدوده جریان حد تفکیک پتانسیل 1 pa 1 pa 2 mv 2 mv 1 mv صحت اندازه گیری پتانسیل حد تفکیک جریان 10 µhz-100 KHZ 10 µhz-100 KHZ 40 nv 40 nv 0.15 nv حد تفکیک پتانسیل محدوده فرکانس 20M 20M صحت اندازه گیری جریان تعداد نقاط قابل ذخیره در هر کانال 0.15 fa 0.15 fa 0.6 aa حد تفکیک اندازه گیری جریان 10 µhz - 8 MHz 10 µhz - 8 MHz 10 µhz - 8 MHz محدوده فرکانس تعداد الکترودهای متصل به دستگاه حد واسط اتصال به کامپیوتر 9 8

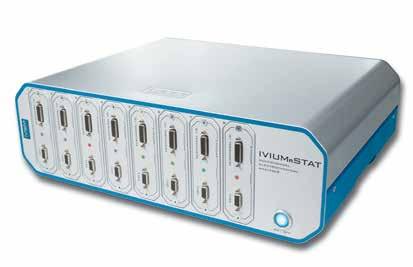

6 پتانسیواستات / گالوانواستات / ZRA چند کاناله انواع مدال های جانبی برای افزایش کارآیی دستگاه براساس کاربرد اختصاصی SIDE Modules MODULS Ivium-n-Stat مجموعه ای از مدال های مختلف برای ارتقاء توانایی های فنی دستگاه های Ivium براساس کاربردهای متنوع طراحی و ساخته شده اند که در زیر بطور خالصه به آنها اشاره می گردد : مدال : ECN 1 این مدال برای مطالعات خوردگی موضعی در سطح فلزاتی که روی آنها روکشی از جنس مواد دیگر نشانده شده باشد مورد استفاده قرار می گیرد. سیستم Ivium-n-Stat یک مولتی پتانسیواستات/گالوانواستات/امپدانس آناالیزر شامل 8 جایگاه مخصوص برای تعبیه تا 16 کانال است. ( امکان اتصال 8 سیستم اصلی به یکدیگر و دستیابی به حداکثر 64 کانال نیز وجود دارد.( نرم افزار پیشرفته Ivium soft کنترل جداگانه یا همزمان کانال ها را امکان پذیر می سازد. اطالعات و داده ها مربوط به هر کانال و یا برای تمامی کانال ها به صورت همزمان می توانند بر روی صفحه نمایش ترسیم و ارائه شوند. در Ivium-n-Stat وجود یک Peripheral Port با ورودی ها و خروجی های چندگانه آنالوگ و دیجیتال امکان مشاهده و کنترل تجهیزات جانبی را میسر می سازد. تعداد کانال های قابل انتخاب حساسیت باال و امکان کنترل جداگانه یا همگام کانال ها سیستم Ivium-n-Stat را به انتخابی ایده آل برای محدوده بزرگی از کاربردها تبدیل می کند. 2 مدال : Multi WE32 این مدال قابلیت کنترل تا 32 الکترود کار ( در مقابل 1 الکترود مرجع و 1 الکترود کمکی ) را بصورت همزمان دارا می باشد. این مدال برای کاربردهای خاص توام با نیاز به مقادیر اندک قدرت / جریان نظیر نانوفناوری توسعه سنسورها الکتروشیمی تجزیه ای بیوتکنولوژی تحقیقات پزشکی و نظایر آن طراحی شده است. Max Current : Protected With 100 ohm In Series With CE. Max Voltage : 10 V مشخصات فنی گروه Ivium-n-Stat d Module 2.5 A / 10 V d Module 500 ma / 10 V s Module 2 A / 20 V s Module 5 A / 10 V s Module 2.5 A / 10 V مدل های Ivium-n-Stat ±20 V محدوده پتانسیل 3 مدال : HiSens32 ±2.5 A ± 500 ma ±20 V ±2 A ±5 A ±2.5 A ماکزیمم پتانسیل خروجی ماکزیمم جریان ±10 na to ±2.5 A ±10 na to ± 500 ma ±10 na to ±2 A ±10 na to ±5 A ±10 na to ±2.5 A محدوده جریان یک مدال پیش تقویت کننده است که به صورت ترکیبی با Multi WE32 جهت اندازه گیری سیگنال از سل کابل برای یک 1 na 10 pa 100 pa 2 mv 400 nv 2 mv 400 nv 2 mv 800 nv 2 mv 400 nv 2 mv 400 nv صحت اندازه گیری پتانسیل حد تفکیک پتانسیل صحت اندازه گیری جریان محدوده جریان خاص به کار می رود. این مدال در سه محدوده جریان موجود است : 1.5 pa 1.5 pa 1.5 pa 1.5 pa 1.5 pa حد تفکیک اندازه گیری جریان 10 µhz KHz (1 MHz) 10 µhz KHz (1 MHz) 10 µhz KHz (1 MHz) 10 µhz KHz (1 MHz) 10 µhz KHz (1 MHz) محدوده فرکانس تعداد الکترود متصل به دستگاه حد واسط اتصال به کامپیوتر 11 10

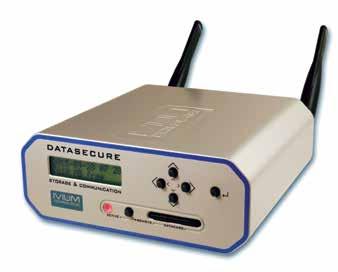

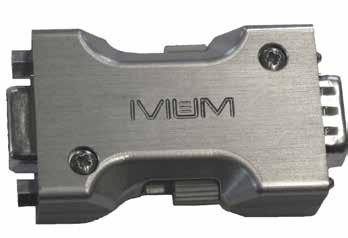

7 6 مدال :Data Secure 4 مدال : MEA این مدال برای ارتباط آسان و راحت یک پتانسیواستات تک کاناله Ivium با سیستم چند الکترودی به کار می رود و بدین ترتیب امکان کنترل دو دستگاه Multi WE32 فراهم می شود. با نصب MEA توانایی کنترل 64 کانال )الکترود کار به طور مستقل( امکان پذیر خواهد بود. این مدال قابلیت ذخیره و back up از لحظه شروع آزمایش و به صورت کامال مستقل از کامپیوتر شما را دارا می باشد بنابراین شما با بکارگیری آن هرگز داده های خود را از دست نخواهید داد. طریقه اتصال : انتقال داده ها توسط WI.FI با امکان فعالسازی رمز شخصی LAN به صورت مستقیم توسط HARD 7 مدال (Bistat) Bipotentiostat : این مدال بکارگیری الکترود کار دوم )WE2( را با Offset پتانسیل برنامه ریزی شده بر حسب الکترو مرجع یا WE1 ممکن می سازد. این مدال برای کاربردهای متنوعی شامل اندازه گیری ها با RRDE بکار می رود. مشخصات فنی 2 configurations «standard»: WE2 at a fixed potential w.r.t. RE 5 مدال (Linscan) :True Linear Scan این مدال بجای روش پلکانی معمول یک Smooth Analog Ramp اعمال می کند و برای استفاده در مواردی طراحی شده است که سرعت و ماهیت فرآیندهای واکنش شیمیایی در هنگام اعمال یک سیگنال پلکانی دیجیتال استاندارد بررسی می گردد. (رفتار (Fast Transient Absorption α-characteristics Scan range ±2V, 0.125mV resolution Scanrate 1μV/s V/s Available in the techniques: LSV and CV «scanning»: WE2 at a fixed offset potential w.r.t. the primary W Applied offset potential range ± 0.2V Applied potential resolution mv Compliance voltage ± 2.0V w.r.t. primary WE Maximum current ± 30mA Current ranges 1pA to 10mA in 11 ranges (lower 4 ranges use gain amplifier) Measured current resolution % of current range, and % using gain amplifier Minimum current resolution 0.15fA Data acquisition simultaneously with primary WE1, 100kHz max. Programmable response filter 1MHz, 100kHz, 10kHz, 1kHz, 10Hz 13 12

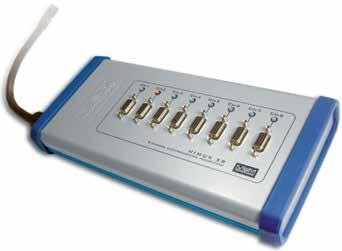

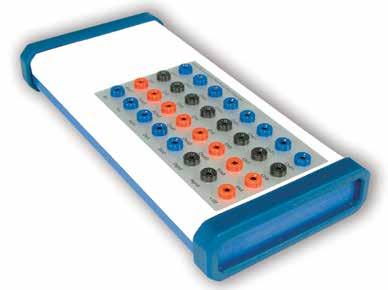

8 10 مدال TCM-K : K-type Thermocouple Module : Multiplexer 8 مولتی پلکسر برای کار با سل های جداگانه بصورت متوالی مورد استفاده قرار می گیرد. هر مولتی پلکسر 8 کانال دارد و 8 مولتی پلکسر نیز می توانند بهم مرتبط گردند و بدین ترتیب تا 64 کانال بصورت متوالی توسط یک پتاسیواستات قابل کنترل خواهند بود. این مدال یک ترموکوپل از نوع k است که توانایی اتصال به Preipheral Port دستگاه های Ivium را دارد. توسط این مدال دما میتواند به طور همزمان با سیگنال اولیه ثبت و اندازه گیری شود. : Peripheral Port Expander 11 9 مدال HiZ : High Impedance Potential Pre-Amplifier هدف از طراحی این مدال بهبود کارایی الکترومتر در جهت کاهش نشتی و افزایش امپدانس ورودی است. Input Impedance : >10 15 Ω // 0.2 pf Band with : 800KHZ ( histabillity) PPE در واقع یک جعبه اتصال حاوی 32 سوکت با قطر 4mm است که برای اتصال آسان به ورودی و خروجی های متفاوت آنالوگ و دیجیتال دستگاه های Ivium طراحی شده است

9 : FastScan 14 : Peripheral Differential Amplifier 12 PDA ثبت همزمان ولتاژهای افتراقی خارجی Bipolar high-ohmic نظیر ph مترها را امکان پذیر می سازد. این مدال دارای 8 کانال ورودی افتراقی است و قابل ارتقا به 64 کانال می باشد. این مدال یک ثبت کننده اطالعات 20MHz در ترکیب با یک Ultra Fast Generator است. این مدال در ترکیب با دستگاه های گروه IviumStat و CampactStat قابل استفاده است و حافظه داخلی آن قادر به ذخیره داده ها پیش از ارسال آن بسوی رایانه می باشد. Data sampling 2 channels: 16 bits Max. acquisition speed: 20 Msamples/sec Data memory: 10,000,000 points Input bandwidth: >8MHz مشخصات فنی مشخصات فنی Scan Generator 2 scan modes: Staircase & True Linear Max. scanrate: 10,000,000 V/sec Resolution: mv at ±4V scan range Each unit can record up to 8 differential channels Stackable up to 8 units with a total of 64 differential channels Differential measurement range: ±2.0V Maximum common mode voltage: ±15V Input impedance: >10 12 Ohm : Power Boosters 15 : mpda 13 mpda یا minipda در اصل یک PDA با دو کانال است. ( برای اطالع از کارآیی آن لطفا به مطالب مندرج در پاراگراف قبلی توجه فرمایید ) برای افزایش محدوده ولتاژ و یا جریان پتانسیواستات های Ivium به کار می روند. انواع بوسترها عبارتند از: ±100 ±0.6 ±5 A ±20 ±5 ±10 ±40 A ±12 ±100 A مشخصات فنی Each cable facilitates recording of up to 2 differential channels Cable length 1.3m; 1 black/red banana pair for each channel Differential measurement range: ±2.0V Maximum common mode voltage: ±15V Input impedance: >10 12 Ohm 17 16

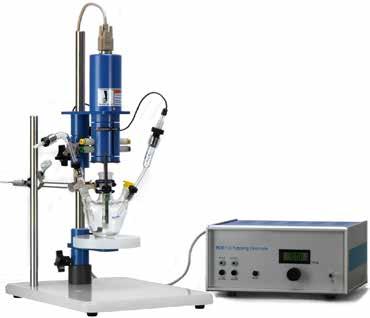

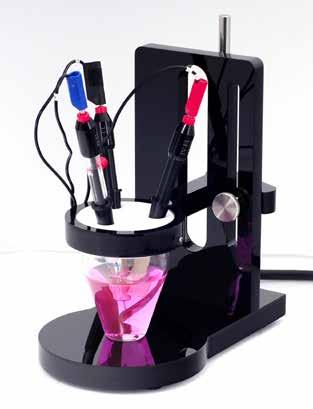

10 سیستم الکترود دیسک چرخان RDE و فراتر از آن مدال تخصصی برای مطالعات مرتبط با سلول های خورشیدی SIDE ModuLight MODULS IV-PR Rotating SIDE MODULS Disk Electrode IV-PR یک سیستم الکترود دیسک چرخان با حداکثرکارآیی و انعطاف ممکن است. طراحی ویژه سیستم IV-PR امکان بکارگیری آن به عنوان RDE RRDE و حتی RCE را ممکن ساخته است. پایه الکترود چرخان در IV-PR دربردارنده موتوری پرقدرت از نوع Permanent Magnet است که چرخش الکترودهای دیسکی را در محدوده دور در دقیقه ممکن می سازد. امکان تنظیم IV-PR با اعمال یک سیگنال خارجی از دستگاه پتانسیواستات باعث می گردد این سیستم با قریب به اتفاق دستگاه های پتانسیواستات موجود در بازار قابل استفاده بوده و بکارگیری آن محدود به دارندگان دستگاه های Ivium نباشد. مجموعه بزرگی از انواع الکترودهای دیسک چرخان و الکترودهای دیسک حلقه با جنس های متفاوت نظیر طال پالتین GC نقره روی نیکل و مس همراه با IV-PR قابل عرضه هستند. IV-PR برای انجام مطالعات خاص خوردگی با استفاده از سیلندرهایی از جنس فلز مورد مطالعه به روشی موسوم به Rotating Cylinder Electrode نیز قابل استفاده است. برای دستیابی به RCE تنها یک تعویض کوچک در مجموعه شفت متصل به موتور IV-PR کافی است. این مدال یک منبع نور قابل برنامه ریزی با مشخصات زیر است : *شدت مدوالسیون: 10µHz - 2MHz *شارژ دینامیکی لومینسانس: 0-57 Im این مدال به صورت اختصاصی برای تحقیقات در زمینه سلول های خورشیدی و رسم منحنی های E/I IMPS IMVS و انجام solar cell report طراحی شده است و به صورت استاندارد قادر به شبیه سازی 7 طول موج مختلف است. همچنین در حالت خاص و بصورت option امکان شبیه سازی تا 11 طول موج مختلف نور مطابق با جدول زیر توسط این مدال امکان پذیر می باشد.. مشخصات فنی Mode Color Wavelength [nm] Power/Intensity [mw]/ [Im] Digital Code 1 Cool White 6500 K 250 lm IIO 2 Blue lm IOI 3 Green lm IOO 4 Amber lm OII 5 Red lm OIO 6 Deep Red mw OOI 7 Far Red mw OOO Cool White 5500 K 250 lm Optional Violet lm Optional UV lm Optional IR lm Optional IR mw Optional Dental Blue * mw Optional مشخصات فنی 15cm*25*30 ابعاد: واحد کنترل 50cm*40*45 سیستم روتاتور 15 وات قدرت موتور: Permanent Magenet نوع موتور: RPM سرعت چرخش: )نمایش سرعت چرخش )RPM بصورت digit 2/4.1 صفحه نمایشگر: RDE, RRDE, RCE قابلیت های کاربردی: ±1 درصد از عدد مندرج بر روی صفحه نمایش دقت موتور: 19 18

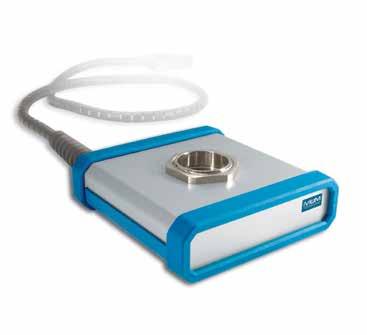

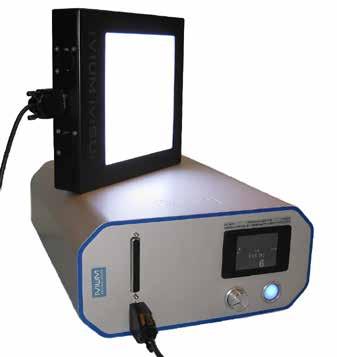

11 شبیه ساز نور خورشید SIDE IviSUN MODULS این مدال متشکل از آرایه های LED است که شدت نور یک خورشید استاندارد یعنی 1000W/m 2 را شبیه سازی می کند. این LED رفتاری شبیه المپ زنون دارد. شبیه ساز مدل IviSUN برای انجام تحقیقات مرتبط با سلول های خورشیدی نظیر منحنی E/I IMPS IMVS و solar cell report قابل استفاده است. در این دستگاه شبیه سازی شدت نور از طریق FRA صورت می گیرد و جعبه نوری ویژه آن قابلیت جابجایی و تغییر مکان دارد. دستگاه IviSUN می تواند به صورت یک دستگاه مجزا به وسیله تنظیم یک شدت نور ثابت مورد استفاده قرار گیرد و به عبارت دیگر بصورت یک واحد مستقل در هر آزمایشگاه سلول های خورشیدی بکار گرفته شود. اما در عین حال دارای امکان کنترل توسط پتانسیواستات های Ivium نیز می باشد و قابلیت کنترل آن در نرم افزار Iviumsoft پیش بینی شده است. صفحه آنالیز مدار مدل solar cell برای منحنی با شدت نور 60 lm IMVS در حالت پتانسیل مدار باز در شدت نور 15 lm,18 lm,23 lm منحنی های E/I در شدت نور 15 lm,30 lm,60 lm سفید ( رنگ های دیگر بر حسب درخواست( 361 x 7 lm LED s آرایه LED سفید ( رنگ های دیگر بر حسب درخواست( رنگ نور 15 x 15 cm 2 مساحت نور 93 Im/W بازده تابش 10 µhz 250 KHz پهنای باند 21 20

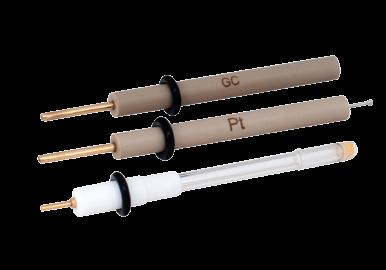

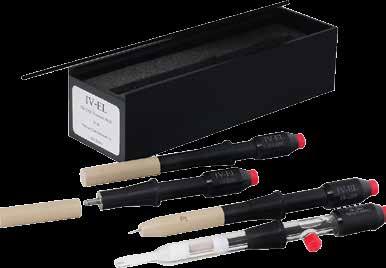

12 الکترودها و سل های الکتروشیمیایی IV-EL 3 الکترودهای : Screen Printed IV-EL SIDE Electrodes MODULS ما با معرفی مجموعه بزرگی از انواع الکترودهای معمولی و Screen Printed سل های الکتروشیمیایی سل های خوردگی و... برای نیازهای شما در آزمایشگاه الکتروشیمی پاسخ های مناسبی داریم. انواع الکترودهای Screen Printed همراه با کابل اختصاصی برای اتصال به پتانسیواستات های مختلف قابل ارائه هستند. لطفا برای دریافت لیست کامل این الکترودها به لینک مراجعه فرمایید. 1 الکترودهای استاندارد : این الکترودها با طول 120mm و قطر 12mm برای کار در سل هایی در ابعاد معمول طراحی شده اند. انواع الکترودهای کار از جنس های متفاوت الکترود مرجع Ag/AgCl و الکترود کمکی از جنس پالتین در این گروه جای دارند. 4 سل های الکتروشیمیایی : سل های الکتروشیمیایی در دو مدل برای بکارگیری با الکترودهای استاندارد و الکترودهای مینیاتوری ارائه می گردند. این مدل ها ضمن برخورداری از یک پایه ویژه که مانع از افتادن ظرف شیشه ای می گردد از درپوش های متفاوت برحسب نیاز احتمالی کاربر به منافذی برای ورود و خروج گاز و یا... برخوردارند. انواع ظرف های شیشه ای با حجم های متفاوت از 5 تا 150ml بصورت معمول با این سل های الکتروشیمیایی ارائه می گردند. عالوه بر سل های فوق امکان سفارش انواع سل های تخت خوردگی و سل های خاص برای کار در دما و فشار باال مطابق با نیاز کاربران مختلف وجود دارد. برای دریافت اطالعات بیشتر و یا سفارش کاال در هر مورد کافی است با شرکت دانشیار کاوش نماینده انحصاری کمپانی Ivium در ایران تماس حاصل فرمائید. 2 الکترودهای مینیاتوری : این الکترودها به طول 60 mm و قطر 6 mm و برای کار در سل های کوچک ساخته شده اند. الکترودهای کار از جنس های مختلف الکترود کمکی پالتین و الکترود مرجع Ag/Agcl یا کالومل همگی در این گروه در دسترس و قابل سفارش هستند

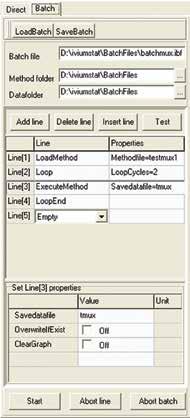

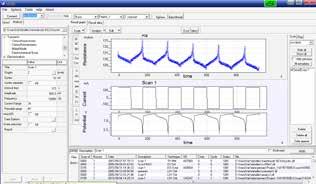

13 نرم افزار مناسب برای هر کاربرد تحقیقاتی نرم افزاری برای کنترل تمام دستگاه های Ivium رایگان برای تمام دستگاه های Ivium SIDE Ivium MODULS Soft بدون محدودیت در نصب کردن بر روی شمار مختلفی از رایانه ها در بر دارنده تمام کاربردها واجد تمام تکنیک های الکتروشیمیایی استاندارد انتخاب هایی برای آنالیز کامل داده ها آرشیو پیشرفته برای داده ها نرم افزار پیشرفته Ivium soft که به صورت رایگان و همراه با همه ی مدل های دستگاه های Ivium ارائه می گردد واجد مزیت های متعددی است که آن را در میان سایر رقبا شاخص می سازد. برای دریافت این نرم افزار پیشرفته نیازی به پرداخت وجه اضافی نیست ارتقاء آن نیز به صورت رایگان انجام می شود و علیرغم برخورداری از امکانات پیشرفته و کامال رضایت بخش کار با آن بسیار ساده است. برای آشنایی با این نرم افزار توجه شما را در ادامه به تصاویر و شرح مختصری که برای انواع تکنیک های الکتروشیمیایی ارائه می گردد جلب می نمائیم. کرونو آمپرومتری و کرونو پتانسیومتری 1 تا 255 سطح قابل تعریف با وضوح 0.125µs حداقل فاصله نمونه برداری 10µs سطوح دینامیکی با قابلیت تنظیم در مقادیر پتانسیل مشخص توالی قابل تکرار تا چرخه یا غیر محدود MIX MODE توالی ها تا 255 مرحله با دو مود الکتریکی زیر تعیین می شوند : روبش / پله پتانسیل open cell + Z control + روبش /پله جریان زمان حقیقی اندازه گیری های امپدانس : 10Hz - 8MHz مقاومت و ظرفیت در طی تمامی مراحل همزمان با اندازه گیری E و I قابل حصول است. پتانسیل شروع هر مرحله می تواند به صورت پتانسیل absolute و یا مرتبط با آخرین پتانسیل از مرحله قبل باشد. تعیین شرایط برای خاتمه هر مرحله توسط کاربر قابلیت تکرار چرخه ها : Transient تکنیک های روبش خطی پتانسیل و ولتامتری چرخه ای : پتانسیواستات یا گالوانواستات روبش پلکانی )ثبت جریان در انتهای زمان نمونه برداری( با دو روش استاندارد و سرعت باال یا روبش میانگین گیری از جریان )ثبت میانگین جریان در طول هر Step پتانسیل( سرعت روبش : 1µV/S تا V/S تصحیح افت اهمی روبش کامال خطی )optional( اندازه گیری همزمان با دو الکترود کار )optional( دریافت داده ها به طور همزمان از پورت جانبی Peripheral تعویض دینامیکی پتانسیل :ECN نویزهای الکتروشیمیایی اندازه گیری های نویز با دو الکترود کار و یک الکترود مرجع انجام می شود. جریان و پتانسیل تا 500pts/S ثبت می شود. نرم افزار جامع آنالیز خوردگی پارامترهای مربوطه را به طور اتوماتیک محاسبه می کند. آنالیز : time domain جریان خوردگی مقاومت خوردگی آنالیز فرکانس :FFT طیف پتانسیل و جریان فوریه طیف امپدانس و مقاومت خوردگی آنالیز فرکانس : MEM روش ماکزیمم آنتروپی با ضرایب عددی معلوم 25 24

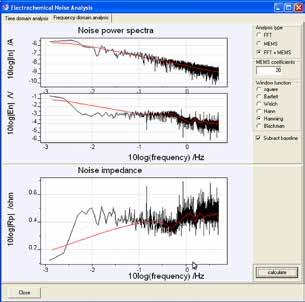

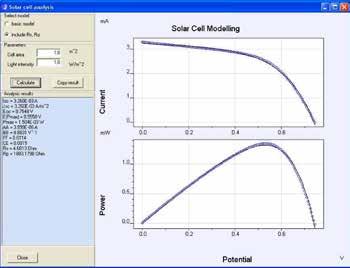

14 آمپرومتری پالس تفاضلی موج مرجع ولتامتری AC برهنه سازی پتانسیومتری ( Potentiometry ) Stripping ولتامتری پالس نرمال تشخیص سیگنال های AC الکترو آنالیز : معادل سازی مدار برای Fit کردن داده های امپدانس سرعت خوردگی نویز الکتروشیمیایی تحلیل داده های الکترولیز تحلیل داده های Solar Cell جستجوی پیک ها find( )peak پیدا کردن levels Fit کردن منحنی ها آنالیزی کامل برای همه ی تکنیک ها : تکنیک ولتامتری با ساخت پالس های دلخواه اندازه گیری امپدانس : آنالیز امپدانس ( معادل سازی مدار ) : ساخت مدارهای معادل هم به طور دستی و هم به صورت یک سری از مدل های پیش ساخته پتانسیل ثابت جریان ثابت روبش پتانسیل روبش جریان مشخصات مشترک : قابل دسترس است. مقادیر اولیه مدارها می تواند هم به طور اتوماتیک و هم به صورت دستی وارد شود. Fit کردن دستی پارامترهای هم ارز نرم افزار بهترین Fit از پارامترها را با روش Levenberg-Marquardt محاسبه می کند. بهینه سازی Fit به وسیله انتخاب داده های اولیه )Z /Z /Zabs/phase( sine ( Multi sine/single اندازه گیری سریع در فرکانس های پایین ) روبش های پتانسیل و فرکانس ترکیب شده : منحنی های Mott-Schottky تا 255 فرکانس/ روبش تنظیم اتوماتیک فیلترها کاهش جریان DC EOC ( پتانسیل مدار باز ) تکنیک های خوردگی : جستجوی پیک و کم کردن خط زمینه : جستجوی تمام اتوماتیک یا به طور دستی توسط کاربر با کلیک روی پیک مورد نظر حساسیت تنظیم پذیر برای جستجوی پیک قابلیت تعیین حداقل پهنا و ارتفاع پیک تصحیح نویزها )smoothing( کم کردن خط زمینه به طور اتوماتیک و دستی تحلیل داده های سوالرسل : مقاومت پالریزاسیون منحنی تافل پتانسیودینامیک پالریزاسیون چرخه ای خوردگی گالوانیک )ZRA( تعیین سرعت خوردگی این نرم افزار به صورت ساده یا پیشرفته مرتبط با پارامترهای Solar Cell نظیر Rp, Rs, E/Pmax, Eoc, Jsc, Isc را به صورت اتوماتیک محاسبه می نماید

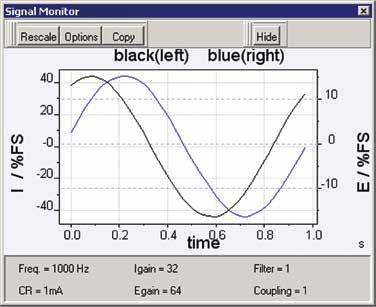

15 کاربردهای ویژه نرم افزار : ابزارها و قابلیت های گرافیکی نرم افزار: دستگاه به طور اتوماتیک بهترین محدوده جریان را انتخاب می کند. بسیاری از قابلیت های Excell نظیر تغییر رنگ نمودارها خطوط و محورها نامگذاری محورها تنظیم دستی و یا اتوماتیک : Pretreatment توانایی تعیین شرایط برای الکترود تا 5 مرحله قبل از شروع آزمایش همراه با ثبت و ذخیره مقادیر Scale در نرم افزار Ivium گنجانده شده اند. :OCP تعیین پتانسیل های اندازه گیری نسبت به»پتانسیل مدار باز«. قبل از شروع آزمایش OCP در جریان صفر تعیین می شود. همچنین نمودار OCP همراه با داده های آن ثبت و ذخیره می شود. ترسیم سه بعدی نمودارها بزرگنمایی منحنی ها جبران افت اهمی : پتانسیل اعمال شده توسط جریان feed back تصحیح می شود. نمایش همزمان دومین محور عمودی برای نشان دادن جریان الکترود کار دوم زاویه فاز و یا پارامترهای دیگر. ورودی های آنالوگ : 8 ورودی آنالوگ از Peripheral Port به طور همزمان با نتایج اولیه می تواند ثبت شود. نتایج نیز به تعیین داده های عددی در Graph صورت گرافیکی قابل مشاهده خواهد بود. انتخاب روبش های دلخواه مشاهده سیگنال : عبور موقت جریان و پتانسیل در یک صفحه اسیلوسکوپ نشان داده می شود. هم پوشانی روبش های ذخیره شده پیشین در شرایط DC سیگنال های برای بررسی وجود Noise خاص قابل بررسی هستند. در حین انجام تکنیک های AC کیفیت نوسانات و نتایج منحنی سینوسی قابل مشاهده می باشد. این اثرات برای تمامی نقاط داد های ذخیره شده قابل مشاهده خواهد بود. : Pulse generator این بخش یک پالس پیوسته قابل تکرار با یک دوره قابل تغییر و چرخه ای را به سل اعمال می کند که می تواند برای آماده سازی الکترود بدون اندازه گیری داده ها استفاده شود. تداخل جریان : جریان آزمایش در حال انجام به طور ناگهانی متوقف می شود و پاسخ آن پتانسیل سل است. لحظه افت پتانسیل سل نمایانگر افت اهمی سیستم الکتروشیمیایی است که به صورت نمودار پتانسیل بر حسب زمان نمایش داده می شود. برای انجام این تکنیک وجود مدال CIM ضروری است. روش BATCH برای اتوماتیک کردن مراحل آزمایش : به کمک این روش کاربر می تواند مراحل اندازه گیری را به صورت اتوماتیک در آورد. اتوماتیک کردن بارگذاری و اجرای فایل های حاوی روش های الکتروشیمیایی ایجاد لوپ ها برای موارد تکرارپذیر ( این لوپ ها قابلیت ذخیره سازی نیز دارند ) اصالح پارامترهای انتخاب شده در هر دوره لوپ تنظیم خروجی آنالوگ یا دیجیتال تنظیم وقفه های زمانی و برنامه ریزی 29 28

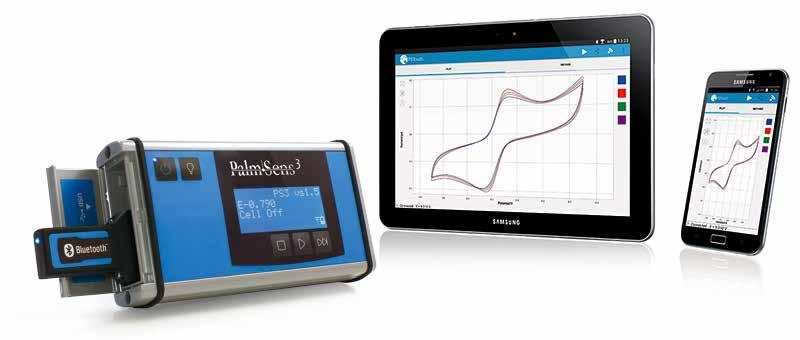

16 قابلیت های بزرگ در ابعاد کوچک حاصل ارتقاء يك آشناي قديمي PalmSens3 PalmSens PalmSens3 يك پتانسيواستات/گالوانواستات/امپدانس آنااليزر با قابليت كاربرد در مطالعات ميداني ( به عنوان دستگاه قابل حمل ) يا محيط آزمايشگاه ( به عنوان دستگاه روميزي ) است. نسل قديمي اين دستگاه موسوم به PalmSens كه براي بسياري از اساتيد و كارشناسان ايراني شناخته شده است قابلیت خود را در طول سال ها کار در مراكز مختلف دانشگاهي و تحقيقاتي كشور به اثبات رسانده است. اميد ساخت يك پتانسيواستات پيشرفته و قابل حمل براي آن دسته از محققان كه مجبور به كار و تحقيق در بيرون از محيط آزمايشگاه خود هستند در پايان قرن بيستم و با معرفي نخستين PalmSens عملي شد. دستگاهي كه در آن زمان به بازار عرضه گرديد از بوته آزمايش چنان سربلند خارج شد كه سازندگان آن را به طراحي مدل هاي متنوع تر وادار كرده و امروز جايگاه اين دستگاه ها نه تنها در تحقيقات ميداني بلكه در داخل آزمايشگاه ها نيز تثبيت شده است. گستردگي قابليت ها و برآورد طول عمر انواع سيستم هاي PalmSens با بررسي ظاهر آنها قابل درك نيست! در نگاه اول شما با يك دستگاه بسيار كوچك روبرو مي شويد اما در عمل از دستگاه هايي با Campliance Voltage تا 8.0V و حداكثر جريان تا 100mA بهره خواهيد برد. حتي امكان اندازه گيري هاي امپدانس با يك مدل از آنها وجود دارد. همچنين به كارگيري الكترودهاي معمولي و نيز الكترودهاي Screen printed و نيز استفاده از Multiplexer هاي 8 يا 16 كاناله با دستگاه هاي PalmSens میسر است. شايد تنها يك PalmSens كوچك كه با نرم افزار قابل ارتقاء ( به صورت رايگان ) و پیشرفته PSTrace پشتيباني مي شود و واجد قابليت هاي بسيار است با قيمت استثنايي خود براي آزمايشگاه الكتروشيمي شما كافي باشد! PalmSens3 همانند مدل قبلي از طول عمر باال مقاومت چشمگير در مقابل صدمات فيزيكي خصوصيات فني قابل توجه و نرم افزار بسيار user friendly برخوردار است. PalmSens3 در دو مدل عرضه می گردد همراه با مدال امپدانس و بدون آن خصوصيات فني ± 5.000V محدوده پتانسیل ± 8V ماکزیمم پتانسیل خروجی ± 30mA ماکزیمم جریان 100pA to 10mA 0.01% 0.15 mv 100 µhz to 50 KHz محدوده جریان حد تفکیک اندازه گیری جریان حد تفکیک اندازه گیری پتانسیل محدوده فرکانس 31 30

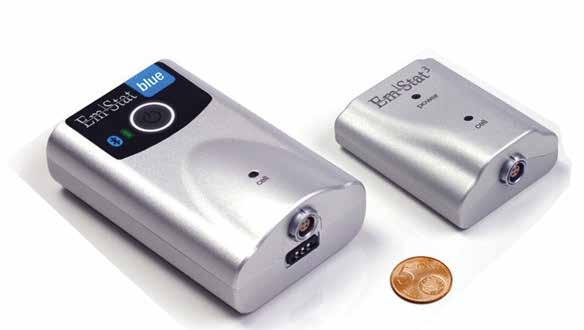

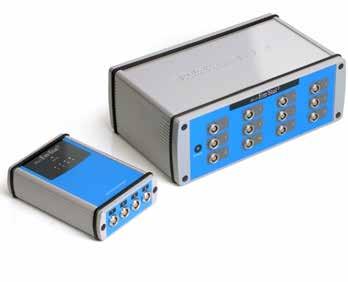

17 بسته کوچک اما قدرتمندی از قابلیت ها EmStat Group با PalmSens3 شما به تکنیک های زیر دسترسی خواهید داشت: اگر براي آزمايشگاه خود به دنبال يك پتانسيواستات با امكانات فني قابل توجه قدرت تفكيك عالي نويز اندك و نرم افزار پشتيبان استثنايي مي گرديد كافيست نگاهي به دستگاه هاي گروه EmStat بيندازيد. شگفتي شما از مشاهده قابليت هاي EmStat ها هنگامي تكميل خواهد شد كه از قيمت مناسب و سابقه نيك آنها در آزمايشگاه هاي متعدد با خبر شويد! پتانسيواستات هاي سري EmStat به عنوان دستگاه هاي قابل حمل نيز مي توانند مورد استفاده قرار گيرند و براي اين منظور با مجموعه اي از سل ها و الكترودهاي مناسب كار در محيط ميداني پشتيباني مي شوند. خصوصيات فني گروه EmStat +3 3 مدل های EmStat ±4.000V ± 3.000V محدوده پتانسیل ±8V ± 5V ماکزیمم پتانسیل خروجی ±100mA ± 20mA ماکزیمم جریان 1nA to 100mA 1nA to 10mA محدوده جریان 1pA 1pA حد تفکیک اندازه گیری جریان mv 0.1 mv حد تفکیک اندازه گیری پتانسیل Supported Techniques Voltammetric Techniques - Linear Sweep Voltammetry LSV - Differential Pulse Voltammetry DPV - Square Wave Voltammetry SWV - Normal Pulse Voltammetry NPV - Ac Voltametry ACV - Cyclic Voltammetry CV The Above Techniques Can Also Be Used For Stripping Voltametry - Stripping Chronopotentiometry PSA / SCP Techniques As a Function Of Time - Amperometric Detection or Chronoamperometry AD / CA - Chronocoulometry CC - Pulsed Amperometric Detection PAD - Multiple Pulse Amperometric Detection MPAD - Fast Amperomery FAM - Potentiometry POT - Open Circuit Potentiometry OCP - Multistep Amperometry MA - Multistep Potentiometry MP Impedance Spectroscopy /EIS - Potential Scan - Time Scan - Fixed Potential Scans can be made at a fixed frequency or with a frequency scan. یک Bluetooth خاص میتواند ارتباط بی سیم PalmSens3 را با تبلت یا گوشی هوشمند شما برقرار نماید و بدین ترتیب امکان بکارگیری PalmSens3 در محیط های خارج از آزمایشگاه با سهولت بیشتری فراهم می گردد. PSTouch یک Android app است که بصورت رایگان در دسترس شما قرار دارد و برای کنترل دستگاه و تحلیل اطالعات PalmSens3 و EmStat Blue بر روی گوشی اندروئیدی شما قابل استفاده می باشد

18 پتانسيواستات هاي چند كاناله Multi Channel Potentiostat با این گروه از دستگاه ها شما به تکنیک های زیر دسترسی خواهید داشت : این دستگاه ها در واقع پلي پتانسيواستات هایی حاوی 8 4 یا 12 پتانسیواستات مستقل هستند که هر کدام از آنها الکترودهای مرجع کمکی و کار مستقل به خود را دارند. با این پتاسیواستات های چند کاناله دستیابی به تکنیک های زیر مقدور می باشد: Supported Techniques Voltammetric Techniques - Linear Sweep Voltammetry LSV - Differential Pulse Voltammetry DPV - Square Wave Voltammetry SWV - Normal Pulse Voltammetry NPV - Cyclic Voltammetry CV Techniques as a Function of Time - Amperometric Detection or Chronoamperometry AD / CA - Chronocoulometry CC - Pulsed Amperometric Detection PAD - Multiple Pulse Amperometric Detection MPAD - Open Circuit Potentiometry OCP - Multistep Amperometry MA Supported Techniques Voltammetric Techniques - Linear Sweep Voltammetry LSV - Differential Pulse Voltammetry DPV - Square Wave Voltammetry SWV - Normal Pulse Voltammetry NPV - Cyclic Voltammetry CV These techniques can also be used for stripping voltammetry Techniques As a Function Of Time - Amperometric Detection or Chronoamperometry AD / CA - Chronocoulometry CC - Pulsed Amperometric Detection PAD - Multiple Pulse Amperometric Detection MPAD - Open Circuit Potentiometry OCP - Multistep Amperometry MA خصوصیات مدل های جدید Emstat blue مشخصات فنی +3 ±4.000V ± 8 V ± 100mA 1nA to 100mA 1pA 0.1 mv 3 ± 3 V ±5 V ± 2 0 ma 1nA to 10mA 1pA mv Multi channel کانکتور ورودی برای الکترودهای Screen Printed بر روی بدنه دستگاه و بدن نیاز به کابل رابط شارژ باطری برای 10 ساعت قابلیت اتصال با Bluetooth Emstat blue3 و blue+3 Emstat مدل های جدید Emstat هستند که با برخورداری از یک باتری داخلی و Bluetooth بدون نیاز به کابل امکان کنترل پتانسیواستات و دریافت نتایج را بر روی تبلت یا گوشی هوشمند شخصی شما ممکن می سازند بدین ترتیب با خرید نسل جدید Emstat امکان استفاده از این پتانسیواستات با اتصال مستقیم به رایانه یا با اتصال WI-FI به تبلت و نیز گوشی هوشمند وجود خواهد داشت. محدوده پتانسیل ماکزیمم پتانسیل خروجی ماکزیمم جریان محدوده جریان حد تفکیک اندازه گیری جریان حد تفکیک اندازه گیری پتانسیل 35 34

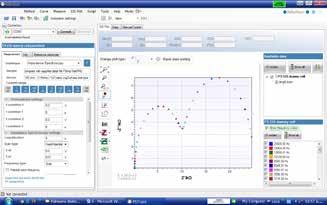

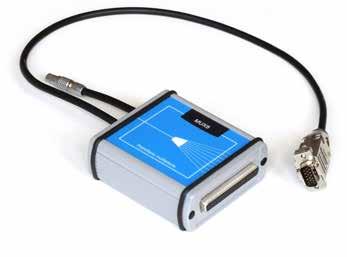

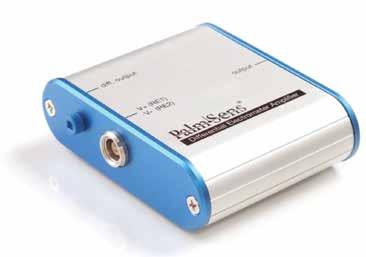

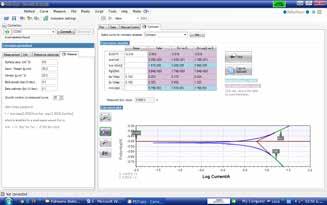

19 تجهيزات قابل الحاق براي PalmSens و Emstat نرم افزاری با قابلیت های چشمگیر PSTrace Software Equimpent for Accession - 1 مولتي پلكسر: یک راه حل اقتصادی برای افزایش کارایی و توان دستگاه است اما نمی تواند نتایج حاصل از مجموعه الکترودهای متفاوت را به صورت همزمان اندازه گیری کند. انواع مولتی پلکسرها عبارتند از : دستگاه هاي PalmSens و EmStat با نرم افزار PSTrace ارائه می شوند. اين نرم افزار تمام تكنيك ها و اعمال دستگاه را پشتيباني مي كند PSTrace شامل : جستجوي دستي يا اتوماتيك پیک ها افزايش يا حذف منحني ( مثال با يك محلول شاهد اندازه گيري شده ) مولتي پلكسر مدل EmStat MUX 8 مولتي پلكسر مدل EmStat MUX 16 مولتي پلكسر مدل PalmSens MUX 8 مولتي پلكسر مدل PalmSens MUX 16-2 همزن مغناطيسي قابل كنترل به وسيله PalmSens يا EmStat براي كاربردهاي آناليز )stripping( - 3 سنسوردمايي pt تقویت کننده تفاضلی الکترومتر : این مدل فقط برای دستگاه های PalmSens موجود است و به عنوان تقویت کننده ولتاژ شناور با ورودی های متفاوت و یک خروجی تک برای پورت جانبی طراحی شده است. ارسال داده ها به محیط Excel يا ساير كاربردها آناليز کمی آناليز خوردگی انجام دستورات و روش های چند مرحله ای در یک پنجره واحد به نام Script قابلیت های آنالیز نرم افزار : مد آنالیز برای آنالیزکمی مد خوردگی شامل آنالیز منحنی تافل )شکل شماره 1( Defult Range : ± 5V ( 1 x gain) Possible gains are : 2x, 5x, 10x, 20x, 50x, 100x, etc قابلیت ارسال داده ها به Zview یا آناالیزر طیف های امپدانس )شکل شماره 2( محیط Script برای اتوماتیک کردن : کنترل سل انجام آزمایش ها توقف زمانی معین کنترل دستگاه های خارجی آموزش ویدئویی نرم افزار برای کاربران تازه کار شکل شماره 2 شکل شماره

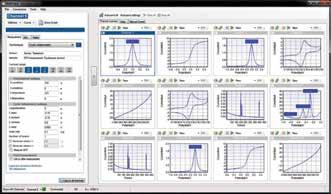

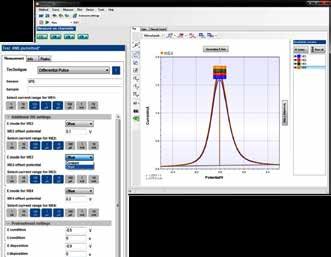

20 نرم افزار MultiTrace سخن آخر Ivium - PalmSens MultiTrace Software اين نرم افزار همراه با تمام مدل هاي Multi channel ارائه مي شود که يك نسخه جامع تر از برنامه PSTrace است و تمام اینک با عنایت به هر آنچه در صفحات پیش شرح داده شد برخی مزایای Ivium/Palm را در چند سطر زیر بر می شمریم : پتانسیواستات های جداگانه را کنترل می کند. نرم افزار MultiTrace به دو صورت زیر قابل اجراء است : مشهورترین و پرفروش ترین تولید کننده دستگاه های پتانسیواستات / گالوانواستات / امپدانس آناالیزر جهان در سال های 2014 و استفاده از كانال ها به صورت همزمان تمام پتانسيواستات ها يك اندازه گيري مشابه را آغاز مي كنند. منحني هاي اندازه گيري شده در يك پنجره واحد نمايش داده مي شوند و روي يك data file ذخيره مي شوند. برخوردار از متنوع ترین محصوالت برای انطباق با انواع کاربردهای عمومی و اختصاصی. شناخته شده به عنوان محبوب ترین تولید کننده سیستم های مخصوص برای مطالعات الکتروشیمیایی نزد کاربران آنها استفاده از كانال ها به صورت جداگانه تمام پتانسيواستات ها به صورت مستقل از يكديگر مورد استفاده قرار مي گيرند. هر اندازه گيري مي تواند متفاوت باشد و به صورت جداگانه آغاز شود. همچنين آغاز تمام اندازه گيري ها به صورت همزمان امكان پذير است. هر منحني اندازه گيري شده در یک پنجره مختص به خود نمایش داده مي شود. فايل داده ها به صورت جداگانه ذخيره مي شوند. در سه سال اخیر. دارای نرم افزار فوق العاده User friendly با انعطاف و کارآیی عالی و قابل ارتقا به صورت رایگان. برخورداری از پشتیبانی و خدمات بعد از فروش شرکت دانشیار کاوش به عنوان نماینده انحصاری Ivium/Palm در ایران و منطقه خلیج فارس. مد جداگانه MultiTrace توانایی باز كردن يك پنجره PSTrace جداگانه را براي هر كانال دارد. يك Script جداگانه براي هر كانال به صورت مجزا انجام می شود. 38

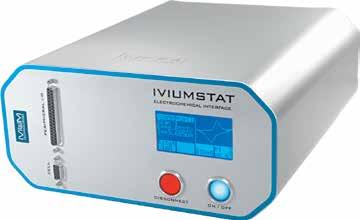

21 : نخستین پتانسیواستات 24Bit در جهان IviumStat.h پذیری بی نظیر جریان و پتانسیل: تفکیک Current Resolution : 0.6 aa ( atto = ) Potential resolution : 0.15 nv ۱٦ bits ۲٤bits Poten ent and EIS measurments, at 24 bits IviumStat.h The high r poten tat 256x be er r 16 bit instruments Fast: 24 real bits at ate انحصاری در ایران و منطقه نماینده فارس شرکت دانشیار کاوش خلیج خیابان کریم خان بین خردمند تهران سنائی خیابان شهید حسینی نبش و غربی شماره 3 طبقه 6 واحد 20 دوم : فکس : تلفن پستی : صندوق info@daneshyark.com
