Contents MRL TRACTION LIFTS TYPE: BASIC 2 MRL. Version: 1.3 Page: 2/10 Date:4-Jan-10

Transcript

1

2 Page: 2/10 Contents 3D LAYOUT... 3 TECHNICAL SPECIFICATION... 4 LAYOUT ARRANGEMENT:... 5 SINGLE ENTRANCE GUIDE RAILS AT LEFT... 5 Plan view... 5 ADJACENT ENTRANCES GUIDE RAILS AT LEFT... 6 Plan view... 6 THROUGH CAR GUIDE RAILS AT LEFT... 7 Plan view... 7 GENERAL SECTION VIEW... 8 Section view... 8 CERTIFICATION... 9 MANUFACTURER S DECLARATION... 9 EC TYPE EXAMINATION CERTIFICATE... 10

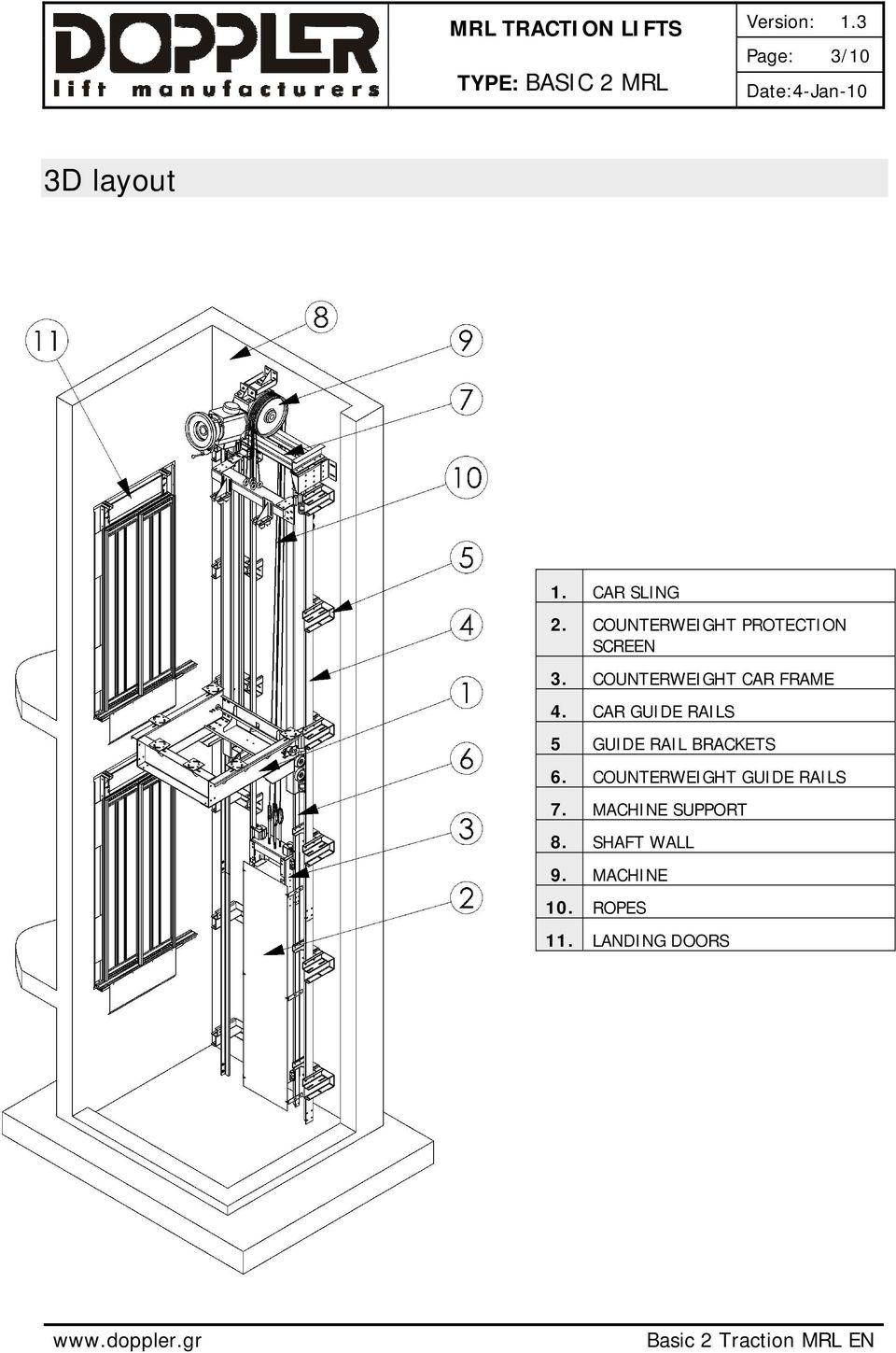

3 Page: 3/10 3D layout 1. CAR SLING 2. COUNTERWEIGHT PROTECTION SCREEN 3. COUNTERWEIGHT CAR FRAME 4. CAR GUIDE RAILS 5 GUIDE RAIL BRACKETS 6. COUNTERWEIGHT GUIDE RAILS 7. MACHINE SUPPORT 8. SHAFT WALL 9. MACHINE 10. ROPES 11. LANDING DOORS

4 Page: 4/10 Technical specification Type: Rated Load: 375 Kg BASIC TRACTION MRL 450 Kg 630 Kg 750 Kg 1000 Kg No of Persons: Acting: 1:1 1:1 1:1 1:1 1:1 Max travel: mm mm mm mm mm Supported load (P + Q)max 1195 Kg 1315 Kg 1545 Kg 1765 Kg 2126 Kg Min Headroom: 3600 mm 3600 mm 3600 mm 3800 mm 3800 mm Min Pit Depth: 1200 mm 1200 mm 1200 mm 1200 mm 1200 mm Car guide Rails: T70x65x9 T70x65x9 T75x62x10 T89x62x16 T114x89x16 CW guide Rails: T45x45x5 T45x45x5 T50x50x5 T50x50x5 T50x50x5 Car DBG: 870 mm 970 mm 970 mm 1070 mm 1070 mm CW DBG: 380 mm 480 mm 480 mm 610 mm 610 mm Buffer type: ACLA 165x80 ACLA 165x80 ACLA 165x80 ACLA 165x80 ACLA 165x80 Safety gear DYNATECH PR 2500UD DYNATECH PR 2500UD DYNATECH PR 2500UD DYNATECH PR 2500UD DYNATECH PR 2500UD Machine type: (Alberto sassi) Motor Power: VVVF GEKO LEO LEO TORO TORO 3.7 kw 5.9 kw 5.9 kw 7.4 kw 9.2 kw Pulley: Ø360 mm Ø360 mm Ø360 mm Ø400 mm Ø400 mm Nominal speed VVVF 1.0 m/s Ropes: 5xØ8 mm 6xØ9 mm 6xØ9 mm 5xØ10 mm 6xØ10 mm Layout arrangement:

5 Page: 5/10 Single entrance guide rails at left Plan view PASSENGERS RATED LOAD (kg) HEADROOM (mm) CAR WIDTH CW (mm) CAR DEPTH CD (mm) SHAFT WIDTH SW (mm) SHAFT DEPTH SD (mm) DOOR TYPE PT 700x PT 700x PT 800x PT 900x PT 1000x2000 *2PT: 2 panel telescopic Layout arrangement:

6 Page: 6/10 Adjacent entrances guide rails at left Plan view PASSENGERS RATED LOAD (kg) HEADROOM (mm) CAR WIDTH CW (mm) CAR DEPTH CD (mm) SHAFT WIDTH SW (mm) SHAFT DEPTH SD (mm) DOOR TYPE PT 700x PT 700x PT 800x PT 900x PT 1000x2000 *2PT: 2 panel telescopic Layout arrangement:

7 Page: 7/10 Through car guide rails at left Plan view PASSENGERS RATED LOAD (kg) HEADROOM (mm) CAR WIDTH CW (mm) CAR DEPTH CD (mm) SHAFT WIDTH SW (mm) SHAFT DEPTH SD (mm) DOOR TYPE PT 700x PT 700x PT 800x PT 900x PT 1000x2000 *2PT: 2 panel telescopic

8 Page: 8/10 Layout arrangement: General section view Section view HDR HEADROOM 3600 mm(min)/3800 mm(min) UOT UP OVERTRAVEL 100 mm(min) T TRAVEL mm(max) PD PIT DEPTH 1200 mm(min) DOT DOWN OVERTRAVEL 100 mm(min)

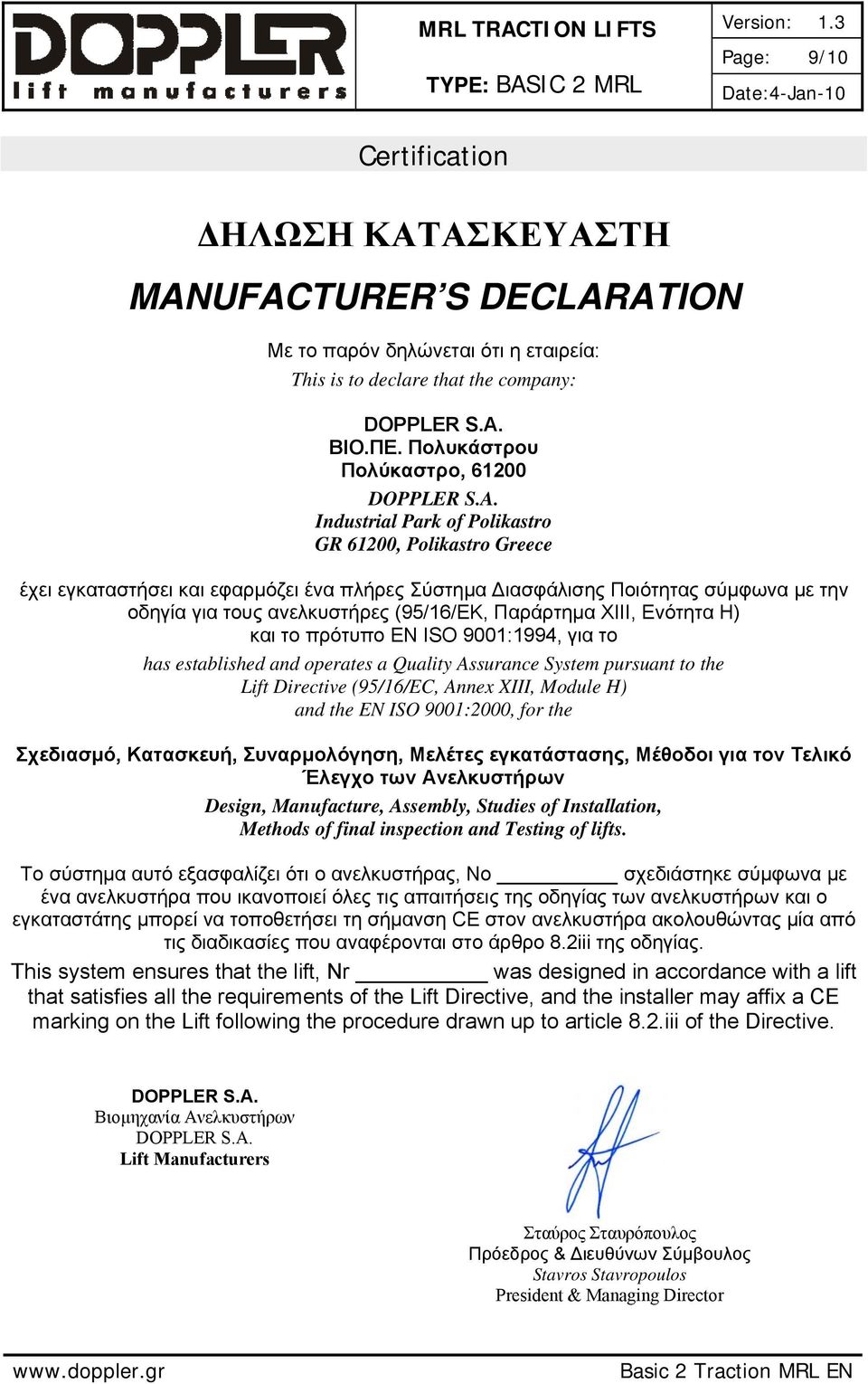

9 Page: 9/10 Certification ΔΗΛΩΣΗ ΚΑΤΑΣΚΕΥΑΣΤΗ MANUFACTURER S DECLARATION Με το παρόν δηλώνεται ότι η εταιρεία: This is to declare that the company: DOPPLER S.A. ΒΙO.ΠΕ. Πολυκάστρου Πολύκαστρο, DOPPLER S.A. Industrial Park of Polikastro GR 61200, Polikastro Greece έχει εγκαταστήσει και εφαρμόζει ένα πλήρες Σύστημα Διασφάλισης Ποιότητας σύμφωνα με την οδηγία για τους ανελκυστήρες (95/16/ΕΚ, Παράρτημα ΧΙΙΙ, Ενότητα Η) και το πρότυπο ΕΝ ISO 9001:1994, για τo has established and operates a Quality Assurance System pursuant to the Lift Directive (95/16/EC, Annex XIII, Module H) and the EN ISO 9001:2000, for the Σχεδιασμό, Κατασκευή, Συναρμολόγηση, Μελέτες εγκατάστασης, Μέθοδοι για τον Τελικό Έλεγχο των Ανελκυστήρων Design, Manufacture, Assembly, Studies of Installation, Methods of final inspection and Testing of lifts. Το σύστημα αυτό εξασφαλίζει ότι ο ανελκυστήρας, Νο σχεδιάστηκε σύμφωνα με ένα ανελκυστήρα που ικανοποιεί όλες τις απαιτήσεις της οδηγίας των ανελκυστήρων και ο εγκαταστάτης μπορεί να τοποθετήσει τη σήμανση CE στον ανελκυστήρα ακολουθώντας μία από τις διαδικασίες που αναφέρονται στο άρθρο 8.2iii της οδηγίας. This system ensures that the lift, Nr was designed in accordance with a lift that satisfies all the requirements of the Lift Directive, and the installer may affix a CE marking on the Lift following the procedure drawn up to article 8.2.iii of the Directive. DOPPLER S.A. Βιομηχανία Ανελκυστήρων DOPPLER S.A. Lift Manufacturers Σταύρος Σταυρόπουλος Πρόεδρος & Διευθύνων Σύμβουλος Stavros Stavropoulos President & Managing Director

10 Page: 10/10 EC TYPE EXAMINATION CERTIFICATE
