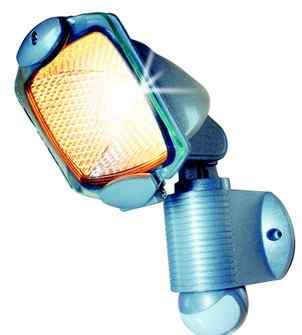

McDesign 120 ΠΡΟΒΟΛΕΑΣ ΜΕ ΑΝΙΧΝΕΥΤΗ ΚΙΝΗΣΗΣ 120W

Transcript

1 McDesign 120 ΠΡΟΒΟΛΕΑΣ ΜΕ ΑΝΙΧΝΕΥΤΗ ΚΙΝΗΣΗΣ 120W Σελίδα 2 Σφίξτε τη βίδα συγκράτησης του προβολέα στο υπόλοιπο σώμα ώστε να αποφευχθεί τυχόν περιστροφή του. Ο προβολέας μπορεί να εγκατασταθεί μόνο κάθετα (βλ. σχήμα 1α), και όχι οριζόντια (βλ.σχήμα 1β). Προβολέας Γυαλί Ασφαλείας Κουτί Στήριξης Σε Τοίχο Κάλυμμα Κουτιού Ανιχνευτής Κίνησης (PIR) ΕΙΣΑΓΩΓΗ Ο Προβολέας Με Ανιχνευτή Κίνησης που κρατάτε είναι μια πλήρως αυτόματη συσκευή φωτισμού ασφαλείας ικανή για οικιακή ή επαγγελματική χρήση. Την νύχτα, ο ενσωματωμένος υπέρυθρος ανιχνευτής κίνησης (PIR) θέτει σε λειτουργία τον προβολέα όταν ανιχνεύσει κίνηση στην περιοχή που καλύπτει. Κατά την διάρκεια της ημέρας, το ενσωματωμένο φωτοκύτταρο εξοικονομεί ηλεκτρική ενέργεια απενεργοποιώντας τον προβολέα. Ένα προσαρμοσμένο χρονόμετρο επιτρέπει να επιλέξετε πόσο πολύ θα παραμένει ανοικτός ο προβολέας. ΣΗΜΕΙΩΣΗ : ΔΙΑΒΑΣΑΤΕ ΠΛΗΡΩΣ ΤΙΣ ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΠΡΙΝ ΠΡΟΧΩΡΗΣΕΤΕ ΣΕ ΑΥΤΗ. Χαρακτηριστικά: Ένας προσαρμοσμένος προβολέας- σας επιτρέπει να εγκαταστήσετε ένα λαμπτήρα ιωδίνης έως 120W και ρυθμίζοντας τον επιτυγχάνετε τη μεγαλύτερη δυνατή εμβέλεια κάλυψης. Δύο επιλογές λειτουργίας μπορείτε να επιλέξετε ανάμεσα σε αυτόματη λειτουργία ή παράκαμψη αυτής σύμφωνα με το επίπεδο φωτισμού του περιβάλλοντος. ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ Απαγορεύεται η εγκατάσταση όταν βρέχει. Βεβαιωθείτε ότι έχετε κλείσει την παροχή ρεύματος πριν ξεκινήσετε. Βεβαιωθείτε ότι η καλωδίωση της παροχής έρχεται από κύκλωμα με φυσίγγιο ή αυτόματη ασφάλεια 16Α. Οπωσδήποτε κρατήσατε ελάχιστο όριο απόστασης 80 εκ. μακριά από λειτουργούντα φωτιστικά. Η βίδα στήριξης δεν πρέπει να αφαιρεθεί. ΚΑΘΕΤΑ ΟΡΙΖΟΝΤΙΑ ΣΧΗΜΑ 1α και 1β ΣΗΜΑΝΤΙΚΟ!!! ΠΡΟΣΟΧΗ: Η εγκατάσταση να γίνεται πάντα και αποκλειστικά από αδειούχο ηλεκτρολόγο εγκαταστάτη. Επισημαίνεται ότι η συσκευή λειτουργεί εφόσον πληρούνται οι προϋποθέσεις που αναφέρονται και σε αντίθετη περίπτωση η κατασκευάστρια εταιρεία και ο εισαγωγέας δεν φέρουν καμμία απολύτως ευθύνη. Η παρεχόμενη εγγύηση ανταποκρίνεται στις νομικές διατάξεις, εξαιρουμένων των λαμπτήρων. Επιφυλασσόμαστε του δικαιώματος πραγματοποί-ησης τεχνικών αλλαγών, χωρίς προειδοποίηση. Πριν προχωρήσετε στην εγκατάσταση, ΚΛΕΙΣΑΤΕ ΤΗΝ ΠΑΡΟΧΗ ΗΛΕΚΤΡΙΚΟΥ ΡΕΥΜΑΤΟΣ ΓΙΑΤΙ ΥΠΑΡΧΕΙ ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ Ή/ΚΑΙ ΒΡΑΧΥΚΥΚΛΩΜΑΤΟΣ. ΕΠΙΛΕΓΟΝΤΑΣ ΤΗΝ ΤΟΠΟΘΕΣΙΑ ΕΓΚΑΤΑΣΤΑΣΗΣ Για καλύτερα αποτελέσματα, τοποθετήστε τον προβολέα, 1.8~2.4μ πάνω από το έδαφος. Για εξωτερική τοποθέτηση, είναι προτιμώτερο να γίνει η εγκατάσταση κάτω από στεγασμένο χώρο. Απαγορεύεται να τοποθετηθεί κοντά σε πισίνες, εξαεριστήρες, κλιματιστικά, ή άλλα αντικείμενα τα οποία θα μπορούσαν να αλλάξουν ραγδαία την θερμοκρασία. Ελέγξατε ώστε να μην πέφτουν στο μπροστινό μέρος του προβολέα απευθείας οι ακτίνες του ήλιου. Να μην κατευθύνετε τον ανιχνευτή σε δέντρα, θάμνους ή όπου αλλού η κίνηση κατοικιδίων και ζώων μπορεί να ανιχνευτεί. Πριν προχωρήσετε στην εγκατάσταση, λάβετε υπόψη σας ότι ο ανιχνευτής είναι περισσότερο ευαίσθητος στην κίνηση, η οποία δημιουργείται διαγωνίως της ακτίνας ανίχνευσης, και λιγότερο ευαίσθητος στην κίνηση που δημιουργείται καθέτως της ακτίνας ανίχνευσης. (ΣΧΗΜΑ 2)

2 Σελίδα 3 Σελίδα 4 Σημείωση: Σηκώστε το γυαλί προσεκτικά. (6) & (7) Βγάλτε τον λαμπτήρα από τη συσκευασία, και προσέξτε να μην ακουμπήσετε το γυαλί με τα χέρια σας. Πιέστε το ένα άκρο του λαμπτήρα σε ένα από τα δύο ντουϊ και στη συνέχεια πιέστε και το άλλο. (ΣΧΗΜΑ 3γ) ΣΧΗΜΑ 2 ΕΓΚΑΤΑΣΤΑΣΗ ΛΑΜΠΤΗΡΑ ΠΡΟΣΟΧΗ : Πάντα να πιάνετε τους λαμπτήρες ιωδίνης με ένα μαλακό ύφασμα. Μην τους αγγίζετε με γυμνά χέρια καθώς αυτό μειώνει την διάρκεια ζωής του λαμπτήρα. (1) Μην πιάνετε τον προβολέα ενώ είναι σε λειτουργία ή και όσο καίει έστω και σβηστός. Περιμένετε 5 τουλάχιστον λεπτά προκειμένου να κρυώσει. (2) Μην χρησιμοποιήσετε λαμπήρα ιωδίνης πάνω από 120W (3) Αποσυνδέσατε το καλώδιο ρεύματος ή κλείσατε το διακόπτη τοίχου. (4) Ξεβιδώστε την βίδα που συγκρατεί το πλαίσιο του γυαλιού στο μπροστινό μέρος του προβολέα (ΣΧΗΜΑ 3α) ΣΧΗΜΑ 3γ (6) Τοποθετείστε ξανά το μπροστινό κάλυμμα και βεβαιωθείτε ότι είναι στη σωστή θέση. Βιδώστε προσεκτικά.(σχημα 3δ). ΣΧΗΜΑ 3Δ ΕΓΚΑΤΑΣΤΑΣΗ Για να διευκολύνετε την εγκατάσταση, να έχετε μαζί σας ένα τρυπάνι και ένα δοκιμαστικό κατσαβίδι. Επιλέξτε σημείο τοποθέτησης σύμφωνα με τη γωνία κάλυψης όπως φαίνεται στο ΣΧΗΜΑ 4. ΣΧΗΜΑ 3α (5) Σηκώστε το μπροστινό κάλυμμα (ΣΧΗΜΑ 3β) ΣΧΗΜΑ 3β UNIT(m) ΓΩΝΙΕΣ ΚΑΛΥΨΗΣ ΣΧΗΜΑ 4 Εγκαταστήστε ένα διακόπτη τοίχου παρακείμενο στην παροχή ρεύματος για διευκόλυνσή σας. (ΣΧΗΜΑ 5). Για περισσότερες πληροφορίες δείτε την ενότητα ΛΕΙΤΟΥΡΓΙΑ.

3 Σελίδα 5 Σελίδα 6 (3)Γυρίστε τον προβολέα. Στην πίσω πλευρά, με αιχμηρό αντικείμενο ανοίξτε τρύπα μικρής διαμέτρου, έτσι που να περνά το καλώδιο ρεύματος. (ΣΧΗΜΑ 7) ΣΧΗΜΑ 5 ΟΔΗΓΙΕΣ ΚΑΛΩΔΙΩΣΗΣ (1) Κλείστε την παροχή ρεύματος. (2) Υπάρχει μία μικρή παραλληλόγραμη τρύπα κάτω από το κουτί τοίχου. Χρησιμοποιώντας ένα κατσαβίδι σε κλίση 45 o από την τρύπα πιέστε έως ότου να πεταχτεί το καπάκι. (ΣΧΗΜΑ 6α, 6β & 6γ) ΣΧΗΜΑ 6α ΣΧΗΜΑ 7 (4) Περάστε το καλώδιο μέσα από την τρύπα. ΣΗΜΕΙΩΣΗ: Προδιαγραφή Πάχους Καλωδίο H05RN-F, 3G, 1.0mm². (5) Βιδώστε το κουτί στην προκαθορισμένη θέση τοποθέτησης χρησιμοποιώντας τις 2 βίδες που παρέχονται.(σχημα 8) ΣΧΗΜΑ 8 ΣΧΗΜΑ 6β (6) Απογυμνώστε περίπου 6-8χιλ. μονωμένου μέρους καλώδιου. Πριν το συνδέσετε, βεβαιωθείτε ότι έχει βιδωθεί σωστά στον τοίχο. Αφαιρέστε την κλέμμα από την βάση στήριξής της. (7) Συνδέστε το ΚΑΦΕ καλώδιο (καλώδιο φάσης) στην κλέμμα με το σήμα L. Συνδέστε το ΜΠΛΕ καλώδιο (ουδέτερο καλώδιο) στην κλέμμα με το σήμα N. Συνδέστε το καλώδιο ΚΙΤΡΙΝΟ/ΠΡΑΣΙΝΟ (καλώδιο γείωσης) στην κλέμμα με το σήμα) (ΣΧΗΜΑ 9) Σημείωση: Με την κατάλληλη συνδεσμολογία, ο προβολέας μπορεί να ανάψει και φορτίο μέχρι 500W λαμπτήρων πυράκτωσης, ως ακολούθως: ΣΧΗΜΑ 6γ

4 Σελίδα 7 Σελίδα 8 ΣΧΗΜΑ 9 Για εξωτερική σύνδεση φωτισμού: Συνδέστε το ΚΑΦΕ καλώδιο στην κλέμμα με το σήμα LS. Συνδέστε το ΜΠΛΕ καλώδιο στην κλέμμα με το σήμα N1.(ΣΧΗΜΑ 9) ΣΗΜΑΝΤΙΚΟ: Το πρόσθετο αντικείμενο φωτισμού πρέπει να απέχει το ελάχιστο 1 μέτρο, από την μονάδα φωτισμού. ΣΧΗΜΑ 11 Ανοίξτε το διακόπτη τοίχου. Ο προβολέας θα ανάψει αυτόματα περίπου για 1 λεπτό για προθέρμανση και στη συνέχεια θα κλείσει. Περπατείστε στην περιοχή ανίχνευσης. Όσο θα περπατάτε θα είναι ανοικτός και όταν θα σταματήσετε θα σβήσει. Ρυθμίστε τον ανιχνευτή ώστε να καλύπτει την επιθυμητή περιοχή κάλυψης. Για μικρότερη κάλυψη στρέψτε τον ανιχνευτή προς τα κάτω; για μεγαλύτερη κάλυψη στρέψτε τον προς τα πάνω. ΣΗΜΕΙΩΣΗ: 5-πολική κλέμμα με επαφή για τη γείωση παρέχεται για την σύνδεση ΠΡΑΣΙΝΟΥ / ΚΙΤΡΙΝΟΥ καλωδίου των εξωτερικών φωτιστικών Class I και εξωτερικής πηγής ρεύματος. (8) Η μονάδα πρέπει να είναι γειωμένη. (9) Βεβαιωθείτε ότι η κλέμμα είναι στην αρχική της θέση, μετά από την σύνδεση καλωδίων. (10) Τοποθετείστε το κουτί στη θέση του, βάζοντας πρώτα την μία πλευρά και στην συνέχεια την άλλη (ΣΧΗΜΑ 10). (2) ΡΥΘΜΙΣΗ ΧΡΟΝΟΥ Η ρύθμιση χρόνου καθορίζει την διάρκεια που θα παραμείνει ανοικτός ο προβολέας όταν ενεργοποιηθεί ο ανιχνευτής. Γυρίστε το διακόπτη ελέγχου του ΧΡΟΝΟΥ κατά τη φορά των δεικτών του ρολογιού για το πόσο πολύ θα παραμένει ακοικτός ο προβολέας (περίπου στα 12 λεπτά) ή αντίθετα από τη φορά του ρολογιού για να μειώσετε το χρονικό καθυστέρησης (περίπου στα 8 δευτερόλεπτα) (ΣΧΗΜΑ 12). ΣΧΗΜΑ 12 ΣΧΗΜΑ 10 ΡΥΘΜΙΖΟΝΤΑΣ ΤΟ ΣΥΣΤΗΜΑ ΦΩΤΙΣΜΟΥ 1. ΔΟΚΙΜΑΣΤΙΚΗ ΛΕΙΤΟΥΡΓΙΑ Γυρίστε το διακόπτη ελέγχου Φωτεινότητας και το διακόπτη ελέγχου χρόνου αντίθετα από τη φορά των δεικτών του ρολογιού. Θέση Δοκιμαστικής Λειτουργίας.(ΣΧΗΜΑ 11). (3) ΡΥΘΜΙΣΗ ΦΩΤΕΙΝΟΤΗΤΑΣ Η ρύθμιση φωτεινότητας καθορίζει το επίπεδο φωτός στο οποίο το σύστημα φωτισμού θα αρχίσει να λειτουργεί εφόσον έχει ρυθμιστεί ο ανιχνευτής στην αυτόματη λειτουργία. Γυρίστε προσωρινά το διακόπτη ελέγχου φωτεινότητας δεξιόστροφα στη θέση με το σχήμα φεγγαριού (σούρουπο) (ΣΧΗΜΑ 13). Σε αυτήν την προσωρινή θέση λειτουργίας, ο ανιχνευτής κίνησης παραμένει ανενεργός κατά την διάρκεια της ημέρας.στο σούρουπο, όταν βρείτε το επιθυμητό επίπεδο

5 Σελίδα 9 Στο σούρουπο, όταν βρείτε το επιθυμητό επίπεδο φωτεινότητας, απλώς ρυθμίστε τo διακόπτη ελέγχου στην θέση εκείνη κατά την οποία το σύστημα ελέγχου θα ενεργοποιείται σταδιακά όσο μειώνεται το φως της μέρας. Σελίδα 10 ΠΡΟΒΛΗΜΑΤΑ Το φώς δεν ανάβει: Επιβεβαιώστε τη σωστή σύνδεση καλωδίων. Ελέξτε ότι ο λαμπτήρας δεν είναι καμμένος. Ελέξτε την ασφάλεια ή το φυσίγγιο. Το φώς παραμένει ανοικτό: Ελέξτε ότι είναι σωστή η καλωδίωση. Εάν ρυθμίσατε τον προβολέα σε κατάσταση παράκαμψης αυτόματης λειτουργίας, θυμηθείτε ότι πρέπει να κλείσετε τον διακόπτη για περίπου 10 για να απενεργοποιθεί ο ανιχνευτής και να σβήσουν τα φώτα. Ελέξτε αν η ρύθμιση χρόνου είναι σωστή. Λοιπά: Η προδιαγραφή του καλύματος αλλάζει από χώρα σε χώρα. ΣΧΗΜΑ 13 Σημείωση: Ανάλογα με την περίπτωση, ο προβολέας 120W μπορεί να ρυθμιστεί μέχρι και 30 o με κατεύθυνση προς τα πάνω και προς τα κάτω,εάν χαλαρώσετε την βίδα που ενώνει την κεφαλή του προβολέα με το υπόλοιπο σώμα. Αντιστοίχως, μπορεί να ρυθμιστεί μέχρι 80 o αριστερά και δεξιά. Η ρυθμιζόμενη γωνία κάλυψης του ανιχνευτή είναι μέχρι 35 o πάνω και κάτω. (ΣΧΗΜΑ 14) 80 X 70 X FIGURE 14 ΛΕΙΤΟΥΡΓΙΑ Χρησιμοποιώντας το διακόπτη τοίχου που είναι συνδεδεμένος με τον προβολέα είναι πολύ εύκολο να τον θέσετε σε λειτουργία. (1) ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ Ανοίξτε τον διακόπτη. Όταν ο αισθητήρας ανιχνεύσει κίνηση το φως θα ανάψει αυτόματα. Το ενσωματωμένο φωτοκύτταρο απενεργοποιεί τον ανιχνευτή σύμφωνα με το επίπεδο φωτισμού που έ- χει καθοριστεί από τη ρύθμιση φωτεινότητας. (2) ΠΑΡΑΚΑΜΨΗ ΑΥΤΟΜΑΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ Για να διατηρήσετε το φως ανοικτό ανεξαρτήτως κίνησης, μπορείτε να παρακάμψετε την αυτόματη λειτουργία. Ανοίξτε και κλείστε το διακόπτη τοίχου για 2 δευτερόλεπτα. Ετσι, ο προβολέας παραμένει ανοικτός. Για να επιστρέψετε στην αυτόματη λειτουργία, κρατήστε το διακόπτη κλειστό για περίπου 10 δευτερόλεπτα. 35 X 30 X ΠΡΟΔΙΑΓΡΑΦΕΣ αιτούμενη Τάση AC 220 ~ 240V / 50Hz Απαιτούμενο καλώδιο H05RN-F, 1.0mm² Φορτίο Λαμπτήρα Μέγιστος λαμπτήρας Ιωδίνης 120W Πρόσθετο Φορτίο Λαμπτήρα Μέγιστο Φορτίο Πυράκτωσης 500W Γωνία Ανίχνευσης Μέχρι 180 στους 20 C μέχρι 2μ ύψος Απόσταση Ανίχνευσης Μέχρι 12μ. (39.4ft) στους 20 C / 2μ ύψος Περιστρεφόμενη Γωνία Μέχρι 35 Προς τα Πάνω & Προς τα Κάτω Μέχρι 70 Αριστερά & Δεξιά Ρύθμιση Γωνίας Λαμπτήρα Ιωδίνης Μέχρι 30 Προς τα Πάνω & Προς τα Κάτω Μέχρι 80 Αριστερά & Δεξιά Ύψος Τοποθέτησης Συνιστάται 1.8 ~ 2.4μ (5.9 ~ 7.8ft) ύψος Διακόπτης Τοίχου Ανοικτός/Κλειστός/Παράκαμψη Αυτόματης Λειτουργίας Ρύθμιση Χρόνου 5 δευτ.. ~ 12 λεπτά Ρύθμιση Φωτεινότητας Περίπου. 5 ~ 1,000 Lux Όρια Θερμοκρασίας -20 C ~ +40 C Χρόνος Προθέρμανσης Περίπου 1 λεπτό Επίπεδο Προστασίας Βαθμός Προστασίας Πιστοποιητικά Class I IP44 CE, GS Αντιπρόσωπος για την Ελλάδα: alpha delta sa Ιλισσού 209-Μοσχάτο info@dalezios.com Σας ευχαριστούμε που προτιμήσατε ένα ακόμη προϊόν POPP. Η ποιότητα και οι προδιαγραφές είναι σεσημασμένες στην συσκευασία και στις οδηγίες χρήσης.
