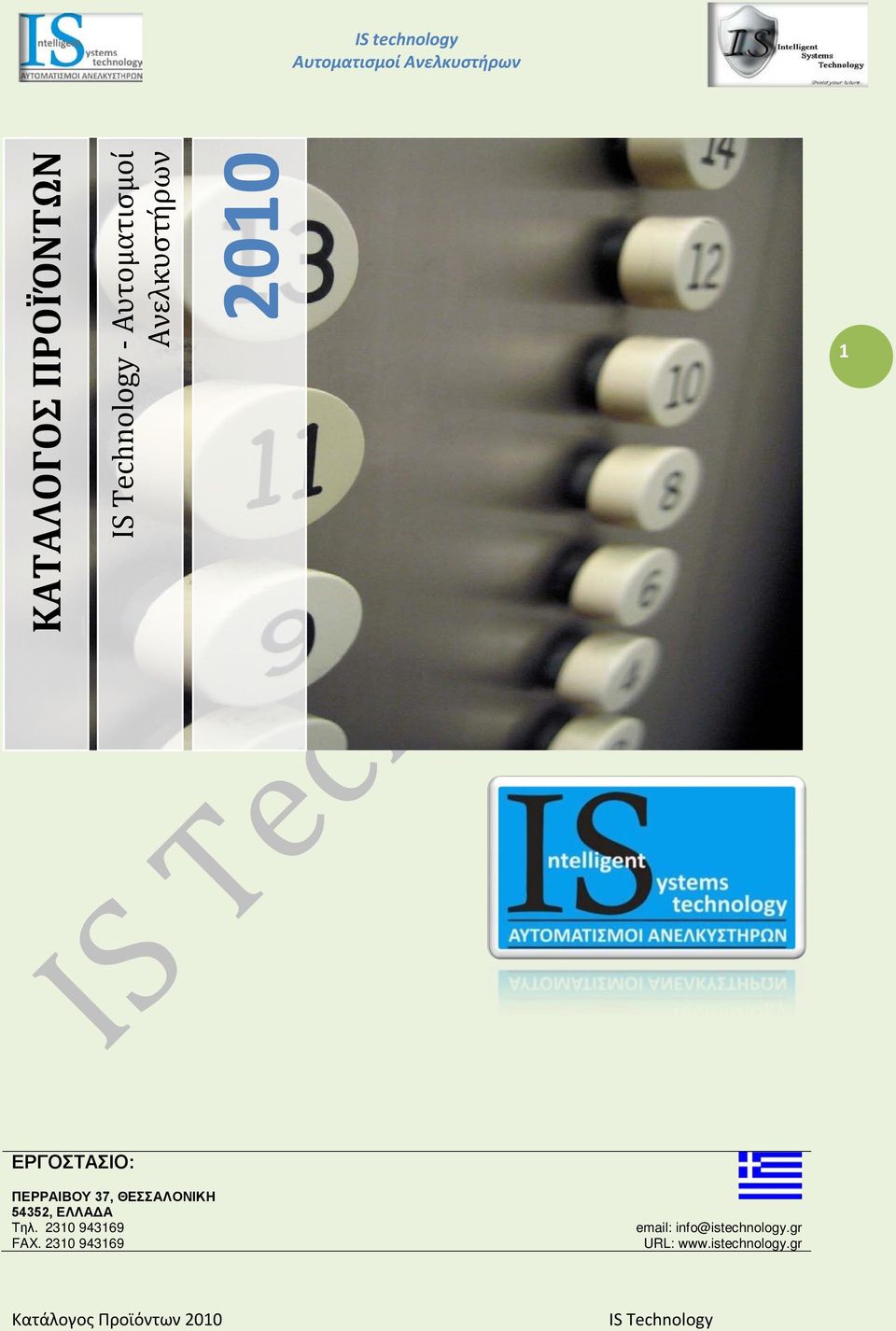

1 ΚΑΤΑΛΟΓΟΣ ΠΡΟΪΌΝΤΩΝ - Αυτοματισμοί Ανελκυστήρων ΕΡΓΟΣΤΑΣΙΟ: ΠΕΡΡΑΙΒΟΥ 37, ΘΕΣΣΑΛΟΝΙΚΗ 54352, ΕΛΛΑΔΑ Τηλ FAX info@istechnology.gr URL:

2 ΠΕΡΙΕΧΟΜΕΝΑ 1. ΕΙΣΑΓΩΓΗ - ΕΤΑΙΡΙΚΗ ΤΑΥΤΟΤΗΤΑ - ΣΥΝΕΡΓΑΤΕΣ... 3 σελ. 2. Πίνακες Αυτοματισμού για Ανελκυστήρες... 4 σελ. 2.1 Πίνακες Ανελκυστήρων Σειρά High Standard: ISL-V σελ. 2.2 Πίνακες Ανελκυστήρων Σειρά Low Cost: ISL-V σελ Πίνακες Αυτοματισμού για Ανελκυστήρες... 8 σελ. 3.1 Πίνακες Παροχών Μηχανοστασίου... 8 σελ. 3.2 Πίνακες Αντιστάθμισης Συνημίτονου... 8 σελ. 3.3 Πίνακες Απεγκλωβισμού... 9 σελ. 3.4 Πίνακες Για Αναβατόρια... 9 σελ. 4. Υλικά - Εξαρτήματα για Ανελκυστήρες σελ. 4.1 Διακόπτες - Αισθητήρια σελ. 4.2 Χειριστήρια για ανελκυστήρες σελ. 4.3 Φωτισμός σελ. 5. Κομβιοδόχοι σελ. 5.1 Κομβιοδόχοι Ορόφου σελ. 5.2 Υλικά Κομβιοδόχων Θαλάμου σελ. 6. Προκαλωδίωση σελ. 6.1 Προκαλωδίωση Φρεατίου - PLUG & PLAY σελ. 6.2 Προκαλωδίωση Θαλάμου σελ. 7. Μηχανές Ανελκυστήρων σελ. 7.1 Μηχανές με μειωτήρα σελ. 7.2 Gearless μηχανές (χωρίς Μειωτήρα) σελ.

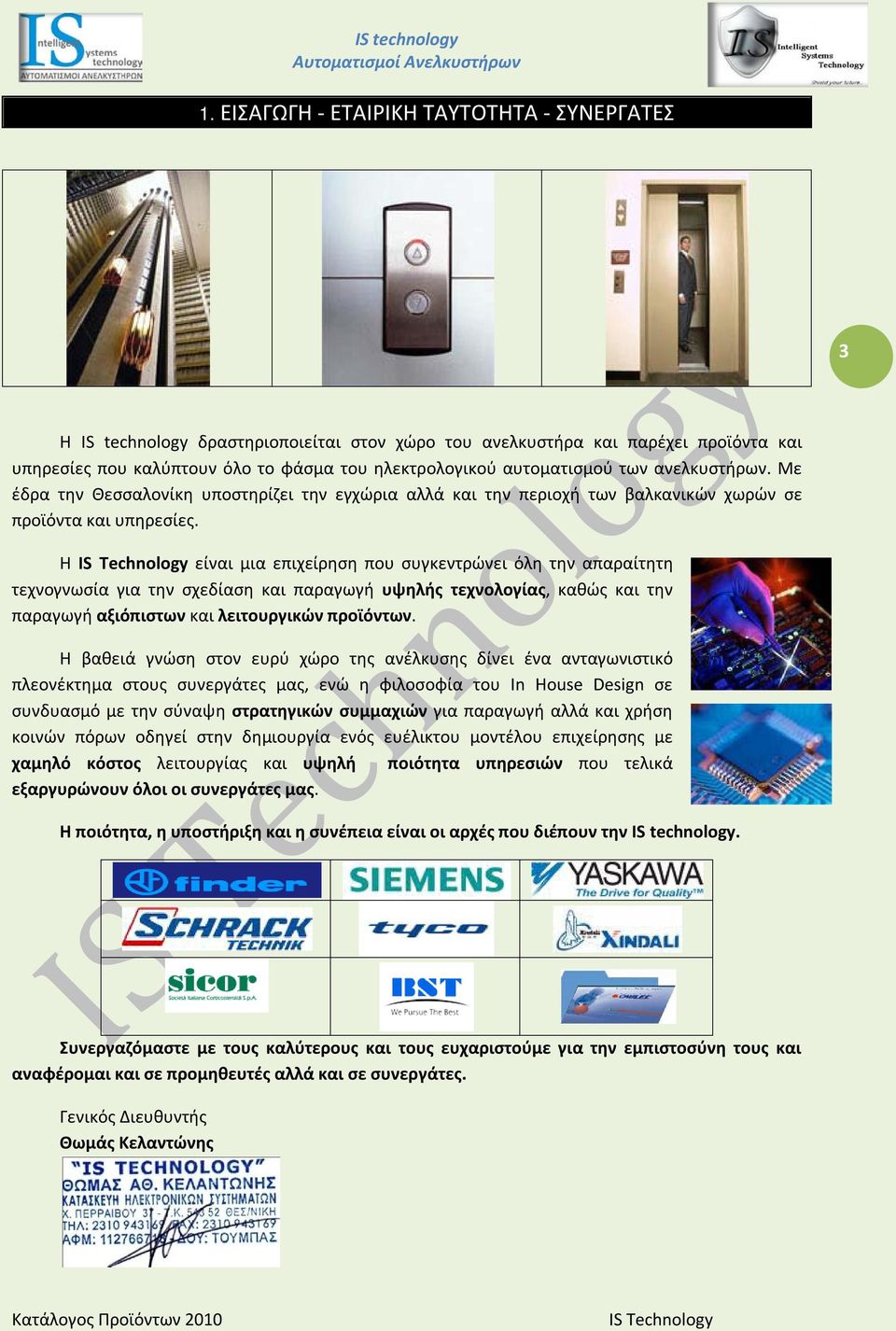

3 1. ΕΙΣΑΓΩΓΗ - ΕΤΑΙΡΙΚΗ ΤΑΥΤΟΤΗΤΑ - ΣΥΝΕΡΓΑΤΕΣ 3 Η IS technology δραστηριοποιείται στον χώρο του ανελκυστήρα και παρέχει προϊόντα και υπηρεσίες που καλύπτουν όλο το φάσμα του ηλεκτρολογικού αυτοματισμού των ανελκυστήρων. Με έδρα την Θεσσαλονίκη υποστηρίζει την εγχώρια αλλά και την περιοχή των βαλκανικών χωρών σε προϊόντα και υπηρεσίες. Η είναι μια επιχείρηση που συγκεντρώνει όλη την απαραίτητη τεχνογνωσία για την σχεδίαση και παραγωγή υψηλής τεχνολογίας, καθώς και την παραγωγή αξιόπιστων και λειτουργικών προϊόντων. Η βαθειά γνώση στον ευρύ χώρο της ανέλκυσης δίνει ένα ανταγωνιστικό πλεονέκτημα στους συνεργάτες μας, ενώ η φιλοσοφία του In House Design σε συνδυασμό με την σύναψη στρατηγικών συμμαχιών για παραγωγή αλλά και χρήση κοινών πόρων οδηγεί στην δημιουργία ενός ευέλικτου μοντέλου επιχείρησης με χαμηλό κόστος λειτουργίας και υψηλή ποιότητα υπηρεσιών που τελικά εξαργυρώνουν όλοι οι συνεργάτες μας. Η ποιότητα, η υποστήριξη και η συνέπεια είναι οι αρχές που διέπουν την IS technology. Συνεργαζόμαστε με τους καλύτερους και τους ευχαριστούμε για την εμπιστοσύνη τους και αναφέρομαι και σε προμηθευτές αλλά και σε συνεργάτες. Γενικός Διευθυντής Θωμάς Κελαντώνης

4 2. ΠΙΝΑΚΕΣ ΑΝΕΛΚΥΣΤΗΡΩΝ 2.1 Πίνακες Ανελκυστήρων Σειρά High Standard: ISL-V4 Πίνακας ISL_V4 για ηλεκτρικούς ανελκυστήρες με ρυθμιστή στροφών Πίνακας ISL_V4 για υδραυλικούς ανελκυστήρες (ή μηχανικούς 2 ταχυτήτων) 4 Βασικό Προϊόν Τιμοκαταλόγου: 8 Στάσεις (στάσεις έως 32 / τετράπλεξ) Αναγγελία και Μουσική Απεγκλωβισμός (+ UPS) Οθόνη προγραμματισμού (4 πρώτες παραγγελίες) Αντιηλεκτροπληξιακό (με 220V φωτισμό θαλάμου) Ρελέ Ισχύος Siemens - Schrack Βοηθητικά ρελέ Finder Inverter Yaskawa L1000A Χειριστήριο Προγραμματισμού VVVF 2 Πουράκια + μαγνήτες για 8 στάσεις Πρίζα Σούκου Εξωτερικό Stop Μηχανοστασίου Ένδειξη όροφος σε στάση Διακόπτης Ενεργοποίησης Απεγκλωβισμού Στην τιμή δεν περιλαμβάνεται: Bistable Revision Θαλάμου USB Stick Αναγγελίας Τερματικοί διακόπτες Επέκταση Κλήσεων Άνω των 8ορόφων. Βασικό Προϊόν Τιμοκαταλόγου: 8 Στάσεις (στάσεις έως 32 / τετράπλεξ) Απεγκλωβισμός Αντιηλεκτροπληξιακό (με 220V φωτισμό θαλάμου) Ρελέ Ισχύος Siemens - Schrack Βοηθητικά ρελέ Finder Συμβατό με BLAIN, IGV, GMV. 4 Πουράκια + μαγνήτες για 6 στάσεις Πρίζα Σούκου Εξωτερικό Stop Μηχανοστασίου Ένδειξη όροφος σε στάση Διακόπτης Ενεργοποίησης Απεγκλωβισμού Στην τιμή δεν περιλαμβάνεται: Bistable Τερματικοί διακόπτες Revision Θαλάμου Αναγγελία και Μουσική (USB Stick Αναγγελίας) Οθόνη προγραμματισμού Θερμικό Ισχύος Επέκταση Κλήσεων Άνω των 8ορόφων. Τεχνικές Προδιαγραφές Τάση Ασφαλιστικού 110Vac Τάση Ενδεικτικών +24Vdc (12Vdc Κατόπιν Παραγγελίας) Γενικό Ενδεικτικών Προγραμματιζόμενο + / - Γενικό Κλήσεων - 24Vdc Γενικό Εκλήθη + 24Vdc Φωτισμός Φρεατίου 220Vac Φωτισμός Θαλάμου 220Vac ή 42/20Vac Αριθμός Μαγνητικών 2 (Μηχανικά) / 4 (Υδραυλικά) + 2 προτερματικά Display Ψυχρές Επαφές / ABCD

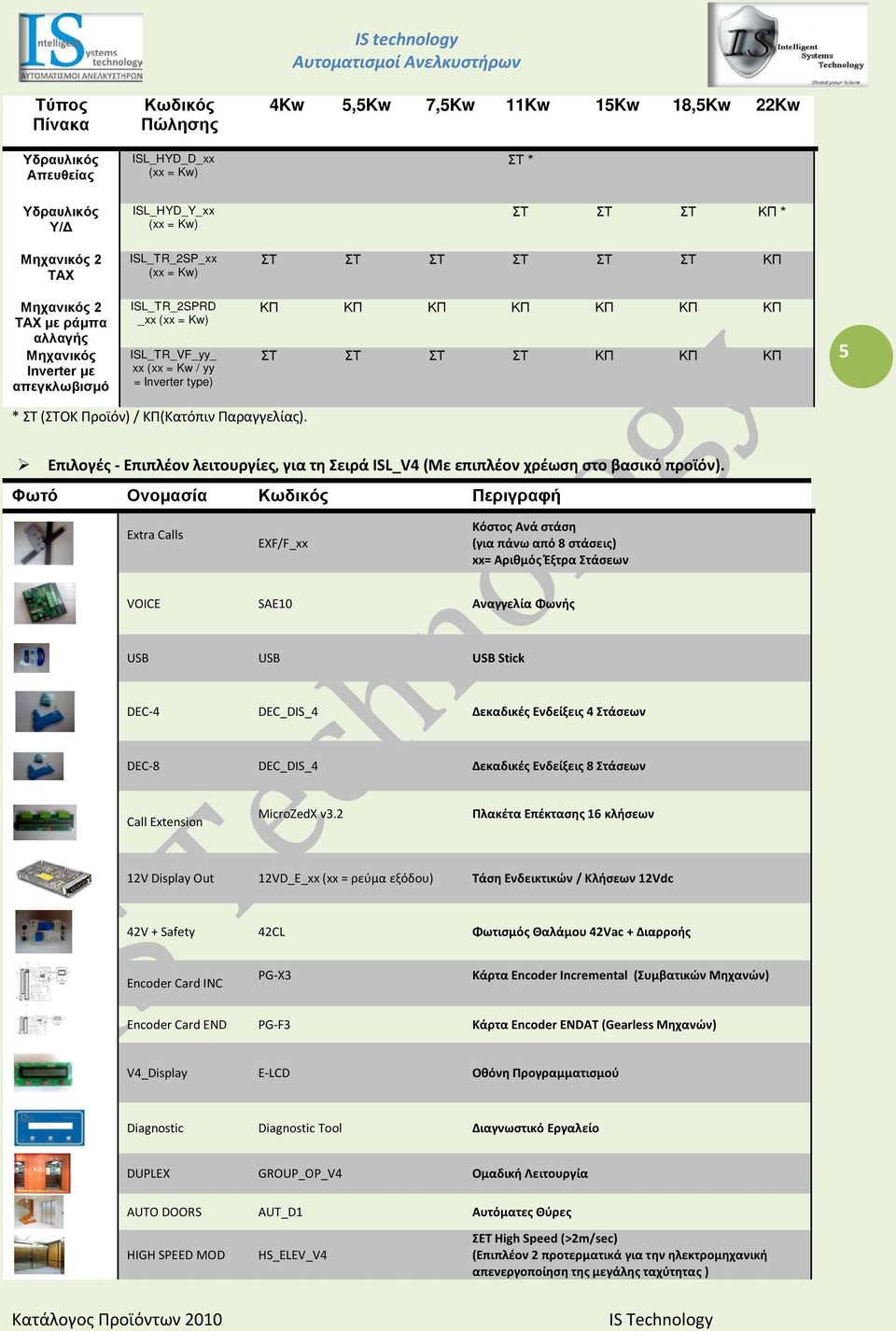

5 Τύπος Πίνακα Κωδικός Πώλησης 4Kw 5,5Kw 7,5Kw 11Kw 15Kw 18,5Kw 22Kw Υδραυλικός Απευθείας ISL_HYD_D_xx ΣΤ * Υδραυλικός Υ/Δ ISL_HYD_Y_xx ΣΤ ΣΤ ΣΤ ΚΠ * Μηχανικός 2 ΤΑΧ ISL_TR_2SP_xx ΣΤ ΣΤ ΣΤ ΣΤ ΣΤ ΣΤ ΚΠ Μηχανικός 2 ΤΑΧ με ράμπα αλλαγής Μηχανικός Inverter με απεγκλωβισμό ISL_TR_2SPRD _xx ISL_TR_VF_yy_ xx (xx = Kw / yy = Inverter type) ΚΠ ΚΠ ΚΠ ΚΠ ΚΠ ΚΠ ΚΠ ΣΤ ΣΤ ΣΤ ΣΤ ΚΠ ΚΠ ΚΠ 5 * ΣΤ (ΣΤΟΚ Προϊόν) / ΚΠ(Κατόπιν Παραγγελίας). Επιλογές - Επιπλέον λειτουργίες, για τη Σειρά ISL_V4 (Με επιπλέον χρέωση στο βασικό προϊόν). Φωτό Ονομασία Κωδικός Περιγραφή Extra Calls EXF/F_xx Κόστος Ανά στάση (για πάνω από 8 στάσεις) xx= Αριθμός Έξτρα Στάσεων VOICE SAE10 Αναγγελία Φωνής USB USB USB Stick DEC-4 DEC_DIS_4 Δεκαδικές Ενδείξεις 4 Στάσεων DEC-8 DEC_DIS_4 Δεκαδικές Ενδείξεις 8 Στάσεων Call Extension MicroZedX v3.2 Πλακέτα Επέκτασης 16 κλήσεων 12V Display Out 12VD_E_xx (xx = ρεύμα εξόδου) Τάση Ενδεικτικών / Κλήσεων 12Vdc 42V + Safety 42CL Φωτισμός Θαλάμου 42Vac + Διαρροής Encoder Card INC PG-X3 Κάρτα Encoder Incremental (Συμβατικών Μηχανών) Encoder Card END PG-F3 Κάρτα Encoder ENDAT (Gearless Μηχανών) V4_Display E-LCD Οθόνη Προγραμματισμού Diagnostic Diagnostic Tool Διαγνωστικό Εργαλείο DUPLEX GROUP_OP_V4 Ομαδική Λειτουργία AUTO DOORS AUT_D1 Αυτόματες Θύρες HIGH SPEED MOD HS_ELEV_V4 ΣΕΤ High Speed (>2m/sec) (Επιπλέον 2 προτερματικά για την ηλεκτρομηχανική απενεργοποίηση της μεγάλης ταχύτητας )

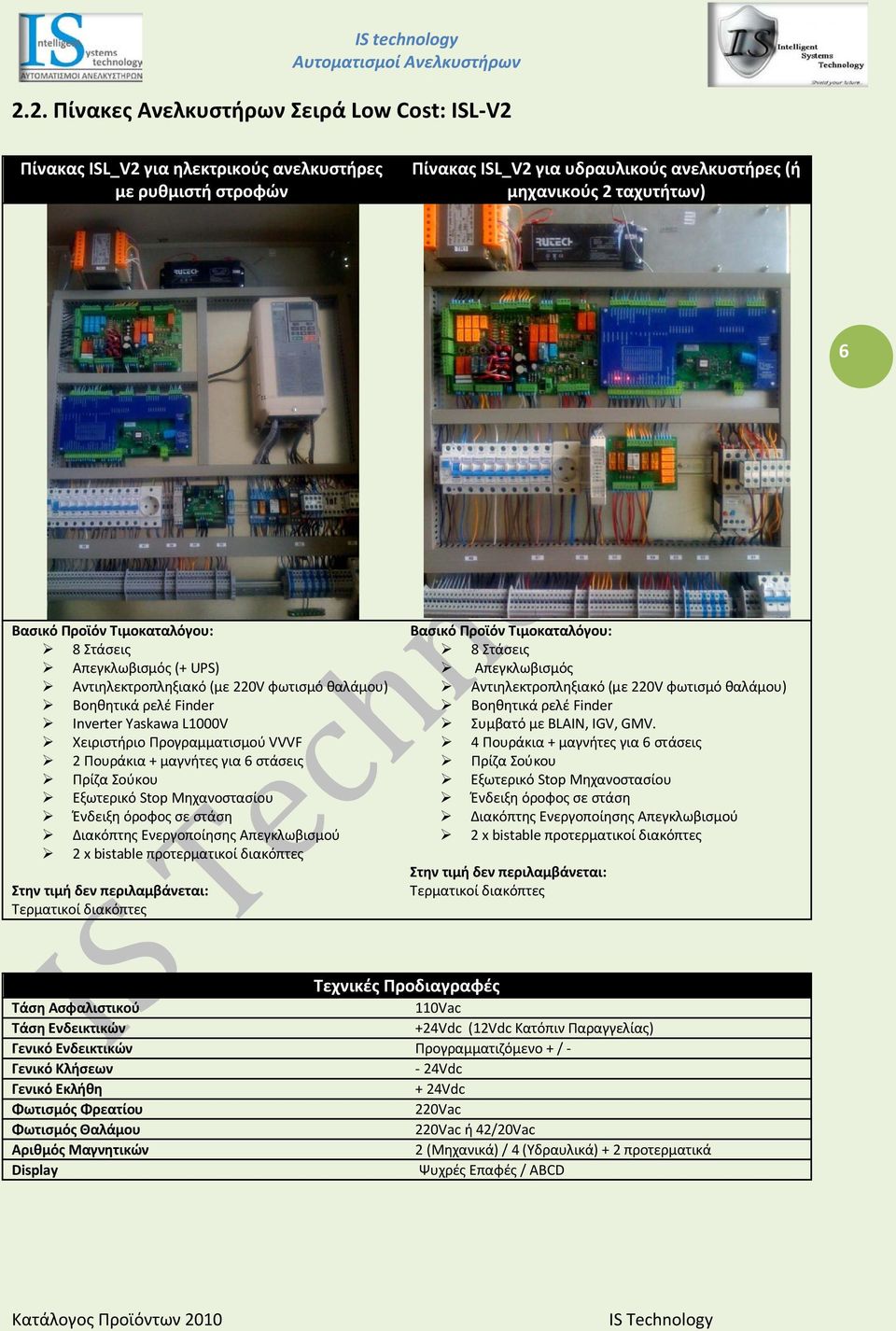

6 2.2. Πίνακες Ανελκυστήρων Σειρά Low Cost: ISL-V2 Πίνακας ISL_V2 για ηλεκτρικούς ανελκυστήρες με ρυθμιστή στροφών Πίνακας ISL_V2 για υδραυλικούς ανελκυστήρες (ή μηχανικούς 2 ταχυτήτων) 6 Βασικό Προϊόν Τιμοκαταλόγου: 8 Στάσεις Απεγκλωβισμός (+ UPS) Αντιηλεκτροπληξιακό (με 220V φωτισμό θαλάμου) Βοηθητικά ρελέ Finder Inverter Yaskawa L1000V Χειριστήριο Προγραμματισμού VVVF 2 Πουράκια + μαγνήτες για 6 στάσεις Πρίζα Σούκου Εξωτερικό Stop Μηχανοστασίου Ένδειξη όροφος σε στάση Διακόπτης Ενεργοποίησης Απεγκλωβισμού 2 x bistable προτερματικοί διακόπτες Στην τιμή δεν περιλαμβάνεται: Τερματικοί διακόπτες Βασικό Προϊόν Τιμοκαταλόγου: 8 Στάσεις Απεγκλωβισμός Αντιηλεκτροπληξιακό (με 220V φωτισμό θαλάμου) Βοηθητικά ρελέ Finder Συμβατό με BLAIN, IGV, GMV. 4 Πουράκια + μαγνήτες για 6 στάσεις Πρίζα Σούκου Εξωτερικό Stop Μηχανοστασίου Ένδειξη όροφος σε στάση Διακόπτης Ενεργοποίησης Απεγκλωβισμού 2 x bistable προτερματικοί διακόπτες Στην τιμή δεν περιλαμβάνεται: Τερματικοί διακόπτες Τεχνικές Προδιαγραφές Τάση Ασφαλιστικού 110Vac Τάση Ενδεικτικών +24Vdc (12Vdc Κατόπιν Παραγγελίας) Γενικό Ενδεικτικών Προγραμματιζόμενο + / - Γενικό Κλήσεων - 24Vdc Γενικό Εκλήθη + 24Vdc Φωτισμός Φρεατίου 220Vac Φωτισμός Θαλάμου 220Vac ή 42/20Vac Αριθμός Μαγνητικών 2 (Μηχανικά) / 4 (Υδραυλικά) + 2 προτερματικά Display Ψυχρές Επαφές / ABCD

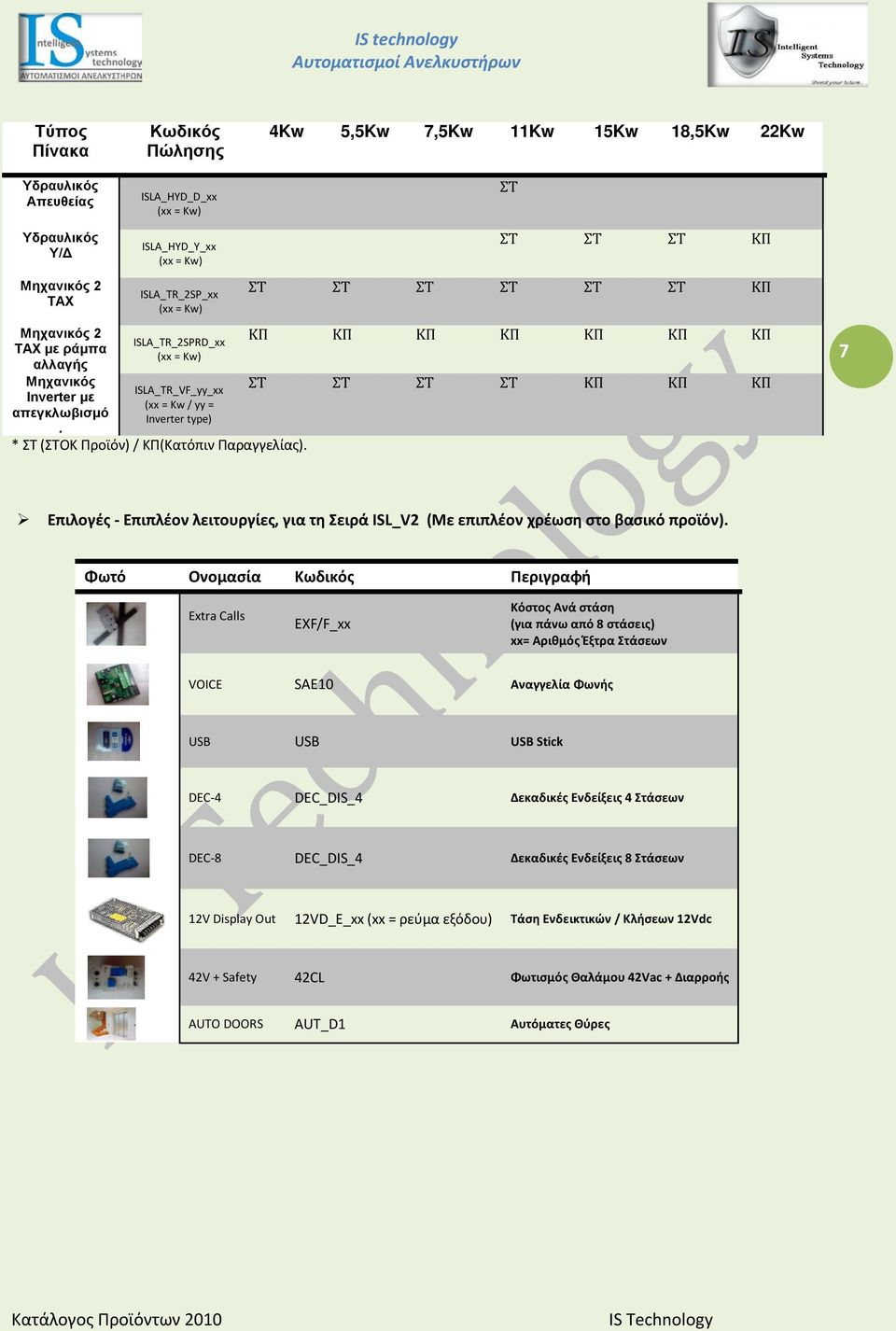

7 Τύπος Πίνακα Υδραυλικός Απευθείας Κωδικός Πώλησης ISLA_HYD_D_xx 4Kw 5,5Kw 7,5Kw 11Kw 15Kw 18,5Kw 22Kw ΣΤ Υδραυλικός Υ/Δ Μηχανικός 2 ΤΑΧ Μηχανικός 2 ΤΑΧ με ράμπα αλλαγής Μηχανικός Inverter με απεγκλωβισμό. ISLA_HYD_Y_xx ISLA_TR_2SP_xx ISLA_TR_2SPRD_xx ISLA_TR_VF_yy_xx (xx = Kw / yy = Inverter type) * ΣΤ (ΣΤΟΚ Προϊόν) / ΚΠ(Κατόπιν Παραγγελίας). ΣΤ ΣΤ ΣΤ ΚΠ ΣΤ ΣΤ ΣΤ ΣΤ ΣΤ ΣΤ ΚΠ ΚΠ ΚΠ ΚΠ ΚΠ ΚΠ ΚΠ ΚΠ ΣΤ ΣΤ ΣΤ ΣΤ ΚΠ ΚΠ ΚΠ 7 Επιλογές - Επιπλέον λειτουργίες, για τη Σειρά ISL_V2 (Με επιπλέον χρέωση στο βασικό προϊόν). Φωτό Ονομασία Κωδικός Περιγραφή Extra Calls EXF/F_xx Κόστος Ανά στάση (για πάνω από 8 στάσεις) xx= Αριθμός Έξτρα Στάσεων VOICE SAE10 Αναγγελία Φωνής USB USB USB Stick DEC-4 DEC_DIS_4 Δεκαδικές Ενδείξεις 4 Στάσεων DEC-8 DEC_DIS_4 Δεκαδικές Ενδείξεις 8 Στάσεων 12V Display Out 12VD_E_xx (xx = ρεύμα εξόδου) Τάση Ενδεικτικών / Κλήσεων 12Vdc 42V + Safety 42CL Φωτισμός Θαλάμου 42Vac + Διαρροής AUTO DOORS AUT_D1 Αυτόματες Θύρες

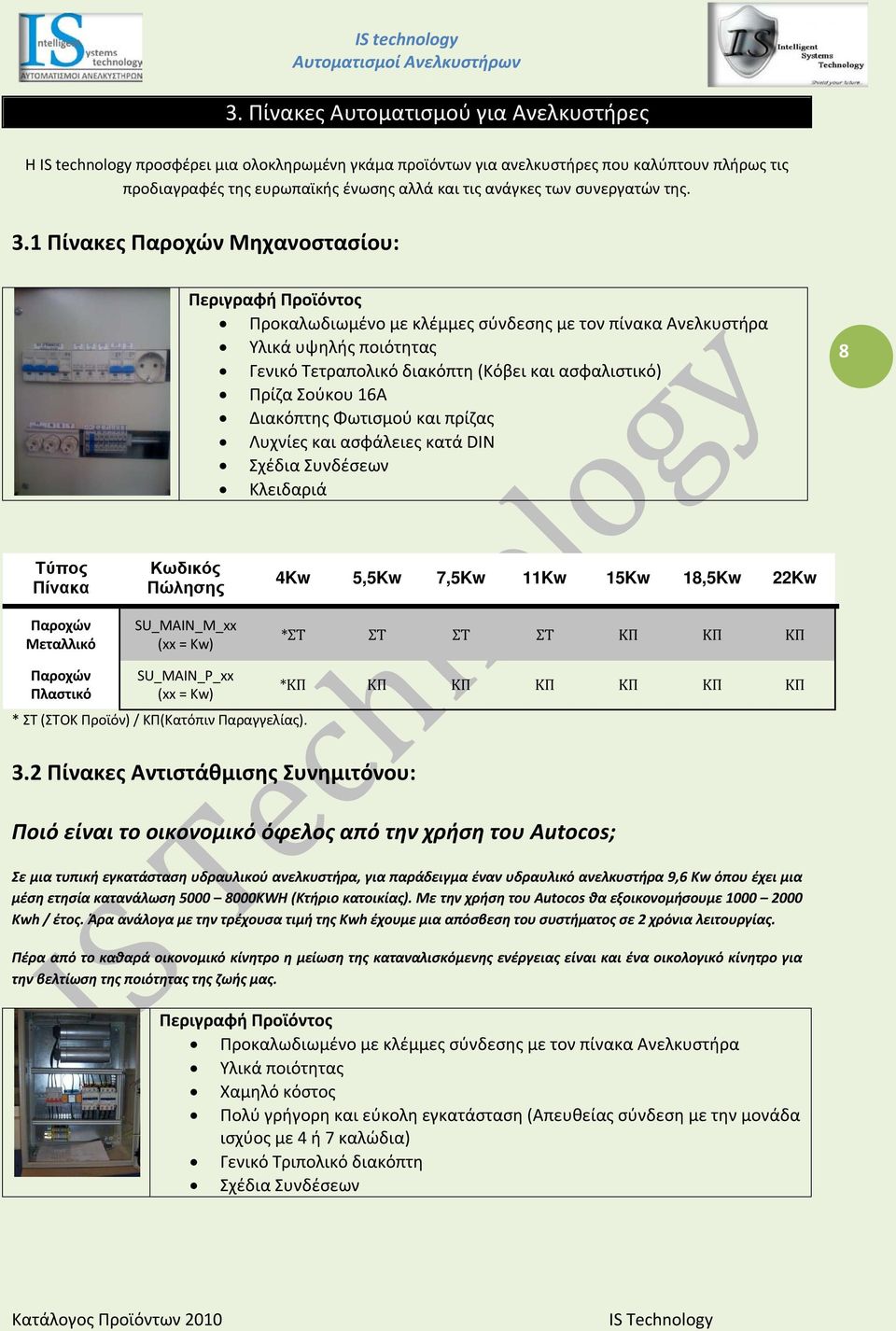

8 3. Πίνακες Αυτοματισμού για Ανελκυστήρες Η IS technology προσφέρει μια ολοκληρωμένη γκάμα προϊόντων για ανελκυστήρες που καλύπτουν πλήρως τις προδιαγραφές της ευρωπαϊκής ένωσης αλλά και τις ανάγκες των συνεργατών της. 3.1 Πίνακες Παροχών Μηχανοστασίου: Περιγραφή Προϊόντος Προκαλωδιωμένο με κλέμμες σύνδεσης με τον πίνακα Ανελκυστήρα Υλικά υψηλής ποιότητας Γενικό Τετραπολικό διακόπτη (Κόβει και ασφαλιστικό) Πρίζα Σούκου 16Α Διακόπτης Φωτισμού και πρίζας Λυχνίες και ασφάλειες κατά DIN Σχέδια Συνδέσεων Κλειδαριά 8 Τύπος Πίνακα Παροχών Μεταλλικό Κωδικός Πώλησης SU_MAIN_M_xx 4Kw 5,5Kw 7,5Kw 11Kw 15Kw 18,5Kw 22Kw *ΣΤ ΣΤ ΣΤ ΣΤ ΚΠ ΚΠ ΚΠ Παροχών Πλαστικό SU_MAIN_P_xx * ΣΤ (ΣΤΟΚ Προϊόν) / ΚΠ(Κατόπιν Παραγγελίας). *ΚΠ ΚΠ ΚΠ ΚΠ ΚΠ ΚΠ ΚΠ 3.2 Πίνακες Αντιστάθμισης Συνημιτόνου: Ποιό είναι το οικονομικό όφελος από την χρήση του Autocos; Σε μια τυπική εγκατάσταση υδραυλικού ανελκυστήρα, για παράδειγμα έναν υδραυλικό ανελκυστήρα 9,6 Kw όπου έχει μια μέση ετησία κατανάλωση KWH (Κτήριο κατοικίας). Με την χρήση του Autocos θα εξοικονομήσουμε Kwh / έτος. Άρα ανάλογα με την τρέχουσα τιμή της Kwh έχουμε μια απόσβεση του συστήματος σε 2 χρόνια λειτουργίας. Πέρα από το καθαρά οικονομικό κίνητρο η μείωση της καταναλισκόμενης ενέργειας είναι και ένα οικολογικό κίνητρο για την βελτίωση της ποιότητας της ζωής μας. Περιγραφή Προϊόντος Προκαλωδιωμένο με κλέμμες σύνδεσης με τον πίνακα Ανελκυστήρα Υλικά ποιότητας Χαμηλό κόστος Πολύ γρήγορη και εύκολη εγκατάσταση (Απευθείας σύνδεση με την μονάδα ισχύος με 4 ή 7 καλώδια) Γενικό Τριπολικό διακόπτη Σχέδια Συνδέσεων

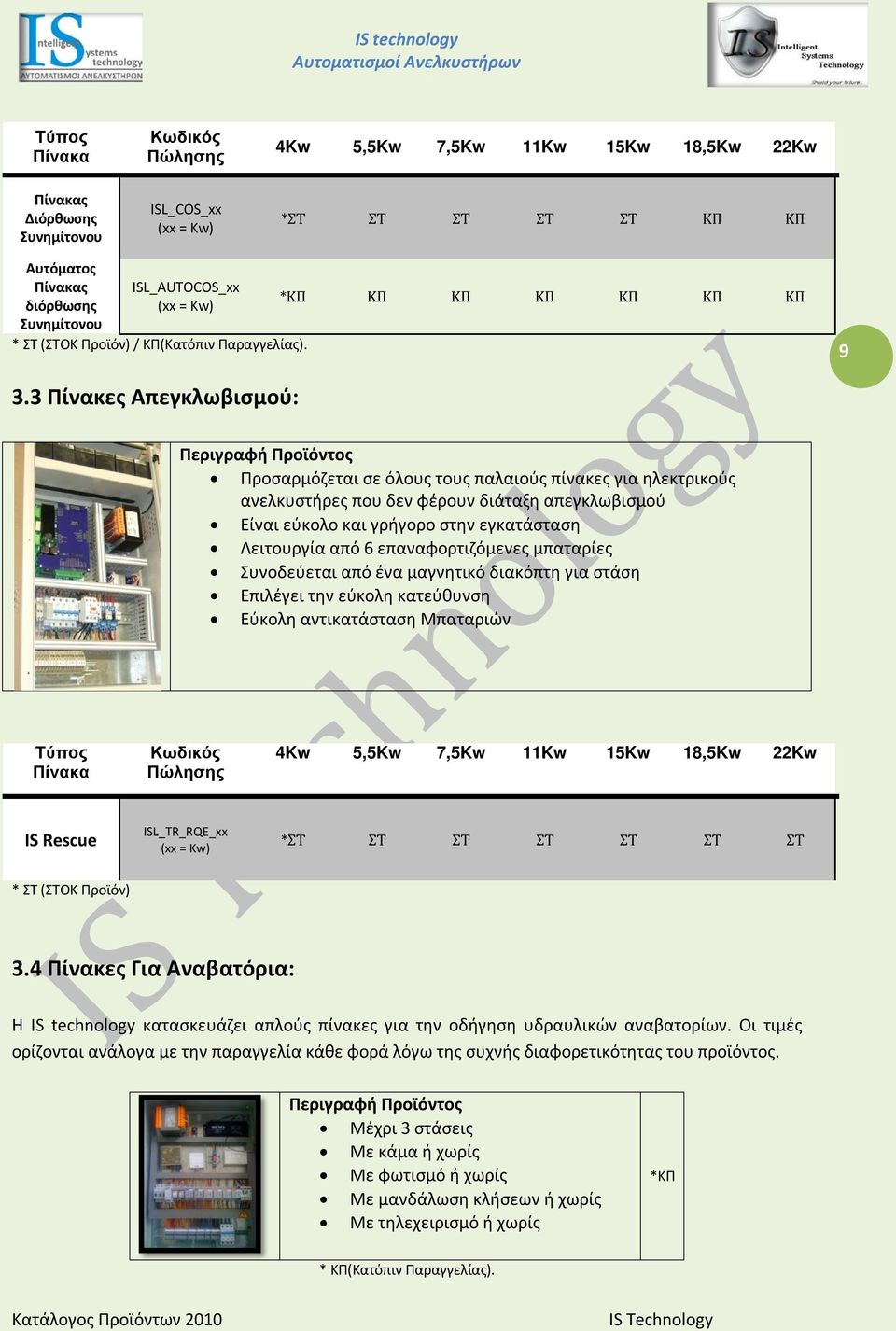

9 Τύπος Πίνακα Κωδικός Πώλησης 4Kw 5,5Kw 7,5Kw 11Kw 15Kw 18,5Kw 22Kw Πίνακας Διόρθωσης Συνημίτονου ISL_COS_xx *ΣΤ ΣΤ ΣΤ ΣΤ ΣΤ ΚΠ ΚΠ Αυτόματος Πίνακας διόρθωσης Συνημίτονου ISL_AUTOCOS_xx * ΣΤ (ΣΤΟΚ Προϊόν) / ΚΠ(Κατόπιν Παραγγελίας). *ΚΠ ΚΠ ΚΠ ΚΠ ΚΠ ΚΠ ΚΠ Πίνακες Απεγκλωβισμού: Περιγραφή Προϊόντος Προσαρμόζεται σε όλους τους παλαιούς πίνακες για ηλεκτρικούς ανελκυστήρες που δεν φέρουν διάταξη απεγκλωβισμού Είναι εύκολο και γρήγορο στην εγκατάσταση Λειτουργία από 6 επαναφορτιζόμενες μπαταρίες Συνοδεύεται από ένα μαγνητικό διακόπτη για στάση Επιλέγει την εύκολη κατεύθυνση Εύκολη αντικατάσταση Μπαταριών Τύπος Πίνακα Κωδικός Πώλησης 4Kw 5,5Kw 7,5Kw 11Kw 15Kw 18,5Kw 22Kw IS Rescue ISL_TR_RQE_xx *ΣΤ ΣΤ ΣΤ ΣΤ ΣΤ ΣΤ ΣΤ * ΣΤ (ΣΤΟΚ Προϊόν) 3.4 Πίνακες Για Αναβατόρια: Η IS technology κατασκευάζει απλούς πίνακες για την οδήγηση υδραυλικών αναβατορίων. Οι τιμές ορίζονται ανάλογα με την παραγγελία κάθε φορά λόγω της συχνής διαφορετικότητας του προϊόντος. Περιγραφή Προϊόντος Μέχρι 3 στάσεις Με κάμα ή χωρίς Με φωτισμό ή χωρίς Με μανδάλωση κλήσεων ή χωρίς Με τηλεχειρισμό ή χωρίς *ΚΠ * ΚΠ(Κατόπιν Παραγγελίας).

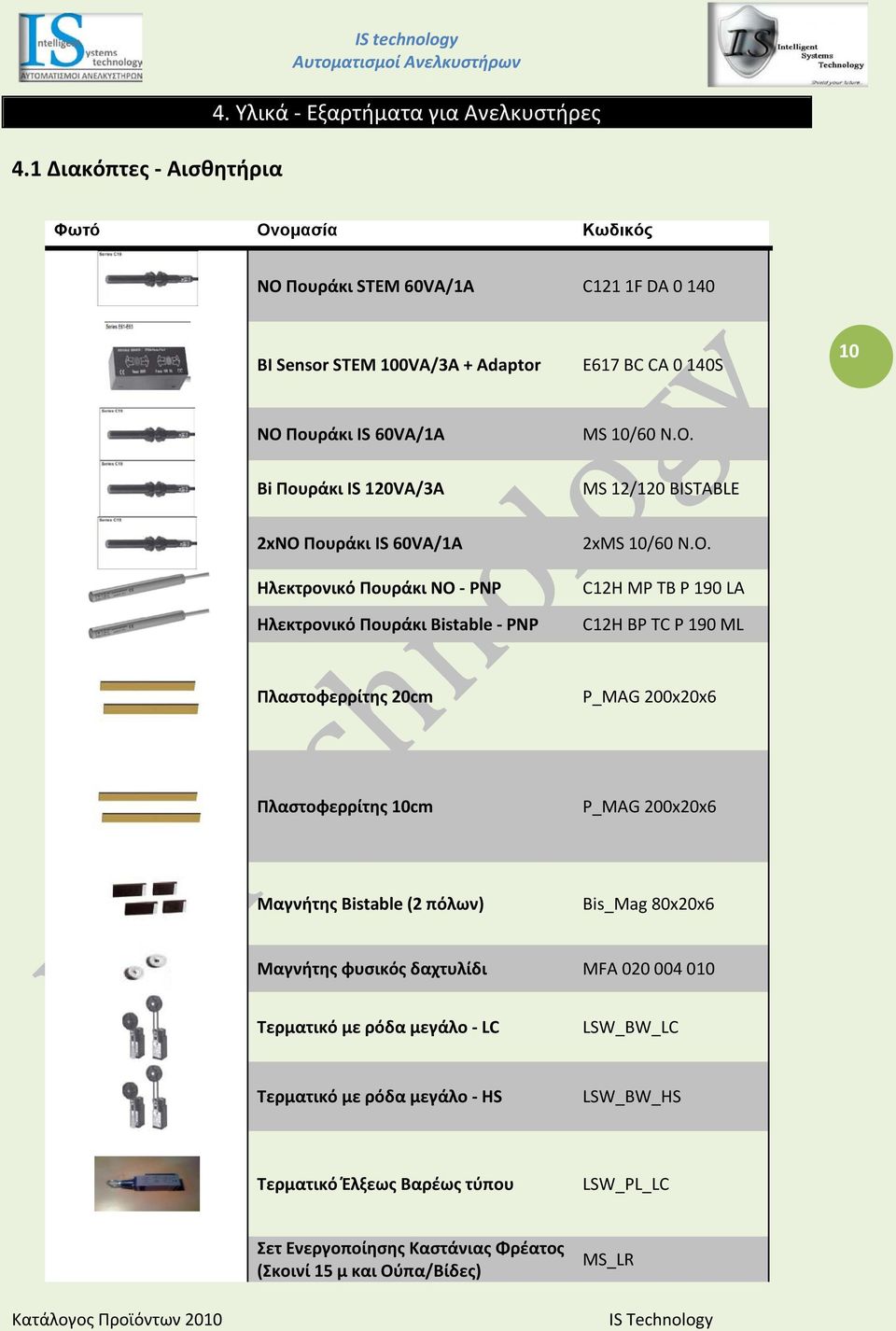

10 4.1 Διακόπτες - Αισθητήρια IS technology 4. Υλικά - Εξαρτήματα για Ανελκυστήρες Φωτό Ονομασία Κωδικός NO Πουράκι STEM 60VA/1A C121 1F DA BI Sensor STEM 100VA/3A + Adaptor E617 BC CA 0 140S 10 NO Πουράκι IS 60VA/1A MS 10/60 N.O. Bi Πουράκι IS 120VA/3A MS 12/120 BISTABLE 2xNO Πουράκι IS 60VA/1A Ηλεκτρονικό Πουράκι ΝΟ - PNP Ηλεκτρονικό Πουράκι Bistable - PNP 2xMS 10/60 N.O. C12H MP TB P 190 LA C12H BP TC P 190 ML Πλαστοφερρίτης 20cm P_MAG 200x20x6 Πλαστοφερρίτης 10cm P_MAG 200x20x6 Μαγνήτης Bistable (2 πόλων) Bis_Mag 80x20x6 Μαγνήτης φυσικός δαχτυλίδι MFA Τερματικό με ρόδα μεγάλο - LC LSW_BW_LC Τερματικό με ρόδα μεγάλο - HS LSW_BW_HS Τερματικό Έλξεως Βαρέως τύπου LSW_PL_LC Σετ Ενεργοποίησης Καστάνιας Φρέατος (Σκοινί 15 μ και Ούπα/Βίδες) MS_LR

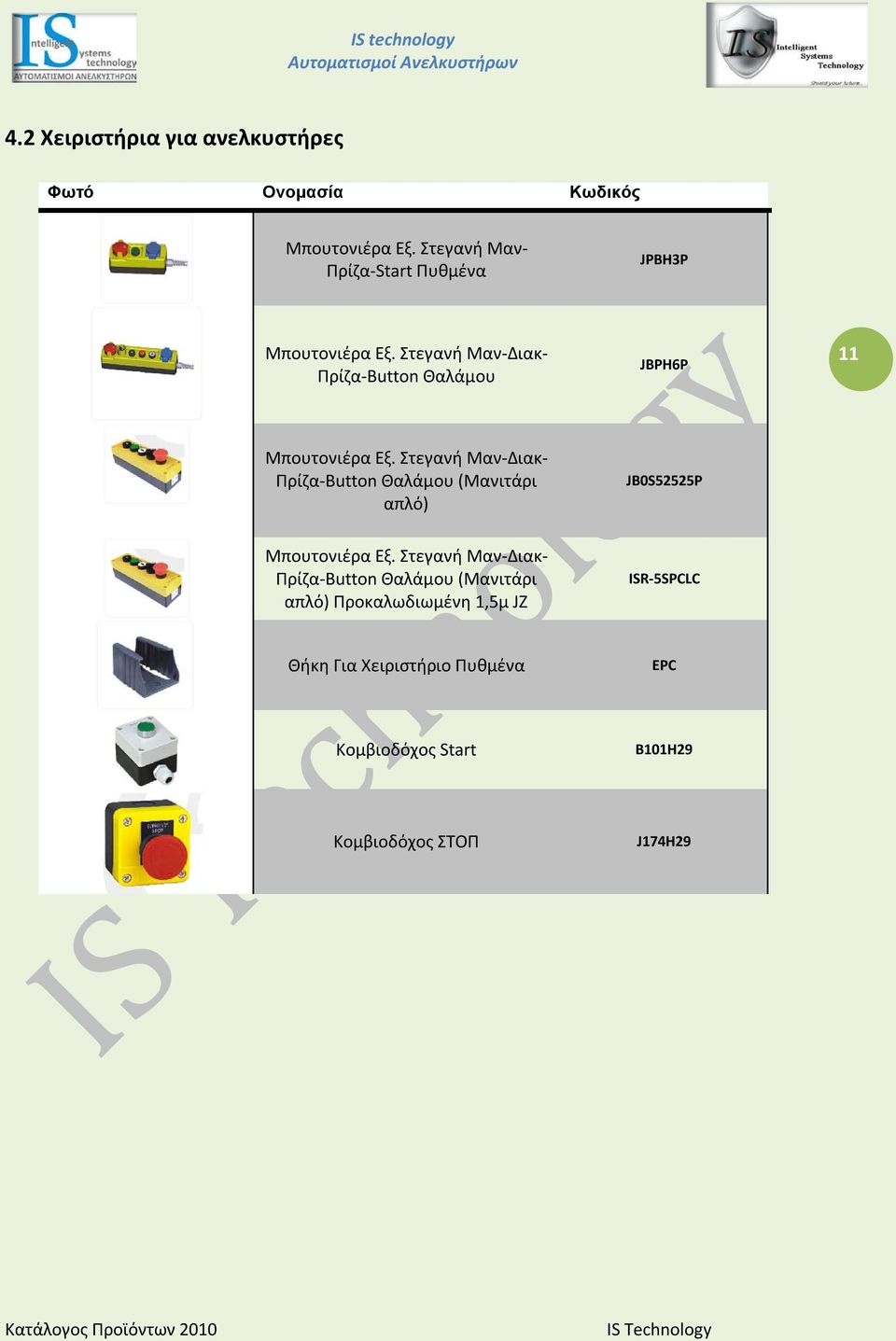

11 4.2 Χειριστήρια για ανελκυστήρες Φωτό Ονομασία Κωδικός Μπουτονιέρα Εξ. Στεγανή Μαν- Πρίζα-Start Πυθμένα JPBH3P Μπουτονιέρα Εξ. Στεγανή Μαν-Διακ- Πρίζα-Button Θαλάμου JBPH6P 11 Μπουτονιέρα Εξ. Στεγανή Μαν-Διακ- Πρίζα-Button Θαλάμου (Μανιτάρι απλό) JB0S52525P Μπουτονιέρα Εξ. Στεγανή Μαν-Διακ- Πρίζα-Button Θαλάμου (Μανιτάρι απλό) Προκαλωδιωμένη 1,5μ JZ ISR-5SPCLC Θήκη Για Χειριστήριο Πυθμένα EPC Κομβιοδόχος Start Β101Η29 Κομβιοδόχος ΣΤΟΠ J174H29

12 4.3 Φωτισμός Φωτό Ονομασία Κωδικός Καραβοχελώνα Πλαστική TLB Λαμπτήρας Πυρακτώσεως Ε27-25W 2Χ18W ΣΚΑΦΑΚΙ ΣΤΕΓ+ΠΥΚΝΩΤΗ AC7218 L-E27-25W 2x18W FLB 12 Μπαλαντέζα YGD-A-1 LED Spot 3W/12Vdc LED12V_3W LED Spot 3W/220Vac LED220V_3W

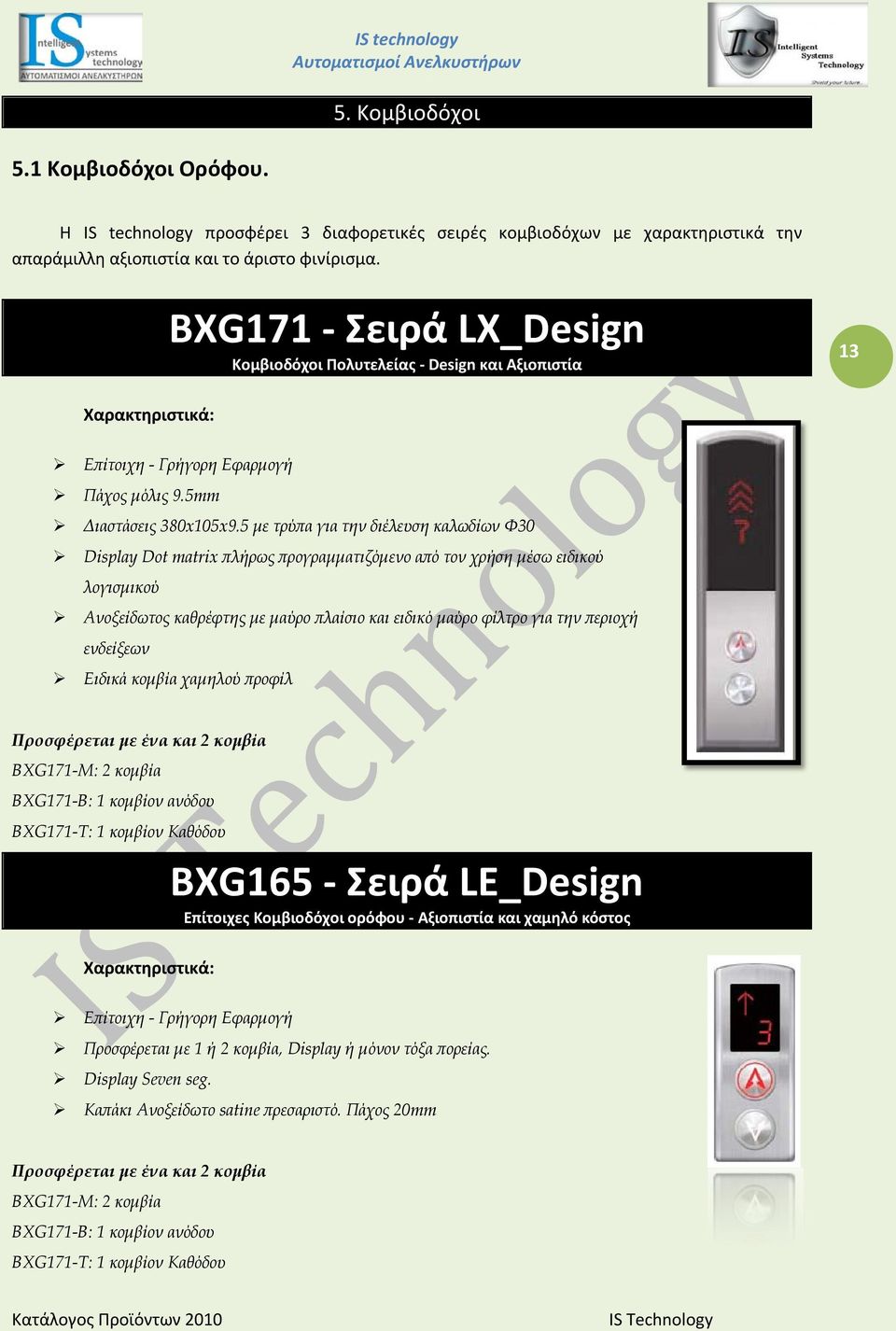

13 5. Κομβιοδόχοι 5.1 Κομβιοδόχοι Ορόφου. Η IS technology προσφέρει 3 διαφορετικές σειρές κομβιοδόχων με χαρακτηριστικά την απαράμιλλη αξιοπιστία και το άριστο φινίρισμα. BXG171 - Σειρά LX_Design Κομβιοδόχοι Πολυτελείας - Design και Αξιοπιστία 13 Χαρακτηριστικά: Επίτοιχη - Γρήγορη Εφαρμογή Πάχος μόλις 9.5mm Διαστάσεις 380x105x9.5 με τρύπα για την διέλευση καλωδίων Φ30 Display Dot matrix πλήρως προγραμματιζόμενο από τον χρήση μέσω ειδικού λογισμικού Ανοξείδωτος καθρέφτης με μαύρο πλαίσιο και ειδικό μαύρο φίλτρο για την περιοχή ενδείξεων Ειδικά κομβία χαμηλού προφίλ Προσφέρεται με ένα και 2 κομβία BXG171-M: 2 κομβία BXG171-Β: 1 κομβίον ανόδου BXG171-Τ: 1 κομβίον Καθόδου BXG165 - Σειρά LΕ_Design Επίτοιχες Κομβιοδόχοι ορόφου - Αξιοπιστία και χαμηλό κόστος Χαρακτηριστικά: Επίτοιχη - Γρήγορη Εφαρμογή Προσφέρεται με 1 ή 2 κομβία, Display ή μόνον τόξα πορείας. Display Seven seg. Καπάκι Ανοξείδωτο satine πρεσαριστό. Πάχος 20mm Προσφέρεται με ένα και 2 κομβία BXG171-M: 2 κομβία BXG171-Β: 1 κομβίον ανόδου BXG171-Τ: 1 κομβίον Καθόδου

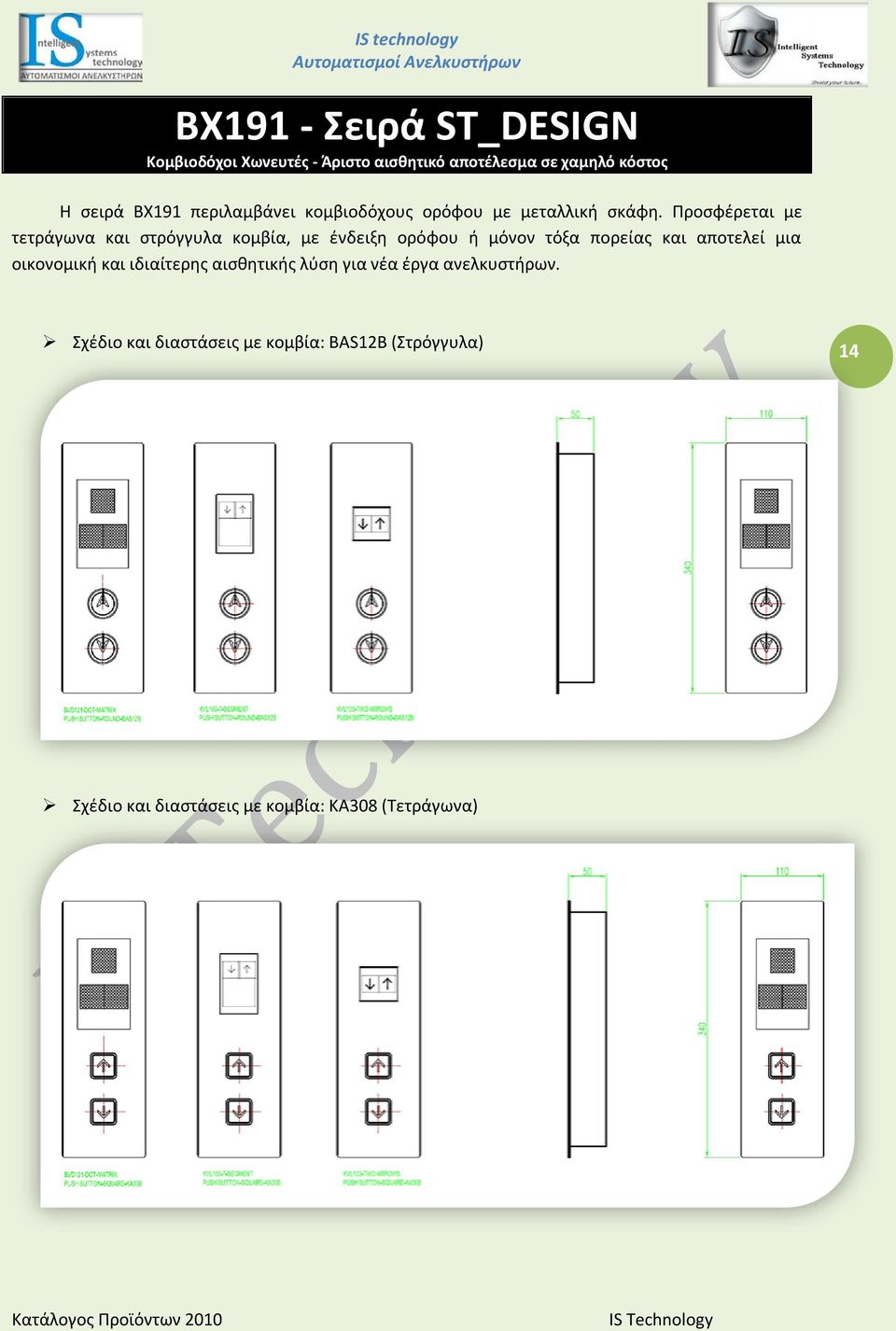

14 ΒΧ191 - Σειρά ST_DESIGN Κομβιοδόχοι Χωνευτές - Άριστο αισθητικό αποτέλεσμα σε χαμηλό κόστος Η σειρά ΒΧ191 περιλαμβάνει κομβιοδόχους ορόφου με μεταλλική σκάφη. Προσφέρεται με τετράγωνα και στρόγγυλα κομβία, με ένδειξη ορόφου ή μόνον τόξα πορείας και αποτελεί μια οικονομική και ιδιαίτερης αισθητικής λύση για νέα έργα ανελκυστήρων. Σχέδιο και διαστάσεις με κομβία: BAS12B (Στρόγγυλα) 14 Σχέδιο και διαστάσεις με κομβία: KA308 (Τετράγωνα)

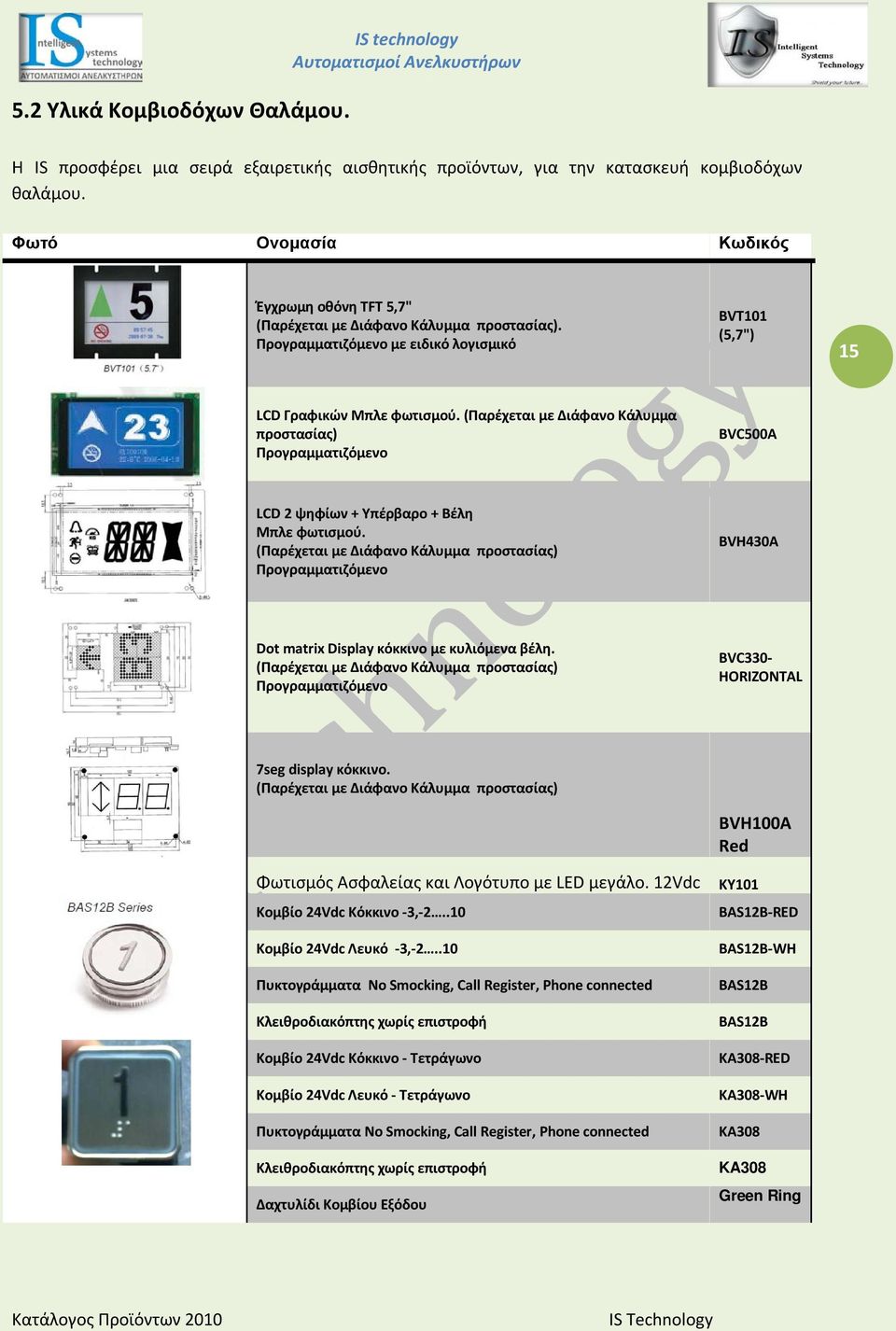

15 5.2 Υλικά Κομβιοδόχων Θαλάμου. IS technology Η IS προσφέρει μια σειρά εξαιρετικής αισθητικής προϊόντων, για την κατασκευή κομβιοδόχων θαλάμου. Φωτό Ονομασία Κωδικός Έγχρωμη οθόνη TFT 5,7" (Παρέχεται με Διάφανο Κάλυμμα προστασίας). Προγραμματιζόμενο με ειδικό λογισμικό BVT101 (5,7") 15 LCD Γραφικών Μπλε φωτισμού. (Παρέχεται με Διάφανο Κάλυμμα προστασίας) Προγραμματιζόμενο BVC500A LCD 2 ψηφίων + Υπέρβαρο + Βέλη Μπλε φωτισμού. (Παρέχεται με Διάφανο Κάλυμμα προστασίας) Προγραμματιζόμενο BVH430A Dot matrix Display κόκκινο με κυλιόμενα βέλη. (Παρέχεται με Διάφανο Κάλυμμα προστασίας) Προγραμματιζόμενο BVC330- HORIZONTAL 7seg display κόκκινο. (Παρέχεται με Διάφανο Κάλυμμα προστασίας) Φωτισμός Ασφαλείας και Λογότυπο με LED μεγάλο. 12Vdc Κομβίο 24Vdc Κόκκινο -3, Κομβίο 24Vdc Λευκό -3, Πυκτογράμματα No Smocking, Call Register, Phone connected Κλειθροδιακόπτης χωρίς επιστροφή Κομβίο 24Vdc Κόκκινο - Τετράγωνο Κομβίο 24Vdc Λευκό - Τετράγωνο Πυκτογράμματα No Smocking, Call Register, Phone connected Κλειθροδιακόπτης χωρίς επιστροφή Δαχτυλίδι Κομβίου Εξόδου BVH100A Red KY101 BAS12B-RED BAS12B-WH BAS12B BAS12B KA308-RED KA308-WH KA308 KA308 Green Ring

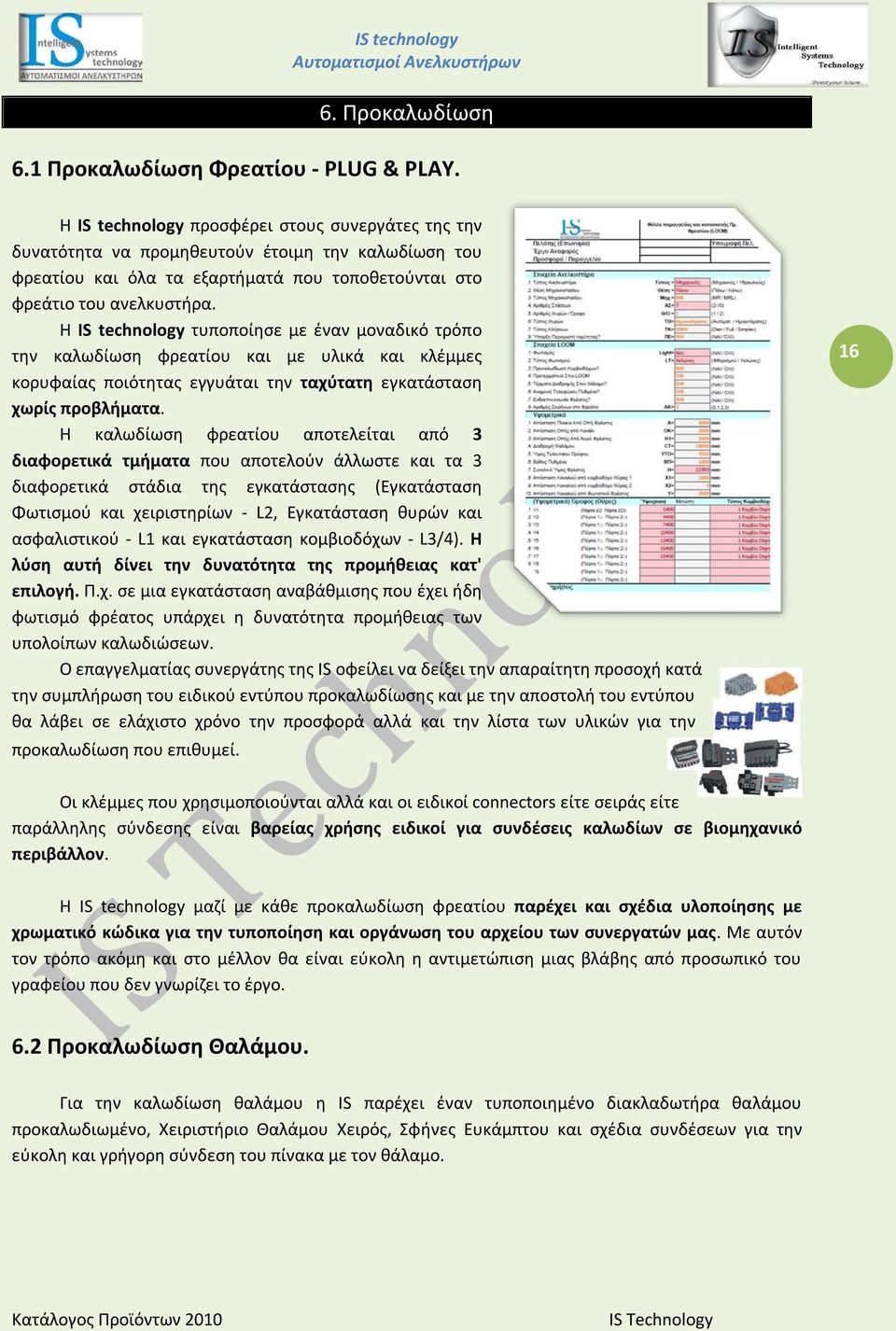

16 6. Προκαλωδίωση 6.1 Προκαλωδίωση Φρεατίου - PLUG & PLAY. Η IS technology προσφέρει στους συνεργάτες της την δυνατότητα να προμηθευτούν έτοιμη την καλωδίωση του φρεατίου και όλα τα εξαρτήματά που τοποθετούνται στο φρεάτιο του ανελκυστήρα. Η IS technology τυποποίησε με έναν μοναδικό τρόπο την καλωδίωση φρεατίου και με υλικά και κλέμμες κορυφαίας ποιότητας εγγυάται την ταχύτατη εγκατάσταση χωρίς προβλήματα. Η καλωδίωση φρεατίου αποτελείται από 3 διαφορετικά τμήματα που αποτελούν άλλωστε και τα 3 διαφορετικά στάδια της εγκατάστασης (Εγκατάσταση Φωτισμού και χειριστηρίων - L2, Εγκατάσταση θυρών και ασφαλιστικού - L1 και εγκατάσταση κομβιοδόχων - L3/4). Η λύση αυτή δίνει την δυνατότητα της προμήθειας κατ' επιλογή. Π.χ. σε μια εγκατάσταση αναβάθμισης που έχει ήδη φωτισμό φρέατος υπάρχει η δυνατότητα προμήθειας των υπολοίπων καλωδιώσεων. Ο επαγγελματίας συνεργάτης της IS οφείλει να δείξει την απαραίτητη προσοχή κατά την συμπλήρωση του ειδικού εντύπου προκαλωδίωσης και με την αποστολή του εντύπου θα λάβει σε ελάχιστο χρόνο την προσφορά αλλά και την λίστα των υλικών για την προκαλωδίωση που επιθυμεί. 16 Οι κλέμμες που χρησιμοποιούνται αλλά και οι ειδικοί connectors είτε σειράς είτε παράλληλης σύνδεσης είναι βαρείας χρήσης ειδικοί για συνδέσεις καλωδίων σε βιομηχανικό περιβάλλον. Η IS technology μαζί με κάθε προκαλωδίωση φρεατίου παρέχει και σχέδια υλοποίησης με χρωματικό κώδικα για την τυποποίηση και οργάνωση του αρχείου των συνεργατών μας. Με αυτόν τον τρόπο ακόμη και στο μέλλον θα είναι εύκολη η αντιμετώπιση μιας βλάβης από προσωπικό του γραφείου που δεν γνωρίζει το έργο. 6.2 Προκαλωδίωση Θαλάμου. Για την καλωδίωση θαλάμου η IS παρέχει έναν τυποποιημένο διακλαδωτήρα θαλάμου προκαλωδιωμένο, Χειριστήριο Θαλάμου Χειρός, Σφήνες Ευκάμπτου και σχέδια συνδέσεων για την εύκολη και γρήγορη σύνδεση του πίνακα με τον θάλαμο.

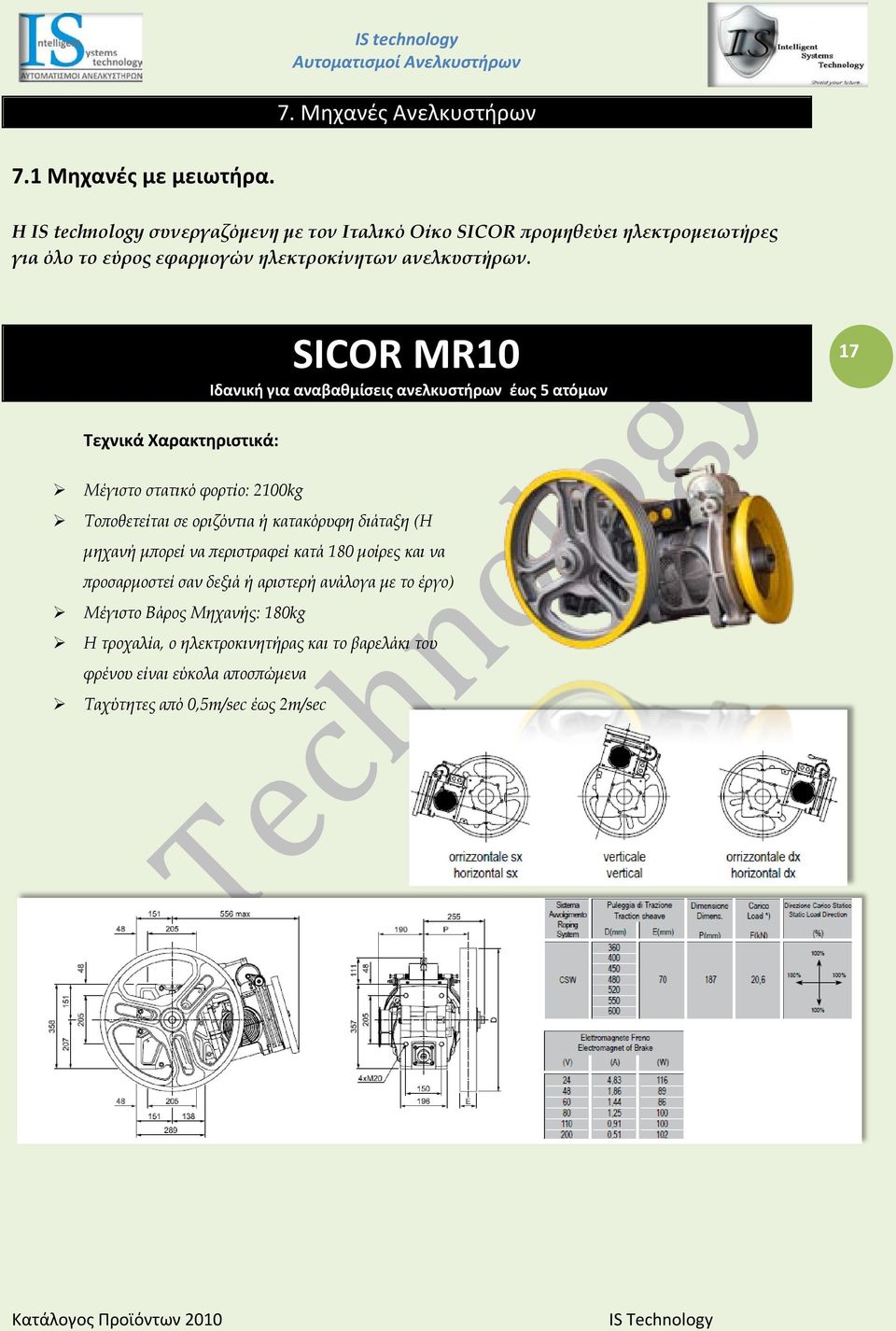

17 7. Μηχανές Ανελκυστήρων 7.1 Μηχανές με μειωτήρα. Η IS technology συνεργαζόμενη με τον Ιταλικό Οίκο SICOR προμηθεύει ηλεκτρομειωτήρες για όλο το εύρος εφαρμογών ηλεκτροκίνητων ανελκυστήρων. SICOR MR10 Ιδανική για αναβαθμίσεις ανελκυστήρων έως 5 ατόμων 17 Τεχνικά Χαρακτηριστικά: Μέγιστο στατικό φορτίο: 2100kg Τοποθετείται σε οριζόντια ή κατακόρυφη διάταξη (Η μηχανή μπορεί να περιστραφεί κατά 180 μοίρες και να προσαρμοστεί σαν δεξιά ή αριστερή ανάλογα με το έργο) Μέγιστο Βάρος Μηχανής: 180kg Η τροχαλία, ο ηλεκτροκινητήρας και το βαρελάκι του φρένου είναι εύκολα αποσπώμενα Ταχύτητες από 0,5m/sec έως 2m/sec

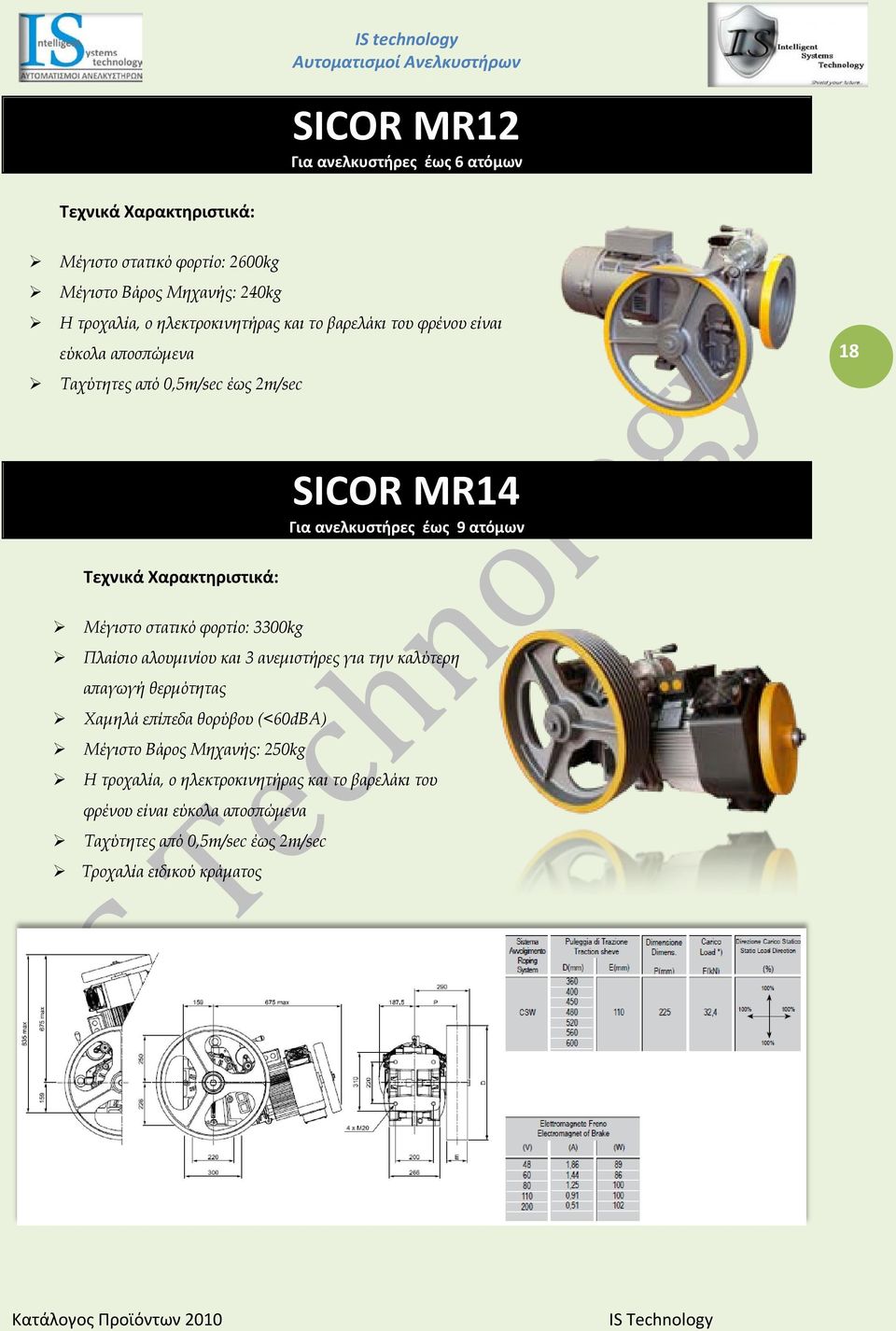

18 SICOR MR12 Για ανελκυστήρες έως 6 ατόμων Τεχνικά Χαρακτηριστικά: Μέγιστο στατικό φορτίο: 2600kg Μέγιστο Βάρος Μηχανής: 240kg Η τροχαλία, ο ηλεκτροκινητήρας και το βαρελάκι του φρένου είναι εύκολα αποσπώμενα Ταχύτητες από 0,5m/sec έως 2m/sec 18 SICOR MR14 Για ανελκυστήρες έως 9 ατόμων Τεχνικά Χαρακτηριστικά: Μέγιστο στατικό φορτίο: 3300kg Πλαίσιο αλουμινίου και 3 ανεμιστήρες για την καλύτερη απαγωγή θερμότητας Χαμηλά επίπεδα θορύβου (<60dBA) Μέγιστο Βάρος Μηχανής: 250kg Η τροχαλία, ο ηλεκτροκινητήρας και το βαρελάκι του φρένου είναι εύκολα αποσπώμενα Ταχύτητες από 0,5m/sec έως 2m/sec Τροχαλία ειδικού κράματος

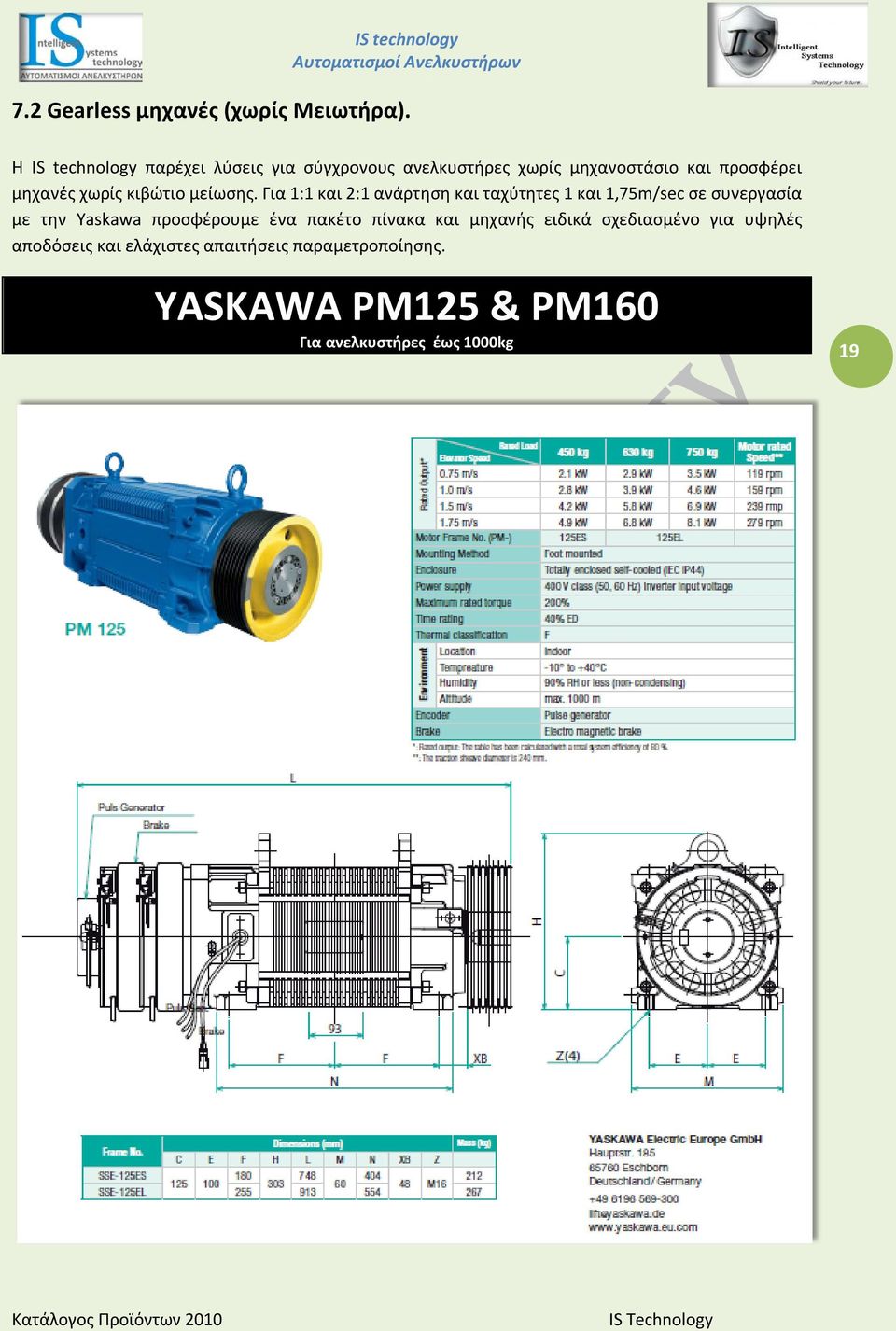

19 7.2 Gearless μηχανές (χωρίς Μειωτήρα). Η IS technology παρέχει λύσεις για σύγχρονους ανελκυστήρες χωρίς μηχανοστάσιο και προσφέρει μηχανές χωρίς κιβώτιο μείωσης. Για 1:1 και 2:1 ανάρτηση και ταχύτητες 1 και 1,75m/sec σε συνεργασία με την Yaskawa προσφέρουμε ένα πακέτο πίνακα και μηχανής ειδικά σχεδιασμένο για υψηλές αποδόσεις και ελάχιστες απαιτήσεις παραμετροποίησης. YASKAWA PM125 & PM160 Για ανελκυστήρες έως 1000kg 19

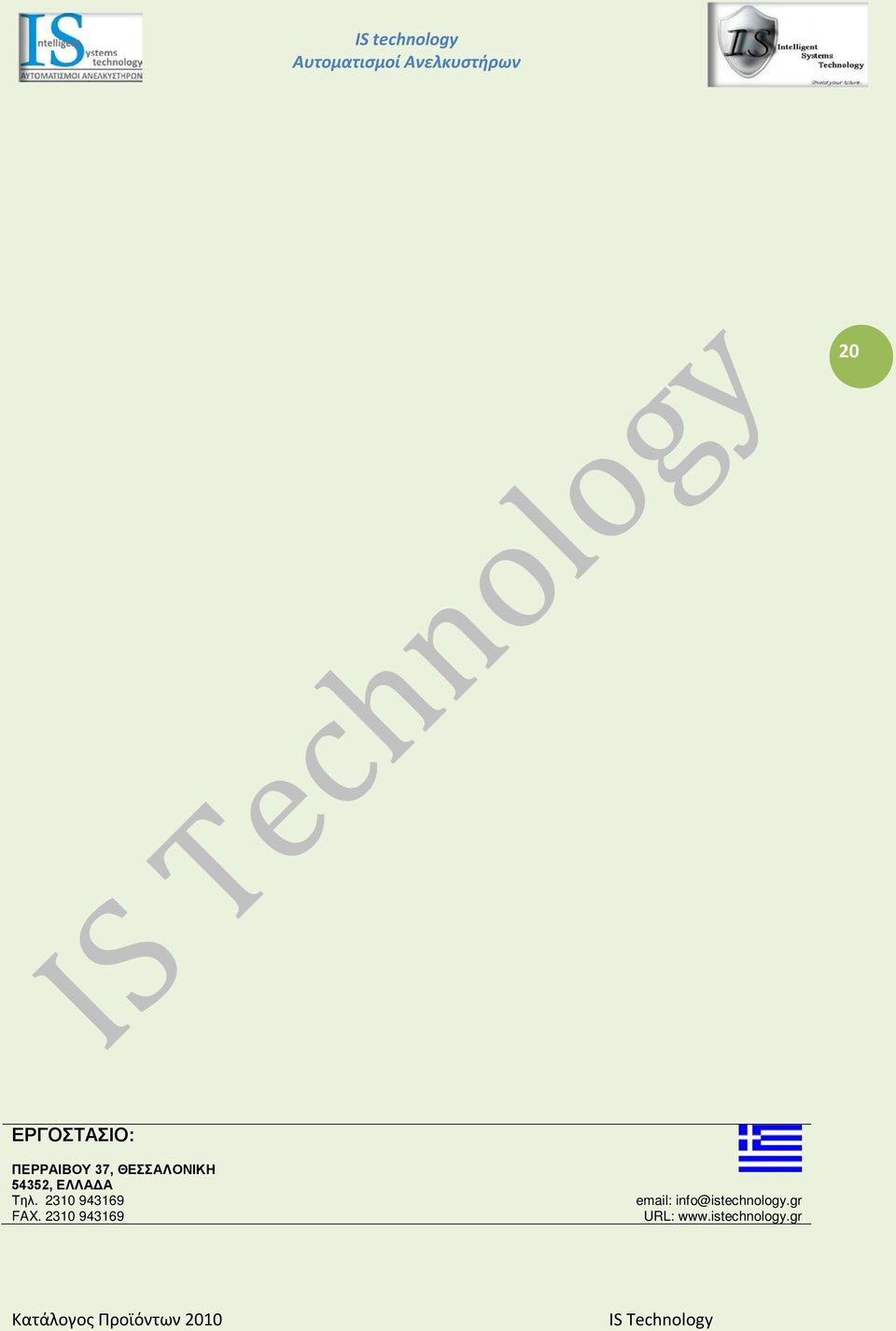

20 20 ΕΡΓΟΣΤΑΣΙΟ: ΠΕΡΡΑΙΒΟΥ 37, ΘΕΣΣΑΛΟΝΙΚΗ 54352, ΕΛΛΑΔΑ Τηλ FAX URL:
