1 Хамтарсан кредит олгох механизмын хүрээнд Магадлагаа, Нотологоо хийх талаар Төсөлд оролцогч талын олж мэдсэн зарим туршлага Ж. Доржпүрэв ЕЕС ХХК 04 оны -рр сарын, Улаанбаатар

2 Дулаан хангамжийн зориулалттай, өндөр үр ашигтай халаалтыг зуухыг суурилуулах Upgrading and Installation of High-Efficient Heat Only Boilers for Heat supply systems in Districts Үр ашиг багатай хуучин зуухыг үр ашиг өндөртэй шинэ зуухаар солих Үр ашиг өндөртэй шинэ зуух суурилуулснаар р Хүлэмжийн хийг бууруулах агаарын бохирдлыг багасгах Large emission of CO and air pollutants CO reduction by improvement of boiler efficiency Small emission of CO and air pollutants CO +α Replacement/ Installation of high-efficient boiler CO +α Large heat loss Heat supply Small heat loss Heat supply School Building Factory etc.

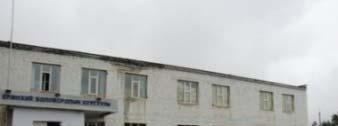

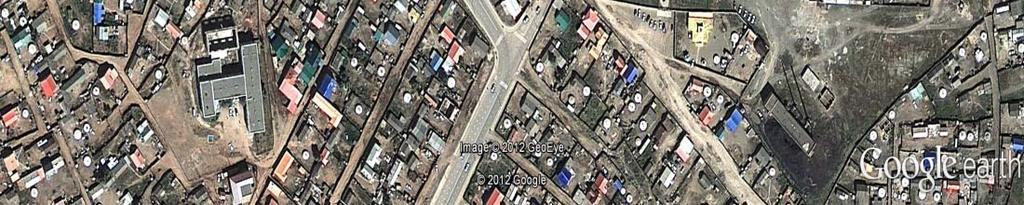

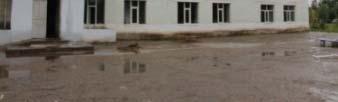

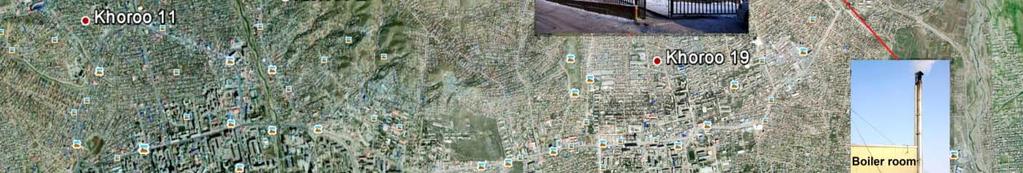

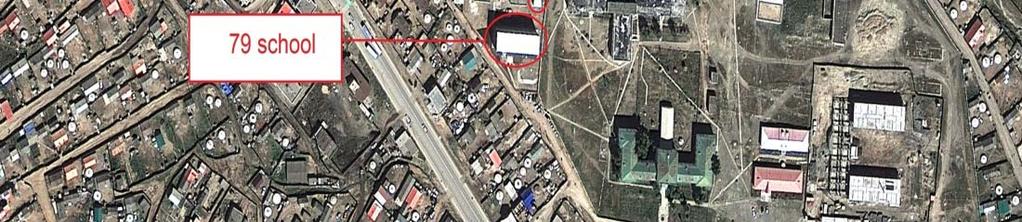

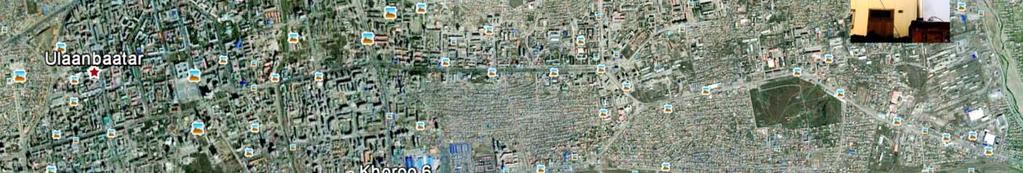

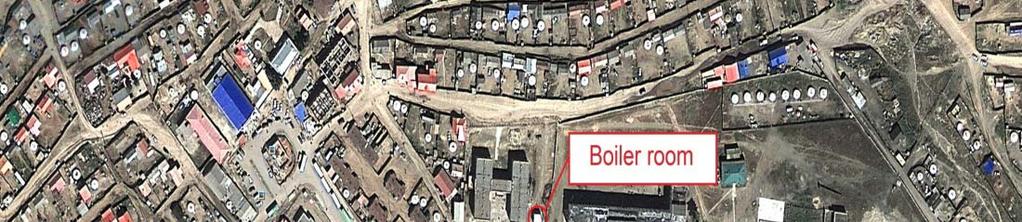

3 Төсөл хэрэгжүүлсэн газар Төсөл хэрэгжүүлсэн газар: 79 -р Сургууль Төслийн зуух Source: EEC Co., Ltd 3

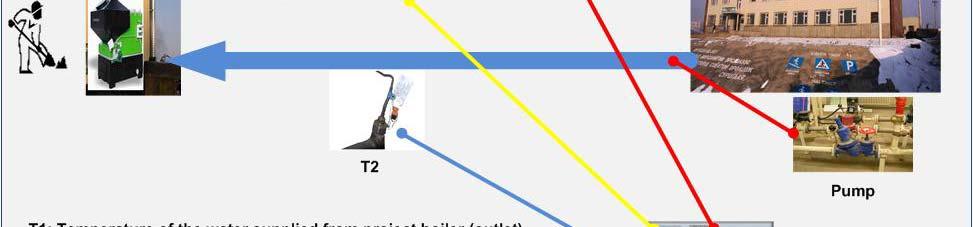

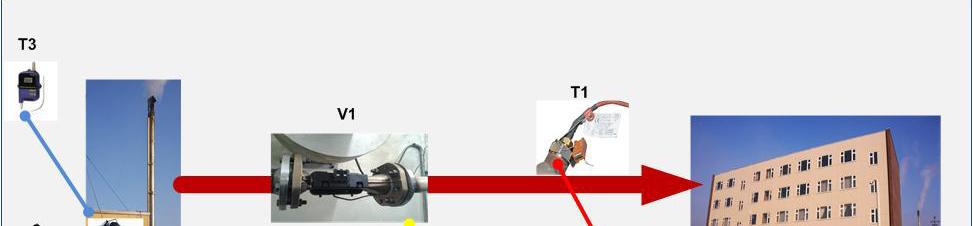

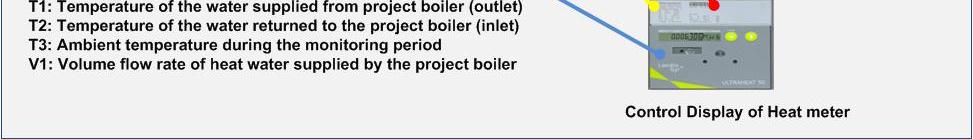

4 Мониторингийн хэмжих төхөөрөмж сууриуулсан байдал Дулааны тоолуурын хянах самбар Дохиолол дамжуулагч Сургууль, эмнэлэг гэх мэт хэрэглэгчид Төслийн зуух T T V 4

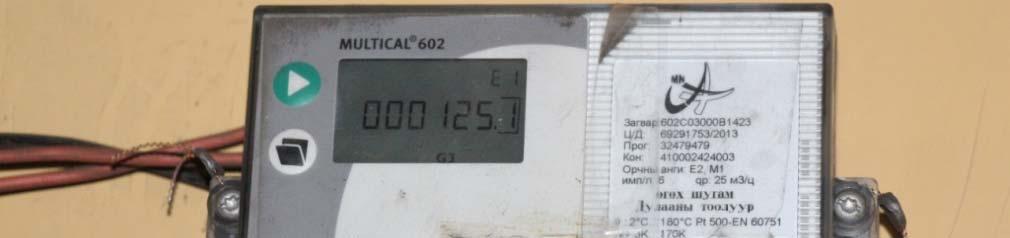

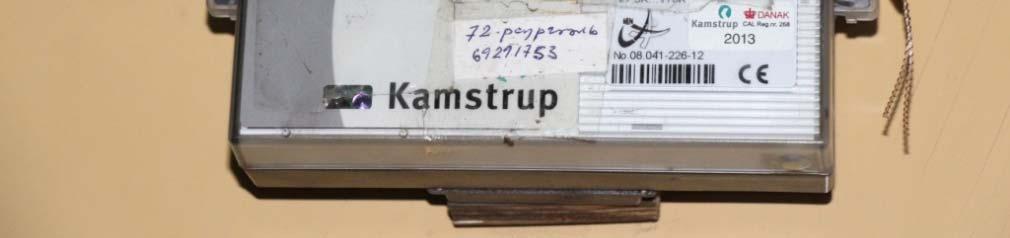

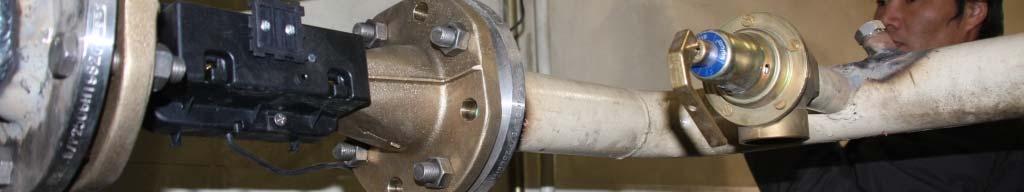

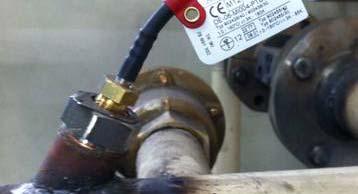

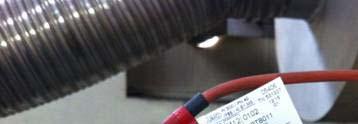

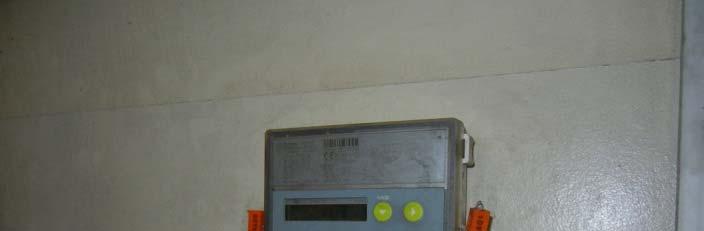

5 Мониторингийн хэмжих төхөөрөмж сууриуулсан байдал Дулааны тоолуур Ultrasonic 5

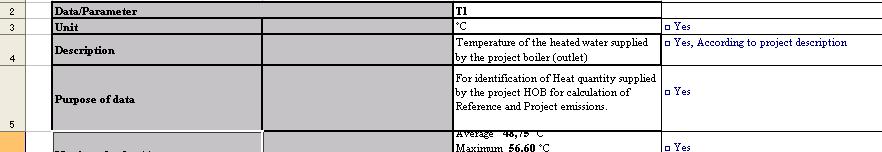

6 Мониторингийн төлөвлөгөөний гол баримт Мониторингийн төлөвлөгөө (Word File) Параметрүүдийн хүснэгт Parameter Table (Excel File) Магадлагаа, Нотодгоо хийхэд Чухал баримт 6

7 MRV- Үзүүлэх төслөөс сурч мэдсэн зүйлүүд BOCM/MRV Сургалт Сургалтын агуулга CDM-ийн хүндрэлтэй асуудлууд, BOCM-ийг хэрэгжүүлэхэд тавигдах шаардлага; Халаалтын зуухны төсөл мониторинг хийх (магадлагаа, нотолгоог тооцсон) Референс болон төслийн сценариудыг хэрхэн бэлтгэх; Мониторинг хийх параметрүүдийг тодорхойлох; Мониторингийн төлөвлөгөө болон тайлангийн бүтэц 7

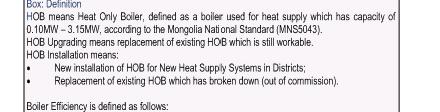

8 Төслийн шалгуур үзүүлэлтүүд (Eligibility ibilit Criteria) i (). Халаалтын зуух нь дулаан хангамжийн зориулалтаар ашиглагдах ба хүчин чадал нь 0.0МВт 3.5МВт байна.. Төслийн үйл ажиллагаа нь: Одоогийн дулаан хангамжид ашиглаж байгаа эрчим хүчний үр ашиг муутай халаалтын зуухыг өндөр үр ашигтай зуухаар солих Дулааны шугам сүлжээний шинэчлэлд тохирсон шинэ төрлийн зуух суурилуулах 8

9 Төслийн шалгуур үзүүлэлтүүд (Eligibility ibilit Criteria) i () 3. Дулаан хангамжийн ус халаахад зориулагдсан нүүрс түлдэг зуух байна. 4. Суурилуулсан халаалтын зуухны үр ашиг нь 75%-ээс дээш байна. 5. Агаарын бохирдлыг бууруулах зориулалтаар тоос баригчийг (Dust collector) нэмж суурилуулсан байх шаардлагатай. 9

10 Параметрүүдийн хүснэгт Параметр No.4 Мониторингийн төлөвлөгөө Мониторингий н тайлан Нотолгоо шалгалт (Verification check) Yes, Parameter is Параметр PH PH apllied correctly in the monitoring report Нэгж GJ/h Yes, Description of the Parameter is apllied correctly in the monitoring report Тайлбар Төслийн зуухны түгээж байгаа цэвэр дулааны хэмжээ (Net heat quantity supplied by the Project HOB) Yes, Purpose of data is correct as per monitoring plan Үзүүлэлтийн зорилго Референс болон төслийн зуухнаас ялгарч байгаа хүлэмжийн хийг тодорхойлох Type of parameter is described correctly as "measurement". 0

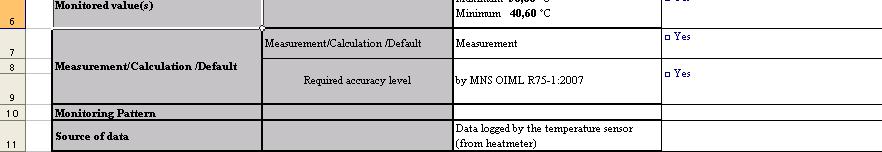

11 Параметрүүдийн хүснэгт Параметр No.4 Мониторингийн төлөвлөгөө Мониторингийн тайлан Нотолгоо шалгалт (Verification check) Estimated/Mon itored value(s) MJ/h (08 kw) (Source:Passport for exploitation) 56.9 GJ/t Max 0.37 GJ/h Min 0.8 GJ/h Hourly average 0.8 GJ/h Yes, Monitored values are correct according "Monitoring results" data sheet, shown in Ref No.6 Measurement/ Calculation lation /Default Measurement/C alculation /Default Required accuracy level Measurement by MNS OIML R75- : Yes, Parameter type is described correctly as per MP. Monitoring i Pattern - Source of data Data logged by the heatmeter Yes, Source of value are in line with the MP.

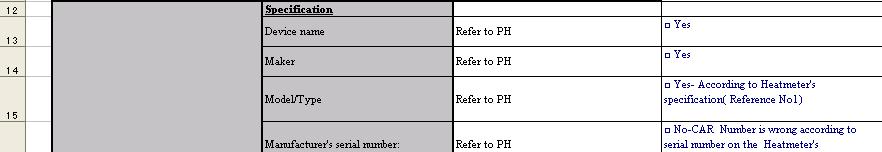

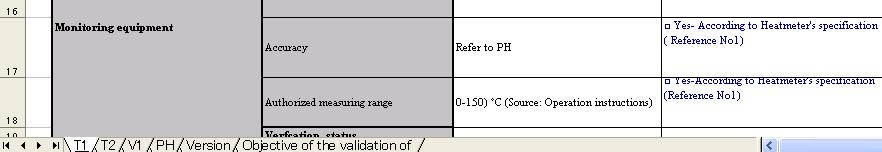

12 Параметр No.4 Monitoring equipment Specification Параметрүүдийн хүснэгт 3 Мониторингийн төлөвлөгөө Мониторинг ийн тайлан Device name heat meter Maker Landis+Gyr GmbH Model/Type Manufacturer's serial number: Accuracy Authorized measuring range Verification status The latest date of verification ULTRAHEAT UH50-B70C MN00-E Нотолгоо шалгалт (Verification check) Yes, Used Monitoring equipment was ULTRAHEAT UH50-B70C MN00-E,it is applied correctly as per MP Yes, Ref No Yes, Ref No. class (EN 434) (Source: Operation instructions) NA nd of May Yes, Ref No. Yes, according to OA and Ref No.9 Validity st of May Yes, it is confirmed by OA Responsible person/entity No. Certificate number Landis+Gyr GmbH, Nuremberg/Germany Certification for Serial number Yes, it is confirmed by OA Yes, Ref No.9

13 Хэмжилтийн үр дүнд шинжилгээ хийх Accumulated average Quantity of Energy Accumulated average of volume Current T Current T Outside T 3

14 Тогтмол параметрүүд - Хүлэмжийн хийн ялгарлын коэффициент (IPCC) - Референс зуухны АҮК (JC) - Төслийн зуухны АҮК (JC) - Эрчим хүчний системд цахилгаан үйлдвэрлэхэд ялгарах ялгарлын коэффициент (Mongolia CDM) 4

15 5

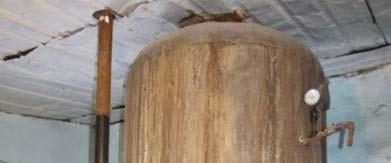

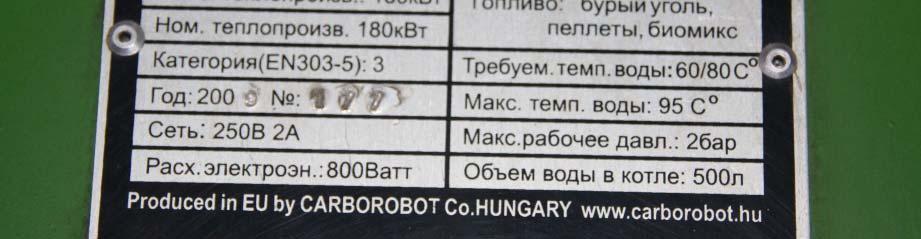

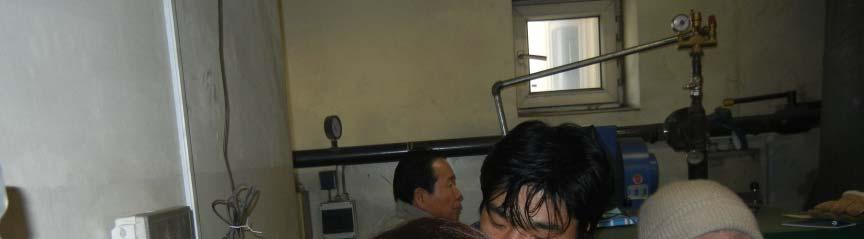

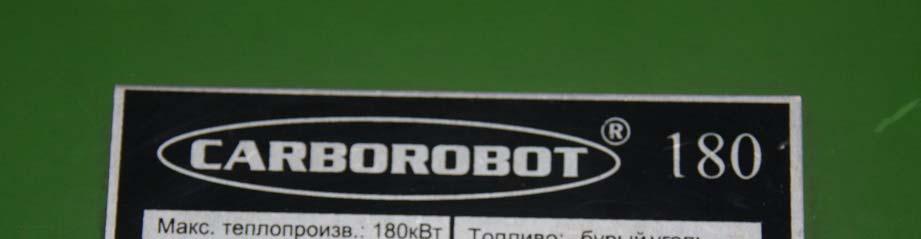

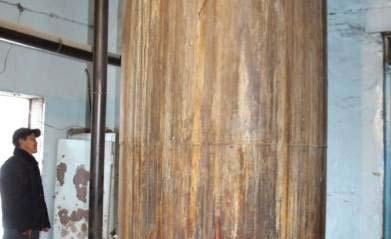

16 Зуухны үр ашгийг тодорхойлох судалгаа 03 Төслийн зуух Референс зуух Байршил Төрөл Байршил Төрөл 7-р сургууль EKOEFFECT 650кВт 79-р сургууль HP 30Ж Борнуур сум EKOEFFECT 650кВт Таван ган тред ХХК CSLG 79-р сургууль CARBOROBOT Эрдэнэ сумын HP60Ж 80кВт сургууль 8-р сургууль CARBOROBOT 300кВт 6

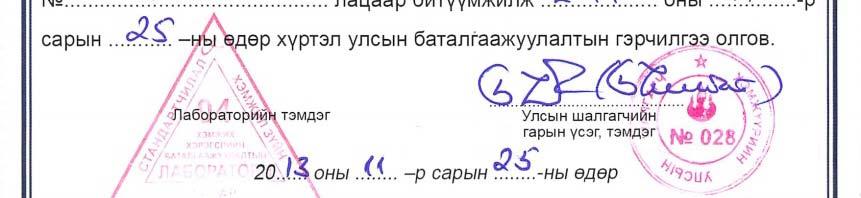

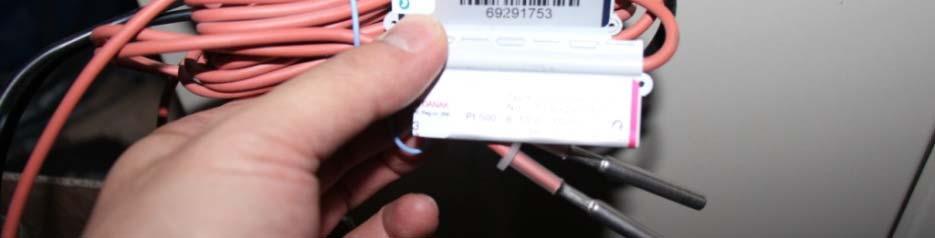

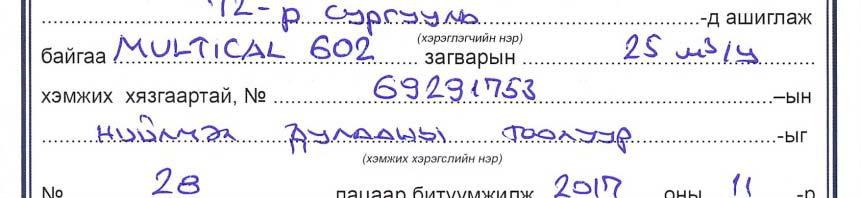

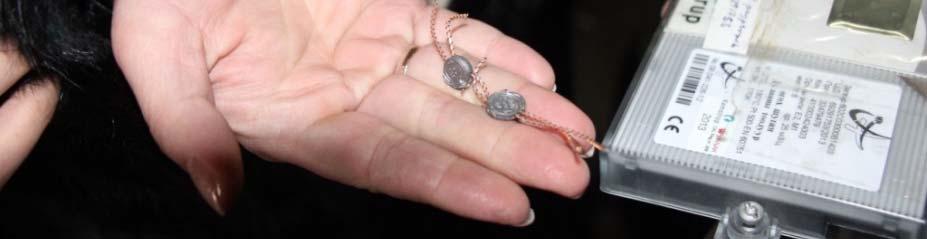

17 Сургамж Мониторинг хийж байх хугацаанд гарч байсан хүндрэлүүд, цаашид анхаарах сургамж Хүндрэл Шийдэл Санал Ультрасоник ХХК-аас Дулааны тоолуур авсан дулааны суурилуулахаас өмнө тоолуурын техникийн дулааны тоолуурын баримт бичигт серийн Ультрасоник ХХК-аас туршилтын лабораторт р дугаар байхгүй й байсан. серийн дугаартай туршилт хийлгээд Энэ нь яг тухайн техникийн баримт лацдуулаад тоолуурын өөрийнх нь өгөхийг шаардсан. суурилуулах нь цаг техникийн баримт мөн хугацаа хожсон төвөг гэдэгт итгэх аргагүй багатай шийдэл. байдалд оруулсан. Тоолуур суурилуулсны Ультрасоник ХХК-тай Суурилуулахаасаа өмнө дараа цагийн зөрүү гарсан. Улаанбаатарын цагаас 7 цагийн хамтран цагийн зөрүүний тохируулга хийх гэж хэдэн өдөр ханган нийлүүлж байгаа компаниараа цагийн тохируулга хийлгэх зөрүүтэй байсан. болсон. шаардлагатай. Source: EEC Co., Ltd 7

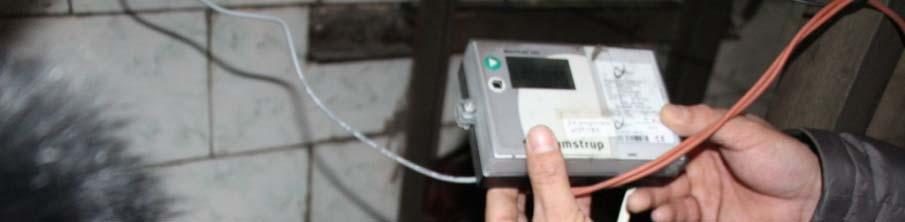

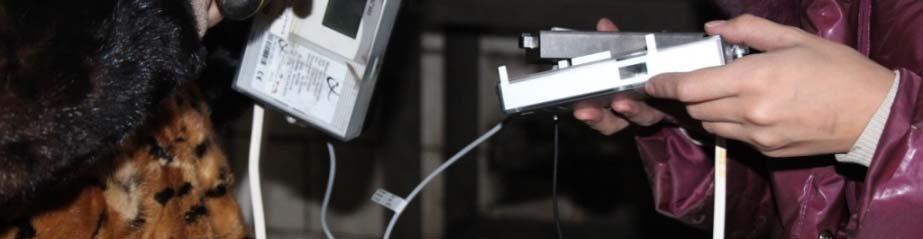

18 Дулааны тоолуурын дотор хадгалагдсан мэдээллийг бичиж авах төхөөрөмж байхгүй байсан учир тодорхой цаг хугацаанд гараараа бичиж авах шаардлагатай болсон. Дулааны тоолуур нь алсад мэдээлэл дамжуулах зориулалт бүхий модультай ирсэн. Гэвч хангагч байгууллага нь түүнийгээ ажиллуулж мэдэхгүй, хэзээ ч ажиллуулж үзээгүй байсан. Дулааны шугам сүлжээний optical head төхөөрөмжийг хувийн журмаар гуйж дулааны тоолуураас мэдээллээ компютерт татаж авдаг байсан. ЕЕС ХХК алсын зайнаас мэдээлэл авах боломжийг бие даан судалж ажилд оруулсан. Одоо алсын зайнаас минут тутмын мэдээллийг интернетээр авч байгаа Дулааны тоолуурыг худалдаж авахдаа optical head төхөөрөмжтэй нь хамт авах Дулааны тоолуурын модулийг ашиглан алсын зайнаас мэдээлэл авах талаар сонирхогч байгууллагатай хамтарч ажиллах 8

19 Ану-Сервис Олон улсын консерцум Suuri-Keikaku Төрөл бүрийн баримт бичиг Хамтарсан хороо Халаалтын зуухны ашиглалт Халаалтын зуухны менежмент ХКОМ-ын (JCM) төслийн менежмент Японы дэмжлэг (Сургалт) Японы дэмжлэг (Сургалт) Outsourcing MRV Мониторингийн өгөгдлийг тайлагнах EEC (Мониторинг хийх байгууллага; Монголын компани) Шалгах Японы дэмжлэг (Сургалт) Хэрэглэгчдийг дулаанаар хангах MRV үйл ажиллагаа болон Телеметрийн систем нэвтрүүлэх СЭХҮТ (Хөндлөнгийн Хяналтын байгууллага (TPE Third- Party Entity) болох зорилготой; Монголын компани) 9

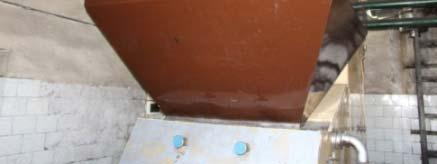

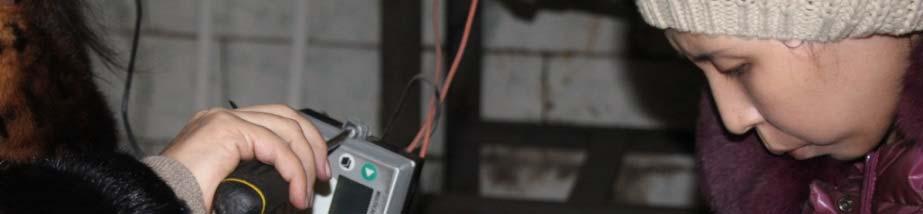

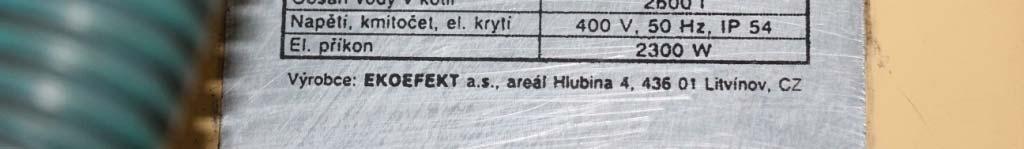

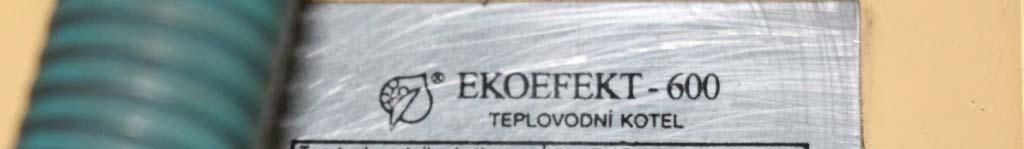

20 7-р сургуулийн Экоэффест халаалтын зуух 0

21 7-р сургуулийн Экоэффест халаалтын зуух

22 7-р сургуулийн Экоэффест халаалтын зуух

23 Анхаарлаа хандуулсанд баярлалаа 3
