ΑΘΗΝΑ, ΦΕΒΡΟΥΑΡΙΟΣ 2009

Transcript

1 ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΔΙΕΠΙΣΤΗΜΟΝΙΚΟ-ΔΙΑΤΜΗΜΑΤΙΚΟ ΠΡΟΓΡΑΜΜΑ ΜΕΤΑΠΤΥΧΙΑΚΩΝ ΣΠΟΥΔΩΝ <<ΕΠΙΣΤΗΜΗ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑ ΥΔΑΤΙΚΩΝ ΠΟΡΩΝ>> ΔΙΑΧΕΙΡΙΣΗ ΑΣΤΙΚΩΝ ΛΥΜΑΤΩΝ ΒΟΡΕΙΟΥ ΤΡΙΓΩΝΟΥ ΝΗΣΟΥ ΡΟΔΟΥ Μαρία Λυμπινάκη Επιβλέπων: Ανδρέας Ανδρεαδάκης ΑΘΗΝΑ, ΦΕΒΡΟΥΑΡΙΟΣ 2009

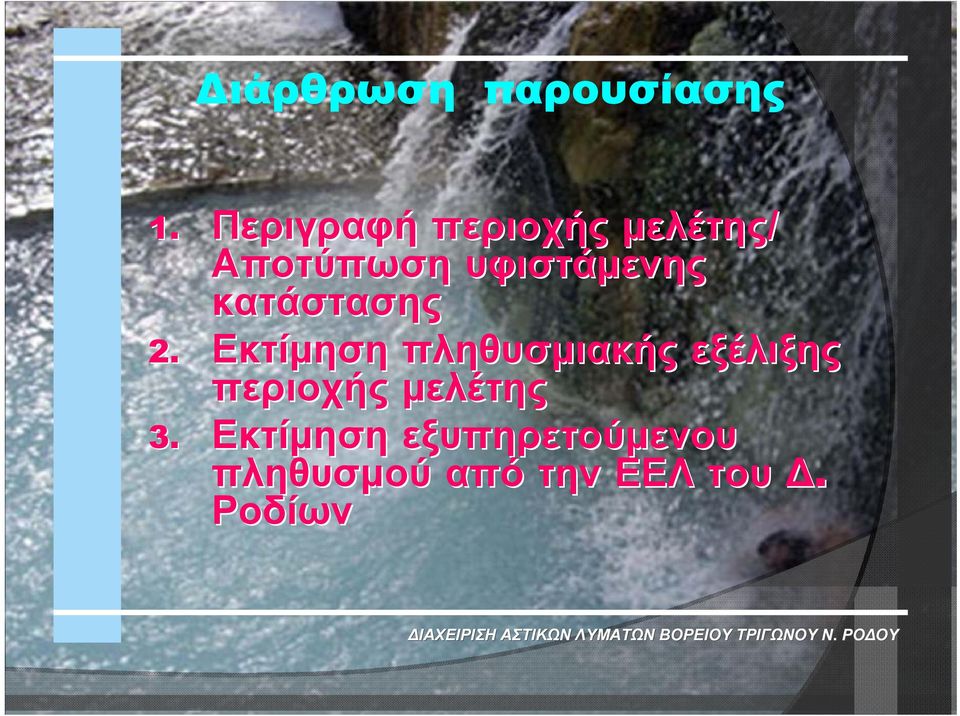

2 Διάρθρωση παρουσίασης 1. Περιγραφή περιοχής μελέτης/ Αποτύπωση υφιστάμενης κατάστασης 2. Εκτίμηση πληθυσμιακής εξέλιξης περιοχής μελέτης 3. Εκτίμηση εξυπηρετούμενου πληθυσμού από την ΕΕΛ του Δ. Ροδίων

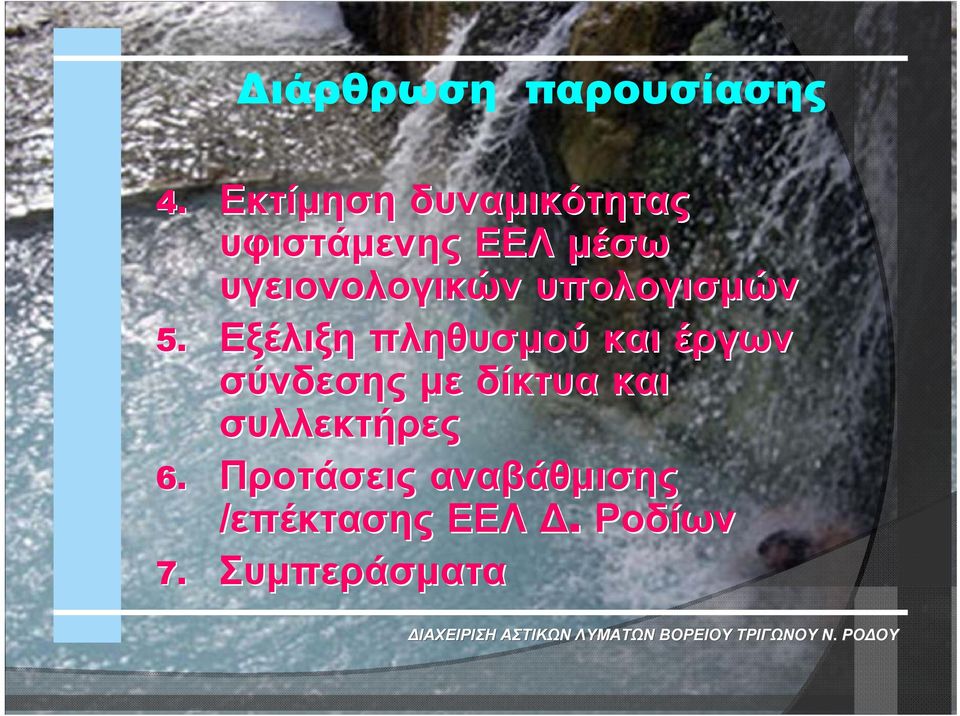

3 Διάρθρωση παρουσίασης 4. Εκτίμηση δυναμικότητας υφιστάμενης ΕΕΛ μέσω υγειονολογικών υπολογισμών 5. Εξέλιξη πληθυσμού και έργων σύνδεσης με δίκτυα και συλλεκτήρες 6. Προτάσεις αναβάθμισης /επέκτασης ΕΕΛ Δ. Ροδίων 7. Συμπεράσματα

4 ΠΕΡΙΓΡΑΦΗ ΠΕΡΙΟΧΗΣ ΜΕΛΕΤΗΣ / ΑΠΟΤΥΠΩΣΗ ΥΦΙΣΤΑΜΕΝΗΣ ΚΑΤΑΣΤΑΣΗΣ

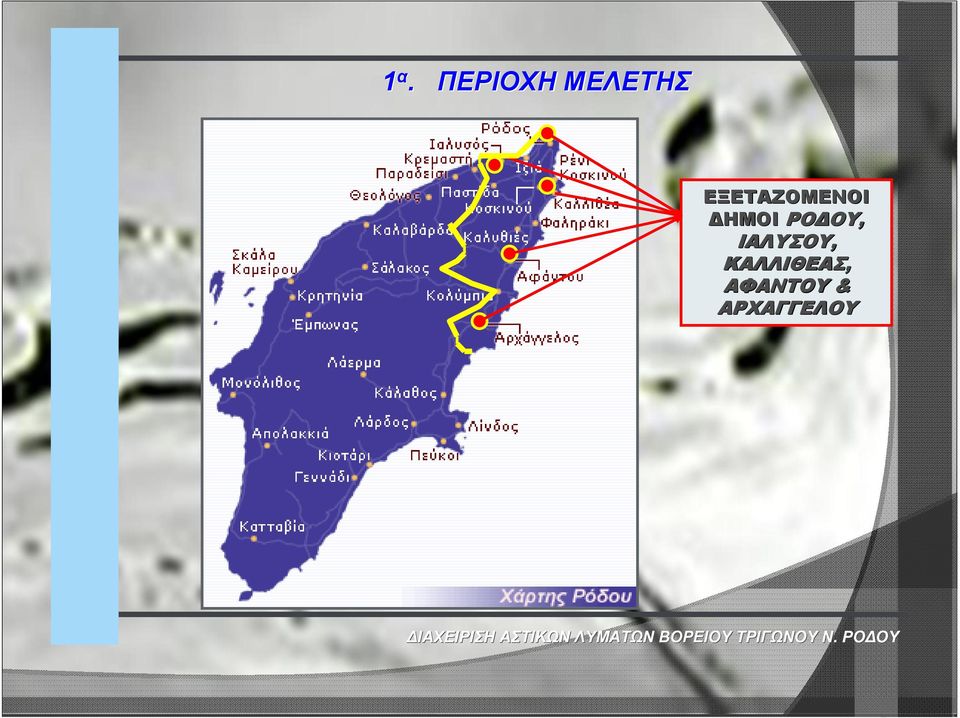

5 1 α. ΠΕΡΙΟΧΗ ΜΕΛΕΤΗΣ ΕΞΕΤΑΖΟΜΕΝΟΙ ΔΗΜΟΙ ΡΟΔΟΥ, ΙΑΛΥΣΟΥ, ΚΑΛΛΙΘΕΑΣ, ΑΦΑΝΤΟΥ & ΑΡΧΑΓΓΕΛΟΥ

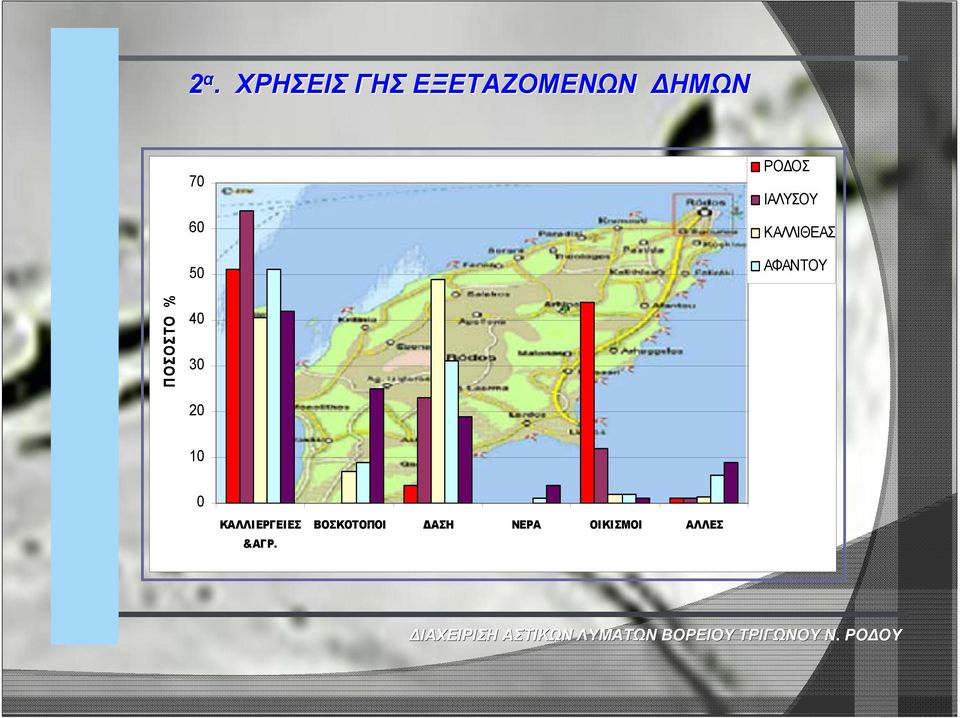

6 2 α. ΧΡΗΣΕΙΣ ΓΗΣ ΕΞΕΤΑΖΟΜΕΝΩΝ ΔΗΜΩΝ ΡΟΔΟΣ ΙΑΛΥΣΟΥ ΚΑΛΛΙΘΕΑΣ ΑΦΑΝΤΟΥ ΠΟΣΟΣΤΟ % ΚΑΛΛΙΕΡΓΕΙΕΣ &ΑΓΡ. ΒΟΣΚΟΤΟΠΟΙ ΔΑΣΗ ΝΕΡΑ ΟΙΚΙΣΜΟΙ ΑΛΛΕΣ

7 3 α. ΑΠΟΤΥΠΩΣΗ ΥΦΙΣΤΑΜΕΝΗΣ ΚΑΤΑΣΤΑΣΗΣ / ΕΡΓΑ ΑΠΟΧΕΤΕΥΣΗΣ Ο ΚΑΑ αγωγός προσαγωγής των λυμάτων του Δ. Ροδίων Ο αποχετευτικός αγωγός Ιαλυσού (συνδέεται με τον ΚΑΑ του Δ. Ροδίων) Ο αγωγός του δ.δ. Κοσκινούς Ο αποχετευτικός αγωγός Δ. Καλλιθέας (με αφετηρία τον οικισμό των Καλυθιών και κατάληξη στο φρεάτιο εισόδου του βιολογικού καθαρισμού της Ρόδου )

8 3 α. ΑΠΟΤΥΠΩΣΗ ΥΦΙΣΤΑΜΕΝΗΣ ΚΑΤΑΣΤΑΣΗΣ / ΕΡΓΑ ΑΠΟΧΕΤΕΥΣΗΣ ΑΓΩΓΟΣ Δ. ΙΑΛΥΣΟΥ ΑΓΩΓΟΣ Δ. ΡΟΔΙΩΝ - ΕΕΛ ΑΓΩΓΟΣ ΚΟΣΚΙΝΟΥ- ΕΕΛ ΑΓΩΓΟΣ Δ. ΚΑΛΛΙΘΕΑΣ- ΕΕΛ

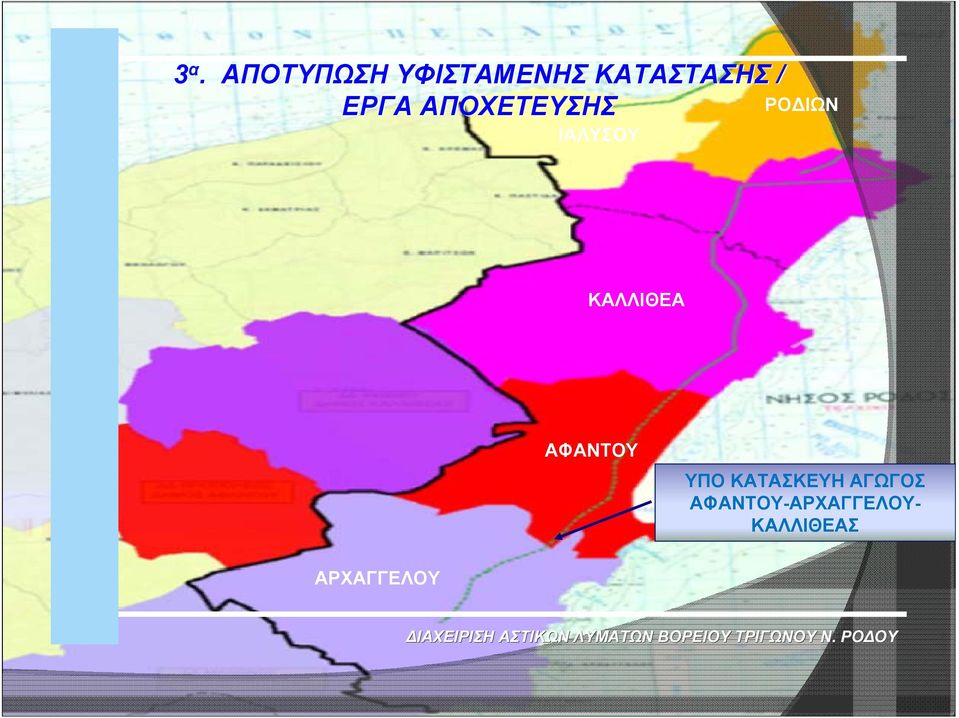

9 3 α. ΑΠΟΤΥΠΩΣΗ ΥΦΙΣΤΑΜΕΝΗΣ ΚΑΤΑΣΤΑΣΗΣ / ΕΡΓΑ ΑΠΟΧΕΤΕΥΣΗΣ ΙΑΛΥΣΟΥ ΡΟΔΙΩΝ ΚΑΛΛΙΘΕΑ ΑΦΑΝΤΟΥ ΥΠΟ ΚΑΤΑΣΚΕΥΗ ΑΓΩΓΟΣ ΑΦΑΝΤΟΥ-ΑΡΧΑΓΓΕΛΟΥ- ΚΑΛΛΙΘΕΑΣ ΑΡΧΑΓΓΕΛΟΥ

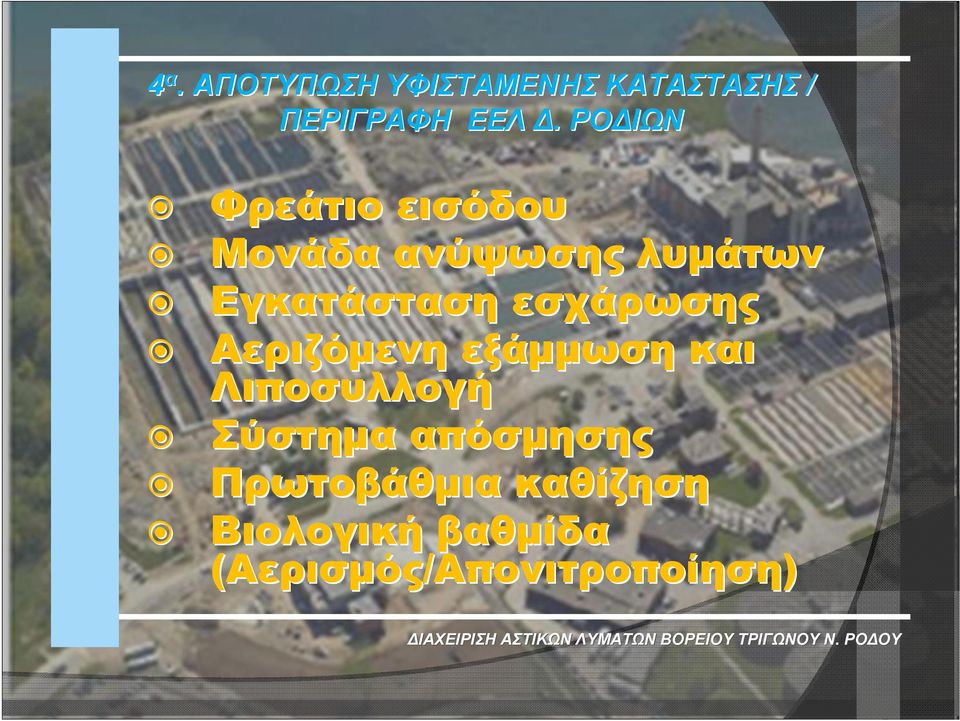

10 4 α. ΑΠΟΤΥΠΩΣΗ ΥΦΙΣΤΑΜΕΝΗΣ ΚΑΤΑΣΤΑΣΗΣ / ΠΕΡΙΓΡΑΦΗ ΕΕΛ Δ. ΡΟΔΙΩΝ Φρεάτιο εισόδου Μονάδα ανύψωσης λυμάτων Εγκατάσταση εσχάρωσης Αεριζόμενη εξάμμωση και Λιποσυλλογή Σύστημα απόσμησης Πρωτοβάθμια καθίζηση Βιολογική βαθμίδα (Αερισμός/Απονιτροποίηση)

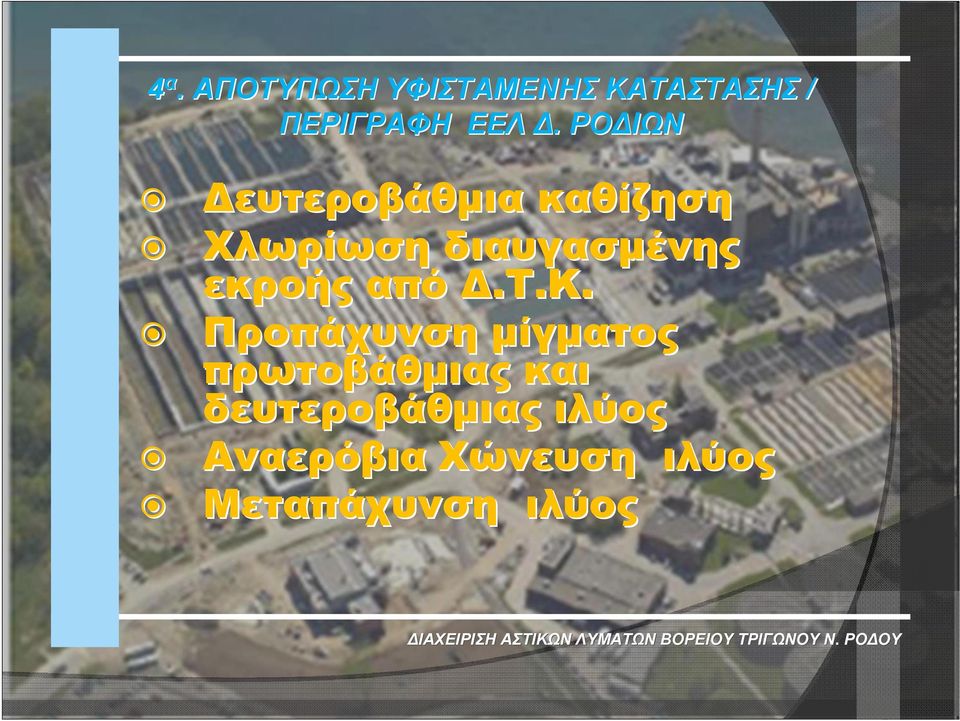

11 4 α. ΑΠΟΤΥΠΩΣΗ ΥΦΙΣΤΑΜΕΝΗΣ ΚΑΤΑΣΤΑΣΗΣ / ΠΕΡΙΓΡΑΦΗ ΕΕΛ Δ. ΡΟΔΙΩΝ Δευτεροβάθμια καθίζηση Χλωρίωση διαυγασμένης εκροής από Δ.Τ.Κ. Προπάχυνση μίγματος πρωτοβάθμιας και δευτεροβάθμιας ιλύος Αναερόβια Χώνευση ιλύος Μεταπάχυνση ιλύος

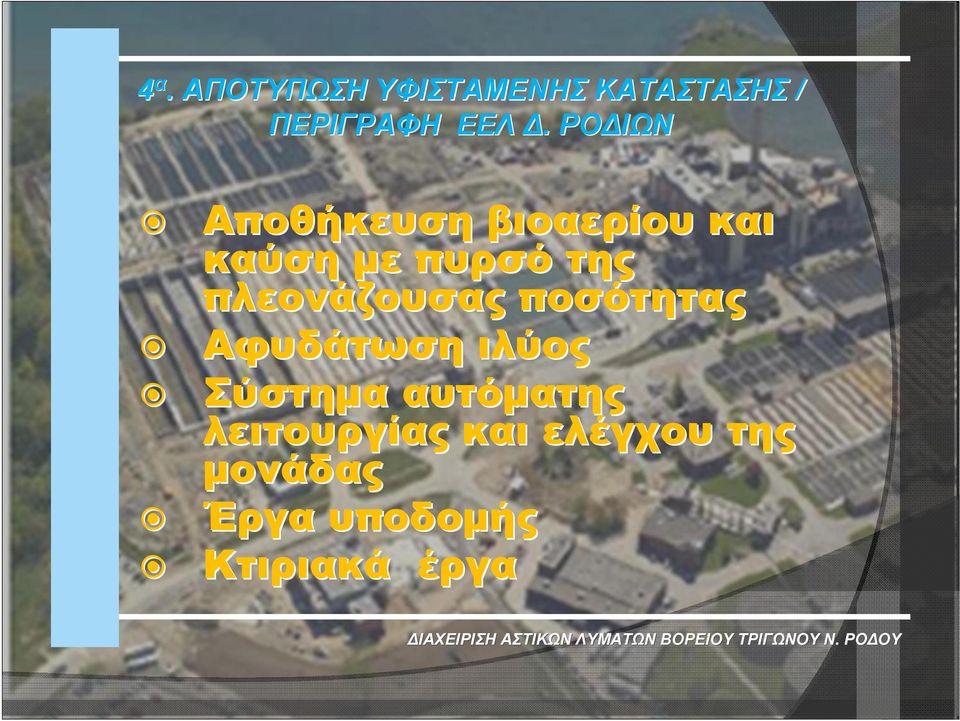

12 4 α. ΑΠΟΤΥΠΩΣΗ ΥΦΙΣΤΑΜΕΝΗΣ ΚΑΤΑΣΤΑΣΗΣ / ΠΕΡΙΓΡΑΦΗ ΕΕΛ Δ. ΡΟΔΙΩΝ Αποθήκευση βιοαερίου και καύση με πυρσό της πλεονάζουσας ποσότητας Αφυδάτωση ιλύος Σύστημα αυτόματης λειτουργίας και ελέγχου της μονάδας Έργα υποδομής Κτιριακά έργα

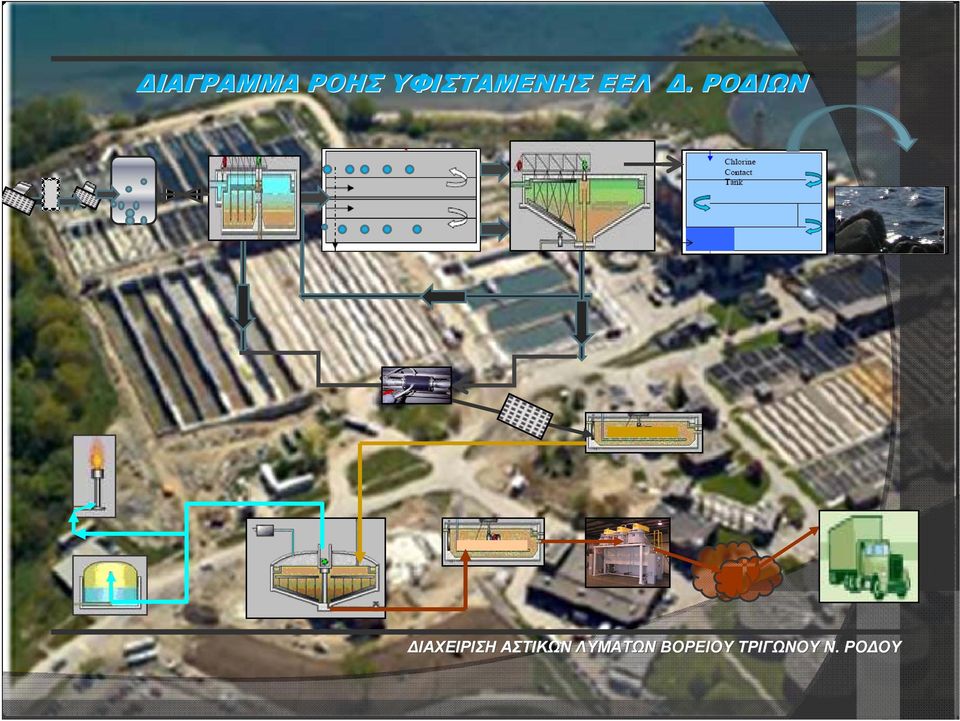

13 ΔΙΑΓΡΑΜΜΑ ΡΟΗΣ ΥΦΙΣΤΑΜΕΝΗΣ ΕΕΛ Δ. ΡΟΔΙΩΝ

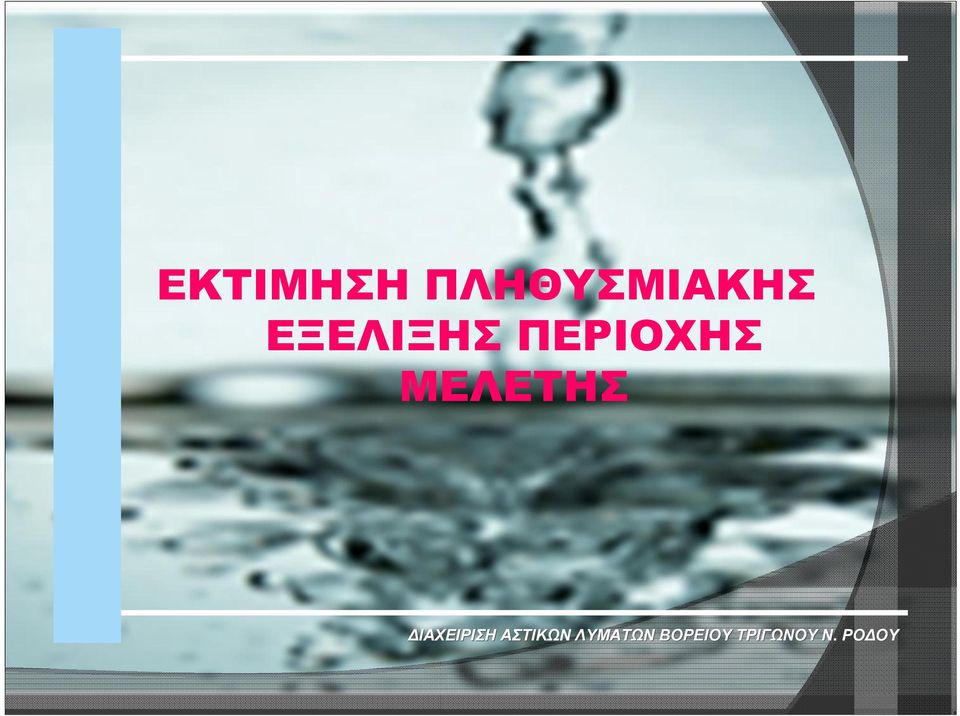

14 ΕΚΤΙΜΗΣΗ ΠΛΗΘΥΣΜΙΑΚΗΣ ΕΞΕΛΙΞΗΣ ΠΕΡΙΟΧΗΣ ΜΕΛΕΤΗΣ

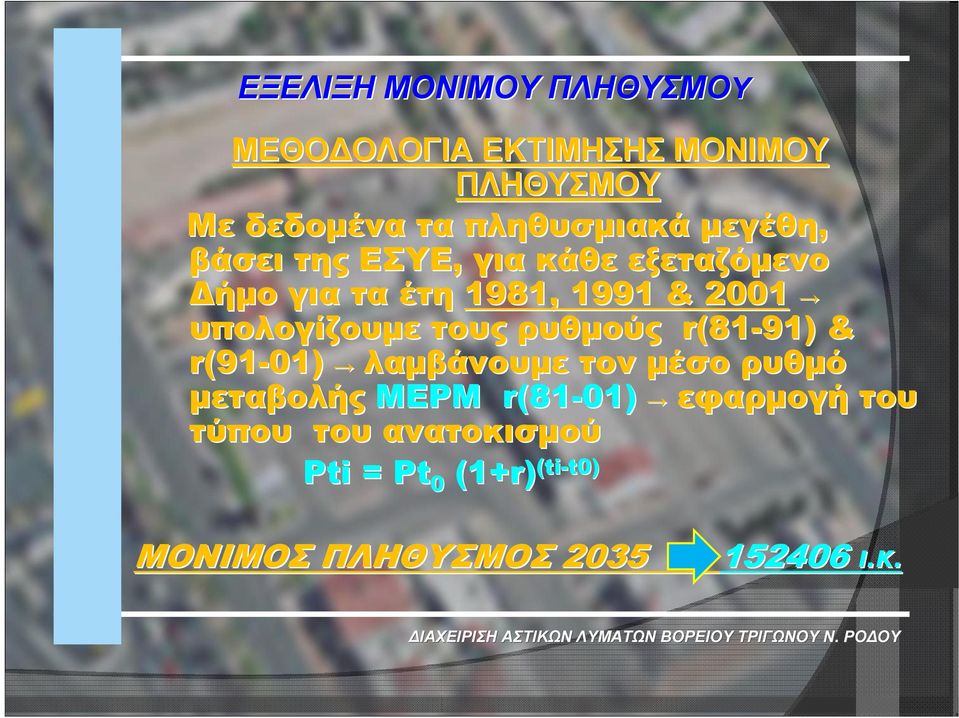

15 ΕΞΕΛΙΞΗ ΜΟΝΙΜΟΥ ΠΛΗΘΥΣΜΟΥ ΜΕΘΟΔΟΛΟΓΙΑ ΕΚΤΙΜΗΣΗΣ ΜΟΝΙΜΟΥ ΠΛΗΘΥΣΜΟΥ Με δεδομένα τα πληθυσμιακά μεγέθη, βάσει της ΕΣΥΕ, για κάθε εξεταζόμενο Δήμο για τα έτη 1981, 1991 & 2001 υπολογίζουμε τους ρυθμούς r(81-91) & r(91-01) λαμβάνουμε τον μέσο ρυθμό μεταβολής ΜΕΡΜ r(81-01) εφαρμογή του τύπου του ανατοκισμού Pti = Pt 0 (1+r) (ti ti-t0) ΜΟΝΙΜΟΣ ΠΛΗΘΥΣΜΟΣ ι.κ.

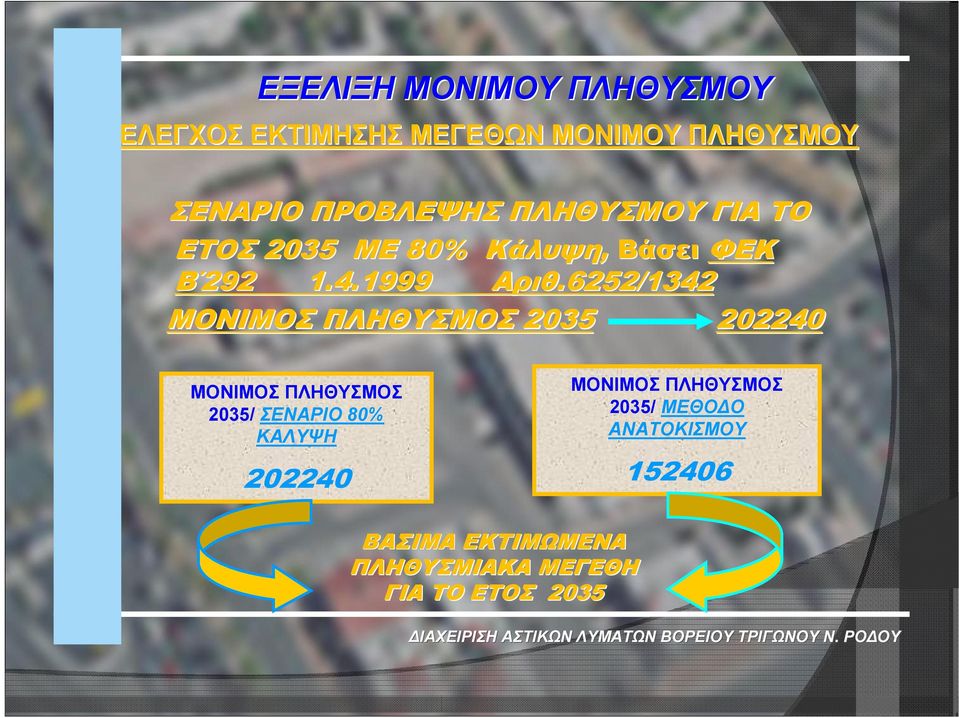

16 ΕΞΕΛΙΞΗ ΜΟΝΙΜΟΥ ΠΛΗΘΥΣΜΟΥ ΕΛΕΓΧΟΣ ΕΚΤΙΜΗΣΗΣ ΜΕΓΕΘΩΝ ΜΟΝΙΜΟΥ ΠΛΗΘΥΣΜΟΥ ΣΕΝΑΡΙΟ ΠΡΟΒΛΕΨΗΣ ΠΛΗΘΥΣΜΟΥ ΓΙΑ ΤΟ ΕΤΟΣ 2035 ΜΕ 80% Κάλυψη, Βάσει ΦΕΚ Β Αριθ.6252/1342 ΜΟΝΙΜΟΣ ΠΛΗΘΥΣΜΟΣ ΜΟΝΙΜΟΣ ΠΛΗΘΥΣΜΟΣ 2035/ ΣΕΝΑΡΙΟ 80% ΚΑΛΥΨΗ ΜΟΝΙΜΟΣ ΠΛΗΘΥΣΜΟΣ 2035/ ΜΕΘΟΔΟ ΑΝΑΤΟΚΙΣΜΟΥ ΒΑΣΙΜΑ ΕΚΤΙΜΩΜΕΝΑ ΠΛΗΘΥΣΜΙΑΚΑ ΜΕΓΕΘΗ ΓΙΑ ΤΟ ΕΤΟΣ 2035

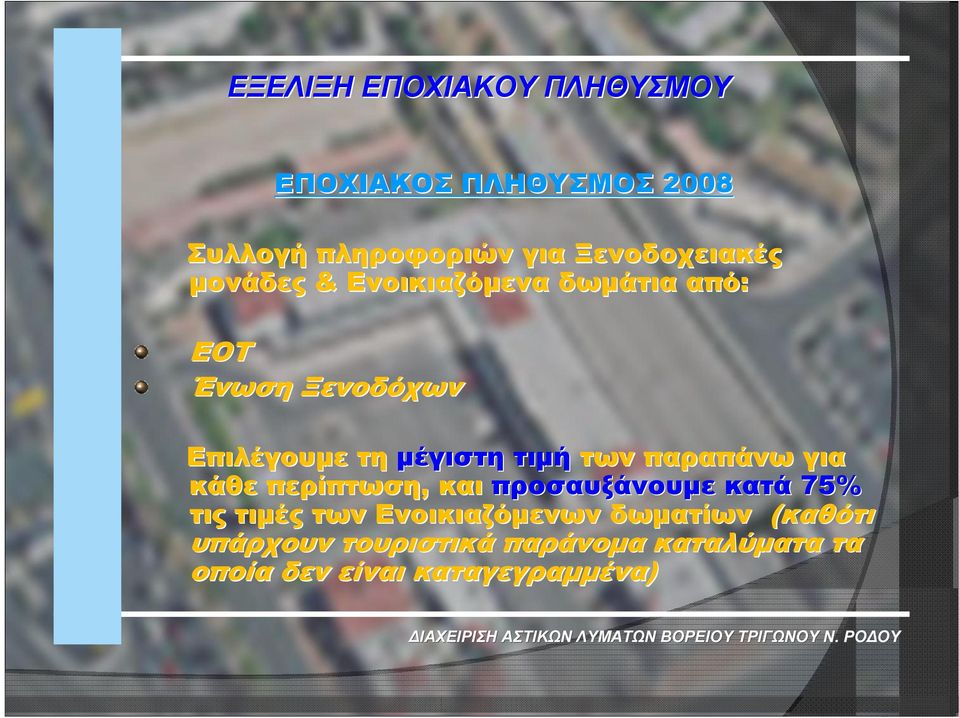

17 ΕΞΕΛΙΞΗ ΕΠΟΧΙΑΚΟΥ ΠΛΗΘΥΣΜΟΥ ΕΠΟΧΙΑΚΟΣ ΠΛΗΘΥΣΜΟΣ 2008 Συλλογή πληροφοριών για Ξενοδοχειακές μονάδες & Ενοικιαζόμενα δωμάτια από: ΕΟΤ Ένωση Ξενοδόχων Επιλέγουμε τη μέγιστη τιμή των παραπάνω για κάθε περίπτωση, και προσαυξάνουμε κατά 75% τις τιμές των Ενοικιαζόμενων δωματίων (καθότι υπάρχουν τουριστικά παράνομα καταλύματα τα οποία δεν είναι καταγεγραμμένα)

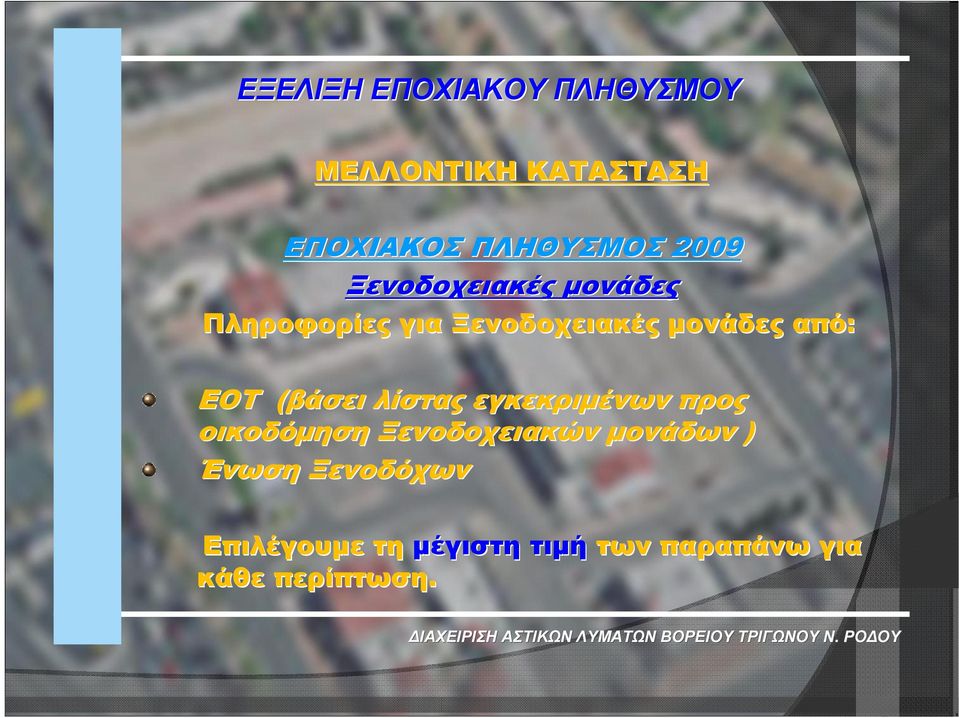

18 ΕΞΕΛΙΞΗ ΕΠΟΧΙΑΚΟΥ ΠΛΗΘΥΣΜΟΥ ΜΕΛΛΟΝΤΙΚΗ ΚΑΤΑΣΤΑΣΗ ΕΠΟΧΙΑΚΟΣ ΠΛΗΘΥΣΜΟΣ 2009 Ξενοδοχειακές μονάδες Πληροφορίες για Ξενοδοχειακές μονάδες από: ΕΟΤ (βάσει λίστας εγκεκριμένων προς οικοδόμηση Ξενοδοχειακών μονάδων ) Ένωση Ξενοδόχων Επιλέγουμε τη μέγιστη τιμή των παραπάνω για κάθε περίπτωση.

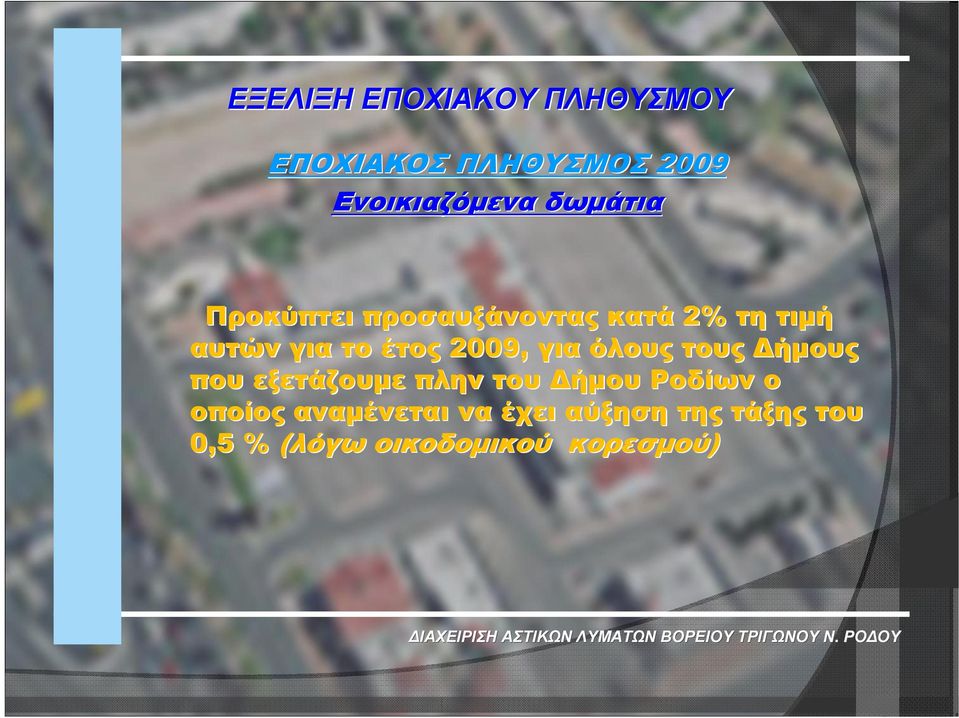

19 ΕΞΕΛΙΞΗ ΕΠΟΧΙΑΚΟΥ ΠΛΗΘΥΣΜΟΥ ΕΠΟΧΙΑΚΟΣ ΠΛΗΘΥΣΜΟΣ 2009 Ενοικιαζόμενα δωμάτια Προκύπτει προσαυξάνοντας κατά 2% τη τιμή αυτών για το έτος 2009, για όλους τους Δήμους που εξετάζουμε πλην του Δήμου Ροδίων ο οποίος αναμένεται να έχει αύξηση της τάξης του 0,5 % (λόγω οικοδομικού κορεσμού)

20 ΕΞΕΛΙΞΗ ΕΠΟΧΙΑΚΟΥ ΠΛΗΘΥΣΜΟΥ ΕΠΟΧΙΑΚΟΣ ΠΛΗΘΥΣΜΟΣ Ξενοδοχειακές μονάδες & Ενοικιαζόμενα δωμάτια Προκύπτει προσαυξάνοντας κατά 2% τη τιμή αυτών για το έτος , για όλους τους Δήμους που εξετάζουμε πλην του Δήμου Ροδίων ο οποίος αναμένεται να έχει αύξηση της τάξης του 0,5 % (λόγω οικοδομικού κορεσμού)

21 ΕΞΕΛΙΞΗ ΕΠΟΧΙΑΚΟΥ ΠΛΗΘΥΣΜΟΥ ΕΠΟΧΙΑΚΟΣ ΠΛΗΘΥΣΜΟΣ Ξενοδοχειακές μονάδες & Ενοικιαζόμενα δωμάτια Προκύπτει προσαυξάνοντας κατά 1,5% τη τιμή αυτών για το έτος 2015, για όλους τους Δήμους που εξετάζουμε πλην του Δήμου Ροδίων ο οποίος αναμένεται να έχει αύξηση της τάξης του 0,5 % (λόγω οικοδομικού κορεσμού)

22 ΕΞΕΛΙΞΗ ΣΥΝΟΛΙΚΟΥ (ΜΟΝΙΜΟΥ & ΕΠΟΧΙΑΚΟΥ) ΠΛΗΘΥΣΜΟΥ ΕΞΕΤΑΖΟΜΕΝΩΝ ΔΗΜΩΝ ΕΞΕΛΙΞΗ ΣΥΝΟΛΙΚΟΥ ΠΛΗΘΥΣΜΟΥ ΕΞΕΤΑΖΟΜΕΝΩΝ ΔΗΜΩΝ ι.κ. ΣΥΝΟΛΙΚΟΣ ΠΛΗΘΥΣΜΟΣ ΕΤΟΣ 2035

23 ΣΥΜΠΕΡΑΣΜΑΤΑ Προσαυξάνοντας την τιμή του εκτιμώμενου πληθυσμού του έτους 2035 κατά 5-8%, έναντι πιθανών μελλοντικών παροχών μικρών οικισμών, το 2035 πληθυσμό της τάξης των ι.κ. Η υφιστάμενη εγκατάσταση επεξεργασίας λυμάτων στη θέση Βόδι Βόδι έχει σχεδιαστεί για πλυθυσμό ισοδύναμων κατοίκων όσον αφορά τα υφιστάμενα έργα, και με πλυθυσμό ι.κ. όσον αφορά τη τελική φάση των έργων η οποία ανάγεται στο έτος 2035, πληθυσμός ο οποίος είναι σαφέστατα μικρότερος (27%) από αυτόν που έχει εκτιμηθεί παραπάνω.

24 ΕΚΤΙΜΗΣΗ ΕΞΥΠΗΡΕΤΟΥΜΕΝΟΥ ΠΛΗΘΥΣΜΟΥ ΑΠΟ ΤΗΝ ΕΕΛ ΤΟΥ Δ. ΡΟΔΙΩΝ

25 ΕΚΤΙΜΗΣΗ ΕΞΥΠΗΡΕΤΟΥΜΕΝΟΥ ΠΛΗΘΥΣΜΟΥ ΔΗΜΩΝ ΑΠΟ ΤΗΝ ΕΕΛ Δ. ΡΟΔΙΩΝ Α. Βάσει πληροφοριών από τους Δήμους και τη ΔΕΥΑ ΡΟΔΟΥ ΔΗΜΟΣ ΡΟΔΙΩΝ Ποσοστό οικιών Λοιπές δραστηριότητες 55% Ξενοδοχειακές μονάδες 100% ΣΥΝΟΛΟ ι.κ. ΔΗΜΟΣ ΙΑΛΥΣΟΥ Ξενοδοχειακές μονάδες 75% ΣΥΝΟΛΟ 4000 ι.κ.

26 ΕΚΤΙΜΗΣΗ ΕΞΥΠΗΡΕΤΟΥΜΕΝΟΥ ΠΛΗΘΥΣΜΟΥ ΔΗΜΩΝ ΑΠΟ ΤΗΝ ΕΕΛ Δ. ΡΟΔΙΩΝ ΔΗΜΟΣ ΚΑΛΛΙΘΕΑΣ Δ.Δ. ΚΟΣΚΙΝΟΥΣ Οικισμός Κοσκινούς 70% 2 Ξενοδοχειακές μονάδες των 2081 κλινών ΣΥΝΟΛΟ 6000 ι.κ. ΣΥΝΟΛΟ ΑΠΟΧΕΤΕΥΟΜΕΝΟΥ ΠΛΗΘΥΣΜΟΥ ι. κ.

27 ΕΚΤΙΜΗΣΗ ΕΞΥΠΗΡΕΤΟΥΜΕΝΟΥ ΠΛΗΘΥΣΜΟΥ ΔΗΜΩΝ ΑΠΟ ΤΗΝ ΕΕΛ Δ. ΡΟΔΙΩΝ Β. Βάσει παροχών εισόδου ανεπεξέργαστων λυμάτων από 01/01/ /12/2007 Β1. Στατιστική επεξεργασία πλήρους δείγματος παροχών εισόδου ανεπεξέργαστων λυμάτων από 01/01/ /12/2007

28 ΕΚΤΙΜΗΣΗ ΕΞΥΠΗΡΕΤΟΥΜΕΝΟΥ ΠΛΗΘΥΣΜΟΥ ΔΗΜΩΝ ΑΠΟ ΤΗΝ ΕΕΛ Δ. ΡΟΔΙΩΝ Αθροιστική καμπύλη πιθανότητας υπέρβασης της ημερήσιας παροχής λυμάτων της ΕΕΛ του Δήμου Ροδίων για τη χρονική περίοδο 1/1 31/12/2007 % ι.κ.

29 ΕΚΤΙΜΗΣΗ ΕΞΥΠΗΡΕΤΟΥΜΕΝΟΥ ΠΛΗΘΥΣΜΟΥ ΔΗΜΩΝ ΑΠΟ ΤΗΝ ΕΕΛ Δ. ΡΟΔΙΩΝ % Αθροιστική καμπύλη πιθανότητας υπέρβασης του ημερήσιου φορτίου αιωρούμενων στερεών της ΕΕΛ του Δήμου Ροδίων για τη χρονική περίοδο 1/1 31/12/ ΦΟΡΤΙΑ TSS (Kg TSS/d) ι.κ.

30 ΕΚΤΙΜΗΣΗ ΕΞΥΠΗΡΕΤΟΥΜΕΝΟΥ ΠΛΗΘΥΣΜΟΥ ΔΗΜΩΝ ΑΠΟ ΤΗΝ ΕΕΛ Δ. ΡΟΔΙΩΝ % Αθροιστική καμπύλη πιθανότητας υπέρβασης του ημερήσιου φορτίου οργανικού άνθρακα της ΕΕΛ του Δήμου Ροδίων για τη χρονική περίοδο 1/1 31/12/ ΦΟΡΤΙΟ COD (KgCOD/d) ι.κ.

31 ΕΚΤΙΜΗΣΗ ΕΞΥΠΗΡΕΤΟΥΜΕΝΟΥ ΠΛΗΘΥΣΜΟΥ ΔΗΜΩΝ ΑΠΟ ΤΗΝ ΕΕΛ Δ. ΡΟΔΙΩΝ Β. Βάσει παροχών εισόδου ανεπεξέργαστων λυμάτων από 01/01/ /12/2007 Β2. Στατιστική επεξεργασία δείγματος παροχών εισόδου ανεπεξέργαστων λυμάτων από 01/05/ /09/2007

32 ΕΚΤΙΜΗΣΗ ΕΞΥΠΗΡΕΤΟΥΜΕΝΟΥ ΠΛΗΘΥΣΜΟΥ ΔΗΜΩΝ ΑΠΟ ΤΗΝ ΕΕΛ Δ. ΡΟΔΙΩΝ Αθροιστική καμπύλη πιθανότητας υπέρβασης της ημερήσιας παροχής λυμάτων της ΕΕΛ του Δήμου Ροδίων για τη χρονική περίοδο 1/5 30/09/ ΠΑΡΟΧΗ (m3/d) ι.κ.

33 ΕΚΤΙΜΗΣΗ ΕΞΥΠΗΡΕΤΟΥΜΕΝΟΥ ΠΛΗΘΥΣΜΟΥ ΔΗΜΩΝ ΑΠΟ ΤΗΝ ΕΕΛ Δ. ΡΟΔΙΩΝ Αθροιστική καμπύλη πιθανότητας υπέρβασης του ημερήσιου φορτίου αιωρούμενων στερεών της ΕΕΛ του Δήμου Ροδίων για τη χρονική περίοδο 1/5 30/09/2007 % ΦΟΡΤΙΟ TSS (KgSS/d) ι.κ.

34 ΕΚΤΙΜΗΣΗ ΕΞΥΠΗΡΕΤΟΥΜΕΝΟΥ ΠΛΗΘΥΣΜΟΥ ΔΗΜΩΝ ΑΠΟ ΤΗΝ ΕΕΛ Δ. ΡΟΔΙΩΝ % Αθροιστική καμπύλη πιθανότητας υπέρβασης του ημερήσιου φορτίου οργανικού άνθρακα της ΕΕΛ του Δήμου Ροδίων για τη χρονική περίοδο 1/5 30/09/ ΦΟΡΤΙΟ COD (KgCOD/d) ι.κ.

35 ΕΚΤΙΜΗΣΗ ΕΞΥΠΗΡΕΤΟΥΜΕΝΟΥ ΠΛΗΘΥΣΜΟΥ ΔΗΜΩΝ ΑΠΟ ΤΗΝ ΕΕΛ Δ. ΡΟΔΙΩΝ ΑΠΟΤΕΛΕΣΜΑΤΑ / ΣΥΜΠΕΡΑΣΜΑΤΑ Ο εκτιμώμενος πληθυσμός ο οποίος εξυπηρετείται από την ΕΕΛ Ροδίων κυμαίνεται μεταξύ ι.κ. για το πλήρες δείγμα παροχών από 1/1 31/12/2007, και μεταξύ ι.κ. για δείγμα παροχών από 1/5 30/9/2007. Παρά την ασυμβατότητα που χαρακτηρίζει τα ανωτέρω, η ΕΕΛ Ροδίων επεξεργάζεται τη παρούσα χρονική φάση έναν θερινό πληθυσμό της τάξης των: ΣΥΝΟΛΟ ΑΠΟΧΕΤΕΥΟΜΕΝΟΥ ΠΛΗΘΥΣΜΟΥ: ι.κ.

36 ΕΚΤΙΜΗΣΗ ΔΥΝΑΜΙΚΟΤΗΤΑΣ ΥΦΙΣΤΑΜΕΝΗΣ ΕΕΛ Δ. ΡΟΔΙΩΝ ΜΕΣΩ ΥΓΕΙΟΝΟΛΟΓΙΚΩΝ ΥΠΟΛΟΓΙΣΜΩΝ

37 ΕΚΤΙΜΗΣΗ ΔΥΝΑΜΙΚΟΤΗΤΑΣ ΥΦΙΣΤΑΜΕΝΗΣ ΕΕΛ Δ. ΡΟΔΙΩΝ ΜΕΣΩ ΥΓΕΙΟΝΟΛΟΓΙΚΩΝ ΥΠΟΛΟΓΙΣΜΩΝ ΜΕΘΟΔΟΛΟΓΙΑ Υπολογισμός λειτουργικών παραμέτρων του συστήματος ενεργού ιλύος με νιτροποίηση / απονιτροποίηση μέσω εξισώσεων ισορροπίας μαζών ως προς το εισερχόμενο BOD 5, TSS &TN και κατάλληλων κινητικών (Monod)

38 ΕΚΤΙΜΗΣΗ ΔΥΝΑΜΙΚΟΤΗΤΑΣ ΥΦΙΣΤΑΜΕΝΗΣ ΕΕΛ Δ. ΡΟΔΙΩΝ ΜΕΣΩ ΥΓΕΙΟΝΟΛΟΓΙΚΩΝ ΥΠΟΛΟΓΙΣΜΩΝ 1. ΕΡΓΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΕΡΓΑ ΕΙΣΟΔΟΥ & ΠΡΟΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ Το σύνολο των έργων αυτών και ειδικότερα, του φρεατίου άφιξης, του αντλιοστασίου αρχικής ανύψωσης, της μονάδας μηχανικής εσχάρωσης, του μετρητή παροχής, της μονάδας εξάμμωσης/απολίπανσης και της μονάδας απόσμησης, επαρκούν για την επεξεργασία λυμάτων παροχής μεγαλύτερης από τη παροχή αιχμής (σχεδιασμού), ήτοι η τιμή των 2650 m 3 /h

39 ΕΚΤΙΜΗΣΗ ΔΥΝΑΜΙΚΟΤΗΤΑΣ ΥΦΙΣΤΑΜΕΝΗΣ ΕΕΛ Δ. ΡΟΔΙΩΝ ΜΕΣΩ ΥΓΕΙΟΝΟΛΟΓΙΚΩΝ ΥΠΟΛΟΓΙΣΜΩΝ 2. ΜΟΝΑΔΑ ΠΡΩΤΟΒΑΘΜΙΑΣ ΚΑΘΙΖΗΣΗΣ Η υφιστάμενη μονάδα Δ.Π.Κ. των 890,4 m 2 μπορεί να εξυπηρετήσει περίπου ι.κ.

40 ΕΚΤΙΜΗΣΗ ΔΥΝΑΜΙΚΟΤΗΤΑΣ ΥΦΙΣΤΑΜΕΝΗΣ ΕΕΛ Δ. ΡΟΔΙΩΝ ΜΕΣΩ ΥΓΕΙΟΝΟΛΟΓΙΚΩΝ ΥΠΟΛΟΓΙΣΜΩΝ 3. ΒΙΟΛΟΓΙΚΗ ΒΑΘΜΙΔΑ 3.1 ΔΕΞΑΜΕΝΗ ΑΕΡΙΣΜΟΥ / ΝΙΤΡΟΠΟΙΗΣΗΣ Η υφιστάμενη Αερόβια δεξαμενή των 5400 m 3 μπορεί να εξυπηρετήσει περίπου ι.κ.

41 ΕΚΤΙΜΗΣΗ ΔΥΝΑΜΙΚΟΤΗΤΑΣ ΥΦΙΣΤΑΜΕΝΗΣ ΕΕΛ Δ. ΡΟΔΙΩΝ ΜΕΣΩ ΥΓΕΙΟΝΟΛΟΓΙΚΩΝ ΥΠΟΛΟΓΙΣΜΩΝ 3. ΒΙΟΛΟΓΙΚΗ ΒΑΘΜΙΔΑ 3.2 ΔΕΞΑΜΕΝΗ ΑΠΟΝΙΤΡΟΠΟΙΗΣΗΣ Η υφιστάμενη Ανοξική δεξαμενή των 1958 m 3 μπορεί να εξυπηρετήσει περίπου ι.κ.

42 ΕΚΤΙΜΗΣΗ ΔΥΝΑΜΙΚΟΤΗΤΑΣ ΥΦΙΣΤΑΜΕΝΗΣ ΕΕΛ Δ. ΡΟΔΙΩΝ ΜΕΣΩ ΥΓΕΙΟΝΟΛΟΓΙΚΩΝ ΥΠΟΛΟΓΙΣΜΩΝ 3. ΒΙΟΛΟΓΙΚΗ ΒΑΘΜΙΔΑ Υπολογισμός συγκέντρωσης Νιτρικών εξόδου για διάφορα σενάρια πληθυσμού 24 ΣΥΓKEΝΤΡΩΣΗ ΝΙΤΡΙΚΩΝ ΕΞΟΔΟΥ (mg/ ι.κ. 19,9 mg/l ΠΛΗΘΥΣΜΟΣ (ι.κ.)

43 ΕΚΤΙΜΗΣΗ ΔΥΝΑΜΙΚΟΤΗΤΑΣ ΥΦΙΣΤΑΜΕΝΗΣ ΕΕΛ Δ. ΡΟΔΙΩΝ ΜΕΣΩ ΥΓΕΙΟΝΟΛΟΓΙΚΩΝ ΥΠΟΛΟΓΙΣΜΩΝ 4. ΔΕΞΑΜΕΝΗ ΔΕΥΤΕΡΟΒΑΘΜΙΑΣ ΚΑΘΙΖΗΣΗΣ Για την εύρυθμη λειτουργία της Δ.Τ.Κ.,., βάσει σύγχρονων κριτηρίων σχεδιασμού ATV & IWA η μέγιστη υδραυλική φόρτιση πρέπει να είναι περίπου της τάξης των / m 2 d ώστε να διασφαλίζεται συγκέντρωση αιωρούμενων στερεών εξόδου TSS < 20mg/l 13 m 3 / m εξόδου TSS < 20mg/l η υφιστάμενη Δ.Τ.Κ. μπορεί να εξυπηρετήσει περίπου ι.κ.

44 ΕΚΤΙΜΗΣΗ ΔΥΝΑΜΙΚΟΤΗΤΑΣ ΥΦΙΣΤΑΜΕΝΗΣ ΕΕΛ Δ. ΡΟΔΙΩΝ ΜΕΣΩ ΥΓΕΙΟΝΟΛΟΓΙΚΩΝ ΥΠΟΛΟΓΙΣΜΩΝ η υφιστάμενη μονάδα Δ.Τ.Κ. των 2035 m 2 μπορεί να εξυπηρετήσει περίπου ι.κ.

45 ΕΚΤΙΜΗΣΗ ΔΥΝΑΜΙΚΟΤΗΤΑΣ ΥΦΙΣΤΑΜΕΝΗΣ ΕΕΛ Δ. ΡΟΔΙΩΝ ΜΕΣΩ ΥΓΕΙΟΝΟΛΟΓΙΚΩΝ ΥΠΟΛΟΓΙΣΜΩΝ 5. ΓΡΑΜΜΗ ΕΠΕΞΕΡΓΑΣΙΑΣ ΙΛΥΟΣ / ΜΟΝΑΔΑ ΧΛΩΡΙΩΣΗΣ 5.1 ΜΟΝΑΔΑ ΠΡΟΠΑΧΥΝΣΗΣ Η υφιστάμενη Μονάδα προπάχυνσης μπορεί να εξυπηρετήσει περίπου ι.κ. 5.2 ΔΕΞΑΜΕΝΗ ΑΝΑΕΡΟΒΙΑΣ ΧΩΝΕΥΣΗΣ ΙΛΥΟΣ Η υφιστάμενη Δεξαμενή χώνευσης μπορεί να περίπου ι.κ. αναερόβιας εξυπηρετήσει

46 ΕΚΤΙΜΗΣΗ ΔΥΝΑΜΙΚΟΤΗΤΑΣ ΥΦΙΣΤΑΜΕΝΗΣ ΕΕΛ Δ. ΡΟΔΙΩΝ ΜΕΣΩ ΥΓΕΙΟΝΟΛΟΓΙΚΩΝ ΥΠΟΛΟΓΙΣΜΩΝ Η δεξαμενή αναερόβιας χώνευσης των 3724 m2 μπορεί να εξυπηρετήσει περίπου ι.κ. ΟΓΚΟΣ ΑΝΑΕΡΟΒΙΩΝ ΧΩΝΕΥΤΩΝ m ι.κ m ΠΛΗΘΥΣΜΟΣ (ι.κ.)

47 ΕΚΤΙΜΗΣΗ ΔΥΝΑΜΙΚΟΤΗΤΑΣ ΥΦΙΣΤΑΜΕΝΗΣ ΕΕΛ Δ. ΡΟΔΙΩΝ ΜΕΣΩ ΥΓΕΙΟΝΟΛΟΓΙΚΩΝ ΥΠΟΛΟΓΙΣΜΩΝ 5.3 ΜΟΝΑΔΑ ΜΕΤΑΠΑΧΥΝΣΗΣ Η υφιστάμενη Μονάδα μεταπάχυνσης μπορεί να εξυπηρετήσει περίπου ι.κ. 5.4 ΜΟΝΑΔΑ ΜΗΧΑΝΙΚΗΣ ΑΦΥΔΑΤΩΣΗΣ Η υφιστάμενη μονάδα μηχανικής αφυδάτωσης μπορεί να εξυπηρετήσει περίπου ι.κ.

48 ΕΚΤΙΜΗΣΗ ΔΥΝΑΜΙΚΟΤΗΤΑΣ ΥΦΙΣΤΑΜΕΝΗΣ ΕΕΛ Δ. ΡΟΔΙΩΝ ΜΕΣΩ ΥΓΕΙΟΝΟΛΟΓΙΚΩΝ ΥΠΟΛΟΓΙΣΜΩΝ Το ένα φυγόκεντρο της μονάδας αφυδάτωσης με παροχή 20 m2 μπορεί να εξυπηρετήσει περίπου ι.κ. ΟΓΚΟΣ ΕΝΟΣ ΦΥΓΟΚΕΝΤΡΟΥ ΜΟΝΑΔΑ ΑΦΥΔΑΤΩΣΗΣ m 3 /h ι.κ. 20 m 3 /h ΠΛΗΘΥΣΜΟΣ (ι.κ.)

49 ΕΚΤΙΜΗΣΗ ΔΥΝΑΜΙΚΟΤΗΤΑΣ ΥΦΙΣΤΑΜΕΝΗΣ ΕΕΛ Δ. ΡΟΔΙΩΝ ΜΕΣΩ ΥΓΕΙΟΝΟΛΟΓΙΚΩΝ ΥΠΟΛΟΓΙΣΜΩΝ 5.5 ΜΟΝΑΔΑ ΧΛΩΡΙΩΣΗΣ Η υφιστάμενη Μονάδα υπερκαλύπτει τους ι.κ. χλωρίωσης 5.6 ΑΝΤΛΙΟΣΤΑΣΙΑ ΙΛΥΟΣ Η υφιστάμενη μονάδα μηχανικής αφυδάτωσης υπερκαλύπτει τους ι.κ. ΔΙΑΧΕΙΡΙΣΗ ΑΣΤΙΚΩΝΤΡΙΓΩΝΟΥ Ν. ΡΟΔΟΥ ΛΥΜΑΤΩΝ ΒΟΡΕΙΟΥ

50 ΕΚΤΙΜΗΣΗ ΔΥΝΑΜΙΚΟΤΗΤΑΣ ΥΦΙΣΤΑΜΕΝΗΣ ΕΕΛ Δ. ΡΟΔΙΩΝ ΜΕΣΩ ΥΓΕΙΟΝΟΛΟΓΙΚΩΝ ΥΠΟΛΟΓΙΣΜΩΝ Η μονάδα χλωρίωσης των 508 m2 μπορεί να εξυπηρετήσει περίπου ι.κ. ΟΓΚΟΣ ΔΕΞΑΜΕΝΗΣ ΧΛΩΡΙΩΣΗΣ m ι.κ. 508 m ΠΛΗΘΥΣΜΟΣ (ι.κ.) ΔΙΑΧΕΙΡΙΣΗ ΑΣΤΙΚΩΝΤΡΙΓΩΝΟΥ Ν. ΡΟΔΟΥ ΛΥΜΑΤΩΝ ΒΟΡΕΙΟΥ

51 ΕΚΤΙΜΗΣΗ ΔΥΝΑΜΙΚΟΤΗΤΑΣ ΥΦΙΣΤΑΜΕΝΗΣ ΕΕΛ Δ. ΡΟΔΙΩΝ ΜΕΣΩ ΥΓΕΙΟΝΟΛΟΓΙΚΩΝ ΥΠΟΛΟΓΙΣΜΩΝ ΣΥΜΠΕΡΑΣΜΑΤΑ Η υφιστάμενη ΕΕΛ του Δ. Ροδίων διαθέτει επάρκεια, για αποδεκτές απαιτήσεις εκροής, επεξεργασίας λυμάτων ι.κ.,., ενώ η γραμμή επεξεργασίας ιλύος διαθέτει επάρκεια για επεξεργασία ρυπαντικών φορτίων ι.κ.

52 ΕΞΕΛΙΞΗ ΠΛΗΘΥΣΜΟΥ ΚΑΙ ΕΡΓΩΝ ΣΥΝΔΕΣΗΣ ΜΕ ΔΙΚΤΥΑ ΚΑΙ ΣΥΛΛΕΚΤΗΡΕΣ

53 ΕΞΕΛΙΞΗ ΠΛΗΘΥΣΜΟΥ ΚΑΙ ΕΡΓΩΝ ΣΥΝΔΕΣΗΣ ΜΕ ΔΙΚΤΥΑ ΚΑΙ ΣΥΛΛΕΚΤΗΡΕΣ Βάσει πληροφοριών από τους εξεταζόμενους Δήμους τα εσωτερικά αποχετευτικά δίκτυα θα διαμορφωθούν ούν ως εξής: Δ. ΡΟΔΙΩΝ Έως το 2013 θα έχουν γίνει οι συνδέσεις του 85% των οικιστικών περιοχών Δ. ΙΑΛΥΣΟΥ Είχε προβλεφθεί έως το τέλος του 2008 αποπεράτωση του εσωτερικού αποχετευτικού δικτύου & των απαιτούμενων συνδέσεων Δ. ΚΑΛΛΙΘΕΑΣ Έως το 2013 θα έχουν ολοκληρωθεί το σύνολο των αποχετευτικών δικτύων για τους οικισμούς Καλυθιές και Φαληράκι

54 ΕΞΕΛΙΞΗ ΠΛΗΘΥΣΜΟΥ ΚΑΙ ΕΡΓΩΝ ΣΥΝΔΕΣΗΣ ΜΕ ΔΙΚΤΥΑ ΚΑΙ ΣΥΛΛΕΚΤΗΡΕΣ Βάσει πληροφοριών από τους εξεταζόμενους Δήμους η κατάσταση των εξωτερικών αποχετευτικών δικτύων θα δια μορφωθεί ως εξής: Δ. ΑΦΑΝΤΟΥ Έως το 2013 θα έχουν γίνει η ολοκλήρωση των έργων αποχέτευσης και των συνδέσεων και για τον οικισμό Κολυμπίων Δ. ΑΡΧΑΓΓΕΛΟΥ Αναμένεται η αποπεράτωση του εσωτερικού αποχετευτικού δικτύου του οικισμού στις αρχές του 2009

55 ΕΞΕΛΙΞΗ ΠΛΗΘΥΣΜΟΥ ΚΑΙ ΕΡΓΩΝ ΣΥΝΔΕΣΗΣ ΜΕ ΔΙΚΤΥΑ ΚΑΙ ΣΥΛΛΕΚΤΗΡΕΣ Χρονική εξέλιξη της μέγιστης ημερήσιας παροχής των λυμάτων (m3/d) του συνολικού και του εν δυνάμει αποχετευόμενου ισοδύναμου πληθυσμού των Δήμων Ροδίων, Ιαλυσού, Καλλιθέας, Αφάντου και Αρχαγγέλου 2035 Δ.Α.Π Σ.Ι.Π ΕΤΟΣ 2013 Δ.Α.Π Σ.Ι.Π Δ.Α.Π Σ.Ι.Π ΜΕΓΙΣΤΗ ΗΜΕΡΗΣΙΑ ΠΑΡΟΧΗ (m 3 )

56 ΠΡΟΤΑΣΕΙΣ ΑΝΑΒΑΘΜΙΣΗΣ - ΕΠΕΚΤΑΣΗΣ ΥΦΙΣΤΑΜΕΝΗΣ ΕΕΛ Δ. ΡΟΔΙΩΝ

57 ΠΡΟΤΑΣΕΙΣ ΑΝΑΒΑΘΜΙΣΗΣ ΕΠΕΚΤΑΣΗΣ ΕΕΛ Δ. ΡΟΔΙΩΝ ΥΦΙΣΤΑΜΕΝΗ ΕΕΛ Δ. ΡΟΔΙΩΝ

58 ΥΦΙΣΤΑΜΕΝΗ ΕΕΛ

59 ΠΡΟΤΑΣΕΙΣ ΑΝΑΒΑΘΜΙΣΗΣ ΕΠΕΚΤΑΣΗΣ ΕΕΛ Δ. ΡΟΔΙΩΝ ΠΡΟΒΛΕΠΟΜΕΝΗ, ΒΑΣΕΙ ΑΡΧΙΚΗΣ ΜΕΛΕΤΗΣ, ΕΠΕΚΤΑΣΗ ΜΕ ΕΤΟΣ ΑΝΑΦΟΡΑΣ ΤΟ 2035

60 -Έργα προεπεξεργασίας με εγκατάσταση απαιτούμενου Η/Μ εξοπλισμού -Πρωτοβάθμια Δ.Κ. -Βιολογική βαθμίδα -Δεξαμενές Τ.Κ. -Μονάδα χλωρίωσης -Μονάδα προπάχυνσης -Αναερόβιοι χωνευτές -Μονάδα μεταπάχυνσης -Κτίριο αφυδάτωσης με δύο φυγόκεντρα ΠΡΟΒΛΕΠΟΜΕΝΗ ΕΠΕΚΤΑΣΗ ΕΕΛ

61 ΠΡΟΤΑΣΕΙΣ ΑΝΑΒΑΘΜΙΣΗΣ ΕΠΕΚΤΑΣΗΣ ΕΕΛ Δ. ΡΟΔΙΩΝ ΠΡΟΤΕΙΝΟΜΕΝΗ ΠΡΩΤΗ ΕΠΕΚΤΑΣΗ ΜΕ ΕΤΟΣ ΑΝΑΦΟΡΑΣ ΤΟ 2015

62 -Έργα προεπεξεργασίας με εγκατάσταση απαιτούμενου Η/Μ εξοπλισμού -Σύστημα MBR -Επεμβάσεις στην υφιστάμενη Δ.Π.Κ. -Μονάδα απολύμανσης UV -Ένας αναερόβιος χωνευτής -Μία δεξαμενή προπάχυνσης -Κτίριο αφυδάτωσης με ένα φυγόκεντρο διαχωριστή A4 A6 A7 A8 A5 ΠΡΟΤΕΙΝΟΜΕΝΗ 1 Η ΕΠΕΚΤΑΣΗ A2 A3 A1

63 ΠΡΟΤΑΣΕΙΣ ΑΝΑΒΑΘΜΙΣΗΣ ΕΠΕΚΤΑΣΗΣ ΕΕΛ Δ. ΡΟΔΙΩΝ ΑΠΟΛΥΜΑΝΣΗ ΜΕ UV

64 ΠΡΟΤΑΣΕΙΣ ΑΝΑΒΑΘΜΙΣΗΣ ΕΠΕΚΤΑΣΗΣ ΕΕΛ Δ. ΡΟΔΙΩΝ ΔΕΞΑΜΕΝΗ ΚΑΘΙΖΗΣΗΣ ΜΕ ΚΕΚΛΙΜΕΝΕΣ ΕΠΙΦΑΝΕΙΕΣ (PARKSON CORPORATION) ΛΑΜΕΛΕΣ

65 ΠΡΟΤΑΣΕΙΣ ΑΝΑΒΑΘΜΙΣΗΣ ΕΠΕΚΤΑΣΗΣ ΕΕΛ Δ. ΡΟΔΙΩΝ ΠΡΟΤΕΙΝΟΜΕΝΗ ΔΕΥΤΕΡΗ ΕΠΕΚΤΑΣΗ ΜΕ ΕΤΟΣ ΑΝΑΦΟΡΑΣ ΤΟ 2035 Α ΛΥΣΗ

66 -Εγκατάσταση απαιτούμενου Η/Μ εξοπλισμού στα έργα προεπεξεργασίας -Δεύτερο σύστημα MBR A6 Β3 A7 A8 ΠΡΟΤΕΙΝΟΜΕΝΗ 2 Η ΕΠΕΚΤΑΣΗ / Α ΛΥΣΗ -Πρόσθετη μονάδα απολύμανσης UV A5 -Πρόσθετος αναερόβιος χωνευτής Β1 -Πρόσθετος φυγόκεντρος διαχωριστής A4 B2 ΕΞΟΙΚΟΝΟΜΗΣΗ ΧΩΡΟΥ 3-4 ΣΤΡΕΜΜΑΤΩΝ A3 A2 A1 ΤΡΙΤΟΒΑΘΜΙΑ ΕΠΕΞΕΡΓΑΣΙΑ / Μ. ΑΣΒΕΣΤΟΠΟΙΗΣΗΣ / Μ.ΞΗΡΑΝΣΗΣ

67 ΠΡΟΤΑΣΕΙΣ ΑΝΑΒΑΘΜΙΣΗΣ ΕΠΕΚΤΑΣΗΣ ΕΕΛ Δ. ΡΟΔΙΩΝ ΠΡΟΤΕΙΝΟΜΕΝΗ ΔΕΥΤΕΡΗ ΕΠΕΚΤΑΣΗ ΜΕ ΕΤΟΣ ΑΝΑΦΟΡΑΣ ΤΟ 2035 Β ΛΥΣΗ

68 -Έργα προεπεξεργασίας με εγκατάσταση υπόλοιπου Η/Μ εξοπλισμού -Πρόσθετο σύστημα βιολογικής βαθμίδας B1 A6 B4 A7 A8 A5 ΠΡΟΤΕΙΝΟΜΕΝΗ 2 Η ΕΠΕΚΤΑΣΗ / Β ΛΥΣΗ -Πρόσθετο σύστημα Δ.Τ.Κ. -Πρόσθετη μονάδα απολύμανσης με χλώριο B2 -Πρόσθετος αναερόβιος χωνευτής -Πρόσθετος φυγόκεντρος διαχωριστής B3 A4 A2 A3 A1

69 ΣΥΣΤΗΜΑΤΑ ΒΙΟΑΝΤΙΔΡΑΣΤΗΡΩΝ ΜΕΜΒΡΑΝΩΝ (MBR)

70 ΣΥΣΤΗΜΑΤΑ ΒΙΟΑΝΤΙΔΡΑΣΤΗΡΩΝ ΜΕΜΒΡΑΝΩΝ (MBR) Οι μεμβράνες είναι γνωστές για τη χρήση τους στην τριτοβάθμια επεξεργασία, για την απομάκρυνση των αιωρούμενων στερεών που έχουν απομείνει κατόπιν της δευτεροβάθμιας επεξεργασίας. Ωστόσο, μπορούν αν χρησιμοποιηθούν με μεγάλη επιτυχία και στη επεξεργασία των λυμάτων. Το σύστημα MBR είναι ένας συνδυασμός της φιλοσοφίας της ενεργού ιλύος με τη μέθοδο της διύλισης

71 ΕΦΑΡΜΟΓΗ ΣΥΣΤΗΜΑΤΩΝ ΒΙΟΑΝΤΙΔΡΑΣΤΗΡΩΝ ΜΕΜΒΡΑΝΩΝ (MBR) ΕΕΛ ΜΙΚΡΗΣ ΚΛΙΜΑΚΑΣ ( ) ι.κ. ΕΕΛ ΜΕΣΑΙΑΣ ΚΛΙΜΑΚΑΣ ( ) ι.κ. ΕΕΛ ΜΕΓΑΛΗΣ ΚΛΙΜΑΚΑΣ > ι.κ. ΒΙΟΜΗΧΑΝΙΑ ΝΑΥΤΙΛΙΑ

72 ΛΟΓΟΙ ΔΙΕΥΡΥΝΣΗΣ ΧΡΗΣΗΣ ΣΥΣΤΗΜΑΤΩΝ ΒΙΟΑΝΤΙΔΡΑΣΤΗΡΩΝ ΜΕΜΒΡΑΝΩΝ (MBR) Η Ευρωπαική ντιρεκτίβα (91/271/ 1/271/EEC) για τα κράτη μέλη της Ε.Ε. 12 παρ.. 1: 1 επεξεργασμένα υγρά απόβλητα θα επαναχρησιμοποιούνται οποτεδήποτε θεωρούνται κατάλληλα.... Η έλλειψη διαθεσιμότητας γης Άμεση τροφοδότηση υφιστάμενων εγκαταστάσεων με παροχή πολλαπλάσια της αρχικής Άρθρο 12

73 ΕΙΔΗ ΒΙΟΑΝΤΙΔΡΑΣΤΗΡΩΝ ΜΕΜΒΡΑΝΩΝ (MBR) Submerged MBR

74 ΕΙΔΗ ΒΙΟΑΝΤΙΔΡΑΣΤΗΡΩΝ ΜΕΜΒΡΑΝΩΝ (MBR) Side stream MBR

75 ΕΙΔΗ ΜΕΜΒΡΑΝΩΝ Συστοιχία μεμβρανών κοίλων ινών

76 ΕΙΔΗ ΜΕΜΒΡΑΝΩΝ Κασέτες μεμβρανών επιπέδων πλακών

77 ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΒΙΟΑΝΤΙΔΡΑΣΤΗΡΩΝ ΜΕΜΒΡΑΝΩΝ (MBR) Σημαντικά μικρότερη απαιτούμενη έκταση γης, περίπου 25-35% μικρότερη από αυτή των συμβατικών συστημάτων Απουσία συνήθων προβλημάτων καθιζησιμότητας (αφρισμός & διόγκωση ιλύος στις Δ.Τ.Κ.).) Μικρότερη παραγωγή ιλύος κατά % Συγκέντρωση στερεών εξόδου μικρότερη από 1mg/l

78 ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΒΙΟΑΝΤΙΔΡΑΣΤΗΡΩΝ ΜΕΜΒΡΑΝΩΝ (MBR) Ιδανικό σύστημα όταν απαιτείται επέκταση υφιστάμενων μονάδων με έλλειψη ευχέρειας χώρου Εξαιρετική ποιότητα εκροής, (απαλλαγμένη από βακτήρια & ιούς όπως cryptosporidium & Giardin Lamblia), κατάλληλη για άρδευση, βιομηχανική χρήση, περιαστική χρήση, εμπλουτισμός υπόγειου υδροφορέα

79 ΜΕΙΟΝΕΚΤΗΜΑΤΑ ΒΙΟΑΝΤΙΔΡΑΣΤΗΡΩΝ ΜΕΜΒΡΑΝΩΝ (MBR) Η κατανάλωση ενέργειας είναι περίπου κατά 30-35% υψηλότερη από τα συνήθη συστήματα και αυτό λόγω της χρήσης επιπλέον ποσότητα αέρα για τον καθαρισμό των μεμβρανών

80 ΚΑΤΑΝΟΜΗ ΕΝΕΡΓΕΙΑΣ ΣΕ ΣΥΣΤΗΜΑΤΑ (MBR) ΑΝΤΛΗΣΗ ΔΙΗΘΗΜΑΤΟΣ ΜΙΞΗ ΣΤΗΝ Α.Δ. ΑΕΡΙΣΜΟΣ ΜΕΜΒ. & ΒΙΟ/ΣΗ ΦΟΡΤΙΟΥ ΑΝΑΚΥΚΛΟΦΟΡΙΑ

81 ΚΑΤΑΝΟΜΗ ΕΝΕΡΓΕΙΑΣ ΣΕ ΣΥΣΤΗΜΑΤΑ (MBR) ΕΝΕΡΓΕΙΑΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΣΥΣΤΗΜΑΤΟΣ MBR 50% 45% 42% ΠΟΣΟΣΤΟ 40% 35% 30% 25% 20% 15% 10% 5% 0% 34% 10% 9% 4% 1% ΑΕΡΙΣΜΟ ΓΙΑ ΑΕΡΙΣΜΟ ΑΝΤΛΙΕΣ ΜΙΞΗ ΑΝΟΞΙΚΗΣ ΑΝΤΛΙΕΣ ΔΙΗΘΗΜΑΤΟΣ ΑΠΩΛΕΙΕΣ ΒΙΟΑΠΟΙΚΟΔΟΜΗΣΗ ΜΕΜΒΡΑΝΩΝ ΑΝΑΚΥΚΛΟΦΟΡΙΑΣ ΔΕΞΑΜΕΝΗΣ ΠΑΡΑΜΕΤΡΟΙ

82 ΜΕΙΟΝΕΚΤΗΜΑΤΑ ΒΙΟΑΝΤΙΔΡΑΣΤΗΡΩΝ ΜΕΜΒΡΑΝΩΝ (MBR) Το φράξιμο των μεμβρανών είναι αρκετά οχληρό και κατ επέκταση κοστοβόρο γεγονός αφενός όσον αφορά τη πρόληψή του και αφετέρου όσον αφορά την αντιμετώπισή του. ΠΡΙΝ ΜΕΤΑ

83 ΕΠΙΣΗΜΑΝΣΕΙΣ Νέος προηγμένος σχεδιασμός των στοιχείων των μεμβρανών, ο οποίος στοχεύει στην αύξηση της ενεργούς επιφάνειας των μεμβρανών ούτως ώστε να μειωθεί ο αριθμός των απαιτούμενων συστημάτων μεμβρανών αλλά και η συχνότητα καθαρισμού αυτών και των συνοδών στοιχείων του συστήματος.

84 ΕΠΙΣΗΜΑΝΣΕΙΣ Χρήση προηγμένων υλικών για τα στοιχεία των μεμβρανών, όπως π.χ. για τις ίνες, είναι ικανά να επιφέρουν αύξηση της παροχής της ροής μέχρι και 25%.

85 ΕΠΙΣΗΜΑΝΣΕΙΣ Ειδικές μηχανικές εντολές οι οποίες είναι ικανές να παρέχουν ακανόνιστους παλμούς αέρα στα στοιχεία των μεμβρανών έχουν ως αποτέλεσμα ο καθαρισμός αυτών να είναι αποτελεσματικότερος με παροχή αξιοσημείωτα μικρότερης ενέργειας μέχρι και 50%.

86 ΣΥΜΠΕΡΑΣΜΑΤΑ Η αύξηση του πεδίου προσφοράς τέτοιων συστημάτων αλλά και περαιτέρω έρευνες οι οποίες επιφέρουν καινοτομίες & βελτιστοποιήσεις, έχουν σαν αποτέλεσμα να μειώνεται ολοένα και περισσότερο το κόστος συντήρησης και λειτουργίας των συστημάτων MBR, καθιστώντας τα εν λόγω συστήματα εκτός από αξιόπιστα συνάμα και εξαιρετικά ανταγωνιστικά.

87 ΣΤΟΙΧΕΙΑ ΑΓΟΡΑΣ / ΚΟΣΤΟΥΣ MBR Διεθνή αγορά συστημάτων MBR μεταξύ των ετών $ (10 6 ) ΕΤΟΣ

88 ΣΤΟΙΧΕΙΑ ΑΓΟΡΑΣ / ΚΟΣΤΟΥΣ MBR Διερεύνηση κόστους κεφαλαίου επένδυσης MBR στην ΕΕΛ Δ. Ροδίων ΕΤΗ / ι.κ. ΕΤΟΣ / ι.κ. ΕΤΗ / ι.κ.

89 ΕΦΑΡΜΟΓΗ ΒΙΟΑΝΤΙΔΡΑΣΤΗΡΩΝ ΜΕΜΒΡΑΝΩΝ (MBR) ΣΤΗΝ ΕΕΛ ΡΟΔΟΥ Μια εγκατάσταση MBR έχει απαιτήσεις έκτασης γης κατά πολύ μικρότερες από συμβατικές μονάδες επεξεργασίας αποβλήτων. Στη συγκεκριμένη περίπτωση της υπάρχουσας ΕΕΛ Ρόδου Ρόδου, η διαθέσιμη για μελλοντική επέκταση έκταση γης, όσον αφορά τους βιολογικούς αντιδραστήρες, και προκειμένου για εξυπηρέτηση πληθυσμού των ι.κ. με έτος αναφοράς το 2035, δεν επαρκεί.

90 ΕΦΑΡΜΟΓΗ ΒΙΟΑΝΤΙΔΡΑΣΤΗΡΩΝ ΜΕΜΒΡΑΝΩΝ (MBR) ΣΤΗΝ ΕΕΛ ΡΟΔΟΥ Το σύστημα MBR προσαρμόζεται στο περιβάλλον της περιοχής χωρίς να δημιουργεί οιαδήποτε υποβάθμιση, πράγμα που το καθιστά ιδιαίτερα συμβατό και αποδεκτό ειδικά σε περιοχές με έντονο τουριστικό χαρακτήρα και υψηλό κοστολόγιο γης, όπως είναι η Ν. Ρόδου.

91 ΕΦΑΡΜΟΓΗ ΒΙΟΑΝΤΙΔΡΑΣΤΗΡΩΝ ΜΕΜΒΡΑΝΩΝ (MBR) ΣΤΗΝ ΕΕΛ ΡΟΔΟΥ - Βάσει διαδοχικών Οδηγιών της ΕΕ η ποιότητα των εκροών απαιτείται ολοένα και υψηλότερη λόγω της δυνατότητας επαναχρησιμοποίησης του επεξεργασμένου αποβλήτου σε μία εποχή όπου έχει ήδη εμφανιστεί το φαινόμενο της λειψυδρίας, αλλά και στα πλαίσια μίας αειφόρου ανάπτυξης. Με χρήση κατάλληλων μεμβρανών κυρίως τύπου UF(υπερδιύλιση υπερδιύλιση) παράγεται διήθημα το οποίο συνδυάζει σταθερή και υψηλή ποιότητα, κατάλληλο για επαναχρησιμοποίηση για άρδευση ή άλλες χρήσεις.

92 ΕΦΑΡΜΟΓΗ ΒΙΟΑΝΤΙΔΡΑΣΤΗΡΩΝ ΜΕΜΒΡΑΝΩΝ (MBR) ΣΤΗΝ ΕΕΛ ΡΟΔΟΥ Δεν υπάρχουν σημαντικές κλιματικές διαφορές μεταξύ χειμερινής και καλοκαιρινής περιόδου στο νησί της Ρόδου, και ειδικότερα έχουμε τιμές θερμοκρασίας από C. Όσο αυξάνει η θερμοκρασία η συνεκτικότητα του υγρού απόβλητου μειώνεται με άμεσο αποτέλεσμα να αυξάνει ο ρυθμός ροής δια μέσου των πόρων της μεμβράνης. Έτσι, απαιτείται μικρότερος αριθμός στοιχείων μεμβρανών από τα οποία θα αποτελείται το σύστημα MBR αλλά και μικρότερο αριθμό στοιχείων που τα συνοδεύουν (σωληνώσεις, βαλβίδες, ελέγχου..) και επομένως χαμηλότερο κόστος.

93 ΣΥΜΠΕΡΑΣΜΑΤΑ Ο εξυπηρετούμενος θερινός πληθυσμός είναι της τάξης των ισοδύναμων κατοίκων Η επάρκεια της υφιστάμενης ΕΕΛ Δ. Ροδίων, όσον αφορά την επεξεργασία των λυμάτων, είναι της τάξης των ι.κ., και η συνολική επέκταση αυτής, με έτος αναφοράς το 2035, πρέπει να συνεπεξεργάζεται τα λύματα των δήμων Ροδίων, Ιαλυσού, Καλλιθέας, Αφάντου και Αρχάγγελου, ήτοι τα λύματα επιπλέον ι.κ.

94 ΣΥΜΠΕΡΑΣΜΑΤΑ Είναι δόκιμη η σταδιακή υλοποίηση των έργων επέκτασης, (επεξεργασία ι.κ.).), ήτοι σε δύο φάσεις, όπως δόκιμη είναι και η εγκατάσταση συστήματος MBR, αν όχι και στις δύο φάσεις, οπωσδήποτε στην πρώτη φάση επέκτασης λόγω της έλλειψης διαθεσιμότητας γης προκειμένου εφαρμογής συστήματος όμοιου με του υφιστάμενου.

95 ΣΥΜΠΕΡΑΣΜΑΤΑ Η δυναμικότητα των έργων της πρώτης επέκτασης με ορίζοντα το 2013, θα πρέπει να είναι τουλάχιστον επαρκής για περίπου πρόσθετους κατοίκους, έτσι ώστε η συνολική δυναμικότητα των έργων επεξεργασίας ( κάτοικοι) να επαρκεί περίπου για 3-4 έτη από το έτος Επίσης, επιβάλλεται η διεύρυνση παροχετευτικότητας υπαρχόντων αγωγών ή η δημιουργία νέων, ώστε στη φάση αυτή να διοχετεύονται και τα λύματα των δήμων Αφάντου & Αρχάγγελου.

96 ΣΥΜΠΕΡΑΣΜΑΤΑ Η δυναμικότητα των έργων της δεύτερης επέκτασης με ορίζοντα το 2035, θα πρέπει να είναι τουλάχιστον επαρκής για περίπου πρόσθετους κατοίκους, έτσι ώστε η συνολική δυναμικότητα των έργων επεξεργασίας ( κάτοικοι) να επαρκεί για το έτος Επίσης, επιβάλλεται η περάτωση εσωτερικών δικτύων και αγωγών ώστε το 2035 η δυνάμενη προς αποχέτευση παροχή να είναι σχεδόν τριπλάσια της υφιστάμενης.
