SEVESO III. Η Αναγνώριση Κινδύνων ως Χρήσιμο Εργαλείο. Βασίλειος Πέππας, Χημικός Μηχανικός, MEng, MSc, AIChemE, AIGEM

Transcript

1 SEVESO III Η Αναγνώριση Κινδύνων ως Χρήσιμο Εργαλείο Βασίλειος Πέππας, Χημικός Μηχανικός, MEng, MSc, AIChemE, AIGEM Διευθυντής Βιομηχανικής Ασφάλειας, Εργονομία Α.Ε.

2 Ίδρυση Διεπιστημονική Ομάδα Μηχανικών 3 Χημικοί Μηχανικοί (ΜSc) 4 Μηχανολόγοι Μηχανικοί (ΜSc) 2 Εργονόμοι Μηχανικοί (ΜSc) 2 Ηλεκτρολόγοι Μηχανικοί (ΑΤΕΧ certified) 1 Μηχανικός Βιομηχανικού Σχεδιασμού 1 Τεχνολόγος Αυτοματισμού

3 SEVESO Βιομηχανική Υποστήριξη Ασφάλεια Διεργασιών Ασφάλεια Μηχανημάτων Σχεδιασμός & Αναβάθμιση ΑΤΕΧ HAZOP LOPA QRA SIL & SIS ELECTRICAL INSPECTIONS SAFETY AUTOMATION MACHINERY SAFEGUARDING

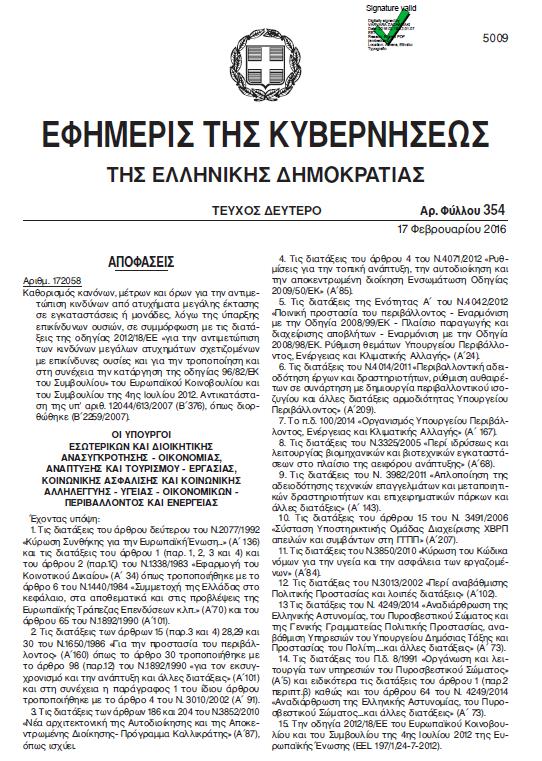

4 Άρθρο 9 Κ.Υ.Α /16 Η Αναγνώριση Κινδύνων ως Χρήσιμο Εργαλείο

5 Άρθρο 9 Κ.Υ.Α /16 Η Αναγνώριση Κινδύνων ως Χρήσιμο Εργαλείο

6 HAZOP Leader Υπεύθυνος Υγείας & Ασφάλειας Χειριστής Υπεύθυνος Συντήρησης Διευθυντής Παραγωγής HAZOP Scribe

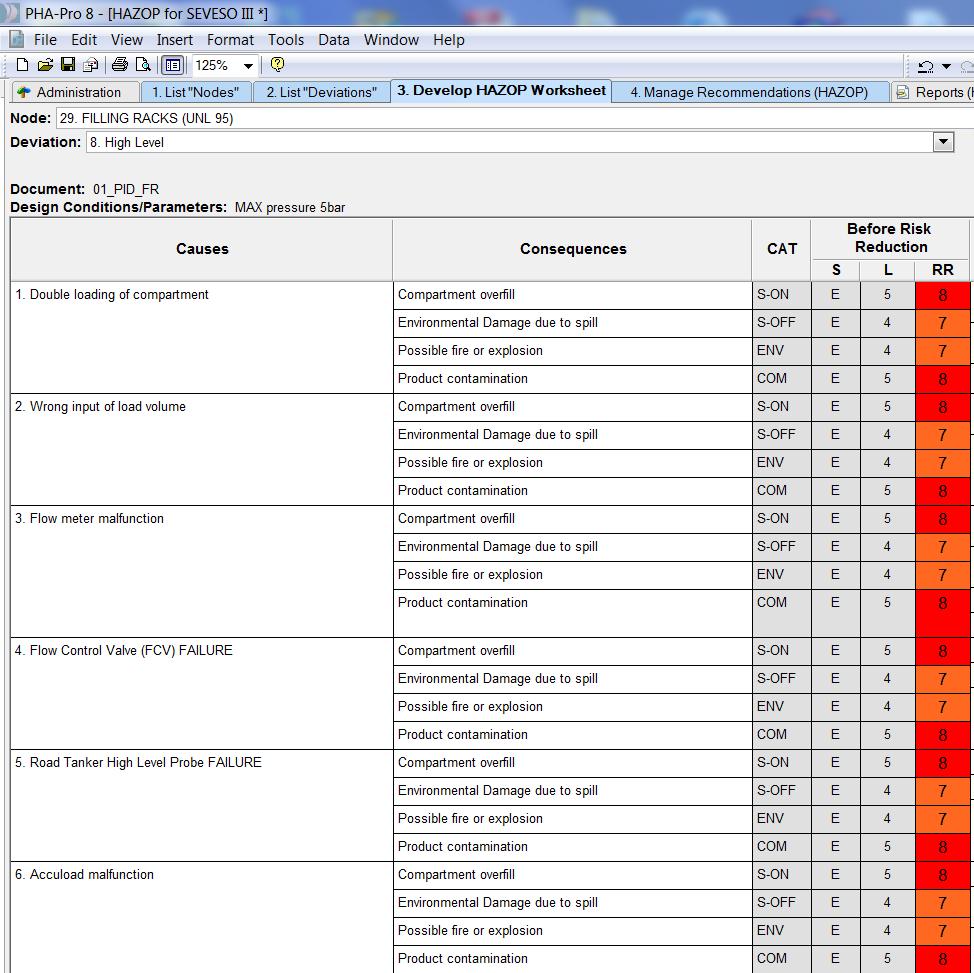

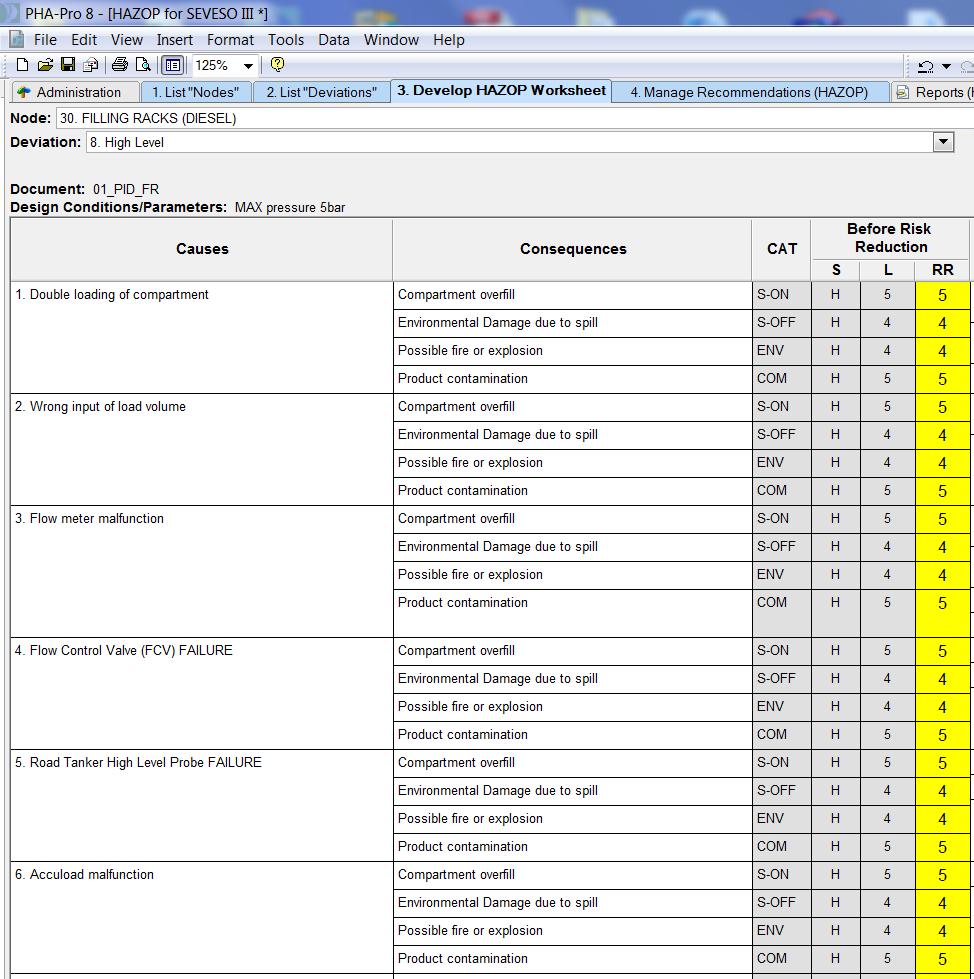

7 Case Study Υπερχείλιση βυτιοφόρου Gasoline pipeline permissive to load Control Unit flow control valve (FCV) vehicle overfill & earthing system Vehicle High Level probe

8 Case Study Υπερχείλιση βυτιοφόρου

9 Case Study Υπερχείλιση βυτιοφόρου

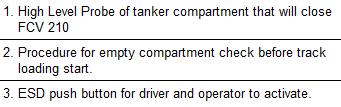

10 Case Study Υπερχείλιση βυτιοφόρου

11 Case Study Υπερχείλιση βυτιοφόρου

12 Case Study Υπερχείλιση βυτιοφόρου

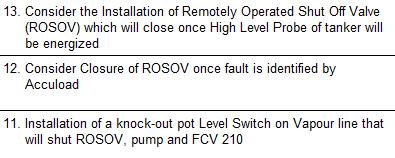

13 Case Study Υπερχείλιση βυτιοφόρου

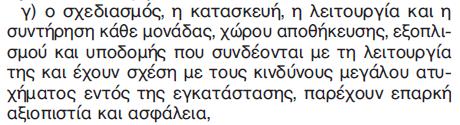

14 Άρθρο 9 Κ.Υ.Α /16

15 Άρθρο 9 Κ.Υ.Α /16

16 Safety Instrumented System (SIS) Συγκεκριμένο επίπεδο αξιοπιστίας (LOPA, probability of failure on demand, IEC 61511, IEC 61508) σε όλες τις φάσεις του κύκλου ζωής του συστήματος (αρχική ιδέα, σχεδιασμός, υλοποίηση, λειτουργία, παροπλισμός) μέσω προληπτικής συντήρησης και ελέγχων. (e.g. proof testing, fault diagnostics)

17 Case Study Υπερχείλιση βυτιοφόρου Gasoline pipeline permissive to load Control Unit flow control valve (FCV) vehicle overfill & earthing system Vehicle High Level probe

18 Case Study Υπερχείλιση βυτιοφόρου Gasoline pipeline permissive to load Control Unit SIS logic solver functions (SIF) vapour collection system flow control valve (FCV) vehicle overfill & earthing system level switch K-O pot independent shutdown valve Vehicle High Level probe

19 Εκτίμηση Επικινδυνότητας

20 Bow Tie απειλή φράγμα κορυφαίο γεγονός συνέπεια αίτιο αστοχίας φράγματος

21 Bow Tie Φράγματα Χρωματικός διαχωρισμός οργανωτικών και τεχνικών μέτρων Καταγραφή κωδικών διαδικασιών και υπευθύνων υλοποίησης Αξιολόγηση με βάση την πολυπλοκότητα και την αποτελεσματικότητα

22 Bow Tie

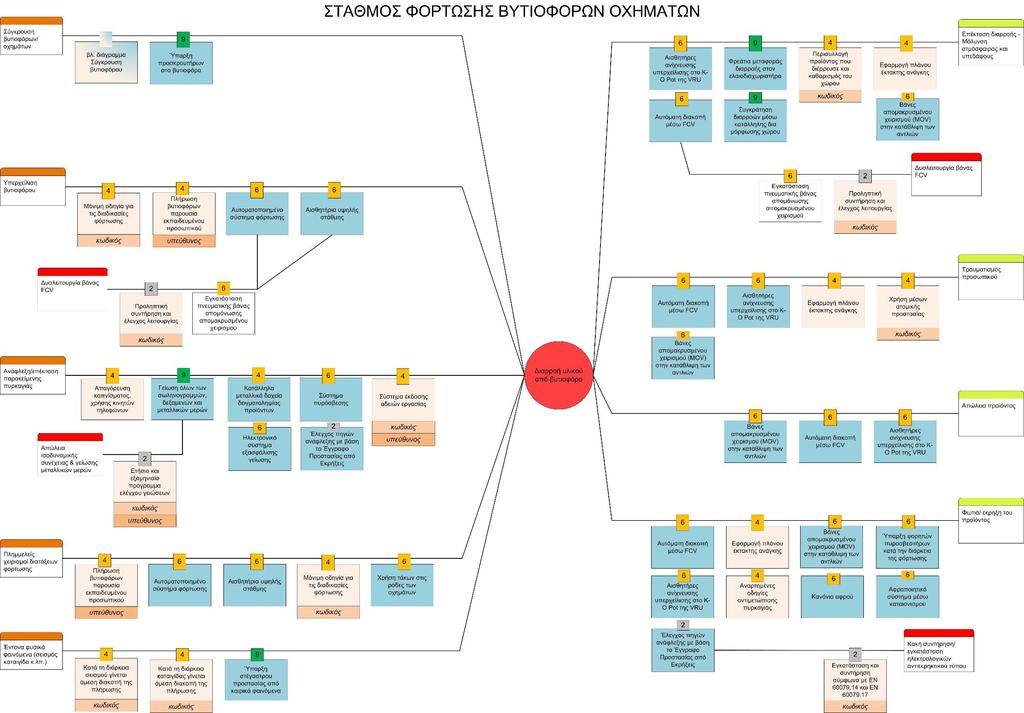

23 Bow Tie 12/28 12/30 Yπερχείλιση βυτιοφόρου Πλήρωση βυτιοφόρων Αυτοματοποιημένο παρουσία σύστημα φόρτωσης εκπαιδευμένου προσωπικού Μόνιμη οδηγία για τις διαδικασίες φόρτωσης κωδικός υπεύθυνος Αισθητήρια υψηλής στάθμης Δυσλειτουργία βάνας FCV 2 Προληπτική συντήρηση και έλεγχος λειτουργίας κωδικός 6 Εγκατάσταση πνευματικής βάνας απομόνωσης απομακρυσμένου χειρισμού

24 Bow Tie

25 Bow Tie 12/30 12/ Αυτόματη διακοπή μέσω FCV Εφαρμογή πλάνου έκτακτης ανάγκης Βάνες απομακρυσμένου χειρισμού (MOV) στην κατάθλιψη των αντλιών Ύπαρξη φορητών πυροσβεστήρων κατά την διάρκεια της φόρτωσης Φωτιά/ έκρηξη του προϊόντος 6 4 Αισθητήρες ανίχνευσης υπερχείλισης στο Κ- Ο Pot της VRU 2 Έλεγχος πηγών ανάφλεξης με βάση το Έγγραφο Προστασίας από Εκρήξεις Αναρτημένες οδηγίες αντιμετώπισης πυρκαγιάς 6 Κανόνια αφρού 2 Εγκατάσταση και συντήρηση σύμφωνα με ΕΝ και ΕΝ κωδικός 6 Αφροποιητικό σύστημα μέσω καταιονισμού Κακή συντήρηση/ εγκατάσταση ηλεκτρολογικών αντιεκρηκτικού τύπου

26 Η αποτελεσματική μελέτη αναγνώρισης κινδύνων: καλύπτει τις νομοθετικές απαιτήσεις

27 Η αποτελεσματική μελέτη αναγνώρισης κινδύνων: αξιολογεί την επικινδυνότητα

28 Η αποτελεσματική μελέτη αναγνώρισης κινδύνων: καταγράφει λεπτομερώς τα υπάρχοντα μέτρα

29 Η αποτελεσματική μελέτη αναγνώρισης κινδύνων: προτείνει λύσεις μείωσης της επικινδυνότητας σε αποδεκτά επίπεδα

30 Η αποτελεσματική μελέτη αναγνώρισης κινδύνων: είναι σε θέση να μεταφέρει την πληροφορία στο εμπλεκόμενο προσωπικό

31 Ευχαριστώ για την προσοχή σας Βασίλειος Πέππας, Χημικός Μηχανικός, MEng, MSc, AIChemE, AIGEM Industrial Safety Director, Ergonomia S.A. προστασία από ατυχήματα μεγάλης έκτασης
