2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 1/63
|
|
|
- Ζοροβάβελ Μπλέτσας
- 6 χρόνια πριν
- Προβολές:
Transcript
1 1 Εισαγωγικά Χρώμα Εφαρμογές : Μεταφορά χρώματος 2 Ιστόγραμμα εικόνας μετασχ. έντασης κατάτμηση εικόνας Βελτίωση εικόνας - φιλτράρισμα Ανίχνευση ακμών Περιγραφείς: HOG-Harris- SIFT Ανάλυση και μέτρηση υφής- Gabor φίλτρα 3 7 PCA και LDA για αναγνώριση προσώπου Τεχνικές ανάκτησης εικόνας Απεικονίσεις χαμηλής διάστασης Συμπίεση κωδικοποίηση αραιή αναπαράσταση-nmf Ασαφής λογική- ομαδοποίηση fcm, k-means 2+1 Μάθημα - εργαστήριο 12 Περίληψη VIDEO Παρουσίαση των projects 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 1/63
2 Ψηφιακή Επεξεργασία Εικόνας Τι είναι η ψηφιακή εικόνα 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 2/63
3 Το μοντέλο της εικόνας Μία εικόνα παριστάνεται από ένα πίνακα U που κάθε στοιχείο του u(i,j) ονομάζεται εικονοστοιχείο pixel (picture element). Η ανάλυση της εικόνας είναι η διάσταση του πίνακα MxN σε pixel. Η χωρική ανάλυση είναι το μέγεθος που στο πραγματικό χώρο αντιστοιχεί σε ένα pixel (πχ. εκτυπωτής-dpi, δορυφορική εικόνα-m κλπ) 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 3/63

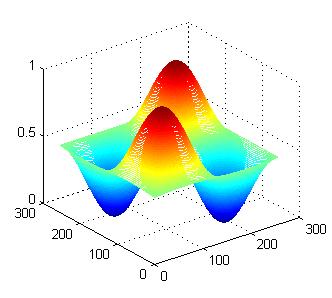

4 ΔΠΜΣ ΗΕΠ 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ 4/63 Εικόνα πίνακας Οι συντεταγμένες των pixel είναι στο επίπεδο x-y ενώ οι διαβαθμίσεις του γκρίζου (επίπεδα γκρι) θεωρούνται ως τιμές στον άξονα z (βάθος εικόνας)
5 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 5/63
6 Τύποι εικόνων Δυαδικές εικόνες: u(i,j) με τιμές 0 ή 1 Εικόνες ακεραίων : u(i,j) Εικόνες πραγματικών αριθμών u(i,j)?? Εικόνες έγχρωμες και μαυρόασπρες (gray scale) Βάθος εικόνας: Είναι ο αριθμός των bits για την τιμή του pixel συνήθως 1byte Εικόνες με δείκτη -- Χρωματικός χάρτης True color: βάθος 24 bits (1 byte για κάθε «κανάλι») 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 6/63

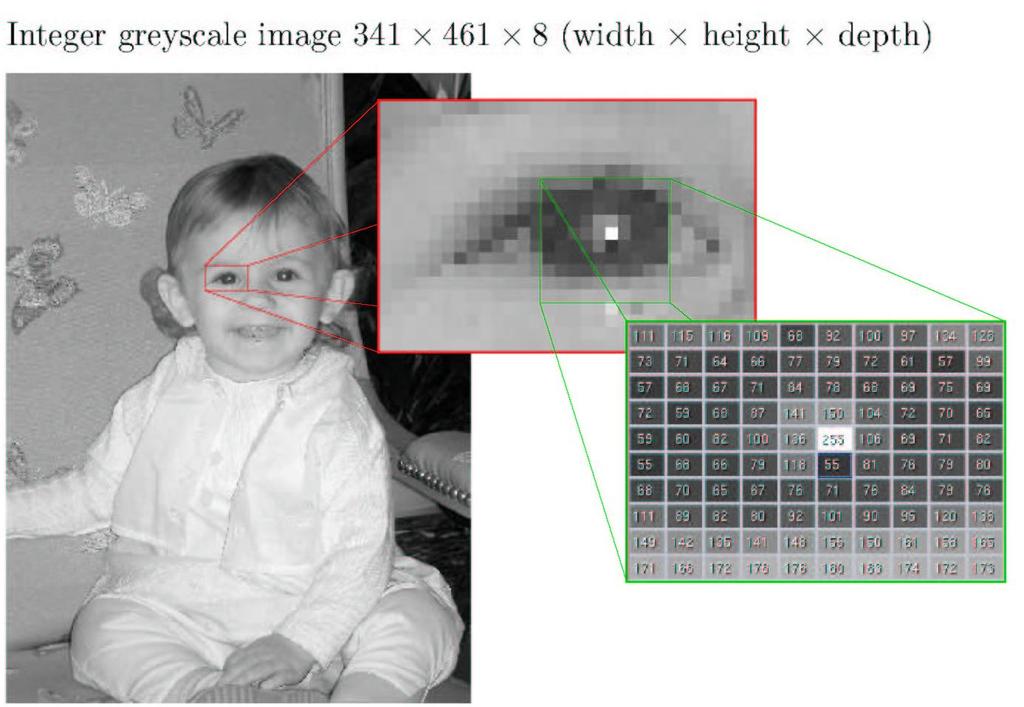

7 Εικόνα επιπέδων γκρί - gray scale 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 7/63
8 Bit planes Από πάνω αριστερά έως κάτω δεξιά: 8 επίπεδα ψηφίων 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 8/63
9 Εικόνες με δείκτη «παλέτα» χρωμάτων 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 9/63

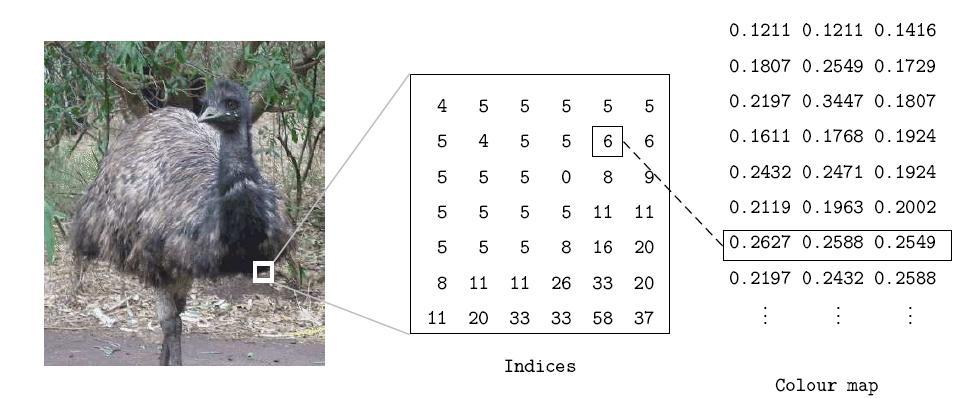

10 Εικόνες με δείκτη Χρωματικός χάρτης color map 0 0 R 0 G 0.02 B Κάθε pixel έχει μία ακέραιη τιμή που δείχνει την διεύθυνση- γραμμή στον πίνακα. Οι τρεις τιμές της γραμμής δείχνουν τις R,G,B, τιμές Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 10/63
11 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 11/63

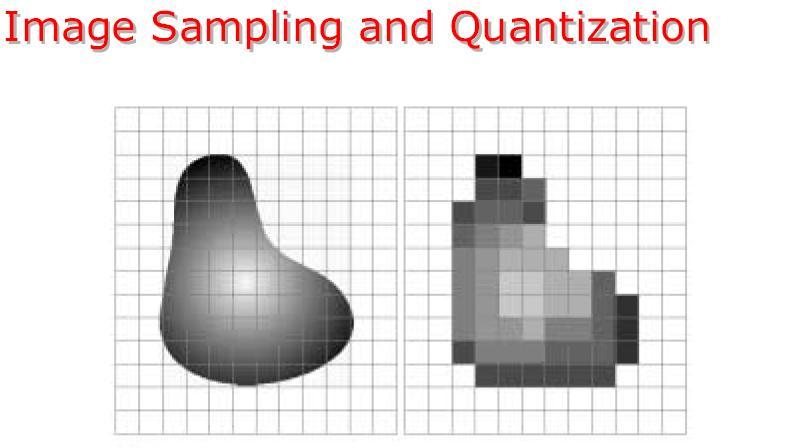

12 Δειγματοληψία -κβάντιση ppi, pixels per inch Αφορά: computer displays, image scanners, digital camera image sensors Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 12/63

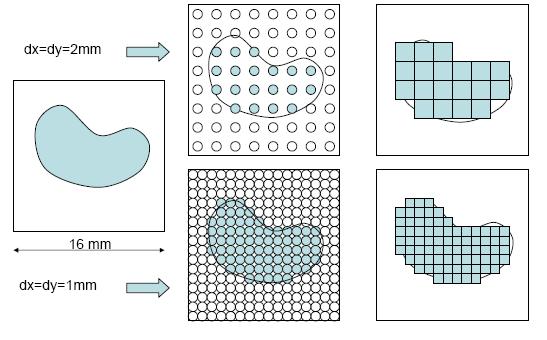

13 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 13/63
14 Δειγματοληψία παράδειγμα1 Original Image Image of Desired Spatial Resolution Image of Desired Spatial Resolution x 0.5 x Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 14/63

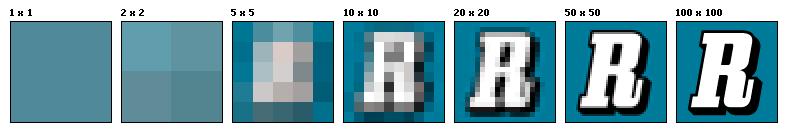

15 Δειγματοληψία παράδειγμα Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 15/63
16 κβάντιση -- παράδειγμα Original Image Image of Desired Gray-Scale Resolution Image of Desired Gray-Scale Resolution Αρχική εικόνα 1byte 4bits 1bit 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 16/63
17 Τύποι αρχείων εικόνων imagename.bmp Τυποποίηση για έγχρωμες εικόνες σε Windows. Bit Mapped. Είναι αρχεία ανεξάρτητα της συσκευής. imagename.tif Tagged Image File Format. Είναι και αυτή τυποποίηση bit 1992 mapped χρησιμοποιείται πίνακας αναφοράς για την επιλογή των χρωμάτων. imagename.gif είναι κωδικοποιημένες σύμφωνα με το Graphics Interchange 1987 Format, μία τυποποίηση για δικτυακές διασυνδέσεις και το Internet. Κωδικοποίηση με LZW imagename.jpg JPEG 10:1 compression lossy Συμπιεσμένες εικόνες σύμφωνα με το πρότυπο JPEG (Joint Photographic Experts Group) Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 17/63
18 Αντίληψη του χρώματος 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 18/63

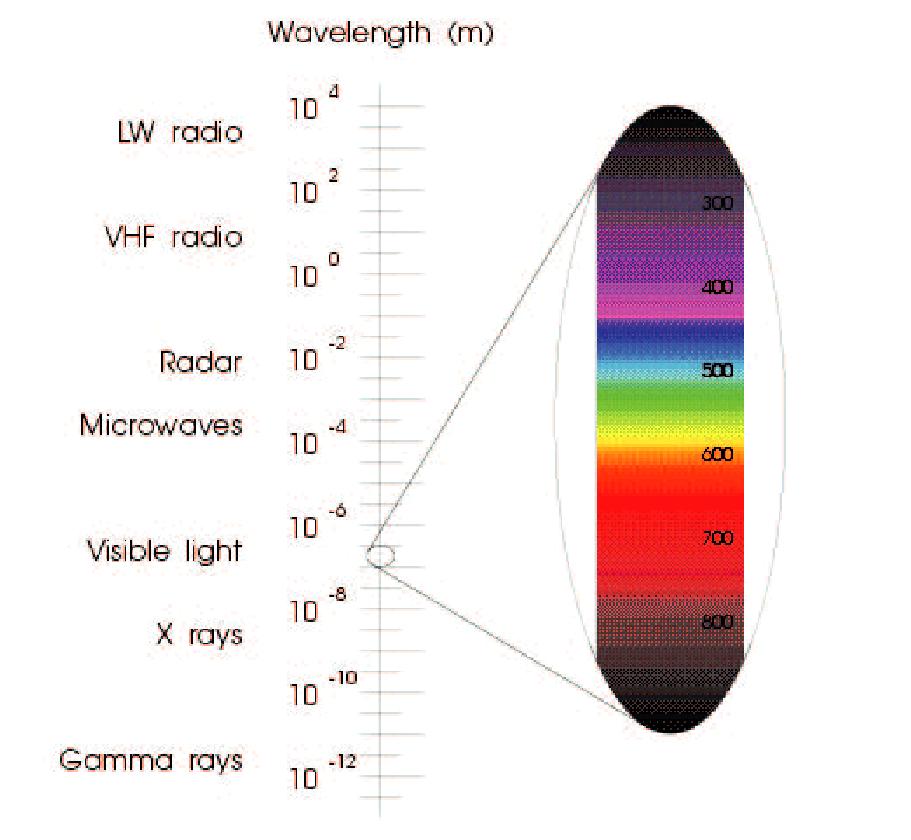

19 εισαγωγικά Το φως είναι ηλεκτρομαγνητική ακτινοβολία και το μέγεθος που τη χαρακτηρίζει είναι η ισχύς c(x,y,t,λ) watts Εάν θεωρήσουμε x,y,t σταθερά τότε η ισχύς c είναι συνάρτηση μόνο του μήκους κύματος λ: c(λ) Η κατανομή αυτή της ισχύος c(λ) είναι η αποκλειστική αιτία της δημιουργίας ενός συγκεκριμένου χρώματος. Αριστερά δεικνύεται το ηλεκτρομαγνητικό φάσμα. Δεξιά σε μεγέθυνση η ορατή περιοχή ραδιομετρικά και φωτομετρικά μεγέθη 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 19/63
20 Φυσιολογικά χαρακτηριστικά φωτός ενταση (intensity) - λαμπρότητα (brightness), Ι χρώμα (hue), Η κορεσμός (saturation), S 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 20/63

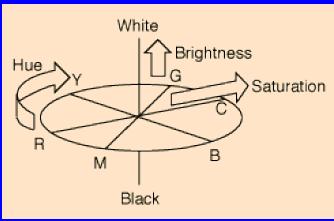

21 Τριδιάστατος χώρος 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 21/63

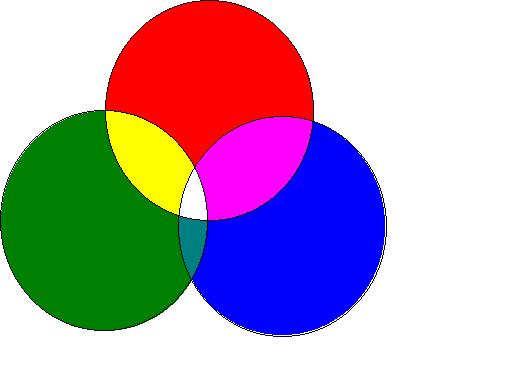

22 Βασικά χρώματα θεωρία Thomas Young (1802) Σε κάθε περίπτωση ένα χρώμα-φως τιμής T μπορεί να παρασταθεί με ένα γραμμικό συνδυασμό βασικών χρωμάτων P i T = w 1 P 1 +w 2 P 2 + w 3 P Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 22/63
23 Σχηματισμός του χρώματος 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 23/63

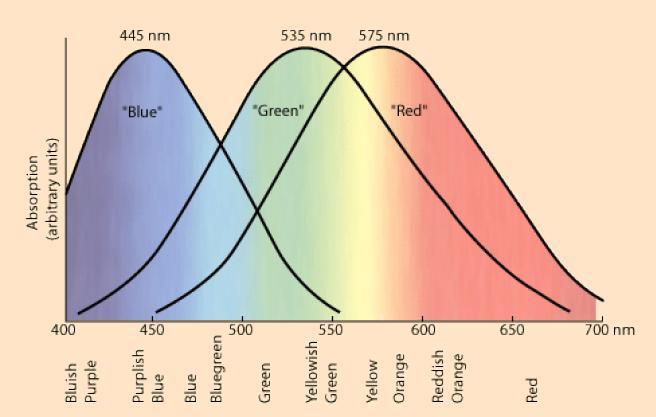

24 Φασματική απόκριση των κώνων Τριχρωμία Αξίωμα της τριχρωμίας Τρια μόνο βασικά χρώματα χρειάζονται για την αναπαράσταση κάθε χρώματος Τα τρία αυτά βασικά χρώματα πρέπει να είναι ανεξάρτητα 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 24/63
25 Color matching functions Κωδικοποίηση! Πειραματική διάταξη για την εύρεση των συναρτήσεων ταιριάσματος χρώματος 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 25/63
26 Τελική εικόνα 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 26/63
27 Αναπαράσταση του χρώματος 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 27/63
28 «Στανταροποίηση» των βασικών χρωμάτων primary colors Secondary colors 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 28/63
29 αρνητικές τιμές κάποια χρώματα δεν μπορούν να αναπαραχθούν με άθροισμα των 3 primaries 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 29/63
30 ΔΠΜΣ ΗΕΠ 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ 30/63 Από τα CIE primaries (RGB) CIE XYZ αρνητικές τιμές αποφεύγονται ορίζονται τιμές χρωματικότητας: Z Y X X x Z Y X Y y Z Y X Z z

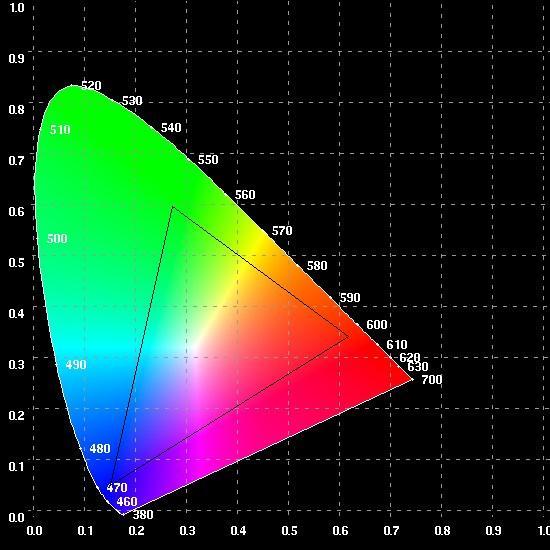

31 CIE XYZ Διάγραμμα χρωματικότητας για το CIE σύστημα Χρησιμεύει στην ανάμειξη των χρωμάτων Εκτος του τριγώνου (RGB) δεν μπορούν να δημιουργηθούν χρώματα 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 31/63
32 Από τα CIE RGB Χρωματικοι χώροι 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 32/63
33 Χρωματικοί χώροι μετασχηματισμοί διανυσματική επεξεργασία RGB οθόνες YIQ μετάδοση YC b C R... Lab HSI Y= 0.299R+0.587G+0.114B C b = R-0.331G+0.50B C R =0.5000R-0.428G-0.081B 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 33/63

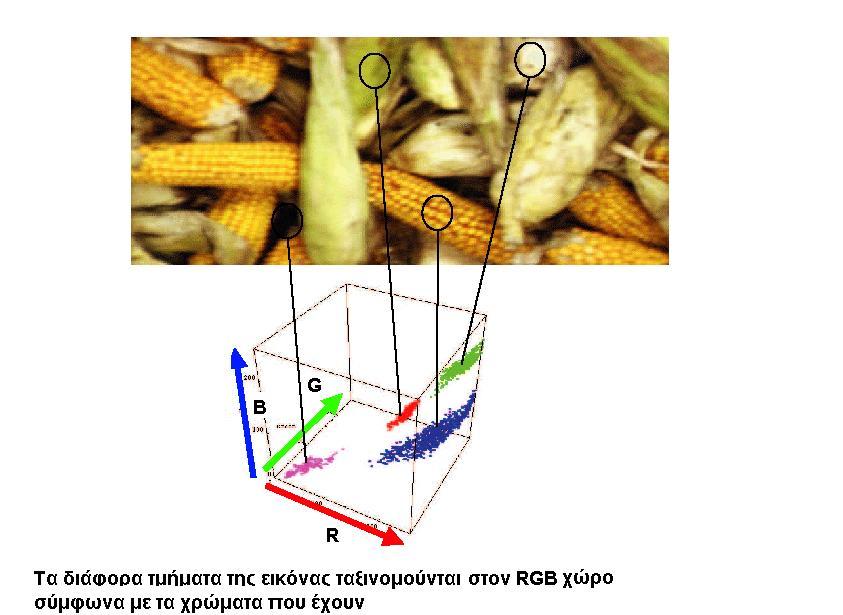

34 RGB G 1 (111) λευκό (000)(Μαύρο) 1 R 1 B Ο RGB χρωματικός χώρος. Το σημείο (0,0,0) αντιστοιχεί στο απόλυτο μαύρο και το (1,1,1) στο λευκό. Τα σημεία της κυρίας διαγωνίου αντιστοιχούν σε αποχρώσεις του γκρίζου 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 34/63
35 RGB (συνέχεια) Ο χώρος RGB χρησιμεύει για αναπαραγωγή και εμφάνιση χρώματος Δεν αντιστοιχεί στην ανθρώπινη αντίληψη του χρώματος 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 35/63
36 RGB (συνέχεια) Αρχική Εικόνα και οι R G B συνιστώσες εκατ. χρώματα 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 36/63
37 Διανυσματική και βαθμωτή επεξεργασία 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 37/63
38 YC b C r RGB YCbCr Y= 0.299R+0.587G+0.114B Cb= R-0.331G+0.50B CR=0.5000R-0.428G-0.081B 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 38/63
39 YUV Προέρχεται από το PAL (ευρωπαϊκό στάνταρ) σύστημα αναλογικού video Αρχική Εικόνα και τα κανάλια YUV Y=0.299R+0.587G+0.114B U=0.492(B-Y) V=0.877(R-Y) 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 39/63
40 HIS ή HSI (Hue, Saturation, Intensity) Προσομοιάζει τα χαρακτηριστικά αντίληψης του ανθρώπου Παριστάνεται ως διπλός κώνος Ασπρο RGB HSI I 1 (R G B) 3 3 S 1 [min(r,g, B)] R G B H cos 1 1 [(R G) (R B)] 2 2 (R G) (R B)(G B) Πράσινο 120 ο Μπλέ 240 ο Μαύρο I Κόκκινο 0 ο Η S 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 40/63

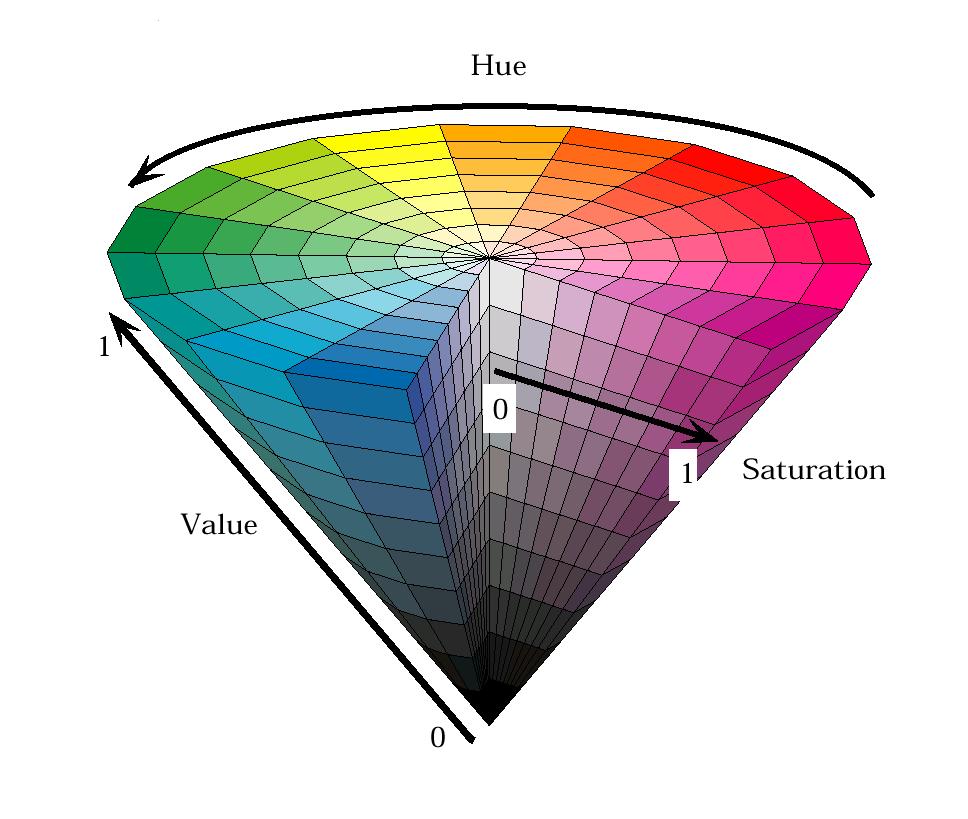

41 Ο χρωματικός χώρος HSV (Hue saturation value) 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 41/63

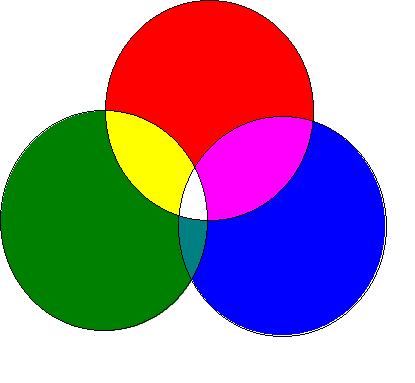

42 Σύστημα CMY (cyan, magenta, yellow) R,G,B C=1 R M=1 G Y=1 B 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 42/63
43 Cyan, Magenta, Yellow είναι τα συμπληρωματικά των Red, Green, Blue Προέρχονται με αφαίρεση από το λευκό Χρησιμοποιούνται κυρίως σε εκτυπώσεις 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 43/63
44 Σύστημα CMYΚ 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 44/63
45 CIELAB Ομοιόμορφος Χρωματικός χώρος L*u*v* L*a*b* L* = 116 * (Y/Yn)1/3-16 for Y/Yn > L* = * Y/Yn otherwise a* = 500 * ( f(x/xn) - f(y/yn) ) b* = 200 * ( f(y/yn) - f(z/zn) ) where f(t) = t1/3 for t > f(t) = * t + 16/116 otherwise 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 45/63
46 YIQ Χρησιμοποιείται για μετάδοση (τηλεόραση) Διαχωρίζει φωτεινότητα Y από χρωματικότητα Υ=0.299R+0.587G+0.114B I=0.596R G-0.322B Q=0.21R-0.523G+0.312B 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 46/63

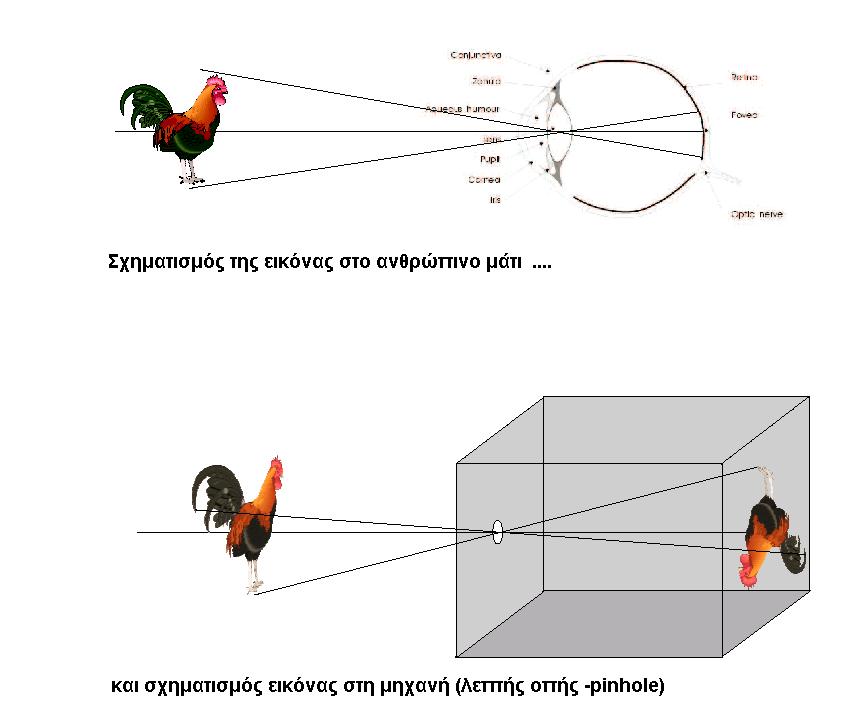

47 To ανθρώπινο οπτικό σύστημα Ρετίνα Φακός Ίρις Οπτικό νεύρο οπτικός άξονας Φοβία Κορνέα Κάθετη τομή οφθαλμού κώνοι (3 τύποι) και ραβδία 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 47/63
48 Μονοχρωματική εικόνα I k 0 c( )s bw ( ) d Η τιμή του I ονομάζεται φωτεινότητα, ένταση ή επίπεδο γκρι (luminance, intensity, gray level) 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 48/63
49 σχετική φωτεινή αποδοση Ακτινοβολία c(λ) ένταση - φωτεινότητα σχετική φωτεινή αποδόση υ(λ) (relative luminous efficiency) υ(λ) c(555) c(λ) Από την υ(λ) η φωτεινότητα Ι υπολογίζεται ως το ολοκλήρωμα : Ι k λ0 c(λ)υ(λ)dλ που είναι η ένταση gray scale λ nm 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 49/63
50 Αλλα φαινόμενα 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 50/63
51 Φαινόμενο Μach band 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 51/63
52 Νόμος Weber εύρεση του λόγου του Weber grayscales 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 52/63
53 Ο λόγος Weber για εικόνα με φόντο I 0 I o 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 53/63
54 Επίπεδα γκρί 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 54/63
55 Η παρουσία του θορύβου («κόκκοι») είναι πιο εμφανής στις σκοτεινές περιοχές 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 55/63

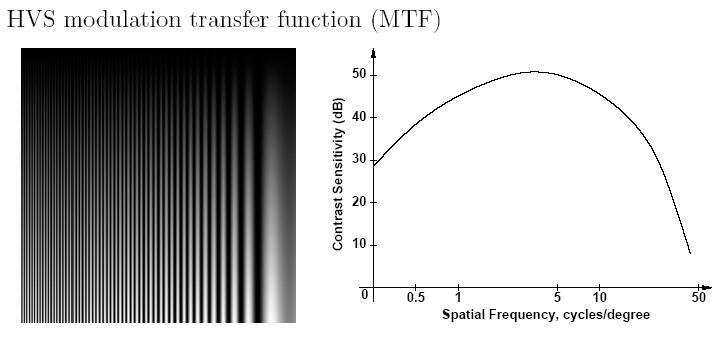

56 Αντίληψη χωρικής συχνότητας Το μάτι διεγείρεται περισσότερο στις μεσαίες εναλλαγές της αμαύρωσης 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 56/63
57 Αντίληψη χρονικής συχνότητας Το ανθρώπινο σύστημα όρασης δεν μπορεί να ξεχωρίσει συχνότητα > 50 Hz Δηλ. δυο στιγμιότυπα (frames) που προβάλλονται με συχνότητα >50 Hz δεν αντιλαμβάνονται ως ανεξάρτητα 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 57/63
58 οφθαλμαπάτες 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 58/63
59 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 59/63
60 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 60/63
61 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 61/63
62 2013 Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 62/63 62/67
63 Matlab toolbox βιβλιογραφία Γενικά για «εικόνα»: (free books) Για δορυφορικές εικόνες: Για βιοϊατρικές εικόνες: Ανθη Σ. Φωτόπουλος ΨΕΕ Κεφ.1 ΕΙΣΑΓΩΓΙΚΑ ΕΙΚΟΝΑ- ΧΡΩΜΑ ΔΠΜΣ ΗΕΠ 63/63
