1 SCHUTZ_24SEL_A4_EXOF 4/3/2011 9:47 ðì Page 1 ΣΥΣΤΗ Μ Α Τ Α Θ Ε Ρ Μ Α Ν Σ Η Σ & Ψ ΥΞ Η Σ Δ Α Π Ε Δ Ο Υ Τ Η Σ SCH ÜTZ ΤΙΜΟΚΑΤΑΛΟΓΟΣ 2011 Λύσεις του σήμερα και του αύριο!

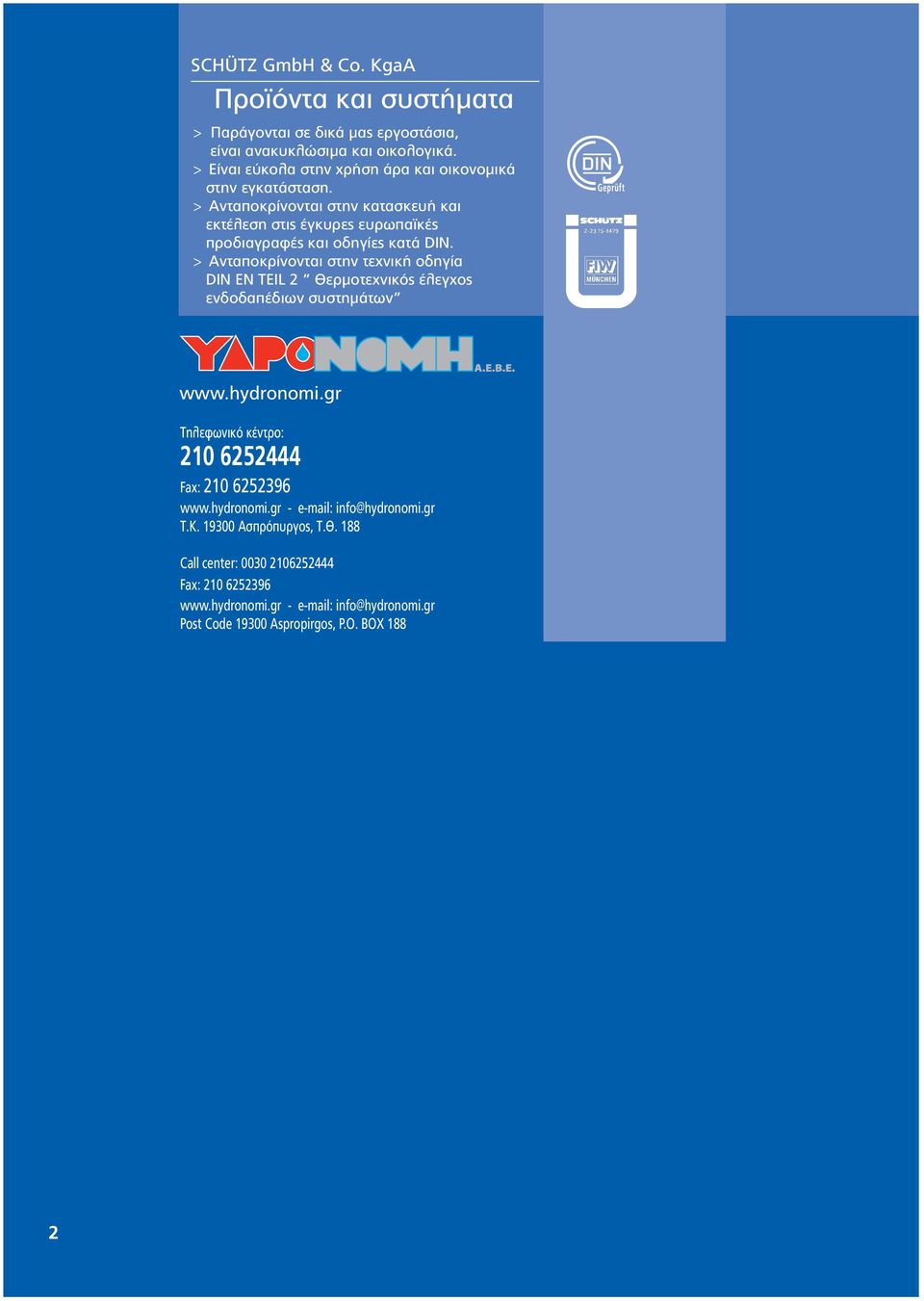

2 SCHÜTZ GmbH & Co. KgaA Προϊόντα και συστήματα > Παράγονται σε δικά μας εργοστάσια, είναι ανακυκλώσιμα και οικολογικά. > Είναι εύκολα στην χρήση άρα και οικονομικά στην εγκατάσταση. > Ανταποκρίνονται στην κατασκευή και εκτέλεση στις έγκυρες ευρωπαϊκές προδιαγραφές και οδηγίες κατά DIN. > Ανταποκρίνονται στην τεχνική οδηγία DIN EN TEIL 2 Θερμοτεχνικός έλεγχος ενδοδαπέδιων συστημάτων Τηλεφωνικό κέντρο: Fax: info@hydronomi.gr Τ.Κ Ασπρόπυργος, Τ.Θ. 188 Call center: Fax: info@hydronomi.gr Post Code Aspropirgos, P.O. BOX 188 2

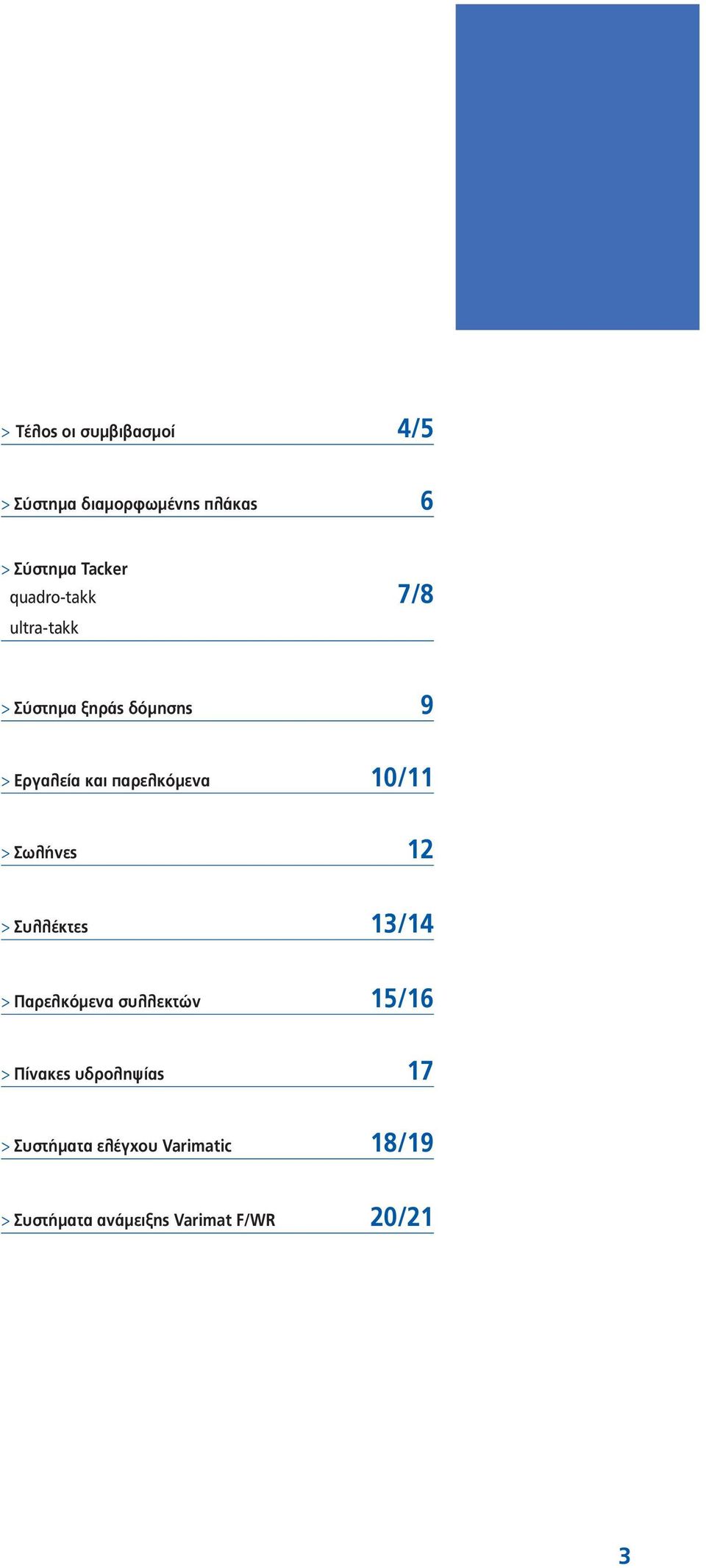

3 > Τέλος οι συμβιβασμοί 4/5 > Σύστημα διαμορφωμένης πλάκας 6 > Σύστημα Tacker quadro-takk 7/8 ultra-takk > Σύστημα ξηράς δόμησης 9 > Εργαλεία και παρελκόμενα 10/11 > Σωλήνες 12 > Συλλέκτες 13/14 > Παρελκόμενα συλλεκτών 15/16 > Πίνακες υδροληψίας 17 > Συστήματα ελέγχου Varimatic 18/19 > Συστήματα ανάμειξης Varimat F/WR 20/21 3

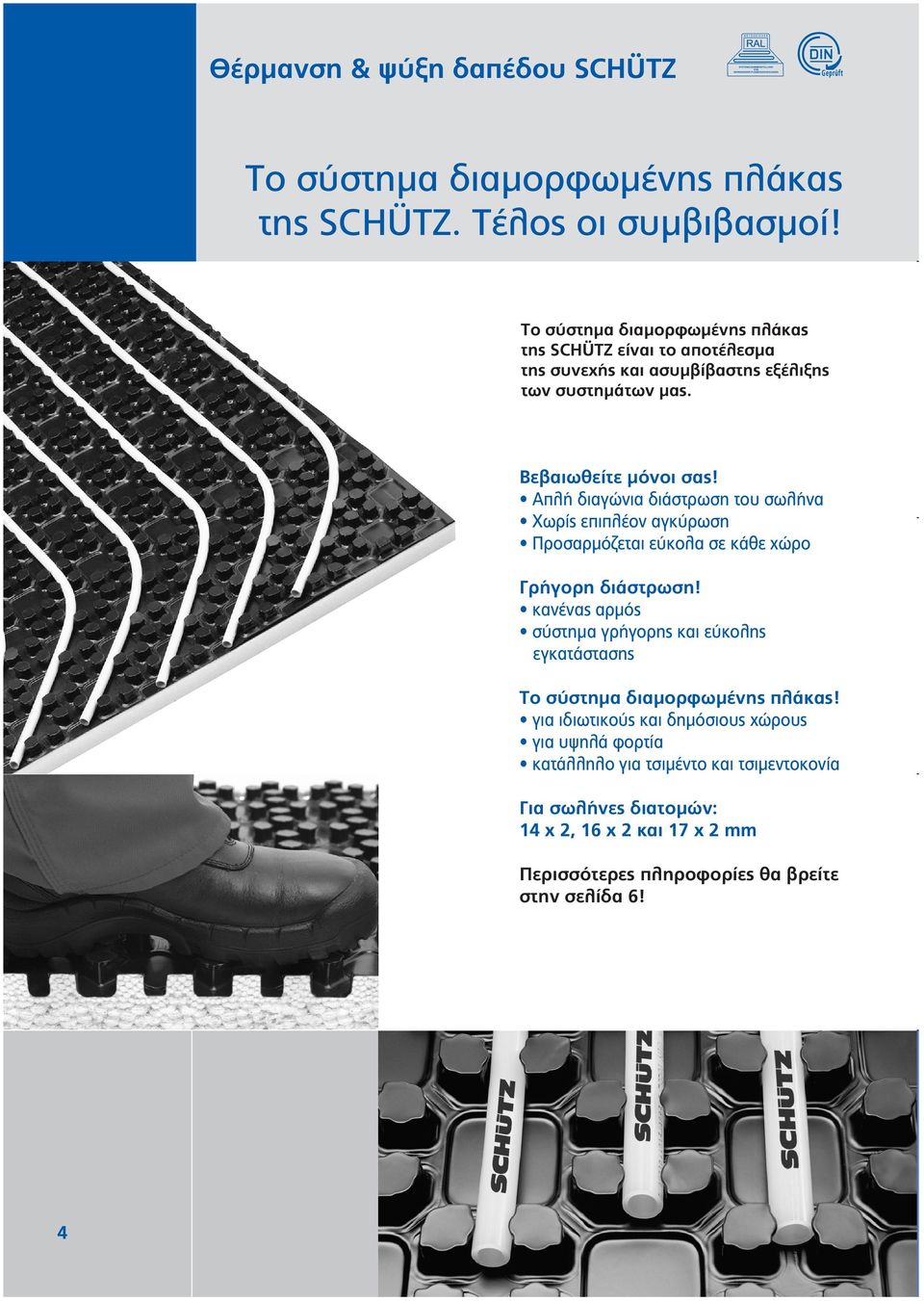

4 SCHUTZ_24SEL_A4_TIM_ /3/2011 9:41 ðì Page 4 Θέρμανση & ψύξη δαπέδου SCHÜΤZ Το σύστημα διαμορφωμένης πλάκας της SCHÜTZ. Τέλος οι συμβιβασμοί! Το σύστημα διαμορφωμένης πλάκας της SCHÜTZ είναι το αποτέλεσμα της συνεχής και ασυμβίβαστης εξέλιξης των συστημάτων μας. Βεβαιωθείτε μόνοι σας! Απλή διαγώνια διάστρωση του σωλήνα Χωρίς επιπλέον αγκύρωση Προσαρμόζεται εύκολα σε κάθε χώρο Γρήγορη διάστρωση! κανένας αρμός σύστημα γρήγορης και εύκολης εγκατάστασης Το σύστημα διαμορφωμένης πλάκας! για ιδιωτικούς και δημόσιους χώρους για υψηλά φορτία κατάλληλο για τσιμέντο και τσιμεντοκονία Για σωλήνες διατομών: 14 x 2, 16 x 2 και 17 x 2 mm Περισσότερες πληροφορίες θα βρείτε στην σελίδα 6! 4

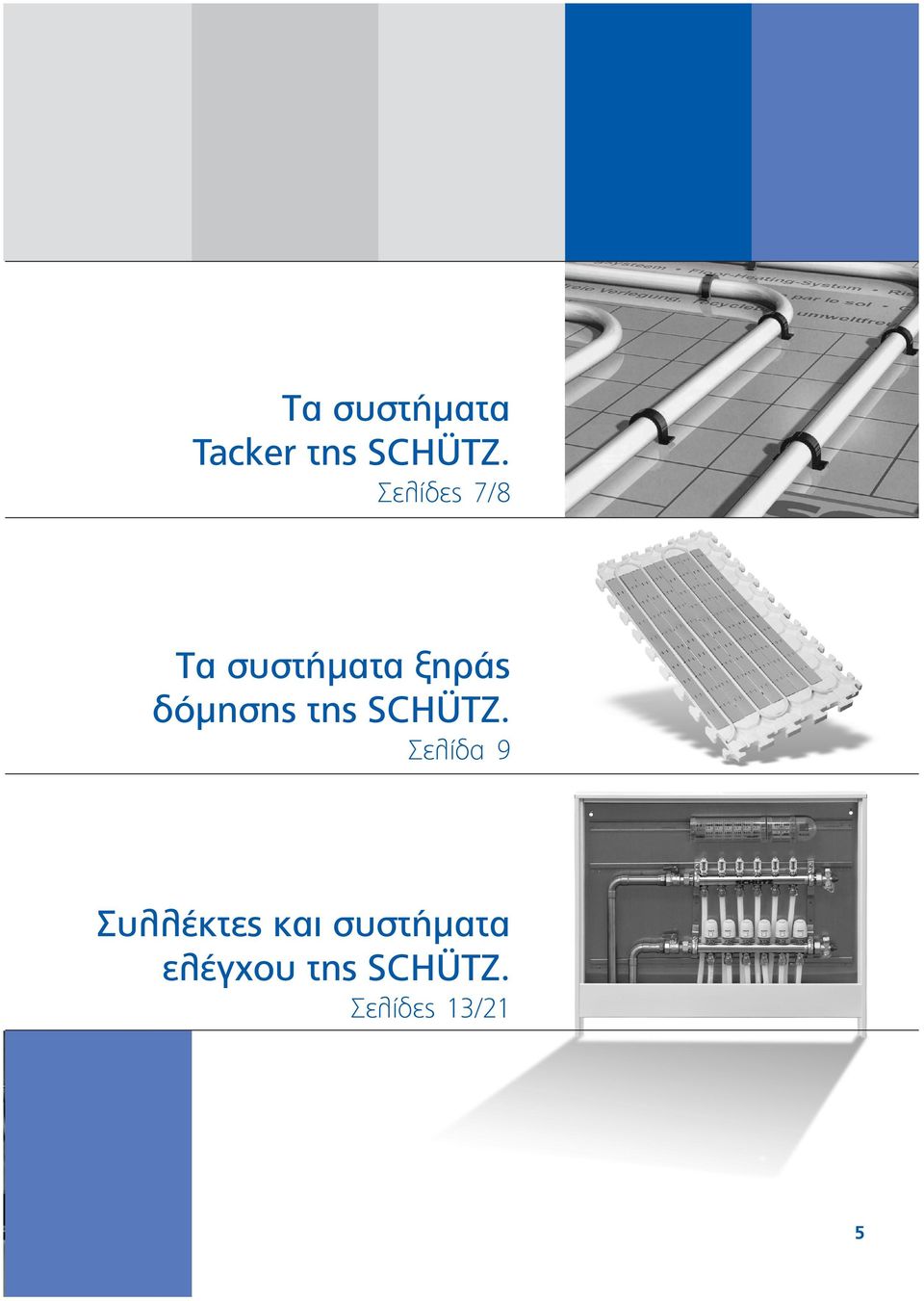

5 SCHUTZ_24SEL_A4_TIM_ /3/2011 9:41 ðì Page 5 Τα συστήματα Tacker της SCHÜTZ. Σελίδες 7/8 Τα συστήματα ξηράς δόμησης της SCHÜTZ. Σελίδα 9 Συλλέκτες και συστήματα ελέγχου της SCHÜTZ. Σελίδες 13/21 5

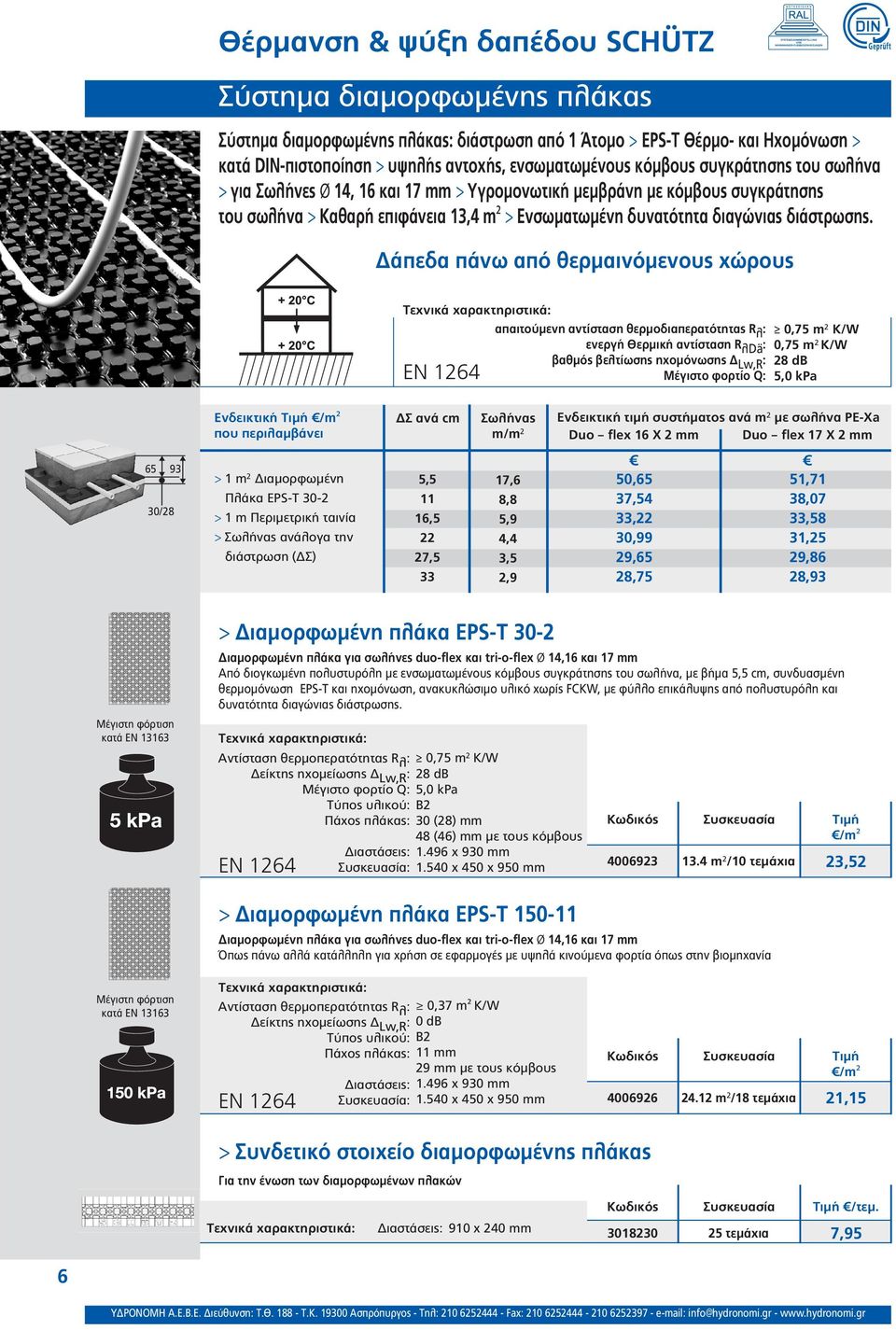

6 SCHUTZ_24SEL_A4_TIM_ /3/2011 9:41 ðì Page 6 Θέρμανση & ψύξη δαπέδου SCHÜΤZ Σύστημα διαμορφωμένης πλάκας Σύστημα διαμορφωμένης πλάκας: διάστρωση από 1 Άτομο > EPS-T Θέρμο- και Ηχομόνωση > κατά DIN-πιστοποίηση > υψηλής αντοχής, ενσωματωμένους κόμβους συγκράτησης του σωλήνα > για Σωλήνες Ø 14, 16 και 17 mm > Υγρομονωτική μεμβράνη με κόμβους συγκράτησης του σωλήνα > Καθαρή επιφάνεια 13,4 m² > Ενσωματωμένη δυνατότητα διαγώνιας διάστρωσης. Δάπεδα πάνω από θερμαινόμενους χώρους απαιτούμενη αντίσταση θερμοδιαπερατότητας Rλ: ενεργή Θερμική αντίσταση RλDä: βαθμός βελτίωσης ηχομόνωσης ΔLw,R: Μέγιστο φορτίο Q: ΕΝ 1264 Ενδεικτική Τιμή /m² που περιλαμβάνει /28 ΔΣ ανά cm Σωλήνας m/m2 5, , , ,6 8,8 5,9 4,4 3,5 2,9 > 1 m2 Διαμορφωμένη Πλάκα EPS-T 30-2 > 1 m Περιμετρική ταινία > Σωλήνας ανάλογα την διάστρωση (ΔΣ) 0,75 m2 K/W 0,75 m2 K/W 28 db 5,0 kpa Ενδεικτική τιμή συστήματος ανά m2 με σωλήνα PE-Xa Duo flex 17 X 2 mm Duo flex 16 X 2 mm 50,65 37,54 33,22 30,99 29,65 28,75 51,71 38,07 33,58 31,25 29,86 28,93 > Διαμορφωμένη πλάκα EPS-T 30-2 Διαμορφωμένη πλάκα για σωλήνες duo-flex και tri-o-flex Ø 14,16 και 17 mm Από διογκωμένη πολυστυρόλη με ενσωματωμένους κόμβους συγκράτησης του σωλήνα, με βήμα 5,5 cm, συνδυασμένη θερμομόνωση EPS-T και ηχομόνωση, ανακυκλώσιμο υλικό χωρίς FCKW, με φύλλο επικάλυψης από πολυστυρόλη και δυνατότητα διαγώνιας διάστρωσης. Μέγιστη φόρτιση κατά EN ,75 m2 K/W 28 db 5,0 kpa Β2 30 (28) mm 48 (46) mm με τους κόμβους Διαστάσεις: x 930 mm Συσκευασία: x 450 x 950 mm Aντίσταση θερμοπερατότητας Rλ: Δείκτης ηχομείωσης ΔLw,R: Μέγιστο φορτίο Q: Τύπος υλικού: Πάχος πλάκας: ΕΝ 1264 Κωδικός Συσκευασία Τιμή /m² m2/ 23,52 > Διαμορφωμένη πλάκα EPS-T Διαμορφωμένη πλάκα για σωλήνες duo-flex και tri-o-flex Ø 14,16 και 17 mm Όπως πάνω αλλά κατάλληλη για χρήση σε εφαρμογές με υψηλά κινούμενα φορτία όπως στην βιομηχανία Μέγιστη φόρτιση κατά EN Aντίσταση θερμοπερατότητας Rλ: Δείκτης ηχομείωσης ΔLw,R: Τύπος υλικού: Πάχος πλάκας: ΕΝ ,37 m² K/W 0 db Β2 11 mm 29 mm με τους κόμβους Διαστάσεις: x 930 mm Συσκευασία: x 450 x 950 mm Κωδικός Συσκευασία Τιμή /m² m2/18 τεμάχια 21,15 Κωδικός Συσκευασία Τιμή τεμάχια 7,95 > Συνδετικό στοιχείο διαμορφωμένης πλάκας Για την ένωση των διαμορφωμένων πλακών Διαστάσεις: 910 x 240 mm 6

7 Θέρμανση & ψύξη δαπέδου SCHÜΤZ Σύστημα quadro takk EPS-T 30-2 Σύστημα διάστρωσης Tacker: εύκολη διάστρωση > EPS-T Θέρμο- και Ηχομόνωση από διογκωμένη πολυστυρόλη κατά EN > χωρίς FCKW > με φύλλο επικάλυψης υψηλής αντοχής, τυπωμένο ράστερ ως φράγμα υγρασίας από την τσιμεντοκονία σύμφωνα με τα πρότυπα κατά DIN > με τυπωμένο πλέγμα οδηγό βήματος 5 cm > με 30 mm προέκταση της μεμβράνης στις άκρες για την επικάλυψη των αρμών > Καθαρή επιφάνεια 10,3 m 2 ανά ρολλό. Δάπεδα πάνω από θερμαινόμενους χώρους ΕΝ 1264 απαιτούμενη αντίσταση θερμοδιαπερατότητας R λ : ενεργή Θερμική αντίσταση R λdä : βαθμός βελτίωσης ηχομόνωσης Δ Lw,R : Μέγιστο φορτίο Q: 0,75 m 2 K/W 0,75 m 2 K/W 26 db 5,0 kpa Ενδεικτική Τιμή /m 2 που περιλαμβάνει ΔΣ ανά cm Σωλήνας m/m 2 Κλιπ στήριξης σωλήνα, τεμ. Ενδεικτική τιμή συστήματος ανά m 2 με σωλήνα PE-Xa Duo flex 16 X 2 mm Duo flex 17 X 2 mm 30/28 > 1 m 2 quadro-takk EPS-T 30-2 > 1 m Περιμετρική ταινία > Σωλήνας και κλιπ στήριξης ανάλογα με την διάστρωση (ΔΣ) ,8 5,8 4,6 3,7 3, ,06 28,23 23,28 21,41 19,99 18,94 44,14 28,76 23,63 21,69 20,22 19,13 > Quadro-takk Quadro-takk EPS-T30-2 Aντίσταση θερμοπερατότητας R λ : 0,75 m 2 K/W Δείκτης ηχομείωσης Δ Lw,R : 26 db Κατηγορία πυραντοχής: Β2 (κατά DIN ) Πάχος πλάκας: 30 (28) mm Διαστάσεις: x mm Συσκευασία: 600 x 600 x mm Παλέτα: 82,4 m 2 : /m² 8 ρολά m 2 /ρολό 12,93 Μέγιστη φόρτιση κατά EN

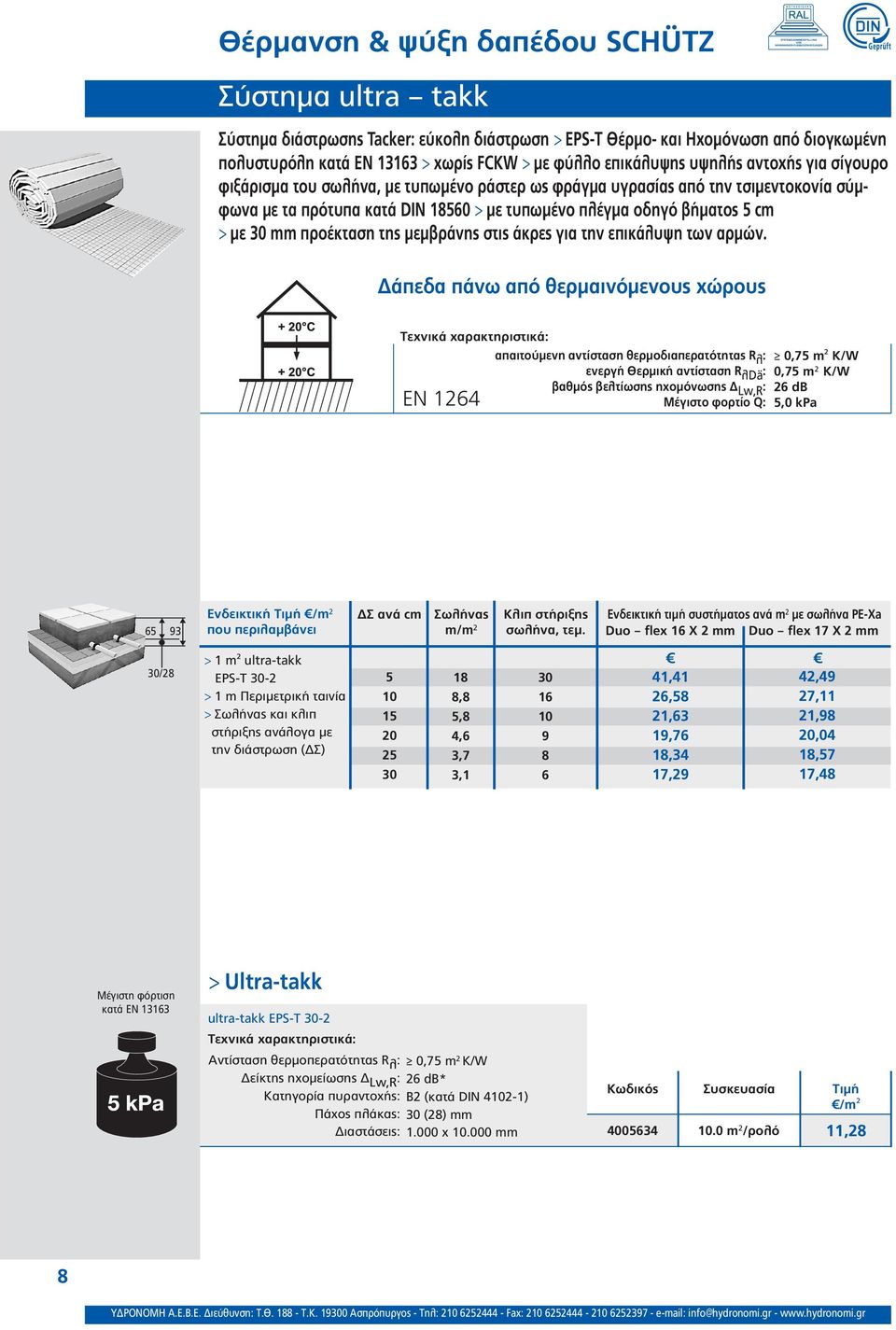

8 Θέρμανση & ψύξη δαπέδου SCHÜΤZ Σύστημα ultra takk Σύστημα διάστρωσης Tacker: εύκολη διάστρωση > EPS-T Θέρμο- και Ηχομόνωση από διογκωμένη πολυστυρόλη κατά EN > χωρίς FCKW > με φύλλο επικάλυψης υψηλής αντοχής για σίγουρο φιξάρισμα του σωλήνα, με τυπωμένο ράστερ ως φράγμα υγρασίας από την τσιμεντοκονία σύμφωνα με τα πρότυπα κατά DIN > με τυπωμένο πλέγμα οδηγό βήματος 5 cm > με 30 mm προέκταση της μεμβράνης στις άκρες για την επικάλυψη των αρμών. Δάπεδα πάνω από θερμαινόμενους χώρους ΕΝ 1264 απαιτούμενη αντίσταση θερμοδιαπερατότητας R λ : ενεργή Θερμική αντίσταση R λdä : βαθμός βελτίωσης ηχομόνωσης Δ Lw,R : Μέγιστο φορτίο Q: 0,75 m² K/W 0,75 m 2 K/W 26 db 5,0 kpa Ενδεικτική Τιμή /m 2 που περιλαμβάνει ΔΣ ανά cm Σωλήνας m/m 2 Κλιπ στήριξης σωλήνα, τεμ. Ενδεικτική τιμή συστήματος ανά m 2 με σωλήνα PE-Xa Duo flex 16 X 2 mm Duo flex 17 X 2 mm 30/28 > 1 m² ultra-takk EPS-T 30-2 > 1 m Περιμετρική ταινία > Σωλήνας και κλιπ στήριξης ανάλογα με την διάστρωση (ΔΣ) ,8 5,8 4,6 3,7 3, ,41 26,58 21,63 19,76 18,34 17,29 42,49 27,11 21,98 20,04 18,57 17,48 Μέγιστη φόρτιση κατά EN > Ultra-takk ultra-takk EPS-T 30-2 Aντίσταση θερμοπερατότητας R λ : 0,75 m 2 K/W Δείκτης ηχομείωσης Δ Lw,R : 26 db* Κατηγορία πυραντοχής: Β2 (κατά DIN ) Πάχος πλάκας: 30 (28) mm Διαστάσεις: /m² x mm m 2 /ρολό 11,28 8

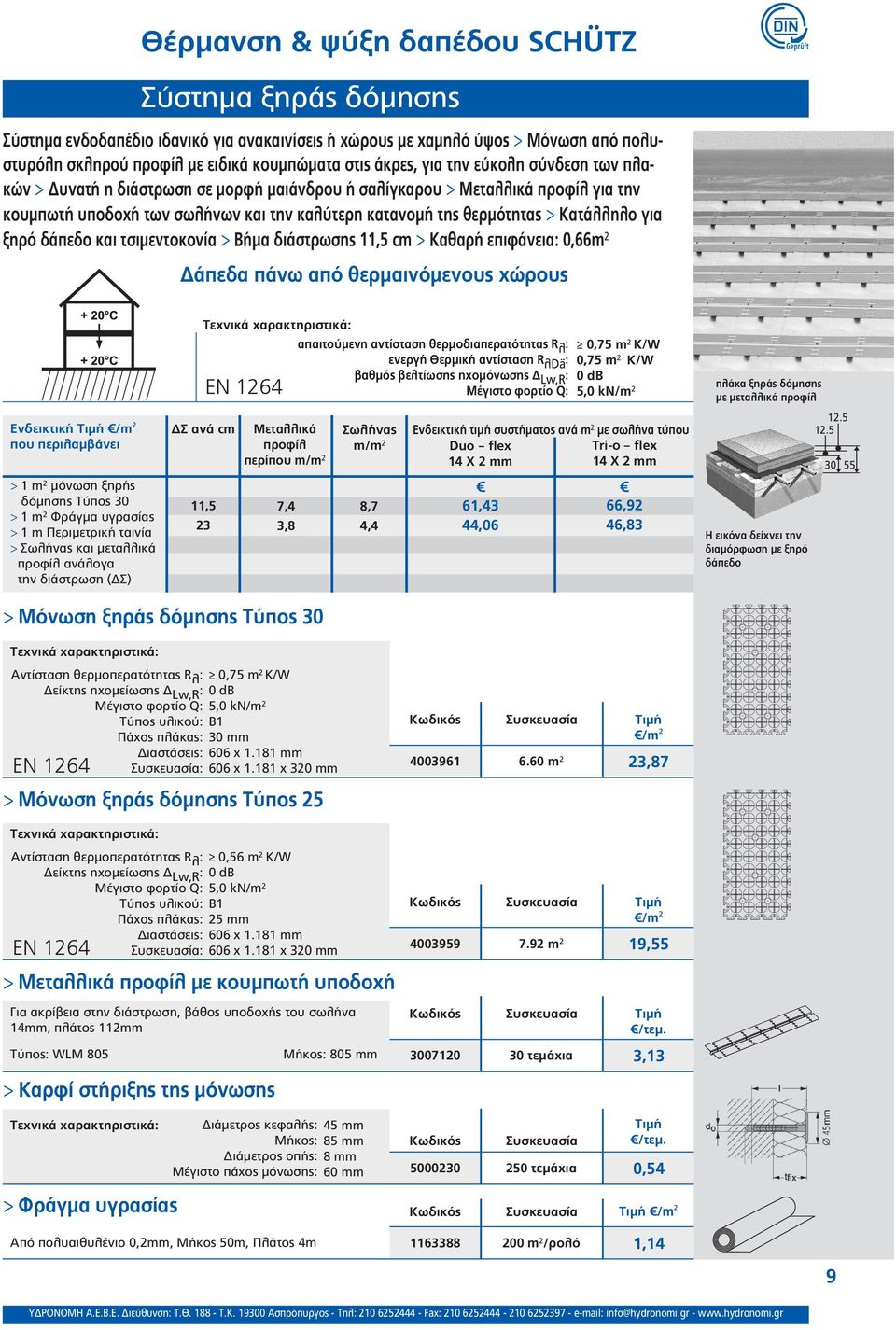

9 Θέρμανση & ψύξη δαπέδου SCHÜΤZ Σύστημα ξηράς δόμησης Σύστημα ενδοδαπέδιο ιδανικό για ανακαινίσεις ή χώρους με χαμηλό ύψος > Μόνωση από πολυστυρόλη σκληρού προφίλ με ειδικά κουμπώματα στις άκρες, για την εύκολη σύνδεση των πλακών > Δυνατή η διάστρωση σε μορφή μαιάνδρου ή σαλίγκαρου > Μεταλλικά προφίλ για την κουμπωτή υποδοχή των σωλήνων και την καλύτερη κατανομή της θερμότητας > Κατάλληλο για ξηρό δάπεδο και τσιμεντοκονία > Βήμα διάστρωσης 11,5 cm > Καθαρή επιφάνεια: 0,66m 2 Δάπεδα πάνω από θερμαινόμενους χώρους Ενδεικτική Τιμή /m² που περιλαμβάνει > 1 m 2 μόνωση ξηρής δόμησης Tύπος 30 > 1 m 2 Φράγμα υγρασίας > 1 m Περιμετρική ταινία > Σωλήνας και μεταλλικά προφίλ ανάλογα την διάστρωση (ΔΣ) ΔΣ ανά cm 11,5 23 ΕΝ 1264 Μεταλλικά προφίλ περίπου m/m 2 7,4 3,8 απαιτούμενη αντίσταση θερμοδιαπερατότητας R λ : ενεργή Θερμική αντίσταση R λdä : βαθμός βελτίωσης ηχομόνωσης Δ Lw,R : Μέγιστο φορτίο Q: Σωλήνας m/m 2 8,7 4,4 0,75 m 2 K/W 0,75 m 2 K/W 0 db 5,0 kn/m 2 Ενδεικτική τιμή συστήματος ανά m 2 με σωλήνα τύπου Duo flex Τri-o flex 14 X 2 mm 14 X 2 mm 61,43 44,06 66,92 46,83 πλάκα ξηράς δόμησης με μεταλλικά προφίλ Η εικόνα δείχνει την διαμόρφωση με ξηρό δάπεδο > Μόνωση ξηράς δόμησης Τύπος 30 Aντίσταση θερμοπερατότητας R λ : Δείκτης ηχομείωσης Δ Lw,R : Μέγιστο φορτίο Q: Τύπος υλικού: Πάχος πλάκας: ΕΝ 1264 Διαστάσεις: Συσκευασία: 0,75 m 2 K/W 0 db 5,0 kn/m 2 Β1 30 mm 606 x mm 606 x x 320 mm > Μόνωση ξηράς δόμησης Τύπος 25 Aντίσταση θερμοπερατότητας R λ : Δείκτης ηχομείωσης Δ Lw,R : Μέγιστο φορτίο Q: Τύπος υλικού: Πάχος πλάκας: ΕΝ 1264 Διαστάσεις: Συσκευασία: 0,56 m 2 K/W 0 db 5,0 kn/m 2 Β1 25 mm 606 x mm 606 x x 320 mm > Μεταλλικά προφίλ με κουμπωτή υποδοχή Για ακρίβεια στην διάστρωση, βάθος υποδοχής του σωλήνα 14mm, πλάτος 112mm Τύπος: WLM 805 Μήκος: 805 mm /m² m 2 23,87 /m² m 2 19, τεμάχια 3,13 > Καρφί στήριξης της μόνωσης > Φράγμα υγρασίας Διάμετρος κεφαλής: 45 mm Μήκος: 85 mm Διάμετρος οπής: 8 mm Μέγιστο πάχος μόνωσης: 60 mm Από πολυαιθυλένιο 0,2mm, Μήκος 50m, Πλάτος 4m Κωδικός Συσκευασία Τιμή τεμάχια 0,54 /m² m 2 /ρολό 1,14 9

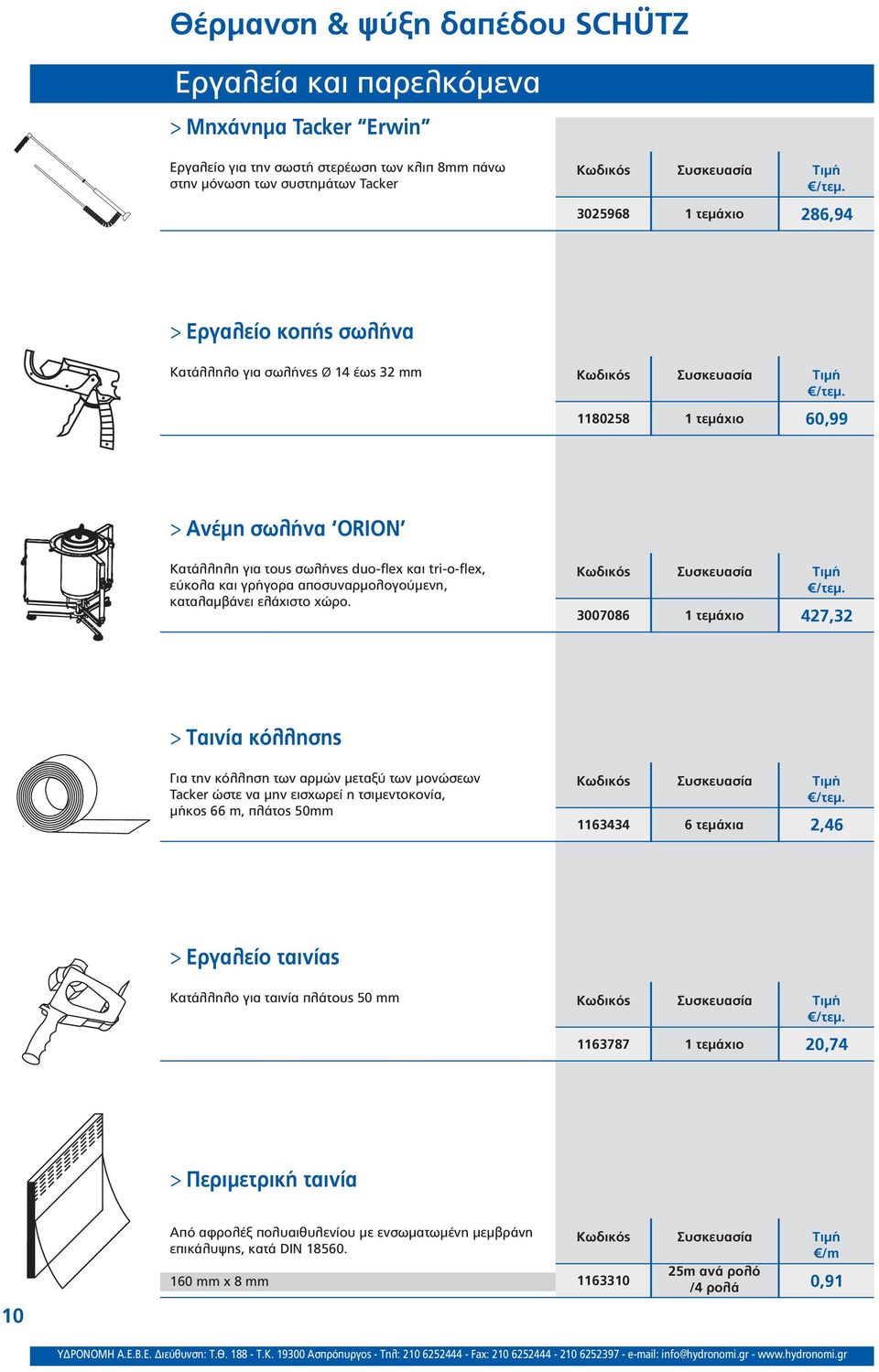

10 Θέρμανση & ψύξη δαπέδου SCHÜΤZ Εργαλεία και παρελκόμενα > Μηχάνημα Tacker Εrwin Εργαλείο για την σωστή στερέωση των κλιπ 8mm πάνω στην μόνωση των συστημάτων Tacker ,94 > Εργαλείο κοπής σωλήνα Κατάλληλο για σωλήνες Ø 14 έως 32 mm ,99 > Ανέμη σωλήνα ORION Κατάλληλη για τους σωλήνες duo-flex και tri-o-flex, εύκολα και γρήγορα αποσυναρμολογούμενη, καταλαμβάνει ελάχιστο χώρο ,32 > Ταινία κόλλησης Για την κόλληση των αρμών μεταξύ των μονώσεων Tacker ώστε να μην εισχωρεί η τσιμεντοκονία, μήκος 66 m, πλάτος 50mm τεμάχια 2,46 > Εργαλείο ταινίας Κατάλληλο για ταινία πλάτους 50 mm ,74 > Περιμετρική ταινία 10 Από αφρολέξ πολυαιθυλενίου με ενσωματωμένη μεμβράνη επικάλυψης, κατά DIN mm x 8 mm /m m ανά ρολό /4 ρολά 0,91

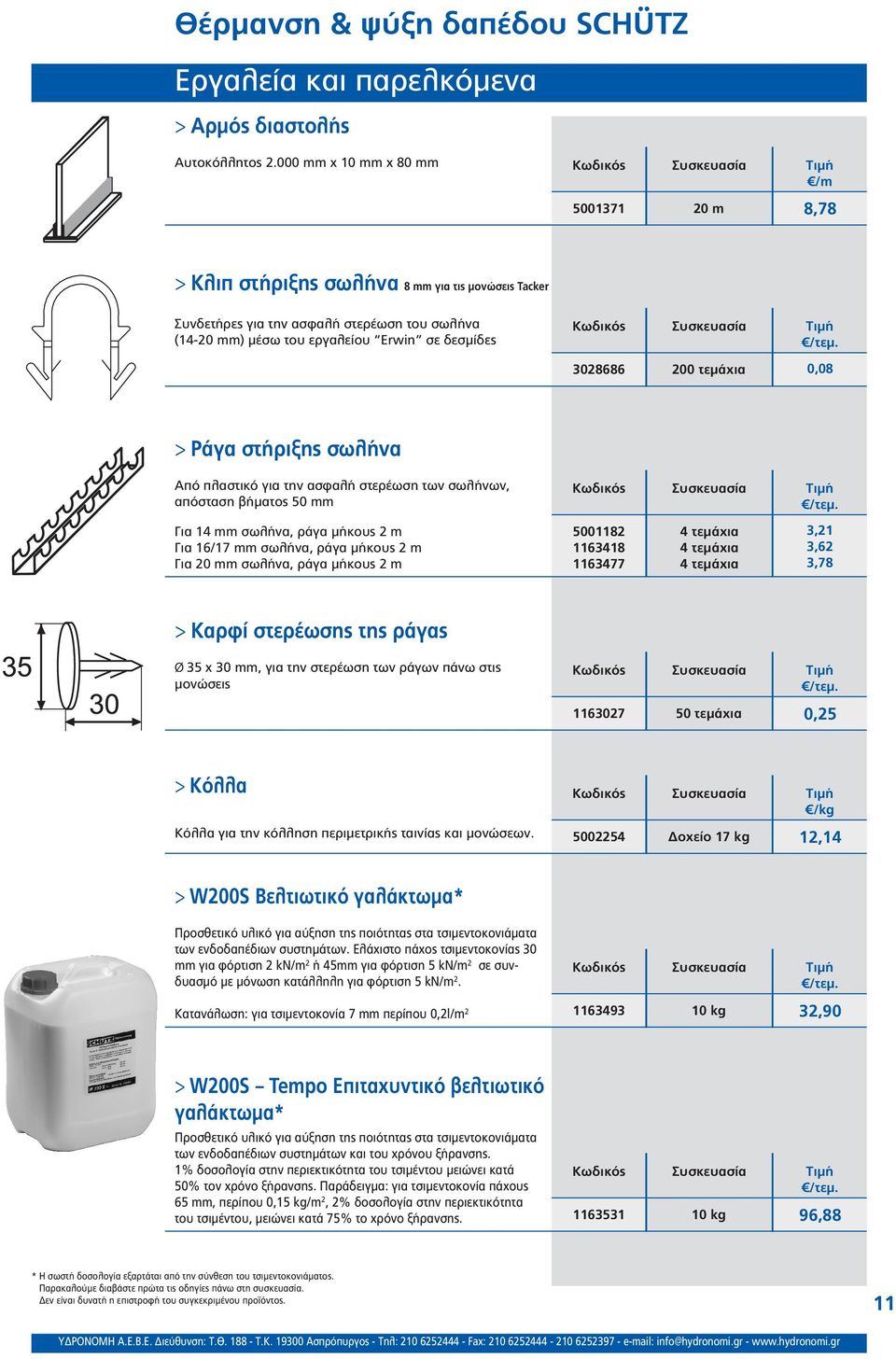

11 Θέρμανση & ψύξη δαπέδου SCHÜΤZ Εργαλεία και παρελκόμενα > Αρμός διαστολής Αυτοκόλλητος mm x 10 mm x 80 mm /m m 8,78 > Κλιπ στήριξης σωλήνα 8 mm για τις μονώσεις Tacker Συνδετήρες για την ασφαλή στερέωση του σωλήνα (14-20 mm) μέσω του εργαλείου Erwin σε δεσμίδες τεμάχια 0,08 > Ράγα στήριξης σωλήνα Από πλαστικό για την ασφαλή στερέωση των σωλήνων, απόσταση βήματος 50 mm Για 14 mm σωλήνα, ράγα μήκους 2 m Για 16/17 mm σωλήνα, ράγα μήκους 2 m Για 20 mm σωλήνα, ράγα μήκους 2 m τεμάχια 4 τεμάχια 4 τεμάχια 3,21 3,62 3,78 > Καρφί στερέωσης της ράγας Ø 35 x 30 mm, για την στερέωση των ράγων πάνω στις μονώσεις τεμάχια 0,25 > Κόλλα Κόλλα για την κόλληση περιμετρικής ταινίας και μονώσεων. /kg Δοχείο 17 kg 12,14 > W200S Βελτιωτικό γαλάκτωμα* Προσθετικό υλικό για αύξηση της ποιότητας στα τσιμεντοκονιάματα των ενδοδαπέδιων συστημάτων. Ελάχιστο πάχος τσιμεντοκονίας 30 mm για φόρτιση 2 kn/m 2 ή 45mm για φόρτιση 5 kn/m 2 σε συνδυασμό με μόνωση κατάλληλη για φόρτιση 5 kn/m 2. Κατανάλωση: για τσιμεντοκονία 7 mm περίπου 0,2l/m kg 32,90 > W200S Tempo Επιταχυντικό βελτιωτικό γαλάκτωμα* Προσθετικό υλικό για αύξηση της ποιότητας στα τσιμεντοκονιάματα των ενδοδαπέδιων συστημάτων και του χρόνου ξήρανσης. 1% δοσολογία στην περιεκτικότητα του τσιμέντου μειώνει κατά 50% τον χρόνο ξήρανσης. Παράδειγμα: για τσιμεντοκονία πάχους 65 mm, περίπου 0,15 kg/m 2, 2% δοσολογία στην περιεκτικότητα του τσιμέντου, μειώνει κατά 75% το χρόνο ξήρανσης kg 96,88 * Η σωστή δοσολογία εξαρτάται από την σύνθεση του τσιμεντοκονιάματος. Παρακαλούμε διαβάστε πρώτα τις οδηγίες πάνω στη συσκευασία. Δεν είναι δυνατή η επιστροφή του συγκεκριμένου προϊόντος. 11

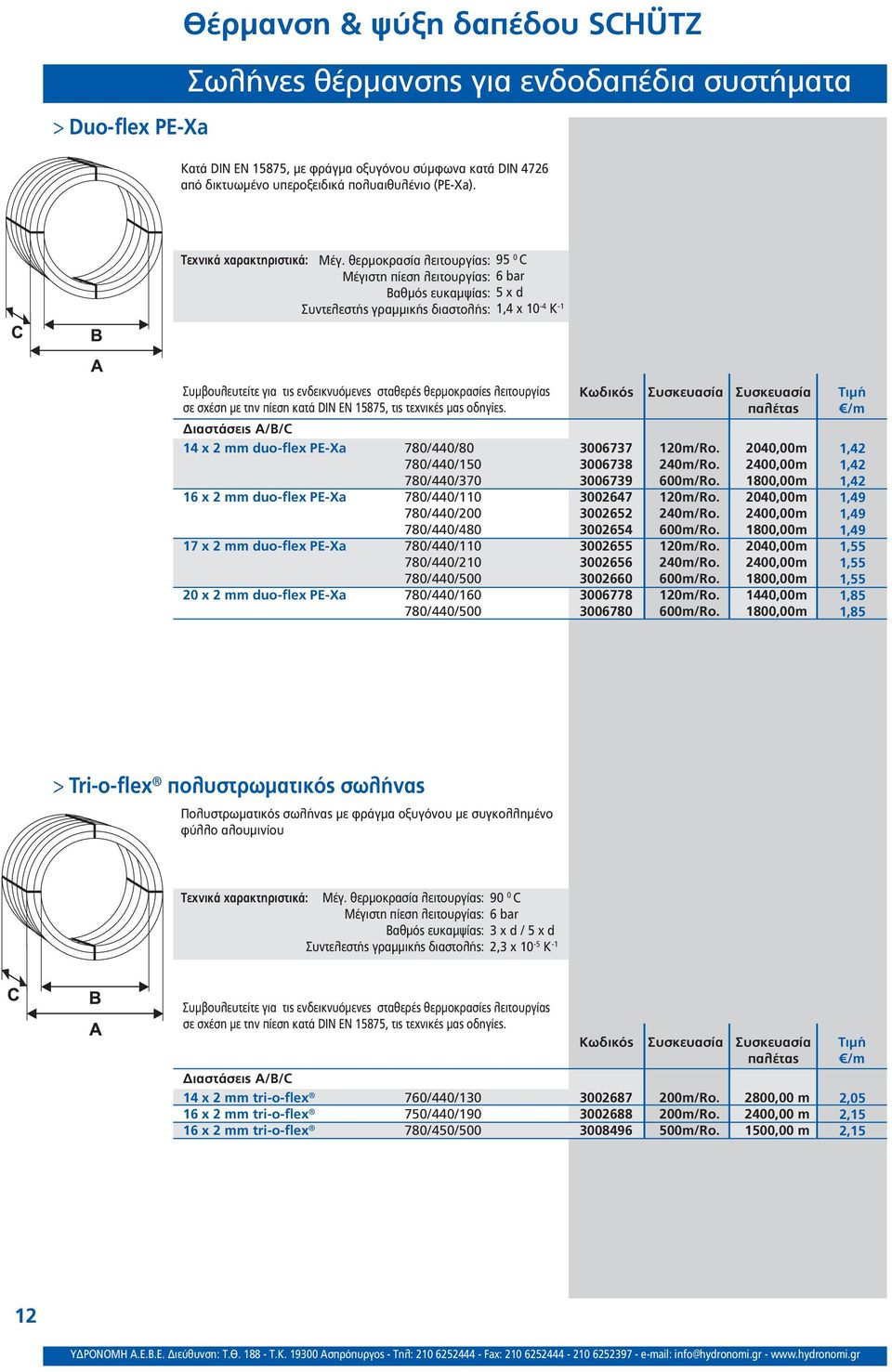

12 > Duo-flex PE-Xa Θέρμανση & ψύξη δαπέδου SCHÜΤZ Σωλήνες θέρμανσης για ενδοδαπέδια συστήματα Κατά DIN EN 15875, με φράγμα οξυγόνου σύμφωνα κατά DIN 4726 από δικτυωμένο υπεροξειδικά πολυαιθυλένιο (PE-Xa). Μέγ. θερμοκρασία λειτουργίας: 95 0 C Μέγιστη πίεση λειτουργίας: 6 bar Βαθμός ευκαμψίας: 5 x d Συντελεστής γραμμικής διαστολής: 1,4 x 10-4 K -1 Συμβουλευτείτε για τις ενδεικνυόμενες σταθερές θερμοκρασίες λειτουργίας σε σχέση με την πίεση κατά DIN EN 15875, τις τεχνικές μας οδηγίες. Διαστάσεις A/B/C 14 χ 2 mm duo-flex PE-Xa 16 χ 2 mm duo-flex PE-Xa 17 χ 2 mm duo-flex PE-Xa 20 χ 2 mm duo-flex PE-Xa 780/440/80 780/440/ /440/ /440/ /440/ /440/ /440/ /440/ /440/ /440/ /440/500 Κωδικός Συσκευασία Συσκευασία παλέτας m/Ro. 240m/Ro. 600m/Ro. 120m/Ro. 240m/Ro. 600m/Ro. 120m/Ro. 240m/Ro. 600m/Ro. 120m/Ro. 600m/Ro. 2040,00m 2400,00m 1800,00m 2040,00m 2400,00m 1800,00m 2040,00m 2400,00m 1800,00m 1440,00m 1800,00m Τιμή /m 1,42 1,42 1,42 1,49 1,49 1,49 1,55 1,55 1,55 1,85 1,85 > Tri-o-flex πολυστρωματικός σωλήνας Πολυστρωματικός σωλήνας με φράγμα οξυγόνου με συγκολλημένο φύλλο αλουμινίου Μέγ. θερμοκρασία λειτουργίας: 90 0 C Μέγιστη πίεση λειτουργίας: 6 bar Βαθμός ευκαμψίας: 3 x d / 5 x d Συντελεστής γραμμικής διαστολής: 2,3 x 10-5 K -1 Συμβουλευτείτε για τις ενδεικνυόμενες σταθερές θερμοκρασίες λειτουργίας σε σχέση με την πίεση κατά DIN EN 15875, τις τεχνικές μας οδηγίες. Διαστάσεις A/B/C 14 χ 2 mm tri-o-flex 16 χ 2 mm tri-o-flex 16 χ 2 mm tri-o-flex 760/440/ /440/ /450/500 Κωδικός Συσκευασία Συσκευασία παλέτας m/Ro. 200m/Ro. 500m/Ro. 2800,00 m 2400,00 m 1500,00 m Τιμή /m 2,05 2,15 2,15 12

13 Θέρμανση & ψύξη δαπέδου SCHÜΤZ Ορειχάλκινοι συλλέκτες θερμικών κυκλωμάτων > Ορειχάλκινος συλλέκτης Komfort 90 Ιδανικός για συστήματα θέρμανσης & ψύξης, κορμός από ορείχαλκο, εύκολος και ασφαλή εγκατάσταση, με αρσενικό σπείρωμα για εναλλασσόμενη σύνδεση, αποτελείται από: > Συλλέκτη προσαγωγής DN25 Με ενσωματωμένα παροχόμετρα με μετρητή ροής 0,1-4Ltr./min, κόκκινη σηματοδότηση του συλλέκτη, στεγανοποίηση, τελείωμα με βαλβίδα εξαερισμού και βάνα γεμίσματος. > Συλλέκτη επιστροφής DN25 Με ενσωματωμένη βαλβίδα επιστροφής με απομόνωση και ρύθμιση κυκλωμάτων, σπείρωμα για σύνδεση με θερμοστατική κεφαλή, μπλε σηματοδότηση του συλλέκτη, τελείωμα με βαλβίδα εξαερισμού και βάνα γεμίσματος. Τα ρακόρ ¾ των κυκλωμάτων θα πρέπει να παραγγελθούν χωριστά. Τα σετ στερέωσης των συλλεκτών είναι εγκατεστημένα ήδη στους πίνακες υδροληψίας, μόνο σε περίπτωση επίτοιχης εγκατάστασης θα πρέπει να παραγγελθούν χωριστά. Μονταρισμένος συλλέκτης 2 Κυκλώματα L = 250 mm 3 Κυκλώματα L = 305 mm 4 Κυκλώματα L = 360 mm 5 Κυκλώματα L = 415 mm 6 Κυκλώματα L = 470 mm 7 Κυκλώματα L = 525 mm 8 Κυκλώματα L = 580 mm 9 Κυκλώματα L = 635 mm 10 Κυκλώματα L = 690 mm 11 Κυκλώματα L = 745 mm 12 Κυκλώματα L = 800 mm ,56 175,81 208,27 242,89 278,56 314,59 352,44 388,73 424,52 461,94 498,74 > Ορειχάλκινος συλλέκτης Standard 90 Όπως ο Komfort 90 αλλά χωρίς παροχόμετρα. 2 Κυκλώματα L = 250 mm 3 Κυκλώματα L = 305 mm 4 Κυκλώματα L = 360 mm 5 Κυκλώματα L = 415 mm 6 Κυκλώματα L = 470 mm 7 Κυκλώματα L = 525 mm 8 Κυκλώματα L = 580 mm 9 Κυκλώματα L = 635 mm 10 Κυκλώματα L = 690 mm 11 Κυκλώματα L = 745 mm 12 Κυκλώματα L = 800 mm ,25 159,51 186,68 215,51 245,78 275,94 308,65 339,05 369,91 401,79 432,86 > Σετ στήριξης συλλεκτών Από γαλβανιζέ μέταλλο, περιλαμβάνει βίδες και ηχομονωμένα στηρίγματα, για συλλέκτες DN ,79 13

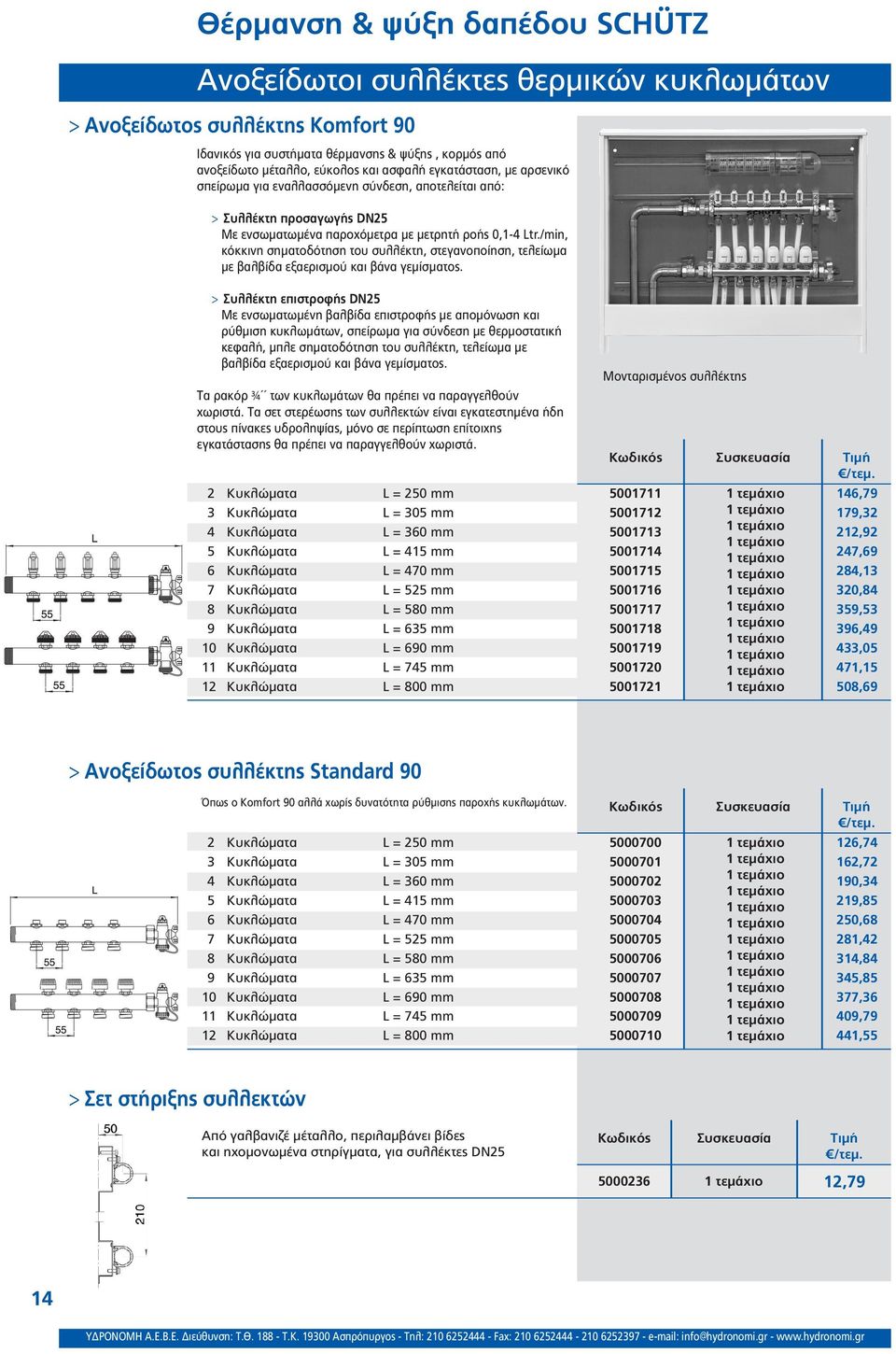

14 Θέρμανση & ψύξη δαπέδου SCHÜΤZ Ανοξείδωτοι συλλέκτες θερμικών κυκλωμάτων > Ανοξείδωτος συλλέκτης Komfort 90 Ιδανικός για συστήματα θέρμανσης & ψύξης, κορμός από ανοξείδωτο μέταλλο, εύκολος και ασφαλή εγκατάσταση, με αρσενικό σπείρωμα για εναλλασσόμενη σύνδεση, αποτελείται από: > Συλλέκτη προσαγωγής DN25 Με ενσωματωμένα παροχόμετρα με μετρητή ροής 0,1-4 Ltr./min, κόκκινη σηματοδότηση του συλλέκτη, στεγανοποίηση, τελείωμα με βαλβίδα εξαερισμού και βάνα γεμίσματος. > Συλλέκτη επιστροφής DN25 Με ενσωματωμένη βαλβίδα επιστροφής με απομόνωση και ρύθμιση κυκλωμάτων, σπείρωμα για σύνδεση με θερμοστατική κεφαλή, μπλε σηματοδότηση του συλλέκτη, τελείωμα με βαλβίδα εξαερισμού και βάνα γεμίσματος. Τα ρακόρ ¾ των κυκλωμάτων θα πρέπει να παραγγελθούν χωριστά. Τα σετ στερέωσης των συλλεκτών είναι εγκατεστημένα ήδη στους πίνακες υδροληψίας, μόνο σε περίπτωση επίτοιχης εγκατάστασης θα πρέπει να παραγγελθούν χωριστά. 2 Κυκλώματα L = 250 mm 3 Κυκλώματα L = 305 mm 4 Κυκλώματα L = 360 mm 5 Κυκλώματα L = 415 mm 6 Κυκλώματα L = 470 mm 7 Κυκλώματα L = 525 mm 8 Κυκλώματα L = 580 mm 9 Κυκλώματα L = 635 mm 10 Κυκλώματα L = 690 mm 11 Κυκλώματα L = 745 mm 12 Κυκλώματα L = 800 mm Μονταρισμένος συλλέκτης ,79 179,32 212,92 247,69 284,13 320,84 359,53 396,49 433,05 471,15 508,69 > Ανοξείδωτος συλλέκτης Standard 90 Όπως ο Komfort 90 αλλά χωρίς δυνατότητα ρύθμισης παροχής κυκλωμάτων. 2 Κυκλώματα L = 250 mm 3 Κυκλώματα L = 305 mm 4 Κυκλώματα L = 360 mm 5 Κυκλώματα L = 415 mm 6 Κυκλώματα L = 470 mm 7 Κυκλώματα L = 525 mm 8 Κυκλώματα L = 580 mm 9 Κυκλώματα L = 635 mm 10 Κυκλώματα L = 690 mm 11 Κυκλώματα L = 745 mm 12 Κυκλώματα L = 800 mm ,74 162,72 190,34 219,85 250,68 281,42 314,84 345,85 377,36 409,79 441,55 > Σετ στήριξης συλλεκτών Από γαλβανιζέ μέταλλο, περιλαμβάνει βίδες και ηχομονωμένα στηρίγματα, για συλλέκτες DN ,79 14

15 Θέρμανση & ψύξη δαπέδου SCHÜΤZ Συλλέκτες και παρελκόμενα > Σετ για τοποθέτηση θερμιδομετρητή Έτοιμο συναρμολογημένο, δυνατότητα εγκατάστασης θερμιδομετρητή G ¾ - μήκος 110 mm, θερμιδομετρητή G 1 - μήκος 130 mm, στεγανή σύνδεση για θερμιδομετρητή, υποδοχή σύνδεσης αισθητήρα συμπυκνωμάτων στην προσαγωγή 1 /2 Σετ για οριζόντια εγκατάσταση Σετ για κάθετη εγκατάσταση /σετ ,42 107,18 > Σετ σφαιρικών διακοπτών 1 Θ/Θ με τρελλό ρακόρ Σέτ που περιλαμβάνει ορειχάλκινο σφαιρικό διακόπτη για την προσαγωγή και την επιστροφή, ταιριαστό στον συλλέκτη, συμπεριλαμβάνονται τα ελαστικά παρεμβύσματα. Standard Standard με θερμόμετρα Κάθετα /σετ ,44 69,64 73,09 > Σετ διαφορικής πίεσης συλλέκτη Για εγκατάσταση στον συλλέκτη, ρύθμιση διαφορικής πίεσης 0,05-0,35 bar /σετ ,52 > Σετ σύνδεσης συλλεκτών 1 Θ/Θ Για την σύνδεση πολλών συλλεκτών με παξιμάδι και ελαστικό παρέμβυσμα. /σετ ,93 > Βάνα μίνι Για την σύνδεση των εξόδων του συλλέκτη με 3/4 Eurokonus ,39 > Θερμόμετρο επιστροφής Για την σύνδεση των εξόδων του συλλέκτη με 3/4 Eurokonus ,39 > Μόνωση συλλέκτη Διαστάσεις 60 x 60 x 380 mm, κατάλληλο για εξάρι συλλέκτη, 2 τεμάχια το σετ Σετ για οριζόντια εγκατάσταση /σετ ,65 15

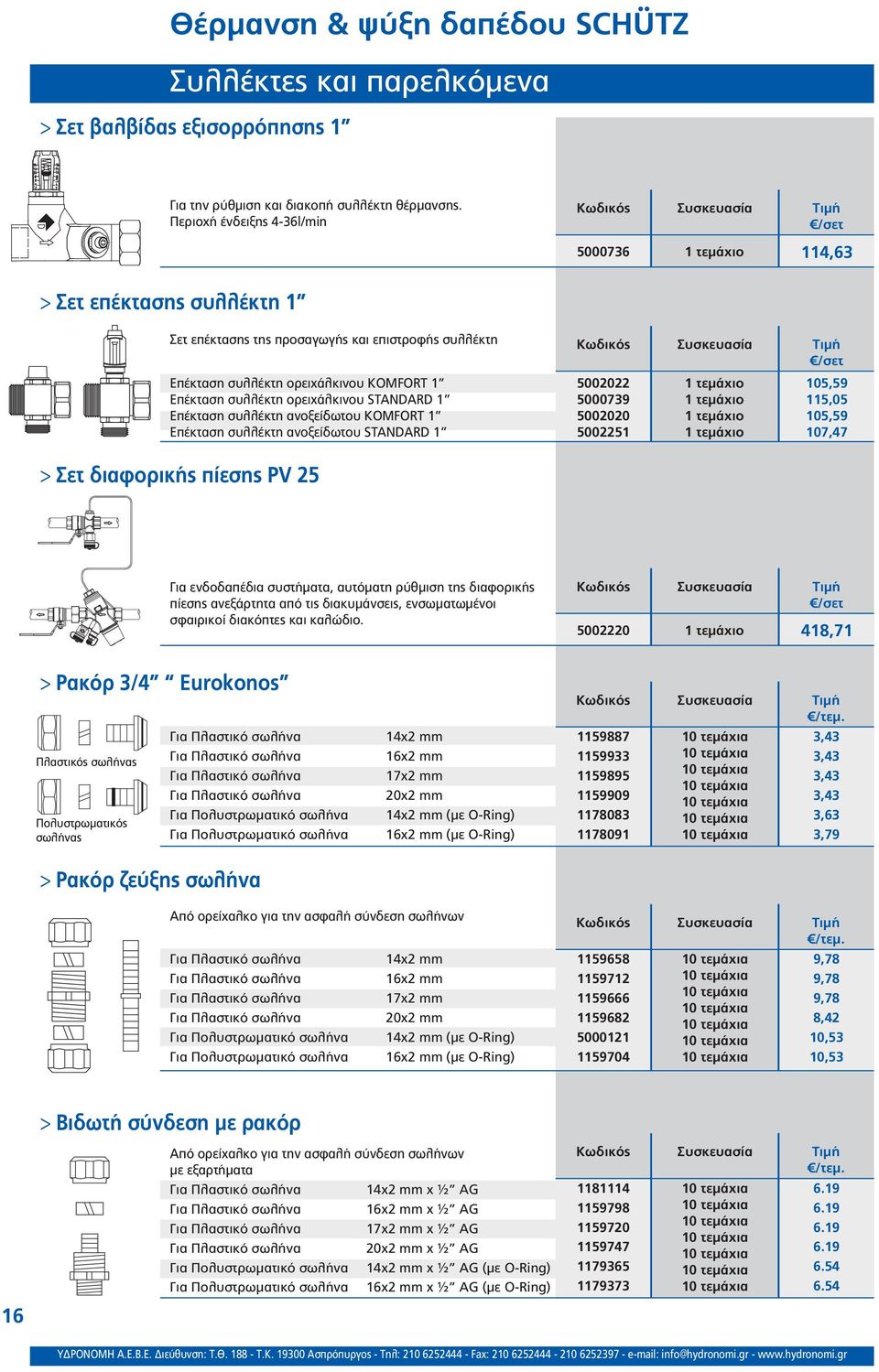

16 Θέρμανση & ψύξη δαπέδου SCHÜΤZ Συλλέκτες και παρελκόμενα > Σετ βαλβίδας εξισορρόπησης 1 Για την ρύθμιση και διακοπή συλλέκτη θέρμανσης. Περιοχή ένδειξης 4-36l/min /σετ ,63 > Σετ επέκτασης συλλέκτη 1 Σετ επέκτασης της προσαγωγής και επιστροφής συλλέκτη Επέκταση συλλέκτη ορειχάλκινου KOMFORT 1 Επέκταση συλλέκτη ορειχάλκινου STANDARD 1 Επέκταση συλλέκτη ανοξείδωτου KOMFORT 1 Επέκταση συλλέκτη ανοξείδωτου STANDARD 1 /σετ ,59 115,05 105,59 107,47 > Σετ διαφορικής πίεσης PV 25 Για ενδοδαπέδια συστήματα, αυτόματη ρύθμιση της διαφορικής πίεσης ανεξάρτητα από τις διακυμάνσεις, ενσωματωμένοι σφαιρικοί διακόπτες και καλώδιο. /σετ ,71 > Ρακόρ 3/4 Εurokonos Πλαστικός σωλήνας Πολυστρωματικός σωλήνας Για Πλαστικό σωλήνα Για Πλαστικό σωλήνα Για Πλαστικό σωλήνα Για Πλαστικό σωλήνα Για Πολυστρωματικό σωλήνα Για Πολυστρωματικό σωλήνα > Ρακόρ ζεύξης σωλήνα 14x2 mm 16x2 mm 17x2 mm 20x2 mm 14x2 mm (με O-Ring) 16x2 mm (με O-Ring) ,43 3,43 3,43 3,43 3,63 3,79 Από ορείχαλκο για την ασφαλή σύνδεση σωλήνων Για Πλαστικό σωλήνα 14x2 mm Για Πλαστικό σωλήνα 16x2 mm Για Πλαστικό σωλήνα 17x2 mm Για Πλαστικό σωλήνα 20x2 mm Για Πολυστρωματικό σωλήνα 14x2 mm (με O-Ring) Για Πολυστρωματικό σωλήνα 16x2 mm (με O-Ring) ,78 9,78 9,78 8,42 10,53 10,53 16 > Βιδωτή σύνδεση με ρακόρ Από ορείχαλκο για την ασφαλή σύνδεση σωλήνων με εξαρτήματα Για Πλαστικό σωλήνα 14x2 mm χ ½ AG Για Πλαστικό σωλήνα 16x2 mm χ ½ AG Για Πλαστικό σωλήνα 17x2 mm χ ½ AG Για Πλαστικό σωλήνα 20x2 mm χ ½ AG Για Πολυστρωματικό σωλήνα 14x2 mm χ ½ AG (με O-Ring) Για Πολυστρωματικό σωλήνα 16x2 mm χ ½ AG (με O-Ring)

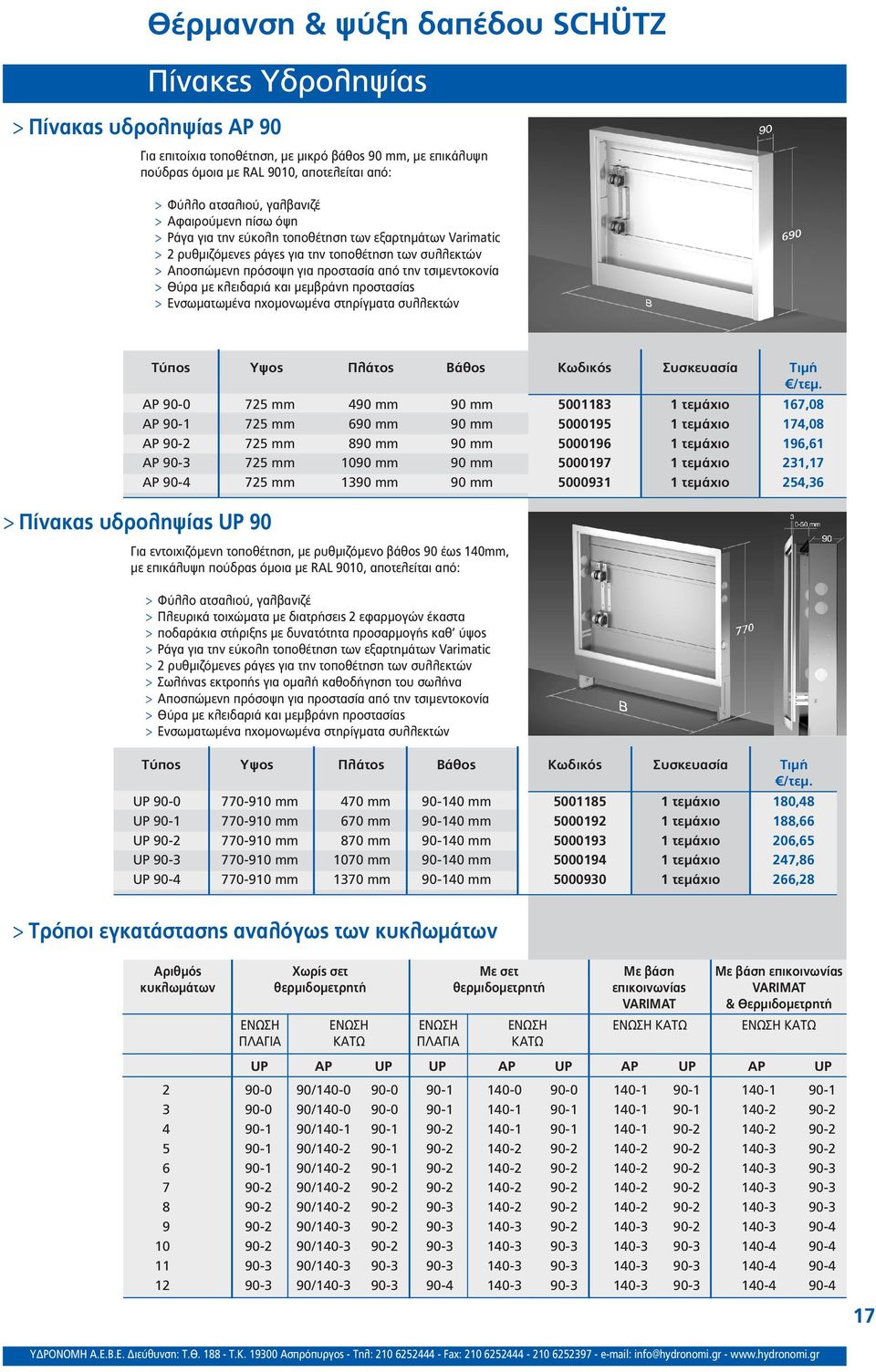

17 > Πίνακας υδροληψίας AP 90 Θέρμανση & ψύξη δαπέδου SCHÜΤZ Πίνακες Υδροληψίας Για επιτοίχια τοποθέτηση, με μικρό βάθος 90 mm, με επικάλυψη πούδρας όμοια με RAL 9010, αποτελείται από: > Φύλλο ατσαλιού, γαλβανιζέ > Αφαιρούμενη πίσω όψη > Ράγα για την εύκολη τοποθέτηση των εξαρτημάτων Varimatic > 2 ρυθμιζόμενες ράγες για την τοποθέτηση των συλλεκτών > Αποσπώμενη πρόσοψη για προστασία από την τσιμεντοκονία > Θύρα με κλειδαριά και μεμβράνη προστασίας > Ενσωματωμένα ηχομονωμένα στηρίγματα συλλεκτών > Πίνακας υδροληψίας UP 90 Τύπος Υψος Πλάτος Βάθος AP mm 490 mm 90 mm AP mm 690 mm 90 mm AP mm 890 mm 90 mm AP mm 1090 mm 90 mm AP mm 1390 mm 90 mm Για εντοιχιζόμενη τοποθέτηση, με ρυθμιζόμενο βάθος 90 έως 140mm, με επικάλυψη πούδρας όμοια με RAL 9010, αποτελείται από: > Φύλλο ατσαλιού, γαλβανιζέ > Πλευρικά τοιχώματα με διατρήσεις 2 εφαρμογών έκαστα > ποδαράκια στήριξης με δυνατότητα προσαρμογής καθ ύψος > Ράγα για την εύκολη τοποθέτηση των εξαρτημάτων Varimatic > 2 ρυθμιζόμενες ράγες για την τοποθέτηση των συλλεκτών > Σωλήνας εκτροπής για ομαλή καθοδήγηση του σωλήνα > Αποσπώμενη πρόσοψη για προστασία από την τσιμεντοκονία > Θύρα με κλειδαριά και μεμβράνη προστασίας > Ενσωματωμένα ηχομονωμένα στηρίγματα συλλεκτών ,08 174,08 196,61 231,17 254,36 Τύπος Υψος Πλάτος Βάθος UP mm 470 mm mm UP mm 670 mm mm UP mm 870 mm mm UP mm 1070 mm mm UP mm 1370 mm mm ,48 188,66 206,65 247,86 266,28 > Τρόποι εγκατάστασης αναλόγως των κυκλωμάτων Αριθμός κυκλωμάτων ΕΝΩΣΗ ΠΛΑΓΙΑ Χωρίς σετ θερμιδομετρητή ΕΝΩΣΗ ΚΑΤΩ ΕΝΩΣΗ ΠΛΑΓΙΑ Με σετ θερμιδομετρητή ΕΝΩΣΗ ΚΑΤΩ Με βάση επικοινωνίας VARIMAT ΕΝΩΣΗ ΚΑΤΩ Με βάση επικοινωνίας VARIMAT & Θερμιδομετρητή ΕΝΩΣΗ ΚΑΤΩ UP AP UP UP AP UP AP UP AP UP / / / / / / / / / / /

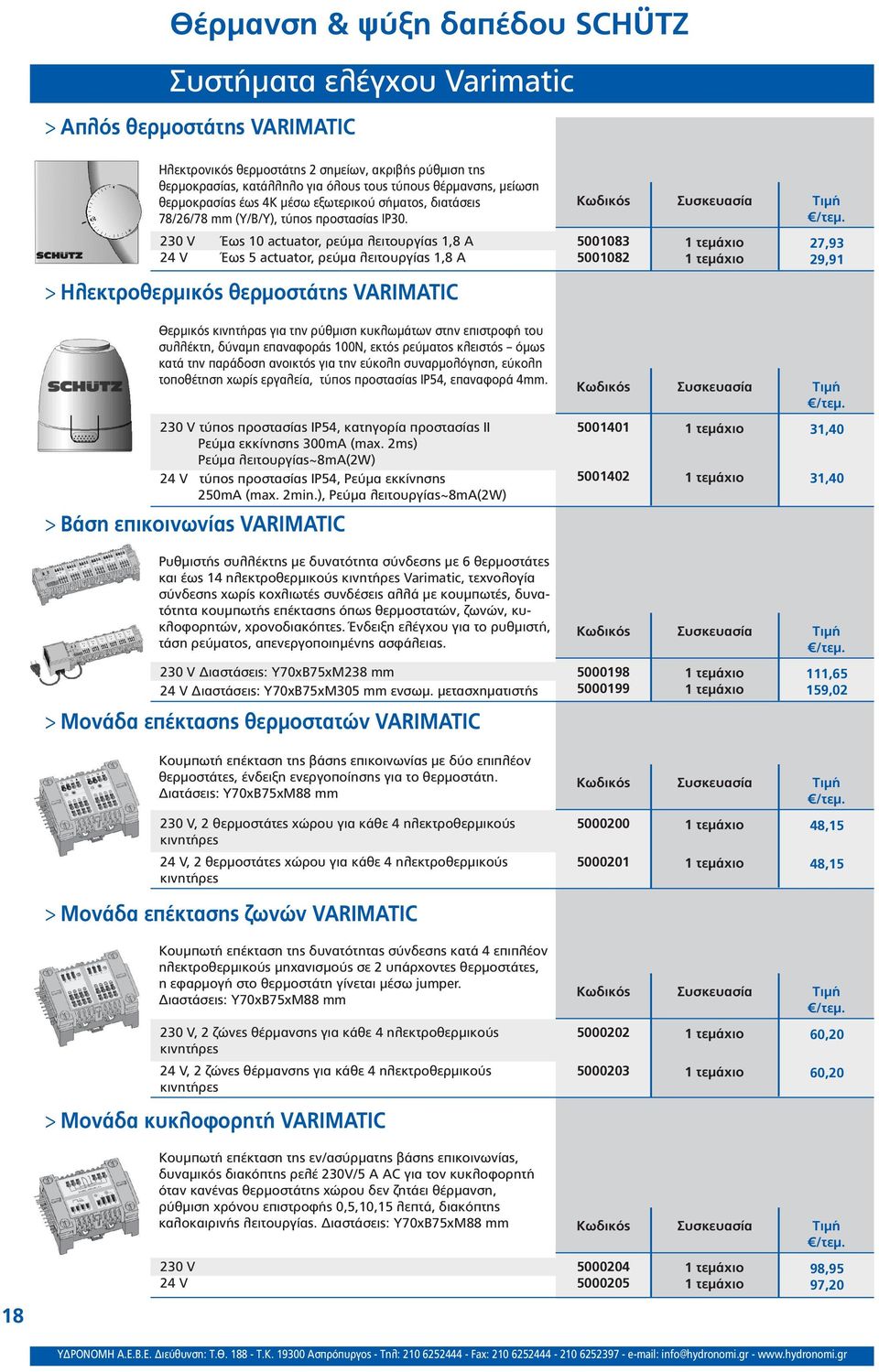

18 Θέρμανση & ψύξη δαπέδου SCHÜΤZ Συστήματα ελέγχου Varimatic > Απλός θερμοστάτης VARIMATIC Ηλεκτρονικός θερμοστάτης 2 σημείων, ακριβής ρύθμιση της θερμοκρασίας, κατάλληλο για όλους τους τύπους θέρμανσης, μείωση θερμοκρασίας έως 4Κ μέσω εξωτερικού σήματος, διατάσεις 78/26/78 mm (Υ/Β/Υ), τύπος προστασίας IP V Έως 10 actuator, ρεύμα λειτουργίας 1,8 Α 24 V Έως 5 actuator, ρεύμα λειτουργίας 1,8 Α > Ηλεκτροθερμικός θερμοστάτης VARIMATIC Θερμικός κινητήρας για την ρύθμιση κυκλωμάτων στην επιστροφή του συλλέκτη, δύναμη επαναφοράς 100Ν, εκτός ρεύματος κλειστός όμως κατά την παράδοση ανοικτός για την εύκολη συναρμολόγηση, εύκολη τοποθέτηση χωρίς εργαλεία, τύπος προστασίας IP54, επαναφορά 4mm. 230 V τύπος προστασίας IP54, κατηγορία προστασίας II Ρεύμα εκκίνησης 300mA (max. 2ms) Ρεύμα λειτουργίας~8ma(2w) 24 V τύπος προστασίας IP54, Ρεύμα εκκίνησης 250mA (max. 2min.), Ρεύμα λειτουργίας~8ma(2w) > Βάση επικοινωνίας VARIMATIC Ρυθμιστής συλλέκτης με δυνατότητα σύνδεσης με 6 θερμοστάτες και έως 14 ηλεκτροθερμικούς κινητήρες Varimatic, τεχνολογία σύνδεσης χωρίς κοχλιωτές συνδέσεις αλλά με κουμπωτές, δυνατότητα κουμπωτής επέκτασης όπως θερμοστατών, ζωνών, κυκλοφορητών, χρονοδιακόπτες. Ένδειξη ελέγχου για το ρυθμιστή, τάση ρεύματος, απενεργοποιημένης ασφάλειας. 230 V Διαστάσεις: Υ70χΒ75χΜ238 mm 24 V Διαστάσεις: Υ70χΒ75χΜ305 mm ενσωμ. μετασχηματιστής > Μονάδα επέκτασης θερμοστατών VARIMATIC Κουμπωτή επέκταση της βάσης επικοινωνίας με δύο επιπλέον θερμοστάτες, ένδειξη ενεργοποίησης για το θερμοστάτη. Διατάσεις: Υ70χΒ75χΜ88 mm 230 V, 2 θερμοστάτες χώρου για κάθε 4 ηλεκτροθερμικούς κινητήρες 24 V, 2 θερμοστάτες χώρου για κάθε 4 ηλεκτροθερμικούς κινητήρες ,93 29, ,40 31, ,65 159,02 48,15 48,15 > Μονάδα επέκτασης ζωνών VARIMATIC 18 Κουμπωτή επέκταση της δυνατότητας σύνδεσης κατά 4 επιπλέον ηλεκτροθερμικούς μηχανισμούς σε 2 υπάρχοντες θερμοστάτες, η εφαρμογή στο θερμοστάτη γίνεται μέσω jumper. Διαστάσεις: Υ70χΒ75χΜ88 mm 230 V, 2 ζώνες θέρμανσης για κάθε 4 ηλεκτροθερμικούς κινητήρες 24 V, 2 ζώνες θέρμανσης για κάθε 4 ηλεκτροθερμικούς κινητήρες > Μονάδα κυκλοφορητή VARIMATIC Κουμπωτή επέκταση της εν/ασύρματης βάσης επικοινωνίας, δυναμικός διακόπτης ρελέ 230V/5 A AC για τον κυκλοφορητή όταν κανένας θερμοστάτης χώρου δεν ζητάει θέρμανση, ρύθμιση χρόνου επιστροφής 0,5,10,15 λεπτά, διακόπτης καλοκαιρινής λειτουργίας. Διαστάσεις: Υ70χΒ75χΜ88 mm 230 V 24 V ,20 60,20 98,95 97,20

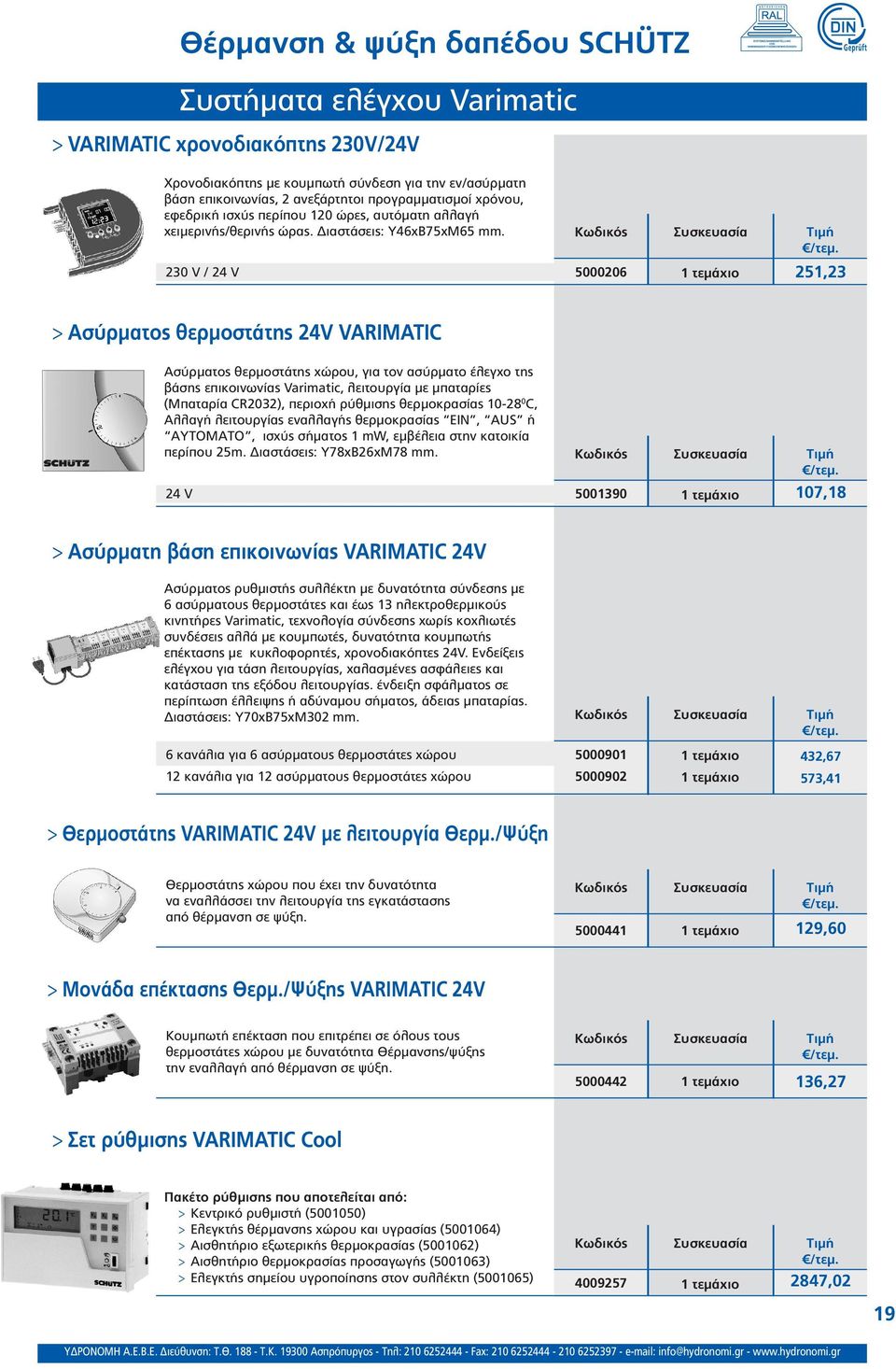

19 Θέρμανση & ψύξη δαπέδου SCHÜΤZ Συστήματα ελέγχου Varimatic > VARIMATIC χρονοδιακόπτης 230V/24V Χρονοδιακόπτης με κουμπωτή σύνδεση για την εν/ασύρματη βάση επικοινωνίας, 2 ανεξάρτητοι προγραμματισμοί χρόνου, εφεδρική ισχύς περίπου 120 ώρες, αυτόματη αλλαγή χειμερινής/θερινής ώρας. Διαστάσεις: Υ46χΒ75χΜ65 mm. 230 V / 24 V ,23 > Ασύρματος θερμοστάτης 24V VARIMATIC Ασύρματος θερμοστάτης χώρου, για τον ασύρματο έλεγχο της βάσης επικοινωνίας Varimatic, λειτουργία με μπαταρίες (Μπαταρία CR2032), περιοχή ρύθμισης θερμοκρασίας C, Αλλαγή λειτουργίας εναλλαγής θερμοκρασίας EIN, AUS ή ΑΥΤΟΜΑΤΟ, ισχύς σήματος 1 mw, εμβέλεια στην κατοικία περίπου 25m. Διαστάσεις: Υ78χΒ26χΜ78 mm. 24 V ,18 > Ασύρματη βάση επικοινωνίας VARIMATIC 24V Ασύρματος ρυθμιστής συλλέκτη με δυνατότητα σύνδεσης με 6 ασύρματους θερμοστάτες και έως 13 ηλεκτροθερμικούς κινητήρες Varimatic, τεχνολογία σύνδεσης χωρίς κοχλιωτές συνδέσεις αλλά με κουμπωτές, δυνατότητα κουμπωτής επέκτασης με κυκλοφορητές, χρονοδιακόπτες 24V. Ενδείξεις ελέγχου για τάση λειτουργίας, χαλασμένες ασφάλειες και κατάσταση της εξόδου λειτουργίας. ένδειξη σφάλματος σε περίπτωση έλλειψης ή αδύναμου σήματος, άδειας μπαταρίας. Διαστάσεις: Υ70χΒ75χΜ302 mm. 6 κανάλια για 6 ασύρματους θερμοστάτες χώρου 12 κανάλια για 12 ασύρματους θερμοστάτες χώρου ,67 573,41 > Θερμοστάτης VARIMATIC 24V με λειτουργία Θερμ./Ψύξη Θερμοστάτης χώρου που έχει την δυνατότητα να εναλλάσσει την λειτουργία της εγκατάστασης από θέρμανση σε ψύξη ,60 > Μονάδα επέκτασης Θερμ./Ψύξης VARIMATIC 24V Κουμπωτή επέκταση που επιτρέπει σε όλους τους θερμοστάτες χώρου με δυνατότητα Θέρμανσης/ψύξης την εναλλαγή από θέρμανση σε ψύξη ,27 > Σετ ρύθμισης VARIMATIC Cool Πακέτο ρύθμισης που αποτελείται από: > Κεντρικό ρυθμιστή ( ) > Ελεγκτής θέρμανσης χώρου και υγρασίας ( ) > Αισθητήριο εξωτερικής θερμοκρασίας ( ) > Αισθητήριο θερμοκρασίας προσαγωγής ( ) > Ελεγκτής σημείου υγροποίησης στον συλλέκτη ( ) ,02 19

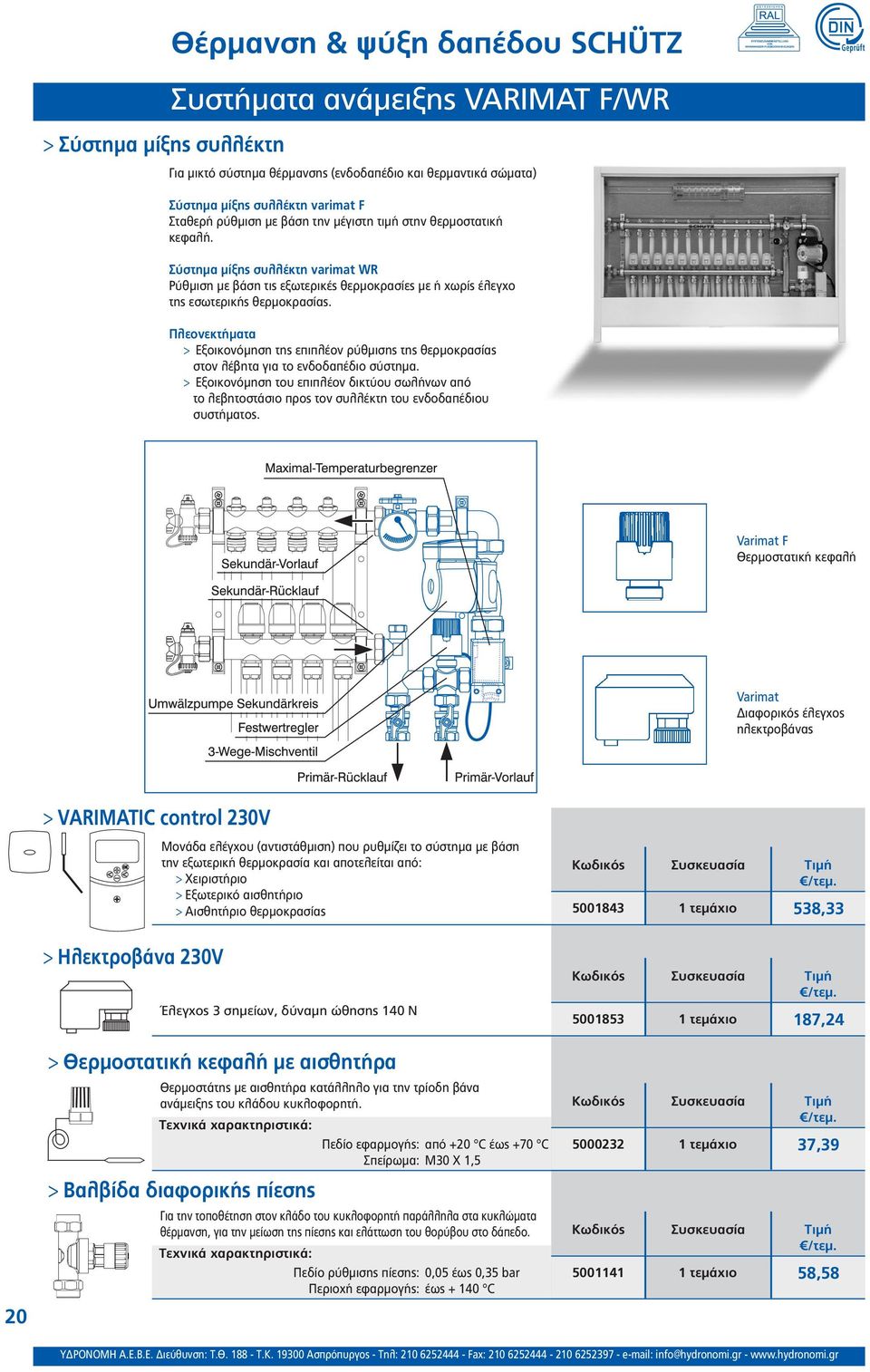

20 > Σύστημα μίξης συλλέκτη Θέρμανση & ψύξη δαπέδου SCHÜΤZ Συστήματα ανάμειξης VARIMAT F/WR Για μικτό σύστημα θέρμανσης (ενδοδαπέδιο και θερμαντικά σώματα) Σύστημα μίξης συλλέκτη varimat F Σταθερή ρύθμιση με βάση την μέγιστη τιμή στην θερμοστατική κεφαλή. Σύστημα μίξης συλλέκτη varimat WR Ρύθμιση με βάση τις εξωτερικές θερμοκρασίες με ή χωρίς έλεγχο της εσωτερικής θερμοκρασίας. Πλεονεκτήματα > Εξοικονόμηση της επιπλέον ρύθμισης της θερμοκρασίας στον λέβητα για το ενδοδαπέδιο σύστημα. > Εξοικονόμηση του επιπλέον δικτύου σωλήνων από το λεβητοστάσιο προς τον συλλέκτη του ενδοδαπέδιου συστήματος. Varimat F Θερμοστατική κεφαλή Varimat Διαφορικός έλεγχος ηλεκτροβάνας > VARIMATIC control 230V Μονάδα ελέγχου (αντιστάθμιση) που ρυθμίζει το σύστημα με βάση την εξωτερική θερμοκρασία και αποτελείται από: > Χειριστήριο > Εξωτερικό αισθητήριο > Αισθητήριο θερμοκρασίας ,33 20 > Ηλεκτροβάνα 230V Έλεγχος 3 σημείων, δύναμη ώθησης 140 Ν > Θερμοστατική κεφαλή με αισθητήρα Θερμοστάτης με αισθητήρα κατάλληλο για την τρίοδη βάνα ανάμειξης του κλάδου κυκλοφορητή. Πεδίο εφαρμογής: από +20 C έως +70 C Σπείρωμα: Μ30 Χ 1,5 > Βαλβίδα διαφορικής πίεσης Για την τοποθέτηση στον κλάδο του κυκλοφορητή παράλληλα στα κυκλώματα θέρμανση, για την μείωση της πίεσης και ελάττωση του θορύβου στο δάπεδο. Πεδίο ρύθμισης πίεσης: 0,05 έως 0,35 bar Περιοχή εφαρμογής: έως C , , ,58

21 > Κλάδος κυκλοφορητή Θέρμανση & ψύξη δαπέδου SCHÜΤZ Συστήματα ανάμειξης VARIMAT F/WR Συμπαγής, συναρμολογημένο, δοκιμασμένο σε πίεση, έτοιμο για άμεση τοποθέτηση, από ορείχαλκο με κυκλοφορητή RS 15/16, τρίοδος βάνα ανάμειξης, έτοιμο εγκατεστημένο και διασυνδεμένο υγροστάτη, 2 σφαιρικούς διακόπτες (προσαγωγής & επιστροφής) στο πρωτεύον κύκλωμα, 1 σφαιρικό διακόπτη (προσαγωγή) στο δευτερεύον κύκλωμα με ενσωματωμένα θερμόμετρα, πρόβλεψη για εγκατάσταση βαλβίδας διαφορικής πίεσης στο δευτερεύον κύκλωμα. Διαστάσεις (Υ/Π/Β): Διατομή: Μέγιστη πίεση εγκατάστασης: Υδροστάτης: Περιοχή ρύθμισης: Εργοστασιακή ρύθμιση: Θερμοκρασία περιβάλλοντος: ΔΤ ενεργοποίησης: Κυκλοφορητής RS 15/6*: Παροχή Q: Μανομετρικό: Κινητήρας: Απορροφημένη ισχύς: Τύπος προστασίας: Συνδέσεις στομίων: Απόσταση στομίων: Θερμοκρασία υγρού: Τρίοδη βάνα ανάμειξης: Περιοχή λειτουργίας: Σπείρωμα: Διαφορά πίεσης: Τιμή Κvs: περ. 395/220/125mm 25DN 6 bar +20 έως +90 C + 60 C -20 έως +60 C +/-2K 2,5 m 3 /h 3m 1x230 V, 50 Hz max. 99 W IP 44 R mm +2 C έως C +2 C έως C Μ30Χ1,5 0,8 bar 4.0m 3 /h Για εναλλακτικό κυκλοφορητή, παρακαλούμε να επικοινωνήστε με το τεχνικό μας τμήμα ,85 > Κλάδος με ηλεκτρονικό κυκλοφορητή Όπως πάνω μόνο ο κυκλοφορητής είναι ηλεκτρονικός, αυξομειώνοντας τις στροφές του κινητήρα αυτόματα αναλόγως της παροχής, εξοικονομώντας ηλεκτρική ενέργεια. Διαστάσεις (Υ/Π/Β): Διατομή: Μέγιστη πίεση εγκατάστασης: Υδροστάτης: Περιοχή ρύθμισης: Εργοστασιακή ρύθμιση: Θερμοκρασία περιβάλλοντος: ΔΤ ενεργοποίησης: Κυκλοφορητής Alpha : Παροχή Q: Μανομετρικό: Κινητήρας: Απορροφημένη ισχύς: Τύπος προστασίας: Συνδέσεις στομίων: Απόσταση στομίων: Θερμοκρασία υγρού: Τρίοδη βάνα ανάμειξης: Περιοχή λειτουργίας: Σπείρωμα: Διαφορά πίεσης: Τιμή Κvs: περ. 395/220/125mm 25DN 6 bar +20 έως +90 C + 60 C -20 έως +60 C +/-2K 2,2 m 3 /h 3m 1x230 V, 50 Hz 5-45 W IP 44 R mm +2 C έως C +2 C έως C Μ30Χ1,5 0,8 bar 4.0m 3 /h ,10 21
