Πρόταση Ο ΗΓΙΑ ΤΟΥ ΕΥΡΩΠΑΪΚΟΥ ΚΟΙΝΟΒΟΥΛΙΟΥ ΚΑΙ ΤΟΥ ΣΥΜΒΟΥΛΙΟΥ

Transcript

1 EL EL EL

2 ΕΥΡΩΠΑΪΚΗ ΕΠΙΤΡΟΠΗ Βρυξέλλες, COM(2011) 120 τελικό 2011/0053 (COD) Πρόταση Ο ΗΓΙΑ ΤΟΥ ΕΥΡΩΠΑΪΚΟΥ ΚΟΙΝΟΒΟΥΛΙΟΥ ΚΑΙ ΤΟΥ ΣΥΜΒΟΥΛΙΟΥ σχετικά µε τα ελαστικά των µηχανοκινήτων οχηµάτων και των ρυµουλκουµένων τους και µε την εγκατάστασή τους σ' αυτά (Κωδικοποιηµένο κείµενο) EL EL

3 ΑΙΤΙΟΛΟΓΙΚΗ ΕΚΘΕΣΗ 1. Στα πλαίσια της «Ευρώπης των πολιτών» η Επιτροπή αποδίδει ιδιαίτερη σηµασία στην απλούστευση και τη σαφήνεια του δικαίου της Ένωσης, ώστε τούτο να καταστεί περισσότερο προσιτό και κατανοητό στον πολίτη, προσφέροντάς του, µε τον τρόπο αυτό, νέες δυνατότητες και αναγνωρίζοντας τα συγκεκριµένα δικαιώµατα που κάθε πολίτης είναι δυνατόν να απολαύει. Ο στόχος αυτός, όµως, δεν µπορεί να επιτευχθεί εφόσον εξακολουθούν να υφίστανται πολυάριθµες διατάξεις οι οποίες, έχοντας επανειληµµένα τροποποιηθεί, συχνά δε ουσιωδώς, βρίσκονται διασκορπισµένες, τόσο στην αρχική όσο και στις µεταγενέστερες τροποποιητικές πράξεις. Απαιτείται λοιπόν η διερεύνηση και σύγκριση µεγάλου αριθµού πράξεων για να προσδιορίζονται οι ισχύουσες διατάξεις. Ως εκ τούτου, η σαφήνεια και η διαφάνεια του δικαίου εξαρτώνται επίσης από την κωδικοποίηση των τροποποιηµένων πράξεων. 2. Η Επιτροπή, µε απόφαση της 1ης Απριλίου , έδωσε εντολή στις υπηρεσίες της να προβαίνουν σε κωδικοποίηση των νοµικών πράξεων το αργότερο µετά τη δέκατη τροποποίησή τους, τονίζοντας συγχρόνως ότι τούτο αποτελεί τον ελάχιστο κανόνα δεδοµένου ότι, προς διασφάλιση της σαφούς και ορθής κατανόησης των πράξεων, οι διάφορες υπηρεσίες πρέπει να κωδικοποιούν µε µεγαλύτερη συχνότητα τα κείµενα που εµπίπτουν στην αρµοδιότητά τους. 3. Τα συµπεράσµατα της προεδρίας του Ευρωπαϊκού Συµβουλίου του Εδιµβούργου ( εκέµβριος 1992) επιβεβαίωσαν τις επιτακτικές αυτές ανάγκες 2, τονίζοντας τη σηµασία της κωδικοποίησης που παρέχει ασφάλεια δικαίου ως προς τον εφαρµοστέο νόµο σε ορισµένη χρονική στιγµή όσον αφορά συγκεκριµένο θέµα. Η κωδικοποίηση πρέπει να πραγµατοποιείται µε πλήρη τήρηση της κανονικής διαδικασίας για τη θέσπιση των πράξεων της Ένωσης. Στο µέτρο που δεν µπορεί να γίνει καµία τροποποίηση επί της ουσίας των πράξεων που αποτελούν αντικείµενο της κωδικοποίησης, το Ευρωπαϊκό Κοινοβούλιο, το Συµβούλιο και η Επιτροπή συµφώνησαν, µε τη διοργανική συµφωνία της 20ής εκεµβρίου 1994, ότι πρέπει να ακολουθείται ταχεία διαδικασία για την έγκριση των κωδικοποιούµενων πράξεων. 4. Σκοπός της παρούσας πρότασης είναι η κωδικοποίηση της οδηγίας 92/23/ΕΟΚ του Συµβουλίου της 31ης Μαρτίου 1992, σχετικά µε τα ελαστικά των οχηµάτων µε κινητήρα και των ρυµουλκουµένων τους και µε την εγκατάστασή τους σ' αυτά 3. Η νέα οδηγία θα αντικαταστήσει τις διάφορες πράξεις που αποτελούν αντικείµενο της κωδικοποίησης 4 η παρούσα πρόταση σέβεται πλήρως την ουσία των κωδικοποιούµενων κειµένων και αρκείται απλώς στη συγκέντρωσή τους, επιφέροντας µόνο τις τυπικές τροποποιήσεις που απαιτούνται από την ίδια τη διαδικασία κωδικοποίησης COM(87) 868 PV. Βλ. παράρτηµα 3 του τµήµατος Α των εν λόγω συµπερασµάτων. Είναι εγγεγραµµένη στο νοµοθετικό πρόγραµµα για το [ ]. Βλ. παράρτηµα VII µέρος Α της παρούσας πρότασης. EL 2 EL

4 5. Η πρόταση κωδικοποίησης καταρτίσθηκε µε βάση προηγούµενη ενοποίηση του κειµένου, σε 22 επίσηµες γλώσσες, της οδηγίας 92/23/ΕΟΚ και των τροποποιητικών της πράξεων, που έγινε µε το πληροφοριακό σύστηµα της Υπηρεσίας Εκδόσεων της Ευρωπαϊκής Ένωσης. Στο µέτρο που τα άρθρα έλαβαν νέα αρίθµηση, η αντιστοιχία µεταξύ των παλαιών και των νέων αριθµών εµφαίνεται στον πίνακα του παραρτήµατος VIII της κωδικοποιηµένης οδηγίας. EL 3 EL

5 92/23/ΕΟΚ (προσαρµοσµένο) 2011/0053 (COD) Πρόταση Ο ΗΓΙΑ ΤΟΥ ΕΥΡΩΠΑΪΚΟΥ ΚΟΙΝΟΒΟΥΛΙΟΥ ΚΑΙ ΤΟΥ ΣΥΜΒΟΥΛΙΟΥ σχετικά µε τα ελαστικά των µηχανοκίνητων οχηµάτων µε κινητήρα και των ρυµουλκουµένων τους και µε την εγκατάστασή τους σ' αυτά (κωδικοποιηµένο κείµενο) (Κείµενο που παρουσιάζει ενδιαφέρον για τον ΕΟΧ) ΤΟ ΕΥΡΩΠΑΪΚΟ ΚΟΙΝΟΒΟΥΛΙΟ ΚΑΙ ΤΟ ΣΥΜΒΟΥΛΙΟ ΤΗΣ ΕΥΡΩΠΑΪΚΗΣ ΕΝΩΣΗΣ, Έχοντας υπόψη τη συνθήκη για τη λειτουργία της Ευρωπαϊκής Ένωσης, και ιδίως το άρθρο 114, Έχοντας υπόψη την πρόταση της Ευρωπαϊκής Επιτροπής, Κατόπιν διαβίβασης του σχεδίου νοµοθετικής πράξης στα εθνικά κοινοβούλια, Έχοντας υπόψη τη γνώµη της Ευρωπαϊκής Οικονοµικής και Κοινωνικής Επιτροπής 5, Αποφασίζοντας σύµφωνα µε τη συνήθη νοµοθετική διαδικασία, Εκτιµώντας τα ακόλουθα: (1) Η οδηγία 92/23/ΕΟΚ του Συµβουλίου της 31ης Μαρτίου 1992, σχετικά µε τα ελαστικά των οχηµάτων µε κινητήρα και των ρυµουλκουµένων τους και µε την εγκατάστασή τους σ' αυτά 6, έχει τροποποιηθεί επανειληµµένα 7 και ουσιωδώς. Είναι, ως εκ τούτου, σκόπιµη, για λόγους σαφήνειας και ορθολογισµού, η κωδικοποίηση της εν λόγω οδηγίας. 92/23/ΕΟΚ αιτιολογική σκέψη (4) (προσαρµοσµένο) (2) Η οδηγία 92/23/ΕΟΚ είναι µία από τις επιµέρους οδηγίες του συστήµατος έγκρισης ΕΚ τύπου που προβλεπόταν από την οδηγία 2007/46/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συµβουλίου, της 5ης Σεπτεµβρίου 2007, για τη θέσπιση πλαισίου για την έγκριση των µηχανοκίνητων οχηµάτων και των ρυµουλκουµένων ΕΕ C [ ] της [ ], σ. [ ]. ΕΕ L 129 της , σ. 95. Βλ. παράρτηµα VII µέρος Α. EL 4 EL

6 τους, και των συστηµάτων, κατασκευαστικών στοιχείων και χωριστών τεχνικών µονάδων που προορίζονται για τα οχήµατα αυτά (οδηγία-πλαίσιο) 8, και θεσπίζει τις τεχνικές προδιαγραφές που πρέπει να πληρούν τα µηχανοκίνητα οχήµατα και τα ρυµουλκούµενά τους σχετικά, µεταξύ άλλων, µε τα πνευστά ελαστικά τους. Οι εν λόγω τεχνικές προδιαγραφές αφορούν την προσέγγιση των νοµοθεσιών των κρατών µελών ενόψει της εφαρµογής, για κάθε τύπο µηχανοκίνητου οχήµατος και ρυµουλκουµένου, της διαδικασίας έγκρισης ΕΚ τύπου που προβλέπεται από την οδηγία 2007/46/ΕΚ. Κατά συνέπεια, οι διατάξεις της οδηγίας 2007/46/ΕΚ σχετικά µε τα µηχανοκίνητα οχήµατα και τα ρυµουλκούµενά τους, καθώς και τα συστήµατα, τα κατασκευαστικά (συστατικά) στοιχεία και τις χωριστές τεχνικές ενότητες των οχηµάτων αυτών, εφαρµόζονται στην παρούσα οδηγία. 92/23/ΕΟΚ αιτιολογική σκέψη (6) (3) Οι κανόνες σχετικά µε τα ελαστικά θα πρέπει να ορίζουν κοινές απαιτήσεις σχετικές όχι µόνο µε τα χαρακτηριστικά τους αλλά και µε τις απαιτήσεις που αφορούν τον εξοπλισµό των οχηµάτων και των ρυµουλκουµένων τους µε τα εν λόγω ελαστικά. 92/23/ΕΟΚ αιτιολογική σκέψη (8) (προσαρµοσµένο) (4) Είναι επιθυµητό να ληφθούν υπόψη οι τεχνικές απαιτήσεις που ορίστηκαν από την οικονοµική επιτροπή για την Ευρώπη των Ηνωµένων Εθνών στον κανονισµό της αριθ. 30 (Ενιαίες διατάξεις σχετικά µε την έγκριση πνευστών ελαστικών για µηχανοκίνητα οχήµατα και τα ρυµουλκούµενά τους) 9, όπως τροποποιήθηκε από τον κανονισµό της αριθ. 54 (Ενιαίες διατάξεις σχετικά µε την έγκριση πνευστών ελαστικών για εµπορικά οχήµατα και τα ρυµουλκούµενά τους) 10, από τον κανονισµό της αριθ. 64 (Ενιαίες διατάξεις σχετικά µε την έγκριση οχηµάτων εφοδιασµένων µε εφεδρικούς τροχούς και ελαστικά προσωρινής χρήσης) 11, όπως τροποποιήθηκε και από τον κανονισµό της αριθ. 117 (Ενιαίες διατάξεις σχετικά µε την έγκριση ελαστικών όσον αφορά τις εκποµπές ήχου κύλισης ελαστικών και την πρόσφυση σε υγρό οδόστρωµα) 12, όπως τροποποιήθηκε που έχουν προσαρτηθεί στη συµφωνία της Οικονοµικής Επιτροπής των Ηνωµένων Εθνών για την Ευρώπη σχετικά µε την υιοθέτηση οµοιόµορφων τεχνικών προδιαγραφών για τροχοφόρα οχήµατα, εξοπλισµό και εξαρτήµατα τα οποία δύνανται να τοποθετηθούν ή/και να χρησιµοποιηθούν σε τροχοφόρα οχήµατα και τις συνθήκες για την αµοιβαία αναγνώριση των εγκρίσεων που χορηγούνται µε βάση τις προδιαγραφές αυτές («αναθεωρηµένη συµφωνία του 1958») ΕΕ L 263 της , σ. 1. Έγγραφο της οικονοµικής επιτροπής για την Ευρώπη, E3/ECE/324(E/ECE/TRANS/505) Rev.1- Add. 29 της 1ης Απριλίου 1975 και τις τροποποιήσεις του 01, 02 και συµπληρώµατα. Έγγραφο της οικονοµικής επιτροπής για την Ευρώπη, E/ECE/324(E/ECE/TRANS/505) Rev.1-Add. 53 και συµπληρώµατα. Έγγραφο της οικονοµικής επιτροπής για την Ευρώπη, E/ECE/324(E/ECE/TRANS/505) Rev.1-Add. 63 και συµπληρώµατα. Έγγραφο της οικονοµικής επιτροπής για την Ευρώπη, E/ECE/324(E/ECE/TRANS/505) Rev.2- Add. 116 και την τροποποίησή του 01 και συµπληρώµατα. ηµοσιεύθηκε στο παράρτηµα Ι της απόφασης 97/836/ΕΚ του Συµβουλίου (ΕΕ L 346 της , σ. 78). EL 5 EL

7 (5) Με την παρούσα οδηγία δεν πρέπει να θίγονται οι υποχρεώσεις των κρατών µελών όσον αφορά στις προθεσµίες ενσωµάτωσης στο εθνικό δίκαιο και εφαρµογής των οδηγιών που εµφαίνονται στο παράρτηµα VII µέρος Β, ΕΞΕ ΩΣΑΝ ΤΗΝ ΠΑΡΟΥΣΑ Ο ΗΓΙΑ: 92/23/ΕΟΚ Άρθρο 1 Για τους σκοπούς της παρούσας οδηγίας νοούνται: 2001/43/ΕΚ άρθ. 1 σηµ. 2 α) ως «ελαστικό», κάθε καινούργιο πνευστό ελαστικό, συµπεριλαµβανοµένων των χειµερινών ελαστικών µε τρύπες για καρφιά, εργοστασίου ή ανταλλακτικό, που προορίζεται να τοποθετηθεί σε οχήµατα στα οποία εφαρµόζεται η οδηγία 2007/46/ΕΚ. Ο παρών ορισµός δεν καλύπτει τα χειµερινά ελαστικά µε καρφιά 92/23/ΕΟΚ β) ως «όχηµα», κάθε όχηµα στο οποίο εφαρµόζεται η οδηγία 2007/46/ΕΚ γ) ως «κατασκευαστής», ο κάτοχος της εµπορικής επωνυµίας ή του σήµατος οχηµάτων ή ελαστικών. 2001/43/ΕΚ άρθ. 1 σηµ. 3 Άρθρο 2 1. Οι απαιτήσεις του παραρτήµατος V εφαρµόζονται στα ελαστικά που προορίζονται να τοποθετηθούν σε οχήµατα πρωτοχρησιµοποιηθέντα από την 1η Οκτωβρίου 1980 και µετά. 2. Οι απαιτήσεις του παραρτήµατος V δεν ισχύουν: α) για ελαστικά κατηγοριών ταχύτητας κάτω από 80 km/h β) για ελαστικά ονοµαστικής διαµέτρου του σώτρου µικρότερης ή ίσης µε 254 mm (κωδικός 10) ή 635 mm και άνω (κωδικός 25) γ) για εφεδρικά ελαστικά προσωρινής χρήσης τύπου Τ όπως ορίζονται στο σηµείο του παραρτήµατος ΙΙ δ) για ελαστικά σχεδιασµένα αποκλειστικώς προκειµένου να τοποθετούνται σε οχήµατα που ταξινοµήθηκαν για πρώτη φορά πριν από την 1η Οκτωβρίου EL 6 EL

8 2001/43/ΕΚ άρθ. 1 σηµ. 4 Άρθρο 3 1. Τα κράτη µέλη χορηγούν την έγκριση ΕΚ τύπου, υπό τους όρους του παραρτήµατος Ι, για κάθε κατηγορία ελαστικών που πληρούν τις απαιτήσεις του παραρτήµατος ΙΙ, και τους απονέµουν αριθµό έγκρισης όπως καθορίζεται στο παράρτηµα Ι. 2. Τα κράτη µέλη χορηγούν την έγκριση ΕΚ τύπου, υπό τους όρους του παραρτήµατος Ι, για κάθε κατηγορία ελαστικών που πληρούν τις απαιτήσεις του παραρτήµατος V, και τους απονέµουν αριθµό έγκρισης όπως καθορίζεται στο παράρτηµα Ι. 3. Τα κράτη µέλη χορηγούν έγκριση ΕΚ τύπου για τα ελαστικά ενός οχήµατος υπό τους όρους του παραρτήµατος ΙΙΙ για κάθε όχηµα του οποίου τα ελαστικά (συµπεριλαµβάνεται, κατά περίπτωση, το ελαστικό του εφεδρικού τροχού) πληρούν τις απαιτήσεις του παραρτήµατος ΙΙ καθώς και τις απαιτήσεις του παραρτήµατος IV τις σχετικές µε τα οχήµατα, και απονέµουν αριθµό έγκρισης στα οχήµατα αυτά όπως καθορίζεται στο παράρτηµα ΙΙΙ. 92/23/ΕΟΚ (προσαρµοσµένο) /43/ΕΚ άρθ. 1 σηµ. 1 Άρθρο 4 Εντός µηνός µετά την έκδοση ή την άρνηση 1 έγκρισης ΕΚ τύπου για συστατικό στοιχείο (ελαστικό) ή οχηµα, η αρµόδια για την έγκριση αρχή κάθε κράτους µέλους διαβιβάζει αντίγραφο του σχετικού πιστοποιητικού, υποδείγµατα του οποίου παρατίθενται στα προσαρτήµατα του παραρτήµατος I και του παραρτήµατος III, στα υπόλοιπα κράτη µέλη και, εφόσον της ζητηθεί διαβιβάζει την έκθεση δοκιµής για κάθε τυπό ελαστικού για το οποίο χορήγησε 1 έγκριση ΕΚ τύπου. 92/23/ΕΟΚ /43/ΕΚ άρθ. 1 σηµ. 1 Άρθρο 5 Τα κράτη µέλη δεν µπορούν να απαγορεύουν ή να περιορίζουν τη διάθεση στην αγορά ελαστικών που φέρουν το σήµα 1 έγκρισης ΕΚ τύπου. 92/23/ΕΟΚ (προσαρµοσµένο) /43/ΕΚ άρθ. 1 σηµ. 1 Άρθρο 6 Τα κράτη µέλη δεν µπορούν να αρνηθούν τη χορήγηση της 1 έγκρισης ΕΚ τύπου ή της εθνικής έγκρισης τύπου σε όχηµα για λόγους που έχουν σχέση µε τα ελαστικά του εφόσον EL 7 EL

9 τα εν λόγω ελαστικά φέρουν το σήµα της 1 έγκρισης ΕΚ τύπου και έχουν τοποθετηθεί σύµφωνα µε τις απαιτήσεις του παραρτήµατος IV. Άρθρο 7 Τα κράτη µέλη δεν µπορούν να απαγορεύουν τη χρήση οχήµατος για λόγους που έχουν σχέση µε τα ελαστικά του, εφόσον αυτά φέρουν το σήµα 1 έγκρισης ΕΚ τύπου και έχουν τοποθετηθεί σύµφωνα µε τις απαιτήσεις του παραρτήµατος IV. 92/23/ΕΟΚ Άρθρο 8 1. Σε περίπτωση που, µε τεκµηριωµένη αιτιολόγηση, κράτος µέλος θεωρεί ότι ένας τύπος ελαστικού ή ένας τύπος οχήµατος είναι επικίνδυνος, αν και ικανοποιεί τις απαιτήσεις της παρούσας οδηγίας, µπορεί, στην επικράτειά του, να απαγορεύσει προσωρινά ή να εξαρτά από ειδικές προϋποθέσεις τη διάθεση του εν λόγω προϊόντος στο εµπόριο. Το εν λόγω κράτος µέλος ενηµερώνει αµέσως σχετικά τα υπόλοιπα κράτη µέλη και την Επιτροπή, αναφέροντας τους λόγους για τους οποίους έλαβε την απόφασή του. 2. Εντός έξι εβδοµάδων η Επιτροπή διαβουλεύεται µε τα ενδιαφερόµενα κράτη µέλη, και κατόπιν γνωµοδοτεί χωρίς καθυστέρηση και λαµβάνει τα κατάλληλα µέτρα. 92/23/ΕΟΚ (προσαρµοσµένο) /43/ΕΚ άρθ. 1 σηµ Αν η Επιτροπή θεωρεί απαραίτητη την τεχνική προσαρµογή της οδηγίας, οι προσαρµογές αυτές εγκρίνονται σύµφωνα µε τη διαδικασία που καθορίζεται στο άρθρο 11. Στην περίπτωση αυτή το κράτος µέλος που έχει θεσπίσει µέτρα διασφάλισης µπορεί να τα διατηρήσει µέχρις ότου τεθούν σε ισχύ οι προσαρµογές αυτές. Άρθρο 9 1. Το κράτος µέλος που χορηγεί την 1 έγκριση ΕΚ τύπου για κατασκευαστικό (συστατικό) στοιχείο (ελαστικό) ή για όχηµα, λαµβάνει τα απαιτούµενα µέτρα ώστε, στο βαθµό που είναι αναγκαίο και, εφόσον απαιτείται, σε συνεργασία µε τις αρµόδιες για την έγκριση αρχές των υπόλοιπων κρατών µελών, να εξακριβώνει ότι τα παραγόµενα µοντέλα είναι σύµφωνα προς τον τύπο που έχει εγκριθεί. Για το σκοπό αυτό, το εν λόγω κράτος µέλος µπορεί ανά πάσα στιγµή να ελέγχει τη συµµόρφωση των ελαστικών ή των οχηµάτων προς τις απαιτήσεις της παρούσας οδηγίας. Ο έλεγχος αυτός γίνεται δειγµατοληπτικά. 2. Αν το κράτος µέλος που µνηµονεύεται στην παράγραφο 1 διαπιστώσει ότι ένας αριθµός ελαστικών ή οχηµάτων µε το ίδιο σήµα έγκρισης δεν είναι σύµφωνα προς τον εγκεκριµένο τύπο, λαµβάνει τα αναγκαία µέτρα προκειµένου να εξασφαλίσει ότι τα παραγόµενα µοντέλα είναι σύµφωνα προς τον εγκεκριµένο τύπο. Αν κατ' εξακολούθηση δεν επιτυγχάνεται η συµµόρφωση, τα εν λόγω µέτρα µπορεί να φθάσουν µέχρι την ανάκληση της 1 έγκρισης ΕΚ τύπου. Οι αρχές λαµβάνουν τα ίδια αυτά µέτρα αν EL 8 EL

10 ενηµερωθούν από τις αρµόδιες για την έγκριση αρχές άλλου κράτους µέλους για ανάλογη περίπτωση µη συµµόρφωσης. 3. Η αρµόδια για την έγκριση αρχή κάθε κράτους µέλους κοινοποιεί εντός µηνός προς τις αντίστοιχες αρχές των άλλων κρατών µελών κάθε ανάκληση 1 έγκρισης ΕΚ τύπου, καθώς και τους λόγους για τους οποίους λαµβάνεται το µέτρο αυτό, χρησιµοποιώντας το αντίστοιχο έντυπο που περιλαµβάνεται στα προσαρτήµατα των παραρτηµάτων I και III. Άρθρο 10 Σε κάθε απόφαση, που λαµβάνεται σύµφωνα µε τις διατάξεις που θεσπίζονται κατ' εφαρµογή της παρούσας οδηγίας, για την άρνηση χορήγησης ή την ανάκληση 1 έγκρισης ΕΚ τύπου για ελαστικά ή για όχηµα όσον αφορά την εγκατάσταση των ελαστικών του και συνεπάγεται απαγόρευση της εµπορίας ή της χρήσης του εν λόγω προϊόντος, εκτίθενται λεπτοµερώς οι λόγοι στους οποίους βασίζεται. Κάθε τέτοια απόφαση κοινοποιείται στο ενδιαφερόµενο µέρος, µε την υπόδειξη των ένδικων µέσων που προβλέπονται από τις ισχύουσες νοµοθεσίες των κρατών µελών και των προθεσµιών εντός των οποίων είναι δυνατό να ασκηθούν αυτά τα ένδικα µέσα. Άρθρο 11 Οι αναγκαίες τροποποιήσεις για την προσαρµογή των απαιτήσεων των παραρτηµάτων I έως VI προς την τεχνική πρόοδο, θεσπίζονται σύµφωνα µε τη διαδικασία στην οποία παραπέµπει το άρθρο 40 παράγραφος 2 της οδηγίας 2007/46/ΕΚ. 2001/43/ΕΚ άρθ. 1 σηµ. 6 (προσαρµοσµένο) Άρθρο Τα κράτη µέλη δεν δύνανται, για λόγους σχετικούς µε τα ελαστικά και µε την προσαρµογή τους σε νέα οχήµατα: α) να αρνούνται τη χορήγηση έγκρισης ΕΚ τύπου ή εθνικής έγκρισης σε τύπο οχηµάτων ή ελαστικών β) να αρνούνται την ταξινόµηση, ή να απαγορεύουν την πώληση και τη θέση σε κυκλοφορία οχηµάτων, καθώς και την πώληση ή τη χρησιµοποίηση ελαστικών εάν τα οχήµατα ή τα ελαστικά αυτά πληρούν τις απαιτήσεις της παρούσας οδηγίας. 2. Τα κράτη µέλη δεν δύνανται να χορηγούν εγκρίσεις ΕΚ τύπου, και αρνούνται τη χορήγηση εθνικών εγκρίσεων τύπου στους τύπους ελαστικών που εµπίπτουν στις διατάξεις της παρούσας οδηγίας και δεν πληρούν τις απαιτήσεις της παρούσας οδηγίας. 3. Τα κράτη µέλη δεν δύνανται να χορηγούν ούτε την έγκριση ΕΚ τύπου ούτε την εθνική έγκριση τύπου οχήµατος, για λόγους σχετικούς µε τα ελαστικά και µε την προσαρµογή τους, εάν δεν πληρούνται οι απαιτήσεις της παρούσας οδηγίας. EL 9 EL

11 4. Τα κράτη µέλη: α) θεωρούν ως άκυρα όσον αφορά την εφαρµογή του άρθρου 26 παράγραφος 1 της οδηγίας 2007/46/ΕΚ τα πιστοποιητικά συµµόρφωσης που συνοδεύουν τα νέα οχήµατα σύµφωνα µε τις διατάξεις της εν λόγω οδηγίας, εάν δεν τηρούνται οι όροι της παρούσας οδηγίας και β) αρνούνται την ταξινόµηση ή απαγορεύουν την πώληση ή τη θέση σε κυκλοφορία νέων οχηµάτων τα οποία δεν πληρούν τις απαιτήσεις της παρούσας οδηγίας. 5. Οι διατάξεις της παρούσας οδηγίας εφαρµόζονται, για τους σκοπούς του άρθρου 28 της οδηγίας 2007/46/ΕΚ, σε όλα τα ελαστικά τα οποία εµπίπτουν στο πεδίο εφαρµογής της παρούσας οδηγίας, µε εξαίρεση τα ελαστικά της κατηγορίας C1e στα οποία εφαρµόζονται από την 1η Οκτωβρίου /23/ΕΟΚ (προσαρµοσµένο) Άρθρο 13 Τα κράτη µέλη ανακοινώνουν στην Επιτροπή το κείµενο των ουσιωδών διατάξεων εσωτερικού δικαίου τις οποίες θεσπίζουν στον τοµέα που διέπεται από την παρούσα οδηγία. Άρθρο 14 Η οδηγία 92/23/ΕΟΚ, όπως τροποποιήθηκε µε τις πράξεις που παρατίθενται στο παράρτηµα VII µέρος Α, καταργείται, µε την επιφύλαξη των υποχρεώσεων των κρατών µελών όσον αφορά στις προθεσµίες ενσωµάτωσης στο εθνικό δίκαιο και εφαρµογής των οδηγιών που εµφαίνονται στο παράρτηµα VII µέρος Β. Οι αναφορές στην καταργούµενη οδηγία νοούνται ως αναφορές στην παρούσα οδηγία και διαβάζονται σύµφωνα µε τον πίνακα αντιστοιχίας του παραρτήµατος VIII. Άρθρο 15 Η παρούσα οδηγία αρχίζει να ισχύει την εικοστή ηµέρα από τη δηµοσίευσή της στην Επίσηµη Εφηµερίδα της Ευρωπαϊκής Ένωσης. EL 10 EL

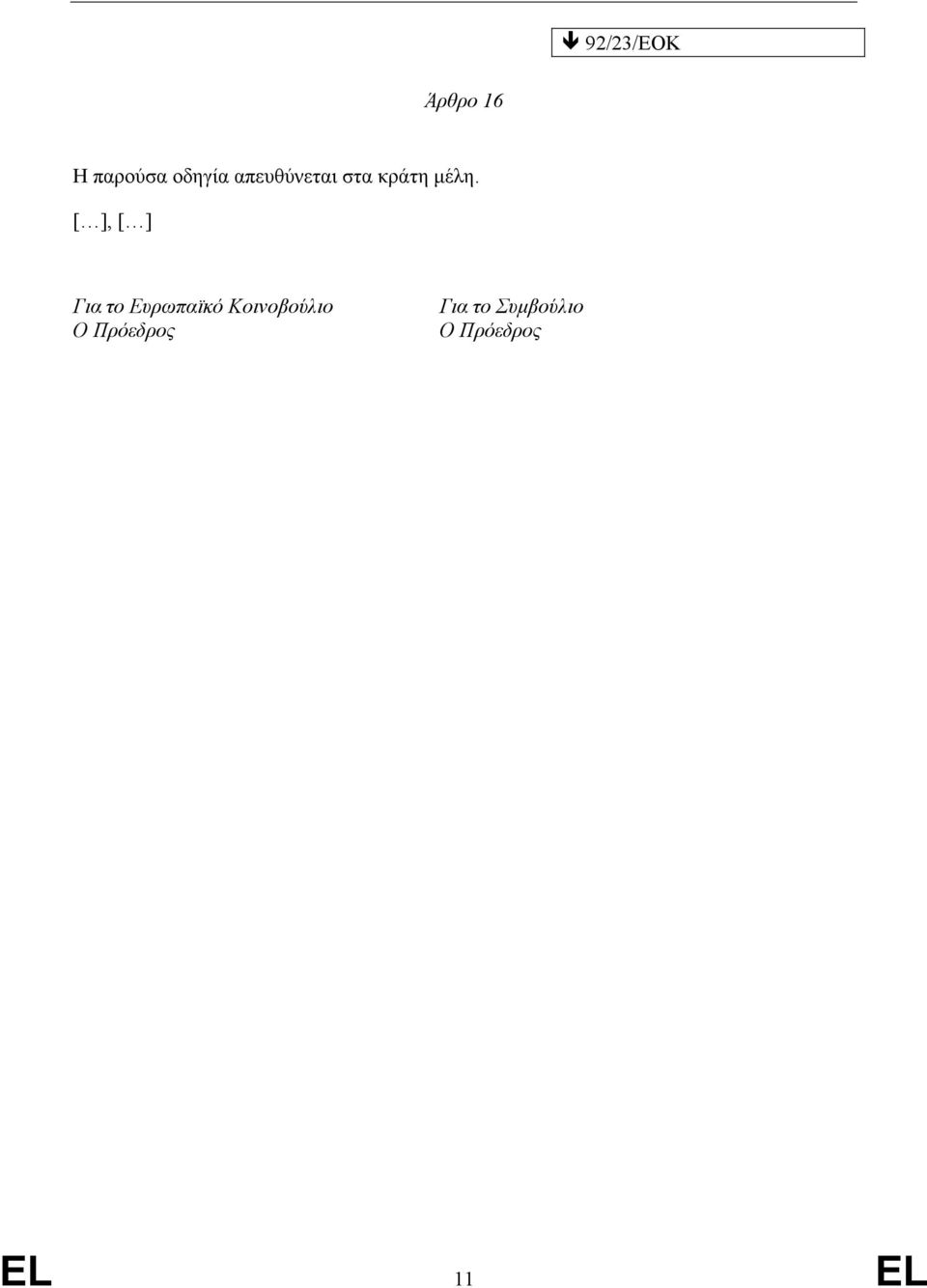

12 92/23/ΕΟΚ Άρθρο 16 Η παρούσα οδηγία απευθύνεται στα κράτη µέλη. [ ], [ ] Για το Ευρωπαϊκό Κοινοβούλιο Ο Πρόεδρος Για το Συµβούλιο Ο Πρόεδρος EL 11 EL

13 ΚΑΤΑΛΟΓΟΣ ΠΑΡΑΡΤΗΜΑΤΩΝ ΠΑΡΑΡΤΗΜΑ I Προσάρτηµα 1 Προσάρτηµα 2 Προσάρτηµα 3 Προσάρτηµα 4 ΠΑΡΑΡΤΗΜΑ II 14 Προσάρτηµα 1 Προσάρτηµα 2 Προσάρτηµα 3 Προσάρτηµα 4 Προσάρτηµα 5 Προσάρτηµα 6 Προσάρτηµα 7 Προσάρτηµα 8 ΠΑΡΑΡΤΗΜΑ III Προσάρτηµα 1 Προσάρτηµα /43/ΕΚ άρθ. 1 σηµ. 5 και Παράρτηµα σηµ. 1 (προσαρµοσµένο) ιοικητικές διατάξεις για την έγκριση ΕΚ τύπου των ελαστικών ελτίο πληροφοριών αριθ.... για έγκριση ΕΚ τύπου ενός τύπου ελαστικού Πιστοποιητικό έγκρισης ΕΚ τύπου (ελαστικά) ελτίο πληροφοριών για έγκριση ΕΚ τύπου ενός τύπου ελαστικού σε σχέση µε τον θόρυβο ελαστικών/οδοστρώµατος Πιστοποιητικό έγκρισης ΕΚ τύπου (θόρυβος ελαστικών/οδοστρώµατος) Απαιτήσεις σχετικά µε τα ελαστικά Επεξηγηµατικό σχήµα Κατάλογος συµβόλων των δεικτών ικανότητας φόρτωσης (LI) και η αντίστοιχη µέγιστη µάζα (KG) που δύναται να φέρει το ελαστικό ιάταξη των σηµάνσεων του ελαστικού Σχέση µεταξύ του δείκτη πίεσης και των µονάδων πίεσης Σωτροµέτρηση, εξωτερική διάµετρος και εύρος διατοµής ελαστικών µε ορισµένες ενδείξεις διαστάσεων Μέθοδος µέτρησης των διαστάσεων των ελαστικών ιαδικασία δοκιµής φορτίου/ταχύτητας Μεταβολή ικανότητας φόρτωσης συναρτήσει της ταχύτητας για τα ακτινωτά και τα συµβατικά (διαγώνια) ελαστικά των επαγγελµατικών οχηµάτων ιοικητικές διατάξεις για την έγκριση ΕΚ τύπου οχηµάτων όσον αφορά την εγκατάσταση των ελαστικών τους ελτίο πληροφοριών αριθ.... (όχηµα) Πιστοποιητικό έγκρισης ΕΚ τύπου (όχηµα) 14 Οι τεχνικές απαιτήσεις για τα ελαστικά είναι ανάλογες µε εκείνες των κανονισµών αριθ. 30 και 54 της Οικονοµικής επιτροπής των Ηνωµένων Εθνών για την Ευρώπη (UN/ECE). EL 12 EL

14 ΠΑΡΑΡΤΗΜΑ IV ΠΑΡΑΡΤΗΜΑ V Προσάρτηµα 1 Προσάρτηµα 2 ΠΑΡΑΡΤΗΜΑ VΙ ΠΑΡΑΡΤΗΜΑ VII ΠΑΡΑΡΤΗΜΑ VIII Απαιτήσεις για τα οχήµατα όσον αφορά την εγκατάσταση των ελαστικών τους Θόρυβος ελαστικών/οδοστρώµατος Μέθοδος µέτρησης της ηχοστάθµης ελαστικών/οδοστρώµατος, µέθοδος σβηστού κινητήρα Έκθεση δοκιµής Προδιαγραφές για το χώρο δοκιµών Καταργούµενη οδηγία µε κατάλογο των διαδοχικών τροποποιήσεών της/κατάλογος καταληκτικών ηµεροµηνιών ενσωµάτωσης στο εθνικό δίκαιο και εφαρµογής Πίνακας αντιστοιχίας EL 13 EL

15 ΠΑΡΑΡΤΗΜΑ I 2001/43/ΕΚ άρθ. 1 σηµ. 5 και Παράρτηµα, σηµ. 2 ΙΟΙΚΗΤΙΚΕΣ ΙΑΤΑΞΕΙΣ ΓΙΑ ΤΗΝ ΕΓΚΡΙΣΗ ΕΚ ΤΥΠΟΥ ΤΩΝ ΕΛΑΣΤΙΚΩΝ 1. ΑΙΤΗΣΗ ΕΓΚΡΙΣΗΣ ΤΥΠΟΥ ΕΚ ΓΙΑ ΕΝΑΝ ΤΥΠΟ ΕΛΑΣΤΙΚΩΝ 1.1. Ο κατασκευαστής ελαστικών υποβάλλει αίτηση έγκρισης ΕΚ τύπου για έναν τύπο ελαστικών δυνάµει του άρθρου 7 παράγραφος 1 και 2 της οδηγίας 2007/46/ΕΚ Η αίτηση έγκρισης ΕΚ τύπου δυνάµει του παραρτήµατος ΙΙ συνοδεύεται εις τριπλούν από περιγραφή του τύπου ελαστικών σύµφωνα µε το δελτίο πληροφοριών του προσαρτήµατος Η αίτηση πρέπει να συνοδεύεται (εις τριπλούν) από πρόχειρο σχέδιο ή χαρακτηριστική φωτογραφία, όπου θα εµφαίνεται το σκάλισµα πέλµατος του ελαστικού, και από πρόχειρο σχέδιο του εξωτερικού περιβλήµατος του φουσκωµένου ελαστικού τοποθετηµένου στο σώτρο µέτρησης, όπου θα σηµειώνονται οι διαστάσεις που ενδιαφέρουν (βλέπε παράρτηµα ΙΙ, σηµεία και 6.1.2) του τύπου ελαστικών που υποβάλλεται προς έγκριση Η αίτηση πρέπει επίσης να συνοδεύεται είτε από την έκθεση δοκιµής την οποία συντάσσει η εντεταλµένη τεχνική υπηρεσία είτε από αριθµό δειγµάτων που καθορίζεται από την αρµόδια αρχή Η αίτηση έγκρισης ΕΚ τύπου δυνάµει του παραρτήµατος V συνοδεύεται εις τριπλούν από περιγραφή του τύπου ελαστικών σύµφωνα µε το δελτίο πληροφοριών του προσαρτήµατος Η αίτηση πρέπει να συνοδεύεται (εις τριπλούν) από πρόχειρα σχέδια, σχέδια ή φωτογραφίες του σκαλίσµατος πέλµατος, αντιπροσωπευτικού του τύπου ελαστικών Η αίτηση πρέπει επίσης να συνοδεύεται είτε από έκθεση δοκιµής την οποία συντάσσει η εντεταλµένη τεχνική υπηρεσία είτε από αριθµό δειγµάτων οριζόµενο από την αρµόδια αρχή Ο κατασκευαστής µπορεί να ζητήσει επέκταση της έγκρισης ΕΚ τύπου, ώστε να καλυφθούν: τροποποιηµένοι τύποι ελαστικών για εγκρίσεις ΕΚ τύπου δυνάµει του παραρτήµατος ΙΙ, ή/και επιπλέον χαρακτηριστικά του µεγέθους ή/και τροποποιηµένες εµπορικές ονοµασίες ή εµπορικές περιγραφές του κατασκευαστή ή/και σκαλίσµατα πέλµατος για εγκρίσεις ΕΚ τύπου δυνάµει του παραρτήµατος V. EL 14 EL

16 2005/11/ΕΚ άρθ Η εγκρίνουσα αρχή µπορεί να δεχθεί τα εργαστήρια του κατασκευαστή των ελαστικών ως εγκεκριµένα εργαστήρια δοκιµών, βάσει του άρθρου 41 της οδηγίας 2007/46/ΕΚ. 2001/43/ΕΚ άρθ. 1 σηµ. 5 και Παράρτηµα σηµ. 2 (προσαρµοσµένο) 2. ΑΝΑΓΡΑΦΗ Ε ΟΜΕΝΩΝ 2.1. Τα δείγµατα τύπου ελαστικού που υποβάλλονται για έγκριση ΕΚ τύπου πρέπει να φέρουν σαφώς ορατό και ανεξίτηλο εµπορικό σήµα ή εταιρική επωνυµία του αιτούντος και να διαθέτουν επαρκή ελεύθερο χώρο για την επίθεση του σήµατος έγκρισης ΕΚ τύπου όπως απαιτείται στο τµήµα 4 του παρόντος παραρτήµατος. 3. ΕΓΚΡΙΣΗ ΕΚ ΤΥΠΟΥ 3.1. Για κάθε τύπο ελαστικών υποβαλλόµενο προς έγκριση όπως προβλέπεται στο σηµείο του παρόντος παραρτήµατος, χορηγείται έγκριση ΕΚ τύπου κατά την έννοια των άρθρων 8, 9 και 10 της οδηγίας 2007/46/ΕΚ και εκδίδεται αριθµός έγκρισης ΕΚ τύπου, εφόσον πληρούνται οι απαιτήσεις του παραρτήµατος ΙΙ Ειδοποίηση έγκρισης ή επέκτασης ή απόρριψης ή απόσυρσης έγκρισης ή οριστικής διακοπής παραγωγής σε σχέση µε τύπο ελαστικών δυνάµει του παραρτήµατος ΙΙ πρέπει να κοινοποιείται στα κράτη µέλη σύµφωνα µε το άρθρο 8 παράγραφος 7 και άρθρο 8 παράγραφος 8 της οδηγίας 2007/46/ΕΚ Για κάθε τύπο ελαστικών που υποβάλλεται προς έγκριση όπως προβλέπεται στο σηµείο του παρόντος παραρτήµατος χορηγείται έγκριση ΕΚ τύπου κατά την έννοια των άρθρων 8, 9 και 10 της οδηγίας 2007/46/ΕΚ και εκδίδεται αριθµός έγκρισης τύπου, εφόσον πληρούνται οι απαιτήσεις του παραρτήµατος V Ειδοποίηση έγκρισης ή επέκτασης ή απόρριψης ή απόσυρσης έγκρισης ή οριστικής διακοπής παραγωγής σε σχέση µε τύπο ελαστικών δυνάµει του παραρτήµατος V πρέπει να κοινοποιείται στα κράτη µέλη σύµφωνα µε το άρθρο 8 παράγραφος 7 και το άρθρο 8 παράγραφος 8 της οδηγίας 2007/46/ΕΚ Για κάθε ελαστικό ενός τύπου ελαστικών που έλαβε έγκριση EK τύπου εκδίδεται αριθµός έγκρισης. Ένα κράτος µέλος δεν µπορεί να εκδώσει τον ίδιο αριθµό έγκρισης και για άλλο τύπο ελαστικών. Συγκεκριµένα, οι αριθµοί έγκρισης ΕΚ τύπου που εκδίδονται δυνάµει του παραρτήµατος ΙΙ και αριθµοί έγκρισης που εκδίδονται δυνάµει του παραρτήµατος V πρέπει να είναι διαφορετικοί. EL 15 EL

17 4. ΣΗΜΑΝΣΗ ΕΓΚΡΙΣΗΣ ΕΚ ΤΥΠΟΥ 4.1. Ελαστικά τύπου για τον οποίο έχει χορηγηθεί έγκριση ΕΚ τύπου δυνάµει της παρούσας οδηγίας πρέπει να φέρουν το σχετικό σήµα έγκρισης ΕΚ τύπου Το σήµα έγκρισης ΕΚ τύπου έχει σχήµα ορθογωνίου περικλείοντος το γράµµα «e» ακολουθούµενο από το διακριτικό αριθµό του κράτους µέλους που χορήγησε την έγκριση τύπου δυνάµει του παραρτήµατος VII της οδηγίας 2007/46/ΕΚ. Ως αριθµός έγκρισης ΕΚ τύπου λαµβάνεται ο αριθµός έγκρισης τύπου που εµφαίνεται στο πιστοποιητικό, µε δύο αριθµητικά ψηφία πριν απ' αυτόν: «00» για ελαστικά οχηµάτων επαγγελµατικής χρήσεως και «02» για ελαστικά επιβατικών αυτοκινήτων Το µήκος του ορθογωνίου που αποτελεί το σήµα έγκρισης ΕΚ τύπου πρέπει να είναι τουλάχιστον 12 mm και το πλάτος τουλάχιστον 8 mm. Το ύψος των γραµµάτων και αριθµών πρέπει να είναι τουλάχιστον 4 mm Τα σήµατα και οι αριθµοί έγκρισης ΕΚ τύπου, καθώς και οι επιπλέον πληροφορίες που πρέπει να αναγράφονται σύµφωνα µε το παράρτηµα ΙΙ, σηµείο 3 (οι τελευταίες αυτές για την έγκριση τύπου δυνάµει του παραρτήµατος ΙΙ), πρέπει να τίθενται όπως προβλέπεται στο προαναφερόµενο σηµείο Οι αριθµοί έγκρισης που εκδίδονται σύµφωνα µε το παράρτηµα V συνοδεύονται υποχρεωτικά από το γράµµα «s», όπου «s» είναι συντοµογραφία της λέξης «sound» (ήχος) Ακολουθεί παράδειγµα σήµατος έγκρισης ΕΚ τύπου : Το ελαστικό που φέρει το ανωτέρω σήµα είναι ελαστικό οχήµατος επαγγελµατικής χρήσεως (00) ανταποκρινόµενο στις απαιτήσεις ΕΚ (e), για το οποίο το σήµα έγκρισης ΕΚ τύπου εκδόθηκε στην Ιρλανδία (24) µε τον αριθµό 479 δυνάµει του παραρτήµατος ΙΙ και στην Ιταλία (3) µε τον αριθµό 687-s δυνάµει του παραρτήµατος V. Σηµείωση: Οι αριθµοί «479» και «687» (αριθµοί έγκρισης τύπου του σήµατος ΕΚ) καθώς και ο αριθµός «24» και το αριθµητικό ψηφίο «3» (διακριτικά των κρατών µελών που χορήγησαν την έγκριση ΕΚ τύπου ) έχουν απλώς ενηµερωτικό χαρακτήρα. Οι αριθµοί έγκρισης πρέπει να αναγράφονται πλησίον του ορθογωνίου, και µπορούν να βρίσκονται επάνω ή κάτω, αριστερά ή δεξιά. Τα ψηφία του αριθµού έγκρισης πρέπει να βρίσκονται όλα προς την ίδια πλευρά του «e» και να βλέπουν προς την ίδια κατεύθυνση. EL 16 EL

18 5. ΤΡΟΠΟΠΟΙΗΣΗ ΕΝΟΣ ΤΥΠΟΥ ΕΛΑΣΤΙΚΩΝ 5.1. Σε περίπτωση τροποποίησης ενός ελαστικού που έχει λάβει έγκριση ΕΚ τύπου δυνάµει του παραρτήµατος ΙΙ ή του παραρτήµατος V, εφαρµόζονται οι διατάξεις των άρθρων 13 έως 16 της οδηγίας 2007/46/ΕΚ Τροποποίηση του σκαλίσµατος πέλµατος σε περιπτώσεις έγκρισης τύπου δυνάµει του παραρτήµατος ΙΙ δεν συνεπάγεται επανάληψη των δοκιµών που προβλέπονται στο παράρτηµα ΙΙ Σε περίπτωση που χαρακτηριστικά του µεγέθους των ελαστικών ή εµπορικά σήµατα προστίθενται σε σειρά ελαστικών που έχουν λάβει έγκριση τύπου δυνάµει του παραρτήµατος V, η τυχόν ανάγκη νέας δοκιµής καθορίζεται από την αρχή έγκρισης τύπου Σε περίπτωση τροποποίησης του σκαλίσµατος πέλµατος σε σειρά ελαστικών που έχουν εγκριθεί δυνάµει του παραρτήµατος V, ένα αντιπροσωπευτικό σύνολο δειγµάτων υποβάλλεται εκ νέου σε δοκιµή εκτός εάν η αρχή έγκρισης τύπου κρίνει ότι η τροποποίηση δεν επηρεάζει τον θόρυβο ελαστικών/οδοστρώµατος. 6. ΣΥΜΜΟΡΦΩΣΗ ΠΑΡΑΓΩΓΗΣ 6.1. Τα γενικά µέτρα προς εξασφάλιση της συµµόρφωσης παραγωγής λαµβάνονται σύµφωνα µε τις διατάξεις του άρθρου 12 της οδηγίας 2007/46/ΕΚ Ειδικότερα, όταν, κατά τη διενέργεια ελέγχων σύµφωνα µε το προσάρτηµα 1 του παραρτήµατος V µε σκοπό την εξακρίβωση της συµµόρφωσης παραγωγής, η στάθµη θορύβου του δοκιµαζόµενου ελαστικού δεν υπερβαίνει κατά περισσότερο από 1 db(α) τις οριακές τιµές που προβλέπονται στο παράρτηµα V σηµείο 4.2, θεωρείται ότι η παραγωγή ανταποκρίνεται στις απαιτήσεις που προβλέπονται στο παράρτηµα V σηµείο 4. EL 17 EL

19 Προσάρτηµα /43/ΕΚ άρθ. 1 σηµ. 5 και Παράρτηµα, σηµ. 3 (προσαρµοσµένο) ΕΛΤΙΟ ΠΛΗΡΟΦΟΡΙΩΝ αριθ.... ΓΙΑ ΕΓΚΡΙΣΗ ΕΚ ΤΥΠΟΥ ΕΝΟΣ ΤΥΠΟΥ ΕΛΑΣΤΙΚΟΥ 92/23/ΕΟΚ EL 18 EL

20 Προσάρτηµα /43/ΕΚ άρθ. 1 σηµ. 5 και Παράρτηµα, σηµ. 4 ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΚΡΙΣΗΣ ΕΚ ΤΥΠΟΥ (ελαστικά) ΥΠΟ ΕΙΓΜΑ [µέγιστες διαστάσεις: Α4 ( mm)] 92/23/ΕΟΚ /43/ΕΚ άρθ. 1 σηµ /43/ΕΚ άρθ. 1 σηµ. 5 και Παράρτηµα, σηµ. 5 Σφραγίδα της υπηρεσίας Κοινοποίηση έγκρισης ΕΚ τύπου (1) επέκτασης έγκρισης ΕΚ τύπου (1) απόρριψης έγκρισης ΕΚ τύπου (1) απόσυρσης έγκρισης ΕΚ τύπου (1) διακοπής της παραγωγής (1) για κατασκευαστικό στοιχείο που εµπίπτει στις διατάξεις της οδηγίας [...] για τα ελαστικά. Έγκριση ΕΚ τύπου αριθ.:. Επέκταση αριθ.: ΤΜΗΜΑ Ι 0. Γενικά 0.1. Μάρκα (εµπορική επωνυµία κατασκευαστή): Εµπορική(ές) περιγραφή(ές):. EL 19 EL

21 0.3. Μέσα αναγνώρισης εάν είναι σηµασµένα πάνω στο κατασκευαστικό στοιχείο (ελαστικό) (α) : 0.4. Κατάλογος των παραρτηµάτων που εφαρµόζονται στη συγκεκριµένη περίπτωση: 0.5. Όνοµα και διεύθυνση του αιτούντος: ιεύθυνση(εις) του(των) εργοστασίου(ων): (1) (α) ιαγράψτε τις περιττές ενδείξεις. Τα µέσα αναγνώρισης τύπου, εφόσον χρησιµοποιούνται, τίθενται µόνο στα ελαστικά που καλύπτονται από τη συγκεκριµένη έγκριση. Εφόσον τα µέσα αναγνώρισης του τύπου περιέχουν χαρακτήρες που δεν έχουν σχέση µε την περιγραφή των ελαστικών που καλύπτονται από το παρόν πιστοποιητικό έγκρισης ΕΚ τύπου (π.χ. κωδικό ηµεροµηνίας) οι εν λόγω χαρακτήρες παρίστανται στο φάκελο από το σύµβολο «?» (π.χ. ABC?? 123??). Τα µέσα αναγνώρισης που δίδονται οφείλουν να περιέχουν τουλάχιστον τα παρακάτω στοιχεία: χαρακτηρισµό µεγέθους, κατηγορία χρήσης, δείκτη ικανότητας φόρτισης, κατηγορία ταχύτητας, εάν το επίσωτρο µπορεί να χρησιµοποιηθεί χωρίς αεροθάλαµο ή όχι, εάν το επίσωτρο είναι «ενισχυµένο» ή «ελαστικάο εφεδρικού τροχού τύπου Τ» στην περίπτωση των ελαστικών επιβατικών αυτοκινήτων, εάν πρόκειται για «αναγοµώσιµο» ελαστικό στην περίπτωση των ελαστικών των επαγγελµατικών οχηµάτων, επιπλέον δείκτης(ες) ικανότητας φόρτισης και σύµβολο κατηγορίας ταχύτητας (εάν συντρέχει λόγος). 1. Συµπληρωµατικές πληροφορίες 1 2 ΤΜΗΜΑ ΙΙ 1.1. Κατάλογος σώτρων όπου µπορούν να εφαρµοστούν τα επίσωτρα: 2. Τεχνική υπηρεσία αρµόδια για την εκτέλεση των δοκιµών: 3. Ηµεροµηνία της έκθεσης δοκιµής: 4. Αριθµός της έκθεσης δοκιµής:.. 5. Αιτιολόγηση της επέκτασης της έγκρισης ΕΚ τύπου (κατά περίπτωση): Σχόλια (εάν υπάρχουν):. EL 20 EL

22 7. Τόπος: 8. Ηµεροµηνία:.. 9. Υπογραφή: Επισυνάπτεται κατάλογος εγγράφων που απαρτίζουν το φάκελο έγκρισης ΕΚ τύπου και που φυλάσσεται από την εγκριτική αρχή που χορήγησε την έγκριση ΕΚ τύπου. Το περιεχόµενο του φακέλου µπορεί να γνωστοποιηθεί κατόπιν αιτήσεως. EL 21 EL

23 Προσάρτηµα /43/ΕΚ άρθ. 1 σηµ. 5 και Παράρτηµα, σηµ. 6 (προσαρµοσµένο) ΕΛΤΙΟ ΠΛΗΡΟΦΟΡΙΩΝ ΓΙΑ ΕΓΚΡΙΣΗ ΕΚ ΤΥΠΟΥ ΕΝΟΣ ΤΥΠΟΥ ΕΛΑΣΤΙΚΟΥ ΣΕ ΣΧΕΣΗ ΜΕ ΤΟΝ ΘΟΡΥΒΟ ΕΛΑΣΤΙΚΩΝ/Ο ΟΣΤΡΩΜΑΤΟΣ Οι παρακάτω πληροφορίες, εφόσον ενδείκνυται, δίδονται εις τριπλούν και συνοδεύονται από πίνακα περιεχοµένων. Τυχόν σχέδια υποβάλλονται σε κατάλληλη κλίµακα και µε επαρκείς λεπτοµέρειες, σε διαστάσεις Α4 ή διπλωµένα σε διαστάσεις Α4. Σε περίπτωση λειτουργιών που ελέγχονται µε µικροεπεξεργαστή, δίδονται πληροφορίες σχετικά µε τις επιδόσεις. 1. ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ 1.1. Επωνυµία του κατασκευαστή: 1.2. Όνοµα και διεύθυνση του αιτούντος: 1.3. ιεύθυνση(εις) του(των) εργοστασίου(ων) κατασκευής: 1.4. Εµπορική(ές) ονοµασία(ες), εµπορική(ές) περιγραφή(ές) ή εµπορικό(ά) σήµα(τα) που θα χρησιµοποιούνται για τη ζητούµενη έγκριση τύπου του ελαστικού. 2. ΕΛΑΣΤΙΚΑ 2.1. Ταξινόµηση του ελαστικού: (κατηγορίες C1, C2 ή C3) 2.2. Κατηγορία χρήσεως: (κανονικό, χιονιού, ειδικό) 2.3. Λεπτοµέριες των σηµαντικών χαρακτηριστικών, όσον αφορά την επίδρασή τους στο θόρυβο ελαστικών/οδοστρώµατος, του σκαλίσµατος ή των σκαλισµάτων πέλµατος που θα χρησιµοποιούνται για την οικεία κλίµακα µεγέθους ελαστικών. Οι λεπτοµέρειες αυτές µπορούν να δίνονται µε σχέδια, φωτογραφίες ή περιγραφές, πρέπει όµως να είναι επαρκείς ώστε η εγκρίνουσα αρχή ή τεχνική υπηρεσία να µπορεί να κρίνει αν οι τυχόν µετέπειτα µεταβολές των σηµαντικών χαρακτηριστικών επηρεάζουν δυσµενώς το θόρυβο ελαστικών/οδοστρώµατος. Σηµείωση: η επίδραση των ήσσονος σηµασίας µεταβολών του σκαλίσµατος και της κατασκευής των ελαστικών στο θόρυβο ελαστικών/ οδοστρώµατος προσδιορίζεται κατά τους ελέγχους της πιστότηας της παραγωγής οµή του ελαστικού EL 22 EL

24 2.5 Απαρίθµηση των χαρακτηριστικών του σκαλίσµατος πέλµατος: (αναφέρεται λεπτοµερώς, για κάθε εµπορικό σήµα και εµπορική επωνυµία, ο κατάλογος των χαρακτηριστικών των ελαστικών σύµφωνα µε το σηµείο 2.17 του παραρτήµατος ΙΙ της οδηγίας [...], προσθέτοντας, στην περίπτωση των ελαστικών της κατηγορίας C1, την ένδειξη «Ενισχυµένο» ή «Βαρέος φορτίου», εφόσον απαιτείται). EL 23 EL

25 Προσάρτηµα /43/ΕΚ άρθ. 1 σηµ. 5 και Παράρτηµα, σηµ. 6 ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΚΡΙΣΗΣ ΕΚ ΤΥΠΟΥ (θόρυβος ελαστικών/οδοστρώµατος) ΥΠΟ ΕΙΓΜΑ [µέγιστες διαστάσεις: A4 (210 mm x 297 mm)] Σφραγίδα της διοίκησης Κοινοποίηση σχετικά µε: την έγκριση ΕΚ τύπου (1) την επέκταση έγκρισης ΕΚ τύπου (1) την άρνηση έγκρισης ΕΚ τύπου (1) την απόσυρση έγκρισης ΕΚ τύπου (1) τη διακοπή της παραγωγής (1) ενός τύπου ελαστικού σχετικά µε το παράρτηµα V της οδηγίας [...], όσον αφορά τον θόρυβο ελαστικών/οδοστρώµατος. Έγκριση ΕΚ τύπου αριθ.:. Επέκταση αριθ.:.. ΤΜΗΜΑ Ι 0. Γενικά 0.1. Ονοµασία κατασκευαστή: 0.2. Όνοµα και διεύθυνση αιτούντος: 0.3. ιεύθυνση(-σεις) του ή των εργοστασίων κατασκευής: ΤΜΗΜΑ ΙΙ 1. Πρόσθετες πληροφορίες 1.1. Εµπορική(-ές) ονοµασία(-ες) και εµπορική(-ές) περιγραφή(-ές): 1.2. Ταξινόµηση του ελαστικού: (κατηγορία C, κατηγορία C2 ή C3) (1) 1.3. Κατηγορία χρήσης: (Κανονικό/χιονιού/ειδικό) (1) EL 24 EL

26 2. Τεχνική υπηρεσία που είναι αρµόδια για τη διεξαγωγή των δοκιµών: 3. Ηµεροµηνία της έκθεσης δοκιµών: 4. Αριθµός της έκθεσης δοκιµών: 5. Λόγοι επέκτασης της έγκρισης τύπου (αναλόγως): 6. Τυχόν παρατηρήσεις: 7. Ηµεροµηνία και τόπος: 8. Υπογραφή: 9. Ο κατάλογος εγγράφων που συνιστούν το φάκελο της έγκρισης τύπου ο οποίος µπορεί να ληφθεί κατόπιν σχετικής αιτήσεως, επισυνάπτεται. (1) ιαγράφονται οι περιττές ενδείξεις. EL 25 EL

27 ΠΑΡΑΡΤΗΜΑ II 92/23/ΕΟΚ (προσαρµοσµένο) /43/ΕΚ άρθ. 1 σηµ. 1 ΑΠΑΙΤΗΣΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΤΑ ΕΛΑΣΤΙΚΑ 1. ΟΡΙΣΜΟΙ 2. ΓΙΑ ΤΟΥΣ ΣΚΟΠΟΥΣ ΤΗΣ ΠΑΡΟΥΣΑΣ Ο ΗΓΙΑΣ 2.1. «τύπος ελαστικού» σηµαίνει κατηγορία ελαστικών που δεν παρουσιάζουν διαφορές όσον αφορά βασικά χαρακτηριστικά τους, όπως: επωνυµία του κατασκευαστή ή εµπορικό σήµα χαρακτηρισµός µεγέθους ελαστικού κατηγορία χρήσης: κανονικό: κανονικό ελαστικό οδικής χρήσης, ειδικό: ελαστικό ειδικής χρήσης, π.χ. ελαστικό µεικτής χρήσης (επί και εκτός οδού) και περιορισµένης ταχύτητας, ελαστικό χιονιού, εφεδρικό ελαστικό προσωρινής χρήσης δοµή (διαγώνια συµβατική, σταυρωτή µε ζώνη ακτινωτή) κατηγορία ταχύτητας δείκτης ή δείκτες ικανότητας φόρτισης διατοµή ελαστικού 2.2. ο όρος «ελαστικού χιονιού» σηµαίνει ελαστικό του οποίου το ανάγλυφο πέλµα και η δοµή έχουν κατά κύριο λόγο σχεδιαστεί έτσι ώστε σε λάσπη και µε φρέσκο ή τηκόµενο χιόνι να επιτυγχάνονται επιδόσεις καλύτερες από τις επιδόσεις κανονικού ελαστικού. Το σχέδιο του πέλµατος του ελαστικού χιονιού αποτελείται γενικά από αυλακώσεις (νευρώσεις) ή/και συµπαγή στοιχεία µε διάταξη αραιότερη σε σχέση µε τα κανονικά ελαστικά 2.3. ο όρος «δοµή» επισώτρου σηµαίνει τα τεχνικά χαρακτηριστικά του σκελετού του ελαστικού. Ειδικότερα, γίνεται η ακόλουθη διάκριση όσον αφορά τις δοµές ο όρος «διαγώνια συµβατική» αφορά δοµή ελαστικού όπου τα νήµατα των ενισχυτικών πλεγµάτων (λινών) εκτείνονται µέχρι την πτέρνα (τακούνι) και EL 26 EL

28 διατάσσονται κατά τρόπο εναλλασσόµενο υπό γωνία αισθητά µικρότερη των 90 o σε σχέση µε τον άξονα του πέλµατος ο όρος «σταυρωτή περιζωµένη» αναφέρεται σε δοµή ελαστικού διαγώνιου συµβατικού τύπου του οποίου ο σκελετός περιορίζεται από ζώνη που περιλαµβάνει δύο ή περισσότερα στρώµατα νηµάτων από ουσιαστικά µη εκτατό υλικό, τοποθετηµένα εναλλάξ υπό γωνία κοντά στα στρώµατα των νηµάτων του σκελετού ο όρος «ακτινωτή» αναφέρεται σε δοµή ελαστικού όπου τα νήµατα εκτείνονται µέχρι τις πτέρνες και είναι τοποθετηµένα υπό γωνία 90 o περίπου σε σχέση µε τον άξονα του πέλµατος, ενώ ο σκελετός σταθεροποιείται από περιφερειακή ζώνη ουσιαστικά µη εκτατή ο όρος «ενισχυµένη» αναφέρεται σε δοµή ελαστικού όπου ο σκελετός είναι ανθεκτικότερος σε σχέση µε τον αντίστοιχο κανονικού ελαστικού ο όρος «εφεδρικό ελαστικό προσωρινής χρήσης» σηµαίνει ελαστικό διαφορετικό από εκείνα που προορίζονται για τοποθέτηση σε όχηµα υπό κανονικές συνθήκες οδήγησης και χρησιµοποιούµενο µόνο προσωρινά υπό περιορισµένες συνθήκες οδήγησης ο όρος «εφεδρικό ελαστικό προσωρινής χρήσης τύπου Τ» σηµαίνει τύπο εφεδρικού ελαστικού προσωρινής χρήσης που σχεδιάστηκε για να χρησιµοποιείται υπό εσωτερική πίεση υψηλότερη της καθιερωµένης για κανονικά και ενισχυµένα ελαστικά 2.4. ο όρος «πτέρνα» σηµαίνει το µέρος του ελαστικού που η δοµή του και το σχήµα του είναι τέτοιο ώστε να προσαρµόζεται στο σώτρο και να συγκρατεί επ' αυτού το ελαστικό ο όρος «νήµα» σηµαίνει τις ίνες που συνθέτουν τον ιστό των ενισχυτικών πλεγµάτων στο ελαστικό επίστρωτο ο όρος «ενισχυτικό πλέγµα» (λινά) σηµαίνει στρώµα παράλληλων νηµάτων µε επικάλυψη καουτσούκ ο όρος «σκελετός» σηµαίνει το µέρος του ελαστικού που δεν περιλαµβάνει το πέλµα και τα ελαστικά πλευρικά τοιχώµατα και το οποίο, όταν φουσκωθεί µε αέρα, φέρει το φορτίο ο όρος «πέλµα» σηµαίνει το µέρος του ελαστικού που έρχεται σε επαφή µε το έδαφος ο όρος «πλευρικό τοίχωµα» σηµαίνει το µέρος του ελαστικού, πλην του πέλµατος, που είναι ορατό όταν το ελαστικό φαίνεται από το πλάι, τοποθετηµένο σε σώτρο 20 ; Βλέπε επεξηγηµατικό σχήµα, στο προσάρτηµα 1. Βλέπε επεξηγηµατικό σχήµα, στο προσάρτηµα 1 Βλέπε επεξηγηµατικό σχήµα, στο προσάρτηµα 1. Βλέπε επεξηγηµατικό σχήµα, στο προσάρτηµα 1. Βλέπε επεξηγηµατικό σχήµα, στο προσάρτηµα 1. Βλέπε επεξηγηµατικό σχήµα, στο προσάρτηµα 1. EL 27 EL

29 2.10. ο όρος «κάτω πλευρικό τοίχωµα» σηµαίνει το µέρος κάτω από τη γραµµή µέγιστου εύρους διατοµής του ελαστικού το οποίο είναι ορατό όταν το ελαστικό φαίνεται από το πλάι, τοποθετηµένο σε σώτρο ο όρος «αυλάκωση πέλµατος» σηµαίνει το διάστηµα µεταξύ δύο παρακείµενων νευρώσεων ή συµπαγών τµηµάτων στο ανάγλυφο του πέλµατος ο όρος «εύρος διατοµής» σηµαίνει την απόσταση µεταξύ των εξωτάτων σηµείων των πλευρικών τοιχωµάτων φουσκωµένου ελαστικού, χωρίς να λαµβάνονται υπόψη εξάρσεις οφειλόµενες στην επισήµανση, στη διακόσµηση ή σε προστατευτικές ταινίες ή νευρώσεις ο όρος «ολικό εύρος» σηµαίνει την απόσταση µεταξύ των εξώτατων σηµείων των πλευρικών τοιχωµάτων φουσκωµένου ελαστικού περιλαµβανοµένων της επισήµανσης, της διακόσµησης και των προστατευτικών ταινιών ή νευρώσεων ο όρος «ύφος διατοµής» σηµαίνει απόσταση ίση προς το ήµισυ της διαφοράς µεταξύ της εξωτερικής διαµέτρου του ελαστικού και της ονοµαστικής διαµέτρου του σώτρου ο όρος «ονοµαστικός συντελεστής αναλογίας διατοµής Ra» σηµαίνει το εκατονταπλάσιο του λόγου του αριθµού που εκφράζει το ύψος της διατοµής σε χιλιοστά προς τον αριθµό που εκφράζει το ονοµαστικό εύρος της διατοµής σε χιλιοστά ο όρος «εξωτερική διάµετρος» σηµαίνει την εξωτερική διάµετρο καινούργιου ελαστικού φουσκωµένου ο όρος «χαρακτηρισµός µεγέθους ελαστικού» σηµαίνει χαρακτηρισµό που δείχνει: το ονοµαστικό εύρος της διατοµής. Το εύρος αυτό πρέπει να εκφράζεται σε mm, εκτός από την περίπτωση ελαστικών για τα οποία ο χαρακτηρισµός µεγέθους δίδεται στην πρώτη στήλη των πινάκων του προσαρτήµατος τον ονοµαστικό συντελεστή αναλογίας διατοµής, εκτός από την περίπτωση ορισµένων ελαστικών, για τα οποία ο χαρακτηρισµός µεγέθους δίδεται στην πρώτη στήλη των πινάκων του προσαρτήµατος συµβατικό αριθµό «d» (σύµβολο «d») ο οποίος σηµαίνει την ονοµαστική διάµετρο του σώτρου και αντιστοιχεί στη διάµετρό του εκφρασµένη είτε σε ίντσες (αριθµοί κάτω του 100 βλέπε πίνακα) είτε σε mm (αριθµοί άνω του 100) αλλά όχι και στα δύο µεγέθη Βλέπε επεξηγηµατικό σχήµα, στο προσάρτηµα 1. Βλέπε επεξηγηµατικό σχήµα, στο προσάρτηµα 1. Βλέπε επεξηγηµατικό σχήµα, στο προσάρτηµα 1. Βλέπε επεξηγηµατικό σχήµα, στο προσάρτηµα 1. Βλέπε επεξηγηµατικό σχήµα, στο προσάρτηµα 1. Βλέπε επεξηγηµατικό σχήµα, στο προσάρτηµα 1. EL 28 EL

30 Οι τιµές δίδονται διεξοδικά στον ακόλουθο πίνακα: Ονοµαστική διάµετρος του σώτρου (σύµβολο «d») Σε ίντσες (κωδικός) Ισοδυναµία σε mm (βλέπε το σηµείο ) , , , , , , , το γράµµα «Τ» πριν από το ονοµαστικό εύρος διατοµής σε περίπτωση εφεδρικών ελαστικών προσωρινής χρήσης τύπου Τ EL 29 EL

31 2.18. ο όρος «ονοµαστική διάµετρος σώτρου d» σηµαίνει τη διάµετρο του σώτρου για το οποίο προορίζεται το ελαστικό ο όρος «σώτρο» σηµαίνει το υποστήριγµα για συγκρότηµα ελαστικού -αεροθαλάµου ή για ελαστικό χωρίς αεροθάλαµο, στον οποίο προσαρµόζονται οι πτέρνες του ελαστικού ο όρος «θεωρητικό σώτρο» σηµαίνει ιδεατό σώτρο του οποίου το εύρος είναι κατά φορές πολλαπλάσιο του ονοµαστικού εύρους της διατοµής του ελαστικού. Η τιµή του πρέπει να ορίζεται από τον κατασκευαστή του ελαστικού ο όρος «σώτρο µέτρησης» σηµαίνει το σώτρο επί του οποίου το ελαστικό πρέπει να προσαρµόζεται για την πραγµατοποίηση µετρήσεων µεγέθους ο όρος «σώτρο δοκιµών» σηµαίνει το σώτρο στο οποίο πρέπει να τοποθετείται το ελαστικό για την πραγµατοποίηση δοκιµών ο όρος «θρυµµατισµός πέλµατος» σηµαίνει τη θραύση και απόσπαση τεµαχίων ελαστικού από το πέλµα ο όρος «διαχωρισµός νηµάτων» σηµαίνει την αποκόλληση των νηµάτων από το ελαστικό τους περίβληµα ο όρος «διαχωρισµός ενισχυτικών πλεγµάτων» σηµαίνει την αποκόλληση γειτονικών ενισχυτικών πλεγµάτων ο όρος «αποκόλληση πέλµατος» σηµαίνει τον αποχωρισµό του πέλµατος από το σκελετό ο όρος «δείκτες φθοράς πέλµατος» σηµαίνει προεξοχές εντός των αυλακώσεων του πέλµατος, σκοπός των οποίων είναι να αποτελούν οπτική ένδειξη της φθοράς του πέλµατος ο όρος «δείκτης ικανότητας φόρτισης» σηµαίνει έναν ή δύο αριθµούς, ενδεικτικούς του φορτίου που µπορεί να φέρει το ελαστικό, σε απλή ή απλή και ανά ζεύγη χρήση, στην ταχύτητα που αντιστοιχεί στη σχετική κατηγορία ταχύτητας και όταν χρησιµοποιείται σύµφωνα µε τις οδηγίες χρήσης του κατασκευαστή. Κατάλογος των δεικτών αυτών και των αντίστοιχων φορτίων δίνεται στο παράρτηµα II, προσάρτηµα τα ελαστικά επιβατικών οχηµάτων φέρουν µόνον ένα δείκτη ικανότητας φόρτισης τα ελαστικά επαγγελµατικών οχηµάτων φέρουν έναν ή δύο δείκτες ικανότητας φόρτισης, εκ των οποίων ο πρώτος αναφέρεται σε απλή διάταξη, ενώ ο δεύτερος, όταν υπάρχει, αφορά τη διπλή διάταξη στην περίπτωση αυτή οι δύο δείκτες χωρίζονται µε µία κάθετο (/) ένας τύπος ελαστικού µπορεί να έχει είτε µία είτε δύο σειρές δεικτών ικανότητας φόρτισης, ανάλογα µε το αν εφαρµόζονται οι διατάξεις του σηµείου Βλέπε επεξηγηµατικό σχήµα, στο προσάρτηµα 1. Βλέπε επεξηγηµατικό σχήµα, στο προσάρτηµα 1. EL 30 EL

32 2.29. ο όρος «κατηγορία ταχύτητας» που εκφράζεται από το σύµβολο κατηγορίας ταχύτητος του πίνακα που αναφέρεται στο σηµείο σηµαίνει: στην περίπτωση ελαστικού επιβατικών αυτοκινήτων, τη µέγιστη ταχύτητα που µπορεί να αντέξει επί µακρόν το ελαστικό στην περίπτωση ελαστικών εµπορικών οχηµάτων, την ταχύτητα µε την οποία το ελαστικό µπορεί να φέρει τη µάζα που αντιστοιχεί στο δείκτη ικανότητας φόρτισης Οι κατηγορίες ταχύτητας ορίζονται στον ακόλουθο πίνακα: Σύµβολο κατηγορίας ταχύτητας Αντίστοιχη ταχύτητα (km/h) F 80 G 90 J 100 K 110 L 120 M 130 N 140 P 150 Q 160 R 170 S 180 T 190 U 200 H 210 V τα ελαστικά που προορίζονται για ταχύτητες άνω των 240 km/h θα αναγνωρίζονται από το κωδικό γράµµα Z που περιλαµβάνεται στο χαρακτηρισµό του µεγέθους του ελαστικού ένας τύπος ελαστικού µπορεί να φέρει ένα ή δύο σύµβολα κατηγορίας ταχύτητας ανάλογα µε το αν εφαρµόζονται οι διατάξεις του σηµείου «πίνακας µεταβολής της ικανότητας φόρτισης συναρτήσει της ταχύτητας» σηµαίνει τον πίνακα του προσαρτήµατος 8 του παραρτήµατος II, που δείχνει ως συνάρτηση EL 31 EL

33 των δεικτών ικανότητας φόρτισης και των συµβόλων κατηγοριών ταχύτητας, τις µεταβολές φορτίου που µπορεί να αντέξει ένα ελαστικό, όταν χρησιµοποιείται σε ταχύτητες διαφορετικές από αυτές του συµβόλου κατηγορίας ονοµαστικής ταχύτητας οι µεταβολές φορτίου δεν ισχύουν στην περίπτωση των ελαστικών επιβατικών αυτοκινήτων, στη δε περίπτωση των ελαστικών εµπορικών οχηµάτων, δεν εφαρµόζονται στους πρόσθετους δείκτες ικανότητας φόρτισης και στο πρόσθετο σύµβολο κατηγορίας ταχύτητας, όταν εφαρµόζονται οι διατάξεις του σηµείου «µέγιστο επιτρεπόµενο φορτίο» σηµαίνει τη µέγιστη µάζα που επιτρέπεται να φέρει το ελαστικό: στην περίπτωση των ελαστικών επιβατικών αυτοκινήτων που είναι κατάλληλα για ταχύτητες που δεν υπερβαίνουν τα 210 km/h, το µέγιστο προβλεπόµενο φορτίο δεν υπερβαίνει την τιµή που αντιστοιχεί στο δείκτη ικανότητας φόρτισης του ελαστικού στην περίπτωση των ελαστικών επιβατικών αυτοκινήτων που είναι κατάλληλα για ταχύτητες υπερβαίνουσες τα 210 km/h, όχι όµως υψηλότερες από 240 km/h (ελαστικά που κατατάσσονται στην κατηγορία ταχύτητας στην οποία αντιστοιχεί το σύµβολο «V»), το µέγιστο προβλεπόµενο φορτίο δεν υπερβαίνει το αναφερόµενο στον ακόλουθο πίνακα ποσοστό της τιµής που αντιστοιχεί στο δείκτη ικανότητας φόρτισης του ελαστικού, σε συσχετισµό µε την ταχύτητα την οποία µπορεί να επιτύχει το όχηµα στο οποίο τοποθετείται το εν λόγω ελαστικό. Μέγιστη ταχύτητα (km/h) Φορτίο (%) , , , Για ενδιάµεσες µέγιστες ταχύτητες το µέγιστο προβλεπόµενο φορτίο προκύπτει µε γραµµική παρεµβολή για ταχύτητες άνω των 240 km/h (ελαστικά τύπου «Z»), το µέγιστο επιτρεπόµενο φορτίο δεν πρέπει να υπερβαίνει την τιµή που ορίζει ο κατασκευαστής σε σχέση µε τη µέγιστη ταχύτητα που µπορεί να επιτύχει το όχηµα επί του οποίου τοποθετείται το εν λόγω ελαστικό στην περίπτωση των ελαστικών επαγγελµατικών οχηµάτων, το µέγιστο φορτίο τόσο σε απλή, όσο και στην ανά ζεύγη χρήση, δεν πρέπει να υπερβαίνει το ποσοστό της τιµής που αντιστοιχεί στο δείκτη ικανότητας φόρτισης του ελαστικού όπως φαίνεται στον πίνακα «µεταβολή της ικανότητας φόρτισης ανάλογα µε την ταχύτητα» (βλέπε EL 32 EL

34 το σηµείο 2.30 παραπάνω), σε συνδυασµό µε το σύµβολο κατηγορίας ταχύτητας του ελαστικού και την ταχύτητα που µπορεί να επιτύχει το όχηµα επί του οποίου τοποθετείται το ελαστικό. Όταν ισχύουν και άλλοι δείκτες ικανότητας φόρτισης και άλλα σύµβολα κατηγορίας ταχύτητας, και αυτά λαµβάνονται υπόψη για τον καθορισµό του µέγιστου επιτρεπτού φορτίου του ελαστικού «ελαστικό επιβατικού αυτοκινήτου», σηµαίνει το ελαστικό που έχει σχεδιαστεί βασικά (αλλά αποκλειστικά) για επιβατικά αυτοκίνητα (µηχανοκίνητα οχήµατα της κατηγορίας M1) και τα ρυµουλκούµενά τους (01 και 02) «ελαστικό επαγγελµατικού οχήµατος», σηµαίνει το ελαστικό που έχει σχεδιαστεί βασικά, αλλ' όχι αποκλειστικά, για άλλα σχήµατα πλην των επιβατικών αυτοκινήτων (µηχανοκίνητα οχήµατα των κατηγοριών M2, M3, N) και τα ρυµουλκούµενά τους (03, 04) «πίεση εδάφους του ελαστικού (F/Ac)», σηµαίνει τη µέση πίεση που ασκεί το ελαστικό, µέσω της επιφάνειας επαφής του, στην επιφάνεια του οδοστρώµατος, η οποία εκφράζεται ως λόγος της κάθετης δύναµης (F), σε στατικές συνθήκες, στον άξονα του τροχού, προς την επιφάνεια επαφής του ελαστικού (Ac), µετρούµενη όταν το ελαστικό είναι φουσκωµένο ώστε να έχει την εν ψυχρώ πίεση που συνιστάται για τη χρήση για την οποία προορίζεται. Εκφράζεται σε kn/m «επιφάνεια επαφής του ελαστικού (Ac)», σηµαίνει το εµβαδόν της επίπεδης επιφάνειας που περιλαµβάνεται εντός της θεωρητικής περιµέτρου του ίχνους του ελαστικού. Εκφράζεται σε m «θεωρητική περίµετρος του ίχνους του ελαστικού», σηµαίνει την κυρτή πολυγωνική καµπύλη που περιβάλλει τη µικρότερη επιφάνεια η οποία περιλαµβάνει όλα τα σηµεία επαφής ελαστικού και εδάφους «Εν ψυχρώ πίεση», σηµαίνει την εσωτερική πίεση του ελαστικού όταν αυτό βρίσκεται σε θερµοκρασία περιβάλλοντος και δεν περιλαµβάνει επιπλέον πίεση οφειλόµενη στη χρήση του ελαστικού. Εκφράζεται σε bar ή kpa 3. ΑΠΑΙΤΗΣΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΕΠΙΣΗΜΑΝΣΗ 3.1. Τα ελαστικά πρέπει να φέρουν: την εµπορική επωνυµία του κατασκευαστή ή το εµπορικό του σήµα το χαρακτηρισµό µεγέθους του ελαστικού, όπως ορίζεται στο σηµείο ένδειξη της δοµής ως ακολούθως: στα διαγώνια (συµβατικού τύπου) ελαστικά: δεν τίθεται σήµανση ή τίθεται το γράµµα «D» στα ακτινωτά ελαστικά το γράµµα «R» τοποθετηµένο µπροστά από τη σήµανση της διαµέτρου του σώτρου και, προαιρετικά, η λέξη «RADIAL» EL 33 EL

35 για τα σταυρωτά περιζωµένα ελαστικά, το γράµµα «B» τοποθετηµένο εµπρός από την επισήµανση της διαµέτρου του σώτρου, και επιπλέον οι λέξεις «BIAS- BELTED» ένδειξη της κατηγορίας ταχύτητας µε τα σύµβολα που δίδονται στο σηµείο Στην περίπτωση ελαστικών που προορίζονται για οχήµατα που υπερβαίνουν τα 240 km/h η κατηγορία ταχύτητας του ελαστικού θα επισηµαίνεται από το κωδικό γράµµα «Z» που τίθεται πριν από την ένδειξη της δοµής (βλέπε το σηµείο παραπάνω) οι ενδείξεις «M + S» ή «M.S» ή «M & S» σε περίπτωση ελαστικού χιονιού ο δείκτης ικανότητας φόρτισης, όπως ορίζεται στο σηµείο ωστόσο, στην περίπτωση των ελαστικών που προορίζονται για οχήµατα που υπερβαίνουν τα 240 km/h, είναι δυνατό να παραλείπεται ο δείκτης ικανότητας φόρτισης η λέξη «TUBELESS» για τα ελαστικά που έχουν σχεδιαστεί για χρήση χωρίς αεροθάλαµο η λέξη «REINFORCED» εφόσον πρόκειται για ενισχυµένο ελαστικό η ηµεροµηνία παραγωγής µε τη µορφή τριών ψηφίων, όπου τα δύο πρώτα δείχνουν την εβδοµάδα και το τελευταίο το έτος παραγωγής στην περίπτωση ελαστικών οχηµάτων επαγγελµατικής χρήσης που µπορούν να αναγοµωθούν, αποτυπωµένο στο κάθε πλευρικό τοίχωµα το σύµβολο µε διάµετρο 20 τουλάχιστον mm, ή η λέξη «REGROOVABLE» στην περίπτωση ελαστικών οχηµάτων επαγγελµατικής χρήσης, ένδειξη, µέσω του δείκτη «PSI» (βλέπε το προσάρτηµα 4), για την πίεση αέρα που πρέπει να εφαρµοστεί στις δοκιµές αντοχής φορτίου/ταχύτητας, όπως εξηγείται στο προσάρτηµα 7, µέρος Β ο πρόσθετος δείκτης ή δείκτες ικανότητας φόρτισης και το σύµβολο κατηγορίας ταχύτητας στην περίπτωση που έχουν εφαρµογή οι διατάξεις του σηµείου Στο προσάρτηµα 3 περιέχεται παράδειγµα διάταξης των σηµάνσεων Το ελαστικό φέρει επίσης το σήµα 1 έγκρισης ΕΚ τύπου, το υπόδειγµα του οποίου περιέχεται στο παράρτηµα I, σηµείο 4.5. ΘΕΣΗ ΤΩΝ ΣΗΜΑΝΣΕΩΝ 3.4. Οι αναφερόµενες στα σηµεία 3.1 και 3.3 σηµάνσεις επιτίθενται ευκρινώς και ευανάγνωστα, εγχάρακτες ή έκτυπες, και στα δύο πλευρικά τοιχώµατα καθώς και σε µία τουλάχιστον πλευρά του κάτω πλευρικού τοιχώµατος, ως εξής: στην περίπτωση των συµµετρικών ελαστικών όλες οι αναφερόµενες στο σηµείο 3.4 σηµάνσεις τοποθετούνται και στα δύο πλευρικά τοιχώµατα, εκτός EL 34 EL
