ΕΠΙΠΤΩΣΕΙΣ ΤΟΥ ΠΑΓΕΤΟΥ ΣΤΟ ΔΙΚΤΥΟ ΥΔΡΕΥΣΗΣ ΤΗΣ ΕΥΑΘ ΑΕ.

Transcript

1 ΗΜΕΡΙΔΑ ΤΕΕ-ΤΚΠΜ ΕΠΙΠΤΩΣΕΙΣ ΤΟΥ ΠΑΓΕΤΟΥ ΣΤΑ ΔΙΚΤΥΑ ΚΟΙΝΗΣ ΩΦΕΛΕΙΑΣ ΤΗΣ ΘΕΣ/ΝΙΚΗΣ ΑΝΤΙΜΕΤΩΠΙΣΗ ΤΩΝ ΠΡΟΒΛΗΜΑΤΩΝ ΕΠΙΠΤΩΣΕΙΣ ΤΟΥ ΠΑΓΕΤΟΥ ΣΤΟ ΔΙΚΤΥΟ ΥΔΡΕΥΣΗΣ ΤΗΣ ΕΥΑΘ ΑΕ. Λάζαρος Καμπουρίδης Μηχανολόγος-Ηλεκτρολόγος Μηχανικός Διευθυντής Εγκαταστάσεων & Δικτύων Ύδρευσης Θεσσαλονίκη, 20 Νοεμβρίου 2017

2 Καιρικές συνθήκες ΕΝΔΕΙΚΤΙΚΕΣ ΘΕΡΜΟΚΡΑΣΙΕΣ ΚΑΤΑ ΤΗΝ ΔΙΑΡΚΕΙΑ ΤΟΥ ΠΑΓΕΤΟΥ ΣΤΟ ΚΕΝΤΡΟ ΤΗΣ ΠΟΛΗΣ ( 6/1 13/1/2017) ΜΕΣΗ ΜΕΓΙΣΤΗ -0,6 ΜΕΣΗ ΕΛΑΧΙΣΤΗ -8,3 ημερομηνία 6/1/2017 7/1/2017 8/1/2017 9/1/ /1/ /1/ /1/ /1/2017 ΜΕΓΙΣΤΗ ΗΜΕΡΗΣΙΑ 3,0-4,7-4,0-3,5-4,0-2,0 4,7 5,0 ΘΕΡΜΟΚΡΑΣΙΑ ΕΛΑΧΙΣΤΗ ΗΜΕΡΗΣΙΑ ΘΕΡΜΟΚΡΑΣΙΑ -4,8-8,2-9,3-6,1-10,0-10,0-10,0-8,0

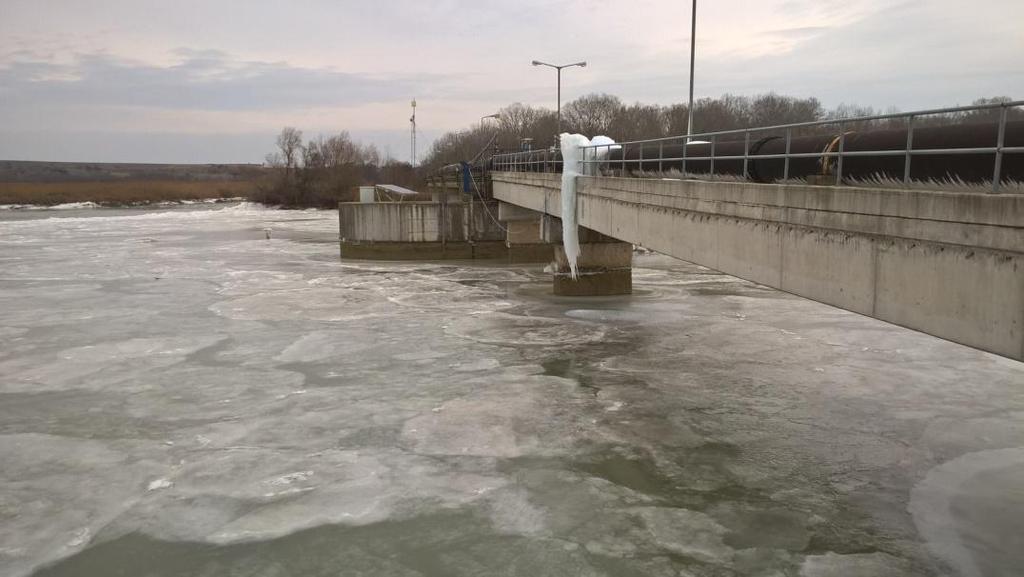

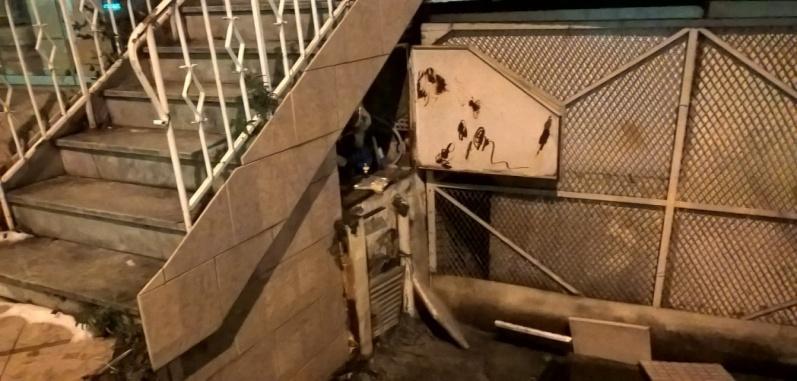

3 ΠΡΟΒΛΗΜΑΤΑ Με την εμφάνιση του παγετού πάγωσαν μέσα στις πρώτες δύοτρείς ημέρες (ανάλογα με την περιοχή, το σημείο τοποθέτησης, την έκθεση στον άνεμο κλπ) : υδρόμετρα, διακόπτες-βάνες εξωτερικών διακλαδώσεων εξωτερικές διακλαδώσεις, καταθλιπτικοί αγωγοί αντλιοστασίων και γεωτρήσεων. Φυσικά η συντριπτική πλειονότητα αφορούσε σε υδρόμετρα. Επιπρόσθετα υπήρξαν απείρως περισσότερες περιπτώσεις παγώματος εσωτερικών διακλαδώσεων καταναλωτών, σωλήνων ατομικής θέρμανσης αερίου κ.α. Τα προβλήματα στην υδροδότηση εμφανίστηκαν αμέσως με την έναρξη της τήξης του πάγου στα προαναφερόμενα υδραυλικά εξαρτήματα και υλικά. Μάζα (Kg) Θερμοκρασία ( ο C) Όγκος (cm 3 ) 1 (νερό) (πάγος) Καταναλωτές-υδρόμετρα της ΕΥΑΘ Σύνολο: Οικιακά (Φ13).

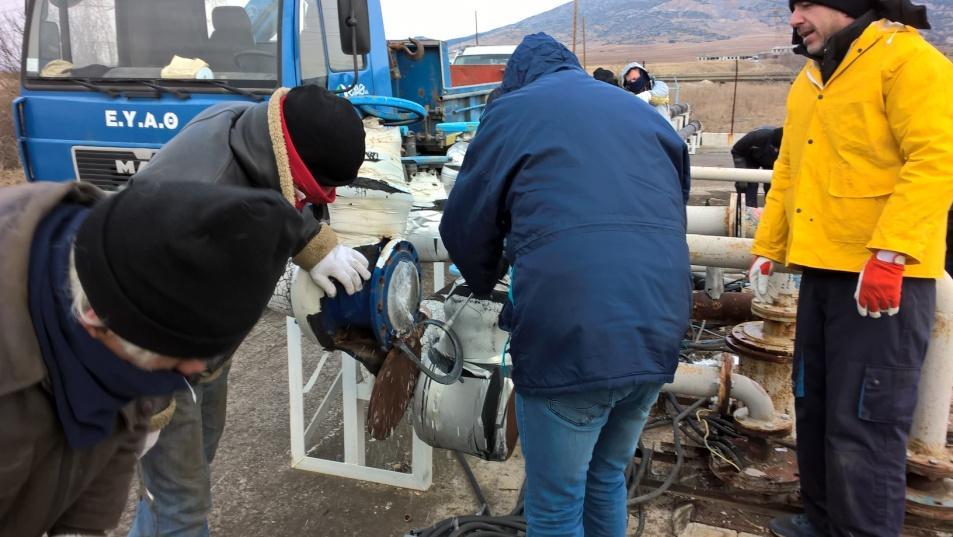

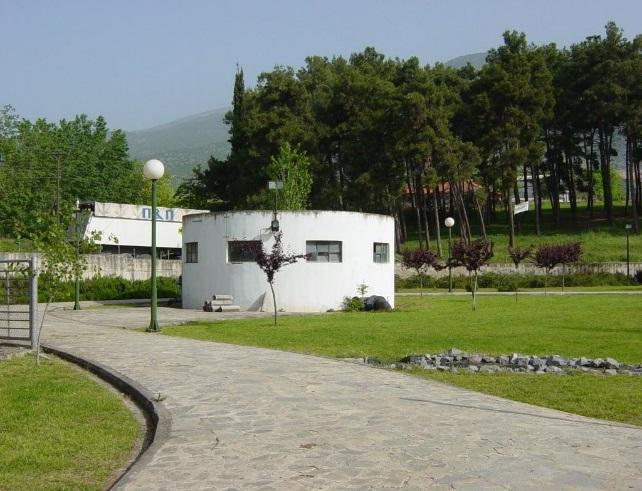

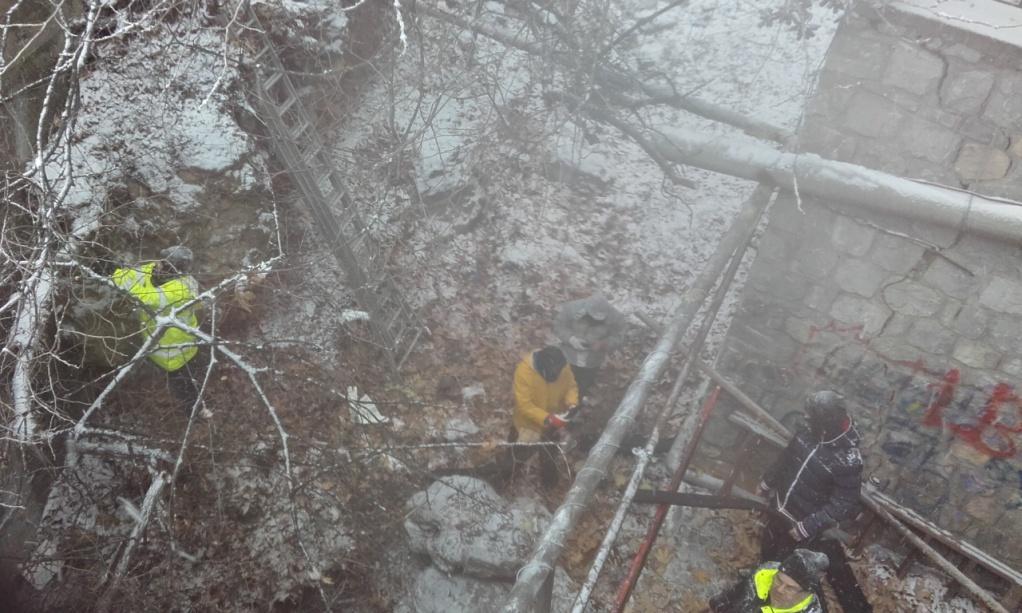

4 ΠΡΟΒΛΗΜΑΤΑ Τα αποτελέσματα της διάρρηξης υδρομέτρων, κρουνών και αγωγών δεν φαίνονται όσο εξακολουθεί να υφίσταται ο πάγος. Αμέσως όμως με την έναρξη της τήξης αυτού εμφανίζονται και οι διαρροές, δηλαδή οι ζημιές που πρέπει ν αποκατασταθούν, και μόνον τότε. Κατά συνέπεια το πλείστον των προβλημάτων της ΕΥΑΘ άρχισαν από την έναρξη της υποχώρησης του παγετού. Υπήρξαν (μεμονωμένες περιπτώσεις, όπως τα αντλ/σια Αγ. Παρασκευής και «Καρύδια» όπου καταθλιπτικοί αγωγοί, τμήματα των οποίων ευρισκόταν πάνω στο έδαφος, χρειάστηκε να επέμβουμε άμεσα με την εμφάνιση του παγώματος αυτών προκειμένου να λειτουργήσουν κανονικά οι εγκαταστάσεις). Αντλιοστάσιο Ωραιοκάστρου «ΚΑΡΥΔΙΑ»

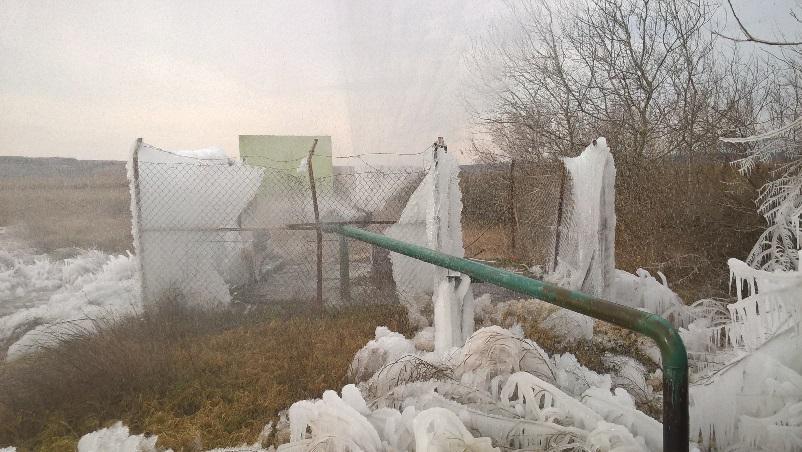

5 ΠΡΟΒΛΗΜΑΤΑ Αγία Παρασκευή Ωραιοκάστρου Γεώτρηση Ε03Ν

6 ΒΛΑΒΕΣ ΔΙΚΤΥΟΥ ΥΔΡΕΥΣΗΣ ΔΥΤΙΚΟΣ ΤΟΜΕΑΣ ΑΝΑΤΟΛΙΚΟΣ ΤΟΜΕΑΣ ΣΥΝΟΛΟ ΑΝΑΤ. ΚΑΙ ΔΥΤ. ΤΟΜΕΑ ΥΔΡΟΜΕΤΡΑ ΔΙΑΚΟΠΤΕΣ ΚΡΟΥΝΟΙ ΩΘΗΤΙΚΟΙ ΑΓΩΓΟΙ ΑΝΤΛΙΟΣΤΑΣΙΩΝ 7-24 ΙΑΝΟΥΑΡΙΟΥ (ΚΑΡΥΔΙΑ, ΑΓ. ΠΑΡΑΣΚΕΥΗ ΩΡΑΙΟΚΑΣΤΡΟ) 0 2 ΓΕΩΤΡΗΣΕΙΣ Περιπτώσεις αρμοδιότητας της ΕΥΑΘ: σπάσιμο αγωγών εξωτερικών διακλαδώσεων και βανών διακοπτών Αντικατάσταση υδρομέτρων πυροσβεστικών κρουνών Αρμοδιότητες των καταναλωτών: Εσωτερικές διακλαδώσεις και υδρόμετρα (προστασία) σωληνώσεις εγκατάστασης ατομικής θέρμανσης : Η ΕΥΑΘ εξέδωσε ανακοίνωση όπου καλούσε τους καταναλωτές της να προστατεύσουν με τα κατάλληλα μονωτικά μέσα τις εσωτερικές διακλαδώσεις και τα υδρόμετρα τους.

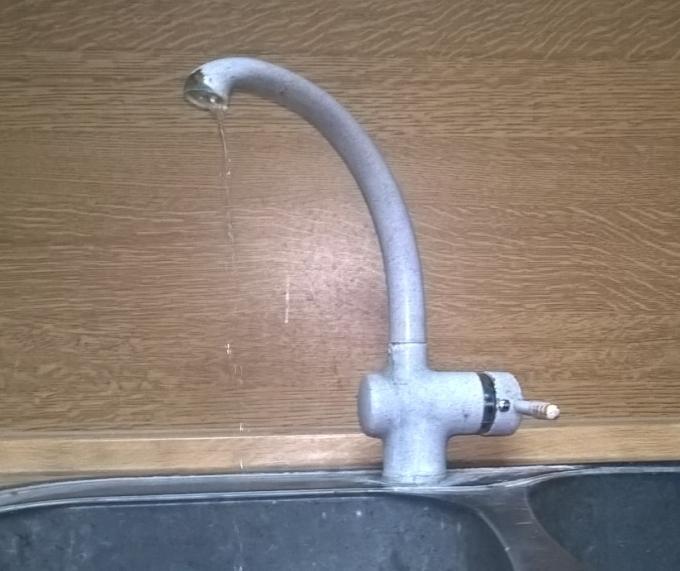

7 ΧΡΟΝΙΚΟ. 1 ον Με την έναρξη του παγετού πολλοί καταναλωτές άφηναν της βρύσες τους, κυρίως τις νυχτερινές ώρες, ανοικτές προκειμένου να μην παγώσουν οι εσωτερικές σωληνώσεις και τα Υδρόμετρα τους. Τούτο είχε ως αποτέλεσμα να υπάρξει μεγάλη κατανάλωση νερού διότι τις νυχτερινές ώρες αυξάνει πάρα πολύ η πίεση με αποτέλεσμα οι βρύσες που στάζουν να λειτουργούν ως διαρροές. Άρα προϋπήρξε μια αύξηση κατανάλωσης η οποία βέβαια ισοσταθμίστηκε κάπως από το πάγωμα σωληνώσεων, υδρομέτρων. κ.α. δηλαδή από την διακοπή ροής νερού σε κάποιους καταναλωτές.

8 Απώλειες νερού ανάλογα με την πίεση του Δικτύου και της διαμέτρου της οπής Πίεση δικτύου (atm) Διάμετρος (mm) Απώλειες Lt/min Lt/hour m 3 /day m 3 /month m 3 /3months 1 1, , , , , , , ,220 36, , ,60 138, , ,28 516, , ,720 21, , ,60 78, , ,00 300,00 900

9 ΧΡΟΝΙΚΟ. 2 ον Με την έναρξη της υποχώρησης του παγετού άρχισε πλέον το πρόβλημα των απωλειών, λόγω των απείρων διαρροών, να γίνεται ανεξέλεγκτο. Απώλειες νερού σε διάφορα υδραυλικά εξαρτήματα και σωληνώσεις ΑΠΩΛΕΙΕΣ ΝΕΡΟΥ Α. Εσωτερική διακλάδωση: Οπή 2 mm, πίεση 3 atm ->4,6 m 3 /d Σχισμή 5 mm, πλάτος 1mm, πίεση 3 atm ->7,2 m 3 /d Β. Διακόπτες: Διακόπτες DN20 2 m 3 /h -> 48 m 3 /d Διακόπτες DN50 10 m 3 /h -> 240 m 3 /d Γ. Υδρόμετρα DN15: 1.1 m 3 /h -> 26.4 m 3 /d Για 3500 υδρόμετρα -> 3500 x 26.4 = m 3 /d Δ. Σωληνώσεις ατομικού λέβητα καυστήρα Φ.Α.: Σχισμή 7.2 mm 2 ->17.28 m 3 /d Σχισμή 12 mm 2 ->28.8 m 3 /d (για βλάβες -> 28.8 x = m 3 ) 11/1/2017: Δραματική αύξηση της παροχής κατανάλωσης

10 Παραγωγή - Κατανάλωση Παραγωγή νερού Αραβησσός- Γεωτρήσεις Κατανάλωση νερού Φυσιολογικές συνθήκες μέση ημερήσια παροχή (1 έτος) m 3 /d μέση ημερήσια παροχή (1 έως 9 /1/2017 ) m 3 /d Μέγιστη ημερήσια παροχή (συνήθως Ιούνιο) Ημερήσια παροχή ημερών παγετού Φυσιολογικές συνθήκες m 3 /d m 3 /d m 3 /d m 3/ d Ημέρες παγετού m 3 /d m 3 /d ΕΕΝΘ m 3 /d m 3 /d Ιανουαρίου 2017 : Συνολικές απώλειες περίπου m 3.

11 ΑΡΑΒΗΣΣΟΣ ΚΑΛΟΧΩΡΙ ΣΙΝΔΟΣ ΕΛΕΟΥΣΑ ΑΞΙΟΣ ΧΑΛΚΗΔΟΝΑ ΚΑΛΛΙΡΑΧΗ ΔΙΥΛΙΣΤΗΡΙΟ ΣΥΝΟΛΟ Φ 1000 Φ 800 ΠΡΟΣ ΤΡΙΤΟΥΣ Ν.ΙΩΝΙΑ ΔΙΑΒΑΤΑ ΒΙΠΕΘ ΕΚΟ ΣΥΝΟΛΟ Παραγωγή - Κατανάλωση Υδροληψίες Παροχές Ιανουάριος 2017 ΥΔΡΟΛΗΨΙΕΣ ΣΕ Μ3/24ΩΡΟ ( 06:00 Π.Μ) ΔΕΝΔΡΟΠΟΤΑΜΟΣ ΠΑΡΟΧΕΣ ΣΕ Μ3/24ΩΡΟ (6:00 Π.Μ) ΜΟ #ΔΙΑΙΡ/0! #ΔΙΑΙΡ/0! ΣΥ Συνολική παραγωγή Μέση ημερήσια παραγωγή

12 ΗΜΕΡΗΣΙΑ* ΠΑΡΟΧΗ (m 3 ) ΔΙΥΛΙΣΤΗΡΙΟΥ ΝΕΡΟΥ ΘΕΣΣΑΛΟΝΙΚΗΣ Παροχή ΔΙΥΘΕΣ-ΕΕΝΘ ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΤΑΝΑΛΩΣΗ 6/1/ /1/ /1/ /1/ /1/ /1/ /1/ /1/ /1/ /1/ /1/ ΣΥΝΟΛΟ ΜΕΣΟΣ ΟΡΟΣ ** *( ) ** α) Μ.Ο ΕΠΕΞΕΡΓΑΣΙΑΣ από 6-16/1/2017: β) Μ.Ο ΚΑΤΑΝΑΛΩΣΗΣ από 6-16/1/2017:

13 ΧΡΟΝΙΚΟ. 3 ον Όπως φαίνεται από τα παραπάνω η δημιουργηθείσα κατάσταση της υδροδότησης της πόλης δεν θα μπορούσε να αντιμετωπιστεί παθητικά. Από τις 7/1/2017 (πρώτη ημέρα παγετού) το προσωπικό της ΔΕΔΥ τέθηκε σε επιπλέον επιφυλακή, όπως και άλλων Διευθύνσεων σε αρωγή της πρώτης, και χρησιμοποιήθηκε δεύτερο CALL CENTER για την εξυπηρέτηση πελατών. Ακόμα και η ταχύτητα εξυπηρέτησης των καταναλωτών, από την ΔΕΔΥ, δεν μπορούσε να επιλύσει το οξύ πρόβλημα της έλλειψης δυνατότητας πλήρους υδροδότησης της πόλης.

14 ΧΡΟΝΙΚΟ. 4 ον Γι αυτό τον λόγο προβήκαμε στο σταδιακό κλείσιμο βασικών δεξαμενών υδροδότησης κατά τις βραδινές ώρες, περίπου από το και για πέντε ημέρες από 12 έως 16/1/2017 (πίνακας: ημέρες και ώρες κλεισίματος δεξαμενών). Κατά αυτό τον τρόπο σταματούσαμε να τροφοδοτούμε τις χιλιάδες διαρροές κατά τις νυκτερινές ώρες, όπου αφενός η ζήτηση νερού είναι μικρή έως μηδενική και αφετέρου η πίεση αυξάνεται τουλάχιστον 1,5-2 φορές από αυτήν των ωρών αιχμής ή κανονικής κατανάλωσης. Έτσι αποφύγαμε τις πολύ μεγάλες απώλειες των νυκτερινών ωρών.

15 ΠΙΝΑΚΑΣ : ΗΜΕΡΕΣ ΚΑΙ ΩΡΕΣ ΚΛΕΙΣΙΜΑΤΟΣ ΔΕΞΑΜΕΝΩΝ Α/Α ΠΕΜΠΤΗ 12/1/2017 ΠΑΡΑΣΚΕΥΗ 13/1/2017 ΣΑΒΒΑΤΟ 14/1/2017 ΚΥΡΙΑΚΗ 15/1/2017 ΔΕΥΤΕΡΑ 16/1/ ΚΑΛΑΜΑΡΙΑ 4000 m 3 ΚΑΛΑΜΑΡΙΑ (22:00-06:00) 8H 4000 m 3 ΚΑΛΑΜΑΡΙΑ (23:00-09:00)10H 4000 m 3 ΚΑΛΑΜΑΡΙΑ (23:00-05:00)6H 4000 m 3 ΚΑΛΑΜΑΡΙΑ (23:00-05:00)6H 4000 m 3 2 ΤΟΥΜΠΑ (22:00-06:00) 8H m 3 ΤΟΥΜΠΑ (22:00-06:00) 8H m 3 ΤΟΥΜΠΑ (23:00-09:00)10H m 3 ΤΟΥΜΠΑ (23:00-05:00)6H m 3 ΤΟΥΜΠΑ (23:00-05:00)6H m 3 3 ΠΥΛΑΙΑ 5000 m 3 ΠΥΛΑΙΑ 5000 m 3 ΠΥΛΑΙΑ (23:00-09:00)10H 5000 m 3 ΕΠΤΑΠΥΡΓΙΟ (23:00-05:00)6H m 3 ΣΥΚΙΕΣ (23:00-05:00)6H 1500 m 3 4 ΕΠΤΑΠΥΡΓΙΟ m 3 ΕΠΤΑΠΥΡΓΙΟ m 3 ΕΠΤΑΠΥΡΓΙΟ (23:00-09:00)10H m 3 ΣΥΚΙΕΣ (23:00-05:00)6H 1500 m 3 ΑΝΔΡΟΥΤΣΟΥ (23:00-05:00)7H 2800 m 3 5 ΝΕΑΠΟΛΕΟΣ 5000 m 3 ΝΕΑΠΟΛΕΟΣ 5000 m 3 ΝΕΑΠΟΛΕΟΣ (23:00-09:00)10H 5000 m 3 ΜΕΤΕΩΡΑ (08:00-15:00)7H 5000 m 3 ΑΚΤΡΟΠΟΛΕΩΣ (23:00-05:00)6H 2400 m 3 6 ΛΥΚΟΙ 3500 m 3 ΛΥΚΟΙ 3500 m 3 ΛΥΚΟΙ (23:00-09:00)10H 3500 m 3 ΑΝΔΡΟΥΤΣΟΥ (08:00-15:00)7H 2800 m 3 7 ΓΥΜΝΑΣΙΟ 2500 m 3 ΓΥΜΝΑΣΙΟ 2500 m 3 ΓΥΜΝΑΣΙΟ (23:00-09:00)10H 2500 m 3 ΑΚΤΡΟΠΟΛΕΩΣ (08:00-15:00)7H 2400 m 3 8 ΑΝΑΛΗΨΗ 2500 m 3 ΑΝΑΛΗΨΗ 2500 m 3 ΑΝΑΛΗΨΗ (23:00-09:00)10H 2500 m 3 9 ΑΓΙΟΣ ΠΑΥΛΟΣ 6000 m 3 ΑΓΙΟΣ ΠΑΥΛΟΣ 6000 m 3 ΣΥΚΙΕΣ (23:00-09:00)10H 1500 m ΕΚΚΛΗΣΙΕΣ 1500 m 3 ΚΑΥΚΑΣΟΥ (23:00-09:00)10H 5000 m 3 11 ΣΥΚΙΕΣ 22:00-06:00)8H 1500 m 3 12 ΜΕΤΕΩΡΑ 5000 m 3 ΣΥΝΟΛΟ m m m m m 3

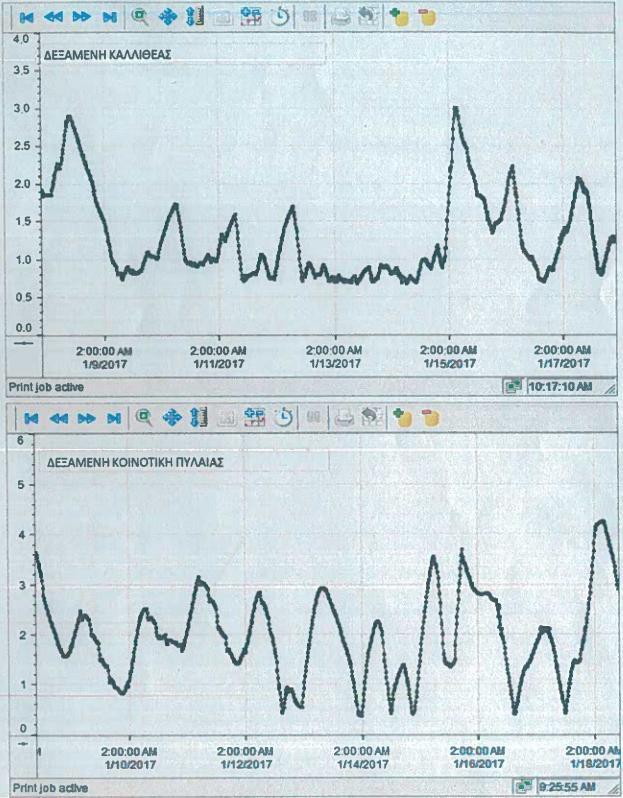

16 ΧΡΟΝΙΚΟ. Το τελικό αποτελέσματα της, κατά την άποψη μας, πολύ σωστά και μοναδικά επιλεγμένης λύσης, σύμφωνα με τις υπάρχουσες και ισχύουσες καταστάσεις την περίοδο εκείνη, ήταν να υπάρχει υδροδότηση σε όλους τους καταναλωτές κατά το δυνατόν τις περισσότερες ώρες του 24ωρου. Eπίσης, παραθέτουμε τα γραφήματα 1,2,3,4 όταν εμφαίνονται οι διακυμάνσεις των βασικών δεξαμενών τις οποίες κλείσαμε κατά το προαναφερόμενο χρονικό διάστημα

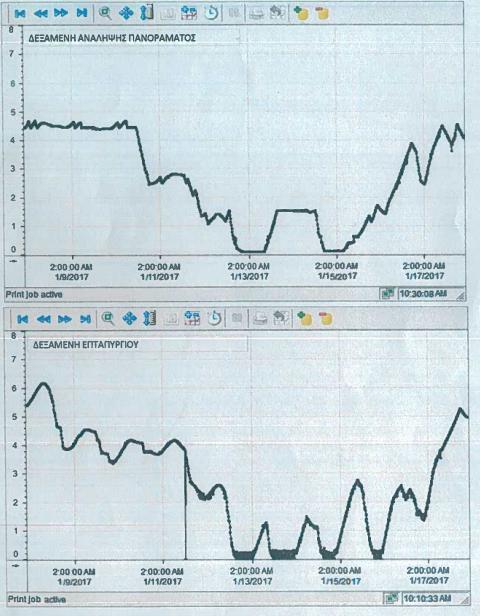

17 Διακυμάνσεις των βασικών δεξαμενών ΔΕΞΑΜΕΝΗ ΚΑΛΛΙΘΕΑΣ ΔΕΞΑΜΕΝΗ ΑΝΑΛΗΨΗΣ ΠΑΝΟΡΑΜΑΤΟΣ ΔΕΞΑΜΕΝΗ ΚΟΙΝΟΤΙΚΗ ΠΥΛΑΙΑΣ ΔΕΞΑΜΕΝΗ ΕΠΤΑΠΥΡΓΙΟΥ

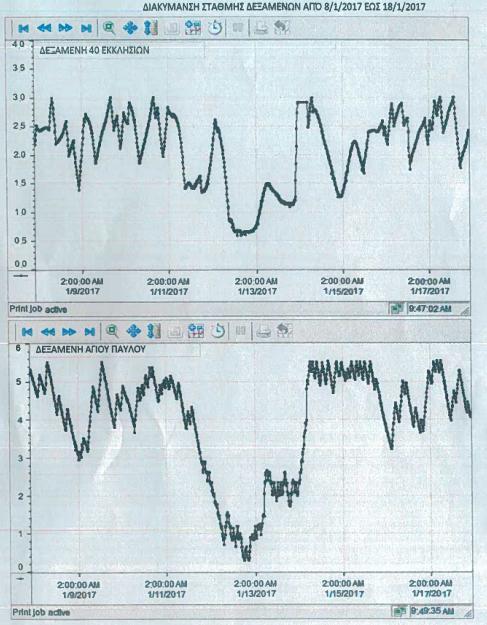

18 Διακυμάνσεις των βασικών δεξαμενών ΔΕΞΑΜΕΝΗ 40 ΕΚΚΛΗΣΙΩΝ ΔΕΞΑΜΕΝΗ ΚΑΥΚΑΣΟΥ ΔΕΞΑΜΕΝΗ ΑΓ. ΠΑΥΛΟΥ ΔΕΞΑΜΕΝΗ ΚΑΛΑΜΑΡΙΑΣ

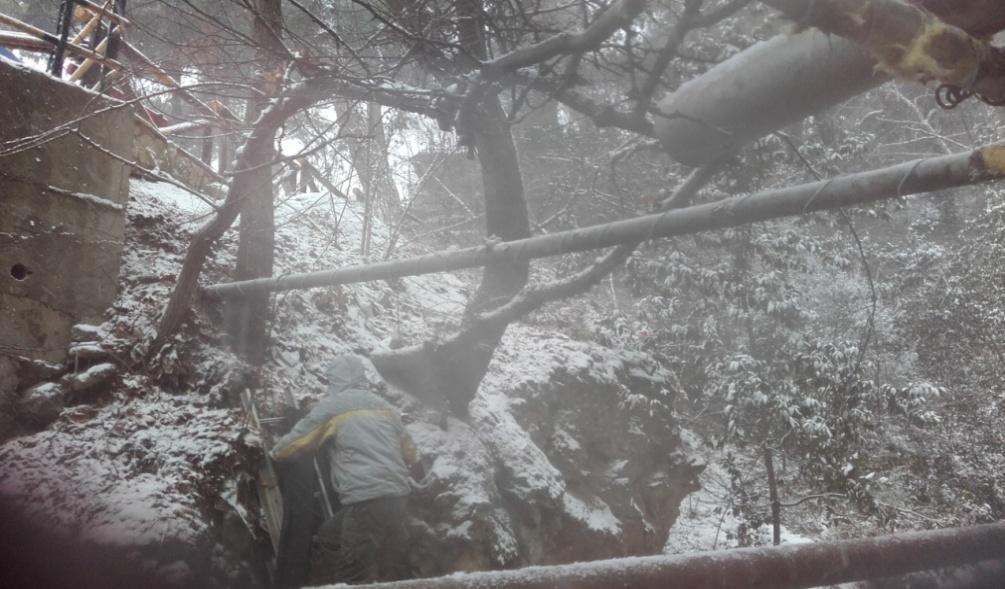

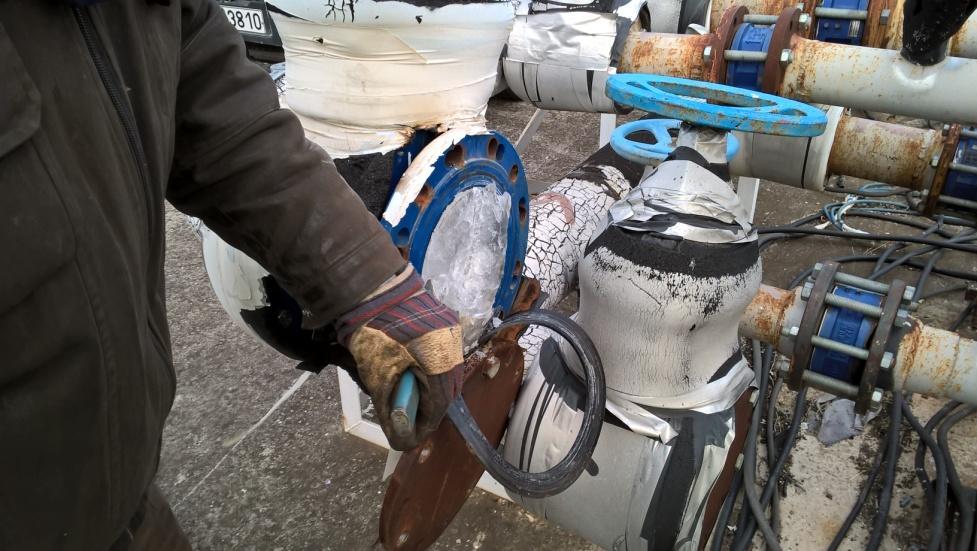

19 Αποκαταστάσεις διαρροών 5 ον Σε ότι αφορά τις αποκαταστάσεις των διαρροών, αυτές ήταν ως επι το πλείστον αντικαταστάσεις υδρομέτρων, διακοπτών - βανών, εξωτερικών διακλαδώσεων, κρουνών πυρόσβεσης, αντικατάσταση σπασίματος ραγίσματος ελάχιστων αγωγών. Ενδιαφέρον παρουσίασε μόνον η περίπτωση ξεπαγώματος καταθλιπτικών αγωγών (ευρισκόμενων εκτός εδάφους) των αντλιοστασίων <<Καρύδια>> και Αγ. Παρασκευής στο Ωραιόκαστρο όπου τοποθετήθηκαν, ευθύς εξ αρχής, θερμαντικές αντιστάσεις (κορδόνι) ισχύος 40 w/m και 20 w/m σε περιορισμένα μήκη αυτών (αγωγών).

20 ΣΥΜΠΕΡΑΣΜΑΤΑ Κλείνοντας μπορούμε να πούμε ότι τα προβλήματα που δημιουργήθηκαν από τον συγκεκριμένο παγετό θα μπορούσαν να είχαν περιορισθεί, όχι εξαλειφθεί, εάν οι καταναλωτές είχαν εγκαίρως, πριν την έναρξη των έντονων καιρικών φαινομένων, φροντίσει να προστατεύσουν-μονώσουν τις εσωτερικές σωληνώσεις (συμπεριλαμβάνονται οι σωλήνες ατομικής θέρμανσης) και τα υδρόμετρα τους με κατάλληλα υλικά (υαλοβάμβακας, Armaflex, έστω και μάλλινα υφάσματα). Επιπλέον και τελείως θεωρητικά η συγκεκριμένη δημιουργηθείσα κατάσταση θα μπορούσε να αντιμετωπιστεί εάν υπήρχε μια επιπλέον δεξαμενή αποθήκευσης νερού, όγκου 85000m 3, η οποία θα ήταν φυσικά γεμάτη πριν την έναρξη του παγετού και θα πληρώνονταν επί έξι ημέρες (από 11-16/1/2017 ) συνεχώς. Αλλά ακόμα και σε αυτή την περίπτωση, δηλαδή της «τροφοδοσίας των διαρροών» των καταναλωτών, οι εγκαταστάσεις και κυρίως οι πηγές υδροδότησης της πόλης θα έφταναν και πάλι στα όρια τους, πράγμα το οποίο πρέπει να αποφεύγουμε. Επομένως η πρόληψη εκ μέρους όλων μας (Υπηρεσίες ΕΥΑΘ, καταναλωτές) είναι σαφέστατα προτιμότερη και απαιτητή.
