Ηλεκτρική Ενέργεια: Συστήματα Συμψηφισμού στην Κύπρο. Δρ. Βενιζέλος Ευθυμίου

Transcript

1 Ηλεκτρική Ενέργεια: Συστήματα Συμψηφισμού στην Κύπρο Δρ. Βενιζέλος Ευθυμίου

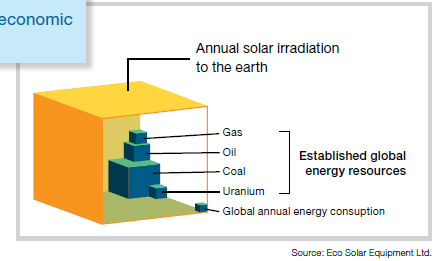

2 Τα ενεργειακά αποθέματα της γης και το ηλιακό δυναμικό. 21 Σεπτεμβρίου

3 Γραφική παράσταση της αξίας συλλεκτών φωτοβολταϊκών Οι τιμές των συλλεκτών φεύγουν από την γραφική παράσταση της μάθησης: Οι τιμές που αναμένονταν το είναι ήδη μαζί μας! 21 Σεπτεμβρίου

4 Ηλεκτρική Ενέργεια από ΦΒ συστήματα οροφής. 21 Σεπτεμβρίου

5 Συνδεσμολογία των έξυπνων μετρητών για αμφίδρομη ροή ενέργειας και συμψηφισμό! 21 Σεπτεμβρίου

6 Ένα τυχαίο απόγευμα 21 Σεπτεμβρίου

7 Όροι σύνδεσης με το ηλεκτρικό δίκτυο Για μικρά συστήματα με διατίμηση συμψηφισμού και για συστήματα αυτοπαραγωγής δεν προκύπτει επέκταση δικτύου και ισχύουν τα εξής: Μικρά συστήματα 20 kwp 250 Πιο μεγάλα συστήματα μέχρι και kwp Για εμπορικά συστήματα που χρειάζεται επέκταση δικτύου γίνεται αίτηση στους Διαχειριστές ανάλογα με το επίπεδο της αιτούμενης παραγωγής και θα χρεωθούν 100% του κόστους δικτύου για να ικανοποιηθεί το επίπεδο της προτεινόμενης παραγωγής 150 για προκαταρκτικούς όρους 5% με την αποδοχή των προκαταρκτικών όρων 21 Σεπτεμβρίου

8 Χρονική δέσμευση των Διαχειριστών Για αιτήσεις που δεν χρειάζεται επέκταση του δικτύου οι Διαχειριστές δεσμεύονται με τα πιο κάτω χρονοδιάγραμμα υλοποίησης της σύνδεσης: Έκδοση προκαταρκτικών όρων 7 εργάσιμες μέρες Έκδοση τελικών όρων 7 εργάσιμες μέρες Με την αποδοχή των τελικών όρων να υπογράφεται και η σύμβαση με την ΑΗΚ για να αποφεύγεται άλλη επίσκεψη του ιδιοκτήτη παραγωγού Μικρά: Υποβολή σχεδίων για έλεγχο 15 εργ. μέρες Μεγάλα: Υποβολή σχεδίων για έλεγχο 25 εργ. μέρες 21 Σεπτεμβρίου

9 Αρχιτεκτονική συστήματος έξυπνων μετρητών Smart Metering System Architecture based on OPEN Meter Architecture Local Area Network (LAN) Local O&M Device Access Network Wide Area Network (WAN) / Backhaul MUMI2 Water Meter / Gas Meter Local O&M Device MI3 MUMI1 MI4 MI5 End Customer Devices Electricity Meter / Comms Hub Home Area Network (HAN) MI1 MI2 CI1 Local O&M Device CI3 Concentrator CI2 SI2 Central system SI1 SI3 Back office Systems Load control In Home Display Smart appliances Microgeneration Etc. CI4 Substation Devices Consumer Home MV/LV substation or Pole Mounted Transformer HV/MV Substation EAC Office 21 Σεπτεμβρίου

10 Αρχιτεκτονική τηλεπικοινωνιακού συστήματος ΑΜΙ Telecommunication Options recommended for EAC s Smart Metering / Smart Grid GPRS / UMTS SI1-a SI2 Public Wireless Provider CytaMobile Vodafone MTN Cyprus GPRS / UMTS Internet MPLS Consumer Home MV/LV substation / Pole Mounted Transformer HV/MV substation EAC Office In Home Device(s) Bluetooth MI5 ZigBee 4 WiFi MI2 Electricity Meter MI4 MI1 Narrowband PLC CI1 CI2-a Concentrator Concentrator Concentrator CI2-b BPL Narrowband PLC Switch / Router Microwave Fibre SI1-b SI2, SI1-a Central System IEEE ZigBee WiFi Zigbee WiFi Fibre Water Meter Smart Grid Device(s) xdsl MPLS Public Fixed Line Provider End-user private EAC Operated Public Wireless CYTA OTENet Telecom PrimeTel CableNet Public Fixed Line 21 Σεπτεμβρίου

11 Αρχιτεκτονική Συστήματος ΑΜΙ Customer Portal (Self-service web interface) Customer Care & Billing (CC&B) Call Center Consumption, billing data on demand Turn on / off meter reads Account definition, meter configuration Meter diagnostic flags, revenue integrity issues Meter connect / disconnect Request / response for on demand Meter reads Load management Meter Data Collection Systems Meter Data Management System (MDMS) Meter Data Storage Validation, Estimation Security Remote diagnostics / Firmware upgrade Meter connect / disconnect Remote reading MV90 Viena Meter exchange information Meter type, location, installation date, etc Customer to transformer / network mapping Outage Management Load profile data Demand response / load management Power Quality Fraud detection, Outage detection New Communications Metering Point Asset Management GIS SCADA Outage Management Power Quality Monitoring Performance reporting Existing Applications New Systems Meter Data IT Data between Systems Workflow management Contract Management Inventory Management 21 Σεπτεμβρίου

12 Η αξία των προφίλ σε συνθήκες διασπαρμένης παραγωγής Είναι σημαντικό όπως διαμορφωθούν συστήματα για ακριβή πρόβλεψη της παραγόμενης ενέργειας και της ζήτησης. Η ανάπτυξη τέτοιων συστημάτων που ομαδοποιούν κατηγορίες καταναλωτών και παραγωγών δημιουργούν τις προϋποθέσεις οικονομικότερων λύσεων για αποτελεσματική διαχείριση του ηλεκτρικού συστήματος χωρίς να χάνεται η ευελιξία και η ακρίβεια για βέλτιστη διαχείριση των μονάδων παραγωγής προς ικανοποίηση της ζήτησης. 21 Σεπτεμβρίου

13 Χειμερινό προφίλ οικιστικών καταναλωτών 21 Σεπτεμβρίου

14 Καλοκαιρινό προφίλ οικιστικών καταναλωτών 21 Σεπτεμβρίου

15 21 Σεπτεμβρίου

16 Αξιόπιστα προφίλ μονάδων παραγωγής Αξιόπιστα προφίλ κατηγοριών παραγωγών μπορούν να δημιουργηθούν με τη χρήση διεσπαρμένων αισθητήρων (υγρασίας, θερμοκρασίας, ηλιακής ακτινοβολίας κλπ), ιστορικών δεδομένων και πραγματικές μετρήσεις από έξυπνους μετρητές σε κατάλληλα επιλεγμένες παραγωγικές μονάδες, επιπρόσθετους από τους έξυπνους μετρητές που θα συνδέονται στο σημείο σύνδεσης των παραγωγών με το δίκτυο του ΔΣΔ. 21 Σεπτεμβρίου

17 Υφιστάμενη Οδηγία: ΚΕ1/33/2011 Προστασία Ροής Ρεύματος από Φωτοβολταικό (RCD Type B) 2 Μετρητές 21 Σεπτεμβρίου Αυτόματα Πελάτη 17

18 17 η Έκδοση Κανονισμών Requirements for Electrical Installations 17 th Edition (BS 7671:2008): 18

19 DIN VDE (IEC :2002) 19

20 Κώδικας Πρακτικής Ιούλιος 2013: Προστασία Ροής Ρεύματος από Φωτοβολταικό (RCD Type B) 1 Μετρητής (Net Metering) 2 Αυτόματα Πελάτη 21 Σεπτεμβρίου

21 Πρόταση Αλλαγών Κώδικα Πρακτικής: Προστασία Ροής Ρεύματος από Φωτοβολταικό (RCD Type Α ή B) Προδιαγραφές Μετατροπέα : 1. VDE-AR-4105: IEC IEC IEC Μετρητής (Net Metering) 1 Κύριο Αυτόματο Πελάτη 21 Σεπτεμβρίου Διακόπτες Πελάτη 21

22 Η 2 η Επιλογή για μονοφασική παροχή 21 Σεπτεμβρίου

23 Πρόταση Αλλαγών Κώδικα Πρακτικής: Προστασία Ροής Ρεύματος από Φωτοβολταικό (RCD Type Α ή B) 1 Μετρητής (Net Metering) 2 Διακόπτες 1 Κύριο Αυτόματο Πελάτη Πελάτη 21 Σεπτεμβρίου

24 Η 2 η επιλογή για 3φασική παροχή 21 Σεπτεμβρίου

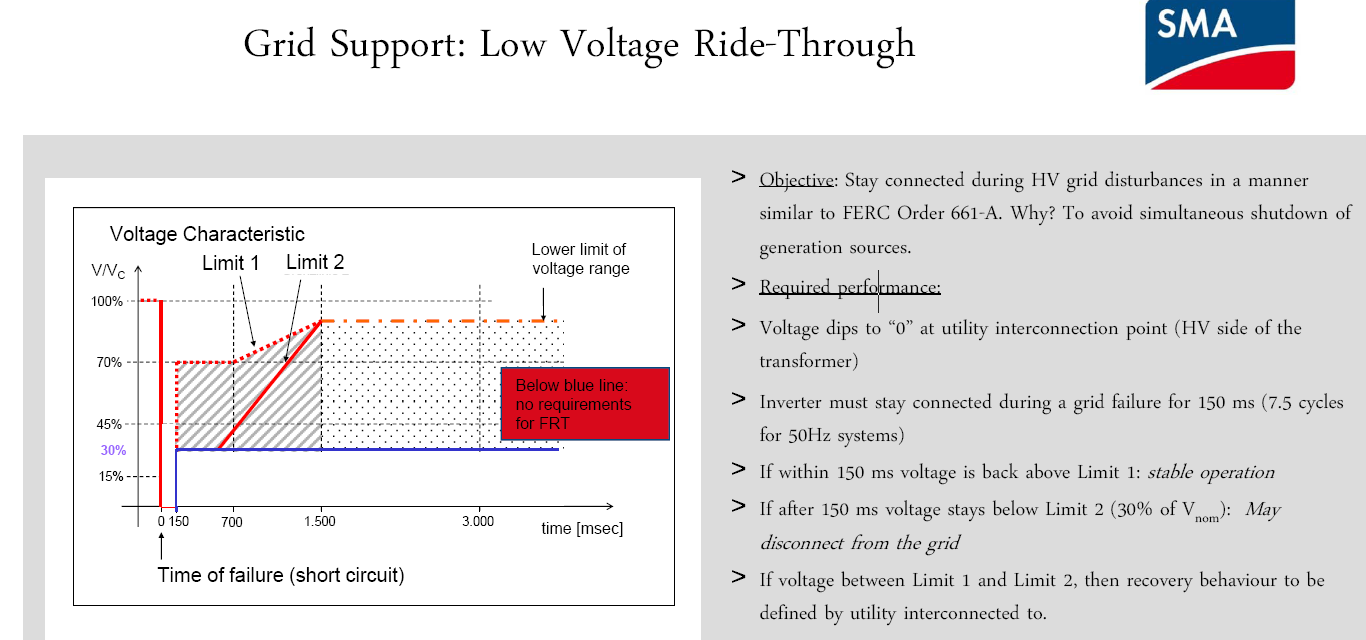

25 Υποστήριξη της χαμηλής τάσης 21 Σεπτεμβρίου

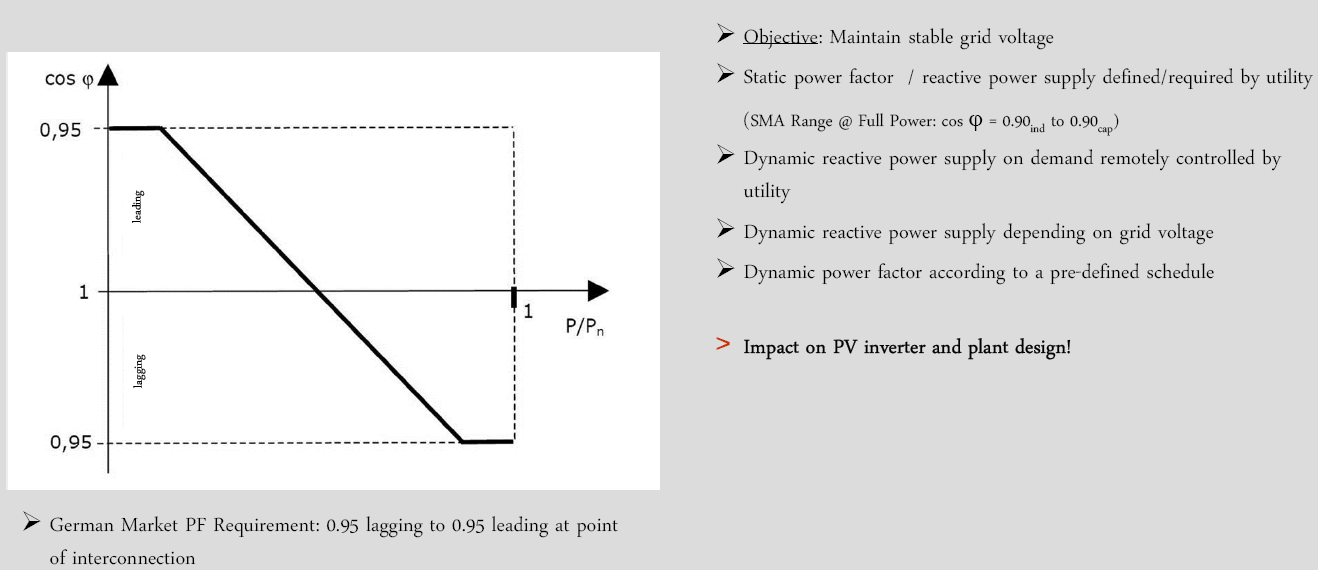

26 Ανάγκες σε άεργο ισχύ 21 Σεπτεμβρίου

27 Χρήσεις συστημάτων αποθήκευσης 21 Σεπτεμβρίου

28 Συστήματα αποθήκευσης και ΑΠΕ 21 Σεπτεμβρίου

29 Τα συστήματα αποθήκευσης αναπτύσσονται και εξελίσσονται Improvement in costs and performance of battery technolo-gies will continue, with Li-ion showing the largest potential CAPEX /kwh capacity Li ion Li ion Molten Salt Salt Molten Lead- Lead- Salt Acid Acid Li ion 1 Lead- Acid 2,000 4,000 6,000 8,000 10,000 >10,000 Cycle life 1 LFP/C Chemistry; based on costs for automotive applications 29 SOURCE: ESA; McKinsey

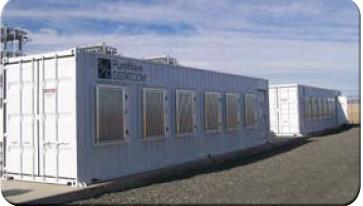

30 DSTATCOM για διόρθωση της τάσης και της συχνότητας 21 Σεπτεμβρίου

31 ΔΣΔ διευκολύνει την Αγορά 21 Σεπτεμβρίου
