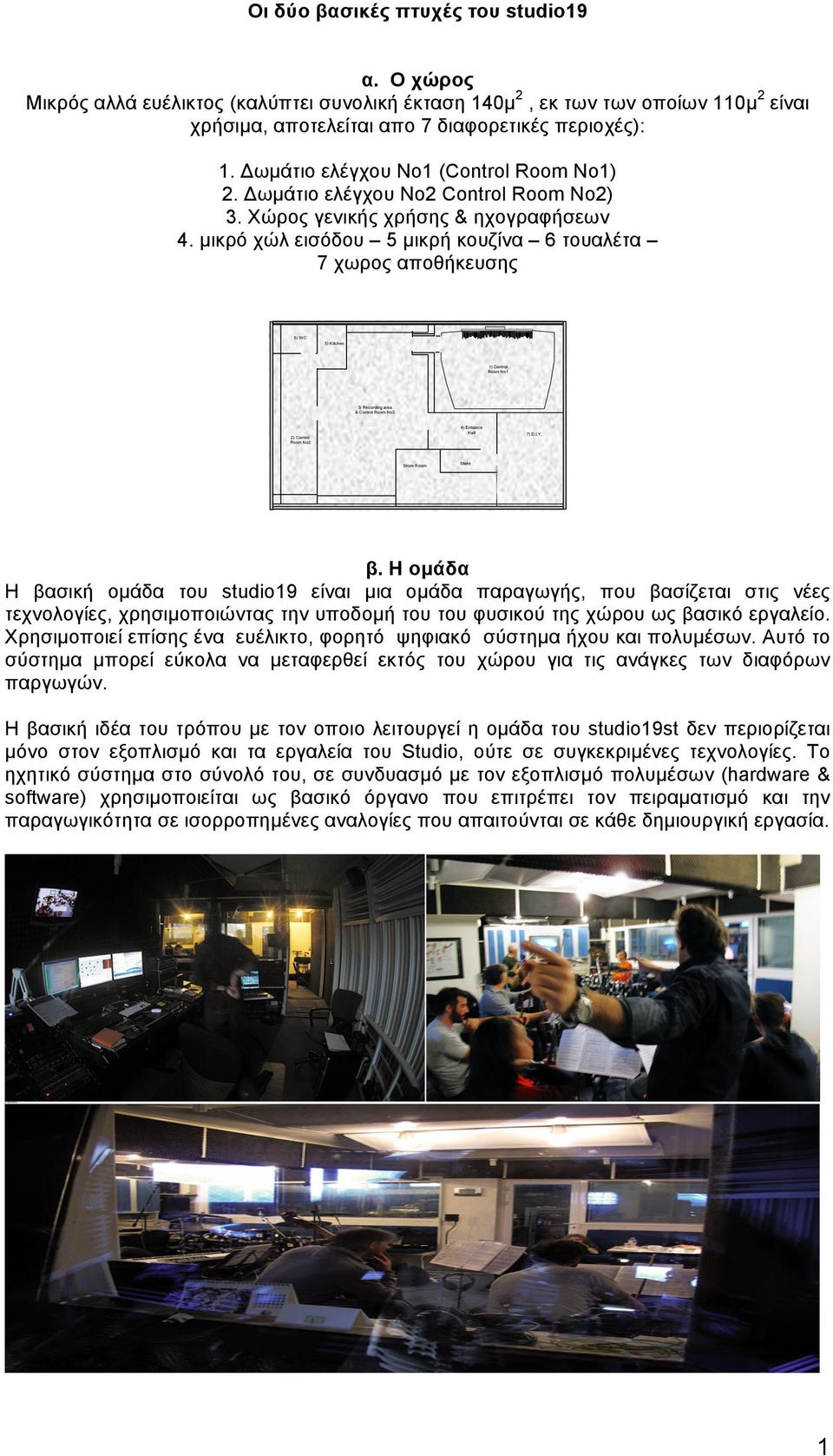

1 gsdfgsdfgsfdg Οι δύο βασικές πτυχές του studio19 α. Ο χώρος Μικρός αλλά ευέλικτος (καλύπτει συνολική έκταση 140µ 2, εκ των των οποίων 110µ 2 είναι χρήσιµα, αποτελείται απο 7 διαφορετικές περιοχές): 1. Δωµάτιο ελέγχου Νο1 (Control Room No1) 2. Δωµάτιο ελέγχου Νο2 Control Room No2) 3. Χώρος γενικής χρήσης & ηχογραφήσεων 4. µικρό χώλ εισόδου 5 µικρή κουζίνα 6 τουαλέτα 7 χωρος αποθήκευσης 5) Kitchen 1) Control Room No1 3) Recording area & Control Room No3 2) Control Room Νο2 4) Entrance Hall 7) D.I.Y. Store Room Stairs β. Η οµάδα Η βασική οµάδα του studio19 είναι µια οµάδα παραγωγής, που βασίζεται στις νέες τεχνολογίες, χρησιµοποιώντας την υποδοµή του του φυσικού της χώρου ως βασικό εργαλείο. Χρησιµοποιεί επίσης ένα ευέλικτο, φορητό ψηφιακό σύστηµα ήχου και πολυµέσων. Αυτό το σύστηµα µπορεί εύκολα να µεταφερθεί εκτός του χώρου για τις ανάγκες των διαφόρων παργωγών. Η βασική ιδέα του τρόπου µε τον οποιο λειτουργεί η οµάδα του studio19st δεν περιορίζεται µόνο στον εξοπλισµό και τα εργαλεία του Studio, ούτε σε συγκεκριµένες τεχνολογίες. Το ηχητικό σύστηµα στο σύνολό του, σε συνδυασµό µε τον εξοπλισµό πολυµέσων (hardware & software) χρησιµοποιείται ως βασικό όργανο που επιτρέπει τον πειραµατισµό και την παραγωγικότητα σε ισορροπηµένες αναλογίες που απαιτούνται σε κάθε δηµιουργική εργασία. 1

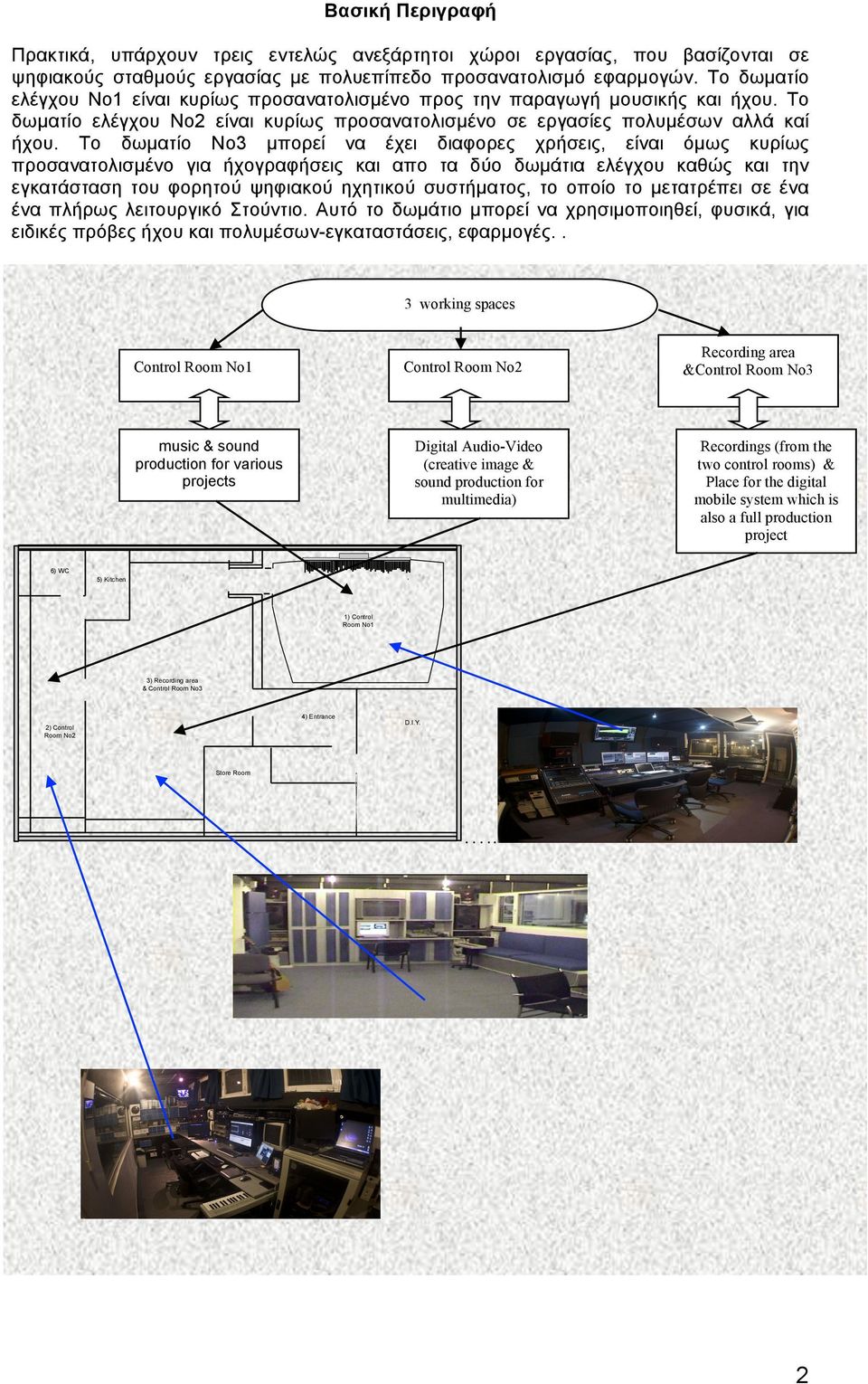

2 Βασική Περιγραφή Πρακτικά, υπάρχουν τρεις εντελώς ανεξάρτητοι χώροι εργασίας, που βασίζονται σε ψηφιακούς σταθµούς εργασίας µε πολυεπίπεδο προσανατολισµό εφαρµογών. Το δωµατίο ελέγχου Νο1 είναι κυρίως προσανατολισµένο προς την παραγωγή µουσικής και ήχου. Το δωµατίο ελέγχου Νο2 είναι κυρίως προσανατολισµένο σε εργασίες πολυµέσων αλλά καί ήχου. Το δωµατίο Νο3 µπορεί να έχει διαφορες χρήσεις, είναι όµως κυρίως προσανατολισµένο για ήχογραφήσεις και απο τα δύο δωµάτια ελέγχου καθώς και την εγκατάσταση του φορητού ψηφιακού ηχητικού συστήµατος, το οποίο το µετατρέπει σε ένα ένα πλήρως λειτουργικό Στούντιο. Αυτό το δωµάτιο µπορεί να χρησιµοποιηθεί, φυσικά, για ειδικές πρόβες ήχου και πολυµέσων-εγκαταστάσεις, εφαρµογές.. 3 working spaces Control Room No1 Control Room No2 Recording area &Control Room No3 music & sound production for various projects Δωµάτιο Digital Audio-Video ελέγχου Νο2 (creative image & sound production for multimedia) Recordings (from the two control rooms) & Place for the digital mobile system which is also a full production project 5) Kitchen 1) Control Room No1 3) Recording area & Control Room No3 2) Control Room No2 4) Entrance D.I.Y. Store Room.. 2

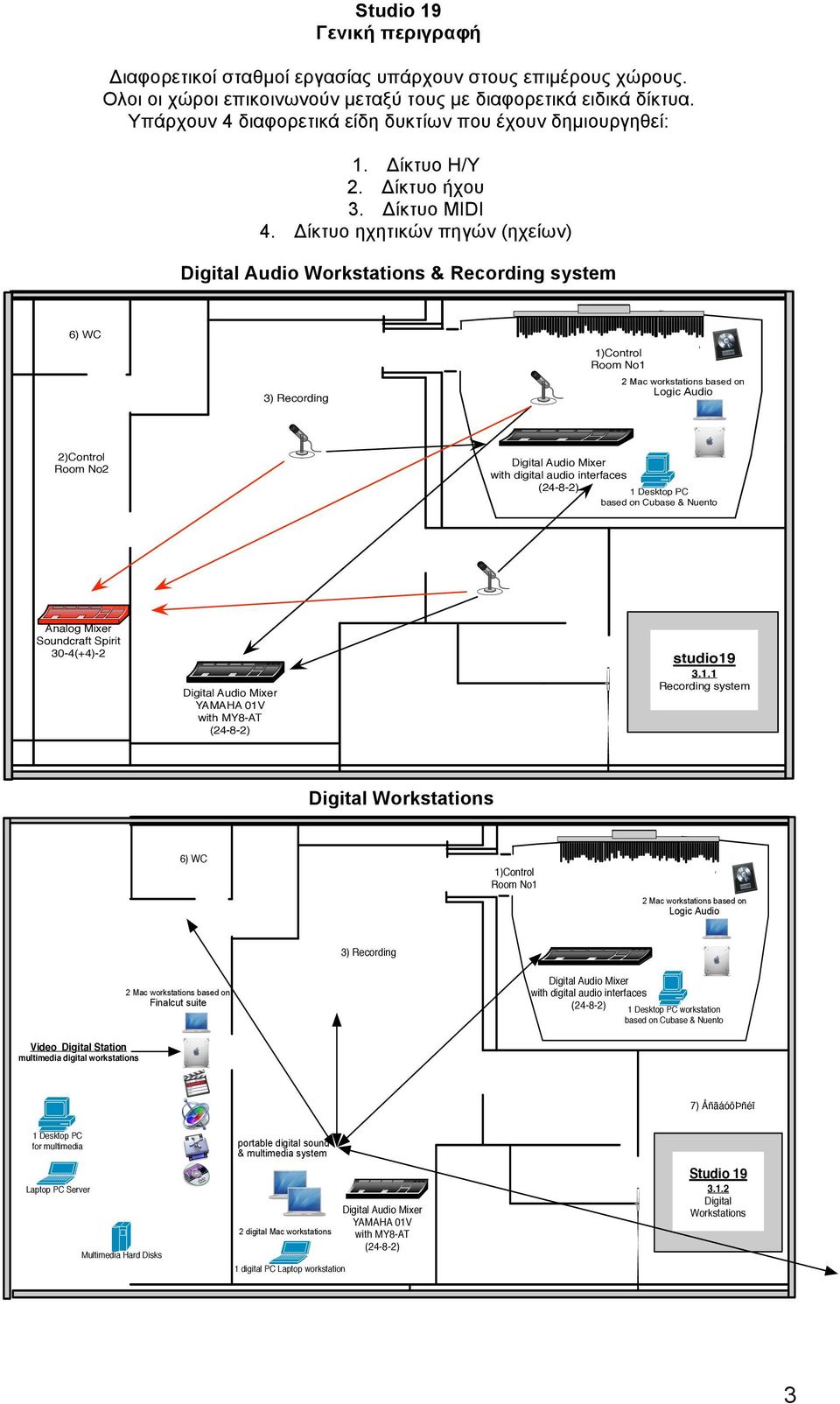

3 Studio 19 Γενική περιγραφή Διαφορετικοί σταθµοί εργασίας υπάρχουν στους επιµέρους χώρους. Ολοι οι χώροι επικοινωνούν µεταξύ τους µε διαφορετικά ειδικά δίκτυα. Υπάρχουν 4 διαφορετικά είδη δυκτίων που έχουν δηµιουργηθεί: 1. Δίκτυο Η/Υ 2. Δίκτυο ήχου 3. Δίκτυο MIDI 4. Δίκτυο ηχητικών πηγών (ηχείων) Digital Audio Workstations & Recording system 1)Control Room No1 2 Mac workstations based on Logic Audio 3) Recording 2)Control Room No2 Digital Audio Mixer with digital audio interfaces (24-8-2) 1 Desktop PC based on Cubase & Nuento Analog Mixer Soundcraft Spirit 30-4(+4)-2 studio Recording system Digital Audio Mixer YAMAHA 01V with MY8-AT (24-8-2) Digital Workstations 1)Control Room No1 2 Mac workstations based on Logic Audio 3) Recording Digital Audio Mixer with digital audio interfaces (24-8-2) 1 Desktop PC workstation 2 Mac workstations based on Finalcut suite based on Cubase & Nuento Video Digital Station multimedia digital workstations 7) ÅñãáóôÞñéï 1 Desktop PC for multimedia portable digital sound & multimedia system Studio 19 Laptop PC Server 2 digital Mac workstations Multimedia Hard Disks Digital Audio Mixer YAMAHA 01V with MY8-AT (24-8-2) Digital Workstations 1 digital PC Laptop workstation 3

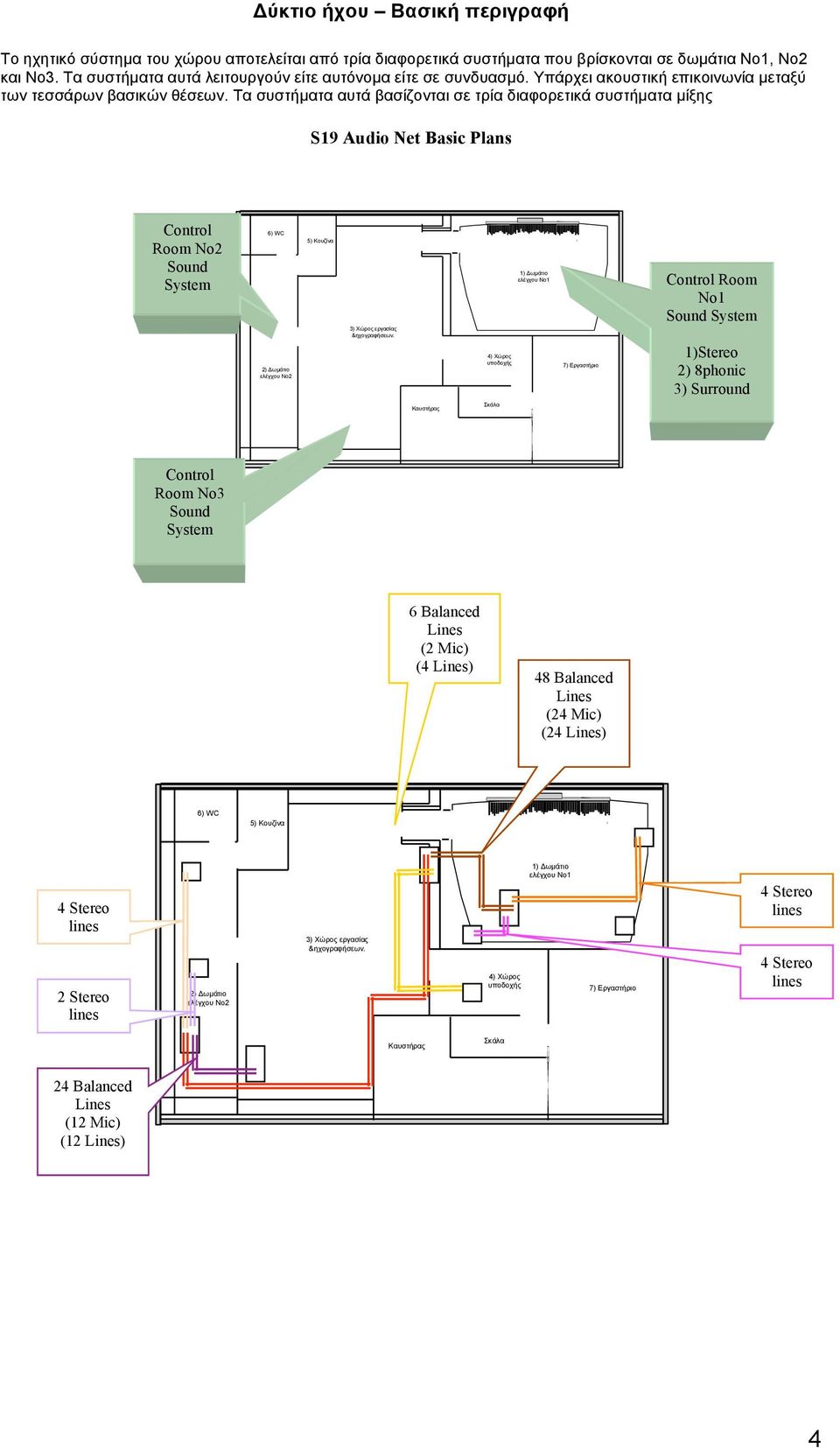

4 Δύκτιο ήχου Βασική περιγραφή Το ηχητικό σύστηµα του χώρου αποτελείται από τρία διαφορετικά συστήµατα που βρίσκονται σε δωµάτια Νο1, Νο2 και Νο3. Τα συστήµατα αυτά λειτουργούν είτε αυτόνοµα είτε σε συνδυασµό. Υπάρχει ακουστική επικοινωνία µεταξύ των τεσσάρων βασικών θέσεων. Τα συστήµατα αυτά βασίζονται σε τρία διαφορετικά συστήµατα µίξης S19 Audio Net Basic Plans Control Room No2 Sound System 2) Δωµάτιο ελέγχου Νο2 5) Κουζίνα 3) Χώρος εργασίας &ηχογραφήσεων. 1) Δωµάτιο ελέγχου Νο1 4) Χώρος υποδοχής 7) Εργαστήριο Control Room No1 Sound System 1)Stereo 2) 8phonic 3) Surround Καυστήρας Σκάλα Control Room No3 Sound System 1)Stereo 6 Balanced Lines (2 Mic) (4 Lines) 48 Balanced Lines (24 Mic) (24 Lines) 5) Κουζίνα 4 Stereo lines 2 Stereo lines 2) Δωµάτιο ελέγχου Νο2 3) Χώρος εργασίας &ηχογραφήσεων. 4) Χώρος υποδοχής 1) Δωµάτιο ελέγχου Νο1 7) Εργαστήριο 4 Stereo lines 4 Stereo lines Καυστήρας Σκάλα 24 Balanced Lines ( Mic) ( Lines) 4

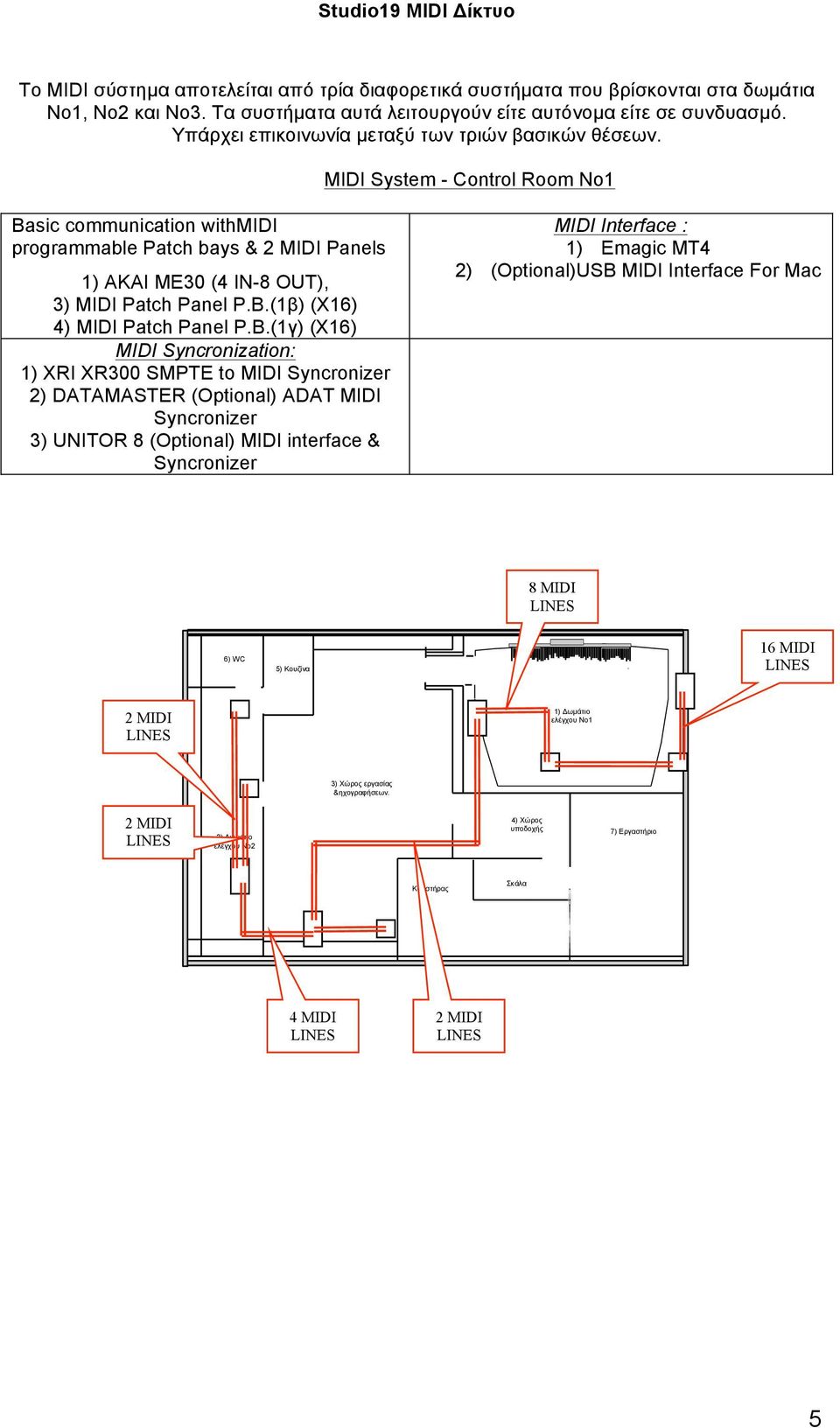

5 Studio19 MIDI Δίκτυο Το MIDI σύστηµα αποτελείται από τρία διαφορετικά συστήµατα που βρίσκονται στα δωµάτια Νο1, Νο2 και Νο3. Τα συστήµατα αυτά λειτουργούν είτε αυτόνοµα είτε σε συνδυασµό. Υπάρχει επικοινωνία µεταξύ των τριών βασικών θέσεων. MIDI System - Control Room Νο1 Basic communication withmidi programmable Patch bays & 2 MIDI Panels 1) AKAI ME30 (4 IN-8 OUT), 3) MIDI Patch Panel P.B.(1β) (Χ16) 4) MIDI Patch Panel P.B.(1γ) (Χ16) MIDI Syncronization: 1) XRI XR300 SMPTE to MIDI Syncronizer 2) DATAMASTER () ADAT MIDI Syncronizer 3) UNITOR 8 () MIDI interface & Syncronizer MIDI Interface : 1) Emagic MT4 2) ()USB MIDI Interface For Mac 8 MIDI LINES 5) Κουζίνα 16 MIDI LINES 2 MIDI LINES 1) Δωµάτιο ελέγχου Νο1 3) Χώρος εργασίας &ηχογραφήσεων. 2 MIDI LINES 2) Δωµάτιο ελέγχου Νο2 4) Χώρος υποδοχής 7) Εργαστήριο Καυστήρας Σκάλα 4 MIDI LINES 2 MIDI LINES 5

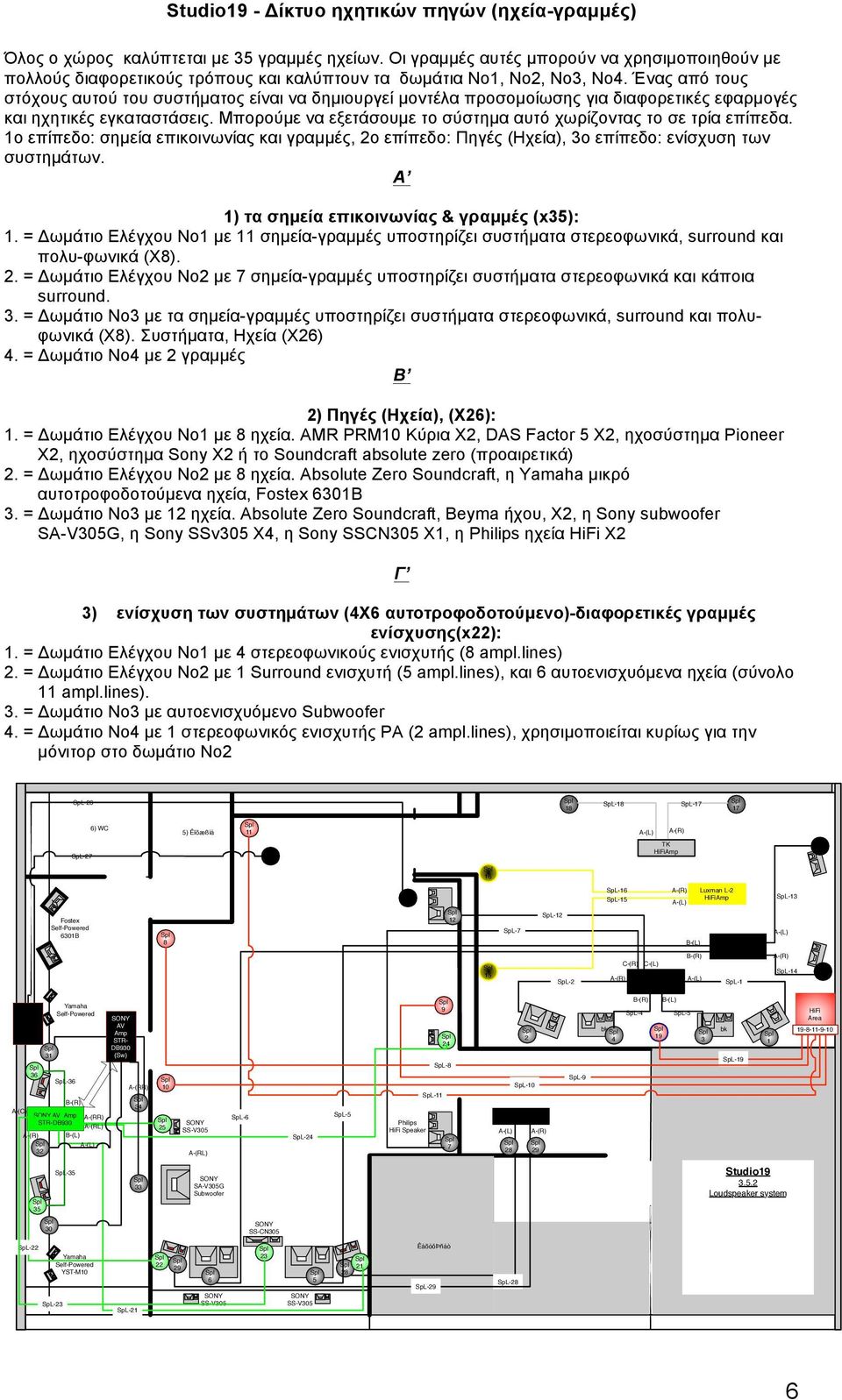

6 f Studio19 - Δίκτυο ηχητικών πηγών (ηχεία-γραµµές) Όλος ο χώρος καλύπτεται µε 35 γραµµές ηχείων. Οι γραµµές αυτές µπορούν να χρησιµοποιηθούν µε πολλούς διαφορετικούς τρόπους και καλύπτουν τα δωµάτια Νο1, Νο2, Νο3, Νο4. Ένας από τους στόχους αυτού του συστήµατος είναι να δηµιουργεί µοντέλα προσοµοίωσης για διαφορετικές εφαρµογές και ηχητικές εγκαταστάσεις. Μπορούµε να εξετάσουµε το σύστηµα αυτό χωρίζοντας το σε τρία επίπεδα. 1ο επίπεδο: σηµεία επικοινωνίας και γραµµές, 2ο επίπεδο: Πηγές (Ηχεία), 3ο επίπεδο: ενίσχυση των συστηµάτων. Α 1) τα σηµεία επικοινωνίας & γραµµές (x35): 1. = Δωµάτιο Ελέγχου Νο1 µε 11 σηµεία-γραµµές υποστηρίζει συστήµατα στερεοφωνικά, surround και πολυ-φωνικά (Χ8). 2. = Δωµάτιο Ελέγχου Νο2 µε 7 σηµεία-γραµµές υποστηρίζει συστήµατα στερεοφωνικά και κάποια surround. 3. = Δωµάτιο Νο3 µε τα σηµεία-γραµµές υποστηρίζει συστήµατα στερεοφωνικά, surround και πολυφωνικά (Χ8). Συστήµατα, Ηχεία (Χ26) 4. = Δωµάτιο Νο4 µε 2 γραµµές Β 2) Πηγές (Ηχεία), (X26): 1. = Δωµάτιο Ελέγχου Νο1 µε 8 ηχεία. AMR PRM10 Κύρια X2, DAS Factor 5 X2, ηχοσύστηµα Pioneer X2, ηχοσύστηµα Sony X2 ή το Soundcraft absolute zero (προαιρετικά) 2. = Δωµάτιο Ελέγχου Νο2 µε 8 ηχεία. Absolute Zero Soundcraft, η Yamaha µικρό αυτοτροφοδοτούµενα ηχεία, Fostex 6301B 3. = Δωµάτιο Νο3 µε ηχεία. Absolute Zero Soundcraft, Beyma ήχου, X2, η Sony subwoofer SA-V305G, η Sony SSv305 X4, η Sony SSCN305 X1, η Philips ηχεία HiFi X2 Γ 3) ενίσχυση των συστηµάτων (4Χ6 αυτοτροφοδοτούµενο)-διαφορετικές γραµµές ενίσχυσης(x22): 1. = Δωµάτιο Ελέγχου Νο1 µε 4 στερεοφωνικούς ενισχυτής (8 ampl.lines) 2. = Δωµάτιο Ελέγχου Νο2 µε 1 Surround ενισχυτή (5 ampl.lines), και 6 αυτοενισχυόµενα ηχεία (σύνολο 11 ampl.lines). 3. = Δωµάτιο Νο3 µε αυτοενισχυόµενο Subwoofer 4. = Δωµάτιο Νο4 µε 1 στερεοφωνικός ενισχυτής PA (2 ampl.lines), χρησιµοποιείται κυρίως για την µόνιτορ στο δωµάτιο Νο2 SpL SpL-18 SpL ) Êïõæßíá 11 SpL TK HiFiAmp f 26 SpL-16 SpL-15 Luxman L-2 HiFiAmp SpL-13 Fostex Self-Powered 6301B 8 15 SpL-7 SpL- SpL-2 C-(R) C-(L) Yamaha Amp MX-70 B-(L) B-(R) Pioneer SA620 HiFiAmp SpL-1 SpL Yamaha Sony Self-Powered Amp AV Area Amp STR- DB (Sw) 36 SpL-36 A-(RR) B-(R) 34 A-(C) AV Amp A-(RR) STR-DB930 A-(RL) B-(L) SS-V305 A-(RL) SpL-6 SpL-24 SpL SpL-8 SpL-11 Philips HiFi Speaker 7 2 SpL-10 Crown Amp CSL SpL-9 bk 4 B-(R) B-(L) SpL-4 SpL bk SpL-19 1 HiFi Area SpL SA-V305G Subwoofer Studio Loudspeaker system 30 SS-CN305 SpL-22 Yamaha Self-Powered YST-M10 SpL-23 SpL SS-V SS-V ÊáõóôÞñáò SpL-29 SpL-28 6

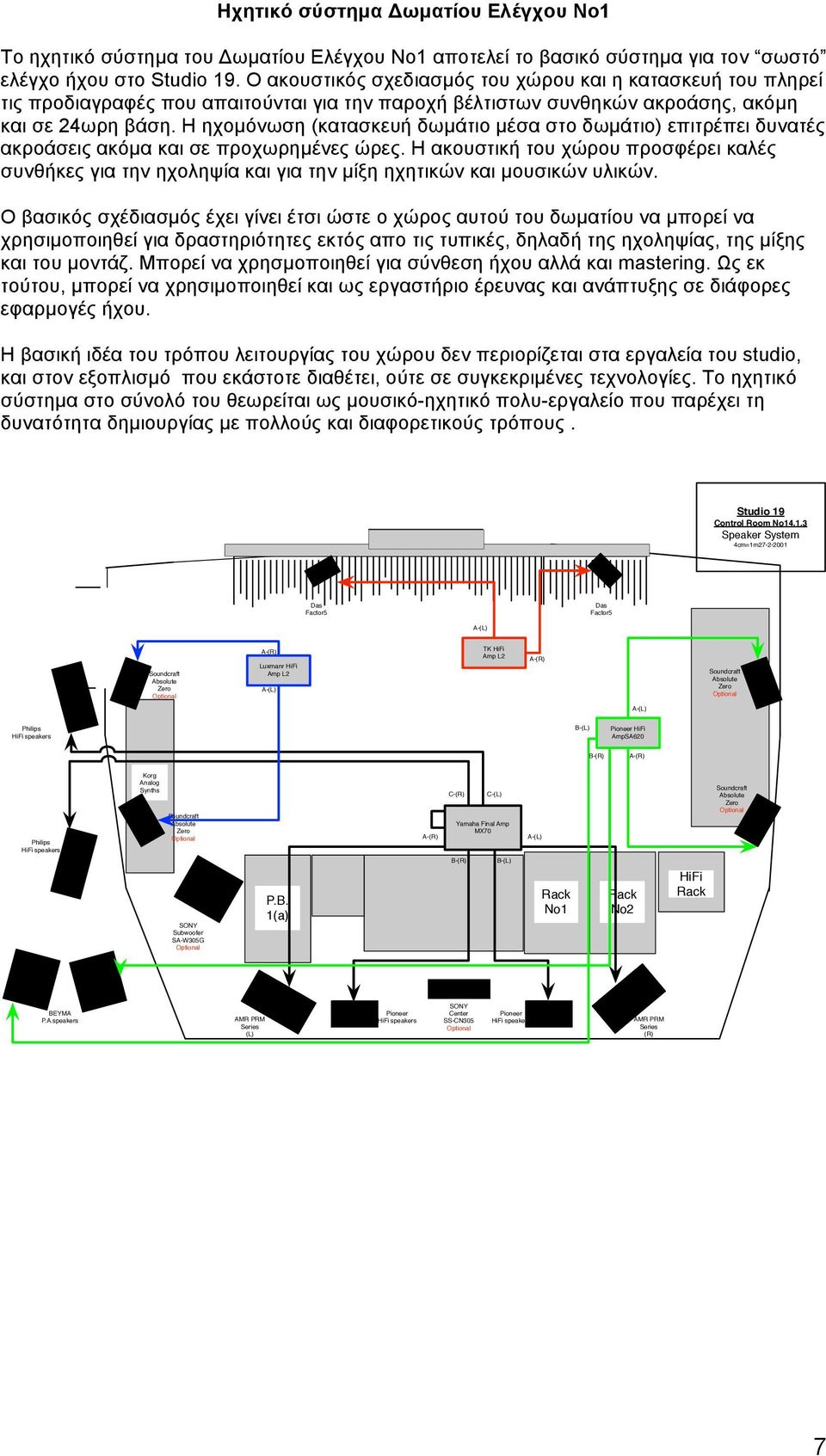

7 Ηχητικό σύστηµα Δωµατίου Ελέγχου Νο1 Το ηχητικό σύστηµα του Δωµατίου Ελέγχου Νο1 αποτελεί το βασικό σύστηµα για τον σωστό ελέγχο ήχου στο Studio 19. Ο ακουστικός σχεδιασµός του χώρου και η κατασκευή του πληρεί τις προδιαγραφές που απαιτούνται για την παροχή βέλτιστων συνθηκών ακροάσης, ακόµη και σε 24ωρη βάση. Η ηχοµόνωση (κατασκευή δωµάτιο µέσα στο δωµάτιο) επιτρέπει δυνατές ακροάσεις ακόµα και σε προχωρηµένες ώρες. Η ακουστική του χώρου προσφέρει καλές συνθήκες για την ηχοληψία και για την µίξη ηχητικών και µουσικών υλικών. Ο βασικός σχέδιασµός έχει γίνει έτσι ώστε ο χώρος αυτού του δωµατίου να µπορεί να χρησιµοποιηθεί για δραστηριότητες εκτός απο τις τυπικές, δηλαδή της ηχοληψίας, της µίξης και του µοντάζ. Μπορεί να χρησµοποιηθεί για σύνθεση ήχου αλλά και mastering. Ως εκ τούτου, µπορεί να χρησιµοποιηθεί και ως εργαστήριο έρευνας και ανάπτυξης σε διάφορες εφαρµογές ήχου. Η βασική ιδέα του τρόπου λειτουργίας του χώρου δεν περιορίζεται στα εργαλεία του studio, και στον εξοπλισµό που εκάστοτε διαθέτει, ούτε σε συγκεκριµένες τεχνολογίες. Το ηχητικό σύστηµα στο σύνολό του θεωρείται ως µουσικό-ηχητικό πολυ-εργαλείο που παρέχει τη δυνατότητα δηµιουργίας µε πολλούς και διαφορετικούς τρόπους. Studio 19 Control Room No Speaker System 4cm=1m Das Factor5 Das Factor5 Soundcraft Absolute Zero Luxmanr HiFi Amp L2 TK HiFi Amp L2 Soundcraft Absolute Zero Philips HiFi speakers B-(L) Pioneer HiFi AmpSA620 B-(R) Philips HiFi speakers Korg Analog Synths Soundcraft Absolute Zero C-(R) C-(L) Yamaha Final Amp MX70 Soundcraft Absolute Zero Subwoofer SA-W305G P.B. 1(a) B-(R) B-(L) Rack No1 Rack No2 HiFi Rack BEYMA P.A.speakers AMR PRM Series (L) Pioneer HiFi speakers Center SS-CN305 Pioneer HiFi speakers AMR PRM Series (R) 7

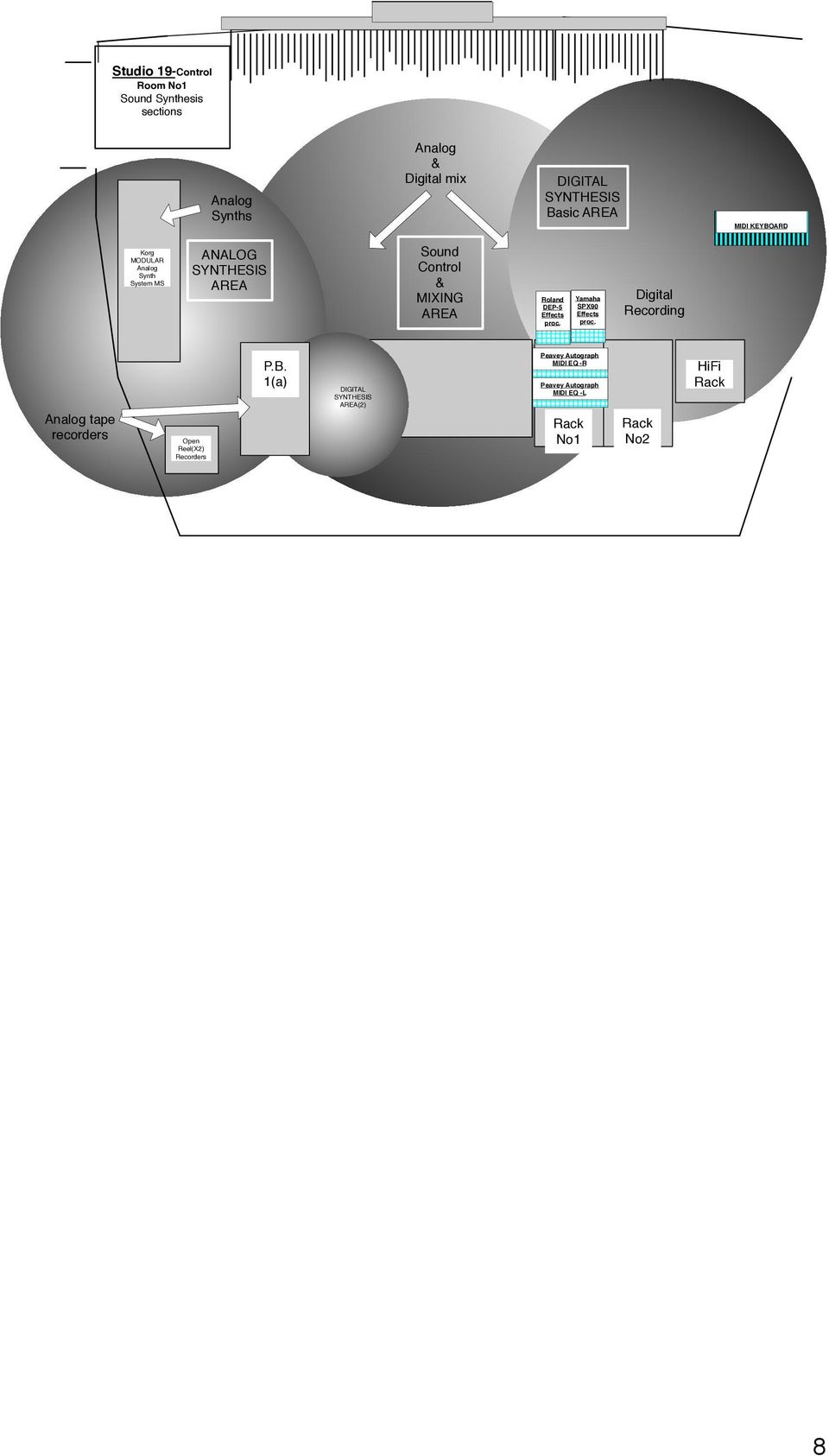

8 Studio 19-Control Room No1 Sound Synthesis sections Analog Synths Analog & Digital mix DIGITAL SYNTHESIS Basic AREA MIDI KEYBOARD Korg MODULAR Analog Synth System MS ANALOG SYNTHESIS AREA Sound Control & MIXING AREA Roland DEP-5 Effects proc. Yamaha SPX90 Effects proc. Digital Recording Analog tape recorders Open Reel(X2) Recorders P.B. 1(a) YAMAHA Digital Mixer 01V DIGITAL SYNTHESIS AREA(2) Peavey Autograph MIDI EQ -R Peavey Autograph MIDI EQ -L Rack No1 Rack No2 HiFi Rack 8

9 Δωµάτιο Ελέγχου No2 Σύστηµα Πολυµέσων Στο δωµάτιο αυτό είναι τοποθετηµένο το σύστηµα του τοπικού δίκτύου Η/Υ (intranet-internet equipment): Server,ISDN Router,modem,fast ethernet switch,lan P.B. 4 Υπολογιστές: Ενα βασικό PC, δύο Apple υπολογιστές και ένας υπολογιστής - server PC. Βίντεο ψηφιακός σταθµός εργασιών: Βασισµένος σε Apple Mac µε USB & Firewire ports, Monitors, µε PCI card transcoder Digital Media Press που µετατρέπει DV σε MPEG2 & MPEG2 σε DV µε firewire I/O & high speed transfers. Δύο Βίντεο συσκευές :JVC HR DVS1(double player with DV-SVHS-VHS format) & JVC HR8500 Δυο ψηφιακές βιντεοκάµερες JVC DV1(mini DV) & Sony digital Hi8 Ενα DVD Player Pioneer DV-626D with Dolby digital & Dts decoder (96kHz-24bit convertor) Ενα Audio-Video Ενισχυτή µε multi channel-surround decode & digital sound processing Δύο ψηφιακούς συγχρονιστές: Unitor 8 (with LTC,VITC.MIDI Sync) & datamaster (ADAT- MIDI-LTC Sync) Πολυκάναλο ηχητικό αυτόνοµο σύστηµα :ADAT(8track) Ενα φορητό DAT audio DAP-1 Tascam,Cassete recorder Teac V377 Αναλογική κονσόλα (20-4(+4)-2) Mac Software:Final cut, Premier,imovie,Media cleaner,digital Media Press,iDVD,Final Cut Pro,DVD Studio Pro Main PC Multimedia station:web Deesign,Flash,Dream weaver,fireworks,photoshop,ilustrator,director Το ηχητικό σύστηµα του Δωµατίου Ελέγχου Νο2 Το σύστηµα ήχου του Δωµατίου Ελέγχου Νο2 µπορει να λειτουργήσει αυτόνοµα, όπως ένα δωµάτιο ελέγχου και βασίζεται σε ένα ψηφιακό σταθµό εργασίας Mac (ή PC) µε µια αναλογική κονσόλα ήχου. Βασική χρήση του είναι η παραγωγή πολυµέσων σε σχέση µε τον ήχο. Ο συνολικός σχεδιασµός και εδώ έχει γίνει για να µπορει να πραγµατοποιει διάφορες εφαρµογές. Μπορεί επίσης να χρησιµοποιηθεί ως στούντιο πολυµέσων και βίντεο. Ο υπάρχων εξοπλισµός υποστηρίζει ουσιαστικά την ψηφιακή τεχνολογία ήχου. Ο χώρος επικοινωνεί µε τους άλλους χώρους πχ τα δωµάτια Νο1 και Νο3 που επιτρέπουν τη χρήση άλλων συστηµάτων ήχου, που δεν είναι στον ίδιο χώρο. Υπάρχει επίσης η δυνατότητα να κάνουµε µόνιτορ του ήχου του συστήµατος αυτού στο Δωµάτιο ελέγχου Νο1, που έχει καλή ακουστική. 9

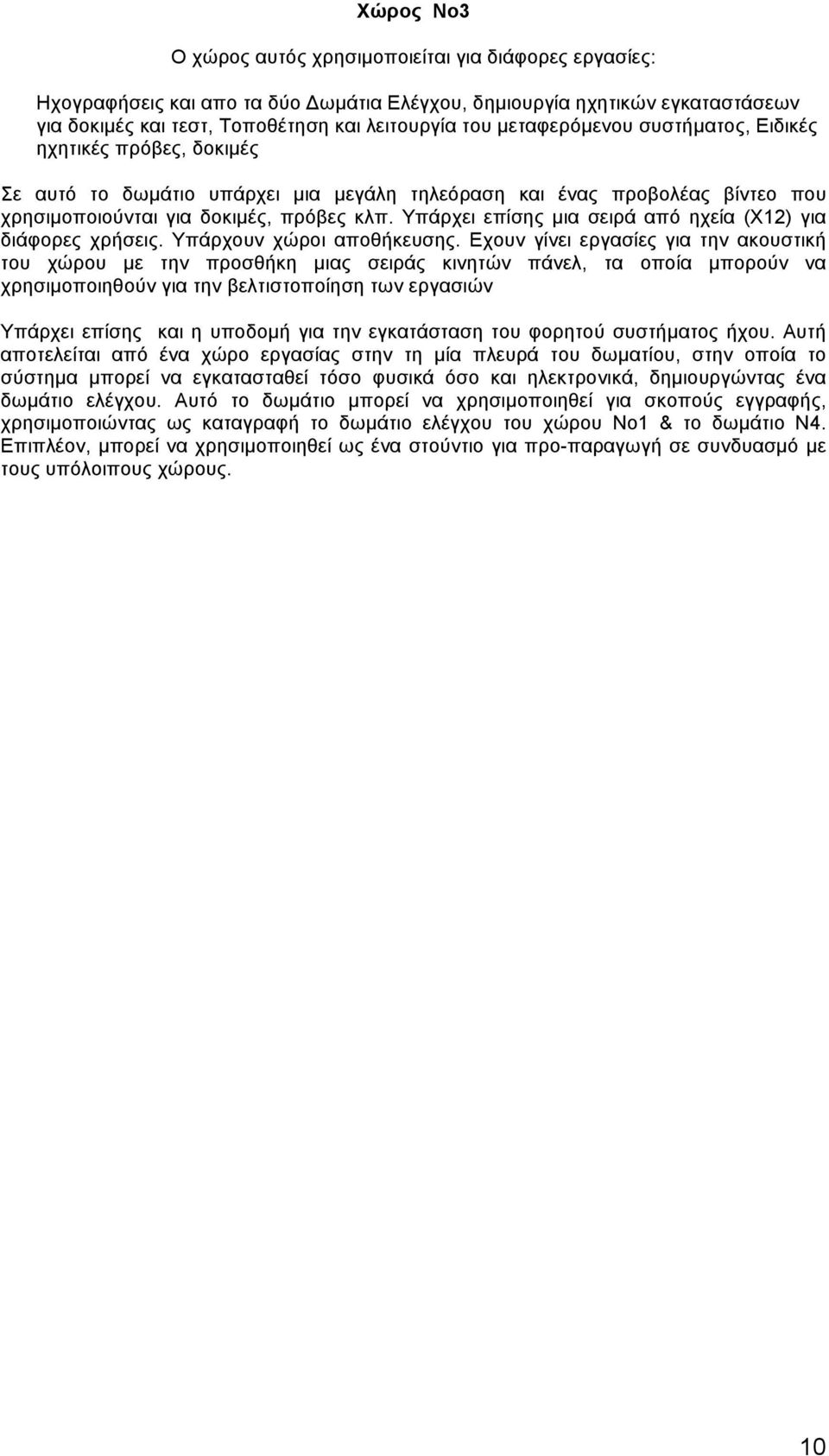

10 Χώρος Νο3 Ο χώρος αυτός χρησιµοποιείται για διάφορες εργασίες: Ηχογραφήσεις και απο τα δύο Δωµάτια Ελέγχου, δηµιουργία ηχητικών εγκαταστάσεων για δοκιµές και τεστ, Τοποθέτηση και λειτουργία του µεταφερόµενου συστήµατος, Ειδικές ηχητικές πρόβες, δοκιµές Σε αυτό το δωµάτιο υπάρχει µια µεγάλη τηλεόραση και ένας προβολέας βίντεο που χρησιµοποιούνται για δοκιµές, πρόβες κλπ. Υπάρχει επίσης µια σειρά από ηχεία (X) για διάφορες χρήσεις. Υπάρχουν χώροι αποθήκευσης. Εχουν γίνει εργασίες για την ακουστική του χώρου µε την προσθήκη µιας σειράς κινητών πάνελ, τα οποία µπορούν να χρησιµοποιηθούν για την βελτιστοποίηση των εργασιών Υπάρχει επίσης και η υποδοµή για την εγκατάσταση του φορητού συστήµατος ήχου. Αυτή αποτελείται από ένα χώρο εργασίας στην τη µία πλευρά του δωµατίου, στην οποία το σύστηµα µπορεί να εγκατασταθεί τόσο φυσικά όσο και ηλεκτρονικά, δηµιουργώντας ένα δωµάτιο ελέγχου. Αυτό το δωµάτιο µπορεί να χρησιµοποιηθεί για σκοπούς εγγραφής, χρησιµοποιώντας ως καταγραφή το δωµάτιο ελέγχου του χώρου Νο1 & το δωµάτιο Ν4. Επιπλέον, µπορεί να χρησιµοποιηθεί ως ένα στούντιο για προ-παραγωγή σε συνδυασµό µε τους υπόλοιπους χώρους. 10

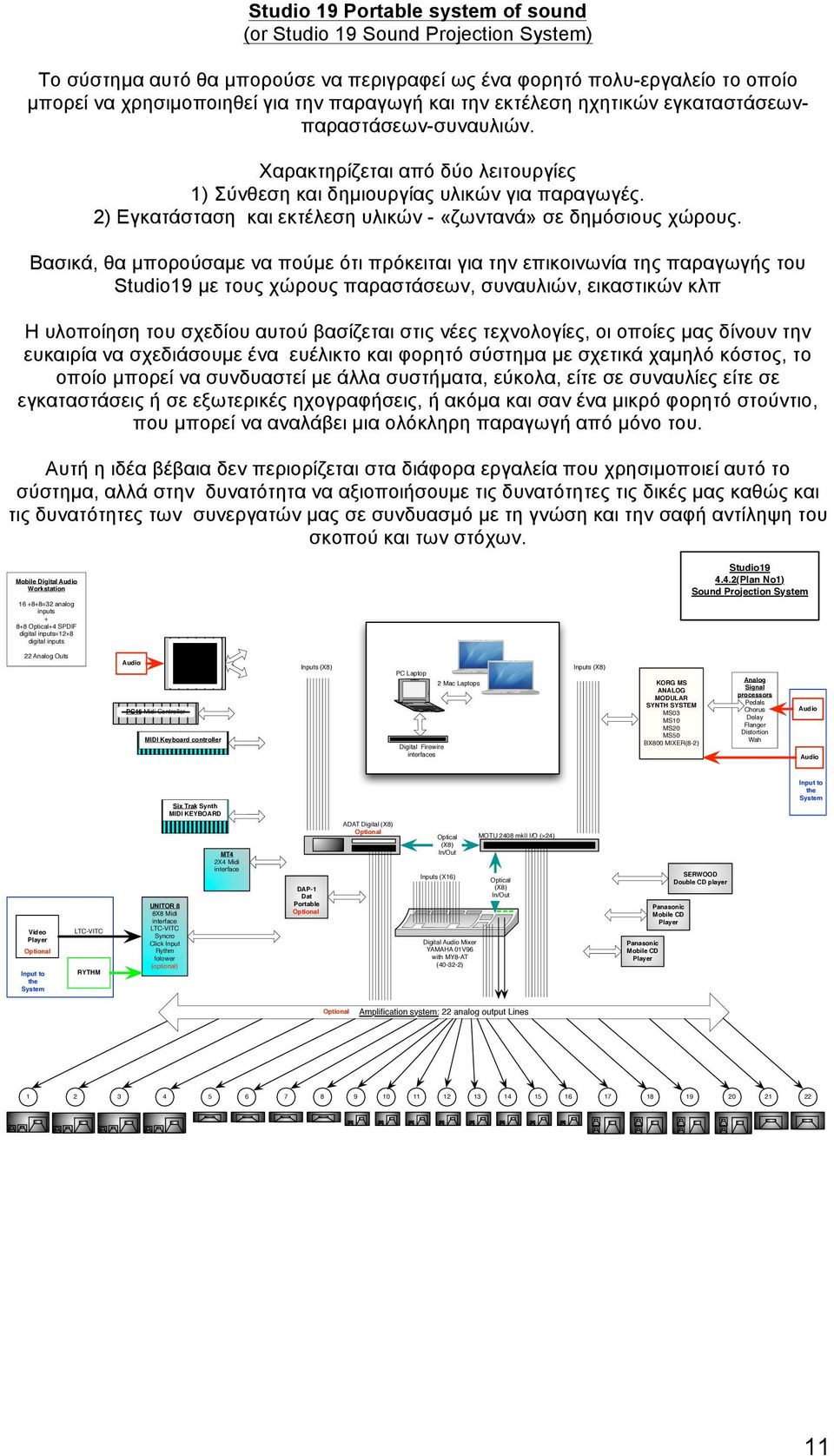

11 Studio 19 Portable system of sound (or Studio 19 Sound Projection System) Το σύστηµα αυτό θα µπορούσε να περιγραφεί ως ένα φορητό πολυ-εργαλείο το οποίο µπορεί να χρησιµοποιηθεί για την παραγωγή και την εκτέλεση ηχητικών εγκαταστάσεωνπαραστάσεων-συναυλιών. Χαρακτηρίζεται από δύο λειτουργίες 1) Σύνθεση και δηµιουργίας υλικών για παραγωγές. 2) Εγκατάσταση και εκτέλεση υλικών - «ζωντανά» σε δηµόσιους χώρους. Βασικά, θα µπορούσαµε να πούµε ότι πρόκειται για την επικοινωνία της παραγωγής του Studio19 µε τους χώρους παραστάσεων, συναυλιών, εικαστικών κλπ Η υλοποίηση του σχεδίου αυτού βασίζεται στις νέες τεχνολογίες, οι οποίες µας δίνουν την ευκαιρία να σχεδιάσουµε ένα ευέλικτο και φορητό σύστηµα µε σχετικά χαµηλό κόστος, το οποίο µπορεί να συνδυαστεί µε άλλα συστήµατα, εύκολα, είτε σε συναυλίες είτε σε εγκαταστάσεις ή σε εξωτερικές ηχογραφήσεις, ή ακόµα και σαν ένα µικρό φορητό στούντιο, που µπορεί να αναλάβει µια ολόκληρη παραγωγή από µόνο του. Αυτή η ιδέα βέβαια δεν περιορίζεται στα διάφορα εργαλεία που χρησιµοποιεί αυτό το σύστηµα, αλλά στην δυνατότητα να αξιοποιήσουµε τις δυνατότητες τις δικές µας καθώς και τις δυνατότητες των συνεργατών µας σε συνδυασµό µε τη γνώση και την σαφή αντίληψη του σκοπού και των στόχων. Mobile Digital Audio Workstation Studio (Plan No1) Sound Projection System =32 analog inputs Optical+4 SPDIF digital inputs=+8 digital inputs 22 Analog Outs Kaos Pad Dynamic Audio Midi Effect/ Controller PC16 Midi Controller MIDI Keyboard controller Inputs (X8) PC Laptop 2 Mac Laptops Digital Firewire interfaces Inputs (X8) KORG MS ANALOG MODULAR SYNTH SYSTEM MS03 MS10 MS20 MS50 BX800 MIXER(8-2) Analog Signal processors Pedals Chorus Delay Flanger Distortion Wah Audio Audio Six Trak Synth MIDI KEYBOARD Input to the System Video Player Input to the System LTC-VITC RYTHM UNITOR 8 8X8 Midi interface LTC-VITC Syncro Click Input Rythm folower (optional) MT4 2X4 Midi interface DAP-1 Dat Portable ADAT Digital (X8) Optical MOTU 2408 mkii I/O ( 24) (X8) In/Out Inputs (X16) Optical (X8) In/Out Digital Audio Mixer YAMAHA 01V96 with MY8-AT ( ) SERWOOD Double CD player Panasonic Mobile CD Player Panasonic Mobile CD Player Amplification system: 22 analog output Lines

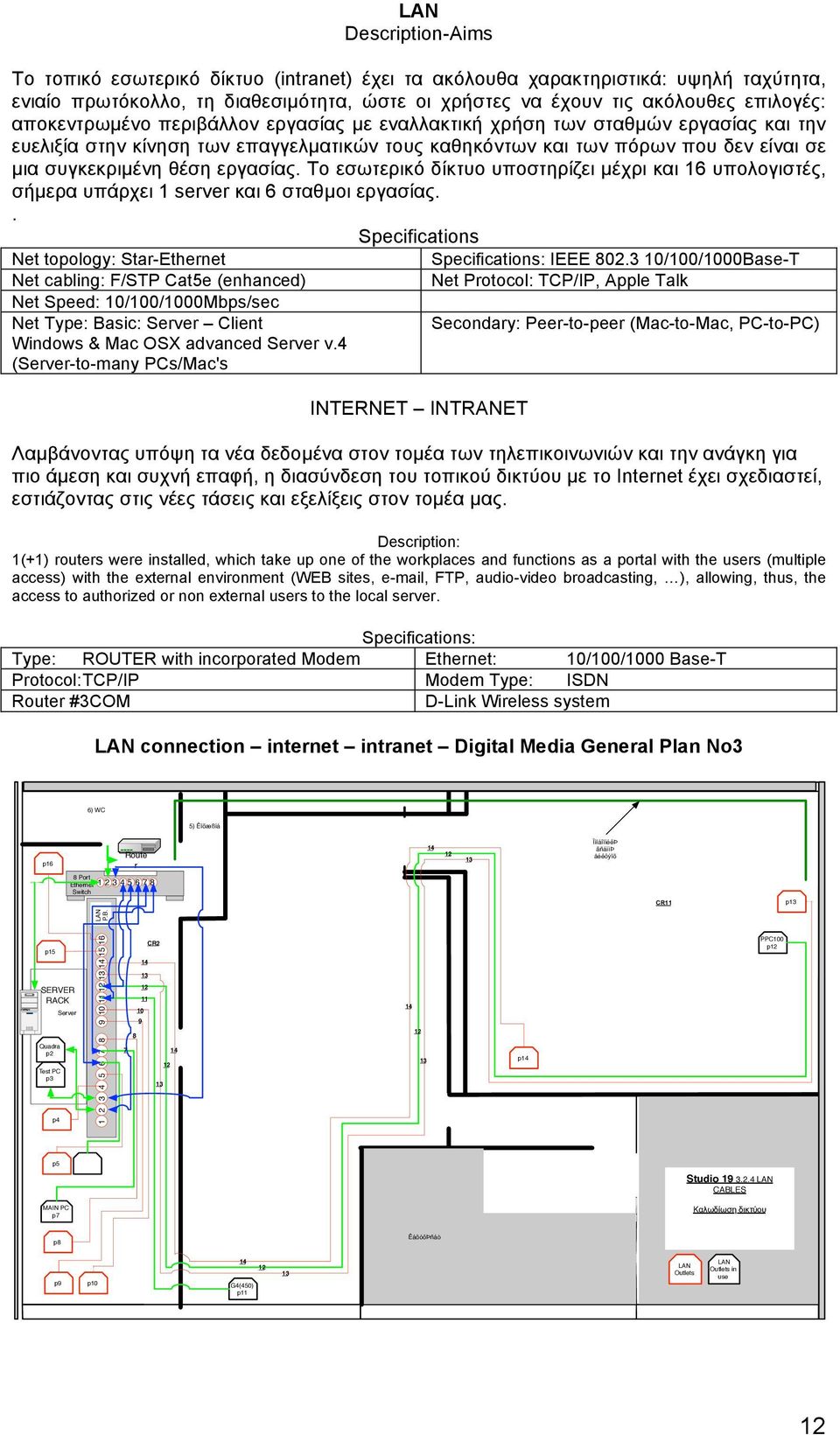

12 LAN Description-Aims Το τοπικό εσωτερικό δίκτυο (intranet) έχει τα ακόλουθα χαρακτηριστικά: υψηλή ταχύτητα, ενιαίο πρωτόκολλο, τη διαθεσιµότητα, ώστε οι χρήστες να έχουν τις ακόλουθες επιλογές: αποκεντρωµένο περιβάλλον εργασίας µε εναλλακτική χρήση των σταθµών εργασίας και την ευελιξία στην κίνηση των επαγγελµατικών τους καθηκόντων και των πόρων που δεν είναι σε µια συγκεκριµένη θέση εργασίας. Το εσωτερικό δίκτυο υποστηρίζει µέχρι και 16 υπολογιστές, σήµερα υπάρχει 1 server και 6 σταθµοι εργασίας.. Specifications Net topology: Star-Ethernet Specifications: IEEE /100/1000Base-T Net cabling: F/STP Cat5e (enhanced) Net Protocol: TCP/IP, Apple Talk Net Speed: 10/100/1000Mbps/sec Net Type: Basic: Server Client Secondary: Peer-to-peer (Mac-to-Mac, PC-to-PC) Windows & Mac OSX advanced Server v.4 (Server-to-many PCs/Mac's INTERNET INTRANET Λαµβάνοντας υπόψη τα νέα δεδοµένα στον τοµέα των τηλεπικοινωνιών και την ανάγκη για πιο άµεση και συχνή επαφή, η διασύνδεση του τοπικού δικτύου µε το Internet έχει σχεδιαστεί, εστιάζοντας στις νέες τάσεις και εξελίξεις στον τοµέα µας. Description: 1(+1) routers were installed, which take up one of the workplaces and functions as a portal with the users (multiple access) with the external environment (WEB sites, , FTP, audio-video broadcasting, ), allowing, thus, the access to authorized or non external users to the local server. Specifications: Type: ROUTER with incorporated Modem Ethernet: 10/100/1000 Base-T Protocol: TCP/IP Modem Type: ISDN Router #3COM D-Link Wireless system LAN connection internet intranet Digital Media General Plan No3 5) Êïõæßíá p16 Route r ÏìïáîïíéêÞ ãñáììþ äéêôýïõ 8 Port Ethernet Switch CR11 p13 LAN P.B. p15 SERVER RACK Quadra p2 Test PC p3 p4 Server CR p14 PPC100 p p5 Studio LAN CABLES MAIN PC p7!"#$%&$'( %)*+,-. p8 ÊáõóôÞñáò LAN Outlets LAN Outlets in use p9 p10 G4(450) p11
