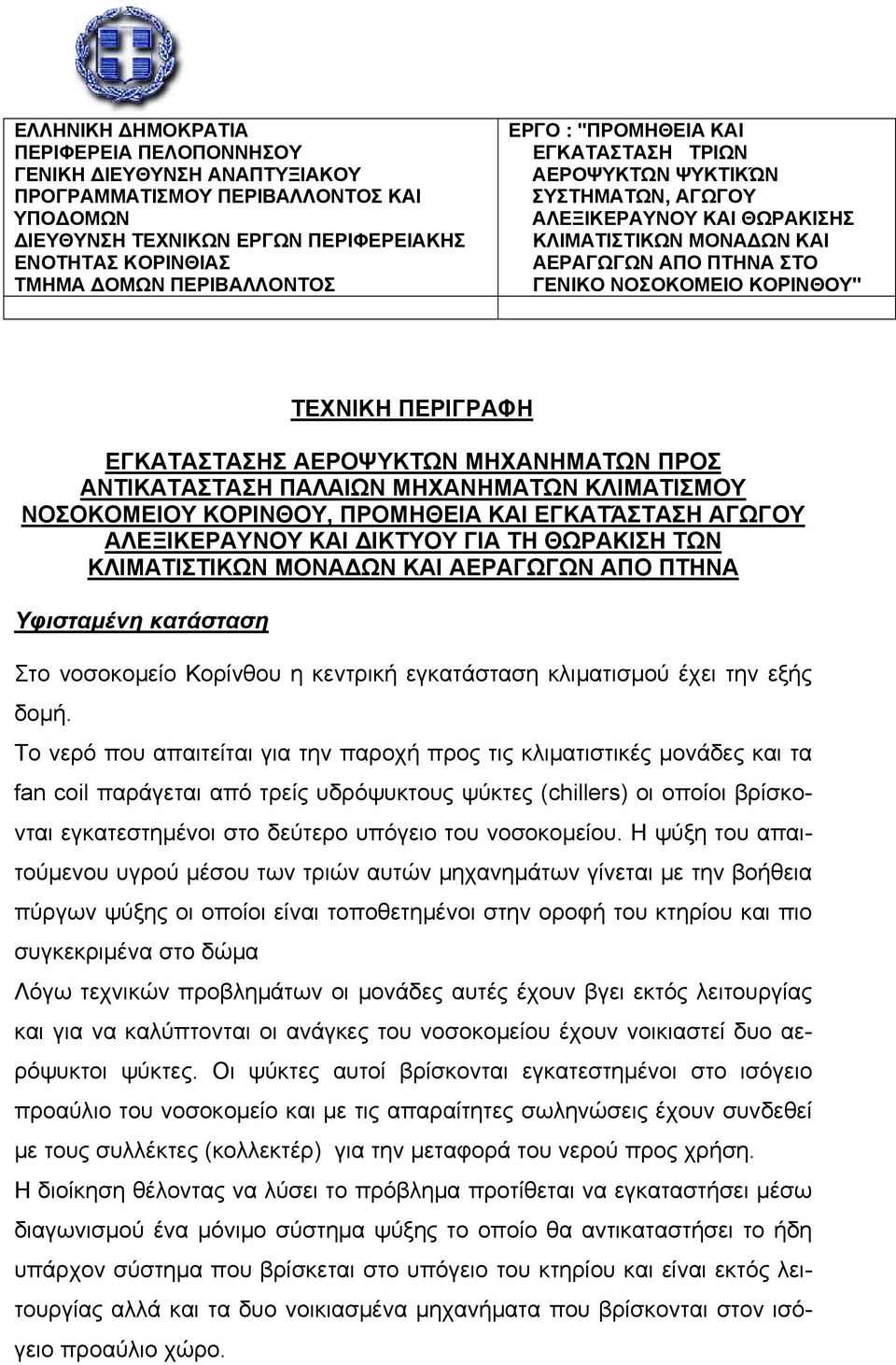

1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΠΕΡΙΦΕΡΕΙΑ ΠΕΛΟΠΟΝΝΗΣΟΥ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΑΝΑΠΤΥΞΙΑΚΟΥ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΚΑΙ ΥΠΟΔΟΜΩΝ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ ΠΕΡΙΦΕΡΕΙΑΚΗΣ ΕΝΟΤΗΤΑΣ ΚΟΡΙΝΘΙΑΣ ΤMHMA ΔΟΜΩΝ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΕΡΓΟ : "ΠΡΟΜΗΘΕΙΑ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗ ΤΡΙΩΝ ΑΕΡΟΨΥΚΤΩΝ ΨΥΚΤΙΚΏΝ ΣΥΣΤΗΜΑΤΩΝ, ΑΓΩΓΟΥ ΑΛΕΞΙΚΕΡΑΥΝΟΥ ΚΑΙ ΘΩΡΑΚΙΣΗΣ ΚΛΙΜΑΤΙΣΤΙΚΩΝ ΜΟΝΑΔΩΝ ΚΑΙ ΑΕΡΑΓΩΓΩΝ ΑΠΟ ΠΤΗΝΑ ΣΤΟ ΓΕΝΙΚΟ ΝΟΣΟΚΟΜΕΙΟ ΚΟΡΙΝΘΟΥ" ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΕΓΚΑΤΑΣΤΑΣΗΣ ΑΕΡΟΨΥΚΤΩΝ ΜΗΧΑΝΗΜΑΤΩΝ ΠΡΟΣ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΠΑΛΑΙΩΝ ΜΗΧΑΝΗΜΑΤΩΝ ΚΛΙΜΑΤΙΣΜΟΥ ΝΟΣΟΚΟΜΕΙΟΥ ΚΟΡΙΝΘΟΥ, ΠΡΟΜΗΘΕΙΑ ΚΑΙ ΕΓΚΑΤΆΣΤΑΣΗ ΑΓΩΓΟΥ ΑΛΕΞΙΚΕΡΑΥΝΟΥ ΚΑΙ ΔΙΚΤΥΟΥ ΓΙΑ ΤΗ ΘΩΡΑΚΙΣΗ ΤΩΝ ΚΛΙΜΑΤΙΣΤΙΚΩΝ ΜΟΝΑΔΩΝ ΚΑΙ ΑΕΡΑΓΩΓΩΝ ΑΠΟ ΠΤΗΝΑ Υφισταμένη κατάσταση Στο νοσοκομείο Κορίνθου η κεντρική εγκατάσταση κλιματισμού έχει την εξής δομή. Το νερό που απαιτείται για την παροχή προς τις κλιματιστικές μονάδες και τα fan coil παράγεται από τρείς υδρόψυκτους ψύκτες (chillers) οι οποίοι βρίσκονται εγκατεστημένοι στο δεύτερο υπόγειο του νοσοκομείου. Η ψύξη του απαιτούμενου υγρού μέσου των τριών αυτών μηχανημάτων γίνεται με την βοήθεια πύργων ψύξης οι οποίοι είναι τοποθετημένοι στην οροφή του κτηρίου και πιο συγκεκριμένα στο δώμα Λόγω τεχνικών προβλημάτων οι μονάδες αυτές έχουν βγει εκτός λειτουργίας και για να καλύπτονται οι ανάγκες του νοσοκομείου έχουν νοικιαστεί δυο αερόψυκτοι ψύκτες. Οι ψύκτες αυτοί βρίσκονται εγκατεστημένοι στο ισόγειο προαύλιο του νοσοκομείο και με τις απαραίτητες σωληνώσεις έχουν συνδεθεί με τους συλλέκτες (κολλεκτέρ) για την μεταφορά του νερού προς χρήση. Η διοίκηση θέλοντας να λύσει το πρόβλημα προτίθεται να εγκαταστήσει μέσω διαγωνισμού ένα μόνιμο σύστημα ψύξης το οποίο θα αντικαταστήσει το ήδη υπάρχον σύστημα που βρίσκεται στο υπόγειο του κτηρίου και είναι εκτός λειτουργίας αλλά και τα δυο νοικιασμένα μηχανήματα που βρίσκονται στον ισόγειο προαύλιο χώρο.

2 Ο ανάδοχος του έργου θα πρέπει να δώσει μια πλήρη εγκατάσταση η οποία θα περιλαμβάνει από την αποξήλωση και απομάκρυνση των παλαιών μηχανημάτων έως και την αγορά, τοποθέτηση και παράδοση ενός συστήματος έ- τοιμου προς χρήση στο νοσοκομείο. Παρακάτω αναφέρονται οι υποχρεώσεις του ανάδοχου. Υφιστάμενα μηχανήματα (που βρίσκονται εκτός λειτουργίας) Αποξήλωση και απομάκρυνση των υδρόψυκτων ψυκτών (chillers) που είναι τοποθετημένοι στο δεύτερο υπόγειο του νοσοκομείου. Οι νέες μονάδες θα διαθέτουν πολλαπλούς συμπιεστές τύπου scroll έτσι ώστε σε περίπτωση βλάβης αφενός η έυρεση ανταλλακτικών να είναι άμεση, αφετέρου η πτώση της ψυκτικής ικανότητας των μονάδων να είναι μικρή. Oι νέες μονάδες θα διαθέτουν ψυχροστάσιο με ενσωματομένες δίδυμες αντλίες κυκλοφορίας ύδατος για αυξημένη αξιοπιστία (σε περίπτωση βλάβης της μίας, θα λειτουργεί αυτόματα η εφεδρική ). Αποξήλωση και απομάκρυνση των πύργων ψύξης που είναι τοποθετημένοι στην οροφή του κτηρίου (δώμα) με τη χρήση κατάλληλου γερανού ικανού να ανυψώσει τον εξοπλισμό. Αποξήλωση και απομάκρυνση των σωληνώσεων και των καλωδιώσεων που ενώνουν τους πύργους ψύξης στο δώμα και τους υδρόψυκτους ψύκτες στο β υπόγειο Αποξήλωση και απομάκρυνση όλων των παλιών παρελκυόμενων ε- ξαρτημάτων όπως στηρίξεις σωληνώσεων κ.α. ώστε να αντικατασταθούν με νέα. Η αποξήλωση και απομάκρυνση όλων των παραπάνω εξαρτημάτων, μηχανημάτων θα γίνει με εργαλεία και εξοπλισμό που επιβαρύνει τον ανάδοχο του έργου. Καινούργια μηχανήματα. Προμήθεια και εγκατάσταση τριών (3) μονάδων (ψύκτες) με τα τεχνικά χαρακτηρίστηκα που αναγράφονται στην παρακάτω σελίδα. -2/14-

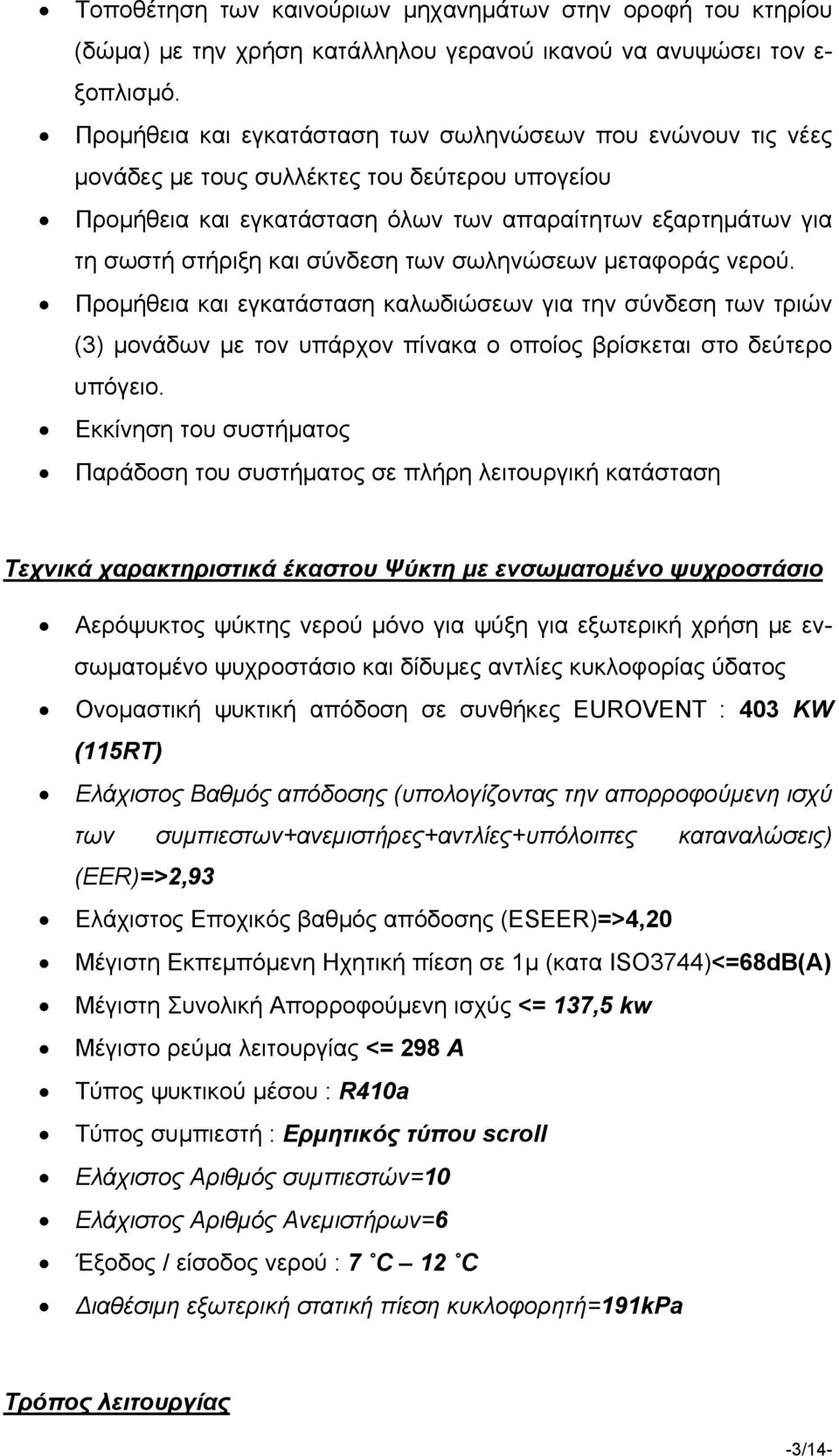

3 Τοποθέτηση των καινούριων μηχανημάτων στην οροφή του κτηρίου (δώμα) με την χρήση κατάλληλου γερανού ικανού να ανυψώσει τον ε- ξοπλισμό. Προμήθεια και εγκατάσταση των σωληνώσεων που ενώνουν τις νέες μονάδες με τους συλλέκτες του δεύτερου υπογείου Προμήθεια και εγκατάσταση όλων των απαραίτητων εξαρτημάτων για τη σωστή στήριξη και σύνδεση των σωληνώσεων μεταφοράς νερού. Προμήθεια και εγκατάσταση καλωδιώσεων για την σύνδεση των τριών (3) μονάδων με τον υπάρχον πίνακα ο οποίος βρίσκεται στο δεύτερο υπόγειο. Εκκίνηση του συστήματος Παράδοση του συστήματος σε πλήρη λειτουργική κατάσταση Τεχνικά χαρακτηριστικά έκαστου Ψύκτη με ενσωματομένο ψυχροστάσιο Αερόψυκτος ψύκτης νερού μόνο για ψύξη για εξωτερική χρήση με ενσωματομένο ψυχροστάσιο και δίδυμες αντλίες κυκλοφορίας ύδατος Ονομαστική ψυκτική απόδοση σε συνθήκες EUROVENT : 403 KW (115RT) Ελάχιστος Βαθμός απόδοσης (υπολογίζοντας την απορροφούμενη ισχύ των συμπιεστων+ανεμιστήρες+αντλίες+υπόλοιπες καταναλώσεις) (EER)=>2,93 Ελάχιστος Εποχικός βαθμός απόδοσης (ESEER)=>4,20 Μέγιστη Εκπεμπόμενη Ηχητική πίεση σε 1μ (κατα ISO3744)<=68dB(A) Μέγιστη Συνολική Απορροφούμενη ισχύς <= 137,5 kw Μέγιστο ρεύμα λειτουργίας <= 298 A Τύπος ψυκτικού μέσου : R410a Τύπος συμπιεστή : Eρμητικός τύπου scroll Ελάχιστος Αριθμός συμπιεστών=10 Ελάχιστος Αριθμός Ανεμιστήρων=6 Έξοδος / είσοδος νερού : 7 C 12 C Διαθέσιμη εξωτερική στατική πίεση κυκλοφορητή=191kpa Τρόπος λειτουργίας -3/14-

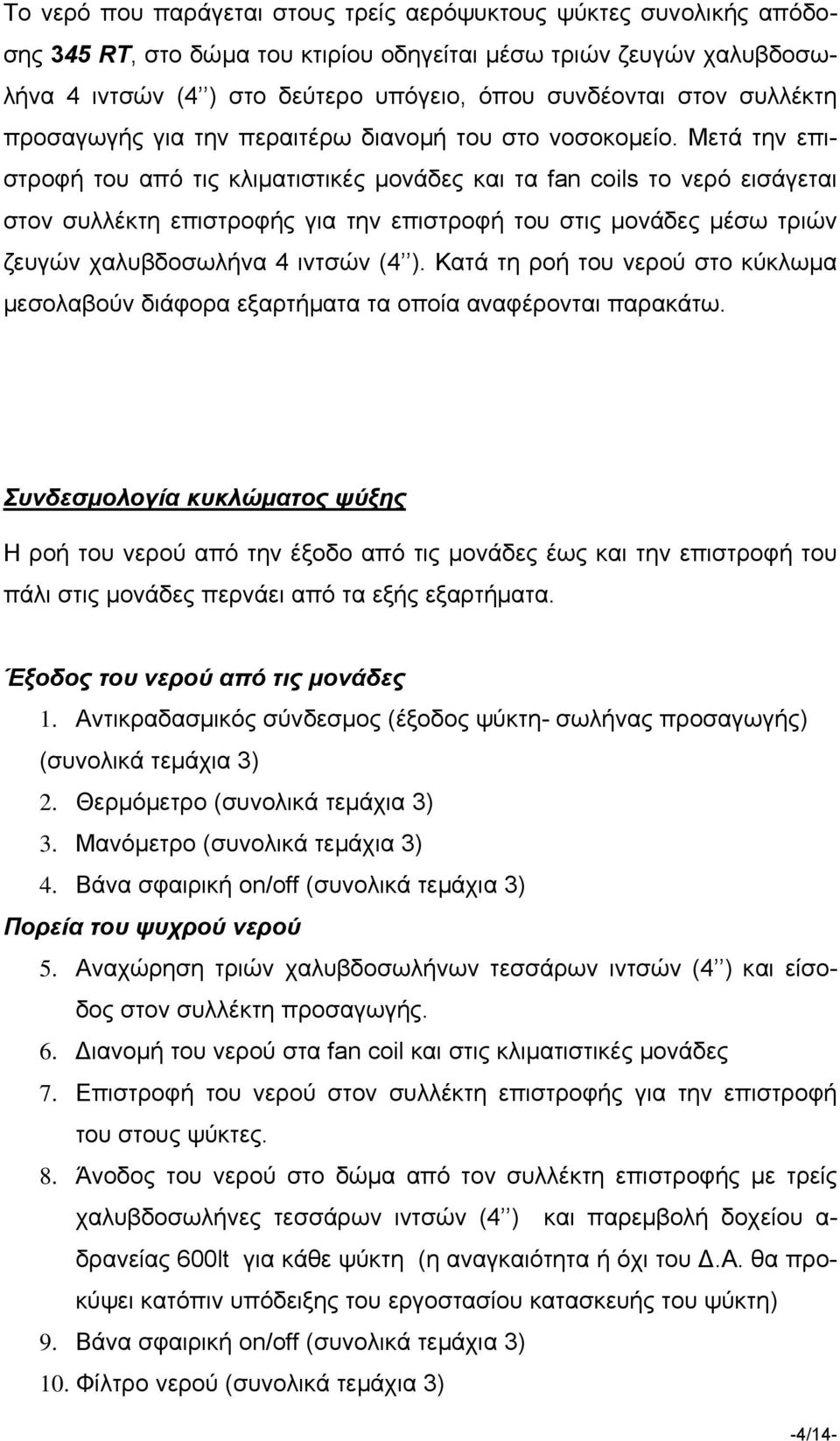

4 Το νερό που παράγεται στους τρείς αερόψυκτους ψύκτες συνολικής απόδοσης 345 RT, στο δώμα του κτιρίου οδηγείται μέσω τριών ζευγών χαλυβδοσωλήνα 4 ιντσών (4 ) στο δεύτερο υπόγειο, όπου συνδέονται στον συλλέκτη προσαγωγής για την περαιτέρω διανομή του στο νοσοκομείο. Μετά την επιστροφή του από τις κλιματιστικές μονάδες και τα fan coils το νερό εισάγεται στον συλλέκτη επιστροφής για την επιστροφή του στις μονάδες μέσω τριών ζευγών χαλυβδοσωλήνα 4 ιντσών (4 ). Κατά τη ροή του νερού στο κύκλωμα μεσολαβούν διάφορα εξαρτήματα τα οποία αναφέρονται παρακάτω. Συνδεσμολογία κυκλώματος ψύξης Η ροή του νερού από την έξοδο από τις μονάδες έως και την επιστροφή του πάλι στις μονάδες περνάει από τα εξής εξαρτήματα. Έξοδος του νερού από τις μονάδες 1. Αντικραδασμικός σύνδεσμος (έξοδος ψύκτη- σωλήνας προσαγωγής) (συνολικά τεμάχια 3) 2. Θερμόμετρο (συνολικά τεμάχια 3) 3. Μανόμετρο (συνολικά τεμάχια 3) 4. Βάνα σφαιρική on/off (συνολικά τεμάχια 3) Πορεία του ψυχρού νερού 5. Αναχώρηση τριών χαλυβδοσωλήνων τεσσάρων ιντσών (4 ) και είσοδος στον συλλέκτη προσαγωγής. 6. Διανομή του νερού στα fan coil και στις κλιματιστικές μονάδες 7. Επιστροφή του νερού στον συλλέκτη επιστροφής για την επιστροφή του στους ψύκτες. 8. Άνοδος του νερού στο δώμα από τον συλλέκτη επιστροφής με τρείς χαλυβδοσωλήνες τεσσάρων ιντσών (4 ) και παρεμβολή δοχείου α- δρανείας 600lt για κάθε ψύκτη (η αναγκαιότητα ή όχι του Δ.Α. θα προκύψει κατόπιν υπόδειξης του εργοστασίου κατασκευής του ψύκτη) 9. Βάνα σφαιρική on/off (συνολικά τεμάχια 3) 10. Φίλτρο νερού (συνολικά τεμάχια 3) -4/14-

5 11. Μανόμετρο (συνολικά τεμάχια 3) 12. Θερμόμετρο (συνολικά τεμάχια 3) 13. Αντικραδασμικός σύνδεσμος (είσοδος ψύκτη- σωλήνας επιστροφής) (συνολικά τεμάχια 3) Παρατηρήσεις Οι τρείς (3) μονάδες θα τοποθετηθούν στην οροφή του κτηρίου στο δώμα. Η στατική επάρκεια ελέγχθηκε και το κάθε μηχάνημα με βάρος 2840kgr και εμβαδό βάσης 4,0μ Χ 2,2 μ =8,80 μ2 μας δίνει 322,73 kgr/m2 που είναι αποδεκτή. Πιο συγκεκριμένα είναι απαραίτητη η κατασκευή τριών (3) σιδερένιων υ- ποπλασιών (ένα για κάθε μονάδα) τα οποία θα στηριχθούν σε μεταλλικά πόδια, ο αριθμός τους θα εξαρτηθεί από το εμβαδόν της κατασκευής. Τα υπάρχοντα μεταλλικά ποδιά θα χρησιμοποιηθούν και αυτά αφού είναι πακτωμένα και προσφέρουν στιβαρότητα στην στήριξη των μονάδων από τον άνεμο. Μεταξύ των υποπλαισίων και των δυο μονάδων θα τοποθετηθούν α- ντικραδασμικά παρεμβύσματα (ελατήρια) για την παραλαβή τυχόν κραδασμών κατά την λειτουργία των μονάδων. Μεταξύ των βάσεων στήριξης των μονάδων (πόδια υποπλαισίων) και δώματος θα τοποθετηθούν ελαστικά αντικραδασμικά παρεμβύσματα για την παραλαβή τυχόν κραδασμών κατά την λειτουργία των μονάδων. Τα μηχανήματα πρέπει να τοποθετηθούν σε επαρκή απόσταση μεταξύ τους για ανεμπόδιστη ροή του αέρα και για εύκολη πρόσβαση κατά την συντήρηση σύμφωνα και με τις προδιαγραφές όταν συγκεκριμενοποιηθούν τα μηχανήματα (προτείνεται να απέχουν 3μ. τουλάχιστον). Οι σωληνώσεις των μηχανημάτων θα επενδυθούν με την κατάλληλη μόνωση για την αποφυγή θερμικών απωλειών. -5/14-

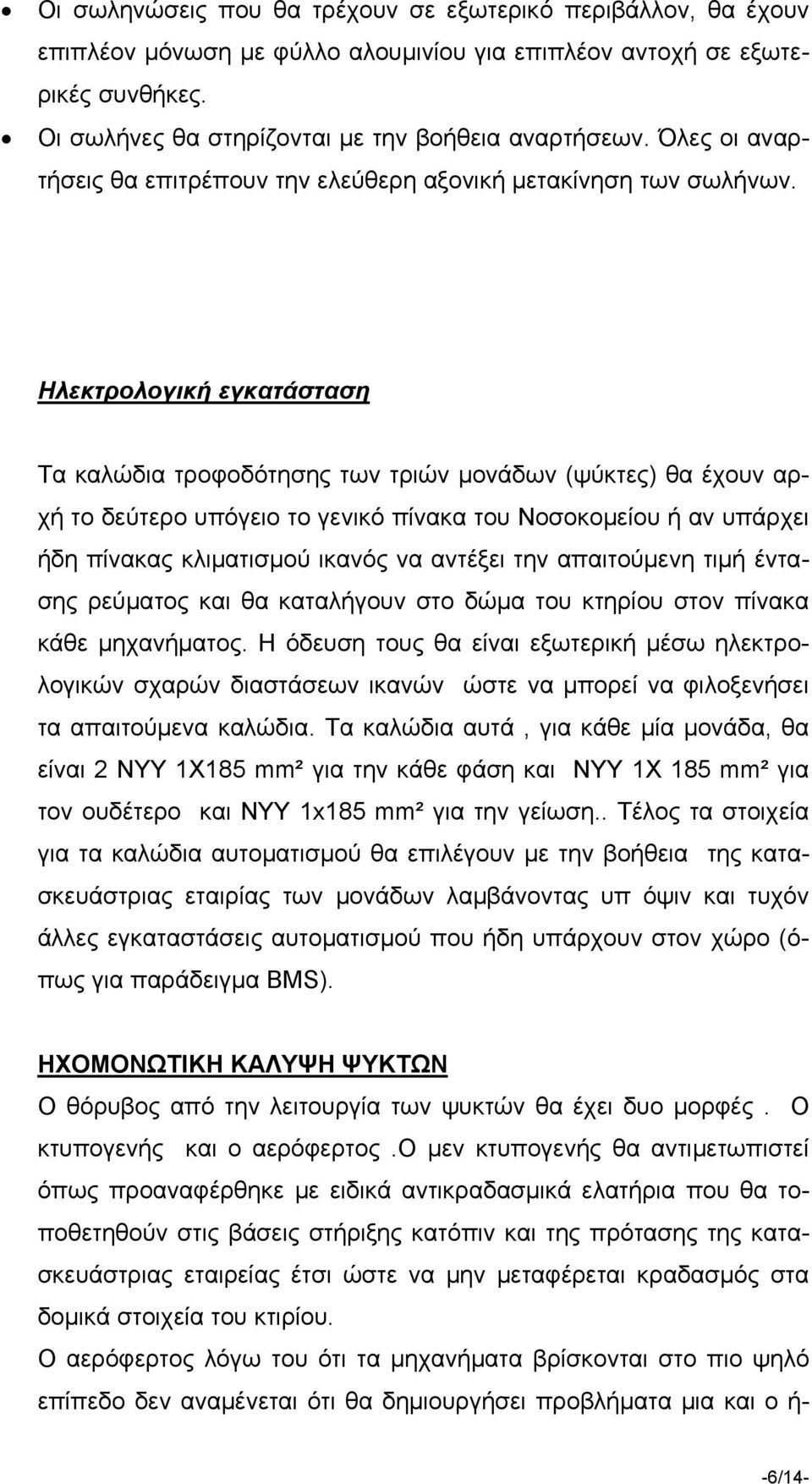

6 Οι σωληνώσεις που θα τρέχουν σε εξωτερικό περιβάλλον, θα έχουν επιπλέον μόνωση με φύλλο αλουμινίου για επιπλέον αντοχή σε εξωτερικές συνθήκες. Οι σωλήνες θα στηρίζονται με την βοήθεια αναρτήσεων. Όλες οι αναρτήσεις θα επιτρέπουν την ελεύθερη αξονική μετακίνηση των σωλήνων. Ηλεκτρολογική εγκατάσταση Τα καλώδια τροφοδότησης των τριών μονάδων (ψύκτες) θα έχουν αρχή το δεύτερο υπόγειο το γενικό πίνακα του Νοσοκομείου ή αν υπάρχει ήδη πίνακας κλιματισμού ικανός να αντέξει την απαιτούμενη τιμή έντασης ρεύματος και θα καταλήγουν στο δώμα του κτηρίου στον πίνακα κάθε μηχανήματος. Η όδευση τους θα είναι εξωτερική μέσω ηλεκτρολογικών σχαρών διαστάσεων ικανών ώστε να μπορεί να φιλοξενήσει τα απαιτούμενα καλώδια. Τα καλώδια αυτά, για κάθε μία μονάδα, θα είναι 2 ΝΥΥ 1Χ185 mm² για την κάθε φάση και ΝΥΥ 1Χ 185 mm² για τον ουδέτερο και ΝΥΥ 1x185 mm² για την γείωση.. Τέλος τα στοιχεία για τα καλώδια αυτοματισμού θα επιλέγουν με την βοήθεια της κατασκευάστριας εταιρίας των μονάδων λαμβάνοντας υπ όψιν και τυχόν άλλες εγκαταστάσεις αυτοματισμού που ήδη υπάρχουν στον χώρο (όπως για παράδειγμα BMS). ΗΧΟΜΟΝΩΤΙΚΗ ΚΑΛΥΨΗ ΨΥΚΤΩΝ Ο θόρυβος από την λειτουργία των ψυκτών θα έχει δυο μορφές. Ο κτυπογενής και ο αερόφερτος.ο μεν κτυπογενής θα αντιμετωπιστεί όπως προαναφέρθηκε με ειδικά αντικραδασμικά ελατήρια που θα τοποθετηθούν στις βάσεις στήριξης κατόπιν και της πρότασης της κατασκευάστριας εταιρείας έτσι ώστε να μην μεταφέρεται κραδασμός στα δομικά στοιχεία του κτιρίου. Ο αερόφερτος λόγω του ότι τα μηχανήματα βρίσκονται στο πιο ψηλό επίπεδο δεν αναμένεται ότι θα δημιουργήσει προβλήματα μια και ο ή- -6/14-

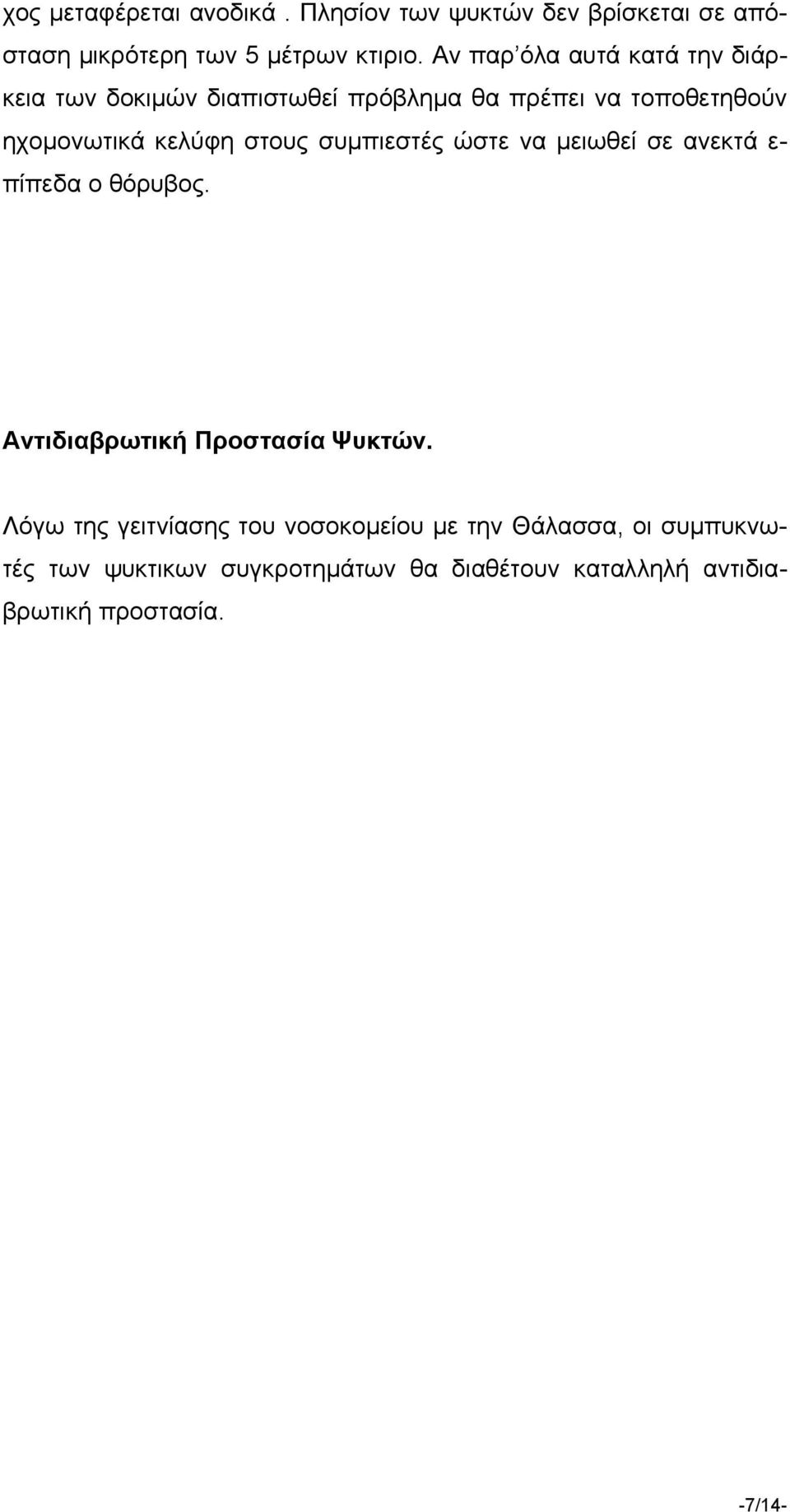

7 χος μεταφέρεται ανοδικά. Πλησίον των ψυκτών δεν βρίσκεται σε απόσταση μικρότερη των 5 μέτρων κτιριο. Αν παρ όλα αυτά κατά την διάρκεια των δοκιμών διαπιστωθεί πρόβλημα θα πρέπει να τοποθετηθούν ηχομονωτικά κελύφη στους συμπιεστές ώστε να μειωθεί σε ανεκτά ε- πίπεδα ο θόρυβος. Αντιδιαβρωτική Προστασία Ψυκτών. Λόγω της γειτνίασης του νοσοκομείου με την Θάλασσα, οι συμπυκνωτές των ψυκτικων συγκροτημάτων θα διαθέτουν καταλληλή αντιδιαβρωτική προστασία. -7/14-

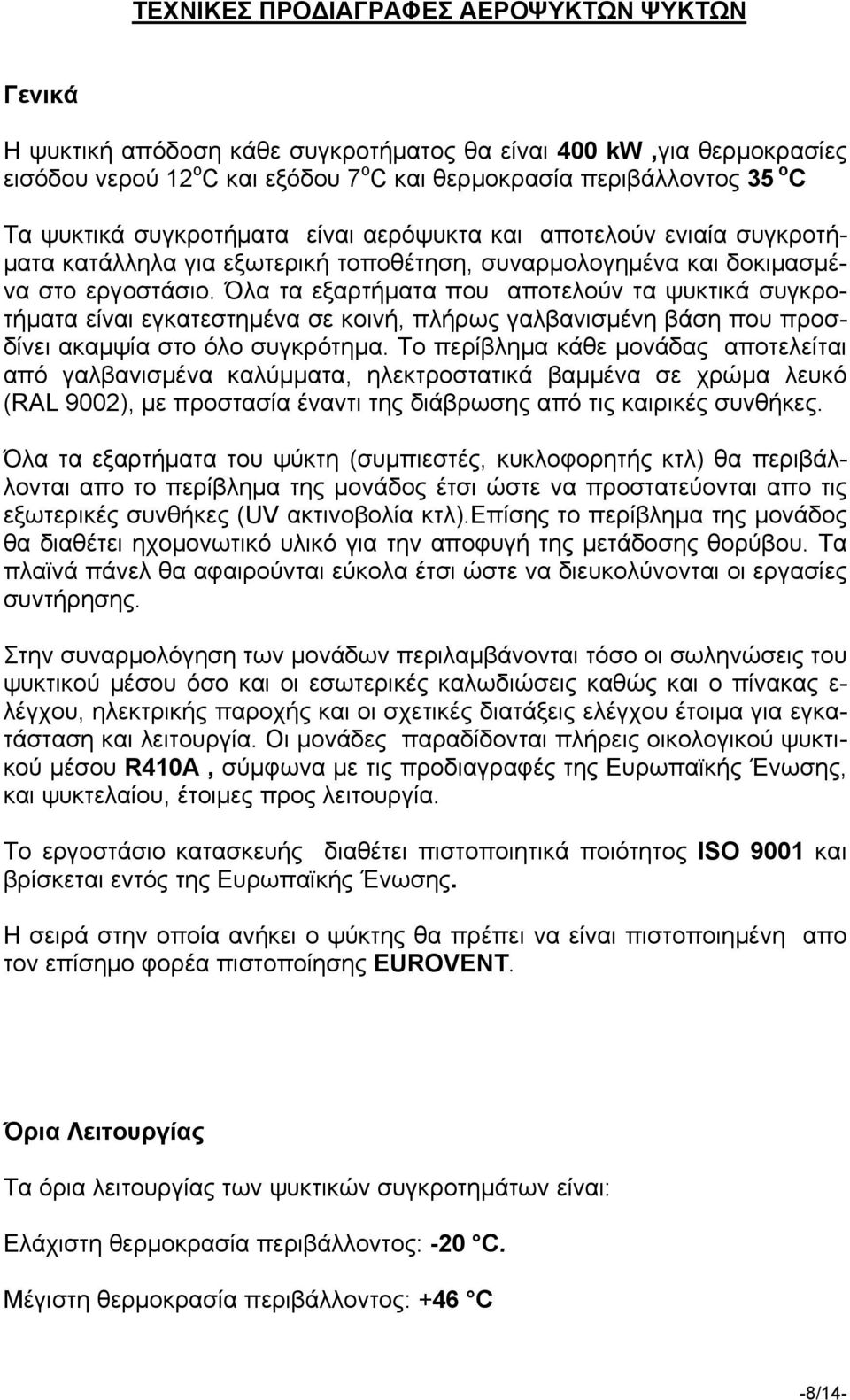

8 ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΑΕΡΟΨΥΚΤΩΝ ΨΥΚΤΩΝ Γενικά Η ψυκτική απόδοση κάθε συγκροτήματος θα είναι 400 kw,για θερμοκρασίες εισόδου νερού 12 ο C και εξόδου 7 ο C και θερμοκρασία περιβάλλοντος 35 ο C Τα ψυκτικά συγκροτήματα είναι αερόψυκτα και αποτελούν ενιαία συγκροτήματα κατάλληλα για εξωτερική τοποθέτηση, συναρμολογημένα και δοκιμασμένα στο εργοστάσιο. Όλα τα εξαρτήματα που αποτελούν τα ψυκτικά συγκροτήματα είναι εγκατεστημένα σε κοινή, πλήρως γαλβανισμένη βάση που προσδίνει ακαμψία στο όλο συγκρότημα. Το περίβλημα κάθε μονάδας αποτελείται από γαλβανισμένα καλύμματα, ηλεκτροστατικά βαμμένα σε χρώμα λευκό (RAL 9002), με προστασία έναντι της διάβρωσης από τις καιρικές συνθήκες. Όλα τα εξαρτήματα του ψύκτη (συμπιεστές, κυκλοφορητής κτλ) θα περιβάλλονται απο το περίβλημα της μονάδος έτσι ώστε να προστατεύονται απο τις εξωτερικές συνθήκες (UV ακτινοβολία κτλ).επίσης το περίβλημα της μονάδος θα διαθέτει ηχομονωτικό υλικό για την αποφυγή της μετάδοσης θορύβου. Τα πλαϊνά πάνελ θα αφαιρούνται εύκολα έτσι ώστε να διευκολύνονται οι εργασίες συντήρησης. Στην συναρμολόγηση των μονάδων περιλαμβάνονται τόσο οι σωληνώσεις του ψυκτικού μέσου όσο και οι εσωτερικές καλωδιώσεις καθώς και ο πίνακας ε- λέγχου, ηλεκτρικής παροχής και οι σχετικές διατάξεις ελέγχου έτοιμα για εγκατάσταση και λειτουργία. Oι μονάδες παραδίδονται πλήρεις οικολογικού ψυκτικού μέσου R410A, σύμφωνα με τις προδιαγραφές της Ευρωπαϊκής Ένωσης, και ψυκτελαίου, έτοιμες προς λειτουργία. Το εργοστάσιο κατασκευής διαθέτει πιστοποιητικά ποιότητος ISO 9001 και βρίσκεται εντός της Ευρωπαϊκής Ένωσης. Η σειρά στην οποία ανήκει ο ψύκτης θα πρέπει να είναι πιστοποιημένη απο τον επίσημο φορέα πιστοποίησης EUROVENT. Όρια Λειτουργίας Τα όρια λειτουργίας των ψυκτικών συγκροτημάτων είναι: Ελάχιστη θερμοκρασία περιβάλλοντος: -20 C. Μέγιστη θερμοκρασία περιβάλλοντος: +46 C -8/14-

9 Συμπιεστές Κάθε ψυκτικό συγκρότημα (scroll) συμπιεστές με: διαθέτει δέκα (10) ερμητικούς σπειροειδούς Ερμητικούς κινητήρες που ψύχονται με αέρια αναρρόφησης το οποίο περνά πάνω από τα τυλίγματα του κινητήρα. Ηλεκτρονική εκτονωτική βαλβίδα Προστατευτικές διατάξεις μέσω θερμοστάτη ενσωματωμένο στα τυλίγματά τους ή εξαρτημάτων υπερθέρμανσης συνδεδεμένων με θερμικό ρελέ υπερθέρμανσης. υπάρχει επίσης προστασία από αναστροφή λειτουργίας μέσω ασφαλιστικού για αντιστροφή τάσεων φάσεων. Αντιδονητικά στηρίγματα για την ελαχιστοποίηση της μεταφοράς δονήσεων στο πλαίσιο της μονάδας. Ενσωματωμένη φυγοκεντρική αντλία λαδιού Ενσωματωμένος υαλοδείκτης στάθμης λαδιού και βαλβίδα πλήρωσης λαδιού Εύρος χρήσης τάσης +/- 10% της τάσης που αναγράφεται στην πινακίδα Εξατμιστής Ο εξατμιστής είναι πλακοειδούς τύπου (plate heat exchanger) με χαλκοκόλληση, μόνου ψυκτικού κυκλώματος, ειδικά σχεδιασμένος για R410A μεγιστοποιώντας τις θερμοδυναμικές ικανότητες και μειώνοντας την πτώση πίεσης νερού στο δίκτυο. Ο εξατμιστής ελέγχεται και σφραγίζεται σύμφωνα με τον Ευρωπαϊκό Κώδικα Πίεσης. Ο εξατμιστής είναι μονωμένος με τουλάχιστον 10 mm αφρό, με συντελεστή κ=0,26, για προστασία σε χαμηλή εξωτερική θερμοκρασία. Η μονάδα διαθέτει αντιπαγωτική προστασία του εξατμιστή στην περίοδο που δεν βρίσκεται σε λειτουργία, μέσω αντίστασης, η οποία ενεργοποιείται αυτόματα βάσει της εξωτερικής θερμοκρασίας και ελέγχεται από το κεντρικό σύστημα ε- λέγχου της μονάδας. Συμπυκνωτής Ο συμπυκνωτής αποτελείται από χαλκοσωλήνες χωρίς ραφή και πτερύγια αλουμινίου μηχανικά εκτονωμένα πάνω τους, με αξονικούς ανεμιστήρες απ -9/14-

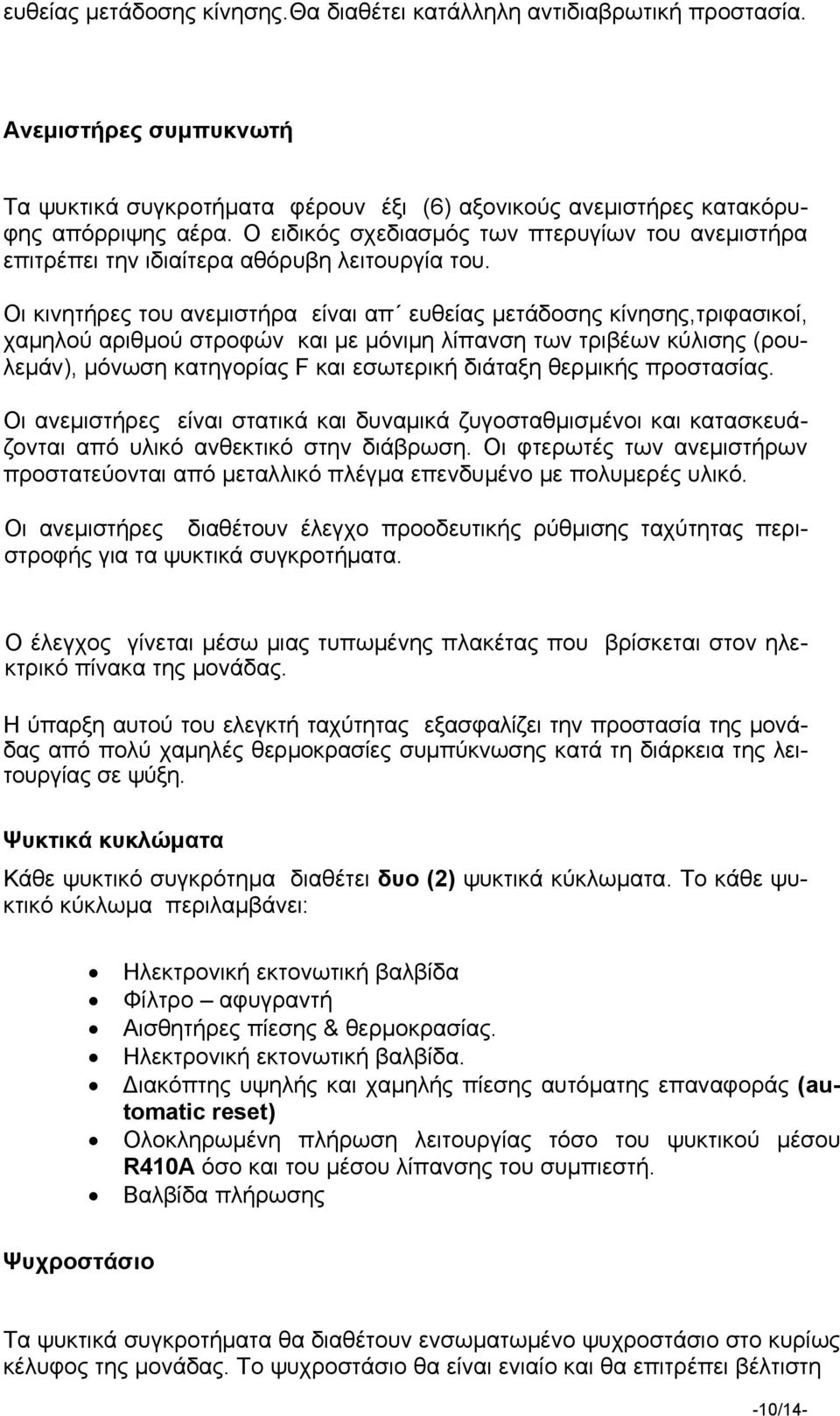

10 ευθείας μετάδοσης κίνησης.θα διαθέτει κατάλληλη αντιδιαβρωτική προστασία. Ανεμιστήρες συμπυκνωτή Τα ψυκτικά συγκροτήματα φέρουν έξι (6) αξονικούς ανεμιστήρες κατακόρυφης απόρριψης αέρα. Ο ειδικός σχεδιασμός των πτερυγίων του ανεμιστήρα επιτρέπει την ιδιαίτερα αθόρυβη λειτουργία του. Οι κινητήρες του ανεμιστήρα είναι απ ευθείας μετάδοσης κίνησης,τριφασικοί, χαμηλού αριθμού στροφών και με μόνιμη λίπανση των τριβέων κύλισης (ρουλεμάν), μόνωση κατηγορίας F και εσωτερική διάταξη θερμικής προστασίας. Οι ανεμιστήρες είναι στατικά και δυναμικά ζυγοσταθμισμένοι και κατασκευάζονται από υλικό ανθεκτικό στην διάβρωση. Οι φτερωτές των ανεμιστήρων προστατεύονται από μεταλλικό πλέγμα επενδυμένο με πολυμερές υλικό. Οι ανεμιστήρες διαθέτουν έλεγχο προοδευτικής ρύθμισης ταχύτητας περιστροφής για τα ψυκτικά συγκροτήματα. Ο έλεγχος γίνεται μέσω μιας τυπωμένης πλακέτας που βρίσκεται στον ηλεκτρικό πίνακα της μονάδας. Η ύπαρξη αυτού του ελεγκτή ταχύτητας εξασφαλίζει την προστασία της μονάδας από πολύ χαμηλές θερμοκρασίες συμπύκνωσης κατά τη διάρκεια της λειτουργίας σε ψύξη. Ψυκτικά κυκλώματα Κάθε ψυκτικό συγκρότημα διαθέτει δυο (2) ψυκτικά κύκλωματα. Το κάθε ψυκτικό κύκλωμα περιλαμβάνει: Ηλεκτρονική εκτονωτική βαλβίδα Φίλτρο αφυγραντή Αισθητήρες πίεσης & θερμοκρασίας. Ηλεκτρονική εκτονωτική βαλβίδα. Διακόπτης υψηλής και χαμηλής πίεσης αυτόματης επαναφοράς (automatic reset) Ολοκληρωμένη πλήρωση λειτουργίας τόσο του ψυκτικού μέσου R410A όσο και του μέσου λίπανσης του συμπιεστή. Βαλβίδα πλήρωσης Ψυχροστάσιο Τα ψυκτικά συγκροτήματα θα διαθέτουν ενσωματωμένο ψυχροστάσιο στο κυρίως κέλυφος της μονάδας. Το ψυχροστάσιο θα είναι ενιαίο και θα επιτρέπει βέλτιστη -10/14-

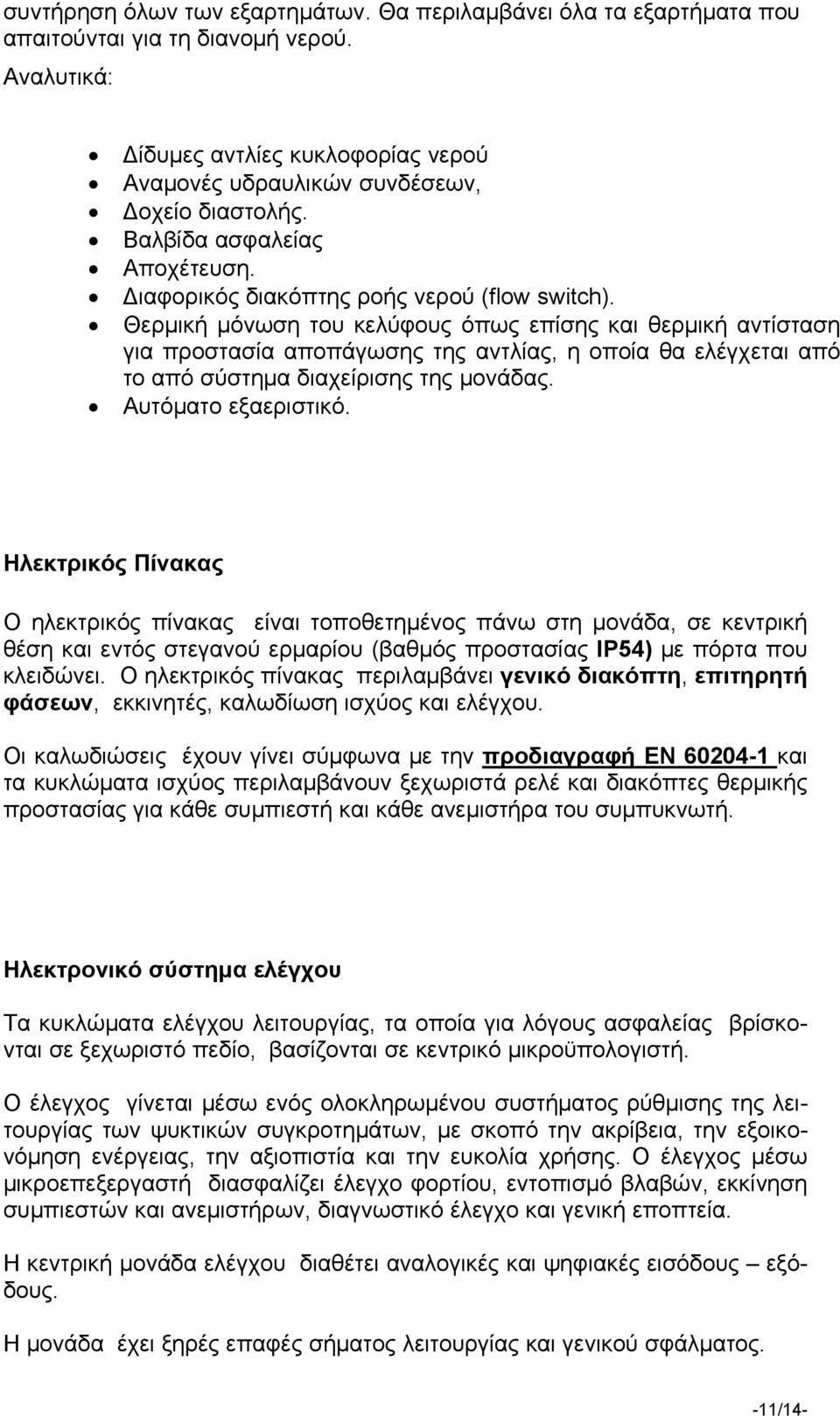

11 συντήρηση όλων των εξαρτημάτων. Θα περιλαμβάνει όλα τα εξαρτήματα που απαιτούνται για τη διανομή νερού. Αναλυτικά: Δίδυμες αντλίες κυκλοφορίας νερού Αναμονές υδραυλικών συνδέσεων, Δοχείο διαστολής. Βαλβίδα ασφαλείας Αποχέτευση. Διαφορικός διακόπτης ροής νερού (flow switch). Θερμική μόνωση του κελύφους όπως επίσης και θερμική αντίσταση για προστασία αποπάγωσης της αντλίας, η οποία θα ελέγχεται από το από σύστημα διαχείρισης της μονάδας. Αυτόματο εξαεριστικό. Ηλεκτρικός Πίνακας O ηλεκτρικός πίνακας είναι τοποθετημένος πάνω στη μονάδα, σε κεντρική θέση και εντός στεγανού ερμαρίου (βαθμός προστασίας IP54) με πόρτα που κλειδώνει. Ο ηλεκτρικός πίνακας περιλαμβάνει γενικό διακόπτη, επιτηρητή φάσεων, εκκινητές, καλωδίωση ισχύος και ελέγχου. Οι καλωδιώσεις έχουν γίνει σύμφωνα με την προδιαγραφή ΕΝ και τα κυκλώματα ισχύος περιλαμβάνουν ξεχωριστά ρελέ και διακόπτες θερμικής προστασίας για κάθε συμπιεστή και κάθε ανεμιστήρα του συμπυκνωτή. Ηλεκτρονικό σύστημα ελέγχου Τα κυκλώματα ελέγχου λειτουργίας, τα οποία για λόγους ασφαλείας βρίσκονται σε ξεχωριστό πεδίο, βασίζονται σε κεντρικό μικροϋπολογιστή. Ο έλεγχος γίνεται μέσω ενός ολοκληρωμένου συστήματος ρύθμισης της λειτουργίας των ψυκτικών συγκροτημάτων, με σκοπό την ακρίβεια, την εξοικονόμηση ενέργειας, την αξιοπιστία και την ευκολία χρήσης. Ο έλεγχος μέσω μικροεπεξεργαστή διασφαλίζει έλεγχο φορτίου, εντοπισμό βλαβών, εκκίνηση συμπιεστών και ανεμιστήρων, διαγνωστικό έλεγχο και γενική εποπτεία. Η κεντρική μονάδα ελέγχου διαθέτει αναλογικές και ψηφιακές εισόδους εξόδους. Η μονάδα έχει ξηρές επαφές σήματος λειτουργίας και γενικού σφάλματος. -11/14-

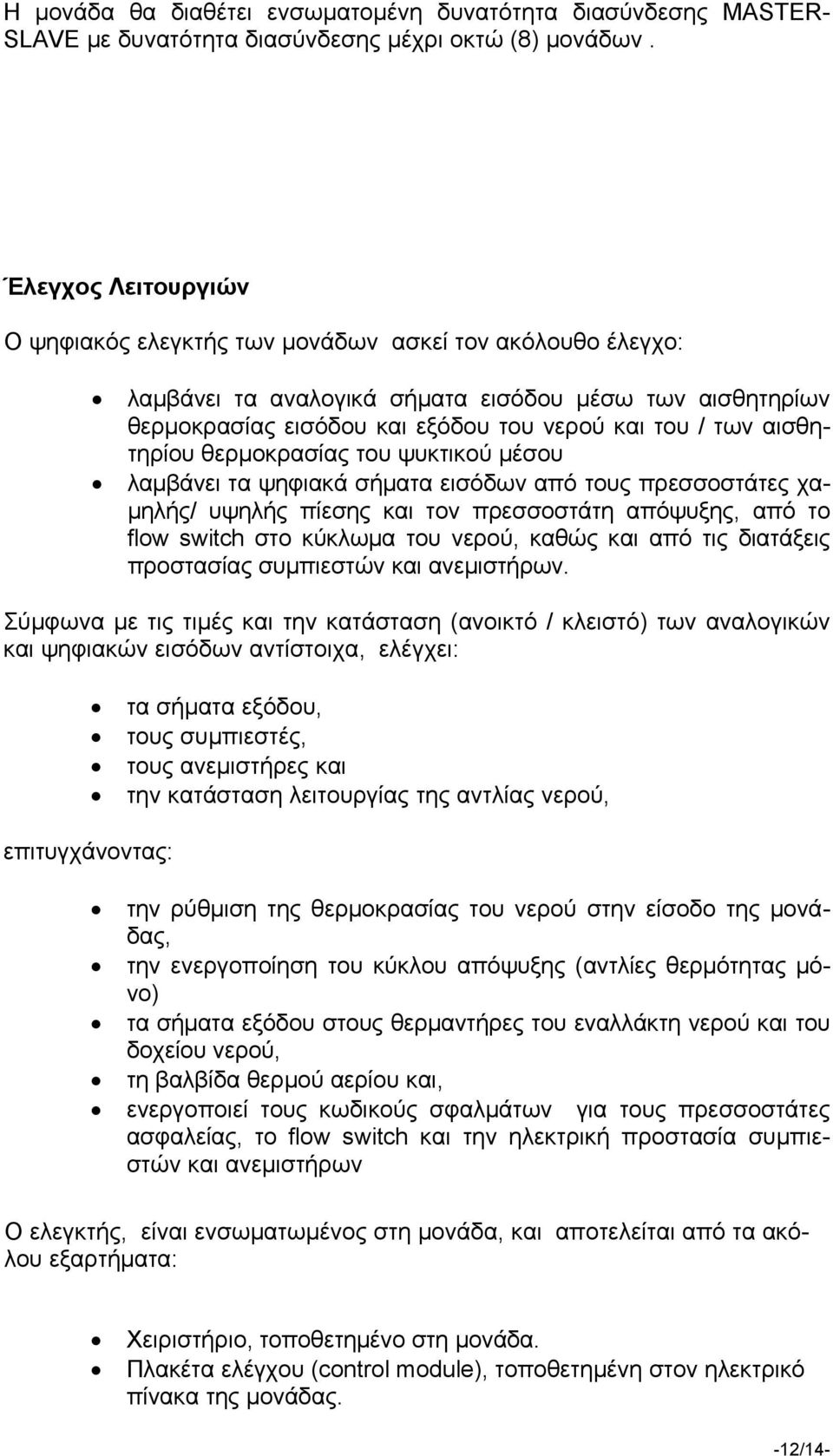

12 Η μονάδα θα διαθέτει ενσωματομένη δυνατότητα διασύνδεσης MASTER- SLAVE με δυνατότητα διασύνδεσης μέχρι οκτώ (8) μονάδων. Έλεγχος Λειτουργιών Ο ψηφιακός ελεγκτής των μονάδων ασκεί τον ακόλουθο έλεγχο: λαμβάνει τα αναλογικά σήματα εισόδου μέσω των αισθητηρίων θερμοκρασίας εισόδου και εξόδου του νερού και του / των αισθητηρίου θερμοκρασίας του ψυκτικού μέσου λαμβάνει τα ψηφιακά σήματα εισόδων από τους πρεσσοστάτες χαμηλής/ υψηλής πίεσης και τον πρεσσοστάτη απόψυξης, από το flow switch στο κύκλωμα του νερού, καθώς και από τις διατάξεις προστασίας συμπιεστών και ανεμιστήρων. Σύμφωνα με τις τιμές και την κατάσταση (ανοικτό / κλειστό) των αναλογικών και ψηφιακών εισόδων αντίστοιχα, ελέγχει: τα σήματα εξόδου, τους συμπιεστές, τους ανεμιστήρες και την κατάσταση λειτουργίας της αντλίας νερού, επιτυγχάνοντας: την ρύθμιση της θερμοκρασίας του νερού στην είσοδο της μονάδας, την ενεργοποίηση του κύκλου απόψυξης (αντλίες θερμότητας μόνο) τα σήματα εξόδου στους θερμαντήρες του εναλλάκτη νερού και του δοχείου νερού, τη βαλβίδα θερμού αερίου και, ενεργοποιεί τους κωδικούς σφαλμάτων για τους πρεσσοστάτες ασφαλείας, το flow switch και την ηλεκτρική προστασία συμπιεστών και ανεμιστήρων Ο ελεγκτής, είναι ενσωματωμένος στη μονάδα, και αποτελείται από τα ακόλου εξαρτήματα: Χειριστήριο, τοποθετημένο στη μονάδα. Πλακέτα ελέγχου (control module), τοποθετημένη στον ηλεκτρικό πίνακα της μονάδας. -12/14-

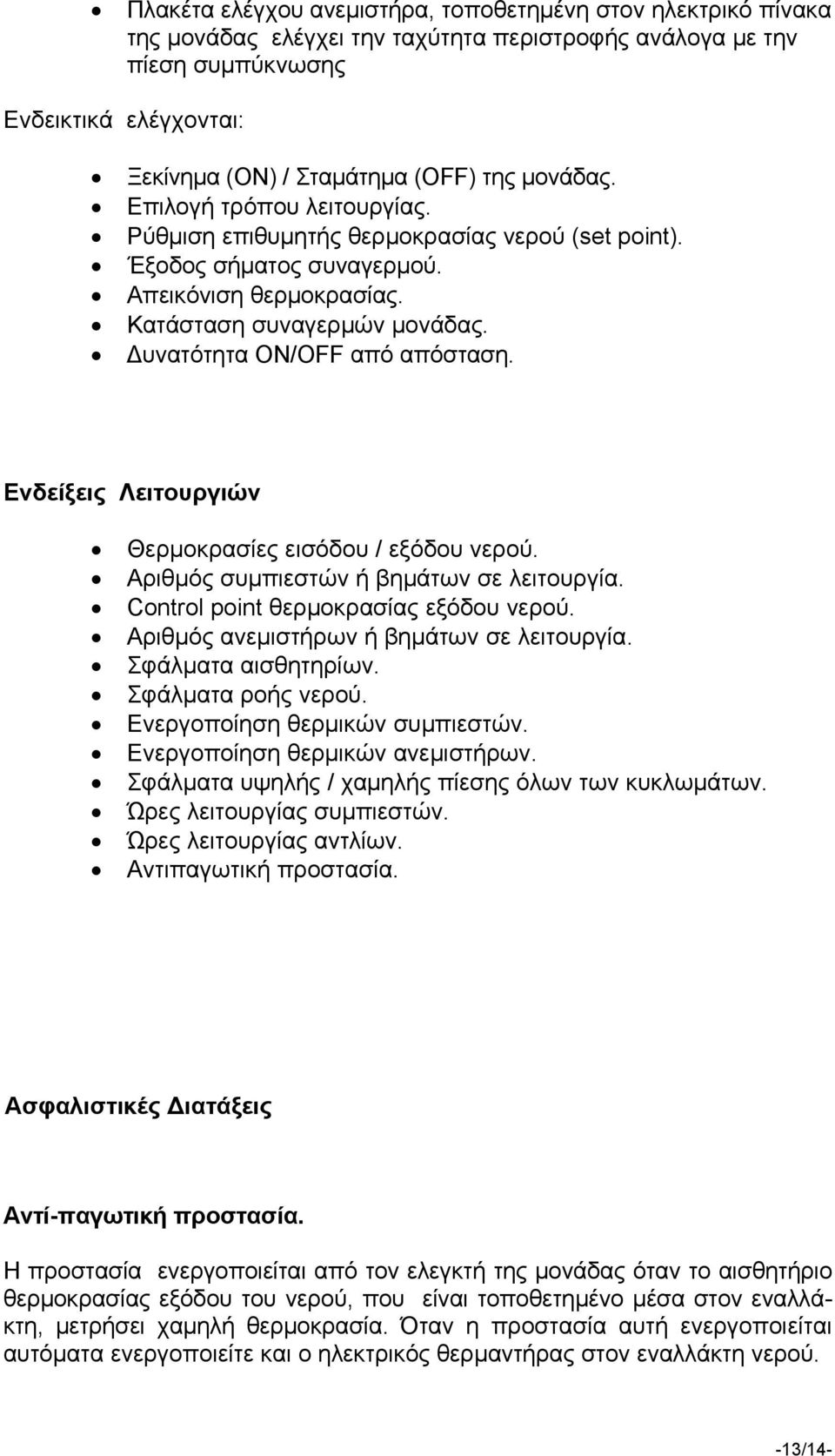

13 Πλακέτα ελέγχου ανεμιστήρα, τοποθετημένη στον ηλεκτρικό πίνακα της μονάδας ελέγχει την ταχύτητα περιστροφής ανάλογα με την πίεση συμπύκνωσης Ενδεικτικά ελέγχονται: Ξεκίνημα (ΟΝ) / Σταμάτημα (ΟFF) της μονάδας. Επιλογή τρόπου λειτουργίας. Ρύθμιση επιθυμητής θερμοκρασίας νερού (set point). Έξοδος σήματος συναγερμού. Απεικόνιση θερμοκρασίας. Κατάσταση συναγερμών μονάδας. Δυνατότητα ON/OFF από απόσταση. Ενδείξεις Λειτουργιών Θερμοκρασίες εισόδου / εξόδου νερού. Αριθμός συμπιεστών ή βημάτων σε λειτουργία. Control point θερμοκρασίας εξόδου νερού. Αριθμός ανεμιστήρων ή βημάτων σε λειτουργία. Σφάλματα αισθητηρίων. Σφάλματα ροής νερού. Ενεργοποίηση θερμικών συμπιεστών. Ενεργοποίηση θερμικών ανεμιστήρων. Σφάλματα υψηλής / χαμηλής πίεσης όλων των κυκλωμάτων. Ώρες λειτουργίας συμπιεστών. Ώρες λειτουργίας αντλίων. Αντιπαγωτική προστασία. Ασφαλιστικές Διατάξεις Αντί-παγωτική προστασία. Η προστασία ενεργοποιείται από τον ελεγκτή της μονάδας όταν το αισθητήριο θερμοκρασίας εξόδου του νερού, που είναι τοποθετημένο μέσα στον εναλλάκτη, μετρήσει χαμηλή θερμοκρασία. Όταν η προστασία αυτή ενεργοποιείται αυτόματα ενεργοποιείτε και ο ηλεκτρικός θερμαντήρας στον εναλλάκτη νερού. -13/14-

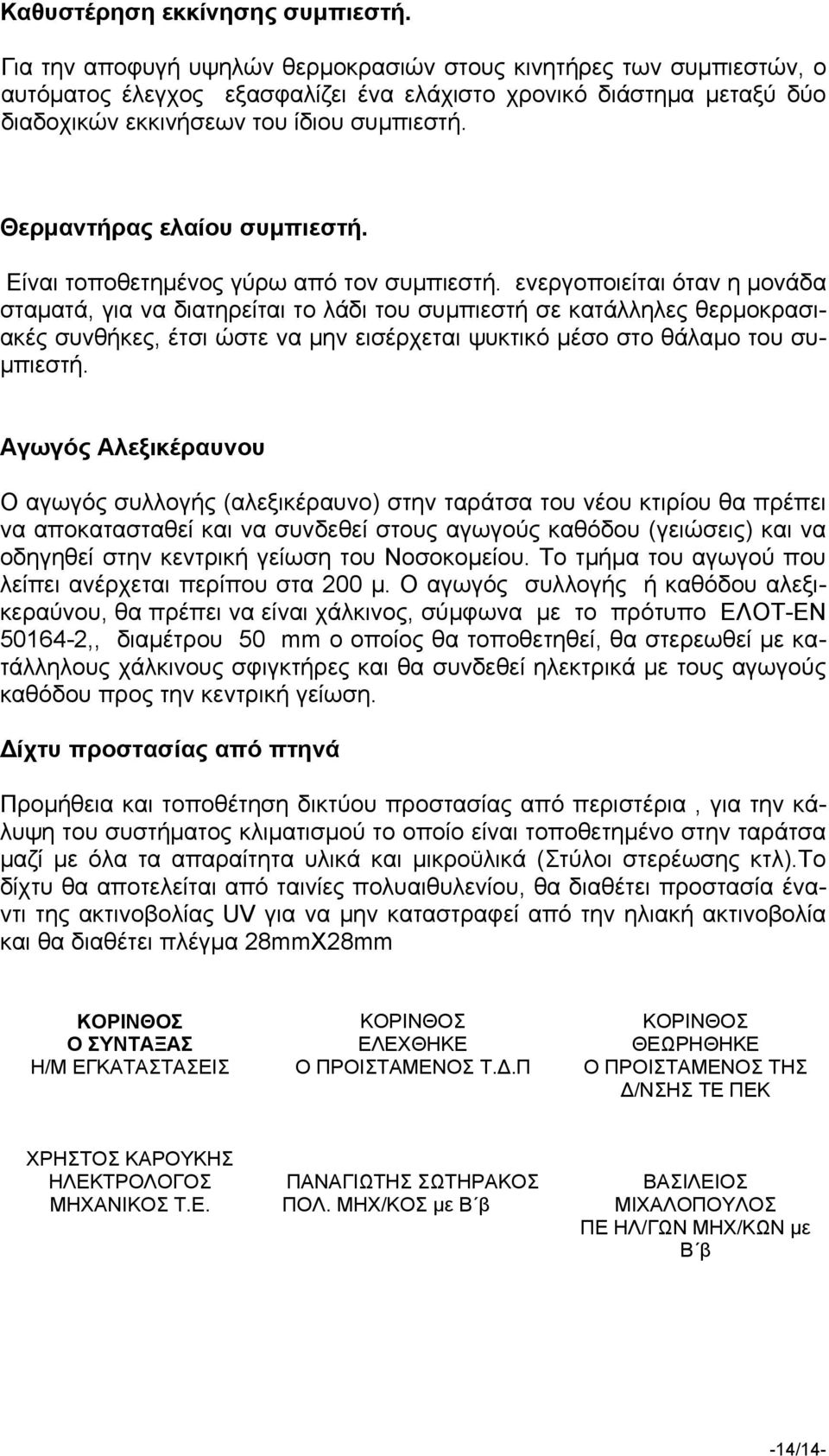

14 Καθυστέρηση εκκίνησης συμπιεστή. Για την αποφυγή υψηλών θερμοκρασιών στους κινητήρες των συμπιεστών, ο αυτόματος έλεγχος εξασφαλίζει ένα ελάχιστο χρονικό διάστημα μεταξύ δύο διαδοχικών εκκινήσεων του ίδιου συμπιεστή. Θερμαντήρας ελαίου συμπιεστή. Είναι τοποθετημένος γύρω από τον συμπιεστή. ενεργοποιείται όταν η μονάδα σταματά, για να διατηρείται το λάδι του συμπιεστή σε κατάλληλες θερμοκρασιακές συνθήκες, έτσι ώστε να μην εισέρχεται ψυκτικό μέσο στο θάλαμο του συμπιεστή. Αγωγός Αλεξικέραυνου Ο αγωγός συλλογής (αλεξικέραυνο) στην ταράτσα του νέου κτιρίου θα πρέπει να αποκατασταθεί και να συνδεθεί στους αγωγούς καθόδου (γειώσεις) και να οδηγηθεί στην κεντρική γείωση του Νοσοκομείου. Το τμήμα του αγωγού που λείπει ανέρχεται περίπου στα 200 μ. Ο αγωγός συλλογής ή καθόδου αλεξικεραύνου, θα πρέπει να είναι χάλκινος, σύμφωνα με το πρότυπο ΕΛΟΤ-ΕΝ ,, διαμέτρου 50 mm ο οποίος θα τοποθετηθεί, θα στερεωθεί με κατάλληλους χάλκινους σφιγκτήρες και θα συνδεθεί ηλεκτρικά με τους αγωγούς καθόδου προς την κεντρική γείωση. Δίχτυ προστασίας από πτηνά Προμήθεια και τοποθέτηση δικτύου προστασίας από περιστέρια, για την κάλυψη του συστήματος κλιματισμού το οποίο είναι τοποθετημένο στην ταράτσα μαζί με όλα τα απαραίτητα υλικά και μικροϋλικά (Στύλοι στερέωσης κτλ).το δίχτυ θα αποτελείται από ταινίες πολυαιθυλενίου, θα διαθέτει προστασία έναντι της ακτινοβολίας UV για να μην καταστραφεί από την ηλιακή ακτινοβολία και θα διαθέτει πλέγμα 28mmX28mm ΚΟΡΙΝΘΟΣ Ο ΣΥΝΤΑΞΑΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΚΟΡΙΝΘΟΣ ΕΛΕΧΘΗΚΕ Ο ΠΡΟΙΣΤΑΜΕΝΟΣ Τ.Δ.Π ΚΟΡΙΝΘΟΣ ΘΕΩΡΗΘΗΚΕ Ο ΠΡΟΙΣΤΑΜΕΝΟΣ ΤΗΣ Δ/ΝΣΗΣ ΤΕ ΠΕΚ ΧΡΗΣΤΟΣ ΚΑΡΟΥΚΗΣ ΗΛΕΚΤΡΟΛΟΓΟΣ ΜΗΧΑΝΙΚΟΣ Τ.E. ΠΑΝΑΓΙΩΤΗΣ ΣΩΤΗΡΑΚΟΣ ΠΟΛ. ΜΗΧ/ΚΟΣ με Β β ΒΑΣΙΛΕΙΟΣ ΜΙΧΑΛΟΠΟΥΛΟΣ ΠΕ ΗΛ/ΓΩΝ ΜΗΧ/ΚΩΝ με Β β -14/14-
