ΗΛΙΑΚΗ ΕΝΕΡΓΕΙΑ. Ολοκληρωµένα ηλιοθερµικά συστήµατα για ζεστό νερό χρήσης ΕΠΕΝΔΥΣΤΕ ΣΤΟΝ ΗΛΙΟ ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

Transcript

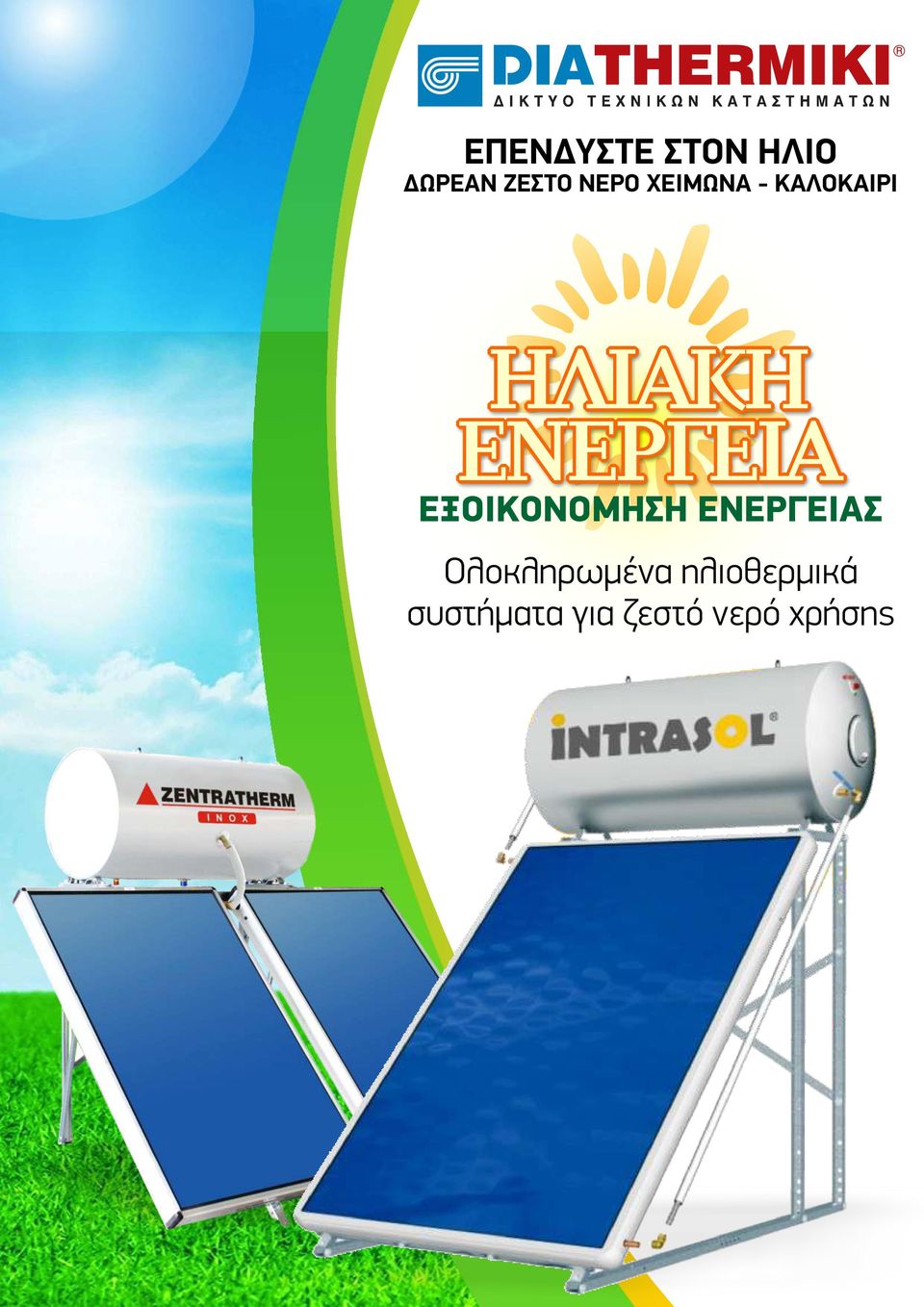

1 ΕΠΕΝΔΥΣΤΕ ΣΤΟΝ ΗΛΙΟ ΔΩΡΕΑΝ ΖΕΣΤΟ ΝΕΡΟ ΧΕΙΜΩΝΑ - ΚΑΛΟΚΑΙΡΙ ΗΛΙΑΚΗ ΕΝΕΡΓΕΙΑ ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ Ολοκληρωµένα ηλιοθερµικά συστήµατα για ζεστό νερό χρήσης

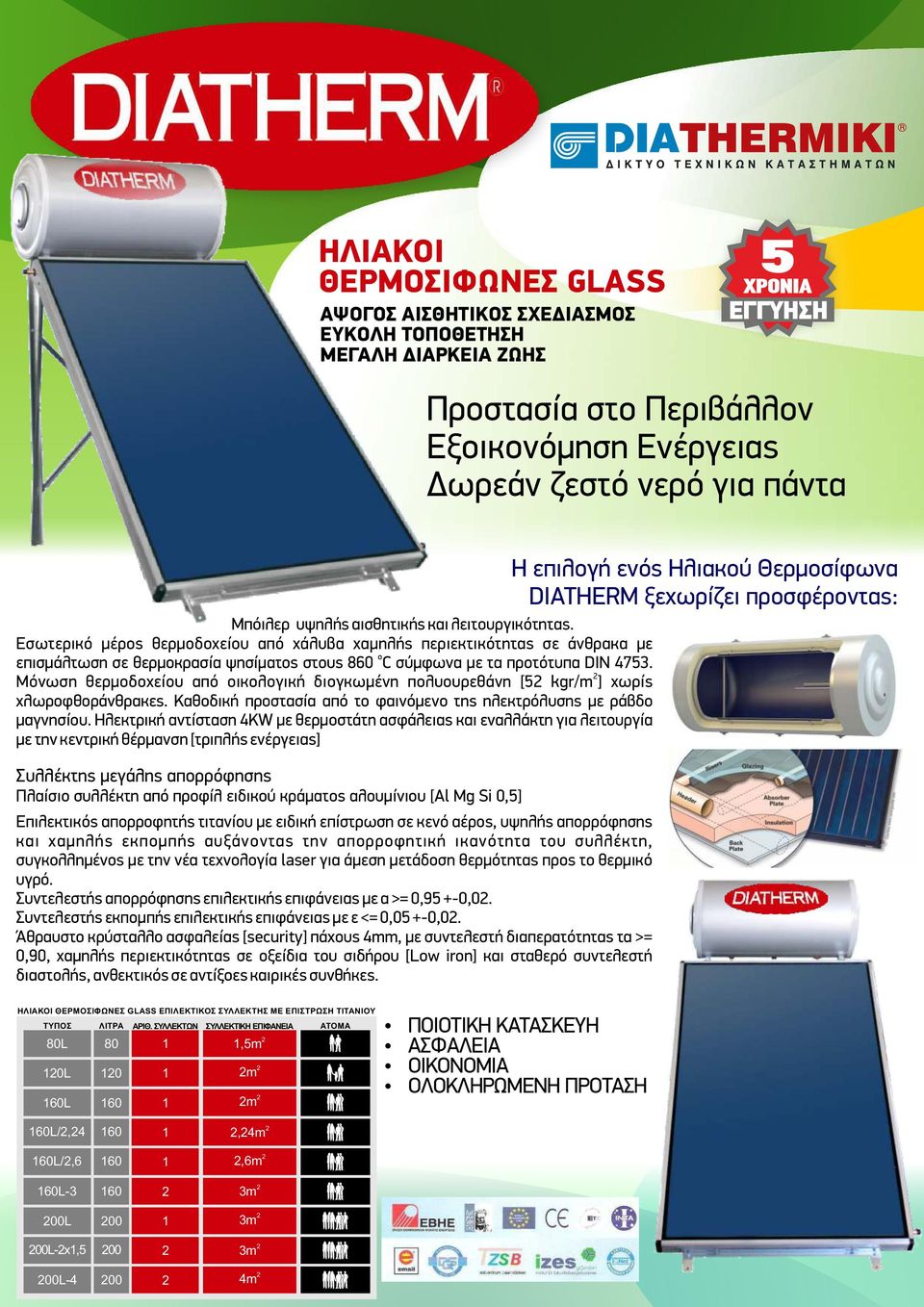

2 ΗΛΙΑΚΟΙ ΘΕΡΜΟΣΙΦΩΝΕΣ GLASS ΑΨΟΓΟΣ ΑΙΣΘΗΤΙΚΟΣ ΣΧΕΔΙΑΣΜΟΣ ΕΥΚΟΛΗ ΤΟΠΟΘΕΤΗΣΗ ΜΕΓΑΛΗ ΔΙΑΡΚΕΙΑ ΖΩΗΣ Προστασία στο Περιβάλλον Εξοικονόµηση Ενέργειας Δωρεάν ζεστό νερό για πάντα Η επιλογή ενός Ηλιακού Θερµοσίφωνα DIATHERM ξεχωρίζει προσφέροντας: Μπόιλερ υψηλής αισθητικής και λειτουργικότητας. Εσωτερικό µέρος θερµοδοχείου από χάλυβα χαµηλής περιεκτικότητας σε άνθρακα µε ο επισµάλτωση σε θερµοκρασία ψησίµατος στους 860 C σύµφωνα µε τα προτότυπα DIN Μόνωση θερµοδοχείου από οικολογική διογκωµένη πολυουρεθάνη [5 kgr/m ] χωρίς χλωροφθοράνθρακες. Καθοδική προστασία από το φαινόµενο της ηλεκτρόλυσης µε ράβδο µαγνησίου. Ηλεκτρική αντίσταση 4KW µε θερµοστάτη ασφάλειας και εναλλάκτη για λειτουργία µε την κεντρική θέρµανση [τριπλής ενέργειας] Συλλέκτης µεγάλης απορρόφησης Πλαίσιο συλλέκτη από προφίλ ειδικού κράµατος αλουµίνιου [Al Mg Si 0,5] Επιλεκτικός απορροφητής τιτανίου µε ειδική επίστρωση σε κενό αέρος, υψηλής απορρόφησης και χαµηλής εκποµπής αυξάνοντας την απορροφητική ικανότητα του συλλέκτη, συγκολληµένος µε την νέα τεχνολογία laser για άµεση µετάδοση θερµότητας προς το θερµικό υγρό. Συντελεστής απορρόφησης επιλεκτικής επιφάνειας µε α >= 0,95 +-0,0. Συντελεστής εκποµπής επιλεκτικής επιφάνειας µε ε <= 0,05 +-0,0. Άθραυστο κρύσταλλο ασφαλείας [security] πάχους 4mm, µε συντελεστή διαπερατότητας τα >= 0,90, χαµηλής περιεκτικότητας σε οξείδια του σιδήρου [Low iron] και σταθερό συντελεστή διαστολής, ανθεκτικός σε αντίξοες καιρικές συνθήκες. ΗΛΙΑΚΟΙ ΘΕΡΜΟΣΙΦΩΝΕΣ GLASS ΕΠΙΛΕΚΤΙΚΟΣ ΣΥΛΛΕΚΤΗΣ ΜΕ ΕΠΙΣΤΡΩΣΗ ΤΙΤΑΝΙΟΥ ΤΥΠΟΣ ΛΙΤΡΑ ΑΡΙΘ. ΣΥΛΛΕΚΤΩΝ ΣΥΛΛΕΚΤΙΚΗ ΕΠΙΦΑΝΕΙΑ ΑΤΟΜΑ ΠΟΙΟΤΙΚΗ ΚΑΤΑΣΚΕΥΗ 80L 80 0L 0 60L 60,5m m m ΑΣΦΑΛΕΙΑ ΟΙΚΟΝΟΜΙΑ ΟΛΟΚΛΗΡΩΜΕΝΗ ΠΡΟΤΑΣΗ 60L/, L/, L L 00 00L-x, L-4 00,4m,6m 3m 3m 3m 4m

3 Ηλιακά συστήµατα υψηλής τεχνολογίας µε επιλεκτικούς και χάλκινους σωλήνες Τα ηλιακά συστήµατα Zentratherm ενσωµατώνουν τη σύγχρονη και δοκιµασµένη τεχνολογία των ηλιακών συστηµάτων: Μέγιστη απόδοση, µεγάλη διάρκεια ζωής,σίγουρη απόσβεση της επένδυσής σας. Τα δοχεία συλλογής (boiler) µε µονή ή διπλή υάλωση εξασφαλίζουν τη µέγιστη διάρκεια ζωής. Εσωτερική προστασία µε άνοδο µαγνησίου. Εφοδιασµένο µε ηλεκτρική αντίσταση ρυθµιζόµενης θερµοκρασίας 30C - 90C. Εξωτερική θερµική προστασία µε µόνωση πολυουρεθάνης µεγάλου πάχους. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΕΠΕΝΔΥΣΤΕ ΣΕ ΛΥΣΕΙΣ ΦΙΛΙΚΕΣ ΠΡΟΣ ΤΟ ΠΕΡΙΒΑΛΛΟΝ ΜΕ ΕΓΓΥΗΜΕΝΗ ΑΠΟΣΒΕΣΗ

4 COPPER Ο χαλκός είναι ΦΥΣΙΚΟ ΟΡΥΚΤΟ ΣΤΟΙΧΕΙΟ πλήρως ανακυκλώσιµο χωρίς καµία ξένη ή άγνωστη πρόσµειξη. Η χρήση είναι επιστηµονικά ελεγµένη και πλήρως αποδεκτή. Γι αυτό συνοδεύεται από πιστοποιητικά ποότητας και υγεινής από όλα τα ινστιτούτα του κόσµου. Είναι το υλικό που έχει διασωθεί περισσότερο παντού και στην Ελλάδα για την µεταφορά πόσιµου νερού στις θερµουδραυλικές εγκαταστάσεις στα δίκτυα µεταφοράς αερίων, νοσοκοµειακών και βιοµηχανικών εγκαταστάσεων κ.τ.λ. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΥΛΛΕΚΤΗ Πλαίσιο: Αλουµινίου Κρύσταλλο: Mistlite Security Υδροσκελετός: Από χάλκινους σωλήνες Συλλεκτική επιφάνεια: Χάλκινα φύλλα απόλυτης επαφής που επιτυχάνεται µε συγκόληση Μόνωση: Πετροβάµβακα πάχους 3εκ. 50kg/m3 Βάση στήριξης: Από στραντζαρισµένο γαλβανιζέ πάχους χιλ. χωρίς κολλήσεις I N O X Ολοκληρωµένα Ηλιακά συστήµατα Double Glass & Inox Υψηλής τεχνολογίας για µέγιστη απόδοση & µεγάλη διάρκεια ζώης. Εγγυηµένη υψηλή απόδοση, συλλέκτης µε πολλαπλή µόνωση. Μέγιστη απορροφητική επιφάνεια. Μονής, διπλής & τριπλής ενέργειας. Πιστοποιηµένα υψηλή ποιότητα, ασφαλής και πιστή λειτουργία.

5 Τα ηλιακά του µέλλοντος σήµερα Ηλιακοί θερµοσίφωνες από ανοξείδωτο ατσάλι και µε επίστρωση glass µε τιτάνιο. 3ης γενιάς ηλιακά συστήµατα µε επιλεκτικό συλλέκτη τιτανίου. Τιτάνιο, χαλκός και ατσάλι για µεγαλύτερη απόδοση και αντοχή. DOUBLE GLASS & ΙΝΟΧ ΜΕ ΣΥΛΛΕΚΤΗ ΕΠΙΛΕΚΤΙΚΟ ΕΠΙΣΤΩΣΗΣ ΤΙΤΑΝΙΟΥ EGL 0/,8 ΚΑΘ EGL 60/,3 ΚΑΘ EGL 60/,3 ΟΡΙΖ EGL 00/3 ΚΑΘ EGL 00/,9 ΚΑΘ EGL 00/,9 ΟΡΙΖ EGL 50/4 ΚΑΘ EGL 300/4,6 ΚΑΘ EPI- EPI-6/Κ EPI-6/Ο EPI-0 EPI-56 EPI-57 EPI-5 EPI-6 X,84 τµ X,4 τµ X,4 τµ X,50 τµ X3,00 τµ X3,00 τµ X,00 τµ X,4 τµ,84 3-5,4 4-6, , , , , ,48 8- Εγγυηµένη υψηλή απόδοση Για ηλιακή ακτινοβολία ο κατάλληλος απορροφητής Μέγιστη απορροφητική επιφάνεια Μεγάλη διάρκεια Απουσία θερµοσιφωνισµού αέρα Υψηλή στατική ποιότητα Τεχνολογία και αισθητική Χρωµατικές επιλογές Μονής, διπλής και τριπλής ενέργειας Ασφάλεια και ποιότητα Πιστοποιηµένη κατασκευή Αυστηρή επιλογή εξαρτηµάτων Για κάθε τύπο νερού, το δικό του δοχείο Προστασία από τον παγετό Αντιοξειδωτική προστασία.

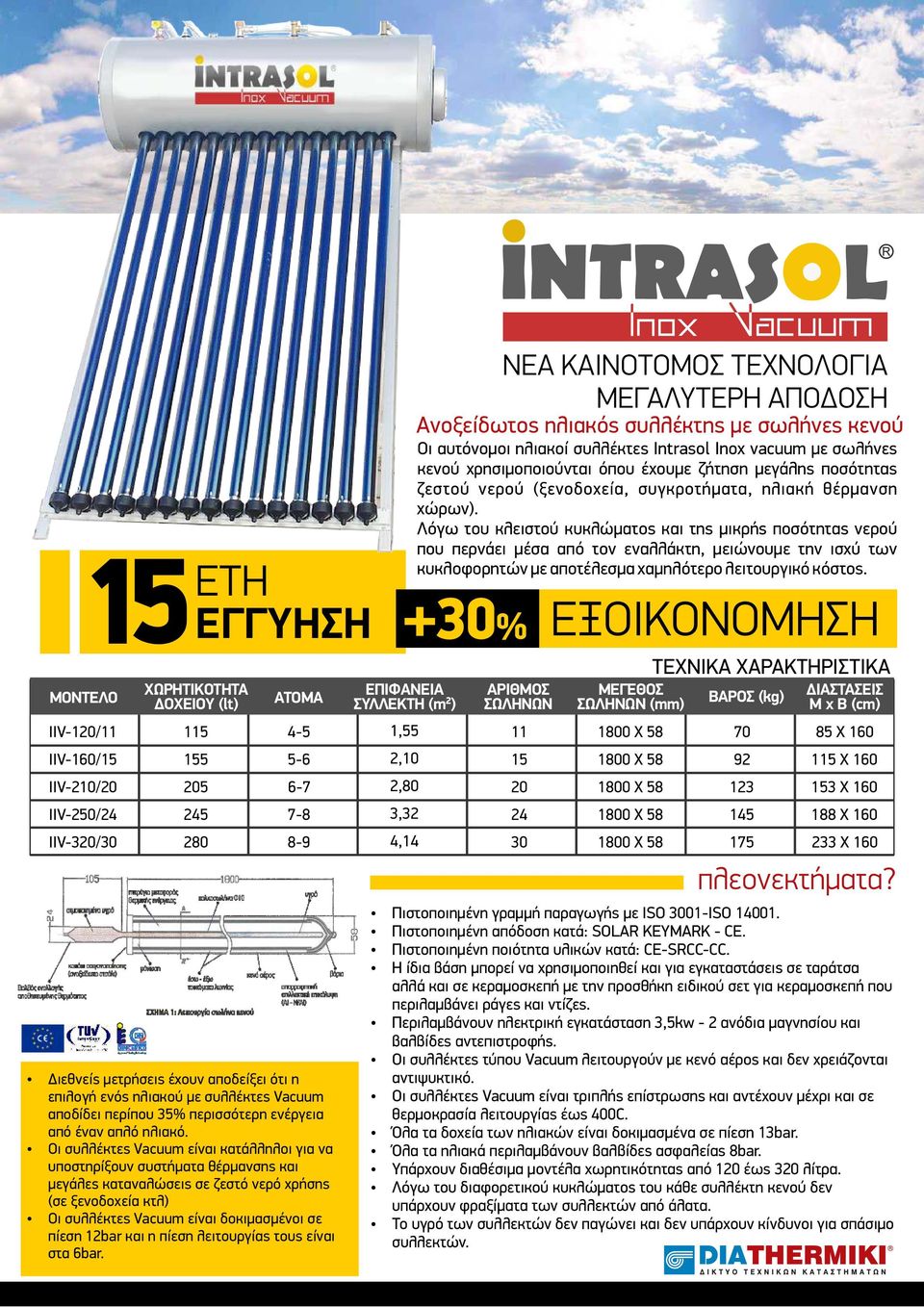

6 5 ΕΤΗ ΕΓΓΥΗΣΗ +30% Διεθνείς µετρήσεις έχουν αποδείξει ότι η επιλογή ενός ηλιακού µε συλλέκτες Vacuum αποδίδει περίπου 35% περισσότερη ενέργεια από έναν απλό ηλιακό. Οι συλλέκτες Vacuum είναι κατάλληλοι για να υποστηρίξουν συστήµατα θέρµανσης και µεγάλες καταναλώσεις σε ζεστό νερό χρήσης (σε ξενοδοχεία κτλ) Οι συλλέκτες Vacuum είναι δοκιµασµένοι σε πίεση bar και η πίεση λειτουργίας τους είναι στα 6bar. ΝΕΑ ΚΑΙΝΟΤΟΜΟΣ ΤΕΧΝΟΛΟΓΙΑ ΜΕΓΑΛΥΤΕΡΗ ΑΠΟΔΟΣΗ Ανοξείδωτος ηλιακός συλλέκτης µε σωλήνες κενού Οι αυτόνοµοι ηλιακοί συλλέκτες Intrasol Inox vacuum µε σωλήνες κενού χρησιµοποιούνται όπου έχουµε ζήτηση µεγάλης ποσότητας ζεστού νερού (ξενοδοχεία, συγκροτήµατα, ηλιακή θέρµανση χώρων). Λόγω του κλειστού κυκλώµατος και της µικρής ποσότητας νερού που περνάει µέσα από τον εναλλάκτη, µειώνουµε την ισχύ των κυκλοφορητών µε αποτέλεσµα χαµηλότερο λειτουργικό κόστος. ΕΞΟΙΚΟΝΟΜΗΣΗ ΧΩΡΗΤΙΚΟΤΗΤΑ ΕΠΙΦΑΝΕΙΑ ΑΡΙΘΜΟΣ ΜΕΓΕΘΟΣ ΜΟΝΤΕΛΟ ΔΟΧΕΙΟΥ (lt) ΑΤΟΜΑ ΣΥΛΛΕΚΤΗ (m²) ΣΩΛΗΝΩΝ ΣΩΛΗΝΩΝ (mm) ΒΑΡΟΣ (kg) IIV-0/ IIV-60/5 IIV-0/0 IIV-50/4 IIV-30/ ,55,0,80 3,3 4, X X X X X 58 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΙΑΣΤΑΣΕΙΣ Μ χ Β (cm) πλεονεκτήµατα? Πιστοποιηµένη γραµµή παραγωγής µε ISO 300-ISO 400. Πιστοποιηµένη απόδοση κατά: SOLAR KEYMARK - CE. Πιστοποιηµένη ποιότητα υλικών κατά: CE-SRCC-CC. Η ίδια βάση µπορεί να χρησιµοποιηθεί και για εγκαταστάσεις σε ταράτσα αλλά και σε κεραµοσκεπή µε την προσθήκη ειδικού σετ για κεραµοσκεπή που περιλαµβάνει ράγες και ντίζες. Περιλαµβάνουν ηλεκτρική εγκατάσταση 3,5kw - ανόδια µαγνησίου και βαλβίδες αντεπιστροφής. Οι συλλέκτες τύπου Vacuum λειτουργούν µε κενό αέρος και δεν χρειάζονται αντιψυκτικό. Οι συλλέκτες Vacuum είναι τριπλής επίστρωσης και αντέχουν µέχρι και σε θερµοκρασία λειτουργίας έως 400C. Όλα τα δοχεία των ηλιακών είναι δοκιµασµένα σε πίεση 3bar. Όλα τα ηλιακά περιλαµβάνουν βαλβίδες ασφαλείας 8bar. Υπάρχουν διαθέσιµα µοντέλα χωρητικότητας από 0 έως 30 λίτρα. Λόγω του διαφορετικού κυκλώµατος του κάθε συλλέκτη κενού δεν υπάρχουν φραξίµατα των συλλεκτών από άλατα. Το υγρό των συλλεκτών δεν παγώνει και δεν υπάρχουν κίνδυνοι για σπάσιµο συλλεκτών X 60 5 X X X X 60

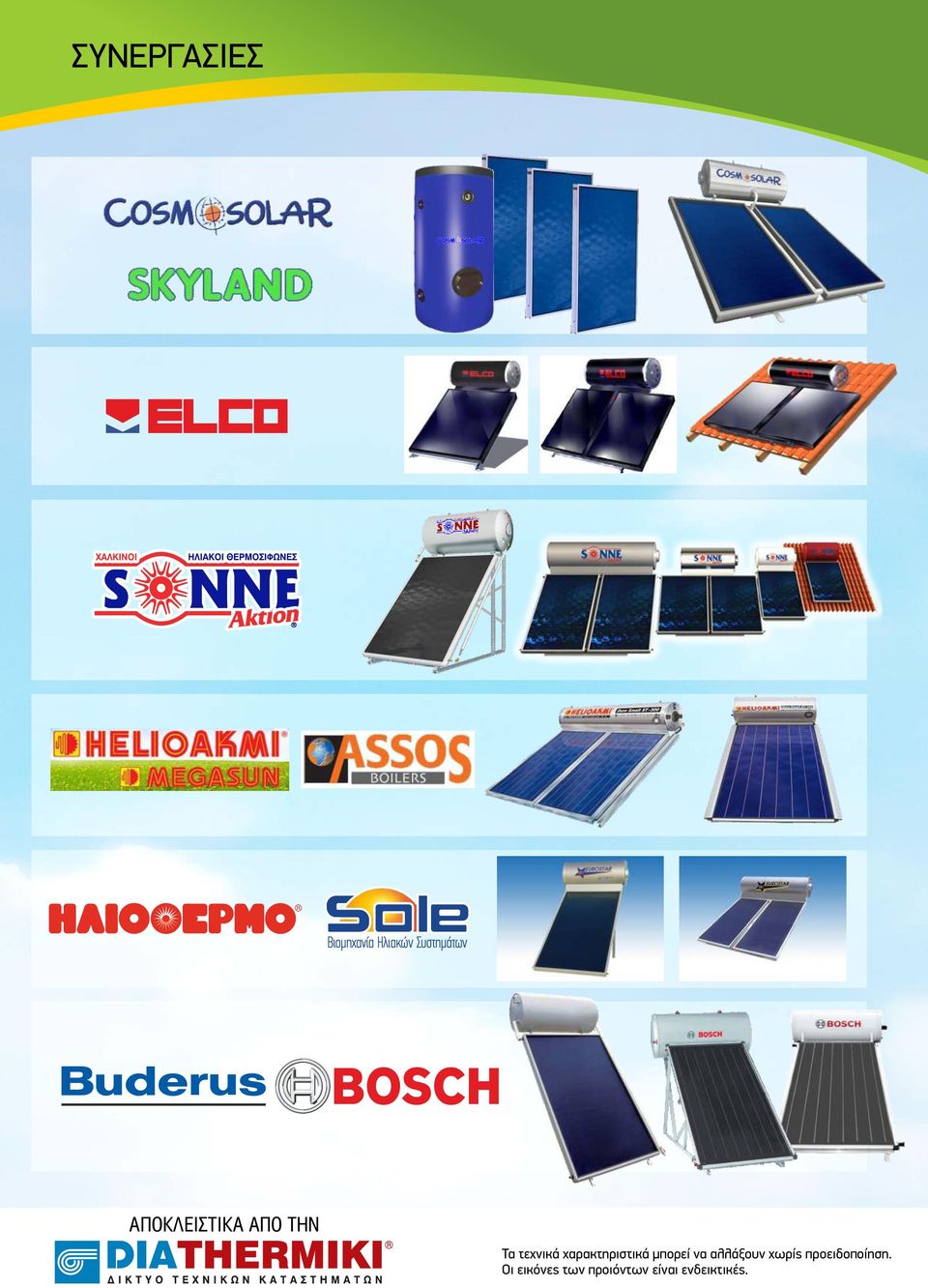

7 ΣΥΝΕΡΓΑΣΙΕΣ ΑΠΟΚΛΕΙΣΤΙΚΑ ΑΠΟ ΤΗΝ Τα τεχνικά χαρακτηριστικά µπορεί να αλλάξουν χωρίς προειδοποίηση. Οι εικόνες των προιόντων είναι ενδεικτικές.

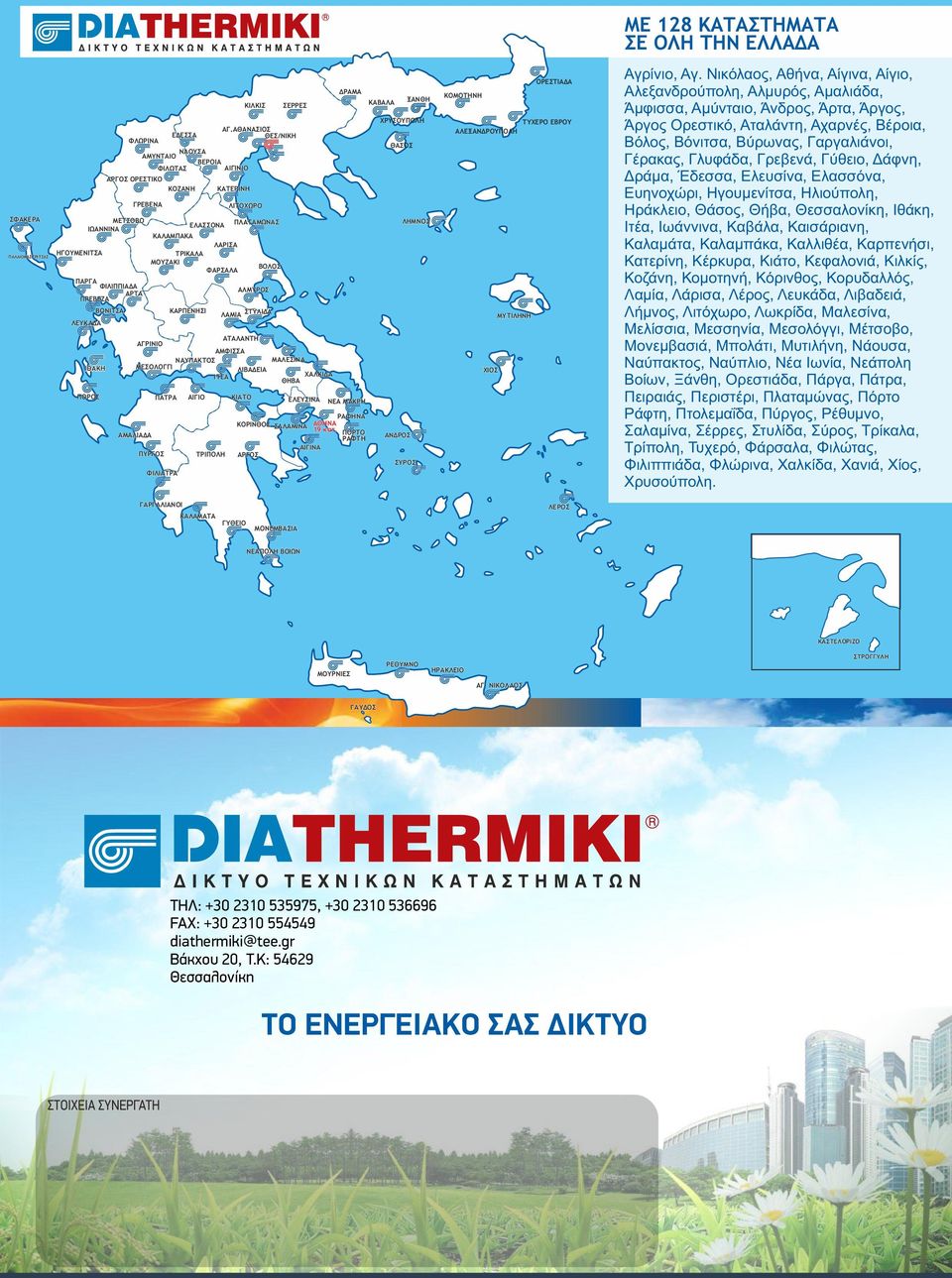

8 ΣΦΑΚΕΡΑ ΠΑΛΑΙΟΚΑΣΤΡΙΤΣΑΣ ΗΓΟΥΜΕΝΙΤΣΑ ΝΑΟΥΣΑ ΑΜΥΝΤΑΙΟ BΕΡΟΙΑ ΦΙΛΩΤΑΣ ΑΙΓΙΝΙΟ ΑΡΓΟΣ ΟΡΕΣΤΙΚΟ ΚΟΖΑΝΗ ΜΕΤΣΟΒΟ ΙΩΑΝΝΙΝΑ ΠΑΡΓΑ ΦΙΛΙΠΠΙΑΔΑ ΑΡΤΑ ΠΡΕΒΕΖΑ ΛΕΥΚΑΔΑ ΙΘΑΚΗ ΠΟΡΟΣ ΒΟΝΙΤΣΑ ΦΛΩΡΙΝΑ ΓΡΕΒΕΝΑ ΑΓΡΙΝΙΟ ΚΙΛΚΙΣ ΣΕΡΡΕΣ ΑΓ.ΑΘΑΝΑΣΙΟΣ ΘΕΣ/ΝΙΚΗ ΚΑΤΕΡΙΝΗ ΑΜΦΙΣΣΑ ΜΕΣΟΛΟΓΓΙ ΝΑΥΠΑΚΤΟΣ ΑΜΑΛΙΑΔΑ ΠΑΤΡΑ ΠΥΡΓΟΣ ΦΙΛΙΑΤΡΑ ΕΔΕΣΣΑ ΚΑΛΑΜΠΑΚΑ ΤΡΙΚΑΛΑ ΜΟΥΖΑΚΙ ΓΑΡΓΑΛΙΑΝΟΙ ΕΛΑΣΣΟΝΑ ΚΑΡΠΕΝΗΣΙ ΑΙΓΙΟ ΤΡΙΠΟΛΗ ΚΑΛΑΜΑΤΑ ΦΑΡΣΑΛΑ ΑΤΑΛΑΝΤΗ ΙΤΕΑ ΛΙΤΟΧΩΡΟ ΛΑΡΙΣΑ ΠΛΑΤΑΜΩΝΑΣ ΓΥΘΕΙΟ ΛΙΒΑΔΕΙΑ ΚΙΑΤΟ ΒΟΛΟΣ ΑΛΜΥΡΟΣ ΛΑΜΙΑ ΣΤΥΛΙΔΑ ΜΑΛΕΣΙΝΑ ΘΗΒΑ ΧΑΛΚΙΔΑ ΜΟΝΕΜΒΑΣΙΑ ΕΛΕΥΣΙΝΑ ΔΡΑΜΑ ΝΕΑ ΜΑΚΡΗ ΡΑΦΗΝΑ ΚΟΡΙΝΘΟΣ ΣΑΛΑΜΙΝΑ ΑΘΗΝΑ 9 κατ. ΠΟΡΤΟ ΡΑΦΤΗ ΑΙΓΙΝΑ ΑΡΓΟΣ ΚΑΒΑΛΑ ΑΝΔΡΟΣ ΞΑΝΘΗ ΧΡΥΣΟΥΠΟΛΗ ΘΑΣΟΣ ΛΗΜΝΟΣ ΣΥΡΟΣ ΚΟΜΟΤΗΝΗ ΟΡΕΣΤΙΑΔΑ ΤΥΧΕΡΟ ΕΒΡΟΥ ΑΛΕΞΑΝΔΡΟΥΠΟΛΗ ΧΙΟΣ ΜΥΤΙΛΗΝΗ ΛΕΡΟΣ ΜΕ 8 ΚΑΤΑΣΤΗΜΑΤΑ ΣΕ ΟΛΗ ΤΗΝ ΕΛΛΑΔΑ Αγρίνιο, Αγ. Νικόλαος, Αθήνα, Αίγινα, Αίγιο, Αλεξανδρούπολη, Αλμυρός, Αμαλιάδα, Άμφισσα, Αμύνταιο, Άνδρος, Άρτα, Άργος, Άργος Ορεστικό, Αταλάντη, Αχαρνές, Βέροια, Βόλος, Βόνιτσα, Βύρωνας, Γαργαλιάνοι, Γέρακας, Γλυφάδα, Γρεβενά, Γύθειο, Δάφνη, Δράμα, Έδεσσα, Ελευσίνα, Ελασσόνα, Ευηνοχώρι, Ηγουμενίτσα, Ηλιούπολη, Ηράκλειο, Θάσος, Θήβα, Θεσσαλονίκη, Ιθάκη, Ιτέα, Ιωάννινα, Καβάλα, Καισάριανη, Καλαμάτα, Καλαμπάκα, Καλλιθέα, Καρπενήσι, Κατερίνη, Κέρκυρα, Κιάτο, Κεφαλονιά, Κιλκίς, Κοζάνη, Κομοτηνή, Κόρινθος, Κορυδαλλός, Λαμία, Λάρισα, Λέρος, Λευκάδα, Λιβαδειά, Λήμνος, Λιτόχωρο, Λωκρίδα, Μαλεσίνα, Μελίσσια, Μεσσηνία, Μεσολόγγι, Μέτσοβο, Μονεμβασιά, Μπολάτι, Μυτιλήνη, Νάουσα, Ναύπακτος, Ναύπλιο, Νέα Ιωνία, Νεάπολη Βοίων, Ξάνθη, Ορεστιάδα, Πάργα, Πάτρα, Πειραιάς, Περιστέρι, Πλαταμώνας, Πόρτο Ράφτη, Πτολεμαΐδα, Πύργος, Ρέθυμνο, Σαλαμίνα, Σέρρες, Στυλίδα, Σύρος, Τρίκαλα, Τρίπολη, Τυχερό, Φάρσαλα, Φιλώτας, Φιλιππιάδα, Φλώρινα, Χαλκίδα, Χανιά, Χίος, Χρυσούπολη. ΝΕΑΠΟΛΗ ΒΟΙΩΝ ΚΑΣΤΕΛΟΡΙΖΟ ΜΟΥΡΝΙΕΣ ΡΕΘΥΜΝΟ ΗΡΑΚΛΕΙΟ ΑΓ. ΝΙΚΟΛΑΟΣ ΣΤΡΟΓΓΥΛΗ ΓΑΥΔΟΣ ΤΗΛ: , FAX: diathermiki@tee.gr Βάκχου 0, Τ.Κ: 5469 Θεσσαλονίκη ΤΟ ΕΝΕΡΓΕΙΑΚΟ ΣΑΣ ΔΙΚΤΥΟ ΣΤΟΙΧΕΙΑ ΣΥΝΕΡΓΑΤΗ
