1 Theros Sphere RK2 Ηλιακά συστήματα παραγωγής ζεστού νερού Τα συστήματα Sphere προορίζονται για την παραγωγή ζεστού νερού για κατοικίες και κτήρια. Είναι ο εύκολος και οικονομικός τρόπος για να αξιοποιήσετε την ηλιακή ενέργεια. Πλεονεκτήματα: Άφθονο ζεστό νερό όλο τον χρόνο με πολύ μικρό κόστος. Συνδυάζεται με άλλες πηγές ενέργειας (λέβητα, αντλία θερμότητας, ηλεκτρική αντίσταση, κ.α.) Θερμοστατικά ρυθμιζόμενο ζεστό νερό για μέγιστη οικονομία και ασφάλεια από εγκαύματα. Ευρωπαϊκά υλικά υψηλής ποιότητας και ολοκληρωμένος σχεδιασμός συστήματος. Προαιρετική εγγύηση Hot3 απόδοσης και λειτουργίας εγκατεστημένου συστήματος μόνο από την Θέρος! Θέρος ενέργειας 1

2 Τυπικά συστήματα Sphere RK2* 12RK RK RK RK0400 Άτομα ** Ισχύς συλλεκτών (kw) 1,9 3,8 3,8 5,7 Συλλέκτες RKA/RKE 2500N Alpin 1xRKA 2xRKA 2xRKA 3xRKA Easy Επιφάνεια συλλεκτών (μ 2 ) 2,5 5,0 5,0 7,5 Χωρητικότητα μπόιλερ Θερμοστατική βαλβίδα ΖΝΧ 20 lt/min 20 lt/min 20 lt/min 20 lt/min Meibes Solarstation S *** Δοχείο διαστολής Solar *** 18 lt 18 lt 18 lt 25 lt Αντιψυκτικό Tyfocor L **** 5 lt 5 lt 5 lt 10 lt Προτεινόμενη σωλήνωση *** SS-flex SS-flex SS-flex SS-flex Sphere 42RK RK RK RK1500 Άτομα ** Ισχύς συλλεκτών (kw) 7,6 11,4 15,2 19,0 Συλλέκτες RKA/RKE 2500N 4xRKA 6xRKA 8xRKE 10xRKE Alpin Easy Επιφάνεια συλλεκτών (μ 2 ) 10,0 15,1 20,1 25,1 Χωρητικότητα μπόιλερ Θερμοστατική βαλβίδα ΖΝΧ 100 lt/min 100 lt/min 100 lt/min 100 lt/min Meibes Solarstation S *** Δοχείο διαστολής Solar *** 25 lt 35 lt 40 lt 50 lt Αντιψυκτικό Tyfocor L **** 10 lt 10 lt 10 lt 10 lt Προτεινόμενη σωλήνωση *** SS-flex SS-flex SS-flex SS-flex Σημειώσεις: * Μπορεί να γίνει πλήρη παραμετροποίηση ανάλογα με την εφαρμογή για διαφορετικές απαιτήσεις και μεγαλύτερα συστήματα κάθε μεγέθους και τεχνικών απαιτήσεων. ** Με τον μέγιστο αριθμό ατόμων η ετήσια εξοικονόμηση ενέργειας θα είναι της τάξης του 65-70% με τις παρακάτω παραδοχές: 50 λίτρα/μέρα ΖΝΧ ανά άτομο, τοποθέτηση Αθήνα, συλλέκτες με 45 κλίση. *** Η διαστασιολόγηση των εξαρτημάτων έχει βασιστεί σε μέγιστο μήκος σωλήνωσης 40 μέτρων και μέγιστη υψομετρική διαφορά μπόιλερ/συλλέκτης 10 μέτρων. Η διατομή της σωλήνωσης και η τελική διαστασιολόγηση των εξαρτημάτων για την εφαρμογή θα δοθεί από το τμήμα μελετών της Θέρος. **** Για προστασία σε ελάχιστη θερμοκρασία ως -10 C 2

3 Theros Sphere περιλαμβάνουν σχεδόν τα πάντα εκτός από τον ήλιο!!! Περιλαμβάνουν: 1. Επιλεκτικοί ηλιακοί συλλέκτες: Ηλιακοί συλλέκτες RKA/RKE 2500N Alpin υψηλής απόδοσης, με επιλεκτικό απορροφητή, κατασκευασμένοι 100% ρομποτικά στην Αυστρία. Βάσεις στήριξης αλουμινίου με ανοξείδωτα εξαρτήματα για τους συλλέκτες για ταράτσα ή κεραμοσκεπή. Σετ σύνδεσης για συλλέκτες RKA/RKE Alpin. 2. Αντλιοστάσιο ηλιακού κυκλώματος 2πλής γραμμής Solar Energy (Αυστρία) ή Meibes Solarstation S (Γερμανία) *, με αντλία Solar, με βαλβίδα ασφαλείας, ροόμετρο, θερμόμετρα εισόδου & εξόδου, πιεσόμετρο, διαχωριστή αέρα, βαλβίδες πλήρωσης & εκκένωσης, και μονωτικό περίβλημα. 3. Σετ σύνδεσης δοχείου διαστολής με ταχυσύνδεσμο. 4. Δοχείο διαστολής Solar για το ηλιακό κύκλωμα. 5. Ψηφιακός ελεγκτής Prozeda Primos 200 με ηλεκτρονικό έλεγχο της ταχύτητας του κυκλοφορητή για μέγιστη απόδοση του συστήματος. 6. Μπόιλερ Theros ΖΝ 3πλής ενέργειας με εναλλάκτη ηλιακών και λέβητα, και ηλεκτρική αντίσταση 4,0 kw με θερμοστάτη. 7. Αυτόματη 3οδη θερμοστατική βαλβίδα ζεστού νερού Meibes (Γερμανία) για μέγιστη οικονομία και προστασία από εγκαύματα. 8. Αντιψυκτικό υγρό Tyfo L (Γερμανία) για ηλιακά κυκλώματα με υψηλές θερμοκρασίες. 9. Μελέτη ρύθμισης συστήματος για μέγιστη απόδοση. 10. Ηλεκτρολογικά και υδραυλικά σχέδια τοποθέτησης. Προαιρετικά επιπλέον κόστος Σωλήνωση ηλιακού κυκλώματος από ανοξείδωτο σπιράλ με μόνωση Solar HT υψηλών θερμοκρασιών πάχους 13 ή 19 mm με προστασία UV και όλους τους απαραίτητους συνδέσμους τύπου Meibes FixLock ή ισότιμους για το ηλιακό κύκλωμα (τυπική εγκατάσταση). Αυτοματισμοί, εξαρτήματα και σχεδιασμός για ενσωμάτωση με άλλα συστήματα όπως αντλίες θερμότητας, λέβητες, κλπ. 3

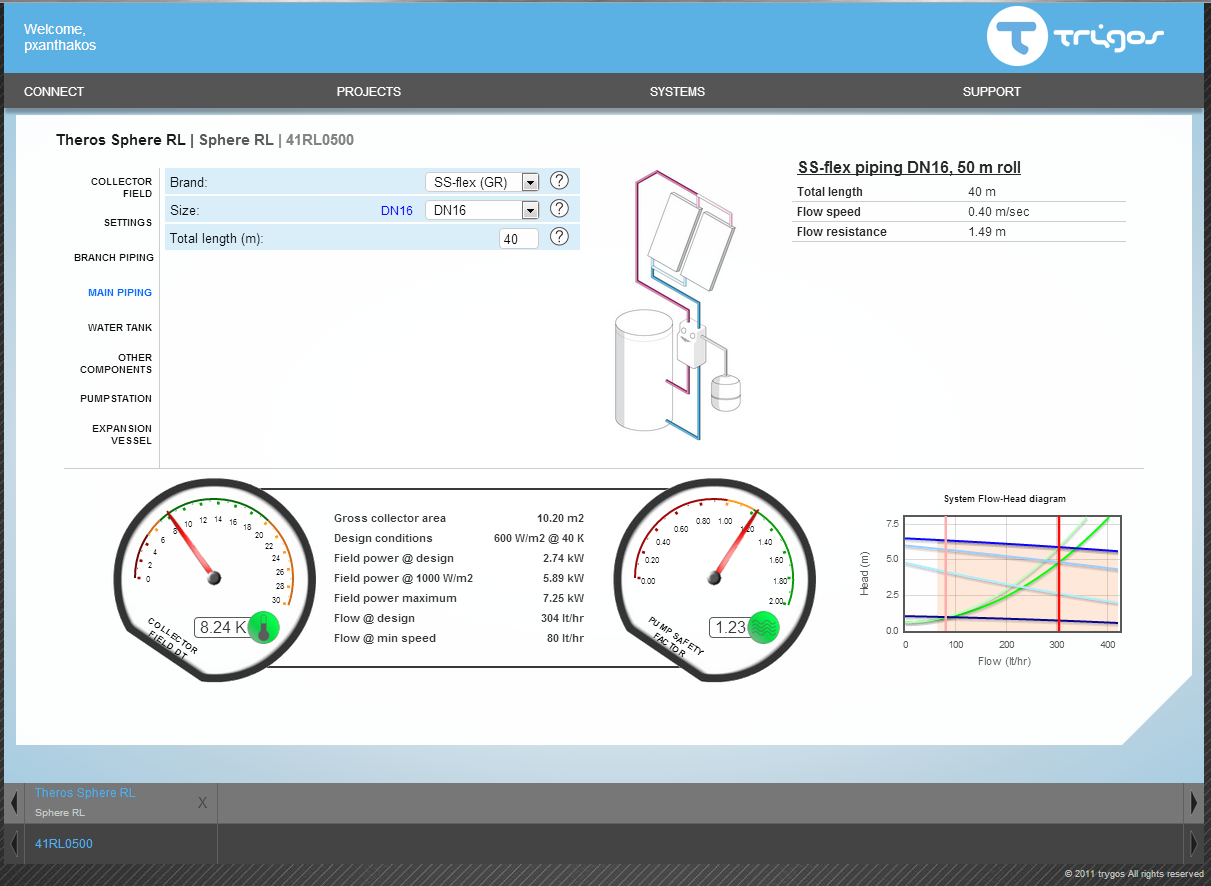

4 Σχεδιασμός με ειδικευμένο λογισμικό για μέγιστη απόδοση σε όλες τις εφαρμογές Ενεργειακός σχεδιασμός με το Ελβετικό πρόγραμμα Polysun Professional. Μηχανολογικός σχεδιασμός με λογισμικό εξελιγμένο από την εταιρίας μας ( Αποτέλεσμα: Άριστη απόδοση και αξιόπιστη λειτουργία σε κάθε εφαρμογή Σωστή διαστασιολόγηση όλων των εξαρτημάτων όπως αντλιοστάσιο, σωληνώσεις και δοχείο διαστολής Μειωμένο κόστος υλικών αφού αποφεύγονται οι υπερβολές που γίνονται συνήθως Μειωμένο κόστος εγκατάστασης αφού δίνονται όλες οι απαραίτητες ρυθμίσεις και δεν χρειάζονται «πειράματα» Μειωμένο ρίσκο προβλημάτων από λάθη στην εγκατάσταση Εγγύηση Η εγγύηση ποιότητας καλής λειτουργίας των προσφερομένων προϊόντων έχει την παρακάτω διάρκεια και ισχύει από την ημερομηνία παράδοσης. o 10 χρόνια για τους ηλιακούς συλλέκτες Solar Energy. o 5 χρόνια για την σωλήνωση SS-flex και τους συνδέσμους Meibes FixLock. o 5 χρόνια για το μπόιλερ Theros ΖΝ. o 2 χρόνια για τα υπόλοιπα εξαρτήματα ή όπως ορίζει ο κατασκευαστής τους. o Προαιρετικά συνολική εγγύηση Hot3 για την σωστή λειτουργία και απόδοση του εγκατεστημένου συστήματος Οι όροι εγγύησης του εκάστοτε εξαρτήματος περιγράφονται με λεπτομέρεια στο αντίστοιχο έγγραφο του κατασκευαστή. Ο αγοραστής θα πρέπει να συντηρεί τα μηχανήματα σύμφωνα με τις ανάλογες τεχνικές οδηγίες. Το κόστος της συντήρησης δεν συμπεριλαμβάνεται στην τιμή του εξοπλισμού. Η εγγύηση δεν καλύπτει βλάβες που προέρχονται από λειτουργία σε μη κανονικές συνθήκες, επεμβάσεις από προσωπικό που δεν είναι εξουσιοδοτημένο ή φυσικές καταστροφές, και φυσιολογική φθορά (π.χ. άλατα στον εναλλάκτη, ανόδιο, αντιψυκτικό, επιφάνεια μόνωσης από τον ήλιο, ηλεκτρική αντίσταση, κλπ.). 4

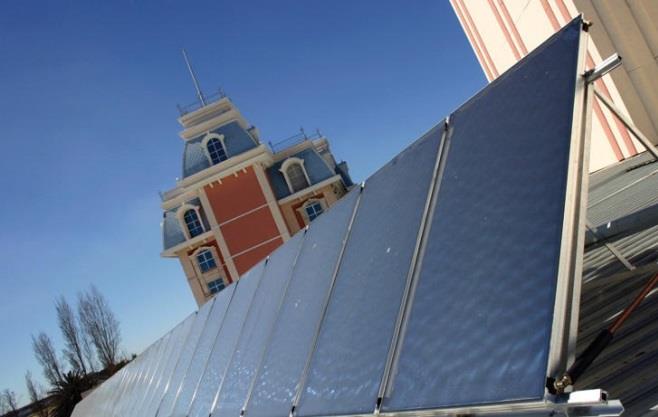

5 Επιλεκτικοί συλλέκτες RKA/RKE 2500N Alpin Easy, με επιλεκτικό απορροφητή για μέγιστη απόδοση 100% ρομποτική κατασκευή στην Αυστρία στο μεγαλύτερο και πιο σύγχρονο εργοστάσιο. Σχεδιασμός για χρήση ακόμα και σε συνθήκες κεντρικής και βόρειας Ευρώπης. Υψηλή απόδοση με πολύ ανταγωνιστικό κόστος λόγω του υπερσύγχρονου τρόπου κατασκευής. Εύκολη εξαέρωση και πολύ καλή συμπεριφορά στην υπερθέρμανση. Εξαιρετικό αισθητικό αποτέλεσμα. Σύνδεση μέχρι 10 κάθετων και 8 οριζόντιων συλλεκτών ακόμα και με σύνδεση στην ίδια μεριά! Γρήγορη και πολύ εύκολη σύνδεση χάρη στους εύκαμπτους ταχυσύνδεσμους και σετ σύνδεσης με ενσωματωμένο κυάθιο και εξαεριστικό (μόνο συλλέκτες RKE). Εγγύηση συλλέκτη 10 χρόνια. Όλα τα απαραίτητα πιστοποιητικά ποιότητας κατασκευής και απόδοσης. 5

6 Τεχνικά στοιχεία ηλιακών συλλεκτών Τεχνικά Στοιχεία Alpin RKA 2500 Alpin Easy RKE 2500N Ονομαστική ισχύς 1877 W 1896 W Διαστάσεις Μήκος: 2148 mm 2148 mm Πλάτος: 1168 mm 1168 mm Πάχος: 83 mm 83 mm Συνολική επιφάνεια: 2,51 m 2 2,51 m 2 Επιφ. παραθύρου: 2,34 m 2 2,33 m 2 Βάρος: 42 kg 42 kg Απορροφητής Τύπος: Διπλής άρπας Μαίανδρος Επιφάνεια: 2,34 m 2 2,33 m 2 Υλικό: Αλουμίνιο 0,40 mm Αλουμίνιο 0,40 mm Επίστρωση: EtaPlus 95% / 5% EtaPlus 94% / 5% Τζάμι Τύπος: 3,2 mm Solar Low Iron 3,2 mm Solar Low Iron Επιφάνεια: Clear Anti-Reflex Clear Anti-Reflex Διαπερατότητα: 91,0% 92,0% Μόνωση Τύπος: Πετροβάμβακας Πετροβάμβακας Πάχος πλάτης: 40 mm 40 mm Πάχος πλάι: - - Πλαίσιο Τύπος: Ανοδειωμένο αλουμίνιο Ανοδειωμένο αλουμίνιο Πλάτη: Αλουμίνιο Αλουμίνιο Συνδέσεις Τύπος: 2 / Πάνω 4 / Πάνω - Κάτω Μέγεθος: Ρακόρ Ταχυσύνδεσμος Επιδόσεις * (σε σχέση με την επιφάνεια παραθύρου) (σε σχέση με την επιφάνεια παραθύρου) Μέγιστη απόδοση, η0 0,777 0,808 Συντελεστής, η1 3,824 W/m 2 K 3,279 W/m 2 K Συντελεστής, η2 0,008 W/m 2 K 2 0,017 W/m 2 K 2 Θερμ. στασιμότητας 207 C 203 C Γωνία τοποθέτησης * Σύμφωνα με το πιστοποιητικό Solar Keymark 6

7 Μπόιλερ ζεστού νερού Theros ZN 3πλής ενέργειας με εναλλάκτες ηλιακών (και άλλου μέσου θέρμανσης (λέβητα, αντλία θερμότητας, κλπ.) Βασικά χαρακτηριστικά Άψογη εμφάνιση σε γκρι χρώμα (RAL 9006) με μαύρα εξαρτήματα. Δοχείο από κράμα ατσαλιού (CrNi/En) υψηλής αντοχής με εσωτερική επίστρωση από εμαγιέ επίστρωση τιτανίου. Ανόδιο μαγνησίου για την καθοδική προστασία του δοχείου. Μικρές απώλειες θερμότητας λόγω της μόνωσης από σκληρό αφρό πολυουρεθάνης με πάχος 5 cm μέχρι και τα 500 λίτρα και αφαιρούμενη πάχους 10 cm από μαλακό αφρό πολυουρεθάνης από τα 750 λίτρα και πάνω. Εναλλάκτης ηλιακών μεγάλης επιφάνειας. Ηλεκτρική αντίσταση 4,0 kw σε υποδοχή 1 ½ στο κέντρο του δοχείου. Τεχνικά στοιχεία μπόιλερ Έκδοση ΖΝ 200 ΖΝ 300 ΖΝ 400 ΖΝ 500 ΖΝ 750 Όγκος δοχείου ΖΝΧ 200 lt 300 lt 400 lt 500 lt 750 lt Ύψος 1340 mm 1410 mm 1460 mm 1710 mm 2000 mm Διάμετρος 560 mm 650 mm 750 mm 750 mm 1050 mm Μέγιστη πίεση / 10 bar / 95 C 10 bar / 95 C 10 bar / 95 C 10 bar / 95 C 10 bar / 95 C θερμοκρασία Πάχος μόνωσης 50 mm 50 mm 50 mm 50 mm 100 mm Μήκος ανόδιου 300 mm 450 mm 600 mm 600 mm 700 mm Ισχύς ηλεκτρικής 4,0 kw 4,0 kw 4,0 kw 4,0 kw 4,0 kw αντίστασης Θερμόμετρο Φλάντζα καθαρισμού Φ180 mm Φ180 mm Φ180 mm Φ180 mm Φ280 mm Κυάθια αισθητηρίων Εναλλάκτης ηλιακών Επιφάνεια 0,9 m2 1,2 m2 1,5 m2 1,8 m2 2,1 m2 Ισχύς σύμφωνα με 29 kw 53 kw 62 kw 72 kw 80 kw DIN4708 Εναλλάκτης λέβητα Επιφάνεια 0,6 m2 0,9 m2 1,0 m2 1,2 m2 1,4 m2 Ισχύς σύμφωνα με DIN kw 21 kw 27 kw 34 kw 50 kw 7

8 Αντλιοστάσιο ηλιακών Solar Energy SST Ελεγκτής Prozeda Primos 200 με έλεγχο της ταχύτητας του κυκλοφορητή για μέγιστη απόδοση Προαιρετικά σωλήνωση ηλιακού κυκλώματος SS-flex από ανοξείδωτο σπιράλ με μόνωση Solar HT-UV και Γερμανικούς συνδέσμους Meibes FixLock 8

9 Προαιρετικά συνολική εγγύηση Hot3 για την σωστή λειτουργία και απόδοση του εγκατεστημένου συστήματος Γιατί την χρειάζεστε? Το πρόγραμμα Theros Hot3 σας προσφέρει την απαραίτητη εξασφάλιση για την προστασία της επένδυσή σας. Τα ποιοτικά υλικά από μόνα τους δεν έχουν καμία αξία. Αξία έχει το σύστημα που αποδίδει αξιόπιστα. Η αγορά είναι γεμάτη πωλητές «μαγικών κουτιών» και αγοραστές πολύ ακριβών λαθών. Δυστυχώς σημαντικό μέρος των εργασιών μας είναι να φτιάχνουμε συστήματα τρίτων που έχουν προβλήματα. Είναι πολλές φορές μια ακριβή διαδικασία και συνήθως ο πελάτης έχει περάσει πολλές δυσκολίες για να φτάσει να πληρώσει ξανά για το ίδιο σύστημα. Μιλήστε στο τμήμα πωλήσεων και τον συνεργάτη μας για να βρούμε την καλύτερη εξασφαλισμένη λύση για εσάς. 9

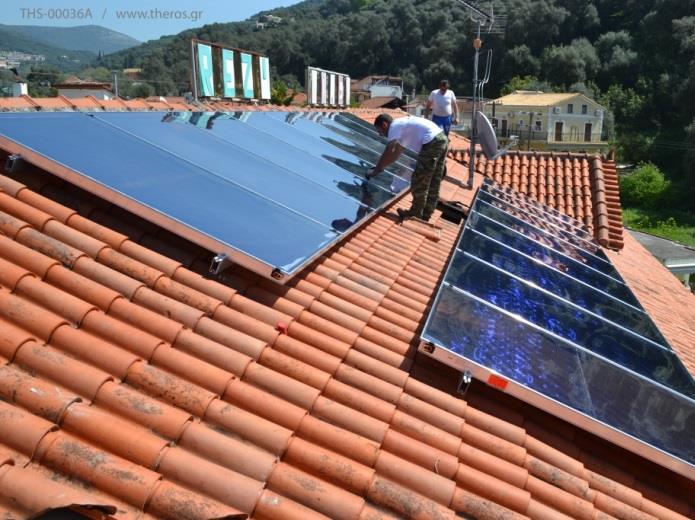

10 Τυπικές εφαρμογές Μικρή πολυκατοικία στην Αθήνα με 3 συλλέκτες RKA για θέρμανση υπάρχων μπόιλερ. Ηλιακό σύστημα με 4 συλλέκτες Alpin και μπόιλερ 750 λίτρων για 6 καλοκαιρινά διαμερίσματα στην Θάσο. Ξενοδοχείο 44 κλινών στην Λευκάδα με 6 συλλέκτες για θέρμανση του ζεστού νερού χρήσης. Ηλιακά συστήματα Sphere+ με συνολικά 26 συλλέκτες Alpin RKE στο θερινό ξενοδοχείο Rezi στην Πάργα. Περισσότερες εφαρμογές μπορείτε να δείτε στην σελίδα μας theros.gr Προσοχή! Τα θερμικά ηλιακά συστήματα πρέπει να τοποθετούνται και να ρυθμίζονται από ειδικευμένους επαγγελματίες για να πετύχουν σωστή απόδοση και αξιόπιστη λειτουργία. 10
