Θέρος ενέργειας. Theros Sphere RΜ Alpin. Ηλιακά συστήματα παραγωγής ζεστού νερού

Transcript

1 Theros Sphere RΜ Alpin Ηλιακά συστήματα παραγωγής ζεστού νερού Τα συστήματα Sphere προορίζονται για την παραγωγή ζεστού νερού για κατοικίες και κτήρια. Είναι ο εύκολος και οικονομικός τρόπος για να αξιοποιήσετε την ηλιακή ενέργεια. Πλεονεκτήματα: Άφθονο ζεστό νερό όλο τον χρόνο με πολύ μικρό κόστος. Συνδυάζεται με άλλες πηγές ενέργειας (λέβητα, αντλία θερμότητας, ηλεκτρική αντίσταση, κ.α.) Θερμοστατικά ρυθμιζόμενο ζεστό νερό για μέγιστη οικονομία και ασφάλεια από εγκαύματα. Ευρωπαϊκά υλικά υψηλής ποιότητας και ολοκληρωμένος σχεδιασμός συστήματος. Προαιρετική εγγύηση απόδοσης και λειτουργίας εγκατεστημένου συστήματος μόνο από την Θέρος! Θέρος ενέργειας 1

2 Τυπικά συστήματα Sphere * 11RM RM RM RM0400 Άτομα ** Ισχύς συλλεκτών (kw) 1,9 3,8 3,8 5,7 Συλλέκτες RM 2500V Alpin Επιφάνεια συλλεκτών (μ2) 2,5 5,0 5,0 7,5 Χωρητικότητα μπόιλερ Θερμοστατική βαλβίδα ΖΝΧ 20 lt/min 20 lt/min 20 lt/min 20 lt/min Meibes Solarstation S *** Δοχείο διαστολής Solar *** 18 lt 18 lt 18 lt 25 lt Αντιψυκτικό Tyfocor L **** 5 lt 5 lt 5 lt 10 lt Προτεινόμενη σωλήνωση *** SS-flex DN12 SS-flex DN12 SS-flex DN12 SS-flex DN12 Sphere 41RM RM RM RM1500 Άτομα ** Ισχύς συλλεκτών (kw) 7,6 11,4 15,2 19,0 Συλλέκτες RM 2500V Επιφάνεια συλλεκτών (μ2) 10,0 15,0 20,0 25,1 Χωρητικότητα μπόιλερ Θερμοστατική βαλβίδα ΖΝΧ 100 lt/min 100 lt/min 100 lt/min 100 lt/min Meibes Solarstation S *** Δοχείο διαστολής Solar *** 25 lt 35 lt 40 lt 50 lt Αντιψυκτικό Tyfocor L **** 10 lt 10 lt 10 lt 10 lt Προτεινόμενη σωλήνωση *** SS-flex DN16 SS-flex DN16 SS-flex DN20 SS-flex DN20 Σημειώσεις: * Μπορεί να γίνει πλήρη παραμετροποίηση ανάλογα με την εφαρμογή για διαφορετικές απαιτήσεις και μεγαλύτερα συστήματα κάθε μεγέθους και τεχνικών απαιτήσεων. ** Με τον μέγιστο αριθμό ατόμων η ετήσια εξοικονόμηση ενέργειας θα είναι της τάξης του 65-70% με τις παρακάτω παραδοχές: 50 λίτρα/μέρα ΖΝΧ ανά άτομο, τοποθέτηση Αθήνα, συλλέκτες με 45 κλίση. *** Η διαστασιολόγηση των εξαρτημάτων έχει βασιστεί σε μέγιστο μήκος σωλήνωσης 40 μέτρα και μέγιστη υψομετρική διαφορά μπόιλερ/συλλέκτης 10 μέτρα. **** Για προστασία σε ελάχιστη θερμοκρασία ως -10 C 2

3 Theros Sphere περιλαμβάνουν σχεδόν τα πάντα εκτός από τον ήλιο!!! Περιλαμβάνουν: 1. Επιλεκτικοί ηλιακοί συλλέκτες: Ηλιακοί συλλέκτες RM 2500V Alpin υψηλής απόδοσης, με επιλεκτικό απορροφητή τύπου μαίανδρο κατασκευασμένο 100% ρομποτικά στην Αυστρία. Βάσεις στήριξης αλουμινίου με ανοξείδωτα εξαρτήματα για τους συλλέκτες για ταράτσα ή κεραμοσκεπή. Σετ σύνδεσης για συλλέκτες RM Alpin. 2. Αντλιοστάσιο ηλιακού κυκλώματος 2πλής γραμμής Meibes Solarstation S (Γερμανία) ή ισότιμο με εξαερηστικό, με αντλία Solar, με βαλβίδα ασφαλείας, ροόμετρο, θερμόμετρα εισόδου & εξόδου, πιεσόμετρο, διαχωριστή αέρα, βαλβίδες πλήρωσης & εκκένωσης, και μονωτικό περίβλημα. 3. Σετ σύνδεσης δοχείου διαστολής με ταχυσύνδεσμο. 4. Δοχείο διαστολής Solar για το ηλιακό κύκλωμα. 5. Ψηφιακός ελεγκτής Prozeda Primos 200 με ηλεκτρονικό έλεγχο της ταχύτητας του κυκλοφορητή για μέγιστη απόδοση του συστήματος. 6. Μπόιλερ Theros ΖΝ 3πλής ενέργειας με εναλλάκτη ηλιακών και λέβητα, και ηλεκτρική αντίσταση 4,0 kw με θερμοστάτη. 7. Αυτόματη 3όδη θερμοστατική βαλβίδα ζεστού νερού Meibes (Γερμανία) ή ισότιμη για μέγιστη οικονομία και προστασία από εγκαύματα. 8. Αντιψυκτικό υγρό Tyfo L (Γερμανία) για ηλιακά κυκλώματα με υψηλές θερμοκρασίες. 9. Μελέτη ρύθμισης συστήματος για μέγιστη απόδοση. 10. Ηλεκτρολογικά και υδραυλικά σχέδια τοποθέτησης. Προαιρετικά επιπλέον κόστος Σωλήνωση ηλιακού κυκλώματος από ανοξείδωτο σπιράλ με μόνωση Solar HT υψηλών θερμοκρασιών πάχους 13 ή 19 mm με προστασία UV και όλους τους απαραίτητους συνδέσμους τύπου Meibes FixLock ή ισότιμους για το ηλιακό κύκλωμα (τυπική εγκατάσταση). 3

4 Σχεδιασμός με ειδικευμένο λογισμικό για μέγιστη απόδοση σε όλες τις εφαρμογές Ενεργειακός σχεδιασμός με το Ελβετικό πρόγραμμα Polysun Professional. Μηχανολογικός σχεδιασμός με λογισμικό εξελιγμένο από την εταιρίας μας ( Αποτέλεσμα: Άριστη απόδοση και αξιόπιστη λειτουργία σε κάθε εφαρμογή Σωστή διαστασιολόγηση όλων των εξαρτημάτων όπως αντλιοστάσιο, σωληνώσεις, και δοχείο διαστολής Μειωμένο κόστος υλικών αφού αποφεύγονται οι υπερβολές που γίνονται συνήθως Μειωμένο κόστος εγκατάστασης αφού δίνονται όλες οι απαραίτητες ρυθμίσεις και δεν χρειάζονται «πειράματα» Μειωμένο ρίσκο προβλημάτων από λάθη στην εγκατάσταση Εγγύηση Η εγγύηση ποιότητας καλής λειτουργίας των προσφερομένων προϊόντων έχει την παρακάτω διάρκεια και ισχύει από την ημερομηνία παράδοσης. o 10 χρόνια για τους ηλιακούς συλλέκτες RΜ 2500 Alpin. o 5 χρόνια για την σωλήνωση SS-flex και τους συνδέσμους Meibes FixLock. o 5 χρόνια για το μπόιλερ Theros ΖΝ. o 5 χρόνια για το αντλιοστάσιο ηλιακών και όλα τα εξαρτήματα Meibes (εξαιρούνται κυκλοφορητές και ηλεκτρονικά). o 2 χρόνια για τα υπόλοιπα εξαρτήματα ή όπως ορίζει ο κατασκευαστής τους. o Προαιρετικά συνολική εγγύηση Hot3 για την σωστή λειτουργία και απόδοση του εγκατεστημένου συστήματος Οι όροι εγγύησης του εκάστοτε εξαρτήματος περιγράφονται με λεπτομέρεια στο αντίστοιχο έγγραφο του κατασκευαστή. Ο αγοραστής θα πρέπει να συντηρεί τα μηχανήματα σύμφωνα με τις ανάλογες τεχνικές οδηγίες. Το κόστος της συντήρησης δεν συμπεριλαμβάνετε στην τιμή του εξοπλισμού. Η εγγύηση δεν καλύπτει βλάβες που προέρχονται από λειτουργία σε μη κανονικές συνθήκες, επεμβάσεις από προσωπικό που δεν είναι εξουσιοδοτημένο ή φυσικές καταστροφές, και φυσιολογική φθορά (π.χ. άλατα στον εναλλάκτη, ανόδιο, αντιψυκτικό, επιφάνεια μόνωσης από τον ήλιο, ηλεκτρική αντίσταση, κλπ.). 4

5 Επιλεκτικοί συλλέκτες RM 2500 Alpin, με επιλεκτικό απορροφητή τύπου μαίανδρο για μέγιστη απόδοση Ονομαστική ισχύς 1896 W (με ακτινοβολία 1000 W/m2). 100% ρομποτική κατασκευή στην Αυστρία στο μεγαλύτερο και πιο σύγχρονο εργοστάσιο. Επιλεκτικός απορροφητής τύπου μαίανδρος. Σχεδιασμός για χρήση ακόμα και σε συνθήκες κεντρικής και βόρειας Ευρώπης. Υψηλή απόδοση με πολύ ανταγωνιστικό κόστος λόγω του υπερσύγχρονου τρόπου κατασκευής. Εύκολη εξαέρωση και πολύ καλή συμπεριφορά στην υπερθέρμανση. Εξαιρετικό αισθητικό αποτέλεσμα. Σύνδεση μέχρι 10 κάθετων και 8 οριζόντιων συλλεκτών ακόμα και με σύνδεση στην ίδια μεριά! Γρήγορη και πολύ εύκολη σύνδεση χάρη στους εύκαμπτους ταχυσύνδεσμους και σετ σύνδεσης με ενσωματωμένο κυάθιο και εξαεριστηκό. Εγγύηση συλλέκτη 10 χρόνια. Όλα τα απαραίτητα πιστοποιητικά ποιότητας κατασκευής και απόδοσης. 5

6 Τεχνικά στοιχεία ηλιακών συλλεκτών Τεχνικά Στοιχεία Alpin RΜ 2500V Alpin RΜ 2500H ιαστάσεις Μήκος: 2148 mm 1168 mm Πλάτος: 1168 mm 2148 mm Πάχος: 83 mm 83 mm Συνολική επιφάνεια: 2,51 m2 2,51 m2 Επιφ. παραθύρου: 2,33 m2 2,33 m2 Βάρος: 42 kg 42 kg Απορροφητής Επιφάνεια: 2,33 m2 2,33 m2 Υλικό: Αλουµίνιο 0,40 mm Αλουµίνιο 0,40 mm Επίστρωση: EtaPlus 94% / 5% EtaPlus 94% / 5% Τζάµι Τύπος: 3,2 mm Solar Low Iron 3,2 mm Solar Low Iron Επιφάνεια: Clear Anti-Reflex Clear Anti-Reflex ιαπερατότητα: 92,0% 92,0% Μόνωση Τύπος: Πετροβάµβακας Πετροβάµβακας Πάχος πλάτης: 40 mm 40 mm Πάχος πλάι: - - Πλαίσιο Τύπος: Ανοδειωµένο αλουµίνιο Ανοδειωµένο αλουµίνιο Πλάτη: Αλουµίνιο Αλουµίνιο Συνδέσεις Τύπος: 4 / Πάνω - Κάτω 4 / Πάνω - Κάτω Μέγεθος: Ταχυσύνδεσµος Ταχυσύνδεσµος Επιδόσεις * (σε σχέση µε την επιφάνεια παραθύρου) (σε σχέση µε την επιφάνεια παραθύρου) Μέγιστη απόδοση, η0 0,808 0,808 Συντελεστής, η1 3,279 W/m 2 K 3,279 W/m 2 K Συντελεστής, η2 0,017 W/m 2 K 2 0,017 W/m 2 K 2 Θερµ. στασιµότητας 203 C 203 C Γωνία τοποθέτησης * Σύμφωνα με το πιστοποιητικό Solar Keymark 6

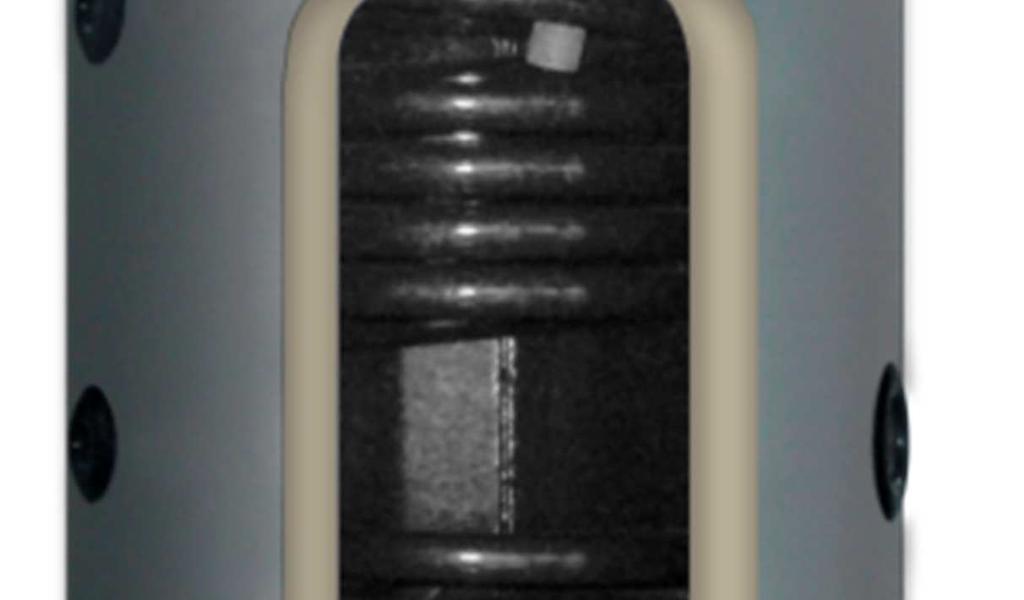

7 Μπόιλερ ζεστού νερού Theros ZN 3πλής ενέργειας με εναλλάκτες ηλιακών και λέβητα Βασικά χαρακτηριστικά Άψογη εμφάνιση σε γκρι χρώμα (RAL 9006) με μαύρα εξαρτήματα. Δοχείο από κράμα ατσαλιού (CrNi/En) υψηλής αντοχής με εσωτερική επίστρωση από εμαγιέ επίστρωση τιτανίου. Ανόδιο μαγνησίου για την καθοδική προστασία του δοχείου. Μικρές απώλειες θερμότητας λόγω της μόνωσης από σκληρό αφρό πολυουρεθάνης με πάχος 5 cm μέχρι και τα 500 λίτρα και αφαιρούμενη πάχους 10 cm από μαλακό αφρό πολυουρεθάνης από τα 750 λίτρα και πάνω. Εναλλάκτης ηλιακών μεγάλης επιφάνειας. Ηλεκτρική αντίσταση 4,0 kw σε υποδοχή 1 ½ στο κέντρο του δοχείου. Τεχνικά στοιχεία μπόιλερ Έκδοση ΖΝ 200 ΖΝ 300 ΖΝ 400 ΖΝ 500 ΖΝ 750 Όγκος δοχείου ΖΝΧ 200 lt 300 lt 400 lt 500 lt 750 lt Ύψος 1340 mm 1410 mm 1460 mm 1710 mm 2000 mm Διάμετρος 560 mm 650 mm 750 mm 750 mm 1050 mm Μέγιστη πίεση / 10 bar / 95 C 10 bar / 95 C 10 bar / 95 C 10 bar / 95 C 10 bar / 95 C θερμοκρασία Πάχος μόνωσης 50 mm 50 mm 50 mm 50 mm 100 mm Μήκος ανόδειου 300 mm 450 mm 600 mm 600 mm 700 mm Ισχύς ηλεκτρικής αντίστασης 4,0 kw 4,0 kw 4,0 kw 4,0 kw 4,0 kw Θερμόμετρο Φλάντζα καθαρισμού Φ180 mm Φ180 mm Φ180 mm Φ180 mm Φ280 mm Κυάθια αισθητηρίων Εναλλάκτης ηλιακών Επιφάνεια 0,9 m2 1,2 m2 1,5 m2 1,8 m2 2,1 m2 Ισχύς σύμφωνα με DIN kw 53 kw 62 kw 72 kw 80 kw Εναλλάκτης λέβητα Επιφάνεια 0,6 m2 0,9 m2 1,0 m2 1,2 m2 1,4 m2 Ισχύς σύμφωνα με DIN kw 21 kw 27 kw 34 kw 50 kw 7

8 Αντλιοστάσιο ηλιακού κυκλώματος Meibes Solarstation S Ελεγκτής Prozeda Primos 200 με έλεγχο της ταχύτητας του κυκλοφορητή για μέγιστη απόδοση Προαιρετικά σωλήνωση ηλιακού κυκλώματος SS-flex από ανοξείδωτο σπιράλ με μόνωση Solar HT-UV και Γερμανικούς συνδέσμους Meibes FixLock 8

9 Προαιρετικά συνολική εγγύηση Hot3 για την σωστή λειτουργία και απόδοση του εγκατεστημένου συστήματος 9
