Προσπαθώ να φτιάξω τετράγωνα και ορθογώνια με αχνές γραμμές. Τα τετράγωνα αυτά παίζουν το ρόλο του κανάβου, αλληλοσυμπληρώνονται μπαίνοντας το ένα

Transcript

1

2 Προσπαθώ να φτιάξω τετράγωνα και ορθογώνια με αχνές γραμμές. Τα τετράγωνα αυτά παίζουν το ρόλο του κανάβου, αλληλοσυμπληρώνονται μπαίνοντας το ένα μέσα στο άλλο. Αυτό είναι μια εφαρμογή στα «πλήρη και στα κενά».

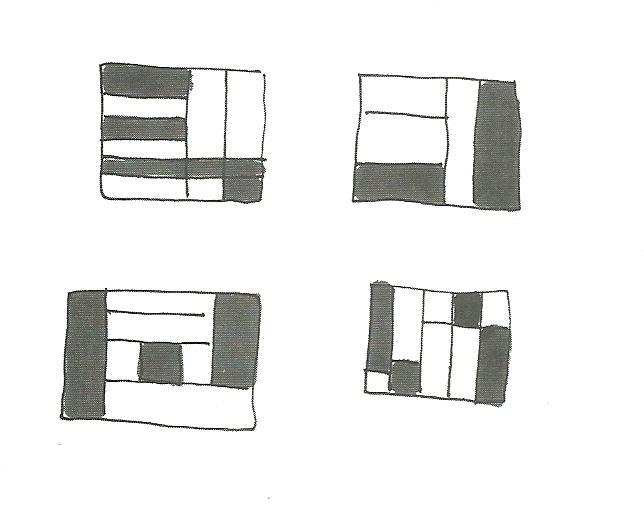

3 Δημιουργώ τετράγωνα κι ορθογώνιες γραμμές. Τις τεμαχίζω με κάθετες και οριζόντιες σε μικρότερα ορθογώνια και τετράγωνα. Άλλα τα μαυρίζω και άλλα τα αφήνω λευκά. Μετά προσπαθώ να μου αρέσει αισθητικά αυτό που κάνω. Είναι μια αρχή να σκέφτομαι σε επίπεδο κάτοψης οψης. Μπορώ να χρησιμοποιήσω και ένα μόνο χρώμα, τα πολλά χρώματα μπορεί να δημιουργήσουν σύγχυση.

4 Τραβώ μια γραμμή οριζόντια, γραμμή εδάφους. Πάνω σε αυτή την γραμμή φτιάχνω έναν ασύμμετρο μαίανδρο, συνεχίζω χωρίς να σταματώ φέρνοντας κάθετες και οριζόντιες. Κατόπιν συμπληρώνω από πίσω και άλλα ορθογώνια, όλα τα πλαισιώνω με διαφορετική γραμμοσκιά. Κατόπιν τα μαυρίζω. Αυτή η διαδικασία αποτελεί δοκιμή για όψεις.

5 Τραβώ μια γραμμή εδάφους. Δημιουργώ ανισοϋψή ορθογώνια. Με ελεύθερο χέρι φέρω «οριζόντιες και κάθετες άλλοτε πυκνές και άλλοτε αραιές» κανναβοποιώ τα ορθογώνια. Επιλέγω και μαυρίζω κάποια τετράγωνα ή ορθογώνια των ελευθέρων αυτών καννάβων. Το αποτέλεσμα είναι μια αρχή δοκιμής για όψεις κτιρίων με ανοίγματα.

6 Στάση ξεκούραση - κίνηση Κατά την διάρκεια των σκέψεων μου δεν καταλήγω με την πρώτη άποψη που έχω αλλά αποκρυσταλλώνω σίγα- σιγά. Ξέρω τι θέλω και τι επιλέγω οπότε και συμπληρώνω το σχέδιο με περισσότερες πληροφορίες.

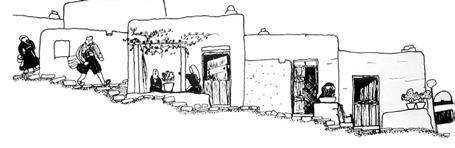

7 Ακόμα και στα πιο απλά σκίτσα, σε τομές και όψεις εξωτερικών και εσωτερικών κτιρίων, όπως επίσης και σε όψεις- τομές υπαιθρίων χώρων, χρειάζεται πάντα η ανθρώπινη κλίμακα σε ύψος 1,80μ αλλά και γυναικών και παίδων, που είναι χαμηλότερα σε διάφορα επίπεδα.

8 Όταν μελετάμε για πρώτη φορά τη δημιουργία μιας κάτοψης, κάνω τη τομή στο οικόπεδο για να εντοπίσω σύμφωνα με τις υψομετρικές διαφορές που έχουν δοθεί στο οικόπεδο πως πηγαίνουν οι διαβαθμίσεις. Αυτό διευκολύνει στο πώς θα κατανοήσουμε τους χώρους μας σε επίπεδο κάτοψης για να προκύψουν σωστές λύσεις.

9

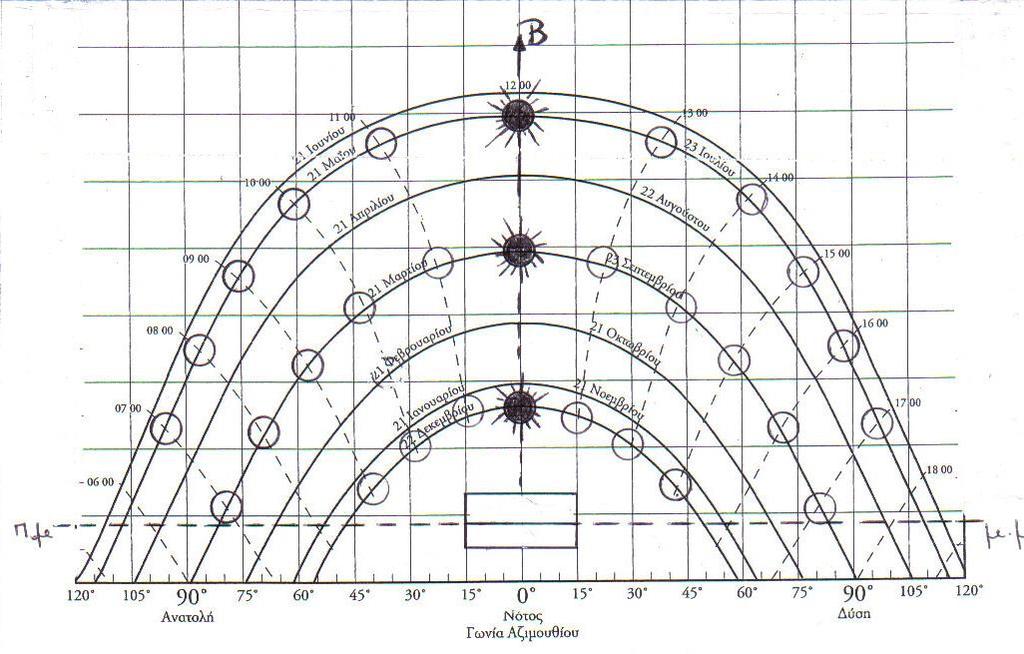

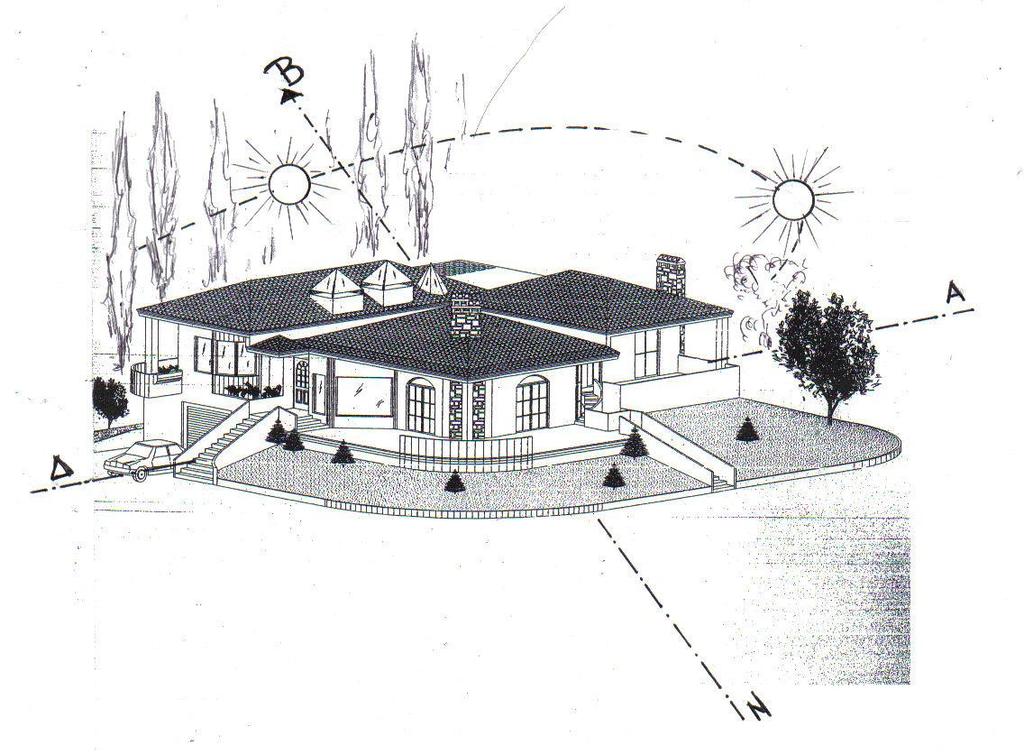

10 Στο νότιο προσανατολισμό η ηλιακή ακτινοβολία εισέρχεται στους χώρους το χειμώνα, ενώ το καλοκαίρι δεν συμβαίνει το ίδιο. Τα βορινά παράθυρα δέχονται λίγο ηλιακό φως το θέρος. Οι ΝΑ και ΝΔ χώροι λιάζονται ευνοϊκά χειμώνα καλοκαίρι. Ότι οι ΒΑ και ΒΔ χώροι δεν λιάζονται επαρκώς το χειμώνα σε αντίθεση με ότι συμβαίνει την άνοιξη και το φθινόπωρο.

11

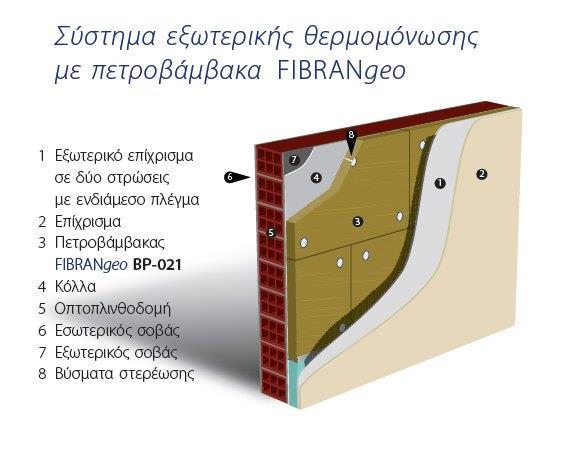

12 Σχεδιάζω ανάλογα με τις ανάγκες, κανονίζω να έχει τέτοιο πάχος και αντίστοιχα κενά για να επιδέχεται μόνωση, τζάμι και κουφώματα συρόμενα, σίτες.

13 Καλό είναι, όταν σχεδιάζουμε από την αρχή κάθε συνθετικό μας έργο, σε γενικές γραμμές να τοποθετούμε τα υποστυλώματα και τα τοιχία που πιστεύουμε ότι χρειάζονται.

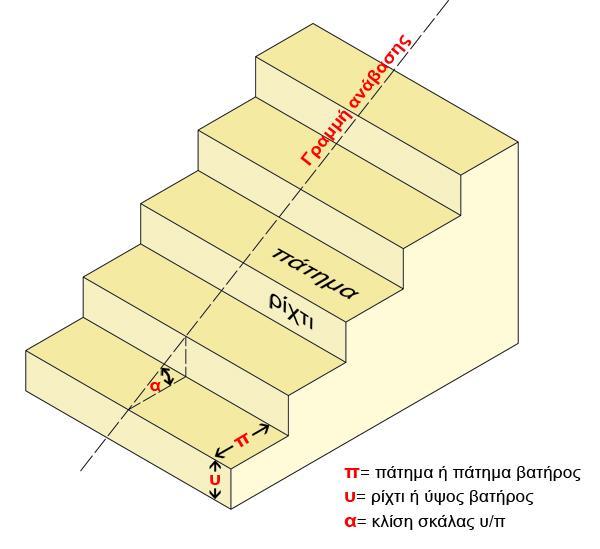

14 2υ+π Ο αριθμός των ριχτιών είναι κατά ένα μεγαλύτερος από τον αριθμό των πατημάτων

15 Κάνω πολύ απλές ασκήσεις με κλίμακες, φτιάχνω κατόψεις, τομές, όψεις, με ύψη πλάτη που καθορίζω από τον τύπο 2υ +π Υ = 0,16 0,17μ Π= 30 εκατ

16 Η θέση της σκάλας πρέπει να είναι ευδιάκριτη, η πορεία που ακολουθεί να μην κουράζει. Η κατασκευή της και η μορφή της παίζουν πρωταγωνιστικό ρόλο για τη συνολική εικόνα, όχι μόνο του εσωτερικού ενός κτιρίου αλλά και του εξωτερικού κελύφους. Αυτό διότι το εξωτερικό της περίβλημα πολλές φορές ξεκολλά από το συνολικό όγκο, με τη χρήση άλλου ύψους, σχήματος και υλικών, έτσι ώστε αναδεικνύεται η διαφορετική χρήση στο εσωτερικό κέλυφος.

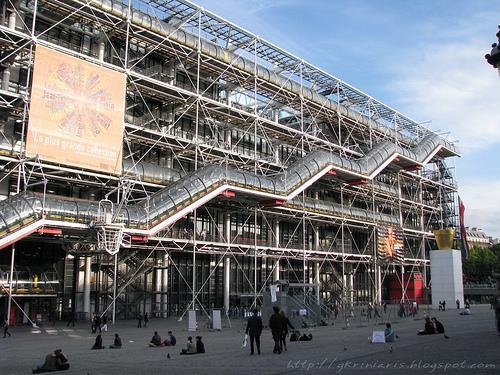

17

18 Το +-0,00 είναι η έναρξη μετρήματος. Τοποθετείται στο έδαφος, σε μια στάθμη ισογείου και από εκεί αρχίζει η προσθαφαίρεση των υψών

19 Ένα παράθυρο σε τομή, είτε είναι μονόφυλλο, είτε είναι δίφυλλο είτε είναι πεντάφυλλο, συμβολίζεται όπως στη κάτοψη ένα μονόφυλλο παράθυρο.

20 Ο προσανατολισμός χαρακτηρίζει πάντα την κάτοψη και τον σχεδιάζουμε γύρω απ αυτή. Τον τοποθετούμε πάντα γιατί προσδιορίζουμε την σύνθεση μας

21 Τα πάχη των γραμμών διαφοροποιούνται στο σχεδιασμό για να δείχνουν ποια μέρη κόβονται και ποια προβάλλονται.

22 Ο ανελκυστήρας τις πιο πολλές φορές είναι απαραίτητος στις συνθέσεις μας. Τοποθετείται διπλά, απέναντι ή στο φανάρι της κλίμακας.

23 Έδαφος Δάπεδο (εσωτερικό πάτωμα) Ποδιά (χαμηλότερο σημείου παραθύρου πόρτας) Πρέκι (ψηλότερο σημείο πόρτας - παραθύρου) Δώμα (ταράτσα τελευταίο δάπεδο) Στηθαίο( ψηλότερο σημείο οικοδομής)

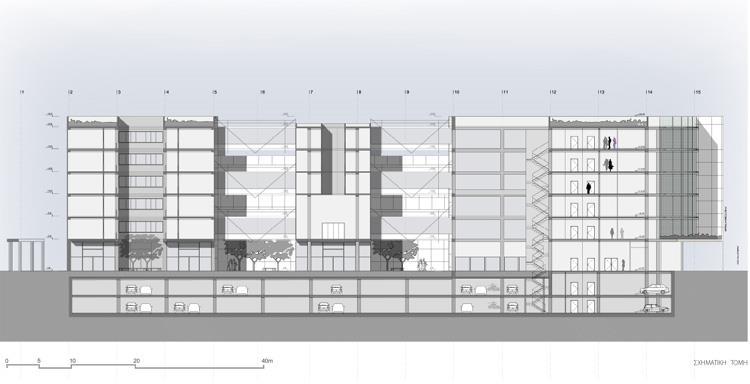

24

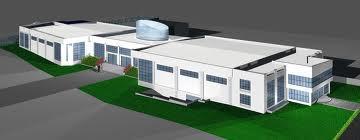

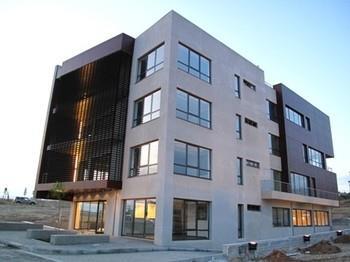

25 Στην τεχνική έκθεση περιγραφή ενός έργου περιγράφω τα υλικά του, τις οικοδομικές του λεπτομέρειες, τη συνθετική λύση και τους λόγους που μας ώθησαν να δώσουμε τη λύση αυτή. Ενέργεια Ε.Π.Ε. Τα κεντρικά γραφεία της εταιρείας μας, βρίσκονται στο κεντρικό κτίριο της Τεχνόπολης Α.Ε στην Ανατολική Πλευρά της Θεσσαλονίκης στην περιοχή της Πυλαίας.

26 Στη σχεδίαση χρησιμοποιούμε Τετράγωνικό, Ορθογωνικό Τριγωνικό, κυκλικό

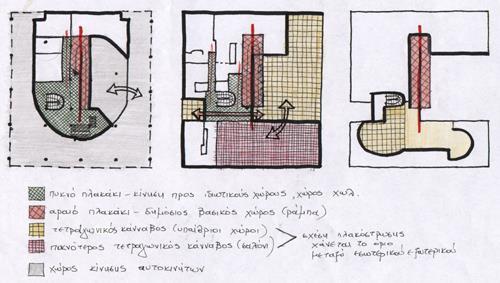

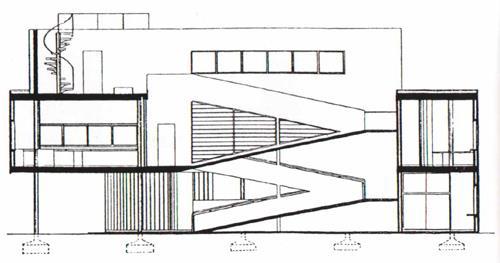

27 Στοιχεία πολυπλοκότητας στη Villa Savoye

28 Επιδιώκω οι γωνίες μου να είναι ορθές και όχι παράγωνες.

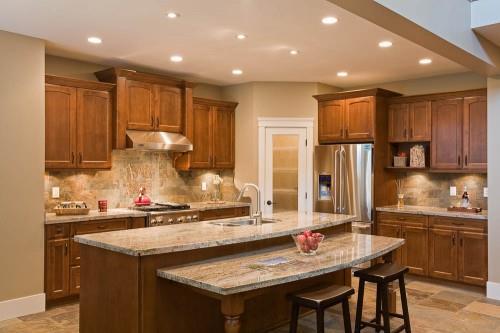

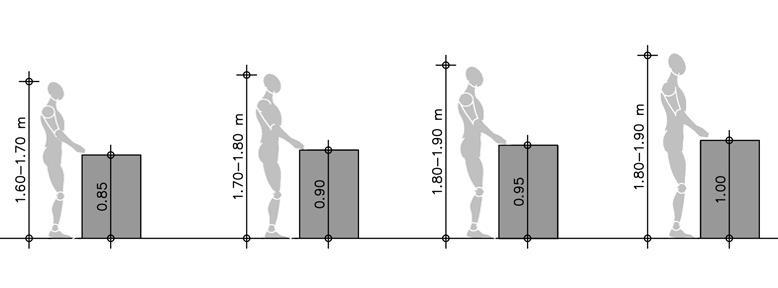

29 Βασικές αρχές για το σχεδιασμό κουζινών όσον αφορά κενά, ύψη, πλάτη, είναι απαραίτητα.

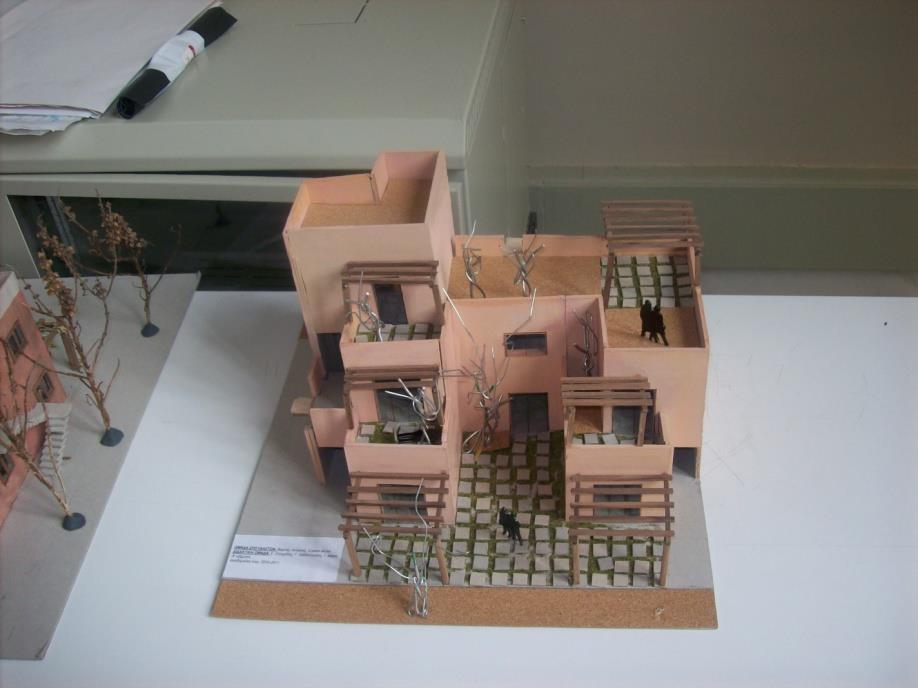

30 Δίνει τις πρώτες πληροφορίες για τους όγκους. Η μακέτα παρουσίασης είναι συνοδευτική των τελικών σχεδίων. Σχετίζεται με τον όγκο και αποτελεί αναπαράσταση του δομημένου και αδόμητου περιβάλλοντος, των υλικών, του χρώματος, των συνθετικών επιλογών. Υλικά : πινακίδα, κοπίδι, μεταλλικός χάρακας, κόλλες, πηλό, οντουλέ, σάντουιτς, διαφάνειες, σύρματα, δέντρα, θάμνοι κλπ.

31 Όταν συνθέτω μια λύση, κλειστό ή ανοιχτό χώρο, κτισμένο, υπαίθριο ή ημιυπαίθριο, ποτέ δεν τον αντιμετωπίζω ξεκομμένο από τον περιβάλλοντα χώρο του. Όχι μόνο τον άμεσο, αλλά και τον έμμεσο, το ευρύτερο του δηλαδή περιβάλλον. Ένα δωμάτιο σχετίζεται με το υπόλοιπο σπίτι, ένας κήπος σχετίζεται με το δομημένο χώρο. Ένας δημόσιος υπαίθριος χώρος με τους γύρω υπαίθριους, το πλέγμα των πεζοδρομίων που υπάρχουν στη γύρω περιοχή αλλά και με το άμεσα κτισμένο περιβάλλον.

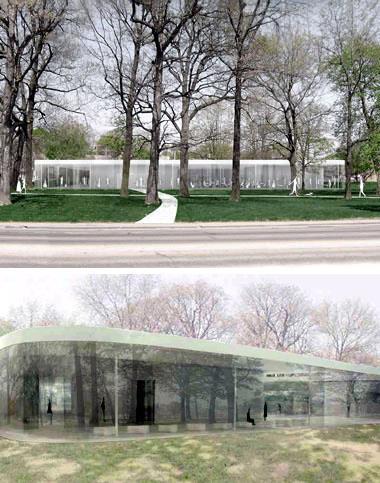

32 glass pavillion, toledo museum of art, ohio, usa. οι αρχιτέκτονες ήθελαν να υπάρχει συνέχεια του τοπίου μέσα στο περίπτερο το όποιο περιβάλλεται από αιωνόβια δέντρα. Έτσι, τα καμπύλα τζάμια δίνουν την αίσθηση οτι η φύση εισχωρεί στο κτίσμα εσωτερικά, ενώ εξωτερικά η φύση αντανακλάται σε αυτά με τέτοιο τρόπο που το κτήριο εξαϋλώνεται μέσα στο δάσος.

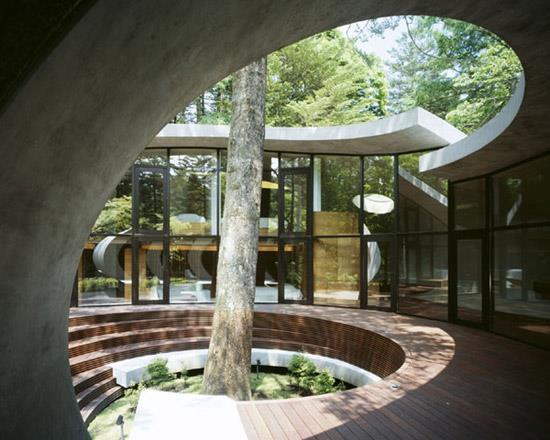

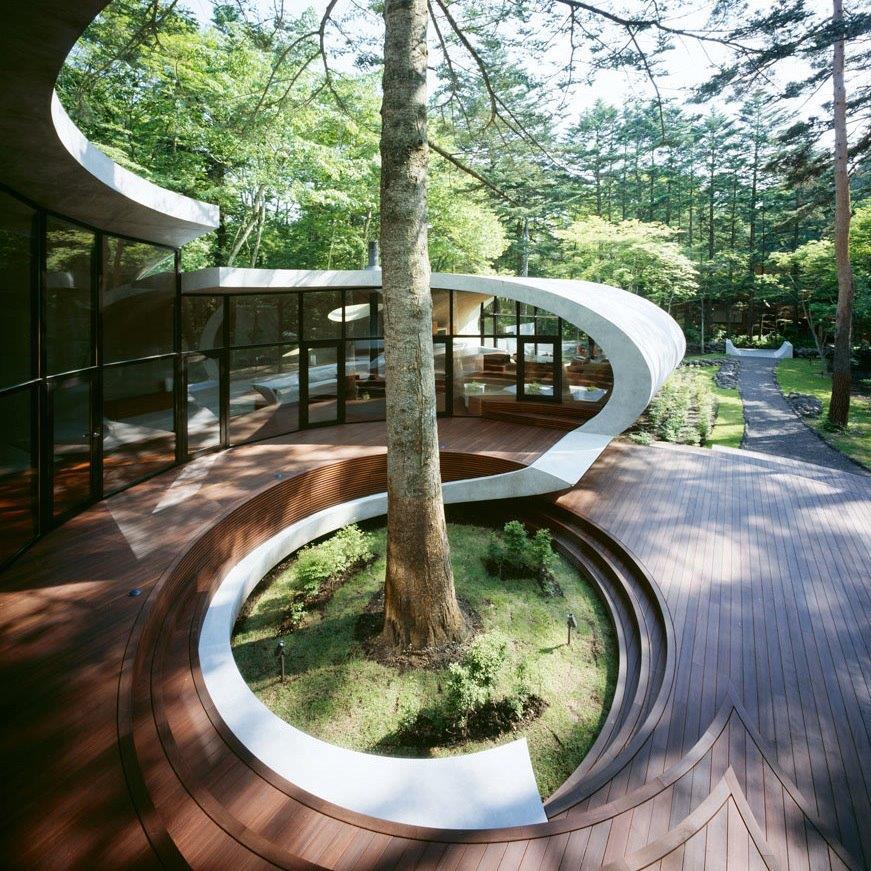

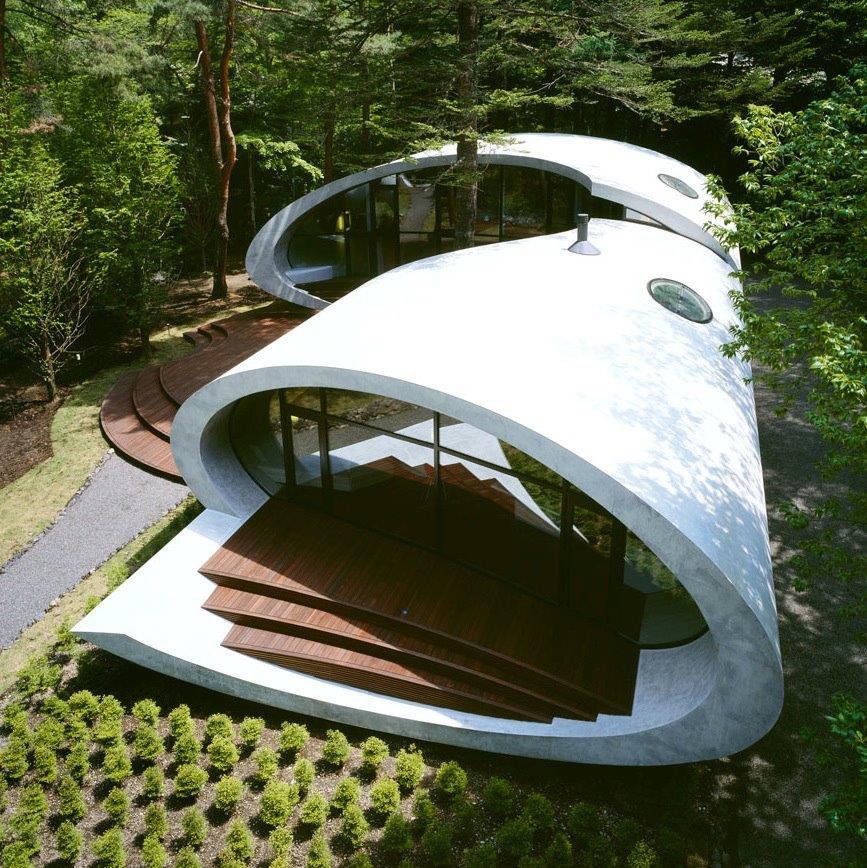

33 karuizawa, japan. Σκελετός από ενισχυμένο σκυρόδεμα αναπαριστά - σχηματίζει ένα κοχύλι σε σχήμα "J" που το περιτριγυρίζει ένα μεγάλο πεύκο. Έχει κατασκευαστεί από υλικά ανθεκτικά στις ακραίες καιρικές συνθήκες της περιοχής. Ο αρχιτέκτονας επιθυμούσε να το εντάξει πλήρως στο περιβάλλον διατηρώντας σεβασμό προς αυτό. Τα μεγάλα γυάλινα ανοίγματα φτιαχτήκαν για να καδράρουν τη μοναδική θεά στο δάσος

34

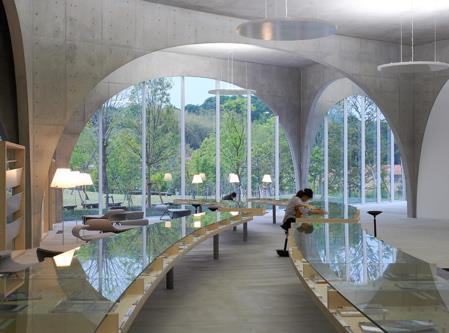

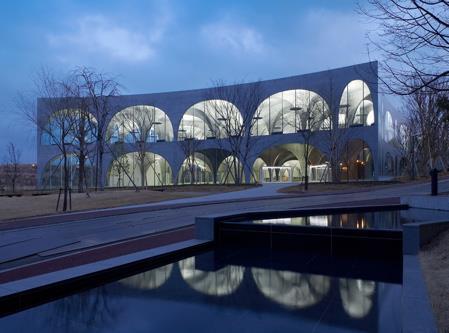

35 Tama Art University Library, Ο αρχιτέκτονας επιζητεί να μπει το τοπίο στο εσωτερικό του κτηρίου, το ένα δηλαδή σαν συνέχεια του άλλου.

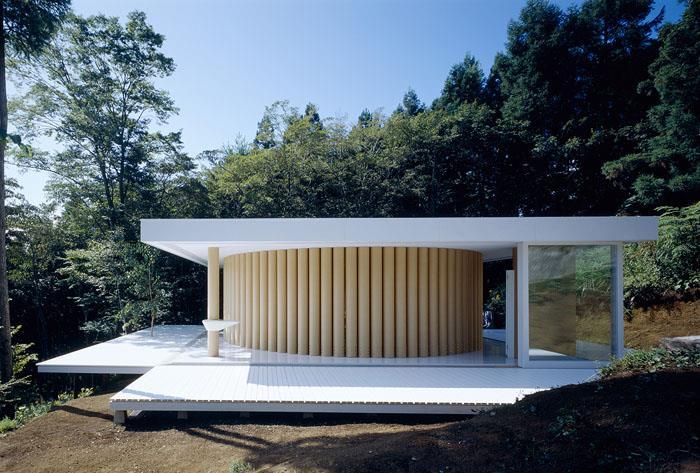

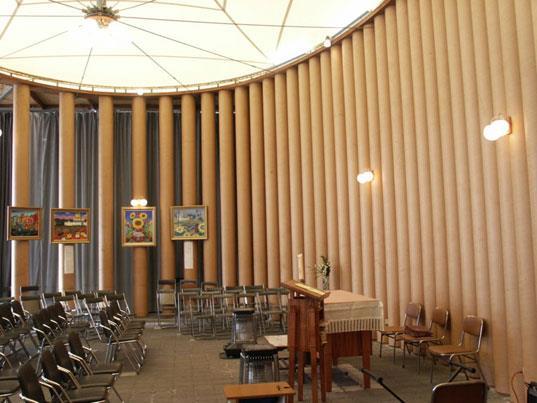

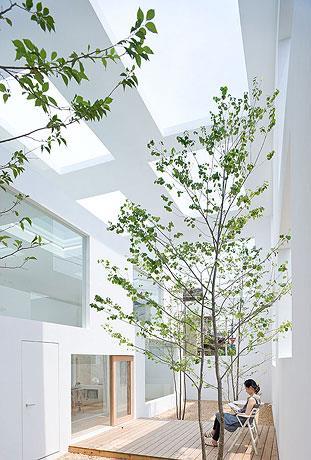

36 Kobe, Japan, 1995 shigeru ban. House N, Oita, Japan, Παιχνίδι με τα όρια, χώροι που διαβαθμίζονται απο ανοιχτοί, λιγότερο ανοιχτοί και κλειστοί, η φύση εισχωρεί και πάλι στο κτήριο. paper house. Χρήση ανακυκλώσιμων υλικών και παιχνίδι με τα όρια εσωτερικού - εξωτερικού

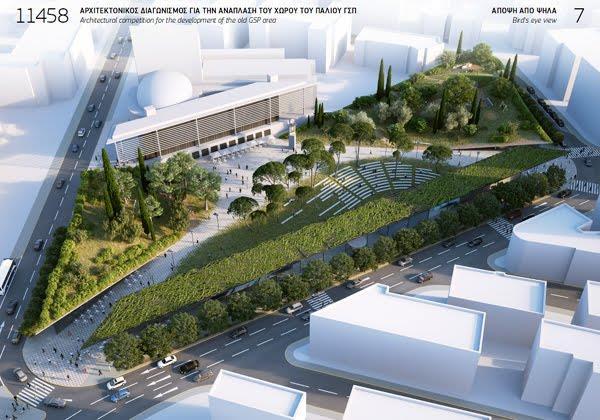

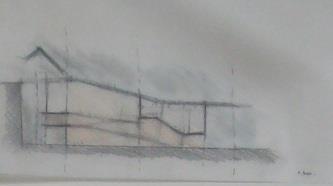

37 Ο σχεδιαστικός χειρισμός του πρασίνου είναι απαραίτητος, σε κάτοψη και όψη. Δέντρα, θάμνοι, φυτά διανθίζουν πολλές φορές τις λύσεις μας.

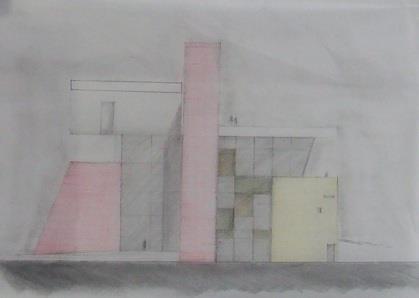

38 Ξυλομπογές, πενάκια, ξηρά παστέλ, άσπρο μελάνι, κάρβουνο, μολύβι ή άσπρο ξηρό παστέλ, ή λαδομπογιά κλπ.

39 Το απλό είναι το πιο δύσκολο. Το πολύπλοκο είναι το πιο εύκολο. Το απλό δεν έχει καμία σχέση με το απλοϊκό.

40 Οι λύσεις που μπορούν να δοθούν είναι πολλές Μερικές μοιάζουν. Άλλες διαφέρουν. Τις χωρίζω σε δύο ομάδες, ένα έχουν κοινά χαρακτηριστικά. - Στην ουσία αυτές που μοιάζουν είναι εξέλιξη. Διαλέγω την καλύτερη.

41 Ποτέ δεν τοποθετώ ανοίγματα όταν δεν μπορώ να τα φτάσω.

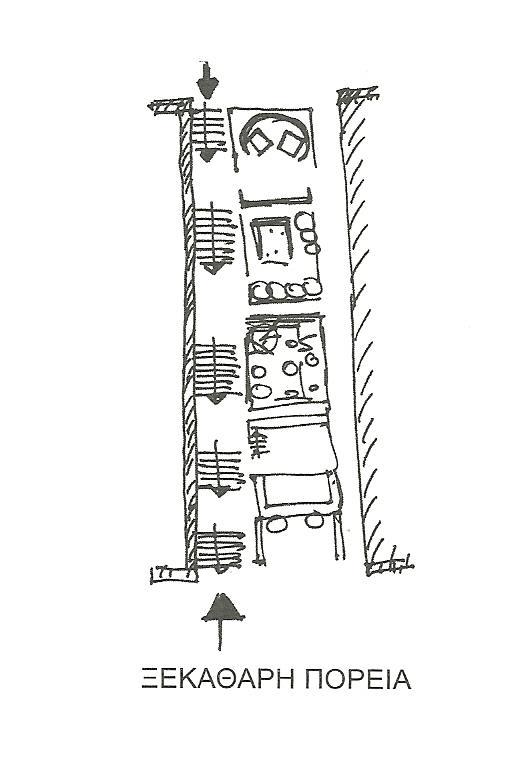

42 Σε ένα πέρασμα η πορεία πρέπει να είναι ξεκάθαρη.

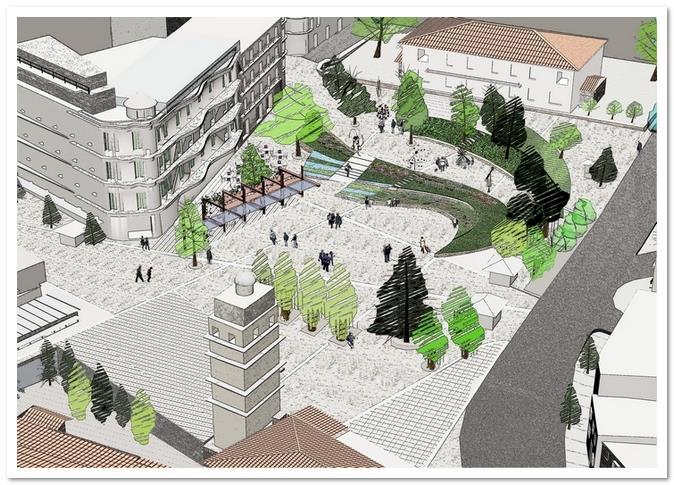

43 Διαμόρφωση της κεντρικής πλατείας της Κοζάνης Σεπτεμβρίου 1, 2010 από georgia georgala Για την διαμόρφωση της πλατείας: - οι οργανικές καμπύλες εκφράζουν τη δυναμική παρουσία και κίνηση των ανθρώπων στην πόλη τους. Ο σχεδιασμός έχει ως βασικό άξονα τη διαμόρφωση ενός νοητού κέντρου στο οποίο οδηγούν οι βασικές κινήσεις και το οποίο ενισχύεται από την πλακόστρωση και από άλλα στοιχεία και κατασκευές

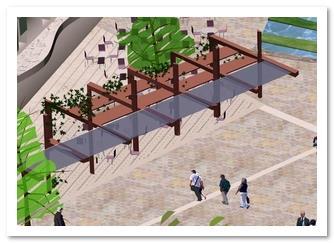

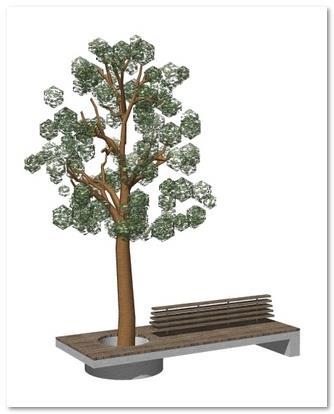

44 Ο βιοκλιματικός σχεδιασμός αποτελεί βασικό στοιχείο της πρότασης ως προς τις συνθετικές αρχές, τα υλικά που επιλέγονται, τη βελτίωση των μικροκλιματικών συνθηκών στην πλατεία και ευρύτερα, τη χρήση ανανεώσιμων πηγών ενέργειας και την αξιοποίηση του βρόχινου νερού. Οι βιοκλιματικές παρεμβάσεις που προτείνονται είναι: - Προστασία από βορινούς ανέμους - Σκίαση των καθιστικών με πέργκολα και δέντρα - Επιλογή φυσικών υλικών στις διαμορφώσεις - Χρήση ανανεώσιμων πηγών ενέργειας (λειτουργία φωτοβολταϊκών πάνελ ως στέγαστρα, κίνηση περιστρεφόμενων μύλων από το νερό και εγκατάσταση γλυπτών κατασκευών με θέμα την κίνηση και την ενέργεια) - Τοπικά φυτά, συμβατά με το κλίμα της περιοχής, ανθεκτικά στο ψύχος και με μικρές σχετικά ανάγκες ποτίσματος και συντήρηση - Δεξαμενές ανακαλούμενου νερού που θα βελτιώνουν το μικροκλίμα αυξάνοντας την υγρασία της ατμόσφαιρας και μειώνοντας τη θερμοκρασία του αέρα τόσο με την επιφανειακή εξάτμιση όσο και με την υπερχείλιση προς τις σχάρες απορροής.

45 Σε οποιονδήποτε δημόσιο χώρο λαμβάνουμε υπόψη μας στην επίλυση μας και τις ειδικές ράμπες για την σωστή προσέγγιση όλων των χώρων από ανθρώπους με ειδικές ανάγκες.

46 Όσες στάθμες διαθέτει ένα κτίριο ανεξαρτήτου χρήσεως είναι σωστό να διαθέτει χώρους υγιεινής.

47 Καλό θα ήταν λουτρά και χώροι φαγητού να οργανώνονται σε ζώνες ανεξάρτητα από τη λύση που δίνουμε.

48 Όταν σχεδιάζουμε κύκλο ή τμήμα κύκλου, το κυκλικό μέρος φαίνεται με κάθετες πτυχώσεις οι οποίες πυκνώνουν προς το κέντρο όταν βλέπω το καμπύλο από την εσωτερική πλευρά ή αραιώνουν προς το κέντρο όταν βλέπω το καμπύλο μέρος απέξω.

49 Η ρεσεψιόν σε ένα μαγαζί βρίσκεται πάντα σε στρατηγική θέση, σε άμεση επαφή με την είσοδο αλλά και με τις υπόλοιπες λειτουργίες.

50 Βασικός κανόνας είναι τα ιατρεία και τα ιατρικά κέντρα να τηρούν κάποιες αρχές. Η εξέταση πρέπει να γίνεται μακριά από το γραφείο του διευθυντή, το οποίο πρέπει να είναι αυτόνομο και ανεξάρτητο, όπως επίσης και η διανομή των ασθενών πρέπει να είναι ανεξάρτητη και απομονωμένη από το εξεταστήριο.

51 Ένα υποστύλωμα αποτελεί κατακόρυφο φέρον φορτίο. Όταν υπάρχει κάτι που δεν μπορεί να αναιρεθεί, το παίρνουμε από την θετική του πλευρά και το χρησιμοποιούμε σαν συνθετικό στοιχείο και γύρω απ αυτό δημιουργούμε. Δεν το καταργούμε, γιατί εγκληματούμε.

52 Δεν ξεχνώ ποτέ τους χώρους υγιεινής, οι οποίοι πρέπει να είναι ένας τουλάχιστον για το κάθε φύλο σε χώρους όπως καφετέριες, κλαμπ, φαστ φουντ. Πρέπει να προβλέπεται και χώρους υγιεινής για άτομα με ειδικές ανάγκες.

53 Δεν ξεχνώ πως σε αναψυκτήρια, μπαράκια, Καλαμπάκια χρειαζόμαστε: - κουζίνα, αποθήκη, μικρό παρασκευαστήριο - 2 και άνω WC - και κάποιους αναπαυτικούς καναπέδες.

54 Τα τοπογραφικά διαγράμματα σχεδιάζονται συνήθως σε κλίμακες από 1:2000, που είναι η μικρότερη, ως 1:100, που είναι η μεγαλύτερη. Το τοπογραφικό αποτελείται από σημεία Τα σημεία αυτά έχουν όνομα και συγκεκριμένη θέση στο χώρο.(χ.ζ.υ)

55 ΣΧΕΔΙΑΣΜΟΣ Το Εμβαδόν είναι οντότητα τριγωνική ή πολυγωνικής μορφής, εξαρτάται από τα σημεία των κορυφών

56 Τα όρια του οικοπέδου σχεδιάζονται με αξονική γραμμή, η οποία περιλαμβάνει ( -x - x- ) παύλα x παύλα κλπ. Η σχεδίαση γίνεται με έντονη γραμμή. Πενάκι 4, 5, 6. Οι κορυφές (γωνίες) του οικοπέδου επισημαίνονται με ένα μικρό κύκλο (ακτίνας 1mm) σε κάθε κορυφή αναγράφεται το απόλυτο ή το σχετικό υψόμετρο. Χρησιμοποιώντας πενάκι 3, 4. Στη κάθε πλευρά του οικοπέδου αναγράφεται η διάσταση της σε μέτρα, πχ. 36,77, κλπ Γίνεται η εμβαδομέτρηση του οικοπέδου και γράφεται στο υπόμνημα.

57 Η εμβαδομέτρηση όταν το οικόπεδο δεν είναι ορθογώνιο χρησιμοποιούμε διαγώνιους, οι οποίες σχεδιάζονται διακεκομμένες. Πενάκι 2 Σε κάθε τοπογραφικό διάγραμμα σχεδιάζονται και τα κτίρια, αν υπάρχουν. Τα κτίρια σχεδιάζονται με απλά περιγράμματα, πενάκι 4,5. Το εσωτερικό του περιγράμματος του κτιρίου ή μένη κενό ή γραμμοσκιάζεται, στο εξωτερικό αλλά μέσα στο περίγραμμα του οικοπέδου τοποθετούμε τις υψομετρικές γραμμές. Οι υψομετρικές γραμμές σχεδιάζονται πάντοτε με ελεύθερο χέρι και με πενάκι 2 ή 3 Στην δεξιά πλευρά του σχεδίου αναγράφεται το υπόμνημα. Το Υπόμνημα περιλαμβάνει: - Όρους Δόμησης της περιοχής - Εμβαδό οικοπέδου - την δήλωση του ιδιοκτήτη - την δήλωση του μηχανικού.

58 οικόπεδο 22 Πρασιά Ακάλυπτος οικοπέδου Σε αυτόν πραγματοποιείται φύτευση = 2/3 ακαλύπτου Πλάγιο όριο απόσταση Δ=3+0,10Η

59 1 ο που γνωρίζει ιστορία. 2 ο που ξέρει γραμμικό, ελεύθερο, χρώμα, πολεοδομία, στατικά. 3 ο που κατευθύνει τον καθηγητή στα δικά του μονοπάτια 4 ο που πιστεύει στις ιδέες του και τις υποστηρίζει.

60 Να θυμάσαι ότι το να είσαι αρχιτέκτων είναι κάτι πολύ παραπάνω από το να έχεις απλώς ένα επάγγελμα. Είναι μια απασχόληση που θα σε απορροφήσει ψυχή και σώματι για την υπόλοιπη ζωή σου, διότι Αρχιτεκτονική στο τέλος τέλος είναι η ίδια η ζωή. Θα δεις ότι είναι και γενναιόδωρη και εξαιρετικά ενδιαφέρουσα. Μα πρόσεχε: αν είναι για τα λεφτά, φύγε γρήγορα. Προτού να είναι αργά. Αλέξανδρος Τομπάζης
