ΘΕΜΑ : ΠΡΟΟΠΤΙΚΟ ΣΧΕΔΙΟ ΜΕ 2 Σ.Φ ΙΣΟΜΕΤΡΙΚΗ ΠΡΟΒΟΛΗ. ΔΙΑΡΚΕΙΑ: 1 περιόδους. 28/9/ :48 Όνομα: Λεκάκης Κωνσταντίνος καθ.

Transcript

1 ΘΕΜΑ : ΠΡΟΟΠΤΙΚΟ ΣΧΕΔΙΟ ΜΕ 2 Σ.Φ ΙΣΟΜΕΤΡΙΚΗ ΠΡΟΒΟΛΗ ΔΙΑΡΚΕΙΑ: 1 περιόδους 28/9/ :48 καθ. Τεχνολογίας

2 28/9/ :57 Προοπτικό σχέδιο με 2 Σημεία Φυγής

3 Σημείο φυγής 1 Σημείο φυγής 2 Γωνία κτιρίου 28/9/ :57 Προοπτικό σχέδιο με 2 Ση ΠΑΡΑΔΕΙΓΜΑ 1

4 Σημείο φυγής 1 Σημείο φυγής 2 Γωνία κτιρίου ΠΑΡΑΔΕΙΓΜΑ 2 28/9/ :57 Προοπτικό σχέδιο με 2 Σημεία Φυγής

5 ΔΙΑΔΙΚΑΣΙΑ ΣΧΕΔΙΑΣΗΣ ΣΕ ΠΡΟΟΠΤΙΚΟ ΜΕ ΔΥΟ ΣΗΜΕΙΑ ΦΥΓΗΣ 28/9/ :57 Προοπτικό σχέδιο με 2 Σημεία Φυγής

6 Ορίζοντας 1. Σχεδιάζουμε τη γραμμή του ορίζοντα. Τοποθετούμε τα δύο σημεία φυγής Σ.Φ.1 και Σ.Φ.2. Σχεδίασε τον άξονα ύψους και όρισε το ύψος 28/9/ :57 Προοπτικό σχέδιο με 2 Σημεία Φυγής

7 Ορίζοντας 2. Σχεδιάζουμε βοηθητικές γραμμές από τα σημεία που καθορίζουν το ύψος προς τα δύο σημεία φυγής. 28/9/ :57 Προοπτικό σχέδιο με 2 Σημεία Φυγής

8 Ορίζοντας μήκος 3. Υπολογίζουμε το μήκος και το πλάτος (βάθος) και συμπλήρωνουμε το σχέδιο σχεδιάζοντας την πρόσοψη στα δεξιά και την πλάγια όψη στα αριστερά όπως φαίνεται πιο πάνω. πλάτος 28/9/ :57 Προοπτικό σχέδιο με 2 Σημεία Φυγής

9 Ορίζοντας 4. Σχεδιάζουμε τις βοηθητικές γραμμές από τις γωνίες των δύο όψεων προς τα σημεία φυγής και συμπληρώνουμε την κάτοψη, ώστε να ταιριάζει στο πάνω μέρος των δύο όψεων. 28/9/ :57 Προοπτικό σχέδιο με 2 Σημεία Φυγής

10 Ορίζοντας 5. Σχεδιάζουμε τις αναγκαίες βοηθητικές γραμμές, αν χρειάζεται και συμπλήρωσε το σχέδιο του αντικειμένου μέσα στο κουτί. 28/9/ :57 Προοπτικό σχέδιο με 2 Σημεία Φυγής

11 Ορίζοντας Αν σβήσουμε τις βοηθητικές γραμμές και η γραμμή του ορίζοντα, θα προκύψει το σχέδιο του αντικειμένου που φαίνεται δίπλα. 28/9/ :57 Προοπτικό σχέδιο με 2 Σημεία Φυγής

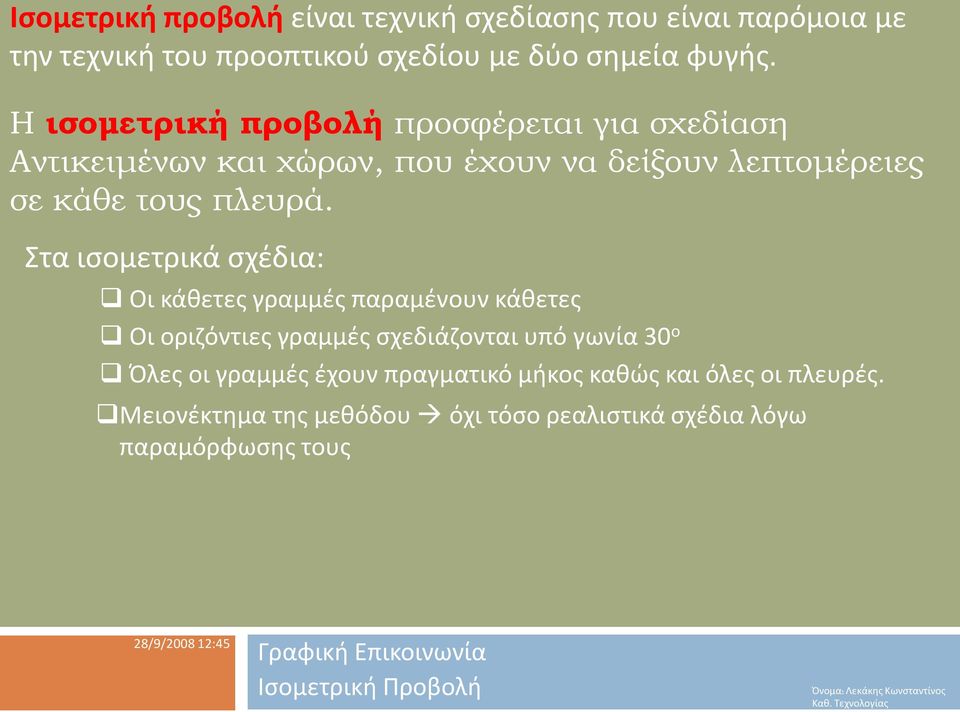

12 Ισομετρική προβολή είναι τεχνική σχεδίασης που είναι παρόμοια με την τεχνική του προοπτικού σχεδίου με δύο σημεία φυγής. Η ισομετρική προβολή προσφέρεται για σχεδίαση Αντικειμένων και χώρων, που έχουν να δείξουν λεπτομέρειες σε κάθε τους πλευρά. Στα ισομετρικά σχέδια: Οι κάθετες γραμμές παραμένουν κάθετες Οι οριζόντιες γραμμές σχεδιάζονται υπό γωνία 30 ο Όλες οι γραμμές έχουν πραγματικό μήκος καθώς και όλες οι πλευρές. Μειονέκτημα της μεθόδου όχι τόσο ρεαλιστικά σχέδια λόγω παραμόρφωσης τους 28/9/ :45

13 Στάδια σχεδίασης ισομετρικής προβολής 1. Σχεδιάζουμε μια κατακόρυφη γραμμή και σημαδεύουμε το ύψος του αντικειμένου. 2. Σχεδιάζουμε δυο γραμμές των 30 ο χρησιμοποιώντας τρίγωνο 30 ο και μετρούμε τα μήκη. 3. Σχεδιάζουμε τις άλλες κατακόρυφες και γραμμές των 30 ο. 4. Συμπληρώνουμε το σχέδιο και τονίζουμε τις γραμμές. 28/9/ :45

14 ΠΑΡΑΔΕΙΓΜΑ Πρόσοψη 28/9/ :45

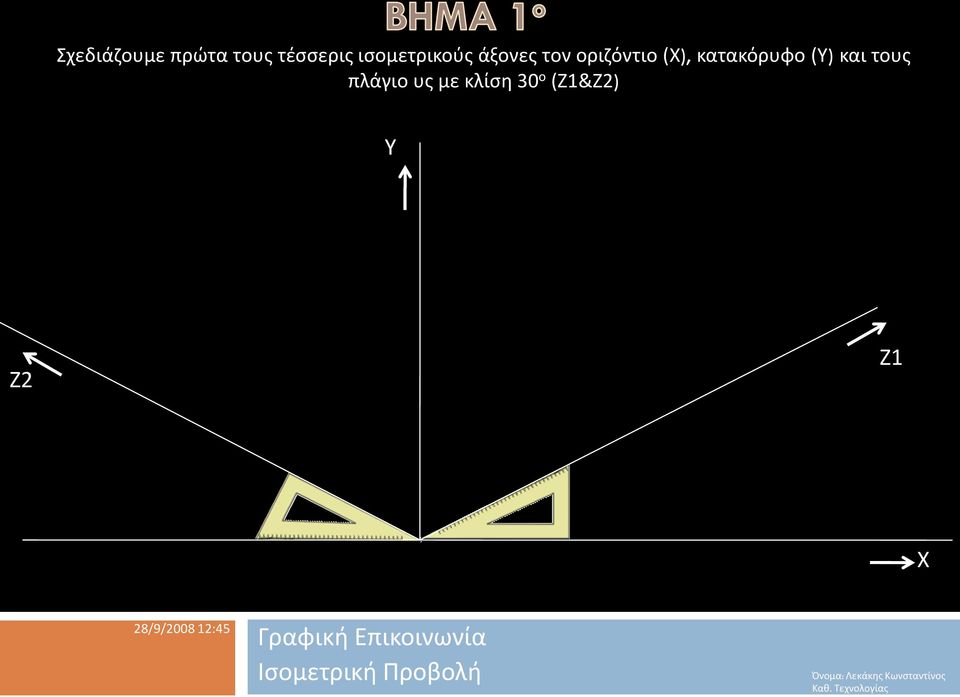

15 Σχεδιάζουμε πρώτα τους τέσσερις ισομετρικούς άξονες τον οριζόντιο (Χ), κατακόρυφο (Υ) και τους πλάγιο υς με κλίση 30 ο (Ζ1&Ζ2) Υ Ζ2 Ζ1 Χ 28/9/ :45

16 Σχεδιάζουμε την πρόσοψη του αντικειμένου. Οι οριζόντιες γραμμές της πρόσοψης του αντικειμένου σχεδιάζονται παράλληλες με τον κεκλιμένο άξονα των 30 ο. Σχεδιάζουμε πρώτα το ύψος του αντικειμένου πάνω στον άξονα Υ. 30 ο 30 ο 28/9/ :45

17 Από την πρόσοψη που σχεδιάσαμε, σχεδιάζουμε παράλληλες γραμμές με κλίση 30 ο σημαντικά σημεία της πρόσοψης (ακμές). απ όλα τα 30 ο 30 ο 28/9/ :45

18 Σημειώνουμε το βάθος τους αντικειμένου πάνω στις ευθείες που φέραμε. Από το σημείο αυτό φέρνουμε παράλληλες προς όλες τις γραμμές της πρόσοψης. 30 ο 30 ο 28/9/ :45

19 Σβήνουμε τους βοηθητικούς άξονες και τυχόν βοηθητικές γραμμές που έχουμε χαράξει. 30 ο 30 ο 28/9/ :47

20 Τοποθετούμε τις ορθές διαστάσεις πάνω στο σχέδιο. 28/9/ :50

21 28/9/ :48

22 27/9/ :16

23 27/9/ :18

24 /9/ :18
