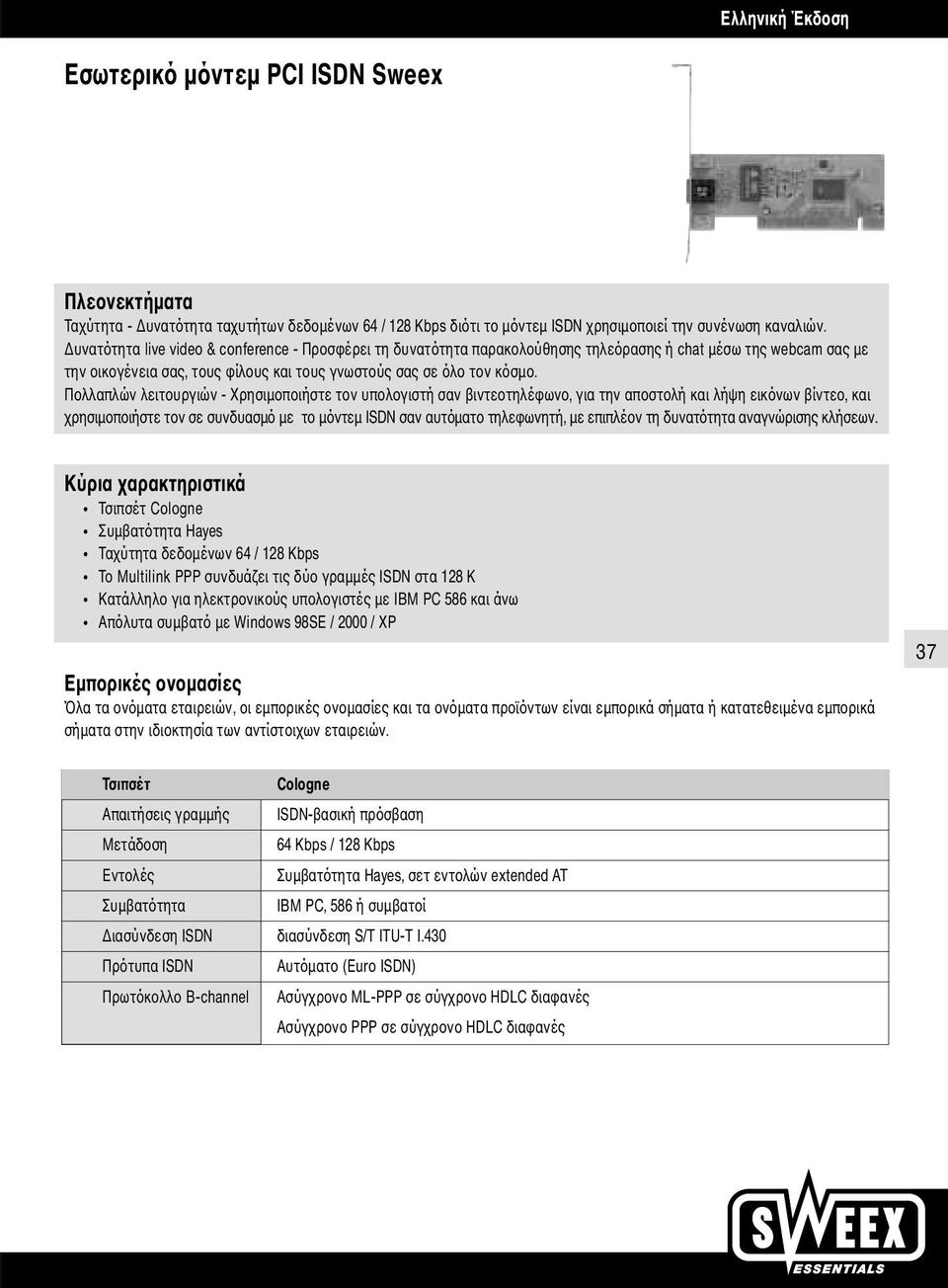

1 Εσωτερικό µόντεµ PCI ISDN Sweex Πλεονεκτήµατα Ταχύτητα - υνατότητα ταχυτήτων δεδοµένων 64 / 128 Kbps διότι το µόντεµ ISDN χρησιµοποιεί την συνένωση καναλιών. υνατότητα live video & conference - Προσφέρει τη δυνατότητα παρακολούθησης τηλεόρασης ή chat µέσω της webcam σας µε την οικογένεια σας, τους φίλους και τους γνωστούς σας σε όλο τον κόσµο. Πολλαπλών λειτουργιών - Χρησιµοποιήστε τον υπολογιστή σαν βιντεοτηλέφωνο, για την αποστολή και λήψη εικόνων βίντεο, και χρησιµοποιήστε τον σε συνδυασµό µε το µόντεµ ISDN σαν αυτόµατο τηλεφωνητή, µε επιπλέον τη δυνατότητα αναγνώρισης κλήσεων. Κύρια χαρακτηριστικά Τσιπσέτ Cologne Συµβατότητα Hayes Ταχύτητα δεδοµένων 64 / 128 Kbps Το Multilink PPP συνδυάζει τις δύο γραµµές ISDN στα 128 K Κατάλληλο για ηλεκτρονικούς υπολογιστές µε IBM PC 586 και άνω Απόλυτα συµβατό µε Windows 98SE / 2000 / XP Εµπορικές ονοµασίες Όλα τα ονόµατα εταιρειών, οι εµπορικές ονοµασίες και τα ονόµατα προϊόντων είναι εµπορικά σήµατα ή κατατεθειµένα εµπορικά σήµατα στην ιδιοκτησία των αντίστοιχων εταιρειών. 37 Τσιπσέτ Cologne Απαιτήσεις γραµµής ISDN-βασική πρόσβαση Μετάδοση 64 Kbps / 128 Kbps Εντολές Συµβατότητα Hayes, σετ εντολών extended AT Συµβατότητα IBM PC, 586 ή συµβατοί ιασύνδεση ISDN διασύνδεση S/T ITU-T I.430 Πρότυπα ISDN Αυτόµατο (Euro ISDN) Πρωτόκολλο B-channel Ασύγχρονο ML-PPP σε σύγχρονο HDLC διαφανές Ασύγχρονο PPP σε σύγχρονο HDLC διαφανές

Πολλαπλών λειτουργιών - Χρησιµοποιήστε τον υπολογιστή σαν βιντεοτηλέφωνο, για την αποστολή και λήψη εικόνων βίντεο, και χρησιµοποιήστε τον σε συνδυασµό µε το µόντεµ ISDN σαν αυτόµατο τηλεφωνητή, µε

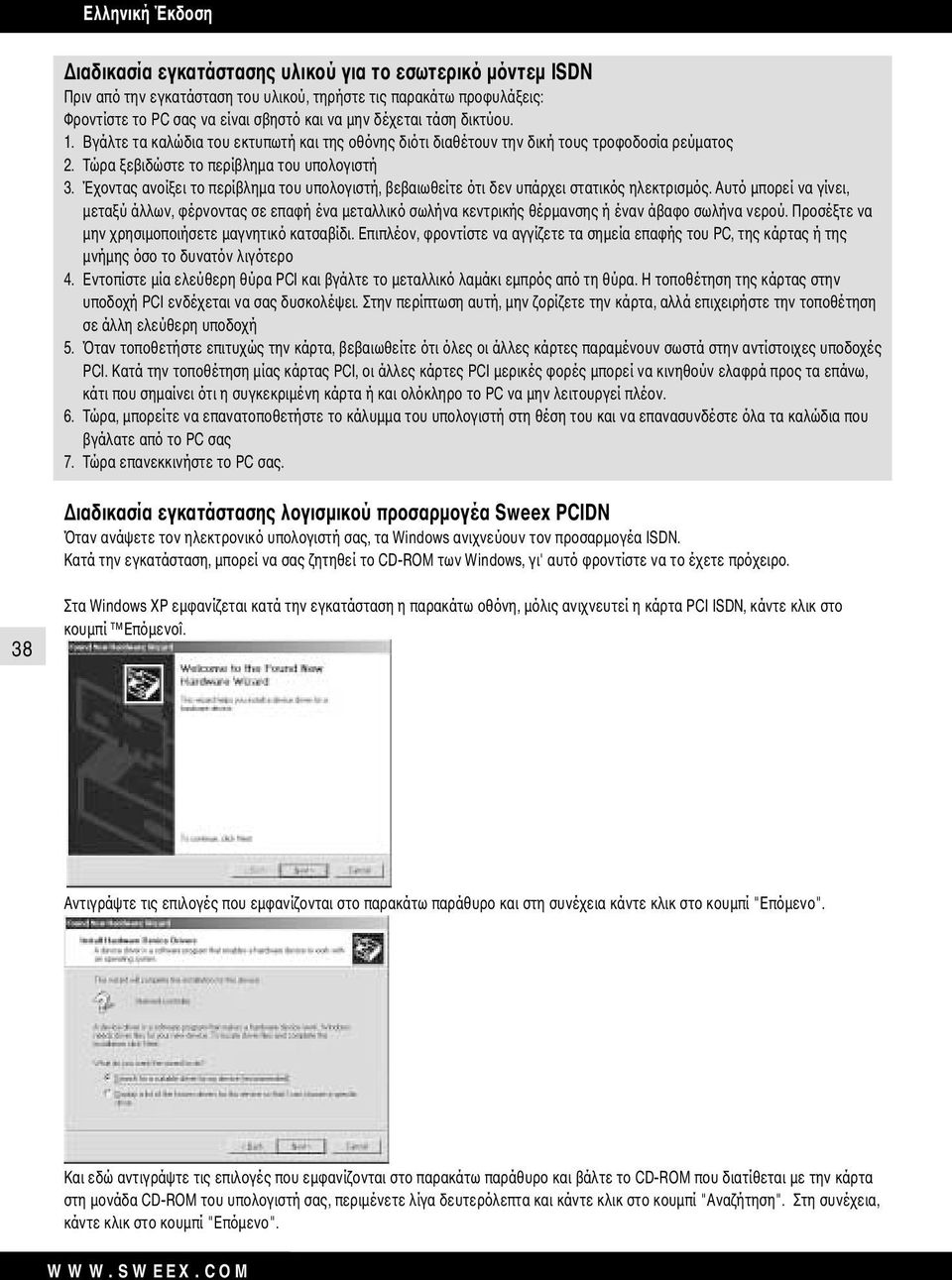

2 ιαδικασία εγκατάστασης υλικού για το εσωτερικό µόντεµ ISDN Πριν από την εγκατάσταση του υλικού, τηρήστε τις παρακάτω προφυλάξεις: Φροντίστε το PC σας να είναι σβηστό και να µην δέχεται τάση δικτύου. 1. Βγάλτε τα καλώδια του εκτυπωτή και της οθόνης διότι διαθέτουν την δική τους τροφοδοσία ρεύµατος 2. Τώρα ξεβιδώστε το περίβληµα του υπολογιστή 3. Έχοντας ανοίξει το περίβληµα του υπολογιστή, βεβαιωθείτε ότι δεν υπάρχει στατικός ηλεκτρισµός. Αυτό µπορεί να γίνει, µεταξύ άλλων, φέρνοντας σε επαφή ένα µεταλλικό σωλήνα κεντρικής θέρµανσης ή έναν άβαφο σωλήνα νερού. Προσέξτε να µην χρησιµοποιήσετε µαγνητικό κατσαβίδι. Επιπλέον, φροντίστε να αγγίζετε τα σηµεία επαφής του PC, της κάρτας ή της µνήµης όσο το δυνατόν λιγότερο 4. Εντοπίστε µία ελεύθερη θύρα PCI και βγάλτε το µεταλλικό λαµάκι εµπρός από τη θύρα. Η τοποθέτηση της κάρτας στην υποδοχή PCI ενδέχεται να σας δυσκολέψει. Στην περίπτωση αυτή, µην ζορίζετε την κάρτα, αλλά επιχειρήστε την τοποθέτηση σε άλλη ελεύθερη υποδοχή 5. Όταν τοποθετήστε επιτυχώς την κάρτα, βεβαιωθείτε ότι όλες οι άλλες κάρτες παραµένουν σωστά στην αντίστοιχες υποδοχές PCI. Κατά την τοποθέτηση µίας κάρτας PCI, οι άλλες κάρτες PCI µερικές φορές µπορεί να κινηθούν ελαφρά προς τα επάνω, κάτι που σηµαίνει ότι η συγκεκριµένη κάρτα ή και ολόκληρο το PC να µην λειτουργεί πλέον. 6. Τώρα, µπορείτε να επανατοποθετήστε το κάλυµµα του υπολογιστή στη θέση του και να επανασυνδέστε όλα τα καλώδια που βγάλατε από το PC σας 7. Τώρα επανεκκινήστε το PC σας. ιαδικασία εγκατάστασης λογισµικού προσαρµογέα Sweex PCIDN Όταν ανάψετε τον ηλεκτρονικό υπολογιστή σας, τα Windows ανιχνεύουν τον προσαρµογέα ISDN. Κατά την εγκατάσταση, µπορεί να σας ζητηθεί το CD-ROM των Windows, γι' αυτό φροντίστε να το έχετε πρόχειρο. 38 Στα Windows XP εµφανίζεται κατά την εγκατάσταση η παρακάτω οθόνη, µόλις ανιχνευτεί η κάρτα PCI ISDN, κάντε κλικ στο κουµπί Επόµενοî. Αντιγράψτε τις επιλογές που εµφανίζονται στο παρακάτω παράθυρο και στη συνέχεια κάντε κλικ στο κουµπί "Επόµενο". Και εδώ αντιγράψτε τις επιλογές που εµφανίζονται στο παρακάτω παράθυρο και βάλτε το CD-ROM που διατίθεται µε την κάρτα στη µονάδα CD-ROM του υπολογιστή σας, περιµένετε λίγα δευτερόλεπτα και κάντε κλικ στο κουµπί "Αναζήτηση". Στη συνέχεια, κάντε κλικ στο κουµπί "Επόµενο".

Έχοντας ανοίξει το περίβληµα του υπολογιστή, βεβαιωθείτε ότι δεν υπάρχει στατικός ηλεκτρισµός.

3 Επιλέξτε τώρα τον φάκελο 98me2kxp και κάντε κλικ στο κουµπί "Άνοιγµα". Κάντε κλικ στο κουµπί "OK" για να ολοκληρώσετε την εγκατάσταση του λογισµικού. Κάντε κλικ στο κουµπί "Επόµενο" για να συνεχίσετε την εγκατάσταση. 39 Αν κάνετε την εγκατάσταση του προγράµµατος οδήγησης στα Windows XP, εµφανίζεται το παρακάτω παράθυρο κατά την εγκατάσταση. Επιλέξτε την επιλογή Συνέχεια.

Κάντε κλικ στο κουµπί "Επόµενο" για να συνεχίσετε την εγκατάσταση.

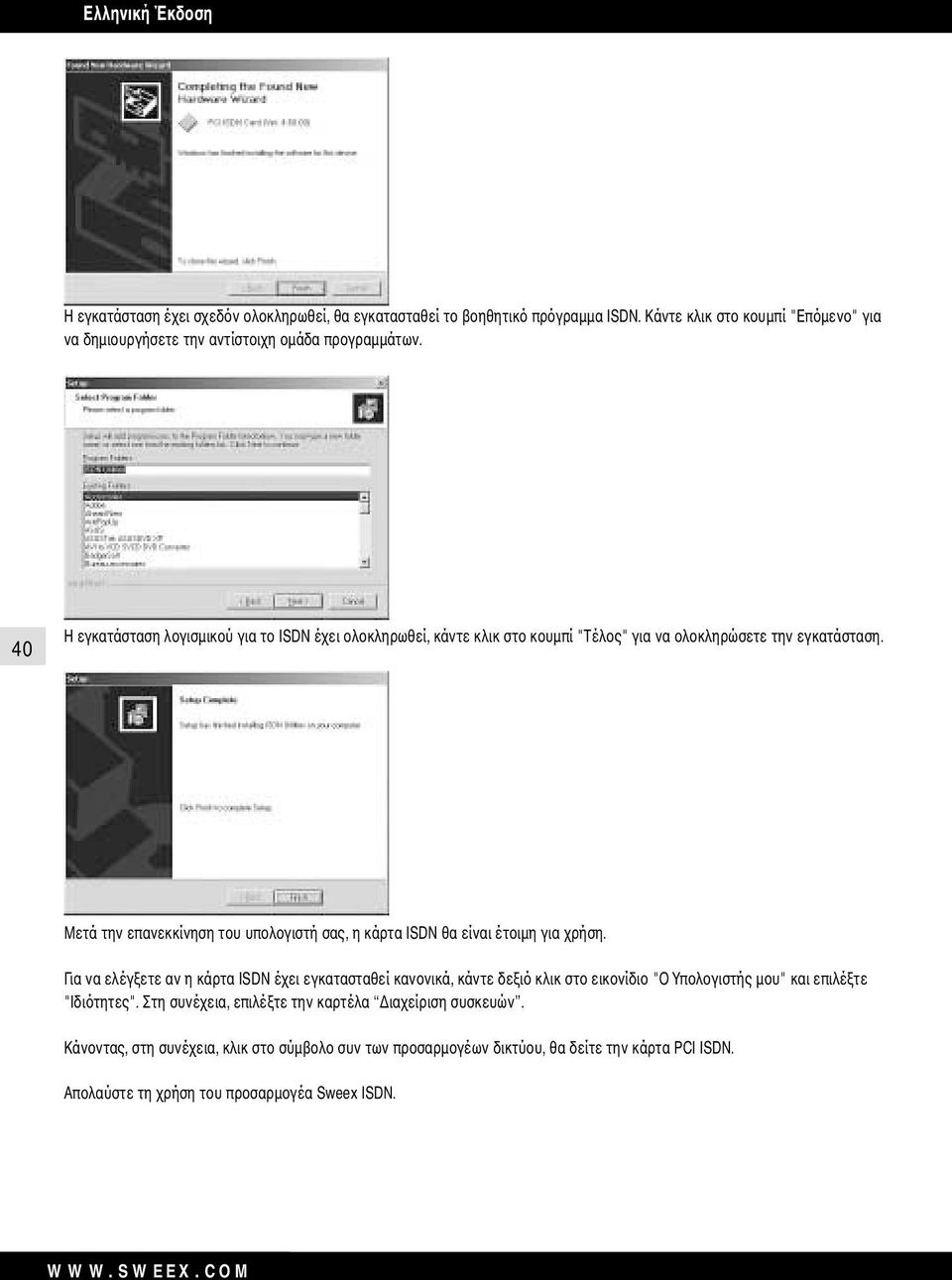

4 Η εγκατάσταση έχει σχεδόν ολοκληρωθεί, θα εγκατασταθεί το βοηθητικό πρόγραµµα ISDN. Κάντε κλικ στο κουµπί "Επόµενο" για να δηµιουργήσετε την αντίστοιχη οµάδα προγραµµάτων. 40 Η εγκατάσταση λογισµικού για το ISDN έχει ολοκληρωθεί, κάντε κλικ στο κουµπί "Τέλος" για να ολοκληρώσετε την εγκατάσταση. Μετά την επανεκκίνηση του υπολογιστή σας, η κάρτα ISDN θα είναι έτοιµη για χρήση. Για να ελέγξετε αν η κάρτα ISDN έχει εγκατασταθεί κανονικά, κάντε δεξιό κλικ στο εικονίδιο "Ο Υπολογιστής µου" και επιλέξτε "Ιδιότητες". Στη συνέχεια, επιλέξτε την καρτέλα ιαχείριση συσκευών. Κάνοντας, στη συνέχεια, κλικ στο σύµβολο συν των προσαρµογέων δικτύου, θα δείτε την κάρτα PCI ISDN. Απολαύστε τη χρήση του προσαρµογέα Sweex ISDN.

Μετά την επανεκκίνηση του υπολογιστή σας, η κάρτα ISDN θα είναι έτοιµη για χρήση.

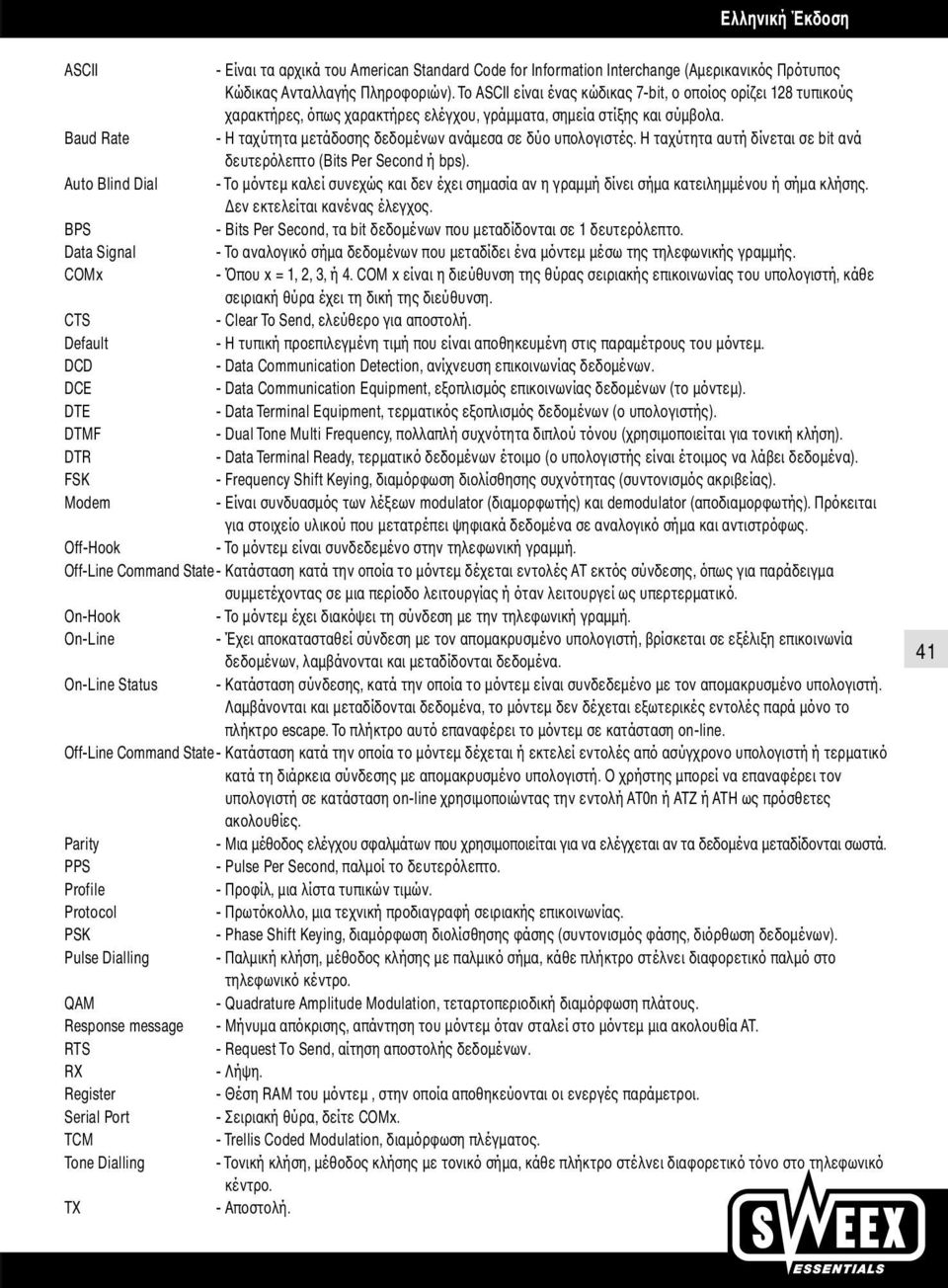

5 ASCII - Είναι τα αρχικά του American Standard Code for Information Interchange (Αµερικανικός Πρότυπος Κώδικας Ανταλλαγής Πληροφοριών). Το ASCII είναι ένας κώδικας 7-bit, ο οποίος ορίζει 128 τυπικούς χαρακτήρες, όπως χαρακτήρες ελέγχου, γράµµατα, σηµεία στίξης και σύµβολα. Baud Rate - Η ταχύτητα µετάδοσης δεδοµένων ανάµεσα σε δύο υπολογιστές. Η ταχύτητα αυτή δίνεται σε bit ανά δευτερόλεπτο (Bits Per Second ή bps). Auto Blind Dial - Το µόντεµ καλεί συνεχώς και δεν έχει σηµασία αν η γραµµή δίνει σήµα κατειληµµένου ή σήµα κλήσης. εν εκτελείται κανένας έλεγχος. BPS - Bits Per Second, τα bit δεδοµένων που µεταδίδονται σε 1 δευτερόλεπτο. Data Signal - Το αναλογικό σήµα δεδοµένων που µεταδίδει ένα µόντεµ µέσω της τηλεφωνικής γραµµής. COMx - Όπου x = 1, 2, 3, ή 4. COM x είναι η διεύθυνση της θύρας σειριακής επικοινωνίας του υπολογιστή, κάθε σειριακή θύρα έχει τη δική της διεύθυνση. CTS - Clear To Send, ελεύθερο για αποστολή. Default - Η τυπική προεπιλεγµένη τιµή που είναι αποθηκευµένη στις παραµέτρους του µόντεµ. DCD - Data Communication Detection, ανίχνευση επικοινωνίας δεδοµένων. DCE - Data Communication Equipment, εξοπλισµός επικοινωνίας δεδοµένων (το µόντεµ). DTE - Data Terminal Equipment, τερµατικός εξοπλισµός δεδοµένων (ο υπολογιστής). DTMF - Dual Tone Multi Frequency, πολλαπλή συχνότητα διπλού τόνου (χρησιµοποιείται για τονική κλήση). DTR - Data Terminal Ready, τερµατικό δεδοµένων έτοιµο (ο υπολογιστής είναι έτοιµος να λάβει δεδοµένα). FSK - Frequency Shift Keying, διαµόρφωση διολίσθησης συχνότητας (συντονισµός ακριβείας). Modem - Είναι συνδυασµός των λέξεων modulator (διαµορφωτής) και demodulator (αποδιαµορφωτής). Πρόκειται για στοιχείο υλικού που µετατρέπει ψηφιακά δεδοµένα σε αναλογικό σήµα και αντιστρόφως. Off-Hook - Το µόντεµ είναι συνδεδεµένο στην τηλεφωνική γραµµή. Off-Line Command State - Κατάσταση κατά την οποία το µόντεµ δέχεται εντολές AT εκτός σύνδεσης, όπως για παράδειγµα συµµετέχοντας σε µια περίοδο λειτουργίας ή όταν λειτουργεί ως υπερτερµατικό. On-Hook - Το µόντεµ έχει διακόψει τη σύνδεση µε την τηλεφωνική γραµµή. On-Line - Έχει αποκατασταθεί σύνδεση µε τον αποµακρυσµένο υπολογιστή, βρίσκεται σε εξέλιξη επικοινωνία δεδοµένων, λαµβάνονται και µεταδίδονται δεδοµένα. On-Line Status - Κατάσταση σύνδεσης, κατά την οποία το µόντεµ είναι συνδεδεµένο µε τον αποµακρυσµένο υπολογιστή. Λαµβάνονται και µεταδίδονται δεδοµένα, το µόντεµ δεν δέχεται εξωτερικές εντολές παρά µόνο το πλήκτρο escape. Το πλήκτρο αυτό επαναφέρει το µόντεµ σε κατάσταση on-line. Off-Line Command State - Κατάσταση κατά την οποία το µόντεµ δέχεται ή εκτελεί εντολές από ασύγχρονο υπολογιστή ή τερµατικό κατά τη διάρκεια σύνδεσης µε αποµακρυσµένο υπολογιστή. Ο χρήστης µπορεί να επαναφέρει τον υπολογιστή σε κατάσταση on-line χρησιµοποιώντας την εντολή AT0n ή ATZ ή ATH ως πρόσθετες ακολουθίες. Parity - Μια µέθοδος ελέγχου σφαλµάτων που χρησιµοποιείται για να ελέγχεται αν τα δεδοµένα µεταδίδονται σωστά. PPS - Pulse Per Second, παλµοί το δευτερόλεπτο. Profile - Προφίλ, µια λίστα τυπικών τιµών. Protocol - Πρωτόκολλο, µια τεχνική προδιαγραφή σειριακής επικοινωνίας. PSK - Phase Shift Keying, διαµόρφωση διολίσθησης φάσης (συντονισµός φάσης, διόρθωση δεδοµένων). Pulse Dialling - Παλµική κλήση, µέθοδος κλήσης µε παλµικό σήµα, κάθε πλήκτρο στέλνει διαφορετικό παλµό στο τηλεφωνικό κέντρο. QAM - Quadrature Amplitude Modulation, τεταρτοπεριοδική διαµόρφωση πλάτους. Response message - Μήνυµα απόκρισης, απάντηση του µόντεµ όταν σταλεί στο µόντεµ µια ακολουθία AT. RTS - Request Τo Send, αίτηση αποστολής δεδοµένων. RX - Λήψη. Register - Θέση RAM του µόντεµ, στην οποία αποθηκεύονται οι ενεργές παράµετροι. Serial Port - Σειριακή θύρα, δείτε COMx. TCM - Trellis Coded Modulation, διαµόρφωση πλέγµατος. Tone Dialling - Τονική κλήση, µέθοδος κλήσης µε τονικό σήµα, κάθε πλήκτρο στέλνει διαφορετικό τόνο στο τηλεφωνικό κέντρο. TX - Αποστολή. 41

Baud Rate - Η ταχύτητα µετάδοσης δεδοµένων ανάµεσα σε δύο υπολογιστές. Η ταχύτητα αυτή δίνεται σε bit ανά δευτερόλεπτο (Bits Per Second ή bps).
