1 PRIMENA LASERA u FiZIČKOJ HEMIJI IMPULSNI LASERI I PFH Milan S. Trtica, ( etrtica@vinca.rs) Institut za nuklearne nauke Vinča Š.S. Miljanić, M. Kuzmanović Fakultet za fizičku hemiju

2 - PLAN IZLAGANJA: ŠTA je to LASER? OSOBINE LASERSKOG ZRAČENJA KLASIFIKACIJA LASERA PRINCIPI RADA LASERA SAVREMENI IMPULSNI LASERI PRIMENE LASERSKIH SISTEMA

3 - ŠTA je to LASER? -Termini: LASER; ЛАЗЕР; OKГ; - LASER; Light Amplification by Stimulated Emission of Radiation god. (A. Prokhorov, N. Basov, C. Townes)- Nobelova nagrada. - C. Townes, god. MASER; NH 3, λ= 1,25 cm, P L = W. - Maiman (Hughes Lab.), god., LASER, Rubinski laser.

4 - OSOBINE LASERSKOG ZRAČENJA - Intenzivno - Monohromatično - Usmereno - Koherentno - Intenzivnost zračenja: I L = (E/t)/A= P/A, (W/cm 2 ) Tabela 1. Intenzivnost izvora Tip izvora Sunce Crno telo (λ=10 μm, T= 1473 K) Lampa He-Ne laser Ar- laser TEA CO 2 laser Intenzitet, W/cm ,

5 Δν/ν = LASER: R L λ=1 10 7, W/(cm 2 nm), SUNCE: R S =1 10-4, W/(cm 2 nm). Tabela 2. Radiometrijske veli. izvora - I L (a)= (E/t)/πθ 2 = P/Ω, (W/sr) - B= P/Ωω 02, (W/cm 2 sr) Tip izvora I L (a), W/sr B, W/cm 2 sr B λ, W/cm 2 sr nm - B λ = B/Δλ, (W/cm 2 sr nm) Sijalica (66 W) 5 / / He-Ne laser 300 2, Hglampa / 95 9,5 - Monohromatičnost zračenja: (He-Ne laser: P L = W, λ= 632,8 nm, Δλ= nm. Hg-lampa: P= 100 W, λ (Hg)= 546 nm, Δλ= 10 nm).

6 - Usmerenost zračenja: Tabela 3. Prostiranje laser. snopa θ= λ/πω 0, (mrad). ω 0, Z, ω, cm m cm - Koherentnost zračenja: 0, ,1 2,02 - Vremenska (slika 1), L K = c Δt, L K = c/δν, (cm) L K (Hg)= 2 cm, L K (He-Ne las.)= 30 cm m, (Km) ,02 20,2 - Prostorna, He-Ne laser: λ= 632,8 nm, TEM 00. L P = 1,22 λ/θ, (cm).

7 Slika 1. Koherentnost las. zračenja. - KLASIFIKACIJA LASERA Prema aktivnoj sredini (gasni; tečni; čvrsti). Prema čestici (atomi; joni; molekuli). Prema talasnoj dužini ((Slika 2) IR; vidljivi; UV; itd.). Prema vremenskoj evoluciji izlaza. Kontinualni las.: P; λ (Δλ, Δν); θ; mod ; η. Impulsni las.: E; Δτ 1/2 (ms, μs, ns, ps, fs, as); P P ; f; P sr

8 Slika 2. Elektromagnetni spektar zračenja. - PRINCIPI RADA LASERA Slika 3. Sistem dva nivoa.

9 Slika 4. Procesi apsorpcije i emisije zračenja (sistem dva nivoa). - Apsorpcija zračenja, P 12 = B 12 ρ(ν) dt - Spontana emisija, P 21 = A 21 dt - Stimulisana emisija, P 21 = B 21 ρ(ν) dt B 12 = B 21 - Sistem većeg broja čestica: N 2 (A 21 + ρ(ν) B 21 ) = N 1 B 12 ρ(ν) A 21 /(B 21 ρ(ν)) = exp (hν/kt) - 1, Primer: Svetlosni izvor, T= 1000 K, λ= 500 nm, odnos = N 1 > N 2 ; N 2 = N 1 ; N 2 > N 1, inverzija naseljenosti.

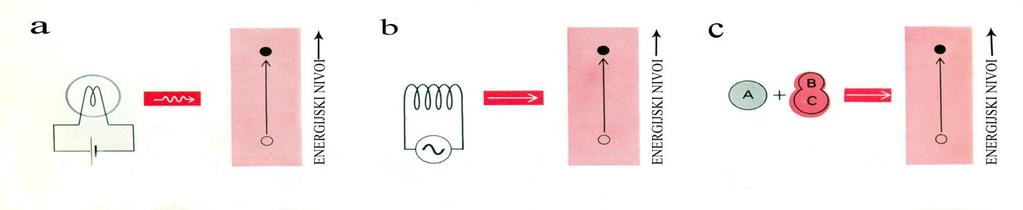

10 Bolcmanov zakon: N 2 /N 1 = exp (-hν/kt) Slika 5. Dijagram energetskih nivoa. POJAČANJE: ρ(ν)/ρ 0 (ν) = exp (- α l), α= (N 1 N 2 ) σ Slika 6. Tehnike kreiranja inverzije naseljenosti.

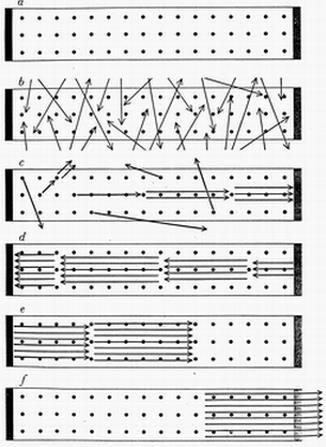

11 Slika 8. Procesi u laseru. Slika 7. Proces pojačanja (sistem tri čestice).

12 Slika 9. Dizajn lasera. Slika 10. Modovi lasera. - SAVREMENI IMPULSNI LASERI - Čvrsto-telni sistemi - Tečni sistemi - Gasni sistemi

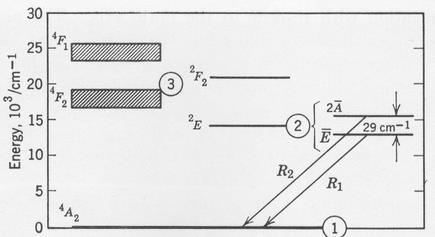

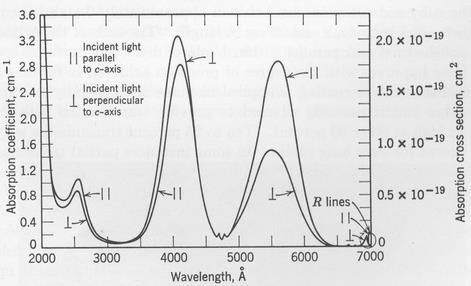

13 - Čvrsto-telni sistemi - Rubinski laser - Nd:YAG laser - Ti:Safirni laser (a) - Rubinski laser: (b) Al 2 O 3 i 0,05% Cr 2 O 3. (Cr 3+ ). Slika 11. Energetski nivoi Cr 3+ jona (u Al 2 O 3 ) (a), apsorpcioni spektar rubina (b).

Izlazni parametri: E, 1-100 J; Δτ 1/2, 1 ms

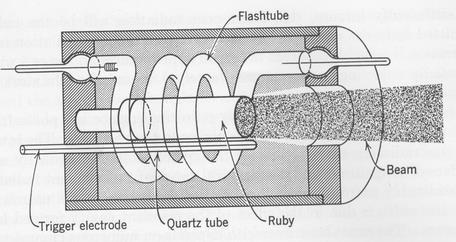

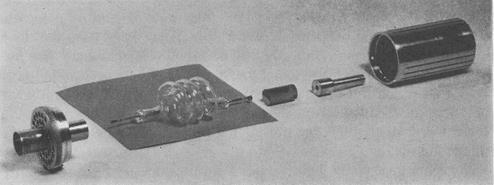

14 Izlazni parametri: E, J; Δτ 1/2, 1 ms (Q-switching, 10 ns); P P, KW (MW, GW); λ, 694,3 nm; Δλ, 0,1-1 Å; θ, mrad; f, reda Hz. - Nd:YAG laser: Slika 12. Konstrukscija i fotografija rubinskog lasera. YAG i Nd 2 O 3. (Nd 3+ ).

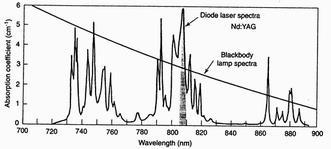

15 (a) (a) (b) (b) Slika 13. Energetski nivoi Nd 3+ jona (u matrici YAG) (a), apsorpcioni spektar (b). Slika 14. Konstrukcija Nd:YAG lasera.

16 Izlazni parametri: E, J; Δτ 1/2, 1 ns (Q-switching); P P, MW (GW); λ, 1064 nm; 1/Δλ, 4 cm -1 ; θ, mrad; f, nekoliko Hz. - mode locking : E, J; Δτ 1/2, reda ps. - λ, 1064 nm, 532 nm, 355 nm. (a) - Ti:Safirni laser: Ti 3+ : Al 2 O 3 (Safir). (b) Slika 15. Energetski dijagram za Ti:safirni las. (a), apsorp. i emis. spektar (b).

17 Slika 16. Konstrukscija Ti:Safirnog lasera. Izlazni parametri: E, nj do mj; Δτ 1/2, reda fs do 200 fs (mode-locking); P P, MW (GW, TW); λ, 700 do 1000 nm; Δν, reda GHz; θ, mrad; f, MHz. - pumpanje, Ar + laserom; mode-locking ( Kerr-lens tehnika). - merenje kratkog impulsa: vremenski auto-korelator. - atosekundni impulsi: SRR; VH.

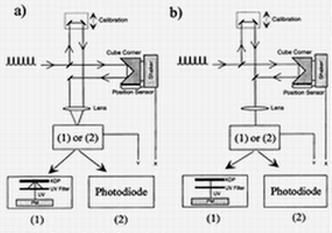

18 - Poluprovodnički laseri: Slika 17. Auto-korelator. GaAlAs, λ, 808 nm (Nd:YAG las.) Izlazni parametri: E, pj do nj; Δτ 1/2, 1 ns (ps); P P, reda W; λ, 375 do 1060 nm; Δλ, 3 nm; θ, reda 10 mrad; f, do MHz. Slika 18. Izgled PP lasera.

19 - Tečni sistemi - Dye: Rodamin 6G/rastvarač (a) Slika 19. Struktura Rodamina 6G (a), spektar R 6G u etanolu (b). (b)

20 Slika 20. Konstrukscija tečnog lasera. Izlazni parametri: E, reda J; Δτ 1/2, 1 ns (ps, fs- domen); P P, MW; λ, 340 do 1175 nm; Δλ, 0,5 do 0,01 Å; θ, mrad; f, 100 Hz. - Gasni sistemi - TEA CO 2 laser - Excimerni laseri - Hemijski laseri - Optički pumpani laseri

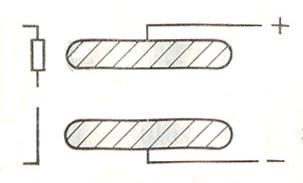

21 -TEA CO 2 laser: Transversely Excited Atmospheric CO 2 /N 2 /He; 1 atm Slika 21. Šematski prikaz TEA CO 2 lasera. Slika 22. Energetski nivoi CO 2 molekula.

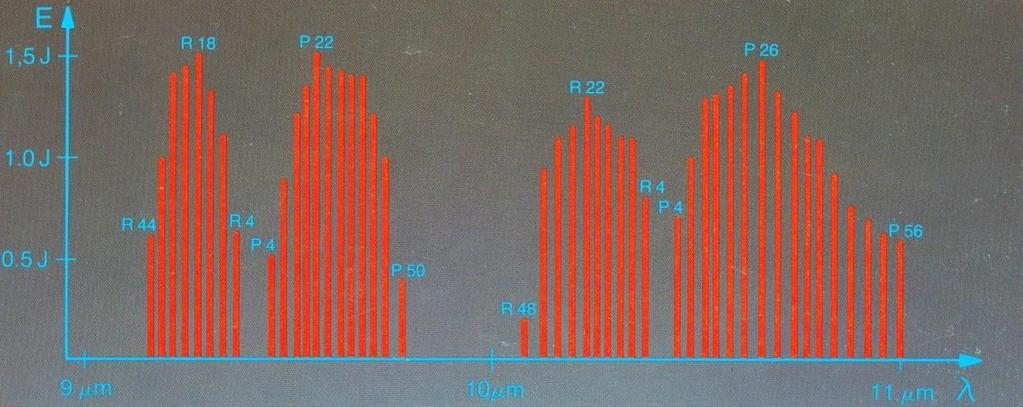

22 Slika 23. Opseg zračenja TEA CO 2 lasera. Slika 24. Dizajn TEA CO 2 lasera. Slika 25. Vremenski oblik TEA CO 2 (A) i HF (B) lasera.

23 Slika 26. Foto TEA CO 2 lasera. Izlazni parametri: E, do 100 J; Δτ 1/2, reda μs, ns, ps; P P, MW (GW); λ, 10,6 μm; Δν, 1 GHz; θ, mrad; f, KHz.

24 - Excimerni laseri: - XeCl; KrF; ArF; F 2, itd. - dizajn lasera: Sl. 28; p- reda atm Slika 27. Energetski nivoi excimernih molekula. Slika 28. Dizajn excimernog lasera. Izlazni parametri: E, do J; Δτ 1/2, reda ns; P P, MW (GW); λ, 150 do 308 nm; Δν, GHz; θ, mrad; f, KHz.

25 - Hemijski laser: F + H 2 (D 2 ) HF * (DF * ) + H (D), λ, 2,8-3,2 (3,5-4,5) μm. HCl *, CO *, itd. - Optički pumpani laseri: NH 3 ; CF 4 ; (p-h 2 ); itd. (npr. pumpanje TEA CO 2 las.). Slika 29. Šema opt. pum. lasera.

26 - Optičko pumpanje: p-h 2 laser Slika 30. Energ. nivoi p-h 2. Slika 31. Dizajn opti. pumpanog p-h 2 lasera.

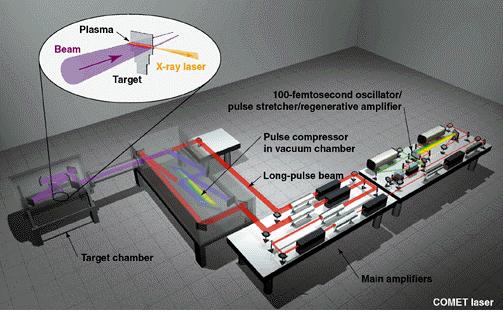

27 - Plazma laseri - X- laseri: Ne- like Ar jon; λ, 46,68 nm. Ni- like Pd jon; λ, 14,7 nm. Slika 32. Dizajn X-ray lasera. Karakter. pump. lasera: P p,tw; λ, 1054 nm, τ 1/2, 500 fs; f, 1-4 imp/min. Slika 33. Šema X-ray lasera.

28 Izlazni parametri: E, μj/mj; Δτ 1/2, 0,02 do 3 ns; P P, MW (GW); λ, 3,5 do 50 nm; θ, mrad; f, reda Hz. - Jodidni laser: C 3 F 7 I + hν 1 C 3 F 7 + I *, I * hν 2, 1,315 μm. - Laseri na bazi metalnih para: Cu, Au, itd. - Cu laser, λ (510,5; 578,2 nm). - Free Electron Laser Laseri na bazi slobodnih elektrona - Zaključak:

29 - PRIMENE IMPULSNIH LASERA u FH Osobine laserskog zračenja: - Intenzivnost - Monohromatičnost - Usmerenost - Koherentnost E; Δτ 1/2 (ms, μs, ns, ps, fs, as). P p (kw; MW; GW; TW; Peta-W; Exa-W). - Las. indukovanje i kontrola hem. reakcija - Preparativna hemija - Analitička hemija/spektrohemija - Dijagnostika hemijskih procesa, itd.

31 Aksijalni modovi: n λ/2 = L; ν = nc/2l; Δν = c/2l. (L= 50 cm, λ= 0,5 μm, n=?; n= ). Slika 34. Kriva pojačanja i aksijalni modovi.
