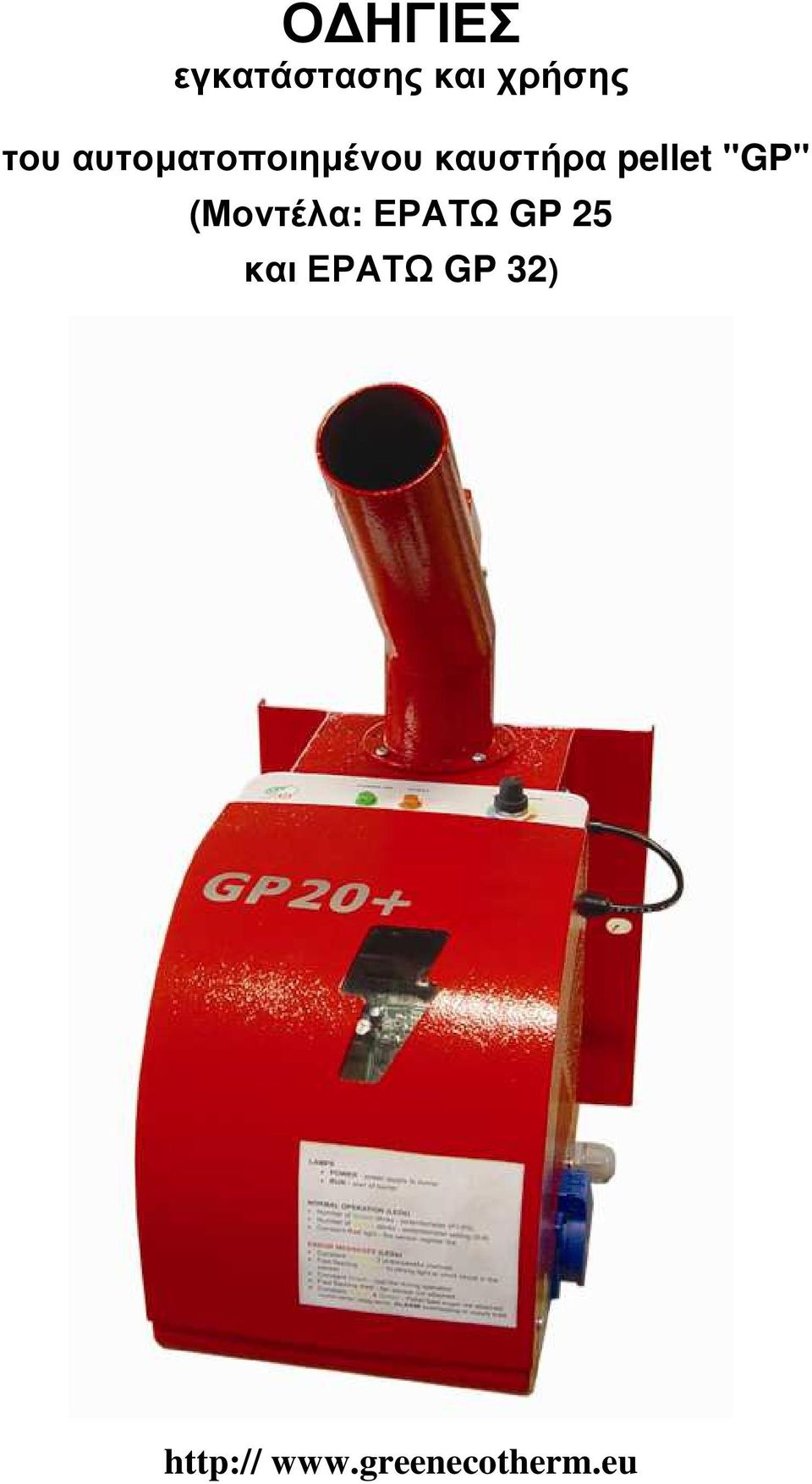

1 Ο ΗΓΙΕΣ εγκατάστασης και χρήσης του αυτοµατοποιηµένου καυστήρα pellet "GP" (Μοντέλα: ΕΡΑΤΩ GP 25 και ΕΡΑΤΩ GP 32)

2 Παραγωγός ΖΜΜ ΧΑΣΚΟΒΟ ΑΕ ιεύθυνση Βουλγαρία, Χάσκοβο 6300, λεωφ. Σαεντινένιε 67 Τηλέφωνο Fax home page Η εταιρεία ΕΡΑΤΩ ευχαριστήσει γιά την επιλογή σας. ΠΡΟΣΟΧΗ! ΠΡΟΣ ΤΟ ΣΥΜΦΕΡΟΝ ΤΗΣ ΑΣΦΑΛΕΙΑΣ ΣΑΣ ΕΊΝΑΙ ΝΑ ΓΝΩΡΙΣΕΤΕ ΜΕ ΤΙΣ ΛΕΠΤΟΜΕΡΕΙΕΣ ΙΑΒΑΖΟΝΤΑΣ ΠΡΟΣΕΚΤΙΚΑ ΤΙΣ Ο ΗΓΙΕΣ ΠΡΙΝ ΝΑ ΠΡΟΧΩΡΗΣΕΤΕ ΜΕ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΤΗ ΛΕΙΤΟΥΡΓΊΑ ΑΥΤΗΣ ΤΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ. ΜΗ ΤΗΡΗΣΗ ΤΩΝ Ο ΗΓΙΩΝ, ΠΟΥ ΠΕΡΙΓΡΑΦΟΝΤΑΙ ΠΙΟ ΚΑΤΩ, ΜΠΟΡΕΊ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΖΗΜΙΑ ΚΑΙ ΕΠΙΠΤΩΣΕΙΣ ΓΙΑ ΤΙΣ ΟΠΟΙΕΣ Η ΕΤΑΙΡΕΙΑ ΕΡΑΤΩ ΕΝ ΕΙΝΑΙ ΥΠΕΥΘΥΝΗ Ο ΗΓΙΕΣ εγκατάστασης και λειτουργίας αυτόµατου καυστήρα pellets σειράς "GP" (Models "GP 25" και "GP 32) ( ιόρθωση: 29/06/2012) 2

3 Περιεχόµενο σελ. 1. Περιγραφή και προτεραιότητες του αυτόµατου καυστήρα πελέτων από τη σειρά GP Τεχνικά στοιχεία του αυτόµατου καυστήρα πελέτων από τη σειρά GP... 8 Πίνακας 2.1. Θερµικοί και τεχνικοί παράµετροι του αυτόµατου καυστήρα πελέτων από τη σειρά GP σε λειτουργία µε ξύλινες πελέτες Πίνακας 2.2. ιαστάσεις και τεχνικοί παράµετροι αυτόµατου καυστήρα πελέτων από τη σειρά GP Πίνακας 2.3. Παράµετροι συνιστάµενου καυσίµου ξύλινων πελέτων Πίνακας 2.4. Ταξινόµηση ξύλινων πελέτων σύµφωνα µε τους φυσικούς παραµέτρους µε µεθοδική επεξεργασµένη και προτεινόµενη από του παραγωγό; Πίνακας 2.5 Ευρωπαϊκό πρότυπο ξύλινων πελέτων ENplus; Περιγραφή της κατασκευής του αυτόµατου καυστήρα πελέτων από τη σειρά GP Βασικές καταστάσεις Κατασκευαστικά µέτρα αύξησης της ασφάλειας λειτουργίας του καυστήρα από τη σειρά GP : Τοποθέτηση και εγκατάσταση Βασικές απαιτήσεις εγκατάστασης του αυτόµατου καυστήρα πελέτων από τη σειρά GP Εγκατάσταση του καυστήρα ιαστάσεις της βασικής µονάδας του καυστήρα Τοποθέτηση και εγκατάσταση των µονάδων του καυστήρα Πληροφορίες και δυνατότητες συναρµολόγησης του αυτόµατου καυστήρα πελέτων από τη σειρά GP και λειτουργία µαζί µε τους λέβητες θέρµανσης νερού Εκκίνηση του αυτόµατου καυστήρα πελέτων από τη σειρά GP Βασικές απαιτήσεις για το καύσιµο Εκκίνηση του αυτόµατου καυστήρα πελέτων από τη σειρά GP Πίνακας διεπαφής του αυτόµατου καυστήρα πελέτων από τη σειρά GP Σύνδεση και τροφοδότηση του καυστήρα Εκκίνηση του καυστήρα από τη σειρά GP Τρόπος λειτουργίας του καυστήρα από τη σειρά GP Οι παράµετροι ρύθµισης της λειτουργίας του καυστήρα από τη σειρά GP Ρύθµιση του καυστήρα σύµφωνα µε το καταναλωµένο θερµαντικό ισχύς Ονοµαστική λειτουργία του καυστήρα Ρύθµιση του θερµαντικού ισχύς του καυστήρα Μείωση του θερµαντικού ισχύς του καυστήρα Αύξηση του θερµαντικού ισχύς του καυστήρα ιακοπή της λειτουργίας του καυστήρα από τη σειρά GP Σβήσιµο του καυστήρα πελέτων από τη σειρά GP Επανεκκίνηση της λειτουργίας του καυστήρα πελέτων από τη σειρά GP Περιγραφή της ενέργειας των θερµοαυτοκόλλητων παρακολούθησης της κατάστασης του συστήµατος Τήρηση και τοποθέτηση της σχάρας σε καθαρισµό και εξυπηρέτηση του καυστήρα από τη σειρά GP Γνωστοποίηση του καταναλωτή µε τις διαδικασίες εξυπηρέτησης και ρύθµισης του καυστήρα πελέτων από τη σειρά GP Ασφάλεια και απρόβλεπτοι κίνδυνοι Βλάβες και τρόποι αφαίρεσης από τον πελάτη

4 5.12. Συµπλήρωση κάρτας εγγύησης του εξοπλισµού Ενέργειες µετά από τη τελείωση του κύκλου ζωής του καυστήρα πελέτων από τη σειρά GP Ηλεκτρικό σχήµα του αυτόµατου καυστήρα πελέτων από τη σειρά GP

5 1. Περιγραφή και προτεραιότητες του αυτόµατου καυστήρα πελέτων από τη σειρά GP Ο αυτόµατος καυστήρας χρησιµοποίησης ξύλινων πελέτων από τη σειρά GP κατασκευάστηκε για εγκατάσταση λεβήτων θέρµανσης νερού και άλλων εγκαταστάσεων. Ο καυστήρας χρησιµοποιεί ξύλινες πελέτες και άλλη βιοµάζα που περιγράφεται κάτω και η θερµική ενέργεια πάει στη θερµαντική επιφάνεια και αποδίδεται στην εγκατάσταση θέρµανσης. Το σετ του καυστήρα θέρµανσης νερού από τη σειρά GP περιέχει: Βασική µονάδα µε σχάρα που µπορεί να αφαιρεθεί 1τεµ.; Τρυπάνι καυσίµου 1 τεµ.; Ευλύγιστος σωλήνας 1 τεµ. µε σφιγκτήρες 2 τεµ.; Εργατικά γάντια 1τεµ; Οδηγία χρησιµοποίησης 1τεµ.; Συσκευασία της βασικής µονάδας 1τεµ.; Συσκευασία του τρυπάνι καυσίµου 1τεµ.; Ο καυστήρας πελέτων από τη σειρά GP µπορεί να χρησιµοποιεί τα εξής καύσιµα Ξύλινες πελέτες µε µέγεθος 6 και 8 mm, τάξη ENplus-A1 σύµφωνα µε το πρότυπο ENplus ή µε κατηγορία: A, AB, B σύµφωνα µε την µεθοδική που επεξεργάζεται και προτείνεται από το παραγωγό; Ξηροί λάκκοι (κεράσια, βύσσινα και άλλα); Μείγµα πελέτων και λάκκων (π.χ. σε σχέση 50% - 50%); Άλλη βιοµάζα υπό τη µορφή πελέτων αλλά µετά από εγκριτικό τεστ στα εργαστήρια του παραγωγού; Ο καυστήρας πελέτων από τη σειρά GP περιέχει Μικροεπεξεργαστικός ελεγκτής που διαχειρίζεται την λειτουργία των µονάδων του καυστήρα; Οθόνη µε πληκτρολόγιο που δείχνει το καθεστώς λειτουργίας του καυστήρα και µε την οποία εκτελείται ρύθµιση των εργατικών παραµέτρων; Ανεµιστήρας για τροφή µε αέρα µε αισθητήρα του Χολ µε το οποίο παρακολουθείται τη συχνότητα κύκλωσης; Ηλεκτρική θερµάστρα µε την οποία εκτελείται την ανάφλεξη του καυσίµου; 5

6 Τρυπάνι αυτόµατης τροφοδότησης µε καύσιµο από το δοχείο προς τον καυστήρα; Θάλαµος καύσης στο οποίο πραγµατοποιείται τη βελτιστοποιηµένη πορεία καύσης; Σχάρα που µπορεί να αφαιρεθεί για να εξασφαλίσει εύκολο καθαρισµό του θαλάµου καύσης; Φωτοαισθητήριο για δυναµική παρακολούθηση της πορείας καύσης; Αναστρέψιµο θερµοαυτοκόλλητο για ένδειξη του εργατικού καθεστώς του συστήµατος και τη ανάγκη καθαρισµού του εξοπλισµού / της καµινάδας; Μη αναστρέψιµο θερµοαυτοκόλλητο για ένδειξη υπερθέρµανσης του καυστήρα, προϋπόθεση άρνησης εγγύησης; Ο καυστήρας έχει σύστηµα αυτόµατης ανάφλεξης του καυσίµου; σύστηµα αυτόµατης τροφής µε καύσιµο προς το θάλαµο καύσης; σύστηµα ασφάλειας που µπλοκάρει το καυστήρα σε περίπτωση πως ο σωλήνας τροφής µε πελέτες θερµαίνεται µετά από περιπτώσεις έκτακτης ανάγκης; φωτοαισθητήριο για δυναµική παρακολούθηση της πορείας καύσης; σύστηµα διαµόρφωσης της ροής αέρα στην πορεία ανάφλεξης του καυσίµου; σύστηµα διαµόρφωσης του καθεστώς λειτουργίας που εξασφαλίζει βελτιωµένα καθεστώτα και χαµηλή κατανάλωση καυσίµου; δυνατότητα σε ορισµένη περίοδο να εκτελείται τελική µετάκαυση µε ακόλουθη σάρωση µε σκοπό καθαρισµό και νέα αυτόµατη εκκίνηση; δυνατότητα επιλογής του τύπου διαχείρισης µε θερµοστάτη λέβητα (σ` αυτό µπορεί να συνδεθεί και θερµοστάτη χώρου) ή αισθητήρα θερµοκρασίας NTC του νερού λέβητα µαζί µε θερµοστάτη χώρου. Η πλάκα είναι ενεργοποιηµένη εργαστηριακά για αισθητήρα NTC του νερού λέβητα µαζί µε θερµοστάτη χώρου (δείχνει µόνο τη θερµοκρασία του νερού στο λέβητα); Πλεονεκτήµατα του καυστήρα ο καυστήρας είναι κατασκευασµένος να χρησιµοποιεί βιοµάζα που το κάνει οικολογικά καθαρό και δεν βλάπτει στο περιβάλλον 6

7 χρησιµοποιείται για αλλαγή του καυσίµου σε λέβητες που χρησιµοποιούν ορυκτά καύσιµα νάφθα, γκάζι, άνθρακες; τοποθετείται εύκολα σε λέβητες που είναι µε χειριστική ανεφοδιασµό στερεού καυσίµου άνθρακες, ξύλα, χωρίς να χρειάζεται ανακατασκευή της εγκατάστασης; η τιµή της θερµαντικής ενέργειας από τη χρήση της βιοµάζας σαν τοπική πηγή ενέργειας σε µικρό βαθµό επηρεάζεται από τις παγκόσµιες τιµές καυσίµων και έτσι η αξία της ενέργειας είναι ανταγωνιστική µε τις συµβατικές πηγές θερµότητας; ο καυστήρας είναι αυτόµατος και δίνει άνεση στη χρήση όµοια µε εκείνη των άλλων αυτόµατων εξοπλισµών (π.χ. µε τροφοδότηση γκαζιού ή ηλεκτρικές συσκευές), δίνοντας τη δυνατότητα η λειτουργία της να προγραµµατίζεται µε το θερµοστάτη; η εγκατάσταση έχει σύστηµα αυτόµατης ανάφλεξης του καυσίµου αυτόµατη χρήση του καυστήρα, δυνατότητα ρύθµισης της λειτουργίας µε τον θερµοστάτη και εβδοµαδιαίος προγραµµατιστή που εγγύει µέγιστη θερµική άνεση και οικονοµία καυσίµου εύκολη τοποθέτηση και ρύθµιση του καυστήρα που επιταχύνει τη λειτουργία του εγκαταστάτη; δυνατότητας χρήσης βιοµάζας σε ξύλινες πελέτες, ξηρούς λάκκους κεράσων κ.α., σύµφωνα µε τις απαιτήσεις που δείχνονται στον πίνακα χαρακτηριστικών του καυσίµου; υψηλή αποτελεσµατικότητα; χαµηλές βλαβερές επιρροές; αυτόµατη τοποθέτηση καυσίµου από ενσωµατωµένο δοχείο που κατασκευάζεται σύµφωνα µε τις τοπικές συνθήκες (δεν είναι µέσα στο σετ του καυστήρα); εύκολη υποστήριξη και εξυπηρέτηση; ελάχιστα έξοδα χρησιµοποίησης; 7

8 2. Τεχνικά στοιχεία του αυτόµατου καυστήρα πελέτων από τη σειρά GP 2.1. Θερµικοί και τεχνικοί παράµετροι του αυτόµατου καυστήρα πελέτων από τη σειρά GP σε λειτουργία µε ξύλινες πελέτες δείχνονται στο Πίνακα 2.1; 2.2. ιαστάσεις και τεχνικοί παράµετροι του αυτόµατου καυστήρα πελέτων από τη σειρά GP δείχνονται στο Πίνακα 2.2; 2.3. Παράµετροι συνιστάµενου καυσίµου δείχνονται στο Πίνακα 2.3; 2.4. Ταξινόµηση ξύλινων πελέτων σύµφωνα µε τους φυσικούς παραµέτρους δείχνονται στο Πίνακα 2.4; 2.5. Το ευρωπαϊκό πρότυπο ξύλινων πελέτων ENplus δείχνεται στο Πίνακα 2.5; 8

9 Παράµετρος Μέγεθος Αξία Μοντέλο - GP 25 GP 32 Ονοµαστικό θερµαντικό ισχύ kw Περιοχή ρύθµισης του θερµαντικού kw ισχύς Χρησιµοποιηµένο καύσιµο Ξύλινες πελέτες; Ξηροί λάκκοι κερασιών; Τάξη των πελέτων σύµφωνα ENplus ENplus-A1 * Κατηγορίες χρησιµοποιηµένων πελέτων (σύµφωνα µε τη ταξινόµηση του παραγωγού) A, AB, B * Κατανάλωση ξύλινων πελέτων σε kg/h ονοµαστικό θερµαντικό ισχύς Απαραίτητη ποσότητα αέρα για τη kg/h πραγµατοποίηση ενός αποτελεσµατικού καυσίµου m 3 /h Μέση κατανάλωση ξύλινων πελέτων kg/h στη εγκατάσταση θέρµανσης Συντελεστής του υπόλοιπου αέρα λ Υπόλειµµα σε κάψιµο του καυσίµου Στάχτη Η ποσότητα εξαρτάται από το περιεχόµενο της στάχτης στο καύσιµο και από το καθεστώς λειτουργίας Πίνακας 2.1. Θερµικοί και τεχνικοί παράµετροι του αυτόµατου καυστήρα πελέτων από τη σειρά GP σε λειτουργία µε ξύλινες πελέτες. * ΙΕΥΚΡΙΝΗΣΗ: ο αυτόµατος καυστήρας πελέτων από τη σειρά GP χρησιµοποιείται για ξύλινες πελέτες που ανταποκρίνονται µε τη ταξινόµηση σύµφωνα µε το πρότυπο ENplus και τη επεξεργασµένη από τον παραγωγό µεθοδική κατηγοριοποίησης των πελέτων. Κατ` εξαίρεση επιτρέπεται χρησιµοποίηση για βραχύ περίοδο (για µερικές ώρες) πελέτων που δεν ανταποκρίνονται µε τα χαρακτηριστικά, και ειδικά µε υψηλότερο περιεχόµενο στάχτης όταν θα χρειαστεί συχνότερο καθαρισµό του υπολοίπου στη σχάρα του καυστήρα, και επίσης στις εναλλακτικές επιφάνειες του εξοπλισµού στο οποίο τοποθετήθηκε ο καυστήρας; 9

10 Παράµετρος Μονάδα Αξία Μοντέλλο - GP 25 GP 32 Βασική µονάδα kg Βάρος Τρυπάνι kg καυσίµου ιαστάσεις Βασική µονάδα mm 250х570х х630х485 (ΠхΜхΥ) Τρυπάνι καυσίµου mm 184x1520x x1520x107 Τάση τροφοδότησης - L1, N, PE, 50Hz; 230V; Σε A ονοµαστικό καθεστώς Κατανάλωση ηλεκτρικής ενέργειας Σε καθεστώς A ανάφλεξης Ηλεκτρικό ισχύ W < (ανάφλεξη) Ηλεκτρική ασφάλεια - IP20 Πίνακας 2.2. ιαστάσεις και τεχνικοί παράµετροι αυτόµατου καυστήρα πελέτων από τη σειρά GP. Παράµετρος Μέγεθος Αξία Μέγεθος των κόκκων mm 6-8 Συνιστάµενη θερµική αξία του καυσίµου MJ/kg >17.2 (κάτω θερµότητα καυσίµου) kwh/kg >4.7 Τάξη των πελέτων σύµφωνα ENplus ENplus-A1 * Κατηγορία των ξύλινων πελέτων A, AB, B * Περιεχόµενο στάχτης % Βλ. πίνακα 2.4. Υγρότητα % Max. 8 10% Πίνακας 2.3. Παράµετροι συνιστάµενου καυσίµου ξύλινων πελέτων. * Βλ. τη διευκρίνηση επάνω; 10

11 Ταξινόµηση ξύλινων πελέτων σύµφωνα µε τους φυσικούς παραµέτρους µε µεθοδική επεξεργασµένη και προτεινόµενη από τον παραγωγό δείχνεται στο εξής πίνακα. Κατηγορία πελέτων A d DU d A A 0.6% DU 97.0% d A 0.6 DU < 97.0% B 0.6 < A d 1.0% DU 97.0% 0.6 < A d 1.0 DU < 97.0% C 1.0% < A d 2.0% DU 97.0% 1.0% < A d 2.0 DU < 97.0% D 2.0% < A d 3.0% DU 97.0% 2.0% < A d 3.0 DU < 97.0% d E A > 3.0% DU 97.0% d A > 3.0 DU < 97.0% AB % BC % CD % DE % EF % Πίνακας 2.4. Ταξινόµηση ξύλινων πελέτων σύµφωνα µε τους φυσικούς παραµέτρους µε µεθοδική επεξεργασµένη και προτεινόµενη από του παραγωγό; όπου: A d περιεχόµενο σταχτιού σε ξηρή µάζα, [%]; DU µηχανική σταθερότητα, [%]; 11

12 Με την αποδοχή του καινούριου πρότυπο της ΕΕ για ξύλινες πελέτες (EN ) το 2010 εισάγεται καινούριο Πιστοποιητικό ENplus για πελέτες που χρησιµοποιούνται στο σπίτι και EN-B για βιοµηχανικές πελέτες που χρησιµοποιούνται σε βιοµηχανικούς λέβητες. Το πρότυπο ENplus ορίζει δυο τάξεις ποιοτήτων: А1 και А2. Στη τάξη А1 εισάχθηκαν σεβαστούς περιορισµούς για το περιεχόµενο στάχτης στις πελέτες. Στην τάξη А2 το περιεχόµενο στάχτης είναι έως 1.5%. Για τις βιοµηχανικές πελέτες εφαρµόζεται το πιστοποιητικό EN-B, που έχει µειωµένες απαιτήσεις ποιότητας. Παράµετροι ιαστάσεις ENplus-A1 ENplus-A2 ιάµετρος mm 6 (± 1) 6 (± 1) Μήκος mm 3,15 L 40 1) 3,15 L 40 1) Πυκνότητα kg/m³ Θερµιδική αξία MJ/kg Υγρασία % Σκόνη % 1 3) 1 3) Μηχανική ανθεκτικότητα % ) ) Στάχτη % 2) 0,7 1.5 Σηµείο τήξης της στάχτης C Περιεχόµενο χλωρίου % 2) Περιεχόµενο θείου % 2) Περιεχόµενο άζωτου % 2) Περιεχόµενο χαλκού mg/kg 2) Περιεχόµενο χρωµίου mg/kg 2) Περιεχόµενο αρσενικού mg/kg 2) 1 1 Περιεχόµενο καδµίου mg/kg 2) Περιεχόµενο υδράργυρου mg/kg 2) Περιεχόµενο µόλυβδου mg/kg 2) Περιεχόµενο νικελίου mg/kg 2) Περιεχόµενο ψευδάργυρου mg/kg 2) ) όχι περισσότερο από 1% των πελέτων µπορούν να είναι µακρότερες από 40 mm, το πολύ 45 mm ; 2) ορίζεται σε ξηρή µάζα; 3) σωµατίδια <3.15 mm, πριν από τη παράδοση του προϊόντος; 4) για µετρήσεις,ε Lignotester της επιτρεπόµενης αξίας 97.7 %; Πίνακας 2.5 Ευρωπαϊκό πρότυπο ξύλινων πελέτων ENplus; 12

13 3. Περιγραφή της κατασκευής του αυτόµατου καυστήρα πελέτων από τη σειρά GP 3.1. Βασικές καταστάσεις Ο καυστήρας πελέτων από τη σειρά GP περιέχει τα εξής στοιχεία / µονάδες: Το βασικό στοιχείο του συστήµατος είναι η γενική µονάδα, που περιέχει: Θάλαµος καύσης, που πραγµατοποιεί τις συνθήκες καύσης και κατασκευάστηκε από χαλυβοκράµατα υψηλής ποιότητας; Σχάρα του θαλάµου καύσης, που αφαιρείται εύκολα και δίνει την δυνατότητα καθαρισµού του υπόλοιπου στάχτης; Αεραγωγός, µε το οποίο εξασφαλίζεται τη τροφοδότηση µε αέρα καύσης και ψύξης των στοιχείων του καυστήρα; Ηλεκτρική θερµάστρα, µε την οποία γίνεται η ανάφλεξη του καυσίµου κάτω από τη κλίση της σχάρας θαλάµου; Ανεµιστήρας για τον αέρα καύσης, που έχει αισθητήρας της συχνότητας κύκλωσης και δυνατότητα ρύθµισης; Φωτοαισθητήρας, µε τον οποίο παρακολουθείται την πορεία καύσης, βρίσκεται πλευρικά και υπάρχει δυνατότητα εύκολου καθαρισµού; Θερµαντικός αισθητήρας έκτακτης ανάγκης για προστασία από το λεγόµενο µπούµερανγκ στο σωλήνα της βασικής µονάδας τροφοδότησης µε πελέτες; Ελεγκτής, µε τον οποίο παρακολουθείται τη λειτουργία του καυστήρα; Οθόνη µε πληκτρολόγιο, µε την οποία εµφανίζει το καθεστώς λειτουργίας του καυστήρα και εκτελούνται τις απαραίτητες ρυθµίσεις; Αναστρέψιµο θερµοαυτοκόλλητο, µε το οποίο παρακολουθείται τη θερµοκρασία σε χαρακτηριστική ζώνη του καυστήρα και µπορεί να εκτιµηθεί τη ανάγκη καθαρισµού του εξοπλισµού ή την ανάγκη ελέγχου της έλξης της καµινάδας; Μη αναστρέψιµο θερµοαυτοκόλλητο, για ένδειξη της υπερθέρµανσης του καυστήρα, προϋπόθεση άρνησης εγγύησης; Ηλεκτρικό εξωτερικό τρυπάνι που µεταφέρει το καύσιµο από δοχείο προς το καυστήρα σύµφωνα µε το καθεστώς λειτουργίας του καυστήρα. Το τρυπάνι περιέχει ένα κινητήρα µειωτήρα µε προστασία αντί υπερθέρµανσης, σωλήνα στο οποίο µεταφέρεται το καύσιµο µέχρι να φτάσει το άνοιγµα (πέφτει υπό την επίδραση της βαρύτητας) προς το ευλύγιστο σωλήνα; 13

14 Ευλύγιστος σωλήνας, από ειδικό διαφανές ανθεκτικό σε θερµότητα υλικό (σε περίπτωση καύσης δεν δίνει τοξικές ουσίες), που συνδέει το τρυπάνι και τη βασική µονάδα; Οι βασικές µονάδες του καυστήρα και την τοποθεσία τους δείχνονται στον πίνακα 3.1. Εξωτερικός κοχλίας για τη µεταφορά καυσίµου από τη δεξαµενή προς την κύρια µονάδα Εύκαµπτος σωλήνας Βασική µονάδα Πίνακας 3.1. Θέση των βασικών µονάδων του καυστήρα από τη σειρά GP (όψη από επάνω); Στοιχεία της βασικής µονάδας του καυστήρα από τη σειρά GP δείχνονται στο πίνακα 3.2 και πίνακα

15 Πανέλο διεπαφής Αισθητήρας έκτακτης ανάγκης αντί αντίστροφη φλόγα Πλάκα διαχείρισης του καυστήρα Φωτοαισθητήρας Βαλβίδα και ανεµιστήρας καύσης Τροφοδοτικό καλώδιο του καυστήρα Θάλαµος καύσης Σύνδεση τροφοδότησης και διαχείρισης του τρυπανιού µεταφοράς Πίνακας 3.2. Τοµή και στοιχεία της βασικής µονάδας του καυστήρα από τη σειρά GP ; Παράθυρο παρακολούθησης των αισθητήριων ελέγχου Σωλήνας µεταφοράς πελέτων προς το θάλαµο καύσης και δείκτης του αισθητήρα έκτακτης ανάγκης Φλάντζα συναρµολόγησης της βασικής µονάδας στο εξοπλισµό Σχάρα του θαλάµου καύσης Πίνακας 3.3. Όψη της βασικής µονάδας του καυστήρα από τη σειρά GP ; 15

16 µηαναστρέψιµο θερµοαυτοκόλλη το Αναστρέψιµο θερµοαυτοκόλλητο υγρών κρυστάλλων Πίνακας 3.4. Όψη της πλευράς του καυστήρα από τη σειρά GP, στην οποία αυτοκολλήθηκε το αναστρέψιµο θερµοαυτοκόλλητο; ΙΕΥΚΡΙΝΗΣΕΙΣ: Το αναστρέψιµο (αυτοαποκαταστατικό) θερµοαυτοκόλλητων υγρών κρυστάλλων χρησιµοποιείται για ένδειξη της θερµοκρασίας στη ζώνη όπου κολλήθηκε. Αυτή η θερµοκρασία είναι ενδεικτική για το καθεστώς λειτουργίας του καυστήρα και για τις αντιστάσεις καυσαερίων στη κίνηση τους στη καµινάδα του εξοπλισµού όπου τοποθετήθηκε ο καυστήρας. Η αρχική κατάσταση του θερµοαυτοκόλλητου είναι τέτοια και όλες οι αισθητικές ζώνες είναι µε σκούρο χρώµα. Σε αύξηση της θερµοκρασίας στην επιφάνεια παρατηρείται διαδοχικό ξεθώριασµα των ξεχωριστών θερµοαισθητικών στοιχείων του αυτοκόλλητου που αντιστοιχούν στη εργατική θερµοκρασία στα πλαίσια ενεργοποίησης της κάθε µονάδας. Η αύξηση της θερµοκρασίας σ` αυτή τη ζώνη είναι δείκτης ανάγκης καθαρισµού του εξοπλισµού από στάχτη και/ή την καµινάδα. Σε ψύξη αυτό αποκαταστά την αρχική κατάσταση του; Το µη αναστρέψιµο (µη αυτοαποκαταστατικό) θερµοαυτοκόλλητων υγρών κρυστάλλων είναι δείκτης υπέρβασης (τουλάχιστον µια φορά) της θερµοκρασίας του σωλήνα τροφοδότησης µε πελέτες. Αυτό το αυτοκόλλητο έχει µόνο µια δράση και όταν φτάσει κριτική θερµοκρασία αυτό αλλάζει το χρώµα του αµετάκλητα. Σε αρχική κατάσταση το χρώµα του δείκτη είναι άσπρο, και µετά από υπέρβαση της κριτικής θερµοκρασίας σ` αυτή τη ζώνει αµαυρώνει αµετάκλητα; 16

17 Σε περίπτωση πως το τρυπάνι καυσίµου πρέπει ναι υποστηρίξει τότε στο σετ τοποθετείται και µια τηλεσκοπική υποστήριξη που µπορεί να ρυθµίζει τη κλίση του τρυπανιού και να εξασφαλίσει τη σταθερότητα του. Πίνακας 3.5. Όψη της υποστήριξης του τρυπανιού καυσίµου του καυστήρα από τη σειρά GP ; 3.2. Κατασκευαστικά µέτρα αύξησης της ασφάλειας λειτουργίας του καυστήρα από τη σειρά GP : Η πορεία ανάφλεξης και καύσης παρακολουθείται από µικροεπεξεργαστική λογική µονάδα; Η πορεία ανάφλεξης και καύσης παρακολουθείται από φωτοαισθητήρα και εάν το καύσιµο δεν αναφλέγεται µετά από δυο προσπάθειες ο καυστήρας περνάει σε καθεστώς stop µε τη σχετική ένδειξη; Εάν κατά τη λειτουργία τελειώσει το καύσιµο στο δοχείο τροφοδότησης ο καυστήρας περνάει σε καθεστώς stop µε τη σχετική ένδειξη; Ο ευλύγιστος σωλήνας µεταφοράς πελέτων είναι διαφανής και είναι από ειδικό ανθεκτικό στη θερµότητα υλικό; Χρησιµοποιήθηκαν αυτοκόλλητα που δείχνουν σε µέγιστο βαθµό τη σωστή λειτουργία του καυστήρα; Ο καυστήρας έχει στοιχεία ασφάλειας αντί ανάφλεξης του καυσίµου (τη λεγόµενη αντίστροφη φλόγα») o Πέφτουσα τρύπα που διακόπτει τη ροή πελέτων από τον µεταφορέα τρυπανιού έως τη βασική µονάδα. Αυτή η τρύπα είναι µε βάθος περίπου 250mm. Επίσης ο µεταφορέας είναι συνδεδεµένος µε το καυστήρα µε 17

18 ευλύγιστο µαρκούτσι που δεν είναι γεµάτο µε καύσιµο. Στο καυστήρα υπάρχει µικρή δόση καυσίµου που καίει κατά τη παύση λειτουργίας του µεταφορικού τρυπανιού και δεν υπάρχει κίνδυνο από αντίστροφη ανάφλεξη του καυσίµου; o Αισθητήρας θερµοαισθητήρα έκτακτης ανάγκης που βρίσκεται στο σωλήνα τροφοδότησης του καυστήρα για θερµοκρασία, που ενεργοποιείται µε την αύξηση της θερµοκρασίας σ` αυτή τη ζώνη πάνω από o C. Εάν κατά την λειτουργία αυτός ο αισθητήρας δείξει αύξηση της θερµοκρασίας έκτακτης ανάγκης (90 95 o C), τότε ο µεταφορέας σταµατάει και περνάει σε καθεστώς έκτακτης ανάγκης και ο καυστήρας διακόπτει τη λειτουργία του. Αυτό σηµειώνεται µε τη σχετική ένδειξη στην οθόνη του καυστήρα εµφανίζει επιγραφή STOCKER FAULT. Μετά από την αφαίρεση της παρέµβασης της λειτουργίας η εκκίνηση του καυστήρα γίνεται µε σβήσιµο και επανεκκίνηση. Αυτό γίνεται µε διακοπή της γενικής τροφοδότησης του καυστήρα; o Αναστρέψιµο θερµοαυτοκόλλητο υγρών κρυστάλλων µε το οποίο δείχνεται τη τρέχουσα θερµοκρασία σε χαρακτηριστική ζώνη από την επιφάνεια του καυστήρα χρησιµοποιείται για εύκολη εκτίµηση του καθεστώς λειτουργίας του συστήµατος στο οποίο είναι ο καυστήρας και η ανάγκη καθαρισµού του εξοπλισµού και/ή της καµινάδας; 18

19 4. Τοποθέτηση και εγκατάσταση Κανόνες και προδιαγραφές Βασικές απαιτήσεις εγκατάστασης του αυτόµατου καυστήρα πελέτων από τη σειρά GP Ο καυστήρας πρέπει να τοποθετηθεί έτσι για να υπάρχει αρκετό ελεύθερο χώρο εξυπηρέτησης και καθαρισµού; Ο καυστήρας πρέπει να τοποθετηθεί σε εξοπλισµό (λέβητας θέρµανσης νερού, άλλος καταναλωτής θερµικής ενέργειας), και να δίνει τη δυνατότητα εύκολης εξυπηρέτησης και καθαρισµού του εξοπλισµού από το υπόλοιπο στάχτης; εν επιτρέπεται τοποθέτηση του καυστήρα σε εξοπλισµό µέσα σε κατοικηµένους χώρους, συµπ. διαδρόµους; Η σύνδεση του καυστήρα µε τη εγκατάσταση θέρµανσης πρέπει να εκτελεστεί από έναν ειδικευµένο τεχνικό; Η συναρµολόγηση και η υποστήριξη του αυτόµατου καυστήρα πελέτων εκτελείται από ειδικευµένες εταιρίες µε δικαίωνα εξέτασης αυτής της δραστηριότητας; Ο αυτόµατος καυστήρας πελέτων από τη σειρά GP συνδέεται µε τη ηλεκτρική εγκατάσταση µόνο από ειδικευµένο τεχνίτη; Πριν από τη εκκίνηση του καυστήρα πρέπει να εξασφαλίσετε τη σωστή λειτουργία του καταναλωτή θερµικής ενέργειας κατά τη λειτουργία του; Η εξυπηρέτηση του καυστήρα πρέπει να εκτελείται µόνο από ενήλικα πρόσωπα που έχουν γνωρίσει την οδηγία χρησιµοποίησης του εξοπλισµού; ΠΡΟΣΟΧΗ: Η σύνδεση του καυστήρα σε λέβητα (εξοπλισµός καταναλωτής) εκτελείται µε βίδες (ή καρφιά) και αντίστοιχα και παξιµάδια. Πρέπει το σφίξιµο του καυστήρα µε το εξοπλισµό να γίνεται µε εργαλείο (π.χ. κλειδί). εν επιτρέπεται η σύνδεση να γίνεται µε λαβές, δηλ. η σύνδεση ή η αφαίρεση του καυστήρα πρέπει να εκτελείται από αρµόδιο πρόσωπο µε εργαλείο; 19

20 4.2. Εγκατάσταση του καυστήρα Η εγκατάσταση του καυστήρα απαιτεί προετοιµασία ενός σχεδίου σύµφωνα µε τις ισχύουσες απαιτήσεις και κανόνες. Σε περίπτωση πως ο εξοπλισµός καταναλωτής θερµικής ενέργειας είναι λέβητας θέρµανσης νερού πρέπει να εφαρµόζονται οι απαιτήσεις που δείχνονται στο Βουλγαρικό κρατικό πρότυπο EN 303-5/ Λέβητες κεντρικής θέρµανσης µέρος 5: Λέβητες κεντρικής θέρµανσης σε στερεό καύσιµο µε ονοµαστικό ισχύς θέρµανσης 300 kw-ορολογία, δοκιµές και σήµανση ; Σε περίπτωση πως ο εξοπλισµός καταναλωτής θερµικής ενέργειας δεν είναι λέβητας θέρµανσης νερού πρέπει να εφαρµόζονται οι απαιτήσεις που δείχνονται στα αντίστοιχα πρότυπα για τέτοιο τύπο εξοπλισµών; Απαιτήσεις αντί πυρκαγιάς; Στο ηλεκτρικό δίχτυ - Βουλγαρικό κρατικό πρότυπο EN / Εξασφάλιση οικιακών ηλεκτρικών συσκευών ; 4.3. ιαστάσεις της βασικής µονάδας του καυστήρα Σε εγκατάσταση του καυστήρα σε εξοπλισµό πρέπει να τηρούνται τις απαιτήσεις συναρµολόγησης, όπως και οι διαστάσεις της βασικής µονάδας που δείχνονται στις εξής εικόνες. Πίνακας Ισοµετρική όψη της βασικής µονάδας του καυστήρα από τη σειρά GP 20

21 Στους πίνακες 4.3.2, και δείχνονται οι διαστάσεις της βασικής µονάδας του καυστήρα που πρέπει να τηρούνται σε εγκατάσταση του εξοπλισµού. Πίνακας Ισοµετρική όψη της βασικής µονάδας του καυστήρα από τη σειρά GP πλευρική όψη; 567 για GP για GP 32 Πίνακας ιαστάσεις της βασικής µονάδας του καυστήρα από τη σειρά GP όψη από επάνω. 21

22 Πίνακας ιαστάσεις της βασικής µονάδας του καυστήρα από τη σειρά GP µπροστινή όψη Τοποθέτηση και εγκατάσταση των µονάδων του καυστήρα Η βασική µονάδα του καυστήρα από τη σειρά GP τοποθετείται σε οριζόντια θέση σε εξοπλισµό που θα καταναλώνει τη θερµική ενέργεια από τη καύση του καυσίµου. Σε σχέση µε το εξοπλισµό πρέπει να εκτελεστεί τεχνική εκτίµηση του τόπου της βασικής µονάδας για να εξασφαλιστεί τη ασφαλή λειτουργία, το εύκολο καθαρισµό, εξυπηρέτηση και αποκατάσταση, και επίσης τη ασφαλής και αποτελεσµατική λειτουργία του καυστήρα και του εξοπλισµού καταναλωτή θερµικής ενέργειας. Η βασική µονάδα του καυστήρα τοποθετείται στο εξοπλισµό καταναλωτή θερµικής ενέργειας χρησιµοποιώντας το λάστιχο; 22

23 Το τρυπάνι µεταφοράς για τροφοδότηση µε καύσιµο τοποθετείται κοντά στο καυστήρα για να συνδεθεί µε τη βασική µονάδα µε το ευλύγιστο σωλήνα στο οποίο περνάει το καύσιµο από το τρυπάνι. Επίσης συµβουλεύεται να τοποθετηθεί έτσι πως η κλίση µεταξύ της οριζόντιας επιφάνειας και του άξονα του µεταφορέα να είναι 45 o, που θα εξασφαλίσει άριστες συνθήκες λειτουργίας του ηλεκτρικού κινητήρα του µεταφορέα και της πορείας καύσης. Το κάτω µέρος του µεταφορέα τρυπανιού τοποθετείται στο δοχείο καυσίµου και παρατηρείται να µην πέφτει καύσιµο, και επίσης το σωλήνα του τρυπανιού να είναι στο χαµηλότερο µέρος του δοχείου για να εξασφαλιστεί τη ελεύθερη γέµιση µε καύσιµο στο άνοιγµα. Ο µεταφορέας τρυπανιού και το δοχείο καυσίµου πρέπει να τοποθετηθεί έτσι για να επιτρέπει εύκολη πρόσβαση στη βασική µονάδα ου καυστήρα µε σκοπό καθαρισµού και εξυπηρέτησης, και επίσης να µπορέσει να τοποθετηθεί το ευλύγιστο σωλήνα µε την οποία µπαίνει το καύσιµο; Συµβουλεύεται µε σκοπό εξασφάλισης καλύτερων συνθηκών λειτουργίας του µεταφορέα τρυπανιού να χρησιµοποιείται δοχείο πελέτων BP προϊόν του παραγωγού του καυστήρα. Αυτό το δοχείο δεν είναι µέρος του σετ των καυστήρων πελέτων από τη σειρά GP ; ΠΡΟΣΟΧΗ: η αλλαγή της κλίσης του τρυπανιού οδηγεί σε αλλαγή της κατανάλωσης καυσίµου και σε συνέχεια του ισχύς του καυστήρα: o o Η µείωση της κλίσης του τρυπανιού καύσης οδηγεί σε αύξηση της κατανάλωσης καυσίµου, αντίστοιχα αύξηση του θερµαντικού ισχύς; Η αύξηση της κλίσης του τρυπανιού καύσης οδηγεί σε µείωση της κατανάλωσης καυσίµου, αντίστοιχα µείωση του θερµαντικού ισχύς 23

24 Σίλο µε κάυσιµα ERATO BP 45 о Πίνακας Σχήµα εγκατάστασης και τοποθεσίας του µεταφορικού τρυπανιού καυσίµου (ο άξονας του τρυπανιού πρέπει να είναι σε 45 o σε σχέση µε τη οριζόντια επιφάνεια); ΙΕΥΚΡΙΝΗΣΗ: το τρυπάνι είναι µε τοποθετηµένη βάση που µπορεί να τοποθετηθεί στο σετ του καυστήρα; 24 Πίνακας Όψη του τρυπανιού καυσίµου µε το δοχείο καυσίµου µε αναβαθµίσεις που εξασφαλίζουν χωρητικότητα του δοχείου έως 650kg ξύλινων πελέτων;

25 Τοποθετείται ο ευλύγιστος σωλήνας στο µεταφορέα τρυπανιού και στη βασική µονάδα, έτσι για να µην υπάρχουν εκτροπές στις οποίες µπορεί να µείνει καύσιµο και/ή ακόνη και µετά σφίγγεται µε τις σφικτήρες; 4.5. Πληροφορίες και δυνατότητες συναρµολόγησης του αυτόµατου καυστήρα πελέτων από τη σειρά GP και λειτουργία µαζί µε τους λέβητες θέρµανσης νερού. Ο αυτόµατος καυστήρας πελέτων από τη σειρά GP είναι ξεχωριστή µονάδα (απαιτεί ηλεκτρική τροφοδότηση και ορισµό λειτουργίας), που µπορεί να τοποθετηθεί σε εγκατάσταση καταναλωτή ηλεκτρικής ενέργειας. Η πρακτική δείχνει πως ο καταναλωτής ηλεκτρικής ενέργειας συχνότερα είναι λέβητα θέρµανσης νερού για θέρµανση µε τοπικές εγκαταστάσεις. Ο παραγωγός εκτέλεσε δοκιµές συµβατότητας, ασφάλειας και αποτελεσµατικότητας του καυστήρα µε πολλούς γνωστούς λέβητες θέρµανσης νερού. Σύµφωνα µε τη κατασκευή του λέβητα θέρµανσης νερού είναι δυνατή η χρήση µεταβατικών µονάδων και συµπληρωµατικών στοιχείων που βελτιώνουν τη λειτουργία του συστήµατος: καυστήρας πελέτων λέβητας θέρµανσης νερού και εξασφαλίζουν και αυξάνουν τη αποτελεσµατικότητα και την ασφάλεια. Στο ΠΑΡΑΡΤΗΜΑ 1 αυτή της οδηγίας είναι οι πληροφορίες των εργατικών παραµέτρων του συστήµατος: αυτόµατος καυστήρας πελέτων από τη σειρά GP και λέβητας θέρµανσης νερού και τη λειτουργία τους. Ο παραγωγός συνίσταται να εκτελεστεί πληροφορία από τις εφαρµοσµένες πίνακες και σε συναρµολόγηση και εγκατάσταση να εκτελούνται ρυθµίσεις των λειτουργικών παραµέτρων του καυστήρα για επίτευξη ασφαλής και οικονοµικής λειτουργίας του συστήµατος: καυστήρας λέβητας; 25

26 5. Εκκίνηση του αυτόµατου καυστήρα πελέτων από τη σειρά GP ΠΡΟΣΟΧΗ: Ο καυστήρας εισάγεται σε λειτουργία µόνο από µια ειδικευµένη εταιρία, εξουσιοδοτηµένη για την εκτέλεση τέτοιας δραστηριότητας Βασικές απαιτήσεις για το καύσιµο Για να υπάρχει πλήρης καύση πρέπει να χρησιµοποιείτε µόνο ξηρό καύσιµο. Ο παραγωγός συµβουλεύει το καύσιµο να τηρείται σε ξηρούς και αερισµένους χώρους; Απαγορεύεται αποθήκευση καυσίµου κοντά στο καυστήρα ή σε απόσταση µικρότερη από 400 mm; Η απόσταση που συµβουλεύεται από τον παραγωγό µεταξύ του καυστήρα και του καυσίµου είναι το ελάχιστο 1000 mm. Καλά είναι το καύσιµο να αποθηκεύεται στο κοντινό χώρο; Σε εγκατάσταση του καυστήρα και στη διατήρηση του καυσίµου πρέπει να τηρούνται της απαιτήσεις αντί πυρκαγιάς. Συνίσταται σε άνετο και ασφαλής µέρος να τοποθετείται ένα πυροσβεστήρα; 5.2. Εκκίνηση του αυτόµατου καυστήρα πελέτων από τη σειρά GP ΒΑΣΙΚΕΣ ΚΑΤΑΣΤΑΣΕΙΣ: Η εξυπηρέτηση του καυστήρα πρέπει να εκτελείται σύµφωνα µε την οδηγία υποστήριξης και χρησιµοποίησης; Το λειτουργικό καθεστώς του συστήµατος: καυστήρας πελέτων από τη σειρά GP και καταναλωτής θερµικής ενέργειας, πρέπει να εξασφαλίζει ελάχιστη υποπίεση (πίεση χαµηλότερη από τη ατµοσφαιρική) στο θάλαµο του εξοπλισµού σε όρια: 5 20 Pa. Η µη τήρηση αυτή της απαίτησης µπορεί να οδηγήσει σε καθεστώτα έκτακτης ανάγκης ή µη αποτελεσµατική λειτουργία του καυστήρα. Η αξία της υποπίεσης στο θάλαµο του εξοπλισµού καταναλωτή θερµικής ενέργειας εξαρτάται από τη έλξη της καµινάδας και άλλων µονάδων (π.χ. ανεµιστήρας καυσαερίων). Καθεστώτα που δεν ανταποκρίνονται µε αυτή την απαίτηση µπορούν να βεβαιωθούν και µε την αξία της θερµοκρασίας που ορίζεται από το αναστρέψιµο θερµοαυτοκόλλητο; Κάθε παρέµβαση στη λειτουργία του εξοπλισµού που θα οδηγήσει σε κίνδυνο για την υγεία των καταναλωτών δεν επιτρέπεται; 26

27 Κατά τη λειτουργία ο καυστήρας πρέπει περιοδικά να ελέγχεται από τον καταναλωτή; Ο καταναλωτής δεν πρέπει να κάνει επισκευές. Σε πρόβληµα κατά τη λειτουργία του καυστήρα πρέπει να ζητήσετε αρµόδια βοήθεια από το αντίστοιχο συνεργείο; Απαγορεύεται αύξηση του ισχύς θέρµανσης του καυστήρα πάνω από το µέγιστο; Το υπόλοιπο στάχτης από τη καύση µαζεύεται σε πυρίµαχων δοχείων µε καπάκια και µετά από ψύξη σε θερµοκρασία του περιβάλλοντος ρίχνεται σε κατάλληλο µέρος; Πίνακας διεπαφής του αυτόµατου καυστήρα πελέτων από τη σειρά GP Θαλάµος καύσης του καυστήρα Ποτενσιόµετρο για ρύθµιση του θερµαντικού ισχύς Λάµπα ΤΡΟΦΟ ΟΤΗΣΗ Λάµπα START Πίνακας Πίνακας διεπαφής µε οθόνη και πληκτρολόγιο για διαχείριση του αυτόµατου καυστήρα πελέτων από τη σειρά GP cs. Στοιχεία του πίνακα διεπαφής και λειτουργία: Λάµπα ΤΡΟΦΟ ΟΤΗΣΗ για ένδειξη της ύπαρξης τροφοδότησης στο καυστήρα; Λάµπα START για ένδειξη ύπαρξης του σήµατος START (λειτουργία) προς το καυστήρα; Ποτενσιόµετρο για ρύθµιση του θερµαντικού ισχύς του καυστήρα; Σύνδεση και τροφοδότηση του καυστήρα 27

28 ΠΡΟΣΟΧΗ: όλες οι δραστηριότητες στη ηλεκτρική εγκατάσταση του καυστήρα, ρυθµίσεις στις οποίες αφαιρούνται καπάκια και άλλα στοιχεία πρέπει να εκτελούνται µόνο από αρµόδιο πρόσωπο; Ο καυστήρας πρέπει να συνδέσει µε τη ηλεκτρική εγκατάσταση του εξοπλισµού τηρώντας του όρους της τεχνικής ασφάλειας. Χρησιµοποιείται και τροφοδοτικό καλώδιο και το επισυναπτόµενο σχήµα σύνδεσης µε τη τάση τροφοδότησης µε τη µονάδα διαχείρισης της λειτουργίας του καυστήρα (συχνότερα αυτός είναι ο λειτουργικός θερµοστάτης του καυστήρα). Η σήµανση των καλωδίων είναι ως εξής: o µαύρο (φάση V AC, 50 Hz) αυτό το καλώδιο συνδέεται µε τερµατικό του εξοπλισµού καταναλωτή ηλεκτρικής ενέργειας, που σε ενεργοποιηµένο διακόπτη έχει φάση της τάσης τροφοδότησης 220V. ΠΡΟΣΟΧΗ: η τάση τροφοδότησης πρέπει να συνδεθεί διαδοχικά µε θερµοστάτη έκτακτης ανάγκης ή µε άλλη µονάδα έκτακτης ανάγκης, έτσι πως σε περίπτωση έκτακτης ανάγκης να διακόψει τη ηλεκτρική τροφοδότηση του καυστήρα; o καφέ (σήµα φάση VAC, 50 Hz) αυτό το καλώδιο συνδέεται µε τη λειτουργική µονάδα του εξοπλισµού, που συχνότερα είναι ο θερµοστάτης του λέβητα θέρµανσης νερού (σήµα φάσης V AC, 50 Hz). ιαδοχικά στο θερµοστάτη λειτουργίας µπορεί να συνδεθεί και θερµοστάτη χώρου. Όταν αυτή η µονάδα διακόψει τη σύνδεση (φάση) µε το καυστήρα, αυτό είναι σήµα διακοπής της λειτουργίας του καυστήρα και ο ελεγκτής εκτελεί αλγόριθµο διακοπής της πορείας καύσης και ψύξης θαλάµου.; o µπλε µηδέν тαυτό το καλώδιο συνδέεται µε το µηδέν του τροφοδοτικού ηλεκτρικού συστήµατος; o κίτρινο πράσινο (η λεγόµενη ασφαλιστική γείωση ) αυτό το καλώδιο χρησιµοποιείται για γείωση του καυστήρα; Το τρυπάνι τροφοδότησης µε καύσιµο είναι τοποθετηµένο προς το δοχείο καυσίµου µε τρόπο να εξασφαλίζει τη απαραίτητη ροή καυσίµου και επίσης και είναι γεµάτο καυσίµου; Εκκίνηση του καυστήρα από τη σειρά GP Η εκκίνηση του καυστήρα πραγµατοποιείται µε τη τροφοδότηση του εξοπλισµού στο οποίο συνδέθηκε. Εάν ο καυστήρας ήταν σε καθεστώς λειτουργίας (ή είναι σε ζεστό απόθεµα ), αλλά διακόπηκε η ηλεκτρική τροφοδότηση, τότε σε αποκατάσταση της τροφοδότησης, αυτό συνεχίζει τη λειτουργία του αυτόµατα. ΠΡΟΣΟΧΗ: είναι δυνατό σε λειτουργία του καυστήρα, σε περίπτωση πως ο εξοπλισµός µε τον οποίο συνδέθηκε δεν είναι κλειστός καλά, να γίνει έξοδο καπνών, 28

29 ενδεχόµενα από το ευλύγιστο σωλήνα καυσίµου. Συνίσταται να σφραγιστούν οι τόποι για να αποφύγετε την έξοδο καπνών. Το ίδιο αποτέλεσµα µπορείτε να έχετε και στις µεταβατικές εποχές φθινόπωρο και άνοιξη όταν η φυσική έλξη της καµινάδας είναι µειωµένη λόγω της υψηλής θερµοκρασίας του περιβάλλοντος. ΙΕΥΚΡΙΝΙΣΕΙΣ: Σε καθεστώς ανάφλεξης καυσίµου ενεργοποιείται η ηλεκτρική θερµάστρα που βρίσκεται κάτω από τη σχάρα του θαλάµου. Αυτή η ζώνη θερµαίνεται σε υψηλές θερµοκρασίες και θα µπορούσε να προκαλέσει κίνδυνο δεν πρέπει να εκτελούνται ενέργειες στη ζώνη θαλάµου, και εάν υπάρχει ανάγκη ανάµειξης ή αφαίρεσης καυσίµου να χρησιµοποιούνται προσωπικά προστατευτικά µέσα και κατάλληλα εργαλεία; Σε αρχική εκκίνηση της λειτουργίας του καυστήρα το τρυπάνι πρέπει να γεµίσει µε καύσιµο είναι συνεχής διαδικασία που απαιτεί χρόνο. Να γιατί αυτό το τρυπάνι πρέπει να συνδεθεί σε εξωτερική ηλεκτρική τροφοδότηση µε το τυπικό βύσµα και να περιµένετε το καύσιµο να πέσει από το άνω άνοιγµα του τρυπανιού και µετά να συνδέσει στην επαφή τροφοδότησης που βρίσκεται στη βασική µονάδα του καυστήρα. ΠΡΟΣΟΧΗ: η βασική µονάδα του καυστήρα συνέχεια ελέγχει εάν το τρυπάνι τροφοδότησης είναι συνδεδεµένο και εάν αυτό δεν εκτελέστηκε µπαίνει σε καθεστώς έκτακτης ανάγκης µέχρι να συνδεθεί το καλώδιο του τρυπανιού και µετά χρειάζεται επανεκκίνηση της βασικής µονάδας για να περάσει σε καθεστώς λειτουργίας. ΙΕΥΚΡΙΝΙΣΕΙΣ: εάν το βύσµα του καλωδίου τροφοδότησης αποσύρθηκε από την επαφή της βασικής µονάδας διαχείρισης της λειτουργίας του τρυπανιού (αυτή η κατάσταση θεωρείται από το ελεγκτή σαν έκτακτη ανάγκη δηλ. λείπει κινητήρα συνδεδεµένο στην επαφή) και εάν ο καυστήρας ήταν σε λειτουργία, ενεργοποιήθηκε το καθεστώς έκτακτης ανάγκης λάµπουν η πράσινη και η κίτρινη λάµπα. Για να µηδενίσει ο συναγερµός πρέπει µετά από τη εκκίνηση του µεταφορέα τρυπανιού στην επαφή για κανονική λειτουργία του τρυπανιού να σβήσετε και ανάψετε πάλι τη τροφοδότηση του καυστήρα. Ο καυστήρας λειτουργεί σε προκαταβολικά ορισµένο αλγόριθµο που ορίζεται στο ελεγκτή διαχείρισης. Οι παράµετροι λειτουργίας αυτού του αλγόριθµου ρυθµίστηκαν στο εργοστάσιο του παραγωγού και δεν χρειάζεται την αλλαγή τους; Τρόπος λειτουργίας του καυστήρα από τη σειρά GP Ο καυστήρας αρχίζει τη λειτουργία του όταν υπάρχουν τις εξής συνθήκες: Η βασική µονάδα του καυστήρα τοποθετήθηκε στο εξοπλισµό όπου θα λειτουργεί; 29

30 Υπάρχει ηλεκτρική τροφοδότηση; Υπάρχει σήµα λειτουργίας (σήµα START ); Έλλειψη συναγερµών; Τρυπάνι γεµάτο µε καύσιµο και ύπαρξη καυσίµου στο δοχείο; Όταν εκτελέστηκαν αυτές οι συνθήκες ο ελεγκτής εκτελεί το εξής αλγόριθµο: ίνει τροφοδότηση και συνδέονται το εξωτερικό µεταφορέα τρυπανιού, τη θερµάστρα και το ανεµιστήρα τροφοδότησης καύσης; Μετά από τη λήξη του προκαταβολικού χρόνου (ορισµένο από τον παραγωγό) που εξασφαλίζει τροφοδότηση του θαλάµου καύσης µε τη λεγόµενη «αρχική» δόση καυσίµου για τη πρωταρχική ανάφλεξη και σβήνει τη τροφοδότηση του µεταφορέα τρυπανιού και αυτός σταµατάει; Μετά που ο φωτοαισθητήρας στο καυστήρα σηµειώσει ύπαρξη πορείας καύσης διακόπτεται η τροφοδότηση προς τη θερµάστρα και για ορισµένο χρόνο φτάνει το ορισµένο θερµαντικό ισχύς του καυστήρα. Εάν ο φωτοαισθητήρας δεν σηµειώσει ύπαρξη φλόγας για ορισµένη περίοδο κάνει καινούρια προσπάθεια ανάφλεξης και πάλι ενεργοποιεί το τρυπάνι και επαναλαµβάνει το άνω. Ο αριθµός προσπαθειών ανάφλεξης είναι περιορισµένος; Σε περίπτωση επιτυχής ανάφλεξης το σύστηµα περνάει σε ονοµαστικό καθεστώς λειτουργίας του καυστήρα που πραγµατοποιείται µε περιοδική επαναλλαγή της τροφοδότησης µε καύσιµο και παύση για τη καύση του. Οι χρόνοι τροφοδότησης µε καύσιµο και παύση για τη καύση του ρυθµίζονται από ποτενσιόµετρο ορισµού του θερµαντικού ισχύς που βρίσκεται στο πανέλο του καυστήρα; ΠΡΟΣΟΧΗ: Η βελόνα του ποτενσιόµετρου δεν πρέπει να περνάει στη κόκκινη ζώνη της σκάλας αυτό µπορεί να γίνει µε θερµαντικό ισχύς πάνω από το ονοµαστικό για το καυστήρα. Η ποσότητα του αέρα που µπορεί να ρυθµιστεί µε τη βαλβίδα του ανεµιστήρα είναι παράµετρος που ρυθµίζεται µε το µοχλό που κινεί τη βαλβίδα που τοποθετείται σε τέτοιο µέρος της χρηµατιστικής σκάλας που ανταποκρίνεται µε τη θέση του ποτενσιόµετρου ορισµού του θερµαντικού ισχύς (σηµειώνεται από τη χρηµατιστική σκάλα); Μετά από το φτάσιµο του ορισµένου από την µονάδα που διαχειρίζεται το σήµα λειτουργίας του καυστήρα, συνεχίζει αφαίρεση αυτού του σήµατος ( START ). Ο ανεµιστήρας τροφοδότησης µε φρέσκο αέρα συνεχίζει τη λειτουργία του για ορισµένη περίοδο µε σκοπό να καεί το καύσιµο στη σχάρα του καυστήρα; Μετά από παραλαβή καινούριου σήµατος λειτουργίας επαναλαµβάνεται το άνω αλγόριθµο; 30

31 Εάν κατά τη λειτουργία του καυστήρα αφαιρεθεί το σήµα λειτουργίας, αυτός θα σβήσει µε το περιγραµµένο τρόπο; Εάν κατά τη παύση αλλαχθεί το πρόγραµµα αυτό θα λάβει σήµα START λειτουργίας και θα αρχίσει µε το άνω αλγόριθµο; Εάν το καύσιµο δεν αναφλέγεται στην πρώτη προσπάθεια συνεχίζει αυτόµατα µε δεύτερη προσπάθεια, και οι προσπάθειες είναι δυο (ορίστηκαν από τον παραγωγό). Σε περίπτωση ανεπιτυχής ανάφλεξης µετά από τη δεύτερη προσπάθεια είναι δυνατό να υπάρχει καύσιµο στη σχάρα της βασικής µονάδας. Πρέπει να βρεθεί και να αφαιρεθεί η αιτία της ανεπιτυχής ανάφλεξης και επίσης να καθαριστεί τη σχάρα της βασικής µονάδας από το καύσιµο. ΠΡΟΣΟΧΗ: εάν δεν αφαιρεθεί το καύσιµο από τη σχάρα του καυστήρα σε επανεκκίνηση του καυστήρα µπορεί να γίνει δύσκολη ανάφλεξη λόγω της µεγαλύτερης ποσότητας καυσίµου που οδηγεί σε διαχωρισµό µη καπνισµένων αερίων και ενδεχόµενα σε έκρηξη που µπορεί να προκαλέσει µηχανικές βλάβες στο εξοπλισµό στο οποίο συνδέθηκε η βασική µονάδα του καυστήρα; Εάν ο φωτοαιθητήρας δεν εγγράφει πορεία καύσης κατά τη λειτουργία θα εκκινήσει πάλι το αλγόριθµο ανάφλεξης του καυσίµου; Εάν υπάρχουν περισσότερο από δυο ανεπιτυχές προσπάθειες ανάφλεξης, π.χ. σε τελείωση του καυσίµου, τότε ο καυστήρας σβήνει το βασικό αλγόριθµο και περνάει σε καθεστώς στο οποίο λάµπει η πράσινη λάµπα, που σηµαίνει πως ο καταναλωτής πρέπει να αφαιρέσει την αιτία. Μετά από αφαίρεση του προβλήµατος στην λειτουργία η εκκίνηση του καυστήρα γίνεται µε το διαδοχικό σβήσιµο και εκκίνηση (επανεκκίνηση). Αυτό µπορεί να γίνει και µε διακοπή της γενικής τροφοδότησης του εξοπλισµού µε τον οποίο συνδέθηκε. ΠΡΟΣΟΧΗ: πριν από εκκίνηση του καυστήρα πρέπει να ελέγξετε εάν στη σχάρα του καυστήρα δεν έχει µείνει καύσιµο ή στάχτη και εάν υπάρχει να αφαιρεθεί και να καθαριστεί το υπόλοιπο στάχτης; Σε διακοπή της ηλεκτρικής τροφοδότησης και τη αποκατάσταση της η εκκίνηση του καυστήρα είναι αυτόµατη; Οι παράµετροι ρύθµισης της λειτουργίας του καυστήρα από τη σειρά GP Στο ελεγκτή διαχείρισης του καυστήρα υπάρχουν παράµετροι λειτουργίας από τον παραγωγό και ο πελάτης και/ή άλλο προσωπικό δεν χρειάζεται να κάνει αλλαγές. Με σκοπό επίτευξης άριστες και οικονοµικές συνθήκες λειτουργίας του καυστήρα πρέπει να οριστεί θερµαντικό ισχύς του καυστήρα και να ρυθµιστεί η θέση της βαλβίδας ρύθµισης της ροής του αέρα καύσης και η θέση της βαλβίδας πρέπει να ανταποκρίνεται µε τη θέση του ποτενσιόµετρου ελέγχου του θερµαντικού ισχύς σύµφωνα µε τη σκάλα του. 31

32 Ο ελεγκτής έχει λάµπες µε διάφορο χρώµα που δίνουν πληροφορίες για το καθεστώς λειτουργίας και για τις ρυθµίσεις του καυστήρα. Η ρύθµιση των παραµέτρων λειτουργίας του ελεγκτή εκτελείται από ειδικευµένο τεχνίτη. ΠΡΟΣΟΧΗ: όλες οι ενέργειες εκτέλεσης ρυθµίσεων στις οποίες τηρούνται καπάκια και άλλα στοιχεία που προστατεύουν τα µέρη µε ηλεκτρικό ρεύµα πρέπει να εκτελούνται µόνο από ειδικευµένο πρόσωπο; Περιγραφή της ένδειξης των λαµπών που βρίσκονται στη πλάκα διαχείρισης του καυστήρα Η πράσινη και η κίτρινη λάµπα λάµπουν µια µετά από την άλλη και δείχνουν λειτουργικά µηνύµατα µε τα οποία καταλαβαίνεται τη κατάσταση του ελεγκτή. Με ορισµό του αριθµού λάµψεων της πράσινης λάµπας ορίζεται το αριθµό του ποτενσιόµετρου (P1 P5), για το οποίο είναι οι πληροφορίες που δείχνονται από τη κίτρινη λάµπα. Με τον αριθµό λάµψεων της κίτρινης λάµπας δείχνεται η αξία του παραµέτρου που δείχνεται στο Πίνακα 5.1. Η κόκκινη λάµπα λάµπει συνέχεια όταν ο φωτοαισθητήρας έχει σηµειώσει ύπαρξη πορείας καύσης. ΙΕΥΚΡΙΝΗΣΗ: το φως των λαµπών µπορεί να παρατηρείται από διαφανές παράθυρο στο καπάκι του καυστήρα. Στο πίνακα πληροφοριακά δείχνονται οι αριθµοί λάµψεων και τη αντιστοιχία τους µε τους παραµέτρους λειτουργία του ελεγκτή: Σηµειώσεις: P1 ποτενσιόµετρο ορισµού της περιόδου λειτουργίας του τρυπανιού σε καθεστώς τροφοδότησης µε τη αρχική δόση; P2 ποτενσιόµετρο ορισµού της περιόδου τροφοδότησης µε καύσιµο; P3 ποτενσιόµετρο ορισµού της περιόδου καύσης µετά από το STOP του καυστήρα; P4 ποτενσιόµετρο ορισµού της περιόδου ανάφλεξης του καυσίµου; P5 ποτενσιόµετρο ορισµού της αισθητικότητας του φωτοαισθητήρα; 32

33 Αριθµός λάµψεων Καυστήρας πελέτων µοντέλο GP 25 Ποτενσιόµετρο P1 P2 P3 P4 P5 [-] ιάρκεια της περιόδου [δευτερόλεπτα] Ένδειξη * * * * 9 Πίνακας Περιγραφή των αξιών των παραµέτρων που συµµετέχουν στη ρύθµιση λειτουργίας του καυστήρα πελέτων GP 25. ΙΕΥΚΡΙΝΗΣΗ: Η µεγαλύτερη αξία για το αριθµό λάµψεων του παραµέτρου P2 είναι 7; 33

34 Αριθµός λάµψεων Καυστήρας πελέτων µοντέλο GP 32 Ποτενσιόµετρο P1 P2 P3 P4 P5 [-] ιάρκεια της περιόδου [δευτερόλεπτα] Ένδειξη * * * * 9 Πίνακας Περιγραφή των αξιών των παραµέτρων που συµµετέχουν στη ρύθµιση λειτουργίας του καυστήρα πελέτων GP 32. ΙΕΥΚΡΙΝΗΣΕΙΣ: Οι αξίες µε αυτό το σήµα * ρυθµίστηκαν από το παραγωγό που προϋποθέτει ασφαλής και αποτελεσµατική λειτουργία του καυστήρα; Κριτήριο για τη καλή λειτουργία του καυστήρα µπορεί να είναι και το χρώµα της φλόγας. Όταν αυτή είναι κίτρινο σκούρο µε καπνό πιθανώς η ποσότητα του καυσίµου είναι µεγαλύτερη από την απαραίτητη και πρέπει να µειωθεί µε ρύθµιση του ποτενσιόµετρου ορισµού του θερµαντικού ισχύς του καυστήρα. Το άνοιγµα της βαλβίδας αέρα επηρεάζει σηµαντικά στο καθεστώς καύσης και ο σκοπός πρέπει να είναι άνετη και σταθερή καύση, χωρίς υπόλοιπο. Η πρακτική δείχνει πως οι εργατικά ρυθµισµένοι παράµετροι του καυστήρα δεν χρειάζονται συµπληρωµατική ρύθµιση, ανεξάρτητα από τα καύσιµα; 34

35 Ο παραγωγός φυλάσσει το δικαίωµα του να κάνει αλλαγές στις ρυθµίσεις του καυστήρα, χωρίς να υποχρεώνεται να ειδοποιεί για αυτό τους τελικούς πελάτες. ΣΗΜΕΙΩΣΕΙΣ: Οι αξίες παραµέτρων που ορίζουν το θερµαντικό ισχύς του καυστήρα από τη σειρά GP ορίστηκαν στις εξής συνθήκες: o Χρησιµοποιήθηκαν ξύλινες πελέτες µε διάµετρο d=8 mm κατηγορία А (κοίταξε το πίνακα κατηγοριοποίησης των ξύλινων πελέτων); o Η κλίση του άξονα του τρυπανιού τροφοδότησης καυσίµου σε σχέση µε τη οριζόντια επιφάνεια είναι 45 o ; Το περιεχόµενο στάχτης δεν αλλάζει ουσιαστικά τη θερµότητα καύσης του καυσίµου (θερµιδική αξία), αλλά απαιτεί ειδική κατασκευή της βασικής µονάδας του καυστήρα για να πραγµατοποιηθεί αποτελεσµατική και οικονοµική πορεία καύσης. Γι` αυτό η αποτελεσµατικότητα του καυσίµου πρέπει να δοκιµαστεί και µετά από θετικά αποτελέσµατα το καινούριο καύσιµο να χρησιµοποιείται στο εξοπλισµό; Ο παραγωγός φυλάσσει το δικαίωµα του να κάνει αλλαγές στις ρυθµίσεις και στο Πρόγραµµα εργασίας του εξοπλισµού, χωρίς να υποχρεώνεται να ειδοποιεί για αυτό τους τελικούς πελάτες; Στις πίνακες και δείχνονται τις υπηρεσιακές ρυθµίσεις των παραµέτρων της µονάδας διαχείρισης µέσω των οποίων φτάνονται µέγιστες δείκτες λειτουργίας του καυστήρα; Οι αξίες των παραµέτρων ρύθµισης του ποτενσιόµετρου Р2 ορίζουν το θερµαντικό ισχύς και το καθεστώς λειτουργίας του καυστήρα; Η ρύθµιση του θερµαντικού ισχύς του καυστήρα µπορεί να πραγµατοποιηθεί ορίζοντας τη κατανάλωση καυσίµου (βάρος του καυσίµου που µεταφέρεται από το τρυπάνι για ορισµένη περίοδο) και να υπολογιστεί τη θερµιδική αξία του καυσίµου και το συντελεστή απόδοσης του συστήµατος καυστήρας εξοπλισµό που χρησιµοποιεί θερµαντική ενέργεια που παραλαµβάνεται από το καυστήρα; Ο ορισµός της κατανάλωσης καυσίµου µπορεί να γίνει µε το εξής τρόπο: o Τηρείται ο ευλύγιστος σωλήνας τροφοδότησης µε καύσιµο από το τρυπάνι προς τη βασική µονάδα και η ελεύθερη άκρη τοποθετείται σε δοχείο (π.χ. σακούλα, δοχείο ή άλλο), για να µπορέσει σ` αυτό να µαζεύεται το καύσιµο που δίνεται από το τρυπάνι; o Ο καυστήρας εκκινεί; 35

36 o Τηρείται ο φωτοαισθητήρας έτσι για να είναι καλά φωτισµένος και η διαχείριση του καυστήρα αποδέχεται αυτό για σήµα πως υπάρχει πορεία καύσης; o Σε τέτοιο καθεστώς η διαχείριση αποδίνει σήµα προς το τρυπάνι µεταφοράς που αποδίνει ρυθµικά καύσιµο σύµφωνα µε τις ρυθµίσεις θερµαντικού ισχύς. Αυτό το καύσιµο µαζεύεται στο δοχείο ορίζοντας περίοδο για την οποία να µαζευτεί. Π.χ. εάν στο δοχέιο για περίοδο από 15 λεπτά (που είναι ¼ από την ώρα) µαζευτεί καύσιµο µε µάζα 1kg, αυτό σηµαίνει πως η κατανάλωση καυσίµου είναι 4kg/h (η κατανάλωση ορίζεται διαιρώντας τη µάζα µε το µεταφερόµενο καύσιµο για την περίοδο στην οποία µεταφέρθηκε); Παράδειγµα: o Ορίζεται η κατανάλωση καυσίµου (για µια ώρα ή βραχύτερη περίοδο 15 λεπτά = 1/4 ώρα) - m πελέτες =5.3 kg/h. Υπολογίζεται τη στιγµιαία κατανάλωση καυσίµου διαιρώντας σε 3600 (1 ώρα = 3600 δευτερόλεπτα) και γίνεται m πελέτες = kg/s; o Ορίζοντας θερµιδική αξία των πελέτων H πελέτες = 17.2 MJ/kg = kj/kg. Επίσης µπορεί να χρησιµοποιηθεί και άλλη µέτρηση της θερµιδικής αξίας του καυσίµου kwh. Οι ξύλινες πελέτες έχουν θερµιδική αξία 4.77 kwh/kg (που ανταποκρίνεται µε 17.2 MJ/kg); o Ορίζεται το συντελεστή απόδοσης του συστήµατος καυστήρα εξοπλισµό σε καθεστώς ονοµαστικού ισχύς - η σύστηµα =89%=0.89; o Υπολογίζεται το θερµαντικό ισχύς του λέβητα - Pсъоръжение = ηсистема * Hпелети * m' пелети = 0.89*17200* = 22.5kW εάν χρησιµοποιείται η θερµιδική αξία του καυσίµου σε διάσταση MJ/kg. Σε περίπτωση πως είναι κατάλληλο να χρησιµοποιείται η θερµιδική αξία του καυσίµου σε διάσταση kwh/kg, τότε ο υπολογισµός είναι P η * H * m' = 0.89* 4.77 *5.3 = 22.5 kw; съоръжение = система пелети пелети o Αναλογικά ορίζεται και το θερµαντικό ισχύς του εξοπλισµού σε χρήση άλλου καυσίµου ή για χαµηλότερο ισχύς από το ονοµαστικό; Ο παραγωγός φυλάσσει το δικαίωµα του να κάνει αλλαγές στις ρυθµίσεις του καυστήρα, χωρίς να υποχρεώνεται να ειδοποιεί για αυτό τους τελικούς πελάτες. 36

37 Ρύθµιση του καυστήρα σύµφωνα µε το καταναλωµένο θερµαντικό ισχύς Συµβουλεύεται µε σκοπό βέλτιστης, ασφαλής και αποτελεσµατικής λειτουργίας του καυστήρα από τη σειρά GP και το εξοπλισµό που χρησιµοποιεί θερµαντική ενέργεια αποτέλεσµα της πορείας καύσης, να ρυθµιστεί σύµφωνα µε τη κατανάλωση που θα καλύπτει. Αυτό πραγµατοποιείται µε ρύθµιση του θερµαντικού ισχύς που επιτυγχάνεται από το καυστήρα µε γυρισµό του ποτενσιόµετρου και µε ρύθµιση της βαλβίδας ρύθµισης της ροής αέρα καύσης η θέση πρέπει να συντονιστεί µε τη θέση του ποτενσιόµετρου θερµαντικού ισχύς. Συµβουλεύεται να ρυθµίζεται η ποσότητα της αρχικής δόσης καυσίµου για να εξασφαλιστεί ασφαλής και βέλτιστης πορείας ανάφλεξης. Σε ρύθµιση του θερµαντικού ισχύς του καυστήρα σε συνεχής λειτουργία σε ορισµένο ισχύς πρέπει να εκτελεστεί ρύθµιση της βαλβίδας ορισµού της ροής αέρα, για να επιτευχθεί βέλτιστη πορεία καύσης, δηλ. χαµηλές αξίες του συντελεστή έλλειψης αέρα και χαµηλές αξίες των βλαβερών εκποµπών µονοξείδιο του άνθρακα, άκαυστες υδρογονάνθρακες και οξείδια του αζώτου. Αυτή η ρύθµιση εκτελείται εάν ο µοχλός της βαλβίδας είναι σε χρωµατιστή ζώνη της σκάλας του που ανταποκρίνεται µε τη χρωµατιστή ζώνη του ποτενσιόµετρου µε τον οποίο ρυθµίζεται το θερµαντικό ισχύς του καυστήρα Ονοµαστική λειτουργία του καυστήρα Μετά από τη εκκίνηση του καυστήρα (το καύσιµο στο θάλαµο του καυστήρα αναφλέχτηκε επιτυχώς) και το εξοπλισµό που χρησιµοποιεί θερµαντική ενέργεια ζεστάθηκε µπορεί να δεχθεί πως ο καυστήρας είναι σε ονοµαστικό καθεστώς λειτουργίας. Σ` αυτό το πρόγραµµα µπορείτε να κάνετε ρυθµίσεις και/ή έλεγχο της λειτουργίας του καυστήρα και της εγκατάστασης καταναλωτή σύµφωνα µε το καθεστώς λειτουργίας. Ταυτόχρονα µε τη βαλβίδα που βρίσκεται στη µπροστινή πλευρά του ανεµιστήρα ορίζεται ποσότητα που µεταφέρεται στο καυστήρα για να πραγµατοποιήσει βέλτιστη πορεία καύσης. Σε πρόγραµµα ονοµαστικής ισχύς θέρµανσης εκτελείται τη λεγόµενη «ζεστή δοκιµή» του εξοπλισµού σύµφωνα µε τις νόµιµες διατάξεις. ΣΗΜΕΙΩΣΗ: δεν συνίσταται διαρκές χρησιµοποίηση του καυστήρα σε θερµαντικό ισχύς χαµηλότερο από το µέγιστο επειδή τέτοια καθεστώτα λειτουργίας δεν είναι αποτελεσµατικά και οικονοµικά; ΠΡΟΣΟΧΗ: Η ροή αέρα καύσης είναι από σηµαντική σηµασία για το καθεστώς λειτουργίας του συστήµατος και την αποτελεσµατικότητα του όταν η ποσότητα του αέρα είναι λιγότερη από τη βέλτιστη αυτή η έλλειψη οδηγεί σε µερική µη χρησιµοποίηση του καυσίµου. Επίσης όταν η κατανάλωση του αέρα είναι περισσότερο από τη βέλτιστη αυτό οδηγεί σε ψύξη της ζώνης καύσης και πάλι µερική µη χρησιµοποίηση του καυσίµου. Για αυτό χρειάζεται να εξασφαλιστεί ελεύθερη είσοδο 37

38 αέρα (όπως προς το καυστήρα, έτσι και προς το χώρο όπου είναι το σύστηµα µε τέτοιο καυστήρα), που θα δίνεται από το ανεµιστήρα του καυστήρα προς τη ζώνη καύσης που θα επιτρέψει την επίτευξη βέλτιστων παραµέτρων και οικονοµικό καθεστώς λειτουργίας του εξοπλισµού Ρύθµιση του θερµαντικού ισχύς του καυστήρα Η ρύθµιση του θερµαντικού ισχύς του καυστήρα εκτελείται µε ρύθµιση της θέσης του ποτενσιόµετρου για ορισµό του θερµαντικού ισχύς του (που δίνει την ένταση τροφοδότησης µε καύσιµο προς το θάλαµο καύσης), και επίσης πρέπει να ρυθµιστεί και η ροή του αέρα καύσης χρησιµοποιώντας τις χρωµατιστές σκάλες ου µοχλού και του ποτενσιόµετρου. Πληροφορίες για το θερµαντικό ισχύς του καυστήρα σε διάφορες ρυθµίσεις της αξίας του παραµέτρου P2 δείχνεται στο πίνακα Θερµαντικό ισχύς του καυστήρα [kw] Μοντέλο GP 25 GP 32 P2 (αριθµός λάµψεων) Πίνακας Θερµαντικό ισχύς του καυστήρα πελέτων από τη σειρά GP σύµφωνα µε το µοντέλο και µε την αξία του παραµέτρου P2; ΠΡΟΣΟΧΗ: Σε αλλαγή του τύπου του χρησιµοποιηµένου καυσίµου (π.χ. αλλαγή της κατηγορίας των πελέτων) πρέπει να εκτελεστεί ρύθµιση των παραµέτρων που ορίζουν το θερµαντικό ισχύς και τη λειτουργία του εξοπλισµού Μείωση του θερµαντικού ισχύς του καυστήρα Πραγµατοποιείται µε γυρισµό του ποτενσιόµετρου αριστερόστροφα, και το πρόγραµµα του θερµαντικού ισχύς µειώνει και αντίστοιχα µειώνει τη κατανάλωση καυσίµου; Αύξηση του θερµαντικού ισχύς του καυστήρα 38

39 Πραγµατοποιείται µε γυρισµό του ποτενσιόµετρου δεξιόστροφα, και το πρόγραµµα του θερµαντικού ισχύς αυξάνει και αντίστοιχα αυξάνει τη κατανάλωση καυσίµου; ΙΕΥΚΡΙΝΙΣΗ: σε αλλαγή του θερµαντικού ισχύς, αντίστοιχα της κατανάλωσης καυσίµου, πρέπει να αλλαχθεί και τη ρύθµιση της βαλβίδας ρύθµισης της ροής αέρα που χρησιµοποιείται για πραγµατοποίηση της πορείας καύσης. Μείωση της ροής του αέρα πραγµατοποιείται µε κλείσιµο της βαλβίδας, αντίστροφα η αύξηση της ποσότητας του αέρα (σε αύξηση του θερµαντικού ισχύς), που αποδίδεται στο καυστήρα πραγµατοποιείται µε άνοιγµα της βαλβίδας του ανεµιστήρα ιακοπή της λειτουργίας του καυστήρα από τη σειρά GP ιακοπή της λειτουργίας του καυστήρα µπορεί να γίνει χρησιµοποιώντας τη µονάδα διαχείρισης που ορίζει τη λειτουργία του καυστήρα (συχνότερα αυτός είναι ο θερµοστάτης λειτουργίας του θερµαντικού καταναλωτή λέβητας θέρµανσης νερού). Αποκατάσταση της λειτουργίας του καυστήρα γίνεται αλλάζοντας τη ρύθµιση της µονάδας διαχείρισης που ρυθµίζει τη λειτουργία του καυστήρα. Σε περίπτωση πως δεν χρειάζεται λειτουργία του καυστήρα για µακριά περίοδο ο θάλαµος καύσης πρέπει να καθαριστεί από τη στάχτη και να σβήσει τη τροφοδότηση του από το εξοπλισµό µε το οποίο συνδέθηκε. ΠΡΟΣΟΧΗ: Υπό τον όρο πως ο καυστήρας πελέτων από τη σειρά GP διακοπεί και δεν χρησιµοποιείται πρέπει να καθαριστεί το υπόλοιπο στάχτης από το θάλαµο καύσης, και επίσης να καθαριστεί το υπόλοιπο στάχτης στους τοίχους του εξοπλισµού µε τον οποίο συνδέθηκε γιατί η στάχτη έχει διαβρωτική δράση στις χαλύβδινες επιφάνειες που οδηγεί σε µείωση της ζωής των εξοπλισµών. Επίσης πρέπει να εκτελεστεί και προφυλακτική του καυστήρα από ειδικευµένο συνεργείο. Η τήρηση αυτών των διαδικασιών δίνει τη δυνατότητα να εξασφαλιστεί µακριά προθεσµία χρησιµοποίησης του καυστήρα και ασφαλή λειτουργία; Σε παραλαβή σήµατος διακοπής της λειτουργίας του καυστήρα από τη σειρά GP διακόπτεται και το καύσιµο, αλλά συνεχίζει η λειτουργία του ανεµιστήρα απόδοσης αέρα καύσης. Να γιατί µετά από το σήµα διακοπής ο καυστήρας συνεχίζει τη λειτουργία του και αποδίδει θερµική ενέργεια που τη κάνει αδρανής και αντίστοιχα γίνεται αδρανής και το σύστηµα στο οποίο λειτουργεί. Αυτή η ιδιαιτερότητα πρέπει να την έχετε υπ` όψη ειδικά εάν τα σώµατα θέρµανσης (π.χ. καλοριφέρ) του συστήµατος θέρµανσης κατέχουν θερµοστατικά κεφάλια (ή άλλα στοιχεία ελέγχου), που κλείνουν τη ροή νερού κυκλοφορίας και σε συνέχεια αυτής της πορείας είναι δυνατό η θερµαντική ενέργεια που αποδίδεται κατά τη καύση να µην µπορέσει να αποδοθεί από το σύστηµα θέρµανσης (να 39

40 µην µπορέσει να διαλυθεί το σύστηµα) και αυτό να οδηγήσει σε υπερθέρµανση του εξοπλισµού (στις περισσότερες περιπτώσεις αυτός είναι ο λέβητας θέρµανσης νερού). Να γιατί σε λειτουργία του καυστήρα πελέτων από τη σειρά GP στο σύστηµα θέρµανσης, όταν τα σώµατα θέρµανσης κατέχουν θερµοστατικά κεφάλια δεν χρειάζεται αυτά (τα θερµοστατικά κεφάλια) να είναι περιορισµένα σε ελάχιστο βαθµό αλλά και να µην κλείνονται απόλυτα, και τουλάχιστον ένα από τα σώµατα να µην έχει θερµοστατικό κεφάλι για να εξασφαλιστεί απόδοση της θερµαντικής ενέργειας σε όλα τα καθεστώτα λειτουργίας. Συµβουλεύεται οι εγκαταστάσεις θέρµανσης να πραγµατοποιηθούν µε παράλληλα συνδεδεµένο συσσωρευτή θερµαντικής ενέργειας που να µπορέσει να χρησιµεύσει σαν άµβλυνση των αλλαγών λειτουργίας του συστήµατος; 5.5. Σβήσιµο του καυστήρα πελέτων από τη σειρά GP Το σβήσιµο του καυστήρα γίνεται µε την αφαίρεση του σήµατος λειτουργίας που δίνεται στο καυστήρα από τη µονάδα διαχείρισης (π.χ. το θερµοστάτη λειτουργίας του λέβητα θέρµανσης νερού) ή εκτελώντας τη διαδικασία σβήσιµο της λειτουργίας του που περιγράφεται στην άνω τελεία. Όταν ο καυστήρας περνάει σε καθεστώς αναµονής ή σβησµένο, τότε ο ελεγκτής πραγµατοποιεί το λεγόµενο ελεγχόµενο σβήσιµο, και κατά την περίοδο αυτή λειτουργεί ο ανεµιστήρας απόδοσης αέρα καύσης και παρακολουθούνται τα σήµατα έκτακτης ανάγκης. Μετά από τη ψύξη του καυστήρα πρέπει να διακοπεί η ηλεκτρική τροφοδότηση. Συµβουλεύεται επίσης το σύστηµα: καυστήρα - εξοπλισµό να καθαριστούν από τη στάχτη. Αναγκαστική διακοπή του καυστήρα πελέτων από τη σειρά GP Είναι δυνατό σε χρησιµοποίηση του καυστήρα να προκύψουν περιστατικά στα οποία αυτό να µπει σε καθεστώς έκτακτης ανάγκης. Τέτοια περιστατικά σηµειώνονται από τον ελεγκτή του καυστήρα και αυτόµατα εκτελείται διαδικασία πρόληψης. Επίσης ο ελεγκτής του καυστήρα περνάει σε καθεστώς έκτακτης ανάγκης που σηµειώνεται µε κώδικα λάθους στην οθόνη της µονάδας διαχείρισης που δίνουν ένδειξη για το χαρακτήρα του συναγερµού. Σε περίπτωση έκτακτης ανάγκης πρέπει να ελεγχθεί ο κώδικας λάθους στην οθόνη του πίνακα ελέγχου του καυστήρα και να εκτελεστούν τα σχετικά µέτρα αφαίρεσης του προβλήµατος και µετά επανεκκίνεται η λειτουργία του καυστήρα µε τη διακοπή της τροφοδότησης και επόµενη εκκίνηση. Πριν από τη επανεκκίνηση του καυστήρα πρέπει να καθαρίσετε τη σχάρα από τη στάχτη και από το καύσιµο; ΠΡΟΣΟΧΗ: Σε υπερθέρµανση του εξοπλισµού (έκτακτη ανάγκη), στο οποίο είναι συνδεδεµένος ο καυστήρας ενεργοποιείται και ο θερµοστάτης έκτακτης ανάγκης που ΥΠΟΧΡΕΩΤΙΚΑ τοποθετείται σ` αυτό το εξοπλισµό και δεν είναι µέρος του συµπλέγµατος του καυστήρα. Πρέπει να βρεθεί η αιτία για τη βλάβη και να 40

41 εκτελεστούν τα απαραίτητα µέτρα. Ο θερµοστάτης έκτακτης ανάγκης πρέπει να µεταβεί χειριστικά και να δοθεί πάλι τροφοδότηση στον καυστήρα; Σε υπερθέρµανση του σωλήνα τροφοδότησης του καυστήρα µε καύσιµο (αυτό επίσης είναι έκτακτη ανάγκη) ενεργοποιείται ο αισθητήρας που παρακολουθεί τη θερµοκρασία σ` αυτή τη ζώνη και δεν επιτρέπει την εµφάνιση της λεγόµενης «αντίστροφης φλόγας» προ το τρυπάνι τροφοδότησης µε καύσιµο. Μετά από τη ψύξη της βασικής µονάδας πρέπει να βρεθεί η αιτία για την κατάσταση αυτή και να πάρετε τα αντίστοιχα µέτρα. Μετά από αφαίρεση της αιτίας έκτακτης ανάγκης πρέπει να εκκινηθεί ο καυστήρας. Είναι δυνατό σε σηµαντική υπέρβαση της θερµοκρασίας στο σωλήνα για καύσιµο (υπερθέρµανση) αυτός ο αισθητήρας να δίνει έλλειµµα και να χρειαστεί να αλλαχθεί µε καινούριο; 5.6. Επανεκκίνηση της λειτουργίας του καυστήρα πελέτων από τη σειρά GP Η επανεκκίνηση του καυστήρα είναι απαραίτητη µόνο σε περιστατικά στα οποία ο καυστήρας έχει πρόγραµµα λειτουργίας (δείχνεται µε το δείκτη START του πανέλου), αλλά η µονάδα διαχείρισης έχει περάσει σε ασφαλιστικό καθεστώς, διάφορο από το ονοµαστικό και ο καυστήρα δεν λειτουργεί. Στην οθόνη εµφανίζει ο αριθµός του κώδικα του µηνύµατος που πρέπει να οριστεί και µετά χρειάζεται να πάρετε µέτρα για την αφαίρεση της βλάβης στη κανονική λειτουργία του καυστήρα και µετά πάλι επανεκκίνεται εκτελείται µε σβήσιµο και εκκίνηση της γενικής ηλεκτρικής τροφοδότησης της βασικής µονάδας του καυστήρα (π.χ. µε σβήσιµο και εκκίνηση του αυτόµατου διακόπτη του πίνακα στο οποίο είναι συνδεδεµένος ο καυστήρας). Συνίσταται πριν από επανεκκίνηση του καυστήρα να ελεγχθεί η κατάσταση της σχάρας και να καθαριστεί εάν χρειάζεται; 5.7. Περιγραφή της ενέργειας των θερµοαυτοκόλλητων παρακολούθησης της κατάστασης του συστήµατος Το θερµοαυτοκόλλητο χρησιµοποιείται για µέτρηση της θερµοκρασίας του καυστήρα στο χαρακτηριστικό σηµείο του. Με αυτή τη µέτρηση µπορεί να οριστεί η κατάσταση του συστήµατος και τη ανάγκη προστατευτικών και αποκαταστατικών ενεργειών του εξοπλισµού µε το οποίο είναι συνδεδεµένος ο καυστήρας και/ή στην οδό των καπνών και ειδικά στη καµινάδα. Πίνακας Όψη του αναστρέψιµου θερµοαυτοκόλλητου για ορισµό της θερµοκρασίας λειτουργίας στη ζώνη του καυστήρα όπου κολλήθηκε κατάσταση σε θερµοκρασία χώρου. 41
