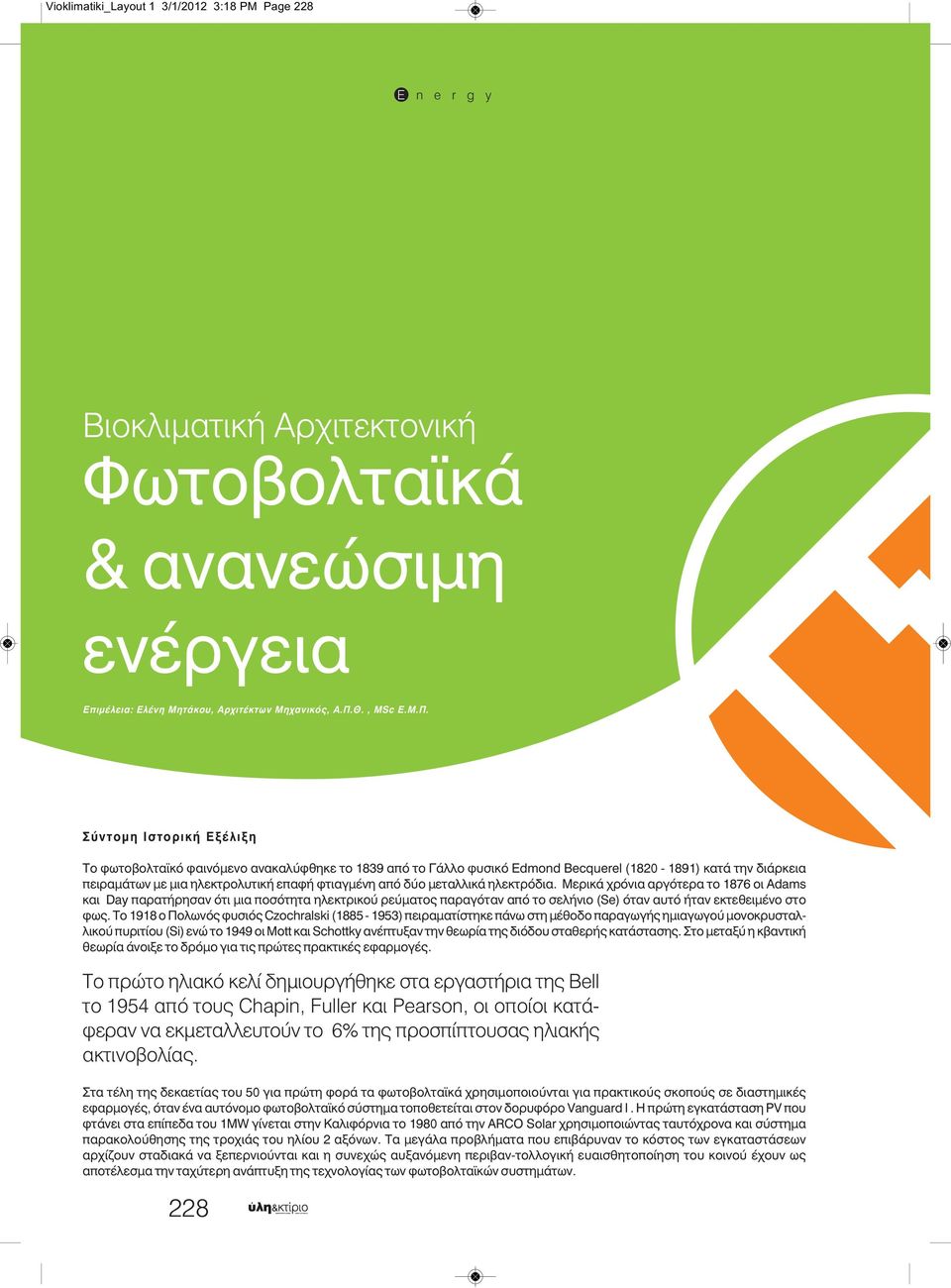

1 Vioklimatiki_Layout 1 3/1/2012 3:18 PM Page 228 Βιοκλιματική Αρχιτεκτονική Φωτοβολταϊκά & ανανεώσιμη ενέργεια Επιμέλεια: Ελένη Μητάκου, Αρχιτέκτων Μηχανικός, Α.Π.Θ., MSc Ε.Μ.Π. ύντομη Ιστορική Εξέλιξη Το φωτοβολταϊκό φαινόμενο ανακαλύφθηκε το 1839 από το Γάλλο φυσικό Edmond Becquerel ( ) κατά την διάρκεια πειραμάτων με μια ηλεκτρολυτική επαφή φτιαγμένη από δύο μεταλλικά ηλεκτρόδια. Μερικά χρόνια αργότερα το 1876 οι Adams και Day παρατήρησαν ότι μια ποσότητα ηλεκτρικού ρεύματος παραγόταν από το σελήνιο (Se) όταν αυτό ήταν εκτεθειμένο στο φως. Το 1918 ο Πολωνός φυσιός Czochralski ( ) πειραματίστηκε πάνω στη μέθοδο παραγωγής ημιαγωγού μονοκρυσταλλικού πυριτίου (Si) ενώ το 1949 οι Mott και Schottky ανέπτυξαν την θεωρία της διόδου σταθερής κατάστασης. το μεταξύ η κβαντική θεωρία άνοιξε το δρόμο για τις πρώτες πρακτικές εφαρμογές. Το πρώτο ηλιακό κελί δημιουργήθηκε στα εργαστήρια της Bell το 1954 από τους Chapin, Fuller και Pearson, οι οποίοι κατάφεραν να εκμεταλλευτούν το 6% της προσπίπτουσας ηλιακής ακτινοβολίας. τα τέλη της δεκαετίας του 50 για πρώτη φορά τα φωτοβολταϊκά χρησιμοποιούνται για πρακτικούς σκοπούς σε διαστημικές εφαρμογές, όταν ένα αυτόνομο φωτοβολταϊκό σύστημα τοποθετείται στον δορυφόρο Vanguard I. Η πρώτη εγκατάσταση PV που φτάνει στα επίπεδα του 1MW γίνεται στην Καλιφόρνια το 1980 από την ARCO Solar χρησιμοποιώντας ταυτόχρονα και σύστημα παρακολούθησης της τροχιάς του ηλίου 2 αξόνων. Τα μεγάλα προβλήματα που επιβάρυναν το κόστος των εγκαταστάσεων αρχίζουν σταδιακά να ξεπερνιούνται και η συνεχώς αυξανόμενη περιβαν-τολλογική ευαισθητοποίηση του κοινού έχουν ως αποτέλεσμα την ταχύτερη ανάπτυξη της τεχνολογίας των φωτοβολταϊκών συστημάτων. 228

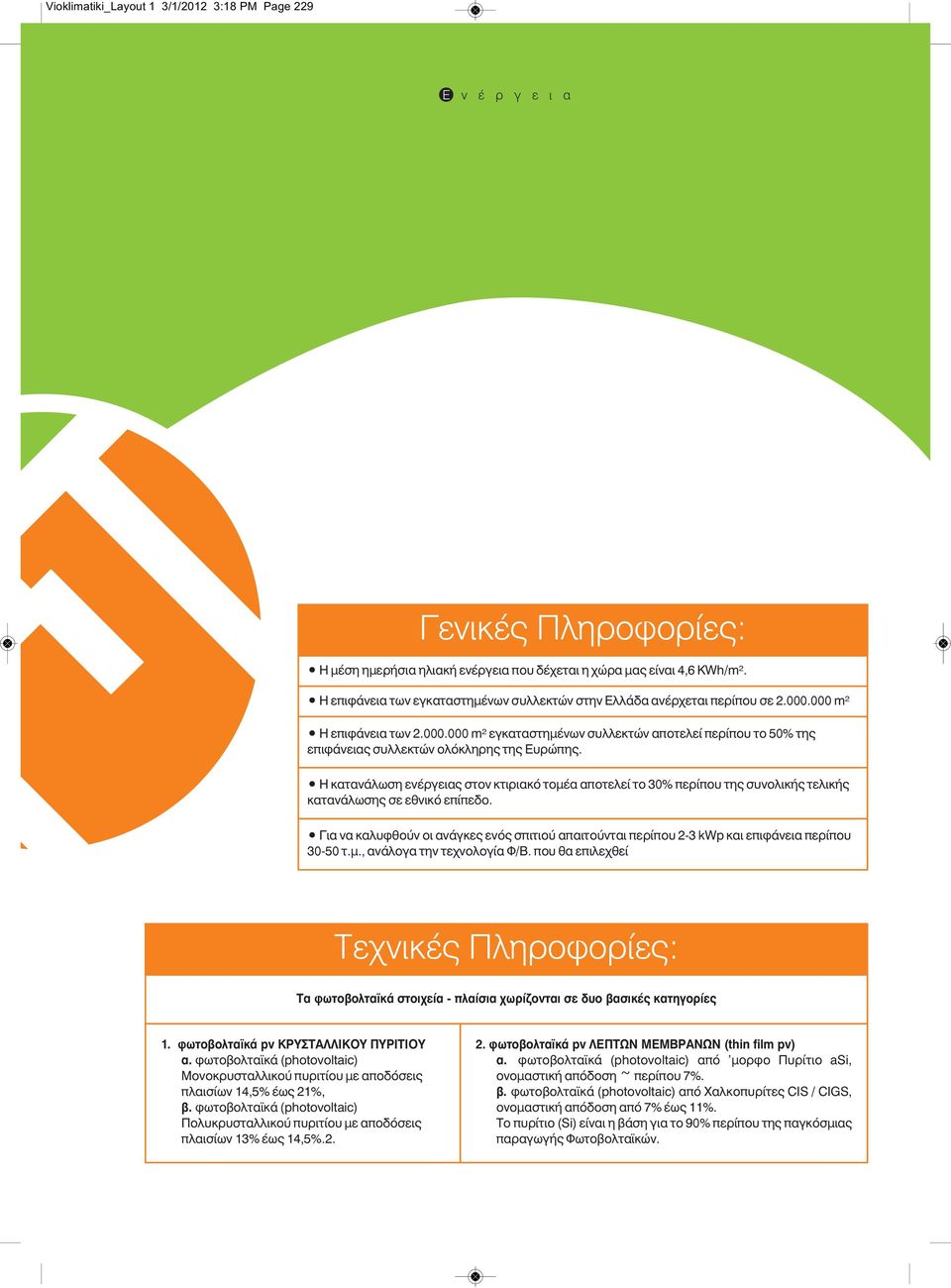

2 Vioklimatiki_Layout 1 3/1/2012 3:18 PM Page 229 Ε ν έ ρ γ ε ι α Γενικές Πληροφορίες: Η μέση ημερήσια ηλιακή ενέργεια που δέχεται η χώρα μας είναι 4,6 KWh/m². H επιφάνεια των εγκαταστημένων συλλεκτών στην Ελλάδα ανέρχεται περίπου σε m² H επιφάνεια των m² εγκαταστημένων συλλεκτών αποτελεί περίπου το 50% της επιφάνειας συλλεκτών ολόκληρης της Ευρώπης. Η κατανάλωση ενέργειας στον κτιριακό τομέα αποτελεί το 30% περίπου της συνολικής τελικής κατανάλωσης σε εθνικό επίπεδο. Για να καλυφθούν οι ανάγκες ενός σπιτιού απαιτούνται περίπου 2-3 kwp και επιφάνεια περίπου τ.μ., ανάλογα την τεχνολογία Φ/Β. που θα επιλεχθεί Τεχνικές Πληροφορίες: Τα φωτοβολταϊκά στοιχεία - πλαίσια χωρίζονται σε δυο βασικές κατηγορίες 1. φωτοβολταϊκά pv ΚΡΥ ΤΑΛΛΙΚΟΥ ΠΥΡΙΤΙΟΥ α. φωτοβολταϊκά (photovoltaic) Μονοκρυσταλλικού πυριτίου με αποδόσεις πλαισίων 14,5% έως 21%, β. φωτοβολταϊκά (photovoltaic) Πολυκρυσταλλικού πυριτίου με αποδόσεις πλαισίων 13% έως 14,5% φωτοβολταϊκά pv ΛΕΠΤΩΝ ΜΕΜΒΡΑΝΩΝ (thin film pv) α. φωτοβολταϊκά (photovoltaic) από μορφο Πυρίτιο asi, ονομαστική απόδοση ~ περίπου 7%. β. φωτοβολταϊκά (photovoltaic) από Χαλκοπυρίτες CIS / CIGS, ονομαστική απόδοση από 7% έως 11%. Το πυρίτιο (Si) είναι η βάση για το 90% περίπου της παγκόσμιας παραγωγής Φωτοβολταϊκών.

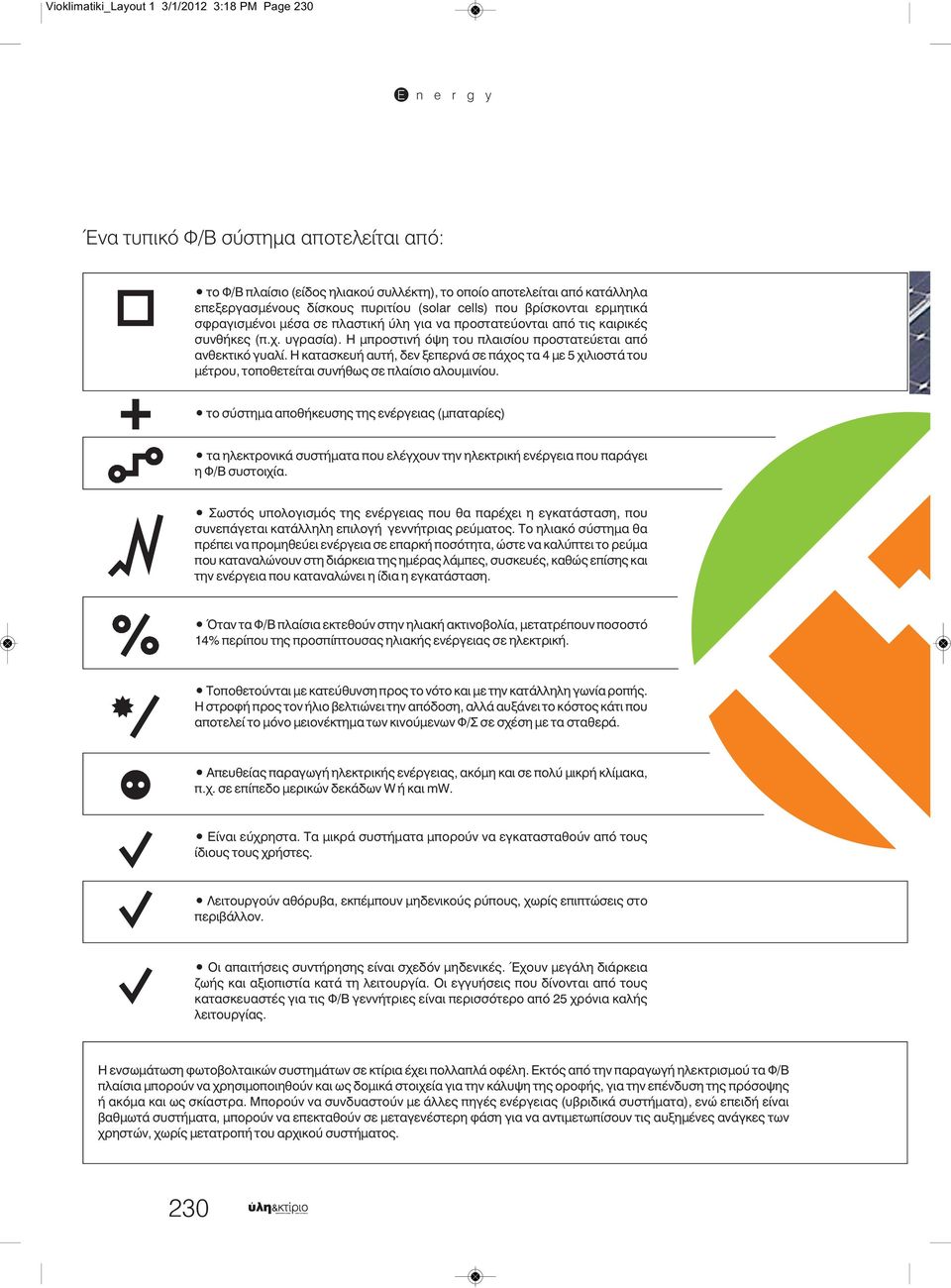

3 Vioklimatiki_Layout 1 3/1/2012 3:18 PM Page 230 Ένα τυπικό Φ/Β σύστημα αποτελείται από: + το Φ/Β πλαίσιο (είδος ηλιακού συλλέκτη), το οποίο αποτελείται από κατάλληλα επεξεργασμένους δίσκους πυριτίου (solar cells) που βρίσκονται ερμητικά σφραγισμένοι μέσα σε πλαστική ύλη για να προστατεύονται από τις καιρικές συνθήκες (π.χ. υγρασία). Η μπροστινή όψη του πλαισίου προστατεύεται από ανθεκτικό γυαλί. Η κατασκευή αυτή, δεν ξεπερνά σε πάχος τα 4 με 5 χιλιοστά του μέτρου, τοποθετείται συνήθως σε πλαίσιο αλουμινίου. το σύστημα αποθήκευσης της ενέργειας (μπαταρίες) τα ηλεκτρονικά συστήματα που ελέγχουν την ηλεκτρική ενέργεια που παράγει η Φ/Β συστοιχία. ωστός υπολογισμός της ενέργειας που θα παρέχει η εγκατάσταση, που συνεπάγεται κατάλληλη επιλογή γεννήτριας ρεύματος. Το ηλιακό σύστημα θα πρέπει να προμηθεύει ενέργεια σε επαρκή ποσότητα, ώστε να καλύπτει το ρεύμα που καταναλώνουν στη διάρκεια της ημέρας λάμπες, συσκευές, καθώς επίσης και την ενέργεια που καταναλώνει η ίδια η εγκατάσταση. Όταν τα Φ/Β πλαίσια εκτεθούν στην ηλιακή ακτινοβολία, μετατρέπουν ποσοστό 14% περίπου της προσπίπτουσας ηλιακής ενέργειας σε ηλεκτρική. Τοποθετούνται με κατεύθυνση προς το νότο και με την κατάλληλη γωνία ροπής. Η στροφή προς τον ήλιο βελτιώνει την απόδοση, αλλά αυξάνει το κόστος κάτι που αποτελεί το μόνο μειονέκτημα των κινούμενων Φ/ σε σχέση με τα σταθερά. Απευθείας παραγωγή ηλεκτρικής ενέργειας, ακόμη και σε πολύ μικρή κλίμακα, π.χ. σε επίπεδο μερικών δεκάδων W ή και mw. Είναι εύχρηστα. Τα μικρά συστήματα μπορούν να εγκατασταθούν από τους ίδιους τους χρήστες. Λειτουργούν αθόρυβα, εκπέμπουν μηδενικούς ρύπους, χωρίς επιπτώσεις στο περιβάλλον. Οι απαιτήσεις συντήρησης είναι σχεδόν μηδενικές. Έχουν μεγάλη διάρκεια ζωής και αξιοπιστία κατά τη λειτουργία. Οι εγγυήσεις που δίνονται από τους κατασκευαστές για τις Φ/Β γεννήτριες είναι περισσότερο από 25 χρόνια καλής λειτουργίας. Η ενσωμάτωση φωτοβολταικών συστημάτων σε κτίρια έχει πολλαπλά οφέλη. Εκτός από την παραγωγή ηλεκτρισμού τα Φ/Β πλαίσια μπορούν να χρησιμοποιηθούν και ως δομικά στοιχεία για την κάλυψη της οροφής, για την επένδυση της πρόσοψης ή ακόμα και ως σκίαστρα. Μπορούν να συνδυαστούν με άλλες πηγές ενέργειας (υβριδικά συστήματα), ενώ επειδή είναι βαθμωτά συστήματα, μπορούν να επεκταθούν σε μεταγενέστερη φάση για να αντιμετωπίσουν τις αυξημένες ανάγκες των χρηστών, χωρίς μετατροπή του αρχικού συστήματος. 230

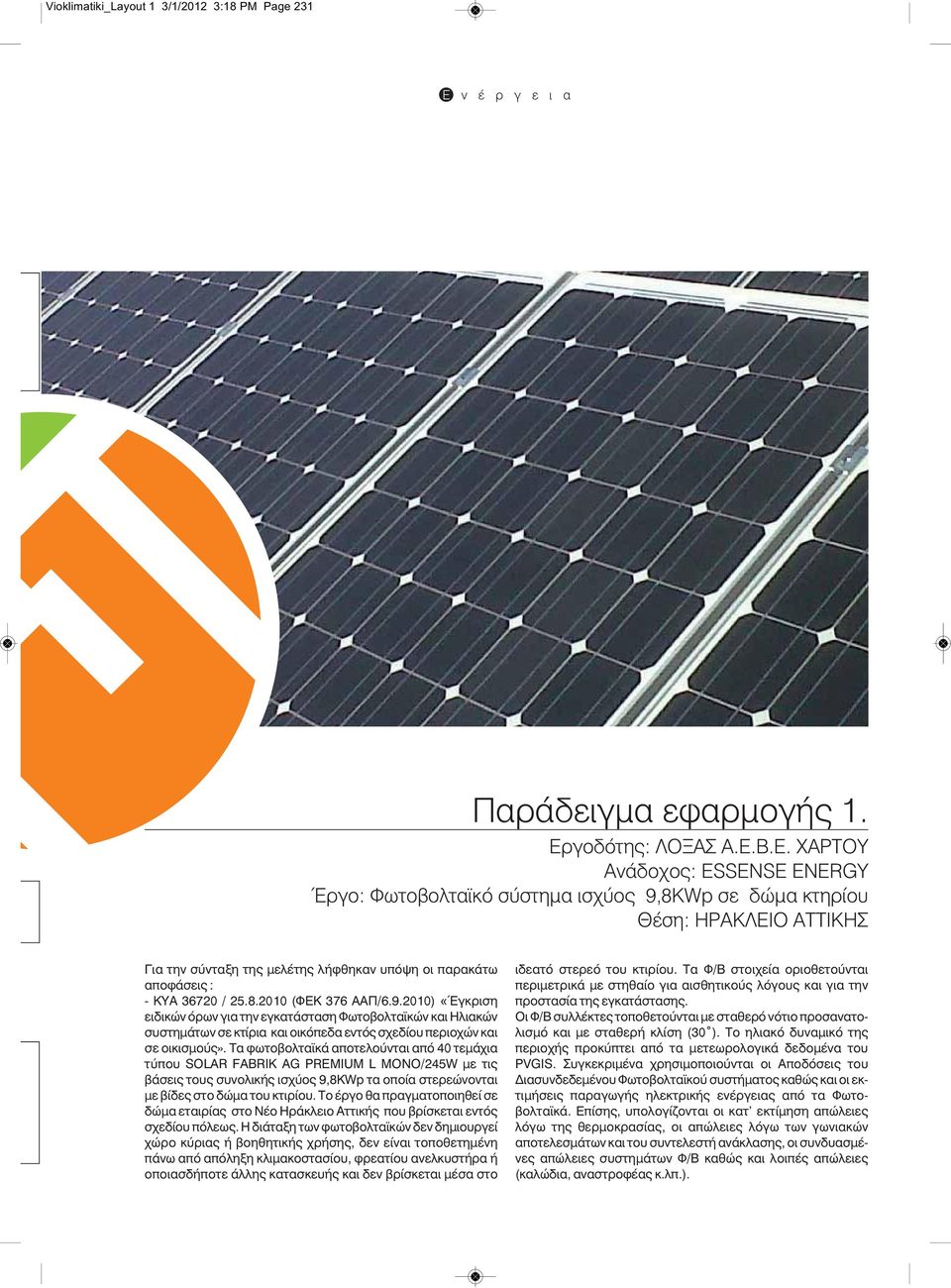

4 Vioklimatiki_Layout 1 3/1/2012 3:18 PM Page 231 Ε ν έ ρ γ ε ι α Παράδειγμα εφαρμογής 1. Εργοδότης: ΛΟΞΑ Α.Ε.Β.Ε. XAΡΤΟΥ Ανάδοχος: ESSENSE ENERGY Έργο: Φωτοβολταϊκό σύστημα ισχύος 9,8KWp σε δώμα κτηρίου Θέση: ΗΡΑΚΛΕΙΟ ΑΤΤΙΚΗ Για την σύνταξη της μελέτης λήφθηκαν υπόψη οι παρακάτω αποφάσεις : - ΚΥΑ / (ΦΕΚ 376 ΑΑΠ/ ) «Έγκριση ειδικών όρων για την εγκατάσταση Φωτοβολταϊκών και Ηλιακών συστημάτων σε κτίρια και οικόπεδα εντός σχεδίου περιοχών και σε οικισμούς». Τα φωτοβολταϊκά αποτελούνται από 40 τεμάχια τύπου SOLAR FABRIK AG PREMIUM L MONO/245W με τις βάσεις τους συνολικής ισχύος 9,8ΚWp τα οποία στερεώνονται με βίδες στο δώμα του κτιρίου. Το έργο θα πραγματοποιηθεί σε δώμα εταιρίας στο Νέο Ηράκλειο Αττικής που βρίσκεται εντός σχεδίου πόλεως. Η διάταξη των φωτοβολταϊκών δεν δημιουργεί χώρο κύριας ή βοηθητικής χρήσης, δεν είναι τοποθετημένη πάνω από απόληξη κλιμακοστασίου, φρεατίου ανελκυστήρα ή οποιασδήποτε άλλης κατασκευής και δεν βρίσκεται μέσα στο ιδεατό στερεό του κτιρίου. Τα Φ/Β στοιχεία οριοθετούνται περιμετρικά με στηθαίο για αισθητικούς λόγους και για την προστασία της εγκατάστασης. Οι Φ/Β συλλέκτες τοποθετούνται με σταθερό νότιο προσανατολισμό και με σταθερή κλίση (30 ). Το ηλιακό δυναμικό της περιοχής προκύπτει από τα μετεωρολογικά δεδομένα του PVGIS. υγκεκριμένα χρησιμοποιούνται οι Αποδόσεις του Διασυνδεδεμένου Φωτοβολταϊκού συστήματος καθώς και οι εκτιμήσεις παραγωγής ηλεκτρικής ενέργειας από τα Φωτοβολταϊκά. Επίσης, υπολογίζονται οι κατ' εκτίμηση απώλειες λόγω της θερμοκρασίας, οι απώλειες λόγω των γωνιακών αποτελεσμάτων και του συντελεστή ανάκλασης, οι συνδυασμένες απώλειες συστημάτων Φ/Β καθώς και λοιπές απώλειες (καλώδια, αναστροφέας κ.λπ.).

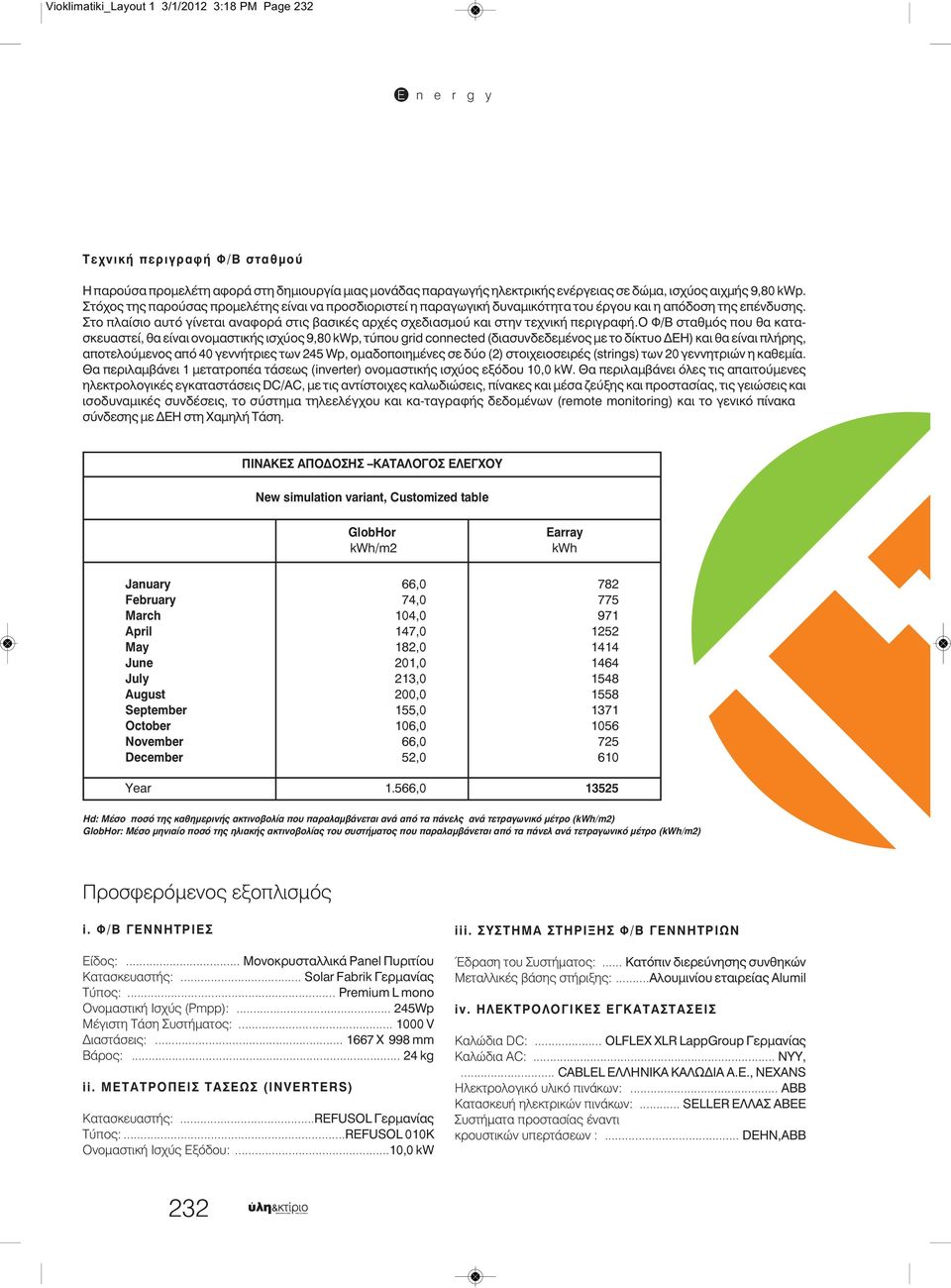

5 Vioklimatiki_Layout 1 3/1/2012 3:18 PM Page 232 Τεχνική περιγραφή Φ/Β σταθμού Η παρούσα προμελέτη αφορά στη δημιουργία μιας μονάδας παραγωγής ηλεκτρικής ενέργειας σε δώμα, ισχύος αιχμής 9,80 kwp. τόχος της παρούσας προμελέτης είναι να προσδιοριστεί η παραγωγική δυναμικότητα του έργου και η απόδοση της επένδυσης. το πλαίσιο αυτό γίνεται αναφορά στις βασικές αρχές σχεδιασμού και στην τεχνική περιγραφή.ο Φ/Β σταθμός που θα κατασκευαστεί, θα είναι ονομαστικής ισχύος 9,80 kwp, τύπου grid connected (διασυνδεδεμένος με το δίκτυο ΔΕΗ) και θα είναι πλήρης, αποτελούμενος από 40 γεννήτριες των 245 Wp, ομαδοποιημένες σε δύο (2) στοιχειοσειρές (strings) των 20 γεννητριών η καθεμία. Θα περιλαμβάνει 1 μετατροπέα τάσεως (inverter) ονομαστικής ισχύος εξόδου 10,0 kw. Θα περιλαμβάνει όλες τις απαιτούμενες ηλεκτρολογικές εγκαταστάσεις DC/AC, με τις αντίστοιχες καλωδιώσεις, πίνακες και μέσα ζεύξης και προστασίας, τις γειώσεις και ισοδυναμικές συνδέσεις, το σύστημα τηλεελέγχου και κα-ταγραφής δεδομένων (remote monitoring) και το γενικό πίνακα σύνδεσης με ΔΕΗ στη Χαμηλή Τάση. ΠΙΝΑΚΕ ΑΠΟΔΟ Η ΚΑΤΑΛΟΓΟ ΕΛΕΓΧΟΥ New simulation variant, Customized table GlobHor kwh/m2 Earray kwh January February March April May June July August September October November December 66,0 74,0 104,0 147,0 182,0 201,0 213,0 200,0 155,0 106,0 66,0 52, Year 1.566, Hd: Μέσο ποσό της καθημερινής ακτινοβολία που παραλαμβάνεται ανά από τα πάνελς ανά τετραγωνικό μέτρο (kwh/m2) GlobHor: Μέσο μηνιαίο ποσό της ηλιακής ακτινοβολίας του συστήματος που παραλαμβάνεται από τα πάνελ ανά τετραγωνικό μέτρο (kwh/m2) Προσφερόμενος εξοπλισμός i. Φ/Β ΓΕΝΝΗΤΡΙΕ Είδος:... Μονοκρυσταλλικά Panel Πυριτίου Κατασκευαστής:... Solar Fabrik Γερμανίας Τύπος:... Premium L mono Ονομαστική Ισχύς (Pmpp): Wp Μέγιστη Τάση υστήματος: V Διαστάσεις: Χ 998 mm Βάρος: kg ii. ΜΕΤΑΤΡΟΠΕΙ ΤΑ ΕΩ (INVERTERS) Κατασκευαστής:...REFUSOL Γερμανίας Τύπος:...REFUSOL 010K Ονομαστική Ισχύς Εξόδου:...10,0 kw iii. Υ ΤΗΜΑ ΤΗΡΙΞΗ Φ/Β ΓΕΝΝΗΤΡΙΩΝ Έδραση του υστήματος:... Κατόπιν διερεύνησης συνθηκών Μεταλλικές βάσης στήριξης:...αλουμινίου εταιρείας Alumil iv. ΗΛΕΚΤΡΟΛΟΓΙΚΕ ΕΓΚΑΤΑ ΤΑ ΕΙ Καλώδια DC:... OLFLEX XLR LappGroup Γερμανίας Καλώδια AC:... NYY,... CABLEL ΕΛΛΗΝΙΚΑ ΚΑΛΩΔΙΑ Α.Ε., NEXANS Ηλεκτρολογικό υλικό πινάκων:... ΑΒΒ Κατασκευή ηλεκτρικών πινάκων:... SELLER ΕΛΛΑ ΑΒΕΕ υστήματα προστασίας έναντι κρουστικών υπερτάσεων :... DEHN,ABB 232

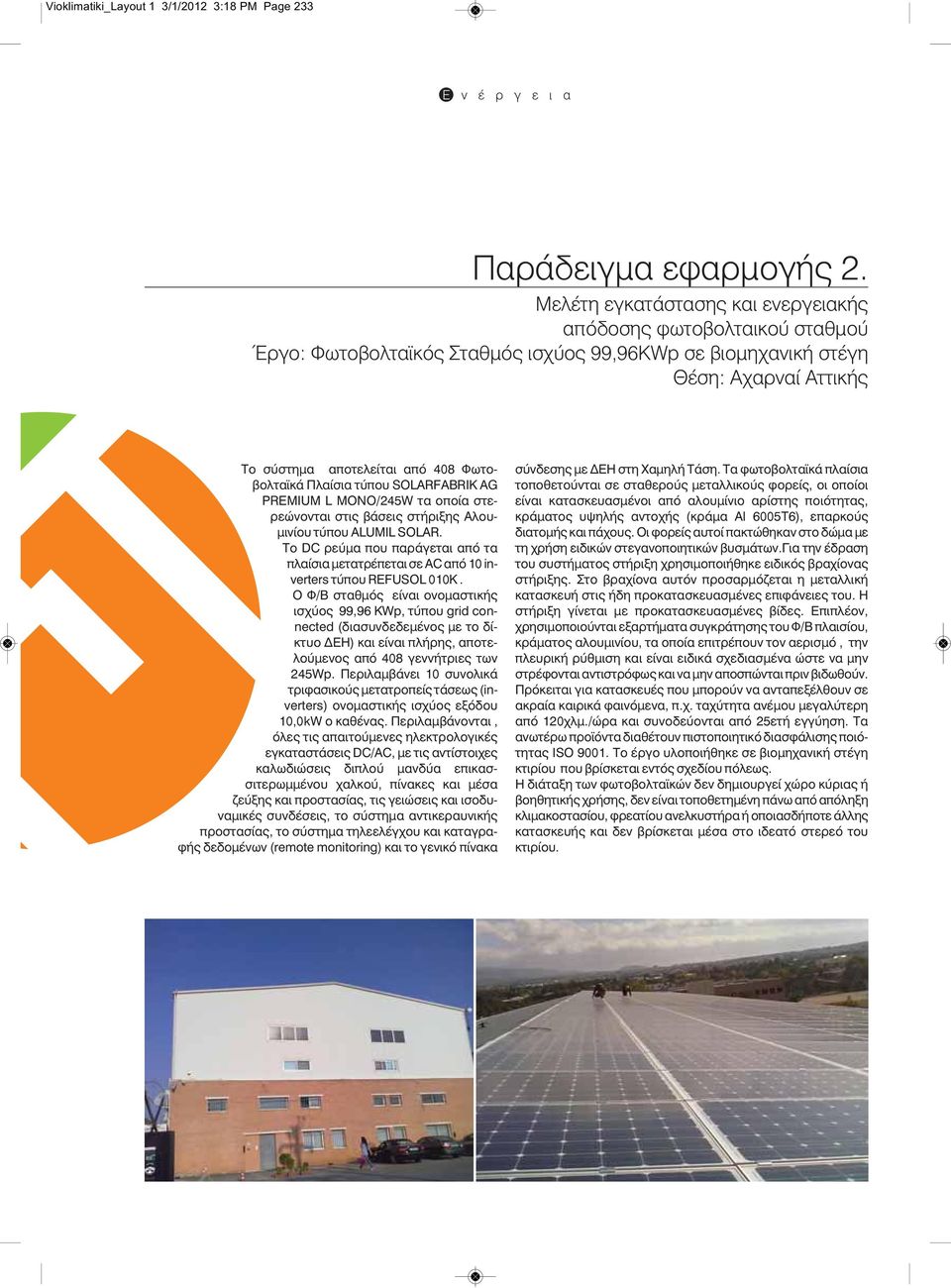

6 Vioklimatiki_Layout 1 3/1/2012 3:18 PM Page 233 Ε ν έ ρ γ ε ι α Παράδειγμα εφαρμογής 2. Μελέτη εγκατάστασης και ενεργειακής απόδοσης φωτοβολταικού σταθμού Έργο: Φωτοβολταϊκός ταθμός ισχύος 99,96KWp σε βιομηχανική στέγη Θέση: Αχαρναί Αττικής Τo σύστημα αποτελείται από 408 Φωτοβολταϊκά Πλαίσια τύπου SOLARFABRIK AG PREMIUM L MONO/245W τα οποία στερεώνονται στις βάσεις στήριξης Αλουμινίου τύπου ALUMIL SOLAR. To DC ρεύμα που παράγεται από τα πλαίσια μετατρέπεται σε AC από 10 inverters τύπου REFUSOL 010K. Ο Φ/Β σταθμός είναι ονομαστικής ισχύος 99,96 KWp, τύπου grid connected (διασυνδεδεμένος με το δίκτυο ΔΕΗ) και είναι πλήρης, αποτελούμενος από 408 γεννήτριες των 245Wp. Περιλαμβάνει 10 συνολικά τριφασικούς μετατροπείς τάσεως (inverters) ονομαστικής ισχύος εξόδου 10,0kW ο καθένας. Περιλαμβάνονται, όλες τις απαιτούμενες ηλεκτρολογικές εγκαταστάσεις DC/AC, με τις αντίστοιχες καλωδιώσεις διπλού μανδύα επικασσιτερωμμένου χαλκού, πίνακες και μέσα ζεύξης και προστασίας, τις γειώσεις και ισοδυναμικές συνδέσεις, το σύστημα αντικεραυνικής προστασίας, το σύστημα τηλεελέγχου και καταγραφής δεδομένων (remote monitoring) και το γενικό πίνακα σύνδεσης με ΔΕΗ στη Χαμηλή Τάση. Τα φωτοβολταϊκά πλαίσια τοποθετούνται σε σταθερούς μεταλλικούς φορείς, οι οποίοι είναι κατασκευασμένοι από αλουμίνιο αρίστης ποιότητας, κράματος υψηλής αντοχής (κράμα Al 6005T6), επαρκούς διατομής και πάχους. Οι φορείς αυτοί πακτώθηκαν στο δώμα με τη χρήση ειδικών στεγανοποιητικών βυσμάτων.για την έδραση του συστήματος στήριξη χρησιμοποιήθηκε ειδικός βραχίονας στήριξης. το βραχίονα αυτόν προσαρμόζεται η μεταλλική κατασκευή στις ήδη προκατασκευασμένες επιφάνειες του. Η στήριξη γίνεται με προκατασκευασμένες βίδες. Επιπλέον, χρησιμοποιούνται εξαρτήματα συγκράτησης του Φ/Β πλαισίου, κράματος αλουμινίου, τα οποία επιτρέπουν τον αερισμό, την πλευρική ρύθμιση και είναι ειδικά σχεδιασμένα ώστε να μην στρέφονται αντιστρόφως και να μην αποσπώνται πριν βιδωθούν. Πρόκειται για κατασκευές που μπορούν να ανταπεξέλθουν σε ακραία καιρικά φαινόμενα, π.χ. ταχύτητα ανέμου μεγαλύτερη από 120χλμ./ώρα και συνοδεύονται από 25ετή εγγύηση. Τα ανωτέρω προϊόντα διαθέτουν πιστοποιητικό διασφάλισης ποιότητας ISO Το έργο υλοποιήθηκε σε βιομηχανική στέγη κτιρίου που βρίσκεται εντός σχεδίου πόλεως. Η διάταξη των φωτοβολταϊκών δεν δημιουργεί χώρο κύριας ή βοηθητικής χρήσης, δεν είναι τοποθετημένη πάνω από απόληξη κλιμακοστασίου, φρεατίου ανελκυστήρα ή οποιασδήποτε άλλης κατασκευής και δεν βρίσκεται μέσα στο ιδεατό στερεό του κτιρίου.

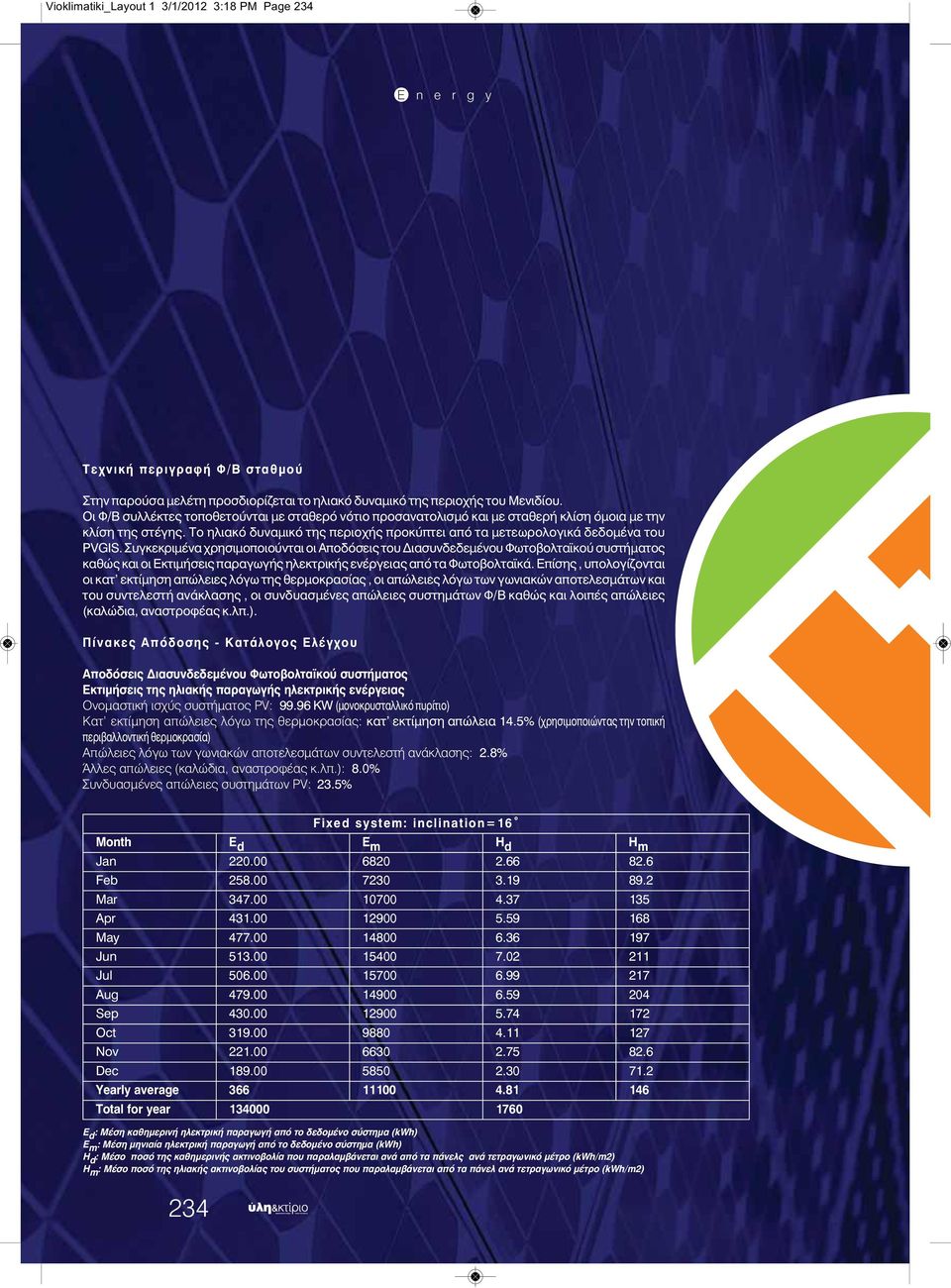

7 Vioklimatiki_Layout 1 3/1/2012 3:18 PM Page 234 Τεχνική περιγραφή Φ/Β σταθμού την παρούσα μελέτη προσδιορίζεται το ηλιακό δυναμικό της περιοχής του Μενιδίου. Οι Φ/Β συλλέκτες τοποθετούνται με σταθερό νότιο προσανατολισμό και με σταθερή κλίση όμοια με την κλίση της στέγης. Το ηλιακό δυναμικό της περιοχής προκύπτει από τα μετεωρολογικά δεδομένα του PVGIS. υγκεκριμένα χρησιμοποιούνται οι Αποδόσεις του Διασυνδεδεμένου Φωτοβολταϊκού συστήματος καθώς και οι Εκτιμήσεις παραγωγής ηλεκτρικής ενέργειας από τα Φωτοβολταϊκά. Επίσης, υπολογίζονται οι κατ' εκτίμηση απώλειες λόγω της θερμοκρασίας, οι απώλειες λόγω των γωνιακών αποτελεσμάτων και του συντελεστή ανάκλασης, οι συνδυασμένες απώλειες συστημάτων Φ/Β καθώς και λοιπές απώλειες (καλώδια, αναστροφέας κ.λπ.). Πίνακες Απόδοσης - Κατάλογος Ελέγχου Αποδόσεις Διασυνδεδεμένου Φωτοβολταϊκού συστήματος Εκτιμήσεις της ηλιακής παραγωγής ηλεκτρικής ενέργειας Ονομαστική ισχύς συστήματος PV: KW (μονοκρυσταλλικό πυρίτιο) Κατ' εκτίμηση απώλειες λόγω της θερμοκρασίας: κατ' εκτίμηση απώλεια 14.5% (χρησιμοποιώντας την τοπική περιβαλλοντική θερμοκρασία) Απώλειες λόγω των γωνιακών αποτελεσμάτων συντελεστή ανάκλασης: 2.8% Άλλες απώλειες (καλώδια, αναστροφέας κ.λπ.): 8.0% υνδυασμένες απώλειες συστημάτων PV: 23.5% Fixed system: inclination=16 Month E d E m H d H m Jan Feb Mar Apr May Jun Jul Aug Sep Oct Nov Dec Yearly average Total for year Ε d : Μέση καθημερινή ηλεκτρική παραγωγή από το δεδομένο σύστημα (kwh) E m : Μέση μηνιαία ηλεκτρική παραγωγή από το δεδομένο σύστημα (kwh) H d : Μέσο ποσό της καθημερινής ακτινοβολία που παραλαμβάνεται ανά από τα πάνελς ανά τετραγωνικό μέτρο (kwh/m2) H m : Μέσο ποσό της ηλιακής ακτινοβολίας του συστήματος που παραλαμβάνεται από τα πάνελ ανά τετραγωνικό μέτρο (kwh/m2) 234

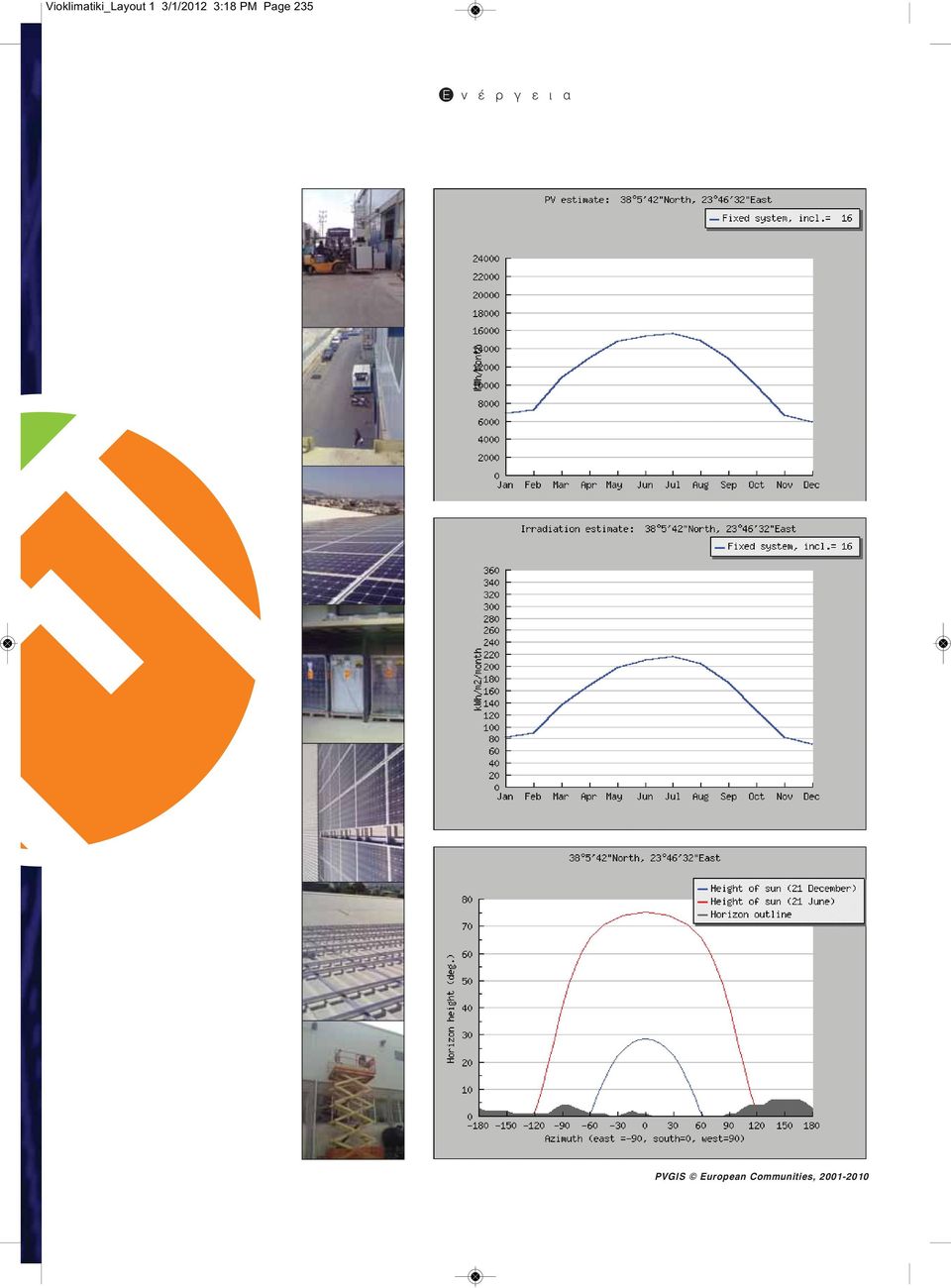

8 Vioklimatiki_Layout 1 3/1/2012 3:18 PM Page 235 Ε ν έ ρ γ ε ι α PVGIS European Communities,

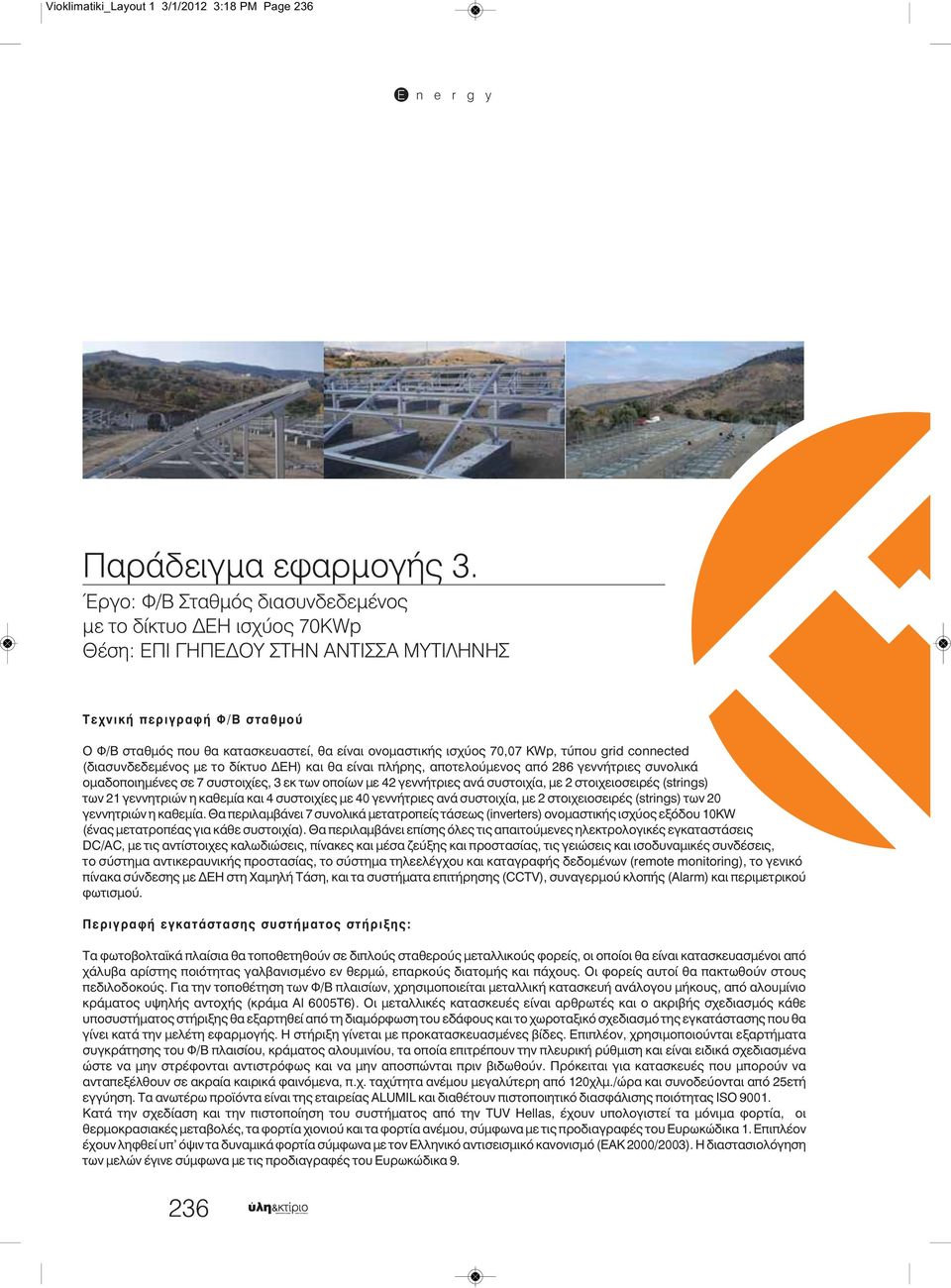

9 Vioklimatiki_Layout 1 3/1/2012 3:18 PM Page 236 Παράδειγμα εφαρμογής 3. Έργο: Φ/Β ταθμός διασυνδεδεμένος με το δίκτυο ΔΕΗ ισχύος 70KWp Θέση: ΕΠΙ ΓΗΠΕΔΟΥ ΤΗΝ ΑΝΤΙ Α ΜΥΤΙΛΗΝΗ Τεχνική περιγραφή Φ/Β σταθμού Ο Φ/Β σταθμός που θα κατασκευαστεί, θα είναι ονομαστικής ισχύος 70,07 KWp, τύπου grid connected (διασυνδεδεμένος με το δίκτυο ΔΕΗ) και θα είναι πλήρης, αποτελούμενος από 286 γεννήτριες συνολικά ομαδοποιημένες σε 7 συστοιχίες, 3 εκ των οποίων με 42 γεννήτριες ανά συστοιχία, με 2 στοιχειοσειρές (strings) των 21 γεννητριών η καθεμία και 4 συστοιχίες με 40 γεννήτριες ανά συστοιχία, με 2 στοιχειοσειρές (strings) των 20 γεννητριών η καθεμία. Θα περιλαμβάνει 7 συνολικά μετατροπείς τάσεως (inverters) ονομαστικής ισχύος εξόδου 10KW (ένας μετατροπέας για κάθε συστοιχία). Θα περιλαμβάνει επίσης όλες τις απαιτούμενες ηλεκτρολογικές εγκαταστάσεις DC/AC, με τις αντίστοιχες καλωδιώσεις, πίνακες και μέσα ζεύξης και προστασίας, τις γειώσεις και ισοδυναμικές συνδέσεις, το σύστημα αντικεραυνικής προστασίας, το σύστημα τηλεελέγχου και καταγραφής δεδομένων (remote monitoring), το γενικό πίνακα σύνδεσης με ΔΕΗ στη Χαμηλή Τάση, και τα συστήματα επιτήρησης (CCTV), συναγερμού κλοπής (Alarm) και περιμετρικού φωτισμού. Περιγραφή εγκατάστασης συστήματος στήριξης: Τα φωτοβολταϊκά πλαίσια θα τοποθετηθούν σε διπλούς σταθερούς μεταλλικούς φορείς, οι οποίοι θα είναι κατασκευασμένοι από χάλυβα αρίστης ποιότητας γαλβανισμένο εν θερμώ, επαρκούς διατομής και πάχους. Οι φορείς αυτοί θα πακτωθούν στους πεδιλοδοκούς. Για την τοποθέτηση των Φ/Β πλαισίων, χρησιμοποιείται μεταλλική κατασκευή ανάλογου μήκους, από αλουμίνιο κράματος υψηλής αντοχής (κράμα Al 6005T6). Οι μεταλλικές κατασκευές είναι αρθρωτές και o ακριβής σχεδιασμός κάθε υποσυστήματος στήριξης θα εξαρτηθεί από τη διαμόρφωση του εδάφους και το χωροταξικό σχεδιασμό της εγκατάστασης που θα γίνει κατά την μελέτη εφαρμογής. Η στήριξη γίνεται με προκατασκευασμένες βίδες. Επιπλέον, χρησιμοποιούνται εξαρτήματα συγκράτησης του Φ/Β πλαισίου, κράματος αλουμινίου, τα οποία επιτρέπουν την πλευρική ρύθμιση και είναι ειδικά σχεδιασμένα ώστε να μην στρέφονται αντιστρόφως και να μην αποσπώνται πριν βιδωθούν. Πρόκειται για κατασκευές που μπορούν να ανταπεξέλθουν σε ακραία καιρικά φαινόμενα, π.χ. ταχύτητα ανέμου μεγαλύτερη από 120χλμ./ώρα και συνοδεύονται από 25ετή εγγύηση. Τα ανωτέρω προϊόντα είναι της εταιρείας ΑLUMIL και διαθέτουν πιστοποιητικό διασφάλισης ποιότητας ISO Κατά την σχεδίαση και την πιστοποίηση του συστήματος από την TUV Hellas, έχουν υπολογιστεί τα μόνιμα φορτία, οι θερμοκρασιακές μεταβολές, τα φορτία χιονιού και τα φορτία ανέμου, σύμφωνα με τις προδιαγραφές του Ευρωκώδικα 1. Επιπλέον έχουν ληφθεί υπ όψιν τα δυναμικά φορτία σύμφωνα με τον Ελληνικό αντισεισμικό κανονισμό (ΕΑΚ 2000/2003). Η διαστασιολόγηση των μελών έγινε σύμφωνα με τις προδιαγραφές του Ευρωκώδικα

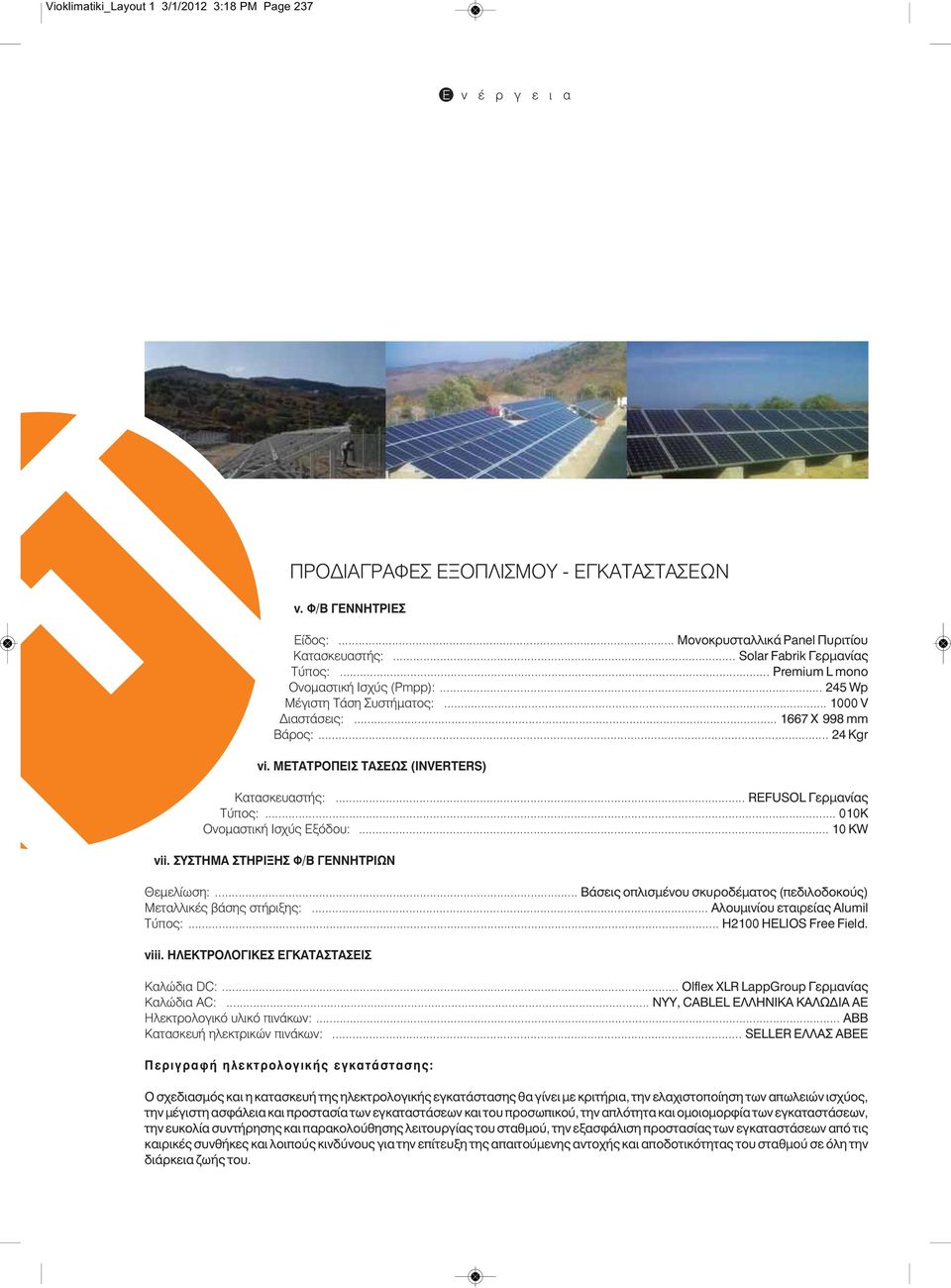

10 Vioklimatiki_Layout 1 3/1/2012 3:18 PM Page 237 Ε ν έ ρ γ ε ι α ΠΡΟΔΙΑΓΡΑΦΕ ΕΞΟΠΛΙ ΜΟΥ - ΕΓΚΑΤΑ ΤΑ ΕΩΝ v. Φ/Β ΓΕΝΝΗΤΡΙΕ Είδος:... Μονοκρυσταλλικά Panel Πυριτίου Κατασκευαστής:... Solar Fabrik Γερμανίας Τύπος:... Premium L mono Ονομαστική Ισχύς (Pmpp): Wp Μέγιστη Τάση υστήματος: V Διαστάσεις: Χ 998 mm Βάρος: Kgr vi. ΜΕΤΑΤΡΟΠΕΙ ΤΑ ΕΩ (INVERTERS) Κατασκευαστής:... RΕFUSOL Γερμανίας Τύπος: K Ονομαστική Ισχύς Εξόδου: KW vii. Υ ΤΗΜΑ ΤΗΡΙΞΗ Φ/Β ΓΕΝΝΗΤΡΙΩΝ Θεμελίωση:... Βάσεις οπλισμένου σκυροδέματος (πεδιλοδοκούς) Μεταλλικές βάσης στήριξης:... Αλουμινίου εταιρείας Alumil Τύπος:... H2100 HELIOS Free Field. viii. ΗΛΕΚΤΡΟΛΟΓΙΚΕ ΕΓΚΑΤΑ ΤΑ ΕΙ Καλώδια DC:... Olflex XLR LappGroup Γερμανίας Καλώδια AC:... NYY, CABLEL ΕΛΛΗΝΙΚΑ ΚΑΛΩΔΙΑ ΑΕ Ηλεκτρολογικό υλικό πινάκων:... ΑΒΒ Κατασκευή ηλεκτρικών πινάκων:... SELLER ΕΛΛΑ ΑΒΕΕ Περιγραφή ηλεκτρολογικής εγκατάστασης: Ο σχεδιασμός και η κατασκευή της ηλεκτρολογικής εγκατάστασης θα γίνει με κριτήρια, την ελαχιστοποίηση των απωλειών ισχύος, την μέγιστη ασφάλεια και προστασία των εγκαταστάσεων και του προσωπικού, την απλότητα και ομοιομορφία των εγκαταστάσεων, την ευκολία συντήρησης και παρακολούθησης λειτουργίας του σταθμού, την εξασφάλιση προστασίας των εγκαταστάσεων από τις καιρικές συνθήκες και λοιπούς κινδύνους για την επίτευξη της απαιτούμενης αντοχής και αποδοτικότητας του σταθμού σε όλη την διάρκεια ζωής του.
