KATALÓG PRODUKTOV 2016/17

Transcript

1 KATALÓG PRODUKTOV 2016/17

2 OBSAH ONDULINE CLASSIC a BASE Technické parametre... 4 Montážny návod... 5 Montáž doplnkov... 6 Doplnky, príslušenstvo... 7 ONDUVILLA Technické parametre... 8 Montážny návod... 9 ONDUCLAIR Onduclair PC (polykarbonát) Onduclair PVC Polyester (sklolaminát) Doplnky, montážny návod FLASHING BAND Flashing Band BARDOLINE Bardoline PRO S Bardoline PRO Bardofix Bardoline TOP Bardoline Classic Príslušenstvo, doplnky, montážny návod

3 OBSAH BITULINE Pergola Roof Bituline GV 40 Mineral Bituline GV ONDUTISS Parotesné fólie BARRIER Parotesné fólie BARRIER REFLEX ONDUTISS Vysoko paropriepustné fólie AIR Paropriepustné fólie Cold FONDALINE Fondaline 400, Fondaline Drain, Render, Foam Fondaline F

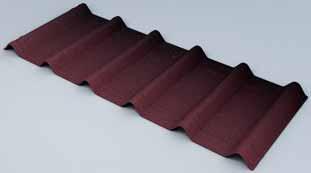

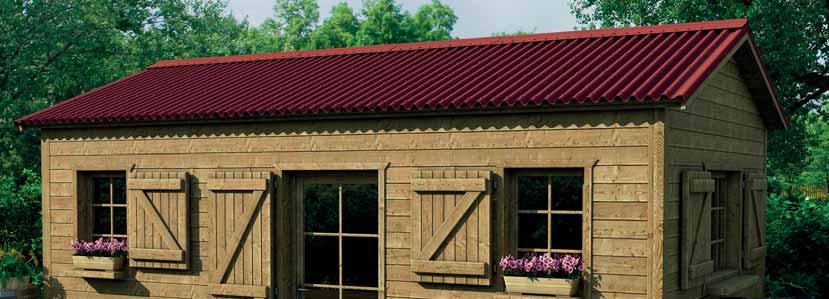

4 ONDULINE CLASSIC STREŠNÁ A OBKLADOVÁ KRYTINA ONDULINE BASE STREŠNÁ A OBKLADOVÁ KRYTINA + VODONEPRIEPUSTNOSŤ 15 ROKOV Z Á R U A K STOP + VODONEPRIEPUSTNOSŤ 10 ROKOV Z Á R U A K STOP Ľahká strešná kry na vyrábaná z organických vlákien, nasýtená bitúmenom a tvarovaná tlakom pri vysokej teplote do tvaru vlnitých dosiek. Vhodná pre použi e ako strešná kry na na rôzne typy konštrukcií. Ľahká strešná kry na vyrábaná z organických vlákien, nasýtených bituménom a tvarovaných tlakom pri vysokej teplote do tvaru vlnitých dosiek. Vhodná pre hobby použi e na jednoduché typy konštrukcií ako sú altánky, záhradné domčeky, prístrešky a pod. ORIGINÁLNA KVALITA Technické parametre CLASSIC Technické parametre BASE Dĺžka Šírka Hrúbka Hmotnosť dosky Výška vlny Šírka vlny Užitočná šírka Váha na / m mm 950 mm 3,0 mm 6,5 kg 38 mm 95 mm mm (podľa presahu) 3,5 kg Dĺžka Šírka Hrúbka Hmotnosť dosky Výška vlny Šírka vlny Užitočná šírka Váha na / m mm 855 mm 2,6 mm 5,1 kg 38 mm 95 mm 760 mm 3 kg Farby CLASSIC a Base: červená čierna hnedá zelená Montážny návod Pri montáži krytiny je nutné dodržiavať montážny návod výrobcu (podmienka záruky), predovšetkým je nutné dodržať rozostup lát, presahy dosiek, počet a rozmiestnenie klincov. Pri určovaní latovania, prierezu kontralát a lát je vždy nutné zohľadniť plochu strechy, účel objektu, rozostup krokiev, miestne klimatické podmienky (vyššia snehová oblasť) atď. V sťažených podmienkach je nutné latovanie zhustiť, aby nedošlo k deformácií krytiny. Dostatočné odvetranie strešného plášťa pri odkvape, v ploche a hrebeni odporúčame zabezpečiť pomocou kontralát, lát a systémových vetracích prvkov. Z dôvodu možného vzniku kondenzácie odporúčame pod krytinu položiť poistnú hydroizolačnú fóliu podľa skladby strešného plášťa. Strešná konštrukcia, skladba strešného plášťa, riešenie vetrania a počet vetracích prvkov musí zodpovedať STN Navrhovanie striech a musí byť overený tepelným výpočtom STN Tepelná ochrana budov a musí byť v súlade s ďalšími platnými normami a predpismi. V prípade nejasnosti kontaktujte pred montážou naše technické oddelenie. 4

5 Latovanie a kotvenie CLASSIC Sklon nad 5 stupňov Sklon strechy 5-10 (9%-17%) Nosná konštrukcia: latovanie max 280 mm Krycia plocha Onduline: 1,29 m 2 Max. zaťaženie: 200 kg/m 2 Sklon nad 10 stupňov Sklon strechy (17%-27%) Nosná konštrukcia: latovanie max. 450 mm Krycia plocha dosky: 1,53 m 2 Max. zaťaženie: 160kg/m 2 Sklon nad 15 stupňov Sklon strechy nad 15 (nad 27%) Nosná konštrukcia: latovanie max. 610 mm Krycia plocha dosky: 1,57 m 2 Max. zaťaženie: 120kg/m 2 max. 70 mm 280 mm 280 mm 280 mm 280 mm 280 mm max. 70 mm 450 mm 450 mm 450 mm max. 70 mm 610 mm 610 mm 610 mm Presah koncovej časti CLASSIC Bočný presah CLASSIC Latovanie a kotvenie BASE Presah koncovej časti BASE Bočný presah BASE max. 70 mm max. 450 mm max. 450 mm max. 450 mm Minimálny sklon montáže: 12 (20%) Nosná koštrukcia: latovanie max. 450 mm Úžitková plocha dosky: 1,37 m 2 MINIMÁLNE 18 KLINCOV NA DOSKU! Rozmiestnenie krytiny Montáž krytiny prevádzajte proti smeru prevládajúcich vetrov a rozmiestňujte v poradí podľa zobrazenej schémy. Krytinu rozrežte pozdĺžne na polovicu a ukladajte tak, aby každá rada začínala v polovici šírky spodnej dosky (tzv. na väzbu). Vždy je nutné dodržať podľa sklonu minimálne pozdĺžne a bočné presahy dosiek Onduline. 5

6 Montáž hrebeňa Montáž hrebenáčov prevádzajte na hrebeňovú latu proti smeru prevládajúcich vetrov s presahom mm (podľa vyznačených prelisov, v prípade zhoršených klimatických podmienok je presah 220 mm). Minimálny presah hrebenáčov cez krytinu je 120 mm. V hrebeni nechajte medzi doskami vetraciu medzeru. Pod hrebenáč odporúčame použiť vetrací pás hrebeňa a nárožia. Na pripevnenie použite originálne klince Onduline (18 ks na hrebenáč), ktoré sa umiestňujú v mieste každej vlny. min mm 120 mm min. Montáž ostatných detailov a doplnkov UKONČENIE ŠTÍTU STRECHY Jednoduché ukončenie štítu je možné previesť zahnutím poslednej vlny cez bočnú latu. (viď obr.) UKONČENIE ŠTÍTU STRECHY Pre estetické ukončenie strechy sa najlepšie hodí originálna štítová lišta, ktorá sa dodáva vo farbe krytiny. Pre jej montáž musíte namontovať štítovú dosku UKONČENIE ŠTÍTU STRECHY Ukončenie štítu strechy alebo bočné napojenie na stenu je možné spraviť tiež klasickým klampiarskym spôsobom podľa platných noriem a pravidiel. VETRACÍ PRUH Pripevňuje sa na prvú odkvapovú latu. Zamedzuje prieniku vtáctva pod krytinu a zároveň umožňuje voľné prúdenie vzduchu pod krytinou. ODKVAPOVÝ LEM Odkvapový lem sa používa pri menších presahoch dosiek pri odkvape alebo pri nízkom sklone strechy. UKONČENIE PULTOVEJ HRANY Na ukončenie pultovej hrany je možné použiť hrebenáč, štítovú lištu alebo ju je možné ukončiť klampiarskym spôsobom. V prípade utesnenia pultu použite na odvetranie originálny vetrací prvok. DETAIL NÁROŽIA STRECHY Nárožie pripevnite pred montážou hrebeňa. Osaďte podperné dosky a lemovacie laty. Položte a orežte dosky. Nárožie prekryte hrebeňovým dielom, zaistite dostatočné odvetranie. NAPOJENIE NA STENU Pre napojenie krytiny na stenu je možné použiť originálny tvarovací prvok, ktorý sa prekryje dilatačnou lištou. Detail je taktiež možné previesť klasickým klampiarskym spôsobom. STREŠNÉ OKNO je možné použiť k presvetleniu, vetraniu a výlezu na strechu. V krytine vyrežte otvor a v danej polohe pripevnite originálnymi klincami. Je vhodné pre nezateplené strechy. PRESVETLENIE STRECHY Na presvetlenie nezateplených priestorov môžete použiť dosky PVC alebo PC, ktoré majú rovnaký rozmer ako dosky Onduline. Presný montážny návod nájdete v samostatnom prospekte Onduclair. A C C B E D D D A = 500 mm B = 170 mm C = 360 mm D = 450 mm E = 610 mm mm DETAIL OBLÚKOVEJ STRECHY Minimálny polomer oblúkových konštrukcií pre montáž krytiny Onduline je 6 m. Montáž sa prevádza na vrchu konštrukcie s bočným presahom dosiek 2 vlny a premenlivými pozdĺžnymi presahmi a latovaním podľa sklonu strechy. V hornej časti je presah dosiek 500 mm, ďalej sa podľa sklonu strechy zmenšuje až na 170 mm. Latovanie sa v hornej časti odporúča v rozmedzí mm, na strmších sklonoch mm. Podrobné informácie o montáži oblúkových konštrukcií získate na technickom oddelení spoločnosti Onduline. ODVETRANIE KRYTINY Zaistite dostatočné vetracie otvory pri odkvape, v hrebeni a v ploche podľa platných noriem. V prípade utesnenia hrebeňa je nutné zaistiť vetranie pomocou prvku LV100C. (Ilustračné foto). ÚŽĽABIE Úžľabie sa prevádza bežným klasickým spôsobom podľa platných noriem a predpisov s prihliadnutím na polohu objektu, klimatickým podmienkam, sklon strechy a pod. Po stranách úžľabia sa namontuje klinové tesnenie. 6

7 Doplnky ŠTÍTOVÁ LIŠTA Je vyrobená z identického materiálu ako Onduline. Používa sa ako ľahké a estetické ukončenie štítu strechy. Dĺžka: mm, Užitočná dĺžka: mm, Šírka: 410 mm, Váha: 1,4 kg, Balenie: 20 ks v balíku. VETRACÍ PRUH Používa sa pri odkvape pod vlnu dosiek ako zábrana proti zalietavaniu vtákov alebo hmyzu do vetraného podstrešného priestoru. Dĺžka: mm, Váha: 5,25 kg jeden balík, Balenie: 50 ks v balíku. UNIVERZÁLNY TESNIACI PÁS Slúži k utesneniu priestoru na okrajoch úžľabia. Zamedzuje nafúknutiu vetrom hnaného prachového snehu, alebo zatečeniu pri prudkom daždi. Materiál: polyether, Dĺžka: mm, Šírka: 30 mm, Výška: 50 mm VLNOVÁ VÝPLŇ Je vyrobená zo sieťovaného penového polyetylénu a slúži k vyplneniu profilu vĺn. Vďaka novému tvaru dochádza k mikroventilácii aj pri uzatvorení jednotlivých vĺn. Jednotlivé diely je možné spájať pomocou zámkov, na konci prvku. Materiál je nenasiakavý, pevný a odolný poveternostným vplyvom. V prípade použitia tohto prvku je nutné zaistiť vetranie pomocou vetracích prvkov LV100C. Dĺžka: 870 mm, Balenie: 100 ks v krabici. NAPOJENIE NA STENU Koncový lem je vyrobený z polypropylénu a je určený k napojeniu zvislej steny na krytinu Onduline. Lem sa následne prekryje dilatačnou lištou (nie je v ponuke Onduline). Vhodný pre všetky sklony striech. Dĺžka: 846 mm (šírka pokrytá jednou doskou), Váha: 7,5 kg jeden balík 970 mm x 290 mm x 130 mm. Balenie: 25 ks v balíku STREŠNÉ OKNO Strešné okno slúži na presvetlenie pôdneho priestoru a ako výlez na strešnú plochu. Vhodné použitie pre nezateplenú strechu. Dĺžka základne: 890 mm, Šírka základne: 660 mm, Celková výška: 150 mm, Hrúbka: 3 mm, Priehľadná plocha: 360 x 420 mm STREŠNÝ KOMÍNOK HV 110 Sanitárny komínok pre odvetranie napr. kanalizácie, WC... Umožňuje vetranie v sklone Ku komínku je možné objednať adaptér a flexi napojenie s priemerom 100/70/50 mm. Dĺžka základne: 560 mm, Šírka základne: 370 mm (4 vlny) STREŠNÉ VETRANIE LV 100C Slúži pre odvetranie krytiny a podstrešného priestoru. Vetrák je profilovaný do tvaru dosiek čo umožňuje ľahké napojenie a zabudovanie do strešnej krytiny Onduline. Dĺžka: 500 mm, Šírka: 380 mm, Ventilačná plocha: LV 100C: mm 2 (cca 10 ks/100 m 2 ) ONDULINE ÚŽĽABIE Vhodné aj pre Onduvillu. Pripravené pre okamžité použitie. Vyznačené presahy pre preloženie. Flexibilné aj pod bodom mrazu. Rozmer: 2000 x 432 mm, Hrúbka: 2,8 mm, Výška vlny: 20 mm, Váha: 2,6 kg, Balenie: 8 ks, Farby: červená, hnedá, čierna, zelená HREBENÁČE Hrebenáče sú vyrábané s integrovanými prelismi určujúcimi vzájomné presahy. Pružnosť materiálu umožňuje použitie na všetky bežné sklony striech. Dĺžka: 1000 mm, Užitočná dĺžka: 860 mm 760 mm, Šírka: 500 mm, Váha: 1,4 kg, Balenie: 15 ks v balíku. 7 VRTACÍ VRUT Špeciálne vyvinutý vrtací vrut s driekom z tvrdenej ocele, ktorý má na špičke osadený vrták. Významne uľahčuje a urýchľuje montáž, odpadáva prípadné predvrtávanie. V prípade potreby je možné prvok doťahovať, alebo povoľovať v priebehu celej životnosti. Je určený ako do tvrdého dreva, tak aj do železa. Vrut má špeciálny nízky profil hlavy a podložky pre dokonalý estetický výsledok. Plast je odolný voči UV žiareniu. Dĺžka: 60 mm, Závit: 35 mm, Priemer drieku: 3,9 mm, Priemer hlavy: 16 mm, Balenie: 100 ks, Farba: červená, hnedá, zelená, čierna, terakota. PLASTOVÉ KLINCE Nový design krajší vzhľad Vašej strechy. Zmenšenie hlavy 18 mm priemer. Plastová hlava z polyethylenu - odolná s vysokou flexibilitou. Odolná voči UV žiareniu. Farba: čierna, červená, hnedá a zelená. Celková dĺžka: 65 mm, Priemer: 2,8 mm Balenie: 100 ks v sáčku alebo 400 ks v krabici. Pred ukotvením je nutné všetky plastové prvky prevŕtať.

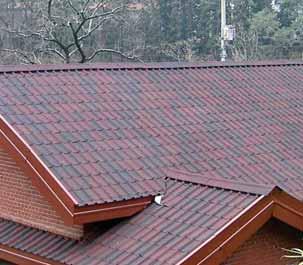

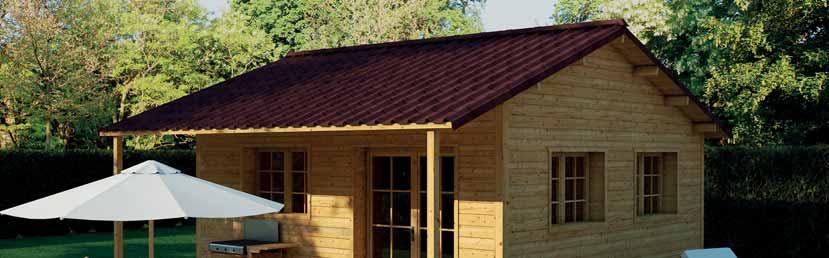

8 ONDUVILLA ASFALTOVÁ STREŠNÁ ŠKRIDLA Asfaltová strešná škridla ONDUVILLA svojím unikátnym riešením prináša úplne nové možnos pri Vašom výbere strešnej kry ny. Jej farebný a tvarový 3D efekt v mnohom pripomína klasické strešné škridle. Vďaka materiálu z ktorého je ONDUVILLA vyrobená je jej použi e možné na väčšinu striech. Technické parametre + VODONEPRIEPUSTNOSŤ 15 ROKOV Z Á R U A K STOP 107 cm 40 cm zaťaženie len 4,2 kg/m 2 Dĺžka 107 cm Šírka 40 cm Hrúbka 2,9 mm Výška vlny 38 mm Počet vĺn 6 Čistá krycia plocha 0,31 m 2 Hmotnosť škridle 1,3 kg Počet škridiel/m 2 3,23 Farby 3D tónovaná červená 3D tónovaná hnedá 3D tónovaná zelená čierna Doplnky PRESVETĽOVACIA ŠKRIDLA Dĺžka: 49,6 cm Šírka: 40 cm Materiál: polykarbonát HREBENÁČ ÚZKY: Dĺžka: 106 cm Užitočná dĺžka: 96 cm (prekrytie min. 10 cm) Šírka: 18,9 cm Použitie: pri sklone strechy PODHREBEŇOVÝ PRVOK: Dĺžka: 103 cm Šírka: 14 cm Použitie: pri sklone strechy Použitie len v kombinácii s úzkym hrebenáčom KONCOVÝ HREBENÁČ: Dĺžka: 105 cm Šírka: 19,4 cm Použitie: pri sklone strechy ZÁVETERNÁ LIŠTA: Dĺžka: 104 cm Užitočná dĺžka: 94 cm Výška štítu: 11,4 cm Šírka: 10,5 cm HREBENÁČ: Dĺžka: 90 cm Užitočná dĺžka: 75 cm (prekrytie min. 15 cm) Šírka: 50 cm Použitie: pri sklone strechy 9 17 a nad 30 ADAPTÉR PLAST : Slúži pre napojenie doplnkov z krytiny Onduline Dĺžka: 27,5 cm Šírka: 66 cm KLINCE s plastovou hlavičkou a protikoróznym pozinkovaným hrotom: Celková dĺžka: 65 mm Priemer: 2,8 mm VRTACÍ VRUT s driekom z tvrdenej ocele, ktorý ma na špici osadený vrták: Celková dĺžka: 60 mm Priemer: 3,9 mm 8

9 Ľahká montáž, ktorú zvládnete aj sami a to bez nárokov na nákladné vybavenie, neuveriteľne nízka hmotnosť sú hlavnými prednosťami tejto strešnej škridle. Pokiaľ k tomu pridáte hĺbkové prefarbenie, výhodné balenie, bezproblémovú dopravu a širokú škálu originálnych doplnkov, máte strešnú kry nu vhodnú nielen na rekonštrukcie, ale aj na nové strechy. MINIMÁLNY SKLON 9 15%, BEZPEČNÝ SKLON 17 30% * KOTVENIE X ( ) 30 ( 17 ) * Montáž na debnenie je možné iba pri nízkom sklone 9-17 a len na jednoduché typy nezateplených konštrukcií s voľným prúdením vzduchu pod kry nou (prístrešky, altánky a pod.) ROZMIESTNENIE KRYTINY Montáž kry ny začnite pri odkvape, max. presah cez odkvapovú hranu je 5 cm. Kry nu ukladajte pro smeru prevládajúcich vetrov. Prvú radu pripevnite klincami nad drážkou v uvedenom poradí. Ďalšiu šablónu rozrežte pozdĺžne na polovicu a následne montujte kry nu na celú strechu tak, aby každá druhá rada začínala v polovici spodnej šablóny (tzv. na väzbu). Pozdĺžny presah sa prevádza do vyznačených drážok (8 cm). Tmavým pruhom smerom hore 6 Polovica šablóny 3 5 3D effect Celá šablóna Polovica šablóny 4 Celá šablóna 2 Celá šablóna LATOVANIE, ODKVAP Prvá lata sa umiestňuje 27 cm od odkvapovej hrany, ďalej sa pokračuje v latovaní po 32 cm až k hrebeňu. 32cm 27cm Ďalšie rady sa kotvia do vrcholu vlny medzi drážky. Posunu e o pol rady Kotvenie kry ny sa prevádza do každej hornej vlny kry ny (medzi drážky) v stanovenom poradí s počtom 18 ks/m 2. Bočnú 6. vlnu (x) prikotvíte až po prekry ďalšou šablónou. DETAIL HREBEŇ NÁROŽIE Pri použi podhrebeňového prvku ukončite montáž tohto dielu cca 40 cm od styku hrebeňa - nárožia a pre dotesnenie priestoru pod hrebenáčom použite vetrací pás hrebeňa a nárožia. cca 40 cm podhrebeňový prvok vetrací pás hrebeňa a nárožia 1 Celá šablóna 5cm Prvá rada pri odkvape sa kotví nad drážky. vetrací pás nárožia Pozdĺžny presah Vetrací pruh PREVEDENIE HREBEŇA SKLON STRECHY okrajová š tová lišta vetracia medzera zrezaný podhrebeňový prvok okrajová š tová lišta SKLON STRECHY 9 17 A NAD 30 okrajová š tová lišta 1 Medzi poslednými radami pod hrebeňom je nutné ponechať vetraciu medzeru min. 5 cm. Š tovú lištu Onduvilla inštalujte pred 2 montážou hrebenáčov a podhrebeňového prvku. Na poslednú radu pri hrebeni sa inštaluje podhrebeňový prvok, ktorý sa v š te v prípade potreby odreže tak, aby bol ukončený zároveň so š tovou lištou Onduvilla. 1 Úzky hrebenáč je možné použiť len pri sklone strechy Pri nižšom alebo vyššom sklone sa použije štandardný hrebenáč bez použi a podhrebeňového prvku. Úzky hrebenáč bočný presah Koncový hrebenáč vetrací pás hrebeňa a nárožia standardný hrebenáč B bočný presah 3 Montáž podhrebeňového prvku a úzkeho hrebenáča sa prevádza rovnako ako kry na Onduvilla pro smeru prevládajúcich vetrov. 4 Presah hrebenáčov vymedzujú bočné drážky. Pred ukotvením je nutné všetky plastové prvky predvŕtať. Podrobný návod nájdete na Podmienkou záruky je montáž krytiny podľa návodu výrobcu, predovšetkým dodržania správneho rozostupu latí, presahy škridiel, počet a rozmiestnenie klincov. Dostatočné odvetranie strešného plášťa pri odkvape, v ploche a hrebeni odporúčame previesť pomocou kontralatí a systémových vetracích prvkov. V prípade zateplených striech odporúčame pod krytinu položiť difúznu fóliu ako poistnú hydroizolačnú vrstvu. Pokiaľ dôjde k utesneniu hrebeňa je nutné zaistiť vetranie pomocou systémových vetracích prvkov. Strešné konštrukcie, skladba strešného plášťa, riešenie vetrania a počet vetracích prvkov musí zodpovedať STN Navrhovanie striech a musí byť overený tepelným výpočtom STN Tepelná ochrana budov a musí byť v súlade so súvisiacimi predpismi a odporúčaním výrobcu. 9 Na ukončenie hrebeňa v š te strechy sa použije ukončovací hrebenáč. Pre lepšie prispôsobenie k sklonu strechy je v prípade potreby možné ukončovací hrebenáč po stranách zrezať. Hrebenáč sa kotví do každej vlny kry ny Onduvilla. 2 Pod štandardný hrebenáč sa použije vetrací pás hrebeňa a nárožia, ktorý chráni pred zafúknu m prachového snehu a pod. a zároveň umožňuje vďaka perforácii požadované odvetranie v hrebeni. Hrebenáče sa kotvia do každej vlny kry ny Onduvilla.

10 UV 10 ROKOV ONDUCLAIR PC MIMORIADNE ODOLNÉ PRESVETĽOVACIE DOSKY Presvetľovacie dosky Onduclair PC (polykarbonát) sú určené k zastrešeniu jednoduchých konštrukcií ako aj veľkých plôch hál, skladových objektov a pod. Vzhľadom k výborným mechanickým a úžitkovým vlastnos am je poskytovaná záruka 10 rokov. Dosky sú odolné voči bežnému krupobi u. Z Á R U A K Onduclair PC profily hrúbka 0,8 mm: Názov VLNA 95/38 TRAPÉZ 75/18 Dĺžka x šírka 2000 x 950 mm 2000 x 1100 mm, 3000 x 1100 mm Minimálny sklon 5 9 Min. kotviacich prvkov (ks/m 2 ) 8 10 Farby číra, bronz číra, bronz Klasifikácia reakcie na oheň podľa STN EN Použiteľnosť v teplotnom rozsahu B-s1,d0-30 C až +130 C B-s1,d0-30 C až +130 C Latovanie, presahy: Profil vlna 95/38 trapéz 75/18 Latovanie 5 15 max. 45 cm nad 15 max. 61 cm 9 15 max. 45 cm nad 15 max. 61 cm Bočné preloženie 2 vlny 2 trapézy Minimálny presah* *Podľa sklonu strechy je možné upravovať presah, vždy však odporúčame min. 20 cm. V prípade potreby kontaktujte technické oddelnie. Pri kombinácii s doskami Onduline je možný presah 17 cm pri sklone strechy nad

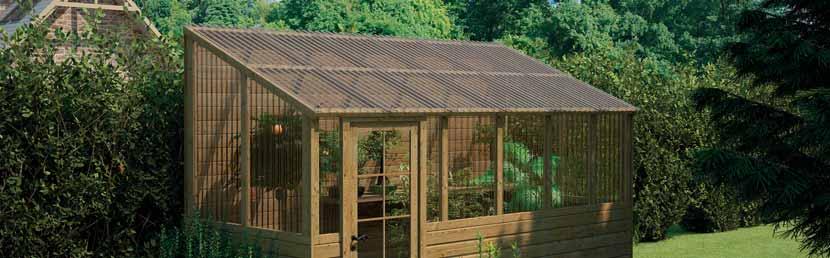

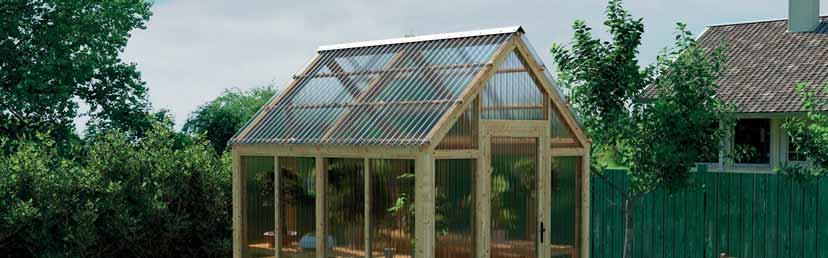

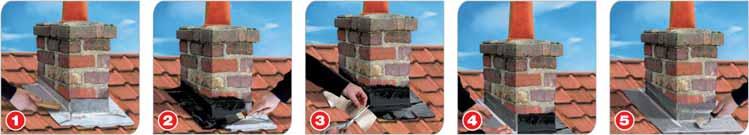

11 5 ROKOV ONDUCLAIR PVC PRESVETĽOVACIE DOSKY PRE HOBBY POUŽITIE Presvetľovacie dosky Onduclair PVC sú určené k zastrešeniu jednoduchých striech altánkov, pergol, zimných záhrad a pod. V prípade použi a profilu vlna Onduline je možná kombinácia s asfaltovými doskami Onduline. Pri montáži je nutné dodržať základné montážne pravidlá. Z Á UV R U A K Onduclair PVC profily hrúbky 1 mm: Názov VLNA 95/35 35 Latovanie, presahy: Profil vlna 95/35 Dĺžka x šírka 2000 x 950 mm Minimálny sklon montáže: 5 Min. kotviacich prvkov (ks/m 2 ) 8 Farby číra, bronz Klasifikácia reakcie na oheň podľa STN EN C-s3,d2 Použiteľnosť v teplotnom rozsahu max. do 60 C Latovanie Bočné preloženie Minimálny presah* 5 15 max. 45 cm nad 15 max. 61 cm * Podľa sklonu strechy je možné upravovať presah, vždy však odporúčame min. 20 cm. V prípade potreby kontaktujte technické oddelenie. V kombinácii s doskami Onduline je možný rovnaký presah 17 cm pri sklone strechy nad vlny POLYESTER SKLOLAMINÁTOVÉ DOSKY S OCHRANNOU GEL COAT UV 10 ROKOV Z Á R U A K PES profily: Názov VLNA A5 177/51 Latovanie, presahy: Profil vlna A5 177/51 Dĺžka x šírka 2500 x 920 mm Minimálny sklon montáže 5 Min. kotviacich prvkov (ks/m 2 ) 6 Farby priesvitná (PES), červená RAL 8012, šedá RAL 7012 (Onducolor) Klasifikácia reakcie na oheň podľa STN EN E Použiteľnosť v teplotnom rozsahu -30 C až +120 C Latovanie Bočné preloženie Minimálny presah* max. 76 cm 1/2 vlny *Podľa sklonu strechy je možné upravovať presah, vždy však odporúčame min. 20 cm. V prípade potreby kontaktujte technické oddelenie. 11

12 ONDUCLAIR DOPLNKY Kotviace prvky, základné montážne pravidlá VLNA 95/38 TRAPÉZ 70 75/18 VLNA A5 177/51 Sady sada = 25x skrutka 4,5 x 65 mm + dištančná podložka sada = 25x skrutka 4,5 x 45 mm + dištančná podložka + ochranná čiapočka sada = 25x skrutka 5,5 x 80 mm + dištančná podložka + ochranná čiapočka Minimálne 4 kotviace prvky na každú podpernú latu, vždy v 1., 3., 6. a 9. vlne Minimálne 5 kotviacich prvkov na každú podpernú latu vždy v 1., 2., 5., 8. a 12. vlne Minimálne 3 kotviace prvky na každú podpernú latu, vždy v 1., 3. a 5. vlne * Presné latovanie v závislosti na charaktere materiálu viď. PC strana 8, PVC strana 9, PES strana 10. Základné montážne pravidlá Pred montážou PVC a PC dosiek je nutné tmavý podklad (laty, dosky Onduline a pod.) oddeliť napr. svetlým polyetylénovým pásom, AL fóliou alebo natrieť bielou farbou. PC dosky nie sú kompa bilné s PVC a to vrátane plechových kry n s povrchovou úpravou na báze PVC. Presahy medzi týmito materiálmi musia byť opatrené tesniacou páskou (typu ALU-butyl poprípade iným ekvivalentom), čím sa zabráni kontaktu medzi týmito materiálmi, ktoré by mohlo viesť k chemickému poškodeniu. Pri použi s vlákno-cementovou kry nou je potrebné odstrániť vlákno-cementový prach pred samotnou montážou PC dosiek a to z dôvodu zabránenia alkalickej chemickej migrácii, ktoré by mohlo viesť k praskaniu a zhoršeniu mechanických vlastnos PC dosiek. PC dosky ukladajte nápisom this side up hore. Táto strana je ochránená špeciálnou vrstvou UV filtra. V miestach kotvenia predvŕtať otvory o 2mm väčším priemerom ako je kotviaci prvok a to do vrcholu vlny alebo rebra. V miestach kontaktu kry ny so š tom alebo stenou ponechať 30 mm dilatačnú medzeru. Vzdialenosť otvoru od konca dosky nesmie byť menšia ako 50 mm Podrobný montážny návod nájdete na Skladovanie a doprava Dosky Onduclair nesmú byť pri skladovaní a transporte vystavené priamemu slnečnému žiareniu! Pozor pri transporte v rozohriatom automobile. Dosky musia byť skladované vo vodorovnej polohe a oddelené od rovného podkladu (napr. hranolmi), uchovávané v eni a vo vetraných priestoroch, zakryté svetlou plachtou neprepúšťajúcou svetlo. 12

13 FLASHING BAND SAMOLEPIACA BUTYLOVÁ PÁSKA Samolepiaca butylová páska s hliníkovou povrchovou úpravou slúžiaca na utesnenie všetkých strešných detailov. 25% NOVINKA K dispozícii je 6 farebných variant: ONDULINE červená (RAL 8015) vysoká flexibilita Tehlovo červená (RAL 3013) Terraco a (RAL 8004) Čierna (RAL 9005) Hnedá (RAL 8019) Šedá (RAL 7021) Dĺžka (m) 2,5 Šírka (cm) 30 Hrúbka 100 μm Alu povrchu Lemovanie komína 13

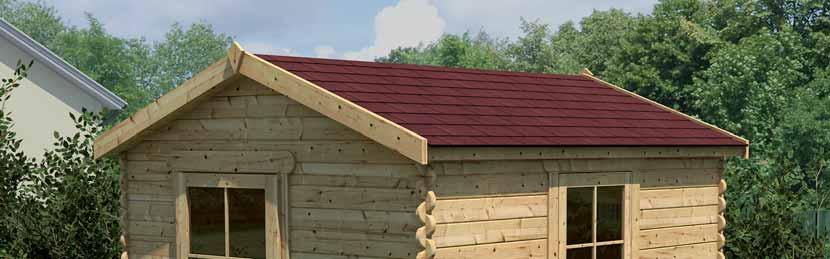

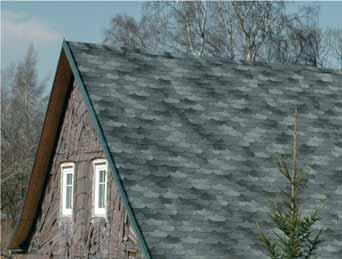

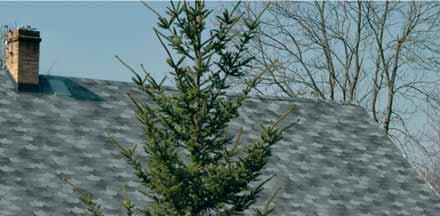

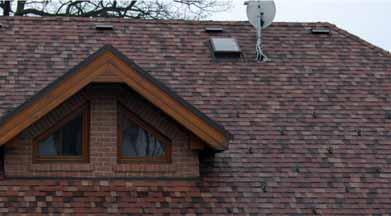

14 BARDOLINE PRO S 125 STREŠNÝ ASFALTOVÝ ŠINDEĽ Špičkový asfaltový strešný šindeľ s keramizovaným granulátom, určeným pre všetky typy strešných konštrukcií, vhodný predovšetkým tam, kde investor očakáva maximálnu kvalitu a dlhú životnosť. Široká škála tvarov a farieb dáva možnosť individuálnej voľby pre každého. Umožňuje zohľadniť všetko, čo nás pri výbere strešnej kry ny limituje, tvar, sklon, miesto realizácie, ale aj celkový výsledný efekt. Pri výrobe sa používa kvalitný venezuelský oxidovaný asfalt Ti-juana, ktorý zaisťuje vynikajúcu odolnosť voči UV žiareniu a zároveň dokáže dlhodobo odolávať pôsobením rozdielnych teplôt. Posyp, ktorý dáva šindľu finálny vzhľad je vyrobený z čadičového keramizovaného granulátu, ktorý je mimoriadne odolný voči pôsobeniu UV žiarenia a tým je zaistená dlhá farebná stálosť tohto strešného šindľa. VODONEPRIEPUSTNOSŤ 20 ROKOV Z Á R U A K STOP Typy profilov Bardoline PRO S125 Obdĺžnik 1000 mm 195 mm 145 mm 340 mm 001 červená 003 červená španielska 020 hnedá melírovaná 250 mm Hmotnosť: 10,7 kg/m 2 m 2 v balení: 3,05 = 21 šablón m 2 na palete: 158,6 Bezpečný sklon: (31 %) 060 čierna 061 bridlicová 070 zelená melírovaná Bardoline PRO S125 - Bobrovka 1000 mm 195 mm 340 mm 145 mm 006 červená tehlová 010 červená melírovaná 023 hnedá melírovaná 200 mm Hmotnosť: 10,7 kg/m 2 m 2 v balení: 3,05 = 21 šablón m 2 na palete: 158,6 Bezpečný sklon: (30 %) 061 bridlicová 070 zelená melírovaná 14

15 Typy profilov Bardoline PRO S125 - Hexagonál 1000 mm samolepiaci 194 mm 337 mm 143 mm 010 červená melírovaná 020 hnedá melírovaná 325 mm Hmotnosť: 9 kg/m 2 m 2 v balení: 3,45 = 24 šablón m 2 na palete: 179,4 Bezpečný sklon: (35 %) 061 šedá melírovaná 070 zelená melírovaná* Bardoline PRO S125 - Design samolepiaci 203 červená melírovaná 230 hnedá melírovaná* Hmotnosť: 9 kg/m 2 m 2 v balení: 3,45 = 24 šablón m 2 na palete: 179,4 Bezpečný sklon: (40 %) 254 šedá melírovaná* 274 zelená melírovaná* Bardoline PRO S125 - Opera 1000 mm 3D 194 mm 337 mm 104 an cká tehlová* 129 hnedý céder* 151 bridlicová tmavá* 143 mm Hmotnosť: 11,7 kg/m 2 m 2 v balení: 2,0 = 16 šablón m 2 na palete: 128 Bezpečný sklon: (35 %) 153 bridlicová svetlá* 156 zelený kameň* 167 tmavý kameň* Bardoline PRO S125 - Trapéz 1000 mm 195 mm 340 mm 004 červená melírovaná 061 bridlicová melírovaná 145 mm 325 mm Hmotnosť: 10,7 kg/m 2 m 2 v balení: 3,05 = 21 šablón m 2 na palete: 158,6 Bezpečný sklon: (25 %) Objednanie niektorých odtieňov je limitované minimálnym odberovým množstvom a termínom dodania. Technické informácie Hmotnosť sklenej vložky: 125 g/m 2 Reakcia na oheň podľa EN trieda E Reakcia na oheň podľa EN B roof (t1) 15

16 Typy profilov 20 ROKOV BARDOLINE PRO STREŠNÝ ASFALTOVÝ ŠINDEĽ Fantázii sa medze nekladú. BARDOLINE PRO, Vám prináša úplne nové možnos pri výbere tvarov a farieb. Pestrosť tohto výberu, vysoká kvalita a 3D vzhľad, Vám dávajú možnosť originálneho riešenia pri výbere Vašej budúcej strešnej kry ny. Bardoline PRO - Opera VODONEPRIEPUSTNOSŤ Z Á R U A K STOP 1000 mm 3D 194 mm 143 mm 337 mm 119 červená melírovaná 139 hnedá melírovaná Hmotnosť: 11 kg/m 2 m 2 v balení: 2,57 = 18 pásov m 2 na palete: 154,2 Bezpečný sklon: (35 %) Bardoline PRO - Design 160 tmavo šedá melírovaná 169 zelená melírovaná* samolepiaci 209 červená melírovaná* 239 hnedá melírovaná* Hmotnosť: 8,3 kg/m 2 m 2 v balení: 3,0 = 21 pásov m 2 na palete: 180 Bezpečný sklon: (40 %) Bardoline PRO - Hexagonál 269 šedá melírovaná* 279 zelená melírovaná* 325 mm 1000 mm samolepiaci 194 mm 337 mm 143 mm 209 červená melírovaná 239 hnedá melírovaná* Hmotnosť: 8,3 kg/m 2 m 2 v balení: 3,0 = 21 pásov m 2 na palete: 180 Bezpečný sklon: (35 %) 269 šedá melírovaná* 279 zelená melírovaná* Technické informácie Hmotnosť sklenej vložky: 100 g/m 2 Reakcia na oheň podľa EN Trieda E Reakcia na oheň podľa EN B roof (t1) 16

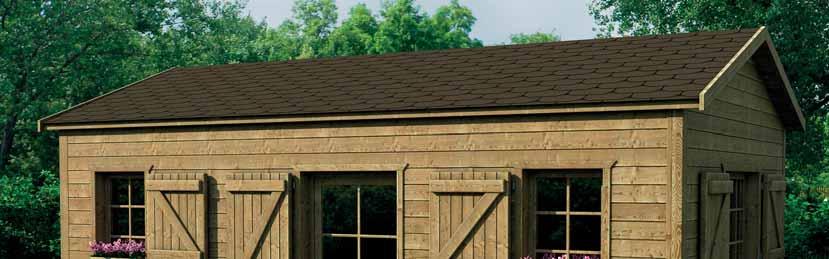

17 BARDOFIX STREŠNÝ ASFALTOVÝ ŠINDEĽ Typy profilov 10 ROKOV Typ, ktorý vyniká svojím zaujímavým technickým riešením. Na spodnej strane sa nachádza veľká thermoadhezívna plocha, ktorá zabezpečí dokonalé spojenie jednotlivých šablón. Bardofix obdĺžnik STOP VODONEPRIEPUSTNOSŤ Z Á R U A K mm samolepiaci 195 mm 340 mm 013 červená mix 032 hnedá mix 242 mm Ochranná fólia zo spodnej strany sa musí pri montáži odstrániť. 065 šedá mix* 078 zelená mix* Bardofix - bobrovka mm samolepiaci 195 mm 340 mm 013 červená mix 032 hnedá mix 190 mm Ochranná fólia zo spodnej strany sa musí pri montáži odstrániť. Objednanie niektorých odtieňov je limitované minimálnym odberovým množstvom a termínom dodania. 065 šedá mix* 078 zelená mix* Technické informácie Zloženie: Oxidovaný asfalt Dĺžka: 1000 mm Šírka: 340 mm Hmotnosť obdĺžnik 9 kg/m 2 Hmotnosť bobrovka: 9 kg/m 2 Počet šablón v balení: 16 ks m 2 v balení: 2,32 m 2 na palete: 185,6 Reakcia na oheň podľa EN trieda E Reakcia na oheň podľa EN B roof (t1) 17

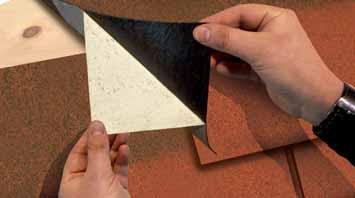

18 Typy profilov Bardoline TOP Obdĺžnik 10 ROKOV BARDOLINE TOP STREŠNÝ ASFALTOVÝ ŠINDEL Rada kvalitných šindľov s čadičovým keramizovaným posypom, vhodná na rôzne typy tvarov striech. Šindle so samolepiacou plochou, ktorá nahrádza klasické termobody. Ochranná fólia zo spodnej strany sa musí pri montáži odstrániť. Pri montáži je nutné miešať materiál z viac balení. BARDOLINE TOP má označenie CE a je vyrábaný v súlade s EN 544. VODONEPRIEPUSTNOSŤ Z Á R U A K STOP EN mm samolepiaci červená mix hnedá mix mm čierna mix zelená mix Bardoline TOP Bobrovka 333 mm samolepiaci červená mix hnedá mix mm Bardoline TOP Hexagonal čierna mix zelená mix 318 mm samolepiaci 1000 mm červená mix Technické informácie Zloženie: Oxidovaný asfalt Dĺžka: mm Šírka: obdĺžnik a bobrovka 333 mm, hexagonál 318 mm Hmotnosť: obdĺžnik a bobrovka 10 kg/m 2, hexagonál 9 kg/m 2 Bezpečný sklon: (31 %) Balenie: Počet šablón v balení: 21 ks m 2 v balení: 3 m 2 v palete: 108 Správanie pri vonkajšom požiari podľa EN B roof (t1) 18

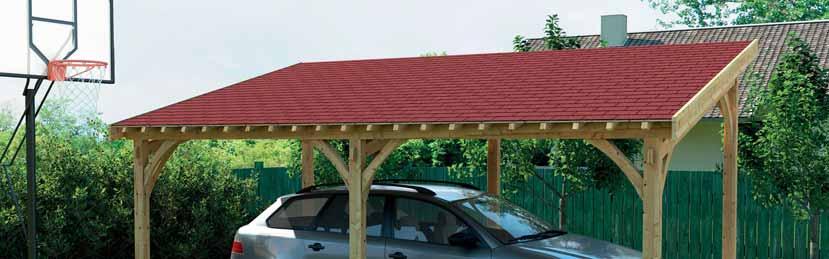

19 10 ROKOV BARDOLINE CLASSIC STREŠNÝ ASFALTOVÝ ŠINDEĽ Ekonomické riešenie pre všetky typy jednoduchých strešných konštrukcií, vhodný na všestranné použi e. VODONEPRIEPUSTNOSŤ Z Á R U A K STOP Typy profilov Bardoline Classic obdĺžnik mm 340 mm 013 červená mix 032 hnedá mix 145 mm 242 mm 065 šedá mix 078 zelený mix Bardoline Classic bobrovka mm 145 mm 340 mm 013 červená mix 032 hnedá mix 190 mm Bardoline Classic triangular 065 šedá mix 078 zelený mix 1000 mm 195 mm 340 mm 145 mm 013 červená mix 065 šedá mix 325 mm Technické informácie Zloženie: Oxidovaný asfalt Dĺžka: mm Šírka: 340 mm Hmotnosť: 9,5 kg/m 2 Bezpečný sklon: (31 %) Balenie: Počet pásov v balení: 21 ks m 2 v balení: 3,05 m 2 na palete: 158,6 Reakcia na oheň podľa EN Trieda F 19

20 BARDOLINE Príslušenstvo Areátor Standard (pre obdĺžnik a sklon nad 25 ) Aerator bobrovka (plech) barva: čierna a červenohneda Areátor bobrovka farba: hneda a čierna Klince krútené FeZn 20 mm, balenie 1 kg 28 mm, balenie 1 kg 28 mm, balenie 5 kg Strešný výlez rozmer: 45 x 55 cm, farba: antracit, otváranie hore rozmer: 60 x 60 cm, farba: antracit, otváranie do strany pravá, ľavá strana universal Snehový zachytávač farba: antracit, červeno hnedá, tmavo hnedá a tehlovo červená Klince krútené FeZn 20 mm, balenie 10 x 1 kg Klince krútené FeZn 28 mm, balenie 10 x 1 kg Antény prestup farba: čierna, červenohnedá, tmavo hnedá a tehlovo červená Odvetrávací komínok (komplet) farba: čierna, červeno-hnedá, tmavo-hnedá a tehlovo-červená Bitúmenový tmel kartuš 310 ml Ondutiss Strong balenie 10 m 2 a 30 m 2 PES impregnovavné vyrovnávacie rúno 450 g/m 2 20

21 BARDOLINE Základy montáže Asfaltové šindle BARDOLINE sú určené pre rôzne konštrukcie striech so sklonom Podľa typu konštrukcie a povahy stavby sa zvolí vhodný typ šindľa. Ako podklad pre šindeľ BARDOLINE sa spraví celoplošný záklop (debnenie) najlepšie z veľkoformátových OSB dosiek alebo dosiek s hrúbkou min. 26 mm a šírky max. 150 mm. Odporúčaná maximálna vlhkosť je 18%. Na vyrovnanie povrchu a zároveň na ochranu strešnej konštrukcie sa použije napr. asfaltová membrána s polyesterovou výstužou Ondu ss Strong, ktorá pred montážou kry ny chráni konštrukciu pred klima ckými vplyvmi. Ondu ss Strong sa montuje s presahom min. 100 mm a kotví klincami.!zvoľte vždy vhodný podklad vyvarujte sa montáži na nerovné alebo vlhké debnenie. Nevhodná je ež nadmerná šírka dosiek a poddimenzovaná hrúbka. V prípade použi a podkladu s nasiakavou nosnou vložkou (lepenky typu A), je nutné tento materiál pred samotnou montážou šindľa zo strechy odstrániť! ROZVRHNUTIE KRYTINY - Kolmo na spád strechy sa vyznačí priamka XY (spravidla rovnobežne s hrebeňom a odkvapovou hranou) 195 mm od odkvapovej hrany. - Na tejto priamke sa zvolí bod A čo najbližšie ku stredu strechy (v horizontálnej rovine). - Z bodu A sa vyznačí kolmica k osi XY (napr. pomocou schémy naznačenej v obr. 1) pomocou bodov C,B,D. - Vyznačí sa rovnobežka s priamkou AD vo vzdialenos 125 mm (Z). - Vyznačí sa rovnobežka s priamkou XY vo vzdialenos 145 mm až k hrebeňu strechy.!pred MONTÁŽOU VŽDY DBAJTE NA SPRÁVNE ROZMERANIE KRYTINY! Vždy si overte rozmery a kolmosť jednotlivých strešných plôch. obr. 1 MONTÁŽ ŠINDĽA - Na odkvapovú hranu sa nanesú 2 súvislé pruhy asfaltového strešného tmelu ONDULINE (obr. 2). - Od zakladacích šindľov sa odrežú viditeľné čas. (obr. 2). Takto upravené šablóny sa osadia na odkvapovú hranu. Prvá šablóna sa osadí od priamky Z (obr. 2). - Prvá viditeľná rada šindľov sa zakladá od kolmice AD (obr. 3). - Druhá rada sa zakladá od kolmice Z (obr. 3). - Tre a rada sa zakladá od kolmice AD. - Táto schéma sa opakuje až do úplného zakry a strechy. obr. 2 UKONČENIE ŠTÍTU Bočné zakončenie š tu strechy sa prevádza klampiarskym prvkom (záveterná lišta z Cu, Al, TiZn a pod.). Jednotlivé šindľové šablóny sú pri š te skrátené podľa potreby a prekryté min. 100 mm cez š tový plech. Pre spojenie šindľa s klampiarskym prvkom sa prevádza pomocou asfaltového tmelu ONDULINE.!VŽDY DBAJTE NA PODTMELENIE A DOSTATOČNÉ SPOJENIE ŠINDĽA A KLAMPIARSKYCH PRVKOV! obr. 3 KOTVENIE K mechanickému kotveniu používajte pozinkované, medené alebo hliníkové klince s veľkou hlavou a so zvýšenou odolnosťou pro vy ahnu u (odporúčame použiť originálne krútené klince Onduline s minimálnym rozmerom 3,5 x 2,8 mm). K bežnému kotveniu šindľov BARDOLINE bobrovka používajte 4 klince na jednu šablónu v mieste znázornenom na obr. 4. Klince musia byť umiestnené tak, aby prechádzali aj spodnou šablónou. Pri sklone strechy nad 60 použite 7 klincov tak, ako je znázornené na obr. 5. obr. 4 HREBEŇ A NÁROŽIE Na prevedenie hrebeňa a nárožia sa použije tvarovka zhotovená zo základnej šablóny šindľa (viď obr. 6). Jednotlivé diely šindľa oddeľte a v polovice zohnite. Zhotovené tvarovky umiestnite na hrebeň alebo nárožie a pripevnite 2 klincami. Na spodnú stranu viditeľnej čas naneste pásik strešného asfaltového tmelu ONDULINE. Ďalšia tvarovka sa namontuje s odskokom 145 mm a musí prekrývať termobody dielu pod ňou. Pri chladnejšom počasí je vhodné diely pred ohnu m nahriať. Hrebenáč musí prekryť termobody poslednej rady šindľov. Nikdy nemontujte prasknutú tvarovku šablónu. obr. 6 ÚŽĽABIE Do úžľabia sa vloží poistná hydroizolačná vrstva Bituline min. 100 cm široká. Asfaltové šindle prvej montovanej plochy sa musia vyviesť na druhú plochu tak, že vrchná hrana presahuje cez os úžľabia aspoň 35 cm. Šablóny sa vo vzdialenos 35 cm od osy úžľabia nepribíjajú. V tomto mieste sa natavujú do podkladného hydroizolačného pásu. V prípade použi a špeciálnych samolepiacich bezvložkových pásov je možné kry nu kotviť mechanicky v celej ploche. Prekladané úžľabie obr. 7 Montujú sa súčasne obidve strany úžľabia. Striedavo sa kladie ľavá a pravá rada. Zrezané úžľabie obr. 8 Položí sa najprv celá jedna strana s vy ahnu m minimálne 35 cm na druhú stranu. Druhá strana sa zrezáva cca 20 mm pred osou úžľabia. V tomto mieste sa šindle podlepujú asfaltovým strešným tmelom Onduline. obr. 7 poistná hydroizolácia 100 cm široká obr. 5!NEPOUŽÍVAJTE NEVHODNÉ KOTVIACE PRVKY AKO KLINCE S NÍZKOU ODOLNOSŤOU PROTI VYTIAHNUTIU BEZ ANTIKORÓZNEJ OCHRANY A POD. DODRŽIAVAJTE MIESTA PRE KOTVENIE! obr. 8 poistná hydroizolácia 100 cm široká Montáž pri nízkych teplotách (v zimnom období) Pri montáži šindľa BARDOLINE v chladnejšom období je nutné venovať zvýšenú pozornosť správnym odporúčaným montážnym teplotám. Pri nízkych teplotách je nevyhnutné ak vovať termo-lepiace body (plochy) zahria m. Vyššiu teplotu (zahria m) je nutné zais ť ež pri šablónach, ktoré sa tvarujú alebo ohýbajú (napr. hrebeňové a nárožné tvarovky, šablóny do úžľabia, zakrivené plochy a pod.) tak, aby nedošlo k porušeniu (trhlinám) v mieste ohybu. V prípade akýchkoľvek nejasnos ohľadne montáže šindľa BARDOLINE kontaktujte technické oddelenie Onduline. Konkrétne montážne návody k jednotlivým typom šindľa nájdete na 21

22 PERGOLA ROOF HYDROIZOLAČNÝ ASFALTOVÝ PÁS S KERAMIZOVANÝM POSYPOM Hydroizolačný asfaltový modifikovaný pás so sklenou nosnou vložkou a keramizovaným posypom, ktorý je vhodný ako vrchná vrstva pre jednoduché strešné konštrukcie od minimálneho sklonu strechy 5. Farby: červená 1,8 kg/m 2 čierna 2,2 kg/m 2 zelená 1,8 kg/m 2 Technické informácie Referenčná norma EN Zloženie Nosná sklenná vložka Zloženie Modifikovaný asfalt APP Povrchová úprava Aplikácia Oblasť použi a Záruka Vrchná strana: keramizovaný posyp Spodná strana: PE film Mechanické kotvenie na debnenie, lepenie niektorým z asfaltových lepidiel, zásadne nenatavovať! Minimálny presah pásov: 10 cm pozdĺžne, 20 cm priečne Izolácie typu R 2 roky Výrobok musí byť inštalovaný v súlade s platnými normami a predpismi. Asfaltové pásy Pergola Roof neobsahujú decht, azbest a ani žiadne iné nebezpečné látky. Výrobok je recyklovateľný a nie je zatriedený do skupiny nebezpečný odpad. Vydanie bezpečnostného listu pre tento produkt nie je povinné. DOPRAVA A SKLADOVANIE: Rolky sa musia prevážať a skladovať v jednej vrstve vo ver kálnej polohe (kolmo k zemi) a nesmú byť vystavené priamemu slnečnému žiareniu. Montáž prevádzajte pri teplote min. 0 C. Pri nižších teplotách odporúčame pásy pred montážou ponechať min. 24 hod v prostredí s teplotou nad 0 C. BALENIE: Rolka: 15 m 2 Paleta: 25 rolí (375 m 2 ) 22

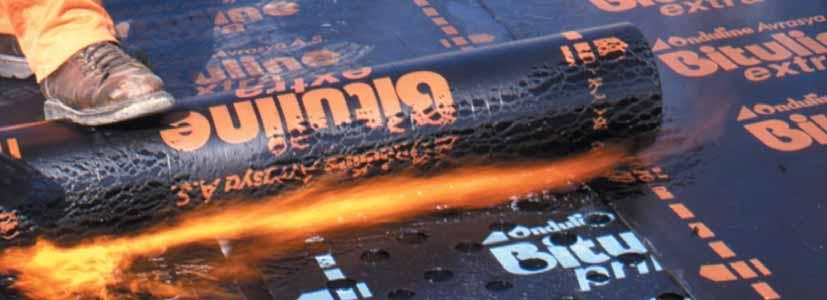

23 BITULINE GV 40 MINERÁL Hydroizolačný pás z oxidovaného asfaltu s nosnou vložkou zo sklenenej rohože. Na vrchnej strane má pás bridlicový posyp. Na spodnej strane má separačnú PE fóliu. Technické informácie Referenčná norma EN 13707:2014 Zloženie Nosná sklenená vložka. Oxidovaný asfalt Povrchová úprava Vrchná strana: prírodný bridlicový posyp Vnútorá strana: PE film Pás nataviteľný plameňom horáku. Pozdĺžne a priečne spoje odporúčame prevádzať Aplikácia s presahom aspoň 10 cm. Prekry e v pozdĺžnom spoji je vymedzené presahovým pruhom bez posypu. Pri montáži nesmie vonkajšia teplota a teplota podkladu klesnúť pod +5 C. Oblasť použi a Izolácie striech pro dažďovej vode, ako vrchná vrstva v prípade viacvrstvovej izolácie. Záruka 2 roky Balenie rolka: 7,5 m 2 ; paleta: 20 rolí (150 m 2 ) Barvy: červená 4,0 kg/m 2 BITULINE GV 35 Hydroizolačný pás z oxidovaného asfaltu s nosnou vložkou zo sklenenej rohože. Na vrchnej strane má pás jemný separačný posyp. Na spodnej strane má separačnú PE fóliu. Výrobok musí byť inštalovaný v súlade s platnými normami a predpismi. Asfaltové pásy Bituline neobsahujú decht, azbest ani žiadne iné nebezpečné látky. Výrobok je recyklovateľný a nie je zatriedený do skupiny nebezpečný odpad. Vydanie bezpečnostnéh listu pre tento produkt nie je povinné. DOPRAVA A SKLADOVANIE: Rolky sa prepravujú zásadne na paletách v originálnom balení. Musia byť dopravované a skladované v jednej vrstve vo ver kálnej polohe. Aj po vybra z palety musia byť rolky skladované vždy vo ver kálnej polohe. Výrobok musí byť pri skladovaní chránení pro mechanickému poškodeniu, priamemu slnečnému žiareniu a iným zdrojom tepla. 23 Technické informácie Referenčná norma EN 13707:2014; EN 13969:2009 Zloženie Nosná sklenená vložka; Oxidovaný asfalt Povrchová úprava Aplikácia Vrchná strana: jemný separačný posyp Vnútorná strana: PE film Pás nataviteľný plameňom horáku na podklad opatrený vhodným penetračným náterom alebo na iný hydroizolačný pás. Pozdĺžne a priečne spoje odporúčame prevádzať s presahom aspoň 10 cm. Pri montáži nesmie vonkajšia teplota a teplota podkladu klesnúť pod +5 C. Pás Bituline GV 35 je určený do povlakových hydroizolácií spodnej stavby a striech, Oblasť použi a kde je používaný ako podkladný pás hydoizolácie z viacerých asfaltových pásov alebo ako parozábrana a poistná hydroizolácia, príp. ako jej súčasť. Záruka 2 roky Balenie rolka: 10 m 2 ; paleta: 24 rolí (240 m 2 ) šedá 4,0 kg/m 2

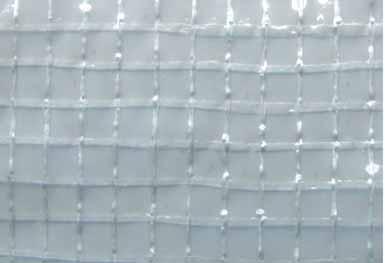

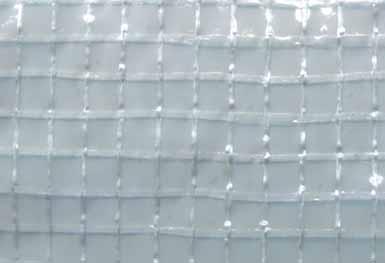

24 ONDUTISS INTERIÉR PAROTESNÉ FÓLIE ONDUTISS BARRIER PAROTESNÉ FÓLIE Táto rada parotesných fólií ONDUTISS BARRIER z vystuženého PE, poskytuje spoľahlivú a dlhodobú ochranu pro vlhkos prichádzajúcu z vnútra budovy v drevených konštrukciách striech, stropov a s en Vhodné pre Izolované podkrovia Zateplené strechy ako vynikajúca parotesná ochrana izolačnej vrstvy Všetky typy montovaných striech Výhody Odolná voči plesniam a hubám. Mechanická odolnosť a nízka hmotnosť vďaka viacvrstvovej konštrukcii. Rýchla a jednoduchá montáž. Vyššia tepelná pohoda a úspora energie. Technické parametre PARAMETRE JEDNOTKY BARRIER 90 BARRIER 110 Šírka m 1,5 1,5 Dĺžka m Plošná hmotnosť g/m Pozdĺžna pevnosť N/5 cm Priečna pevnosť N/5 cm Hodnota Sd m >18 >18 Požiarna klasifikácia - E E Rozsah pracovných teplôt ⁰C -25 až až +80 Odolnosť voči UV žiareniu mesiac

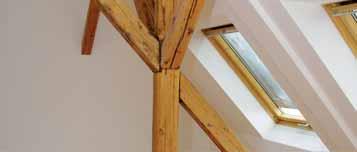

25 ONDUTISS INTERIÉR REFLEXNÉ PAROTESNÉ FÓLIE ONDUTISS BARRIER REFLEX PAROTESNÉ REFLEXNÉ FÓLIE Rada reflexných parotesných fólií z vystuženého PE s hlinikovou povrchovou úpravou ONDUTISS BARRIER REFLEX určená k ochrane izolačnej vrstvy pro vnútornej vlhkos a čiastočnému odrazu sálavého tepla späť do vnútorných priestorov (pri určitom konštrukčnom usporiadaní). Vhodné pre Zateplené obytné podkrovné priestory Výhody Prevencia tepelných strát vďaka odrazu tepelného žiarenia Lepšia úspora energií Zlepšenie podmienok v priestoroch podkrovného bývania Dodatočná ochrana pro vetru a vlhkos. Rýchla a ľahká montáž Mechanická odolnosť Technické parametre PARAMETRE JEDNOTKY BARRIER REFLEX 90 BARRIER REFLEX 150 Šírka m 1,5 1,5 Dĺžka m Plošná hmotnosť g/m Pozdĺžna pevnosť N/5 cm Priečna pevnosť N/5 cm Hodnota Sd m >304 >304 Požiarna klasifikácia - E E Rozsah pracovných teplôt ⁰C -25 až až +80 Odolnosť voči UV žiareniu mesiac

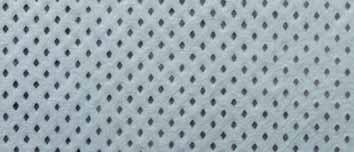

26 ONDUTISS EXTERIÉR VYSOKO PAROPRIEPUSTNÉ MEMBRÁNY ONDUTISS AIR VYSOKO DIFÚZNE MEMBRÁNY Rada viacvrstvových difúznych membrán ONDUTISS AIR poskytuje vynikajúcu ochranu izolačnej vrstvy pred vlhkosťou, verom a kondenzáciou. Vhodné pre Zateplené strechy ako ochrana izolačnej vrstvy Dokonalá ochrana konštrukcií s en pro vetru Priame použi e ONDUTISS AIR na tepelnú izoláciu bez vetracej medzery a to vďaka dosiahnutej hodnote Sd 0,02 m. Výhody Vysoká paropriepustnosť: membrána prepúšťa vodné pary smerom von a tým udržuje izoláciu suchú. Nie je potrebná ven lačná medzera (v prípade priameho použi a na tepelnú izoláciu - viď montážny návod). Chráni tepelnú izoláciu pro prenikaniu dažďa a snehu z vonku. Naznačené presahy priamo na membráne uľahčujú a urýchľujú montáž. Technické parametre PARAMETRE JEDNOTKY AIR 95 AIR 110 AIR 135 AIR 150 AIR 220 Šírka m 1,5 1,5 1,5 1,5 1,5 Dĺžka m Plošná hmotnosť g/m Pozdĺžna pevnosť N/5 cm Priečna pevnosť N/5 cm Hodnota Sd m 0,02 0,02 0,02 0,02 0,02 Požiarna klasifikácia - E E E E E Rozsah pracovných teplôt ⁰C -25 až až až až až +80 Odolnosť voči UV žiareniu mesiac Lepiaca páska integrovaná 26

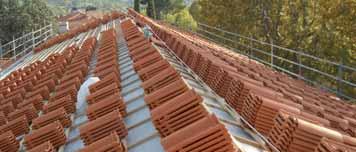

27 ONDUTISS EXTERIÉR PAROPRIEPUSTNÁ FÓLIA ONDUTISS COLD PAROPRIEPUSTNÁ FÓLIA Mikro-preforované PE fólie ONDUTISS COLD sú navhnuté tak, aby chránili strešné konštrukcie pred vonkajšou vlhkosťou a vetrom. Vhodné pre Ochranu studených striech. Použi e na zateplenej streche s min. 2 cm vetracou medzerou medzi fóliou a izolačnou vrstvou. Výhody Chráni otvorené pôdne priestory pred vetrom a prachom. Odoláva hubám a pliesňam. Spoľahlivá ochrana pred vetrom a vlhkosťou. Rýchla a ľahká montáž. Odolnosť. Technické parametre PARAMETRE JEDNOTKY COLD 90 COLD 110 Šírka m 1,5 1,5 Dĺžka m Plošná hmotnosť g/m Pozdĺžna pevnosť N/5 cm Priečna pevnosť N/5 cm Hodnota Sd m >1 >1 Požiarna klasifikácia - E E Rozsah pracovných teplôt ⁰C -35 až až +80 Odolnosť voči UV žiareniu mesiac 1 1 Doplnky Obojstranná butylová páska bez nosiča 1mm Vhodná pre spojenie a lepenie parozábran. Rozmer: 15 mm x 25 m Aplikačná teplota: +5 C až +40 C Parotesná páska na fólie KLASIK Vynikajúca pre opravy a napojenie parotesných fólií. Rozmer: 50 mm x 25 m Aplikačná teplota: -10 C až + 30 C Hliníková páska hrubá 0,03 mm Páska je vhodná pre spojovanie parotesných reflexných fólii. Rozmer: 50 mm x 50 m Aplikačná teplota: + 5 C Lepidlo na fólie Bos k Spoľahlivo a trvalo lepí fólie s PE aj PP, ako aj parozábrany. Kartuša: 315 ml Aplikačná teplota: +5 C až + 30 C 27

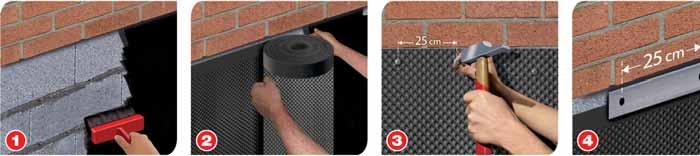

28 FONDALINE 400, 500 PROTIVLHKOSTNÉ PROFILOVANÉ FÓLIE FONDALINE 400 FONDALINE 500 Izolačné profilované fólie, ktoré poskytujú efek vne riešenie problémov s prenikaním zemnej vlhkos do konštrukcií. Pomáhajú tak vytvárať zdravé prostredie v budove. Inštalácia je ľahká a okamžite účinná. Fondaline PLUS 400 PLUS 500 Materiál HDPE HDPE Farba čierna čierna/hnedá Hrúbka materiálu 0,4 mm/400 g/m 2 0,5 mm/500 g/m 2 Výška nopov cca 8 mm cca 8 mm Počet nopov 1850 ks/m ks/m 2 Rozmer rolky 0,5 x 20 m 1,0 x 20 m 1,5 x 20 m 2,0 x 20 m 2,5 x 20 m 0,5 x 20 m 1,0 x 20 m 1,5 x 20 m 2,0 x 20 m 2,5 x 20 m Pevnosť v tlaku > 100 kn/m 2 > 150 kn/m 2 Priepustnosť medzi nopami cca 5,5 l/m 2 cca 5,5 l/m 2 Tepelná odolnosť - 30 až + 80 C - 40 až + 80 C Doplnky Horná krycia lišta 2 m Horná prevetrávacia lišta 2 m Podložka (204 ks/box) Klince 3,7 x 40 mm (700 ks/box) Inštalácia Základy a vonkajšie steny Fondaline Plus 400 alebo 500 umiestnený medzi pôdu a vonkajší povrch suterénu alebo základu zaisťuje väčšiu ochranu hydroizolačného povlaku konštrukcie pred podzemnou vodou tým, že vytvára účinnú bariéru, ktorá odvádza vodu kanálom do drenáže staveniska. Primárnou funkciou Fondaline je mechanická ochrana vlastnej hydroizolačnej vrstvy (asfaltového pásu). Na Fondaline nepôsobia žiadne chemikálie, ktoré sa prirodzene vyskytujú v pôde. UPOZORNENIE: FÓLIE S RÔZNYM SMEROM NOPOV NIE JE MOŽNÉ SPOLU NADPÁJAŤ. 28

29 FONDALINE DRAIN, RENDER, FOAM Fondaline izolačná profilovaná fólia, ktorá poskytuje efek vne riešenie problémov s prenikaním zemnej vlhkos do konštrukcií. Fondaline Drain Doplnky Materiál: HDPE, PE, Farba čierna Hrúbka materiálu 0,6 mm/650g/m 2 Výška nopov: 8 mm Počet nopov: 1150 ks/m 2 Rozmer rolky: 2,0 x 10 m Pevnosť v tlaku: cca 150 kn/m 2 Priepustnosť medzi nopami: cca 5,5 l/m 2 Tepelná odolnosť: -40 až + 80 C Horná krycia lišta 2 m Fondaline Drain je profilovaná drenážna fólia s textíliou, ktorá chráni pred zanášaním nopovú štruktúru jemnými čiastočkami zeminy. Klince 3,7 x 40 mm (700 ks/box) Fondaline Render Doplnky Materiál: HDPE, PE, Farba: biela Hrúbka materiálu: 0,6 mm/650g/m 2 Výška nopov: 8 mm Počet nopov: 1150 ks/m 2 Rozmer rolky: 2,0 x 10 m Pevnosť v tlaku: cca 150 kn/m 2 Priepustnosť medzi nopami: cca 5,5 l/m 2 Tepelná odolnosť: -40 až + 80 C Horná prevetrávacia lišta 2 m Klince 3,7 x 40 mm (700 ks/box) Fondaline Render je profilovaná fólia s integrovanou mriežkou pre ľahkú aplikáciu omietky alebo použitia sádrokartónových dosiek. Fólia zabraňuje prestupu vlhkosti, je vhodná zvlášť pre odvetranie pivničných priestorov alebo vonkajších fasádnych soklov. Pre zaistenie dostatočného odvetrania muriva slúžia prevetrávacie lišty, ktoré sa osádzajú cca 1 cm od podlahy a stropu. Na mriežku je potom možné priamo aplikovať vápennocementovú alebo sadrovú omietku. Fondaline Foam Materiál: HDPE, PE, extrud. rohož Farba: čierna/pe Hrúbka materiálu: 0,6 mm / 0,3 mm Výška nopov: 8 mm Počet nopov: 1150 ks/m 2 Rozmer rolky: 2,0 x 20 m Pevnosť v tlaku: cca 150 kn/m 2 Priepustnosť medzi nopami: cca 5,5 l/m 2 Tepelná odolnosť: -40 až + 80 C Prenikanie vlhkosti u plných podláh je bežnou stavebnou chybou, ktorá má závažné ekonomické a zdravotné následky pre stavbu. Systém Fondaline je možné integrovať do vnútornej ventilácie miestnosti tak, že sa použijú prieduchy na soklových lištách alebo sa zabuduje s hydroizoláciou Fondaline do obkladu stien. Fondaline sa dá ľahko prekrývať konvenčným betónovým poterom alebo izolovanou podlahovou krycou vrstvou. S textíliou proti zaneseniu nopov sa používa pri novopostavených stenách alebo pri renováciách existujúcich stien. 29

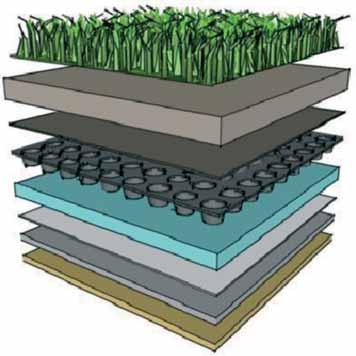

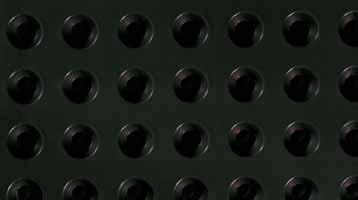

30 FONDALINE F20 FONDALINE 20, F20 PERFOROVANÁ Fólia Fondaline 20 sa používa napr. pri stavbe tunelov, kde slúži ako drenážna a ochranná vrstva ako stratené debnenie a pod. V prípade využi a ako drenážna hydroakumulačná vrstva pri zatrávnených strechách sa použije fólia F20 ktorá má horné nopy perforované a tak umožňuje odtok prebytočnej vody. Výška nopov fólie je 20 mm. Osová vzdialenosť nopov: 50 x 50 mm. Materiál: HDPE Farba: čierna Hrúbka materiálu: 1,0 mm/1000g/m 2 Výška nopov: 20 mm Počet nopov: 400 ks/m 2 Rozmer rolky: 2,0 x 10 m, F20 perforovaná deska 2,5 x 1,2 m Pevnosť v tlaku: cca 150 kn/m 2 Priepustnosť medzi nopami: cca 10 l/m 2 Tepelná odolnosť -40 až + 80 C Hlavnou funkciou hydroakumulačnej vrstvy je udržanie určitého množstva vlahy v skladbe zelenej strechy. Túto vodu môžu potom rastliny využívať medzi obdobím zalievania alebo dažďa. Korene rastlín prerastú cez filtračnú vrstvu, rastliny samotné však nebudú v prevlhčenom prostredí a nezačnú hniť. Prevažná časť hydroakumulačných výrobkov sa musí kombinovať s filtračnou vrstvou, aby nedochádzalo k upchatiu odtokových perforácií alebo kanálikov rastovým substrátom. Ako filtračná vrstva, položená na hydroakumulačnú a filtračnú vrstvu, môže poslúžiť geotextília vyššej gramáže a pod. Skladba zelenej strechy vegetácia rastový substrát filtračná vrstva, separačná vrstva hydroakumulačná a drenážna vrstva izolácia vodotesná membrána ochranná doska konštrukcia strechy 30

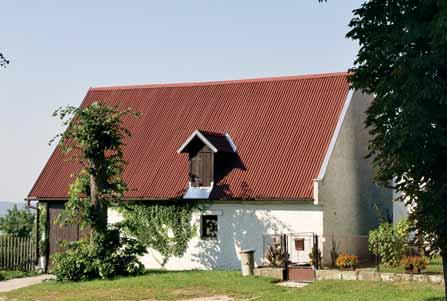

31 GALÉRIA ONDULINE ONDUSTEEL BARDOLINE BARDOLINE ONDUCLAIR ONDUVILLA 31 Farebnosť krytín v katalógu nemusí zodpovedať skutočnosti z dôvodu kvality tlače.

32 Vyžiadajte si viac informácií: ONDULINE SM, o.z., Chemická 1, Bratislava, tel.: 02/ , fax: 02/ , Obchodní zástupcovia: Bratislavský, Nitriansky, Trnavský a Trenčiansky kraj: ; Košický, Prešovský, Žilinský a Banskobystrický kraj: tel.: /2016
