Ecophon Square 43 LED Ecophon Square 43 on täisintegreeritud süvistatud valgusti, saadaval Dg, Ds, E ja Ez servaga toodetele. Loodud kokkusobima Akutex FT pinnakattega Ecophoni laeplaatidega.

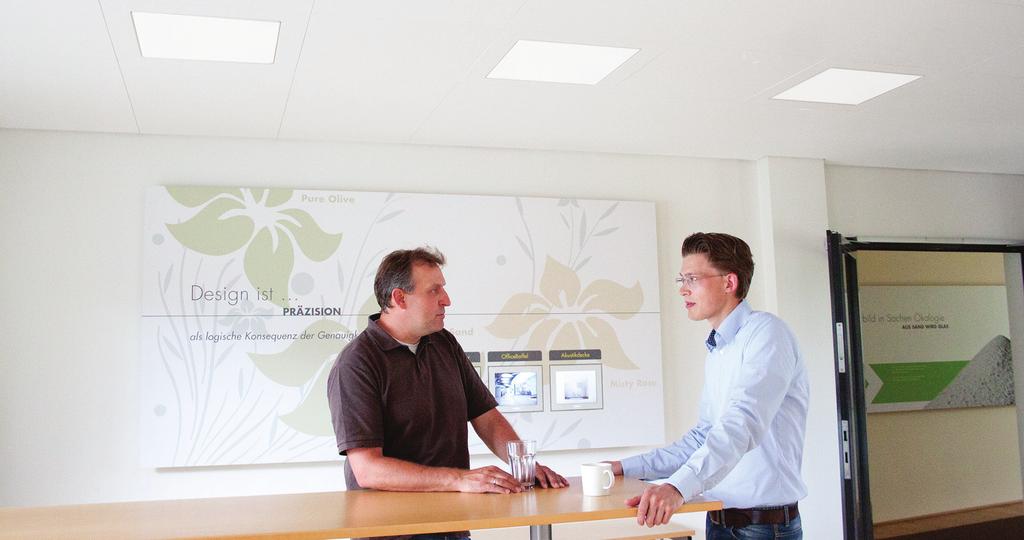

1 Ecophon Square 43 LED Ecophon Square 43 on täisintegreeritud süvistatud valgusti, saadaval Dg, Ds, E ja Ez servaga toodetele. Loodud kokkusobima Akutex FT pinnakattega Ecophoni laeplaatidega. Valgusti, mis on loodud põnevate valgusefektide saavutamiseks, sobilik erinevate ruumitüüpidega. Hiljuti uuendatud modernne LEDvalgusallikas on kõrge kvaliteediga ja efektiive ning pika eluaega - üle tunni (L90). Valgusti on valmistatud kokkusobima Connect profiilidega. on registreeritud (Registered Community Design). Saadaval 3 liiteseadet: standardne (on/off), timmitav või 1h kestev turvavalgusti funktsiooniga (on/off). Timmitaval liiteseadmel on SwitchDIM, DALI ja DSI valmidus ning on koridori funktsiooniga. Ecophon Square 43 koosneb valgusti korpusest, liiteseadest ja matt/opaal Satiné-hajutist, integreeritud Ecophon Focus plaati. Valgusti kaal on ca 3,3 kg/tk (va. liiteseade ja plaat). Süsteem on patendeeritud ning disain Ecophon Office Germany, Lübeck, Germany Süsteemi info T24 600x x600 Paksus (t) Paigaldusjoonis M327, M328 M328

Ecophon Square LED Dg plaat Ecophon Square LED Dg sektsioon Ecophon Focus Dg süsteem koos Ecophon Square LED valgustiga. Ecophon Square LED Dg valgusti.

Iganädalane märgpühkimine. Valguspeegeldus Pinna viimistlus; White Frost, lähim NCS värvinäidis S 0500-N, 85% valguspeegeldus (millest rohkem kui 99% on hajutatud peegeldus).

Valgusti korpus totetub T-liistudele. SwitchDIM/DALI- ja standardne on/off liiteseade kinnitatakse liistusüsteemi või plaadile takjaribaga (velcro).

Ühendus Standardse on/off elektroonilise liiteseadisega (HF) kaasas 2,5 meetrine 2x0,75 mm² kaabel ja pistik.

2 Ecophon Square LED Dg plaat Ecophon Square LED Dg sektsioon Ecophon Focus Dg süsteem koos Ecophon Square LED valgustiga. Ecophon Square LED Dg valgusti. Avatavus Plaadid on kergesti avatavad. Minimaalne avamise kõrgus vastavalt paigaldusjoonistele. Puhastatavus Igapäevane tolmu võtmine ja puhastamine tolmuimejaga. Iganädalane märgpühkimine. Valguspeegeldus Pinna viimistlus; White Frost, lähim NCS värvinäidis S 0500-N, 85% valguspeegeldus (millest rohkem kui 99% on hajutatud peegeldus). Helkpeegelduse koefitsient 63 mcd/(m²lx). Läige < 1. Paigaldus Paigaldus vastavalt paigaldusjuhisele, mis sisaldab mh. informatsiooni süsteemi paigalduskõrgusest. Valgusti korpus totetub T-liistudele. SwitchDIM/DALI- ja standardne on/off liiteseade kinnitatakse liistusüsteemi või plaadile takjaribaga (velcro). Plaati, kuhu on integreeritud valgusti, paigaldatakse kui tavalist laeplaati. Vajalikud ühendused teeb elektrik kui valgusti, liiteseade ja plaat on kohale asetatud. Ühendus Standardse on/off elektroonilise liiteseadisega (HF) kaasas 2,5 meetrine 2x0,75 mm² kaabel ja pistik. SwitchDIM/DALI ja turvavalgusti elektrooniline liiteseade (HF) on ilma kaablita. Turvalalgusti liiteseade koos 1h kestva akuga. Elektrilised heakskiidud IP23, Klass 1. Elektrilised andmed V, Hz, jõufaktor cos φ>0,98. Elektrooniline HF ballast või elektrooniline HF dim ballast digitaalseks reguleerimiseks. Valgusallikas: 2 led moodulit 37W kokku. Samuti saadaval varuvalgustina koos patareiga üheks tunniks.

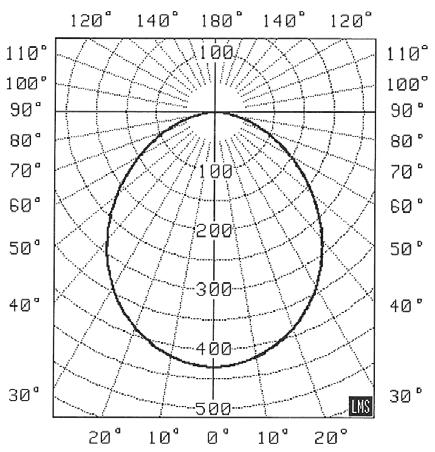

Valgusti valgusjaotuskõver Süsteemi võimsus: 40,7 W Valgusallikas: LED 37 W Valgusvoog: 3307 lm Valgusviljakus: 81 lm/w Värvustemperatuur: 4000K Värvuse eraldusindeks: > 80 Ra

3 Valgusti valgusjaotuskõver Süsteemi võimsus: 40,7 W Valgusallikas: LED 37 W Valgusvoog: 3307 lm Valgusviljakus: 81 lm/w Värvustemperatuur: 4000K Värvuse eraldusindeks: > 80 Ra Värvuse tolerants (Colour tolerance): 3 MacAdam SDCM Valgusti talitluskasutegur (LOR): 100% Valguse jaotus üles/alla: 0/100 Oodatav eluiga: L90 >50000 h Oodatav eluiga: L70 > h

4 M327 Paigaldusjuhis (M327) Ecophon Square 43 LED Ds Ecophon Group Koguste spetsifikatsioon (valemi järgi) 600x600 1 Ecophon Square 43 LED Ds paneel 1/valaisin 2 Ecophon Dot/Square LED valgusti korpus 1/valaisin 3 Ecophon Dot/Square standardne On/Off liiteseade (Alt.1) 1/valaisin 4 Ecophon Dot/Square SwitchDIM/DALI liiteseade (Alt.2) 1/valaisin 5 Ecophon Dot/Square turvavalgusti liiteseade. Ühenda liiniga, kus ei ole lülitit (Alt.3) 1/valaisin 6 Focus Ds vastavalt vajadusele Δ Min. süsteemi avamiskaugus: 90 mm δ Min. avamise kaugus: 120 mm - Valides standardse on/off- või turvalalgusti liiteseadme, ühenda tavalise lülitiga. Kasutades SwitchDIM/DALI liiteseadet SwitchDIM-funktsioonis, ühenda vedruga varustatud lülitiga Valides SwitchDIM/DALI liiteseadme DALI-funktsioonis, ühenda vaid DALI-ühilduva juhtseadmega. Max punktkoormus (N) Max punktkoormuse kestvus (N) 600x Vaata koguste spetsifikatsiooni Square Ds valgusti korpus toetub Kandurile Serv Ds: Valgusti kinnitid asetsevad T-profiilil ja on monteeritud alumisse pessa. Punktkoormus/Punktkoormuse kestvus

5 M328 Paigaldusjuhis (M328) Ecophon Square 43 LED Dg ja E Ecophon Group Koguste spetsifikatsioon (valemi järgi) 600x600 1 Ecophon Square 43 LED Dg või E T24 paneel 1/valaisin 2 Ecophon Dot/Square LED valgusti korpus 1/valaisin 3 Ecophon Dot/Square standardne On/Off liiteseade (Alt.1) 1/valaisin 4 Ecophon Dot/Square SwitchDIM/DALI liiteseade (Alt.2) 1/valaisin 5 Ecophon Dot/Square turvavalgusti liiteseade. Ühenda liiniga, kus ei ole lülitit (Alt.3) 1/valaisin 6 Focus Dg või E T24 vastavalt vajadusele Δ Min. süsteemi avamiskaugus: 90 mm δ Min. avamise kaugus: 120 mm - Valides standardse on/off- või turvalalgusti liiteseadme, ühenda tavalise lülitiga. Kasutades SwitchDIM/DALI liiteseadet SwitchDIM-funktsioonis, ühenda vedruga varustatud lülitiga Valides SwitchDIM/DALI liiteseadme DALI-funktsioonis, ühenda vaid DALI-ühilduva juhtseadmega. Max punktkoormus (N) Max punktkoormuse kestvus (N) 600x Vaata koguste spetsifikatsiooni Square Dg valgusti korpus toetub Kandurile Serv Dg: Valgusti kinnitid asetsevad T-profiilil ja on monteeritud alumisse pessa. Punktkoormus/Punktkoormuse kestvus
