ROCKWOOL tulekaitseisolatsiooni lahendused

Transcript

1 ROCKWOOL tulekaitseisolatsiooni lahendused

2 Tulekindla isolatsiooni tähtsus hoonetes Suurima osa oma elust veedame me suletud ruumides, mis avaldavad meie enesetundele märkimisväärset mõju. Need ruumid peaksid täitma kõiki oma funktsioone tekitama nii mugavustunnet kui olema ka turvalised ja ohutud. Siiski nõuavad tulekahjud igal aastal ohvreid ja põhjustavad suuri kahjusid. Ebatäpne või eksitav info ehitusmaterjalide omaduste kohta võib kaasa tuua negatiivsed tagajärjed. Selleks, et mõista tulekindla kivivilla ja teiste isolatsioonimaterjalide omaduste erinevust tulekahju ajal, tasub tutvuda nende hindamiskriteeriumide ja ehitustoodete märgistamise alustega. ISOLATSIOON JA TULEOHUTUS Suurem põlevate materjalide hulk hoones tähendab ka suuremat tuleohtlikkust. Sellepärast võib kasutatava soojustuse aastast aastasse suurenev keskmine paksus tulekahju tekkimise korral ka suuremat riski tähendada. Arvatakse, et kasutatava soojustuse paksus tulevikus ainult suureneb. See arvamus põhineb soojusenergia ja toorainete tõusvatel hindadel. Hinnatõusule saab efektiivselt vastu astuda hoonete soojusenergiakulu vähendamisega, kasutades paksemat soojustuskihti. Niisuguse lahenduse korral on soovitav hoonete soojustamiseks kasutada tulekindlat kivivilla, nagu seda on ROCKWOOL: oma paksusest olenemata ei aita niisugused materjalid tulekahju levimisele kaasa, vaid vastupidi, nad isegi piiravad seda. EHITUSMATERJALIDE REAGEERIMINE TULELE Varem kehtinud ehitusmaterjalide põlevuse klassifikatsioonid võisid erinevate ehitusmaterjalide (eriti põlevate) omaduste suhtes eksitada. Erinevad kõnekeelest pärinevad kirjeldused, mida sageli kasutatakse kui klassifikatsioonimõisteid, on tegelikult ebatäpsed, kuigi nad võivad rahustavalt kõlada. Tulekahju korral võivad põlevad materjalid tule levikut märkimisväärselt kiirendada, erineva paksusega põlevate materjalide analoogilist kasutamist aga võidakse vahel klassifitseerida kui tulekindlat, vahel aga jälle kui hästi põlevat. Sarnaselt kirjeldatakse ka isekustuvaid tooteid, mis soodsatel tingimustel tegelikult põlevad nagu tavaline põlev materjal. Arvatakse, et ainult tulekindlad materjalid, näiteks ROCKWOOLi kivivill, on need, mis tule levikule kaasa ei aita. Ülalkirjeldatud puuduste kõrvaldamiseks ongi koostatud ehitustoodete ja -elementide tuleohutusalane klassifikatsioon, mida on kirjeldatud standardis EVS EN 0-. See standard on ühine kõigis Euroopa Liidu liikmesmaades ja ka mõnedes teistes riikides väljaspool EL piire. Standard annab võimaluse samasuguste põhimõtete ja kriteeriumide alusel kogu Euroopas ehitustoodete tuletundlikkuse katseid korraldada ja neid klassifitseerida. Tulekindlusklass ( euroklass ) on märgitud juba paljude ehitustoodete etikettidele, varsti aga muutub selle esitamine kõigile kohustuslikuks. Olgugi, et erinevaid tulekindlusklasse on mitukümmend, aitavad kolm lihtsat reeglit neid kõiki mõista Esiteks, tulekindlusklass koosneb kolmest elemendist: põhiklassist ja kahest teineteist täiendavast klassist. Arvatakse, et kõige tähtsam on toote põhiklass, millest on näha, missugust mõju toode tulekahju levikule avaldab. Kõige turvalisemaks valikuks on A tulekindlusklassi kuuluv toode, seejärel A ja B. Teistesse (s.t. C, D, E ja F) tulekindlusklassidesse kuuluvad tooted põhjustasid loomulikus toakeskkonnas katsetatuna (inglise k. RCT Room Corner Test) süttimise, s.t. tule äkilise ja laieneva leviku, millele on omane temperatuuri järsk tõus. Statistilistest andmetest on näha, et kiiresti teistesse ruumisesse leviv tulekahju tekitab märgatavalt suuremaid varalisi kahjusid, surmajuhtumite arv aga kasvab koguni kolm korda. Seetõttu tuleks ehitusmaterjalide valikul ülimalt hästi järele mõelda. MIDA TULEKINDLUSKLASS NÄITAB? Tuleohutusalane klassifikatsioon (tulekindlusklass, euroklass) koosneb põhiklassist ja kahest teineteist täiendavast klassist: PÕHIKLASSIFIKATSIOON: Toote tulekindlusklass (euroklass) näitab, kuidas toode tulekahju levikut mõjutab, s.t. missugune on selle süttimiskiirus ja eralduva energia hulk. Tulekindlusklassi kindlaks tegemiseks testitakse ja hinnatakse järgmisi näitajaid: - eralduva soojuse hulk ja kiirus; - süttimiskiirus; - tule levik.

3 Tulekindlusklass, ehk kas see materjal põleb? Klass Panus tulekahju levikusse (tule suurenemisse) Süttivus loomuliku keskkonna testis RCT / toote tuletundlikkus Isolatsioonimaterjalid A Üldse ei soodusta põlemist Ei sütti Kivivill, klaasvill, vahtklaas A B C D Peaaegu ei soodusta põlemist Soodustab põlemist väga vähe Soodustab põlemist teatud määral Soodustab põlemist märkimisväärselt E Kiirendab põlemist F Nagu eelnev või andmed puuduvad Ei sütti Ei sütti Jah / Tuli hakkab levima 0 minuti möödudes Jah / Tuli hakkab levima -0 minuti jooksul Jah / Tuli hakkab levima vähem kui minuti jooksul Jah / halvem kui E või klassifitseerimata Suure tihedusega mineraalvill, mis sisaldab suurt hulka sidumismaterjali või on peale liimitud kattega. Mõned fenoolvaik-vahtplasttooted (PF) Mõned polüuretaan-vahtplasttooted (PUR/PIR) Enamus polüuretaan-vahtplasttooteid (PUR/PIR) Polüstüreen (EPS), polüuretaan PU (PUR), põlevust vähendavate lisanditega vahtplasttooted Ilma põlevust vähendavate lisanditeta EPS MITTE AINULT TULI! Tulekahjus hukkub palju inimesi mitte tule vaid just suitsu tõttu (koguni / kõigist tulekahjuohvritest). Suitsu tõttu väheneb inimese orienteerumisvõime, see omakorda aga takistab hoonest põgenemist ja raskendab päästeoperatsioone. Just sellepärast peab ehitusmaterjalide etikettidel tulekindlusklasside A kuni D korral olema ära toodud ka tekkiva suitsukoguse näitaja. TÄIENDAV, SUITSU TEKKIMISE KLASSIFIKATSIOON: Tulekindlusklassi märgistusest saab näha tulekahju korral tekkiva suitsu hulka ja selle tekkimise kiirust. Seda klassifikatsiooni ei kohaldata kõige turvalisema A-klassi (kuhu kuulub ROCKWOOL kivivill) ning kõige madalamate E- ja F-tulekindlusklasside materjalidele. Isegi ilma testimata on teada, et A-klassi materjalid ei tekita suitsu peaaegu üldse, E- ja F-klasside materjalid aga tekitavad põledes eriti palju suitsu. Suitsu tekkimise klasse tähistatakse s, s ja s. Mida enam tekib suitsu, seda suurem on number. Märgistus aitab mitte ainult spetsialistidel vaid ka tavakasutajatel teha kindlaks tooteid, mis võivad endast ohtu kujutada. KLASS s s s OMADUSED Suitsu peeaegu ei teki Keskmine suits Intensiivne suits PÕLEVAD TILGAD, EHK PÕLETUSTE JA TULEKAHJU LEVIKU OHT Tulekindlusklassidesse A kuni E kuuluvad ehitusmaterjalid peavad olema märgistatud ka põlevate tilkade ja osakeste levitamise seisukohalt, kuna need võivad tulekahju edasisele levikule kaasa aidata ja põletusi tekitada. Tilka tähendavat ingliskeelset sõna drop lühendatakse selle algustähega d. Eristatakse kolme klassi: d0, d ja d. Seni oli põlevate tilkade / osakeste kriteeriumit arvesse võetud vaid väheste riikide tuleohutusklassifikatsioonides. Euroopa harmoneeritud standardile toetudes saavad projekteerijad ja kasutajad erinevaid ehitusmaterjale objektiivselt hinnata ning valida turvalisemad tooted. Suits, ehk suurim oht elule TÄIENDAV, PÕLEVATE TILKADE TEKKIMISE KLASSIFIKATSIOON: Loomulikult ei ole see klassifikatsioon seotud A-tulekindlusklassi materjalidega, kuna eeldatakse, et need ei põle ja seega põlevaid tilku ka kunagi ei levita. Aga tulekindlusklassidesse A kuni E kuuluvad ehitusmaterjalid levitavad põlevaid tilku ja osakesi ning nende seda omadust ei tohi jätta arvestamata, kuna see võib saada tulekahju leviku põhjuseks ning tekitada tõsiseid põletusi. KLASS d0 d d OMADUSED Põlevaid tilku ei teki. Vähe põlevaid tilku/osakesi (need on sarnased põleva puidu sädemetele). Palju põlevaid tilku/osakesi, mis võivad põhjustada põletusi või tulekahju levikut. ROCKWOOL KIVIVILL - TULEKINDLUSKLASS A Ei põle: sulab alles kõrgemal temperatuuril kui 000 C. Ei soodusta tule levikut ja moodustab kindla tuletõkke. Tulekahjus peaaegu ei tekita suitsu. Ei levita põlevaid tilku ega osakesi.

4 Soovid end tule eest kaitsta vali ROCKWOOL kivivill TULEKINDLUSE KASULIKKUS Tulekahju korral ohustavad inimest kõrge temperatuur ja leek. 0 C ulatuv temperatuur tekitab esimese astme põletuse umbes 8 minutiga, 00 C temperatuur aga juba - minutiga. Temperatuur, mis ületab 00 C, põhjustab hingamisteede põletuse. Kriitiline temperatuur on 0 C. Inimene võib pikemat aega taluda soojuskiirgust, mille tugevus on kw/m ;, kw/m tugevust soojuskiirgust aga vaevalt 0 sekundit. ROCKWOOL kivivill on üks turvalisemaid hoonete soojustamiseks kasutatavaid isolatsioonimaterjale. Ta mitte ainult ei kuulu tulekindlusklassi A s.t. on tulekindel, vaid, mis veelgi tähtsam, on tuld tõkestavate omadustega ning tulekahju kõrgetele temperatuuridele hästi vastupidav. Tulekindla ROCKWOOL kivivilla kasutamine põranda-, seina- ja katusekonstruktsioonides ning ventilatsioonikanalites ja õhutorustikes vähendab tulekahju tekkimise ohtu, tulekahju puhkemisel aga annab väärtuslikku aega päästetöödeks, kaitseb hoones asuvaid inimesi ning vähendab varalist kahju. Temperatuuri mõju materjalidele, tulekahju standardkõver vastavalt EVS EN Temperatuur [ C] Sulab naturaalne kivi (ROCKWOOLI kivivilla kiud) (umbes 0 minuti möödudes) Sulab alumiinium (umbes 9 minuti möödudes) Sulab klaas, väheneb metalli vastupidavus (umbes minuti möödudes) Süttib puit (umbes minuti möödudes) ISOLATSIOON KAITSE VÕI OHT? Selleks, et isolatsioon täidaks oma funktsiooni, peab see olema hermeetiline ja ühtlane ning katma piisavalt paksu kihina kogu soojustatava seina või katuse. Kindlasti tuleb aga arvestada sellega, et tulekahju korral võib isolatsioon olla ohtlik, hoogustades tule levikut kogu hoones. Seda riski vähendab mittesüttiv isolatsioon. Kivivill ROCKWOOL on materjalist, mis ei põle ja kaitseb tule eest. Kivivill on tulekindel ja kannatab temperatuuri tõusu kuni 000 kraadini. ROCKWOOL kivivill moodustab tulemüüri, mis piirab tulekahju levikut teistesse ruumidesse. Väga oluline on seetõttu teada kasutatavate ehitusmaterjalide tulekahjuomadusi ja klassifitseerimist, eriti nende materjalide osas, mida kasutatakse kõige sagedamini ja suurtes kogustes. PEAMISED NÕUDED EHITISELE TULEOHUTUS Üks peamisi ehitise nõudeid on tuleohutus. Tuleohutusnõuded on seotud ehitiste paiknemisega territooriumil, ehitise projektlahendustega, ehitusmaterjalide (materjalide, konstruktsioonide, kommunikatsioonide, ehitise insener-, sealhulgas ka tulekaitse-, seadmete) funktsionaalsusega (kasutamise omadused). Vastavad nõuded sätestatakse tavaliselt igale hoonete grupile (eluruumidele, hotellidele, saalidele, büroodele, tootmisruumidele jne) eraldi, võttes arvesse spetsiifilist ohtu seal olevatele inimestele ja vastavat tulekahjuriski. Iga hoone või ehitis peab olema projekteeritud ja ehitatud nii, et tulekahju korral: - säilitaksid ehitise kandekonstruktsioonid teatud aja oma omadused; - oleks piiratud tule ja suitsu levik hoones; - oleks piiratud tule levik kõrvalhoonetesse; - inimesed saaksid ohutult lahkuda hoonest või neid saaks päästa, kasutades teisi vahendeid; - hakkaksid tööle tulekaitse- ja tule levikut takistavad ning kustutamissüsteemid; - tuletõrjujad ja päästjad saaksid töötada ohutult Sulavad ja süttivad polümeermaterjalid (umbes minuti möödudes) Aeg [min] TULEKINDLUSKATEGOORIA Põhinäitaja, mis iseloomustab hoone tarindite või osade vastupidavust tulekahju korral, on tulepüsivus. Tulepüsivus näitab hoone tarindi või osa (ehitustoote) suutlikkust säilitada standardsete tulepüsivustestidega määratud aja jooksul kandevõimet ja (või) soojusisolatsiooniomadusi ja (või) terviklikkust (tihedust). Kehtestatud korra kohaselt jaotatakse testitud tarindid või osad tulepüsivuse kestuse alusel tulepüsivusklassidesse ja märgistatakse vastavalt erinevatele kriteeriumidele. Põhikriteeriumid, mille alusel toote tulepüsivust kindlaks määratakse: R kandevõime (tagab püsivuse ja stabiilsuse); E terviklikkus (hoiab tarindit paigal); I soojusisolatsioonivõime (takistab tarindi temperatuuri tõusu tule suhtes vastaspinnal; väljendatakse minutites). Toodet, mis minuti jooksul neile põhikriteeriumitele vastab, klassifitseeritakse kui REI. ROCKWOOL TULEKAITSEISOLATSIOON ROCKWOOL on lisanud oma kivivillast toodete laia sortimenti komplekse lahenduste süsteemi, mis on loodud hoonete konstruktsioonide passiivseks kaitseks tulekahju eest. Tulekaitselahenduste juures on kasutatud juba palju aastaid turul tuntud süsteemi CONLIT 0 esimene süsteem, mis loodi kandekonstruktsioonide kaitseks tule eest. Süsteemi CONLIT 0 kasutamine tugineb kontrollitud ja tõhusatele materjalidele ning tehnoloogilistele lahendustele, seetõttu saab objektil komplekselt rakendada erinevat liiki tulekaitsevahendeid. Meie tulekaitsesüsteemi efektiivsuse tagab pakutavate toodete komplekssus, kõigi vajalike dokumentide olemasolu ja ettevõtte ROCKWOOL kogemus. ROCKWOOL tegeleb järjepidevalt ja süsteemselt sortimendi laiendamise ja ka teiste ehituselementide tulekaitselahenduste loomisega.

5 ROCKWOOL TULEKAITSEISOLATSIOON HOONETE ELEMENTIDE GARANTEERITUD KÕRGEKVALITEEDILINE KAITSE TULEKAHJU EEST Teraskonstruktsioonid Teraskonstruktsioonid on hoone elemendid, mida tuli võib tugevalt mõjutada, seetõttu peavad need olema tulekahju eest kaitstud, et oleks tagatud nende tulepüsivus vastavalt kehtivatele nõuetele. Tavalise tulekahju korral kuumenevad kaitsmata teraskonstruktsioonid ja elemendid 0 minuti pärast 0 00 kraadini. Umbes temperatuuril 00 C vähenevad nende kandeomadused ja lõpuks konstruktsioonielementide kandevõime ja püsivus kaob. (tulekindluse klass D-s, d0), seetõttu tuleb seda ehituskonstruktsioonides kaitsta ka tule eest. Süttimine on iseenesest intensiivistuv keemiline protsess, kui materjal termiliselt sulab ja oksüdeerub. See protsess algab siis, kui puit kuumeneb soojuse, keemilise või mikrobioloogilise impulsi mõjul teatud temperatuurini. Kriitiline temperatuur on +0 C selle temperatuuri juures süttib puit iseenesest. Konstruktsioone saab tule eest kaitsta kahel viisil: keemiliselt (puitu immutades või kattes tulekindlate materjalidega) ja konstruktsiooniliselt (kattes pinna mittepõlevate materjalidega, suurendades elemendi ristlõiget). Avatud ja suletud profiilidega teraskonstruktsioonid, mida kaitseb CONLIT 0 süsteem, võimaldavad saavutada kandekonstruktsioonide elementide tulepüsivusklassi alates R kuni R0 vastavalt klassifikatsioonistandardi EVS EN 0- kriteeriumidele. Betoon- ja raudbetoontarindid Raudbetoontarindite kandevõime väheneb tavaliselt kõrge temperatuuri mõjul, kui sarrustus tulekahju kuumuse toimel kriitilise temperatuuri saavutab ja selle tõmbeelemendid pikenevad. Betoonikiht kaitseb sarrustust kuumenemise eest. Sageli võib selle minimaalpaksus tarindi pikaajalise tulepüsivuse tagamiseks aga ebapiisavaks osutuda. Kattes kandvad puitkonstruktsioonid süsteemiga CONLIT 0, saab tõsta puidust elementide tulekindluse klassi lausa kuni B-s, d0. Ventilatsioonikanalid (õhukanalid) Kuna laialt kasutatavad ventilatsiooni-, õhu konditsioneerimisja suitsukanalid on terasplekist ega vasta tuleohutusnõuetele, tuleb neid tule eest nõuetekohaselt kaitsta, et oleks tagatud ehitusreglementidega nõutud ehitise tuleohutustase. Teraskanalid lähevad kõrge temperatuuri korral kuumaks ja deformeeruvad, seetõttu muutub kanal või selle läbiviik mittehermeetiliseks ja tuli ning suits võivad hakata levima kõrvalruumidesse. Vastavalt kehtivatele nõuetele peavad ka ventilatsioonikanalid (õhukanalid) olenevalt hoone tulepüsivusklassist vastama teatud tulepüsivusklassile (EI), et õhukanal säilitaks tulekahju korral teatud aja oma terviklikkuse ja isolatsiooniomadused ega laseks suitsu läbi. ROCKWOOL pakutav raudbetoontarindite monoliitsete või kokkupandavate, talade, postide või vahetarindite kaitsesüsteem CONLIT 0 võimaldab saavutada kandekonstruktsioonide elementide tulepüsivusklassi alates R0 kuni R0 vastavalt klassifikatsioonistandardi EVS EN 0- kriteeriumidele. Puitkonstruktsioonid Tänapäeval moodustab puit suure osa kõigist ehituses kasutatavatest materjalidest. Puit on hästi põlev ehitusmaterjal ROCKWOOL pakub ventilatsioonikanalite (õhukanalite) tuletõkkesüsteemi, mille alus on kivivillast plaat CONLIT PLUS. Ventilatsioonikanalid (õhukanalid), mis on kaitstud CONLIT PLUS süsteemiga, vastavad tuletõkkenõuetele kuni EIS 0 vastavalt standardi EVS EN 0- kriteeriumidele.

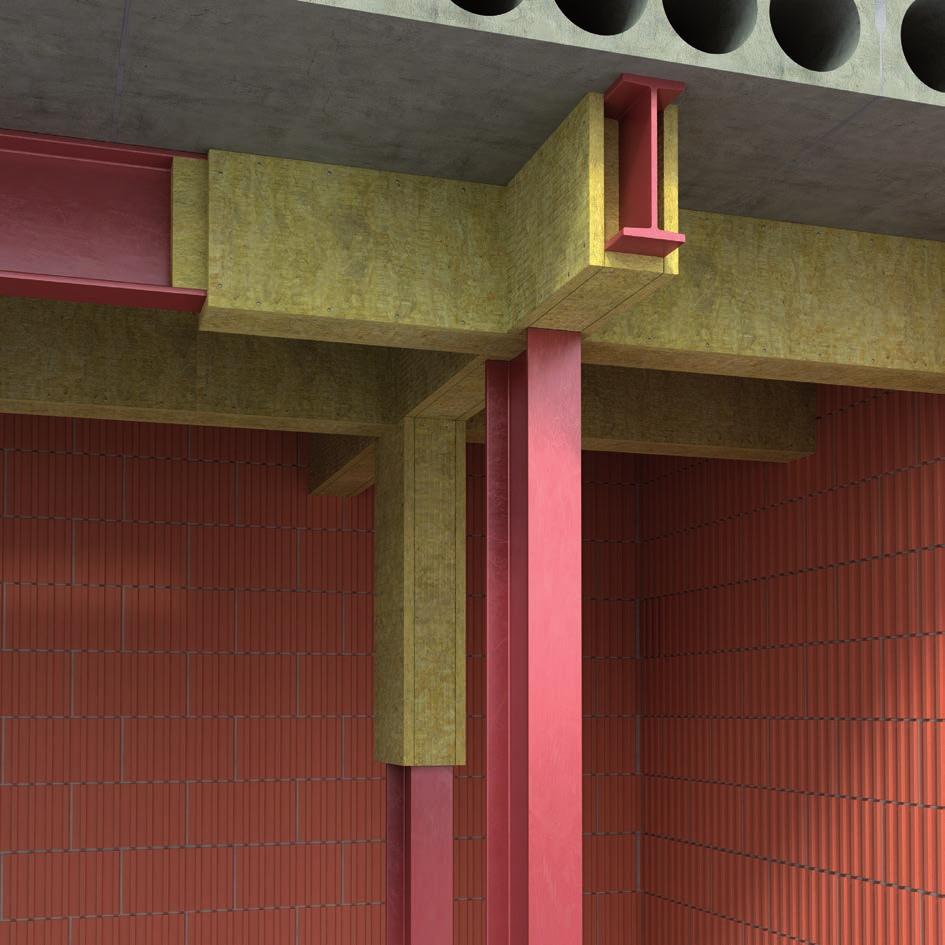

6 R -0. TERASKONSTRUKTSIOONIDE TULEKAITSEISOLATSIOONISÜSTEEM CONLIT 0 8 Raudbetoonist vaheplaat Terastala Plaadid tüüblid CONLIT 0 P Kinnituselemendid tsingitud naelad Plaadid CONLIT 0 P Liim CONLIT GLUE Teraspost 8 Vahesein

7 KASUTAMINE CONLIT 0 süsteem võimaldab saavutada erinevat tüüpi ja läbimõõduga terasest kandekonstruktsioonide elementide talade, postide jne (edaspidi teraskonstruktsioonide) tulepüsivusklassi, konstruktsioonid säilitavad koormust vastava aja (R, R0, R0, R90, R0, R80, R0). CONLIT 0 süsteem on efektiivne, lihtne ja kergesti monteeritav. Kivivatist isolatsioonimaterjal ROCKWOOL on kergesti lõigatav tavaliste tööriistade, näiteks noa ja käsisaega. Seoses konstruktsioonile pandava lisaisolatsioonimaterjaliga ei pea kasutama tugevamaid kinnitusdetaile. Tulekaitseisolatsiooni monteerimine algab toetusdetailide asetamisest profiiliriiulite vahele, detailid lõigatakse välja CONLIT 0 plaatidest. Plaadi-toetusdetaili mõõdud peavad olema järgmised: minimaalne laius 00 mm, minimaalne paksus mm. Vahemaa nende plaatide-toetusdetailide keskkohtade vahel ei tohi ületada 900 mm. Plaat peab profiiliriiulite külge olema kinnitatud CONLIT GLUE liimiga (. pilt). max 900 mm max 900 mm CONLIT 0 SÜSTEEMI OSAD CONLIT 0 süsteem koosneb järgmistest elementidest:. kivivatiplaadid CONLIT 0 P ilma välise lisakatteta;. mineraalliim CONLIT GLUE;. kinnituselemendid tsingitud naelad, mis peavad olema kaks korda pikemad kui plaatide CONLIT 0 P paksus. Kui naela pikkus on <00 mm, peab paksus olema min, mm, kui pikkus 00 mm, peab paksus olema min mm. ISOLEERITAVA KONSTRUKTSIOONI KIRJELDUS CONLIT 0 süsteemi kasutatakse selleks, et tagada teraskonstruktsiooni elementide tulepüsivus: - nii horisontaalselt kui vertikaalselt monteeritud elementidele; - igat liiki konstruktsioonilisele terasele (märgistatakse tähega S) vastavalt standardile EN 00- (välja arvatud S 8); - CONLIT 0 P plaatide paksus 0 00 mm; - konstruktsiooni ristlõike koefitsient Ap/V = 0 m - ; - kriitiline terase temperatuur muutub 0 00 C; - elemendi keskmise osa ristlõike kõrgus < 0 mm; - maksimaalne ristlõike (kasutades karbi meetodit) kõrgus on 00 mm; - teraskonstruktsioonid peavad olema kaetud antikorrosioonikattega (näiteks värviga). max 0 mm max 0 mm. pilt. Terastalade, kui nende kõrgus h < 00 mm, kaitsmine tule eest CONLIT 0 süsteemi kasutades. Kui terasprofiili kõrgus on h 00 mm, vähendatakse maksimaalset vahemaad nende plaatide-tugidetailide vahel kuni mm ja kogu vahemaa profiiliriiuli servast kuni profiiliseinani (ääreni) täidetakse CONLIT 0 plaatidest väljalõigatud plaatidega (. pilt). On soovitatav, et need plaadid-tugidetailid oleksid 0 mm paksusest CONLIT 0 plaadist. Plaadid kinnitatakse profiiliriiulite vahele, tõmmates neid riiuli otstest veidi eemale. B Soovitatav minimaalne paksus 0 mm A 00 mm A PLAATIDE VALIMINE JA MONTEERIMINE Plaatide CONLIT 0 paksus valitakse vastavalt soovitavale tulepüsivusajale ja teraskonstruktsiooni ristlõike koefitsiendile A p /V (. pilt.). B min. 00 mm max. mm min. 0 mm h b Neljast küljest kaitstud profiil: A p /V = (h + b)/v = m - b Kolmest küljest kaitstud profiil: A p /V = (h + b)/v = m - A p konstruktsiooni perimeeter (m ); V konstruktsiooni ristlõike pindala (m ). pilt. Teraskonstruktsiooni ristlõike koefitsiendi A p /V arvutamise näide. Alustades tööd, lõigatakse plaadid parajaks täpselt teraskonstruktsioonide mõõtude järgi. h. pilt. Terastalade, kui nende kõrgus h 00 mm, kaitsmine tule eest CONLIT 0 süsteemi kasutades. Isolatsiooniplaat CONLIT 0 liimitakse liimiga CONLIT GLUE eelnevalt profiiliriiulite vahele kinnitatud plaatide-tugidetailide külge. Liim CONLIT GLUE kantakse vaid plaatidele tüüblitele ja ühenduskohtadele või liitekohtadele CONLIT 0 plaatide vahel. Liimi CONLIT GLUE ei määrita kogu isolatsiooniplaadi CONLIT 0 pinnale ja teraskonstruktsioonidele. LIIM CONLIT GLUE Liim CONLIT GLUE on loodud kivivillast tuletõkkeplaatide CONLIT 0 kinnitamiseks tuletõkkeisolatsiooni monteerimisel. CONLIT GLUE sobib sisetöödeks ning optimaalne liimi kasutustemperatuur on +0 C kuni +0 C (liimimistööde madalaim temperatuur on + C). CONLIT GLUE kõvastumise aeg sõltub keskkonnatemperatuurist ja sellest, kui palju kokkuliimitud koht õhku saab. Tavaliselt võtab kõvastumine aega 8 tundi. CONLIT GLUE liimi kulu võib olla keskmiselt 0,, kg/m.

8 Plaatide CONLIT 0 kõigile servadele, liitekohtadele ja õmblustele määritakse vähemalt mm paksune CONLIT GLUE liimikiht (. pilt). Liimi ei tohi sattuda teraskonstruktsiooni pinnale (v.a need kohad, kuhu kinnitatakse plaate-tugidetaile). a) TERASKONSTRUKTSIOONIDE ISOLEERIMISNÄIDISED CONLIT 0 tuletõkkesüsteemi kasutatakse erinevat tüüpi ja läbimõõtu (avatud: T-tala, U-tala ja/või suletud: ümmargune, ristkülik) teraskonstruktsioonide talade, kolonnide jne tulepüsivuse tõstmiseks, seetõttu võib konstruktsioone kaitsta ka kolmest, kahest või ühest küljest (. pilt). CONLIT 0 plaatide ehituskonstruktsioonidega (näiteks seinte või laega) ühendamise kohad peavad olema tihendatud CONLIT GLUE liimiga. a) b) < CONLIT GLUE c). pilt. CONLIT 0 plaatide servade, liitekohtade ja õmbluste liimimine liimiga CONLIT GLUE: a) ühendatud serv; b) nurga all ühendatud serv; c) ühendatud õmblus: plaat CONLIT 0; CONLIT GLUE liim; kinnituselemendid tsingitud naelad. Kinnituselemendid tsingitud naelad, mida kasutatakse CONLIT 0 P plaatide ühendamiseks seni, kuni liim kõvastub. Nende abil kinnitatakse ka CONLIT 0 plaatide-kinnitusdetailide plaate. Suurim vahemaa nende vahel on 00 mm, igale plaadile peab arvestama tsingitud naela (. pilt). b) CONLIT GLUE d 00 mm c) CONLIT GLUE d CONLIT GLUE. pilt. CONLIT 0 plaatide kinnitamine ühendatud serva moodustades: plaat CONLIT 0; kinnituselemendid - tsingitud naelad (suurim vahemaa nende vahel on 00 mm); CONLIT GLUE liim; plaat-kinnitusdetail. pilt. Konstruktsioonide kaitsemeetodid, kasutades süsteemi CONLIT 0: a) kolmelt poolt; b) kahelt poolt; c) ühelt poolt: kinnituselemendid tsingitud naelad; konstruktsiooni külge kinnitatavad metallist tüüblid kinnitusplaadiga. 8

9 ISOLATSIOONI PAKSUSE VALIMINE Kivivillaplaatide CONLIT 0 vajalik minimaalne paksus valitakse, võttes arvesse teraskonstruktsiooni ristlõike koefitsiendi A p /V suurust, terase kriitilist temperatuuri ja konstruktsiooni soovitavat tulepüsivusklassi ehk aega, mille jooksul ( 0 min) säilib kaitse tulekahju korral. Konstruktsiooni ristlõike koefitsient A p /V [m - ] on suhe, mis sõltub: - kuumeneva kaitselõike kontuuri pikkusest A p [m], mis sõltub mõõtudest ja paigaldamise viisist (karp, kontuur); - profiili lõike pinna pindalast V [m ]. Lõike kontuuri arvutamine Elemendi kaitse Kõige sagedasemate teraskonstruktsioonide elementide tüübid T-tala T-kujuline nurk U-tala kandiline ümmargune A p = h + b küljest h h b b A p = h + b küljest h h b b A p = h + b küljest h h b b TERASKONSTRUKTSIOONIDE KAITSEKS NÕUTAVAD CONLIT 0 PLAATIDE PAKSUSED NÕUTAVAD PLAATIDE CONLIT 0 PAKSUSED, MIDA KASUTATAKSE TULEPÜSIVUSKLASSI R KORRAL Konstruktsiooni ristlõike koefitsient Ap/V [m - ] Minimaalne plaatide CONLIT 0 paksus [mm] olenevalt kriitilisest terase temperatuurist 0 C 00 C 0 C 00 C 0 C 00 C 0 C 00 C > NÕUTAVAD PLAATIDE CONLIT 0 PAKSUSED, MIDA KASUTATAKSE TULEPÜSIVUSKLASSI R0 KORRAL Konstruktsiooni ristlõike koefitsient Ap/V [m - ] Minimaalne plaatide CONLIT 0 paksus [mm] olenevalt kriitilisest terase temperatuurist 0 C 00 C 0 C 00 C 0 C 00 C 0 C 00 C > NÕUTAVAD PLAATIDE CONLIT 0 PAKSUSED, MIDA KASUTATAKSE TULEPÜSIVUSKLASSI R0 KORRAL Konstruktsiooni ristlõike koefitsient Ap/V [m - ] Minimaalne plaatide CONLIT 0 paksus [mm] olenevalt kriitilisest terase temperatuurist 0 C 00 C 0 C 00 C 0 C 00 C 0 C 00 C >

10 NÕUTAVAD PLAATIDE CONLIT 0 PAKSUSED, MIDA KASUTATAKSE TULEPÜSIVUSKLASSI R90 KORRAL Konstruktsiooni ristlõike koefitsient Ap/V [m - ] Minimaalne plaatide CONLIT 0 paksus [mm] olenevalt kriitilisest terase temperatuurist 0 C 00 C 0 C 00 C 0 C 00 C 0 C 00 C > NÕUTAVAD PLAATIDE CONLIT 0 PAKSUSED, MIDA KASUTATAKSE TULEPÜSIVUSKLASSI R0 KORRAL Konstruktsiooni ristlõike koefitsient Ap/V [m - ] Minimaalne plaatide CONLIT 0 paksus [mm] olenevalt kriitilisest terase temperatuurist 0 C 00 C 0 C 00 C 0 C 00 C 0 C 00 C

11 NÕUTAVAD PLAATIDE CONLIT 0 PAKSUSED, MIDA KASUTATAKSE TULEPÜSIVUSKLASSI R0 KORRAL Konstruktsiooni ristlõike koefitsient Ap/V [m - ] Minimaalne plaatide CONLIT 0 paksus [mm] olenevalt kriitilisest terase temperatuurist Tabeli jätk 0 C 00 C 0 C 00 C 0 C 00 C 0 C 00 C > NÕUTAVAD PLAATIDE CONLIT 0 PAKSUSED, MIDA KASUTATAKSE TULEPÜSIVUSKLASSI R80 KORRAL Konstruktsiooni ristlõike koefitsient Ap/V [m - ] Minimaalne plaatide CONLIT 0 paksus [mm] olenevalt kriitilisest terase temperatuurist 0 C 00 C 0 C 00 C 0 C 00 C 0 C 00 C > 00 NÕUTAVAD PLAATIDE CONLIT 0 PAKSUSED, MIDA KASUTATAKSE TULEPÜSIVUSKLASSI R0 KORRAL Konstruktsiooni ristlõike koefitsient Ap/V [m - ] Minimaalne plaatide CONLIT 0 paksus [mm] olenevalt kriitilisest terase temperatuurist 0 C 00 C 0 C 00 C 0 C 00 C 0 C 00 C > 0

12 PINNAVIIMISTLUS Plaatide CONLIT 0, millega on isoleeritud teraskonstruktsioonid (talad või kolonnid), pealispinda tuleb kaitsta mehhaaniliste kahjustuste eest. Seda saab saavutada, kattes kivivati pinna armeeritud liimisegu või mõne muu kaitsekattega (näiteks plekiga). KONSTRUKTSIOONI RISTLÕIKE KOEFITSIENTIDE A P /V TABELI VÄÄRTUSED Et lihtsustada tulekaitseisolatsiooni paksuse määramist, esitame enimkasutatud teraskonstruktsioonide ristlõike koefitsiendid A p /V, kui isolatsiooni mõõdetakse karbimeetodil ja konstruktsioone isoleeritakse neljast, kolmest või kahest küljest. T-TALA TALAD VÕI KOLONNID TÜÜP IPE g h T-TALA TALAD VÕI KOLONNID TÜÜP IPN g h s Ristlõike Märgistus Mõõdud A pindala p /V A p /V A p /V h [mm] s [mm] A [cm ] [m - ] [m - ] [m - ] HEM , 8 HEM 0 0, 80 0 HEM , 8 8 HEM , HEM ,0 8 HEM ,0 9 HEM 0 0 9,0 9 HEM ,0 s Ristlõike Märgistus Mõõdud A pindala p /V A p /V A p /V h [mm] s [mm] V [cm ] [m - ] [m - ] [m - ] IPE 80 80, - IPE , IPE 0 0, IPE 0 0, 0 0 IPE , 00 0 IPE ,9 89 IPE , 0 IPE 0 0 0, IPE , 8 9 IPE 0 0,9 88 IPE ,8 9 8 IPE 0 0 0, 8 IPE 0 0 0, IPE , 9 IPE ,8 0 0 IPE ,0 0 0 IPE ,0 0 9 s Ristlõike Märgistus Mõõdud A pindala p /V A p /V A p /V h [mm] s [mm] A [cm ] [m - ] [m - ] [m - ] IPN 80 80, - IPN , 8 IPN 0 0 8, 0 IPN 0 0 8, 89 IPN 0 0,8 0 0 IPN , IPN , 8 IPN , 80 IPN 0 0 0, 0 IPN 0 0, IPN , 0 IPN 0 0 8,8 0 9 IPN 0 0 9, 0 89 IPN ,0 9 8 IPN 0 0 0,0 8 IPN ,0 8 IPN ,0 0 T-TALA TALAD VÕI KOLONNID TÜÜP HEA g h T-TALA TALAD VÕI KOLONNID TÜÜP HEB g h T-TALA TALAD VÕI KOLONNID TÜÜP HEM g h s Ristlõike Märgistus Mõõdud A pindala p /V A p /V A p /V h [mm] s [mm] A [cm ] [m - ] [m - ] [m - ] HEA , HEA 0 0, HEA 0 0, 9 8 HEA 0 0 8, HEA 80 80, HEA ,8 08 HEA 0 0 0, 00 HEA 0 0 0,8 9 HEA , HEA , 8 HEA ,0 0 9 HEA , HEA ,0 9 HEA ,0 9 0 HEA ,0 8 8 HEA , HEA ,0 9 9 s Ristlõike Märgistus Mõõdud A pindala p /V A p /V A p /V h [mm] s [mm] A [cm ] [m - ] [m - ] [m - ] HEB ,0 HEB 0 0 0,0 0 HEB 0 0 0, HEB 0 0 0, HEB , 0 8 HEB , 0 HEB ,0 9 8 HEB ,0 9 8 HEB ,0 88 HEB ,0 8 HEB , HEB ,0 8 9 HEB ,0 HEB ,0 HEB ,0 HEB ,0 HEB ,0

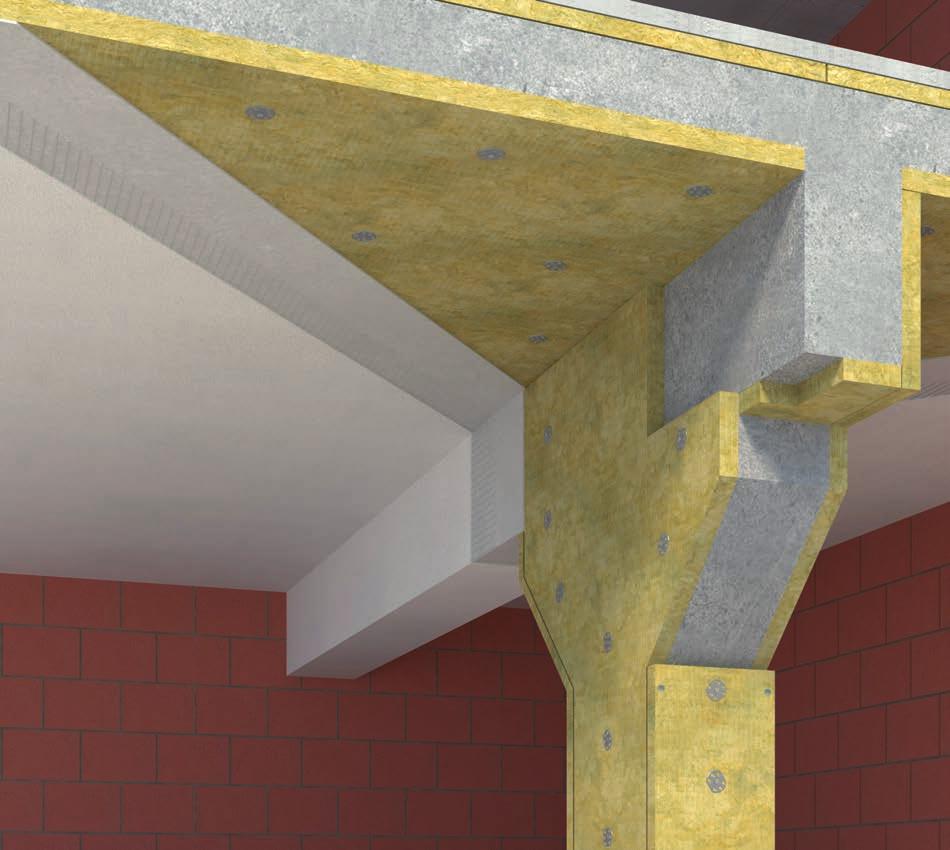

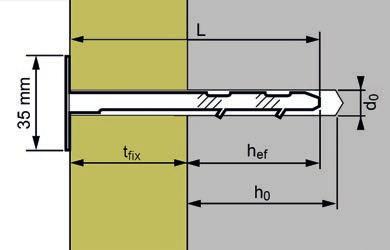

13 EI 0-0. BETOON- JA RAUDBETOONKONSTRUKTSIOONIDE TULEKAITSEISOLATSIOONISÜSTEEM Raudbetoonist vahelagi Kinnitusdetailid SPIT ISOMET või HILTI IDMS Plaat CONLIT 0 P Pinnaviimistlusmaterjal Ühenduste hermetiseerimine liimiga CONLIT GLUE ja kinnitamine naeltega

14 KASUTAMINE CONLIT 0 süsteem võimaldab saavutada betoon- ja raudbetoonkonstruktsioonide (edaspidi raudbetoonelementide: talade, postide, seinte ja vahelagede) tulepüsivusklassi, et konstruktsioonid säilitaksid koormuse, terviklikkuse ja isolatsiooniomadused (REI0, REI0, REI0, REI80, REI0). Süsteem CONLIT 0 on tõhus, lihtne ja kergesti paigaldatav. ROCKWOOL kivivillast isolatsioonimaterjali on lihtne ka kõige tavalisemate tööriistadega (nt noa või käsisaega) lõigata. Tarindi täiendav koormamine isolatsioonimaterjalidega ei nõua tugevamate kinnitussüsteemide kasutamist. SÜSTEEMI CONLIT 0 OSAD Süsteem CONLIT 0 koosneb järgmistest elementidest:. Kivivillaplaadid: a) CONLIT 0 P ilma välise kattematerjalita; b) CONLIT 0 A/F ühelt küljelt alumiiniumfooliumiga kaetud.. Kinnitusankrud SPIT ISOMET või HILTI IDMS.. Liimi CONLIT GLUE (kasutatakse isolatsioonimaterjali nurgaühenduste tihendamiseks postide ja talade isoleerimisel). ISOLEERITAVA RAUDBETOONTARINDI KIRJELDUS Süsteem CONLIT 0 sobib raudbetoontarindite elementide tulepüsivuse tagamiseks juhul, kui: - elemendid paiknevad horisontaalselt või vertikaalselt; - betooni tihedus on kg/m ; - betooni survetugevusklass on C/0 või C0/; - betoon on valmistatud killustiku täidisega; - vahetarindi paksus on 0 mm.. pilt. Kinnitusdetailide pikkuse valimine vastavalt isolatsiooniplaadi paksusele ja paigaldamissügavusele: L metallankru pikkus; d 0 ava läbimõõt; t fix isolatsiooniplaadi paksus; h ef min sügavus aluspinnas; h 0 puurimissügavus. KINNITUSANKRUTE PAIGUTUS JA ARV Kinnitusankrud tuleb paigutada järgmiselt:. pilt. raudbetoonseintele ja -vahelagedele: isolatsiooniplaadid kinnitatakse ankrutega, paigutades need horisontaalsete ja vertikaalsete ridadena malelaua kujuliselt, vahedega mitte üle 00 mm, kaugus plaadi servast vähemalt 00 mm. Ankrute minimaalne arv: tk/m. max 00 mm max 00 mm max 00 mm max 00 mm TÖÖJUHISED KINNITUSANKRUD CONLIT 0 plaadid kinnitatakse raudbetoontarindite külge mehaaniliselt, st selleks kasutatakse SPIT ISOMET või HILTI IDMS tüüpi metallist kinnitusankruid. (. pilt.).. pilt. CONLIT 0 plaatide kinnitamine vahelagedele ja seintele: - plaat CONLIT 0; metallkinnitus.. pilt. raudbetoontaladele ja -postidele: isolatsiooniplaadid kinnitatakse ankrutega, paigutades need malelaua kujuliselt, horisontaalridades vahedega mitte üle 00 mm ja vertikaalselt mitte üle 0 mm.. pilt. CONLIT 0 plaatide kinnitamine raudbetoonist vaheplaadile: raudbetoontarind; metallankur; CONLIT 0 plaat. max 0 mm max 00 mm max 0 mm max 0 mm Ankrute aluspinda tungimise sügavuse ja ava läbimõõdu soovitab kinnitusankrute tootja. Ankrute pikkus tuleb valida vastavalt isolatsiooniplaatide vajalikule paksusele ( tabeli ir. pilt.). Tabelis on ära toodud kinnitusankrud, mis sobivad süsteemi CONLIT 0 paigaldamiseks: Ankrute tüüp Isolatsiooni paksus Ankrute pikkus Ava läbimõõt Min sügavus aluspinnas Puurimissügavus t fix [mm] L [mm] d 0 [mm] h ef [mm] h 0 [mm] ISOMET 8/0 iki ISOMET 8/ ISOMET 8/ HILTI ID MS / HILTI ID MS / pilt. CONLIT 0 plaatide kinnitamine taladele ja postidele: raudbetoonist vaheplaat; raudbetoonist tala; plaat CONLIT 0; metallkinnitus. Paigaldamisel tuleb erilist tähelepanu pöörata ühendustele plaatide vahel, st kõrvuti asetsevad plaadid peavad tihedalt teineteise vastu liibuma. Juhul, kui plaate on keeruline teineteise vastu suruda, tuleb suurendada kinnitusankrute arvu. Süsteemi CONLIT 0 paigaldamisel raudbetoontaladele ja -postidele tihendatakse isolatsioonimaterjali nurgaühendused täiendavalt liimiga CONLIT GLUE. Kuni liimi kuivamiseni kinnitatakse nurgaühendused tsingitud naeltega, mis on mm läbimõõduga ja vähemalt kaks korda nii pikad kui plaatide paksus, ning mille samm ei tohi ületada 0 mm.

15 ISOLATSIOONIMATERJALI PAKSUSE VALIMINE Isolatsiooni paksus valitakse võttes arvesse armatuuri kaitsekihi paksust (g), kui terase kriitiline temperatuur Tkr = 00 C, ning saavutamiseks vajaliku konstruktsiooni tulepüsivusklassi, kui kehtib koormuse talumise nõue (R). Sõltuvalt tarindi tüübist (vahelagi, sein või tala, post) ja selle tulepüsivuse klassist, mida on vaja saavutada, valitakse CONLIT 0 plaatide minimaalpaksus: g. pilt. CONLIT 0 plaatide paksuse valimine, et tõsta raudbetoonist vahelae või seina tulepüsivust: vahelagi; armatuur; armatuuri kaitsekihi paksus. Raudbetoonist vahelae isoleerimine Armatuuri kaitsekihi paksus (g) betoonis [mm] Tulepüsivusklassi (R) saavutamiseks vajalik plaatide CONLIT 0 paksus [mm] R 0 R 0 R 90 R 0 R 80 R > g. pilt. CONLIT 0 plaatide paksuse valimine, et tõsta raudbetoonist talade või kolonnide tulepüsivust: raudbetoontala või -post; armatuur; armatuuri kaitsekihi paksus. Raudbetoonist talade või postide isoleerimine Armatuuri kaitsekihi paksus (g) betoonis [mm] Tulepüsivusklassi (R) saavutamiseks vajalik plaatide CONLIT 0 paksus [mm] R 0 R 0 R 90 R 0 R 80 R > PINNA VIIMISTLEMINE CONLIT 0 plaatide, millega raudbetoontarindid (vahelaed, seinad, talad või postid) isoleeritud on, pind peab olema mehaaniliste vigastuste eest kaitstud. Selleks võib kivivillaplaatide pinna katta kas sarrustatud liimikihiga või kasutada muid kaitsvaid kattematerjale (nt plekki). CONLIT 0 süsteemi minimaalsed paksused, et tagada terviklikkuse (E) ja isolatsiooniomaduste (I) kriteeriumid, valitakse, võttes arvesse vaheplaatide või seinte paksust ja soovitavat konstruktsiooni tulepüsivusklassi: Plaadi paksus (mm) Tulepüsivusklass EI 0 EI 0 EI 90 EI 0 EI 80 EI

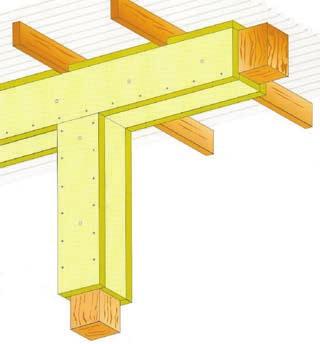

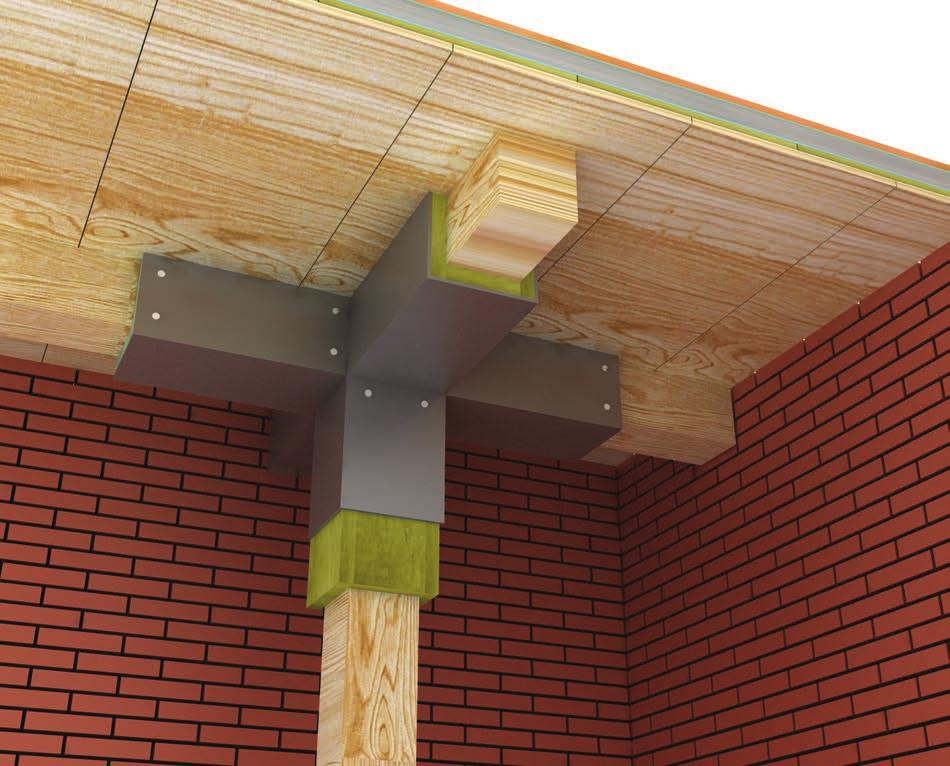

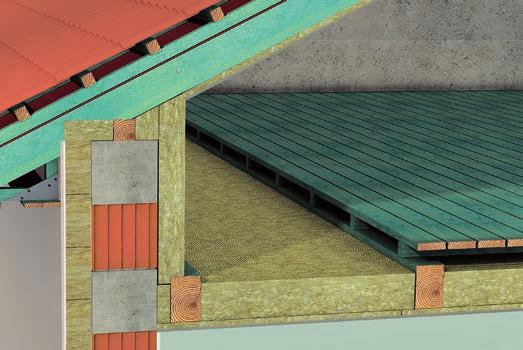

16 B-s, d0. PUITKONSTRUKTSIOONIDE TULEKAITSEISOLATSIOONISÜSTEEM CONLIT 0 Aluskate Puidust vahelaetala Plaat CONLIT 0P Kinnitamiseks kasutatavad puidukruvid Viimistlus

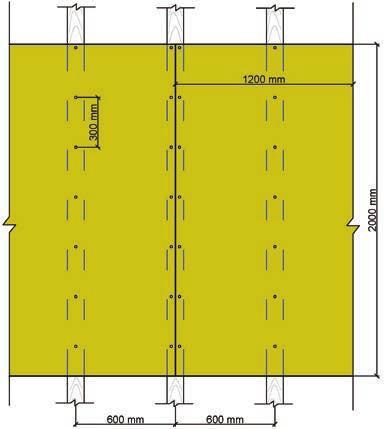

17 KASUTAMINE Puit moodustab tänapäevases ehituses kõigist ehitistes kasutatavatest materjalidest suure osa. Puit on põlev ehitusmaterjal (tuletundlikkuse klass D-s, d0), seepärast tuleb seda ehitustarindites tule eest kaitsta. Põlemine on iseeneslikult kiirenev keemiline protsess, mille käigus materjal termiliselt laguneb ja oksüdeerub. Põlemine algab siis, kui puit soojusliku, keemilise või mikrobioloogilise impulsi mõjul teatud temperatuurini kuumeneb. Kriitiliseks temperatuuriks peetakse +0 C, mille juures puit iseenesest süttib. Tarindeid saab tule eest kaitsta kahel viisil: keemiliselt (puitu antipüreenidega immutades või kattes) ja konstruktsiooniliselt (kattes puidu pinna tulekindlate materjalidega, suurendades nii elemendi läbilõiget). CONLIT 0. pilt. Ühtlaste puitkonstruktsioonide pindade isoleerimine CONLIT 0 plaatidega: puittarind; plaadid CONLIT 0; metallist kinnitusdetail Üksiktarindite (nt postide, talade) isoleerimisel tuleb need katta igast küljest. (. pilt.). CONLIT 0 Puidust kandetarindite katmisel CONLIT 0 süsteemiga saab puitelementide tuletundlikkuse klassi märgatavalt parandada, isegi kuni klassini B-s, d0. CONLIT 0 süsteem on tõhus, lihtne, kergesti paigaldatav ning mis kõige tähtsam pikaealine, seepärast ei ole vaja puitelemente aja möödudes täiendavalt kaitsta ega tuldtakistavate vahenditega perioodiliselt uuesti üle katta. ROCKWOOL kivivillast isolatsioonimaterjali on lihtne ka kõige tavalisemate tööriistadega (nt noa või käsisaega) lõigata. CONLIT 0 SÜSTEEMI OSAD CONLIT 0 süsteem koosneb järgmistest elementidest:. kivivillaplaadid: a) CONLIT 0 P, ilma mingi välise kattematerjalita;. kinnitusdetailid: metallist kruvid, poldid või naelad. CONLIT 0 ISOLEERITAVA PUITTARINDI KIRJELDUS Süsteem CONLIT 0 sobib tagamaks puitkonstruktsioonide tulekindlust, kui:: - isoleeritavate elementide tuletundlikkuse klass ei ole madalam kui D-s, d0 (vastavalt standardile EVS EN 0-); - puidu tihedus on 8 kg/m ; - puitelemendi paksus on 9 mm. INSTRUKTSIOONID CONLIT 0 plaadid kinnitatakse puittarindile mehaaniliselt, st kasutades metallist kinnitusdetaile: standardseid kruvisid, polte või naelu. Kinnitusdetailide paigaldussügavus tarindis (aluspinnas) ei tohi olla väiksem kui isolatsiooniplaatide paksus, kaugus kinnituskohtade vahel aga ei tohi ületada 00 mm. Pindade isoleerimisel tervikuna paigaldatakse CONLIT 0 plaadid tule (leegi) võimaliku mõju küljele (. pilt.).. pilt. Üksikute puitkonstruktsioonide isoleerimine CONLIT 0 plaatidega: puittarind; plaadid CONLIT 0; mmetallist kinnitusdetail. Monteerimisel tuleb erilist tähelepanu pöörata plaatidevahelistele ühendustele, st kõrvuti olevad plaadid peavad olema tihedalt üksteise vastas. Kui seda on keeruline teha, tuleb tõsta kinnituselementide kogust. ISOLATSIOONI PAKSUS Puittarindi tüübist (sarikas, tala või post) sõltumata saavutatakse ka minimaalse 0 mm paksusega CONLIT 0 plaatidega puittarinditelt nõutav tuletundlikkuse klass B-s, d0. PINNA VIIMISTLUS Puittarindte (katuste, vahelagede, seinte või postide) isoleerimiseks kasutatud CONLIT 0 plaatide pinna viimistlemiseks võib kasutada plaatmaterjale (nt kipsplaate, plekki vms) või muid kaitsematerjale (nt kilet). Samuti võib kivivillaplaatide pinna katta sarrustatud liimisegu või värviga.

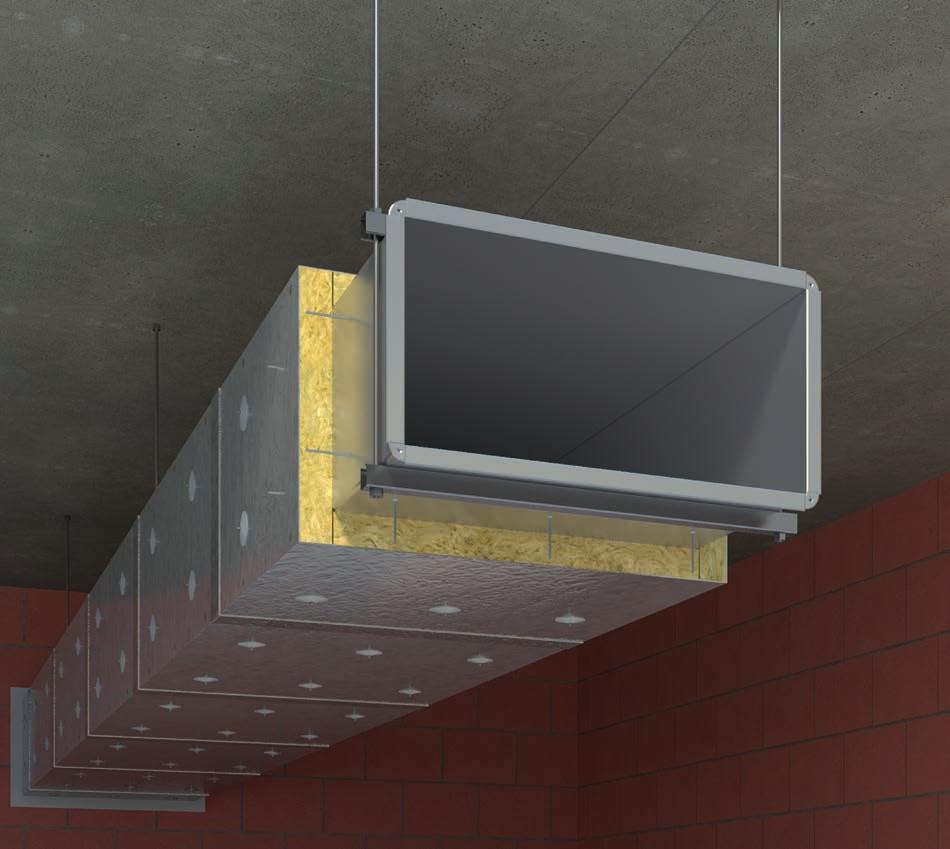

18 EIS 0 EIS 0. TERASEST NELINURKSETE VENTILATSIOONI ÕHUKANALITE TULETÕKKESÜSTEEM CONLIT PLUS Vedruplaat Plaat CONLIT PLUS Toetusdetailid Riputuselement Terasest õhukanal Liim CONLIT GLUE Terasest monteerimisnael 8

19 KASUTAMINE Ventilatsiooni, kliimaseadmete ja suitsu ära juhtivate terasplekist kandilise läbilõikega õhukanalite süsteemide isoleerimisel 0 mm paksuste CONLIT PLUS plaatidega võib saavutada nende tulepüsivuse kuni 0 minutit, mis tähendab, et tulekahju korral jääb tule mõju eest kaitstud õhukanal näidatud ajaks terviklikuks ja suitsu mitte läbilaskvaks ning säilitab oma isolatsiooniomadused. Õiget toetusdetailide paigutust vaata pildilt.. 00 mm 00 mm 00 mm 00 mm 00 mm CONLIT PLUS PLAATIDE KIRJELDUS Plaadid CONLIT PLUS on kõvad kivivillaplaadid magneesiumhüdroksiidilisandiga (Mg(OH) ), mis kuumuse mõjul eraldab suures koguses kristalliliselt seotud vett. Magneesiumhüdroksiidi osakesed paiknevad umbkaudu piki plaatide läbilõike keskkohta. Toodetakse kahte tüüpi CONLIT PLUS plaate, sõltuvalt sisalduva Mg(OH) kogusest: - CONLIT PLUS 0 (keskmine tihedus u 9 kg/m ); - CONLIT PLUS 0 (keskmine tihedus u 0 kg/m ). Plaadid on ühelt küljelt alumiiniumfooliumiga kaetud (märgistused CONLIT PLUS 0 ALU ja CONLIT PLUS 0 ALU). ISOLEERITAVA ÕHUKANALI KIRJELDUS Erinevat tüüpi CONLIT PLUS plaate kasutatakse metallist ventilatsioonikanalite (õhukanalite) tulekaitseisolatsiooniks nii, nagu järgnevalt kirjeldatud: Plaadi tüüp CONLIT PLUS 0 ALU CONLIT PLUS 0 ALU CONLIT PLUS 0 ALU Õhukanali maksimaalmõõtmed pleki Õhukanali paksus 0 x 000 mm 0 x 000 mm 0, mm 00 x 0 mm, mm Õhukanali tiheduse klass (EVS EN 0:00) A, B, C, D Ventilatsioonisüsteemide sisse- ja väljatõmbekanalites võib töörõhk kõikuda piirides -00 Pa kuni +00 Pa. 0 mm 0 mm. pilt. Terasest keevisnaelte asetus õhukanali pinnal Vertikaalsete õhukanalite korral peavad keevisnaelad asetsema kanali kõigil külgpindadel, horisontaalsetel õhukanalitel aga ei pruugi neid kanali peal üldse ollagi. Kõik isolatsiooniplaatide ühendused (nii piki- kui põikühendused) tihendatakse hoolikalt CONLIT GLUE liimiga, mis on vedela klaasi ja kaoliini baasil valmistatud mineraalliim. Ka plaatide nurgaühendused tihendatakse CONLIT GLUE liimiga, kandes liimi plaatide servadele ja surudes need üksteise vastu; hiljem tugevdatakse liimitud ühenduskohad tsingitud terasest keevisnaeltega, mille läbimõõt on vähemalt, mm ja pikkus vähemalt 0 mm. Keevisnaelad paigaldatakse üksteisest 0 mm kaugusele. Kasutades CONLIT PLUS ALU plaatide isolatsioonisüsteemi, tihendatakse ventilatsiooni terasest õhukanalite äärikuga ühendused standardsete vähemalt 0 x mm ristlõikega tihendusribadega. Äärikühenduste kohal lõigatakse CONLIT PLUS ALU plaadist välja maksimaalselt 0 mm sügavune riba nii, et ühenduskoht jääks isolatsioonikihi sisse (. pilt.). 0 mm 0 mm 0 mm 0 mm ~0 mm TÖÖJUHISED KINNITAMINE CONLIT PLUS ALU plaate võib ventilatsioonisüsteemi õhukanalitele kinnitada järgmiselt: - vajutades plaadid terasest (tsingitud või vasekattega) keevisnaeltele, mis on eelnevalt õhukanali välispinnale keevitatud; plaatide lahti tulemise vältimiseks kasutatakse terasest kinnitusseibe läbimõõduga vähemalt 0 mm, mis surutakse keevisnaelte väljaulatuvatele otstele; - kasutades (tsingitud või vasekattega) keevisnaelu, mis keevitatakse õhukanali välispinnale isolatsiooniplaadist läbi torgates. Keevisnaelte läbimõõt peab olema vähemalt, mm, pikkus ühe isolatsioonikihi korral vähemalt 0 mm, kahe isolatsioonikihi (põhikiht ja lisariba) korral aga vähemalt 0 mm. Keevisnaelad kinnitatakse õhukanali välispinnale järgmiste vahekaugustega: - keevisnaelte omavaheline kaugus mitte üle 0 mm, - keevisnaelte kaugus õhukanali äärikühendustest mitte üle 0 mm, - keevisnaelte kaugus õhukanali servadest mitte üle 00 mm. 0 mm. pilt. Äärikühenduste isoleerimine CONLIT PLUS ALU plaatidega: CONLIT PLUS ALU plaat; õhukanali terasäärik; tihendamine CONLIT GLUE liimiga. Juhul, kui äärikühenduste kõrgus on suurem kui 0 mm ja CONLIT PLUS ALU plaatidest on vaja välja lõigata paksemad ribad kui 0 mm, kasutatakse täiendavat CONLIT PLUS ALU isolatsiooniplaadist riba, mille läbilõike mõõtmed on 00 x 0 mm. 0 mm 9

20 Peamise isolatsioonikihi ja lisariba vaheline ühendus tihendatakse CONLIT GLUE liimiga, mis kantakse isolatsiooni liitekohta. Liimitud ühendus tugevdatakse tsingitud terasnaeltega, mille läbimõõt on vähemalt, mm, pikkus vähemalt 0 mm ja samm mitte rohkem kui 0 mm (. pilt.). 0 mm 0 mm 00 mm ~0 mm 0 mm 0 mm 0 mm. pilt. Äärikühenduste isoleerimine CONLIT PLUS ALU plaatidega - läbilõige äärikühenduse kohal: CONLIT PLUS ALU plaat; terasplekist õhukanali äärikühendus; liitekohtade ühendus CONLIT GLUE liimiga; keevisnael; terasest paigaldusnael; CONLIT PLUS 0 ALU plaadi riba, mõõtmed 00 x 0 mm. ÕHUKANALITE RIPUTAMINE Kui õhukanalite mõõdud ei ületa 0 x 000 mm, siis vahemaa riputuselementide vahel on 00 mm (pilt.). Kui aga õhukanalid on suuremad kui 0 x 000 mm (kuid ei ületa 00 x 0 mm), on suurim lubatud kaugus riputuselementide vahel 0 mm. 0 mm. pilt. Ventilatsiooni õhukanali isoleerimine CONLIT PLUS ALU plaatidega - riputustarind isolatsiooni sees: raudbetoonist vahelagi; õhukanali riputusdetail; terasprofiil ; kinnitusseibidega keevisnaelad; terasest paigaldusnael; CONLIT PLUS ALU plaat; liitekohtade ühendus CONLIT GLUE liimiga. Ventilatsioonitorud, mida on tulekahju eest kaitsmiseks isoleeritud plaatidega CONLIT PLUS ALU, riputatakse vahelagede alla, kasutades ankruid ja keermestatud vardaid M M (riputuselemendid) ning montaažitugesid (terasest tugiprofiilid). Riputuselementide keermestatud varraste läbimõõdu valimise tabel sõltuvalt toru tulepüsivusklassist: H B Õhutoru pikkus L = 000 mm 00 M/M8 M/M8 M/M8 M/M8 M/M8 M/M0 M8/M0 M8/M M8/M 0 M/M8 M/M8 M/M8 M/M8 M/M8 M/M0 M8/M0 M8/M M8/M 00 M/M8 M/M8 M/M8 M/M8 M/M0 M/M0 M8/M0 M8/M M8/M 0 M/M8 M/M8 M/M8 M/M0 M8/M0 M8/M0 M8/M0 M8/M M8/M 00 M/M8 M/M8 M/M8 M/M0 M8/M0 M8/M M8/M M8/M M8/M 00 M/M8 M/M8 M/M0 M/M0 M8/M0 M8/M M8/M M8/M M0/M 00 mm 00 M/M0 M/M0 M/M0 M8/M0 M8/M M8/M M8/M M0/M M0/M 00 M/M0 M8/M0 M8/M0 M8/M0 M8/M M8/M M8/M M0/M M0/M 800 M8/M0 M8/M0 M8/M M8/M M8/M M8/M M0/M M0/M M/M 000 M8/M M8/M M8/M M8/M M0/M M0/M M0/M M0/M M/M Õhutoru pikkus L = 0 mm 00 M/M8 M/M8 M/M8 M/M8 M/M0 M8/M0 M8/M M8/M M0/M. pilt. Õhukanali riputuselementide paigutus 0 M/M8 M/M8 M/M8 M/M0 M8/M0 M8/M0 M8/M M8/M M0/M 00 M/M8 M/M8 M/M0 M8/M0 M8/M0 M8/M0 M8/M M8/M M0/M 0 M/M8 M/M8 M/M0 M8/M0 M8/M M8/M0 M8/M M0/M M0/M 00 M/M8 M/M0 M/M0 M8/M0 M8/M M8/M M8/M M0/M M0/M Vastavalt standardi EVS EN - sätetele peavad riputuselemendid vastama alljärgnevatele nõuetele: Maksimaalne riputuselementide tõmbekoormus olenevalt tulekindlusajast (t): Koormuse tüüp Maksimaalne koormus [N/mm ] t 0 min 0 min t 0 min Tõmbekoormus kõigis vertikaalsetes elementides 9 Nihkekoormus. klassi kruvides, vastavalt EN M/M0 M8/M0 M8/M0 M8/M M8/M M8/M M0/M M0/M M0/M 00 M8/M0 M8/M0 M8/M0 M8/M M8/M M8/M M0/M M0/M M/M 00 M8/M0 M8/M M8/M M8/M M8/M M0/M M0/M M0/M M/M 800 M8/M M8/M M8/M M8/M M0/M M0/M M0/M M/M M/M 000 M8/M M0/M M0/M M0/M M0/M M0/M M0/M M/M M/M Õhutoru pikkus L = 00 mm 00 M/M8 M/M8 M/M8 M/M0 M8/M0 M8/M M8/M M0/M M0/M 0 M/M8 M/M8 M/M0 M8/M0 M8/M0 M8/M M8/M M0/M M0/M 00 M/M8 M/M0 M8/M0 M8/M M8/M M8/M M0/M M0/M M0/M 0 M/M0 M/M0 M8/M0 M8/M M8/M M8/M M0/M M0/M M0/M 00 M/M0 M8/M0 M8/M0 M8/M M8/M M8/M M0/M M0/M M0/M Horisontaalsete ventilatsioonitorude riputamiseks vajalikud riputuselemendid ja tugiprofiilid võib monteerida: - isolatsiooniplaadi CONLIT PLUS sisse; - isolatsiooniplaadist CONLIT PLUS väljapoole. Juhul, kui õhukanalite mõõtmed ei ületa 0 x 000 mm, paigaldustugedena aga kasutatakse terasest tugiprofiile, mille kõrgus ei ületa 0 mm, võib kogu riputustarindi isolatsioonikihi sisse paigaldada (. pilt.). 00 M8/M0 M8/M0 M8/M M8/M M8/M M0/M M0/M M/M M/M 00 M8/M M8/M M8/M M8/M M8/M M0/M M0/M M/M M/M 00 M8/M M8/M M8/M M0/M M0/M M0/M M/M M/M M/M 800 M0/M M0/M M0/M M0/M M0/M M0/M M/M M/M M/M 000 M0/M M0/M M0/M M0/M M0/M M/M M/M M/M M/M Märkused: H õhutoru pikkus, mm; B õhutoru laius, mm; siniselt märgitud riputuselementide varraste läbimõõdud, mida kasutatakse, monteerides kuni 0 min tulepüsivusega õhutorusid (koormus 9 N/mm ), punaselt kasutatakse, monteerides üle 0 min tulepüsivusega õhutorusid (koormus N/mm ). 0

21 Kui terasprofiilide kõrgus on suurem kui 0 mm, siis paigaldatakse kõik riputuselemendid isolatsioonikihi välimisesse kihti (. pilt).. pilt. Ventilatsiooni õhukanali isoleerimine CONLIT PLUS ALU plaatidega - riputustarind isolatsioonist väljaspool: raudbetoonist vahelagi; õhukanali riputusdetail; terasprofiil; kinnitusseibidega keevisnaelad; terasest paigaldusnael; CONLIT PLUS ALU plaat; liitekohtade ühendus CONLIT GLUE liimiga. Võimalik on ka alternatiivne lahendus, kus riputustarind paigaldatakse isolatsioonikihi sisse ja kasutatakse täiendavaid isolatsiooniribasid vastavalt järgnevalt ära toodud nõuetele suuremate kui 0 x 000 mm (kuid mitte üle 00 x 0 mm) õhukanalite osas. Juhul, kui õhukanali mõõtmed ületavad 0 x 000 mm, tugiprofiili kõrgus aga ei võimalda riputustarindit isolatsioonikihi sisse paigaldada, isoleeritakse kõik riputusdetailid ja äärikühendused täiendavate CONLIT PLUS 0 ALU plaatidest ribadega. Nende suurus ja kinnitusviis sõltub tugiprofiilide asukohast (kas seesvõi väljaspool isolatsioonikihti). Juhul, kui tugiprofiilid asuvad vahetult õhukanali all isolatsioonikihi sees, tuleb äärikühenduste ja riputusdetailide kohad õhukanali all ja külgedel isoleerida täiendavate isolatsiooniribadega, mille ristlõike mõõtmed on 80 x 0 mm. Ribad kinnitatakse riputustarindi külge terasest keevisnaeltega. Peamise isolatsioonikihi ja lisariba vaheline ühendus tihendatakse CONLIT GLUE liimiga, mis kantakse isolatsiooni liitekohta. Liimitud ühendus tugevdatakse tsingitud terasnaeltega, mille läbimõõt on vähemalt, mm, pikkus vähemalt 0 mm ja samm mitte rohkem kui 0 mm (. pilt.). 0 mm 0 mm 8 ~0 ~80 0 mm 0 mm 8 0 mm. pilt. Färikühenduste ja tugiprofiilide isoleerimine CONLIT PLUS ALU plaatidega läbilõiked: CONLIT PLUS ALU plaat; õhukanali äärikühendus; terasest riputusprofiil; liitekohtade ühendus CONLIT GLUE liimiga; õhukanali keevisnaelad; terasest paigaldusnael; CONLIT PLUS 0 ALU plaadi riba, ristlõike mõõtmed 80 x 0 mm; 8 riputusprofiili keevisnaelad. Juhul, kui on vaja ka ventilatsioonisüsteemi riputustarindit isoleerida, kaetakse see alt ja külgedelt täiendavate isolatsiooniribadega, mille ristlõike mõõtmed on 0 x 0 mm. Altpoolt kinnitatakse ribad riputustarindi külge terasest keevisnaeltega. Peamise isolatsioonikihi ja lisariba vaheline ühendus tihendatakse CONLIT GLUE liimiga, mis kantakse isolatsiooni liitekohta. Liimitud ühendus tugevdatakse tsingitud terasnaeltega, mille läbimõõt on vähemalt, mm, pikkus vähemalt 0 mm ja samm mitte rohkem kui 0 mm (.8 pilt.). Kohad, kus asuvad õhukanalite eri osade äärikühendused, kaetakse õhukanali pealt täiendavate isolatsiooniribadega, mille ristlõike mõõtmed on 00 x 0 mm. Peamise isolatsioonikihi ja lisariba vaheline ühendus tihendatakse CONLIT GLUE liimiga, mis kantakse isolatsiooni liitekohta. Liimitud ühendus tugevdatakse tsingitud terasnaeltega, mille läbimõõt on vähemalt, mm, pikkus vähemalt 0 mm ja samm mitte rohkem kui 0 mm (vt pilt.). Latid, mida kasutatakse õhukanalite riputamiseks, isoleeritakse mõlemast küljest täiendavate isolatsiooniribadega, mille ristlõike mõõtmed on 0 x 0 mm, ning mis ulatuvad õhukanali pinnalt kuni vahelaeni. Peamise isolatsioonikihi ja lisariba vaheline ühendus tihendatakse CONLIT GLUE liimiga, mis kantakse isolatsiooni liitekohta. Liimitud ühendus tugevdatakse tsingitud terasnaeltega, mille läbimõõt on vähemalt, mm, pikkus vähemalt 0 mm ja samm mitte rohkem kui 0 mm (vt pilt.8) pilt. Ventilatsiooni õhukanalite isoleerimine CONLIT PLUS ALU plaatidega - läbilõige riputustarindi kohal: raudbetoonist vahelagi; õhukanali riputusdetail; - terasest tugiprofiil; õhukanali keevisnaelad; terasest paigaldusnael; CONLIT PLUS ALU plaat; liitekohtade ühendus CONLIT GLUE liimiga; 8 CONLIT PLUS 0 ALU plaadi riba, ristlõike mõõtmed 0 x 0 mm; 9 riputusdetailide tulekaitseisolatsioon; 0 CONLIT PLUS 0 ALU plaadi riba, ristlõike mõõtmed 0 x 0 mm. Juhul, kui tugiprofiilid asuvad isolatsioonikihist väljaspool, kaetakse äärikühenduste ja riputusdetailide kohad õhukanali altpoolt kahe täiendava isolatsiooniribaga, paigaldades need riputusdetaili mõlemale poole järgmiselt: ühele poole riba ristlõike mõõtmetega 00 x 0 mm (äärikühenduse pool) ja teisele poole 0 x 0 mm ristlõikega riba. Seejärel kaetakse need väljastpoolt veel täiendavalt isolatsiooniribaga, mille ristlõike mõõtmed on 00 x 0 mm (välised isolatsiooniribad ristlõike mõõtmetega 00 x 0 mm paigaldatakse ka õhukanali külgmistele seintele). Altpoolt kinnitatakse ribad riputustarindi külge terasest keevisnaeltega, samamoodi kinnitatakse õhukanali külge ka külgmised tugitarindi isolatsiooniribad. Peamise isolatsioonikihi ja lisariba vaheline ühendus tihendatakse CONLIT GLUE liimiga, mis kantakse isolatsiooni liitekohta. Liimitud ühendus tugevdatakse tsingitud terasnaeltega, mille läbimõõt on vähemalt, mm, pikkus vähemalt 0 mm ja samm mitte rohkem kui 0 mm (.9 pilt.). 9

22 0 mm 0 mm 8 ~00 0 mm 0 mm.9 pilt. Äärikühenduste ja tugiprofiilide isoleerimine CONLIT PLUS ALU plaatidega läbilõikeds: CONLIT PLUS ALU plaat; õhukanali äärikühendus; terasest riputusprofiil; liitekohtade ühendus CONLIT GLUE liimiga; õhukanali keevisnaelad; terasest paigaldusnael ; riputusprofiili keevisnaelad; 8 CONLIT PLUS 0 ALU plaadi riba, ristlõike mõõtmed 80 x 0 mm. Vajadusel isoleerida süsteemi riputuselemendid, kattes need õhutoru alumisest osast kahe lisaisolatsiooniribaga: paigaldades 0 x 0 mm läbimõõduga ribad mõlemale poole riputuselemente (mis kinnitatakse, kinnitades terasest toetuselemendid riputuselementide külge) ja kattes lisaks ka väljast 0 x 0 mm läbimõõduga isolatsiooniribaga (väline riba 0 x 0 mm monteeritakse ka õhukanali seintele). Välised isolatsiooniribad kinnitatakse alumiselt poolelt, kinnitades toetuselemendid riputuselementide külge mm Latid, mida kasutatakse õhukanalite riputamiseks, isoleeritakse mõlemast küljest täiendavate isolatsiooniribadega, mille ristlõike mõõtmed on 0 x 0 mm, ning mis ulatuvad õhukanali pinnalt kuni vahelaeni. Peamise isolatsioonikihi ja lisariba vaheline ühendus tihendatakse CONLIT GLUE liimiga, mis kantakse isolatsiooni liitekohta. Liimitud ühendus tugevdatakse tsingitud terasnaeltega, mille läbimõõt on vähemalt, mm, pikkus vähemalt 0 mm ja samm mitte rohkem kui 0 mm (vt pilt.0). Terasplekist ventilatsioonikanalid, mille ristlõike mõõtmed ei ületa 0 x 000 mm ning mis on seestpoolt tootjapoolsete jäikusribidega varustatud, ei nõua soojuslikust pikenemisest ja õhukanali sisemuses tekkivatest rõhuvahedest (ala- või ülerõhk) tingitud pingete talumiseks mingeid täiendavaid konstruktsioonilisi tugevdusi. Juhul, kui õhukanali ristlõike mõõtmed ületavad 0 x 000 mm (kuid ei ületa 00 x 0 mm), laius või kõrgus aga ületab 00 mm, tuleb kasutada täiendavaid sisemisi 0 mm läbimõõduga teraslattidest või /8 või / läbimõõduga terastorudest tugidetaile. Vajalik õhukanali sisetugede arv saadakse 00 mm sammuga õhukanali laiust/kõrgust ja 00 mm sammuga õhukanali pikkust arvestades. Tugidetaili maksimaalkaugus õhukanali vertikaalseinast on 00 mm, äärikühendusest aga 00 mm. LÄBIVIIGUD EHITUSKONSTRUKTSIOONIDES Ühendus põhiisolatsiooni ja lisaisolatsiooni vahel tihendatakse liimiga CONLIT GLUE, määrides liimi ühenduskohal isolatsiooniplaatidele ja tugevdades liimitud ühendust terasest tsingitud naeltega, mille läbimõõt on, mm; pikkus 0 mm; paigutades mitte tihedamini kui iga 0 mm tagant (pilt.0). a) b).0 pilt. Ventilatsiooni õhukanalite isoleerimine CONLIT PLUS ALU plaatidega - läbilõige riputustarindi kohal: raudbetoonist vahelagi; õhukanali riputusdetail; terasest tugiprofiil; õhukanali keevisnaelad; terasest paigaldusnael; CONLIT PLUS ALU plaat; liitekohtade ühendus CONLIT GLUE liimiga; 8 CONLIT PLUS 0 ALU plaadi riba, ristlõike mõõtmed 0 x 0 mm; 9 riputusdetailide tulekaitseisolatsioon; 0 CONLIT PLUS 0 ALU plaadi riba, ristlõike mõõtmed 0 x 0 mm. Kohad, kus asuvad õhukanalite eri osade äärikühendused, kaetakse õhukanali pealt täiendavate isolatsiooniribadega, mille ristlõike mõõtmed on 00 x 0 mm. Peamise isolatsioonikihi ja lisariba vaheline ühendus tihendatakse CONLIT GLUE liimiga, mis kantakse isolatsiooni liitekohta. Liimitud ühendus tugevdatakse tsingitud terasnaeltega, mille läbimõõt on vähemalt, mm, pikkus vähemalt 0 mm ja samm mitte rohkem kui 0 mm (vt pilt.).. pilt. Ehituskonstruktsioone läbivate ventilatsioonitorude tihendamine: a) lae läbimine; b) seina läbimine; tihendamine puistevillaga, kokkupressitud kuni ~0 kg/m või CONLIT PLUS ALU plaatide ribadega; lisaks CONLIT PLUS 0 ALU plaadi riba, mille suurus on 00 x 0 mm; CONLIT PLUS ALU plaat. CONLIT PLUS ALU plaatidega isoleeritud ventilatsioonikanalite (mille ristlõike mõõtmed ei ületa 0 x 000 mm) läbiviigud vahetarinditest (seintest või vahelagedest) isoleeritakse täiendavalt CONLIT PLUS ALU plaatide ribadega, mille ristlõike mõõtmed on 00 x 0 mm ning mis paigaldatakse õhukanali kogu perimeetri ulatuses vahetarindi mõlemale poole. Õhukanali seinte ja seina/vahelae augu servade vahelised vahed täidetakse tihedalt puistevillaga, mis on kokku surutud kuni umbes 0 kg/ m tiheduseni või CONLIT PLUS ALU plaadist lõigatud ribadega.

23 Isolatsiooniplaatidest sõltuvalt kasutatakse ventilatsioonikanalite isoleerimist CONLIT PLUS ALU plaatidega järgmiste vahetarindite läbiviikude korral: a) CONLIT PLUS 0 ALU plaadid: - betoonvahelaed, mille paksus on vähemalt 00 mm; - betoonseinad, mille paksus on vähemalt 80 mm; - täis- või kärgtellisseinad, mille paksus on vähemalt 80 mm; - teraskarkassiga kipsplaatseinad, mille kogupaksus on vähemalt 00 mm ja tulepüsivuse klass vähemalt EI 0. b) CONLIT PLUS 0 ALU plaadid: - betoonvahelaed, mille paksus on vähemalt 0 mm; - betoonseinad, mille paksus on vähemalt 0 mm; - täis- või kärgtellisseinad, mille paksus on vähemalt 0 mm; - teraskarkassiga kipsplaatseinad, mille kogupaksus on vähemalt 0 mm ja tulepüsivuse klass vähemalt EI 0. 0 mm 0 mm 00 mm Vertikaalsetele õhutorudele, mis läbivad konstruktsioone, kasutatakse lisakonstruktsioonielemente 0 x 0 x,0 mm terasnurgikuid, mida kinnitatakse lagede külge terasankrutega M0. Nimetatud nurgikud ühendatakse õhukanalite külgedega plekikruvide abil, mida paigaldatakse 00 mm vahedega (pilt.). 00 mm 0 mm mm 80 mm 00 mm. pilt. CONLIT PLUS ALU plaatidega isoleeritud ja C-profiilidega tugevdatud õhukanali läbiviik betoon- või tellisseinast: betoon- või tellissein; CONLIT PLUS ALU plaat; liitekohtade ühendus CONLIT GLUE liimiga; CONLIT PLUS 0 ALU plaadi riba, ristlõike mõõtmed 00 x 0 mm; õhukanalit tugevdav C-terasprofiil mõõtmetega 0 x x,0 mm; isekeermestav kruvi pikkusega üle 0 mm; tihendamine puistevillaga, mis on kokku surutud kuni ~0 kg/m tiheduseni, või CONLIT PLUS ALU plaatide lõikmetega. Alternatiivne lahendus õhukanali tugevdamiseks seinaläbiviigu kohal on tugitoru paigaldamine õhukanali sisemusse. Õhukanalisse paigaldatakse terastoru x mm, mille sees on M keermelatt. Lisaks tugevdatakse tarind ka 0 x 0 x,0 mm terasnurgikutega, mis kinnitatakse õhukanali külgedele seestpoolt seina mõlemal poolel, nagu on näidatud. pilt.. pilt. Ventilatsiooni õhukanalite isoleerimine CONLIT PLUS ALU plaatidega - läbiviik betoonvahetarindist: CONLIT PLUS ALU plaat; täiendav CONLIT PLUS 0 ALU plaadi riba, ristlõike mõõtmed 0 x 0 mm; terasest paigaldusnael; liitekohtade ühendus CONLIT GLUE liimiga; isekeermestavad kruvid nurgiku kinnitamiseks õhukanalile; tihendamine puistevillaga, mis on kokku surutud kuni ~0 kg/m tiheduseni, või CONLIT PLUS ALU plaatide ribadega; - raudbetoonist vahelagi; 8 metallankur M0 kruviga; 9 terasnurgik 0 x 0 x,0 mm. 9 8 Seinu (massiiv- ja kergseinu) läbivate horisontaalsete õhukanalite korral kasutatakse täiendavaid väliseid jäikusribisid: C-profiile, mille mõõtmed on 0 x x,0 mm ning mis paigaldatakse õhukanali kogu perimeetri ulatuses seina mõlemale poole. Antud profiilid paigaldatakse isolatsioonikihist väljapoole, vajutades need CONLIT PLUS ALU plaatidesse, hiljem aga kinnitades õhukanali külgedel isekeermestavate kruvidega. Lõpuks paigaldatakse 00 x 0 mm ristlõikega isolatsiooniribad, mis tarindi osad täielikult katavad, nagu on näidatud. pilt. 0 mm 0 mm 00 mm. pilt. CONLIT PLUS ALU plaatidega isoleeritud ja terastoruga tugevdatud õhukanali läbiviik betoon- või tellisseinast: CONLIT PLUS ALU plaat; CONLIT PLUS 0 ALU plaadi riba; terasest paigaldusnael; liitekohtade ühendus CONLIT GLUE liimiga; õhukanalit tugevdav terastoru sisemise keermelatiga; tihendamine puistevillaga, mis on kokku surutud kuni ~0 kg/m tiheduseni, või CONLIT PLUS ALU plaatide ribadega; õhukanalit tugevdav terasnurgik mõõtmetega 0 x 0 x,0 mm; 8 isekeermestav kruvi nurgiku kinnitamiseks õhukanalile; 9 betoon- või tellissein.

24 CONLIT PLUS 0 ALU plaatidega isoleeritud horisontaalsete ventilatsioonikanalite (mille ristlõike mõõtmed ületavad 0 x 000 mm, kuid ei ületa 00 x 0 mm), läbiviigud seintest isoleeritakse täiendavalt CONLIT PLUS 0 ALU plaatide ribadega, mille ristlõike mõõtmed on 0 x 0 mm ning mis paigaldatakse õhukanali kogu perimeetri ulatuses seina mõlemale poole. Õhukanali seinte ja seina/vahelae augu servade vahelised vahed täidetakse tihedalt puistevillaga, mis on kokku surutud kuni umbes 0 kg/m tiheduseni, või CONLIT PLUS 0 ALU plaatide lõikmetega. Täiendavaks tugevdamiseks kasutatakse väliseid jäikusribisid: C-profiile, mille mõõtmed on 0 x 0 x,0 mm ning mis paigaldatakse õhukanali kogu perimeetri ulatuses seina mõlemale poole. Antud profiilid paigaldatakse isolatsioonikihist väljapoole, vajutades need CONLIT PLUS 0 ALU plaatidesse, hiljem aga kinnitades õhukanali külgedel isekeermestavate kruvidega. Lõpuks paigaldatakse 0 x 0 mm ristlõikega CONLIT PLUS 0 ALU plaadi ribad, mis tarindi osad täielikult katavad, nagu on näidatud. pilt. ning puudub võimalus kanal igast küljest vajaliku paksusega isolatsioonikihiga katta. Niisugusel juhul kasutatakse täiendavat CONLIT PLUS plaadi riba, mille ristlõike mõõtmed on 0 x 0 mm ning mis paigaldatakse õhukanali isolatsioonikihi ja vahetarindi kokkupuutekohta õhukanali kogu pikkuse ulatuses. Antud riba ühendatakse põhilise isolatsioonikihiga CONLIT GLUE liimi ja terasest paigaldusnaelte abil. Kahe- ja kolmekülgse isoleerimise korral jäetakse riputustarindi elemendid isolatsioonikihi sisse. Kui kahest või kolmest küljest tulekaitseisolatsiooniga kaetud horisontaalne õhukanal läbib teatud tulekindlusega seina, kasutatakse õhukanali täiendavaks tugevdamiseks terastoru x mm, mille sees on M keermelatt. Lisaks tugevdatakse tarind ka 0 x 0 x,0 mm terasnurgikutega, mis kinnitatakse õhukanali külgedele seestpoolt seina mõlemal poolel (nagu on näidatud..0 pilt.) 8 00 mm 0 mm 0 mm 0 mm 0 mm. pilt. kahest või kolmest küljest CONLIT PLUS ALU plaatidega isoleeritud ventilatsioonikanali läbiviik massiivseinast: vahetarind; CONLIT PLUS 0 ALU plaat; CONLIT PLUS 0 ALU plaadi riba, ristlõike mõõtmed 00 x 0 mm; liitekohtade ühendus CONLIT GLUE liimiga; õhukanalit tugevdav terasnurgik; metallankur M0 kruviga; tihendamine puistevillaga, mis on kokku surutud kuni ~0 kg/m tiheduseni, või CONLIT PLUS ALU plaatide ribadega; 8 keevisnaelad õhukanali külgedel.. pilt. CONLIT PLUS ALU plaatidega isoleeritud ja C-profiilidega tugevdatud õhukanali, mille ristlõike mõõtmed ületavad 0 x 000 mm (kuid ei ületa 00 x 0 mm) läbiviik betoon- või tellisseinast: betoon- või tellissein; CONLIT PLUS 0 ALU plaat; liitekohtade ühendus CONLIT GLUE liimiga; CONLIT PLUS 0 ALU plaadi riba, ristlõike mõõtmed 00 x 0 mm; õhukanalit tugevdav terasnurgik mõõtmetega 0 x 0 x,0 mm; isekeermestav kruvi pikkusega üle 0 mm; tihendamine puistevillaga, mis on kokku surutud kuni ~0 kg/m tiheduseni, või CONLIT PLUS ALU plaatide ribadega. Vertikaalsete ventilatsioonikanalite (mille ristlõike mõõtmed ületavad 0 x 000 mm, kuid ei ületa 00 x 0 mm), läbiviigud vahetarinditest isoleeritakse täiendavalt CONLIT PLUS 0 ALU plaatide ribadega, mille ristlõike mõõtmed on 00 x 0 mm ning mis paigaldatakse seina mõlemale poole õhukanali kogu perimeetri ulatuses. Terasplekist ventilatsioonikanaleid (mille ristlõike mõõtmed ei ületa 0 x 000 mm) võib CONLIT PLUS ALU plaatidega tulekaitseks isoleerida ka kahest või kolmest küljest. Seda siis, kui õhukanal on vahetarindi (seina või vahelae) lähedal 0 mm 0 mm 0 mm 0 mm. pilt. Vertikaalse terasplekist ventilatsioonikanali katmine CONLIT PLUS ALU isolatsiooniplaatidega kahest küljest: vahetarind; CONLIT PLUS ALU plaat; liitekohtade ühendus CONLIT GLUE liimiga; keevisnaelad õhukanali külgedel; terasest paigaldusnael; CONLIT PLUS ALU plaadi riba (ristlõike mõõtmed 0 x 0 mm), mis on paigaldatud õhukanali kogu pikkuse ulatuses ning CONLIT GLUE liimiga vahetarindi ja põhiisolatsiooni külge kinnitatud.

25 0 mm 8 0 mm 00 mm.8 pilt. Kahest või kolmest küljest CONLIT PLUS ALU plaatidega isoleeritud ventilatsioonikanali läbiviik massiivseinast: vahetarind; CONLIT PLUS ALU plaat; terasest paigaldusnael; liitekohtade ühendus CONLIT GLUE liimiga; õhukanalit tugevdav terastoru sisemise keermelatiga; tihendamine puistevillaga, mis on kokku surutud kuni ~0 kg/m tiheduseni, või CONLIT PLUS ALU plaatide lõikmetega; õhukanalit tugevdav terasnurgik mõõtmetega 0 x 0 x,0 mm; 8 CONLIT PLUS ALU plaadi riba (ristlõike mõõtmed 00 x 0 mm). TULEPÜSIVUSE KLASSIFIKATSIOON Kattes terasest horisontaalseid või vertikaalseid ventilatsiooni-, konditsioneeri- ja õhukanaleid tuletõkkeplaatidega CONLIT PLUS ALU, mille paksus on 0 mm, saavutate neile järgmised tulepüsivusklassid. Plaadi tüüp Maksimaalsed õhukanali mõõdud Tulepüsivusklass CONLIT PLUS 0 ALU 0 x 000 mm EI 0 (ve ho i o) S CONLIT PLUS 0 ALU 0 x 000 mm EI 0 (ve ho i o) S CONLIT PLUS 0 ALU 00 x 0 mm EI 0 (ve ho i o) S See klass tähendab, et tule mõju eest kaitstud õhukanal jääb tulekahju korral terviklikuks ja suitsu mitte läbilaskvaks ning säilitab oma isolatsiooniomadused vähemalt näidatud aja jooksul, mis on väljendatud minutites. LAGI 0 mm 0 mm SEIN 8 0 mm 0 mm.9 pilt. Horisontaalse terasplekist ventilatsioonikanali katmine CONLIT PLUS ALU isolatsiooniplaatidega kahest küljest: vahetarind; õhukanali riputuslatt; terasprofiil; keevisnaelad õhukanali külgedel; terasest paigaldusnael; CONLIT PLUS ALU plaat; liitekohtade ühendus CONLIT GLUE liimiga; 8 CONLIT PLUS ALU plaadi riba (ristlõike mõõtmed 0 x 0 mm), mis on paigaldatud õhukanali kogu pikkuse ulatuses ning CONLIT GLUE liimiga vahetarindi ja põhiisolatsiooni külge kinnitatud. LAGI 0 mm 0 mm 8 0 mm.0 pilt. Horisontaalse terasplekist ventilatsioonikanali katmine CONLIT PLUS ALU isolatsiooniplaatidega kolmest küljest: vahetarind; õhukanali riputuslatt; terasprofiil; keevisnaelad õhukanali külgedel; terasest paigaldusnael; CONLIT PLUS ALU plaat; liitekohtade ühendus CONLIT GLUE liimiga; 8 CONLIT PLUS ALU plaadi riba (ristlõike mõõtmed 0 x 0 mm), mis on paigaldatud õhukanali kogu pikkuse ulatuses ning CONLIT GLUE liimiga vahetarindi ja põhiisolatsiooni külge kinnitatud.

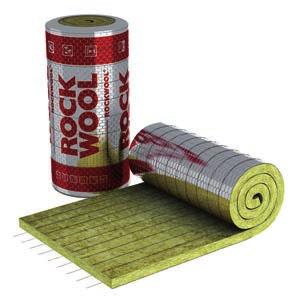

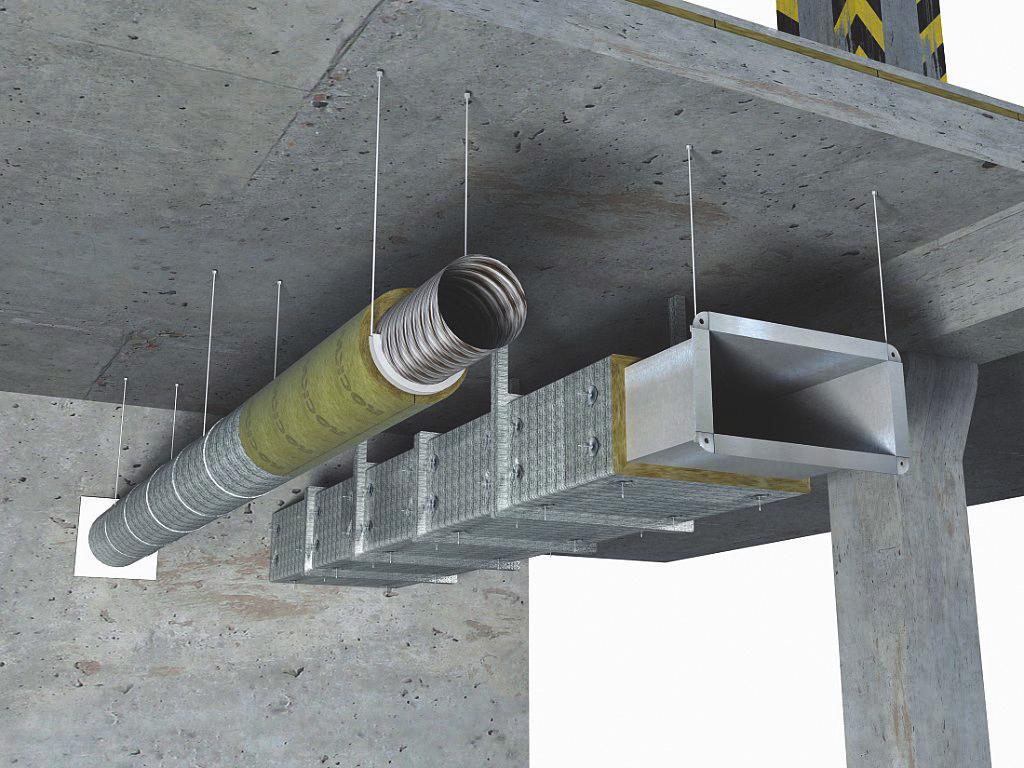

26 EI EI 0. ÜMMARGUSE JA KANDILISE RISTLÕIKEGA VENTILATSIOONITORUDE TULEKINDEL ISOLEERIMINE VÕRKMATIGA WIRED MAT 8 Vedruplaat Võrkmatt WIRED MAT 8 Toetusdetailid Riputuselement Terasest õhukanal Terasest monteerimisnael

27 KASUTAMINE Ventilatsioonisüsteem võimaldab tulel tulekahju ajal levida. Õhu liikumise ja hõrenemise tõttu ventilatsioonitorus levib tuli hoones väga kiiresti. Kuna tule tekkimist ja levimist ei ole võimalik täielikult vältida, on otstarbekas suurendada ventilatsioonitorude tulekindlust, et pikendada aega, mis on oluline inimeste ja materiaalsete väärtuste hoonest evakueerimise seisukohast. Ventilatsioonitorude isoleerimisel ROCKWOOL kivivillast võrkmatiga WIRED MAT 8 on võimalik saavutada kuni 0-minutine tulekindluspiir. TULEVASTANE ISOLATSIOON Ventilatsioonitorude tulevastaseks isoleerimiseks kasutatakse ROCKWOOL kivivillast võrkmatte WIRED MAT 8. Võrkmati ühele poolele on kinnitatud galvaanitud traadist võrk x mm suuruste silmadega, mis peavad asuma ventilatsioonitoru välisküljel. Võrk on kinnitatud traadi enda ja lisatraadiga. ISOLEERITAVATE VENTILATSIOONITORUDE KIRJELDUS Isoleeritavad ventilatsioonitorud võivad olla kandilise või ümmarguse ristlõikega: - Ümmarguste ventilatsioonitorude läbimõõt võib olla mm ning need peavad olema valmistatud vähemalt 0, mm paksustest teraslehtedest, mis on ühendatud spiraalselt. Ventilatsioonitorude hermeetilisusklass peab olema vähemalt D. - Kandiliste ventilatsioonitorude mõõtmed: laius kuni 00 mm, kõrgus kuni 000 mm, vähemalt 0,9 mm paksune terasplekk, hermeetilisusklass vähemalt B. Terasest ventilatsioonitorud peavad olema valmistatud vastavalt standardite SFS 8 ja 8 nõuetele. TÖÖJUHISED ISOLATSIOONI PAIGALDAMINE JA KINNITAMINE Tulevastane isolatsioon paigaldatakse juba kokku pandud ja kinnitatud ventilatsioonitorustikele. Kui ristlõike perimeetri tõttu on vaja kasutada rohkem kui üht võrkmatti, asetatakse ROCKWOOLI kivivillast võrkmatid WIRED MAT 8 kõigepealt ventilatsioonitoru alumisele osale. Selleks et tulevastane isolatsioon oleks võimalikult turvaline, tuleb kasutada tükkideks lõikamata võrkmatti, mis katavad maksimaalselt ventilatsioonitoru perimeetri. Matte võrkmatte lõigata nii, et need kataksid paigaldamisel täielikult ventilatsioonitoru. Võrkmatid tuleb omavahel ühendada turvaliselt, st piki- ja ristsuunalised liitekohad kinnitatakse traatvõrku galvaanilise traadi või C-kujuliste haakidega kokku ühendades. Võrkmatt kinnitatakse ventilatsioonitoru ümber, alustades traatvõrgu tervest silmast ja kasutades terastraati (Ø 0,9 mm). Õmbluste maksimaalne vahekaugus võib olla 00 mm (vt pilt...). Võrkmattide vaheline koht tuleb muuta hermeetiliseks (kinni toppides). Üle 00 mm paksuse tulevastase isolatsiooni jaoks võib kasutada võrkmatte mitme kihina. Isolatsioonikihtide rist- ja pikisuunalised õmblused ei tohi kokku langeda, vaid olema teineteise suhtes vähemalt 0 mm ulatuses nihkes Enne kahest kihist koosneva tulevastase isolatsiooni paigaldamist kinnitatakse esimene võrkmati WIRED MAT 8 kiht ventilatsioonitorule keevitatavate varrastega (Ø,0 mm), millel on vedruplaadid (Ø,0 mm), millel on vedruplaadid (Ø 0 mm). Need keevitatakse terasest ventilatsioonitoru välispinna külge. Vardad kinnitatakse ventilatsioonitoru välisküljele, pidades kinni järgmistest vahemaadest: - varraste vaheline kaugus kuni 00 mm; - kaugus isolatsiooni ristsuunalistest õmblustest mitte üle 00 mm. VENTILATSIOONITORUDE KINNITAMINE Ventilatsioonitorud kinnitatakse tikkpoltidega M8 (või muude kinnituselementidega), mille läbimõõt on 8 mm. Ümmargused ventilatsioonitorud kinnitatakse nende ümber paigaldatavate x 0 mm terashoidikutega Lindab UVH0 või analoogilistega. Kinnituselementide paigutuskaugused sõltuvad ventilatsioonitoru tulevastase isolatsiooni kihtide arvust. Suurim lubatud kaugus Kõrvuti asuvate kinnituselementide vahele Isolatsioon paigaldatakse ühe kihina kahe kihina 00 mm 0 mm Tarindist kuni kinnituselemendini 00 mm 00 mm Tarindist kuni äärikühenduseni 800 mm 0 mm Võrkmatiga WIRED MAT 8 isoleeritavad ventilatsioonitorud, mis läbivad järgmisi tarindeid. - vaheseinad paksusega 0 mm; - müürid paksusega 0 mm ja tihedusega 0 kg/m. Ümmarguse ja kandilise ristlõikega ventilatsioonitorude tarindite läbimise kohad hemetiseeritakse 80 kg/m tiheduse kivivilla ja tulekindla liimiga. ISOLATSIOONI PAKSUSE VALIMINE Võrkmattide WIRED MAT 8 minimaalne paksus valitakse vastavalt ventilatsioonitoru ristlõike tüübile ja vajalikule tulekindlusele. Ventilatsioonitoru ristlõike tüüp ja suurused Ümmargused: (läbimõõt mm) Kandilised: (pikim külg 00 mm) Võrkmati WIRED MAT 8 minimaalne paksus (mm) Tulekindlusklass EI EI 0 EI Ka kinnituselemendid tuleb isoleerida vastava paksusega võrkmatiga, mis valitakse vastavalt ventilatsioonitoru tulekindlusklassile. PAIGUTUSSKEEMID Võrkmati paigaldamine kandilise ja ümmarguse ristlõikega ventilatsioonitorudele toimub põhimõtteliselt samamoodi.. pilt. Traatvõrgu kinnitamine: ventilatsioonitoru; võrkmatt WIRED MAT 8; kinnitus.

28 A 0 mm 00 mm 0 mm 00 mm mm 0 mm A. pilt. Kandilise õhukanali kinnitamine: - tihendamine 80 kg/m tiheduse kivivillaga; - riputuselement; - kandiline õhutoru; - esimene tuletõkkeisolatsiooni WIRED MAT 8 kiht; - teine tuletõkkeisolatsiooni WIRED MAT 8 kiht; - kinnitusdetail vedruplaadiga; - flantsühendus; 8 - isolatsioonikihtide ristühendus; 9 - nurgatugi 0x0 mm; 0 - kinnitusklamber + fikseerimisdetail; - SIKA FIRESTOP või analoog; - ehituspiire. 00 mm 00 mm 00 mm B 0 B. pilt. Ümmarguse õhutoru kinnitus: - tihendamine 80 kg/m tiheduse kivivillaga; - riputuselement; - ehituspiire; - SIKA FIRESTOP või analoog; - ümmarguse õhutoru; - tuletõkkeisolatsiooni WIRED MAT 8 kiht; - flantsühendus. Sõltub õhukanali mõõtmetest 0 mm Õhukanali kõrgus 0 mm 00 mm Õhukanali laius. pilt. Kandilisele õhutorule kivivillast tuletõkkeisolatsiooni paigaldamine. (lõige A-A): - nurgatugi; - esimene tuletõkkeisolatsiooni WIRED MAT 8 kiht; - teine tuletõkkeisolatsiooni WIRED MAT 8 kiht; - tugevdusprofiil; - kinnitusklamber; - fikseerimisdetail.. pilt. Ümmargusele õhutorule armeeritud kivivillaplaatidest tuletõkkeisolatsiooni paigaldamine (lõige B-B): - tugevdusprofiil x mm kinnitatud terasest L-kujuline profiil 0 x 0 x mm, mis on kinnitatud õhukanali külge kruvide abil; - M8 polt ja mutter; - Tuletõkkeisolatsiooni WIRED MAT 8 kiht; - Kruvi, x mm; - Terasest L-kujuline profiil 0 x 0 x mm, kinnitatud õhukanalile kruvidega. 8

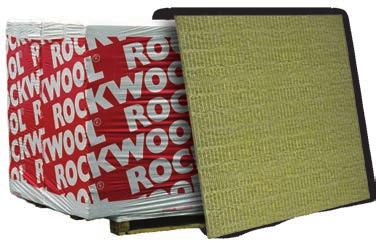

29 ROCKWOOL TULEKAITSEISOLATSIOONI TOOTED Tulekaitseplaadid OTSTARVE Plaate CONLIT 0 kasutatakse erinevat tüüpi ja läbimõõduga terasest kandekonstruktsioonide ja elementide talade ja postide, raudbetoonist konstruktsioonide (vahelagede, seinte, talade ja postide) tuleisolatsiooniks, samuti puitkonstruktsioonide lisakaitseks. TEHNILINE INFORMATSIOON Näitajad Väärtused Standard Tihedus umbes kg/m³ EN 0 Tuleohutuse klass A EN 0- MÕÕTMED JA KOGUSED PAKENDIS Pikkus, mm Laius, mm Paksus, mm Kogus pakendis [tk.] m² , , , , , , , , Märkused: Plaadid võivad olla kas ilma kattematerjalita (märgistus CONLIT 0 P) või ühelt küljelt kaetud kas klaaskanga (märgistus CONLIT 0) või alumiiniumfooliumiga (märgistus CONLIT 0 A/F). Tulekindel liim OTSTARVE CONLIT GLUE liim on väljatöötatud spetsiaalselt CONLIT tulekaitseplaatide paigaldamiseks. Koostis: modifitseeritud anorgaaniline vesiklaasliim. Tulekindel. TEHNILINE INFORMATSIOON Näitajad Tõmbetaluvus(ühendatud metalliga, t. pärast.) Kulunorm Pakend Väärtused 0, MPa 0,, kg/m² 0 kg kopp Märkused: Enne kasutamist tuleb liimi hoolikalt segada. Liimitavad pinnad, kaasa arvatud terastarindite pinnad, peavad olema puhtad, kuivad ja rasvavabad. Madalaim temperatuur, mille juures saab liimi kasutada: + C. CONLIT GLUE tahkub keskmiselt tunni jooksul, liimi optimaalne kasutustemperatuur on C. CONLIT GLUE on leeliseline aine. Töötades kasutage kaitseprille ja - kindaid. 9

30 Kivivillast tuletõkkeplaadid magneesiumhüdroksiidi graanulitega OTSTARVE Kivivillast plaadid CONLIT PLUS sisaldavad agneesiumhüdroksiidiosakesi, mis parandab tulekindlust ja võimaldab vähendada isolatsiooni paksust. Kasutatakse selleks, et saavutada teatud tulekindlusklass. Plaate kasutatakse ventilatsioonisüsteemi kanalite ja suitsu eemaldamise süsteemi kanalite tulekaitse isolatsiooniks. TEHNILINE INFORMATSIOON Näitajad Väärtused Standard Tihedus CONLIT PLUS 0 ALU umbes 9 kg/m³ EN 0 CONLIT PLUS 0 ALU umbes 0 kg/m³ EN 0 Omakaal CONLIT PLUS 0 ALU kg/m² EN 99-- CONLIT PLUS 0 ALU kg/m² EN 99-- Tuleohutuse klass A EN 0- MÕÕTMED JA KOGUSED PAKENDIS Kogus alusel Pikkus, mm Laius, mm Paksus, mm [tk.] m² ,0 Märkused: materjale tuleb säilitada suletud ruumis kaitstuna otsese välismõju eest. Kivivillast võrkmatt OTSTARVE Kivivillast võrkmatte WIRED MAT 8 kasutatakse torustike, mahutite, ventilatsioonikanalite, soojusvõrkude ja õhukanalite isolatsiooniks. TEHNILINE INFORMATSIOON Näitajad Väärtused Standard Tihedus umbes 8 kg/m³ EN 0 Tuletundlikkuse klass A EN 0-0 Soojusjuhtivusteguri koefitsient Temperatuur C λ, W/m K 0,0 0,00 0,0 0,0 0,0 0,00 EN 0 Maksimaalne kasutustemperatuur +0 C EN 0 MÕÕTMED JA KOGUSED PAKENDIS Pikkus, mm Laius, mm Paksus, mm Kogus alusel [tk.] m² , , ,0 0
