1 Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F P/N REV 2.0 ISS 04OCT11

2 Πνευματικά δικαιώματα Εμπορικά σήματα και ευρεσιτεχνίες Κατασκευαστής Έκδοση Πιστοποίηση Οδηγίες Ευρωπαϊκής Ένωσης Πληροφορίες επικοινωνίας 2011 UTC Fire & Security. Με την επιφύλαξη παντός δικαιώματος. Το όνομα και το λογότυπο 2X-F Series είναι εμπορικά σήματα της UTC Fire & Security. Τυχόν άλλες εμπορικές ονομασίες που χρησιμοποιούνται στο παρόν έγγραφο ενδέχεται να είναι εμπορικά σήματα ή σήματα κατατεθέντα των κατασκευαστών ή των προμηθευτών των αντίστοιχων προϊόντων. UTC Fire & Security (Africa), 555 Voortrekker Road, Maitland, Cape Town 7405, PO Box 181 Maitland, South Africa. Εξουσιοδοτημένος αντιπρόσωπος του κατασκευαστή στην ΕΕ: UTC Fire & Security B.V. Kelvinstraat 7, 6003 DH Weert, Netherlands. Το παρόν έγγραφο καλύπτει τους πίνακες ελέγχου με έκδοση υλικολογισμικού 2.0 ή μεταγενέστερη. 1999/5/EΚ (Οδηγία περί ραδιοεξοπλισμού και τηλεπικοινωνιακού τερματικού εξοπλισμού): Δια του παρόντος, η UTC Fire & Security δηλώνει ότι η συσκευή αυτή συμμορφώνεται με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις της Οδηγίας 1999/5/EΚ. 2002/96/ΕΚ (Οδηγία ΑΗΗΕ): Τα προϊόντα που φέρουν αυτό το σύμβολο δεν μπορούν να απορρίπτονται ως αδιαχώριστα σύμμεικτα αστικά απόβλητα στην Ευρωπαϊκή Ένωση. Για σωστή ανακύκλωση, επιστρέψτε το προϊόν στον προμηθευτή της περιοχής σας κατά την αγορά νέου εξοπλισμού ή απορρίψτε το στα καθορισμένα σημεία συλλογής. Για περισσότερες πληροφορίες, δείτε: /66/EΚ (Οδηγία περί μπαταριών): Αυτό το προϊόν περιέχει μια μπαταρία που δεν μπορεί να απορρίπτεται μαζί με τα αδιαχώριστα σύμμεικτα αστικά απόβλητα. Για πληροφορίες σχετικά με τις μπαταρίες, ανατρέξτε στην τεκμηρίωση του προϊόντος. Η μπαταρία φέρει αυτό το σύμβολο σήμανσης, το οποίο ενδέχεται να περιλαμβάνει γράμματα που υποδεικνύουν τα στοιχεία κάδμιο (Cd), μόλυβδο (Pb) ή ψευδάργυρο (Hg). Για σωστή ανακύκλωση, επιστρέψτε την μπαταρία στον προμηθευτή σας ή σε καθορισμένο σημείο συλλογής. Για περισσότερες πληροφορίες, δείτε: Για πληροφορίες επικοινωνίας, ανατρέξτε στον ιστότοπό μας

3 Περιεχόμενα Σημαντικές πληροφορίες ii Κεφάλαιο 1 Εισαγωγή 1 Σειρά προϊόντων 2 Συμβατότητα προϊόντων 3 Επισκόπηση πίνακα ελέγχου 4 Κεφάλαιο 2 Εγκατάσταση 13 Διάταξη ερμαρίου και πλακέτας PCB 14 Εγκατάσταση ερμαρίου 16 Συνδέσεις 18 Κεφάλαιο 3 Διαμόρφωση και θέση σε λειτουργία 29 Εισαγωγή 30 Λειτουργία και διαμόρφωση επιπέδου συντήρησης 34 Λειτουργία και διαμόρφωση επιπέδου εγκαταστάτη 50 Θέση σε λειτουργία 93 Κεφάλαιο 4 Συντήρηση 95 Συντήρηση συστήματος συναγερμού πυρκαγιάς 96 Συντήρηση μπαταρίας 97 Κεφάλαιο 5 Τεχνικές προδιαγραφές 99 Παράρτημα A Προεπιλεγμένες διαμορφώσεις 107 Παράρτημα B Χάρτες μενού 109 Παράρτημα C Πληροφορίες περί κανονισμών 117 Ευρετήριο 119 Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F i

4 Σημαντικές πληροφορίες Εισαγωγή Το παρόν έγγραφο είναι το εγχειρίδιο εγκατάστασης για τους πίνακες ελέγχου συναγερμού πυρκαγιάς της σειράς 2X-F. Διαβάστε εξ ολοκλήρου αυτές τις οδηγίες και όλη τη σχετική τεκμηρίωση πριν από την εγκατάσταση ή τη λειτουργία του προϊόντος. Συμβατότητα υλικολογισμικού Οι πληροφορίες στο παρόν έγγραφο καλύπτουν τους πίνακες ελέγχου με έκδοση υλικολογισμικού 2.0 ή μεταγενέστερη. Αυτό το έγγραφο δεν πρέπει να χρησιμοποιείται ως οδηγός για την εγκατάσταση, τη ρύθμιση παραμέτρων ή το χειρισμό των πινάκων ελέγχου με προηγούμενες εκδόσεις υλικολογισμικού. Για να ελέγξετε την έκδοση υλικολογισμικού του πίνακα ελέγχου σας, δείτε την αναφορά Αναθεώρησης στο μενού Αναφορές. Περιορισμός ευθύνης Η εγκατάσταση σύμφωνα με το παρόν εγχειρίδιο, τους εφαρμοστέους κώδικες και τις οδηγίες της αρμόδιας αρχής είναι υποχρεωτική. Η UTC Fire & Security (UTCFS) δεν θα είναι σε καμία περίπτωση υπεύθυνη για τυχόν συμπτωματικές ή παρεπόμενες ζημίες που προκύπτουν από απώλεια ιδιοκτησίας ή άλλες ζημίες που οφείλονται σε βλάβη των προϊόντων της UTCFS πέραν του κόστους επιδιόρθωσης ή αντικατάστασης τυχόν ελαττωματικών προϊόντων. Η UTCFS επιφυλάσσεται του δικαιώματος πραγματοποίησης βελτιώσεων στο προϊόν ή αλλαγής των προδιαγραφών του οποιαδήποτε στιγμή. Παρότι έχουν ληφθεί όλες οι προφυλάξεις κατά τη διάρκεια της παραγωγής του παρόντος εγχειριδίου έτσι ώστε να διασφαλιστεί η ακρίβεια των περιεχομένων του, η UTCFS δεν αναλαμβάνει καμία ευθύνη για λάθη ή παραλείψεις. Συμβουλευτικά μηνύματα Τα συμβουλευτικά μηνύματα σάς ειδοποιούν για καταστάσεις ή πρακτικές που μπορεί να προκαλέσουν ανεπιθύμητα αποτελέσματα. Τα συμβουλευτικά μηνύματα που χρησιμοποιούνται στο παρόν έγγραφο παρουσιάζονται και περιγράφονται παρακάτω. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα μηνύματα προειδοποίησης σάς υποδεικνύουν κινδύνους που μπορεί να οδηγήσουν σε τραυματισμό ή απώλεια ζωής. Αναφέρουν τις ενέργειες που πρέπει να ληφθούν ή να αποφευχθούν προς αποφυγή τραυματισμού ή απώλειας ζωής. ii Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F

5 Προσοχή: Τα μηνύματα προσοχής σάς υποδεικνύουν πιθανή βλάβη του εξοπλισμού. Αναφέρουν τις ενέργειες που πρέπει να ληφθούν ή να αποφευχθούν προς αποφυγή της βλάβης. Σημείωση: Τα μηνύματα σημείωσης σάς υποδεικνύουν πιθανή απώλεια χρόνου ή προσπάθειας. Περιγράφουν πώς θα αποφύγετε την απώλεια. Οι σημειώσεις χρησιμοποιούνται επίσης για να υποδείξουν σημαντικές πληροφορίες που πρέπει να διαβάσετε. Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F iii

6 iv Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F

7 Κεφάλαιο 1 Εισαγωγή Περίληψη Αυτό το κεφάλαιο παρέχει μια εισαγωγή στον πίνακα ελέγχου σας και επεξηγεί τα βασικά χειριστήρια και τις ενδείξεις του. Περιεχόμενα Σειρά προϊόντων 2 Πίνακες συναγερμού πυρκαγιάς και επαναλήπτη 2 Λειτουργία επαναλήπτη 2 Έλεγχος και ενδείξεις fire routing και πυροπροστασίας 3 Συμβατότητα προϊόντων 3 Επισκόπηση πίνακα ελέγχου 4 Το περιβάλλον εργασίας χρήστη 4 Χειριστήρια και ενδείξεις του μπροστινού πίνακα 5 Χειριστήρια και ενδείξεις της οθόνης LCD 9 Υπόδειξη απομακρυσμένων και τοπικών γεγονότων στην οθόνη LCD 11 Ηχητικές ενδείξεις 11 Περίληψη συνθηκών 11 Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F 1

8 Κεφάλαιο 1: Εισαγωγή Σειρά προϊόντων Πίνακες συναγερμού πυρκαγιάς και επαναλήπτη Η σειρά περιλαμβάνει τους πίνακες ελέγχου που παρουσιάζονται παρακάτω. Πίνακας 1: Πίνακες συναγερμού πυρκαγιάς και επαναλήπτη Μοντέλο 2X-F1 2X-F1-S 2X-F1-FB 2X-F1-FB-S 2X-F1-SC 2X-F1-SC-S 2X-F2 2X-F2-S 2X-F2-FB 2X-F2-FB-S 2X-F2-SC 2X-F2-SC-S 2X-FR 2X-FR-S 2X-FR-FB 2X-FR-FB-S 2X-FR-SC 2X-FR-SC-S Μέγεθος ερμαρίου [1] Μεγάλο Μικρό Μεγάλο Μικρό Μεγάλο Μικρό Μεγάλο Μικρό Μεγάλο Μικρό Μεγάλο Μικρό Μεγάλο Μικρό Μεγάλο Μικρό Μεγάλο Μικρό Περιγραφή Διευθυνσιοδοτούμενος πίνακας ελέγχου συναγερμού πυρκαγιάς ενός βρόχου Διευθυνσιοδοτούμενος πίνακας ελέγχου συναγερμού πυρκαγιάς ενός βρόχου με χειριστήρια fire routing (μετάδοση σημάτων συναγερμού φωτιάς) και πυροπροστασίας Διευθυνσιοδοτούμενος πίνακας ελέγχου συναγερμού πυρκαγιάς ενός βρόχου με χειριστήρια fire routing (μετάδοση σημάτων συναγερμού φωτιάς) και πυροπροστασίας [2] Διευθυνσιοδοτούμενος πίνακας ελέγχου συναγερμού πυρκαγιάς δύο βρόχων Διευθυνσιοδοτούμενος πίνακας ελέγχου συναγερμού πυρκαγιάς δύο βρόχων με με χειριστήρια fire routing (μετάδοση σημάτων συναγερμού φωτιάς) και πυροπροστασίας Διευθυνσιοδοτούμενος πίνακας ελέγχου συναγερμού πυρκαγιάς δύο βρόχων με χειριστήρια fire routing (μετάδοση σημάτων συναγερμού φωτιάς) και πυροπροστασίας [2] Διευθυνσιοδοτούμενος πίνακας επαναλήπτη συναγερμού πυρκαγιάς Διευθυνσιοδοτούμενος πίνακας επαναλήπτη συναγερμού πυρκαγιάς με χειριστήρια fire routing (μετάδοση σημάτων συναγερμού φωτιάς) και πυροπροστασίας Διευθυνσιοδοτούμενος πίνακας επαναλήπτη συναγερμού πυρκαγιάς με χειριστήρια fire routing (μετάδοση σημάτων συναγερμού φωτιάς) και πυροπροστασίας [2] [1] Για τις διαστάσεις του ερμαρίου, δείτε την ενότητα Κεφάλαιο 5 «Τεχνικές προδιαγραφές στη σελίδα 99 [2] Περιλαμβάνει κλειδί πυροσβέστη Λειτουργία επαναλήπτη Όλοι οι πίνακες ελέγχου σε ένα δίκτυο πυρανίχνευσης μπορούν να διαμορφωθούν για λειτουργία επαναλήπτη. Αυτό ισχύει και για τους πίνακες ελέγχου συναγερμού πυρκαγιάς, εφόσον έχουν εγκατεστημένη κάρτα δικτύου. Για περισσότερες πληροφορίες, δείτε την ενότητα «Διαμόρφωση Firenet στη σελίδα Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F

9 Κεφάλαιο 1: Εισαγωγή Έλεγχος και ενδείξεις fire routing και πυροπροστασίας Οι πληροφορίες του παρόντος εγγράφου για τον έλεγχο και τις ενδείξεις fire routing και πυροπροστασίας ισχύουν μόνο για τους πίνακες ελέγχου με αυτές τις δυνατότητες. Συμβατότητα προϊόντων Τα προϊόντα που είναι συμβατά με αυτούς τους πίνακες ελέγχου παρατίθενται στην παρεχόμενη λίστα συμβατότητας. Μόνο τα προϊόντα που καθορίζονται στη λίστα συμβατότητας είναι εγγυημένα ότι είναι συμβατά με αυτούς τους πίνακες ελέγχου. Για περισσότερες λεπτομέρειες, επικοινωνήστε με τον τοπικό προμηθευτή σας. Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F 3

10 Κεφάλαιο 1: Εισαγωγή Επισκόπηση πίνακα ελέγχου Αυτό το θέμα παρέχει μια εισαγωγή στο περιβάλλον εργασίας χρήστη, την οθόνη LCD, τα χειριστήρια και τις ενδείξεις του πίνακα ελέγχου. Το περιβάλλον εργασίας χρήστη Εικόνα 1: Το περιβάλλον εργασίας χρήστη του πίνακα ελέγχου (με χειριστήρια fire routing και πυροπροστασίας) 1. Ενδεικτική λυχνία Τροφοδοσίας 2. Ενδεικτική λυχνία Γενικής Δοκιμής 3. Ενδεικτική λυχνία Γενικής Απενεργοποίησης 4. Ενδεικτική λυχνία Γενικού Σφάλματος 5. Ενδεικτική λυχνία Συναγερμού 6. Οθόνη LCD 7. Κουμπί και ενδεικτική λυχνία Καθυστέρησης Σειρήνων 8. Ενδεικτική λυχνία Σφάλματος-Απενεργ/σης- Δοκιμής Σειρήνων 9. Περιστροφικό κουμπί και κουμπιά λειτουργίας 10. Κουμπί και ενδεικτική λυχνία Επαναφοράς 11. Κουμπί και ενδεικτική λυχνία Σίγασης Πίνακα 12. Κουμπί και ενδεικτική λυχνία Έναρξης/Λήξης Σειρήνων 13. Ενδεικτική λυχνία Σφάλματος Συστήματος 14. Ενδεικτική λυχνία Χαμηλής Μπαταρίας 15. Ενδεικτική λυχνία Σφάλματος Γείωσης 16. Ενδεικτική λυχνία Προβλήματος Τροφοδοσίας 17. Ενδεικτική λυχνία Σφάλματος- Απενεργ/σης-Δοκιμής Πυροπροστασίας 18. Κουμπί και ενδεικτική λυχνία Καθυστέρησης Πυροπροστασίας 19. Κουμπί και ενδεικτική λυχνία Ενεργ/σης- Αναγνώρισης Πυροπροστασίας 20. Ενδεικτική λυχνία Σφάλματος- Απενεργ/σης-Δοκιμής Fire Routing 21. Κουμπί και ενδεικτική λυχνία Καθυστέρησης Fire Routing 22. Κουμπί και ενδεικτική λυχνία Ενεργ/σης- Αναγνώρισης Fire Routing Για την αναλυτική παρουσίαση των χειριστηρίων και των ενδείξεων του μπροστινού πίνακα, ανατρέξτε στην ενότητα «Χειριστήρια και ενδείξεις του μπροστινού πίνακα στη σελίδα 5. 4 Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F

11 Κεφάλαιο 1: Εισαγωγή Χειριστήρια και ενδείξεις του μπροστινού πίνακα Ο παρακάτω πίνακας παρέχει μια επισκόπηση των χειριστηρίων και των ενδείξεων του μπροστινού πίνακα. Οι δυνατότητες χειρισμού που περιγράφονται εδώ δεν είναι διαθέσιμες σε όλους τους χρήστες. Για περισσότερες πληροφορίες σχετικά με τη λειτουργία και τους περιορισμούς πρόσβασης του πίνακα ελέγχου, ανατρέξτε στο θέμα «Επίπεδα χρήστη στη σελίδα 30. Πίνακας 2: Χειριστήρια και ενδείξεις του μπροστινού πίνακα Χειριστήριο/ Ενδεικτική λυχνία Ενδεικτική λυχνία Τροφοδοσίας Ενδεικτική λυχνία Γενικής Δοκιμής Ενδεικτική λυχνία Γενικής Απενεργοποίησης Ενδεικτική λυχνία Γενικού Σφάλματος Ενδεικτική λυχνία Συναγερμού Κουμπί και ενδεικτική λυχνία Ενεργ/σης- Αναγνώρισης Fire Routing Κουμπί και ενδεικτική λυχνία Καθυστέρησης Fire Routing Χρώμα ενδεικτικής λυχνίας Πράσινο Κίτρινο Κίτρινο Κίτρινο Κόκκινο Κόκκινο Κίτρινο Περιγραφή Υποδεικνύει ότι το σύστημα είναι ενεργοποιημένο. Υποδεικνύει ότι μία ή περισσότερες λειτουργίες ή συσκευές υποβάλλονται σε δοκιμή. Υποδεικνύει ότι μία ή περισσότερες λειτουργίες ή συσκευές είναι απενεργοποιημένες. Υποδεικνύει γενικό σφάλμα. Η ενδεικτική λυχνία σφάλματος της αντίστοιχης συσκευής ή λειτουργίας αναβοσβήνει επίσης. Υποδεικνύει συναγερμό φωτιάς. Αν η ενδεικτική λυχνία αναβοσβήνει, σημαίνει ότι ο συναγερμός ενεργοποιήθηκε από ανιχνευτή. Αν η ενδεικτική λυχνία είναι σταθερά αναμμένη, σημαίνει ότι ο συναγερμός ενεργοποιήθηκε από εκκινητή συναγερμού χειρός. Ακυρώνει μια προκαθορισμένη καθυστέρηση, ενώ εκτελεί αντίστροφη μέτρηση και ενεργοποίηση της λειτουργίας fire routing. Αν η ενδεικτική λυχνία αναβοσβήνει, σημαίνει ότι η λειτουργία fire routing είναι ενεργοποιημένη. Αν η ενδεικτική λυχνία είναι σταθερά αναμμένη, σημαίνει ότι το σήμα fire routing έχει αναγνωριστεί από τον εξοπλισμό απομακρυσμένης παρακολούθησης. Ενεργοποιεί ή απενεργοποιεί μια προκαθορισμένη καθυστέρηση fire routing. Ακυρώνει μια καθυστέρηση, ενώ εκτελεί αντίστροφη μέτρηση και ενεργοποίηση της λειτουργίας fire routing. Αν η ενδεικτική λυχνία είναι σταθερά αναμμένη, σημαίνει ότι η καθυστέρηση έχει διαμορφωθεί και ενεργοποιηθεί. Αν η ενδεικτική λυχνία αναβοσβήνει, σημαίνει ότι μετράται η καθυστέρηση (η λειτουργία fire routing ενεργοποιείται όταν παρέλθει η διαμορφωμένη καθυστέρηση ή όταν ακυρωθεί η καθυστέρηση). Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F 5

12 Κεφάλαιο 1: Εισαγωγή Χειριστήριο/ Ενδεικτική λυχνία Ενδεικτική λυχνία Σφάλματος- Απενεργ/σης-Δοκιμής Fire Routing Κουμπί και ενδεικτική λυχνία Ενεργ/σης- Αναγνώρισης Πυροπροστασίας Κουμπί και ενδεικτική λυχνία Καθυστέρησης Πυροπροστασίας Ενδεικτική λυχνία Σφάλματος- Απενεργ/σης-Δοκιμής Πυροπροστασίας Κουμπί και ενδεικτική λυχνία Καθυστέρησης Σειρήνων Ενδεικτική λυχνία Σφάλματος- Απενεργ/σης-Δοκιμής Σειρήνων Ενδεικτική λυχνία Προβλήματος Τροφοδοσίας Χρώμα ενδεικτικής λυχνίας Κίτρινο Κόκκινο Κίτρινο Κίτρινο Κίτρινο Κίτρινο Κίτρινο Περιγραφή Υποδεικνύει σφάλμα, απενεργοποίηση ή δοκιμή της λειτουργίας fire routing. Αν η ενδεικτική λυχνία αναβοσβήνει, σημαίνει σφάλμα. Αν η ενδεικτική λυχνία είναι σταθερά αναμμένη, σημαίνει απενεργοποίηση ή δοκιμή. Ακυρώνει μια προκαθορισμένη καθυστέρηση, ενώ εκτελεί αντίστροφη μέτρηση και ενεργοποίηση της πυροπροστασίας. Αν η ενδεικτική λυχνία αναβοσβήνει, σημαίνει ότι η πυροπροστασία είναι ενεργοποιημένη. Αν η ενδεικτική λυχνία είναι σταθερά αναμμένη, σημαίνει ότι το σήμα πυροπροστασίας έχει αναγνωριστεί από τον εξοπλισμό απομακρυσμένης παρακολούθησης. Ενεργοποιεί ή απενεργοποιεί μια προκαθορισμένη καθυστέρηση πυροπροστασίας. Ακυρώνει μια καθυστέρηση, ενώ εκτελεί αντίστροφη μέτρηση και ενεργοποίηση της πυροπροστασίας. Αν η ενδεικτική λυχνία είναι σταθερά αναμμένη, σημαίνει ότι η καθυστέρηση έχει διαμορφωθεί και ενεργοποιηθεί. Αν η ενδεικτική λυχνία αναβοσβήνει, σημαίνει ότι μετράται η καθυστέρηση (η λειτουργία πυροπροστασίας ενεργοποιείται όταν παρέλθει η διαμορφωμένη καθυστέρηση ή όταν ακυρωθεί η καθυστέρηση). Υποδεικνύει σφάλμα, απενεργοποίηση ή δοκιμή της λειτουργίας πυροπροστασίας. Αν η ενδεικτική λυχνία αναβοσβήνει, σημαίνει σφάλμα. Αν η ενδεικτική λυχνία είναι σταθερά αναμμένη, σημαίνει απενεργοποίηση ή δοκιμή. Ενεργοποιεί ή απενεργοποιεί μια προκαθορισμένη καθυστέρηση σειρήνων. Ακυρώνει μια καθυστέρηση, ενώ εκτελεί αντίστροφη μέτρηση και ενεργοποίηση των σειρήνων. Αν η ενδεικτική λυχνία είναι σταθερά αναμμένη, σημαίνει ότι η καθυστέρηση σειρήνων έχει διαμορφωθεί και ενεργοποιηθεί. Αν η ενδεικτική λυχνία αναβοσβήνει, σημαίνει ότι μετράται η καθυστέρηση (οι σειρήνες ενεργοποιούνται όταν παρέλθει η διαμορφωμένη καθυστέρηση ή όταν ακυρωθεί η καθυστέρηση). Υποδεικνύει σφάλμα, απενεργοποίηση ή δοκιμή σειρήνων. Αν η ενδεικτική λυχνία αναβοσβήνει, σημαίνει σφάλμα. Αν η ενδεικτική λυχνία είναι σταθερά αναμμένη, σημαίνει απενεργοποίηση ή δοκιμή. Υποδεικνύει πρόβλημα στην τροφοδοσία ρεύματος. Αν η ενδεικτική λυχνία αναβοσβήνει, σημαίνει σφάλμα μπαταρίας. Αν η ενδεικτική λυχνία είναι σταθερά αναμμένη, σημαίνει σφάλμα δικτύου ή ασφάλειας δικτύου. 6 Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F

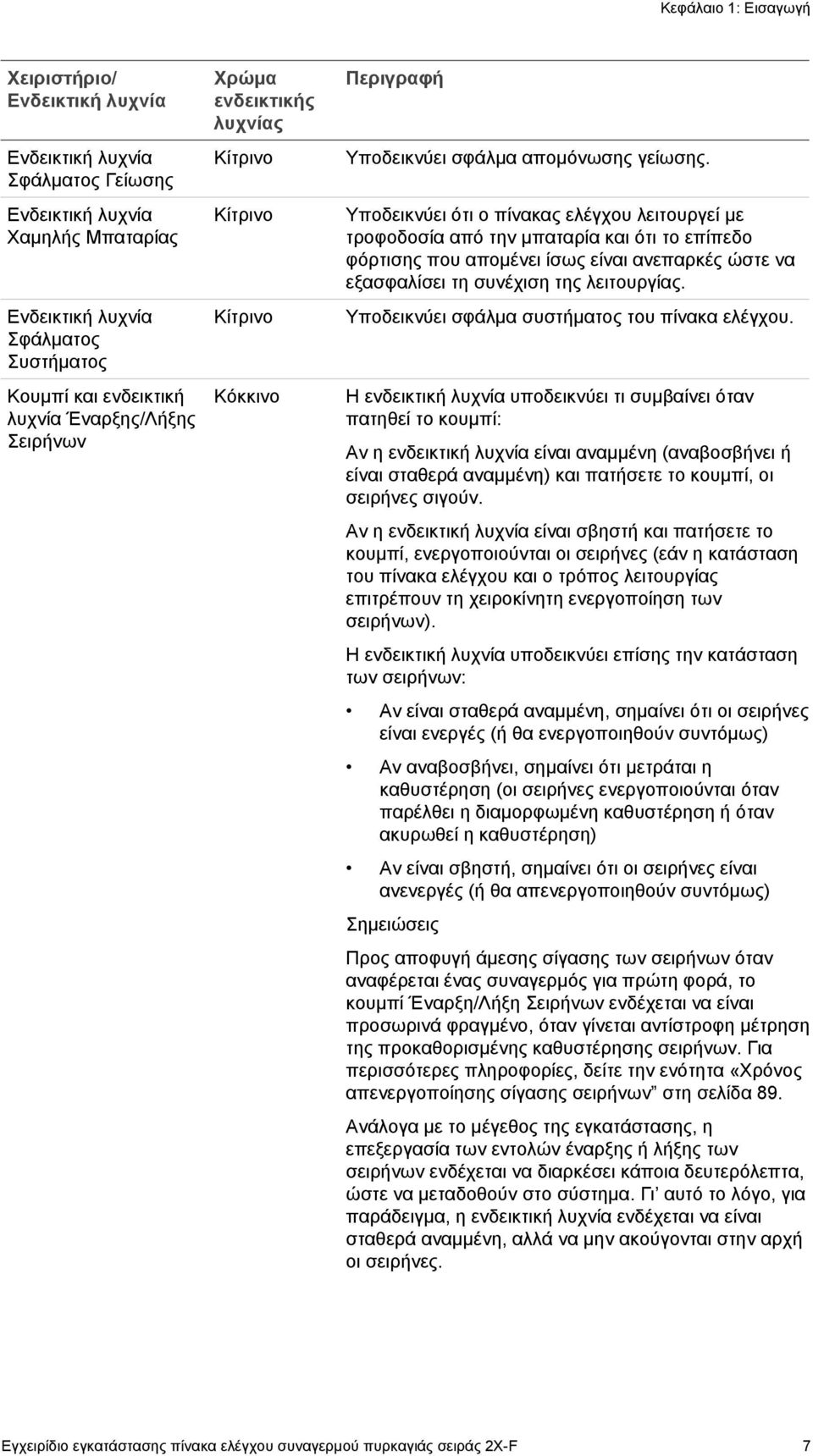

13 Κεφάλαιο 1: Εισαγωγή Χειριστήριο/ Ενδεικτική λυχνία Ενδεικτική λυχνία Σφάλματος Γείωσης Ενδεικτική λυχνία Χαμηλής Μπαταρίας Ενδεικτική λυχνία Σφάλματος Συστήματος Κουμπί και ενδεικτική λυχνία Έναρξης/Λήξης Σειρήνων Χρώμα ενδεικτικής λυχνίας Κίτρινο Κίτρινο Κίτρινο Κόκκινο Περιγραφή Υποδεικνύει σφάλμα απομόνωσης γείωσης. Υποδεικνύει ότι ο πίνακας ελέγχου λειτουργεί με τροφοδοσία από την μπαταρία και ότι το επίπεδο φόρτισης που απομένει ίσως είναι ανεπαρκές ώστε να εξασφαλίσει τη συνέχιση της λειτουργίας. Υποδεικνύει σφάλμα συστήματος του πίνακα ελέγχου. Η ενδεικτική λυχνία υποδεικνύει τι συμβαίνει όταν πατηθεί το κουμπί: Αν η ενδεικτική λυχνία είναι αναμμένη (αναβοσβήνει ή είναι σταθερά αναμμένη) και πατήσετε το κουμπί, οι σειρήνες σιγούν. Αν η ενδεικτική λυχνία είναι σβηστή και πατήσετε το κουμπί, ενεργοποιούνται οι σειρήνες (εάν η κατάσταση του πίνακα ελέγχου και ο τρόπος λειτουργίας επιτρέπουν τη χειροκίνητη ενεργοποίηση των σειρήνων). Η ενδεικτική λυχνία υποδεικνύει επίσης την κατάσταση των σειρήνων: Αν είναι σταθερά αναμμένη, σημαίνει ότι οι σειρήνες είναι ενεργές (ή θα ενεργοποιηθούν συντόμως) Αν αναβοσβήνει, σημαίνει ότι μετράται η καθυστέρηση (οι σειρήνες ενεργοποιούνται όταν παρέλθει η διαμορφωμένη καθυστέρηση ή όταν ακυρωθεί η καθυστέρηση) Αν είναι σβηστή, σημαίνει ότι οι σειρήνες είναι ανενεργές (ή θα απενεργοποιηθούν συντόμως) Σημειώσεις Προς αποφυγή άμεσης σίγασης των σειρήνων όταν αναφέρεται ένας συναγερμός για πρώτη φορά, το κουμπί Έναρξη/Λήξη Σειρήνων ενδέχεται να είναι προσωρινά φραγμένο, όταν γίνεται αντίστροφη μέτρηση της προκαθορισμένης καθυστέρησης σειρήνων. Για περισσότερες πληροφορίες, δείτε την ενότητα «Χρόνος απενεργοποίησης σίγασης σειρήνων στη σελίδα 89. Ανάλογα με το μέγεθος της εγκατάστασης, η επεξεργασία των εντολών έναρξης ή λήξης των σειρήνων ενδέχεται να διαρκέσει κάποια δευτερόλεπτα, ώστε να μεταδοθούν στο σύστημα. Γι αυτό το λόγο, για παράδειγμα, η ενδεικτική λυχνία ενδέχεται να είναι σταθερά αναμμένη, αλλά να μην ακούγονται στην αρχή οι σειρήνες. Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F 7

14 Κεφάλαιο 1: Εισαγωγή Χειριστήριο/ Ενδεικτική λυχνία Κουμπί και ενδεικτική λυχνία Σίγασης Πίνακα Κουμπί και ενδεικτική λυχνία Επαναφοράς Χρώμα ενδεικτικής λυχνίας Κίτρινο Κίτρινο Περιγραφή Θέτει το βομβητή του πίνακα ελέγχου σε σίγαση. Αν η ενδεικτική λυχνία είναι σταθερά αναμμένη, σημαίνει ότι ο βομβητής έχει τεθεί σε σίγαση. Επαναφέρει τον πίνακα ελέγχου και διαγράφει όλα τα τρέχοντα γεγονότα του συστήματος. Αν η ενδεικτική λυχνία είναι σταθερά αναμμένη, σημαίνει ότι είναι δυνατή η επαναφορά του πίνακα ελέγχου στο τρέχον επίπεδο χρήστη. Ενδείξεις ενδεικτικής λυχνίας ομάδας εξόδων Ο πίνακας ελέγχου μπορεί να διαμορφωθεί ώστε να έχει πολλές ομάδες εξόδων σειρήνων, fire routing ή πυροπροστασίας. Ορισμένες ομάδες μπορεί να χρησιμοποιούν τις ίδιες ενδείξεις. Όταν αυτές οι ομάδες έχουν την ίδια κατάσταση, υποδεικνύεται αυτή η κατάσταση. Στην περίπτωση αντιφατικής κατάστασης, εμφανίζεται η κατάσταση με την υψηλότερη προτεραιότητα. Τα παρακάτω παραδείγματα δείχνουν αυτή τη λειτουργία. Υπάρχουν τρεις ομάδες εξόδων σειρήνων, η πρώτη σε κατάσταση σφάλματος, η δεύτερη σε κατάσταση καθυστέρησης και η τρίτη σε κατάσταση ενεργοποίησης. Οι ενδείξεις σειρήνων εμφανίζουν την κατάσταση σφάλματος της πρώτης ομάδας, την κατάσταση καθυστέρησης της δεύτερης ομάδας και την κατάσταση ενεργοποίησης της τρίτης κατάστασης. Υπάρχουν δύο ομάδες εξόδων fire routing, η πρώτη σε κατάσταση ενεργοποίησης και η δεύτερη σε κατάσταση αναγνώρισης. Η ένδειξη fire routing εμφανίζει την κατάσταση αναγνώρισης, αλλά όχι την κατάσταση ενεργοποίησης (η κατάσταση αναγνώρισης έχει προτεραιότητα). Για περισσότερες πληροφορίες σχετικά με τις ομάδες εξόδων, δείτε την ενότητα «Ομάδες εξόδων στη σελίδα Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F

15 Κεφάλαιο 1: Εισαγωγή Χειριστήρια και ενδείξεις της οθόνης LCD Εικόνα 2: Χειριστήρια και ενδείξεις της οθόνης LCD 1. Ένδειξη λειτουργίας ημέρας/νύχτας 2. Ημερομηνία και ώρα συστήματος 3. Κατάσταση δικτύου πίνακα ελέγχου (αυτόνομος, δικτυακός, επαναλήπτης) 4. Μετρητής τρεχόντων γεγονότων συναγερμού, σφάλματος και συνθηκών 5. Περιοχή εμφάνισης μηνυμάτων 6. Πλήκτρα επιλογής (επιλογές μενού συσχετισμένες με τα κουμπιά λειτουργίας F1, F2, F3 και F4) 7. Περιστροφικό κουμπί 8. Κουμπιά λειτουργίας F1, F2, F3 και F4 9. Αναγνωριστικό τοπικού πίνακα ελέγχου (σε δίκτυο πυρανίχνευσης) Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F 9

16 Κεφάλαιο 1: Εισαγωγή Εικονίδια οθόνης LCD Παρακάτω παρουσιάζονται τα εικονίδια που εμφανίζονται στην οθόνη LCD. Πίνακας 3: Εικονίδια οθόνης LCD και περιγραφή τους Εικονίδιο Λειτουργία μέρας (δίκτυο) Λειτουργία μέρας (πίνακας ελέγχου) Λειτουργία νύχτας (δίκτυο) Λειτουργία νύχτας (πίνακας ελέγχου) Συναγερμοί φωτιάς Σφάλματα Συνθήκες Αυτόνομος Δικτυακός Επαναλ/της Συναγερμός ανιχνευτή [1] Περιγραφή Αυτό το εικονίδιο υποδεικνύει ότι η πρωτεύουσα ρύθμιση λειτουργίας ευαισθησίας για τους πίνακες ελέγχου στο δίκτυο πυρανίχνευσης είναι η λειτουργία ημέρας. Αυτό το εικονίδιο υποδεικνύει ότι η λειτουργία ευαισθησίας για τον τοπικό πίνακα ελέγχου είναι η λειτουργία ημέρας. Οι άλλοι πίνακες ελέγχου στο δίκτυο πυρανίχνευσης μπορεί να έχουν διαφορετική ρύθμιση λειτουργίας ευαισθησίας. Αυτό το εικονίδιο υποδεικνύει ότι η πρωτεύουσα ρύθμιση λειτουργίας ευαισθησίας για τους πίνακες ελέγχου στο δίκτυο πυρανίχνευσης είναι η λειτουργία νύχτας. Αυτό το εικονίδιο υποδεικνύει ότι η λειτουργία ευαισθησίας για τον τοπικό πίνακα ελέγχου είναι η λειτουργία νύχτας. Οι άλλοι πίνακες ελέγχου στο δίκτυο πυρανίχνευσης μπορεί να έχουν διαφορετική ρύθμιση λειτουργίας ευαισθησίας. Ο αριθμός δίπλα σε αυτό το εικονίδιο υποδεικνύει τον αριθμό των ζωνών με ενεργό συναγερμό φωτιάς. Οι πληροφορίες συναγερμού για την πρώτη και την τελευταία ζώνη όπου αναφέρθηκε ο συναγερμός εμφανίζονται στην περιοχή μηνυμάτων LCD. Ο αριθμός δίπλα σε αυτό το εικονίδιο υποδεικνύει τον αριθμό των ενεργών σφαλμάτων. Μπορείτε να προσπελάσετε πρόσθετες διαθέσιμες πληροφορίες πιέζοντας το κουμπί F1 (Λήψη γεγονότ). Ο αριθμός δίπλα σε αυτό το εικονίδιο υποδεικνύει τον αριθμό των ενεργών καταστάσεων συστήματος. Μπορείτε να προσπελάσετε πρόσθετες διαθέσιμες πληροφορίες πιέζοντας το κουμπί F1 (Λήψη γεγονότ). Για περισσότερες πληροφορίες σχετικά με τις καταστάσεις συστήματος, δείτε την ενότητα «Περίληψη συνθηκών στη σελίδα 11. Αυτό το εικονίδιο υποδεικνύει ότι ο πίνακας ελέγχου δεν είναι συνδεδεμένος στο δίκτυο πυρανίχνευσης. Αυτό το εικονίδιο υποδεικνύει ότι ο πίνακας ελέγχου είναι συνδεδεμένος στο δίκτυο πυρανίχνευσης. Αυτό το εικονίδιο υποδεικνύει ότι ο πίνακας ελέγχου είναι διαμορφωμένος να λειτουργεί ως επαναλήπτης και ότι είναι συνδεδεμένος στο δίκτυο πυρανίχνευσης. Αυτό το εικονίδιο υποδεικνύει ότι το σύστημα έχει ανιχνεύσει ένα συναγερμό ανιχνευτή. Συναγερμός εκκινητή συναγερμού χειρός [1] Αυτό το εικονίδιο υποδεικνύει ότι το σύστημα έχει ανιχνεύσει ένα συναγερμό από εκκινητή συναγερμού χειρός. [1] Αυτά τα εικονίδια εμφανίζονται στην περιοχή εμφάνισης μηνυμάτων μαζί με τις λεπτομέρειες ειδοποίησης. 10 Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F

17 Κεφάλαιο 1: Εισαγωγή Υπόδειξη απομακρυσμένων και τοπικών γεγονότων στην οθόνη LCD Το αναγνωριστικό του τοπικού πίνακα ελέγχου εμφανίζεται πάντα στην οθόνη LCD (δείτε την ενότητα Εικόνα 2 στη σελίδα 9). Αν ο πίνακας ελέγχου σας αποτελεί τμήμα ενός δικτύου πυρανίχνευσης, η ειδοποίηση για ένα γεγονός περιλαμβάνει το αναγνωριστικό πίνακα που αναφέρει το γεγονός, ως εξής: Αν το αναγνωριστικό πίνακα συμφωνεί με το τοπικό αναγνωριστικό, τότε το γεγονός σχετίζεται με τον τοπικό πίνακα ελέγχου Αν το αναγνωριστικό πίνακα δε συμφωνεί με το τοπικό αναγνωριστικό, τότε το γεγονός αναφέρεται από τον απομακρυσμένο πίνακα ελέγχου με το υποδεικνυόμενο αναγνωριστικό πίνακα Οι πίνακες επαναλήπτη εγκαθίστανται μόνο σε δίκτυα πυρανίχνευσης και από προεπιλογή, έχουν εγκατεστημένη κάρτα δικτύου. Οι πίνακες ελέγχου συναγερμού πυρκαγιάς πρέπει να έχουν εγκατεστημένη κάρτα δικτύου, για να συνδεθούν στο δίκτυο πυρανίχνευσης. Ηχητικές ενδείξεις Ο βομβητής του πίνακα ελέγχου λειτουργεί ως ηχητική ένδειξη για να επισημαίνει γεγονότα συστήματος. Πίνακας 4: Τόνοι βομβητή πίνακα Ένδειξη Ο βομβητής ηχεί συνεχώς Ο βομβητής ηχεί περιοδικά (μακρύς τόνος) [1] Ο βομβητής ηχεί περιοδικά (βραχύς τόνος) [1] Περιγραφή Υποδεικνύει συναγερμό πυρκαγιάς ή σφάλμα συστήματος Υποδεικνύει όλα τα άλλα σφάλματα Υποδεικνύει συνθήκη [1] Ο μακρύς τόνος είναι 50% ΕΝΕΡΓΟΣ και 50% ΑΝΕΝΕΡΓΟΣ. Ο βραχύς τόνος είναι 25% ΕΝΕΡΓΟΣ και 75% ΑΝΕΝΕΡΓΟΣ. Περίληψη συνθηκών Τα γεγονότα συστήματος που καταγράφονται ως συνθήκες παρουσιάζονται παρακάτω. Πίνακας 5: Γεγονότα συστήματος που καταγράφονται ως συνθήκες Συνθήκη Έλεγχοι Απενεργοποιήσεις Καθυστερήσεις σειρήνων, fire routing και πυροπροστασίας Περιγραφή Μια λειτουργία του πίνακα ελέγχου ή μια συσκευή υποβάλλεται σε έλεγχο Μια λειτουργία του πίνακα ελέγχου ή συσκευή είναι απενεργοποιημένη Μια καθυστέρηση σειρήνων, fire routing ή πυροπροστασίας είναι ενεργοποιημένη ή απενεργοποιημένη Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F 11

18 Κεφάλαιο 1: Εισαγωγή Συνθήκη Συσκευή βρόχου μη διαμορφωμένη Ενεργοποίηση εισόδου Ενεργοποίηση ομάδας εξόδων Νέος κόμβος στο δίκτυο πυρανίχνευσης Υπέρβαση μέγιστου αριθμού βρόχων σε ένα δίκτυο Υπέρβαση μέγιστου αριθμού συμβατικών ζωνών σε ένα δίκτυο Προσυναγερμός Ειδοποίηση Συσκευή διαμόρφωσης συνδεδεμένη Ακαθόριστη ημερομηνία και ώρα Μνήμη γεγονότων πλήρης Περιγραφή Έχει ανιχνευτεί μια συσκευή βρόχου που δεν έχει διαμορφωθεί Έχει ενεργοποιηθεί μια είσοδος (υποκείμενη σε διαμόρφωση) Έχει ενεργοποιηθεί μια ομάδα εξόδων Έχει προστεθεί ένας πίνακας ελέγχου στο δίκτυο πυρανίχνευσης Ο αριθμός των βρόχων σε ένα δίκτυο πυρανίχνευσης υπερβαίνει το μέγιστο επιτρεπτό (32) Ο αριθμός των συμβατικών ζωνών σε ένα δίκτυο πυρανίχνευσης υπερβαίνει το μέγιστο επιτρεπτό (64) Μια συσκευή (και η αντίστοιχη ζώνη) είναι σε προσυναγερμό Μια συσκευή είναι σε συναγερμό, αλλά το σύστημα αναμένει για πρόσθετο γεγονός συναγερμού ώστε να επιβεβαιωθεί ο συναγερμός της ζώνης Μια περίοδος διαμόρφωσης πίνακα ελέγχου έχει εκκινήσει μέσω εξωτερικής συσκευής (επιτραπέζιος ή φορητός υπολογιστής κ.λπ.) Η λειτουργία του συστήματος έχει ξεκινήσει, αλλά η ημερομηνία και η ώρα δεν έχουν οριστεί Η μνήμη γεγονότων του πίνακα ελέγχου είναι πλήρης Εκτός από τα παραπάνω, τα παρακάτω γεγονότα κατάστασης συστήματος προστίθενται επίσης στη μνήμη γεγονότων (αλλά δεν συμπεριλαμβάνονται στην αναφορά τρεχόντων γεγονότων του πίνακα ελέγχου). Πίνακας 6: Άλλα γεγονότα κατάστασης συστήματος που προστίθενται στη μνήμη γεγονότων Γεγον. Γενικά γεγονότα συστήματος Περίοδοι χρήστη Ενέργειες Περιγραφή Επαναφορά του πίνακα ελέγχου, σίγαση του πίνακα, ορισμός νέας ημερομηνίας και ώρας, εκκίνηση συστήματος κ.λπ. Πληροφορίες ημερομηνίας και ώρας για την ενεργοποίηση και τον τερματισμό περιόδων χρήστη Ενεργοποίηση ή απενεργοποίηση ομάδας εξόδων ή εκτέλεση προγραμματιζόμενης εντολής συστήματος (μέσω του βοηθητικού προγράμματος διαμόρφωσης) Ενεργοποίηση κανόνων Ένας κανόνας έχει ενεργοποιηθεί [1] Απενεργοποίηση συνθηκών Εξάλειψη προβλημάτων τροφοδοσίας Μια συνθήκη συστήματος έχει απενεργοποιηθεί Έχει επιλυθεί ένα πρόβλημα τροφοδοσίας που είχε καταγραφεί προηγουμένως [1] Ένας κανόνας αποτελείται από μία ή περισσότερες καταστάσεις (που συνδυάζονται με λογικούς τελεστές) που έχουν διαμορφωθεί ώστε να πυροδοτούν συγκεκριμένες ενέργειες συστήματος μετά από συγκεκριμένο χρόνο επιβεβαίωσης. Οι κανόνες δημιουργούνται με το βοηθητικό πρόγραμμα διαμόρφωσης. 12 Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F

19 Κεφάλαιο 2 Εγκατάσταση Περίληψη Αυτό το κεφάλαιο παρέχει αναλυτικές πληροφορίες εγκατάστασης και σύνδεσης για τον πίνακα ελέγχου σας. Προσοχή: Αυτό το προϊόν πρέπει να εγκαθίσταται και να συντηρείται από ειδικευμένο προσωπικό σύμφωνα με το πρότυπο CEN/TS (ή το αντίστοιχο εθνικό πρότυπο) και τυχόν άλλους εφαρμοστέους κανονισμούς. Περιεχόμενα Διάταξη ερμαρίου και πλακέτας PCB 14 Εγκατάσταση ερμαρίου 16 Θέση εγκατάστασης του πίνακα ελέγχου 16 Στερέωση του ερμαρίου στον τοίχο 16 Προσθήκη των επεξηγήσεων μενού 17 Συνδέσεις 18 Προτεινόμενα καλώδια 18 Επισκόπηση των συνδέσεων του συστήματος συναγερμού πυρκαγιάς 19 Σύνδεση βρόχων 20 Σύνδεση συσκευών βρόχου 22 Σύνδεση εισόδων 22 Σύνδεση εξόδων 22 Σύνδεση της τροφοδοσίας δικτύου 25 Σύνδεση των μπαταριών 26 Σύνδεση καρτών επέκτασης 26 Σύνδεση δικτύου πυρανίχνευσης 26 Σύνδεση εξωτερικού εκτυπωτή ή τερματικού ASCII 28 Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F 13

20 Κεφάλαιο 2: Εγκατάσταση Διάταξη ερμαρίου και πλακέτας PCB Εικόνα 3: Διάταξη μεγάλου ερμαρίου και πλακέτας PCB (πίνακας ελέγχου δύο βρόχων) 1. Σύνδεσμοι βρόχου και συστήματος πυρανίχνευσης 2. Αλφάδι 3. Σφιγκτήρας σύνδεσης γείωσης 4. Σύνδεσμος Ethernet 5. Σύνδεσμος USB τύπου B 6. Σύνδεσμος USB τύπου Α 7. Σειριακές θύρες COM0 και COM1 8. Σύνδεσμοι διεπαφών COM0 και COM1 9. Σύνδεσμος μπαταρίας 10. Σύνδεσμος τροφοδοσίας 11. Τροφοδοσία 12. Κιβώτιο συνδέσεων και ασφάλεια δικτύου 13. Χώρος μπαταριών 14. Οπές στήριξης 15. Σύνδεσμος περιβάλλοντος εργασίας χρήστη 14 Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F

21 Κεφάλαιο 2: Εγκατάσταση Εικόνα 4: Διάταξη μικρού ερμαρίου και πλακέτας PCB (πίνακας ελέγχου δύο βρόχων) 1. Σύνδεσμοι βρόχου και συστήματος πυρανίχνευσης 2. Αλφάδι 3. Σφιγκτήρας σύνδεσης γείωσης 4. Σύνδεσμος Ethernet 5. Σύνδεσμος USB τύπου B 6. Σύνδεσμος USB τύπου Α 7. Σειριακές θύρες COM0 και COM1 8. Σύνδεσμοι διεπαφών COM0 και COM1 9. Σύνδεσμος μπαταρίας 10. Σύνδεσμος τροφοδοσίας 11. Κιβώτιο συνδέσεων και ασφάλεια δικτύου 12. Οπές στήριξης 13. Χώρος μπαταριών 14. Σύνδεσμος περιβάλλοντος εργασίας χρήστη Εικόνα 5: Το μικρό ερμάριο με την κύρια πλακέτα PCB και το πλαίσιο έχουν αφαιρεθεί, ώστε να φαίνεται η τροφοδοσία Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F 15

22 Κεφάλαιο 2: Εγκατάσταση Εγκατάσταση ερμαρίου Θέση εγκατάστασης του πίνακα ελέγχου Εγκαταστήστε τον πίνακα ελέγχου σε μέρος που δεν έχει σκόνη και άλλες ύλες από την κατασκευή και δεν προσβάλλεται από ακραίες θερμοκρασίες και υγρασία. Δείτε το Κεφάλαιο 5 «Τεχνικές προδιαγραφές στη σελίδα 99 για περισσότερες πληροφορίες σχετικά με τις προδιαγραφές θερμοκρασίας και σχετικής υγρασίας λειτουργίας. Αφήστε επαρκή χώρο στο δάπεδο και στον τοίχο, έτσι ώστε να μην παρεμποδίζονται οι εργασίες εγκατάστασης και συντήρησης του πίνακα ελέγχου. Το ερμάριο πρέπει να τοποθετείται σε τέτοια θέση ώστε το περιβάλλον εργασίας χρήστη να είναι στο επίπεδο των ματιών. Στερέωση του ερμαρίου στον τοίχο Στερεώστε το ερμάριο στον τοίχο χρησιμοποιώντας πέντε βίδες M4 30 και πέντε ούπα Ø 6 χιλ., όπως απεικονίζεται στην Εικόνα 6 παρακάτω. Εικόνα 6: Θέσεις οπών στήριξης Για να στερεώσετε το ερμάριο στον τοίχο: 1. Κρατήστε το ερμάριο στον τοίχο στο επιθυμητό ύψος εγκατάστασης. 16 Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F

23 Κεφάλαιο 2: Εγκατάσταση 2. Βεβαιωθείτε ότι το ερμάριο είναι οριζόντιο χρησιμοποιώντας το ενσωματωμένο αλφάδι και σημειώστε τα σημεία διάτρησης στον τοίχο. 3. Ανοίξτε όλες τις απαιτούμενες οπές και εισαγάγετε ένα ούπα 6 χιλ. σε κάθε οπή. 4. Εισαγάγετε μια βίδα στη θέση (1) και κρεμάστε το ερμάριο στη βίδα. 5. Εισαγάγετε βίδες στις θέσεις (2) και σφίξτε. 6. Εισαγάγετε βίδες στις θέσεις (3) και σφίξτε. 7. Σφίξτε τη βίδα στη θέση (1). Προσθήκη των επεξηγήσεων μενού Προσθέστε τα μενού περιβάλλοντος εργασίας του πίνακα ελέγχου όπως απεικονίζεται παρακάτω. Οι επεξηγήσεις έχουν έναν αριθμό από 1 έως 4 και εισάγονται στην υποδεικνυόμενη θέση (με την τυπωμένη περιοχή στραμμένη προς την πρόσοψη του πίνακα ελέγχου). Εικόνα 7: Προσθήκη των επεξηγήσεων μενού Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F 17

24 Κεφάλαιο 2: Εγκατάσταση Συνδέσεις Προτεινόμενα καλώδια Τα προτεινόμενα καλώδια για τη βέλτιστη απόδοση του συστήματος παρουσιάζονται στον παρακάτω πίνακα. Πίνακας 7: Προτεινόμενα καλώδια Καλώδιο Απαιτήσεις καλωδίου Μέγιστο μήκος καλωδίου Καλώδιο τροφοδοσίας δικτύου 3 1,5 mm 2 Δ/Υ Καλώδιο βρόχου Συνεστραμμένο ζεύγος (μέγ. 52 Ω / 500 nf) [1] 0,13 έως 3,31 mm² (12 έως 26 AWG) Καλώδιο δικτύου πυρανίχνευσης Συνεστραμμένο ζεύγος, CAT5 0,13 έως 3,31 mm² (12 έως 26 AWG) 2 χλμ. με καλώδιο KAL21 [2] 1,2 km Καλώδιο Ethernet Θωρακισμένο CAT5 100 m Καλώδιο USB Τυπικό καλώδιο USB με συνδέσμους A-B 10 m Καλώδιο εξωτερικού εκτυπωτή Καλώδιο πρόσθετου εξαρτήματος C30 [3] [1] 26 Ω ανά σύρμα. [2] Το μέγιστο μήκος καλωδίου εξαρτάται από τον τύπο του καλωδίου που χρησιμοποιείται και το φορτίο του βρόχου. [3] Η πλακέτα διεπαφής IB είναι επίσης απαραίτητη για τις συνδέσεις εξωτερικής συσκευής RS m Μπορούν να χρησιμοποιηθούν άλλοι τύποι καλωδίων σύμφωνα με τις συγκεκριμένες συνθήκες ηλεκτρομαγνητικών παρεμβολών (EMI) και τη δοκιμή της εγκατάστασης. Στερέωση καλωδίων Χρησιμοποιήστε στυπιοθλίπτες καλωδίων 20 mm για να εξασφαλίσετε καθαρές και ασφαλείς συνδέσεις. Όλα τα καλώδια πρέπει να διέλθουν μέσω των οδηγών καλωδίων στο περίβλημα του ερμαρίου, έτσι ώστε να μην μετακινούνται. 18 Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F

25 Κεφάλαιο 2: Εγκατάσταση Επισκόπηση των συνδέσεων του συστήματος συναγερμού πυρκαγιάς Εικόνα 8: Επισκόπηση των τυπικών συνδέσεων του συστήματος συναγερμού πυρκαγιάς με ένα βρόχο Κλάσης Α Για τα χαρακτηριστικά ενεργοποίησης των εισόδων, δείτε την ενότητα «Σύνδεση εισόδων στη σελίδα 22. Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F 19

26 Κεφάλαιο 2: Εγκατάσταση Εικόνα 9: Επισκόπηση των συνδέσεων του συστήματος συναγερμού πυρκαγιάς EN με ένα βρόχο Κλάσης Α 1. Συσκευή τέλους γραμμής 2010-FS-EOL 2. Εξοπλισμός υπόδειξης σφαλμάτων Σύνδεση βρόχων Οδηγίες σύνδεσης βρόχων Για καλύτερα αποτελέσματα, ακολουθήστε αυτές τις οδηγίες κατά τη σύνδεση βρόχων: Εγκαταστήστε τουλάχιστον έναν απομονωτή ανά βρόχο (συνιστούμε έναν απομονωτή ανά 32 συσκευές). Έχετε τα καλώδια βρόχου μακριά από καλώδια υψηλής τάσης (ή άλλες πηγές παρεμβολών). Δεν συνιστώνται οι διαμορφώσεις αστέρος, βραχυ/ανοιχτο-κυκλωμένου στελέχους και T-tap. 20 Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F

27 Κεφάλαιο 2: Εγκατάσταση Εγκαταστήστε τις συσκευές βρόχου με υψηλή κατανάλωση ρεύματος σε όσο το δυνατό μικρότερη απόσταση από τον πίνακα ελέγχου. Βεβαιωθείτε ότι το καλώδιο βρόχου συμμορφώνεται με τις προδιαγραφές καλωδίων που αναφέρονται στην ενότητα «Προτεινόμενα καλώδια στη σελίδα 18. Αν χρησιμοποιείτε θωρακισμένο καλώδιο βρόχου, βεβαιωθείτε ότι η θωράκιση είναι συνεχής (συνδεδεμένη με κάθε συσκευή βρόχου). Προς αποφυγή βρόχων γείωσης λόγω ηλεκτρομαγνητικών παρεμβολών, μόνο μία θωράκιση καλωδίου πρέπει να συνδέεται στη γείωση, όπως απεικονίζεται στην Εικόνα 8 στη σελίδα 19. Σύνδεση βρόχου Κλάσης Α Συνδέστε τους βρόχους Κλάσης Α όπως απεικονίζεται στην Εικόνα 8 στη σελίδα 19. Οι βρόχοι Κλάσης Α είναι επιβλεπόμενοι για ανοιχτοκύκλωμα και βραχυκύκλωμα. Τερματίστε τους αχρησιμοποίητους βρόχους Κλάσης Α, A (+) στο B (+) και A (-) στο B (-). Σύνδεση βρόχου Κλάσης Β Προσοχή: Οι βρόχοι Κλάσης Β δεν συμμορφώνονται με τις απαιτήσεις του προτύπου EN Ποτέ μην εγκαθιστάτε περισσότερες από 32 συσκευές σε βρόχο Κλάσης Β. Συνδέστε τους βρόχους Κλάσης Β όπως απεικονίζεται στην Εικόνα 10 παρακάτω. Η σύνδεση είναι δυνατό να πραγματοποιηθεί είτε στους συνδέσμους A (όπως απεικονίζεται) είτε στους συνδέσμους Β, αλλά όχι και στους δύο. Οι βρόχοι Κλάσης Β είναι επιβλεπόμενοι για βραχυκύκλωμα. Εικόνα 10: Σύνδεση βρόχου Κλάσης Β Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F 21

28 Κεφάλαιο 2: Εγκατάσταση Σύνδεση συσκευών βρόχου Κάθε βρόχος υποστηρίζει έως 128 συσκευές. Για τις αναλυτικές πληροφορίες εγκατάστασης μιας συσκευής βρόχου, ανατρέξτε στο φυλλάδιο εγκατάστασης της συσκευής σας. Σύνδεση εισόδων Λειτουργία εισόδων Κάθε πίνακας ελέγχου έχει δύο επιβλεπόμενες εισόδους, που φέρουν τις ενδείξεις INPUT1 και INPUT2. Για τη διαμόρφωση των εισόδων, δείτε την ενότητα «Διαμόρφωση πεδίου στη σελίδα 64. Σύνδεση εισόδων Συνδέστε τους διακόπτες εισόδου στους συνδέσμους INPUT1 και INPUT2, όπως απεικονίζεται στην Εικόνα 8 στη σελίδα 19. Για την επίβλεψη εισόδου (ανοιχτοκύκλωμα και βραχυκύκλωμα), εγκαταστήστε μια αντίσταση 15 kω. Αν μια είσοδος δεν χρησιμοποιείται, πρέπει να εγκαταστήσετε μια τερματική αντίσταση 15 kω στους αχρησιμοποίητους ακροδέκτες προς αποφυγή σφάλματος ανοιχτοκυκλώματος στην είσοδο. Χαρακτηριστικά ενεργοποίησης εισόδων Τα χαρακτηριστικά ενεργοποίησης των εισόδων παρουσιάζονται στον παρακάτω πίνακα. Πίνακας 8: Χαρακτηριστικά ενεργοποίησης εισόδων Κατάσταση Τιμή ενεργοποίησης Ενεργή 60,2 Ω ενεργή τιμή 8 kω Κανονική 10 kω τιμή 20,2 kω Βραχυκύκλωμα 60,2 Ω Σφάλμα υψηλής σύνθετης αντίστασης 8 kω < τιμή < 10 kω Ανοιχτοκύκλωμα 20,2 kω Σύνδεση εξόδων Οι έξοδοι του πίνακα ελέγχου παρουσιάζονται στον παρακάτω πίνακα. Πίνακας 9: Έξοδοι πίνακα ελέγχου Έξοδος Περιγραφή Επίβλεψη 24 V AUX Χρησιμοποιείται για την παροχή ρεύματος σε βοηθητικό εξοπλισμό. Η έξοδος μπορεί να διαμορφωθεί ώστε να επιδέχεται επαναφορά και να τίθεται εκτός λειτουργίας όταν δεν υπάρχει τροφοδοσία δικτύου. Βραχυκύκλωμα, επίπεδο τάσης 22 Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F

29 Κεφάλαιο 2: Εγκατάσταση Έξοδος Περιγραφή Επίβλεψη OUT1, OUT2 κ.λπ. FIRE OUT SUPERVIS [1] FIRE OUT RELAY FAULT OUT SUPERVIS [1] FAULT OUT RELAY Έξοδοι με δυνατότητα ρύθμισης (η προεπιλεγμένη διαμόρφωση είναι έξοδος σειρήνας). Ο αριθμός των εξόδων με δυνατότητα ρύθμισης εξαρτάται από το μοντέλο του πίνακα ελέγχου (δείτε το παρακάτω θέμα). Σημείωση: Αυτές οι έξοδοι συμμορφώνονται με τις απαιτήσεις του προτύπου EN όταν είναι διαμορφωμένες ως έξοδοι Κλάσης Α. Αυτή η έξοδος φωτιάς ενεργοποιείται, όταν ο πίνακας ελέγχου είναι σε κατάσταση συναγερμού. Σημείωση: Αυτή η έξοδος δεν συμμορφώνεται με τις απαιτήσεις του προτύπου EN Αυτή η έξοδος ηλεκτρονόμου ενεργοποιείται (βραχυκύκλωμα μεταξύ του κοινού ακροδέκτη (C) και του κανονικά ανοιχτού ακροδέκτη (NO) του ηλεκτρονόμου), όταν δεν υπάρχει συναγερμός. Αυτή η έξοδος σφάλματος ενεργοποιείται, όταν ο πίνακας ελέγχου δεν αναφέρει σφάλμα. Σημείωση: Αυτή η έξοδος συμμορφώνεται με τις απαιτήσεις του προτύπου EN 54-13, όταν έχει εγκατασταθεί η συσκευή τέλους γραμμής 2010-FS-EOL. Αυτή η έξοδος ηλεκτρονόμου ενεργοποιείται (βραχυκύκλωμα μεταξύ του κοινού ακροδέκτη (C) και του κανονικά ανοιχτού ακροδέκτη (NO) του ηλεκτρονόμου), όταν δεν υπάρχει σφάλμα. Βραχυκύκλωμα, ανοιχτοκύκλωμα Βραχυκύκλωμα, ανοιχτοκύκλωμα Χωρίς επίβλεψη Βραχυκύκλωμα, ανοιχτοκύκλωμα Χωρίς επίβλεψη [1] Για την τάση ενεργοποίησης, δείτε την ενότητα Κεφάλαιο 5 «Τεχνικές προδιαγραφές στη σελίδα 99. Τερματισμός εξόδων Όλες οι έξοδοι (εκτός από την έξοδο 24 V AUX) πρέπει να είναι τερματισμένες. Οι απαιτήσεις τερματισμού παρουσιάζονται στον παρακάτω πίνακα. Πίνακας 10: Απαιτήσεις τερματισμού Κλάση εξόδων Κλάση B (για τυπικές εγκαταστάσεις) Τερματισμός εξόδων 15 kω Κλάση Α (για εγκαταστάσεις EN 54-13) 4,7 kω [1] [1] Παράλληλα εγκατεστημένη με έναν από τους ακροδέκτες εξόδου. Δείτε την Εικόνα 9 στη σελίδα 20. Αν μια έξοδος δεν χρησιμοποιείται, πρέπει να εγκαταστήσετε μια τερματική αντίσταση 15 kω στους αχρησιμοποίητους ακροδέκτες προς αποφυγή σφάλματος ανοιχτοκυκλώματος στην έξοδο. Οι αχρησιμοποίητες έξοδοι πρέπει να είναι διαμορφωμένες ως Κλάση B. Τα εξαρτήματα τέλους γραμμής για τις εξόδους περιλαμβάνονται στο κιτ πρόσθετων εξαρτημάτων που παρέχεται με τον πίνακα ελέγχου σας. Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F 23

30 Κεφάλαιο 2: Εγκατάσταση Σημείωση: Ο τερματισμός των εξόδων διαφέρει για τον τυπικό τύπο εγκατάστασης και τον τύπο εγκατάστασης EN Προσέξτε να εγκαταστήσετε το σωστό τερματισμό για την εγκατάστασή σας. Πολικότητα εξόδων Όλες οι έξοδοι έχουν διάκριση πολικότητας. Τηρήστε την πολικότητα ή εγκαταστήστε μια δίοδο 1N4007 ή ισοδύναμη προς αποφυγή ανάστροφης ενεργοποίησης λόγω επίβλεψης ανάστροφης πολικότητας. Σύνδεση βοηθητικού εξοπλισμού Συνδέστε το βοηθητικό εξοπλισμό στην έξοδο 24 V AUX όπως απεικονίζεται στην Εικόνα 8 στη σελίδα 19. Έξοδοι με δυνατότητα ρύθμισης Ο αριθμός των εξόδων με δυνατότητα ρύθμισης εξαρτάται από το μοντέλο του πίνακα ελέγχου και τη διαμόρφωση της κλάσης εξόδων, όπως παρουσιάζεται παρακάτω. Πίνακας 11: Έξοδοι με δυνατότητα ρύθμισης για πίνακες Πίνακας ελέγχου Έξοδοι με δυνατότητα ρύθμισης (Κλάση Β) Πίνακας ενός βρόχου 2 (OUT1 και OUT2) 1 (OUT1/OUT2) Έξοδοι με δυνατότητα ρύθμισης (Κλάση Α) Πίνακας δύο βρόχων 4 (OUT1 έως OUT4) 2 (OUT1/OUT2 και OUT3/OUT4) Πίνακας δύο βρόχων με κάρτα επέκτασης βρόχων 8 (OUT1 έως OUT8) 4 (OUT1/OUT2, OUT3/OUT4, OUT5/OUT6 και OUT7/OUT8) Σημείωση: Οι πίνακες επαναλήπτη δεν έχουν εξόδους με δυνατότητα ρύθμισης. Οι επιλογές που είναι δυνατό να διαμορφωθούν για κάθε έξοδο είναι: Έξοδος σειρήνας (προεπιλεγμένη έξοδος) Έξοδος fire routing Έξοδος πυροπροστασίας Επιλογές προγραμματισμού Έξοδος φωτιάς Έξοδος σφάλματος Για τη διαμόρφωση των εξόδων, δείτε την ενότητα «Διαμόρφωση πεδίου στη σελίδα 64. Σύνδεση εξόδων με δυνατότητα ρύθμισης Συνδέστε τις εξόδους Κλάσης Β με δυνατότητα ρύθμισης, όπως απεικονίζεται στην Εικόνα 8 στη σελίδα 19. Συνδέστε τις εξόδους Κλάσης Α με δυνατότητα ρύθμισης, όπως απεικονίζεται στην Εικόνα 9 στη σελίδα 20. Κατά τη σύνδεση σειρήνων ή φάρων, χρησιμοποιείτε μόνο τα προϊόντα που περιλαμβάνονται στο φυλλάδιο συμβατότητας που παρέχεται με τον πίνακα ελέγχου σας. 24 Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F

31 Κεφάλαιο 2: Εγκατάσταση Σύνδεση εξόδων φωτιάς και σφάλματος Συνδέστε τις εξόδους FIRE OUT SUPERVIS και FAULT OUT SUPERVIS, όπως απεικονίζεται στην Εικόνα 8 στη σελίδα 19. Απαιτείται τερματική αντίσταση 15 kω. Σύνδεση της τροφοδοσίας δικτύου Προσοχή: Συνδέστε την τροφοδοσία δικτύου πριν συνδέσετε τις μπαταρίες. Ο πίνακα ελέγχου λειτουργεί με ρεύμα 110 VAC 50/60 Hz ή 240 VAC 50/60 Hz (+10%/ 15%). Η τροφοδοσία δικτύου πρέπει να προέρχεται απευθείας από ξεχωριστό αυτόματο διακόπτη στον ηλεκτρικό πίνακα του κτιρίου. Αυτό το κύκλωμα πρέπει να φέρει καθαρή σήμανση, να έχει διπολική διάταξη αποσύνδεσης και να χρησιμοποιείται μόνο για τον εξοπλισμό πυρανίχνευσης. Περάστε όλα τα καλώδια δικτύου από τις κατάλληλες θυρίδες καλωδίων και συνδέστε τα στο κιβώτιο συνδέσεων ασφαλειών όπως απεικονίζεται στην Εικόνα 11 παρακάτω. Προσοχή: Αν ο πίνακας ελέγχου έχει εγκατεστημένη κάρτα δικτύου, το καλώδιο δικτύου πρέπει να εισάγεται στο ερμάριο από το κάτω μέρος για σωστή λειτουργία. Έχετε τα καλώδια δικτύου ξεχωριστά από άλλα καλώδια προς αποφυγή ενδεχόμενων βραχυκυκλωμάτων και παρεμβολών. Ασφαλίζετε πάντα τα καλώδια δικτύου στο ερμάριο, έτσι ώστε να μην μετακινούνται. Εικόνα 11: Σύνδεση της τροφοδοσίας δικτύου 1. Ασφάλεια δικτύου 2. Φάση 3. Γείωση 4. Ουδέτερος Για τις προδιαγραφές της ασφάλειας, δείτε το Κεφάλαιο 5 «Τεχνικές προδιαγραφές στη σελίδα 99. Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F 25

32 Κεφάλαιο 2: Εγκατάσταση Επιλογή λειτουργίας 115 ή 230 VAC Προσοχή: Τυχόν εσφαλμένη ρύθμιση τάσης μπορεί να προκαλέσει βλάβη στην τροφοδοσία. Να αποσυνδέετε πάντα τον πίνακα ελέγχου από την τροφοδοσία δικτύου πριν αλλάξετε τη ρύθμιση τάσης. Η προεπιλεγμένη ρύθμιση τάσης είναι 230 VAC. Για λειτουργία 115 VAC, χρησιμοποιήστε ένα μικρό κατσαβίδι για να αλλάξετε το διακόπτη ρύθμισης τάσης, που βρίσκεται στο πλάι της μονάδας τροφοδοσίας, όπως απεικονίζεται στην Εικόνα 12 στη σελίδα 26. Εικόνα 12: Επιλογή λειτουργίας 115 ή 230 VAC Σύνδεση των μπαταριών Ο πίνακας ελέγχου απαιτεί δύο επαναφορτιζόμενες μπαταρίες μολύβδου κλειστού τύπου τάσης 12 V και χωρητικότητας 7,2, 12 ή 18 Ah (δείτε την ενότητα «Συντήρηση μπαταρίας στη σελίδα 97). Οι μπαταρίες βρίσκονται μέσα στο ερμάριο του πίνακα ελέγχου και πρέπει να είναι εγκατεστημένες σε σειρά. Πρέπει να τηρείται η πολικότητα. Συνδέστε τις μπαταρίες στο σύνδεσμο BAT της πλακέτας PCB του πίνακα ελέγχου. Μη συνδέετε άλλο τύπο εξοπλισμού στο σύνδεσμο BAT. Σημείωση: Αν ο πίνακας ελέγχου υποδείξει Πρόβλημα Τροφοδοσίας, οι μπαταρίες χρειάζονται αντικατάσταση. Σύνδεση καρτών επέκτασης Προσοχή: Να αποσυνδέετε πάντα τον πίνακα ελέγχου από την τροφοδοσία δικτύου πριν εγκαταστήσετε μια κάρτα επέκτασης. Για αναλυτικές πληροφορίες εγκατάστασης, ανατρέξτε στο φυλλάδιο εγκατάστασης της κάρτας επέκτασης. Σύνδεση δικτύου πυρανίχνευσης Σημείωση: Για τις αναλυτικές πληροφορίες εγκατάστασης και σύνδεσης, ανατρέξτε στο φυλλάδιο εγκατάστασης της κάρτας δικτύου σας. 26 Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F

33 Κεφάλαιο 2: Εγκατάσταση Κάθε κάρτα δικτύου έχει δύο θύρες. Κάθε θύρα συνδέεται (σημείο με σημείο) στις αντίστοιχες θύρες της κάρτας δικτύου άλλου πίνακα ελέγχου. Εικόνα 13: Συνδέσεις κάρτας δικτύου Οι δυνατές επιλογές συνδεσμολογίας είναι οι εξής: Διαμόρφωση δακτυλίου Διαμόρφωση διαύλου Διαμόρφωση δακτυλίου Η διαμόρφωση δικτύου δακτυλίου συνιστάται, καθώς παρέχει πλεονασμό στη διαδρομή μετάδοσης. Για τη διαμόρφωση δακτυλίου (κλάση Α), χρησιμοποιήστε και τις δύο θύρες για να συνδέσετε όλες τις κάρτες δικτύου ή πίνακες ελέγχου έτσι ώστε να σχηματίζουν δακτύλιο, όπως απεικονίζεται παρακάτω. Εικόνα 14: Διαμόρφωση δακτυλίου δικτύου πυρανίχνευσης Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F 27

34 Κεφάλαιο 2: Εγκατάσταση Διαμόρφωση διαύλου Προσοχή: Χρησιμοποιήστε τη διαμόρφωση δικτύου διαύλου μόνο σε περιπτώσεις όπου οι ζώνες ανίχνευσης και οι υποχρεωτικές λειτουργίες εξόδου κατά EN 54-2 (έξοδοι σειρήνας και fire routing) δεν είναι απομακρυσμένες μεταξύ των πινάκων. Η διαμόρφωση δικτύου διαύλου δε συνιστάται. Δεν εξασφαλίζει πλεόνασμα στη διαδρομή μετάδοσης και δημιουργεί δίκτυο πυρανίχνευσης πολύ πιο ευαίσθητο σε σφάλματα. Για τη διαμόρφωση διαύλου (Κλάση Β), συνδέστε τους πίνακες ελέγχου, όπως απεικονίζεται παρακάτω. Εικόνα 15: Διαμόρφωση διαύλου δικτύου πυρανίχνευσης Σύνδεση εξωτερικού εκτυπωτή ή τερματικού ASCII Για να εκτυπώσετε τα γεγονότα του πίνακα ελέγχου σε πραγματικό χρόνο, συνδέστε έναν εξωτερικό εκτυπωτή EPSON LX300 ή τερματικό ASCII στη θύρα COM0 ή COM1. Δεν απαιτείται καμία διαμόρφωση πίνακα ελέγχου. Σημείωση: Αυτή η επιλογή απαιτεί κάρτα διεπαφής RS IB και σειριακό καλώδιο C30. Αυτά τα στοιχεία δεν παρέχονται με τον πίνακα ελέγχου. Οι συνδέσεις σειριακών θυρών για κάθε τύπο εξόδου παρουσιάζονται παρακάτω. Πίνακας 12: Συνδέσεις σειριακών θυρών Σειρ. θύρα COM0 COM1 Συσκευή εξόδου Εκτυπωτής EPSON LX300 Τερματικό ASCII Δείτε την ενότητα Εικόνα 3 στη σελίδα 14 για τη σειριακή θύρα COM και τις θέσεις των συνδέσμων της κάρτας διεπαφής RS Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F

35 Κεφάλαιο 3 Διαμόρφωση και θέση σε λειτουργία Περίληψη Αυτό το κεφάλαιο παρέχει πληροφορίες διαμόρφωσης και θέσης σε λειτουργία για τον πίνακα ελέγχου και το σύστημα πυρανίχνευσής σας. Περιεχόμενα Εισαγωγή 30 Επίπεδα χρήστη 30 Επισκόπηση διαμόρφωσης 31 Λειτουργία και διαμόρφωση επιπέδου συντήρησης 34 Το μενού Ρύθμιση πίνακα 34 Το μενού Επικοινωνίες 38 Το μενού Απενεργ/ενεργοπ. 40 Το μενού Έλεγχος 41 Το μενού Αναφορές 45 Το μενού Ρύθμιση κωδικού 48 Λειτουργία και διαμόρφωση επιπέδου εγκαταστάτη 50 Το Κύριο μενού 50 Διαμόρφωση πίνακα 50 Ρύθμιση ID 51 Τοπικές επιλογές 51 Διαμόρφωση Firenet 52 Διαμόρφωση επικοινωνιών 57 Λοιπές ρυθμίσεις 59 Διαμόρφωση 60 Διαμόρφωση κάρτας επέκτασης 62 Φόρτωση βοηθητικών αρχείων 62 Αναβαθμίσεις υλικολογισμικού 63 Διαμόρφωση πεδίου 64 Autosetup 64 Διαμόρφωση συσκευών βρόχου 65 Διαμόρφωση Ζώνης 66 Διαμόρφωση I/O πίνακα 72 Ρύθμιση καθυστέρησης 80 Διαμόρφωση κλάσης βρόχου 89 Έλεγχοι 90 Ρύθμιση κωδικού 91 Θέση σε λειτουργία 93 Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F 29

36 Εισαγωγή Επίπεδα χρήστη Η πρόσβαση σε ορισμένα από τα χαρακτηριστικά αυτού του προϊόντος περιορίζεται από το επίπεδο χρήστη που έχει εκχωρηθεί σε ένα λογαριασμό χρήστη. Δημόσιο Το δημόσιο επίπεδο είναι το προεπιλεγμένο επίπεδο χρήστη. Αυτό το επίπεδο επιτρέπει τις βασικές εργασίες χειρισμού, όπως ανταπόκριση σε συναγερμό φωτιάς ή προειδοποίηση σφάλματος στον πίνακα ελέγχου. Δεν απαιτείται κωδικός πρόσβασης. Οι χειρισμοί για αυτό το επίπεδο χρήστη περιγράφονται στο εγχειρίδιο λειτουργίας του προϊόντος. Χειριστής Το επίπεδο χειριστή επιτρέπει πρόσθετους χειρισμούς και προορίζεται για εξουσιοδοτημένους χρήστες που έχουν εκπαιδευτεί στο χειρισμό του πίνακα ελέγχου. Ο προεπιλεγμένος κωδικός πρόσβασης για τον προεπιλεγμένο χρήστη χειριστή είναι Οι χειρισμοί για αυτό το επίπεδο χρήστη περιγράφονται στο εγχειρίδιο λειτουργίας του προϊόντος. Συντήρηση Το επίπεδο χρήστη συντήρησης επιτρέπει τις συνήθεις εργασίες συντήρησης και προορίζεται για εξουσιοδοτημένους χρήστες που έχουν εκπαιδευτεί στο χειρισμό και τη συντήρηση του πίνακα ελέγχου και του συστήματος πυρανίχνευσης. Ο προεπιλεγμένος κωδικός πρόσβασης για τον προεπιλεγμένο χρήστη συντήρησης είναι Εγκαταστάτης Το επίπεδο χρήστη εγκαταστάτη επιτρέπει την πλήρη διαμόρφωση του συστήματος και προορίζεται για εξουσιοδοτημένους χρήστες που εγκαθιστούν και διαμορφώνουν τον πίνακα ελέγχου και το σύστημα πυρανίχνευσης. Ο προεπιλεγμένος κωδικός πρόσβασης για τον προεπιλεγμένο χρήστη εγκαταστάτη είναι Επίπεδα χρήστη περιορισμένης πρόσβασης Τα επίπεδα χρήστη περιορισμένης πρόσβασης προφυλάσσονται με προστασία κωδικού πρόσβασης. Πρέπει να εισαγάγετε το όνομα χρήστη και τον κωδικό πρόσβασης, που σας έχουν εκχωρηθεί. Γίνεται αυτόματη έξοδος του πίνακα ελέγχου από το επίπεδο περιορισμένης πρόσβασης και επαναφορά στο δημόσιο επίπεδο χρήστη έπειτα από μερικά λεπτά, εφόσον δεν πατηθεί κανένα κουμπί. Η περίοδος αυτόματης λήξης εξαρτάται από το ενεργό επίπεδο χρήστη, όπως παρουσιάζεται παρακάτω. 30 Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F

37 Πίνακας 13: Χρονικά όρια λήξης επιπέδου χρήστη Επίπεδο χρήστη Χειριστής Συντήρηση Εγκαταστάτης Περίοδος αυτόματης λήξης Δύο λεπτά Δέκα λεπτά Δέκα λεπτά Για να εισέλθετε σε επίπεδο πρόσβασης που προστατεύεται από κωδικό πρόσβασης: 1. Πατήστε F4 (Κύριο μενού). Εμφανίζεται το προτρεπτικό μήνυμα εισαγωγής ονόματος χρήστη και κωδικού πρόσβασης στην οθόνη LCD. 2. Επιλέξτε το όνομα χρήστη και εισαγάγετε τον κωδικό πρόσβασης στρέφοντας το περιστροφικό κουμπί δεξιόστροφα ή αριστερόστροφα. Πιέστε το περιστροφικό κουμπί για να επιβεβαιώσετε κάθε καταχώρησή σας. Όταν εισαχθεί ο σωστός τετραψήφιος κωδικός πρόσβασης, εμφανίζεται το Κύριο μενού στην οθόνη LCD για το επίπεδο πρόσβασης που σας έχει εκχωρηθεί. Σημείωση: Ο πίνακας ελέγχου μπορεί να διαμορφωθεί, ώστε να θυμάται τις τελευταίες καταχωρημένες λεπτομέρειες σύνδεσης. Για περισσότερες πληροφορίες, δείτε την ενότητα «Ασφαλής πρόσβαση στη σελίδα 92. Για να εξέλθετε από το επίπεδο πρόσβασης που προστατεύεται από κωδικό πρόσβασης: 1. Πιέστε F3 (Αποσύνδεση) από το Κύριο μενού Επισκόπηση διαμόρφωσης Διαμόρφωση από υπολογιστή Για καλύτερα αποτελέσματα, συνιστούμε η διαμόρφωση του πίνακα ελέγχου και του συστήματος πυρανίχνευσης να διεξαχθεί από την εφαρμογή λογισμικού βοηθητικού προγράμματος διαμόρφωσης. Τα πλεονεκτήματα της χρήσης του βοηθητικού προγράμματος διαμόρφωσης περιλαμβάνουν τα εξής: Οι νέες διαμορφώσεις μπορούν να προετοιμαστούν πριν από την εγκατάσταση και να εφαρμοστούν στον πίνακα ελέγχου και στο σύστημα πυρανίχνευσης γρήγορα και εύκολα επί τόπου Τα αρχεία της τρέχουσας διαμόρφωσης μπορούν να αποθηκευτούν με ασφάλεια απευθείας σε μονάδα flash USB και να τροποποιηθούν στο βοηθητικό πρόγραμμα διαμόρφωσης Είναι διαθέσιμος ο σύνθετος προγραμματισμός κανόνων για τη δημιουργία ενεργειών Ένας κανόνας αποτελείται από μία ή περισσότερες καταστάσεις (που συνδυάζονται με λογικούς τελεστές) που έχουν διαμορφωθεί ώστε να Εγχειρίδιο εγκατάστασης πίνακα ελέγχου συναγερμού πυρκαγιάς σειράς 2X-F 31
