1 ΔΗΜΟΚΡΙΤΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΡΑΚΗΣ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ Ν Τομέας Δομικών Κατασκευών ΣΥΓΚΟΛΛΗΣΕΙΣ ΧΑΛΥΒΩΝ και ΑΓΚΥΡΩΣΕΙΣ ΟΠΛΙΣΜΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ Χρήστος Καραγιάννης, Καθηγητής στις Κατασκευές α Ωπλισμένου Σκυροδέματος ος Αλεξανδρούπολη, 21 Ιουνίου

2 Συγκολλησιμότητα Συγκολλησιμότητα είναι η ικανότητα ενός μετάλλου να συγκολλάται στις συνθήκες του έργου, έτσι ώστε η προκύπτουσα σύνδεση να ικανοποιεί τις απαιτήσεις σχεδιασμού. 2

3 Οι χάλυβες θεωρούνται συγκολλήσιμοι, όταν η μέγιστη περιεκτικότητα σε άνθρακα C, θείο S, φωσφόρο P, χαλκό Cu, άζωτο N καθώς και η μέγιστη ισοδύναμη τιμή σε άνθρακα C eq δεν υπερβαίνουν τις τιμές που δίνονται στον επόμενο Πίνακα (ΕΛΟΤ ΕΝ 080) Η ισοδύναμη τιμή σε άνθρακα C eq υπολογίζεται σύμφωνα με τον ακόλουθο τύπο: C eq =C+(Mn/6)+(Cr+Mo+V)/5+(Ni+Cu)/15, 3

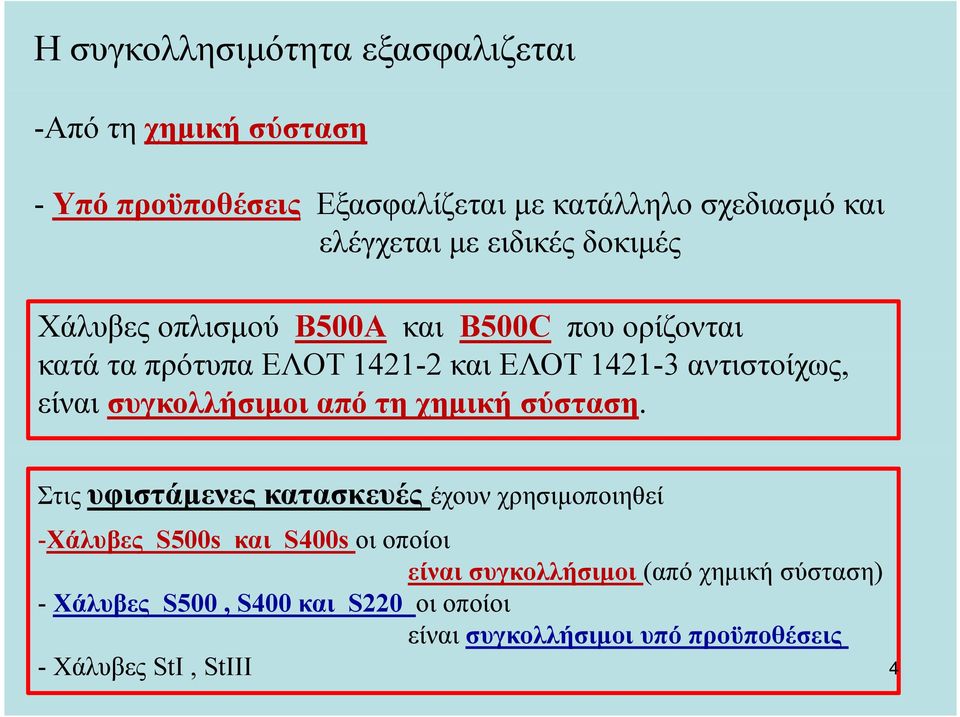

4 Η συγκολλησιμότητα εξασφαλιζεται -Από τη χημική σύσταση - Υπό προϋποθέσεις Εξασφαλίζεται με κατάλληλο σχεδιασμό και ελέγχεται με ειδικές δοκιμές Χάλυβες οπλισμού Β500Α και Β500C που ορίζονται κατά τα πρότυπα ΕΛΟΤ και ΕΛΟΤ αντιστοίχως, είναι συγκολλήσιμοι από τη χημική σύσταση. Στις υφιστάμενες κατασκευές έχουν χρησιμοποιηθεί -Χάλυβες S500s και S400s οι οποίοι είναι συγκολλήσιμοι (από χημική σύσταση) - Χάλυβες S500, S400 και S220 οι οποίοι είναι συγκολλήσιμοι υπό προϋποθέσεις - Χάλυβες StI, StIII 4

5 ΕΦΑΡΜΟΓΗ ΣΥΓΚΟΛΛΗΣΕΩΝ Σε υφιστάμενες κατασκευές: Αποκατάσταση μετά από βλάβες Ενισχύσεις (μανδύες) Χρήση αναμονών με μικρό μήκος Αλλαγή χρήσης Σε νέες κατασκευές: Νέα μορφοποιημένα υλικά Αγκυρώσεις μικρότερου μήκους Συστήματα αγκυρώσεων Συγκράτηση ράβδων 5

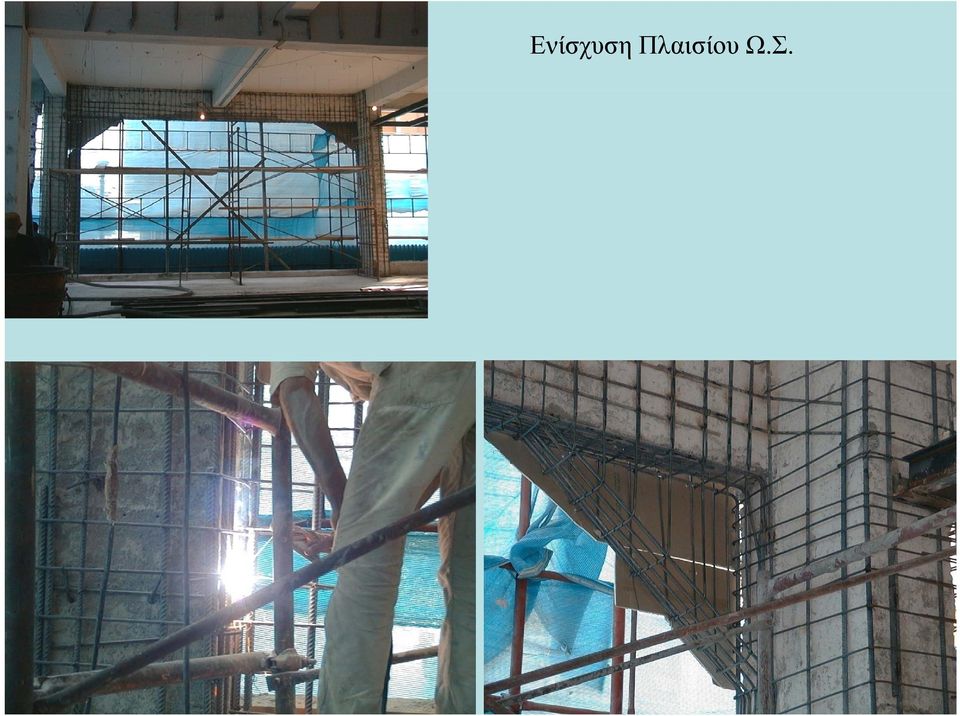

6 Ενίσχυση Πλαισίου Ω.Σ.

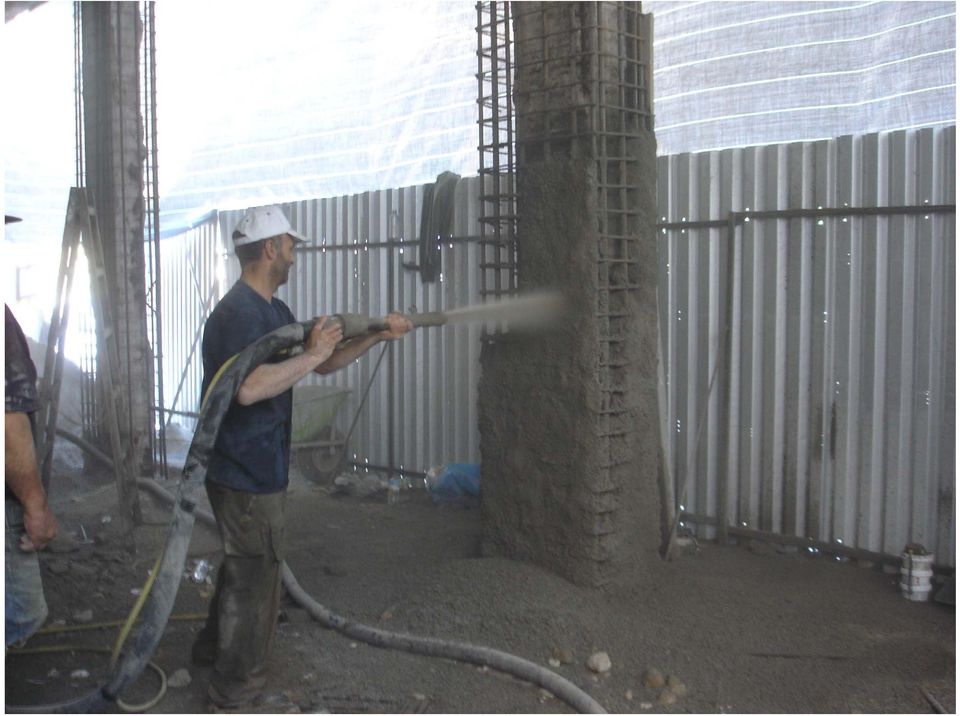

7 Κατασκευή μανδυών ενίσχυσης σε υποστυλώματα

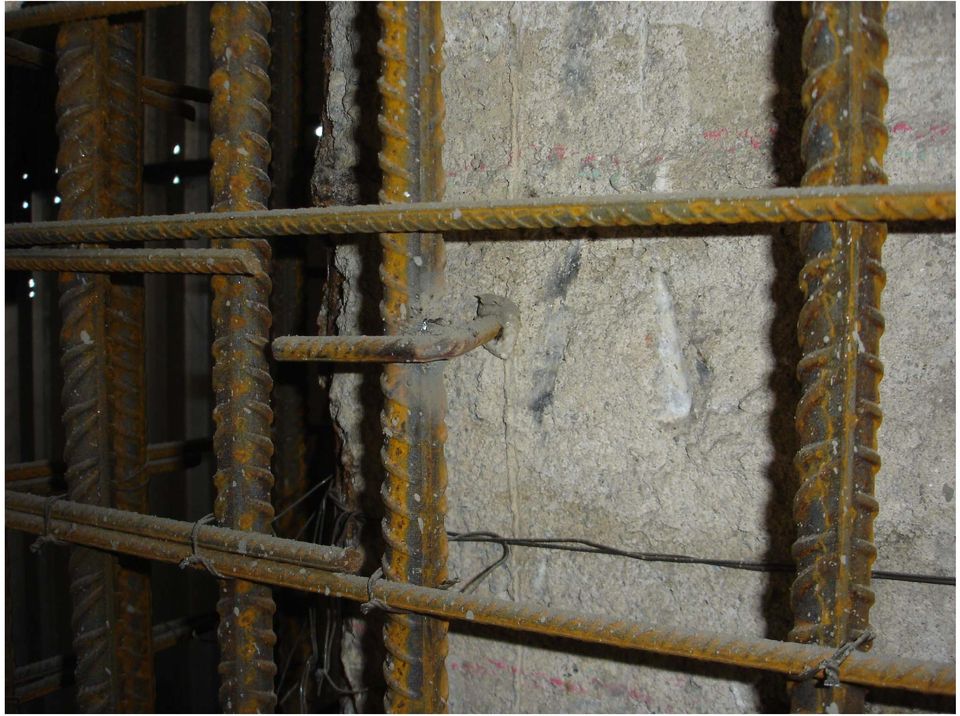

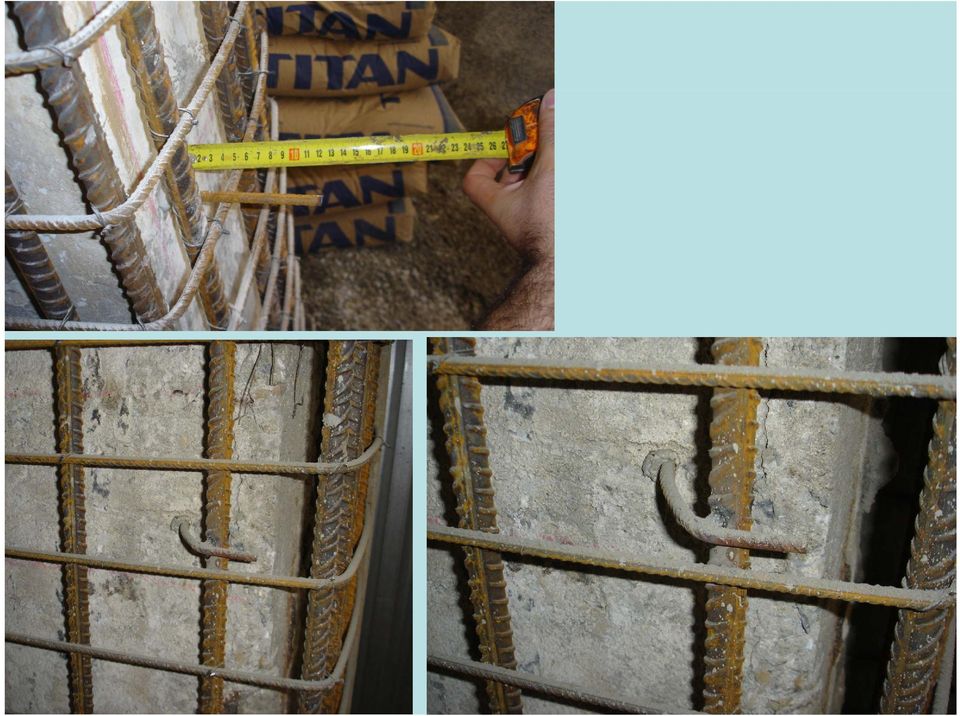

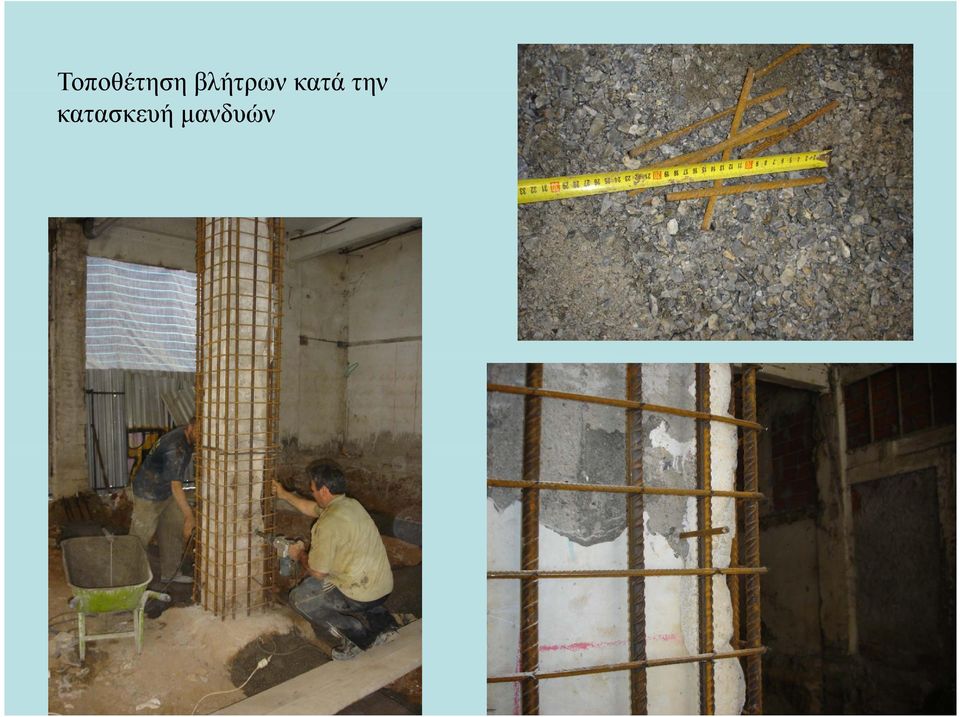

8 Τοποθέτηση βλήτρων κατά την κατασκευή μανδυών

9

10

11

12

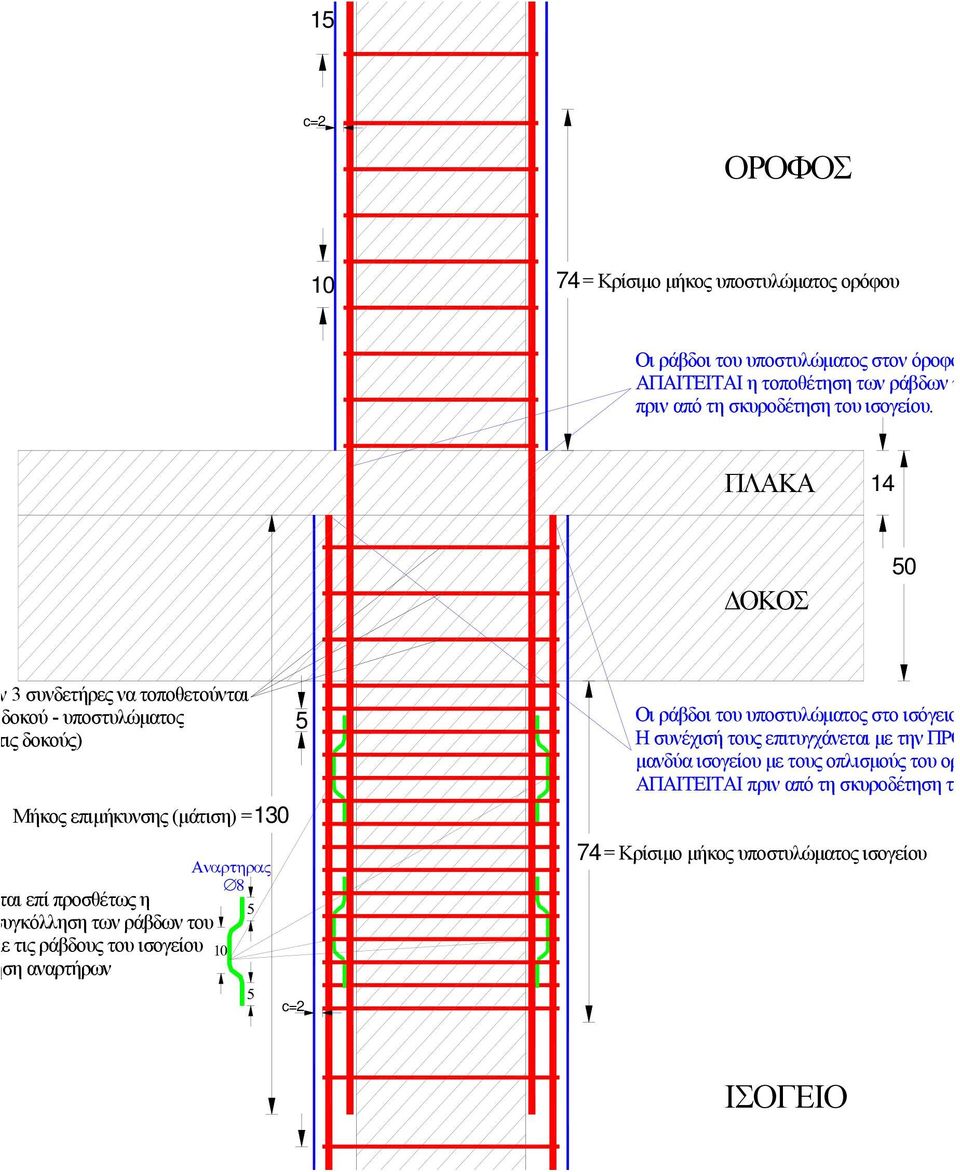

13 15 c=2 ΟΡΟΦΟΣ 74 = Κρίσιμο μήκος υποστυλώματος ορόφου Οι ράβδοι του υποστυλώματος στον όροφο ΑΠΑΙΤΕΙΤΑΙ η τοποθέτηση των ράβδων τ πριν από τη σκυροδέτηση του ισογείου. ΠΛΑΚΑ 14 ΔΟΚΟΣ 50 ν 3 συνδετήρες να τοποθετούνται δοκού - υποστυλώματος 5 Οι ράβδοι του υποστυλώματος στο ισόγειο τις δοκούς) Η συνέχισή τους επιτυγχάνεται με την ΠΡΟ μανδύα ισογείου με τους οπλισμούς του ορ ΑΠΑΙΤΕΙΤΑΙ πριν από τη σκυροδέτηση τ Μήκος επιμήκυνσης (μάτιση) =130 ται επί προσθέτως η συγκόλληση των ράβδων του με τις ράβδους του ισογείου ήση αναρτήρων Αναρτηρας c=2 74 = Κρίσιμο μήκος υποστυλώματος ισογείου ΙΣΟΓΕΙΟ

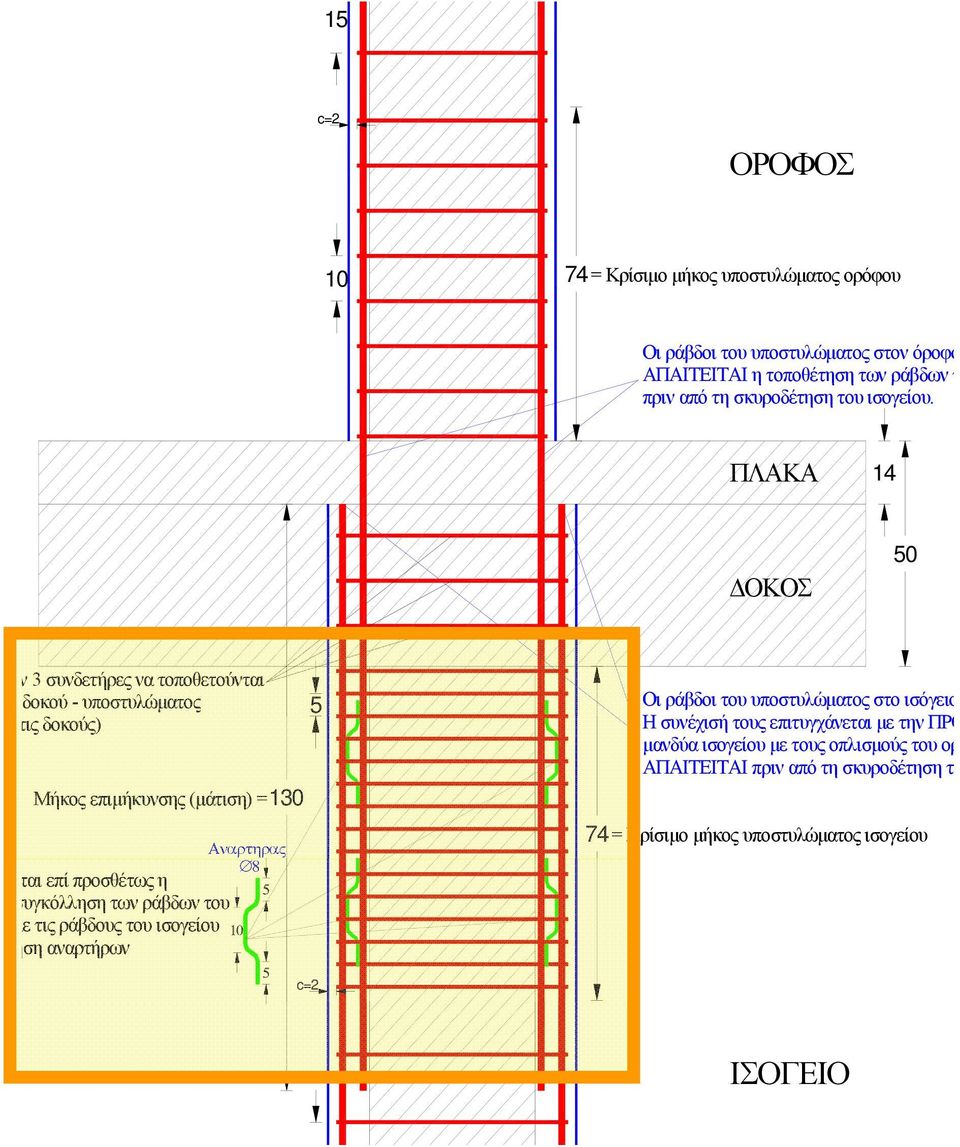

14 15 c=2 ΟΡΟΦΟΣ 74 = Κρίσιμο μήκος υποστυλώματος ορόφου Οι ράβδοι του υποστυλώματος στον όροφο ΑΠΑΙΤΕΙΤΑΙ η τοποθέτηση των ράβδων τ πριν από τη σκυροδέτηση του ισογείου. ΠΛΑΚΑ 14 ΔΟΚΟΣ 50 ν 3 συνδετήρες να τοποθετούνται δοκού - υποστυλώματος 5 Οι ράβδοι του υποστυλώματος στο ισόγειο τις δοκούς) Η συνέχισή τους επιτυγχάνεται με την ΠΡΟ μανδύα ισογείου με τους οπλισμούς του ορ ΑΠΑΙΤΕΙΤΑΙ πριν από τη σκυροδέτηση τ Μήκος επιμήκυνσης (μάτιση) =130 ται επί προσθέτως η συγκόλληση των ράβδων του με τις ράβδους του ισογείου ήση αναρτήρων Αναρτηρας c=2 74 = Κρίσιμο μήκος υποστυλώματος ισογείου ΙΣΟΓΕΙΟ

15 Τουλάχιστον 3 συνδετήρες να τοποθετούνται στον κόμβο δοκού - υποστυλώματος 5 (δια οπών στις δοκούς) Μήκος επιμήκυνσης (μάτιση) =130 Προτείνεται επί προσθέτως η ηλεκτροσυγκόλληση των ράβδων του ορόφου με τις ράβδους του ισογείου με τη χρήση αναρτήρων Αναρτηρας c=2 74 =

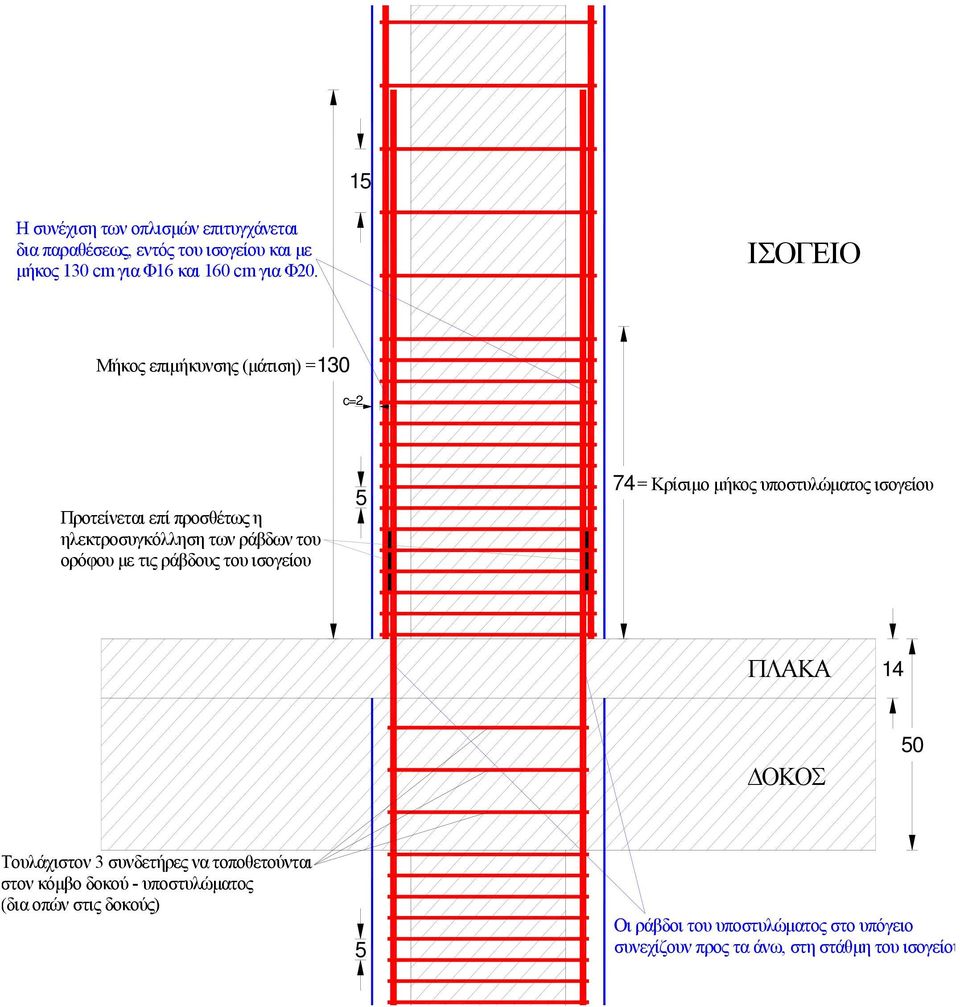

16 15 Η συνέχιση των οπλισμών επιτυγχάνεται δια παραθέσεως, εντός του ισογείου και με μήκος 130 cm για Φ16 και 160 cm για Φ20. ΙΣΟΓΕΙΟ Μήκος επιμήκυνσης (μάτιση) =130 ο. c=2 Προτείνεται επί προσθέτως η ηλεκτροσυγκόλληση των ράβδων του ορόφου με τις ράβδους του ισογείου 5 74 = Κρίσιμο μήκος υποστυλώματος ισογείου ΠΛΑΚΑ ου. ΔΟΚΟΣ 50 Τουλάχιστον 3 συνδετήρες να τοποθετούνται στον κόμβο όβ δοκού - υποστυλώματος (δια οπών στις δοκούς) 5 Οι ράβδοι του υποστυλώματος στο υπόγειο συνεχίζουν προς τα άνω, στη στάθμη του ισογείου

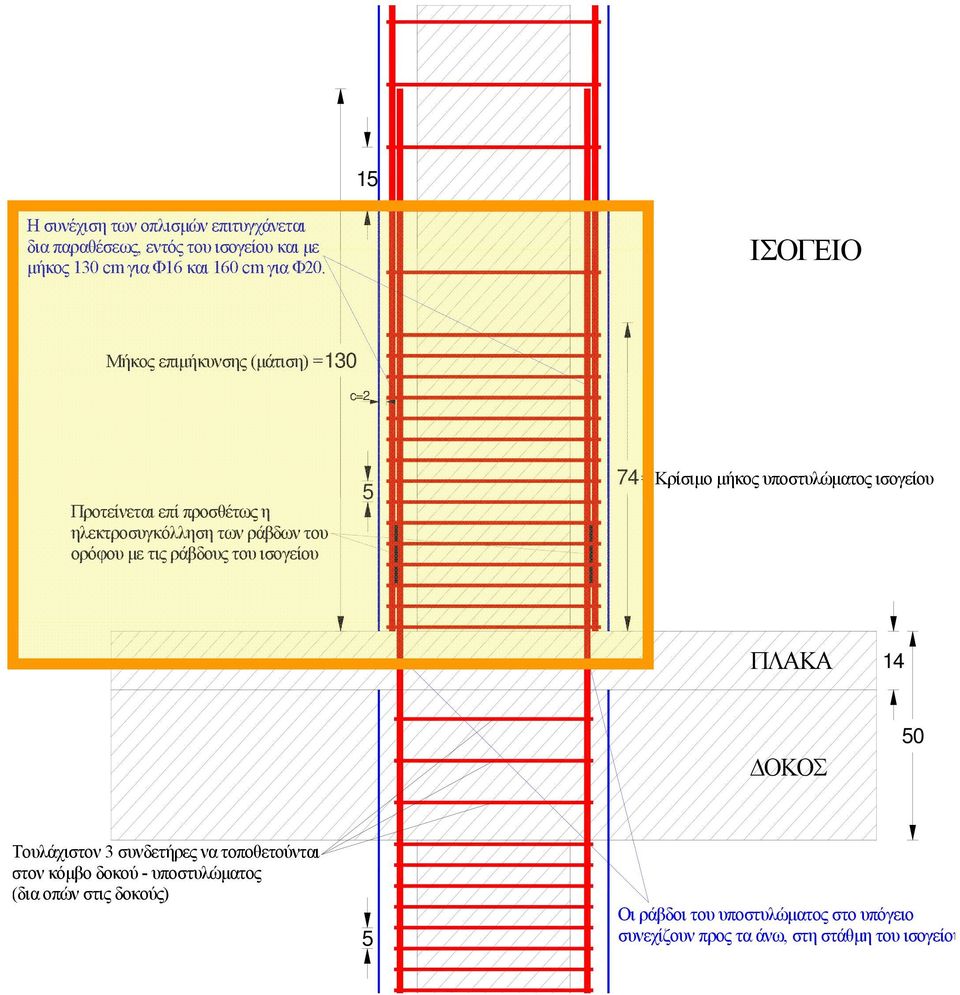

17 15 Η συνέχιση των οπλισμών επιτυγχάνεται δια παραθέσεως, εντός του ισογείου και με μήκος 130 cm για Φ16 και 160 cm για Φ20. ΙΣΟΓΕΙΟ Μήκος επιμήκυνσης (μάτιση) =130 ο. c=2 Προτείνεται επί προσθέτως η ηλεκτροσυγκόλληση των ράβδων του ορόφου με τις ράβδους του ισογείου 5 74 = Κρίσιμο μήκος υποστυλώματος ισογείου ΠΛΑΚΑ ου. ΔΟΚΟΣ 50 Τουλάχιστον 3 συνδετήρες να τοποθετούνται στον κόμβο όβ δοκού - υποστυλώματος (δια οπών στις δοκούς) 5 Οι ράβδοι του υποστυλώματος στο υπόγειο συνεχίζουν προς τα άνω, στη στάθμη του ισογείου

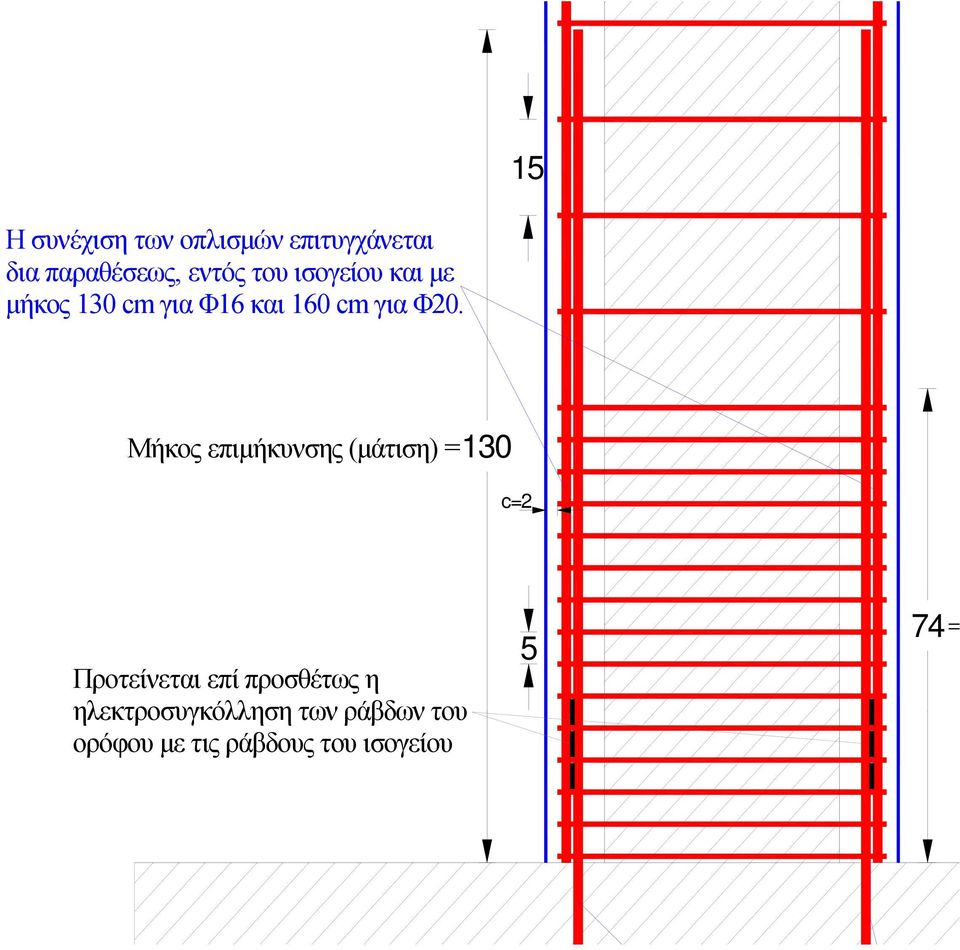

18 15 Η συνέχιση των οπλισμών επιτυγχάνεται δια παραθέσεως, εντός του ισογείου και με μήκος 130 cm για Φ16 και 160 cm για Φ20. Μήκος επιμήκυνσης (μάτιση) =130 c=2 Προτείνεται επί προσθέτως η ηλεκτροσυγκόλληση των ράβδων του ορόφου με τις ράβδους του ισογείου 5 74 =

19 K2 (50x50) 30 Μανδύας υποστυλώματος πάχους cm Οπλισμοί: Κατ Συν. 8/

20 ΣΥΝΔΕΤΗΡΑΣ ΥΠΟΣΤΥΛΩΜΑΤΩΝ Κ2 - Κ3 Κατασκευαστική διαμόρφωση Τελική μορφή και ηλεκτροσυγκολλήσεις κλειστού συνδετήρα κλειστού συνδετήρα / 8/ ηλεκτροσυγκόλληση 8/ 24

21 56 Δοκός / K27, Κ33 (50x50) 50) λ λλ ηλεκτροσυγκόλληση 5 Δοκός

22 Κ12 Σ. 8/ δοκος 8/ c=2 60 c=2 Κ12 40 δοκος δοκος δοκος

23 Κ3 & Κ δοκος +(2 16) Σ.2 8/ 56 c=2 c= / 3 πλευρος ρςμανδυας 17 δοκος 55 Κ2 Κ4Κ δοκος προστασια σκελους συνδετηρα με εποξειδικη ρητινη Τελικη μορϕη και ηλεκτροσυγκολλησεις κλειστου συνδετηρα 20 αναρτηρες 8 τοπικη επεμβαση στο εξωτερικο επιχρισμα για την τοποθετηση του συνδετηρα και εν συνεχεια αποκατασταση του επιχρισματος χωρις τροποποιηση της προσοψης / 8/ 56

24 65 60 Κ Σ 8/ Σ. 8/ 60 c=4 65 8/ c=4 20 διανοιξη οπων και προστασια συνδετηρα με εποξειδικη ρητινη Κ / 55 c= προστασια οπλισμων (λογω μικρης επικαλυψης) με εποξειδικη ρητινη Τελικη μορϕη και ηλεκτροσυγκολλησεις κλειστου συνδετηρα 55 8/ 8/ 50 20

25 Λεπτομερεια συνδεσης παλαιας και νεας ραβδου ηλεκτροσυγκόλληση νέας ράβδου με υφιστάμενη ράβδο ηλεκτροσυγκόλληση νέας ράβδου με υφιστάμενη ράβδο 0 συνδετηρες 8/ σε όλο το ύψος του υποστυλώματος (συνεχίζονται και στον κόμβο) 40 55

26 ηλεκτροσυγκολλήσεις Κατακόρυφη ράβδος μανδύα ενίσχυσης υποστυλωμάτος 2 20 Επιμήκυνση ράβδων με υπερκάλυψη (μάτιση) με μήκος 1m Συνδετήρες μανδύα ενίσχυσης υποστυλωμάτος 8/ Σύνδεσμοι 8 Οριζόντια ράβδος μανδύα ενίσχυσης τοιχοποιίας 12/ Υφιστάμενη κατακόρυφη ράβδος υποστυλώματος 45

27 ΣΥΝΔΕΤΗΡΑΣ KΡΥΦΟΫΠΟΣΤΥΛΩΜΑΤΟΣ (μεγάλο σκέλος) ΣΥΝΔΕΤΗΡEΣ ΥΠΟΣΤΥΛΩΜΑΤΟΣ K1 Κατασκευαστική διαμόρφωση κλειστού συνδετήρα Τελική μορφή και ηλεκτροσυγκολλήσεις κλειστού συνδετήρα / / 66 αγκύρωση ως βλήτρο με εποξειδική ρητίνη 8 8/ 37 8/ ηλεκτροσυγκόλληση Μανδύας υποστυλώματος πάχους cm Οπλισμοί: Κατ Συν. 8/ αγκύρωση ως βλήτρο με εποξειδική ρητίνη 87 T1 T2 315 Διαμόρφωση κρυφoϋποστυλώματος 87 Οπλισμοί: Κατ. 20 Συν. 8/ K26 (40x40) K1 (50x50) Κατ. 14/ Ορ. 12/ 5 Διαστάσεις συνδέσμου 45 A 20 αγκύρωση ως βλήτρο με εποξειδική ρητίνη Κατ. 16/ Ορ. 12/ T2 σιγμ. 4 8/τ.μ. ΛΕΠΤΟΜΕΡΕΙΑ 1αα Δοκός αντισεισμικός αρμός T1 ΣΥΝΔΕΤΗΡΑΣ KΡΥΦΟΫΠΟΣΤΥΛΩΜΑΤΟΣ (μικρό σκέλος) Κατασκευαστική διαμόρφωση κλειστού συνδετήρα Τελική μορφή και ηλεκτροσυγκολλήσεις κλειστού συνδετήρα ηλεκτροσυγκολλήσεις 2 Κατακόρυφη ράβδος μανδύα ενίσχυσης υποστυλωμάτος 20 Επιμήκυνση ράβδων με υπερκάλυψη (μάτιση) με μήκος 1m Κατ. 16/ / / Συνδετήρες μανδύα ενίσχυσης υποστυλωμάτος 8/ Ορ. 12/ ΛΕΠΤΟΜΕΡΕΙΑ 1β 9 37 Σύνδεσμοι 8 12 αγκύρωση ως βλήτρο με εποξειδική ρητίνη ηλεκτροσυγκόλληση Οριζόντια ράβδος μανδύα ενίσχυσης τοιχοποιίας 12/ K28 (40x45) K9 (50x50) Υφιστάμενη κατακόρυφη ράβδος υποστυλώματος ΤΟΜΗ Α Λεπτομέρεια σύνδεσης KΛΙΜΑΚΑ 1: K17 (35x35)

28 αγκύρωση ως βλήτρο με εποξειδική ρητίνη Μανδύας ς υποστυλώματος πάχους cm Οπλισμοί: Κατ Συν. 8/ T1 T2 87 K26 (40x40) K1 (50x50) Κατ. 20 T2 αγκύρωση ως βλήτρο με εποξειδική ρητίνη Κατ. 16/

29 87 Διαμόρφωση κρυφoϋποστυλώματος Οπλισμοί: Κατ. 20 Συν. 8/ 5 Δοκός

30 ΣΥΝΔΕΤΗΡΑΣ KΡΥΦΟΫΠΟΣΤΥΛΩΜΑΤΟΣ (μεγάλο σκέλος) Κατασκευαστική διαμόρφωση κλειστού συνδετήρα Τελική μορφή και ηλεκτροσυγκολλήσεις κλειστού συνδετήρα / / ηλεκτροσυγκόλληση 81 81

31 ΣΥΝΔΕΤΗΡΑΣ KΡΥΦΟΫΠΟΣΤΥΛΩΜΑΤΟΣ (μικρό ρ σκέλος) Κατασκευαστική διαμόρφωση κλειστού συνδετήρα 40 8/ Τελική μορφή και ηλεκτροσυγκολλήσεις κλειστού συνδετήρα 40 8/ ηλεκτροσυγκόλληση

32 Ανεπαρκείς οπλισμοί συνδετήρες σε συνδυασμό με κακές συγκολλήσεις

33 Φαίνεται η αστοχία της συγκόλλησης μεταξύ των οπλισμών του ισογείου και των αναμονών από κάτω

34 Η επέκταση της χρήσης των συγκολλήσεων για τη στήριξη άλλων στοιχείων στους οπλισμούς μπορεί σε πολλές περιπτώσεις να προκαλέσει αστοχία δομικού στοιχείου (αστοχία χ υποστυλώματος από λυγισμό ράβδου) )

35

36

37

38

39 ΕΦΑΡΜΟΓΗ Αγκύρωση κάτω ράβδου δοκού ύδιαμέτρου 16 ποιότητας B500C σε σκυρόδεμα ποιότητας C16/20: f bd = 2.0 MPa (περιοχή Ι - ευνοϊκές συνθήκες συνάφειας) l b = 870 mm = 87 cm 1 η περίπτωση: Ευθύγραμμη αγκύρωση: α = 1.0 l b,net = l b = 870 mm = 87 cm 2 η περίπτωση: Ευθύγραμμη αγκύρωση με μία εγκάρσια συγκολλημένη ράβδο: α = 0.7 l b,net =07 l 0.7 l b = 609 mm = 61 cm

40 η περίπτωση: Ευθύγραμμη αγκύρωση h b = 8 cm 8 cm 87 cm h η περίπτωση: Ευθύγραμμη αγκύρωση με μία εγκάρσια συγκολλημένη ράβδο b 4 16 συγκολλήσεις 16 < 5 = 8 cm 61 cm > = mm ( )

41 Κάμψη και συγκόλληση χαλύβων οπλισμού σκυροδέματος Γενικός κανόνας: Πρώτα κάμψη D Μετά συγκόλληση

42 Αν η κάμψη προηγείται της συγκόλλησης... Δυνατότητα συγκόλλησης και πάνω στην κάμψη

43 Αν η συγκόλληση προηγείται της κάμψης... Η συγκόλληση πρέπει να βρίσκεται σε απόσταση μεγαλύτερη από 4Φ, διαφορετικά: Η διάμετρος του τύμπανου κάμψης πρέπει να είναι μεγαλύτερη από την συμβατικά προβλεπόμενη. Ο ΕΚΩΣ ορίζει 20Φ, δηλαδή πρακτικά το απαγορεύει

44 ΜΕΘΟΔΟΙ ΣΥΓΚΟΛΛΗΣΗΣ Συγκολλήσεις ηλεκτρικού τόξου Επιτρέπονται στο εργοτάξιο Χειρωνακτική με επενδεδυμένα ηλεκτρόδια (SMAW) Ημιαυτόματη σε προστατευτική ατμόσφαιρα (GMAW, MAG με μείγμα Ar-CO2) Ημιαυτόματη σε προστατευτική ατμόσφαιρα Ar-CO2 με σωληνωτά ηλεκτρόδια (FCAW) Ημιαυτόματη αυτοπροστατευόμενη με σωληνωτά ηλεκτρόδια (FCAW). Συγκόλληση με ηλεκτρική αντίσταση Σημειακή (spot resistance welding) Μετωπική (resistance butt welding) Συγκόλληση με προεξοχή (projection welding) Αυτογενή συγκόλληση με συμπίεση και θέρμανση με αέριο (oxy-fuel gas pressure welding) Αυτογενή συγκόλληση η με σπινθηρισμούς (flash welding) Συγκόλληση με τριβή (friction welding) 44

45 ΤΥΠΟΙ ΣΥΝΔΕΣΕΩΝ 45

46 ΣΥΝΔΕΣΕΙΣ ΜΕ ΤΕΧΝΙΚΕΣ ΤΟΞΟΥ Συνήθης πρακτική σύνδεσης ΚΑΤΑ ΠΑΡΑΘΕΣΗ Σύνδεση με ΛΩΡΙΔΕΣ λωρίδες ΣΤΑΥΡΩΤΗ σημειακή συγκόλληση με τεχνικές τόξου 46

47 ΣΥΝΔΕΣΕΙΣ ΜΕ ΤΕΧΝΙΚΕΣ ΤΟΞΟΥ ΜΕΤΩΠΙΚΕΣ ΣΥΝΔΕΣΕΙΣ Τύποι λοξοτομών για μετωπικές συνδέσεις Οριζόντια θέση Διπλού V Μονού V Κατακόρυφη θέση 47

48 ΣΥΝΔΕΣΕΙΣ ΜΕ ΤΕΧΝΙΚΕΣ ΤΟΞΟΥ Τύποι λοξοτομών για οριζόντια θέση Μετωπική σύνδεση με συγκόλληση τόξου (λοξοτομή διπλού-v στις δυο ράβδους σε οριζόντια θέση) Μετωπική σύνδεση με υποστήριγμα της ρίζας της συγκόλλησης 48

49 ΣΥΝΔΕΣΕΙΣ ΜΕ ΑΛΛΑ ΧΑΛΥΒΔΙΝΑ ΣΤΟΙΧΕΙΑ πλευρική συγκόλληση ράβδου Με ραφή μόνο από τη μια πλευρά των ράβδων Πάχος ραφής συγκόλλησης Με ραφή και από τις δυο πλευρές των ράβδων 49

50 ΣΥΝΔΕΣΕΙΣ ΜΕ ΑΛΛΑ ΧΑΛΥΒΔΙΝΑ ΣΤΟΙΧΕΙΑ εγκάρσια συγκόλληση Ράβδος αγκυρούμενη εντός του πάχους του χαλύβδινου στοιχείου Ράβδος διερχόμενη από χαλύβδινο στοιχείο Μετωπική συγκόλληση ράβδου επί χαλύβδινου στοιχείου 50

51 ΕΛΕΓΧΟΙ ΣΥΓΚΟΛΛΗΣΕΩΝ Μετωπική σύνδεση δοκιμή εφελκυσμού & κάμψης Σταυρωτές συνδέσεις δοκιμή εφελκυσμού & κάμψης 51

52 ΕΛΕΓΧΟΙ ΣΥΓΚΟΛΛΗΣΕΩΝ Μετωπική σύνδεση δοκιμή εφελκυσμού & κάμψης Σταυρωτές συνδέσεις δοκιμή εφελκυσμού & κάμψης Διάμετροι κυλινδρικών στελεχών για δοκιμή κάμψης 52

53 ΕΛΕΓΧΟΙ ΣΥΓΚΟΛΛΗΣΕΩΝ Κατά παράθεση σύνδεση δοκιμή εφελκυσμού Με λωρίδες σύνδεση δοκιμή εφελκυσμού 53

54 ΕΛΕΓΧΟΙ ΣΥΓΚΟΛΛΗΣΕΩΝ Σταυρωτές συνδέσεις δοκιμή διάτμησης 54

55 ΕΛΕΓΧΟΙ ΣΥΓΚΟΛΛΗΣΕΩΝ Πεδίο εφαρμογής και πλήθος δοκιμίων ελέγχου ποιότητας (ανεξαρτήτως μεθόδου συγκόλλησης) Μετωπική συγκόλληση ράβδου επί χαλύβδινου στοιχείου 55

56 ΕΛΕΓΧΟΙ ΣΥΓΚΟΛΛΗΣΕΩΝ Αξιολόγηση αποτελεσμάτων Δοκιμής εφελκυσμού Μέγιστο φορτίο F m σε εφελκυσμό: F m A f y,nom (f t /f y ) Α: Ονομαστική διατομή της ράβδου f y,nom : Χαρακτηριστική τιμή του ορίου διαρροής f t /f y : Ελάχιστη τιμή του λόγου της εφελκυστικής αντοχής προς το όριο διαρροής Για χάλυβες Β500C: f y,nom =500MPa και f t /f y =1,15 Άλλες ιδιότητες σε εφελκυσμό (όταν απαιτούνται): Όριο διαρροής, f y Συνολική ανηγμένη παραμόρφωσης στο μέγιστο φορτίο, ε u, μετριέται σε τμήμα της ράβδου που είναι μακριά από τη συγκόλληση Λόγος f t /f y Λοιπές ιδιότητες 56

57 ΕΛΕΓΧΟΙ ΣΥΓΚΟΛΛΗΣΕΩΝ Αξιολόγηση αποτελεσμάτων Δοκιμής διάτμησης Η Διατμητική δύναμη, F s, που προκαλεί αποκόλληση, θα πρέπει κατ ελάχιστον να ικανοποιεί την απαίτηση: F s S f A f y S f : Συντελεστής διάτμησης που απαιτείται ανάλογα με το είδος της σύνδεσης Σε κάθε περίπτωση πρέπει να ισχύει S f 0,30 A: Ονομαστική διατομή της ράβδου που εφελκύεται f y,nom : Χαρακτηριστική τιμή του ορίου διαρροής της ράβδου που εφελκύεται Στην περίπτωση που υπάρχει απαίτηση για μεγαλύτερη τιμή του συντελεστή διάτμησης, γίνεται σχετική παρατήρηση στην αναφορά των αποτελεσμάτων. 57

58 ΕΛΕΓΧΟΙ ΣΥΓΚΟΛΛΗΣΕΩΝ Αξιολόγηση αποτελεσμάτων Δοκιμής κάμψης Το δοκίμιο ελέγχεται οπτικά μετά την κάμψη Δεν πρέπει να υπάρχουν ρωγμές ορατές με γμ γυμνό μάτι στην επιφάνεια της ράβδου Τυχόν αποκόλληση της συγκόλλησης στο εξωράχιο της εξεταζόμενης ράβδου, δεν θεωρείται αστοχία 58

59 ΣΥΓΚΟΛΛΗΣΗ ΝΕΟΥ ΟΠΛΙΣΜΟΥ ΣΕ ΠΑΛΑΙΟ Αναγνώριση υλικού παλαιού οπλισμού: Χημική ανάλυση: - Δοκίμιο μικρών διαστάσεων Φασματοσκοπική μέθοδος - Δείγμα σε μορφή ρφήρινισμάτων Τεχνική απόληψη δείγματος Επιβεβαίωση αποτελεσμάτων χημικής ανάλυσης (συνιστάται): Μέτρηση σκληρότητας και μεταλλογραφικός έλεγχος (στο ίδιο δοκίμιο) Δοκιμή εφελκυσμού: Συνιστάται εφόσον δεν γίνεται ζημιά λόγω του απαιτούμενου μήκους Συνιστάται εφόσον δεν γίνεται ζημιά λόγω του απαιτούμενου μήκους δοκιμίου 59

60 Σε ποιές περιπτώσεις επιτρέπεται η συγκόλληση; Αποτελέσματα χημικής ανάλυσης: Επιτρέπεται η συγκόλληση; Αν C<0,24 και C eq <0,52 Συγκολλήσιμος 0,25<C<0,45 και C eq <0,70 Συγκολλήσιμος υπό προϋποθέσεις Η συγκόλληση εκτελείται, αφού προηγηθεί προθέρμανση C>0,45 ή/και C eq >0,70 Μη συγκολλήσιμος και δεν επιτρέπεται να συγκολληθεί Σε περιπτώσεις εξαιρετικής ανάγκης εξετάζεται το ενδεχόμενο της συγκόλλησης μετά 60 από ειδική μελέτη

61 ΣΥΓΚΟΛΛΗΣΗ ΝΕΟΥ ΟΠΛΙΣΜΟΥ ΣΕ ΠΑΛΑΙΟ Συγκόλληση παλαιών χαλύβων συγκολλήσιμων υπό προϋποθέσεις (0,25<C<0,45 και Ceq<0,70) Τύποι σύνδεσης: - Κατά παράθεση - Με λωρίδες - Μετωπική - Με άλλα στοιχεία Εκτελείται με τεχνικές συγκόλλησης ηςτόξου Απαγορεύεται η σταυρωτή σύνδεση 61

62 ΣΥΓΚΟΛΛΗΣΗ ΝΕΟΥ ΟΠΛΙΣΜΟΥ ΣΕ ΠΑΛΑΙΟ Συγκόλληση παλαιών χαλύβων συγκολλήσιμων υπό προϋποθέσεις (0,25<C<0,45 και Ceq<0,70) Βήματα εργασίας: 1 ο Βήμα: Καθαρισμός παλαιού οπλισμού σκουριά (συρματόβουρτσα, σμυριδόχαρτο ή σμυριδόπανο) οργανικές και λιπαρές ουσίες (οργανικούς διαλύτες ή κοινά απορρυπαντικά) 2 ο Βήμα: Προθέρμανση Σε όλο το μήκος σύνδεσης + 50mm εκατέρωθεν Τ= C C (σε απόσταση 0-150mm) Μέτρηση Τ: φορητό θερμοστοιχείο επαφής ή θερμοευαίσθητους χρωμοδείκτες 62

63 ΣΥΓΚΟΛΛΗΣΗ ΝΕΟΥ ΟΠΛΙΣΜΟΥ ΣΕ ΠΑΛΑΙΟ Συγκόλληση παλαιών χαλύβων συγκολλήσιμων υπό προϋποθέσεις 3 ο Βήμα: Συγκόλληση (0,25<C<0,45 και Ceq<0,70) Βήματα εργασίας: Κατά παράθεση ή με λωρίδες (α) Χειρωνακτική με επενδεδυμένα ηλεκτρόδια (SMAW) Συνιστώνται: Ηλεκτρόδια ρουτιλίου Ε6013 (τυπική αντοχή: f y = MPa, f t = MPa, ε s =17-22%) Ηλεκτρόδια χαμηλού υδρογόνου Ε9018 Ηλεκτρόδια χαμηλού υδρογόνου Ε9018 (τυπική αντοχή: f y = MPa, f t =620MPa, ε s =14-24%) 63

64 ΣΥΓΚΟΛΛΗΣΗ ΝΕΟΥ ΟΠΛΙΣΜΟΥ ΣΕ ΠΑΛΑΙΟ Συγκόλληση παλαιών χαλύβων συγκολλήσιμων υπό προϋποθέσεις 3 ο Βήμα: Συγκόλληση (0,25<C<0,45 και Ceq<0,70) Βήματα εργασίας: Μετωπική Ημιαυτόματη σε ατμόσφαιρα Ar-CO 2 (GMAW ή ΜΑG) Δεν επιτρέπεται η χειρωνακτική (ΣΜΑW) 64

65 ΣΥΓΚΟΛΛΗΣΗ ΝΕΟΥ ΟΠΛΙΣΜΟΥ ΣΕ ΠΑΛΑΙΟ Δοκιμές ελέγχου και ποιότητας συγκολλήσεων: Όπως και για τους νέους οπλισμούς Οπτικός έλεγχος ρωγμές ατελής διείσδυση Μηχανικές δοκιμές εφελκυσμού κάμψης Ό δά ί ό έ δέ δ έ Όχι διάτμησης είναι μόνο για σταυρωτές συνδέσεις που δεν επιτρέπονται 65

66 Ευχαριστώ πολύ 66
