1 Έργο : ΜΟΝΩΣΕΙΣ ΣΕ ΟΡΙΖΟΝΤΙΕΣ/ΚΑΤΑΚΟΡΥΦΕΣ ΕΠΙΦΑΝΕΙΕΣ ΚΑI ΑΛΛΕΣ ΣΥΝΑΦΕΙΣ ΕΡΓΑΣΙΕΣ ΣΕ ΑΛΛΟΥΣ ΧΩΡΟΥΣ ΤΟΥ ΠΑΝΕΠΙΣΤΗΜΙΟΥ ΜΑΚΕΔΟΝΙΑΣ Θέση : ΠΑΝΕΠΙΣΤΗΜΙΟ ΜΑΚΕΔΟΝΙΑΣ Εγνατίας 156, Θεσσαλονίκη ΔΙΕΥΘΥΝΣΗ \\\\\\ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΕΡΓΑΣΙΩΝ Οι οικοδομικές εργασίες που πρόκειται να εκτελεστούν στα πλαίσια του έργου του θέματος αφορούν σε εργασίες ανακατασκευής της μόνωσης συγκεκριμένων δωμάτων του Πανεπιστημίου, όπως των εσωτερικών δωμάτων των κτηρίων (δώματα μεταξύ κτιρίων ΓΔ- Ε,ΗΘ-ΚΖ), του Αμφιθεάτρου Τελετών (κτίριο Α), του κτηρίου Β και όλων των δωμάτων του πύργου ΚΖ καθώς παρουσιάζουν σημαντικά προβλήματα τόσο υγρασίας όσο και απωλειών θερμότητας. Πριν από την εκκίνηση των εργασιών αλλά και με την ολοκλήρωση αυτών, θα γίνει θερμογράφηση των δωμάτων με χρήση θερμοκάμερας. Τέλος, θα γίνουν εργασίες στεγανοποίησης κουφωμάτων σε γραφειακούς χώρους. Α. Υφιστάμενη κατάσταση Γενικά Η παρούσα τεχνική έκθεση αφορά τις εργασίες υγρομόνωσης που απαιτούνται να πραγματοποιηθούν στα δώματα του Πα.Μακ. Οι επεμβάσεις θα πραγματοποιηθούν σε δώματα που παρουσιάζουν τα μεγαλύτερα προβλήματα ενώ παράλληλα η χρήση των χώρων που στεγάζονται κάτω από αυτά είναι τέτοια που καθορίζει και το βαθμό προτεραιότητας. Οι χώροι αυτοί είναι το Αμφιθέατρο Τελετών, τα εσωτερικά δώματα των κτηρίων και τα δώματα των κτηρίων ΚΖ και Β. Η υφιστάμενη κατάσταση των δωμάτων είναι η εξής: [1]

2 α)εσωτερικα ΔΩΜΑΤΑ ΚΤΗΡΙΩΝ -ΚΤΗΡΙΟ Β Εικόνα 1: Χωροθέτηση Εσωτερικών Δωμάτων Πρόκειται για αντεστραμμένο δώμα,με ελεύθερη τοποθέτηση πλακών πεζοδρομίου ως υλικό τελικής επίστρωσης επί θερμομονωτικών πλακών πάχους 50mm.Η στεγανοποιητική μεμβράνη έχει τραυματισθεί σε σημεία τα οποία δεν είναι ορατά, είναι όμως δυνατή η οπτική παρατήρηση των σημείων εισόδου των νερών από το εσωτερικού του κτηρίου και πολύ περισσότερο στα σημεία που υπάρχουν φεγγίτες αλλά και στηθαία. [2]

3 [3]

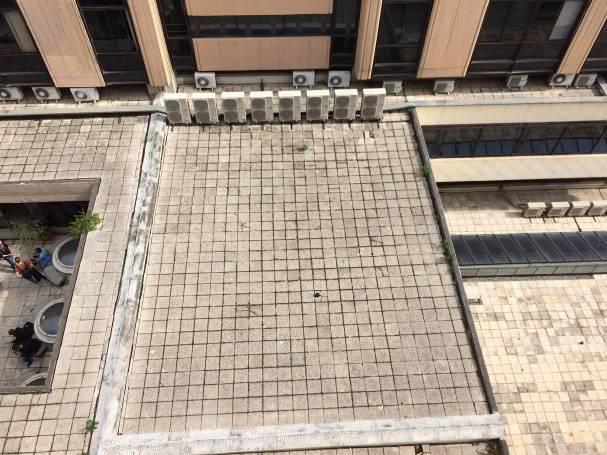

4 Εικόνες 2-4: Υφιστάμενη κατάσταση εσωτερικών Δωμάτων Επίσης παρατηρείται σε πολλά σημεία, η ύπαρξη ριζωμάτων, απόρροια κακής απορροής των νερών και της συγκέντρωσης υγρασίας κάτω από τις τσιμεντόπλακες αλλά και εντός των φρεατίων υδροσυλλογής στην κεφαλή των υδρορροών. β) ΚΤΙΡΙΟ Α (ΑΜΦΙΘΕΑΤΡΟ ΤΕΛΕΤΩΝ) Εικόνα 5: Χωροθέτηση κτηρίου Α(Αμφιθ. Τελετών) [4]

5 Πρόκειται για αντεστραμμένο δώμα, με πριονωτή μορφή, με ελεύθερη τοποθέτηση πλακών πεζοδρομίου ως επίστρωση τελικής επιφάνειας. Η παρατήρηση εισροής νερού από την οροφή του Αμφιθεάτρου σε συνδυασμό με την σημαντικότητά του, αναδεικνύει την ανάγκη περαιτέρω μακροσκοπικών ελέγχων για την κατάσταση του δώματος. Το γεγονός αυτό, της ιδιαίτερης αρχιτεκτονικής διαμόρφωσής της επιφάνειάς του, δημιουργεί κάποια σημεία στα οποία υπάρχει έντονη συγκέντρωση νερών και πολύ αργή έως μηδενική απορροή, γεγονός που οδηγεί στην δημιουργία έντονων φυτρωμάτων. Τα προβληματικά σημεία εντοπίζονται κυρίως στα σημεία συναρμογής της έντονα κεκλιμένης επιφάνειας με το οριζόντιο επίπεδο, στα σημεία διαμόρφωσης της πριονωτής επιφάνειας αλλά και κατά μήκος των κορφιάδων. [5]

6 [6]

7 Εικόνες 6-10:Υφιστάμενη κατάσταση δώματος Αμφ.Τελετών (κτήριο Α) γ) ΔΩΜΑ ΠΥΡΓΟΥ ΚΖ Εικόνα 11: Χωροθέτηση κτηρίου ΚΖ [7]

8 Το δώμα του πύργου ΚΖ είναι όμοιας κατασκευής με τα δώματα των υπολοίπων πύργων του κτηρίου του ΠΑ.ΜΑΚ. Πρόκειται για μη βατό, με σύστημα αντεστραμμένης μόνωσης και τελική επίστρωση με χαλίκι. Η υφιστάμενη κατάσταση χαρακτηρίζεται ως προβληματική για τους υποκείμενους γραφειακούς χώρους και ειδικά αυτών που βρίσκονται στα σημεία καθόδου των υδρορροών. Εικόνα 11 :Υφιστάμενη κατάσταση δώματος ΚΖ Η επίστρωση του δώματος με χαλίκι έχει απομακρυνθεί σε πολλά σημεία (πχ λόγω απόπλυσης του υλικού) και έχει αποκαλυφθεί το υφιστάμενο γεωύφασμα το οποίο είναι κατεστραμμένο σε πολλά σημεία. Αποτέλεσμα είναι η έκθεση των θερμομονωτικών πλακών στην υπεριώδη ακτινοβολία αλλά και στα πουλιά. Αποτέλεσμα είναι η μείωση της ενεργειακής του απόδοσης. Σχετικά με την υγρομόνωση, υπάρχει συσσωρευμένη υγρασία κάτω από τις υπάρχουσες ασφαλτικές μεμβράνες, λόγω κακής συναρμογής των αρχικών μεμβρανών που τοποθετήθηκαν κατά την κατασκευή του κτιρίου με αυτές της εκ των υστέρων επέμβασης. Το γεγονός αυτό σε συνδυασμό με την κακή απορροή λόγω συσσώρευσης κροκάλας και φερτών ή άλλων άχρηστων υλικών στις υδρορροές, έχει ως αποτέλεσμα την «επιστροφή» του νερού, και τη στασιμότητά του κάτω από την ασφαλτική μεμβράνη. [8]

9 δ) ΔΩΜΑΤΑ ΑΙΘΡΙΩΝ Εικόνα 12: Χωροθέτηση εσωτερικών Αιθρίων Στον 1 ο όροφο, υπάρχουν (αίθρια) τα οποία χρησιμοποιούνται ως βατά δώματα και περιέχουν κυκλικά στηθαία στη στέψη των οποίων υπάρχουν διαφώτιστοι θόλοι για άμεσο φωτισμό των υποκείμενων χώρων (φουαγιέ). Τα δώματα είναι με τελική επιφάνεια βατότητας από αρμολογημένες πλάκες πεζοδρομίου, ενώ το νερό που εισέρχεται από τους αρμούς, τις επιφανειακές ρωγματώσεις και τις υδρογέφυρες που υπάρχουν, λιμνάζει κάτω από την πλάκα κλίσεων αφού η στεγανοποίηση που έχει υλοποιηθεί στην φέρουσα πλάκα δεν έχει τις απαιτούμενες κλίσεις ώστε να οδηγηθούν τα νερά στις θέσεις απορροής. Σημεία εισόδου υγρασίας στη φέρουσα πλάκα αποτελούν τα σημεία τομής με τα στηθαία από μπετόν. [9]

10 [10]

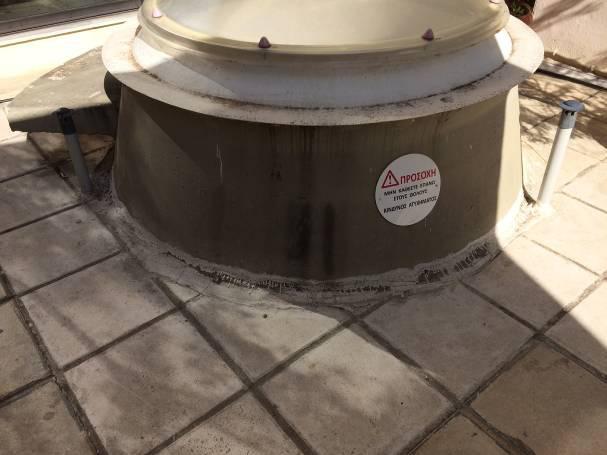

11 Εικόνες :Υφιστάμενη κατάσταση δωμάτων Αιθρίων ε) ΥΠΟΛΟΙΠΑ ΔΩΜΑΤΑ Στον 1 ο όροφο του κτηρίου ΚΖ, στον 1 ο όροφο του κτηρίου Ε, αλλά και επάνω από το εστιατόριο των φοιτητών και τα μαγειρεία, υπάρχουν δώματα με αρμολογημένες πλάκες πεζοδρομίου. Προβλήματα παρατηρούνται στα στηθαία, στους αρμούς και στις υδρορροές. [11]

12 Εικόνες 16-18:Υφιστάμενη κατάσταση δωμάτων 1 ου ορόφου κτηρίου ΚΖ [12]

13 Εικόνες 19-20:Υφιστάμενη κατάσταση δωμάτων 1 ου ορόφου κτηρίου Ε [13]

14 Β. Τρόποι Επέμβασης Β1. ΕΠΙΛΟΓΗ ΣΥΣΤΗΜΑΤΩΝ ΜΟΝΩΣΗΣ Επιλέγονται λύσεις οι οποίες έχουν ως βασικό άξονες την χρησιμοποίηση συστημάτων διπλής ή μονής πιστοποιημένης στρώσης, την επιδιόρθωση των υφιστάμενων προβλημάτων και τη μη εμφάνιση παρόμοιων προβλημάτων στο μέλλον, τη δυνατότητα συντήρησης των δωμάτων σε βάθος χρόνου λαµβάνοντας υπόψη τις πλέον σύγχρονες και πιστοποιημένες µεθόδους και πρακτικές συντήρησης δωμάτων των κτιρίων. Σε κάθε χώρο επιλέγεται διαφορετική τεχνική λύση η οποία ανταποκρίνεται στις ανάγκες του χώρου. Ενδεικτικά, οι εργασίες που θα εκτελεστούν είναι: Η αποξήλωση όλων των υφιστάμενων πλακοστρώσεων, στρώσεων διαχωρισμού,, θερμομονωτικών στρώσεων και υφιστάμενων μεμβρανών. Η μεταφορά των πλακών πεζοδρομίου σε παρακείμενους χώρους προς στίβαση και επανατοποθέτηση στο τέλος της εργασίας. Ο ενδελεχής έλεγχος λειτουργίας ταρατσομόλυβων, φρεατίων υδροσυλλογής και υδρορροών. Όπου απαιτείται, θα υλοποιηθεί ο πλήρης καθαρισμός υφιστάμενων ή τοποθέτηση νέων ταρατσομόλυβων και υδρορροών, στις περιπτώσεις που αυτά εμφανίζουν οποιαδήποτε οποιαδήποτε διαρροή, ρηγμάτωση ή διάβρωση. Στο τέλος, θα γίνει τοποθέτηση όλων των απαραίτητων ειδικών τεμαχίων και καλυμμάτων προστασίας των υδρορροών. Ο πλήρης καθαρισμός και προετοιμασία του υποστρώματος των δωμάτων και σφράγιση οπών, ρωγμών κ.λ.π. Η τοποθέτηση θερμομονωτικών πλακών με βάση τις οδηγίες του κατασκευαστή. Η επίστρωση με τσιμεντοκονία για εξομάλυνση των ανισοσταθμιών και διαμόρφωση περιθωρίων στην περίμετρο του δώματος («λούκια» στη συναρμογή δώματος-στηθαίων) με παρεμβολή κατάλληλης συγκολλητικής στρώσης. Επισκευή των στηθαίων με ειδικές τσιμεντοκονίες, σφραγιστικά και μεταλλικές λάμες σε περίπτωση αποσαθρωμένων επιχρισμάτων και ύπαρξης ρηγματώσεων. Η στεγανοποίηση των επιφανειών με συστήματα ασφαλτικών μεμβρανών με σύστηματα διάχυσης υδρατμών και οπλισμένων συνθετικών μεμβρανών (ανακλαστικών και μη) πολυολεφίνης. Η τοποθέτηση νεροσταλακτών από γαλβανισμένη λαμαρίνα, κατά περίπτωση, στη στέψη των στηθαίων, εφόσον χρειαστεί. Η λαμαρίνα θα είναι σχήματος Π, πάχους 1,25 mm και πλάτους ανάλογα με το στηθαίο. Η τοποθέτηση εξαεριστήρων δώματος. Η επανακατασκευή των στρώσεων των δωμάτων. Πιο συγκεκριμένα : [14]

15 1. ΕΣΩΤΕΡΙΚΑ ΔΩΜΑΤΑ ΚΤΗΡΙΩΝ - ΚΤΗΡΙΟ Β : Επιλέγεται η κατασκευή δώματος, με αντεστραμμένη μόνωση, χρήση θερμομονωτικών πλακών από εξηλασμένη πολυστερίνη (XPS) πάχους 10cm, υγρομόνωση με μορφή ημιανεξάρτητου συστήματος διπλής ελαστοπλαστομερούς ασφαλτικής μεμβράνης μαζί με σύστημα διάχυσης υδρατμών (με 1 η στρώση από διάτρητη μεμβράνη και εξαεριστήρες για ταχεία απαγωγή της εγκλωβισμένης υγρασίας) και τελική επίστρωση από πλάκες πεζοδρομίου, ελεύθερα τοποθετημένες επί αποστραγγιστικής μεμβράνης με κωνικές προεξοχές από υψηλής αντοχής πολυαιθυλένιο. Όπου υπάρχουν σπασμένες πλάκες, αυτές θα αντικατασταθούν από άλλες που θα προέρθουν από μεταφορά πλακών από το δώμα του Αμφιθεάτρου Τελετών 2. ΚΤΙΡΙΟ Α: Για το τμήμα της οροφής με πριονωτή μορφή επιλέγεται ο συμβατικός τύπος δώματος, με φράγμα υδρατμών την επάλειψη με ελαστομερές ασφαλτικό γαλάκτωμα, τη χρήση θερμομονωτικών πλακών από πλάκες πετροβάμβακα μηχανικά στερεωμένες πάχους 100mm,πυκνότητας τουλάχιστον 150kg/m 3, και στεγανοποίηση από ανακλαστική οπλισμένη θερμοπλαστική εύκαμπτη μεμβράνη 1,5mm από πολυολεφίνη πιστοποιημένη για μηχανική στερέωση, σύμφωνα με τις οδηγίες της Επίβλεψης και τις τεχνικές προδιαγραφές του κατασκευαστή. 3. ΔΩΜΑ ΚΖ : Θα κατασκευαστεί δώμα με συμβατική μόνωση, από εξηλασμένη πολυστερίνη XPS 10 cm, στρώση γεωυφάσματος και υγρομόνωση με οπλισμένη εύκαμπτη θερμοπλαστική συνθετική μεμβράνη 1,5mm από πολυολεφίνη, πιστοποιημένη σε μηχανική στερέωση αφού το σύστημα θα καρφωθεί επί του σκληρού υποστρώματος, ενώ περιμετρικά η μεμβράνη θα γυρίσει στα στηθαία και θα στερεωθεί με ειδική λάμα στερέωσης η οποία θα σφραγισθεί με πολυουρεθανική μαστίχη, πιστοποιημένης αντοχής σε UV ακτινοβολία. Στις υδρορροές θα τοποθετηθούν ειδικά τεμάχια τα οποία θα θερμοκολληθούν με την υγρομονωτική μεμβράνη. Το υπερδώμα, θα στεγανοποιηθεί με διπλή ελαστοπλαστομερή μεμβράνη με επικάλυψη ορυκτής ψηφίδας όπως επίσης και τα «κουτιά» που υπάρχουν στο δώμα. Πριν από τις εργασίες στεγανοποίησης θα γίνει απομάκρυνση πάσης φύσεως υλικών αποξήλωσης, τα οποία θα ενσακιστούν σε ειδικούς μεγασάκκους και θα καταβιβασθούν προς φορτηγά μεταφοράς με χρήση γερανού. Ο Ανάδοχος θα φέρει την ευθύνη για την έκδοση των απαιτούμενων αδειών από τις αρχές. 4. ΔΩΜΑΤΑ ΑΙΘΡΙΩΝ : Στον 1 ο όροφο στα δώματα των αιθρίων, θα γίνει αποξήλωση όλως των στρώσεων και αποκάλυψη της φέρουσας πλάκας. Εκεί θα γίνει μια προστεγανοποίηση με ελαστικό τσιμεντοειδές, οπλισμένο στην περίμετρο και στην βάση των στηθαίων από μπετόν, τοποθέτηση θερμομονωτικών πλακών από εξηλασμένη πολυστερίνη XPS 10cm, διάστρωση φύλλο πολυαιθυλενίου, στρώση ελαφρά οπλισμένης τσιμεντοκονίας κλίσεων, στεγανοποίηση με σύστημα διπλής ελαστοπλαστομερούς ασφαλτικής μεμβράνης με επικάλυψη ορυκτής ψηφίδας και με σύστημα διάχυσης υδρατμών από διάτρητη μεμβράνη και εξαεριστήρες. Τέλος, η επιφάνεια βατότητας θα διαμορφωθεί με την τοποθέτηση [15]

16 πλωτού ημισυνθετικού δαπέδου τύπου deck επί μεταλλικού σκελετού του οποίου ο σκελετός στήριξης θα τοποθετηθεί είτε επί λωρίδων ασφαλτικής μεμβράνης είτε επί ειδικών τάκων πολυαιθυλενίου για προστασία της υγρομόνωσης. 5. ΥΠΟΛΟΙΠΑ ΔΩΜΑΤΑ : Στον 1 ο όροφο του κτηρίου ΚΖ,όπως επίσης και στον 1 ο όροφο του κτηρίου Ε αλλά και επάνω από το εστιατόριο φοιτητών και τα μαγειρεία, θα γίνει στεγανοποίηση των επιφανειών με διπλή ελαστοπλαστομερή μεμβράνη με επικάλυψη ορυκτής ψηφίδας αφού γίνει αποκατάσταση των δοχείων υδροσυλλογής και των υδρορροών. Β2. ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ Η επιλογή των υλικών είχε ως κριτήρια την αντοχή των συστημάτων στις καταπονήσεις λόγω έντονων θερμοκρασιών που προκαλούν: γήρανση, μείωση της ελαστικότητάς τους, μείωση της οικονομικής απόδοσης του συστήματος (μειωμένες θερμικές αποδόσεις των θερμομονωτικών πλακών), την διάρκεια αντοχής στο χρόνο, τα μειωμένα κόστη συντήρησης (μέσω της εύκολης προσβασιμότητας για τη διενέργεια ελέγχων),το είδος του υπάρχοντος υποστρώματος και την ποιότητά των υλικών. Κατόπιν αυτών επιλέχθηκαν: 1. Ελαστομερές Ασφαλτικό γαλάκτωμα. 2. Θερμομονωτικές πλάκες εξηλασμένης πολυστερίνης ΧPS, πάχους 100mm σε διάταξη με διακοπτόμενους εγκάρσιους αρμούς. 3. Θερμομονωτικές πλάκες πετροβάμβακα με επικόλληση ασφάλτου, πάχους 100mm πυκνότητας τουλάχιστον 150kg/m3 4. Γεωύφασμα βάρους 205gr/m2 5. Διπλή στρώση στεγανοποιητικής ελαστοπλαστομερούς ασφαλτικής μεμβράνης (αλλού με επικάλυψη ορυκτής ψηφίδας και αλλού με επικάλυψη άμμου) 6. Εύκαμπτη οπλισμένη θερμοπλαστική συνθετική μεμβράνη από πολυολεφίνη (TPO/FPO) πάχους 1,5mm (ανακλαστική και μη) 7. Ειδικά τεμάχια στεγανοποίησης όπως : -πλαστικοί εξαεριστήρες τύπου Italprofili ή ισοδύναμου ύψους 270mm με κατάλληλο διαμορφωμένο πέλμα για εύκολη συγκόλληση ασφαλτικών μεμβρανών, -υδρορροές κατάλληλης διαμέτρου με διαμόρφωση σωλήνα για αποφυγή διαρροής και κατάλληλο διαμορφωμένο πέλμα για εύκολη συγκόλληση ασφαλτικών μεμβρανών,γωνιακές υδρορροές 90 μοιρών, - σήτες προστασίας της υδρορροής από χαλικοστρώσεις, [16]

17 -τριγωνικά προφίλ εξομάλυνσης, 8. Επάλειψη της ασφαλτικής μεμβράνης με υγρή βαφή αλουμινίου διαλύματος αιωρούμενων σωματιδίων αλουμινίου σε διαλύτη. 9. Προστασία στεγανωτικής μεμβράνης με στραντζαριστή γαλβανισμένη λαμαρίνα και σφράγιση με πολυουρεθανική μαστίχη. 10. Αποστραγγιστική μεμβράνη υψηλής πυκνότητας πολυαιθυλενίου (H.D.P.E.)πάχους 0,6mm µε κατάλληλες κωνικές προεξοχές ύψους 8mm και οι οποίες δηµιουργούν το κατάλληλο κενό μέσω του οποίου το νερό αποστραγγίζεται προς την υδρορροή. Γ. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΕΡΓΑΣΙΩΝ ΑΝΑ ΧΩΡΟ ΕΠΕΜΒΑΣΗΣ Ενδεικτικά αναφέρονται οι τεχνικές εργασίες που θα απαιτηθούν ανά δώμα κτιρίου: Γ 1. ΕΣΩΤΕΡΙΚΑ ΔΩΜΑΤΑ ΚΤΗΡΙΩΝ - ΚΤΗΡΙΟ Β -(βλ.σχ.3) 1. Αποξήλωση κλιματιστικών μονάδων 2. Απομάκρυνση υφιστάμενων στρώσεων δώματος 3. Αποκατάσταση υδρορροών 4. Καλός καθαρισμός της επιφάνειας της πλάκας οπλισμένου σκυροδέματος και απομάκρυνση κάθε σαθρού υλικού. 5. Κατασκευή περιμετρικού περιθωρίου (λούκι) με χρήση κατάλληλων τεμαχίων από τσιμεντοκονίαμα για άμβλυνση της γωνίας ανόδου της στεγανοποιητικής μεμβράνης στα περιμετρικά στηθαία. 6. Επάλειψη των περιμετρικών στηθαίων με ελαστομερές επαλειπτικό στεγανωτικό ασφαλτικό διάλυμα νερού (βερνίκι), εμπλουτισμένο με συνθετικά ελαστομερή πρόσθετα και αντιϋδρόφιλα συστατικά για την άρτια πρόσφυση των τμημάτων των ασφαλτικών μεμβρανών που «γυρνάνε» σε μήκος ίσο με τις προδιαγραφές του κατασκευαστή. 7. Ακολουθεί διάστρωση και επικόλληση εν θερμώ, µε φλόγιστρο της 1 ης εξαεριστικής στρώσης (διάτρητη). 8. Ακολουθεί κατά ημιανεξάρτητο τρόπο (σημειακή ή διακοπτόμενη γραμμική κόλληση) εν θερμώ επικόλληση της 2πλης ελαστοπλαστομερούς ασφαλτικής στεγανωτικής µεµβράνης, σε όλη την επιφάνεια του δώµατος και των στηθαίων (σε ύψος 20 cm περίπου). [17]

18 9. Στα σηµεία των στηθαίων και γενικά των κατακόρυφων επιφανειών, τοποθετείται περιµετρικά λωρίδα ασφαλτικής στεγανωτικής µεµβράνης, συνολικού πλάτους 50εκ., έτσι ώστε ένα µέρος του πλάτους της να ανέρχεται στο κατακόρυφο τµήµα ενώ το υπόλοιπο επικολλάται πλήρως στην οριζόντια επιφάνεια µε επικάλυψη της στρώσης. 10. Στη συνέχεια τοποθετείται λωρίδα στεγανωτικής µεµβράνης µε επικάλυψη άμμου, η οποία ανέρχεται επί των κατακόρυφων επιφανειακών στηθαίων υπερκαλύπτοντας την προηγούμενη (υποκείμενη 1 η στρώση επί του στηθαίου) κατά 20cm περίπου. Η ασφαλτική αυτή µεµβράνη στερεώνεται µηχανικά στο στηθαίο µε λάµα γαλβανισµένης λαµαρίνας ανοικτού Γ, βίδες και βύσµατα. Η λάµα σφραγίζεται µε ελαστοµερή πολυουρεθανική µαστίχη ασφαλτικής βάσεως. Ιδιαίτερη σημασία θα πρέπει να δοθεί στο σημείο εφαρμογής της. 11. Τοποθέτηση ειδικών τεμαχίων στεγανοποίησης όπως : -πλαστικοί εξαεριστήρες ύψους 270mm με κατάλληλο διαμορφωμένο πέλμα για εύκολη συγκόλληση ασφαλτικών μεμβρανών, -υδρορροές κατάλληλης διαμέτρου με διαμόρφωση σωλήνα για αποφυγή διαρροής και κατάλληλο διαμορφωμένο πέλμα για εύκολη συγκόλληση ασφαλτικών μεμβρανών,γωνιακές υδρορροές 90 μοιρών, - σήτες προστασίας της υδρορροής -τριγωνικά προφίλ εξομάλυνσης, 12. Τοποθέτηση θερμομονωτικών πλακών εξηλασμένης πολυστερίνης XPS δωμάτων πάχους 100mm. 13. Τοποθέτηση μη υφαντού γεωυφάσματος βάρους 205gr/m Aποστραγγιστική μεμβράνη υψηλής πυκνότητας πολυαιθυλενίου (H.D.P.E.) πάχους 0,6mm και ύψους 8mm µε κατάλληλες κωνικές προεξοχές. 15. Τελική επίστρωση με επανατοποθέτηση των αποξηλωθέντων πλακών πεζοδρομίου επί της προαναφερθείσας μεμβράνης. 16. Περιμετρική τοποθέτηση αποστραγγιστικής ζώνης πλάτους 30cm από χαλίκι. 17. Επανατοποθέτηση κλιματιστικών μονάδων επί τεμαχίων εξηλασμένης πολυστερίνης Γ 2. Κτίριο Α (Δώμα Αμφιθεάτρου Τελετών-βλ. Σχ.4) 1. Απομάκρυνση υφιστάμενων στρώσεων δώματος [18]

19 2. Αποκατάσταση υδρορροών 3. Καλός καθαρισμός της επιφάνειας της πλάκας οπλισμένου σκυροδέματος και απομάκρυνση κάθε σαθρού υλικού. 4. Κατασκευή φράγματος υδρατμών με ελαστομερές ασφαλτικό γαλάκτωμα ενδεικτικού τύπου ή ισοδύναμου. 5. Τοποθέτηση με συγκόλληση και μηχανική στερέωση θερμομονωτικών πλακών από πετροβάμβακα δωμάτων πάχους 100mm, πυκνότητας 150kg/m3 με ειδικά βύσματα. 6. Κατασκευή περιμετρικού περιθωρίου (λούκι) με χρήση κατάλληλων τεμαχίων από τσιμεντοκονίαμα για άμβλυνση της γωνίας ανόδου της στεγανοποιητικής μεμβράνης στα περιμετρικά στηθαία. 7. Ακολουθεί διάστρωση και θερμοκόλληση με ειδικό πιστόλι αέρα της εύκαμπτης συνθετικής ανακλαστικής μεμβράνης από πολυολεφίνη (ΤPO) πάχους 1,5mm. Τα ρολλά της μεμβράνης απλώνονται κι ευθυγραμμίζονται φροντίζοντας να επικαλύπτονται κατά 10cm. Εν συνεχεία η μεμβράνη επικαλύπτεται κατά 10cm από το επόμενο ρολό το οποίο και θερμοκολλάται σε όλη την επιφάνεια με το ειδικό μηχάνημα θερμοκόλλησης τύπου Saldamax 8. Στα περιμετρικά στηθαία, στα οποία γυρνά και θερμοσυγκολλάται η μεμβράνη, στο άνω μέρος αγκυρώνεται με γαλβανισμένη μεταλλική λάμα. 9. Η λάμα σφραγίζεται στο πάνω μέρος και στα σημεία διάτρησης από τις βίδες με πολυουρεθανική μαστίχη τύπου SIKAFLEX. 10. Τοποθέτηση ειδικών τεμαχίων στεγανοποίησης όπως : -πλαστικοί εξαεριστήρες ύψους 270mm με κατάλληλο διαμορφωμένο πέλμα για εύκολη συγκόλληση ασφαλτικών μεμβρανών, -υδρορροές κατάλληλης διαμέτρου με διαμόρφωση σωλήνα για αποφυγή διαρροής και κατάλληλο διαμορφωμένο πέλμα για εύκολη συγκόλληση ασφαλτικών μεμβρανών,γωνιακές υδρορροές 90 μοιρών, - σήτες προστασίας της υδρορροής -τριγωνικά προφίλ εξομάλυνσης, Οι εργασίες θα γίνουν με χρήση life line για λόγους ασφαλείας και ο Ανάδοχος θα πρέπει να διαθέτει τον αντίστοιχο εξοπλισμό καθώς και προσωπικό με εμπειρία σε εργασίας [19]

20 με χρήση life line. Ο εξοπλισμός αποτελείται από μηχανισμό ελεγχόμενης συγκράτησης, συρματόσχοινο πακτωμένα σε σταθερά σημεία, ειδική ολόσωμη ζώνη ασφαλείας και τον ειδικό δακτύλιο πρόσδεσης της ζώνης στο συρματόσχοινο. Γ3. ΔΩΜΑ ΚΖ (βλ. Σχ. 1) 1. Αποξήλωση των κλιματιστικών μονάδων 2. Απομάκρυνση υφιστάμενων στρώσεων δώματος 3. Ενσάκιση υλικών αποξήλωσης σε μεγασάκκους και καταβίβασής των με χρήση γερανού 4. Καλός καθαρισμός της επιφάνειας της και απομάκρυνση κάθε σαθρού υλικού. 5. Κατασκευή περιμετρικού περιθωρίου (λούκι) με χρήση κατάλληλων τεμαχίων από τσιμεντοκονίαμα για άμβλυνση της γωνίας ανόδου της στεγανοποιητικής μεμβράνης στα περιμετρικά στηθαία. 6. Διάστρωση φύλλου πολυαιθυλενίου ως φράγμα υδρατμών. 7. Τοποθέτηση θερμομονωτικών πλακών εξηλασμένης πολυστερίνης XPS δωμάτων πάχους 100mm και κάρφωμά τους στο υπόστρωμα για αποφυγή υφαρπαγής. 8. Διάστρωση φύλλων γεωυφάσματος, από 100% πολυπροπυλένιο, για προστασία της μεμβράνης 9. Ακολουθεί διάστρωση και θερμοκόλληση με ειδικό πιστόλι αέρα της εύκαμπτης συνθετικής μεμβράνης από πολυολεφίνη πάχους 1,5mm. Τα ρολλά της μεμβράνης απλώνονται κι ευθυγραμμίζονται φροντίζοντας να επικαλύπτονται κατά 10cm. Εν συνεχεία η μεμβράνη επικαλύπτεται κατά 10cm από το επόμενο ρολό το οποίο και θερμοκολλάται σε όλη την επιφάνεια με το ειδικό μηχάνημα θερμοκόλλησης τύπου Saldamax 10. Στα περιμετρικά στηθαία, στα οποία γυρνά και θερμοσυγκολλάται η μεμβράνη, στο άνω μέρος αγκυρώνεται με γαλβανισμένη μεταλλική λάμα. 11. Η λάμα σφραγίζεται στο πάνω μέρος και στα σημεία διάτρησης από τις βίδες με πολυουρεθανική μαστίχη τύπου SIKAFLEX. 12. Τοποθέτηση ειδικών τεμαχίων στεγανοποίησης όπως : -πλαστικοί εξαεριστήρες ύψους 270mm με κατάλληλο διαμορφωμένο πέλμα για εύκολη συγκόλληση ασφαλτικών μεμβρανών, [20]

21 -υδρορροές κατάλληλης διαμέτρου με διαμόρφωση σωλήνα για αποφυγή διαρροής και κατάλληλο διαμορφωμένο πέλμα για εύκολη συγκόλληση ασφαλτικών μεμβρανών,γωνιακές υδρορροές 90 μοιρών, - σήτες προστασίας της υδρορροής από χαλικοστρώσεις, -τριγωνικά προφίλ εξομάλυνσης, 13. Επανατοποθέτηση κλιματιστικών μονάδων επί τεμαχίων εξηλασμένης πολυστερίνης Γ4. ΔΩΜΑΤΑ ΑΙΘΡΙΩΝ ( βλ. Σχ. 2) 1. Αποκατάσταση υδρορροών 2. Αποξήλωση υφιστάμενων στρώσεων δώματος 3. Καλός καθαρισμός της επιφάνειας της πλάκας οπλισμένου σκυροδέματος και απομάκρυνση κάθε σαθρού υλικού. 4. Κατασκευή περιμετρικού περιθωρίου (λούκι) με χρήση κατάλληλων τεμαχίων από τσιμεντοκονίαμα για άμβλυνση της γωνίας ανόδου της στεγανοποιητικής μεμβράνης στα περιμετρικά στηθαία. 5. Προστεγανοποίηση με ελαστικό τσιμεντοειδές, οπλισμένο στην περίμετρο και στην βάση των στηθαίων από μπετόν 6. Τοποθέτηση θερμομονωτικών πλακών από εξηλασμένη πολυστερίνη XPS 10cm 7. Διάστρωση φύλλου πολυαιθυλενίου 8. Διάστρωση στρώσης ελαφρά οπλισμένης τσιμεντοκονίας κλίσεων 9. Επάλειψη της επιφάνειας και των περιμετρικών στηθαίων με ελαστομερές επαλειπτικό στεγανωτικό ασφαλτικό διάλυμα νερού (βερνίκι), εμπλουτισμένο με συνθετικά ελαστομερή πρόσθετα και αντιϋδρόφιλα συστατικά για την άρτια πρόσφυση των τμημάτων των ασφαλτικών μεμβρανών που «γυρνάνε» σε μήκος ίσο με τις προδιαγραφές του κατασκευαστή. 10. Στεγανοποίηση με σύστημα διπλής ελαστοπλαστομερούς ασφαλτικής μεμβράνης (στρ. 8-9,σχεδ. 2) με επικάλυψη ορυκτής ψηφίδας και με σύστημα διάχυσης υδρατμών από διάτρητη μεμβράνη (στρ. 7, σχεδ. 2) και εξαεριστήρες. [21]

22 11. Τοποθέτηση πλωτού ημισυνθετικού δαπέδου τύπου deck επί μεταλλικού σκελετού του οποίου ο σκελετός στήριξης θα τοποθετηθεί είτε επί λωρίδων ασφαλτικής μεμβράνης είτε επί ειδικών τάκων πολυαιθυλενίου για προστασία της υγρομόνωσης. Γ5. ΥΠΟΛΟΙΠΑ ΔΩΜΑΤΑ 1. Αποκατάσταση υδρορροών 2. Επάλειψη της επιφάνειας και των περιμετρικών στηθαίων με ελαστομερές επαλειπτικό στεγανωτικό ασφαλτικό διάλυμα νερού (βερνίκι), εμπλουτισμένο με συνθετικά ελαστομερή πρόσθετα και αντιϋδρόφιλα συστατικά για την άρτια πρόσφυση των τμημάτων των ασφαλτικών μεμβρανών που «γυρνάνε» σε μήκος ίσο με τις προδιαγραφές του κατασκευαστή. 3. Ακολουθεί διάστρωση και επικόλληση εν θερμώ, µε φλόγιστρο της πρώτης στεγανοποιητικής στρώσης (διάτρητη). 4. Ακολουθεί κατά ημιανεξάρτητο τρόπο (σημειακή ή διακοπτόμενη γραμμική κόλληση) εν θερμώ επικόλληση της διπλής ελαστοπλαστομερούς ασφαλτικής στεγανωτικής µεµβράνης, σε όλη την επιφάνεια του δώµατος και των στηθαίων (σε ύψος 20 cm περίπου). 5. Στα σηµεία των στηθαίων και γενικά των κατακόρυφων επιφανειών, τοποθετείται περιµετρικά λωρίδα ασφαλτικής στεγανωτικής µεµβράνης, συνολικού πλάτους 50εκ., έτσι ώστε ένα µέρος του πλάτους της να ανέρχεται στο κατακόρυφο τµήµα ενώ το υπόλοιπο επικολλάται πλήρως στην οριζόντια επιφάνεια µε επικάλυψη της στρώσης. 6. Στη συνέχεια τοποθετείται λωρίδα στεγανωτικής µεµβράνης µε επικάλυψη άμμου, η οποία ανέρχεται επί των κατακόρυφων επιφανειακών στηθαίων υπερκαλύπτοντας την προηγούμενη (υποκείμενη 1 η στρώση επί του στηθαίου) κατά 20cm περίπου. Η ασφαλτική αυτή µεµβράνη στερεώνεται µηχανικά στο στηθαίο µε λάµα γαλβανισµένης λαµαρίνας ανοικτού Γ, βίδες και βύσµατα. Η λάµα σφραγίζεται µε ελαστοµερή πολυουρεθανική µαστίχη ασφαλτικής βάσεως,. Ιδιαίτερη σημασία θα πρέπει να δοθεί στο σημείο εφαρμογής της. Τα ευπαθή σημεία, όπως τα στηθαία, οι αρμοί, οι συναρμογές με τις βάσεις στήριξης των Η/Μ εγκαταστάσεων, και όλως εν γένει των στοιχείων που διακόπτουν την συνέχεια της μόνωσης, θα πρέπει να στεγανοποιηθούν με ιδιαίτερη προσοχή χρησιμοποιώντας τα κατάλληλα κατά περίπτωση υλικά (πχ ταινία πολυεστερικού πλέγματος, ειδικά τεμάχια κοκ). [22]
