1 ΠΕΡΙΕΧΟΜΕΝΑ ΣΕΛ Α. ΤΟ ΣΥΓΚΡΟΤΗΜΑ 2 Α1. ΕΙΣΑΓΩΓΗ 2 Α2. ΜΟΡΦΟΛΟΓΙΑ ΤΩΝ ΚΤΙΡΙΩΝ 2 Α3. ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ 3 Β ΟΙΚΟ ΟΜΙΚΑ ΥΛΙΚΑ ΚΑΙ ΕΡΓΑΣΙΕΣ ΥΓΡΟΜΟΝΩΣΕΩΝ 4 Β1. ΥΓΡΟΜΟΝΩΣΗ ΚΑΤΩ ΑΠΟ ΠΛΑΚΑ ΓΕΝΙΚΗΣ ΚΟΙΤΟΣΤΡΩΣΗΣ 4 Β2. ΥΓΡΟΜΟΝΩΣΗ ΚΑΤΩ ΑΠΟ ΠΛΑΚΑ ΑΥΛΩΝ ΙΣΟΓΕΙΟΥ 4 Β3. ΥΓΡΟΜΟΝΩΣΗ ΚΑΤΑΚΟΡΥΦΩΝ ΤΟΙΧΙΩΝ ΥΠΟΓΕΙΟΥ 4 Β4. ΜΟΝΩΣΗ (ΘΕΡΜΟΜΟΝΩΣΗ-ΣΤΕΓΑΝΟΠΟΙΗΣΗ) ΒΑΤΩΝ ΩΜΑΤΩΝ ΟΛΩΝ ΤΩΝ ΜΟΝΑ ΩΝ (ΣΤΗΝ ΚΑΤΗΓΟΡΙΑ ΑΥΤΗ ΠΕΡΙΛΑΜΒΑΝΕΤΑΙ ΚΑΙ Η ΕΠΙΦΑΝΕΙΑ ΤΗΣ ΜΙΚΡΗΣ COUR-ANGLAISE ΕΠΙΣΚΕΨΗΣ ΤΟΥ ΦΥΤΕΜΕΝΟΥ ΩΜΑΤΟΣ, ΣΤΗ ΣΤΑΘΜΗ Β ΟΡΟΦΟΥ ΤΗΣ ΜΟΝΑ ΑΣ Γ) Β5. ΜΟΝΩΣΗ (ΘΕΡΜΟΜΟΝΩΣΗ-ΣΤΕΓΑΝΟΠΟΙΗΣΗ-ΦΥΤΕΥΣΗ ΗΜΙΕΝΤΑΤΙΚΟΥ ΤΥΠΟΥ) ΩΜΑΤΟΣ ΑΙΘΟΥΣΑΣ ΣΥΝΑΘΡΟΙΣΗΣ-ΨΥΧΑΓΩΓΙΑΣ Β6. ΜΟΝΩΣΗ (ΘΕΡΜΟΜΟΝΩΣΗ-ΣΤΕΓΑΝΟΠΟΙΗΣΗ) ΜΗ ΒΑΤΩΝ ΩΜΑΤΩΝ (ΠΛΑΚΕΣ ΣΤΕΓΑΣΗΣ ΦΡΕΑΤΩΝ ΑΝΕΛΚΥΣΤΗΡΩΝ ΚΑΙ ΦΡΕΑΤΩΝ Η/Μ ΙΚΤΥΩΝ (SHAFTS) ΟΛΩΝ ΤΩΝ ΜΟΝΑ ΩΝ ΚΑΙ ΩΜΑ ΚΛΙΜ/ΣΙΟΥ Γ Β7. ΣΤΕΓΑΝΟΠΟΙΗΣΗ ΠΛΑΚΩΝ ΣΤΕΓΑΣΗΣ ΕΞΩΣΤΩΝ Β ΟΡΟΦΟΥ (ΣΤΗΝ ΚΑΤΗΓΟΡΙΑ ΑΥΤΗ ΠΕΡΙΛΑΜΒΑΝΕΤΑΙ ΚΑΙ Η ΑΝΤΙΣΤΟΙΧΗ ΠΛΑΚΑ ΣΤΕΓΑΣΗΣ Β ΕΞΩΣΤΗ ΤΗΣ ΜΕΤΑΛΛΙΚΗΣ ΚΑΤΑΣΚΕΥΗΣ) Β8. ΕΞΩΤΕΡΙΚΗ ΘΕΡΜΟΜΟΝΩΣΗ (ΘΕΡΜΟΠΡΟΣΟΨΗ) ΤΟΥ ΚΤΙΡΙΟΥ 12 Β9. ΣΤΕΓΑΝΟΠΟΙΗΣΗ ΤΟΥ ΑΠΕ ΟΥ ΤΟΥ ΗΜΙΫΠΑΙΘΡΙΟΥ ΧΩΡΟΥ ΕΙΣΟ ΟΥ ΣΤΗ ΜΟΝΑ Α Γ ΚΑΙ ΜΙΚΡΟΥ ΤΜΗΜΑΤΟΣ ΑΒΑΤΟΥ ΙΣΟΓΕΙΟΥ ΕΞΩΣΤΗ ΣΤΗΝ ΕΠΕΚΤΑΣΗ ΤΗΣ ΠΛΑΚΑΣ ΟΡΟΦΗΣ ΥΠΟΓΕΙΟΥ ΜΕΤΑΞΥ ΤΩΝ ΑΞΟΝΩΝ Β, Γ ΚΑΙ 5 13 Β10. ΜΟΝΩΣΗ (ΘΕΡΜΟΜΟΝΩΣΗ-ΣΤΕΓΑΝΟΠΟΙΗΣΗ) ΤΩΝ ΣΤΕΓΩΝ 14 Β11. ΣΤΕΓΑΝΟΠΟΙΗΣΗ ΕΞΑΜΕΝΩΝ ΥΠΟΓΕΙΟΥ ΜΟΝΑ ΑΣ Α 14 1

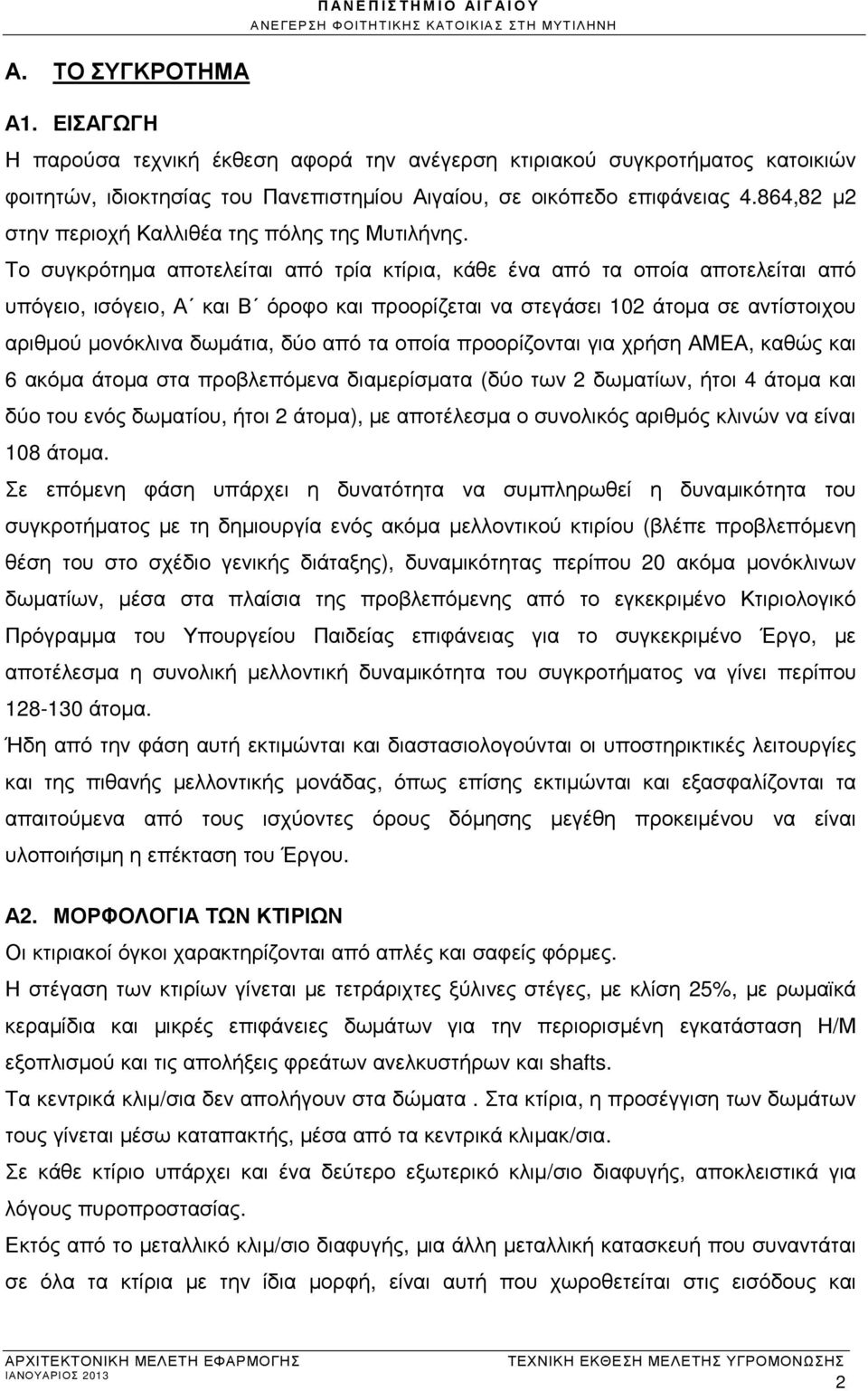

2 Α. ΤΟ ΣΥΓΚΡΟΤΗΜΑ Α1. ΕΙΣΑΓΩΓΗ Η παρούσα τεχνική έκθεση αφορά την ανέγερση κτιριακού συγκροτήµατος κατοικιών φοιτητών, ιδιοκτησίας του Πανεπιστηµίου Αιγαίου, σε οικόπεδο επιφάνειας 4.864,82 µ2 στην περιοχή Καλλιθέα της πόλης της Μυτιλήνης. Το συγκρότηµα αποτελείται από τρία κτίρια, κάθε ένα από τα οποία αποτελείται από υπόγειο, ισόγειο, Α και Β όροφο και προορίζεται να στεγάσει 102 άτοµα σε αντίστοιχου αριθµού µονόκλινα δωµάτια, δύο από τα οποία προορίζονται για χρήση ΑΜΕΑ, καθώς και 6 ακόµα άτοµα στα προβλεπόµενα διαµερίσµατα (δύο των 2 δωµατίων, ήτοι 4 άτοµα και δύο του ενός δωµατίου, ήτοι 2 άτοµα), µε αποτέλεσµα ο συνολικός αριθµός κλινών να είναι 108 άτοµα. Σε επόµενη φάση υπάρχει η δυνατότητα να συµπληρωθεί η δυναµικότητα του συγκροτήµατος µε τη δηµιουργία ενός ακόµα µελλοντικού κτιρίου (βλέπε προβλεπόµενη θέση του στο σχέδιο γενικής διάταξης), δυναµικότητας περίπου 20 ακόµα µονόκλινων δωµατίων, µέσα στα πλαίσια της προβλεπόµενης από το εγκεκριµένο Κτιριολογικό Πρόγραµµα του Υπουργείου Παιδείας επιφάνειας για το συγκεκριµένο Έργο, µε αποτέλεσµα η συνολική µελλοντική δυναµικότητα του συγκροτήµατος να γίνει περίπου άτοµα. Ήδη από την φάση αυτή εκτιµώνται και διαστασιολογούνται οι υποστηρικτικές λειτουργίες και της πιθανής µελλοντικής µονάδας, όπως επίσης εκτιµώνται και εξασφαλίζονται τα απαιτούµενα από τους ισχύοντες όρους δόµησης µεγέθη προκειµένου να είναι υλοποιήσιµη η επέκταση του Έργου. Α2. ΜΟΡΦΟΛΟΓΙΑ ΤΩΝ ΚΤΙΡΙΩΝ Οι κτιριακοί όγκοι χαρακτηρίζονται από απλές και σαφείς φόρµες. Η στέγαση των κτιρίων γίνεται µε τετράριχτες ξύλινες στέγες, µε κλίση 25%, µε ρωµαϊκά κεραµίδια και µικρές επιφάνειες δωµάτων για την περιορισµένη εγκατάσταση Η/Μ εξοπλισµού και τις απολήξεις φρεάτων ανελκυστήρων και shafts. Τα κεντρικά κλιµ/σια δεν απολήγουν στα δώµατα. Στα κτίρια, η προσέγγιση των δωµάτων τους γίνεται µέσω καταπακτής, µέσα από τα κεντρικά κλιµακ/σια. Σε κάθε κτίριο υπάρχει και ένα δεύτερο εξωτερικό κλιµ/σιο διαφυγής, αποκλειστικά για λόγους πυροπροστασίας. Εκτός από το µεταλλικό κλιµ/σιο διαφυγής, µια άλλη µεταλλική κατασκευή που συναντάται σε όλα τα κτίρια µε την ίδια µορφή, είναι αυτή που χωροθετείται στις εισόδους και 2

3 παράλληλα «φέρει» τους εξώστες των καθιστικών χώρων στις µονάδες Α, Β και στη Γ τα µπαλκόνια των διαµερισµάτων των 2 δωµατίων που βρίσκονται πάνω από την είσοδο. Η αίθουσα συγκεντρώσεων και ψυχαγωγίας του κτιρίου Γ διαφοροποιείται µορφολογικά µε το χαµηλότερο ύψος της και την επιλογή φύτευσης του δώµατός της µε φύτευση ηµιεντατικού τύπου (φύτευση µεσαίων απαιτήσεων), µε χαµηλούς θάµνους και γρασίδι. Η σύνδεση του εσωτερικού µε τον εξωτερικό χώρο συγκέντρωσης και ψυχαγωγίας ενισχύεται µε την κατασκευή επιφάνειας στέγασης (χωροδικτύωµα, πέργκολα, κλπ) που επεκτείνεται και στεγάζει και το κέντρο της πλατείας. Α3. ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ Η επιλογή των υλικών των όψεων,αλλά και του συνόλου των κατασκευών (ορατών η µη, πχ. στεγανώσεις στα υπόγεια),από την πλευρά της στεγανώτικης τους ικανότητας, είχε σαν κριτήριο το δυνατόν ικανοποιητικότερο πρακτικό, αποτελεσµατικό και αισθητικό (για τις όψεις) αποτέλεσµα, καθώς και το κόστος και την δυνατότητα συντήρησης του έργου στο χρόνο, λαµβάνοντας υπ όψιν τις σύγχρονες µεθόδους και πρακτικές προστασίας των κτιρίων. Κατόπιν αυτών επιλέχθηκαν: 1. Απλός σοβάς για τις εξωτερικές επιφάνειες των κτιρίων, συµβατικός στους εξώστες και ειδικός πάνω στη θερµοπρόσοψη µε κατάλληλες βαφές ώστε να εξασφαλίζεται η πλήρης στεγάνωση των κατακόρυφων ορατών επιφανειών. 2. Πέτρα µε συνδετικό κονίαµα για την επένδυση χαρακτηριστικών και περιορισµένων τµηµάτων των όψεων, την επένδυση των τοιχίων περίφραξης των αυλών των ισόγειων δωµατίων και των αναληµατικών γενικά τοιχίων στον περιβάλλοντα χώρο. 3. Χρήση µεταλλικών κατασκευών, γαλβανισµένων και κατάλληλα χρωµατισµένων (για τα µικρά τεµάχια) και µε ειδική αντισκωριακή επεξεργασία (για τα φέροντα). 4. Επικάλυψη στεγών µε ρωµαικά κεραµίδια. 5. Επικάλυψη όλων των στηθαίων µε µαρµαροποδιές. 6. Σκυρόδεµα κατάλληλα προστατευµένο µε µεµβράνες και αυγουλιέρες (στα υπόγεια),βλέπε και αντίστοιχη στατική µελέτη. 7. Κουφώµατα στεγανά µε όλα τα απαραίτητα ειδικά εξαρτήµατα που θα εξασφαλίζουν την σωστή τους συµπεριφορά απέναντι στο νερό. 8. Προτείνονται ενδεικτικοί τύποι υλικών στεγάνωσης (µεµβράνες κλπ) µε αξιόπιστες ιδιότητες και χαρακτηριστικά, συνδυασµοί αυτών και τρόποι τοποθέτησης τους, όλα, κατάλληλα για τις ειδικές απαιτήσεις του έργου, σύµφωνα µε τις προδιαγραφές, τις οδηγίες των σχετικών ΕΤΕΠ και ΕΛΟΤ ΕΝ καθώς και την συνήθη πρακτική. 3

4 Β. ΟΙΚΟ ΟΜΙΚΑ ΥΛΙΚΑ ΚΑΙ ΕΡΓΑΣΙΕΣ ΥΓΡΟΜΟΝΩΣΕΩΝ Β1. ΥΓΡΟΜΟΝΩΣΗ ΚΑΤΩ ΑΠΟ ΠΛΑΚΑ ΓΕΝΙΚΗΣ ΚΟΙΤΟΣΤΡΩΣΗΣ (Για διαµόρφωση και υλικά βλέπε και αντίστοιχη µελέτη στατικών) Υλικά από πάνω προς τα κάτω: - Πλάκα γενικής κοιτόστρωσης. - Θερµοπλαστική µεµβράνη από pvc ενδεικτικού τύπου sikaplan µε αµφίπλευρη προστασία από διπλό γεωύφασµα 200 γρ/µ2 τοποθετηµένη στη φάση της σκυροδέτησης. - Σκληρές θερµοµονωτικές πλάκες 5εκ. ενδεικτικού τύπου floormate 500-Α. - Ισχνό σκυρόδεµα εξοµάλυνσης C12/15. - Τοποθέτηση κατά τη φάση της σκυροδέτησης γεωυφάσµατος µη υφαντού 200γρ/µ2. - Στρώση εξυγίανσης από θραυστό υλικό καλά συµπυκνωµένο σε στρώσεις. Β2. ΥΓΡΟΜΟΝΩΣΗ ΚΑΤΩ ΑΠΟ ΠΛΑΚΑ ΑΥΛΩΝ ΙΣΟΓΕΙΟΥ (Για διαµόρφωση και υλικά βλέπε και αντίστοιχη µελέτη στατικών) Υλικά από πάνω προς τα κάτω: - Πλάκα µπετόν αυλής. - Θερµοπλαστική µεµβράνη από pvc ενδεικτικού τύπου sikaplan Ισχνό σκυρόδεµα εξοµάλυνσης C12/15. - Τοποθέτηση κατά τη φάση της σκυροδέτησης γεωυφάσµατος µη υφαντού 200γρ/µ2. - Στρώση εξυγίανσης από θραυστό υλικό λατοµείου καλά συµπυκνωµένο. - Επίχωση µε επιλεγµένα κατάλληλα υλικά εκσκαφής από δανειοθαλάµους κατά ΕΤΕΠ Β3. ΥΓΡΟΜΟΝΩΣΗ ΚΑΤΑΚΟΡΥΦΩΝ ΤΟΙΧΙΩΝ ΥΠΟΓΕΙΟΥ (Για διαµόρφωση και υλικά βλέπε και αντίστοιχη µελέτη στατικών) Υλικά από µέσα προς τα υλικά επίχωσης: - Επάλειψη στεγανωτικού, για δεξαµενές (βλέπε Η/Μ µελέτη), επίχρισµα στις άλλες θέσεις. - Τοιχίο µπετόν. - Άοπλη θερµοπλαστική µεµβράνη από pvc, ενδεικτικού τύπου sikaplan 9.6 (περιβαλλόµενη από γεωύφασµα 200γρ/µ2 (από την πλευρά της σκυροδέτησης) και µε αποστραγγιστική µεµβράνη από πολυαιθυλένιο HDPE µε κωνικές προεξοχές και επικολληµένο γεωύφασµα φίλτρο (προς την πλευρά του επιχώµατος) τύπου DELTA- GEO-DRAIN. 4

5 Β4. ΜΟΝΩΣΗ (ΘΕΡΜΟΜΟΝΩΣΗ-ΣΤΕΓΑΝΟΠΟΙΗΣΗ) ΒΑΤΩΝ ΩΜΑΤΩΝ ΟΛΩΝ ΤΩΝ ΜΟΝΑ ΩΝ (ΣΤΗΝ ΚΑΤΗΓΟΡΙΑ ΑΥΤΗ ΠΕΡΙΛΑΜΒΑΝΕΤΑΙ ΚΑΙ Η ΕΠΙΦΑΝΕΙΑ ΤΗΣ ΜΙΚΡΗΣ COUR- ANGLAISE ΕΠΙΣΚΕΨΗΣ ΤΟΥ ΦΥΤΕΜΕΝΟΥ ΩΜΑΤΟΣ, ΣΤΗ ΣΤΑΘΜΗ Β ΟΡΟΦΟΥ ΤΗΣ ΜΟΝΑ ΑΣ Γ) 1. Προηγείται καλός καθαρισµός της επιφάνειας του οπλισµένου σκυροδέµατος για την αποµάκρυνση κάθε χαλαρού σηµείου και σκόνης. 2. Ακολουθεί δηµιουργία φράγµατος υδρατµών µε το ελαστοµερές ασφαλτικό γαλάκτωµα ενδεικτικού τύπου EshaElastic ή ισοδυνάµου. 3. Ακολουθεί τoπoθέτηση των θερµοµονωτικών πλακών εξηλασµένης πολυστερίνης ενδεικτικού τύπου Roofmate της Dow ή ισοδυνάµου, πάχους 5 εκ. 4. Ακολουθεί διάστρωση περλοµπετόν των 450 κιλ. τσιµέντου, µε ελάχιστο επιτρεπόµενο πάχος 5εκ. και ελάχιστες κλίσεις 1,5%. 5. Ακολουθεί κατασκευή περιµετρικού περιθωρίου (λούκι) από τσιµεντοκονίαµα, για άµβλυνση της γωνίας ανόδου της στεγανωτικής µεµβράνης στα στηθαία. 6. Μετά την πλήρη ξήρανση του περλοµπετόν γίνεται επάλειψη της επιφανείας και των στηθαίων µε ασφαλτικό βερνίκι ενδεικτικού τύπου EshaLac 50S (ASTM ASTM D- 41) ή ισοδυνάµου, µε κατανάλωση περίπου 0,25-0,35 κιλ./µ2. 7. Ακολουθεί διάστρωση και επικόλληση εν ψυχρώ, µε απλή συµπίεση, της πρώτης στεγανωτικής και συγχρόνως εξαεριστικής, αυτοκόλλητης ελαστοµερούς ασφαλτικής µεµβράνης ενδεικτικού τύπου EshaVent ή ισοδυνάµου. Η µεµβράνη EshaVent, λόγω της ιδιαίτερης κατασκευής της, συγκολλάται µε το υπόστρωµα σηµειακά, ενώ οι τυχόν υδρατµοί που εγκλωβίζονται κυκλοφορούν στην κάτω επιφάνειά της και οδηγούνται στους εξαεριστήρες του δώµατος. Στα σηµεία των στηθαίων και γενικά των κατακόρυφων επιφανειών, τοποθετείται περιµετρικά λωρίδα ελαστοµερούς ασφαλτικής στεγανωτικής µεµβράνης ενδεικτικού τύπου EshaDien (π.χ. ΕSHADIEN PΥΕ P-PV 200-S5) ή ισοδυνάµου, συνολικού πλάτους 50εκ., έτσι ώστε ένα µέρος του πλάτους της να ανέρχεται στο κατακόρυφο τµήµα ενώ το υπόλοιπο επικολλάται πλήρως στην οριζόντια επιφάνεια µε επικάλυψη της στρώσης EshaVent. 8. Ακολουθεί πλήρης επικόλληση της ελαστοµερούς ασφαλτικής στεγανωτικής µεµβράνης ενδεικτικού τύπου EshaDien (π.χ. ΕSHADIEN PΥΕ P-PV 200-S5 ) ή ισοδυνάµου, σε όλη την επιφάνεια του δώµατος και των στηθαίων. Η µεµβράνη 5

6 αυτή σταµατά σε απόσταση περίπου 30εκ. πριν από τις κατακόρυφες επιφάνειες. Στη συνέχεια τοποθετείται λωρίδα στεγανωτικής µεµβράνης µε αυτοπροστασία από ορυκτή ψηφίδα, ενδεικτικού τύπου EshaDien (π.χ. ΕSHADIEN PΥΕ P-PV 200-S4) ή ισοδυνάµου. Επί των κατακορύφων επιφανειών η παραπάνω µεµβράνη ανέρχεται σε τόσο ύψος ώστε να επικαλύπτει την υποκείµενη στεγανωτική στρώση κατά 15 εκ. τουλάχιστον. Η µεµβράνη EshaDien στερεώνεται µηχανικά στο στηθαίο µε λάµα γαλβανισµένης λαµαρίνας ανοικτού Γ, βίδες και βύσµατα. Η λάµα σφραγίζεται µε ελαστοµερή µαστίχη πολυσουλφιδικής βάσεως ενδεικτικού ενδεικτικού τύπου EshaTheioseal Α+Β ή ισοδυνάµου, δύο συστατικών, αφού προηγουµένως η επιφάνειά της έχει ασταρωθεί (primer) µε το πολυουρεθανικό βερνίκι ενδεικτικού τύπου EshaPrimer 21 ή ισοδυνάµου. Θα πρέπει να δοθεί ιδιαίτερη προσοχή ώστε η περιοχή εφαρµογής της µαστίχης (λάµα, στηθαίο) να µην έχει λερωθεί προηγουµένως µε ασφαλτικό υλικό. 9. Στα στόµια των υπαρχουσών υδρορροών, θα τοποθετηθούν ειδικές κεφαλές ενδεικτικού τύπου Italprofili ή ισοδυνάµου, εσωτερικά και σε επαφή µε τις υπάρχουσες σωλήνες υδρορροών. 10. Επίσης µετά την τοποθέτηση της δεύτερης στεγανωτικής µεµβράνης γίνεται η τοποθέτηση ειδικών πλαστικών εξαεριστήρων ενδεικτικού τύπου Italprofili ή ισοδυνάµου (1 τεµ. ανά 50 m2 επιφάνειας), για τη διαφυγή των υδρατµών στην ατµόσφαιρα. Τα ειδικά τεµάχια Italprofili είναι κατασκευασµένα εξ' ολοκλήρου από υλικό συµβατό για επαφή µε ελαστοµερείς ασφαλτικές µεµβράνες. 11. Ακολουθεί διάστρωση προστατευτικής στρώσης, προ της κατασκευής του βιοµηχανικού δαπέδου (εκτός από την περίπτωση πλατυσκάλων και σκάλας της cour-anglaise), από ένα χοντρό πολυεστερικό µη υφαντό γεωϋφασµα ενδεικτικού τύπου Drenotex ( gr/m2) ή ισοδυνάµου. 12. Ακολουθεί κατασκευή βιοµηχανικού δαπέδου ως στρώση βατότητας, ενδεικτικού τύπου Mastertop 100 της BASF ή ισοδυνάµου, πάνω σε σκυρόδεµα κατηγορίας C12/15, πάχους 10 εκ., οπλισµένο µε ίνες πολυπροπυλενίου (βλέπε περί βιοµηχανικού δαπέδου στην ενότητα «δάπεδα»). 6

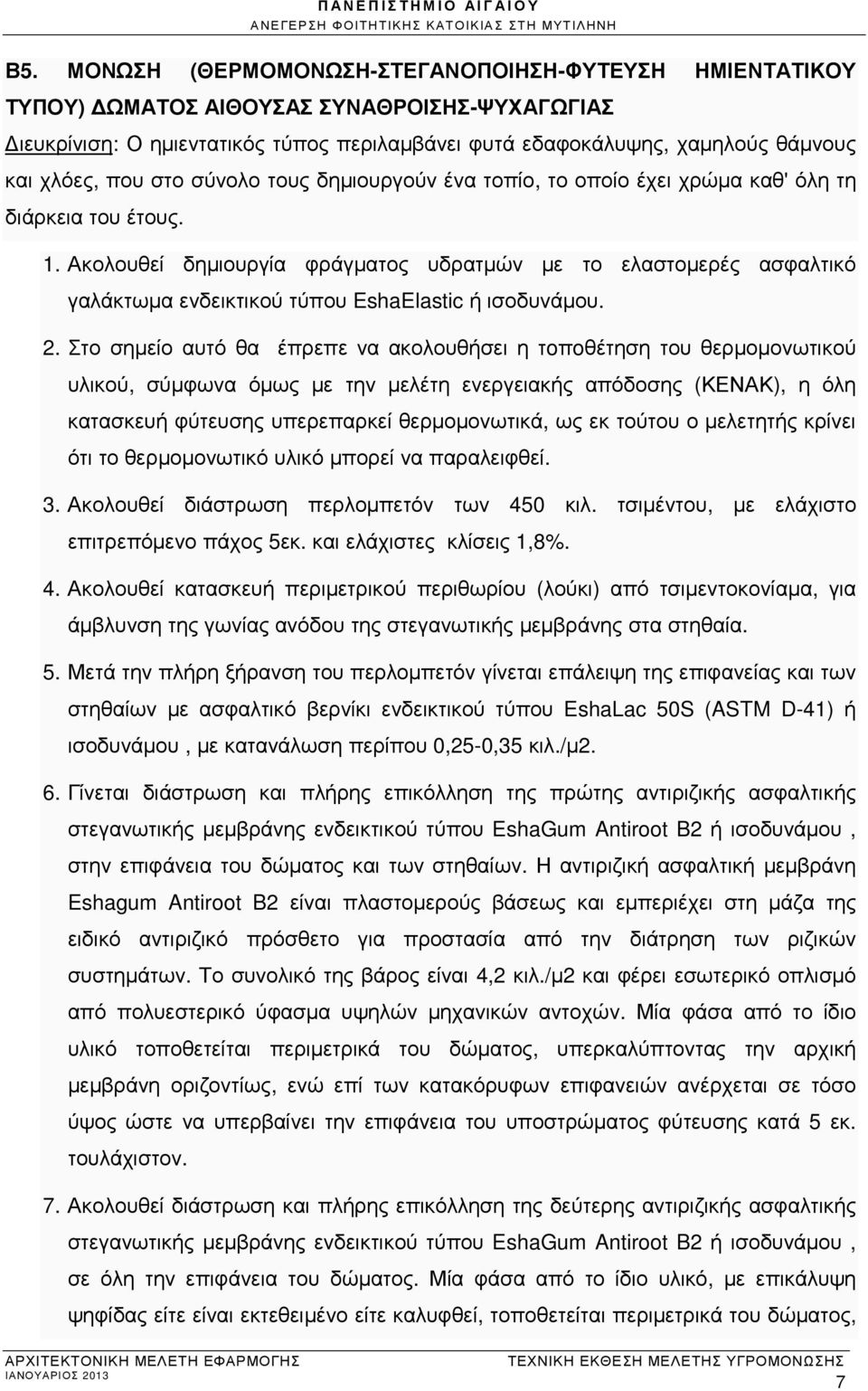

7 Β5. ΜΟΝΩΣΗ (ΘΕΡΜΟΜΟΝΩΣΗ-ΣΤΕΓΑΝΟΠΟΙΗΣΗ-ΦΥΤΕΥΣΗ ΗΜΙΕΝΤΑΤΙΚΟΥ ΤΥΠΟΥ) ΩΜΑΤΟΣ ΑΙΘΟΥΣΑΣ ΣΥΝΑΘΡΟΙΣΗΣ-ΨΥΧΑΓΩΓΙΑΣ ιευκρίνιση: Ο ηµιεντατικός τύπος περιλαµβάνει φυτά εδαφοκάλυψης, χαµηλούς θάµνους και χλόες, που στο σύνολο τους δηµιουργούν ένα τοπίο, το οποίο έχει χρώµα καθ' όλη τη διάρκεια του έτους. 1. Ακολουθεί δηµιουργία φράγµατος υδρατµών µε το ελαστοµερές ασφαλτικό γαλάκτωµα ενδεικτικού τύπου EshaElastic ή ισοδυνάµου. 2. Στο σηµείο αυτό θα έπρεπε να ακολουθήσει η τoπoθέτηση του θερµοµονωτικού υλικού, σύµφωνα όµως µε την µελέτη ενεργειακής απόδοσης (ΚΕΝΑΚ), η όλη κατασκευή φύτευσης υπερεπαρκεί θερµοµονωτικά, ως εκ τούτου ο µελετητής κρίνει ότι το θερµοµονωτικό υλικό µπορεί να παραλειφθεί. 3. Ακολουθεί διάστρωση περλοµπετόν των 450 κιλ. τσιµέντου, µε ελάχιστο επιτρεπόµενο πάχος 5εκ. και ελάχιστες κλίσεις 1,8%. 4. Ακολουθεί κατασκευή περιµετρικού περιθωρίου (λούκι) από τσιµεντοκονίαµα, για άµβλυνση της γωνίας ανόδου της στεγανωτικής µεµβράνης στα στηθαία. 5. Μετά την πλήρη ξήρανση του περλοµπετόν γίνεται επάλειψη της επιφανείας και των στηθαίων µε ασφαλτικό βερνίκι ενδεικτικού τύπου EshaLac 50S (ASTM D-41) ή ισοδυνάµου, µε κατανάλωση περίπου 0,25-0,35 κιλ./µ2. 6. Γίνεται διάστρωση και πλήρης επικόλληση της πρώτης αντιριζικής ασφαλτικής στεγανωτικής µεµβράνης ενδεικτικού τύπου EshaGum Antiroot B2 ή ισοδυνάµου, στην επιφάνεια του δώµατος και των στηθαίων. Η αντιριζική ασφαλτική µεµβράνη Eshagum Antiroot B2 είναι πλαστοµερούς βάσεως και εµπεριέχει στη µάζα της ειδικό αντιριζικό πρόσθετο για προστασία από την διάτρηση των ριζικών συστηµάτων. Το συνολικό της βάρος είναι 4,2 κιλ./µ2 και φέρει εσωτερικό οπλισµό από πολυεστερικό ύφασµα υψηλών µηχανικών αντοχών. Μία φάσα από το ίδιο υλικό τοποθετείται περιµετρικά του δώµατος, υπερκαλύπτοντας την αρχική µεµβράνη οριζοντίως, ενώ επί των κατακόρυφων επιφανειών ανέρχεται σε τόσο ύψος ώστε να υπερβαίνει την επιφάνεια του υποστρώµατος φύτευσης κατά 5 εκ. τουλάχιστον. 7. Ακολουθεί διάστρωση και πλήρης επικόλληση της δεύτερης αντιριζικής ασφαλτικής στεγανωτικής µεµβράνης ενδεικτικού τύπου EshaGum Antiroot B2 ή ισοδυνάµου, σε όλη την επιφάνεια του δώµατος. Μία φάσα από το ίδιο υλικό, µε επικάλυψη ψηφίδας είτε είναι εκτεθειµένο είτε καλυφθεί, τοποθετείται περιµετρικά του δώµατος, 7

8 υπερκαλύπτοντας την αρχική µεµβράνη οριζοντίως, ενώ επί των κατακόρυφων επιφανειών ανέρχεται σε τόσο ύψος ώστε να επικαλύπτει την περιµετρική φάσα της πρώτης στεγανωτικής αντιριζικής στρώσης κατά 10 εκ. τουλάχιστον. Στην απόληξή της επί του στηθαίου στερεώνεται µηχανικά µε λάµα γαλβανισµένης λαµαρίνας ανοικτού Γ, βίδες και βύσµατα. Η λάµα σφραγίζεται µε ελαστοµερή µαστίχη πολυσουλφιδικής βάσεως ενδεικτικού τύπου EshaTheioseal Α+Β ή ισοδυνάµου, δύο συστατικών, αφού προηγουµένως η επιφάνεια της έχει ασταρωθεί (primer) µε το πολυουρεθανικό βερνίκι ενδεικτικού τύπου EshaPrimer 21 ή ισοδυνάµου. Θα πρέπει να δοθεί ιδιαίτερη προσοχή ώστε η περιοχή εφαρµογής της µαστίχης (λάµα, στηθαίο) να µην έχει λερωθεί. 8. Στα στόµια των υπαρχουσών υδρορροών, θα τοποθετηθούν ειδικές κεφαλές ενδεικτικού τύπου Italprofili εσωτερικά και σε επαφή µε τις υπάρχουσες σωλήνες υδρορροών. Τα ειδικά τεµάχια Italprofili είναι κατασκευασµένα εξ' ολοκλήρου από υλικό συµβατό για επαφή µε ελαστοµερείς ασφαλτικές µεµβράνες. 9. Ακολουθεί διάστρωση της προστατευτικής στρώσης ενδεικτικού τύπου Eshaprotect ή ισοδυνάµου, από το υψηλής πυκνότητας φύλλο πολυαιθυλενίου (HDPE) επάνω από τη στεγανωτική στρώση. Αυτό γίνεται για να αποφευχθεί πιθανός «τραυµατισµός» της στεγανωτικής µεµβράνης κατά τις εργασίες που ακολουθούν, καθώς και από την πίεση που εξασκούν οι υπερκείµενες στρώσεις στη στεγανωτική µεµβράνη. Στα σηµεία των υδροροών δεν τοποθετείται EshaProtect για να µπορούν να αποστραγγίζουν τα νερά του κήπου. 10. Ακολουθεί τοποθέτηση της πολυστρωµατικής αποστραγγιστικής µεµβράνης ενδεικτικού τύπου Nophadrain ND 4+1 ή ισοδυνάµου, και όχι θραυστό υλικό ως αποστραγγιστική στρώση. Η αποστραγγιστική µεµβράνη ND 4+1 αποτελείται από διάτρητo φύλλο πολυστερίνης P.S.) µε κωνοειδείς προεξοχές, και επικολληµένων αµφίπλευρα, µε επανασυγκολλούµενη κόλλα διαρκείας, δύο µη υφαντών γεωϋφασµάτων από ίνες πολυπροπυλενίου. Ο κωνοειδής πυρήνας της είναι διάτρητος έτσι ώστε, αφ ενός µεν να αποστραγγίζει τα πλεονάζοντα νερά του ποτίσµατος του κήπου, αφ ετέρου να συγκρατεί εντός των κώνων σηµαντική ποσότητα νερού για την απαιτούµενη υγρασία του κηπευτικού χώµατος, εξασφαλίζοντας µε αυτόν τον τρόπο οικονοµία ποτίσµατος και άριστη λειτουργία του κήπου. Επίσης λειτουργεί ως διαχωριστική/διηθητική/προστατευτική στρώση µεταξύ των υπερκείµενων και υποκείµενων υλικών, λόγω των γεωϋφασµάτων που φέρει ως επικαλύψεις. Οι αποστραγγιστικές µεµβράνες καλύπτουν την οριζόντια 8

9 επιφάνεια και τα στηθαία. Σε όλες τις κατακόρυφες επιφάνειες η αποστραγγιστική µεµβράνη απολήγει έτσι ώστε το γεωϋφασµα της επάνω πλευράς να αναστραφεί προς το γεωύφασµα της πίσω πλευράς και να το επικαλύψει κατά ένα τµήµα. Μετά την τοποθέτησή τους, οι αποστραγγιστικές µεµβράνες ND 4+1 πρέπει να καλύπτονται µε τα επόµενα υλικά διαστρωµάτωσης γιατί δεν επιτρέπεται να εκτίθενται απευθείας στον ήλιο για διάστηµα µεγαλύτερο των δύο εβδοµάδων. 11. Στις περιπτώσεις εντατικής/ηµιεντατικής φύτευσης, προτείνεται επάνω από τις αποστραγγιστικές µεµβράνες η τοποθέτηση ειδικών πλακών πετροβάµβακα, ενδεικτικού τύπου ND WSM 50 ή ισοδυνάµου, πάχους 5 εκ., οι οποίες λειτουργούν ως δεξαµενές αποθήκευσης νερού, γιατί συγκρατούν υγρασία (40 λιτ./µ2) κατά το πότισµα και την αποθηκεύουν στη µάζα τους αποδίδοντας τη σταδιακά στον κήπο. 12. Επάνω από τις πλάκες πετροβάµβακα διαστρώνεται το ειδικό υπόστρωµα φύτευσης ηµιεντατικού τύπου ενδεικτικού τύπου Esha Oxygen Growing Medium Semi-Intensive ή ισοδυνάµου, µέσου πάχους 50 εκ και ελάχιστου πάχους 35 εκ., το οποίο είναι ελαφρύτερο από το παραδοσιακό «κηπόχωµα» ( κιλ./µ3), µε βάρος, κορεσµένο και συµπιεσµένο, κιλ./µ2. Είναι σηµαντικό να διατηρείται µια ελάχιστη απόσταση (~30 εκ.) µεταξύ στηθαίου ή κατακόρυφης επιφάνειας κτιρίου και υποστρώµατος φύτευσης, η οποία πληρώνεται µε θραυστό υλικό διαµέτρου χιλ. Για να αποφεύγεται η ανάµειξη του υποστρώµατος φύτευσης µε τα αδρανή, τοποθετείται κατακόρυφα µεταξύ τους διαχωριστικό στοιχείο ενδεικτικού τύπου ND GreenLiner ή ισοδυνάµου, κατάλληλων διαστάσεων, από πλαστικό (PVC) ή µεταλλικό (γαλβανισµένος σίδηρος/οξειδωµένος σίδηρος) υλικό. 13. ηµιουργία φρεατίου επίσκεψης περιµετρικά της υδρορρόης µε το ειδικό τεµάχιο τετραγωνικής διατοµής ενδεικτικού τύπου ND RS-VarioBasic Inspection Chamber ή ισοδυνάµου, από γαλβανισµένο µέταλλο, µε θερµοµονωµένο κάλυµµα και ειδικά τεµάχια επιµήκυνσης ενδεικτικού τύπου ND RSA-10/ND RSA-20 Extension Element ή ισοδυνάµου. 14. Ακολουθεί η φύτευση µε φυτά ηµιεντατικού τύπου. 9

10 Β6. ΜΟΝΩΣΗ (ΘΕΡΜΟΜΟΝΩΣΗ-ΣΤΕΓΑΝΟΠΟΙΗΣΗ) ΜΗ ΒΑΤΩΝ ΩΜΑΤΩΝ (ΠΛΑΚΕΣ ΣΤΕΓΑΣΗΣ ΦΡΕΑΤΩΝ ΑΝΕΛΚΥΣΤΗΡΩΝ ΚΑΙ ΦΡΕΑΤΩΝ Η/Μ ΙΚΤΥΩΝ (SHAFTS) ΟΛΩΝ ΤΩΝ ΜΟΝΑ ΩΝ ΚΑΙ ΩΜΑ ΚΛΙΜ/ΣΙΟΥ Γ 1. Προηγείται καλός καθαρισµός της επιφάνειας του οπλισµένου σκυροδέµατος για την αποµάκρυνση κάθε χαλαρού σηµείου και σκόνης. 2. Ακολουθεί δηµιουργία φράγµατος υδρατµών µε το ελαστοµερές ασφαλτικό γαλάκτωµα ενδεικτικού τύπου EshaElastic. 3. Ακολουθεί τoπoθέτηση των θερµοµονωτικών πλακών εξηλασµένης πολυστερίνης ενδεικτικού τύπου Roofmate της Dow, πάχους 5 εκ. 4. Ακολουθεί διάστρωση περλοµπετόν των 450 κιλ. τσιµέντου, µε ελάχιστο επιτρεπόµενο πάχος 5εκ. και ελάχιστες κλίσεις 1,5%. 5. Ακολουθεί κατασκευή περιµετρικού περιθωρίου (λούκι) από τσιµεντοκονίαµα, για άµβλυνση της γωνίας ανόδου της στεγανωτικής µεµβράνης στα στηθαία. 6. Μετά την πλήρη ξήρανση του περλοµπετόν γίνεται επάλειψη της επιφανείας και των στηθαίων µε ασφαλτικό βερνίκι ενδεικτικού τύπου EshaLac 50S (ASTM ASTM D-41) ή ισοδυνάµου, µε κατανάλωση περίπου 0,25-0,35 κιλ./µ2. 7. Ακολουθεί διάστρωση χωρίς κόλληση της εξαεριστικής µεµβράνης ενδεικτικού τύπου EshaPer-Al ή ισοδυνάµου. Η EshaPer-Al είναι διάτρητη ασφαλτική µεµβράνη µε κάτω επικάλυψη διάτρητο φύλλο αλουµινίου, οπότε επιτρέπει τη σηµειακή κόλληση του στεγανωτικού συστήµατος στο υπόστρωµα, ενώ οι τυχόν υδρατµοί που εγκλωβίζονται κυκλοφορούν στην κάτω επιφάνειά της και οδηγούνται στους εξαεριστήρες του δώµατος. 8. Ακολουθεί πλήρης επικόλληση της ελαστοµερούς ασφαλτικής στεγανωτικής µεµβράνης ενδεικτικού τύπου EshaDien PΥΕ P-PV 200-S4 ή ισοδυνάµου, µε επικάλυψη αυτοπροστασίας ορυκτή ψηφίδα σε όλη την επιφάνεια του δώµατος και των στηθαίων. Επί των κατακορύφων επιφανειών η µεµβράνη ανέρχεται σε ύψος εκ. Η µεµβράνη στερεώνεται µηχανικά µε λάµα γαλβανισµένης λαµαρίνας ανοικτού Γ, βίδες και βύσµατα. Η λάµα σφραγίζεται µε ελαστοµερή µαστίχη πολυσουλφιδικής βάσεως ενδεικτικού τύπου EshaTheioseal Α+Β ή ισοδυνάµου, δύο συστατικών, αφού προηγουµένως η επιφάνεια της έχει ασταρωθεί (primer) µε το πολυουρεθανικό βερνίκι ενδεικτικού τύπου EshaPrimer 21 ή ισοδυνάµου. Θα πρέπει να δοθεί ιδιαίτερη προσοχή ώστε η περιοχή εφαρµογής της µαστίχης (λάµα,στηθαίο) να µην έχει λερωθεί προηγουµένως µε ασφαλτικό υλικό. 10

11 9. Στα στόµια των υπαρχουσών υδρορροών, θα τοποθετηθούν ειδικές κεφαλές ενδεικτικού τύπου Italprofili ή ισοδυνάµου, εσωτερικά και σε επαφή µε τις υπάρχουσες σωλήνες υδρορροών. 10. Επίσης µετά την τοποθέτηση της στεγανωτικής µεµβράνης γίνεται η τοποθέτηση ειδικών πλαστικών εξαεριστήρων ενδεικτικού τύπου Italprofili ή ισοδυνάµου (1 τεµ. ανά 50 m2 επιφάνειας), για τη διαφυγή των υδρατµών στην ατµόσφαιρα. Τα ειδικά τεµάχια Italprofili είναι κατασκευασµένα εξ' ολοκλήρου από υλικό συµβατό για επαφή µε ελαστοµερείς ασφαλτικές µεµβράνες. 11

12 Β7. ΣΤΕΓΑΝΟΠΟΙΗΣΗ ΠΛΑΚΩΝ ΣΤΕΓΑΣΗΣ ΕΞΩΣΤΩΝ Β ΟΡΟΦΟΥ (ΣΤΗΝ ΚΑΤΗΓΟΡΙΑ ΑΥΤΗ ΠΕΡΙΛΑΜΒΑΝΕΤΑΙ ΚΑΙ Η ΑΝΤΙΣΤΟΙΧΗ ΠΛΑΚΑ ΣΤΕΓΑΣΗΣ Β ΕΞΩΣΤΗ ΤΗΣ ΜΕΤΑΛΛΙΚΗΣ ΚΑΤΑΣΚΕΥΗΣ) 1. Προηγείται καλός καθαρισµός της επιφάνειας του οπλισµένου σκυροδέµατος για την αποµάκρυνση κάθε χαλαρού σηµείου και σκόνης. 2. Ακολουθεί διάστρωση περλοµπετόν των 450 κιλ. τσιµέντου, µε ελάχιστο επιτρεπόµενο πάχος 3εκ. και ελάχιστες κλίσεις 1,5%. 3. Μετά την πλήρη ξήρανση του περλοµπετόν γίνεται επάλειψη της επιφανείας και των στηθαίων µε ασφαλτικό βερνίκι ενδεικτικού τύπου EshaLac 50S (ASTM ASTM D-41), µε κατανάλωση περίπου 0,25-0,35 κιλ./µ2. 4. Ακολουθεί διάστρωση χωρίς κόλληση της εξαεριστικής µεµβράνης ενδεικτικού τύπου EshaPer-Al. Η EshaPer-Al είναι διάτρητη ασφαλτική µεµβράνη µε κάτω επικάλυψη διάτρητο φύλλο αλουµινίου, οπότε επιτρέπει τη σηµειακή κόλληση του στεγανωτικού συστήµατος στο υπόστρωµα, ενώ οι τυχόν υδρατµοί που εγκλωβίζονται κυκλοφορούν στην κάτω επιφάνειά της και οδηγούνται στους εξαεριστήρες του δώµατος. 5. Ακολουθεί πλήρης επικόλληση της ελαστοµερούς ασφαλτικής στεγανωτικής µεµβράνης ενδεικτικού τύπου EshaDien PΥΕ P-PV 200-S4 µε επικάλυψη αυτοπροστασίας ορυκτή ψηφίδα σε όλη την επιφάνεια του δώµατος και των στηθαίων. Επί των κατακορύφων επιφανειών η µεµβράνη ανέρχεται σε ύψος εκ. Η µεµβράνη στερεώνεται µηχανικά µε λάµα γαλβανισµένης λαµαρίνας ανοικτού Γ, βίδες και βύσµατα. Η λάµα σφραγίζεται µε ελαστοµερή µαστίχη πολυσουλφιδικής βάσεως ενδεικτικού τύπου EshaTheioseal Α+Β δύο συστατικών, αφού προηγουµένως η επιφάνεια της έχει ασταρωθεί (primer) µε το πολυουρεθανικό βερνίκι ενδεικτικού τύπου EshaPrimer 21. Θα πρέπει να δοθεί ιδιαίτερη προσοχή ώστε η περιοχή εφαρµογής της µαστίχης (λάµα,στηθαίο) να µην έχει λερωθεί προηγουµένως µε ασφαλτικό υλικό. 6. Στα στόµια των υπαρχουσών υδρορροών, θα τοποθετηθούν ειδικές κεφαλές ενδεικτικού τύπου Italprofili εσωτερικά και σε επαφή µε τις υπάρχουσες σωλήνες υδρορροών. Β8. ΕΞΩΤΕΡΙΚΗ ΘΕΡΜΟΜΟΝΩΣΗ (ΘΕΡΜΟΠΡΟΣΟΨΗ) ΤΟΥ ΚΤΙΡΙΟΥ Η θερµοµόνωση του κτιρίου θα γίνει µε την τοποθέτηση θερµοµονωτικών πλακών αφρώδους εξηλασµένου πολυστυρενίου στην εξωτερική πλευρά των εξωτερικών τοιχοποιιών και επιφανειών οπλισµένου σκυροδέµατος του κτιρίου, µε το σύστηµα της θερµοπρόσοψης, και συγκεκριµένα: 12

13 1. Τοποθέτηση των θερµοµονωτικών πλακών ενδεικτικού τύπου Styrofoam Xenergy IB-SL-A της Dow ή ισοδυνάµου, διαστάσεων 0,60Χ1,25 µ. και πάχους 6 εκ. επί των εξωτερικών επιφανειών των δοµικών στοιχείων µε τη χρήση ινοπλισµένης, τσιµεντοειδούς βάσης κόλλας, ενισχυµένης µε ρητίνες ενδεικτικού τύπου Kelyfos thermo της Isomat ή ισοδυνάµου, πάχους χιλ. και επιπρόσθετη µηχανική στήριξη µε βύσµατα ενδεικτικού τύπου Ejot Kelyfos ή ισοδυνάµου. 2. Ακολουθεί η εφαρµογή του βασικού επιχρίσµατος ενδεικτικού τύπου Kelyfos thermo της Isomat ή ισοδυνάµου, στη µάζα του οποίου τοποθετείται αντιαλκαλικό υαλόπλεγµα ενίσχυσης ενδεικτικού τύπου Kelyfos mesh της Polykem ή ισοδυνάµου. 3. Τοποθέτηση ακρυλικού ασταριού νερού ενδεικτικού τύπου Kelyfos primer ή ισοδυνάµου. 4. Τέλος, γίνεται η εφαρµογή του τελικού επιχρίσµατος έτοιµου σοβά, ακρυλικής βάσης ενδεικτικού τύπου Kelyfos Acrylic fine ή ισοδυνάµου, συνολικού πάχους, µαζί µε το βασικό επίχρισµα και το πλέγµα, 3,5-4,5 χιλ. Στο σηµείο αυτό αναφέρουµε ότι, στις επιφάνειες που πρόκειται να επενδυθούν µε πέτρα δεν εφαρµόζεται τελικό επίχρισµα, αλλά µόνο το βασικό, το οποίον στεγανώνεται κατ αρχήν µε ελαστική µεµβράνη στεγανοποίησης, τσιµεντοειδούς βάσης, ενδεικτικού τύπου Masterseal 545 της Basf ή ισοδυνάµου, και στη συνέχεια µε υδρατµοπερατή µεµβράνη 3 ων συστατικών, ενδεικτικού τύπου Ravatop 120 ή ισοδυνάµου. Β9. ΣΤΕΓΑΝΟΠΟΙΗΣΗ ΤΟΥ ΑΠΕ ΟΥ ΤΟΥ ΗΜΙΫΠΑΙΘΡΙΟΥ ΧΩΡΟΥ ΕΙΣΟ ΟΥ ΣΤΗ ΜΟΝΑ Α Γ ΚΑΙ ΜΙΚΡΟΥ ΤΜΗΜΑΤΟΣ ΑΒΑΤΟΥ ΙΣΟΓΕΙΟΥ ΕΞΩΣΤΗ ΣΤΗΝ ΕΠΕΚΤΑΣΗ ΤΗΣ ΠΛΑΚΑΣ ΟΡΟΦΗΣ ΥΠΟΓΕΙΟΥ ΜΕΤΑΞΥ ΤΩΝ ΑΞΟΝΩΝ Β, Γ ΚΑΙ 5 1. Προηγείται καλός καθαρισµός της επιφάνειας του οπλισµένου σκυροδέµατος για την αποµάκρυνση κάθε χαλαρού σηµείου και σκόνης. 2. Ακολουθεί δηµιουργία φράγµατος υδρατµών µε το ελαστοµερές ασφαλτικό γαλάκτωµα ενδεικτικού τύπου EshaElastic 3. Ακολουθεί διάστρωση περλοµπετόν των 450 κιλ. τσιµέντου, µε ελάχιστο πάχος 3εκ. και κλίση 0,5%. 4. Ακολουθεί κατασκευή περιµετρικού περιθωρίου (λούκι) από τσιµεντοκονίαµα, για άµβλυνση της γωνίας ανόδου της στεγανωτικής µεµβράνης στις κατακόρυφες επιφάνειες. 13

14 5. Μετά την πλήρη ξήρανση του περλοµπετόν γίνεται επάλειψη της επιφανείας και των στηθαίων µε ασφαλτικό βερνίκι ενδεικτικού τύπου EshaLac 50S (ASTM ASTM D-41), µε κατανάλωση περίπου 0,25-0,35 κιλ./µ2. 6. Ακολουθεί πλήρης επικόλληση της ελαστοµερούς ασφαλτικής στεγανωτικής µεµβράνης ενδεικτικού τύπου EshaDien PΥΕ P-PV 200-S5 σε όλη την επιφάνεια του δαπέδου. Η µεµβράνη γυρίζει λίγο στις κατακόρυφες περιµετρικές επιφάνειες και ενσωµατώνεται στο επίχρισµα πίσω από το σοβατεπί του τελικού δαπέδου. Υπενθυµίζεται ότι στην περίµετρο του δαπέδου η θερµοπρόσοψη σταµατάει 7 εκ. ψηλότερα από τη στάθµη του µε ειδικό τεµάχιο (οδηγός στήριξης). 7. Ακολουθεί εφαρµογή τσιµεντοκονίας πάχους 2 εκ. 8. Πάνω στην τσιµεντοκονία τοποθετείται γρανιτοπλακάκι κολλητό, διαστάσεων 30Χ30 εκ. και πάχους 0,7 εκ., µε αρµό 3 χιλ. και µε σοβατεπιά από το ίδιο υλικό, ύψους 7,5 εκ. Β10. ΜΟΝΩΣΗ (ΘΕΡΜΟΜΟΝΩΣΗ-ΣΤΕΓΑΝΟΠΟΙΗΣΗ) ΤΩΝ ΣΤΕΓΩΝ Για τη στεγάνωση της ξύλινης στέγης τοποθετείται πάνω στο πέτσωµα ασφαλτική µεµβράνη, ενδεικτικού τύπου Esharoof Felt της Esha, που σφηνώνεται και στηρίζεται από τις τεγίδες που «τρέχουν» από πάνω της. Η θερµοµόνωση αντιµετωπίζεται µε τοποθέτηση, ανάµεσα από τις τεγίδες, θερµοµονωτικών πλακών εξηλασµένης πολυστερίνης, ενδεικτικού τύπου Roofmate της Dow, πάχους 5 εκ. Β11. ΣΤΕΓΑΝΟΠΟΙΗΣΗ ΕΞΑΜΕΝΩΝ ΥΠΟΓΕΙΟΥ ΜΟΝΑ ΑΣ Α Για τη στεγανοποίηση των δύο δεξαµενών που βρίσκονται στο υπόγειο της µονάδας Α µεταξύ των αξόνων 1, 8 και Α, Β, βλέπε µελέτη φέροντος οργανισµού. - Για περιγραφή επιχρισµάτων βλέπε Γενική Τεχνική Έκθεση Αρχιτεκτονικών. - Για περιγραφή µαρµαρικών επιστρώσεων, οµοίως. - Σχετικά µε τα κουφώµατα, οµοίως. Μεγάλη προσοχή πρέπει να δοθεί κατά την τοποθέτηση των υαλοπετασµάτων των κλιµακοστασίων και στην σωστή στεγάνωση τους περιµετρικά και ειδικότερα στο άνω τµήµα τους µε ειδικά γαλβανισµένα στραντζαριστά ελάσµατα και κατάλληλες σφραγίσεις. - Για τις επενδύσεις µε πέτρα, βλέπε Γενική Τεχνική Έκθεση Αρχιτεκτονικών. - Μεγάλη προσοχή πρέπει να δοθεί στη σωστή στεγάνωση γύρω από τις καταπακτές επίσκεψης των δωµάτων των κτιρίων, καθώς και στην τοποθέτηση του παραθύρου επί των κεκλιµένων στεγών (γύρισµα των υγροµονώσεων περιµετρικά, κλπ), σύµφωνα µε 14

15 τις οδηγίες του προµηθευτή, τα σχέδια λεπτοµερειών της µελέτης και τις σχετικές περιγραφές της Γενική Τεχνική Έκθεση Αρχιτεκτονικών. - Για χρωµατισµούς επιφανειών βλέπετε Γενική Τεχνική Έκθεση Αρχιτεκτονικών. - Οι εξώστες των δωµατίων διαµερισµάτων και χώρων καθιστικού κουζίνας δεν χρειάζονται ιδιαίτερη προστασία από τα νερά (δεν προτείνεται η χρήση µεµβρανών), δεδοµένου ότι είναι στεγασµένοι (για περιγραφή στρώσεων βλέπε σχέδια µελέτης και Γενική Τεχνική Έκθεση Αρχιτεκτονικών). - Μεγάλη προσοχή πρέπει να δοθεί στην σωστή εφαρµογή των ρύσεων. Σηµείωση: Τα σχέδια που συνοδεύουν την Μελέτη Υγροµόνωσης είναι υποσύνολο των σχεδίων της Αρχιτεκτονικής Μελέτης. 15
