1 Καλησπέρα σας Οχαλκός στις έξυπνες ηλεκτρικές εγκαταστάσεις εισαγωγή Ο χαλκός στις έξυπνες ηλεκτρικές εγκαταστάσεις Ελληνικό Ινστιτούτο Ανάπτυξης Χαλκού Siemens A.E. Τοµέας Βιοµηχανίας 1

2 Τι είναι έξυπνο κτίριο; Οχαλκός στις έξυπνες ηλεκτρικές εγκαταστάσεις εισαγωγή Βασικές λειτουργίες του κτιρίου (φωτισµός, ηλεκτρικά ρολά, θέρµανση, ψύξη, αερισµός) ελέγχονται εύκολα, έξυπνα, µε λογική και µε αυξηµένο αυτοµατισµό. Ο έλεγχος των λειτουργιών αυτών γίνεται λαµβάνοντας υπόψη εξωτερικές και εσωτερικές συνθήκες, αποφεύγοντας σπατάλες και χωρίς να µειωθεί η άνεση. Το έξυπνο κτίριο χρειάζεται καλώδια χαλκού για να λειτουργήσει 2

3 Έξυπνη ηλεκτρική εγκατάσταση εισαγωγή Είναι ευέλικτη: Προσαρµόζεται εύκολα στις ανάγκες του πελάτη (προγραµµατίζεται) και όχι ο πελάτης στην εγκατάσταση Είναι απλή στην χρήση: ίδει την δυνατότητα να πραγµατοποιούνται πολλές λειτουργίες εύκολα και απλά (µε το πάτηµα ενός κουµπιού) Είναι όµορφη: Όλα τα υλικά & οι συσκευές της δίνουν µια αρµονική εικόνα Εξοικονοµεί ενέργεια: Αποφασίζει για λειτουργίες & εντολές µε λογική και τάξη ίδει ευκολίες και : Τηλεχειρισµούς, τοπικούς και από το τηλέφωνο, ενδείξεις, πληροφορίες Ηέξυπνη ηλεκτρική εγκατάσταση χρειάζεται δρόµους χαλκού 3

4 Η έξυπνη ηλεκτρική εγκατάσταση εισαγωγή εν ανταγωνίζεται, δεν έρχεται να καταργήσει την συµβατική ηλεκτρική εγκατάσταση Απευθύνεται σε απαιτητικούς πελάτες, σε κτίρια (επαγγελµατικά και κατοικίες) µε αυξηµένες ανάγκες αυτοµατισµού και σύνθετων λειτουργιών Σήµερα υπάρχουν πολλές τεχνικές έξυπνων ηλεκτρικών εγκαταστάσεων Θα παρουσιάσουµε (σύντοµα) την περισσότερο γνωστή, την τεχνική ΕΙΒ/ΚΝΧ 4

5 εισαγωγή Η τεχνική ΕΙΒ/ΚΝΧ Είναι ανοικτή Υποστηρίζεται από περισσότερες από 100 εταιρίες. Σε µια εγκατάσταση µπορούν να συνεργάζονται συσκευές διαφορετικών εταιριών Είναι διαδεδοµένη Ξεκίνησε από την Ευρώπη και έγινε παγκόσµια Είναι δοκιµασµένη και σίγουρη Είναι στην αγορά εδώ και 10 χρόνια. Με χιλιάδες και εκατοµµύρια συσκευές σε λειτουργία Είναι πολύ εύκολη για τον χρήστη Είναι εύκολη και για τον τεχνικό µετά από µια βασική εκπαίδευση Είναι γνωστή και µε το εµπορικό όνοµα instabus 5

6 Έξυπνη ηλεκτρική εγκατάσταση; εισαγωγή Ηανάγκη, η απαίτηση, για έξυπνη ηλεκτρική εγκατάσταση προκύπτει από τις ανάγκες, τις απαιτήσεις του κτιρίου, του πελάτη Ηέξυπνη ηλεκτρική εγκατάσταση χρειάζεται δρόµους χαλκού 6

7 Μια απαιτητική ηλεκτρική εγκατάσταση εισαγωγή Οπελάτης θέλει σύνθετες λειτουργίες να τις ελέγχει εύκολα ευέλικτα και απλά? προµηθευτής A Προϊόν 1 Προϊόν 2 φωτισµός óýóôçìá 3 πελάτης Προµηθευτής K Προϊόν 1 Προϊόν 2 θέρµανση Προϊόν 3 Ηλ. ρολά Προµηθευτής L Προϊόν 1 Προϊόν 2 Ηεκπλήρωση των απαιτήσεων µε συµβατικά µέσα είναι:! αδύνατη! ακριβή! πολύπλοκη! µε περιορισµούς 7

8 Η εκπλήρωση των απαιτήσεων µε τεχνική ΕΙΒ/ΚΝΧ εισαγωγή προµηθευτής A Προϊόν 1 Προϊόν óýóôçìá 23 πελάτης φωτισµός Προµηθευτής K Προϊόν 1 Προϊόν 2 θέρµανση Προϊόν 3 τεχνική ΕΙΒ/ΚΝΧ Ηλ. ρολά Προµηθευτής L Προϊόν 1 Προϊόν 2! απλή! ευέλικτη! οικονοµική! σίγουρη!όµορφη 8

9 εισαγωγή Παράδειγµα απαιτήσεων για κατοικία Ηκυρία θέλει, πατώντας ένα κουµπί: (φεύγουµε) 1. Να κλείνει 43 ηλεκτρικά ρολά 2. Να σβήνει όσα από το 37 φωτιστικά έχουν µείνει αναµµένα (από αυτά τα 6 είναι dimmer) 3. Να θέτει εκτός 8 κυκλώµατα πριζών, την ηλ. κουζίνα, την σάουνα και το πλυντήριο ρούχων. 4. Να µειώνει την θερµοκρασία κατά 3 C σε 4 θερµοστάτες χώρου 5. Να ενεργοποιεί τον τηλεφωνικό τηλεχειρισµό 9

10 Παράδειγµα απαιτήσεων σε επαγγελµατικό κτίριο εισαγωγή Ο πελάτης θέλει: 1. Να ανάβουν τα φωτιστικά όταν δεν υπάρχει αρκετό φως και µόνο όταν υπάρχουν άνθρωποι στα γραφεία 2. Ο φωτισµός των γραφείων να εξαρτάται από τον εξωτερικό φωτισµό 3. Να βγαίνει εκτός ο κλιµατισµός του χώρου όταν ανοίγει ένα παράθυρο του 4. Να µειώνει την θερµοκρασία κατά 3 C σε 28 θερµοστάτες χώρου µε µια εντολή 5. Να δίδεται σήµανση ανοικτών παραθύρων κεντρικά 10

11 Εφαρµογές, χρήσεις της τεχνικής ΕΙΒ/ΚΝΧ εισαγωγή έλεγχος φωτισµού, θέρµανσης, κλιµατισµού, αερισµού έλεγχος ηλεκτρικών ρολών και τεντών προκαθορισµένες ρυθµίσεις συνθηκών έλεγχος παρουσίας σε δωµάτια η περιοχές έλεγχος καταναλισκόµενης ενέργειας και φορτίων κεντρικές ενδείξεις χειρισµοί, στατιστικά τοπικός τηλεχειρισµός χειρισµοί από απόσταση 11

12 ΕΙΒ/ΚΝΧ: η νέα τεχνική εγκαταστάσεων για τον 21ο αιώνα εισαγωγή Πολλές λειτουργίες µε ένα κουµπί; Με ένα καλώδιο; 12

13 Η εγκατάσταση να προσαρµόζεται στις απαιτήσεις σας εισαγωγή και όχι εσείς να προσαρµόζεστε στο πως φτιάχτηκε η εγκατάσταση Schalt6.ppt

14 Εύκολη προσαρµογή και προβλέψεις για το µέλλον εισαγωγή Οι ανάγκες κάθε κτιρίου αλλάζουν µε τον χρόνο. Το κτίριο ζει 14

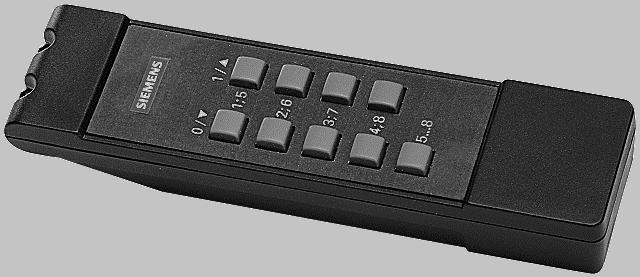

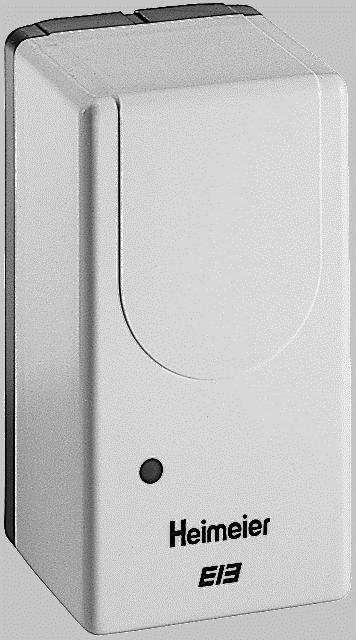

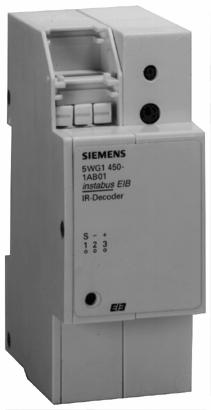

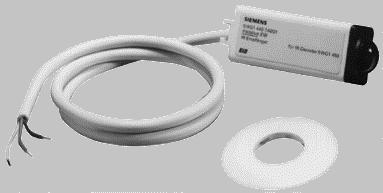

15 ύο δρόµοι χαλκού Οχαλκός στις έξυπνες ηλεκτρικές εγκαταστάσεις Εισαγωγή έλεγχοι, µετρήσεις, επιτηρήσεις, αναγγελίες, χειρισµοί, ενδείξεις 230/400V φωτιστικά ηλ. ρολά θέρµανση, κλιµατισµός, κινητήρες θερµοστάτης τηλεχειρισµός υπερύθρων (IR) µετρητής ταχύτητας ανέµου αισθητήρας φωτισµού 15

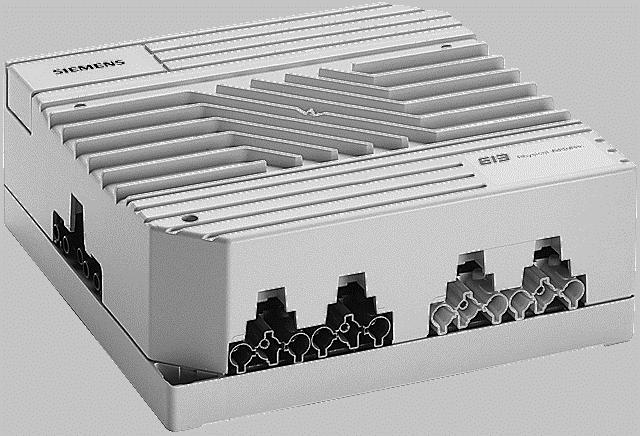

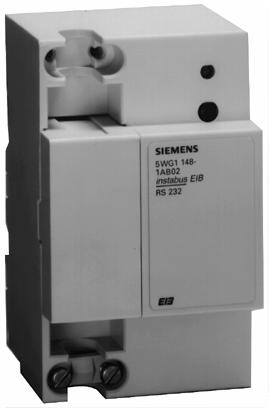

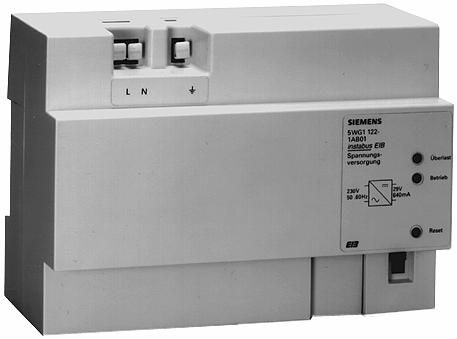

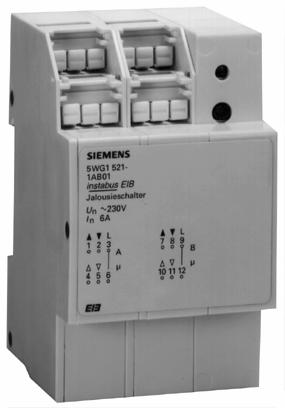

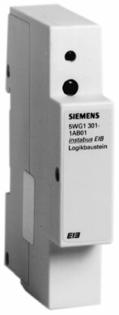

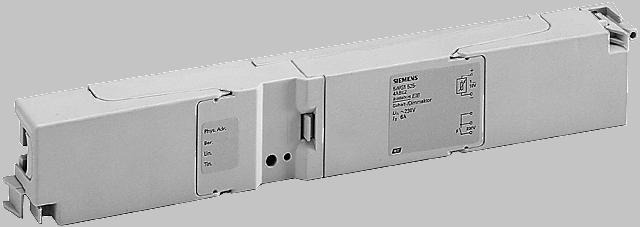

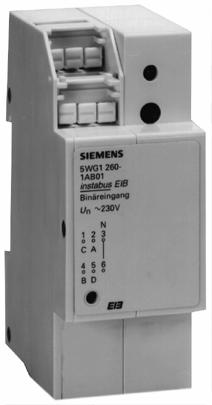

16 Ητεχνική ΕΙΒ/ΚΝΧ στην πράξη Ηκατασκευή της εγκατάστασης είναι απλή Εισαγωγή Τι αλλάζει για τους τεχνικούς; >>> 16

17 Τι αλλάζει για τους τεχνικούς; Οχαλκός στις έξυπνες ηλεκτρικές εγκαταστάσεις Εισαγωγή Ηέξυπνη εγκατάσταση προγραµµατίζεται και ο σύγχρονος τεχνικός εγκαταστάσεων χρειάζεται: 1. Χρήση ηλεκτρονικού υπολογιστή (PC) 2. Εκπαίδευση, µάθηση προγραµµατισµού 3. Συνεχή ενηµέρωση Έτσι, ο τεχνικός θα µπορέσει να προσφέρει στους πελάτες του περισσότερα, όχι µόνο απλές εργασίες, αλλά και εξυπνάδα 17

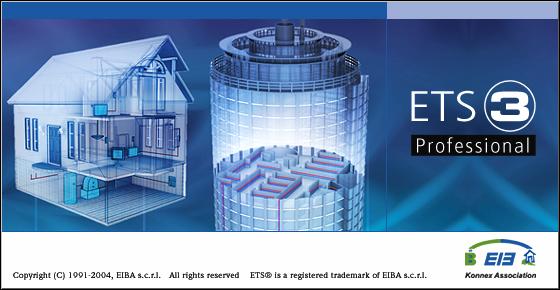

18 Παράδειγµα προγραµµατισµού Οχαλκός στις έξυπνες ηλεκτρικές εγκαταστάσεις Εισαγωγή L N 18

19 Παράδειγµα προγραµµατισµού Οχαλκός στις έξυπνες ηλεκτρικές εγκαταστάσεις Εισαγωγή L N 19

20 Παράδειγµα προγραµµατισµού Οχαλκός στις έξυπνες ηλεκτρικές εγκαταστάσεις Εισαγωγή L N 20

21 Έξυπνες εγκαταστάσεις στην Ελλάδα και στην Κύπρο Εισαγωγή Ητεχνική ΕΙΒ/ΚΝΧ των έξυπνων ηλεκτρικών εγκαταστάσεων είναι εδώ!! Μια σύντοµη παρουσίαση µερικών από τα εκατοντάδες αξιόλογα, που έχουν δηµιουργήσει µε Siemens instabus Έλληνες και Κύπριοι τεχνικοί 21

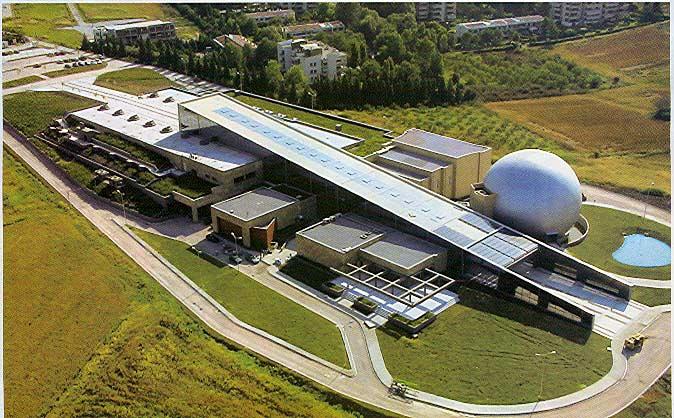

22 Τεχνολογικό Μουσείο στην Θεσσαλονίκη εισαγωγή aέλεγχος εσωτερικού φωτισµού aσενάρια aενδείξεις 22

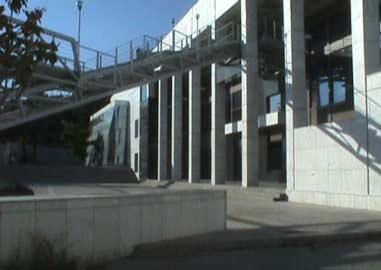

23 Τελόγλειο Μουσείο, Θεσσαλονίκη εισαγωγή aέλεγχος γενικού εσωτερικού φωτισµού µε εξάρτηση από τον εξωτερικό (dimming φθορισµού) aενδείξεις 23

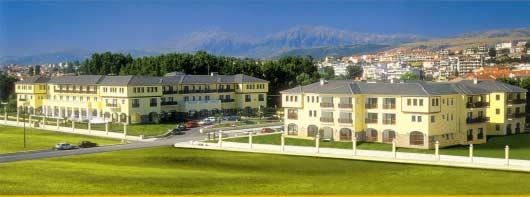

24 Ξενοδοχείο du Lac, Ιωάννινα Εισαγωγή aέλεγχος εσωτερικού & εξωτερικού φωτισµού aενδείξεις aσενάρια aτηλεχειρισµοί IR 24

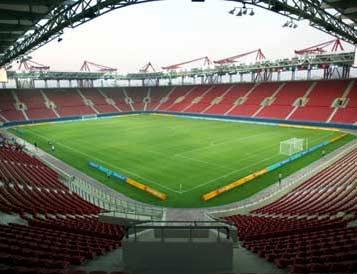

25 Νέο στάδιο Καραϊσκάκη Οχαλκός στις έξυπνες ηλεκτρικές εγκαταστάσεις Εισαγωγή aέλεγχος φωτισµού aενδείξεις aκεντρικές λειτουργίες 25

26 Νέο Μέγαρο Μουσικής Αθηνών Οχαλκός στις έξυπνες ηλεκτρικές εγκαταστάσεις Εισαγωγή aέλεγχος φωτισµού aενδείξεις aκεντρικές λειτουργίες aσενάρια 26

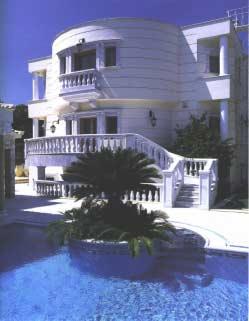

27 Κατοικία στην Εκάλη Οχαλκός στις έξυπνες ηλεκτρικές εγκαταστάσεις Εισαγωγή aέλεγχος εσωτερικού και εξωτερικού φωτισµού aέλεγχος ρολών aενδείξεις aτηλεχειρισµοί IR aσενάρια χρήσης aέλεγχος θέρµανσης 27

28 Κτίριο SHELMANN, Αθήνα Οχαλκός στις έξυπνες ηλεκτρικές εγκαταστάσεις εισαγωγή aέλεγχος εσωτερικού φωτισµού aενδείξεις aσενάρια aτηλεχειρισµοί IR 28

29 Ξενοδοχείο Μεγάλη Βρετανία, Αθήνα Εισαγωγή aέλεγχος εσωτερικού και εξωτερικού φωτισµού aενδείξεις aσενάρια aτηλεχειρισµοί IR 29

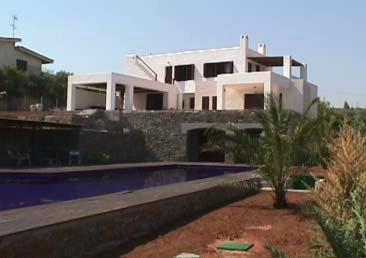

30 Κατοικία στην Χαλκίδα Οχαλκός στις έξυπνες ηλεκτρικές εγκαταστάσεις εισαγωγή aέλεγχος εσωτερικού & εξωτερικού φωτισµού aέλεγχος Θέρµανσης aέλεγχος κατάστασης ανοιγµάτων aενδείξεις aτηλεφωνικός τηλεχειρισµός aτηλεχειρισµοί IR aγκαραζόπορτα 30

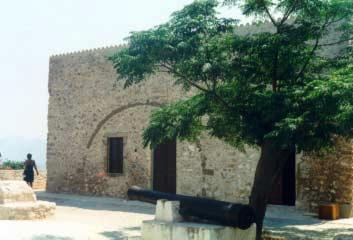

31 Μουσείο, Μονεµβασιά Οχαλκός στις έξυπνες ηλεκτρικές εγκαταστάσεις εισαγωγή aέλεγχος εσωτερικού & εξωτερικού φωτισµού aέλεγχος πριζών και φορτίων aενδείξεις aπυρανίχνευση aτηλεφωνικός τηλεχειρισµός 31

32 Συγκρότηµα παραδοσιακών κατοικιών στην Χίο Εισαγωγή aέλεγχος εσωτερικού φωτισµού aέλεγχος θέρµανσης & κλιµατισµού aέλεγχος εξωτερικού φωτισµού aενδείξεις aσενάρια 32

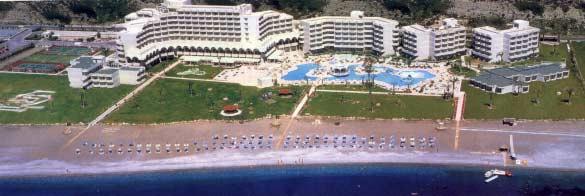

33 Ξενοδοχείο Rodos Paladium, Ρόδος Εισαγωγή aέλεγχος εσωτερικού & εξωτερικού φωτισµού aπαρακολούθηση κοινόχρηστων χώρων aενδείξεις aσενάρια 33

34 Συνεδριακό και ξενοδοχείο Kipriotis Vilage, Κως Εισαγωγή aέλεγχος εσωτερικού & εξωτερικού φωτισµού aπαρακολούθηση χώρων aενδείξεις aτηλεχειρισµοί IR 34

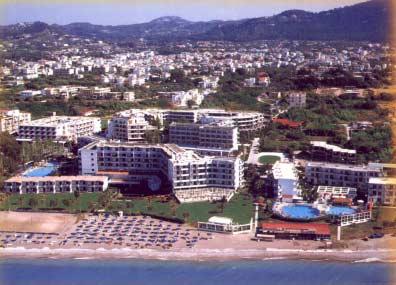

35 Ξενοδοχείο Sun Beach Resort Complex, Ρόδος Εισαγωγή aέλεγχος εσωτερικού & εξωτερικού φωτισµού aοπτικοποίηση λεβητοστάσιων, µηχανοστασίων aενδείξεις 35

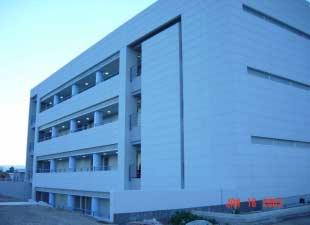

36 Πανεπιστήµιο Κύπρου, κτίρια 11, 12, 13 Εισαγωγή aέλεγχος φωτισµού αιθουσών, γραφείων, εξωτερικών χώρων aενδείξεις aσενάρια aκεντρικές λειτουργίες 36

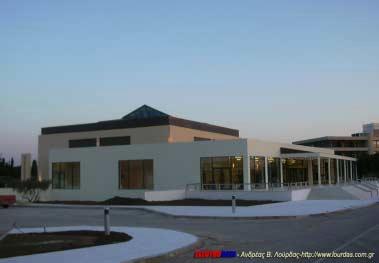

37 Συνεδριακό Κέντρο Θράκης στην Αλεξανδρούπολη εισαγωγή aελεγχος εσωτερικού και εξωτερικού φωτισµού aενδείξεις aρολά aσενάρια aτηλεχειρισµοί aκεντρικές λειτουργίες 37

38 εισαγωγή Να παρουσιάσουµε µια από τις που µπορεί να έχει µια έξυπνη ηλεκτρική εγκατάσταση: Τον έλεγχο από µακριά: Βέβαια θα µπορούσαµε και να την δούµε, όµως για εξοικονόµηση χρόνου, θα την ακούσουµε! Θα ελέγξουµε τηλεφωνικά µια έξυπνη εγκατάσταση στην Αθήνα από εδώ! Από την Καβάλα! 38

39 Τηλεφωνικός τηλεχειρισµός, ένα παράδειγµα εισαγωγή -εύκολος και φιλικός χειρισµός -πολλές -αµφίδροµη επικοινωνία Albanien FYROM Thessaloniki Griechenland Athen Bulgarien οκιµάστε στο κωδικός: 2000 Cypern 39

40 η τεχνική ΕΙΒ/ΚΝΧ στην Ελληνική αγορά Εισαγωγή Νέες για τους µηχανικούς, τους εµπόρους, τους ηλεκτρολόγους: 1. Νέα προϊόντα 2. Νέες υπηρεσίες 3. Νέα αγορά 4. Νέες συνεργασίες 5. Εκπαίδευση Έφθασε ο καιρός ο ηλεκτρολογικός κόσµος να µπορεί να προσφέρει όχι µόνο απλές εργασίες, αλλά και εξυπνάδα 40

41 Εισαγωγή Καιρός για έξυπνες ηλεκτρικές εγκαταστάσεις Με χαλκό & Siemens instabus 41

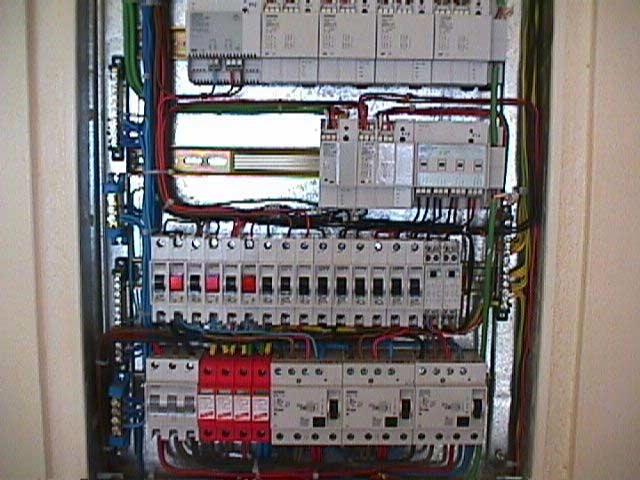

42 καιρός για καλύτερες ελληνικές ηλεκτρικές εγκαταστάσεις Εισαγωγή 42

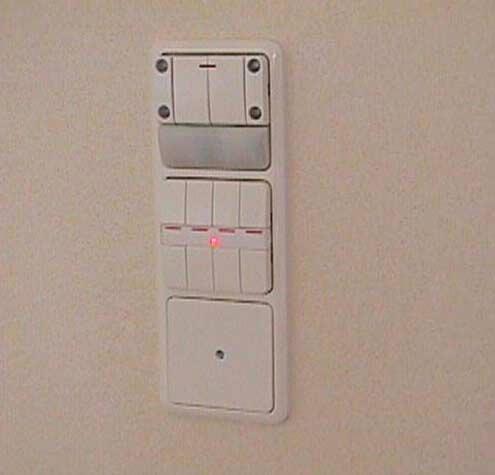

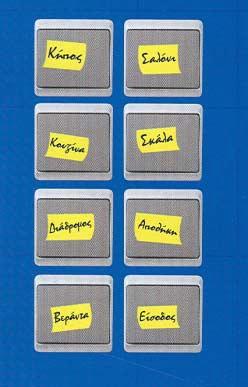

43 Εισαγωγή Οχαλκός στις έξυπνες ηλεκτρικές εγκαταστάσεις µπορούµε να κάνουµε καλύτερες ηλεκτρικές εγκαταστάσεις 43

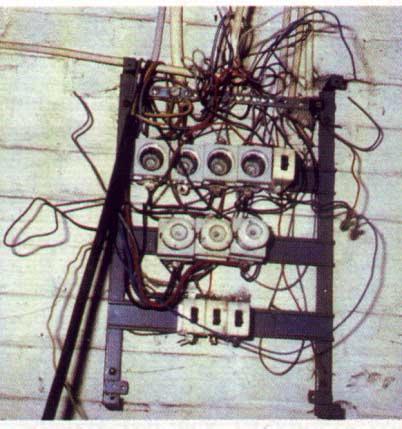

44 πρέπει να κάνουµε καλύτερες ελληνικές ηλεκτρικές εγκαταστάσεις Εισαγωγή Να πάψουµε να είµαστε πρωταθλητές στην κατανάλωση πολύπριζων και στις µπαλαντέζες! 44

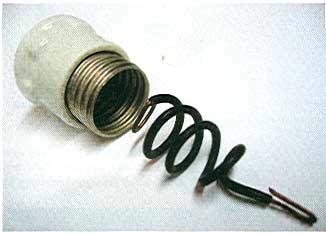

45 πρέπει να φροντίζουµε για ασφαλέστερες ελληνικές ηλεκτρικές εγκαταστάσεις Εισαγωγή ΌΧΙ σε επεµβάσεις στις ηλεκτρικές εγκαταστάσεις! ΆΜΕΣΗ αντικατάσταση των παλιών τριπολικών πριζών µε σούκο ΝΑΙ στην τοποθέτηση αντιηλεκτροπληξιακών διακοπτών σε όλες µας τις ηλεκτρικές εγκαταστάσεις 45

46 πρέπει να φροντίζουµε για ασφαλέστερες ελληνικές ηλεκτρικές εγκαταστάσεις Εισαγωγή Ηχρήση του ηλεκτρικού ρεύµατος χρειάζεται προσοχή... 46

47 εισαγωγή Με δρόµους χαλκού και την τεχνική Siemens instabus µπορούµε να δηµιουργούµε τα έξυπνα κτίρια του 21ου αιώνα 47

48 Στόχος µας, σκοπός µας: Οχαλκός στις έξυπνες ηλεκτρικές εγκαταστάσεις εισαγωγή Σίγουροι, ασφαλείς, ευχαριστηµένοι καταναλωτές Με καλύτερες, ασφαλέστερες, έξυπνες ελληνικές ηλεκτρικές εγκαταστάσεις 48

49 Σας ευχαριστούµε πολύ! εισαγωγή - Για την υποµονή και το ενδιαφέρον σας - Είµαστε στην διάθεση σας για ερωτήσεις Ελληνικό Ινστιτούτο Ανάπτυξης Χαλκού Siemens A.E. Τοµέας Βιοµηχανίας info@sarrisg.gr info@copper.org.gr 49

50 ο µπουφές µας περιµένει... Οχαλκός στις έξυπνες ηλεκτρικές εγκαταστάσεις Ελληνικό Ινστιτούτο Ανάπτυξης Χαλκού 50
