ΕΚΘΕΣΗ ΕΛΕΓΧΟΥ ΠΑΙΔΙΚΗΣ ΧΑΡΑΣ

Transcript

1 Τύπος Ελέγχου Αρχικός Περιοδικός Επανέλεγχος Πελάτης: ΔΗΜΟΣ ΑΡΓΙΘΕΑΣ Κατασκευαστής / Ιδιοκτήτης: SPOSRTS & PLAY / ΔΗΜΟΣ ΑΡΓΙΘΕΑΣ Αντικείμενο Ελέγχου: Έλεγχος συμμόρφωσης προς τις απαιτήσεις ασφαλείας των Προτύπων και της Νομοθεσίας Τοποθεσία Επιθεώρησης: ΑΡΓΥΡΙ Ημερομηνίες Επιθεώρησης: ΠΑΡΑΛΑΒΗ ΤΕΚΜΗΡΙΩΣΗΣ: / / Επιθεωρητές: Ν. ΓΕΩΡΓΙΟΥ Προηγούμενο πιστοποιητικό: - Νομοθεσία / Πρότυπα Αναφοράς : ΥΑ 28492/ΦΕΚ 931/Β/2009 ΥΑ 27934/ΦΕΚ 2029/Β/ ΤΑΥΤΟΠΟΙΗΣΗ ΕΞΟΠΛΙΣΜΟΥ / ΧΩΡΟΥ ΠΑΙΔΙΚΗΣ ΧΑΡΑΣ / ΔΡΑΣΤΗΡΙΟΤΗΤΑΣ: ΕΝ ΕΝ ΕΝ ΕΝ ΕΝ ΕΝ ΕΝ ΕΝ ΕΝ ΕΝ 1177 Η παιδική χαρά περικλείεται με μεταλλική περίφραξη και έχει μια είσοδο. Ο χώρος πτώσης του εξοπλισμού καλύπτεται με βότσαλο. Εντός του χώρου της παιδικής χαράς υπάρχει ο κάτωθι εξοπλισμός: Εξοπλισμός Κατασκευαστής Δάπεδο Πτώσης Ηλικιακή ομάδα ΤΑΛΑΝΤΕΥΟΜΕΝΟ - ΒΟΤΣΑΛΟ 1,5+ ετών ΚΟΥΝΙΑ Νο1 SPORTS & PLAY ΒΟΤΣΑΛΟ 1,5+ ετών ΤΡΑΜΠΑΛΕΣ SPORTS & PLAY ΒΟΤΣΑΛΟ 1,5+ ετών ΜΥΛΟΣ SPORTS & PLAY ΒΟΤΣΑΛΟ 3+ ετών ΟΡΙΖΟΝΤΙΑ ΚΛΙΜΑΚΑ SPORTS & PLAY ΒΟΤΣΑΛΟ 3+ ετών ΤΣΟΥΛΗΘΡΑ SPORTS & PLAY ΒΟΤΣΑΛΟ 3+ ετών ΚΟΥΝΙΑ Νο2 SPORTS & PLAY ΒΟΤΣΑΛΟ 3+ ετών ΣΥΜΠΕΡΑΣΜA: Ικανοποιούνται οι απαιτήσεις του άρθρου 2 της Υ.Α /ΦΕΚ 2029/Β/ (Υφιστάμενη ΠΧ) Ικανοποιούνται οι απαιτήσεις του άρθρου 4 της ΥΑ 28492/ΦΕΚ 931/Β/2009 όπως έχει τροποποιηθεί. (Νέα ΠΧ) Πρέπει να αρθούν τα Ευρήματα / Παρατηρήσεις του παραρτήματος Β της έκθεσης ελέγχου ώστε να εκδοθεί το Πιστοποιητικό Συμμόρφωσης. Απαιτείται : ΓΡΑΠΤΗ ΤΕΚΜΗΡΙΩΣΗ / ΕΠΑΝΕΛΕΓΧΟΣ ΠΑΡΑΤΗΡΗΣΕΙΣ: Ευρήματα - Παρατηρήσεις & Φωτογραφίες στα Συνημμένα Παραρτήματα Ο Επιθεωρητής Υπεύθυνος Πιστοποίησης Ν. ΓΕΩΡΓΙΟΥ Δ. ΓΟΥΡΝΑΚΗΣ QF(IND-32-01)-03, Rev04, Σελίδα 1 από 23

2 ΣΗΜΕΙΑ ΕΛΕΓΧΟΥ (Παράγραφος του ΕΝ : 2008) ΕΛΕΓΧΘΗΚΕ* 4.1 Υλικά Σχεδιασμός και κατασκευή - Γενικά Δομική Αρτιότητα Προσβασιμότητα ενηλίκων Προστασία από πτώση - Τύποι προστασίας Κουπαστές Προστατευτικές μπάρες Φράγματα Απαιτήσεις ολικής λαβής Απαιτήσεις μερικής λαβής Κατάσταση επιφανειών εξοπλισμού Κινητά μέρη Προστασία από παγίδευση - Γενικά, ανοίγματα Παγίδευση της κεφαλής και του λαιμού Παγίδευση του ρουχισμού / μαλλιών Παγίδευση του σώματος Παγίδευση κνήμης και του άκρου ποδιού Παγίδευση των δακτύλων Ελεύθερο ύψος πτώσης Προσδιορισμός ελεύθερου χώρου (παθητική κίνηση) Διαστάσεις της επιφάνειας πρόσκρουσης Διαστάσεις του χώρου πτώσης Προστασία από τραυματισμούς στον ελεύθερο χώρο Προστασία από τραυματισμούς στον χώρο πτώσης Προστασία από τραυματισμό στην επιφάνεια πρόσκρουσης Απρόσμενα εμπόδια Σκάλες αναρρίχησης Σκάλες Ράμπες Απόκρημνα στοιχεία δραστηριότητας Συνδέσεις Αναλώσιμα εξαρτήματα Σχοινιά στερεωμένα στο ένα άκρο Δ/Ε Σχοινιά στερεωμένα και στα δύο άκρα Δ/Ε Συρματόσχοινα Δ/Ε Συρματόσχοινα με επένδυση Δ/Ε Συνθετικά σχοινιά Δ/Ε Αλυσίδες Θεμελιώσεις Δ/Ε Βαριές αναρτημένοι δοκοί Δ/Ε 6 Πληροφορίες Κατασκευαστή 7 Σήμανση Ο ΕΠΙΘΕΩΡΗΤΗΣ (*) : ελέγχθηκε, Δ/Ε : Δεν εφαρμόζεται Ν. ΓΕΩΡΓΙΟΥ QF(IND-32-01)-03, Rev04, Σελίδα 2 από 23

3 ΠΑΡΑΡΤΗΜΑ Α: ΓΕΝΙΚΕΣ ΠΑΡΑΤΗΡΗΣΕΙΣ 1. Ο O.T.A είναι υπεύθυνος για την Παιδική Χαρά και πρέπει να εφαρμόζει πρόγραμμα συντήρησης και λειτουργίας της παιδικής χαράς όπως προβλέπεται στο ΕΝ σύμφωνα με την Υ.Α /ΦΕΚ 2029/Β/ Η Παιδική Χαρά δεν διαθέτει κατάλληλη πινακίδα εισόδου σύμφωνα με την Υ.Α /ΦΕΚ 2029/Β/ Εντός της Παιδική Χαράς υπάρχει αυτοφυής βλάστηση. Πρέπει να πραγματοποιηθεί καθαρισμός της αυτοφυούς βλάστησης της Παιδικής Χαράς. 4. Η επιφάνεια πρόσκρουσης των οργάνων της Παιδικής Χαράς καλύπτεται στο σύνολό της από βότσαλο. Διαπιστώθηκε πως το βότσαλο έχει αναμιχθεί με ποσότητα από πέτρες. Πρέπει να απομακρυνθούν οι πέτρες από την επιφάνεια πτώσης των οργάνων της Παιδικής Χαράς. 5. Η είσοδος των χρηστών της Παιδικής Χαράς πραγματοποιείται διά μέσω του χώρου πτώσης των οργάνων της τσουλήθρας και της τετραθέσιας κούνιας (παίδων). QF(IND-32-01)-03, Rev04, Σελίδα 3 από 23

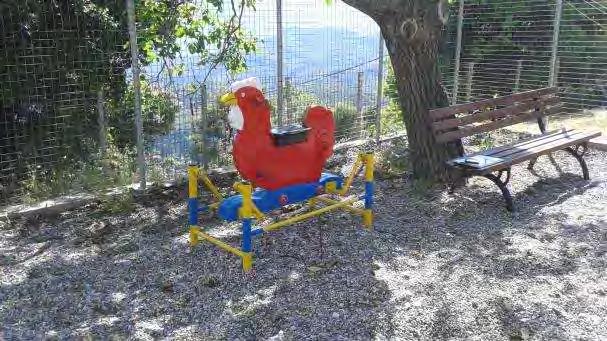

4 ΠΑΡΑΡΤΗΜΑ Β : ΕΞΟΠΛΙΣΜΟΣ ΠΑΙΔΙΚΗΣ ΧΑΡΑΣ Τύπος Οργάνου : ΤΑΛΑΝΤΕΥΟΜΕΝΟ Κατασκευαστής: - Μοντέλο / SN: -/- Ηλικίες / Αρ. Χρηστών: 1,5+ / 1 max Ύψος Πτώσης / Είδος Δαπέδου: 0,75m / Βότσαλο Εικόνα 1: Ταλαντευόμενο. ΠΑΡΑΤΗΡΗΣΕΙΣ: 1. Δεν έχει προσκομιστεί το πιστοποιητικό του εξοπλισμού. 2. Δεν έχει τοποθετηθεί κατάλληλη σήμανση στον εξοπλισμό. 3. Δεν έχει προσκομιστεί δοκιμή κοκκομετρίας του βότσαλου σύμφωνα με το πρότυπο ΕΝ Δεν επαρκεί το βάθος του βότσαλου στην επιφάνεια πτώσης του εξοπλισμού, δηλαδή 1,00m εκατέρωθεν του εξοπλισμού μετρούμενη από τις ακρότατες θέσεις του. Ως εκ τούτου πρέπει να προστεθεί βότσαλο (κοκκομετρίας 2-8mm) μέχρι τελικού βάθους 300mm. 5. Δεν επαρκεί ο χώρος πτώσης του εξοπλισμού προς το παγκάκι. Πρέπει εκατέρωθεν του εξοπλισμού να παρέχεται χώρος πτώσης που να εκτείνεται σε απόσταση τουλάχιστον 1,00m, μετρούμενη από τις ακρότατες θέσεις του εξοπλισμού. 6. Πρέπει να βελτιωθεί η στήριξη (μέσω σύσφιξης των κοχλιών συγκράτησης) του φορέα του οργάνου στην βάση του εξοπλισμού. 7. Από τον εξοπλισμό έχουν απομακρυνθεί τα καλύμματα των κοχλιών. Πρέπει να τοποθετηθούν νέα. QF(IND-32-01)-03, Rev04, Σελίδα 4 από 23

5 Τύπος Οργάνου : ΚΟΥΝΙΑ Νο1 Κατασκευαστής: SPORTS & PLAY Μοντέλο / SN: Τ287/- Ηλικίες / Αρ. Χρηστών: 1,5+ / 2 max Ύψος Πτώσης / Είδος Δαπέδου: 1,35m / Βότσαλο Εικόνα 2: Κούνια Νο1 (νηπίων). ΠΑΡΑΤΗΡΗΣΕΙΣ: 1. Δεν έχει προσκομιστεί το πιστοποιητικό του εξοπλισμού. 2. Δεν έχει προσκομιστεί δοκιμή κοκκομετρίας του βότσαλου σύμφωνα με το πρότυπο ΕΝ Δεν επαρκεί το βάθος του βότσαλου στην επιφάνεια πτώσης του εξοπλισμού δηλαδή 3,50m εκατέρωθεν του άξονα αιώρησης της κούνιας. Ως εκ τούτου πρέπει να προστεθεί βότσαλο (κοκκομετρίας 2-8mm) ή να πραγματοποιηθεί αναμόχλευση της υπάρχουσας ποσότητας μέχρι τελικού βάθους 300mm. 4. Πρέπει να βελτιωθεί η ανάρτηση των καθισμάτων της κούνιας (μέσω σύσφιξη των κρίκων συγκράτησης) στο σκελετό του οργάνου. 5. Ο χώρος πτώσης της κούνιας επικαλύπτεται με τον χώρο πτώσης της μίας τραμπάλας. QF(IND-32-01)-03, Rev04, Σελίδα 5 από 23

6 Τύπος Οργάνου : ΤΡΑΜΠΑΛΕΣ Κατασκευαστής: SPORTS & PLAY Μοντέλο / SN: Τ418/- Ηλικίες / Αρ. Χρηστών: 1,5+ / 4 max Ύψος Πτώσης / Είδος Δαπέδου: 1,20m / Βότσαλο Εικόνα 3: Τραμπάλες. ΠΑΡΑΤΗΡΗΣΕΙΣ: 1. Δεν έχει προσκομιστεί το πιστοποιητικό του εξοπλισμού. 2. Δεν έχει προσκομιστεί δοκιμή κοκκομετρίας του βότσαλου σύμφωνα με το πρότυπο ΕΝ Δεν επαρκεί το βάθος του βότσαλου στην επιφάνεια πτώσης του εξοπλισμού, δηλαδή 1,00m εκατέρωθεν του εξοπλισμού, μετρούμενη από τις ακρότατες θέσεις του. Πρέπει να προστεθεί βότσαλο (κοκκομετρίας 2-8mm) μέχρι τελικού βάθους 300mm. 4. Συστήνεται να πραγματοποιηθεί κατάλληλη αποκατάσταση (μέσω βαφής) των οξειδωμένων τμημάτων του εξοπλισμού. 5. Ο χώρος πτώσης του εξοπλισμού επικαλύπτεται με τον χώρο πτώσης της κούνιας. QF(IND-32-01)-03, Rev04, Σελίδα 6 από 23

7 Τύπος Οργάνου : ΜΥΛΟΣ Κατασκευαστής: SPORTS & PLAY Μοντέλο / SN: Τ304/- Ηλικίες / Αρ. Χρηστών: 3+ / - max Ύψος Πτώσης / Είδος Δαπέδου: 1,00m / Βότσαλο Εικόνα 4: Μύλος. ΠΑΡΑΤΗΡΗΣΕΙΣ: 1. Δεν έχει προσκομιστεί το πιστοποιητικό του εξοπλισμού. 2. Δεν έχει προσκομιστεί δοκιμή κοκκομετρίας του βότσαλου σύμφωνα με το πρότυπο ΕΝ Δεν επαρκεί το βάθος του βότσαλου στην επιφάνεια πτώσης του εξοπλισμού, δηλαδή 2,00m περιμετρικά του εξοπλισμού. Ως εκ τούτου πρέπει να προστεθεί βότσαλο (κοκκομετρίας 2-8mm) μέχρι τελικού βάθους 300mm. 4. Συστήνεται να πραγματοποιηθεί κατάλληλη αποκατάσταση (μέσω βαφής) των οξειδωμένων τμημάτων του εξοπλισμού. 5. Ο χώρος πτώσης του εξοπλισμού επικαλύπτεται με τον χώρο πτώσης της τσουλήθρας. Πρέπει η απόσταση μεταξύ των δύο οργάνων να είναι τουλάχιστον 4,00m. 6. Η απόσταση μεταξύ του εδάφους και της πλατφόρμας του μύλου είναι 190mm. Πρέπει η απόσταση μεταξύ εδάφους και πλατφόρμας να είναι από 60mm έως 110mm και τα πρώτα 500mm (στο κάτω μέρος) από την περίμετρο προς τον άξονα να είναι λεία. QF(IND-32-01)-03, Rev04, Σελίδα 7 από 23

8 Τύπος Οργάνου : ΟΡΙΖΟΝΤΙΑ ΚΛΙΜΑΚΑ Κατασκευαστής: SPORTS & PLAY Μοντέλο / SN: Τ487/- Ηλικίες / Αρ. Χρηστών: 3+ / - max Ύψος Πτώσης / Είδος Δαπέδου: 2,40m / Βότσαλο Εικόνα 5: Οριζόντια Κλίμακα. ΠΑΡΑΤΗΡΗΣΕΙΣ: 1. Δεν έχει προσκομιστεί το πιστοποιητικό του εξοπλισμού. 2. Δεν έχει προσκομιστεί δοκιμή κοκκομετρίας του βότσαλου σύμφωνα με το πρότυπο ΕΝ Δεν επαρκεί το βάθος του βότσαλου στην επιφάνεια πτώσης του εξοπλισμού, δηλαδή 2,10m εκατέρωθεν του εξοπλισμού. Ως εκ τούτου πρέπει να προστεθεί βότσαλο (κοκκομετρίας 2-8mm) μέχρι τελικού βάθους 400mm. 4. Συστήνεται να πραγματοποιηθεί κατάλληλη αποκατάσταση (μέσω βαφής) των οξειδωμένων τμημάτων του εξοπλισμού. 5. Δεν επαρκεί ο χώρος πτώσης του εξοπλισμού προς την πλευρά της περίφραξης. Πρέπει εκατέρωθεν του εξοπλισμού να παρέχεται χώρος πτώσης που να εκτείνεται σε απόσταση τουλάχιστον 2,10m. 6. Ο χώρος πτώσης του εξοπλισμού επικαλύπτεται με τον χώρο πτώσης της κούνιας Νο2. Πρέπει η απόσταση μεταξύ των δύο οργάνων να είναι τουλάχιστον 5,60m. QF(IND-32-01)-03, Rev04, Σελίδα 8 από 23

9 Τύπος Οργάνου : ΚΟΥΝΙΑ Νο2 Κατασκευαστής: SPORTS & PLAY Μοντέλο / SN: Τ258/- Ηλικίες / Αρ. Χρηστών: 3+ / 4 max Ύψος Πτώσης / Είδος Δαπέδου: 1,30m / Βότσαλο Εικόνα 6: Κούνια Νο2 (παίδων). ΠΑΡΑΤΗΡΗΣΕΙΣ: 1. Δεν έχει προσκομιστεί το πιστοποιητικό του εξοπλισμού. 2. Δεν έχει προσκομιστεί δοκιμή κοκκομετρίας του βότσαλου σύμφωνα με το πρότυπο ΕΝ Δεν επαρκεί το βάθος του βότσαλου στην επιφάνεια πτώσης του εξοπλισμού δηλαδή 3,50m εκατέρωθεν του άξονα αιώρησης της κούνιας. Ως εκ τούτου πρέπει να προστεθεί βότσαλο (κοκκομετρίας 2-8mm) μέχρι τελικού βάθους 300mm. 4. Δεν επαρκεί ο χώρος πτώσης της κούνιας προς την πλευρά της περίφραξης. Πρέπει εκατέρωθεν του άξονα αιώρησης της κούνιας να παρέχεται χώρος πτώσης που να εκτείνεται σε απόσταση τουλάχιστον 3,50m. 5. Ο χώρος πτώσης του εξοπλισμού επικαλύπτεται με τον χώρο πτώσης της οριζόντιας κλίμακας. Πρέπει η απόσταση μεταξύ των δύο οργάνων να είναι τουλάχιστον 5,60m. 6. Η είσοδος των χρηστών της Παιδικής Χαράς πραγματοποιείται δια μέσω του χώρου πτώσης της κούνιας. QF(IND-32-01)-03, Rev04, Σελίδα 9 από 23

10 Τύπος Οργάνου : ΤΣΟΥΛΗΘΡΑ Κατασκευαστής: SPORTS & PLAY Μοντέλο / SN: Τ324/- Ηλικίες / Αρ. Χρηστών: 3+ / 1 max Ύψος Πτώσης / Είδος Δαπέδου: 1,75m / Βότσαλο Εικόνα 7: Τσουλήθρα. ΠΑΡΑΤΗΡΗΣΕΙΣ: 1. Δεν έχει προσκομιστεί το πιστοποιητικό του εξοπλισμού. 2. Δεν έχει προσκομιστεί δοκιμή κοκκομετρίας του βότσαλου σύμφωνα με το πρότυπο ΕΝ Δεν επαρκεί ο χώρος πτώσης της τσουλήθρας προς το παγκάκι. Πρέπει εκατέρωθεν του εξοπλισμού να παρέχεται χώρος πτώσης που να εκτείνεται σε απόσταση τουλάχιστον 1,65m, 1,00m εκατέρωθεν της ζώνης εξόδου της τσουλήθρας και 2,00m πέραν της ζώνης εξόδου της τσουλήθρας. 4. Ο χώρος πτώσης του εξοπλισμού επικαλύπτεται με τον χώρο πτώσης του μύλου. Πρέπει η απόσταση μεταξύ των δύο οργάνων να είναι τουλάχιστον 4,00m. 5. Στην αριστερή πλευρά της ζώνης εισόδου δημιουργούνται διάκενα στα οποία σχηματίζονται σημεία παγίδευσης ρουχισμού των χρηστών. 6. Συστήνεται να πραγματοποιηθεί κατάλληλη αποκατάσταση (μέσω βαφής) των οξειδωμένων τμημάτων του εξοπλισμού. 7. Η είσοδος των χρηστών της Παιδικής Χαράς πραγματοποιείται δια μέσω του χώρου πτώσης της τσουλήθρας. QF(IND-32-01)-03, Rev04, Σελίδα 10 από 23

11 ΠΑΡΑΡΤΗΜΑ Γ : ΦΩΤΟΓΡΑΦΙΕΣ ΕΠΙΘΕΩΡΗΣΗΣ Εικόνα 8: Γενική άποψη της Παιδικής Χαράς 1. Εικόνα 9: Γενική άποψη της Παιδικής Χαράς - 2. QF(IND-32-01)-03, Rev04, Σελίδα 11 από 23

12 Εικόνα 10: Πέτρες στο βότσαλο με το οποίο καλύπτεται η επιφάνεια πτώσης των οργάνων της Παιδικής Χαράς. Εικόνα 11: Ανεπαρκής χώρος πτώσης ταλαντευόμενου. QF(IND-32-01)-03, Rev04, Σελίδα 12 από 23

13 Εικόνα 12: Ξυλεία ταλαντευόμενου. Εικόνα 13: Καλύμματα κοχλιών που έχουν απομακρυνθεί από το ταλαντευόμενο. QF(IND-32-01)-03, Rev04, Σελίδα 13 από 23

14 Εικόνα 14: Σήμανση κούνιας Νο1 (νηπίων). Εικόνα 15: Σήμανση καθισμάτων λίκνου στην κούνια Νο2. QF(IND-32-01)-03, Rev04, Σελίδα 14 από 23

15 Εικόνα 16: Ανάρτηση καθισμάτων κούνιας Νο1 στον σκελετό της κούνιας. Εικόνα 17: Σήμανση στις τραμπάλες. QF(IND-32-01)-03, Rev04, Σελίδα 15 από 23

16 Εικόνα 18: Βάθος βότσαλου στην επιφάνεια πτώσης στις τραμπάλας. Διακρίνεται επίσης και τμήμα της μεταλλικής χειρολαβής που έχει οξειδωθεί. Εικόνα 19: Επικάλυψη χώρων πτώσης κούνιας Νο1 και της μιας τραμπάλας. QF(IND-32-01)-03, Rev04, Σελίδα 16 από 23

17 Εικόνα 20: Σήμανση μύλου. Εικόνα 21: Βάθος βότσαλου στην επιφάνεια πτώσης του μύλου. QF(IND-32-01)-03, Rev04, Σελίδα 17 από 23

18 Εικόνα 22: Σήμανση οριζόντιας κλίμακας. Εικόνα 23: Απόσταση οριζόντιας κλίμακας από την περίφραξη. QF(IND-32-01)-03, Rev04, Σελίδα 18 από 23

19 Εικόνα 24: Μέτρηση βάθους βότσαλου στην επιφάνεια πρόσκρουσης της οριζόντιας κλίμακας. QF(IND-32-01)-03, Rev04, Σελίδα 19 από 23

20 Εικόνα 25: Τμήματα της οριζόντιας κλίμακας που έχουν οξειδωθεί. Εικόνα 26: Σήμανση κούνιας Νο2. QF(IND-32-01)-03, Rev04, Σελίδα 20 από 23

21 Εικόνα 27: Σήμανση καθισμάτων κούνιας Νο2. Εικόνα 28: Βάθος βότσαλου στην επιφάνεια πρόσκρουσης στην κούνια Νο2. QF(IND-32-01)-03, Rev04, Σελίδα 21 από 23

22 Εικόνα 29: Είσοδος της Παιδικής Χαράς σε σχέση με τους χώρους πτώσης των οργάνων της τσουλήθρας και της τετραθέσιας κούνιας (παίδων). Εικόνα 30: Σήμανση τσουλήθρας. QF(IND-32-01)-03, Rev04, Σελίδα 22 από 23

23 Εικόνα 31: Παγίδευση ρουχισμού στην αριστερή πλευρά της ζώνης εισόδου στην τσουλήθρα. Εικόνα 32: Οξείδωση τμημάτων στην σκάλας της τσουλήθρας. QF(IND-32-01)-03, Rev04, Σελίδα 23 από 23
