1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΔΡΑΜΑΣ ΔΗΜΟΣ ΚΑΤΩ ΝΕΥΡΟΚΟΠΙΟΥ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ «Προμήθεια και τοποθέτηση οργάνων, δαπέδων ασφαλείας και λοιπού εξοπλισμού για την αναβάθμιση παιδικών χαρών του» ΜΕΛΕΤΗ 15/2015 ΚΑΤΩ ΝΕΥΡΟΚΟΠΙ ΜΑΡΤΙΟΣ 2015

2 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ... 3 π.χ. οικισμού Βώλακα... 7 π.χ. περιοχής εργατικών κατοικιών, Κάτω Νευροκοπίου π.χ. οδού Βενιζέλου, Κάτω Νευροκοπίου π.χ. οικισμού Περιθωρίου π.χ. οικισμού Οχυρού π.χ. οικισμού Κάτω Βροντού ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ Συνολικός Ενδεικτικός Προϋπολογισμός ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Α.1. Πινακίδα εισόδου Α.2. Πόρτα εισόδου Α.3. Ξύλινη περίφραξη (ύψους 110 εκ.) Α.4. Μεταλλική περίφραξη (ύψους 110 εκ.) Α.5. Κάδος ανακύκλωσης Α.6. Κάδος απορριμμάτων Α.7. Επιστύλια φωτιστικά σώματα τύπου Led Α.8. Σύνθετο όργανο παιχνιδιού βυθός Α.9. Σύνθετο όργανο παιχνιδιού με τούνελ Α.10. Σύνθετο όργανο παιχνιδιού περιστροφική τσουλήθρα Α.11. Ταλαντευόμενο (ελατήριο παπάκι) Α.12. Κάθισμα κούνιας παίδωνμε αλυσίδες και κουζινέτα Α.13. Κάθισμα κούνιας νηπίων με αλυσίδες και κουζινέτα Α.14 Ξύλινο όργανο παιχνιδιού νηπίων Α.15Μύλος τύπου Α

3 Α.16. Βρύση μαντεμένια Α.17. Τραμπάλα ξύλινη παιδιών 4 θέσεων Α.18. Τραμπάλα μεταλλική νηπίων Α.19 Τσουλήθρα Α.20. Κούνια 2 θέσεων μεταλλική παίδων Α.21. Κούνια2 θέσεων ξύλινη νηπίων Α.22. Κούνια2 θέσεων ξύλινη παίδων Α.23. Ξύλινος τραπεζοπάγκος με παγκάκια Α.24. Παγκάκι απλό Α.25. Δάπεδο ασφαλείας - πλάκες (0.5x 0.5 x 0.04) Α.26. Προμήθεια διαβαθμισμένων χολικών (βότσαλα) ποταμού, διαμέτρου 2-8 mm Α.27. Γενικές εργασίες Α.28. Εργασίες συντήρησης

4 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΔΡΑΜΑΣ ΔΗΜΟΣ ΚΑΤΩ ΝΕΥΡΟΚΟΠΙΟΥ Δ/νση Τεχνικών Υπηρεσιών Αρ. Μελέτης: 15/2015 Έργο:Προμήθεια και τοποθέτηση οργάνων, δαπέδων ασφαλείας και λοιπού εξοπλισμού για την αναβάθμιση παιδικών χαρών του ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ Γενικά, η παρούσα μελέτη συντάσσεται και αναφέρεται στις δαπάνες προμήθειας και τοποθέτησης οργάνων, δαπέδων ασφαλείας και λοιπού εξοπλισμού για την αναβάθμιση παιδικών χαρών του. Επίσης περιλαμβάνονται και οι δαπάνες του συνόλου των απαραίτητων εργασιών για την πλήρη εγκατάσταση των δαπέδων και των υπό προμήθεια ειδών, καθώς και όλες οι απαιτούμενες εργασίες που προβλέπονται ώστε οι χώροι που φιλοξενούν τις παιδικές χαρές, μετά από την αποπεράτωση των περιγραφόμενων εργασιών, να τηρούν τους ισχύοντες κανονισμούς ασφαλείας. Η προμήθεια των ειδών προβλέπεται να γίνει στα πλαίσια της πράξηςμε τίτλο «Προμήθεια και τοποθέτηση οργάνων, δαπέδων ασφαλείας και λοιπού εξοπλισμού για την αναβάθμιση παιδικών χαρών του» του Δήμου Κάτω Νευροκοπίου, Νομού Δράμας, η οποία αφορά την προμήθεια και τις εργασίες που αναφέρθηκαν παραπάνω και θα λάβουν χώρα σε έξι επιμέρους οικόπεδα σε διάφορους οικισμούς του. Τα οικόπεδα τα οποία διαμορφώνονται βάσει της παρούσας μελέτης είναι οριοθετημένοι δημόσιοι υπαίθριοι χώροι. Οι χώροι διαμορφώνονται με βάση συγκεκριμένες προδιαγραφές, έτσι ώστε να εξασφαλίζεται η δυνατότητα πρόσβασης και ενασχόλησης των ΑΜΕΑ. Για τον σχεδιασμό της προσβασιμότητας ατόμων με αναπηρία ακολουθούνται οι Οδηγίες Σχεδιασμού «Σχεδιάζοντας για όλους» του Γραφείου Μελετών για ΑμεΑ του ΥΠΕΧΩΔΕ. Ο σχεδιασμός και η οργάνωση των πάρκων και της πρόσβασης σε αυτό συμμορφώνονται βάσει της εγκυκλίου του ΥΠΕΧΩΔΕ «Πρόγραμμα Προσβασιμότητας στους Δήμους» και της απόφασης του Υπουργού ΠΕ.ΧΩ.ΔΕ. με αριθ. οικ / «Ειδικές ρυθμίσεις για την εξυπηρέτηση ΑΜΕΑ σε κοινόχρηστους χώρους των οικισμών που προορίζονται για την κυκλοφορία πεζών», (ΦΕΚ Β /18/ ). Επίσης, η μελέτη αυτή έχει συνταχθεί βάσει της Υ.Α /2009, ΦΕΚ Β 931 όπου καθορίζονται οι προϋποθέσεις και οι τεχνικές προδιαγραφές, καθώς και κάθε άλλη αναγκαία λεπτομέρεια, για την κατασκευή και λειτουργία των παιδικών χαρών Δήμων και Κοινοτήτων, ούτως ώστε οι νέες παιδικές χαρές να χαίρουν πιστοποίησης του Υπουργείου Εσωτερικών. 3

5 Βασικός στόχος των παρεμβάσεων που προτείνονται στα πλαίσια της παρούσας μελέτης είναι η αναβάθμιση και η λειτουργική αποκατάσταση των χώρων αυτών, μέσω της αντικατάστασης του υπάρχοντος εξοπλισμού (παιχνίδια, καθιστικά, κάδοι απορριμάτων κ.λ.π.) αλλά και της τοποθέτησης νέου, σύμωνα με τις προϋποθέσεις και τις προδιαγραφές που έχει ορίσει το Υπουργείο Εσωτερικών. Συνοπτικά η προμήθεια, όπως προαναφέρθηκε, αφορά έξι (6) κοινόχρηστους χώρους του που είναι οι εξής: 1. Παιδική χαρά που βρίσκεται στον οικισμό Βώλακα, συνολικής έκτασης περίπου 144,45 τ.μ. 2. Παιδική χαρά που βρίσκεται στην περιοχή των εργατικών κατοικιών του Κάτω Νευροκοπίου, συνολικής έκτασης 203,17 τ.μ. 3. Παιδική χαρά που βρίσκεται επί της οδού Βενιζέλου στην πόλη του Κάτω Νευροκοπίου, συνολικής έκτασηςπερίπου 560,00 τ.μ. 4. Παιδική χαρά που βρίσκεται στον οικισμό Περιθωρίου, συνολικής έκτασης περίπου 532,00 τ.μ. 5. Παιδική χαρά που βρίσκεται στον οικισμόοχυρού, συνολικής έκτασης περίπου 276,50 τ.μ. 6. Παιδική χαρά που βρίσκεται στον οικισμό Κάτω Βροντού, συνολικής έκτασης περίπου 192,50 τ.μ. ΥΦΙΣΤΑΜΕΝΗ ΚΑΤΑΣΤΑΣΗ Οι υφιστάμενες παιδικές χαρές του είναι εγκατεστημένες σε κοινόχρηστούς χώρους και παρά το γεγονός ότι λειτουργούν κανονικά, δεν πληρούν τις προαναφερόμενες προδιαγραφές ασφαλείας προκειμένου να είναι σε θέση να πιστοποιηθούν σύμφωνα με τις απαιτήσεις των ευρωπαϊκών προτύπων ασφαλείας ΕΝ1176:2008 και ΕΝ 1177:2008 και την Υπουργική Απόφαση 28492/ (ΦΕΚ Β 931/ ), όπως ισχύει. Τα σημαντικότερα προβλήματα αφορούν τον υφιστάμενο εξοπλισμό, ο οποίος είναι παλαιός, παρουσιάζει λειτουργικά προβλήματα (κυρίως λόγω της λανθασμένης τοποθέτησής του η οποία δεν ικανοποιεί τις απαιτούμενες αποστάσεις ασφαλείας) της κακής ή και λανθασμένης χρήσης αυτού, αλλά και των βανδαλισμών που έχουν υποστεί τα τελευταία χρόνια τα όργανα και ο αστικός εξοπλισμός. Σύμφωνα με όλα τα παραπάνω, προκύπτει η ανάγκη αποξήλωσης της πλειοψηφίας του υφιστάμενου παλαιού εξοπλισμού και η τοποθέτηση σε όλους τους χώρους νέου ασφαλούς πιστοποιημένου εξοπλισμού, καθώς και η απαραίτητη συντήρηση του εξοπλισμού που δεν κρίνεται απαραίτητη η απομάκρυνσή του από τους χώρους. Ο Δήμος Κάτω Νευροκοπίου, με την 359/ Απόφαση του Δ.Σ., αποφάσισε την 4

6 διακοπή της λειτουργίας σε όλες τις παιδικές χαρές - υπαίθριες εγκαταστάσεις, που προορίζονται για την ψυχαγωγία ανηλίκων, χωρίς την επίβλεψη προσωπικού του Δήμου. Στα πλαίσια αυτής της απόφασης ολοκληρώθηκε η αποξήλωση σχεδόν του συνόλου του εξοπλισμού από τους παραπάνω χώρους. Η παρούσα συντάχθηκε στα πλαίσια της ανακατασκευής έξι υφιστάμενων παιδικών χαρών, στις οποίες συμπεριλαμβάνεται εξοπλισμός που συντηρείται και παρουσιάζεται παρακάτω. ΠΡΟΤΕΙΝΟΜΕΝΗ ΔΙΑΜΟΡΦΩΣΗ Ο σχεδιασμός της παιδικής χαράς έλαβε υπόψη την κάτοψη του χώρου, τις προδιαγραφές ΕΛΟΤ ΕΝ 1176 που αφορούν τον ασφαλή σχεδιασμό και κατασκευή Παιδικών Χαρών, καθώς και την Υπουργική Απόφαση 28492/ βάσει της οποίας είναι πλέον απαραίτητη η έκδοση άδειας λειτουργίας Παιδικών Χαρών για την εξασφάλιση συνθηκών ασφαλείας και πρόσβασης στους χώρους παιδικής αναψυχής. Στην απόφαση αυτή καθορίζονται οι προϋποθέσεις και οι τεχνικές προδιαγραφές για την κατασκευή και λειτουργία των Παιδικών Χαρών των Δήμων και Κοινοτήτων. Ο έλεγχος της ασφάλειας του εξοπλισμού παιχνιδότοπων διενεργείται με βάση την σειρά των υιοθετημένων και στην Ελλάδα Ευρωπαϊκών προτύπων της CEN (Ευρωπαϊκή Επιτροπή Τυποποίησης), ΕΝ 1176 (μέρη 1 έως 7) και ΕΝ Τα πρότυπα καθορίζουν τις προδιαγραφές ασφαλείας που πρέπει να πληρούνται καθώς και τις απαιτήσεις για την εγκατάσταση, την διευθέτηση του χώρου, τον έλεγχο, την συντήρηση και την λειτουργία των παιχνιδότοπων. Προτείνεται λοιπόν αφενός ο σχεδιασμός της Παιδικής Χαράς να γίνει βάσει των προϋποθέσεων που ισχύουν για την πιστοποίησή της και αφετέρου η κατάλληλη σχεδίαση της Παιδικής Χαράς να έχει ως στόχο την βέλτιστη σωματική και πνευματική ανάπτυξη των παιδιών διαφορετικών ηλικιακών ομάδων και διαφορετικών κινητικών ικανοτήτων, την κοινωνικοποίησή τους, αλλά και την δημιουργία ενός ευχάριστου χώρου αναμονής και ξεκούρασης για τους ενήλικες συνοδούς. Παρακάτω αναφέρονται γενικά στοιχεία, η σημερινή υφιστάμενη κατάσταση, καθώς και οι γενικές εργασίες διαμόρφωσης, οι αναγκαίες εργασίες συντήρησης, προμήθειας και πλήρης εγκατάστασης οργάνων. Όπου αναφέρονται «Εργασίες Συντήρησης» περιλαμβάνουν κάθε εργασία επισκευής, γενικότερης συντήρησης, απεγκατάστασης, μεταφοράς και επανατοποθέτησης οργάνων, καθώς και διαμόρφωσης χώρων, μαζί με την αξία των αναγκαίων ανταλλακτικών και μικροϋλικών και κάθε άλλης εργασίας μετά της προμήθειας των αναγκαίων υλικών, ώστε με την περάτωσή τους να πληρούνται οι προϋποθέσεις πιστοποίησης των παιδικών χαρών. Όπου αναφέρονται «Γενικές Εργασίες» στον κατά περίπτωση χώρο εργασιών περιλαμβάνουν κάθε εργασία κοπής, απομάκρυνσης και μεταφοράς των οργάνων και του εξοπλισμού που δεν τηρεί τις προδιαγραφές, το κλάδεμα των κλαδιών των δέντρων που σύμφωνα με τον έλεγχο εγκυμωνούν κινδύνους, την ανακατασκευή κρασπέδων από σκυρόδεμα σε σημεία που έχουν καταστραφεί τα υφιστάμενα, την πλήρη διαμόρφωση του 5

7 εδάφους (εκσκαφές σε σημεία που χρειάζεται, απομάκρυνση χωματουργικών, συμπύκνωση εδάφους) και την προετοιμασία αυτού για την εγκατάσταση των δαπέδων που προμηθεύονται, τις απαραίτητες υποβάσεις (οπλισμένο σκυρόδεμα, χαλίκι, τσιμεντοκονία) που απαιτεί το κάθε δάπεδο (σύμφωνα με τις οδηγίες του προμηθευτή) που προμηθεύεται και κάθε άλλη εργασία μετά της προμήθειας των αναγκαίων υλικών, ώστε με την περάτωσή τους να πληρούνται οι προϋποθέσεις πιστοποίησης των παιδικών χαρών. 6

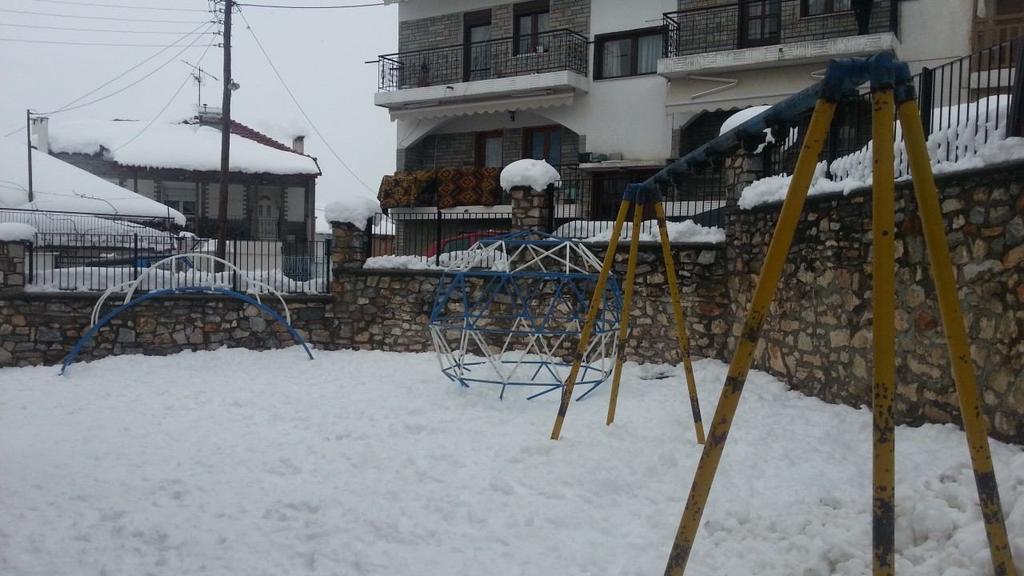

8 π.χ. οικισμού Βώλακα Το οικόπεδο που φιλοξενεί την παιδική χαρά στον οικισμό του Βώλακα και προβλέπεται να αναβαθμιστεί στα πλαίσια της παρούσας Μελέτης βρίσκεται στο εσωτερικό του οικισμού και συγκεκριμένα αφορά το προαύλιο του ιδρύματος "Σπίτι του παιδιού". Το συνολικό εμβαδό του χώρου στην υφιστάμενη κατάσταση ανέρχεται στα 344,11 τ.μ.. Παρακάτω επισυνάπτονται ενδεικτικές φωτογραφίες που απεικονίζουν την υφιστάμενη κατάσταση της παιδικής χαράς και αποδεικνύουν την ακαταλληλότητα των οργάνωνεξοπλισμού ειδικότερα. Εικόνα 1:Εσωτερική όψη π.χ. οικισμού Βώλακα 1 (πριν την αποξήλωση του ακατάλληλου εξοπλισμού) 7

9 Εικόνα 2:Εσωτερική όψη π.χ. οικισμού Βώλακα2 (πριν την αποξήλωση του ακατάλληλου εξοπλισμού) Εικόνα 3:Εσωτερική όψη π.χ. οικισμού Βώλακα3 (πριν την αποξήλωση του ακατάλληλου εξοπλισμού) Έπειτα της επιτόπου αυτοψίας του χώρου και με κριτίριο τους ισχύοντες κανονισμούς που θα τηρηθούν κατά την διαδικασίας της πιστοποίησης, συνοψίζονται οι απαραίτητες ενέργειες και εργασίες που προτείνονται να ρθούν σε πέρας στα πλαίσια της παρούσας μελέτης και αφορούν την παιδική χαρά του οικισμού Βώλακα. Στον παρακάτω πίνακα παρουσιάζονται όλες οι απαραίτητες εργασίες - προμήθειες - συντηρήσεις που προτείνονται, ώστε η παιδική χαρά να αποτελέσει έναν ασφαλή και λειτουργικό χώρο. 8

10 π.χ. Οικισμού Βωλακα ΑΠΟΤΕΛΕΣΜΑ ΕΛΕΓΧΟΥ Α/Α Είδος Προτεινόμενες ενέργειες Υπάρχον εξοπλισμός Το σύνολο των ακατάλληλων οργάνων και εξοπλισμού, έχει αποξηλωθεί από συνεργείο του Δήμου Κ. Νευροκοπίου, στα πλαίσια της υπ' αρ. 359/ Απόφασης του Δ.Σ. 1 Περιβάλλων χώρος Γενικές εργασίες Υπο Προμήθεια είδη Α/Α Είδος Μονάδες 1 Πινακίδα εισόδου 1,00 τεμ. 2 Πόρτα εισόδου 1,00 τεμ. 3 Μεταλλική περίφραξη (ύψους 110 εκ.) 5,00 μ. 4 Κούνια 2 θέσεων ξύλινη παίδων 1,00 τεμ. 5 Τραμπάλα ξυλινη 4πλη 1,00 τεμ. 6 Ταλαντευόμενο (ελατήριο παπάκι) 1,00 τεμ. 7 Μύλος τύπου Α 1,00 τεμ. 8 Κάδος απορριμμάτων 3,00 τεμ. 9 Επιστύλια φωτιστικά σώματα τύπου Led 3,00 τεμ. 10 Καθιστικό παγκάκι ξύλινο 4,00 τεμ. 11 Προμήθεια διαβαθμισμένων χαλίκων (βότσαλα) ποταμού, διαμέτρου 2-8 mm 144,50 τ.μ. Στην συνέχεια αναλύονται οι επιμέρους "Γενικές εργασίες" και οι επιμέρους "Εργασίες Συντήρησης" που πρόκειται να εκπονηθούν και αφορούν την περίπτωση της παιδικής χαράς του οικισμού Βώλακα, οι δαπάνες των οποίων προϋπολογίζονται στα πλαίσια της παρούσας Μελέτης. Γενικές εργασίες Στην παρούσα κατάσταση παρατηρείται οτι από την μία πλευρά του κτιρίου, υπάρχει είσοδος προς τον χώρο της παιδικής χαράς, ενώ από την άλλη όχι. Προτείνεται η οριοθέτηση του χώρου της παιδικής χαράς με την εγκατάσταση μεταλλικής περίφραξης ύψους 1,10 μ. Η μεταλλική περίφραξη θα τοποθετηθεί και θα πακτωθεί πάνω σε κρασπεδάκι συνολικού ύψους 0,40 μ. και πλάτους 0,10 μ. Το κρασπεδάκι θα κατασκευαστεί από ελαφρώς οπλισμένο σκυρόδεμα τύπου C12/16. Επίσης στην πλευρά που θα εγκατασταθεί η περίφραξη προβλέπεται και η εγκατάσταση πόρτας εισόδου. 9

11 Επίσης προβλέπεται η αποξήλωση και απομάκρυνση τυχόν υλικών ή εξοπλισμού που έχουν παραμείνει στον χώρο. Μετά την τυχόν απομάκρυνση εξοπλισμού οι τρύπες στο έδαφος απο τις βάσεις θα καλυφθούν με τον πλέον κατάλληλο τρόπο έτσι ώστε να μην εγκυμονούν κινδύνους για τους χρήστες. Στις δαπάνες των γενικών εργασιών, και στα πλαίσια της εν λόγω προμήθειας οργάνων, περιλαμβάνεται επίσης η κατασκευή κατάλληλης θεμελίωσης, από οπλισμένο σκυρόδεμα ποιότητας C16/20 (συμπεριλαμβανομένων των υλικών μικροϋλικών όπως οπλισμοί, ξυλότυποι, κλπ), προκειμένου να εξασφαλιστεί η στατικότατα του οργάνου και η ασφάλεια των παιδιών, σύμφωνα με τις οδηγίες και την τεκμηρίωση του κατασκευαστή, καθώς και με την σύμφωνη γνώμη της Τεχνικής Υπηρεσίας του Δήμου. Πραγματοποιείται από τον προμηθευτή, η κατασκευή όλων των βάσεων όλων των στύλων ή σωλήνων έδρασης των οργάνων, εξοπλισμών & πινακίδων σήμανσης σε ειδικά θεμέλια από σκυρόδεμα τουλάχιστον 30Χ20Χ20 cm σύμφωνα με το ΕΝ ή μεγαλύτερα αν έτσι ορίζεται στην τεχνική περιγραφή εκάστου οργάνου. Η κατασκευή της απαραίτητης θεμελίωσης για την στερέωση των οργάνων θα γίνει ανεξαρτήτως της επιφάνειας έδρασης: μπετόν, χώμα, άμμος, ή ελαστικό δάπεδο. Έπειτα των εκάστοτε εργασιών απαιτείται καθαρισμός και απομάκρυνση των μπαζών από τον χώρο τοποθέτησης εκάστου οργάνου την ίδια ημέρα. Συμπεριλαμβάνονται επίσης οι απαιτούμενες εκσκαφές και επιχώσεις, μορφώσεις και καθαιρέσεις σε σημεία που κρίνεται απαραίτητο, καθώς και η φορτοεκφόρτωση και μεταφορά των επιχώσεων για την γενική διαμόρφωση του χώρου και την επιμέλεια αυτού, με σκοπό να υποδεχθεί το χαλίκι το οποίο θα αποτελεί την τελική στρώση. Τέλος, όπως προαναφέρθηκε προβλέπεται η εγκατάσταση φωτιστικών σωμάτων τύπου Led ισχύος 90 Wγια τον φωτισμό των χώρων της παιδικής χαράς. Στις δαπάνες που υπολογίζονται στα πλαίσια των "Γενικών Εργασιών" συνυπολογίζονται, εκτός από την τοποθέτηση των φωτιστικών και το συνολικό δίκτυο ηλεκτροδότησης που θα εγκατασταθεί στο χώρο για την τροφοδοσία αυτών, καθώς και όλες οι απαραίτητες εργασίες για την σύνδεση του δικτύου με το δίκτυο της ΔΕΗ. Το δίκτυο ηλεκτροδότησης περιλαμβάνει την ηλεκτρική εγκατάσταση φωτισμού και ρευματοδότησης της παιδικής χαράς και πρόκειται να εγκατασταθεί σύμφωνα με το Ελληνικό Πρότυπο ΕΛΟΤ ΗD 384 "Απαιτήσεις για ηλεκτρικές εγκαταστάσεις" και τις απαιτήσεις της Δ.Ε.Η. Τα καλώδια που θα χρησιμοποιηθούν προτείνεται να είναι τριπολικά τύπου J1VV-R, και να βρίσκονται τοποθετημένα σε σωλήνες PVC διατομής 63 mm, καθώς και να είναι εγκιβωτισμένα με άμμο σε χάνδακες με πλάτος 0,40 μ. και σε βάθος από το ύψος του εδάφους, κατάλληλο ώστε να τηρούνται οι κανόνες ασφαλείας. Εργασίες Συντήρησης Στα πλαίσια των Εργασιών Συντήρησης και στην δαπάνη αυτών συμπεριλαμβάνεται η Πιστοποίηση της παιδικής χαράς που βρίσκεται στον οικισμό του Βώλακα και που αναλύθηκε παραπάνω. 10

12 Ο χώρος της παιδικής χαράς θα πρέπει να παραδοθεί με πιστοποιητικό καταλληλότητας και συμμόρφωσης με τα πρότυπα ΕΛΟΤ ΕΝ 1176 (ΕΝ 1176), ΕΛΟΤ ΕΝ , ΕΛΟΤ ΕΝ 1177 (ΕΝ 1177) και ΕΛΟΤ ΕΝ 71-3 ως προς τα όργανα, τις κατασκευές και τα υλικά του, τα δάπεδα ασφαλείας και την εγκατάσταση του εξοπλισμού, από διαπιστευμένο φορέα πιστοποίησης για τον σκοπό αυτό. 11

13 π.χ. περιοχής εργατικών κατοικιών, Κάτω Νευροκοπίου Η παιδική χαρά που βρίσκεται στην περιοχή των εργατικών κατοικιών στο Κάτω Νευροκόπι και προβλέπεται να αναβαθμιστεί έπειτα από το πέρας των εργασιών της παρούσας Μελέτης βρίσκεται στο Νοτιοανατολικό άκρο της πόλης, παράπλευρα της Εθνικής οδού Δράμας - Κάτω Νευροκοπίου και η ακριβής θέσητου οικοπέδου παρουσιάζεται στην παρακάτω αεροφωτογραφία. Το συνολικό εμβαδό του χώρου στην υφιστάμενη κατάστασή του ανέρχεται στα 289,50 τ.μ. περίπου. Εικόνα 4: Αεροφωτογραφία οικισμού Κάτω Νευροκοπίου, π.χ. εργατικών κατοικιών. Παρακάτω επισυνάπτονται ενδεικτικές φωτογραφίες που απεικονίζουν την υφιστάμενη κατάσταση της παιδικής χαράς και αποδεικνύουν την ακαταλληλότητα των οργάνων ειδικότερα. 12

14 Εικόνα 5:Εσωτερική όψη π.χ.κάτω Νευροκοπίου, περιοχή εργατικών κατοικιών 1. (πριν την αποξήλωση του ακατάλληλου εξοπλισμού) Εικόνα 6:Εσωτερική όψη π.χ. οικισμού Κάτω Νευροκοπίου, περιοχή εργατικών κατοικιών 2. (πριν την αποξήλωση του ακατάλληλου εξοπλισμού) Έπειτα της επιτόπου αυτοψίας του χώρου και με κριτίριο τους ισχύοντες κανονισμούς που θα τηρηθούν κατά την διαδικασίας της πιστοποίησης, συνοψίζονται οι απαραίτητες ενέργειες και εργασίες που θα ρθούν σε πέρας στα πλαίσια της παρούσας μελέτης και αφορούν την παιδική χαρά της περιοχής των εργατικών κατοικιών, στο Κάτω Νευροκόπι. Στον παρακάτω πίνακα παρουσιάζονται όλες οι απαραίτητες εργασίες - προμήθειες - συντηρήσεις που προτείνονται, ώστε η παιδική χαρά να αποτελέσει έναν ασφαλή και 13

15 λειτουργικό χώρο. π.χ. Κάτω Νευροκοπίου, περιοχή εργατικών κατοικιών ΑΠΟΤΕΛΕΣΜΑ ΕΛΕΓΧΟΥ Α/Α Είδος Προτεινόμενες ενέργειες Υπάρχον εξοπλισμός Το σύνολο των ακατάλληλων οργάνων και εξοπλισμού, έχει αποξηλωθεί από συνεργείο του Δήμου Κ. Νευροκοπίου, στα πλαίσια της υπ' αρ. 359/ Απόφασης του Δ.Σ. 1 Περιβάλλων χώρος Γενικές εργασίες Υπο Προμήθεια είδη Α/Α Είδος Μονάδες 1 Πινακίδα εισόδου 1,00 τεμ. 2 Πόρτα εισόδου 2,00 τεμ. 3 Ξύλινη περίφραξη (ύψους 110 εκ.) 82,00 μ. 4 Τραμπάλα ξυλινη 4πλη 1,00 τεμ. 5 Σύνθετο όργανο παιχνιδιού περιστροφική τσουλήθρα 1,00 τεμ. 6 Ταλαντευόμενο (ελατήριο παπάκι) 2,00 τεμ. 7 Κούνια 2 θέσεων ξύλινη νηπίων 1,00 τεμ. 8 Καθιστικό παγκάκι ξύλινο 8,00 τεμ. 9 Επιστύλια φωτιστικά σώματα τύπου Led 6,00 τεμ. 10 Κάδος ανακύκλωσης 1,00 τεμ. 11 Κάδος απορριμμάτων 6,00 τεμ. 12 Βρύση μαντεμένια 1,00 τεμ. 13 Δάπεδο ασφαλείας - πλάκες (0.5x0.5x0.04) 224,00 τ.μ. Στην συνέχεια αναλύονται οι επιμέρους "Γενικές εργασίες" και οι επιμέρους "Εργασίες Συντήρησης" που πρόκειται να εκπονηθούν και αφορούν την περίπτωση της παιδικής χαράς στην περιοχή των εργατικών κατοικιών Κάτω Νευροκοπίου, οι δαπάνες των οποίων προϋπολογίζονται στα πλαίσια της παρούσας Μελέτης. Γενικές εργασίες Προτού λάβει χώρα η οποιαδήποτε προμήθεια νέου οργάνου, προβλέπεται η αποξήλωση και απομάκρυνση τυχόν υλικών ή εξοπλισμού που έχουν παραμείνει στον χώρο. Μετά την 14

16 τυχόν απομάκρυνση εξοπλισμού οι τρύπες στο έδαφος απο τις βάσεις θα καλυφθούν με τον πλέον κατάλληλο τρόπο έτσι ώστε να μην εγκυμονούν κινδύνους για τους χρήστες. Επίσης στις γενικές εργασίες συμπεριλαμβάνονται όλες οι εργασίες εγκατάστασης της ξύλινης περίφραξης, τα υλικά και μικροϋλικά που θα χρησιμοποιηθούν για την πάκτωση αυτής με βάσεις βιδωμένες πάνω στην ήδη υπάρχουσα σχιστόπλακα. Όπως προαναφέρθηκε προβλέπεται η εγκατάσταση φωτιστικών σωμάτων τύπου Led ισχύος 90 W για τον φωτισμό των χώρων της παιδικής χαράς. Στις δαπάνες που υπολογίζονται στα πλαίσια των "Γενικών Εργασιών" συνυπολογίζονται, εκτός από την τοποθέτηση των φωτιστικών και το συνολικό δίκτυο ηλεκτροδότησης που θα εγκατασταθεί στο χώρο για την τροφοδοσία αυτών, καθώς και όλες οι απαραίτητες εργασίες για την σύνδεση του δικτύου με το δίκτυο της ΔΕΗ. Το δίκτυο ηλεκτροδότησης περιλαμβάνει την ηλεκτρική εγκατάσταση φωτισμού και ρευματοδότησης της παιδικής χαράς και πρόκειται να εγκατασταθεί σύμφωνα με το Ελληνικό Πρότυπο ΕΛΟΤ ΗD 384 "Απαιτήσεις για ηλεκτρικές εγκαταστάσεις" και τις απαιτήσεις της Δ.Ε.Η. Τα καλώδια που θα χρησιμοποιηθούν προτείνεται να είναι τριπολικά τύπου J1VV-R, και να βρίσκονται τοποθετημένα σε σωλήνες PVC διατομής 63 mm, καθώς και να είναι εγκιβωτισμένα με άμμο σε χάνδακες με πλάτος 0,40 μ. και σε βάθος από το ύψος του εδάφους, κατάλληλο ώστε να τηρούνται οι κανόνες ασφαλείας. Στην εν λόγω προμήθεια οργάνων, περιλαμβάνεται η κατασκευή κατάλληλης θεμελίωσης, από οπλισμένο σκυρόδεμα ποιότητας C16/20 (οπλισμοί, ξυλότυποι, κλπ), προκειμένου να εξασφαλιστεί η στατικότατα του οργάνου και η ασφάλεια των παιδιών, σύμφωνα με τις οδηγίες και την τεκμηρίωση του κατασκευαστή, καθώς και με την σύμφωνη γνώμη της Τεχνικής Υπηρεσίας του Δήμου. Πραγματοποιείται από τον προμηθευτή, η κατασκευή όλων των βάσεων όλων των στύλων ή σωλήνων έδρασης των οργάνων, εξοπλισμών & πινακίδων σήμανσης σε ειδικά θεμέλια από σκυρόδεμα τουλάχιστον 30Χ20Χ20 cm σύμφωνα με το ΕΝ ή μεγαλύτερα αν έτσι ορίζεται στην τεχνική περιγραφή εκάστου οργάνου. Η κατασκευή της απαραίτητης θεμελίωσης για την στερέωση των οργάνων θα γίνει ανεξαρτήτως της επιφάνειας έδρασης: μπετόν, χώμα, άμμος, ή ελαστικό δάπεδο. Απαιτείται καθαρισμός και απομάκρυνση των μπαζών από τον χώρο τοποθέτησης εκάστου οργάνου την ίδια ημέρα. Συμπεριλαμβάνονται επίσης οι απαιτούμενες εκσκαφές και επιχώσεις για την γενική διαμόρφωση του χώρου και επιπεδοποίηση του εδάφους σε όλο το μήκος και το πλάτος του οικοπέδου που θα αποτελεί χώρο παιχνιδιού. Συμπεριλαμβάνονται ακόμη και οι απαιτούμενες προκαταρκτικές εργασίες, οι υποδομές βάσεις, από οποιοδήποτε υλικό (άμμος, επιπεδοποιημένο υλικό, πχ τσιμεντοκονίαμα κ.λπ.), για την υποδοχή των πλακιδίων, καθώς και όλες οι εργασίες πλήρης εγκατάστασης αυτών. 15

17 Συμπεριλαμβάνεται τέλος, και το σύστημα απορροής των επιφανειακών υδάτων (πχ ομβρίων), εφόσον προκύπτει η ανάγκη από τις κλίσεις του δημόσιου χώρου υποδοχής της παιδικής χαράς. Εργασίες Συντήρησης Στα πλαίσια των Εργασιών Συντήρησης και στην δαπάνη αυτών συμπεριλαμβάνεται η Πιστοποίηση της παιδικής χαράς που βρίσκεται στις εργατικές κατοικίες του Κάτω Νευροκοπίου και που αναλύθηκε παραπάνω. Ο χώρος της παιδικής χαράς θα πρέπει να παραδοθεί με πιστοποιητικό καταλληλότητας και συμμόρφωσης με τα πρότυπα ΕΛΟΤ ΕΝ 1176 (ΕΝ 1176), ΕΛΟΤ ΕΝ , ΕΛΟΤ ΕΝ 1177 (ΕΝ 1177) και ΕΛΟΤ ΕΝ 71-3 ως προς τα όργανα, τις κατασκευές και τα υλικά του, τα δάπεδα ασφαλείας και την εγκατάσταση του εξοπλισμού, από διαπιστευμένο φορέα πιστοποίησης για τον σκοπό αυτό. 16

18 π.χ. οδού Βενιζέλου, Κάτω Νευροκοπίου Το οικόπεδο που φιλοξενεί την εν λόγω παιδική χαρά στην πόλη του Κάτω Νευροκοπίου και προβλέπεται να αναβαθμιστεί στα πλαίσια της παρούσας Μελέτης βρίσκεται επί της οδού Βενιζέλου στο κέντρο της πόλης και παράπλευρα του ποταμιού που διασχίζει την πόλη. Η ακριβής θέση του οικοπέδου παρουσιάζεται στην παρακάτω αεροφωτογραφία. Το συνολικό εμβαδό του χώρου στην υφιστάμενη κατάσταση ανέρχεται στα 560,00 τ.μ. Εικόνα 7: Αεροφωτογραφία οικισμού Κάτω Νευροκοπίου, π.χ. οδού Βενιζέλου. Παρακάτω επισυνάπτονται ενδεικτικές φωτογραφίες που απεικονίζουν την υφιστάμενη κατάσταση της παιδικής χαράς και αποδεικνύουν την ακαταλληλότητα των οργάνων και του συνολικότερου εξοπλισμού. 17

19 Εικόνα 8:Εσωτερική όψη π.χ.κάτω Νευροκοπίου, οδού Βενιζέλου 1. (πριν την αποξήλωση του ακατάλληλου εξοπλισμού) Εικόνα 9:Εσωτερική όψη π.χ.κάτω Νευροκοπίου, οδού Βενιζέλου 2. (πριν την αποξήλωση του ακατάλληλου εξοπλισμού) Έπειτα της επιτόπου αυτοψίας του χώρου και με κριτίριο τους ισχύοντες κανονισμούς που θα τηρηθούν κατά την διαδικασία της πιστοποίησης, συνοψίζονται οι απαραίτητες ενέργειες και εργασίες που θα ρθούν σε πέρας στα πλαίσια της παρούσας μελέτης και αφορούν την παιδική χαρά της οδού Βενιζέλου, στο Κάτω Νευροκόπι. Στον παρακάτω πίνακα παρουσιάζονται όλες οι απαραίτητες εργασίες - προμήθειες - 18

20 συντηρήσεις που προτείνονται, ώστε η παιδική χαρά να αποτελέσει έναν ασφαλή και λειτουργικό χώρο. π.χ. Κάτω Νευροκοπίου, οδός Βενιζέλου ΑΠΟΤΕΛΕΣΜΑ ΕΛΕΓΧΟΥ Α/Α Είδος Προτεινόμενες ενέργειες Υπάρχον εξοπλισμός Το σύνολο των ακατάλληλων οργάνων και εξοπλισμού, έχει αποξηλωθεί από συνεργείο του Δήμου Κ. Νευροκοπίου, στα πλαίσια της υπ' αρ. 359/ Απόφασης του Δ.Σ. 1 Φωτιστικό σώμα Εργασίες Συντήρησης 2 Φωτιστικό σώμα Εργασίες Συντήρησης 3 Φωτιστικό σώμα Εργασίες Συντήρησης 4 Φωτιστικό σώμα Εργασίες Συντήρησης 5 Παγκάκι Εργασίες Συντήρησης 6 Παγκάκι Εργασίες Συντήρησης 7 Περίφραξη Εργασίες Συντήρησης 8 Περιβάλλων χώρος Γενικές εργασίες Υπο Προμήθεια είδη Α/Α Είδος Μονάδες 1 Πινακίδα εισόδου 1,00 τεμ. 2 Πόρτα εισόδου 1,00 τεμ. 3 Σύνθετο όργανο παιχνιδιού με τούνελ 1,00 τεμ. Ταλαντευόμενο (ελατήριο 1,00 τεμ. 4 παπάκι) 5 Ξύλινο όργανο νηπίων 1,00 τεμ. 6 Τραμπάλα μεταλλική νηπίων 1,00 τεμ. 7 Μύλος τύπου Α 1,00 τεμ. Κούνια 2 θέσεων παίδων 1,00 τεμ. 8 μεταλλική 9 Κάδος ανακύκλωσης 1,00 τεμ. 10 Κάδος απορριμμάτων 2,00 τεμ. 11 Βρύση μαντεμένια 1,00 τεμ. 12 Ξύλινος τραπεζοπάγκος με παγκακια 1,00 τεμ. 13 Καθιστικό παγκάκι ξύλινο 2,00 τεμ. 14 Επιστύλια φωτιστικά σώματα τύπου Led 1,00 τεμ. 15 Δάπεδο ασφαλείας - πλάκες (0.5x0.5x0.04) 59,00 τ.μ. 16 Προμήθεια διαβαθμισμένων χαλίκων (βότσαλα) ποταμού, διαμέτρου ,00 τ.μ. 19

21 mm Στην συνέχεια αναλύονται οι επιμέρους "Γενικές εργασίες" και οι επιμέρους "Εργασίες Συντήρησης" που πρόκειται να εκπονηθούν και αφορούν αποκλειστικά την περίπτωση της παιδικής χαράς στηνοδό Βενιζέλου, Κάτω Νευροκοπίου, οι δαπάνες των οποίων προϋπολογίζονται στα πλαίσια της παρούσας Μελέτης. Γενικές εργασίες Προτού λάβει χώρα η οποιαδήποτε προμήθεια νέου οργάνου, προβλέπεται η αποξήλωση και απομάκρυνση τυχόν υλικών ή εξοπλισμού που έχουν παραμείνει στον χώρο. Μετά την τυχόν απομάκρυνση εξοπλισμού οι τρύπες στο έδαφος απο τις βάσεις θα καλυφθούν με τον πλέον κατάλληλο τρόπο έτσι ώστε να μην εγκυμονούν κινδύνους για τους χρήστες. Συμπεριλαμβάνονται έπειτα, οι εργασίες εκσκαφών, επιχώσεων για την γενική μόρφωση του εδάφους, οι εργασίες στρώσης ελαφρώς οπλισμένου σκυροδέματος τύπου C12/15 για την ευθυγράμμιση και δημιουργία υπόβασης πάνω στην οποία θα τοποθετηθούν οι ελαστικές πλάκες ασφαλείας που προβλέπεται να προμηθευτούν και να επιστρωθούν. Η τελική στρώση της υπόβασης πάνω στην οποία θα εγκατασταθούν οι πλάκες ασφαλείας θα είναι στρώση τσιμεντοκονίας, εκτός της περιπτώσεως της χρησιμοποίησης ως τελική στρώση βιομηχανικού δαπέδου. Συνολικά οι πλάκες με τα υλικά υποβάσεων που θα εγκατασταθούν θα έχουν ύψος περίπου18-21 εκ. Η τελική διαμορφούμενη υψομετρική στάθμη θα είναι ίδια με την αρχική. Η επίστρωση της τσιμεντοκονίας που προαναφέρθηκε συμπεριλαμβάνει και το σύστημα απορροής των επιφανειακών υδάτων (πχ όμβριων), εφόσον προκύπτει η ανάγκη από τις κλίσεις του δημόσιου χώρου υποδοχής της παιδικής χαράς. Συμπεριλαμβάνεται τέλος, και το σύστημα απορροής των επιφανειακών υδάτων (πχ ομβρίων), εφόσον προκύπτει η ανάγκη από τις κλίσεις του δημόσιου χώρου υποδοχής της παιδικής χαράς. Επιπρόσθετα, συνυπολογίζονται οι απαιτούμενες εκσκαφές και επιχώσεις για την γενική μόρφωση του χώρου, ώστε να τοποθετηθεί το χαλίκι που προβλέπεται να αποτελεί την τελική στρώση του δαπέδου στους χώρους παιχνιδιού στις επιφάνειες που ορίζονται από το σκαρίφημα προτεινόμενης διαμόρφωσης που επισυνάπτεται στο Παράρτημα της παρούσας. Περιμετρικά του χώρου που θα επιστρωθεί με πλάκες θα τοποθετηθεί κράσπεδο πάχους 10 εκ. του οποίου το ύψος θα βρίσκεται στο τελικό ύψος της ζώνης όδευσης. Στις δαπάνες συνυπολογίζονται όλες οι εργασίες που απαιτούνται ώστε ο χώρος παιχνιδιού να καθαριστεί από σκουπίδια και άλλα αντικείμενα, καθώς και οι δαπάνες που θα προκύψουν για την πλήρη τοποθέτηση του όγκου χαλικιού που προμηθεύεται. 20

22 Τέλος προβλέπεται η εκθάμνωση των θάμνων που βρίσκονται στην είσοδο της παιδικής χαρας, καθώς και το κλάδεμα των δέντρων ώστε έπειτα των παρεμβάσεων να μην παρατηρείται κλαδί σε ύψος κάτω των 2 μέτρων. Στην εν λόγω προμήθεια οργάνων και στις δαπάνες των γενικών εργασιών, περιλαμβάνεται η κατασκευή κατάλληλης θεμελίωσης, από οπλισμένο σκυρόδεμα ποιότητας C16/20 (οπλισμοί, ξυλότυποι, κλπ), προκειμένου να εξασφαλιστεί η στατικότατα του οργάνου και η ασφάλεια των παιδιών, σύμφωνα με τις οδηγίες και την τεκμηρίωση του κατασκευαστή, καθώς και με την σύμφωνη γνώμη της Τεχνικής Υπηρεσίας του Δήμου. Πραγματοποιείται από τον προμηθευτή, η κατασκευή όλων των βάσεων όλων των στύλων ή σωλήνων έδρασης των οργάνων, εξοπλισμών & πινακίδων σήμανσης σε ειδικά θεμέλια από σκυρόδεμα τουλάχιστον 30Χ20Χ20 cm σύμφωνα με το ΕΝ ή μεγαλύτερα αν έτσι ορίζεται στην τεχνική περιγραφή εκάστου οργάνου. Η κατασκευή της απαραίτητης θεμελίωσης για την στερέωση των οργάνων θα γίνει ανεξαρτήτως της επιφάνειας έδρασης: μπετόν, χώμα, άμμος, ή ελαστικό δάπεδο. Απαιτείται καθαρισμός και απομάκρυνση των μπαζών από τον χώρο τοποθέτησης εκάστου οργάνου την ίδια ημέρα. Εργασίες συντήρησης εξοπλισμού Ο εξοπλισμός που πρόκειται να συντηρηθεί, βάσει και του ελέγχου που διενεργήθηκε, και οι εργασίες που προβλέπονται είναι οι εξής: Παγκάκια βερνίκωμα, βάψιμο (ξύσιμο - αστάρωμα - βάψιμο) όλων των επιφανειών. σύσφιξη του εξοπλισμού. αντικατάσταση σπασμένου ή ξύλου-καθίσματος που έχει αφαιρεθεί. Φωτιστικά σώματα αλλαγή λαμπών καθαρισμός επιφανειών της κεφαλής του φωτιστικού για βέλτιστη διαφάνεια του γυαλιού. αποκατάσταση καπακιών κοπή και λείανση των βιδών που προεξέχουν απο τη βάση. Περίφραξη πλήρη αποκατάσταση του συνόλου της περίφραξης και προμήθεια και εγκατάσταση κάγκελων που έχουν αποξηλωθεί ή βανδαλιστεί σε σημεία. σύσφιξη και στήριξη της περίφραξης κατα τόπους όπου χρειάζεται. 21

23 βάψιμο όλης της επιφάνειας της περίφραξης. Προτεινόμενη απόχρωση είναι 2 ή 3 έντονα χρώματα ώστε να αρμόζει και να παραπέμπει σε χώρο παιχνιδιού, αλλά η τελική επιλογή θα γίνει σε συμφωνία με την Τεχνική Υπηρεσία. το τοιχίο πάνω στο οποίο βρίσκεται πακτωμένη η περίφραξη προβλέπεται να επιχριστεί και να βαφτεί. Στα πλαίσια των Εργασιών Συντήρησης και στην δαπάνη αυτών συμπεριλαμβάνεται η Πιστοποίηση της παιδικής χαράς που βρίσκεται επί της οδού Βενιζέλου, του Κάτω Νευροκοπίου και που αναλύθηκε παραπάνω. Ο χώρος της παιδικής χαράς θα πρέπει να παραδοθεί με πιστοποιητικό καταλληλότητας και συμμόρφωσης με τα πρότυπα ΕΛΟΤ ΕΝ 1176 (ΕΝ 1176), ΕΛΟΤ ΕΝ , ΕΛΟΤ ΕΝ 1177 (ΕΝ 1177) και ΕΛΟΤ ΕΝ 71-3 ως προς τα όργανα, τις κατασκευές και τα υλικά του, τα δάπεδα ασφαλείας και την εγκατάσταση του εξοπλισμού, από διαπιστευμένο φορέα πιστοποίησης για τον σκοπό αυτό. 22

24 π.χ. οικισμού Περιθωρίου Το οικόπεδο που φιλοξενεί την παιδική χαρά στον οικισμό του Περιθωρίου και προβλέπεται να αναβαθμιστεί στα πλαίσια της παρούσας Μελέτης, βρίσκεται στο κέντρο του οικισμού, έναντι της κεντρικής πλατείας του χωριού. Η ακριβής θέση του οικοπέδου σε σχέση με τον υπόλοιπο οικισμό παρουσιάζεται στην παρακάτω αεροφωτογραφία. Το συνολικό εμβαδό του χώρου, στην υφιστάμενη κατάστασή του ανέρχεται στα 535,00 τ.μ. Εικόνα 10: Αεροφωτογραφία οικισμού Περιθωρίου. Παρακάτω επισυνάπτονται ενδεικτικές φωτογραφίες που απεικονίζουν την υφιστάμενη κατάσταση της παιδικής χαράς και αποδεικνύουν την ακαταλληλότητα των οργάνων και του υφιστάμενου εξοπλισμού. 23

25 Εικόνα 11:Εσωτερική όψη π.χ.οικισμού Περιθωρίου 1. (πριν την αποξήλωση του ακατάλληλου εξοπλισμού) Εικόνα 12:Εσωτερική όψη π.χ.οικισμού Περιθωρίου 2. (πριν την αποξήλωση του ακατάλληλου εξοπλισμού) Έπειτα της επιτόπου αυτοψίας του χώρου και με κριτίριο τους ισχύοντες κανονισμούς που θα τηρηθούν κατά την διαδικασίας της πιστοποίησης, συνοψίζονται οι απαραίτητες ενέργειες και εργασίες που θα ρθούν σε πέρας στα πλαίσια της παρούσας μελέτης και αφορούν την παιδική χαρά του οικισμού Περιθωρίου. Στον παρακάτω πίνακα παρουσιάζονται όλες οι απαραίτητες εργασίες - προμήθειες - συντηρήσεις που προτείνονται, ώστε η παιδική χαρά να αποτελέσει έναν ασφαλή και λειτουργικό χώρο. 24

26 π.χ. Οικισμού Περιθωρίου ΑΠΟΤΕΛΕΣΜΑ ΕΛΕΓΧΟΥ Α/Α Είδος Προτεινόμενες ενέργειες Υπάρχον εξοπλισμός Το σύνολο των ακατάλληλων οργάνων και εξοπλισμού, έχει αποξηλωθεί από συνεργείο του Δήμου Κ. Νευροκοπίου, στα πλαίσια της υπ' αρ. 359/ Απόφασης του Δ.Σ. 1 Παγκάκι Εργασίες Συντήρησης 2 Παγκάκι Εργασίες Συντήρησης 3 Παγκάκι Εργασίες Συντήρησης 4 Παγκάκι Εργασίες Συντήρησης 5 Παγκάκι Εργασίες Συντήρησης 6 Παγκάκι Εργασίες Συντήρησης 7 Παγκάκι Εργασίες Συντήρησης 8 Βρύση Εργασίες Συντήρησης 9 Φωτιστικό σώμα Εργασίες Συντήρησης 10 Περίφραξη Εργασίες Συντήρησης 11 Περιβάλλων χώρος Γενικές εργασίες Υπο Προμήθεια είδη Α/Α Είδος Μονάδες 1 Πινακίδα εισόδου 1,00 τεμ. 2 Πόρτα εισόδου 1,00 τεμ. 3 Μεταλλική περίφραξη (ύψους 110 εκ.) 50,00 μ. 4 Ξύλινος τραπεζοπάγκος με παγκακια 1,00 τεμ. 5 Καθιστικό παγκάκι ξύλινο 2,00 τεμ. 6 Κάδος απορριμμάτων 4,00 τεμ. 7 Επιστύλια φωτιστικά σώματα τύπου Led 4,00 τεμ. 8 Μύλος τύπου Α 1,00 τεμ. 9 Τραμπάλα ξυλινη 4πλη 2,00 τεμ. 10 Σύνθετο όργανο παιχνιδιού περιστροφική τσουλήθρα 1,00 τεμ. 11 Καθίσμα κούνιας παίδων με αλυσίδες με κουζινέτα 4,00 τεμ. 12 Καθίσμα κούνιας νηπίων με αλυσίδες και κουζινέτα 2,00 τεμ. 13 Ταλαντευόμενο (ελατήριο παπάκι) 1,00 τεμ. 14 Προμήθεια διαβαθμισμένων χαλίκων (βότσαλα) ποταμού, 532,00 τ.μ. 25

27 διαμέτρου 2-8 mm Στην συνέχεια αναλύονται οι επιμέρους "Γενικές εργασίες" και οι επιμέρους "Εργασίες Συντήρησης" που πρόκειται να εκπονηθούν και αφορούν αποκλειστικά την περίπτωση της παιδικής χαράς τουοικισμού Περιθωρίου, οι δαπάνες των οποίων εργασιών προϋπολογίζονται στα πλαίσια της παρούσας Μελέτης. Γενικές εργασίες Προτού λάβει χώρα η οποιαδήποτε προμήθεια νέου οργάνου, προβλέπεται η αποξήλωση και απομάκρυνση τυχόν υλικών ή εξοπλισμού που έχουν παραμείνει στον χώρο. Μετά την τυχόν απομάκρυνση εξοπλισμού οι τρύπες στο έδαφος απο τις βάσεις θα καλυφθούν με τον πλέον κατάλληλο τρόπο έτσι ώστε να μην εγκυμονούν κινδύνους για τους χρήστες. Στην εν λόγω προμήθεια οργάνων και στις δαπάνες των γενικών εργασιών, περιλαμβάνεται επίσης η κατασκευή κατάλληλης θεμελίωσης, από οπλισμένο σκυρόδεμα ποιότητας C16/20 (οπλισμοί, ξυλότυποι, κλπ), προκειμένου να εξασφαλιστεί η στατικότατα του οργάνου και η ασφάλεια των παιδιών, σύμφωνα με τις οδηγίες και την τεκμηρίωση του κατασκευαστή, καθώς και με την σύμφωνη γνώμη της Τεχνικής Υπηρεσίας του Δήμου. Πραγματοποιείται από τον προμηθευτή, η κατασκευή όλων των βάσεων όλων των στύλων ή σωλήνων έδρασης των οργάνων, εξοπλισμών & πινακίδων σήμανσης σε ειδικά θεμέλια από σκυρόδεμα τουλάχιστον 30Χ20Χ20 cm σύμφωνα με το ΕΝ ή μεγαλύτερα αν έτσι ορίζεται στην τεχνική περιγραφή εκάστου οργάνου. Η κατασκευή της απαραίτητης θεμελίωσης για την στερέωση των οργάνων θα γίνει ανεξαρτήτως της επιφάνειας έδρασης: μπετόν, χώμα, άμμος, ή ελαστικό δάπεδο. Απαιτείται καθαρισμός και απομάκρυνση των μπαζών από τον χώρο τοποθέτησης εκάστου οργάνου την ίδια ημέρα. Συμπεριλαμβάνονται επίσης οι απαιτούμενες εκσκαφές και επιχώσεις για την γενική μόρφωση του χώρου, ώστε να τοποθετηθεί το χαλίκι που προβλέπεται να αποτελεί την τελική στρώση του δαπέδου στους χώρους παιχνιδιού. Τέλος, όπως προαναφέρθηκε προβλέπεται η εγκατάσταση φωτιστικών σωμάτων τύπου Led ισχύος 90 W για τον φωτισμό των χώρων της παιδικής χαράς. Στις δαπάνες που υπολογίζονται στα πλαίσια των "Γενικών Εργασιών" συνυπολογίζονται, εκτός από την τοποθέτηση των φωτιστικών και το συνολικό δίκτυο ηλεκτροδότησης που θα εγκατασταθεί στο χώρο για την τροφοδοσία αυτών, καθώς και όλες οι απαραίτητες εργασίες για την σύνδεση του δικτύου με το δίκτυο της ΔΕΗ. Το δίκτυο ηλεκτροδότησης περιλαμβάνει την ηλεκτρική εγκατάσταση φωτισμού και ρευματοδότησης της παιδικής χαράς και πρόκειται να εγκατασταθεί σύμφωνα με το Ελληνικό Πρότυπο ΕΛΟΤ ΗD 384 "Απαιτήσεις για ηλεκτρικές εγκαταστάσεις" και τις απαιτήσεις της Δ.Ε.Η. Τα καλώδια που θα χρησιμοποιηθούν προτείνεται να είναι τριπολικά τύπου J1VV-R, και να βρίσκονται τοποθετημένα σε σωλήνες PVC διατομής 63 mm, καθώς 26

28 και να είναι εγκιβωτισμένα με άμμο σε χάνδακες με πλάτος 0,40 μ. και σε βάθος από το ύψος του εδάφους, κατάλληλο ώστε να τηρούνται οι κανόνες ασφαλείας. Εργασίες συντήρησης εξοπλισμού Ο εξοπλισμός που πρόκειται να συντηρηθεί και οι εργασίες που προβλέπονται είναι οι εξής: Βρύση συντήρηση μηχανολογικού εξοπλισμού της βρύσης, με τα της δαπάνης των υλικών και μικροϋλικών που απαιτούνται Τοιχίο περίφραξης Το τοιχίο στο οποίο είναι πακτωμένη η περίφραξη προβλέπεται να επιχριστεί και να βαφτεί εκ νέου, με χρώμα σύμφωνο με τη γνώμη της Τεχνικής Υπηρεσίας. Περίφραξη πλήρη αποκατάσταση του συνόλου της περίφραξης και προμήθεια και εγκατάσταση κάγκελων που έχουν αποξηλωθεί ή βανδαλιστεί σε σημεία. σύσφιξη και στήριξη της περίφραξης κατα τόπους όπου χρειάζεται. βάψιμο όλης της επιφάνειας της περίφραξης. Προτεινόμενη απόχρωση είναι 2 ή 3 έντονα χρώματα ώστε να αρμόζει και να παραπέμπει σε χώρο παιχνιδιού, αλλά η τελική επιλογή θα γίνει σε συμφωνία με την Τεχνική Υπηρεσία. Ηλεκτρολογικά καλώδια Κάλυψη των καλωδίων που βρίσκονται δίχως κάλυψη σε σημείο του τοιχίου της περίφραξης με πλαστικό κάλυμμα ώστε να καταστεί αδύνατη η επαφή αυτών με τους επισκέπτες της παιδικής χαράς. Τσιμεντένιες πλάκες Απομάκρυνση ή κάλυψη των τσιμεντένιων πλακών που βρίσκονται σε σημεία εντός χώρων ασφαλείας των οργάνων. Σε περίπτωση που παραμείνουν σε χώρο όδευσης ή χώρο παιχνιδιού δεν θα πρέπει να αποτελούν επικίνδυνο σημείο για τραυματισμό με προεξέχουσες ή αιχμηρές επιφάνειες. Εγκατάσταση μεταλλικής κουπαστής Η περίφραξη στο πίσω μέρος της παιδικής χαράς εγκυμονεί κινδύνους παγίδευσης λαιμού. Οπότε προβλέπεται να τοποθετηθεί μεταλλική κουπαστή στο πάνω μέρος της περίφραξης. Μετά την τοποθετησή της η κουπαστη θα λειανθεί και θα βαφτεί, έτσι ώστε οι ενώσεις και οι ακμές να μην είναι αιχμυρές. Στα πλαίσια των Εργασιών Συντήρησης και στην δαπάνη αυτών συμπεριλαμβάνεται η Πιστοποίηση της παιδικής χαράς που βρίσκεται στον οικισμό του Περιθωρίου και που αναλύθηκε παραπάνω. Ο χώρος της παιδικής χαράς θα πρέπει να παραδοθεί με πιστοποιητικό καταλληλότητας και συμμόρφωσης με τα πρότυπα ΕΛΟΤ ΕΝ 1176 (ΕΝ 1176), ΕΛΟΤ ΕΝ , ΕΛΟΤ ΕΝ 1177 (ΕΝ 1177) και ΕΛΟΤ ΕΝ 71-3 ως προς τα όργανα, τις κατασκευές και τα υλικά του, τα δάπεδα 27

29 ασφαλείας και την εγκατάσταση του εξοπλισμού, από διαπιστευμένο φορέα πιστοποίησης για τον σκοπό αυτό. 28

30 π.χ. οικισμού Οχυρού Το οικόπεδο που φιλοξενεί την παιδική χαρά στον οικισμό του Οχυρού και προβλέπεται να αναβαθμιστεί στα πλαίσια της παρούσας Μελέτης, βρίσκεται στην δυτική πλευρά του οικισμού, παράπλευρα της Επαρχακής Οδού Σερρών - Κάτω Βροντού. Η ακριβής θέση του οικοπέδου σε σχέση με τον οικισμό παρουσιάζεται στην παρακάτω αεροφωτογραφία. Το συνολικό εμβαδό του χώρου στην υφιστάμενη κατάσταση που βρίσκεται, ανέρχεται στα 276,50 τ.μ. περίπου. Εικόνα 13: Αεροφωτογραφία οικισμού Οχυρού. Παρακάτω επισυνάπτονται ενδεικτικές φωτογραφίες που απεικονίζουν την υφιστάμενη κατάσταση της παιδικής χαράς και αποδεικνύουν την ακαταλληλότητα των οργάνων και του υφιστάμενου εξοπλισμού. 29

31 Εικόνα 14:Εσωτερική όψη π.χ.οικισμού Οχυρού 1. (πριν την αποξήλωση του ακατάλληλου εξοπλισμού) Εικόνα 15:Εσωτερική όψη π.χ.οικισμού Οχυρού 2. (πριν την αποξήλωση του ακατάλληλου εξοπλισμού) Έπειτα της επιτόπου αυτοψίας του χώρου και με κριτίριο τους ισχύοντες κανονισμούς που θα τηρηθούν κατά την διαδικασίας της πιστοποίησης, συνοψίζονται οι απαραίτητες ενέργειες και εργασίες που θα ρθούν σε πέρας στα πλαίσια της παρούσας μελέτης και αφορούν την παιδική χαρά του οικισμού Οχυρού. Στον παρακάτω πίνακα παρουσιάζονται όλες οι απαραίτητες εργασίες - προμήθειες - συντηρήσεις που προτείνονται, ώστε η παιδική χαρά να αποτελέσει έναν ασφαλή και λειτουργικό χώρο. 30

32 π.χ. οικισμού Οχυρού ΑΠΟΤΕΛΕΣΜΑ ΕΛΕΓΧΟΥ Α/Α Είδος Προτεινόμενες ενέργειες Υπάρχον εξοπλισμός Το σύνολο των ακατάλληλων οργάνων και εξοπλισμού, έχει αποξηλωθεί από συνεργείο του Δήμου Κ. Νευροκοπίου, στα πλαίσια της υπ' αρ. 359/ Απόφασης του Δ.Σ. 1 Παγκάκι Εργασίες Συντήρησης 2 Περιβάλλων χώρος Γενικές εργασίες Υπο Προμήθεια είδη Α/Α Είδος Μονάδες 1 Πινακίδα εισόδου 1,00 τεμ. 2 Πόρτα εισόδου 2,00 τεμ. 3 Ξύλινη περίφραξη (ύψους 110 εκ.) 45,00 μ. 4 Κάδος απορριμμάτων 3,00 τεμ. 5 Επιστύλια φωτιστικά σώματα τύπου Led 4,00 τεμ. 6 Καθιστικό παγκάκι ξύλινο 2,00 τεμ. 7 Σύνθετο όργανο παιχνιδιού, βυθός 1,00 τεμ. 8 Βρύση μαντεμένια 1,00 τεμ. 9 Ταλαντευόμενο (ελατήριο παπάκι) 1,00 τεμ. 10 Καθίσματα κούνιας & αλυσίδες & κουζινέτα 2,00 τεμ. 11 Μύλος τύπου Α 1,00 τεμ. 12 Προμήθεια διαβαθμισμένων χαλίκων (βότσαλα) ποταμού, διαμέτρου 2-8 mm 276,50 τ.μ. Στην συνέχεια αναλύονται οι επιμέρους "Γενικές εργασίες" και οι επιμέρους "Εργασίες Συντήρησης" που πρόκειται να εκπονηθούν και αφορούν αποκλειστικά την περίπτωση της παιδικής χαράς τουοικισμού Οχυρού, οι δαπάνες των οποίων προϋπολογίζονται στα πλαίσια της παρούσας Μελέτης. Γενικές εργασίες Προτού λάβει χώρα η οποιαδήποτε προμήθεια νέου οργάνου, προβλέπεται η αποξήλωση και απομάκρυνση τυχόν υλικών ή εξοπλισμού που έχουν παραμείνει στον χώρο. Μετά την 31

33 τυχόν απομάκρυνση εξοπλισμού οι τρύπες στο έδαφος απο τις βάσεις θα καλυφθούν με τον πλέον κατάλληλο τρόπο έτσι ώστε να μην εγκυμονούν κινδύνους για τους χρήστες. Περιμετρικά της παιδικής χαράς προβλέπεται να κατασκευαστεί κράσπεδο, πάνω στο οποίο θα πακτωθεί η περίφραξη που προβλέπεται να προμηθευτεί. Το κράσπεδο προτείνεται να έχει πλάτος 0,20 μ. και συνολικό ύψος 0,50 μ. Σε κάθε περίπτωση οι διαστάσεις του οφείλουν να προσδίδουν επαρκή στατικότητα και στήριξη στην υπό προμήθεια περίφραξη. Στην εν λόγω προμήθεια οργάνων και στις δαπάνες των γενικών εργασιών, περιλαμβάνεται επίσης η κατασκευή κατάλληλης θεμελίωσης, από οπλισμένο σκυρόδεμα ποιότητας C16/20 (οπλισμοί, ξυλότυποι, κλπ), προκειμένου να εξασφαλιστεί η στατικότατα του οργάνου και η ασφάλεια των παιδιών, σύμφωνα με τις οδηγίες και την τεκμηρίωση του κατασκευαστή, καθώς και με την σύμφωνη γνώμη της Τεχνικής Υπηρεσίας του Δήμου. Πραγματοποιείται από τον προμηθευτή, η κατασκευή όλων των βάσεων όλων των στύλων ή σωλήνων έδρασης των οργάνων, εξοπλισμών & πινακίδων σήμανσης σε ειδικά θεμέλια από σκυρόδεμα τουλάχιστον 30Χ20Χ20 cm σύμφωνα με το ΕΝ ή μεγαλύτερα αν έτσι ορίζεται στην τεχνική περιγραφή εκάστου οργάνου. Η κατασκευή της απαραίτητης θεμελίωσης για την στερέωση των οργάνων θα γίνει ανεξαρτήτως της επιφάνειας έδρασης: μπετόν, χώμα, άμμος, ή ελαστικό δάπεδο. Απαιτείται καθαρισμός και απομάκρυνση των μπαζών από τον χώρο τοποθέτησης εκάστου οργάνου την ίδια ημέρα. Συμπεριλαμβάνονται επίσης οι απαιτούμενες εκσκαφές και επιχώσεις για την γενική μόρφωση του χώρου, ώστε να τοποθετηθεί το χαλίκι που προβλέπεται να αποτελεί την τελική στρώση του δαπέδου στους χώρους παιχνιδιού. Τέλος, όπως προαναφέρθηκε προβλέπεται η εγκατάσταση φωτιστικών σωμάτων τύπου Led ισχύος 90 W για τον φωτισμό των χώρων της παιδικής χαράς. Στις δαπάνες που υπολογίζονται στα πλαίσια των "Γενικών Εργασιών" συνυπολογίζονται, εκτός από την τοποθέτηση των φωτιστικών και το συνολικό δίκτυο ηλεκτροδότησης που θα εγκατασταθεί στο χώρο για την τροφοδοσία αυτών, καθώς και όλες οι απαραίτητες εργασίες για την σύνδεση του δικτύου με το δίκτυο της ΔΕΗ. Το δίκτυο ηλεκτροδότησης περιλαμβάνει την ηλεκτρική εγκατάσταση φωτισμού και ρευματοδότησης της παιδικής χαράς και πρόκειται να εγκατασταθεί σύμφωνα με το Ελληνικό Πρότυπο ΕΛΟΤ ΗD 384 "Απαιτήσεις για ηλεκτρικές εγκαταστάσεις" και τις απαιτήσεις της Δ.Ε.Η. Τα καλώδια που θα χρησιμοποιηθούν προτείνεται να είναι τριπολικά τύπου J1VV-R, και να βρίσκονται τοποθετημένα σε σωλήνες PVC διατομής 63 mm, καθώς και να είναι εγκιβωτισμένα με άμμο σε χάνδακες με πλάτος 0,40 μ. και σε βάθος από το ύψος του εδάφους, κατάλληλο ώστε να τηρούνται οι κανόνες ασφαλείας. Εργασίες συντήρησης εξοπλισμού Ο εξοπλισμός που πρόκειται να συντηρηθεί και οι εργασίες που προβλέπονται είναι οι εξής: Παγκάκια: 32

34 βερνίκωμα όλων των επιφανειών των παγκακιών σύσφιξη του εξοπλισμού και των μερών που το αποτελούν αντικατάσταση σπασμένου ή ξύλου-καθίσματος που έχει αφαιρεθεί. Περίφραξη: σύσφιξη και στήριξη της περίφραξης κατά τόπους όπου χρειάζεται βάψιμο του συνόλου της επιφάνειας της περίφραξης. Προτεινόμενη απόχρωση είναι 2 ή 3 έντονα χρώματα ώστε να αρμόζει σε παιδική χαρά, αλλά η τελική επιλογή θα γίνει σε συμφωνία με την Τεχνική Υπηρεσία. Κούνια 3ων θέσεων: βάψιμο μεταλλικών μερών και μεταφορά του συνόλου του εξοπλισμού σε σημείο που υποδεικνύεται σύμφωνα με το σκαρίφημα που επισυνάπτεται στο Παράρτημα της παρούσας Μελέτης. Στα πλαίσια των Εργασιών Συντήρησης και στην δαπάνη αυτών συμπεριλαμβάνεται η Πιστοποίηση της παιδικής χαράς που βρίσκεται στον οικισμό του Οχυρού και που αναλύθηκε παραπάνω. Ο χώρος της παιδικής χαράς θα πρέπει να παραδοθεί με πιστοποιητικό καταλληλότητας και συμμόρφωσης με τα πρότυπα ΕΛΟΤ ΕΝ 1176 (ΕΝ 1176), ΕΛΟΤ ΕΝ , ΕΛΟΤ ΕΝ 1177 (ΕΝ 1177) και ΕΛΟΤ ΕΝ 71-3 ως προς τα όργανα, τις κατασκευές και τα υλικά του, τα δάπεδα ασφαλείας και την εγκατάσταση του εξοπλισμού, από διαπιστευμένο φορέα πιστοποίησης για τον σκοπό αυτό. 33

35 π.χ. οικισμού Κάτω Βροντού Το οικόπεδο που φιλοξενεί την παιδική χαρά στον οικισμό του Κάτω Βροντού και προβλέπεται να αναβαθμιστεί στα πλαίσια της παρούσας Μελέτης, βρίσκεται στο κέντρο του οικισμού, παράπλευρα της Επαρχακής Οδού Σερρών - Κάτω Βροντού. Ο χώρος της παιδικής χαράς που προβλέπεται να λάβουν χώρα οι εργασίες βρίσκεται εντός του προαυλίου του Δημοτικού σχολείου Κάτω Βροντού. Η ακριβής θέση του οικοπέδου σε σχέση με τον οικισμό παρουσιάζεται στην παρακάτω αεροφωτογραφία.το συνολικό εμβαδό του χώρου στην υφιστάμενη κατάσταση του ανέρχεται στα 320, 50 τ.μ. Εικόνα 16: Αεροφωτογραφία οικισμού Κάτω Βροντού. Παρακάτω επισυνάπτονται ενδεικτικές φωτογραφίες που απεικονίζουν την υφιστάμενη κατάσταση της παιδικής χαράς και αποδεικνύουν την ακαταλληλότητα των οργάνων και του υφιστάμενου εξοπλισμού. 34

36 Εικόνα 17:Εσωτερική όψη π.χ.οικισμού Κάτω Βροντού 1. (πριν την αποξήλωση του ακατάλληλου εξοπλισμού) Εικόνα 18:Εσωτερική όψη π.χ.οικισμού Κάτω Βροντού 2. (πριν την αποξήλωση του ακατάλληλου εξοπλισμού) Έπειτα της επιτόπου αυτοψίας του χώρου και με κριτίριο τους ισχύοντες κανονισμούς που θα τηρηθούν κατά την διαδικασίας της πιστοποίησης, συνοψίζονται οι απαραίτητες ενέργειες και εργασίες που θα ρθούν σε πέρας στα πλαίσια της παρούσας μελέτης και αφορούν την παιδική χαρά του οικισμού Κάτω Βροντού. Στον παρακάτω πίνακα παρουσιάζονται όλες οι απαραίτητες εργασίες - προμήθειες - συντηρήσεις που προτείνονται, ώστε η παιδική χαρά να αποτελέσει έναν ασφαλή και λειτουργικό χώρο. 35

37 π.χ. Κάτω Βροντού ΑΠΟΤΕΛΕΣΜΑ ΕΛΕΓΧΟΥ Α/Α Είδος Προτεινόμενες ενέργειες Υπάρχον εξοπλισμός Το σύνολο των ακατάλληλων οργάνων και εξοπλισμού, έχει αποξηλωθεί από συνεργείο του Δήμου Κ. Νευροκοπίου, στα πλαίσια της υπ' αρ. 359/ Απόφασης του Δ.Σ. 1 Κούνια 3 θέσεων Εργασίες Συντήρησης 2 Παγκάκι Εργασίες Συντήρησης 3 Περιβάλλων χώρος Γενικές εργασίες Υπο Προμήθεια είδη Α/Α Είδος Μονάδες 1 Πινακίδα εισόδου 1,00 τεμ. 2 Πόρτα εισόδου 1,00 τεμ. 3 Μεταλλική περίφραξη (ύψους 110 εκ.) 24,00 μ. 4 Κάδος απορριμμάτων 2,00 τεμ. 5 Επιστύλια φωτιστικά σώματα τύπου Led 4,00 τεμ. 6 Καθιστικό παγκάκι ξύλινο 1,00 τεμ. 7 Βρύση μαντεμένια 1,00 τεμ. 8 Τραμπάλα ξυλινη 4πλη 1,00 τεμ. 9 Ταλαντευόμενο (ελατήριο παπάκι 1,00 τεμ. 10 Τσουλήθρα 1,00 τεμ. 11 Καθίσμα κούνιας παίδων με αλυσίδες και κουζινέτα 2,00 τεμ. 12 Προμήθεια διαβαθμισμένων χαλίκων (βότσαλα) ποταμού, διαμέτρου 2-8 mm 193,00 τ.μ. Στην συνέχεια αναλύονται οι επιμέρους "Γενικές εργασίες" και οι επιμέρους "Εργασίες Συντήρησης" που πρόκειται να εκπονηθούν και αφορούν την περίπτωση της παιδικής χαράς τουοικισμού Κάτω Βροντού, οι δαπάνες των οποίων προϋπολογίζονται στα πλαίσια της παρούσας Μελέτης. Γενικές εργασίες Προτού λάβει χώρα η οποιαδήποτε προμήθεια νέου οργάνου, προβλέπεται η αποξήλωση και απομάκρυνση τυχόν υλικών ή εξοπλισμού που έχουν παραμείνει στον χώρο. Μετά την 36

38 τυχόν απομάκρυνση εξοπλισμού οι τρύπες στο έδαφος απο τις βάσεις θα καλυφθούν με τον πλέον κατάλληλο τρόπο έτσι ώστε να μην εγκυμονούν κινδύνους για τους χρήστες. Επίσης προβλέπεται η επιπεδοποίηση του εδάφους σε σημεία που υπάρχει υψομετρική διαφορά και ιδιατέρως στο σημείο που προβλέπεται η εγκατάσταση της κούνιας. Η μόρφωση του εδάφους μπορεί να περιλαμβάνει εκσκαφές με μηχανικά μέσα και επιχώσεις, εργασίες η δαπάνη των οποίων συμπεριλαμβάνεται. Στην εν λόγω προμήθεια οργάνων και στις δαπάνες των γενικών εργασιών, περιλαμβάνεται επίσης η κατασκευή κατάλληλης θεμελίωσης, από οπλισμένο σκυρόδεμα ποιότητας C16/20 (οπλισμοί, ξυλότυποι, κλπ), προκειμένου να εξασφαλιστεί η στατικότατα του οργάνου και η ασφάλεια των παιδιών, σύμφωνα με τις οδηγίες και την τεκμηρίωση του κατασκευαστή, καθώς και με την σύμφωνη γνώμη της Τεχνικής Υπηρεσίας του Δήμου. Πραγματοποιείται από τον προμηθευτή, η κατασκευή όλων των βάσεων όλων των στύλων ή σωλήνων έδρασης των οργάνων, εξοπλισμών & πινακίδων σήμανσης σε ειδικά θεμέλια από σκυρόδεμα τουλάχιστον 30Χ20Χ20 cm σύμφωνα με το ΕΝ ή μεγαλύτερα αν έτσι ορίζεται στην τεχνική περιγραφή εκάστου οργάνου. Η κατασκευή της απαραίτητης θεμελίωσης για την στερέωση των οργάνων θα γίνει ανεξαρτήτως της επιφάνειας έδρασης: μπετόν, χώμα, άμμος, ή ελαστικό δάπεδο. Απαιτείται καθαρισμός και απομάκρυνση των μπαζών από τον χώρο τοποθέτησης εκάστου οργάνου την ίδια ημέρα. Συμπεριλαμβάνονται επίσης οι απαιτούμενες εκσκαφές και επιχώσεις για την γενική διαμόρφωση του χώρου, ώστε να υποδεχθεί το χαλίκι που προβλέπεται να αποτελεί την τελική στρώση του δαπέδου. Τέλος, όπως προαναφέρθηκε προβλέπεται η εγκατάσταση φωτιστικών σωμάτων τύπου Led ισχύος 90 W για τον φωτισμό των χώρων της παιδικής χαράς. Στις δαπάνες που υπολογίζονται στα πλαίσια των "Γενικών Εργασιών" συνυπολογίζονται, εκτός από την τοποθέτηση των φωτιστικών και το συνολικό δίκτυο ηλεκτροδότησης που θα εγκατασταθεί στο χώρο για την τροφοδοσία αυτών, καθώς και όλες οι απαραίτητες εργασίες για την σύνδεση του δικτύου με το δίκτυο της ΔΕΗ. Το δίκτυο ηλεκτροδότησης περιλαμβάνει την ηλεκτρική εγκατάσταση φωτισμού και ρευματοδότησης της παιδικής χαράς και πρόκειται να εγκατασταθεί σύμφωνα με το Ελληνικό Πρότυπο ΕΛΟΤ ΗD 384 "Απαιτήσεις για ηλεκτρικές εγκαταστάσεις" και τις απαιτήσεις της Δ.Ε.Η. Τα καλώδια που θα χρησιμοποιηθούν προτείνεται να είναι τριπολικά τύπου J1VV-R, και να βρίσκονται τοποθετημένα σε σωλήνες PVC διατομής 63 mm, καθώς και να είναι εγκιβωτισμένα με άμμο σε χάνδακες με πλάτος 0,40 μ. και σε βάθος από το ύψος του εδάφους, κατάλληλο ώστε να τηρούνται οι κανόνες ασφαλείας. Εργασίες συντήρησης εξοπλισμού Ο εξοπλισμός που πρόκειται να συντηρηθεί, βάσει του ελέγχου, και οι εργασίες που προβλέπονται είναι οι εξής: Κούνια 3ων θέσεων: 37

39 βάψιμο μεταλλικών μερών και μεταφορά του συνόλου του εξοπλισμού σε σημείο που υποδεικνύεται σύμφωνα με το σκαρίφημα που επισυνάπτεται στο Παράρτημα της παρούσας Μελέτης. Όπως φαίνεται και στα σκαριφήματα η κούνια από 3ων θέσεων μετατρέπεται σε 2 θέσεων. Τοιχίο περίφραξης: Το τοιχίο προβλέπεται να αποκατασταθεί στα σημεία που απαιτείται, να επιχριστεί στο σύνολό του και να βαφτεί. Στα πλαίσια των Εργασιών Συντήρησης και στην δαπάνη αυτών συμπεριλαμβάνεται η Πιστοποίηση της παιδικής χαράς που βρίσκεται στον οικισμό του Κάτω Βροντού και που αναλύθηκε παραπάνω. Ο χώρος της παιδικής χαράς θα πρέπει να παραδοθεί με πιστοποιητικό καταλληλότητας και συμμόρφωσης με τα πρότυπα ΕΛΟΤ ΕΝ 1176 (ΕΝ 1176), ΕΛΟΤ ΕΝ , ΕΛΟΤ ΕΝ 1177 (ΕΝ 1177) και ΕΛΟΤ ΕΝ 71-3 ως προς τα όργανα, τις κατασκευές και τα υλικά του, τα δάπεδα ασφαλείας και την εγκατάσταση του εξοπλισμού, από διαπιστευμένο φορέα πιστοποίησης για τον σκοπό αυτό. 38

40 Γενικά τεχνικά χαρακτηριστικά ΟΡΓΑΝΩΝ ΠΑΙΔΙΚΗΣ ΧΑΡΑΣ Στα Γενικά Τεχνικά Χαρακτηριστικά γίνονται αναφορές σε πρότυπα (ΕΝ, DIN, κλπ), η απόδειξη των οποίων μπορεί να γίνει μέσω μιας δήλωσης του κατασκευαστή ότι χρησιμοποιεί υλικά για την κατασκευή σύμφωνα με τα συγκεκριμένα πρότυπα ή άλλως με την προσκόμιση από τους προμηθευτές των αντίστοιχων πιστοποιητικών Ευρωπαϊκών Οργανισμών Τυποποίησης. 1. ΞΥΛΟ Πριν από κάθε επεξεργασία το ξύλο θα γίνεται ανθεκτικό στο χρόνο, στους ατμοσφαιρικούς παράγοντες και στα ξυλοφάγα (έντομα και μύκητες) ακολουθώντας μία επεξεργασία εμποτισμού σε αεροστεγείς κλιβάνους και στη συνέχεια, στις πιο εκτεθειμένες επιφάνειες, να εφαρμόζονται προϊόντα εμποτισμού με βάση το νερό που προσδίδουν στο ξύλο υδροαπωθητικότητα, προστασία ενάντια στις ακτίνες UV (καταστροφική δράση των ηλιακών ακτινών) και χρωματισμό στο φινίρισμα. Ο εμποτισμός του ξύλου να γίνεται μέσω μίας επεξεργασίας υπό πίεση (τουλάχιστον 10 bar) μέσα σε έναν κλίβανο με ηλεκτρονικό χειρισμό. Για τον εμποτισμό σε αεροστεγείς κλιβάνους να χρησιμοποιούνται αποκλειστικά διαλυτικά συντήρησης με βάση το νερό, που δεν περιέχουν χρώμιο, αρσενικό και οργανικούς διαλύτες (να έχουν δοκιμαστεί στο εργαστήριο (EN 113) και σε πραγματικές συνθήκες (EN 252) ενάντια στους σηπτικούς μύκητες, τα ξυλοφάγα έντομα και τους τερμίτες). Αυτός ο κύκλος εμποτισμού, να τηρεί τον Πρότυπο DIN και να γίνεται κατά τέτοιο τρόπο ώστε να επιτευχθεί ο εμποτισμός ολόκληρου του στόμφου, σύμφωνα με το EN 351-1, με στόχο να χρησιμοποιείτε το ξύλο σε κλάση βιολογικού κινδύνου 4 σύμφωνα με το EN 335 δηλαδή σε μόνιμη επαφή με το έδαφος ή το γλυκό νερό. Στη συνέχεια, αφού εμποτιστεί σε αεροστεγείς κλιβάνους, το ξύλο να στεγνώνει, προκειμένου να επιτραπεί η πλήρης προσκόλληση των προστατευτικών αλάτων, έτσι ώστε να γίνουν οι επόμενες επεξεργασίες (επικόλληση και βερνίκωμα) και για να σταθεροποιηθεί το μέγεθος του. Μετά από αυτήν την πρώτη επεξεργασία να εφαρμόζονται χρωστικά προϊόντα εμποτισμού με βάση το νερό πιστοποιημένα βάσει του Προτύπου EN τα οποία να περιέχουν σε ένα ποσοστό κατά βάρος μικρότερο του 2% ουσίες που έχουν χαρακτηριστεί επιβλαβείς από την Οδηγία της Ε.Ο.Κ. 67/548 και σε ένα ποσοστό κατά βάρος μικρότερο του 1 και του 2% αντίστοιχα οργανικούς και αρωματικούς διαλύτες. Δηλαδή, μετά από τον εμποτισμό υπό πίεση σε αεροστεγείς κλιβάνους, το ξύλο να δέχεται μία επεξεργασία με βερνίκια που έχουν χρωματιστεί στο νερό με ακρυλική/αλκυδική βάση τα οποία δεν περιέχουν χρώμιο, κάδμιο και χλώριο για να επιτευχθεί η προστασία του ξύλου από την εκφυλιστική δράση που οφείλεται στις ακτίνες UV (φωτολυτική δράση στην λιγνίνη, αιτία γκριζαρίσματος του ξύλου) και χρήση προϊόντων χαμηλών περιβαλλοντικών επιπτώσεων και για τον άνθρωπο και για το περιβάλλον. Επίσης, αυτά τα προϊόντα να συμμορφώνονται με την Ευρωπαϊκή Οδηγία 76/769/ΕΟΚ η οποία προβλέπει όρια και απαγορεύσεις εισαγωγής στην αγορά και χρήσης ορισμένων επικίνδυνων ουσιών και σκευασμάτων. Στα εξαρτήματα από ξύλινο έλασμα, που χρησιμοποιούνται εκεί όπου είναι σημαντική η σταθερότητα του μεγέθους (π.χ. δοκοί στήριξης) και η μείωση των φαινομένων σκασίματος, να χρησιμοποιείται μία συγκολλητική ουσία κατασκευής τύπου Ι (χρήση σε εξωτερικό 39

41 περιβάλλον) σύμφωνη με το EN 301 και δοκιμασμένη βάσει του Προτύπου EN 302. Αυτή η συγκολλητική ουσία, μονοσυστατικής πολυουρεθανικής βάσης, να περιέχει λιγότερο από 5% οργανικούς διαλύτες, να μην περιέχει φορμαλδεΰδη (κλάση εκπομπών 0) σύμφωνα με τοdin Να είναι δοκιμασμένη σύμφωνα με το EN 71-3 προκειμένου να υπάρχει η δυνατότητα να μετρηθεί η διαρροή τοξικών στοιχείων (αντιμόνιο, αρσενικό, βάριο, κ.λ.π.) και μη δείχνοντας καμία υπέρβαση από τα όρια που ορίζονται από τον Κανονισμό και επομένως να είναι κατάλληλη για τη συγκόλληση εκείνων των εξαρτημάτων από ξύλινο έλασμα που προορίζονται για μικρά παιδιά, τα οποία είναι πολύ ευαίσθητα στις ρυπαντικές ουσίες. Οι κατασκευές των δαπέδων να αντέχουν φορτίο (ομοιόμορφα κατανεμημένο) της τάξεως των 250kg/m². Για τα μη προσβάσιμα επικλινή σκέπαστρα να θεωρείται μέγιστο επιτρεπτό φορτίο τα 240kg/m² (φορτίο από ομοιόμορφα κατανεμημένο χιόνι). Για τις δοκούς-κάγκελα στήριξης των γεφυρών από σχοινιά ή με αλυσίδες, να θεωρείται μέγιστο συνολικό επιτρεπτό φορτίο συγκεντρωμένο στα σημεία στερέωσης των σχοινιών και/ή των αλυσίδων τα 100Kg. 2. ΛΑΚΑΡΙΣΜΕΝΑ ΚΟΝΤΡΑ ΠΛΑΚΕ ΑΠΟ ΠΟΛΥΣΤΡΩΜΑΤΙΚΟ ΘΑΛΑΣΣΗΣ Οι λακαρισμένες επιφάνειες να είναι κατασκευασμένες από πολυστρωματικό ξύλο θαλάσσης, από σημύδα και φαινολική κόλλα κατάλληλη για χρήση σε εξωτερικό περιβάλλον. Τα κόντρα πλακέ να ανήκουν στην κλάση BFU 100 του Προτύπου DIN και να ανταποκρίνονται στις προδιαγραφές που προβλέπονται από την κλάση 3 του Προτύπου EN Αυτό το υλικό να αποτελείται από ξύλο κατά ένα ποσοστό άνω του 95% και να έχει μία εκπομπή φορμαλδεΰδης σύμφωνα με την κλάση Ε1 βάσει του EN Επίσης, τα κόντρα πλακέ να ανταποκρίνονται και στα όρια εκπομπής φορμαλδεΰδης που προβλέπονται για την κλάση Α από το ΕΝ Η επιφανειακή επεξεργασία λακαρίσματος να γίνεται κατά ΕΝ 927-1, δηλαδή με κύκλο βαφής σε υδάτινη βάση που χρησιμοποιεί πυθμένα εμποτισμένο με νερό και 2 χέρια ακρυλικού μονοσυστατικού χρωστικού φινιρίσματος. Επίσης, αυτά τα προϊόντα να μην περιέχουν βαρέα μέταλλα (χρώμιο, κάδμιο και μόλυβδο) και να έχουν πολύ λιγότερο από 5gr/kg κόντρα πλακέ ουσίες που έχουν χαρακτηριστεί επικίνδυνες από την Οδηγία ΕΟΚ 67/ ΚΑΤΑΣΚΕΥΕΣ ΑΠΟ ΑΝΟΞΕΙΔΩΤΟ ΧΑΛΥΒΑ Για τα εξαρτήματα που είναι πιο εκτεθειμένα στη διαβρωτική και εκφυλιστική δράση των ατμοσφαιρικών παραγόντων, να χρησιμοποιείτε ανοξείδωτος χάλυβα AISI 304. Η συγκόλληση των κατασκευών να πραγματοποιείτε με συγκολλητικά μηχανήματα σύμφωνα με το Πρότυπο EN ΣΙΔΗΡΙΚΑ, ΒΙΔΕΣ ΚΑΙ ΠΑΞΙΜΑΔΙΑ Τα σιδηρικά και όλα τα συστήματα «στήριξης» να έχουν κατασκευαστεί με πρέσες ή με καλούπια από ανοξείδωτο χάλυβα ή χάλυβα γαλβανισμένο εν θερμώ σύμφωνα με το Πρότυπο EN Οι βίδες και τα παξιμάδια να διαθέτουν ένα γαλβανισμένο-επιχρωμιωμένο φινίρισμα προκειμένου να αποτρέπετε τη σκουριά να φθείρει τα μέρη που βρίσκονται σε άμεση επαφή με το ξύλο. 40

42 Οι βίδες αυτοδιάτρησης που χρησιμοποιούνται για τη στερέωση των εξαρτημάτων από ξύλο να έχουν τα εξής χαρακτηριστικά: - αυτοδιευρυνόμενη κεφαλή: το σχήμα της με τα πτερύγια να επιτρέπει τη βαθμιαία συμπίεση της ίνας του ξύλου έτσι ώστε να αποφεύγεται το σκίσιμο των επιφανειών. - αυτοφρεζαριζόμενο σπείρωμα: η παρουσία μίας φρέζας ανάμεσα στο τμήμα διάτρησης και τον κορμό να επιτρέπει την εισαγωγή της βίδας τρυπώντας την ίνα του ξύλου με μείωση των φαινομένων σχισίματος. - επένδυση αυτολίπανσης: το σπείρωμα που έχει επενδυθεί με συνθετικό υλικό αυτολίπανσης να επιτρέπει την γρήγορη προώθηση της βίδας στο υλικό. 5. ΕΛΑΤΗΡΙΑ Τα ελατήρια να είναι κατασκευασμένα από ελαστικό σύρμα χάλυβα 50 CrV με άξονα διαμέτρου τουλάχιστον 18mm και να έχουν κατασκευαστεί σύμφωνα με το Πρότυπο DIN Η επιφανειακή σκλήρυνση να επιτυγχάνεται μέσω της διαδικασίας «σφυρηλάτησης» προκειμένου να επιτευχθεί η βελτίωση της αντοχής στις δυναμικές εντάσεις. Η αντιδιαβρωτική προστασία ενάντια στους ατμοσφαιρικούς παράγοντες να επιτυγχάνεται πρώτα μέσω της επεξεργασίας φωσφάτωσης με ψευδάργυρο ή αντίστοιχης επεξεργασίας και μετά με την βαφή με σκόνη (πολυεστέρα) που προσδίδει στη βάση μεγαλύτερη προστασία. 6. ΤΣΟΥΛΗΘΡΕΣ Οι πίστες των τσουληθρών να είναι κατασκευασμένες από ανοξείδωτο χάλυβα AISI 430 πάχους 15/10 περίπου. Η επιφάνεια να υποβάλλεται σε μία ειδική επεξεργασία που της προσδίδει μία υψηλή επιφανειακή στιλπνότητα. Από πλευράς μηχανικής αντοχής ο προμηθευτής να δηλώνει τα εξής: Τάση θραύσης περίπου 83Kg και Τάση εξασθένησης περίπου 63Kg. 7. ΑΛΥΣΙΔΕΣ Οι αλυσίδες να είναι κατασκευασμένες από χάλυβα γαλβανισμένο εν θερμώ κοσκινισμένο έτσι ώστε να αφαιρεθούν οι επιφανειακές τραχύτητες. Να φέρουν διαστάσεις: διάμετρος του άξονα: περίπου 6 χιλιοστά βήμα κρίκου: περίπου 18,5 χιλιοστά πλάτος: περίπου 20 χιλιοστά Οι αλυσίδες να αντέχουν ένα μέγιστο φορτίο με διαμήκη δύναμη έλξης περίπου 700Kg και να έχουν ένα φορτίο θραύσης που δηλώθηκε από τον κατασκευαστή περίπου 1.400Kg. 8. ΔΙΧΤΥΑ ΚΑΙ ΣΧΟΙΝΙΑ Δίχτυα, γέφυρες με σχοινιά, μεμονωμένα σχοινιά και σχοινιά αναρρίχησης να κατασκευάζονται με ίνες που έχουν σχεδιαστεί και κατασκευαστεί ειδικά για τα παιχνίδια με σχοινιά έχοντας δοκιμαστεί και εγκριθεί σύμφωνα με τις συγκεκριμένες προδιαγραφές του Προτύπου EN Συγκεκριμένα, να έχουν κατασκευαστεί με σχοινί τύπου FORTA- HERCULES των 16 και 18mm με 6 κλώνους διαμέτρου περίπου 2,0mm από γαλβανισμένο χάλυβα, με επένδυση από πολυαμιδικό υλικό ή προπυλένιο υψηλής αντοχής στη φθορά και στους ατμοσφαιρικούς παράγοντες. 41

43 Η συναρμολόγηση των ινών να γίνεται μέσω ενός συνδετήρα από πλαστικό ή πρεσαρισμένο αλουμίνιο χωρίς να φθείρει την επένδυση και εξασφαλίζοντας πλήρη ασφάλεια στο παιχνίδι προκειμένου να μην υπάρχουν κενές γωνίες, προεξοχές και επικίνδυνες σχισμές. 9. ΠΛΑΣΤΙΚΑ ΚΑΙ ΠΟΛΥΜΕΡΗ ΥΛΙΚΑ Εφόσον σε τμήμα των προσφερόμενων οργάνων, χρησιμοποιείται HPL, αυτό να είναι κατασκευασμένο από στρώματα κυτταρινούχων ινών (χαρτί τύπου Craft) με συνένωση εμποτισμένου χαρτιού με ρητίνες εκ των οποίων το επιφανειακό να έχει ένα διακοσμητικό φύλλο. Το πάνελ κατά την διαδικασία της παρασκευής, να υποβάλλεται στη συνδυασμένη δράση πίεσης (περίπου 90 kg/cm²) και θερμότητας (περίπου 150º C) σε ειδικές πρέσες στις οποίες να γίνεται η πολυσυμπύκνωση των ρητινών. Με αυτή την ειδική επεξεργασία της επιφάνειας, να επιτρέπει να διατηρεί σχεδόν αναλλοίωτα με το πέρασμα του χρόνου τα φυσικά και αισθητικά του χαρακτηριστικά παρόλο που θα είναι εκτεθειμένο στη δράση των ακτινών UV και στους ατμοσφαιρικούς παράγοντες (υγρασία, παγετό, χαλάζι, όξινες βροχές). Να είναι αυτόνομο και κατάλληλο για χρήση σε εξωτερικούς χώρους (ανθεκτικό στη δράση των ακτινών UV και των ατμοσφαιρικών παραγόντων), να πλένεται πολύ εύκολα με νερό και σαπούνι και να μην είναι εύφλεκτο. Να φέρει τα ακόλουθα τεχνικά στοιχεία: - Τεχνητή παλαίωση: καμία εμφανής αλλοίωση - Αντοχή στην αλατονέφωση (ASTM B-117): καμία αλλοίωση - Αντοχή στη φωτιά (Υ.Δ. 26/6/84): κλάση 2 - Αντοχή στη συμπίεση (N/mm²): 275 περίπου - Αντοχή στη δύναμη έλξης (N/mm²): 135 περίπου - Αντοχή στην κάμψη (N/mm²): 155 περίπου 9.2 Πολυαμίδιο (PΑ-6) Με αυτό το υλικό να κατασκευάζονται οι τάπες προστασίας για τις βίδες και τα παξιμάδια και τα καπάκια στην κορυφή των δοκών κάτι το οποίο εξασφαλίζει μέγιστη ανθεκτικότητα στον χρόνο και αμεταβλητότητα των τεχνικών και αισθητικών χαρακτηριστικών του προϊόντος. 10. ΣΥΝΤΗΡΗΤΙΚΟ ΠΡΟΪΟΝ ΓΙΑ ΤΟΝ ΕΜΠΟΤΙΣΜΟ ΥΠΟ ΠΙΕΣΗ Ο εμποτισμός του ξύλου να γίνεται μέσω μίας επεξεργασίας υπό πίεση (10 bar περίπου) μέσα σε έναν κλίβανο με ηλεκτρονικό χειρισμό όπου χρησιμοποιείται ένα συντηρητικό προϊόν. Αυτό το προϊόν να φέρει τις πιστοποιήσεις ότι δεν περιέχει χρώμιο, αρσενικό και οργανικούς διαλύτες, και έχει δοκιμαστεί στο εργαστήριο ( EN 113) και σε πραγματικές συνθήκες ( EN 252) ενάντια στους σηπτικούς μύκητες, τα ξυλοφάγα έντομα (EN 47) και τους τερμίτες (EN 117). Αυτός ο κύκλος εμποτισμού, να τηρεί τον Πρότυπο DIN και να γίνεται κατά τέτοιο τρόπο ώστε να επιτευχθεί ο εμποτισμός ολόκληρου του στόμφου, σύμφωνα με το EN 351-1, με στόχο να χρησιμοποιείτε το ξύλο, ανάλογα με την θέση, με κλάση βιολογικού κινδύνου 3 και 4 σύμφωνα με το EN 335. Αφού εμποτιστεί σε αεροστεγείς κλιβάνους, το ξύλο να στεγνώνει επαρκώς, με σκοπό να σταθεροποιηθεί το μέγεθός του, να επιτραπεί η πλήρης προσκόλληση των προστατευτικών αλάτων, αλλά και για να γίνουν οι επόμενες επεξεργασίες (επικόλληση και βερνίκωμα). 42

44 11. ΒΕΡΝΙΚΙΑ Οι λακαρισμένες επιφάνειες από πολυστρωματικό θαλάσσης να βάφονται σε υδάτινη βάση με μονοσυστατικά βερνίκια πιστοποιημένα κατά ΕΝ 927-1, που δεν περιέχουν βαρέα μέταλλα (χρώμιο, κάδμιο και μόλυβδο) και να έχουν περίπου λιγότερο από 5gr/kg κόντρα πλακέ ουσίες που έχουν χαρακτηριστεί επικίνδυνες από την Οδηγία ΕΟΚ 67/548. Τα εξαρτήματα από μασίφ ξύλο και ελάσματα πεύκου εμποτισμένου με πίεση να δέχονται μία επεξεργασία με χρωστικά προϊόντα εμποτισμού πιστοποιημένα βάσει του Προτύπου EN τα οποία να περιέχουν σε ένα ποσοστό κατά βάρος μικρότερο του 2% περίπου ουσίες που έχουν χαρακτηριστεί επιβλαβείς από την Οδηγία της Ε.Ο.Κ. 67/548 και σε ένα ποσοστό κατά βάρος μικρότερο του 1 και του 2% περίπου αντίστοιχα οργανικούς και αρωματικούς διαλύτες. Αυτή η διαδικασία επιβάλλεται να πραγματοποιηθεί προκειμένου να προστατεύσει το ξύλο από την εκφυλιστική δράση που οφείλεται στις ακτίνες UV (φωτολυτική δράση στην λιγνίνη, αιτία γκριζαρίσματος του ξύλου) επιβραδύνοντας το γκριζάρισμα του ξύλου. 12. ΣΥΓΚΟΛΛΗΤΙΚΑ ΥΛΙΚΑ Τα εξαρτήματα από ξύλινο έλασμα, να χρησιμοποιούνται εκεί όπου είναι σημαντική η σταθερότητα του μεγέθους (π.χ. δοκοί στήριξης) και η μείωση των φαινομένων σκασίματος. Να κατασκευάζονται με μία συγκολλητική ουσία κατασκευής τύπου Ι (χρήση σε εξωτερικό περιβάλλον) σύμφωνη με το EN 301 και δοκιμασμένη βάσει του Προτύπου EN 302. Αυτή η συγκολλητική ουσία, να περιέχει λιγότερο από 5% περίπου οργανικούς διαλύτες και να είναι πιστοποιημένη για την παραγωγή φερουσών κατασκευών από ξύλο σύμφωνα με το DIN Επειδή η εγκατάσταση θα πραγματοποιηθεί με μέσα και ευθύνη του προσφέροντα, επί ποινή αποκλεισμούπρέπει να προσφέρει μαζί με την τεχνική προσφορά του ότι είναι σε συμμόρφωση με το σύστημα διαχείρισης ποιότητας ISO 9001:2008 ή ισοδύναμο ως προς την εγκατάσταση οργάνων παιδότοπων, παιδικών χαρών, εξοπλισμού πόλης και δαπέδων. Η υφιστάμενη κατάσταση και η χωροθέτηση των εξοπλισμών, για κάθε επιμέρους περίπτωση παρουσιάζεται στο Παράρτημα 1 που επισυνάπτεται. Η προτεινόμενη θέση των υπο προμήθεια ειδών, νέων αλλά και αυτών που προβλέπεται να μεταφερθούν, παρουσιάζεται στο Παράρτημα 2 της παρούσας Μελέτης. Στην συνέχεια παρουσιάζονται οι πίνακες των επιμέρους προϋπολογισμών για τις έξι (6) περιπτώσεις που αναλύθηκαν παραπάνω, οι οποίοι καταλήγουν αθροιστικά στον Συνολικό Ενδεικτικό Προϋπολογισμό. Έπειτα παρατίθενται οι Τεχνικές Προδιαγραφές των προσφερόμενων υπό προμήθεια ειδών και των προσφερόμενων εργασιών, σε συμφωνία πάντοτε με την παρούσα Τεχνική Έκθεση. Τα αναμενόμενα οφέλη από την αποπεράτωση του έργου είναι: 1. Αυξημένα επίπεδα ασφάλειας για τους επισκέπτες των κοινόχρηστων χώρων 2. Βελτίωση τηςποιότηταςζωής 3. Παιδικές χαρές πιο προσιτές προς τους χρήστες 4. Προσέλκυση και εξυπηρέτηση επισκεπτών στους παραπάνω οικισμούς 5. Καθαρότερο περιβάλλον παιχνιδιού 6. Δημιουργία χώρων ασφαλείας-πρόβλεψη και αποφυγή κινδύνων 43

45 Η προμήθεια των ειδών που αναλύθηκαν και οι απαραίτητες εργασίες που τις συνοδεύουν, στην παρούσα Τεχνική Περιγραφή έχει τελικό προϋπολογισμό ,00, συμπεριλαμβανομένου ΦΠΑ 24%. Φορέας χρηματοδότησης είναι ο Δήμος Κάτω Νευροκοπίου, εφόσον η παρούσα σύμβαση θα χρηματοδοτηθεί με Ιδίους Πόρους. ΣΥΝΤΑΧΘΗΚΕ Χαριζάνης Δημήτριος Τοπογράφος Μηχανικός Τ.Ε. 44

46 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΔΡΑΜΑΣ ΔΗΜΟΣ ΚΑΤΩ ΝΕΥΡΟΚΟΠΙΟΥ Δ/νση Τεχνικών Υπηρεσιών Αρ. Μελέτης: 15/2015 Έργο:Προμήθεια και τοποθέτηση οργάνων, δαπέδων ασφαλείας και λοιπού εξοπλισμού για την αναβάθμιση παιδικών χαρών του ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ Παρακάτω παρατίθενται οι επιμέρους προϋπολογισμοί των περιπτώσεων που αναλύθηκαν στην Τεχνική Έκθεση, καθώς και ο συνολικός - αθροιστικός προϋπολογισμός της Μελέτης, ο οποίος θα αποτελεί και τον ΕΝΔΕΙΚΤΙΚΟ ΠΡΟΥΠΟΛΟΓΙΣΜΟ της Πράξης. Ονομαστικά οι περιπτώσεις παιδικών χαρών είναι οι εξής: παιδική χαρά οικισμού Βώλακα παιδική χαρά περιοχής εργατικών κατοικιών Κάτω Νευροκοπίου παιδική χαρά οδού Βενιζέλου Κάτω Νευροκοπίου παιδική χαρά οικισμού Περιθωρίου παιδική χαρά οικισμού Οχυρού παιδική χαρά οικισμού Κάτω Βροντού 45

47 Επιμέρους Προϋπολογισμός π.χ. οικισμού Βώλακα Α/Α ΠΕΡΙΓΡΑΦΗ ΕΙΔΟΥΣ Μ/Μ ΠΟΣΟΤΗΤΑ ΤΙΜΗ ΜΟΝΑΔΟΣ ΣΥΝΟΛΟ Α. Προμήθεια οργάνων και λοιπού εξοπλισμού παιδικής χαράς 1 Πινακίδα εισόδου τεμ 1,00 600,00 600,00 2 Πόρτα εισόδου τεμ 1,00 864,00 864,00 Μεταλλική περίφραξη (ύψους 110 μμ 3 εκ.) 5,00 84,00 420,00 4 Κούνια 2 θέσεων ξύλινη παίδων τεμ 1,00 662,00 662,00 5 Τραμπάλα ξύλινη παιδιών 4 θέσεων τεμ 1,00 390,00 390,00 6 Ταλαντευόμενο (ελατήριο παπάκι) τεμ 1,00 405,00 405,00 7 Μύλος τύπου Α τεμ 1,00 780,00 780,00 8 Κάδος απορριμμάτων τεμ 3,00 147,00 441,00 Επιστύλια φωτιστικά σώματα τύπου τεμ 3.450,00 9 Led 3, ,00 10 Παγκάκι απλό τεμ 4,00 145,00 580,00 11 Προμήθεια διαβαθμισμένων χαλίκων (βότσαλα) ποταμού, διαμέτρου 2-8 mm μ 2 144,50 22, ,25 Β. Εργασίες 12 Γενικές εργασίες κατ' αποκοπήν 1,00 950,00 950,00 13 Εργασίες συντήρησης κατ' αποκοπήν 1,00 200,00 200,00 Σύνολο Α: ,25 Φ.Π.Α 24% 3.118,38 Επιμέρους Σύνολο : ,63 46

48 Επιμέρους Προϋπολογισμός π.χ. Περιοχής εργατικών κατοικιών Κάτω Νευροκοπίου Α/Α ΠΕΡΙΓΡΑΦΗ ΕΙΔΟΥΣ Μ/Μ ΠΟΣΟΤΗΤΑ ΤΙΜΗ ΜΟΝΑΔΟΣ ΣΥΝΟΛΟ Α. Προμήθεια οργάνων και λοιπού εξοπλισμού παιδικής χαράς 1 Πινακίδα εισόδου τεμ 1,00 600,00 600,00 2 Πόρτα εισόδου τεμ 2,00 864, ,00 3 Ξύλινη περίφραξη (ύψους 110 εκ.) μμ 82,00 67, ,00 4 Τραμπάλα ξύλινη 4πλη τεμ 1,00 390,00 390,00 Σύνθετο όργανο παιχνιδιού 5 περιστροφική τσουλήθρα τεμ 1, , ,00 6 Ταλαντευόμενο (ελατήριο παπάκι) τεμ 2,00 405,00 810,00 7 Κούνια 2 θέσεων ξύλινη νηπίων τεμ 1,00 860,00 860,00 8 Παγκάκι απλό τεμ 8,00 145, ,00 Επιστύλια φωτιστικά σώματα τύπου τεμ 9 Led 6, , ,00 10 Κάδος ανακύκλωσης τεμ 1,00 500,00 500,00 11 Κάδος απορριμμάτων τεμ 6,00 147,00 882,00 12 Βρύση μαντεμένια τεμ 1,00 450,00 450,00 Δάπεδο ασφαλείας - πλάκες μ 2 13 (0.5x0.5x0.04) 224,00 44, ,00 Β. Εργασίες 14 Γενικές εργασίες κατ' αποκοπήν 1, , ,00 15 Γενικές εργασίες κατ' αποκοπήν 1,00 200,00 200,00 Σύνολο Α: ,00 Φ.Π.Α 24% 9.549,60 Επιμέρους Σύνολο: ,60 47

49 Επιμέρους Προϋπολογισμός π.χ. Οδού Βενιζέλου Κάτω Νευροκοπίου Α/Α ΠΕΡΙΓΡΑΦΗ ΕΙΔΟΥΣ Μ/Μ ΠΟΣΟΤΗΤΑ ΤΙΜΗ ΜΟΝΑΔΟΣ ΣΥΝΟΛΟ Α. Προμήθεια οργάνων και λοιπού εξοπλισμού παιδικής χαράς 1 Πινακίδα εισόδου τεμ 1,00 600,00 600,00 2 Πόρτα εισόδου τεμ 1,00 864,00 864,00 Σύνθετο όργανο παιχνιδιού με τεμ 3 τούνελ 1, , ,00 4 Ταλαντευόμενο (ελατήριο παπάκι) τεμ 1,00 405,00 405,00 5 Ξύλινο όργανο νηπίων τεμ 1,00 577,61 577,63 6 Τραμπάλα μεταλλική νηπίων τεμ 1,00 493,00 493,00 7 Μύλος τύπου Α τεμ 1,00 780,00 780,00 8 Κούνια 2 θέσεων παίδων μεταλλική τεμ 1,00 600,00 600,00 9 Κάδος ανακύκλωσης τεμ 1,00 500,00 500,00 10 Κάδος απορριμμάτων τεμ 2,00 147,00 294,00 11 Βρύση μαντεμένια τεμ 1,00 450,00 450,00 Ξύλινος τραπεζοπάγκος με τεμ 12 παγκάκια 1,00 500,00 500,00 13 Παγκάκι απλό τεμ 2,00 145,00 290,00 Επιστύλια φωτιστικά σώματα τύπου τεμ 14 Led 1, , ,00 Δάπεδο ασφαλείας - πλάκες μ 2 15 (0.5x0.5x0.04) 59,00 44, ,00 16 Προμήθεια διαβαθμισμένων χαλίκων (βότσαλα) ποταμού, διαμέτρου 2-8 mm μ 2 288,00 22, ,00 Β. Εργασίες 17 Γενικές εργασίες κατ' αποκοπήν 1, , ,00 18 Εργασίες συντήρησης κατ' αποκοπήν 1,00 950,00 950,00 Σύνολο Α: ,63 Φ.Π.Α 24% 7.298,31 Επιμέρους Σύνολο: ,92 48

50 Επιμέρους Προϋπολογισμός π.χ. Οικισμού Περιθωρίου Α/Α ΠΕΡΙΓΡΑΦΗ ΕΙΔΟΥΣ Μ/Μ ΠΟΣΟΤΗΤΑ ΤΙΜΗ ΜΟΝΑΔΟΣ ΣΥΝΟΛΟ Α. Προμήθεια οργάνων και λοιπού εξοπλισμού παιδικής χαράς 1 Πινακίδα εισόδου τεμ 1,00 600,00 600,00 2 Πόρτα εισόδου τεμ 1,00 864,00 864,00 Μεταλλική περίφραξη (ύψους 110 μμ 3 εκ.) 50,00 84, ,00 4 Ξύλινος τραπεζοπάγκος με παγκάκια τεμ 1,00 500,00 500,00 5 Παγκάκι απλό τεμ 2,00 145,00 290,00 6 Κάδος απορριμμάτων τεμ 4,00 147,00 588,00 Επιστύλια φωτιστικά σώματα τύπου τεμ 7 Led 4, , ,00 8 Μύλος τύπου Α τεμ 1,00 780,00 780,00 9 Τραμπάλα ξύλινη παιδιών 4 θέσεων τεμ 2,00 390,00 780,00 Σύνθετο όργανο παιχνιδιού 10 περιστροφική τσουλήθρα τεμ 1, , ,00 Κάθισμα κούνιας παίδων με 11 αλυσίδες με κουζινέτα τεμ 4,00 114,00 456,00 Κάθισμα κούνιας νηπίων με 12 αλυσίδες και κουζινέτα τεμ 2,00 134,00 268,00 13 Ταλαντευόμενο (ελατήριο παπάκι) τεμ 1,00 405,00 405,00 14 Προμήθεια διαβαθμισμένων χαλίκων (βότσαλα) ποταμού, διαμέτρου 2-8 mm μ 2 532,00 22, ,00 Β. Εργασίες 15 Γενικές εργασίες κατ' αποκοπήν 1, , ,00 16 Εργασίες συντήρησης κατ' αποκοπήν 1,00 870,00 870,00 Σύνολο Α: ,00 Φ.Π.Α 24% 8.669,04 Επιμέρους Σύνολο: ,04 49

51 Επιμέρους Προϋπολογισμός π.χ. οικισμού Οχυρού Α/Α ΠΕΡΙΓΡΑΦΗ ΕΙΔΟΥΣ Μ/Μ ΠΟΣΟΤΗΤΑ ΤΙΜΗ ΜΟΝΑΔΟΣ ΣΥΝΟΛΟ Α. Προμήθεια οργάνων και λοιπού εξοπλισμού παιδικής χαράς 1 Πινακίδα εισόδου τεμ 1,00 600,00 600,00 2 Πόρτα εισόδου τεμ 2,00 864, ,00 Ξύλινη περίφραξη (ύψους 110 μμ 3 εκ.) 45,00 67, ,00 4 Κάδος απορριμμάτων τεμ 3,00 147,00 441,00 Επιστύλια φωτιστικά σώματα τεμ 5 τύπου Led 4, , ,00 6 Παγκάκι απλό τεμ 1,00 145,00 145,00 Σύνθετο όργανο παιχνιδιού τεμ 7 βυθός 1, , ,00 8 Βρύση μαντεμένια τεμ 1,00 450,00 450,00 Ταλαντευόμενο (ελατήριο τεμ 9 παπάκι) 1,00 405,00 405,00 Κάθισμα κούνιας παίδων με 10 αλυσίδες και κουζινέτα τεμ 2,00 114,00 228,00 11 Μύλος τύπου Α τεμ 1,00 780,00 780,00 12 Προμήθεια διαβαθμισμένων χαλίκων (βότσαλα) ποταμού, διαμέτρου 2-8 mm μ 2 276,50 22, ,25 Β. Εργασίες 13 Γενικές εργασίες κατ' αποκοπήν 1, , ,00 14 Εργασίες συντήρησης κατ' αποκοπήν 1,00 850,00 850,00 Σύνολο Α: ,25 Φ.Π.Α 24% 6.353,58 Επιμέρους Σύνολο: ,83 50

52 Επιμέρους Προϋπολογισμός π.χ. οικισμού Κάτω Βροντού Α/Α ΠΕΡΙΓΡΑΦΗ ΕΙΔΟΥΣ Μ/Μ ΠΟΣΟΤΗΤΑ ΤΙΜΗ ΜΟΝΑΔΟΣ ΣΥΝΟΛΟ Α. Προμήθεια οργάνων και λοιπού εξοπλισμού παιδικής χαράς 1 Πινακίδα εισόδου τεμ 1,00 600,00 600,00 2 Πόρτα εισόδου τεμ 1,00 864,00 864,00 Μεταλλική περίφραξη (ύψους 110 μμ 3 εκ.) 24,00 84, ,00 4 Κάδος απορριμμάτων τεμ 2,00 147,00 294,00 Επιστύλια φωτιστικά σώματα τύπου τεμ 5 Led 4, , ,00 6 Παγκάκι απλό τεμ 1,00 145,00 145,00 7 Βρύση μαντεμένια τεμ 1,00 450,00 450,00 8 Τραμπάλα ξύλινη 4πλη τεμ 1,00 390,00 390,00 9 Ταλαντευόμενο (ελατήριο παπάκι) τεμ 1,00 405,00 405,00 10 Τσουλήθρα τεμ 1,00 850,00 850,00 Κάθισμα κούνιας παίδων με τεμ 11 αλυσίδες και κουζινέτα 2,00 114,00 228,00 12 Προμήθεια διαβαθμισμένων χαλίκων (βότσαλα) ποταμού, διαμέτρου 2-8 mm μ 2 193,00 22, ,50 Β. Εργασίες 13 Γενικές εργασίες κατ' αποκοπήν 1,00 980,00 980,00 14 Εργασίες συντήρησης κατ' αποκοπήν 1,00 650,00 650,00 Σύνολο Α: ,50 Φ.Π.Α 24% 4.035,48 Επιμέρους Σύνολο: ,98 51

53 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΔΡΑΜΑΣ ΔΗΜΟΣ ΚΑΤΩ ΝΕΥΡΟΚΟΠΙΟΥ Δ/νση Τεχνικών Υπηρεσιών Αρ. Μελέτης: 15/2015 Έργο:Προμήθεια και τοποθέτηση οργάνων, δαπέδων ασφαλείας και λοιπού εξοπλισμού για την αναβάθμιση παιδικών χαρών του Συνολικός Ενδεικτικός Προϋπολογισμός Α/Α ΠΕΡΙΓΡΑΦΗ ΕΙΔΟΥΣ Μ/Μ ΠΟΣΟΤΗΤΑ ΤΙΜΗ ΜΟΝΑΔΟΣ ΣΥΝΟΛΟ Α. Προμήθεια οργάνων και λοιπού εξοπλισμού παιδικής χαράς 1 Πινακίδα εισόδου τεμ 6,00 600, ,00 2 Πόρτα εισόδου τεμ 8,00 864, ,00 3 Ξύλινη περίφραξη (ύψους 110 εκ.) μμ 127,00 67, ,00 Μεταλλική περίφραξη (ύψους 110 μμ 4 εκ.) 79,00 84, ,00 5 Κάδος ανακύκλωσης τεμ 2,00 500, ,00 6 Κάδος απορριμμάτων τεμ 20,00 147, ,00 Επιστύλια φωτιστικά σώματα τύπου τεμ 7 Led 22, , ,00 8 Σύνθετο όργανο παιχνιδιού βυθός τεμ 1, , ,00 Σύνθετο όργανο παιχνιδιού με τεμ 9 τούνελ 1, , ,00 Σύνθετο όργανο παιχνιδιού τεμ 2,00 10 περιστροφική τσουλήθρα 6250, ,00 11 Ταλαντευόμενο (ελατήριο παπάκι) τεμ 7,00 405, ,00 Κάθισμα κούνιας παίδων με τεμ 8,00 12 αλυσίδες και κουζινέτα 114,00 912,00 Κάθισμα κούνιας νηπίων με τεμ 2,00 13 αλυσίδες και κουζινέτα 134,00 268,00 14 Ξύλινο όργανο νηπίων τεμ 1,00 577,61 577,63 15 Μύλος τύπου A τεμ 4,00 780, ,00 16 Βρύση μαντεμένια τεμ 4,00 450, ,00 17 Τραμπάλα ξύλινη παιδιών 4 θέσεων τεμ 5,00 390, ,00 18 Τραμπάλα μεταλλική νηπίων τεμ 1,00 493,00 493,00 19 Τσουλήθρα τεμ 1,00 850,00 850,00 20 Κούνια 2 θέσεων μεταλλική παίδων τεμ 1,00 600,00 600,00 21 Κούνια 2 θέσεων ξύλινη νηπίων τεμ 1,00 860,00 860,00 22 Κούνια 2 θέσεων ξύλινη παίδων τεμ 1,00 662,00 662,00 23 Ξύλινος τραπεζοπάγκος με παγκάκια τεμ 2,00 500, ,00 24 Παγκάκι απλό τεμ 18,00 145, ,00 52

54 25 26 Δάπεδο ασφαλείας - πλάκες (0.5x0.5x0.04) Προμήθεια διαβαθμισμένων χαλίκων (βότσαλα) ποταμού, διαμέτρου 2-8 mm μ 2 283,00 μ ,00 Β. Εργασίες 44,00 22, , ,00 27 Γενικές εργασίες 28 Εργασίες συντήρησης κατ' αποκοπήν 1, ,00 κατ' αποκοπήν 1, , , ,00 Σύνολο Α: ,61 Φ.Π.Α 24% ,39 Επιμέρους Σύνολο: ,00 Ο ΣΥΝΤΑΞΑΣ ΚΑΙ ΘΕΩΡΗΣΑΣ Χαριζάνης Δημήτριος Τοπογράφος Μηχανικός Τ.Ε. 53

55 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΔΡΑΜΑΣ ΔΗΜΟΣ ΚΑΤΩ ΝΕΥΡΟΚΟΠΙΟΥ Δ/νση Τεχνικών Υπηρεσιών Αρ. Μελέτης: 15/2015 Έργο:Προμήθεια και τοποθέτηση οργάνων, δαπέδων ασφαλείας και λοιπού εξοπλισμού για την αναβάθμιση παιδικών χαρών του ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Όλες οι παρακάτω αναφερόμενες τεχνικές προδιαγραφές των οργάνων και των ανταλλακτικών είναι οι ελάχιστα ζητούμενες από την Υπηρεσία. Οποιοδήποτε όργανο, το οποίο καλύπτει τουλάχιστον όλες τις παραπάνω προδιαγραφές από πλευράς δραστηριοτήτων, σχήματος και μεγέθους, είναι αποδεκτό. Οι τελικές διαστάσεις των οργάνων μπορούν να διαφέρουν έως και +/- 10%. Α.1. Πινακίδα εισόδου Προμήθεια, μεταφορά επί τόπου του έργου και τοποθέτηση πινακίδας εισόδου η οποία φέρει το σήμα πιστοποίησης καταλληλότητας λειτουργίας της παιδικής χαράς και τις εξής τουλάχιστον πληροφορίες: Απαγόρευση εισόδου για ζώα συντροφιάς, με εξαίρεση σκύλους συνοδούς ατόμων με αναπηρία. Τις ηλικιακές ομάδες παιδιών για τις οποίες προορίζεται η παιδική χαρά. Τηλέφωνα έκτακτης ανάγκης. Τηλέφωνα επικοινωνίας με τον ΟΤΑ Προτροπή για διατήρηση της καθαριότητας. Τις ώρες λειτουργίας της παιδικής χαράς. Στην προμήθεια της πινακίδας συμπεριλαμβάνονται και τα απαιτούμενα υλικά και μικροϋλικα για την πλήρη τοποθέτηση της πινακίδας σε σημείο που θα υποδειχθεί από την Τεχνική Υπηρεσία, με τρόπο ώστε να επιτυγχάνεται και η σταθερότητα της κατασκευής. Α.2. Πόρτα εισόδου Προμήθεια, μεταφορά επί τόπου του έργου και εγκατάσταση πόρτας εισόδου της παιδικής χαράς. Η παρακάτω προμήθεια και τοποθέτηση αφορά τις εργασίες και τα υλικά για την πόρτα εισόδου στο τμήμα της περίφραξης που προβλέπεται η είσοδος των επισκεπτών, προδιαγραφών ως παρακάτω: 54

56 Θα τοποθετηθεί μεταλλικός κοιλοδοκός, βαμμένος, ο οποίος θα στηριχθεί στα πλαϊνά, διατομής διαστάσεων 10x10x3 χιλ, θα συνδεθεί με την περίφραξη και το κενό που θα προκύψει θα καλυφτεί. Η νέα πόρτα θα είναι δίφυλλη μεταλλική (όχι αλουμινίου), κατάλληλων διαστάσεων, πυράντοχη, με όλα τα είδη κιγκαλερίας (μεντεσέδες, πόμολα, κλειδιά), καλή στερέωση του ενός φύλλου με εσωτερικούς σύρτες, βαμμένη, χρώματος επιλογής της Τεχνικής Υπηρεσίας. Στην δαπάνη προβλέπεται η αποκατάσταση όλων των μερεμετιών που θα προκύψουν και όλα τα προϊόντα, έπειτα των εργασιών, προβλέπεται να απομακρυνθούν από τον χώρο εργασιών. Για την ασφάλεια του προσωπικού, υπεύθυνος θα είναι ο προμηθευτής και προβλέπεται να ληφθούν μέτρα ασφαλείας για αποφυγή προβλημάτων από την χρήση κολλήσεων. Οι ακριβείς διαστάσεις θα ληφθούν από τον προμηθευτή και η τοποθέτησή τους θα γίνει μετά από συνεννόηση με την Τεχνική Υπηρεσία. Α.3. Ξύλινη περίφραξη (ύψους 110 εκ.) Προμήθεια, μεταφορά επί τόπου του έργου και πλήρη εγκατάσταση ξύλινης περίφραξης, γύρω από τον χώρο της παιδικής χαράς, και σε σημεία που προβλέπει η Μελέτη, καθαρού (εκτός εδάφους) ύψους 1,10 m.η ξύλινη περίφραξη θα κατασκευάζεται σε τμήματα των 200 cm μήκους και 100cm ύψους. Θα αποτελείται από δυο κολώνες από σύνθετη ξυλεία διατομής 90x90mm ύψους 100cm, δυο οριζόντιες τραβέρσες από ξυλεία διατομής 45x95mm μήκους 182cm και 9 κάθετες ξύλινες τάβλες διατομής 20x100mm ύψους 90cm. Στις κολώνες στο κάτω μέρος θα εφαρμόζονται οι βάσεις πάκτωσης από γαλβανισμένη λαμαρίνα. Οι δοκοί της περίφραξης θα διαθέτουν ειδικές μεταλλικές δοκοθήκες από γαλβανισμένη λαμαρίνα πάχους 3mm με φλάντζα από το ίδιο υλικό 15x15cm οι όποιες θα προσαρμόζονται στην ξύλινη δοκό με δυο περαστές γαλβανισμένες βίδες. Η ξύλινη δοκός στο σημείο που θα προσαρμόζεται η δοκοθήκη θα έχει δεχτεί επεξεργασία ώστε η λαμαρίνα να μην εξέχει. Οι δοκοθήκες θα στερεώνονται σε βάση από σκυρόδεμα με ούπατ και γαλβανισμένα στριφώνια. Περιλαμβάνεται η προμήθεια και μεταφορά των πασσάλων στον τόπο του έργου, η τοποθέτησή τους, τα υλικά και τα μικροϋλικά στήριξης (πρόκες κλπ) και οι δαπάνες του απαιτουμένου εργατοτεχνικού προσωπικού και των εργαλείων. 55

57 Α.4. Μεταλλική περίφραξη (ύψους 110 εκ.) Προμήθεια, μεταφορά επί τόπου του έργου και πλήρη εγκατάσταση μεταλλικής περίφραξης με τα απαιτούμενα υλικά και μικροϋλικά σύνδεσης και τοποθέτησης. Η περίφραξη θα είναι από συρματόπλεγμα. Οι μεταλλικοί πάσσαλοι (ορθοστάτες) θα είναι γαλβανισμένοι και θα τοποθετούνται σε απόσταση 2,5 μέτρων μεταξύ τους σε υποδοχές εντός του εδάφους και θα πληρώνονται με σκυρόδεμα. Σε περιπτώσεις που προβλέπεται η τοποθέτηση της περίφραξης να γίνει επί κρασπέδου οι μεταλλικοί πάσσαλοι πακτώνονται κατάλληλα στο κράσπεδο. Η μεταλλική περίφραξη θα περιλαμβάνει: Συρματόπλεγμα ύψους 1,10 μ. 55x55 πάχος σύρματος 2,7 mm (N16) Πάσσαλο από σωλήνα γαλβανιζέ διαμέτρου Φ60 mm Β.Τ. (εν θερμώ - χωρίς ραφή) συνολικού ύψους 1,50 μ. Αντηρίδες από παρόμοιο σωλήνα ύψους 1,20 μ. Τάπα PVC στις οπές των σωλήνων Σύνδεσμοι γαλβανιζέ για τις αντηρίδες Σύρμα για δέσιμο Σκυρόδεμα τύπου C 16/20 Οι ορθοστάτες της περίφραξης θα τοποθετηθούν σε βάθος 50 cm και θα πακτωθούν μέσα σε υποδοχές εντός του εδάφους, που θα πληρώνονται με σκυρόδεμα. Α.5. Κάδος ανακύκλωσης Ο κάδος ανακύκλωσης αποτελείται από 3 μονάδες κάδων (σύνολο κάδων: 3 μονάδες), με διάμετρο κάθε δοχείου 30 εκ. και ύψος δοχείου 50 εκ. Το σύνολο των λίτρων (volume ανά δοχείο) προβλέπεται να είναι τουλάχιστον 35 λίτρα. Το συνολικό μήκος της εν λόγω προμήθειας προβλέπεται να είναι 112 εκ. και το πλάτος αυτής 40 εκ. Το εξωτερικό υλικό 56

58 που θα κατασκευαστούν οι κάδοι θα είναι λαμαρίνα DKP και το εσωτερικό υλικό θα είναι γαλβανιζέ φύλλο (κατά της σκουριάς). Τέλος το χρώμα που θα αποτελεί την τελική στρώση των κάδων θα είναι προστασίας και θα τοποθετηθεί με την μέθοδο της ηλεκτροστατικής βαφής. Στην τιμή περιλαμβάνονται όλες οι δαπάνες προμήθειας, μεταφοράς επί τόπου του έργου και πλήρης τοποθέτησης του υπό προμήθεια είδους. Α.6. Κάδος απορριμμάτων Ο επιστύλιος μεταλλικός απορριμματοδέκτης αποτελείται από έναν κάδο χωρητικότητας 35 λίτρων και στυλίσκο στήριξης με διακοσμητικό στην κορυφή. Ο κάδος είναι κατασκευασμένος από διάτρητη λαμαρίνα πάχους 2 χιλ. για το κυρίως σώμα και τον πυθμένα του. Το κυρίως σώμα του είναι κυλινδρικό, ύψους περίπου 50 εκ. και διαμέτρου περίπου 32 εκ. και η διάτρηση του έχει διάμετρο 2 εκ. Διαθέτει δε εσωτερικό κάδο από διάτρητη λαμαρίνα πάχους 1 1/4χιλ., ύψους 50εκ και διαμέτρου περίπου 30εκ. και η διάτρησή του έχει διάμετρο 6χιλ. Στο χείλος του θα διαθέτει δύο αναμονές κυκλικού σχήματος Φ40χιλ. για την αφαίρεση του εσωτερικού κάδου από τον εξωτερικό και συγκράτηση της σακούλας. Το πάνω μέρος του κάδου θα είναι ανοικτό για την άνετη ρίψη ελαφρών απορριμμάτων. Ο κάδος απορριμμάτων είναι τοποθετημένος στο στυλίσκο στήριξης και το ανώτατο σημείο του είναι σε ύψος 120 εκ. από το έδαφος. Ο στηλίσκος στήριξης θα είναι κατασκευασμένος από στραντζαριστό κοιλοδοκό 80x80χιλ. πάχους 3χιλ. και ύψους περίπου 120εκ. Στο άνω άκρο του, ο στυλίσκος φέρει μαντεμένια κορυφή παραδοσιακής αισθητικής και συνολικού ύψους 10εκ. Στο κάτω άκρο του θα φέρει δίσκο στήριξης διαμέτρου 25εκ. και πάχους 10χιλ. Όλα τα μεταλλικά στοιχεία που χρησιμοποιούνται (βίδες, σύνδεσμοι, κλπ) είναι κατασκευασμένα από μέταλλα είτε θερμογαλβανισμένα, είτε ηλεκτρογαλβανισμένα. Οι διαστάσεις και οι διατομές των μεταλλικών στοιχείων πρέπει να είναι επαρκείς για να παραλάβουν τα φορτία για τα οποία έχουν σχεδιαστεί. Ο απορριμματοδέκτης θα είναι βαμμένος με ηλεκτροστατική βαφή πούδρα polyester δύο στρωμάτων χρώματος επιλογής της Υπηρεσίας. Στην τιμή περιλαμβάνεται η δαπάνη για την προμήθεια και μεταφορά του απορριμματοδέκτη από το εργοστάσιο παραγωγής στον τόπο του έργου, τη διάνοιξη οπής διαστάσεων 50x50εκ. και βάθους 50 εκ. σε έδαφος οποιουδήποτε είδους, την προσωρινή στήριξη του απορριμματοδέκτη κατά την κατακορύφωση και την πάκτωση αυτού μέσα στο έδαφος με σκυρόδεμα κατηγορίας C12/15, η δαπάνη για την προμήθεια και μεταφορά όλων των υλικών του σκυροδέματος επί τόπου του έργου, την κατασκευή ξυλότυπου, την παρασκευή του σκυροδέματος καθώς και κάθε άλλη δαπάνη υλικών και εργασιών που θα απαιτηθεί για την έντεχνη εκτέλεση της κατασκευής και τοποθέτησης του απορριμματοδέκτη. 57

59 Α.7. Επιστύλια φωτιστικά σώματα τύπου Led Προμήθεια, μεταφορά επί τόπου του έργου και τοποθέτηση φωτιστικού κορυφής στύλου με κατανομή φωτός 360 μοιρών, επί στύλου 3ων μέτρων. Η απόδοση του φωτιστικού έχει τις εξής τεχνικά χαρακτηριστικά: Ο ελάχιστος βαθμός αποτελεσματικότητας του φωτιστικού σώματος (LER) είναι τουλάχιστον 90lm/w για τα LEDs. Οπτική διανομή: Τύπου V, μακριά, μη αποκομμένη (Συνίσταται). Η απόδοση του φανού είναι μεγαλύτερη ή ίση με 4000 lumens. Η προστασία από την εισχώρηση νερού-σκόνης είναι IP65. Το εύρος τάσης εισόδου κυμαίνεται από 100V AC έως 240V AC. Η ισχύς εισόδου είναι 90 Watts ή μικρότερη. Ο συντελεστής ισχύος είναι μεγαλύτερος από 0,95. Το εύρος της θερμοκρασίας λειτουργίας είναι -40 οc έως +50 οc. Το CRI είναι >70. Το CCT είναι μεταξύ 4600Κ και 5600Κ. Διάρκεια ζωής: > ώρες. Η φωτομετρική απόδοση υποδεικνύεται παρακάτω. Το φωτιστικό προορίζεται για φωτισμό τοπίου και ως εκ τούτου το φώς εκπέμπεται προς όλες τις κατευθύνσεις δημιουργώντας το μοτίβο που υποδεικνύεται παρακάτω. 58

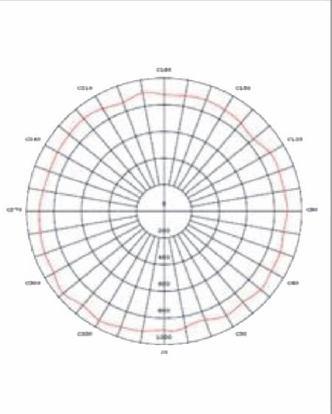

60 Προτεινόμενες διαστάσεις φωτιστικού: 500 mm διάμετρος κορυφής x 437 mm ύψος. Βάρος φωτιστικού: 11 kg +/-5% Προδιαγραφές φωτιστικού: Το φωτιστικό έχει αντικεραυνική προεξοχή με προστασία τάσης εισόδου 5000V τουλάχιστον. Προτεινόμενες προδιαγραφές κατασκευής φωτιστικού: Η οπτική του ανακλαστήρα (REFLECTOR) είναι οριζόντια ή κάθετα με τον πόλο διατεταγμένα σε κυκλική διάταξη. Το πάνω μέρος του ανακλαστήρα (REFLECTOR) διαχέει το φώς οριζόντια, το κάτω μέρος του ανακλαστήρα διαχέει το φώς προς τα κάτω. Τοποθέτηση σε ιστό με απόληξη 50mm με 3 ανοξείδωτες βίδες συγκράτησης [M6 X 15]. Το περιμετρικό κάλυμμα είναι από Διάφανο Πολυκαρβουνικό υλικό (PC). Το περιμετρικό κάλυμμα είναι ανθεκτικό, υψηλής διαφάνειας με UV πρόσθετο για αντίσταση στη γήρανση λόγω του ήλιου. Το κέλυφος του λαμπτήρα είναι κατασκευασμένο από υψηλής θερμικής αγωγιμότητας αλουμίνιο με μια ενσωματωμένη ψήκτρα τοποθετημένη στην κορυφή του φωτιστικού (το πάνω κάλυμμα είναι ανοιγόμενο για εύκολη και γρήγορη αντικατάσταση- συντήρηση σε περίπτωση που χρειαστεί)- η ακτινοβολία με βερνικωμένο φινίρισμα μέσω ψησίματος. 59

61 Φωτιστικό Εικόνα 1 Στην τιμή περιλαμβάνεται η προμήθεια, μεταφορά και τοποθέτηση ενός ιστού, ανοξείδωτου ή γαλβανισμένο εν θερμώ, συνολικού ύψους 3μ. και διατομής σχήματος κανονικού εξαγώνου από έλασμα πάχους 5mm. Η πλευρά του εξαγώνου παρά την βάση του σιδηροιστού πρέπει να έχει μήκος 11.4 εκ. και η πλευρά παρά την κορυφή 6 εκ. Ο κορμός του σιδηροιστού θα φέρει χαλύβδινη πλάκα εδράσεως διαστάσεων 0.60*0.60 m, πάχους 20 χλστ. καλά ηλεκτροσυγκολλημένη σε αυτόν, θα φέρει δε 6 ενισχυτικά πτερύγια στηρίξεως πάχους 16 χλστ. σχήματος ορθογωνίου τριγώνου, διαστάσεως των δύο καθέτων αυτού πλευρών 0.20 και 0.30 μ. Ο ιστός σε απόσταση 0,8 μ. από τη βάση του θα έχει μεταλλική θύρα επαρκών διαστάσεων για την είσοδο, εγκατάσταση, σύνδεση και 60

62 συντήρηση των καλωδίων τροφοδότησης του φωτιστικού. Οι ελάχιστες διαστάσεις της θύρας θα είναι ύψους 300 χιλστ. και πλάτος 65 χλστ. Επίσης συμπεριλαμβάνονται οι δαπάνες για τα καλώδια τύπου H05VV-U,R (NYM), Ονομαστικής τάσης 300/500V και διατομής 3 x 1,5 mm² τα οποία θα τοποθετηθούν κατά μήκος του στύλου και για την σύνδεση των φωτιστικών με το κεντρικό δίκτυο φωτισμού της παιδικής χαράς. Α.8. Σύνθετο όργανο παιχνιδιού βυθός Ενδεικτικές διαστάσεις οργάνου: Μήκος: Πλάτος: Ύψος: 785 εκ. 640 εκ. 330 εκ. Γενικές διαστάσεις ασφαλείας: Μήκος: Πλάτος: 955 εκ. 870 εκ. Μέγιστο ύψος πτώσης: 210 εκ. Ηλικία χρήστη: 1,5+ Το σύνθετο όργανο παιχνιδιού θα περιλαμβάνει: Ένα Τετράγωνο πατάρι με σκεπή. Ένα Τετράγωνο πατάρι χωρίς σκεπή. Ένα προσαρμοζόμενο πατάρι χωρίς σκεπή. Μία τσουλήθρα 3m. Μία τσουλήθρα 2m. Μία προσαρμοζόμενη κούνια νηπίων. Μία καμπυλωτή ράμπα ανόδου. Μία σκάλα ανόδου. Μία προσαρμοζόμενη κεκλιμένη αναρρίχηση. Μία κεκλιμένη γέφυρα. Τετράγωνο πατάρι με σκεπή. Το πατάρι αποτελείται από: 4 Ξύλινες πολυκολλητες δοκούς διαστάσεων 100Χ100mm μήκους 2800mm. 1 πατάρι από κόντρα πλακέ πάχους 21 mm με την μία πλευρά να διαθέτει αντιολισηθτικό δάπεδο 1 σκέπαστρο τριγωνικής μορφής κατασκευασμένο από 2 κομμάτια κόντρα πλακέ θαλάσσης. 61

63 Το πατάρι προσαρμόζετε στους δοκούς με βίδες Μ10Χ200mm (Περικόχλια), στις ελεύθερες επιφάνειες του παταριού προσαρμόζονται πάνελ ή ξύλινα κάγκελα από δοκούς διαστάσεων 9.5Χ3.5cm με βίδες Μ8Χ50. Όλες οι ακμές έχουν στρογγυλοποιημένες άκρες. Η σκεπή προσαρμόζεται στις κολώνες με την χρήση βιδών Μ8Χ140mm (Περικόχλια). Όλες οι βίδες σφραγίζονται με τάπα πολυπροπυλενίου(pp). Το πατάρι αποτελείται από: Τετράγωνο πατάρι. 4 ξύλινες πολυκολλητές δοκούς διαστάσεων 100x100mm μήκους 2200 mm 1 πατάρι από κόντρα πλακέ πάχους 21 mmμε την μία πλευρά να διαθέτει αντιολισθητικό δάπεδο. Το πατάρι προσαρμόζετε στους δοκούς με βίδες Μ10Χ200mm (Περικόχλια), στις ελεύθερες επιφάνειες του παταριού προσαρμόζονται πάνελ ή ξύλινα κάγκελα από δοκούς διαστάσεων 95Χ35mm με βίδες Μ8Χ50mm, όλες οι ακμές έχουν στρογγυλοποιημένες άκρες. Όλες οι βίδες σφραγίζονται με τάπα πολυπροπυλενίου(pp). Τα άνω άκρα των δοκών καλύπτονται με τετράγωνες τάπες πολυπροπυλενίου(pp). Το πατάρι αποτελείται από: Προσαρμοζόμενο τετράγωνο πατάρι 4 ξύλινες πολυκολλητές δοκούς διαστάσεων 100x100mm μήκους 2200 mm 1 πατάρι από κόντρα πλακέ πάχους 21 mmμε την μία πλευρά να διαθέτει αντιολισθητικό δάπεδο. Το πατάρι προσαρμόζετε στο πύργο με σκεπή και στους δοκούς με βίδες Μ10Χ200mm (Περικόχλια), στις ελεύθερες επιφάνειες του παταριού προσαρμόζονται πάνελ ή ξύλινα κάγκελα από δοκούς διαστάσεων 95Χ35mm, όλες οι ακμές έχουν στρογγυλοποιημένες άκρες. Όλες οι βίδες σφραγίζονται με τάπα πολυπροπυλενίου(pp). Τσουλήθρα 3 m. Η τσουλήθρα είναι κυματοειδής μορφής σε ευθεία, προσαρμόζεται σε ύψος 1300mm στην μεριά της εισόδου με την χρήση μεταλλικής βάσης και βιδών Μ10Χ100 (Περικόχλια), στην έξοδο πακτώνεται στο έδαφος. Κατασκευάζεται με τη μέθοδο της περιστροφικής εκχύλισης σε καλούπια, είναι μονοκόμματη χωρίς αιχμηρές άκρες. Αποτελείτε από χαμηλής πυκνότητας πολυαιθυλένη (polyethylene), και έχει προσθήκη υλικών που παρέχουν προστασία από την υπεριώδη ακτινοβολία και τον στατικό ηλεκτρισμό. Η τσουλήθρα στο σημείο είσοδο του χρήστη διαθέτει ζεύγος από προστατευτικά κοντραπλακέ και εγκάρσια μπάρα από σωλήνα Φ26 που στερεώνεται στις δοκούς με βίδες 62

64 Μ8Χ50mm. Η γωνία κλίσης της τσουλήθρας προς το έδαφος δεν υπερβαίνει κατά μέσο όρο της 40 ο. Τσουλήθρα 2 m. Η τσουλήθρα είναι κυματοειδής μορφής σε ευθεία, προσαρμόζεται σε ύψος 1000mm στην μεριά της εισόδου με την χρήση μεταλλικής βάσης και βιδών Μ10Χ100 (Περικόχλια), στην έξοδο πακτώνεται στο έδαφος. Κατασκευάζεται με τη μέθοδο της περιστροφικής εκχύλισης σε καλούπια, είναι μονοκόμματη χωρίς αιχμηρές άκρες. Αποτελείτε από χαμηλής πυκνότητας πολυαιθυλένη (polyethylene), και έχει προσθήκη υλικών που παρέχουν προστασία από την υπεριώδη ακτινοβολία και τον στατικό ηλεκτρισμό. Η τσουλήθρα στο σημείο είσοδο του χρήστη διαθέτει ζεύγος από προστατευτικά κοντραπλακέ και εγκάρσια μπάρα από σωλήνα Φ26 που στερεώνεται στις δοκούς με βίδες Μ8Χ50mm. Η γωνία κλίσης της τσουλήθρας προς το έδαφος δεν υπερβαίνει κατά μέσο όρο της 40 ο. Καμπυλωτή ράμπα ανόδου Η καμπυλωτή ράμπα ανόδου αποτελείται από ξύλα διαστάσεων 740x95x35mm που στερεώνονται σε δύο μεταλλικές σιδηροδοκούς 40Χ60mm καμπύλου σχήματος. Η ράμπα ενώνετε με τους δοκούς με βίδες Μ10Χ100mm (Περικόχλια). Η άνοδος στη ράμπα πραγματοποιείται με τη βοήθεια σχοινιού πολυπροπυλενίου Φ16mm, το οποίο στηρίζεται σε σωλήνα Φ32 που προσαρμόζεται στους δοκούς με την χρήση βιδών Μ8Χ50mm. Η σκάλα ανόδου αποτελείται από: Σκάλα ανόδου 4 ξύλινα σκαλοπάτια διαστάσεων 710x14x45 mm 2 βάσεις για τα σκαλοπάτια συνδυασμού μεταλλικής δοκού 20x30mmκαι 2 ξύλινων δοκών διαστάσεων 50x140mm 2 κολώνες 100x100x1300 mm 2 κουπαστές 100x50 mm 1 προστατευτικό πάτωμα σκάλας πάχους 15 mm Τα σκαλοπάτια έχουν απόσταση μεταξύ τους 190mm και μαζί με τις βάσεις τούς προσαρμόζονται στο πατάρι με βίδες Μ10Χ100mm (Περικόχλια). Στην είσοδο της σκάλας πακτώνονται οι δύο δοκοί και κάτω από τα σκαλοπάτια το προστατευτικό πάτωμα. Η κλίση ανόδου είναι περίπου 58ο περίπου. Οι ξύλινες κουπαστές προσαρμόζονται κατά την ίδια κλίση στην εξέδρα και στους δοκούς στήριξης της σκάλας και σε μία κάθετη απόσταση 710mm από τα σκαλοπάτια. 63

65 Η κεκλιμένη γέφυρα αποτελείται από: Κεκλιμένη γέφυρα Το διάδρομο διαστάσεων 2000x900mmμε υψομετρική διαφορά 300mmκατασκευασμένη από μεταλλικό τελάρο με σιδερένιους δοκούς 60x40mm και ξύλινα σκαλοπάτια 95x35mm Τα προστατευτικά κάγκελα τα οποία κατασκευάζονται από μεταλλικούς δοκούς 30x20mm και ξύλα διαστάσεων 650Χ95Χ35mm κουπαστή από σιδερένιο σωλήνα Φ42 μήκους 2000mm και ύψος 650mm Η γέφυρα προσαρμόζεται στους πύργους με την βοήθεια βιδών Μ8Χ50mm και οι κουπαστέςμε βίδες Μ10Χ120mm (Περικόχλια) και Μ8Χ50.Οι βίδες Μ10 σφραγίζονται με τάπα πολυπροπυλενίου(pp) Οριζόντια κλίμακα Η προσαρμοζόμενη οριζόντια κλίμακα αποτελείται από: 1 ξύλινη κολόνα κατασκευασμένη από πολυκολλητούς δοκούς 2200Χ100Χ100mm η οποία έχει προσαρμοσμένους 3 Σιδερένιους δοκούς Φ26 σε αποστάσεις 350mm για ανάβαση στην κλίμακα. 1 οριζόντια κλίμακα από 2 ξύλινους πολυκολλητούς δοκούς 2200Χ100Χ100mm ενωμένους με σιδερένιους δοκούς Φ26 σε αποστάσεις 300mm μεταξύ τους. Η οριζόντια κλίμακα προσαρμόζεται στους πύργους και στην κολόνα με την βοήθεια βιδών Μ10Χ200 (περικόχλια). Στην είσοδο και στην έξοδο η κλίμακα έχει χειρολαβές από σωλήνα Φ26mm για ευκολότερη ανάβαση. Η κούνια περιλαμβάνει Προσαρμοζόμενη κούνια νηπίων Μία οριζόντια δοκό. Δύο υποστυλώματα. Ένα κάθισμα νηπίων με αλυσίδες. Οριζόντια δοκός. Η οριζόντια δοκός κατασκευάζεται ξύλινες πολυκολλητες δοκούς διαστάσεων 115Χ115mm μήκους 2485mm. Στην μία άκρη του έχει προσαρμοσμένο ένα σύνδεσμο τραπεζοειδής μορφής από στραντζαρισμένη λαμαρίνα πάχους 3mm με τρεις οπές Φ9 όπου βιδώνονται τα υποστυλώματα της κούνιας. Οι σύνδεσμος φέρει αντηρίδες για εξασφαλισμένη σταθερότητα. Η άλλη άκρη της δοκού έχει προσαρμοσμένη μια βάση μορφής Τ από στρατζαρισμένη λαμαρίνα για την στήριξη της σε μία από τις κολώνες του πύργου με την χρήση βιδών Μ10Χ120mm και Μ8Χ50mm. 64

66 Στην κάτω επιφάνεια της δοκού υπάρχουν βιδωμένα δύο κουζινέτα προκειμένου να κρεμαστούν οι αλυσίδες. Υποστυλώματα. Τα δύο υποστυλώματα αποτελούνται από ξύλινες πολυκολλητες δοκούς διαστάσεων 100Χ100mm και μήκους 2300mm, στο άνω μέρος τους έχουν οπές για την συναρμολόγιση με την οριζόντια δοκό με βίδες Μ8Χ120mm (περικόχλια). Όλες οι βίδες σφραγίζονται με τάπα πολυπροπυλενίου(pp). Κάθισμα. Το κάθισμα είναι κατασκευασμένο από καουτσούκ επενδυμένο εσωτερικά από αλουμίνιο για μεγαλύτερη προστασία και ανθεκτικότητα διαστάσεων 440Χ180Χ40mm. Για παιδιά μικρότερης ηλικίας προτείνετε η χρήση ειδικού καθίσματος «λίκνου» οπού το παιδί φωλιάζει στη θέση και προστατεύεται περιμετρικά. Έχουν πιστοποίηση ποιότητας και ασφάλειας των προτύπων 1176/1-7 από την TUV. Το όργανο αποτελείται από: Προσαρμοζόμενη κεκλιμένη αναρρίχηση. 4 Ξύλινες πολυκολλητες δοκούς διαστάσεων 100Χ100mm μήκους 2000mm. 1 Μεταλλικό πλαίσιo από δοκό 30Χ20Χ2mm το οποίο φέρει τις κάθετες κλίμακες. Μία οριζόντια δοκό. Οι ξύλινοι δοκοί έχουν ειδική επεξεργασία ώστε να φωλιάζουν τα πλαίσια στο εσωτερικό τουςκαι να σχηματίσουν ένα πλαίσιο. Η κάθετη κλίμακα αποτελείται από πέντε σιδερένιους δοκούς Φ26 μήκους 800mmστερεωμένους στο μεταλλικό πλαίσιο σε αποστάσεις 300mm μεταξύ τους. Η οριζόντια δοκός κατασκευάζεται ξύλινες πολυκολλητες δοκούς διαστάσεων 115Χ115mmμήκους 2485mm. Στην μία άκρη του έχει προσαρμοσμένους δύο συνδέσμους τραπεζοειδήςμορφής από στραντζαρισμένη λαμαρίνα πάχους 3mm με τρεις οπές Φ9 όπου βιδώνονται οικλίμακες. Η άλλη άκρη της δοκού έχει προσαρμοσμένη μια βάση μορφής Τ από στρατζαρισμένηλαμαρίνα για την στήριξη της σε μία από τις κολώνες του πύργου με την χρήση βιδώνμ10χ120mm και Μ8Χ50mm. Όλες οι βίδες σφραγίζονται με τάπα πολυπροπυλενίου(pp). Προστατευτικές χειρολαβές Άλλα υλικά 65

67 Οι Προστατευτικές χειρολαβές φτιάχνονται Σιδηροσωλήνες Φ26 κουρμπαρισμένες σε σχήματα«πι», «γιώτα» και «ίσια» που βοηθούν τον παιδί στη χρήση του οργάνου και τοπροστατεύουν από πιθανή πτώση. Προστατευτικά πάνελ-κάγκελα. Οι ελεύθερες πλευρές του παταριού προστατεύονται από panel (κοντραπλακέ θαλάσσης)διαστάσεων 69Χ80 cm οπού φέρουν ειδική ξύλινη κουπαστή.τα ξύλινα κάγκελα από δοκούς διαστάσεων 95Χ35mm.Όλες οι ακμές έχουν στρογγυλοποιημένες άκρες. Βάσεις πακτώσεως. Η θεμελίωση του οργάνου γίνεται με συναρμολόγημα από σιδερένιο σωλήνα Φ60 ο οποίοςέχει απόληξη σε λάμα 90Χ90Χ3 mm και σωλήνα Φ21.Προσαρμόζεται στις υποδοχές στο κάτω μέρος των κολόνων και ασφαλίζεται με βίδεςμ10χ120mm (περικόχλια) και βίδες Μ6Χ50 εξασφαλίζοντας απόλυτη σταθερότητα. Οι βάσεις θεμελιώνονται σε βάθος 400mm και εξέχουν από το έδαφος τουλάχιστον 50mm γιανα μην έρχονται σε επαφή τα ξύλα με το έδαφος σύμφωνα με το πρότυπο ΕΝ :2008. Πινακίδα πληροφοριών. Το όργανο φέρει σήμανση πληροφοριών που απαιτούνται από το πρότυπο ΕΝ :2008. Στην τιμή περιλαμβάνονται όλες οι δαπάνες προμήθειας, μεταφοράς επί τόπου του έργου και πλήρης τοποθέτησης του οργάνου. Α.9. Σύνθετο όργανο παιχνιδιού με τούνελ Συνιστώμενη ηλικία χρηστών από 3 έως 12 χρόνια. Τεχνικά χαρακτηριστικά - Εξαρτήματα της δομής κατασκευασμένα εντελώς μη τοξικά - Δοκάρια τετραγωνικής διατομής 9Χ9 εκατοστά από κολλητό ξύλο. - τσουλήθρα από ανοξείδωτο ατσάλι Aisi 304 με πάχος 12/10 μήκους 400 εκατοστών. - εξαρτήματα και βίδες από γαλβανιζέ μέταλλο σύμφωνα με τους κανονισμούς UNI 3740 με τάπες από PVC. - Δίχτυ αναρρίχησης από νάιλον με τετράγωνο μάτι 25Χ25 και εσωτερικό από ατσάλι. 66

68 - Κάγκελο ασφαλείας από χρωμιωμένο ατσάλι, βαμμένο με θερμοσκληρυντική πολυεστερική βαφή, ειδική για εξωτερικούς χώρους. - Κεκλιμένος τοίχος ανάβασης κατασκευασμένος με φέρουσα δομή από δοκάρια 7Χ7 και πέτσωμα με τάβλες πάχους 3,5 εκατοστών, εφοδιασμένο με λαβές για την αναρρίχηση. Το σύνθετο όργανο παιχνιδιού θα περιλαμβάνει: Ένα πύργο με ξύλινα δοκάρια από κολλητό ξύλο τετραγωνικής διατομής 9Χ9 εκατοστά Ένα πύργο με ξύλινα δοκάρια από κολλητό ξύλο τετραγωνικής διατομής 9Χ9 εκατοστά με σκεπή τεσσάρων πλευρών ανυψωμένη. Μια σκάλα με ξύλινα σκαλοπάτια με διπλή κουπαστή και πάνελ προστασίας από κοντραπλακέ, πάχους 10 χιλιοστών επενδεδυμένο με χρωματιστή πλαστική επένδυση για εξωτερικούς χώρους. Μια ξύλινη γέφυρα σύνδεσης με κλίση, με κάγκελο ασφαλείας από ατσάλι, χρωμιωμένο και βαμμένο. Μια σωληνωτή τσουλήθρα κατασκευασμένη από ενισχυμένο στραντζαριστό πολυαιθυλένιο, που συνδέεται στον χαμηλό ακάλυπτο πύργο. Έναν κεκλιμένο πύργο αναρρίχησης. μια γωνιά γυμναστηρίου με πλάτη, οριζόντια σκάλα και δίχτυ αναρρίχησης από νάιλον. Α.10. Σύνθετο όργανο παιχνιδιού περιστροφική τσουλήθρα Ενδεικτικές διαστάσεις οργάνου: Μήκος: Πλάτος: Ύψος: 800 εκ. 690 εκ. 385 εκ. Γενικές διαστάσεις ασφαλείας: Μήκος: Πλάτος: 1015 εκ εκ. Μέγιστο ύψος πτώσης: 155 εκ. Ηλικία χρήστη: 3+ Το σύνθετο όργανο παιχνιδιού θα περιλαμβάνει: Ένα ορθογώνιο πατάρι με σκεπή. Ένα τετράγωνο πατάρι με σκεπή. Ένα Τετράγωνο πατάρι χωρίς σκεπή. Μία τσουλήθρα 3m. Μία περιστροφική τσουλήθρα. Μία προσαρμοζόμενη κούνια παίδων. Μία κεκλιμένη γέφυρα. 67

69 Ένα τούνελ. Μία σκάλα ανόδου Ορθογώνιο πατάρι. Το πατάρι αποτελείται από: 4 Ξύλινες πολυκολλητες δοκούς διαστάσεων 100Χ100mm μήκους 3200mm. 1 διπλό ορθογώνιο πατάρι από κόντρα πλακέ πάχους 21mm με την μία πλευρά ναδιαθέτει αντιολισθητικό δάπεδο. 1 Σκέπαστρο μορφής πυραμίδας κατασκευασμένο από από χαμηλής πυκνότητας πολυαιθυλένη (polyethylene), και έχει προσθήκη υλικών που παρέχουν προστασία από την υπεριώδη ακτινοβολία και τον στατικό ηλεκτρισμό. Το πατάρι προσαρμόζετε στους δοκούς με βίδες Μ10Χ200mm (Περικόχλια), στις ελεύθερες επιφάνειες του παταριού προσαρμόζονται πάνελ ή ξύλινα κάγκελα από δοκούς διαστάσεων 95Χ35mm με βίδες Μ8Χ50mm, όλες οι ακμές έχουν στρογγυλοποιημένες άκρες. Όλες οι βίδες σφραγίζονται με τάπα πολυπροπυλενίου(pp). Η σκεπή προσαρμόζεται στις κολώνες με την χρήση βιδών Μ8Χ140mm (Περικόχλια). Τα άνω άκρα των δοκών καλύπτονται με τετράγωνες τάπες πολυπροπυλενίου(pp). Στην μεγαλύτερη κολόνα τοποθετείται διακοσμητικός φοίνικας από πολυπροπυλένιο. Το πατάρι αποτελείται από: Τετράγωνο πατάρι με σκεπή 4 Ξύλινες πολυκολλητες δοκούς διαστάσεων 100Χ100mm μήκους 2800mm. 1 Πατάρι από κόντρα πλακέ πάχους 21mm με την μία πλευρά να διαθέτει αντιολισθητικό δάπεδο. 1 Σκέπαστρο μορφής πυραμίδας κατασκευασμένο από από χαμηλής πυκνότητας πολυαιθυλένη (polyethylene), και έχει προσθήκη υλικών που παρέχουν προστασία από την υπεριώδη ακτινοβολία και τον στατικό ηλεκτρισμό. Το πατάρι προσαρμόζετε στους δοκούς με βίδες Μ10Χ200mm (Περικόχλια), στις ελεύθερες επιφάνειες του παταριού προσαρμόζονται πάνελ ή ξύλινα κάγκελα από δοκούς διαστάσεων 9.5Χ3.5cm με βίδες Μ8Χ50. Όλες οι ακμές έχουν στρογγυλοποιημένες άκρες. Η σκεπή προσαρμόζεται στις κολώνες με την χρήση βιδών Μ8Χ140mm (Περικόχλια). Όλες οι βίδες σφραγίζονται με τάπα πολυπροπυλενίου(pp). Το πατάρι αποτελείται από: Τετράγωνο πατάρι 3 Ξύλινες πολυκολλητες δοκούς διαστάσεων 100Χ100mm μήκους 1900mm. 1 Ξύλινη πολυκολλητη δοκό διαστάσεων 100Χ100mm μήκους 3200mm 1 Πατάρι από κόντρα πλακέ πάχους 21mm με την μία πλευρά να διαθέτει αντιολισθητικό δάπεδο. 68

70 Το πατάρι προσαρμόζετε στους δοκούς με βίδες Μ10Χ200mm (Περικόχλια), στις ελεύθερες επιφάνειες του παταριού προσαρμόζονται πάνελ ή ξύλινα κάγκελα από δοκούς διαστάσεων 95Χ35mm με βίδες Μ8Χ50mm, όλες οι ακμές έχουν στρογγυλοποιημένες άκρες. Όλες οι βίδες σφραγίζονται με τάπα πολυπροπυλενίου(pp). Τα άνω άκρα των δοκών καλύπτονται με τετράγωνες τάπες πολυπροπυλενίου(pp). Στην μεγαλύτερη κολόνα τοποθετείται διακοσμητικός φοίνικας από πολυπροπυλένιο. Τσουλήθρα 3 m Η τσουλήθρα είναι κυματοειδής μορφής σε ευθεία, προσαρμόζεται σε ύψος 1300mm στην μεριά της εισόδου με την χρήση μεταλλικής βάσης και βιδών Μ10Χ100 (Περικόχλια), στην έξοδο πακτώνεται στο έδαφος. Κατασκευάζεται με τη μέθοδο της περιστροφικής εκχύλισης σε καλούπια, είναι μονοκόμματη χωρίς αιχμηρές άκρες. Αποτελείτε από χαμηλής πυκνότητας πολυαιθυλένη (polyethylene), και έχει προσθήκη υλικών που παρέχουν προστασία από την υπεριώδη ακτινοβολία και τον στατικό ηλεκτρισμό. Η τσουλήθρα στο σημείο είσοδο του χρήστη διαθέτει ζεύγος από προστατευτικά κοντραπλακέ και εγκάρσια μπάρα από σωλήνα Φ26 που στερεώνεται στις δοκούς με βίδες Μ8Χ50mm. Η γωνία κλίσης της τσουλήθρας προς το έδαφος δεν υπερβαίνει κατά μέσο όρο της 40 ο. Περιστροφική τσουλήθρα Η τσουλήθρα είναι περιστροφικής μορφής σε κύκλο, προσαρμόζεται σε ύψος 1600mm, στηνμεριά του ορθογωνίου παταριού με την χρήση μεταλλικής βάσης και βιδών Μ10Χ100(Περικόχλια), στο κέντρο πακτώνεται στο έδαφος. Κατασκευάζεται με τη μέθοδο της περιστροφικής εκχύλισης σε καλούπια, είναι μονοκόμματηχωρίς αιχμηρές άκρες. Αποτελείτε από χαμηλής πυκνότητας πολυαιθυλένη (polyethylene), και έχει προσθήκη υλικώνπου παρέχουν προστασία από την υπεριώδη ακτινοβολία και τον στατικό ηλεκτρισμό. Η τσουλήθρα στο σημείο είσοδο του χρήστη διαθέτει προστατευτικά κάγκελα και εγκάρσιαμπάρα από σωλήνα Φ26 που στερεώνεται στις δοκούς με βίδες Μ8Χ50mm. Η γωνία κλίσηςτης τσουλήθρας προς το έδαφος δεν υπερβαίνει κατά μέσο όρο της 40 ο. Η κούνια περιλαμβάνει: Προσαρμοζόμενη κούνια νηπίων Μία οριζόντια δοκό. 69

71 Δύο υποστυλώματα. Ένα κάθισμα παίδων με αλυσίδες. Οριζόντια δοκός. Η οριζόντια δοκός κατασκευάζεται ξύλινες πολυκολλητες δοκούς διαστάσεων 115Χ115mm μήκους 2485mm. Στην μία άκρη του έχει προσαρμοσμένο ένα σύνδεσμο τραπεζοειδής μορφής από στραντζαρισμένη λαμαρίνα πάχους 3mm με τρεις οπές Φ9 όπου βιδώνονται τα υποστυλώματα της κούνιας. Οι σύνδεσμος φέρει αντηρίδες για εξασφαλισμένη σταθερότητα. Η άλλη άκρη της δοκού έχει προσαρμοσμένη μια βάση μορφής Τ από στρατζαρισμένη λαμαρίνα για την στήριξη της σε μία από τις κολώνες του πύργου με την χρήση βιδών Μ10Χ120mm και Μ8Χ50mm. Στην κάτω επιφάνεια της δοκού υπάρχουν βιδωμένα δύο κουζινέτα προκειμένου νακρεμαστούν οι αλυσίδες. Υποστυλώματα. Τα δύο υποστυλώματα αποτελούνται από ξύλινες πολυκολλητες δοκούς διαστάσεων 100Χ100mm και μήκους 2300mm, στο άνω μέρος τους έχουν οπές για την συναρμολόγιση με την οριζόντια δοκό με βίδες Μ8Χ120mm (περικόχλια).όλες οι βίδες σφραγίζονται με τάπα πολυπροπυλενίου(pp). Κάθισμα. Το κάθισμα είναι κατασκευασμένο από καουτσούκ επενδυμένο εσωτερικά από αλουμίνιο για μεγαλύτερη προστασία και ανθεκτικότητα διαστάσεων 440Χ180Χ40mm. Τούνελ Το τούνελ αποτελείται από μια διάτρητη λαμαρίνα πάχους 2mm και μήκους 1500mm η οποία σχηματίζει ένα κύκλο 680mm περίπου και στην συνέχεια συγκολλιέται με 2 βάσεις από στραντζαρισμένη λαμαρίνα στην είσοδο έξοδο. Το τούνελ εδράζεται πάνω στα πατάρια για την καλύτερη στήριξη και σταθεροποιείται με την χρήση βιδών Μ8Χ40. Η κεκλιμένη γέφυρα: Κεκλιμένη γέφυρα Το διάδρομο διαστάσεων 2000Χ900mm με υψομετρική διαφορά 300mm κατασκευασμένη από μεταλλικό τελάρο με σιδερένιους δοκούς 60Χ40mm και ξύλινα σκαλοπάτια 95Χ35mm. 70

72 Τα προστατευτικά κάγκελα τα οποία κατασκευάζονται από μεταλλικούς δοκούς 30X20mm και ξύλα διαστάσεων 650Χ95Χ35mmκουπαστή από σιδερένιο σωλήνα Φ42 μήκους 2000mm και ύψος 650mm. Η γέφυρα προσαρμόζεται στους πύργους με την βοήθεια βιδών Μ8Χ50mm και οι κουπαστές με βίδες Μ10Χ120mm (Περικόχλια) και Μ8Χ50. Οι βίδες Μ10 σφραγίζονται με τάπα πολυπροπυλενίου(pp) Σκάλα ανόδου Η σκάλα ανόδου αποτελείται από: 5 ξύλινα σκαλοπάτια διαστάσεων 710Χ14Χ45mm. 2 βάσεις για τα σκαλοπάτια συνδυασμού μεταλλικής δοκού 20Χ30mm και 2 ξύλινωνδοκών διαστάσεως 50Χ140mm. 2 κολώνες 100Χ100Χ1300mm. 4 κουπαστές 100Χ50mm. 1 Προστατευτικό Πάτωμα σκάλας Πάχους 15mm. Τα σκαλοπάτια έχουν απόσταση μεταξύ τους 190mm και μαζί με τις βάσεις τούς προσαρμόζονται στο πατάρι με βίδες Μ10Χ100mm (Περικόχλια). Στην είσοδο της σκάλας πακτώνονται οι δύο δοκοί και κάτω από τα σκαλοπάτια το προστατευτικό πάτωμα. Η κλίση ανόδου είναι περίπου 58 ο περίπου. Οι ξύλινες κουπαστές προσαρμόζονται κατά την ίδια κλίση στην εξέδρα και στους δοκούς στήριξης της σκάλας και σε μία κάθετη απόσταση 710mm από τα σκαλοπάτια. Προστατευτικές χειρολαβές Άλλα υλικά Οι Προστατευτικές χειρολαβές φτιάχνονται Σιδηροσωλήνες Φ26 κουρμπαρισμένες σε σχήματα «πι», «γιώτα» και «ίσια» που βοηθούν τον παιδί στη χρήση του οργάνου και το προστατεύουν από πιθανή πτώση. Προστατευτικά πάνελ-κάγκελα. Οι ελεύθερες πλευρές του παταριού προστατεύονται από panel (κοντραπλακέ θαλάσσης) διαστάσεων 69Χ80 cm οπού φέρουν ειδική ξύλινη κουπαστή. Τα ξύλινα κάγκελα από δοκούς διαστάσεων 95Χ35mm. Όλες οι ακμές έχουν στρογγυλοποιημένες άκρες. Βάσεις πακτώσεως. Η θεμελίωση του οργάνου γίνεται με συναρμολόγημα από σιδερένιο σωλήνα Φ60 ο οποίος έχει απόληξη σε λάμα 90Χ90Χ3 mm και σωλήνα Φ21. Προσαρμόζεται στις υποδοχές στο κάτω μέρος των κολόνων και ασφαλίζεται με βίδες Μ10Χ120mm (περικόχλια) και βίδες Μ6Χ50 εξασφαλίζοντας απόλυτη σταθερότητα. Οι βάσεις θεμελιώνονται σε βάθος 400mm και εξέχουν από το έδαφος τουλάχιστον 50mm για να μην έρχονται σε επαφή τα ξύλα με το έδαφος σύμφωνα με το πρότυπο ΕΝ :

73 Στην τιμή περιλαμβάνονται όλες οι δαπάνες προμήθειας, μεταφοράς επί τόπου του έργου και πλήρης τοποθέτησης του οργάνου. Α.11. Ταλαντευόμενο (ελατήριο παπάκι) Τα ξύλινα ζωάκια με ελατήριο αποτελούνται από δύο κύρια μέρη : Το κυρίως ξύλινο σώμα Το ελατήριο και τη βάση Το κυρίως σώμα θα αποτελείται από δύο τμήματα από κόντρα πλακέ θαλάσσης πάχους 18 χιλ. σε σχήμα παπάκι και από τρείς μεταλλικούς σωλήνες διατομής 1/2'' και μήκους 37,5 εκ., οι οποίοι θα συγκρατούν τα δύο κόντρα πλακέ και θα λειτουργούν ως χειρολαβές και ποδολαβές στήριξης των χρηστών. Ένα τρίτο κόντρα πλακέ θαλάσσης χρησιμοποιείται ως κάθισμα. Το κάθισμα θα έχει ενδεικτικές διαστάσεις 25x52 εκ. και πάχος 22 χιλ. Θα έχει δε σχήμα ορθογωνίου παραλληλογράμμου ενώ στις δύο μικρές πλευρές του σχηματίζει ημικύκλια. Το ελατήριο της ταλάντωσης θα έχει ύψος 40 εκ. και τοποθετείται στο κάτω μέρος του καθίσματος. Κάτω από το ελατήριο υπάρχει μεταλλική φλάντζα που η διάμετρός της είναι 30 εκ. και πάχος 1 εκ. Κάτω από τη φλάντζα είναι τοποθετημένες τέσσερις ντίζες διατομής 5/8 που αποτελούν τη βάση για πάκτωση. ΚΟΝΤΡΑ ΠΛΑΚΕ Τα στοιχεία από κόντρα πλακέ που θα απαιτηθούνθα έχουν πάχος τουλάχιστον 18 χιλ. και θα είναι κατασκευασμένα από φύλλα ξυλείας πάχους έκαστο 1,5 χιλ. συγκολλημένα μεταξύ τους με υπό πίεση θερμοκόλληση χρησιμοποιώντας ρητίνες φαινολικής βάσης μη τοξικές. Θα είναι βαμμένα με χρώματα πολυουρεθάνης στα οποία δεν έχουν προσαρτηθεί στεγανωτικά, ή βαφές που περιέχουν μόλυβδο, χρώμιο, κάδμιο ή άλλα βαρέα μέταλλα. Τα χρώματα επίσης θα είναι μεγάλης αντοχής σε αντίξοες καιρικές συνθήκες. Τα ανωτέρω φύλλα κόντρα πλακέ είναι σύμφωνα με τα πρότυπα ΕΝ Η ποιότητα του κόντρα πλακέ θα είναι τέτοια ώστε δεν χρειάζεται περαιτέρω επεξεργασία πριν τη βαφή, όπως, για παράδειγμα, στοκάρισμα. ΠΛΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ Τα πλαστικά στοιχεία που θα απαιτηθούν για την κατασκευή του εξοπλισμού θα έχουν μεγάλη αντοχή στην υπεριώδη ακτινοβολία και σε αντίξοες καιρικές συνθήκες. Προτιμούνται τα υλικά που έχουν δυνατότητα ανακύκλωσης όπως το πολυαιθυλένιο (ΡΕ) ή το προπυλένιο (ΡΡ). Συγκεκριμένα όλες οι βίδες που θα εξέχουν από τον εξοπλισμό πάνω από 5 χιλ. καλύπτονται με πλαστικές τάπες πολυπροπυλενίου. ΜΕΤΑΛΛΙΚΑ ΣΤΟΙΧΕΙΑ 72

74 Τα μεταλλικά στοιχεία που θα χρησιμοποιηθούν για την κατασκευή του εξοπλισμού (βίδες, σύνδεσμοι κλπ) θα είναι από χάλυβα θερμογαλβανισμένο (με ψευδάργυρο) ή ηλεκτρογαλβανισμένο όπου έχει προηγηθεί προετοιμασία της επιφάνειας με αμμοβολή. Οι προτεινόμενες διαστάσεις και οι διατομές των μεταλλικών στοιχείων είναι επαρκείς για να παραλάβουν (με κατάλληλο συντελεστή ασφαλείας) τα φορτία για τα οποία έχουν μελετηθεί ώστε να αντέχουν στη διάβρωση και σε αντίξοες καιρικές συνθήκες. ΧΡΩΜΑΤΑ Τα βερνίκια και τα χρώματα με τα οποία προστατεύονται τα ξύλινα μέρη είναι ειδικά μελετημένα για τις κλιματολογικές συνθήκες της χώρας μας (θερμοκρασιακές μεταβολές, ανοιχτοί ή κλειστοί χώροι κλπ) είναι απολύτως ακίνδυνα για τους χρήστες (δεν περιέχουν μόλυβδο και άλλα βαρέαμέταλλα) και δίνουν μεγάλη αντοχή στις κατασκευές μας. Στην τιμή περιλαμβάνονται όλες οι δαπάνες προμήθειας, μεταφοράς επί τόπου του έργου και πλήρης τοποθέτησης του οργάνου. Α.12. Κάθισμα κούνιας παίδωνμε αλυσίδες και κουζινέτα Κάθισμα Προμήθεια και εγκατάσταση καθίσματος ασφαλείας παίδων, βαρέως τύπου κατασκευής, κατασκευασμένο εσωτερικά από επίπεδο χαλύβδινο έλασμα (91 χιλ) ανοχής 345 Mpa(50,000 psi) και φέρει μεταλλικούς φορμαρισμένους συνδέσμους οι οποίοι είναι διαμέτρου 8 χιλ. κατασκευασμένοι από ανοξείδωτο χάλυβα τύπου 304 με ανοχή 586 Mpa (85,000 psi). Η εξωτερική κατασκευή του καθίσματος θα είναι από φορμαρισμένο μαλακό, αναπαυτικό μαύρο καουτσούκ. Η κατασκευή του καθίσματος θα είναι βραδυφλεγή και θα παρέχει υψηλή αντοχή ενάντια στα διάφορα χημικά. Θα είναι με σταθεροποιητές ενάντια στην υπεριώδη ακτινοβολία και θα παρέχει αντιστατική προστασία. Κουζινέτο κούνιας Στην δαπάνη συμπεριλαμβάνονται και τα κουζινέτα του κάθε καθίσματος. Κατασκευασμένα γαλβανισμένα εν θερμό κουζινέτα στα όποια προσαρμόζονται οι αλυσίδες των καθισμάτων. Οφείλουν να φέρουν πιστοποιητικό σύμφωνα με το EN Επίσης, στην τιμή περιλαμβάνονται όλες οι δαπάνες προμήθειας, μεταφοράς επί τόπου του έργου και πλήρης τοποθέτησης του οργάνου. Α.13. Κάθισμα κούνιας νηπίων με αλυσίδες και κουζινέτα Κάθισμα Προμήθεια και εγκατάσταση καθίσματος ασφαλείας νηπίων, βαρέως τύπου κατασκευής, κατασκευασμένο εσωτερικά από επίπεδο χαλύβδινο έλασμα (91 χιλ) ανοχής 345 Mpa 73

75 (50,000 psi) και φέρει μεταλλικούς φορμαρισμένους συνδέσμους οι οποίοι είναι διαμέτρου 8 χιλ. κατασκευασμένοι από ανοξείδωτο χάλυβα τύπου 304 με ανοχή 586 Mpa (85,000 psi). Η εξωτερική κατασκευή του καθίσματος θα είναι από φορμαρισμένο μαλακό, αναπαυτικό μαύρο καουτσούκ. Η κατασκευή του καθίσματος θα είναι βραδυφλεγή και θα παρέχει υψηλή αντοχή ενάντια στα διάφορα χημικά. Θα είναι με σταθεροποιητές ενάντια στην υπεριώδη ακτινοβολία και θα παρέχει αντιστατική προστασία. Κουζινέτο κούνιας Στην δαπάνη συμπεριλαμβάνονται και τα κουζινέτα του κάθε καθίσματος. Κατασκευασμένα γαλβανισμένα εν θερμό κουζινέτα στα όποια προσαρμόζονται οι αλυσίδες των καθισμάτων. Οφείλουν να φέρουν πιστοποιητικό σύμφωνα με το EN Επίσης, στην τιμή περιλαμβάνονται όλες οι δαπάνες προμήθειας, μεταφοράς επί τόπου του έργου και πλήρης τοποθέτησης του οργάνου. Α.14 Ξύλινο όργανο παιχνιδιού νηπίων Ηλικιακή ομάδα: Έτη: Κάτω από 3 Γενικές διαστάσεις οργάνου Ύψος: Μήκος: Πλάτος: 125 εκ. 235 εκ. 110 εκ. Προμήθεια, μεταφορά επί τόπου του έργου και εγκατάσταση ξύλινου οργάνου παιχνιδιού νηπίων (τύπου τζιπ, τρενάκι, αυτοκίνητο). Τα δομικά στοιχεία παράγονται από επιλεγμένο αποξηραμένο μαλακό ξύλο με το κατάλληλο προφίλ και σε σχήμα, ανάλογο με αυτό του τύπου του παιχνιδιού. Τα τεχνικά και λειτουργικά χαρακτηριστικά τους αντιστοιχούν με τα φορτία που απαιτούνται κατά τη χρήση του εξοπλισμού. Η κατασκευή του εξοπλισμού θα πρέπει να έχει σχεδιαστεί σύμφωνα με τις απαιτήσεις EN τόσο από την άποψη των σταθερών όσο και των μεταβλητών φορτίων αυτής, ανάλογα με τον αριθμό των χρηστών του συγκεκριμένου οργάνου αλλά και σε ότι αφορά όλες τις απαιτήσεις του προτύπου αυτού για την προστασία έναντι πτώσεων και την προστασία έναντι όλων των τύπων των σφιγκτήρων. Όλα τα μέρη πρέπει να είναι γυαλισμένα, εμποτισμένα και βερνικωμένα με τρία στρώματα φιλικών προς το περιβάλλον ακρυλικά βερνίκια κατάλληλα για εξωτερικές συνθήκες. Οι ενώσεις καλύπτονται από επενδυμένο γαλβανισμένο μέταλλο σπειροειδής μορφής με 74

76 βυθισμένο κεφάλι και δεν μπορούν να αποσυναρμολογηθούν χωρίς τη χρήση ενός ειδικού εργαλείου. Όλα τα άλλα μεταλλικά εξαρτήματα και στοιχεία του εξοπλισμού θα προστατεύονται έναντι των καιρικών συνθηκών από μη-τοξικές επιστρώσεις. Το κοντραπλακέ που θα χρησιμοποιείται στις λειτουργίες παραγωγής διατηρεί την απαιτούμενη αντοχή στο νερό και έχει τρία στρώματα επικάλυψης από ακρυλικό βερνίκι με προστασία UV. Ο εξοπλισμός θα πρέπει να τοποθετηθεί στο έδαφος, σύμφωνα με τις οδηγίες του κατασκευαστή του προϊόντος δηλαδή μέσω θεμελίων από σκυρόδεμα με τις απαιτούμενες διαστάσεις ή μέσω αγκυρώσεως στην υπάρχουσα πλάκα σκυροδέματος με πάχος τουλάχιστον 10 cm, το οποίο ενισχύεται στην περιοχή στερέωσης. Τέλος, στην τιμή περιλαμβάνονται όλες οι δαπάνες προμήθειας, μεταφοράς επί τόπου του έργου και πλήρης τοποθέτησης του οργάνου. Α.15Μύλος τύπου Α Συνιστώμενη ηλικία χρήστη από 3 έως 8 χρόνια Περιγραφή του προϊόντος Το όργανο παιχνιδιού αποτελείται από: - Κάθισμα και κουπαστή ασφαλείας, μονοκόμματα - Κεντρικό χερούλι τραβήγματος με επικάλυψη κατά των τραυματισμών. - Κατασκευασμένο για σταθερή τοποθέτηση στο έδαφος. Τεχνικά χαρακτηριστικά - Φέρουσα δομή και δοκάρια σύνδεσης από ατσάλινο στραντζαριστό με διατομή 50Χ20Χ2, χρωμιωμένο εν θερμώ. - Πείρος μονταρισμένος πάνω σε ρουλεμάν ακτινωτά σε τορναρισμένο άξονα με διάμετρο 80 χιλιοστά. - Ενιαίο κάθισμα κατασκευασμένο από ατσάλινα στραντζαριστά διαμέτρου 20Χ2 και κουπαστές ασφαλείας διαμέτρου 25Χ2 χιλιοστών, με καμπύλες γωνίες. - Κεντρικό χερούλι τραβήγματος με επικάλυψη κατά των τραυματισμών από κοντραπλακέ πάχους 10 χιλιοστών επενδυμένο με χρωματιστή πλαστική επένδυση για εξωτερικούς χώρους. - Βίδες από γαλβανιζέ μέταλλο σύμφωνα με τους κανονισμούς UNI 3740 με τάπες από PVC. Τέλος, στην τιμή περιλαμβάνονται όλες οι δαπάνες προμήθειας, μεταφοράς επί τόπου του έργου και πλήρης τοποθέτησης του οργάνου. 75

77 Α.16. Βρύση μαντεμένια Γενικές διαστάσεις βρύσης: Ύψος: 520 mm Γενικές διαστάσεις γούρνας Ύψος: 190 mm Μήκος: 450 mm Πλάτος: 270 mm Τόσο η βρύση όσο και η γούρνα θα είναι μαντεμένιες και θα φέρουν διακοσμητικά σκαλίσματα. Συμπεριλαμβάνονται όλες οι εργασίες πλήρης προμήθειας και εγκατάστασης της βρύσης συμπεριλαμβανομένων και όλων των εργασιών σύνδεσης της με το δίκτυο ύδρευσης. συμπεριλαμβάνονται και όλα τα υλικά και μικροϋλικά που απαιτούνται για την εγκατάσταση της βρύσης και την σύνδεσή της (σωλήνες, μούφες, κλπ) με το δίκτυο, καθώς και όλες οι εκσκαφές-επιχώσεις που θα προκύψουν. Η εξυπηρέτηση των αναγκών του χώρου σε νερό θα γίνει από το δίκτυο ύδρευσης του οικισμού, από σημείο που θα υποδειχθεί από την οικεία υπηρεσία του Δήμου. Η ποιότητα του νερού χημικά και μικροβιολογικά είναι καλή. Α.17. Τραμπάλα ξύλινη παιδιών 4 θέσεων Ενδεικτικές διαστάσεις οργάνου: Μήκος: Πλάτος: Ύψος: 245 εκ. 22 εκ. 70 εκ. Γενικές διαστάσεις ασφαλείας: Μήκος: Πλάτος: 445 εκ. 232 εκ. Ηλικία χρήστη: 3 έως 12 Μέγιστο ύψος πτώσης: 100 εκ. Η ξύλινη τραμπάλα περιλαμβάνει: Ξύλινα καθίσματα Προστατευτικό λάστιχο στην άκρη κάθε πλευράς για την απορρόφηση των κραδασμών από την επαφή με το έδαφος 76

78 Στην τιμή περιλαμβάνονται όλες οι δαπάνες προμήθειας, μεταφοράς επί τόπου του έργου και πλήρης τοποθέτησης του οργάνου. Α.18. Τραμπάλα μεταλλική νηπίων Γενικές διαστάσεις ασφαλείας: Μήκος: Πλάτος: 610 εκ. 340 εκ. Προτείνεται να αποτελείται από μία δοκό ταλαντώσεως προτεινόμενων διαστάσεων 300x9x9 εκ., στα δύο άκρα της οποίας υπάρχουν καθίσματα νηπίων, κατάλληλων 77
