1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ Λαγκαδάς, Δ Η Μ Ο Σ Λ Α Γ Κ Α Δ Α ΥΠΗΡΕΣΙΑ ΚΑΘΑΡΙΟΤΗΤΑΣ Αριθ. Πρωτ.: ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΠΡΑΣΙΝΟΥ Ταχ. Δ/νση : όπισθεν γηπέδoυ Ταχ. Κώδικας : Τηλέφωνο : Προς : Οικονομική Υπηρεσία Τηλεομοιότυπο : Κοιν: Γραφείο Προμηθειών ΘΕΜΑ: «Προμήθεια και τοποθέτηση νέου εξοπλισμού για την αναδιαμόρφωση όκτω (8) υφιστάμενων παιδικών χαρών του Δήμου Λαγκαδά» Σας αποστέλλουμε την υπ αριθμό 01/2017 Μελέτη για την «Προμήθεια και τοποθέτηση νέου εξοπλισμού για την αναδιαμόρφωση όκτω (8) υφιστάμενων παιδικών χαρών του Δήμου Λαγκαδά» ενδεικτικού προϋπολογισμού ,83 με Φ.Π.Α. 24% με C.P.V (Εξοπλισμός παιδικής χαράς), για τις ανάγκες του Τμήματος Συντήρησης Πρασίνου. Παρακαλούμε όπως προβείτε στις νόμιμες διαδικασίες ανάθεσης της ανωτέρω προμήθειας. Ο ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΟΥ ΤΜΗΜΑΤΟΣ ΜΗΛΛΙΟΣ ΓΕΩΡΓΙΟΣ 1

2 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣ/ΝΙΚΗΣ ΔΗΜΟΣ ΛΑΓΚΑΔΑ ΔΙΕΥΘ. ΚΑΘΑΡΙΟΤΗΤΑΣ & ΑΝΑΚΥΚΛΩΣΗΣ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΠΡΑΣΙΝΟΥ Μελέτη: 01/2017 Αριθμ. Πρωτ.: 2103/ «Προμήθεια και τοποθέτηση νέου εξοπλισμού για την αναδιαμόρφωση όκτω (8) υφιστάμενων παιδικών χαρών του Δήμου Λαγκαδά» ΜΕΛΕΤΗ «Προμήθεια και τοποθέτηση νέου εξοπλισμού για την αναδιαμόρφωση οκτώ (8) υφιστάμενων παιδικών χαρών του Δήμου Λαγκαδά» ΠΡΟΫΠΟΛΟΓΙΣΜΟΥ: ,83 ΜΕ ΤΟ Φ.Π.Α. Περιεχόμενα: 1. Τεχνική έκθεση 2. Υφιστάμενη κατάσταση 3. Ανάλυση προμηθειών ανά παιδική χαρά 4. Ενδεικτικός Προϋπολογισμός 5. Τεχνικές περιγραφές ειδών προμήθειας 6. Προδιαγραφές υλικών 7. Συγγραφή Υποχρεώσεων 2

3 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣ/ΝΙΚΗΣ ΔΗΜΟΣ ΛΑΓΚΑΔΑ ΔΙΕΥΘ. ΚΑΘΑΡΙΟΤΗΤΑΣ & ΑΝΑΚΥΚΛΩΣΗΣ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΠΡΑΣΙΝΟΥ «Προμήθεια και τοποθέτηση νέου εξοπλισμού για την αναδιαμόρφωση οκτώ (8) υφιστάμενων παιδικών χαρών του Δήμου Λαγκαδά» Α. ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΑΡΘΡΟ 1ο Αντικείμενο της προμήθειας Η παρούσα μελέτη προϋπολογισμού ,83 με τον ΦΠΑ 24%, συντάσσεται προκειμένου να καλυφθούν οι ανάγκες οκτώ (8) υφιστάμενων παιδικών χαρών στο Δήμο Λαγκαδά, και σύμφωνα με τις παρατηρήσεις από τις βεβαιώσεις ελέγχου του φορέα Πιστοποίησης Κυπριακή Εταιρία να πραγματοποιηθεί η προμήθεια και τοποθέτηση νέου εξοπλισμού για να μπορέσουν να πάρουν το σήμα καταλληλότητας από την Αποκεντρωμένη Διοίκηση Μακεδονίας Θράκης. Πιο συγκεκριμένα οι προμήθειες θα πραγματοποιηθούν: 1. Παιδική χαρά Δημοτικής κοινότητας Λαγκαδά (ΔΕ Λαγκαδά) οδός Κ. Ασίκη 2. Παιδική χαρά Δημοτικής κοινότητας Λαγυνών (ΔΕ Λαγκαδά) περιοχή Λάκος Γήσμπα 3. Παιδική χαρά Δημοτικής κοινότητας Ζαγκλιβερίου (ΔΕ Καλλινδοιων) 4. Παιδική χαρά Δημοτικής κοινότητας Σοχού (ΔΕ Σοχού) 5. Παιδική χαρά τοπικής κοινότητας Γερακαρούς (ΔΕ Κορώνειας) 6. Παιδική χαρά τοπικής κοινότητας Καβαλαρίου (ΔΕ Λαγκαδά) 7. Παιδική χαρά τοπικής κοινότητας Αγίου Βασιλείου (ΔΕ Κορώνειας) 8. Παιδική χαρά τοπικής κοινότητας Ασκού (ΔΕ Σοχού) Η εν λόγω προμήθεια θα βαρύνει τον κωδικό εξόδων που θα ορίσει η Οικονομική Υπηρεσία του Δήμου, του εγκεκριμένου προϋπολογισμού οικονομικού έτους O κωδικός αριθμός CPV είναι ο (Εξοπλισμός παιδικής χαράς). Το κριτήριο ανάθεσης της προμήθειας είναι η πλέον συμφερότερη από οικονομικής άποψης προσφορά μόνο με βάσει της τιμής (χαμηλότερη τιμή). 3

4 ΑΡΘΡΟ 2ο Ισχύουσες διατάξεις 1. Ο Ν. 3852/ Το άρθρο 209 του Ν. 3463/2006, όπως αναδιατυπώθηκε με την παρ. 3 του άρθρου 22 του Ν. 3536/ Ο Ν. 4412/2016 (ΦΕΚ 147/Α/ ) «Δημόσιες Συμβάσεις Έργων, Προμηθειών και Υπηρεσιών (προσαρμογή στις Οδηγίες 2014/24/ΕΕ και 2014/25/ΕΕ)». 4. Το άρθρο 22 (τροποποιήσεις του Ν. 4412/2016) του Ν. 4441/2016 ( ΦΕΚ 227/Α/ ). 5. Το άρθρο 46 του Ν. 4447/ Το άρθρο 50 του Ν. 4446/ Η υπ αριθμόν 28492/ Υπουργική Απόφαση (ΦΕΚ Β 931/ ). 8. Η υπ αριθμόν 27934/2014 Υπουργική Απόφαση (ΦΕΚ Β 2029/ ). ΛΑΓΚΑΔΑΣ Ο ΣΥΝΤΑΚΤΗΣ ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜΗΜΑΤΟΣ ΠΡΑΣΙΝΟΥ ΜΗΛΛΙΟΣ ΓΕΩΡΓΙΟΣ Ο ΘΕΩΡΗΣΑΣ Ο ΑΡΜΟΔΙΟΣ ΑΝΤΙΔΗΜΑΡΧΟΣ ΣΤΟΪΟΣ ΗΛΙΑΣ 4

5 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣ/ΝΙΚΗΣ ΔΗΜΟΣ ΛΑΓΚΑΔΑ ΔΙΕΥΘ. ΚΑΘΑΡΙΟΤΗΤΑΣ & ΑΝΑΚΥΚΛΩΣΗΣ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΠΡΑΣΙΝΟΥ «Προμήθεια και τοποθέτηση νέου εξοπλισμού για την αναδιαμόρφωση οκτώ (8) υφιστάμενων παιδικών χαρών του Δήμου Λαγκαδά» Β. ΥΦΙΣΤΑΜΕΝΗ ΚΑΤΑΣΤΑΣΗ Β.1. Παιδική χαρά Δημοτικής κοινότητας Λαγκαδά (ΔΕ Λαγκαδά) οδός Κ. Ασίκη Πρόκειται για υφιστάμενη παιδική χαρά σε χώρο εντός του οικισμού του Λαγκαδά επί της οδού Κ. Ασίκη. Το εμβαδόν του χώρου είναι 510m 2 και η περίμετρος 95m. Στον χώρο είναι τοποθετημένα παλιά όργανα παιδικής χαράς θα αποξηλωθούν λόγω μη συμφωνίας με τα ισχύοντα πρότυπα. Η περίφραξη του χώρου είναι παλιά και ελλιπής και χρήζει αντικατάστασης. Απόσπασμα από δορυφορικό χάρτη Φωτογραφία του χώρου 5

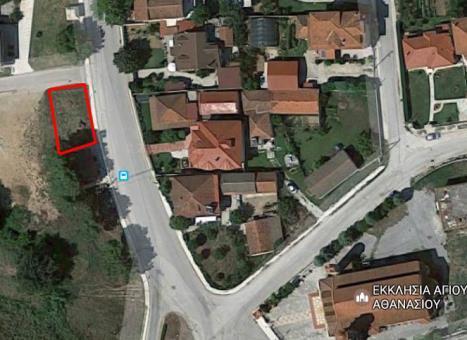

6 Β.2. Παιδική χαρά Δημοτικής κοινότητας Λαγυνών (ΔΕ Λαγκαδά) περιοχή Λάκος Γήσμπα Πρόκειται για υφιστάμενη παιδική χαρά εντός του οικισμού των Λαγυνών, στην περιοχή Λάκος Γήσμπα. Περιβάλλεται από οδούς στις τρεις πλευρές και οικόπεδο με οικία στην τέταρτη. Ο χώρος είναι πλήρως περιφραγμένος και φέρει παλιό εξοπλισμό προς αποξήλωση. Το εμβαδόν του πάρκου είναι 400m 2 και η περίμετρος 78m. Απόσπασμα από δορυφορικό χάρτη Φωτογραφία του χώρου Β.3. Παιδική χαρά Δημοτικής κοινότητας Ζαγκλιβερίου (ΔΕ Καλλινδοιων) Πρόκειται για υφιστάμενη παιδική χαρά με παλιό εξοπλισμό που χρήζει αντικατάστασης. Βρίσκεται πλησίον της πλατείας του οικισμού στον προαύλιο χώρο του Πολιτιστικού Συλλόγου. Το εμβαδόν του χώρου είναι 85m2 και η περίμετρος 37m. Ο χώρος είναι πλήρως περιφραγμένος. Απόσπασμα από δορυφορικό χάρτη Φωτογραφία του χώρου 6

7 Β.4. Παιδική χαρά Δημοτικής κοινότητας Σοχού (ΔΕ Σοχού) Πρόκειται για υφιστάμενη παιδική χαρά με παλιό εξοπλισμό που χρήζει αντικατάστασης. Βρίσκεται στην Βορειοανατολική πλευρά του οικισμού επί της οδού Μιττά. Το εμβαδόν του χώρου είναι 540m2 και η περίμετρος 100m. Ο χώρος είναι πλήρως περιφραγμένος. Απόσπασμα από δορυφορικό χάρτη Φωτογραφία του χώρου Β.5. Παιδική χαρά τοπικής κοινότητας Γερακαρούς (ΔΕ Κορώνειας) Πρόκειται για υφιστάμενη παιδική χαρά με παλιό εξοπλισμό που χρήζει αντικατάστασης. Βρίσκεται στην Δυτική πλευρά του οικισμού. Το εμβαδόν του χώρου είναι 390m2 και η περίμετρος 81m. Ο χώρος είναι πλήρως περιφραγμένος. Απόσπασμα από δορυφορικό χάρτη Φωτογραφία του χώρου 7

8 Β.6. Παιδική χαρά τοπικής κοινότητας Καβαλαρίου (ΔΕ Λαγκαδά) Πρόκειται για υφιστάμενη παιδική χαρά με παλιό εξοπλισμό που χρήζει αντικατάστασης. Βρίσκεται στην Νότια πλευρά του οικισμού, στην τοπική οδό προς Άνω Καβαλάρι. Το εμβαδόν του χώρου είναι 225m2 και η περίμετρος 62m. Ο χώρος είναι περιφραγμένος με σύρμα. Απόσπασμα από δορυφορικό χάρτη Φωτογραφία του χώρου 8

9 Β.7. Παιδική χαρά τοπικής κοινότητας Αγίου Βασιλείου (ΔΕ Κορώνειας) Πρόκειται για τον προαύλιο χώρο του νηπιαγωγείου και του δημοτικού σχολείου του Αγίου Βασιλείου. Στον χώρο υπάρχουν τοποθετημένα παλιά όργανα που χρήζουν αποξήλωσης. Το εμβαδόν του χώρου είναι 70m2 και η περίμετρος 34m. Απόσπασμα από δορυφορικό χάρτη Φωτογραφία του χώρου Β.8. Παιδική χαρά τοπικής κοινότητας Ασκού (ΔΕ Σοχού) Πρόκειται για υφιστάμενη παιδική χαρά με παλιό εξοπλισμό που χρήζει αντικατάστασης. Βρίσκεται στην κεντρική πλατεία του οικισμού οικισμού, πλησίον του καταστήματος Τσιτηρίδη. Ο υπάρχον εξοπλισμός είναι παλιός και διασκορπισμένος σε διάφορα σημεία της πλατείας. Για λόγους εξοικονόμησης χώρου, ο νέος εξοπλισμός θα τοποθετηθεί στην μία περιοχή του πάρκου με εμβαδόν 350m2 και περίμετρος 85m. Απόσπασμα από δορυφορικό χάρτη Ο ΣΥΝΤΑΚΤΗΣ ΛΑΓΚΑΔΑΣ Φωτογραφία του χώρου Ο ΘΕΩΡΗΣΑΣ ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜΗΜΑΤΟΣ ΠΡΑΣΙΝΟΥ ΜΗΛΛΙΟΣ ΓΕΩΡΓΙΟΣ Ο ΑΡΜΟΔΙΟΣ ΑΝΤΙΔΗΜΑΡΧΟΣ ΣΤΟΪΟΣ ΗΛΙΑΣ 9

10 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣ/ΝΙΚΗΣ ΔΗΜΟΣ ΛΑΓΚΑΔΑ ΔΙΕΥΘ. ΚΑΘΑΡΙΟΤΗΤΑΣ & ΑΝΑΚΥΚΛΩΣΗΣ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΠΡΑΣΙΝΟΥ «Προμήθεια και τοποθέτηση νέου εξοπλισμού για την αναδιαμόρφωση οκτώ (8) υφιστάμενων παιδικών χαρών του Δήμου Λαγκαδά» Γ. ΑΝΑΛΥΣΗ ΠΡΟΜΗΘΕΙΩΝ ΑΝΑ ΠΑΙΔΙΚΗ ΧΑΡΑ Στους πίνακες που ακολουθούν καταγράφονται οι εξοπλισμοί παιδικής χαράς που θα τοποθετηθούν ανά παιδική χαρά καθώς και οι εργασίες για τη διαμόρφωση του χώρου. Γ1. Παιδική χαρά Δημοτικής κοινότητας Λαγκαδά (ΔΕ Λαγκαδά) επί της οδού Κ. Ασίκη α/α Μονάδα Μέτρησης Ποσότητα 1 Διθέσια κούνια αλουμινίου παίδων 1 2 Διθέσια κούνια αλουμινίου νηπίων Υπηρεσία Μεταλλική τραμπάλα 1 Αυτοκινούμενος μύλος 1 Ελατήριο παπάκι 1 Ελατήριο πασχαλίτσα 1 Μεταλλικό σύνθετο με δύο τσουλήθρες 1 Αποξήλωση υφιστάμενου εξοπλισμού και μεταφορά 1 Κυβικό Μέτρο Διαμόρφωση εδάφους (χωματουργικές εργασίες) Tόνος Υπηρεσία Κυβικό Μέτρο Φορτοεκφόρτωση με μηχανικά μέσα 367,2 Τοποθέτηση νέου εξοπλισμού 1 Βότσαλο κοκκομετρίας 2 έως 8mm (βάθος διάστρωσης 0,3m)

11 α/α Γ2. Παιδική χαρά Δημοτικής κοινότητας Λαγυνών (ΔΕ Λαγκαδά) περιοχή Λάκος Γήσμπα Μονάδα Μέτρησης Υπηρεσία Ποσότητα Διθέσια κούνια αλουμινίου παίδων 1 Διθέσια κούνια αλουμινίου νηπίων 1 Μεταλλική τραμπάλα 1 Αυτοκινούμενος μύλος 1 Ελατήριο παπάκι 1 Ελατήριο πασχαλίτσα 1 Μεταλλικό σύνθετο με δύο τσουλήθρες 1 Αποξήλωση υφιστάμενου εξοπλισμού και μεταφορά 1 Κυβικό Μέτρο Διαμόρφωση εδάφους (χωματουργικές εργασίες) Tόνος Υπηρεσία Κυβικό Μέτρο Φορτοεκφόρτωση με μηχανικά μέσα 288 Τοποθέτηση νέου εξοπλισμού 1 Βότσαλο κοκκομετρίας 2 έως 8mm (βάθος διάστρωσης 0,3m) 120 α/α Γ3. Παιδική χαρά Δημοτικής κοινότητας Ζαγκλιβερίου (ΔΕ Καλλινδοιών) Μονάδα Μέτρησης Ποσότητα Διθέσια κούνια αλουμινίου παίδων - νηπίων 1 Υπηρεσία Μεταλλική τσουλήθρα 2m 1 Μεταλλική τραμπάλα 1 Αποξήλωση υφιστάμενου εξοπλισμού και μεταφορά 1 Κυβικό Μέτρο Διαμόρφωση εδάφους (χωματουργικές εργασίες) 25, Tόνος Υπηρεσία Κυβικό Μέτρο Φορτοεκφόρτωση με μηχανικά μέσα 61,2 Τοποθέτηση νέου εξοπλισμού 1 Βότσαλο κοκκομετρίας 0,2 έως 2mm (βάθος διάστρωσης 0,3m) 25,5 α/α Γ4. Παιδική χαρά Δημοτικής κοινότητας Σοχού (ΔΕ Σοχού) Μονάδα Μέτρησης Ποσότητα 11

12 Υπηρεσία Διθέσια κούνια αλουμινίου παίδων 1 Διθέσια κούνια αλουμινίου νηπίων 1 Μεταλλική τραμπάλα 1 Αυτοκινούμενος μύλος 1 Μύλος νηπίων 1 Ελατήριο παπάκι 1 Ελατήριο πασχαλίτσα 1 Μεταλλικό σύνθετο παίδων 1 Αποξήλωση υφιστάμενου εξοπλισμού και μεταφορά 1 Κυβικό Μέτρο Διαμόρφωση εδάφους (χωματουργικές εργασίες) Tόνος Υπηρεσία Κυβικό Μέτρο Φορτοεκφόρτωση με μηχανικά μέσα 388,8 Τοποθέτηση νέου εξοπλισμού 1 Βότσαλο κοκκομετρίας 0,2 έως 2mm (βάθος διάστρωσης 0,3m) 162 Γ5. Παιδική χαρά τοπικής κοινότητας Γερακαρούς (ΔΕ Κορώνειας) α/α Μονάδα Μέτρησης Ποσότητα 1 Διθέσια κούνια αλουμινίου παίδων 1 2 Διθέσια κούνια αλουμινίου νηπίων Υπηρεσία Μεταλλική τραμπάλα 1 Αυτοκινούμενος μύλος 1 Ελατήριο παπάκι 1 Ελατήριο πασχαλίτσα 1 Μεταλλικό σύνθετο με δύο τσουλήθρες 1 Αποξήλωση υφιστάμενου εξοπλισμού και μεταφορά 1 Κυβικό Μέτρο Διαμόρφωση εδάφους (χωματουργικές εργασίες) Tόνος Υπηρεσία Κυβικό Μέτρο Φορτοεκφόρτωση με μηχανικά μέσα 280,8 Τοποθέτηση νέου εξοπλισμού 1 Βότσαλο κοκκομετρίας 0,2 έως 2mm (βάθος διάστρωσης 0,3m) 117 Γ6. Παιδική χαρά τοπικής κοινότητας Καβαλαρίου (ΔΕ Λαγκαδά) 12

13 α/α Μονάδα Μέτρησης Υπηρεσία Ποσότητα Διθέσια κούνια αλουμινίου παίδων 1 Διθέσια κούνια αλουμινίου νηπίων 1 Μεταλλική τραμπάλα 1 Ελατήριο παπάκι 1 Μεταλλικό σύνθετο με δύο τσουλήθρες 1 Αποξήλωση υφιστάμενου εξοπλισμού και μεταφορά 1 Κυβικό Μέτρο Διαμόρφωση εδάφους (χωματουργικές εργασίες) 67, Tόνος Υπηρεσία Κυβικό Μέτρο Φορτοεκφόρτωση με μηχανικά μέσα 162 Τοποθέτηση νέου εξοπλισμού 1 Βότσαλο κοκκομετρίας 0,2 έως 2mm (βάθος διάστρωσης 0,3m) 67,5 α/α Γ7. Παιδική χαρά τοπικής κοινότητας Αγίου Βασιλείου (ΔΕ Κορώνειας) Μονάδα Μέτρησης Ποσότητα Μεταλλική τσουλήθρα 2m 1 Υπηρεσία Ελατήριο παπάκι 1 Ελατήριο Πασχαλίτσα 1 Αποξήλωση υφιστάμενου εξοπλισμού και μεταφορά 1 Κυβικό Μέτρο Διαμόρφωση εδάφους (χωματουργικές εργασίες) Tόνος Υπηρεσία Κυβικό Μέτρο Φορτοεκφόρτωση με μηχανικά μέσα 50,4 Τοποθέτηση νέου εξοπλισμού 1 Βότσαλο κοκκομετρίας 0,2 έως 2mm (βάθος διάστρωσης 0,3m) 21 α/α Γ8. Παιδική χαρά τοπικής κοινότητας Ασκού (ΔΕ Σοχού) Μονάδα Μέτρησης Ποσότητα Διθέσια κούνια αλουμινίου παίδων 1 Διθέσια κούνια αλουμινίου νηπίων 1 Μεταλλική τραμπάλα 1 Αυτοκινούμενος μύλος 1 13

14 Υπηρεσία Ελατήριο παπάκι 1 Ελατήριο πασχαλίτσα 1 Μεταλλικό σύνθετο με δύο τσουλήθρες 1 Αποξήλωση υφιστάμενου εξοπλισμού και μεταφορά 1 Κυβικό Μέτρο Διαμόρφωση εδάφους (χωματουργικές εργασίες) α/α Tόνος Υπηρεσία Κυβικό Μέτρο Μονάδα Μέτρησης Τετραγωνικό Μέτρο Φορτοεκφόρτωση με μηχανικά μέσα 252 Τοποθέτηση νέου εξοπλισμού 1 Βότσαλο κοκκομετρίας 0,2 έως 2mm (βάθος διάστρωσης 0,3m) Γ9. Αστικός εξοπλισμός για τις 8 παιδικές χαρές 105 Ποσότητα Παγκάκι πόλης 16 Πινακίδα πληροφοριών εγχάρακτη 8 Δάπεδο απορρόφησης κρούσης πάχους 40mm με υπόβαση σκυροδέματος 150 Ξύλινη περίφραξη 200 Ο ΣΥΝΤΑΚΤΗΣ ΛΑΓΚΑΔΑΣ Ο ΘΕΩΡΗΣΑΣ ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜΗΜΑΤΟΣ ΠΡΑΣΙΝΟΥ ΜΗΛΛΙΟΣ ΓΕΩΡΓΙΟΣ Ο ΑΡΜΟΔΙΟΣ ΑΝΤΙΔΗΜΑΡΧΟΣ ΣΤΟΪΟΣ ΗΛΙΑΣ 14

15 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣ/ΝΙΚΗΣ ΔΗΜΟΣ ΛΑΓΚΑΔΑ ΔΙΕΥΘ. ΚΑΘΑΡΙΟΤΗΤΑΣ & ΑΝΑΚΥΚΛΩΣΗΣ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΠΡΑΣΙΝΟΥ «Προμήθεια και τοποθέτηση νέου εξοπλισμού για την αναδιαμόρφωση οκτώ (8) υφιστάμενων παιδικών χαρών του Δήμου Λαγκαδά» Δ. ΕΝΔΕΙΚΤΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ Στον ακόλουθο πίνακα καταγράφονται τα κόστη και οι ποσότητες των ειδών προς προμήθεια και οι εργασίες διαμορφώσεως για το σύνολο των παιδικών χαρών. α/α Διθέσια κούνια αλουμινίου παίδων Διθέσια κούνια αλουμινίου νηπίων Διθέσια κούνια αμουμινίου παίδων - νηπίων Μονάδα Μέτρησης Ποσότητα Κόστος Συνολικό κόστος , , , , , , Μεταλλική τσουλήθρα 2m Μεταλλική τραμπάλα Αυτοκινούμενος μύλος , , , , , ,00 7 Μύλος νηπίων 1 950,00 950,00 8 Ελατήριο παπάκι 7 550, , Ελατήριο πασχαλίτσα Μεταλλικό σύνθετο παίδων 6 650, , , ,00 11 Μεταλλικό σύνθετο με δύο τσουλήθρες , ,00 15

16 12 Βότσαλο κοκκομετρίας 2 έως 8mm (βάθος διάστρωσης 0,3m) Κυβικό Μέτρο , ,00 13 Αποξήλωση υφιστάμενου εξοπλισμού και μεταφορά Υπηρεσία 8 500, ,00 14 Τοποθέτηση νέου εξοπλισμού Υπηρεσία , ,00 15 Διαμόρφωση εδάφους (χωματουργικές εργασίες) Κυβικό Μέτρο 771 2, ,80 16 Φορτοεκφόρτωση με μηχανικά μέσα Τόνος 1.850,40 1, ,16 17 Παγκάκι πόλης , ,00 18 Πινακίδα πληροφοριών εγχάρακτη 8 700, ,00 19 Δάπεδο απορρόφησης κρούσης πάχους 40mm με υπόβαση σκυροδέματος Τετραγωνικό Μέτρο , ,00 20 Ξύλινη περίφραξη , ,00 Σύνολο : ,96 ΦΠΑ (24%) : ,87 Τελικό σύνολο : ,83 Ο ΣΥΝΤΑΚΤΗΣ ΛΑΓΚΑΔΑΣ Ο ΘΕΩΡΗΣΑΣ ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜΗΜΑΤΟΣ ΠΡΑΣΙΝΟΥ ΜΗΛΛΙΟΣ ΓΕΩΡΓΙΟΣ Ο ΑΡΜΟΔΙΟΣ ΑΝΤΙΔΗΜΑΡΧΟΣ ΣΤΟΪΟΣ ΗΛΙΑΣ 16

17 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣ/ΝΙΚΗΣ ΔΗΜΟΣ ΛΑΓΚΑΔΑ ΔΙΕΥΘ. ΚΑΘΑΡΙΟΤΗΤΑΣ & ΑΝΑΚΥΚΛΩΣΗΣ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΠΡΑΣΙΝΟΥ «Προμήθεια και τοποθέτηση νέου εξοπλισμού για την αναδιαμόρφωση οκτώ (8) υφιστάμενων παιδικών χαρών του Δήμου Λαγκαδά» Ε. ΤΕΧΝΙΚΕΣ ΠΕΡΙΓΡΑΦΕΣ ΕΙΔΩΝ ΠΡΟΜΗΘΕΙΑΣ Ε.1. Διθέσια κούνια αλουμινίου παίδων Διαστάσεις οργάνου Απαιτήσεις ασφαλείας Μήκος 3300 mm 7200Χ3300mm Απαιτούμενος χώρος Πλάτος 2400 mm 23,7m 2 Ύψος 2300 mm Μέγιστο ύψος πτώσης 1200 mm Πιστοποίηση ΕΝ 1176:2008/1,2 Ηλικιακή ομάδα 3+ Το όργανο αποτελείται από : Μία (1) αλουμινένια οριζόντια δοκό, Τέσσερα (4) αλουμινένια υποστυλώματα, Δύο (2) καθίσματα παίδων με αλυσίδες. Δύο (2) χαλύβδινα ελάσματα στήριξης Η οριζόντια δοκός της κούνιας κατασκευάζεται από δοκό αλουμινίου διαστάσεων 100Χ100mm και πάχους 2,5mm, που φέρει ειδικό προφίλ, με εξωτερική απόδοση αρμού και επιπλέον εσωτερική ενίσχυση. Η οριζόντια δοκός φέρει επιπλέον εσωτερική ενίσχυση από χαλύβδινη κοιλοδοκό πάχους 2mm. Στηρίζεται σε τέσσερα κεκλιμένα υποστυλώματα, ένα ζεύγος σε κάθε πλευρά, από δοκούς αλουμινίου διαστάσεων 100Χ100mm και πάχους 2,5mm, όμοιου προφίλ. Η μέθοδος στήριξης της οριζόντιας δοκού με τα κεκλιμένα υποστυλώματα αποτελείτε, από δύο κατάλληλα διαμορφωμένα χαλύβδινα ελάσματα σε σχήμα τραπεζίου. Στο κάτω μέρος της δοκού και σε κατάλληλες θέσεις βιδώνονται τέσσερα κουζινέτα από γαλβανισμένο χάλυβα, ειδικά σχεδιασμένα για την ανάρτηση των καθισμάτων. Τα καθίσματα έχουν διαστάσεις 440Χ180Χ40mm και είναι κατασκευασμένα από καουτσούκ με εσωτερική ενίσχυση από αλουμίνιο. Αναρτώνται από τα κουζινέτα με τη χρήση ζεύγους γαλβανισμένων αλυσίδων. 17

18 Ε.2. Διθέσια κούνια αλουμινίου νηπίων Διαστάσεις οργάνου Απαιτήσεις ασφαλείας Μήκος 3300 mm 7200Χ3300mm Απαιτούμενος χώρος Πλάτος 2400 mm 23,7m 2 Ύψος 2300 mm Μέγιστο ύψος πτώσης 1200 mm Πιστοποίηση ΕΝ 1176:2008/1,2 Ηλικιακή ομάδα 1,5+ Το όργανο αποτελείται από : Μία (1) αλουμινένια οριζόντια δοκό, Τέσσερα (4) αλουμινένια υποστυλώματα, Δύο (2) καθίσματα νηπίων με αλυσίδες. Δύο (2) χαλύβδινα ελάσματα στήριξης Η οριζόντια δοκός της κούνιας κατασκευάζεται από δοκό αλουμινίου διαστάσεων 100Χ100mm και πάχους 2,5mm, που φέρει ειδικό προφίλ, με εξωτερική απόδοση αρμού και επιπλέον εσωτερική ενίσχυση. Η οριζόντια δοκός φέρει επιπλέον εσωτερική ενίσχυση από χαλύβδινη κοιλοδοκό πάχους 2mm. Στηρίζεται σε τέσσερα κεκλιμένα υποστυλώματα, ένα ζεύγος σε κάθε πλευρά, από δοκούς αλουμινίου διαστάσεων 100Χ100mm και πάχους 2,5mm, όμοιου προφίλ. Η μέθοδος στήριξης της οριζόντιας δοκού με τα κεκλιμένα υποστυλώματα αποτελείτε, από δύο κατάλληλα διαμορφωμένα χαλύβδινα ελάσματα σε σχήμα τραπεζίου. Στο κάτω μέρος της δοκού και σε κατάλληλες θέσεις βιδώνονται τέσσερα κουζινέτα από γαλβανισμένο χάλυβα, ειδικά σχεδιασμένα για την ανάρτηση των καθισμάτων.. Τα καθίσματα έχουν διαστάσεις 440Χ330Χ250mm και είναι κατασκευασμένα από καουτσούκ με εσωτερική ενίσχυση από αλουμίνιο. Έχουν την μορφή «λίκνου» όπου το παιδί φωλιάζει στη θέση και προστατεύεται περιμετρικά. Αναρτώνται από τα κουζινέτα με τη χρήση ζεύγους γαλβανισμένων αλυσίδων. Ε.3. Διθέσια κούνια αλουμινίου παίδων - νηπίων Διαστάσεις οργάνου Απαιτήσεις ασφαλείας Μήκος 3300 mm 7200Χ3300mm Απαιτούμενος χώρος Πλάτος 2400 mm 23,7m 2 Ύψος 2300 mm Μέγιστο ύψος πτώσης 1200 mm Πιστοποίηση ΕΝ 1176:2008/1,2 Ηλικιακή ομάδα 1,5+ Το όργανο αποτελείται από : Μία (1) αλουμινένια οριζόντια δοκό, Τέσσερα (4) αλουμινένια υποστυλώματα, Ένα (1) κάθίσμα νηπίων με αλυσίδες, Ένα (1) κάθίσμα παίδων με αλυσίδες, Δύο (2) χαλύβδινα ελάσματα στήριξης 18

19 Η οριζόντια δοκός της κούνιας κατασκευάζεται από δοκό αλουμινίου διαστάσεων 100Χ100mm και πάχους 2,5mm, που φέρει ειδικό προφίλ, με εξωτερική απόδοση αρμού και επιπλέον εσωτερική ενίσχυση. Η οριζόντια δοκός φέρει επιπλέον εσωτερική ενίσχυση από χαλύβδινη κοιλοδοκό πάχους 2mm. Στηρίζεται σε τέσσερα κεκλιμένα υποστυλώματα, ένα ζεύγος σε κάθε πλευρά, από δοκούς αλουμινίου διαστάσεων 100Χ100mm και πάχους 2,5mm, όμοιου προφίλ. Η μέθοδος στήριξης της οριζόντιας δοκού με τα κεκλιμένα υποστυλώματα αποτελείτε, από δύο κατάλληλα διαμορφωμένα χαλύβδινα ελάσματα σε σχήμα τραπεζίου. Στο κάτω μέρος της δοκού και σε κατάλληλες θέσεις βιδώνονται τέσσερα κουζινέτα από γαλβανισμένο χάλυβα, ειδικά σχεδιασμένα για την ανάρτηση των καθισμάτων.. Τα καθίσματα έχουν διαστάσεις 440Χ330Χ250mm και είναι κατασκευασμένα από καουτσούκ με εσωτερική ενίσχυση από αλουμίνιο. Έχουν την μορφή «λίκνου» όπου το παιδί φωλιάζει στη θέση και προστατεύεται περιμετρικά. Αναρτώνται από τα κουζινέτα με τη χρήση ζεύγους γαλβανισμένων αλυσίδων. Ε.4. Μεταλλική τσουλήθρα 2m Διαστάσεις οργάνου Απαιτήσεις ασφαλείας Μήκος 2350 mm 5850Χ3750mm Απαιτούμενος χώρος Πλάτος 750 mm 18,6m 2 Ύψος 1900 mm Μέγιστο ύψος πτώσης 1000 mm Πιστοποίηση ΕΝ 1176:2008/1,3 Ηλικιακή ομάδα 1,5+ Το όργανο θα αποτελείται από : Μία (1) σκάλα ανάβασης, Μία (1) μεταλλική πλατφόρμα, Μία (1) μεταλλική τσουλήθρα. Η σκάλα ανάβασης κατασκευάζεται από τέσσερις σιδηροδοκούς 60Χ60mm που ενώνονται ανά δύο σε σχήμα «λ». Ανάμεσα στις σιδηροδοκούς συγκολλούνται τα σκαλοπάτια από σιδηροσωλήνα Φ26mm και στην εξωτερική πλευρά οι χειρολαβές από σιδηροσωλήνα ίδιος διατομής. Η πλατφόρμα κατασκευάζεται από αντιολισθητική λαμαρίνα τύπου «κριθαράκι» και συγκρατείται ανάμεσα στις σιδηροδοκούς. Στην πλευρά απέναντι από τη σκάλα προσαρμόζεται η τσουλήθρα, η οποία κατασκευάζεται από ανοξείδωτη λαμαρίνα με προστατευτικά πλαϊνά από κόντρα πλακέ θαλάσσης πάχους 21mm. 19

20 Ε.5. Μεταλλική τραμπάλα Διαστάσεις οργάνου Απαιτήσεις ασφαλείας Μήκος 2500 mm 4500Χ2300mm Απαιτούμενος χώρος Πλάτος 300 mm 10,3m 2 Ύψος 600 mm Μέγιστο ύψος πτώσης 1000 mm Πιστοποίηση ΕΝ 1176:2008/1,6 Ηλικιακή ομάδα 1,5+ Το όργανο θα αποτελείται από : Μία (1) δοκό ταλάντωσης με καθίσματα, χειρολαβές και αποσβεστήρες, Μία (1) βάση ταλάντωσης. Η δοκός ταλάντωσης κατασκευάζεται από μία σιδηροσωλήνα Φ76mm στις άκρες της οποίας τοποθετούνται τα καθίσματα από κόντρα πλακέ θαλάσσης 21mm. Κάτω από τα καθίσματα εφαρμόζεται ελαστικό υλικό πάχους 20mm και ημικυκλικής μορφής για την απόσβεση της ταλάντωσης. Μπροστά από κάθε κάθισμα τοποθετείται μία χειρολαβή κατασκευασμένη από σιδηροσωλήνα Φ26mm που στις άκρες της προσαρμόζονται χειρολαβές από πολυπροπυλένιο. Η βάση ταλάντωσης αποτελείται από δύο σιδηροσωλήνες Φ76mm οι οποίες ενώνονται μεταξύ τους με ένα μεταλλικό τελάρο για την στήριξη του οργάνου. Η μεταλλική βάση στο άνω μέρος της έχει το κουζινέτο περιστροφής φτιαγμένο από σιδηροσωλήνα, που εσωτερικά φέρει πολυαμίδια για την αθόρυβη και χωρίς κραδασμούς κίνηση του πείρου της τραμπάλας. Ε.6. Αυτοκινούμενος μύλος Διαστάσεις οργάνου Απαιτήσεις ασφαλείας Μήκος 1600 mm 5600Χ5600mm Απαιτούμενος χώρος Πλάτος 1600 mm 24,6m 2 Ύψος 800 mm Μέγιστο ύψος πτώσης 550 mm Πιστοποίηση ΕΝ 1176:2008/1,5 Ηλικιακή ομάδα 1,5+ Το όργανο θα αποτελείται από : Μία (1) βάση στήριξης, Έναν (1) αυτοκινούμενο μύλο με καθίσματα, Έναν (1) άξονα περιστροφής, Ένα (1) τιμόνι κίνησης. Η βάση στήριξης του μύλου είναι κατασκευασμένη από σιδηροσωλήνα Φ33mm σε συνδυασμό με σιδηροδοκούς τύπου L 30Χ30mm. Πάνω στη βάση τοποθετείται το πάτωμα από κόντρα πλακέ θαλάσσης με αντιολισθητική επιφάνεια στη μία πλευρά. Περιμετρικά του πατώματος και σε ύψος 680mm υπάρχει κάγκελο από σιδηροσωλήνα Φ26mm το οποίο φέρει και τις βάσεις τοποθέτησης του καθίσματος. Το κάθισμα είναι φτιαγμένο από κόντρα πλακέ θαλάσσης με αντιολισθητική επιφάνεια στη μία πλευρά και αφήνει δύο ανοίγματα για την είσοδο στον μύλο. Στο κέντρο του πατώματος βρίσκεται ο άξονας περιστροφής από μασίφ χαλύβδινο σωλήνα Φ45mm, καλυμμένος με σιδηροσωλήνα Φ114mm. Ο άξονας μέσω κατάλληλης διάταξης ένσφαιρων 20

21 τριβέων (ρουλεμάν), μεταδίδει κίνηση στον μύλο. Στο πάνω μέρος του άξονα περιστροφής τοποθετείται το τιμόνι κίνησης, από σιδηροσωλήνα Φ26mm και επένδυση με κόντρα πλακέ θαλάσσης. Ε.7. Μύλος νηπίων Διαστάσεις οργάνου Απαιτήσεις ασφαλείας Μήκος 1600 mm 5600Χ5600mm Απαιτούμενος χώρος Πλάτος 1600 mm 24,6m 2 Ύψος 750 mm Μέγιστο ύψος πτώσης 550 mm Πιστοποίηση ΕΝ 1176:2008/1,5 Ηλικιακή ομάδα 1,5+ Το όργανο θα αποτελείται από : Έναν (1) μύλο με τρεις θέσεις, Έναν (1) άξονα περιστροφής, Ο τριθέσιος μύλος αποτελείται από έναν κεντρικό άξονα από σιδηροσωλήνα Φ110mm. Κάθετα στο άνω άκρο του υπάρχουν κολλημένοι τρεις σιδηροσωλήνες Φ72mm. Στα άκρα των τριών σωλήνων βρίσκονται προσαρμοσμένα τρία καθίσματα νηπίων, διαστάσεων 440Χ330Χ250mm. Τα καθίσματα είναι κατασκευασμένα από καουτσούκ με εσωτερική ενίσχυση από αλουμίνιο και έχουν τη μορφή λίκνου όπου το παιδί φωλιάζει στη θέση και προστατεύεται περιμετρικά. Ο άξονας περιστροφής αποτελείται από μασίφ χαλύβδινο σωλήνα Φ45mm, καλυμμένο με σιδηροσωλήνα Φ114mm. Ο άξονας μέσω κατάλληλης διάταξης ένσφαιρων τριβέων (ρουλεμάν), μεταδίδει κίνηση στον μύλο. Ε.8. Ελατήριο παπάκι Διαστάσεις οργάνου Απαιτήσεις ασφαλείας Μήκος 950 mm 3000Χ2300mm Απαιτούμενος χώρος Πλάτος 250 mm 6,9m 2 Ύψος 900 mm Μέγιστο ύψος πτώσης 600 mm Πιστοποίηση ΕΝ 1176:2008/1,6 Ηλικιακή ομάδα 1,5+ Το όργανο θα αποτελείται από : Ένα (1) παπάκι με χειρολαβές και κάθισμα, Ένα (1) ελατήριο με βάση στήριξης. Η μορφή της πάπιας όπως και το κάθισμα που στερεώνεται σε κατάλληλη εσοχή στην πλάτη της κατασκευάζονται από κόντρα πλακέ θαλάσσης. Το κάθισμα έχει αντιολισθητική επιφάνεια στη μία πλευρά. Στις κατάλληλες θέσεις τοποθετούνται δύο χειρολαβές και δύο αναβολείς από πολυπροπυλένιο για τη στήριξη του χρήστη. Στο κάτω μέρος της μορφής και με τη χρήση κατάλληλης βάσης στερεώνεται το ελατήριο από γαλβανισμένο χάλυβα που φέρει ειδικούς αποστάτες, για την αποφυγή παγίδευσης δαχτύλων. Ε.9. Ελατήριο πασχαλίτσα Διαστάσεις οργάνου Απαιτήσεις ασφαλείας Μήκος 850 mm 2900Χ2500mm Απαιτούμενος χώρος Πλάτος 450 mm 7,3m 2 Ύψος 850 mm Μέγιστο ύψος πτώσης 600 mm Πιστοποίηση ΕΝ 1176:2008/1,6 Ηλικιακή ομάδα 1,5+ 21

22 Το όργανο θα αποτελείται από : Μία (1) πασχαλίτσα με χειρολαβές και κάθισμα, Ένα (1) ελατήριο με βάση στήριξης. Η μορφή της πασχαλίτσας κατασκευάζεται από δύο όμοια, αντικριστά κόντρα πλακέ θαλάσσης, ενδιάμεσα των οποίων τοποθετείται το κάθισμα από ίδιο υλικό με αντιολισθητική επιφάνεια στη μία πλευρά. Σε κατάλληλες θέσεις τοποθετούνται δύο σιδηροσωλήνες Φ26mm για τη στήριξη των χεριών και των ποδιών του χρήστη. Στο κάτω μέρος του καθίσματος και με τη χρήση κατάλληλης βάσης στερεώνεται το ελατήριο από γαλβανισμένο χάλυβα που φέρει ειδικούς αποστάτες, για την αποφυγή παγίδευσης δαχτύλων. Ε.10. Μεταλλικό σύνθετο παίδων Διαστάσεις οργάνου Απαιτήσεις ασφαλείας Μήκος 8140 mm 10150Χ9700mm Απαιτούμενος χώρος Πλάτος 5750 mm 79m 2 Ύψος 3200 mm Μέγιστο ύψος πτώσης 1300 mm Πιστοποίηση ΕΝ 1176:2008/1,2,3 Ηλικιακή ομάδα 3+ Το σύνθετο θα αποτελείται από : Μία (1) τετράγωνη πλατφόρμα με δίριχτη σκεπή, Μία (1) τετράγωνη πλατφόρμα χωρίς σκεπή, Μία (1) κεκλιμένη γέφυρα. Δύο (2) ανοξείδωτες τσουλήθρες, Μία (1) καμπύλη ράμπα ανόδου, Μία (1) σκάλα ανάβασης, Μία (1) προσαρμοζόμενη κούνια παίδων, Μία (1) προσαρμοζόμενη κεκλιμένη αναρρίχηση. Τετράγωνη πλατφόρμα με δίριχτη σκεπή Η πλατφόρμα αποτελείται από: Τέσσερις (4) μεταλλικές κολώνες από κοιλοδοκό διατομής 80Χ80mm, Μία (1) πλατφόρμα από αντιολισθητική λαμαρίνα τύπου «κριθαράκι», Ένα (1) σκέπαστρο δίριχτο κατασκευασμένο από κόντρα πλακέ θαλάσσης. Στις ελεύθερες πλευρές του παταριού προσαρμόζονται φράγματα για την προστασία από πτώση από κόντρα πλακέ θαλάσσης ή ξύλινα κάγκελα από δοκούς διαστάσεων 95Χ35mm. Τετράγωνη πλατφόρμα χωρίς σκεπή Η πλατφόρμα αποτελείται από: Τέσσερις (4) μεταλλικές κολώνες από κοιλοδοκό διατομής 80Χ80mm, Μία (1) πλατφόρμα από αντιολισθητική λαμαρίνα τύπου «κριθαράκι», 22

23 Στις ελεύθερες πλευρές του παταριού προσαρμόζονται φράγματα για την προστασία από πτώση από κόντρα πλακέ θαλάσσης ή ξύλινα κάγκελα από δοκούς διαστάσεων 95Χ35mm. Κεκλιμένη γέφυρα. Η κεκλιμένη γέφυρα αποτελείται από: Έναν (1) ορθογωνικό διάδρομο από κοιλοδοκούς 60Χ40mm και πατήματα από ξυλοδοκούς 95Χ35mm, με υψομετρική διαφορά 300mm, Δύο (2) ορθογωνικά πλαίσια από κοιλοδοκούς 32Χ20mm πάνω στα οποία προσαρμόζονται τα κάγκελα από ξυλοδοκούς 95Χ35mm, Δύο (2) κουπαστές από σιδηροσωλήνα Φ42mm. Η κεκλιμένη γέφυρα προσαρμόζεται σε μία από τις ελεύθερες πλευρές των πλατφορμών. Ανοξείδωτες τσουλήθρες. Οι τσουλήθρες είναι ευθείες χωρίς αλλαγές πορείας ή κλίσης στο μήκος τους. Η επιφάνεια κύλισης κατασκευάζεται από ανοξείδωτη λαμαρίνα πάχους 1mm χωρίς αιχμηρές άκρες ή γωνίες. Εκατέρωθεν της επιφάνειας κύλισης και κατά μήκος της τοποθετούνται πλαϊνά από κόντρα πλακέ θαλάσσης. Στη ζώνη εισόδου του χρήστη διαθέτουν πλευρική προστασία και προστατευτική εγκάρσια μπάρα από σιδηροσωλήνα Φ26. Καμπύλη ράμπα ανόδου. Η ράμπα αποτελείται από : Ένα (1) καμπύλο πλαίσιο από σιδηροδοκούς διατομής 60Χ40mm, Δώδεκα (12) ξυλοδοκούς διατομής 95Χ35mm, Ένα (1) πολύκλωνο συρματόσχοινο επικαλυμμένο με πολυπροπυλένιο διαμέτρου Φ16mm. Η καμπύλη ράμπα προσαρμόζεται σε μία από τις ελεύθερες πλευρές της πλατφόρμας. Στην είσοδο προς την πλατφόρμα τοποθετείται εγκάρσια προστατευτική μπάρα από σιδηροσωλήνα Φ26mm, πάνω στην οποία προσαρμόζεται το σχοινί. Σκάλα ανάβασης. Η σκάλα αποτελείται από : Δύο (2) πλαϊνούς βαθμιδοφόρους από μεταλλική κοιλοδοκό διατομής 144Χ30mm, Ένα (1) ενιαίο στραντζαριστό κομμάτι λαμαρίνα τύπου «κριθαράκι», διαμορφωμένο σε τέσσερα (4) σκαλοπάτια, Δύο (2) κουπαστές από κοιλοδοκό διατομής 40Χ25mm. Η σκάλα προσαρμόζεται σε μία από τις ελεύθερες πλευρές της πλατφόρμας. Τα σκαλοπάτια έχουν ίσες αποστάσεις μεταξύ τους και είναι σταθεροποιημένα οριζόντια. Η κουπαστή λειτουργεί και ως προστατευτική μπάρα για την αποφυγή πτώσεων. Προσαρμοζόμενη κούνια παίδων Η κούνια αποτελείται από : Μία (1) οριζόντια μεταλλική κοιλοδοκό διατομής 100Χ60mm, Δύο (2) μεταλλικά υποστυλώματα από σιδηροσωλήνα διαμέτρου Φ66mm, Ένα (1) καθίσματα παίδων με αλυσίδες. 23

24 Η οριζόντια δοκός συνδέεται με μία από τις κολώνες της πλατφόρμας. Στο κάτω μέρος της και σε κατάλληλες θέσεις βιδώνονται δύο κουζινέτα από χάλυβα, ειδικά σχεδιασμένα για την ανάρτηση του καθίσματος. Το κάθισμα έχει διαστάσεις 440Χ180Χ40mm και είναι κατασκευασμένο από καουτσούκ με εσωτερική ενίσχυση από αλουμίνιο. Αναρτάται από τα κουζινέτα με τη χρήση ζεύγους γαλβανισμένων αλυσίδων. Προσαρμοζόμενη κεκλιμένη αναρρίχηση. Η αναρρίχηση αποτελείται από: Μία (1) οριζόντια μεταλλική κοιλοδοκό διατομής 100Χ60mm, Τέσσερις (4) μεταλλικές κοιλοδοκούς διατομής 100Χ60mm ενωμένες σε σχήμα Λ με τέσσερα σκαλοπάτια από σιδηροσωλήνα Φ26mm σε κάθε πλευρά, Η οριζόντια δοκός προσαρμόζεται σε μία από τις κολώνες της πλατφόρμας. Ε.11. Μεταλλικό σύνθετο με δύο τσουλήθρες Διαστάσεις οργάνου Απαιτήσεις ασφαλείας Μήκος 4400 mm 8400Χ5000mm Απαιτούμενος χώρος Πλάτος 2000 mm 28,5m 2 Ύψος 2000 mm Μέγιστο ύψος πτώσης 1000 mm Πιστοποίηση ΕΝ 1176:2008/1,3 Ηλικιακή ομάδα 3+ Το σύνθετο θα αποτελείται από : Μία (1) τετράγωνη πλατφόρμα χωρίς σκεπή, Δύο (2) ανοξείδωτες τσουλήθρες, Μία (1) σκάλα ανάβασης, Τετράγωνη πλατφόρμα χωρίς σκεπή Η πλατφόρμα αποτελείται από: Τέσσερις (4) μεταλλικές κολώνες από κοιλοδοκό διατομής 80Χ80mm, Μία (1) πλατφόρμα από αντιολισθητική λαμαρίνα τύπου «κριθαράκι», Στις ελεύθερες πλευρές του παταριού προσαρμόζονται φράγματα για την προστασία από πτώση από κόντρα πλακέ θαλάσσης ή ξύλινα κάγκελα από δοκούς διαστάσεων 95Χ35mm. Ανοξείδωτες τσουλήθρες. Οι τσουλήθρες είναι ευθείες χωρίς αλλαγές πορείας ή κλίσης στο μήκος τους. Η επιφάνεια κύλισης κατασκευάζεται από ανοξείδωτη λαμαρίνα πάχους 1mm χωρίς αιχμηρές άκρες ή γωνίες. Εκατέρωθεν της επιφάνειας κύλισης και κατά μήκος της τοποθετούνται πλαϊνά από κόντρα πλακέ θαλάσσης. Στη ζώνη εισόδου του χρήστη διαθέτουν πλευρική προστασία και προστατευτική εγκάρσια μπάρα από σιδηροσωλήνα Φ26. Σκάλα ανάβασης. Η σκάλα αποτελείται από : Δύο (2) πλαϊνούς βαθμιδοφόρους από μεταλλική κοιλοδοκό διατομής 144Χ30mm, Ένα (1) ενιαίο στραντζαριστό κομμάτι λαμαρίνα τύπου «κριθαράκι», διαμορφωμένο σε τέσσερα (4) σκαλοπάτια, 24

25 Δύο (2) κουπαστές από κοιλοδοκό διατομής 40Χ25mm. Η σκάλα προσαρμόζεται σε μία από τις ελεύθερες πλευρές της πλατφόρμας. Τα σκαλοπάτια έχουν ίσες αποστάσεις μεταξύ τους και είναι σταθεροποιημένα οριζόντια. Η κουπαστή λειτουργεί και ως προστατευτική μπάρα για την αποφυγή πτώσεων. Ε.12. Βότσαλο κοκκομετρίας 2 έως 8mm Προμήθεια και μεταφορά βότσαλου κοκκομετρίας 2 έως 8mm, για τοποθέτηση στο έδαφος των παιδικών χαρών ως υλικό απορρόφησης κρούσεων, σε βάθος στρωμάτωσης 30cm. Ε.13. Αποξήλωση υφιστάμενου εξοπλισμού και μεταφορά Αποξήλωση του υφιστάμενου εξοπλισμού των παιδικών χαρών της μελέτης και μεταφορά του στο Εργοτάξιο του Δήμου. Ε.14. Τοποθέτηση νέου εξοπλισμού Τοποθέτηση του νέου εξοπλισμού στις παιδικές χαρές της μελέτης, συμπεριλαμβανομένων των μικροϋλικών που θα χρησιμοποιηθούν καθώς επίσης και των οικοδομικών υλικών (τσιμέντο, αμμοχάλικο) που απαιτούνται για την πάκτωση των οργάνων. Ε.15. Διαμόρφωση εδάφους (χωματουργικές εργασίες) Εκσκαφή των εδαφών των παιδικών χαρών με χρήση μηχανικών μέσων για την αποκατάσταση και ανακατασκευή του περιβάλλοντος χώρου των παιδικών χαρών στις οποίες θα εγκατασταθεί ο νέος εξοπλισμός. H εκσκαφή των επιφανειών των παιδικών χαρών θα πραγματοποιηθεί σε βάθος 30 cm. Ε.16. Φορτοεκφόρτωση με μηχανικά μέσα Φορτοεκφόρτωση πετρωδών υλικών και παρεμφερών, δηλαδή αργών λίθων γενικά, σκύρων, χαλίκων, άμμου, αμμοχαλίκου, ασβέστου σε βώλους, θηραϊκής γης, κίσσηρης και σκωριών, που θα προκύψουν από την εκσκαφή των επιφανειών των παιδικών χαρών, επί οποιουδήποτε τροχοφόρου μεταφορικού μέσου. Ε.17. Παγκάκι πόλης Διαστάσεις Μήκος 1750 mm Πλάτος 600 mm Ύψος 800 mm Ύψος καθίσματος 500 mm Το παγκάκι αποτελείται από : Δύο (2) βάσεις στήριξης, Πέντε (5) ξύλινες δοκούς. 25

26 Το παγκάκι στηρίζεται σε δύο μεταλλικές βάσεις από καμπύλο σιδηροσωλήνα Φ76mm και μία κοιλοδοκό 60Χ25mm σε σχήμα Γ. Πάνω στην κοιλοδοκό βιδώνονται πέντε επικολλητές δοκοί 95Χ45mm, τρεις για το κάθισμα και δύο για την πλάτη. Ε.18. Πινακίδα πάρκου εγχάρακτη Διαστάσεις Μήκος 1000 mm Πλάτος 90 mm Ύψος 2000 mm Η πινακίδα αποτελείται από : Δύο (2) ξύλινους ορθοστάτες, Μία (1) πινακίδα. Η πινακίδα στηρίζεται σε δύο επικολλητές κολώνες 84Χ84mm. Αποτελείται από μία πινακίδα διαστάσεων 1000Χ600mm, από HPL πάχους 12mm με εγχάρακτες τις πληροφορίες που απαιτούνται από την υπουργική απόφαση 27934:2014 για μία παιδική χαρά. Πιο συγκεκριμένα αναγράφει : - Τις ηλικιακές ομάδες παιδιών για τις οποίες προορίζεται η παιδική χαρά - Τηλέφωνα έκτακτης ανάγκης - Τηλέφωνα επικοινωνίας με τον ΟΤΑ - Απαγόρευση εισόδου για ζώα συντροφιάς με εξαίρεση σκύλους συνοδούς ατόμων με αναπηρία - Τις ώρες λειτουργίας της παιδικής χαράς Ε.19. Δάπεδο απορρόφησης κρούσης Τεχνικά χαρακτηριστικά Μήκος 500 mm Πλάτος 500 mm Ύψος 40 mm Κρίσιμο ύψος πτώσης 1400mm Το δάπεδο απορρόφησης κρούσης συντίθεται από τετράγωνα πλακίδια διαστάσεων 500x500mm και πάχους 40mm. Τα πλακίδια έχουν εξεταστεί από εγκεκριμένο φορέα πιστοποίησης σύμφωνα με τις μεθόδους που καθορίζονται στο Ευρωπαϊκό Πρότυπο ΕΝ1177:2008 και φέρουν πιστοποίηση σύμφωνα με το ΕΝ1176-1:2008 για κρίσιμο ύψος πτώσης 1400mm. Κατασκευάζονται εξ ολοκλήρου από μείγμα χρωματισμένων, ανακυκλωμένων κόκκων καουτσούκ και κόλλας πολυουρεθάνης, συμπιεσμένων σε θερμή πρέσα με χρήση ειδικού καλουπιού. Οι πλάκες είναι ομοιογενείς και χρωματισμένες ομοιόμορφα σε όλη τη μάζα τους. Στο κάτω μέρος φέρουν ειδικά διαμορφωμένες προεξοχές και αυλακώσεις για τη δίοδο των νερών της βροχής. 26

27 Οι προεξοχές έχουν δύο μορφές, σφαιρικές και τραπεζοειδείς και τοποθετούνται εναλλάξ σε σειρές δημιουργώντας πλέγμα για την ίση κατανομή της δύναμης κρούσης. Το δάπεδο θα τοποθετηθεί σε βάση σκυροδέματος κατάλληλου πάχους. Ε.20. Ξύλινη περίφραξη Μήκος Πλάτος Ύψος Διαστάσεις 2350 mm 100 mm 1100 mm Η περίφραξη αποτελείται από : Δύο (2) βάσεις στήριξης, Ένα (1) ξύλινο πλαίσιο. Η περίφραξη στηρίζεται σε δύο επικολλητές δοκούς 100Χ100mm ύψους 1000mm που έχουν βιδωμένες δύο μεταλλικές βάσεις στήριξης για το πλαίσιο. Το πλαίσιο κατασκευάζεται από δύο οριζόντιες επικολλητές δοκούς 96Χ32mm που φέρουν έντεκα κάθετες δοκούς 96X22mm, σε σταθερές αποστάσεις μεταξύ τους. Ο τρόπος έδρασης της περίφραξης εξαρτάται από το υλικό του εδάφους που θα τοποθετηθεί. Σε περίπτωση τοποθέτησης σε σκυρόδεμα χρησιμοποιούνται ειδικά μεταλλικά πέλματα που αγκαλιάζουν την δοκό και φέρουν τετράγωνη πλάκα στο κάτω μέρος με τέσσερις οπές περιμετρικά. Διαμέσου των οπών τοποθετούνται ειδικά αγκύρια για την στήριξη της κατασκευής. Σε περίπτωση έδρασης σε φυσικό έδαφος, οι βάσεις στήριξης επεκτείνονται κατά 400mm ώστε να γίνει διάνοιξη κατάλληλης οπής στο έδαφος και θεμελίωση με σκυρόδεμα ύψους τουλάχιστον 200mm. Η κατασκευή είναι σχεδιασμένη ώστε να μην παρουσιάζει κινδύνους παγίδευσης μερών του σώματος όπως αυτές καθορίζονται από το πρότυπο ΕΝ για την ασφάλεια των παιδοτόπων. Ο ΣΥΝΤΑΚΤΗΣ ΛΑΓΚΑΔΑΣ Ο ΘΕΩΡΗΣΑΣ ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜΗΜΑΤΟΣ ΠΡΑΣΙΝΟΥ ΜΗΛΛΙΟΣ ΓΕΩΡΓΙΟΣ Ο ΑΡΜΟΔΙΟΣ ΑΝΤΙΔΗΜΑΡΧΟΣ ΣΤΟΪΟΣ ΗΛΙΑΣ 27

28 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣ/ΝΙΚΗΣ ΔΗΜΟΣ ΛΑΓΚΑΔΑ ΔΙΕΥΘ. ΚΑΘΑΡΙΟΤΗΤΑΣ & ΑΝΑΚΥΚΛΩΣΗΣ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΠΡΑΣΙΝΟΥ «Προμήθεια και τοποθέτηση νέου εξοπλισμού για την αναδιαμόρφωση οκτώ (8) υφιστάμενων παιδικών χαρών του Δήμου Λαγκαδά» ΣΤ. ΠΡΟΔΙΑΓΡΑΦΕΣ ΥΛΙΚΩΝ Μασίφ ξυλεία Η μασίφ ξυλεία που θα χρησιμοποιηθεί θα είναι ξυλεία Ερυθρής Πεύκης, καλλιεργημένης στον αρκτικό κύκλο και σύμφωνης με το πρότυπο ΕΝ351. Η πολική ξυλεία λόγω της αργής της ανάπτυξης ( μέρες/χρόνο) έχει εξαιρετικές ιδιότητες. Είναι πολύ σκληρή, πολύ συμπαγής (μεγάλο ειδικό βάρος), έχει μικρή υδατοαπορροφητικότητα, μεγάλη θερμομόνωση, αργό ρυθμό καύσης ενώ η σχετική της υγρασία είναι 10% 15%. Το ξύλο ως ζωντανό υλικό παρουσιάζει μεταβολή των διαστάσεων του ανάλογα με την περιεχόμενη υγρασία και ως αποτέλεσμα μπορεί να εμφανίσει επιφανειακές ρωγμές ή στρεβλώσεις. Παρά οποιαδήποτε επιφανειακή μεταβολή η σκληρότητα του ξύλου δεν επηρεάζεται. Όπου χρησιμοποιείται, θα σχεδιάζεται με τέτοιο τρόπο ώστε να εξασφαλίζεται η αποστράγγιση και να αποφεύγεται η συσσώρευση νερού. Στις περιπτώσεις όπου απαιτείται αυξημένη μηχανική αντοχή (δοκοί στήριξης ή ταλάντωσης) θα χρησιμοποιείται σύνθετη επικολλητή ξυλεία. Η επικολλητή ξυλεία θα αποτελείται από τουλάχιστον τρεις στρώσεις ξυλείας κωνοφόρων, συγκολλημένες μεταξύ τους με τις ίνες παράλληλες σε συνθήκες πίεσης και θερμοκρασίας. Επιφάνειες - πάνελ Στις μεγάλες ξύλινες επιφάνειες που απαιτούν αυξημένη αντοχή θα γίνεται χρήση κόντρα πλακέ θαλάσσης (αντεπικολλητή ξυλεία). Το κόντρα πλακέ θαλάσσης κατασκευάζεται από μονό αριθμό ξυλόφυλλων, συγκολλημένων μεταξύ τους με αντίθετη φορά «νερών» του ξύλου. Η συγκόλληση γίνεται σε θερμή πρέσα με χρήση ισχυρών αδιάβροχων κολλών (φαινολικές ρητίνες) οι οποίες έχουν το χαρακτηριστικό γνώρισμα W.B.P. (Weather and Boil Proof). Συγκριτικά με την μασίφ ξυλεία το κόντρα πλακέ έχει αυξημένη αντοχή στο ράγισμα, την στρέβλωση και την μεταβολή των διαστάσεων. Σε απαιτητικές περιβαλλοντικές συνθήκες ίσως εμφανιστούν μικρές ρωγμές στην επιφάνεια του κόντρα πλακέ χωρίς όμως να επηρεάζουν στο ελάχιστο τις μηχανικές του ιδιότητες. Μετά το τέλος του κύκλου ζωής του το κόντρα πλακέ μπορεί να ανακυκλωθεί για την κατασκευή μοριοπλακών και άλλων προϊόντων ξύλου. H.P.L. (High Pressure Laminate) Το H.P.L. ή βακελίτης είναι ένα σύγχρονο πολυστρωματικό υλικό που τείνει να αντικαταστήσει το κόντρα πλακέ τα τελευταία χρόνια λόγω των εξαιρετικών του ιδιοτήτων. Κατασκευάζεται από φύλλα χαρτιού με ειδικές κυτταρικές επικαλύψεις που εμποτίζονται σε φαινολικές ρητίνες και στη συνέχεια συγκολλούνται σε θερμή πρέσα. Οι μηχανικές του ιδιότητες καθώς και η διάρκεια 28

29 ζωής του είναι ανώτερες από αυτές του κόντρα πλακέ. Δεν στρεβλώνει, δεν μεταβάλλει τις διαστάσεις του, έχει μεγάλη αντοχή στο κάψιμο και στα καθαριστικά και χαράσσεται πολύ δύσκολα. Επίσης το H.P.L. παρουσιάζει αυξημένη αντοχή στην υπεριώδη ακτινοβολία διατηρώντας σταθερό το χρώμα του στην πάροδο του χρόνου. Αλλά η σημαντικότερη ιδιότητα του είναι ανθεκτικότητα στη δημιουργία βακτηριδίων και μικροοργανισμών στην επιφάνεια του. Η εξωτερική του επιφάνεια περιέχει έναν χημικό παράγοντα (micro plus) ο οποίος προστίθεται κατά την παραγωγή και χρησιμοποιείται για την προστασία από τα βακτηρίδια. Γαλβανισμένοι χάλυβες Όλα τα μεταλλικά στοιχεία θα αποτελούνται από γαλβανισμένους χαλύβδινους σωλήνες θερμής εξέλασης, ποιότητας St 37.2 κατά DIN και ελάχιστου πάχους 2mm. Ο χάλυβας αυτής της κατηγορίας είναι ένα κράμα σιδήρου με άνθρακα, μαγνήσιο, φώσφορο και θείο σε μικρές ποσότητες. Η συγκεκριμένη κατηγορία χάλυβα έχει αυξημένες μηχανικές ιδιότητες και χρησιμοποιείται κυρίως για την κατασκευή πλοίων και γεφυρών. Η προστασία της επιφάνειας από τη διάβρωση γίνεται μέσω του γαλβανισμού, δηλαδή της εμβάπτισης ή της ηλεκτρόλυσης του μετάλλου με ένα μείγμα ψευδαργύρου με σκοπό τη δημιουργία μίας επιφανειακής στρώσης οξειδίου του ψευδαργύρου. Η επιφάνεια αυτή προστατεύει το μέταλλο από τη διάβρωση μη επιτρέποντας της να προσχωρήσει στο εσωτερικό του. Πέραν των εξαιρετικών του αντοχών στις καιρικές συνθήκες, ο γαλβανισμένος χάλυβας παρέχει ένα άρτιο αισθητικό αποτέλεσμα ενώ είναι και ανακυκλώσιμος. Λαμαρίνες Όπου απαιτείται η χρήση μεταλλικών επιφανειών θα χρησιμοποιούνται είτε λαμαρίνες θερμής έλασης St37.2 κατά DIN 1541 πάχους 3mm και άνω, είτε λαμαρίνες ψυχρής έλασης St12.3 κατά DIN 1543 πάχους μικρότερου από 2mm. Αλυσίδες Οι αλυσίδες θα είναι φτιαγμένες από γαλβανισμένο χάλυβα τύπου DIN 766, πάχους 6mm με μικρό διάκενο για να αποφεύγεται η παγίδευση δαχτύλων. Έχουν μεγάλη αντοχή σε διάβρωση ενώ το μέγιστο φορτίο που μπορούν να φέρουν ανέρχεται στα 400 κιλά. Βίδες και μεταλλικοί σύνδεσμοι Τα υλικά που θα χρησιμοποιηθούν για την συνδεσμολογία των παιχνιδιών (βίδες, γωνίες, βαγονέτα κ.α.) θα κατασκευάζονται από ανοξείδωτα ή γαλβανισμένα μέταλλα. Θα έχουν μεγάλη αντοχή στη διάβρωση και στις καιρικές συνθήκες. Για την επιλογή των διαστάσεων και των διατομών των στοιχείων σύνδεσης θα λαμβάνονται υπ όψιν τα φορτία που ασκούνται σε κάθε περίπτωση. Βαφές μετάλλων Όλα τα μεταλλικά στοιχεία θα είναι βαμμένα με πολυεστερικές βαφές πούδρας δύο στρώσεων. Αυτή η τεχνική βαφής εξασφαλίζει μεγαλύτερη διάρκεια ζωής στα μέταλλα προσθέτοντας ένα επιπλέον προστατευτικό στρώμα στην επιφάνεια. Ακόμη και στην περίπτωση που η επιφάνεια της επικάλυψης του χρώματος σπάσει και διαπεραστεί από αέρα και υγρασία, το στρώμα ψευδαργύρου εξακολουθεί να προστατεύει το χάλυβα. Η επισκευή των τυχόν ρωγμών της επιφάνειας είναι πολύ πιο εύκολη από την επισκευή αντικειμένων που η βάση τους έχει διαβρωθεί. Επίσης, αυτός ο τρόπος βαφής δίνει ένα καλύτερο αισθητικό αποτέλεσμα με πολλές χρωματικές επιλογές. 29

30 Βαφές ξυλείας Τα ξύλα που θα χρησιμοποιηθούν στις κατασκευές θα εμβαπτιστούν σε ειδικό συντηρητικό ξύλου για εξωτερική χρήση σε μορφή διαλύματος. Πριν από αυτή τη διαδικασία θα έχει ολοκληρωθεί η επεξεργασία του ξύλου, δηλαδή θα έχουν συμπληρωθεί οι διαδικασίες κοπής και τρυπήματος. Μετά τον εμποτισμό η ξυλεία θα αποθηκεύεται για τουλάχιστον επτά ημέρες ώστε να επέλθει φυσική ξήρανση και συγκράτηση των συστατικών του διαλύματος. Στην συνέχεια θα γίνεται ο χρωματισμός του ξύλου στην απόχρωση επιλογής του πελάτη και η διαδικασία ολοκληρώνεται με εφαρμογή προστατευτικού στρώματος διάφανου βερνικιού. Τα χρώματα και τα βερνίκια που χρησιμοποιούνται για την βαφή θα είναι μη τοξικά, δεν θα περιέχουν βαρέα μέταλλα, θα προστατεύουν από τις υπεριώδεις ακτίνες και θα είναι σύμφωνα με το πρότυπο EN Καθίσματα κούνιας Τα καθίσματα που θα χρησιμοποιηθούν στις κούνιες, τόσο των παίδων όσο και των νηπίων, θα είναι κατασκευασμένα από καουτσούκ με πυρήνα αλουμινίου για την ενίσχυση της σταθερότητας τους. Το καουτσούκ, είτε φυσικό είτε συνθετικό, είναι ένα αδρανές υλικό που δεν μεταβάλλει τη δομή του για μεγάλο χρονικό διάστημα με εξαιρετική αντοχή στις καιρικές συνθήκες. Έχει μεγάλη απορροφητικότητα κρούσεων προστατεύοντας τα παιδιά από επώδυνα χτυπήματα. Καλύμματα βιδών και πλαστικά εξαρτήματα Όλες οι βίδες και τα εξαρτήματα σύνδεσης των επιμέρους κομματιών θα είναι επικαλυμμένα με ειδικά διαμορφωμένες τάπες από πολυπροπυλένιο (ΡΡ). Το πολυπροπυλένιο είναι ένα θερμοπλαστικό πολυμερές εντελώς άοσμο και άχρωμο με μεγάλη αντοχή στην υπεριώδη ακτινοβολία και σε αντίξοες καιρικές συνθήκες. Είναι πλήρως ανακυκλώσιμο ενώ έχει πολύ μικρό ενεργειακό αποτύπωμα, δηλαδή απαιτείται μικρή ποσότητα ενέργειας για την παραγωγή του. Σχοινιά Τα σχοινιά θα έχουν πάχος 16mm και θα αποτελούνται από συρματόσχοινο επικαλυμμένο με πολυπροπυλένιο. Τα σχοινιά θα είναι κατασκευασμένα ώστε να μην χαλαρώνουν και να μην ξεπλέκονται με την πάροδο του χρόνου. Η εξωτερική επιφάνεια έχει μεγάλη αντοχή σε φθορές, ηλιακή ακτινοβολία και καιρικές συνθήκες. Το πολυπροπυλένιο είναι απολύτως ασφαλές και ακίνδυνο για την υγεία των παιδιών. Τσιμέντα Τα τσιμέντα θα είναι αρίστης ποιότητας που θα φέρουν βεβαίωση ποιότητας ΕΝ197-1 CEI^ IV/B(P-W) 32,5N και την σήμανση CE (απο τον ΕΛΟΤ Κοινοποιημένο φορέα στην Ευρωπαική ένωση 0365), θα είναι πρόσφατης παραγωγής και θα φέρουν καταφανή τα σήματα του εργοστασίου παραγωγής, επίσης δεν θα πρέπει να περιέχουν όγκους ή βώλους από τσιμέντο που σκληρύνθηκε. Αμμοχάλικο Το αμμοχάλικο θα πρέπει να διαθέτει σήμα συμμόρφωσης CE, σύμφωνα με το Πρότυπο ΕΝ 12620:2002 και επιπλέον να ικανοποιεί τις απαιτήσεις του Κανονισμού Τεχνολογίας Σκυροδέματος. Σήμανση Ο εξοπλισμός κατά τη παράδοση του θα φέρει ειδικό καρτελάκι με όλες τις απαραίτητες πληροφορίες που απαιτούνται από τη νομοθεσία. 30

31 Σχεδιασμός Τεκμηρίωση Όλα τα όργανα θα πρέπει να έχουν σχεδιαστεί ακολουθώντας τις προδιαγραφές του Ευρωπαϊκού Προτύπου ΕΝ1176:2008 για την ασφάλεια των παιδικών χαρών. Κατά την παράδοσή του ο εξοπλισμός θα συνοδεύεται από όλα τα απαραίτητα έγγραφα (κατασκευαστικά σχέδια, σήμα συμμόρφωσης με το ΕΝ1176:2008, εγχειρίδιο θεμελίωσης, εγχειρίδιο συντήρησης και εγχειρίδιο τοποθέτησης του οργάνου) που απαιτούνται από τη νομοθεσία. Παραγωγή Σε όλες τις διαδικασίες παραγωγής και τοποθέτησης των οργάνων θα τηρούνται τα: Πρότυπο ΕΝ 1176:2008/1-7 για τους εξοπλισμούς παιδοτόπων, Σύστημα ISO 9001:2008 για τη διαχείριση ποιότητας, Σύστημα ISO 14001:2004 για την περιβαλλοντική διαχείριση. Ο ΣΥΝΤΑΚΤΗΣ ΛΑΓΚΑΔΑΣ Ο ΘΕΩΡΗΣΑΣ ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜΗΜΑΤΟΣ ΠΡΑΣΙΝΟΥ ΜΗΛΛΙΟΣ ΓΕΩΡΓΙΟΣ Ο ΑΡΜΟΔΙΟΣ ΑΝΤΙΔΗΜΑΡΧΟΣ ΣΤΟΪΟΣ ΗΛΙΑΣ 31

32 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣ/ΝΙΚΗΣ ΔΗΜΟΣ ΛΑΓΚΑΔΑ ΔΙΕΥΘ. ΚΑΘΑΡΙΟΤΗΤΑΣ & ΑΝΑΚΥΚΛΩΣΗΣ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΠΡΑΣΙΝΟΥ «Προμήθεια και τοποθέτηση νέου εξοπλισμού για την αναδιαμόρφωση οκτώ (8) υφιστάμενων παιδικών χαρών του Δήμου Λαγκαδά» Ζ. ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ Άρθρο 1 Αντικείμενο προμήθειας Η παρούσα συγγραφή υποχρεώσεων αφορά την προμήθεια και τοποθέτηση νέου εξοπλισμού με σκοπό την λειτουργική και αισθητική ανάπλαση οκτώ (8) υφιστάμενων παιδικών χαρών της επικράτειας του Δήμου Λαγκαδά. Η προϋπολογισθείσα δαπάνη για την προμήθεια ανέρχεται στο ποσό των ,96 πλέον Φ.Π.Α. 24% (50.066,87 ) και θα βαρύνει τον κωδικό εξόδων που θα ορίσει η Οικονομική Υπηρεσία του Δήμου, του εγκεκριμένου προϋπολογισμού οικονομικού έτους Οι κρατήσεις υπέρ τρίτων βαρύνουν τον Ανάδοχο, ο δε Φ.Π.Α. το Δημόσιο, σύμφωνα με την κείμενη νομοθεσία. Άρθρο 2 Ισχύουσες διατάξεις 1. Ο Ν. 3852/ Το άρθρο 209 του Ν. 3463/2006, όπως αναδιατυπώθηκε με την παρ. 3 του άρθρου 22 του Ν. 3536/ Ο Ν. 4412/2016 (ΦΕΚ 147/Α/ ) «Δημόσιες Συμβάσεις Έργων, Προμηθειών και Υπηρεσιών (προσαρμογή στις Οδηγίες 2014/24/ΕΕ και 2014/25/ΕΕ)». 4. Το άρθρο 22 (τροποποιήσεις του Ν. 4412/2016) του Ν. 4441/2016 ( ΦΕΚ 227/Α/ ). 5. Το άρθρο 46 του Ν. 4447/ Το άρθρο 50 του Ν. 4446/ Η υπ αριθμόν 28492/ Υπουργική Απόφαση (ΦΕΚ Β 931/ ). 8. Η υπ αριθμόν 27934/2014 Υπουργική Απόφαση (ΦΕΚ Β 2029/ ). 32

33 Άρθρο 3 Στοιχεία της σύμβασης Τα έγγραφα της σύμβασης με τη σειρά ισχύος είναι: 1. Η διακήρυξη 2. Η μελέτη του διαγωνισμού 3. Η προσφορά του αναδόχου Άρθρο 4 Υποβολή προσφοράς Οι οικονομικοί φορείς που θα συμμετέχουν στην συγκεκριμένη προμήθεια θα πρέπει επί ποινή αποκλειμού να καταθέσουν με την προσφορά τους τα παρακάτω: Πιστοποιητικά συμμόρφωσης κατά τα Ευρωπαϊκά Πρότυπα ασφαλείας και πιστοποίησης ΕΝ1176-1/7:2008 και ΕΝ1177:2008 των ειδών που προσφέρουν. Άρθρο 5 Προσφορά Η οικονομική προσφορά (προσφερόμενη τιμή) δίδεται σε ευρώ και πρέπει να έχει διάρκεια ισχύος τρεις (3) μήνες από την επόμενη της διενέργειας της διαδικασίας ανάθεσης. Στην τιμή περιλαμβάνονται οι υπέρ τρίτων κρατήσεις, ως και κάθε άλλη επιβάρυνσης, σύμφωνα με την κείμενη νομοθεσία, μη συμπεριλαμβανομένου του Φ.Π.Α. Η προσφερόμενη τιμή για κάθε επιμέρους είδους, επί ποινή αποκλεισμού πρέπει να είναι εντός της ενδεικτικής προϋπολογισμένης τιμής. Άρθρο 6 Κριτήριο ανάθεσης Κριτήριο ανάθεσης της προμήθειας είναι η πλέον συμφέρουσα από οικονομική άποψη προσφορά μόνο βάσει τιμής (χαμηλότερη τιμή). Αμέσως μετά την κατακύρωση του αποτελέσματος, ο ανάδοχος της προμήθειας θα κληθεί να υπογράψει τη σχετική σύμβαση. 33

34 Άρθρο 7 Εγγύηση καλής εκτέλεσης Για την υπογραφή της σύμβασης απαιτείται η παροχή εγγύησης καλής εκτέλεσης, σύμφωνα με το άρθρο 72 παρ. 1 β) του Ν.4412/2016, το ύψος της οποίας καθορίζεται σε ποσοστό 5% επί της αξίας της σύμβασης, χωρίς Φ.Π.Α. Οι εγγυητικές επιστολές καλής εκτέλεσης, προκειμένου να γίνουν αποδεκτές από την υπηρεσία, πρέπει να περιλαμβάνουν κατ ελάχιστον τα αναφερόμενα της παρ. 4 του άρθρου 72 του Ν. 4412/2016 στοιχεία. Άρθρο 8 Χρόνος και τόπος παράδοσης υλικών Η παράδοση και τοποθέτηση του εξοπλισμού θα γίνει εντός εξήντα (60) ημερών από την υπογραφή της σύμβασης στις παιδικές χαρές που αναφέρονται στην τεχνική έκθεση πλήρως εγκατεστημένα και έτοιμα για λειτουργία. Κατά τα λοιπά, ισχύουν οι διατάξεις του άρθρου 206 και 207 του Ν. 4412/2016. Άρθρο 9 Υποχρεώσεις Αναδόχου Ο ανάδοχος είναι υποχρεωμένος πρίν την πληρωμή του συμβατικού ανικειμένου από τον Δήμο, να καλέσει τον φορέα Πιστοποίησης Κυπριακή Εταιρία που πραγματοποίησε τον αρχικό έλεγχο των παιδικών χαρών της μελέτης και σύμφωνα με τις παρατηρήσεις των βεβαιώσεων ελέγχου να ελέγξει εάν έχουν πραγματοποιηθεί τα προβλεπόμενα. Άρθρο 10 Παραλαβή Η παραλαβή των υλικών θα γίνει από την Επιτροπή Παραλαβής Δημοσίων Συμβάσεων Προμηθειών. Κατά τη διαδικασία παραλαβής των υλικών διενεργείται ποιοτικός και ποσοτικός έλεγχος και καλείται να παραστεί, εφόσον το επιθυμεί, ο προμηθευτής. Ο ποιοτικός έλεγχος γίνεται με μακροσκοπική εξέταση. Μετά την ολοκλήρωση του ελέγχου η Επιτροπή Παραλαβής μπορεί α) να παραλάβει το υλικό β) να παραλάβει το υλικό με παρατηρήσεις λόγω αποκλίσεων από τις τεχνικές προδιαγραφές της σύμβασης γ) να απορρίψει το υλικό. Κατά τα λοιπά ισχύουν οι διατάξεις των άρθρων 208 σχετικά με την παραλαβή των υλικών και 213 σχετικά με την απόρριψη συμβατικών υλικών-αντικατάσταση του Ν. 4412/

35 Άρθρο 11 Τρόπος πληρωμής Η πληρωμή της αξίας των υλικών θα γίνει με την εξόφληση της συμβατικής αξίας που αντιστοιχεί στην οριστική παραλαβή των υλικών. Τα δικαιολογητικά που απαιτούνται κατ ελάχιστον είναι τα εξής: α) Πρωτόκολλο οριστικής ποσοτικής και ποιοτικής παραλαβής β) Τιμολόγιο του προμηθευτή. γ) Πιστοποιητικά φορολογικής και ασφαλιστικής ενημερότητας. Πέραν των ανωτέρω δικαιολογητικών οι αρμόδιες υπηρεσίες που διενεργούν τον έλεγχο και την πληρωμή, μπορούν να ζητήσουν και οποιαδήποτε άλλο δικαιολογητικό. Ο ΣΥΝΤΑΚΤΗΣ ΛΑΓΚΑΔΑΣ Ο ΘΕΩΡΗΣΑΣ ΠΡΟΪΣΤΑΜΕΝΟΣ ΤΜΗΜΑΤΟΣ ΠΡΑΣΙΝΟΥ ΜΗΛΛΙΟΣ ΓΕΩΡΓΙΟΣ Ο ΑΡΜΟΔΙΟΣ ΑΝΤΙΔΗΜΑΡΧΟΣ ΣΤΟΪΟΣ ΗΛΙΑΣ 35
