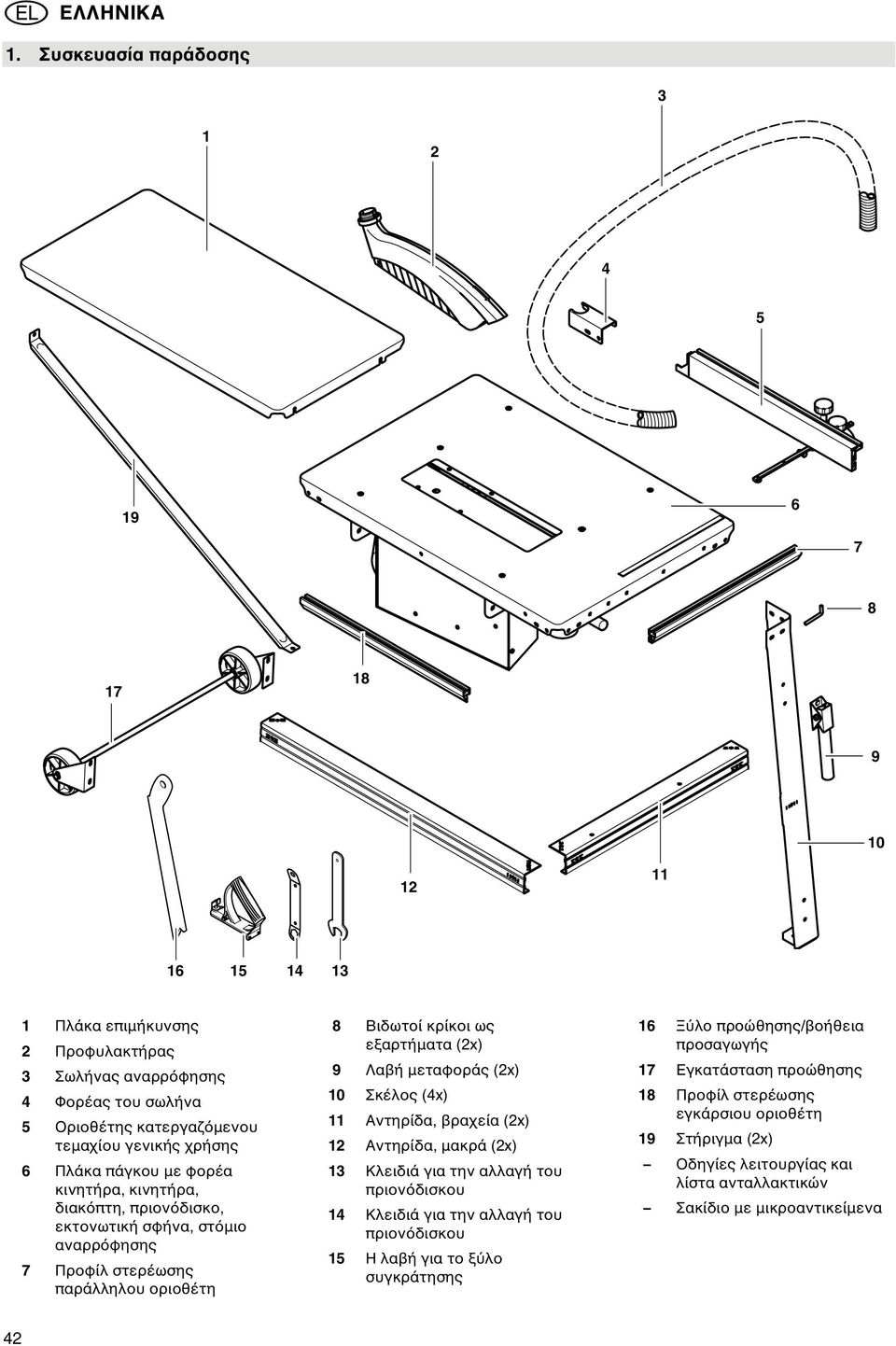

3 XA0039G2.fm Οδηγίες Χρήσης 1. Συσκευασία παράδοσης Πλάκα επιµήκυνσης 2 Προφυλακτήρας 3 Σωλήνας αναρρ φησης Φορέας του σωλήνα 5 Οριοθέτης κατεργαζ µενου τεµαχίου γενικής χρήσης 6 Πλάκα πάγκου µε φορέα κινητήρα, κινητήρα, διακ πτη, πριον δισκο, εκτονωτική σφήνα, στ µιο αναρρ φησης 7 Προφίλ στερέωσης παράλληλου οριοθέτη 8 Βιδωτοί κρίκοι ως εξαρτήµατα (2x) 9 Λαβή µεταφοράς (2x) 10 Σκέλος (x) 11 Αντηρίδα, βραχεία (2x) 12 Αντηρίδα, µακρά (2x) 13 Κλειδιά για την αλλαγή του πριον δισκου 1 Κλειδιά για την αλλαγή του πριον δισκου 15 Η λαβή για το ξ λο συγκράτησης 16 Ξ λο προώθησης/βοήθεια προσαγωγής 17 Εγκατάσταση προώθησης 18 Προφίλ στερέωσης εγκάρσιου οριοθέτη 19 Στήριγµα (2x) Οδηγίες λειτουργίας και λίστα ανταλλακτικών Σακίδιο µε µικροαντικείµενα 2

4 2. Εποπτεία ολ κληρου του πριονιο Επιµήκυνση πάγκου 21 Σωλήνας αναρρ φησης 22 Προφυλακτήρας 23 Οριοθέτης γενικής χρήσης χρησιµοποιο µενος ως οριοθέτης παράλληλης κοπής (µοντάρισµα στην πρ σοψη) ή ως εγκάρσιος οριοθέτης (µοντάρισµα στην αριστερή πλευρά) 2 Απ θεση εξαρτηµάτων για ξ λο συγκράτησης / βοήθεια προσαγωγής και λαβή για ξ λο συγκράτησης 25 Στρ φαλο για τη µετάθεση του ψους τοµής, αβαθµίδωτα απ 0 85 mm 26 ιακ πτης έναρξης/πα σης της λειτουργίας 27 Λαβές µεταφοράς 28 Απ θεση εξαρτηµάτων για κλειδιά που χρησιµοποιο νται για την αλλαγή δισκοπρίονου 29 Αβαθµίδωτη µετάθεση φορέα κινητήρα / γωνίας κλίσης απ 90 ως 5 30 Εγκατάσταση προώθησης 31 Πλάκα του πάγκου 3

5 Περιεχ µενα 1. Συσκευασία παράδοσης Εποπτεία ολ κληρου του πριονιο ιαβάστε κατ αρχήν τις οδηγίες λειτουργίας!.... Επισηµάνσεις ασφαλείας....1 Σκ πιµη χρήση....2 Γενικές επισηµάνσεις ασφαλείας....3 Σ µβολα επάνω στη συσκευή..6. Εγκαταστάσεις ασφαλείας Ιδιαίτερες ιδι τητες του προϊ ντος Στοιχεία χειρισµο Μοντάρισµα Σ νδεση µε το δίκτυο παροχής ρε µατος Στήσιµο Χειρισµ ς Εγκατάσταση αναρρ φησης ρινισµάτων Ρ θµιση του ψους τοµής Ρ θµιση του πριον δισκου Κοπή µε οριοθέτη παράλληλης κοπής Πριονίστε χρησιµοποιώντας εγκάρσιο οριοθέτη Συµβουλές και τρικ Συντήρηση και περιποίηση Αντικατάσταση του πριον δισκου Καθαρίστε τη διάταξη µετάθεσης του ψους του πριον δισκου Αποθήκευση του µηχανήµατος Συντήρηση Επισκευή Μεταφορά ιαθέσιµα εξαρτήµατα...5/56 1. Περιβαλλοντολογική προστασία Προβλήµατα και λειτουργικές διαταραχές Τεχνικά στοιχεία ιαβάστε κατ αρχήν τις οδηγίες λειτουργίας! Οι παρο σες οδηγίες λειτουργίας συντάχθηκαν έτσι, ώστε να µπορέσετε να εργαστείτε το ταχ τερο και ασφαλέστερο δυνατ µε τη συσκευή σας. Παρακάτω παρατίθεται ένας ένας οδηγ ς αποτελσµατικ τερης ανάγνωσης των οδηγιών λειτουργίας: ιαβάστε πριν την έναρξη της λειτουργίας τις προκείµενες οδηγίες λειτουργίας. Παρακαλείσθε να δώσετε ιδιαίτερη προσοχή στις επισηµάνσεις ασφαλείας. Οι προκείµενες οδηγίες λειτουργίας απευθ νονται σε άτοµα µε βασικές τεχνικές γνώσεις στη χρήση των ακολο θως περιγραφοµένων συσκευών. Εάν έχετε πλήρη έλλειψη πείρας στη χρήση αυτών των συσκευών, θα έπρεπε να ζητήσετε κατ αρχήν τη βοήθεια έµπειρων χρηστών. Να φυλάσσετε λα τα έγγραφα που σχετίζονται µε αυτήν τη συσκευή, ώστε να µπορείτε ανά πάσα στιγµή να ενηµερώνεστε. Φυλάξτε την απ δειξη αγοράς για την περίπτωση που θα προέκυπταν αξιώσεις απ την εγγ ηση. Σε περίπτωση εκµίσθωσης ή πώλησης της συσκευής µεταβιβάστε και τις προκείµενες οδηγίες λειτουργίας. Για βλάβες που προκλήθηκαν λ γω µη-τήρησης των προκείµενων οδηγιών λειτουργίας δεν αναλαµβάνει ο κατασκευαστής καµία ευθ νη. Οι πληροφορίες στις παρο σες οδηγίες λειτουργίας διακρίνονται ως εξής: Κίνδυνος! Προειδοποίηση κινδ νου τραυµατισµών ή περιβαλλοντολογικών ζηµιών. Κίνδυνος ηλεκτροπληξίας! Προειδοποίηση κινδ νου τραυµατισµών λ γω ηλεκτρικο ρε µατος. Κίνδυνος τραβήγµατος! Προειδοποίηση κινδ νου τραυµατισµών λ γω του εµπλοκής µελών του σώµατος ή µερών της ενδυµασίας στο µηχάνηµα. Προσοχή! Προειδοποίηση κινδ νου πρ κλησης υλικών ζηµιών. Επισήµανση: Επιπρ σθετες πληροφορίες. Οι αριθµοί στις εικ νες (1, 2, 3,...) χαρακτηρίζουν µεµονωµένα µέρη, βρίσκονται σε ανοδική σειρά, αναφέρονται σε σχετικο ς αριθµο ς εντ ς παρενθέσεων (1), (2), (3)... στο παράπλευρο κείµενο. Οι οδηγίες, των οποίων η πραγµατοποίηση πρέπει να γίνεται µε συγκεκριµένη σειρά, είναι αριθµηµένες. Οι οδηγίες, των οποίων η πραγµατοποίηση δεν απαιτεί συγκεκριµένη σειρά, σηµαδε ονται µε µία τελεία. Οι καταστάσεις σηµαδε ονται µε µία γραµµή.. Επισηµάνσεις ασφαλείας.1 Σκ πιµη χρήση Η συσκυεή αυτή προβλέπεται για την επιµήκη και την εγκάρσια κοπή ξ λων µασίφ, επιχρισµένων ξ λων, µοριοσανίδων, πλακών µαραγγών και αντίστοιχων υλικών κατεργασίας απ ξ λο. Στρογγυλά κατεργαζ µενα τεµάχια επιτρέπεται να πριονιστο ν µ νο µε την κατάλληλη εγκατάσταση στερέωσης, µια και µπορεί να συστραφο ν λ γω του περιστρεφ µενου πριον δισκου. Κάθε άλλου είδους χρήση αντίκειται στην προβλεπ µενη χρήση. Ο κατασκευαστής δεν αναλαµβάνει την ευθ νη για ζηµιές που προκαλο νται απ ακατάλληλη χρήση του µηχανήµατος. Αλλαγές στη δοµή της συσκευής ή η χρήση εξαρτηµάτων που δεν έχουν ελεγχθεί απ τον κατασκευαστή µπορεί να έχου σαν συνέπεια την πρ κληση απρ βλεπτων ζηµιών!.2 Γενικές επισηµάνσεις ασφαλείας Τηρήστε κατά τη χρήση αυτής της συσκευής τις ακ λουθες επισηµάνσεις ασφαλείας, για να αποκλείσετε την πρ κληση τραυµατισµών και υλικών ζηµιών. Προσέξτε τις ειδικές επισηµάνσεις ασφαλείας στα εκάστοτε κεφάλαια. Τηρήστε ενδεχ µενες νοµοθετικές διατάξεις ή καν νες αποτροπής ατυχηµάτων κατά το χειρισµ δισκοπρίονων. A Γενικοί κίνδυνοι! ιατηρήστε το χώρο εργασίας σας σε καλή κατάσταση η αταξία στο χώρο εργασίας µπορεί να οδηγήσει σε ατυχήµατα.

6 Πρέπει να έχετε εφισταµένη την προσοχή σας. Πραγµατοποιήστε τις σωστές ενέργειες. Η εργασία πρέπει να πραγµατοποιείται µε φρ νηση. Μην κάνετε χρήση της συσκευής εάν δεν είστε συγκεντρωµένοι. Λάβετε υπ ψιν σας τις περιβαλλοντολογικές επιδράσεις: Φροντίστε ώστε να υπάρχει ο κατάλληλος φωτισµ ς. Αποφ γετε την αντικανονική στάση του σώµατος. Φροντίστε για την ασφαλή στάση και διατηρείτε ανά πάσα στιγµή την ισορροπία. Χρησιµοποιήστε σε µακρά κατεργαζ µενα τεµαχία την εκάστοτε κατάλληλη απ θεση κατεργαζ µενου τεµαχίου. Μην κάνετε χρήση αυτής της συσκευής πλησίον ε φλεκτων υγρών ή αερίων. Η συσκευή αυτή επιτρέπεται να τίθεται σε λειτουργία και να χρησιµοποιείται µ νον απ άτοµα, τα οποία έχουν εξοικειωθεί στη χρήση δισκοπρίονων και τα οποία έχουν ανά πάσα στιγµή επίγνωση των κινδ νων της χρήσης. Άτοµα, τα οποία δεν έχουν κλείσει ακ µη το 18. έτος της ηλικίας τους, επιτρέπεται να κάνουν χρήση αυτής της συσκευής µ νο στα πλαίσια επαγγελµατικής εκπαίδευσης υπ την εποπτεία εν ς εκπαιδευτή. Αµέτοχοι τρίτοι, ιδίως παιδιά, να µη βρίσκονται στο χώρο κινδ νου. Μην επιτρέπεται σε τρίτους την επαφή µε τη συσκευή ή το καλώδιο του δικτ ου κατά τη διάρκεια της λειτουργίας. Να µη γίνεται υπερφ ρτιση της συσκευής η χρήση της επιτρέπεται µ νο στα πλαίσια των δυνατοτήτων ισχ ος που αναφέρονται στα "Τεχνικά στοιχεία". B Κίνδυνος λ γω ηλεκτρισµο! Μην εκθέτετε τη συσκευή στη βροχή. Μην κάνετε χρήση της συσκευής σε υγρ περιβάλλον Αποφ γετε κατά την εργασία µε αυτήν τη συσκευή την επαφή του σώµατος µε γειωµένα µέρη (π.χ. σώµατα καλοριφέρ, µεταλλικο ς σωλήνες, ηλεκτρικές κουζίνες, ψυγεία). Μη χρησιµοποιείτε το καλώδιο του δικτ ου άσκοπα. A Υφίσταται κίνδυνος τραυµατισµο και σ νθλιψης σε κινητά µέρη! Μη θέτετε τη συσκευή σε λειτουργία χωρίς πρωτ τερο µοντάρισµα της διάταξης προστασίας. Να τηρείτε πάντοτε επαρκή απ σταση απ τον πριον δισκο. Χρησιµοποιήστε ενδεχοµένως τις κατάλληλες βοήθειες προσαγωγής. Τηρήστε κατά τη διάρκεια της λειτουργίας επαρκή απ σταση προς τα κινητά δοµικά µέρη. Περιµένετε µέχρι που ο πριον δισκος να έχει ακινητοποιηθεί, προτο να αποµακρ νετε µικρά κοµµάτια κατεργαζ µενου τεµαχίου, υπολείµµατα ξ λου κ.α. απ το χώρο εργασίας. Μη σταµατήσετε την κίνηση του δίσκου, ασκώντας πλευρική πίεση. Βεβαιωθείτε πριν την έναρξη των εργασιών συντήρησης τι η συσκευή έχει αποχωριστεί απ το δίκτυο παροχής ρε µατος. Βεβαιωθείτε τι κατά την έναρξη της λειτουργίας (π.χ. µετά τη διενέργεια εργασιών συντήρησης) δεν υπάρχουν πλέον εργαλεία µονταρίσµατος ή ασ νδετα µέρη στο εσωτερικ της συσκευής. Θέστε το πρι νι εκτ ς λειτουργίας, εάν δε χρησιµοποιείται. A Ο κίνδυνος κοψίµατος υφίσταται και στο ακινητοποιηµένο κοπτικ εργαλείο. Χρησιµοποιείτε γάντια κατά την αντικατάσταση κοπτικών εργαλείων. Φυλάξτε τους πριον δισκους κατά τέτοιον τρ πο, ώστε να µη µπορεί κανείς να τραυµατιστεί. A Κίνδυνος απ την οπισθοδρ µηση (κλ τσηµα) κατεργαζ µενων τεµαχίων (το κατεργαζ µενο τεµάχιο αρπάζεται απ τον πριον δισκο και εξακοντίζεται προς τη µεριά του χειριστή)! Να εργάζεστε µ νον, έχοντας ρυθµίσει σωστά την εκτονωτική σφήνα Αποφ γετε το σφήνωµα κατεργαζ µενων τεµαχίων. Ο πριον δισκος πρέπει να είναι κατάλληλος για το υλικ του κατεργαζ µενου τεµαχίου. Πριονίστε τα λεπτά κατεργαζ µενα τεµάχια ή αυτά που έχουν λεπτ τοίχωµα µ νο µε δίσκους µε λεπτά δ ντια. Να χρησιµοποιείτε πάντοτε κοφτερο ς δίσκους. Σε περίπτωση αµφιβολίας ελέγξτε τα κατεργαζ µενα τεµάχια, αναζητώντας ενδεχ µενα ξένα σώµατα (π.χ. καρφιά ή βίδες). Πριονίστε µ νον κατεργαζ µενα τεµάχια µε διαστάσεις τέτοιες, που να επιτρέπουν την ασφαλή στερέωση κατά το πρι νισµα. Μην πριονίζετε ποτέ περισσ τερα κατεργαζ µενα τεµάχια ταυτ χρονα ο τε δέσµες που αποτελο νται απ περισσ τερα µεµονωµένα τεµάχια. Υφίσταται κίνδυνος τραυµατισµο, ταν ο δίσκος πιάσει ανεξέλεγκτα µεµονωµένα τεµάχια. Αποµακρ νετε µικρά κοµµάτια κατεργαζ µενου τεµαχίου, υπολείµµατα ξ λου κ.α. απ το χώρο εργασίας ο πριον δισκος πρέπει να έχει πρωτ τερα ακινητοποιηθεί. c Κίνδυνος τραβήγµατος! Προσέξτε κατά τη λειτουργία, ώστε να µη µπορέσουν περιστρεφ µενα δοµικά στοιχεία να πιάσουν και να τραβήξουν µέλη του σώµατ ς σας ή µέρη της ενδυµασίας σας (µη φοράτε γραβάτες, µη φοράτε γάντια, µη φοράτε ενδ µατα µε ευρ χωρα µανίκια και εάν έχετε µακριά µαλλιά να φοράτε ένα δίχτυ προστασίας των µαλλιών). Να µην κ βετε ποτέ κατεργαζ µενα τεµάχια, στα οποία υπάρχουν σχοινιά κλωστές ταινίες καλώδια ή σ ρµατα, ή τα οποία περιλαµβάνουν τέτοια. A Κίνδυνος λ γω ανεπακο ς προσωπικο προφυλαχτικο εξοπλισµο! Να φοράτε ωτασπίδες. Να φοράτε προστατευτικά µατογυάλια. Να φοράτε προσωπίδα προστασίας κατά της σκ νης. Να φοράτε την κατάλληλη εργασιακή ενδυµασία. 5

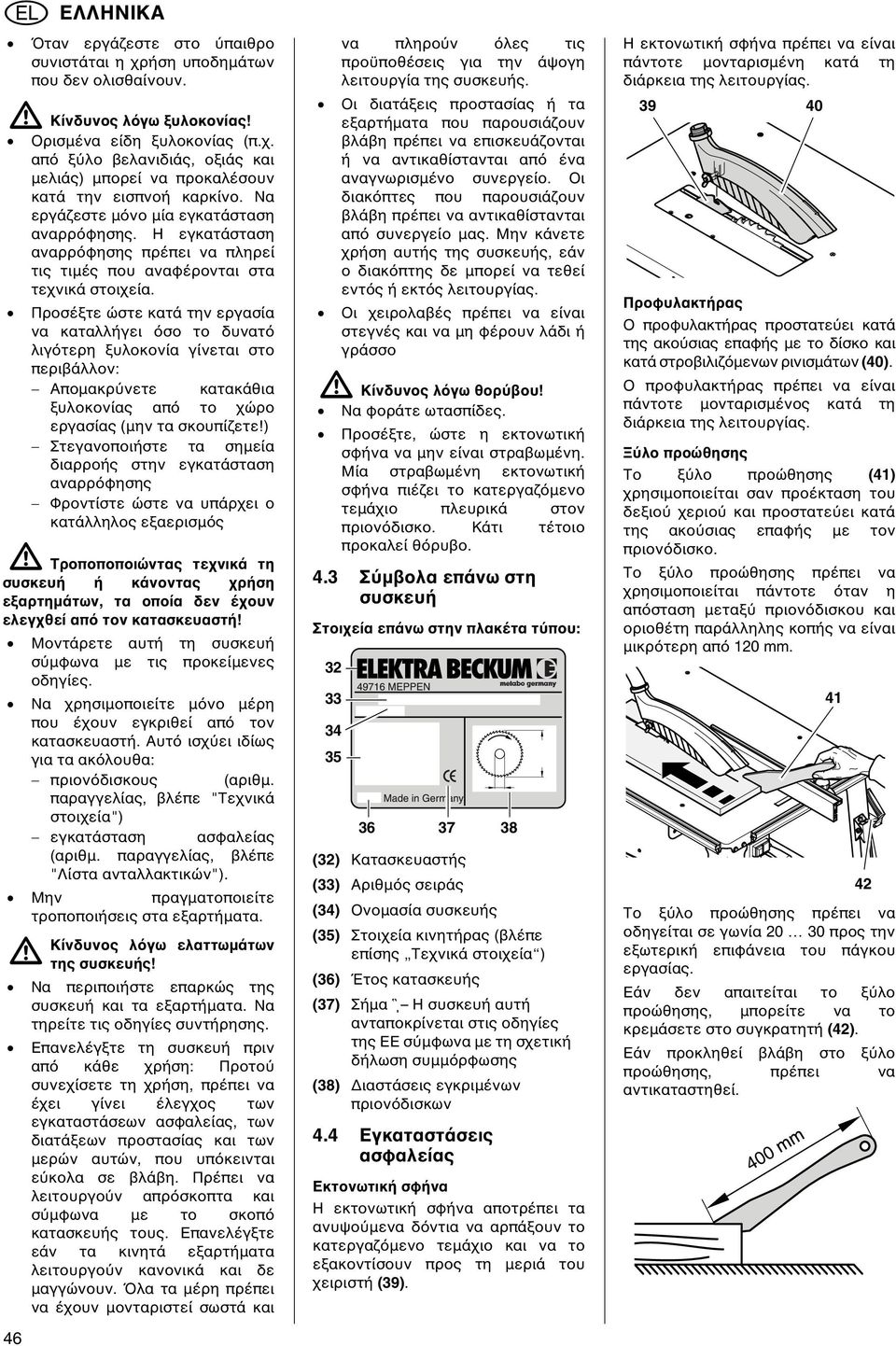

7 6 ταν εργάζεστε στο παιθρο συνιστάται η χρήση υποδηµάτων που δεν ολισθαίνουν. A Κίνδυνος λ γω ξυλοκονίας! Ορισµένα είδη ξυλοκονίας (π.χ. απ ξ λο βελανιδιάς, οξιάς και µελιάς) µπορεί να προκαλέσουν κατά την εισπνοή καρκίνο. Να εργάζεστε µ νο µία εγκατάσταση αναρρ φησης. Η εγκατάσταση αναρρ φησης πρέπει να πληρεί τις τιµές που αναφέρονται στα τεχνικά στοιχεία. Προσέξτε ώστε κατά την εργασία να καταλλήγει σο το δυνατ λιγ τερη ξυλοκονία γίνεται στο περιβάλλον: Αποµακρ νετε κατακάθια ξυλοκονίας απ το χώρο εργασίας (µην τα σκουπίζετε!) Στεγανοποιήστε τα σηµεία διαρροής στην εγκατάσταση αναρρ φησης Φροντίστε ώστε να υπάρχει ο κατάλληλος εξαερισµ ς A Τροποποποιώντας τεχνικά τη συσκευή ή κάνοντας χρήση εξαρτηµάτων, τα οποία δεν έχουν ελεγχθεί απ τον κατασκευαστή! Μοντάρετε αυτή τη συσκευή σ µφωνα µε τις προκείµενες οδηγίες. Να χρησιµοποιείτε µ νο µέρη που έχουν εγκριθεί απ τον κατασκευαστή. Αυτ ισχ ει ιδίως για τα ακ λουθα: πριον δισκους (αριθµ. παραγγελίας, βλέπε "Τεχνικά στοιχεία") εγκατάσταση ασφαλείας (αριθµ. παραγγελίας, βλέπε "Λίστα ανταλλακτικών"). Μην πραγµατοποιείτε τροποποιήσεις στα εξαρτήµατα. A Κίνδυνος λ γω ελαττωµάτων της συσκευής! Να περιποιήστε επαρκώς της συσκευή και τα εξαρτήµατα. Να τηρείτε τις οδηγίες συντήρησης. Επανελέγξτε τη συσκευή πριν απ κάθε χρήση: Προτο συνεχίσετε τη χρήση, πρέπει να έχει γίνει έλεγχος των εγκαταστάσεων ασφαλείας, των διατάξεων προστασίας και των µερών αυτών, που υπ κεινται ε κολα σε βλάβη. Πρέπει να λειτουργο ν απρ σκοπτα και σ µφωνα µε το σκοπ κατασκευής τους. Επανελέγξτε εάν τα κινητά εξαρτήµατα λειτουργο ν κανονικά και δε µαγγώνουν. λα τα µέρη πρέπει να έχουν µονταριστεί σωστά και να πληρο ν λες τις προϋποθέσεις για την άψογη λειτουργία της συσκευής. Οι διατάξεις προστασίας ή τα εξαρτήµατα που παρουσιάζουν βλάβη πρέπει να επισκευάζονται ή να αντικαθίστανται απ ένα αναγνωρισµένο συνεργείο. Οι διακ πτες που παρουσιάζουν βλάβη πρέπει να αντικαθίστανται απ συνεργείο µας. Μην κάνετε χρήση αυτής της συσκευής, εάν ο διακ πτης δε µπορεί να τεθεί εντ ς ή εκτ ς λειτουργίας. Οι χειρολαβές πρέπει να είναι στεγνές και να µη φέρουν λάδι ή γράσσο A Κίνδυνος λ γω θορ βου! Να φοράτε ωτασπίδες. Προσέξτε, ώστε η εκτονωτική σφήνα να µην είναι στραβωµένη. Μία στραβωµένη εκτονωτική σφήνα πιέζει το κατεργαζ µενο τεµάχιο πλευρικά στον πριον δισκο. Κάτι τέτοιο προκαλεί θ ρυβο..3 Σ µβολα επάνω στη συσκευή Στοιχεία επάνω στην πλακέτα τ που: (32) Κατασκευαστής (33) Αριθµ ς σειράς (3) Ονοµασία συσκευής (35) Στοιχεία κινητήρας (βλέπε επίσης Τεχνικά στοιχεία ) (36) Έτος κατασκευής (37) Σήµα Η συσκευή αυτή ανταποκρίνεται στις οδηγίες της ΕΕ σ µφωνα µε τη σχετική δήλωση συµµ ρφωσης (38) ιαστάσεις εγκριµένων πριον δισκων. Εγκαταστάσεις ασφαλείας Εκτονωτική σφήνα Η εκτονωτική σφήνα αποτρέπει τα ανυψο µενα δ ντια να αρπάξουν το κατεργαζ µενο τεµάχιο και να το εξακοντίσουν προς τη µεριά του χειριστή (39). Η εκτονωτική σφήνα πρέπει να είναι πάντοτε µονταρισµένη κατά τη διάρκεια της λειτουργίας Προφυλακτήρας Ο προφυλακτήρας προστατε ει κατά της ακο σιας επαφής µε το δίσκο και κατά στροβιλιζ µενων ρινισµάτων (0). Ο προφυλακτήρας πρέπει να είναι πάντοτε µονταρισµένος κατά τη διάρκεια της λειτουργίας. Ξ λο προώθησης Το ξ λο προώθησης (1) χρησιµοποιείται σαν προέκταση του δεξιο χεριο και προστατε ει κατά της ακο σιας επαφής µε τον πριον δισκο. Το ξ λο προώθησης πρέπει να χρησιµοποιείται πάντοτε ταν η απ σταση µεταξ πριον δισκου και οριοθέτη παράλληλης κοπής να είναι µικρ τερη απ 120 mm. 1 2 Το ξ λο προώθησης πρέπει να οδηγείται σε γωνία προς την εξωτερική επιφάνεια του πάγκου εργασίας. Εάν δεν απαιτείται το ξ λο προώθησης, µπορείτε να το κρεµάσετε στο συγκρατητή (2). Εάν προκληθεί βλάβη στο ξ λο προώθησης, πρέπει να αντικαταστηθεί.

8 Λαβή για το ξ λο συγκράτησης βιδώνεται σε µία κατάλληλη σανίδα. Για την άνετη οδήγηση µικρ τερων κατεργαζ µενων τεµαχίων. 5. Ιδιαίτερες ιδι τητες του προϊ ντος Αβαθµίδωτη ρ θµιση της γωνίας κλίσης απ 90 ως 5. Αβαθµίδωτη ρ θµιση του ψους τοµής µέχρι 85 mm. Ένας ηλεκτρον µος υπ τασης αποτρέπει την αυτ νοµη έναρξη της λειτουργίας της συσκευής, ταν επανέρθει το ρε µα µετά απ προηγο µενη διακοπή. λες οι σηµαντικές λειτουργίες χειρισµο στην πρ σοψη. Επιµήκυνση πάγκου στη συσκευασία παράδοσης. Συµπαγής επιψευδαργυρωµένη λαµαρίνα χάλυβα µε µεγάλη αντοχή και µε διαρκή προστασία κατά της διάβρωσης. 6. Στοιχεία χειρισµο ιακ πτης έναρξης/πα σης της λειτουργίας Έναρξη της λειτουργίας = πατήστε τον πράσινο διακ πτη (3). ιακοπή της λειτουργίας = πατήστε τον κ κκινο διακ πτη (). 3 Εγκατάσταση µεταρρ θµισης για γωνίες κλίσης Ο πριον δισκος µπορεί να µετατεθεί αβαθµίδωτα µεταξ 0 και 5. 5 Για να µην υπάρχει ο κίνδυνος αλλαγής της γωνίας κλίσης κατά τη διάρκεια του πριονίσµατος, µπορεί να ασφαλιστεί µε τη βοήθεια δ ο χειροτροχών (5) στην πρ σοψη και στην οπίσθια πλευρά του κιβωτίου ρινισµάτων. Στρ φαλο για τη µεταρρ θµιση του ψους τοµής Το ψος τοµής µπορεί να µεταρρυθµιστεί στρέφοντας το στρ φαλο (6). 6 Οριοθέτες κατεργαζ µενου τεµαχίου Το πρι νι διαθέτει οριοθέτη κατεργαζ µενου τεµαχίου γενικής χρήσης, ο οποίος µπορεί να χρησιµοποιηθεί ως οριοθέτης παράλληλης κοπής: Εγκάρσιος οριοθέτης (για εγκάρσιες τοµές): 9 50 ρ θµισης καλ πτει 60. Ο χειροτροχ ς (7) πρέπει να έχει σφιχτεί κατά το πρι νισµα µε έναν εγκάρσιο οριοθέτη. Χειροτροχ ς (8) για µεταθέσεις. Ο χειροτροχ ς (8) πρέπει να έχει ξεσφιχτεί κατά το πρι νισµα µε έναν εγκάρσιο οριοθέτη. Αυλακωτά παξιµάδια (9) για τη ρ θµιση του προφίλ οριοθέτη. Η πλαστική µ τη (50) στο προφίλ οριοθέτη πρέπει να βρίσκεται σε απ σταση τουλάχιστον 10 mm απ τον πριον δισκο. Οριοθέτης παράλληλης κοπής (για επιµήκεις τοµές): Για τη χρήση ως οριοθέτη παράλληλης κοπής γίνεται το µοντάρισµα στο προφίλ στερέωσης στην πρ σοψη του πριονιο. Το προφίλ οριοθέτη (51) πρέπει να βρίσκεται σε παραλληλία µε τον πριον δισκο κατά το κ ψιµο µε οριοθέτη παράλληλης κοπής και να έχει ασφαλιστεί µε το χειροτροχ (52). Χειροτροχ ς (53) για µεταθέσεις. Ο χειροτροχ ς (53) πρέπει να έχει σφιχτεί κατά το πρι νισµα µε έναν οριοθέτη παράλληλης κοπής. Αυλακωτά παξιµάδια (5) για τη στερέωση του προφίλ οριοθέτη. Μετά το λασκάρισµα των δ ο αυλακωτών παξιµαδιών µπορείτε να αφαιρέσετε και να µεταθέσετε το προφίλ οριοθέτη (5): Επισήµανση: Σε περίπτωση πτώσης της τάσης πρ κειται να ενεργοποιηθεί ένας ηλεκτρον µος υπ τασης. Έτσι αποτρέπεται η ιδία εκκίνηση της συσκευής µε την επαναφορά της τάσης. Για την επανέναρξη της λειτουργίας πρέπει να γίνει εκ νέου χρήση του διακ πτη έναρξης της λειτουργίας. 8 7 Για τη χρήση ως εγκάρσιου οριοθέτη γίνεται το µοντάρισµα στο προφίλ στερέωσης στην αριστερή πλευρά του πριονιο. Χειροτροχ ς (7) για τη ρ θµιση της γωνίας γωνιάσµατος. Το ε ρος 5 Χαµηλή ακµή απ θεσης (55): για το πρι νισµα επίπεδων κατεργαζ µενων τεµαχίων 7

9 8 ταν ο πριον δισκος βρίσκεται σε κλίση Υψηλή ακµή απ θεσης (56): για το πρι νισµα κατεργαζ µενων τεµαχίων µε µεγάλο ψος 7. Μοντάρισµα A Κίνδυνος Αλλαγές στη δοµή του πριονιο ή η χρήση εξαρτηµάτων που δεν έχουν ελεγχθεί απ τον κατασκευαστή µπορεί να έχου σαν συνέπεια την πρ κληση απρ βλεπτων ζηµιών! Μοντάρετε το πρι νι ακριβώς σ µφωνα µε τις παρο σες οδηγίες λειτουργίας. Χρησιµοποιήστε µ νον εξαρτήµατα, τα οποία περιλαµβάνονται στη συσκευασία παράδοσης. Μην πραγµατοποιείτε τροποποιήσεις στα εξαρτήµατα. Το πρι νι ανταποκρίνεται στις οδηγίες ασφαλείας, µ νον εάν τηρήσετε επακριβώς τις οδηγίες µονταρίσµατος. Εάν λάβετε υπ ψιν σας και τις ακ λουθες επισηµάνσεις, δεν πρ κειται να εµφανιστο ν προβλήµατα στο µοντάρισµα: ιαβάστε κάθε βήµα πριν την εκτέλεσή του. Ταξινοµήστε τα επιµέρους µέρη πριν την πραγµατοποίηση του εκάστοτε εργασιακο βήµατος. Απαραίτητα εργαλεία ο κλειδιά σ σφιξης 10 mm Μοντάρετε τη βάση Θέση Ονοµασία Αριθµ ς 57 Σκέλος 58 Βίδα µε εξάεδρη 28 κεφαλή 6 x ισκοειδής 56 δακτ λιος 6, 60 Εξαγωνικ πα 28 ξιµάδι 6 61 Φορέας του 1 σωλήνα 62 Αντηρίδα, µακρά 2 63 Αντηρίδα, βραχεία 2 1. Τοποθετήστε την πλάκα του πάγκου σε σταθερή βάση µε τον κινητήρα να δείχνει προς τα επάνω. A Προσοχή! Ο πριον δισκος και η εκτονωτική σφήνα δεν επιτρέπεται να εφαρµ ζουν στη βάση! Για να αποφ γετε τη δηµιουργία ζηµιών στο πρι νι ή στην υποδοµή πρέπει να τοποθετήσετε την πλάκα του πάγκου σε δ ο βάσης µονταρίσµατος. 2. Βιδώστε στο εσωτερικ των γωνιών του πάγκου τέσσερα σκέλη (57): ιαπεράστε απ έξω προς τα µέσα τις βίδες µε εξάεδρη κεφαλή (58) µε δισκοειδείς δακτυλίους (59). Εφαρµ στε απ µέσα τους δισκοειδείς δακτυλίους (59) και βιδώστε τα εξαγωνικά παξιµάδια (60), χωρίς, µως, να τα σφίξετε τελείως. 3. Στο σηµείο που σηµαδε εται µε βέλος πρέπει να βιδώσετε έναν φορέα σωλήνα (61) στον πάγκο εργασίας, έχοντας το άνοιγµα προς τα πίσω Βιδώστε τις επιµήκεις αντηρίδες (62) πλάγια µεταξ των πλευρικών σκελών και τις βραχείες αντηρίδες αντηρίδες (63) µεταξ των εµπροσθίων και οπισθίων σκελών: Με την πλατειά πλευρά των αντιρήδων προς την πλάκα του πάγκου Οι προεξοχές και εσοχές των αντιρήδων πρέπει να πιάνουν µεταξ τους ιαπεράστε απ έξω προς τα µέσα τις βίδες µε εξάεδρη κεφαλή µε δισκοειδείς δακτυλίους. Εφαρµ στε απ µέσα τους δισκοειδείς δακτυλίους και βιδώστε τα εξαγωνικά παξιµάδια, χωρίς, µως, να τα σφίξετε τελείως. 5. Βιδώστε τις αντηρίδες µεταξ τους: ιαπεράστε απ έξω προς τα µέσα απ την πλευρά της πλάκας του πάγκου τις βίδες µε εξάεδρη κεφαλή µε δισκοειδείς δακτυλίους. Εφαρµ στε απ την αντίθετη πλευρά τους δισκοειδείς δακτυλίους και βιδώστε τα εξαγωνικά παξιµάδια, χωρίς, µως, να τα σφίξετε τελείως. Γυρίστε το πρι νι µε τη βοήθεια εν ς δε τερου ατ µου και τοποθετήστε το ορθοστεκο µενο σε επίπεδη βάση. 6. Σφίξτε λες τις βίδες µε εξάεδρη κεφαλή και τα εξαγωνικά παξιµάδια στη βάση. Μοντάρετε το διακ πτη έναρξης/ πα σης της λειτουργίας Θέση Ονοµασία Αριθµ ς 6 Βίδα µε εξάεδρη 2 κεφαλή 6 x ισκοειδής δακτ λιος 6, 66 Εξαγωνικ παξιµάδι Ξεσφίγξτε τη µεταφορική ασφάλεια του διακ πτη έναρξης/ πα σης της λειτουργίας και βιδώστε τη µονάδα διακοπτών στο εσωτερικ της πλάκας πάγκου: ιαπεράστε απ έξω προς τα µέσα τις βίδες µε εξάεδρη κεφαλή (6) µε δισκοειδείς δακτυλίους (65). Εφαρµ στε απ µέσα τους δισκοειδείς δακτυλίους (65) και βιδώστε τα εξαγωνικά παξιµάδια (66) A Προσοχή! Προσέξτε ώστε το καλώδιο να µην περνάει απ αιχµηρές ακµές και να µη λυγίζεται. Μοντάρισµα της εγκατάστασης αναρρ φησης ρινισµάτων Θέση Ονοµασία Αριθµ ς 67 Προφυλακτήρας 1 69 Σωλήνας αναρρ φησης 6 1. Γυρίστε τον πριον δισκο προς τα πάνω. 2. Μοντάρετε τον προφυλακτήρα (67) στην εκτονωτική σφήνα (68). 1

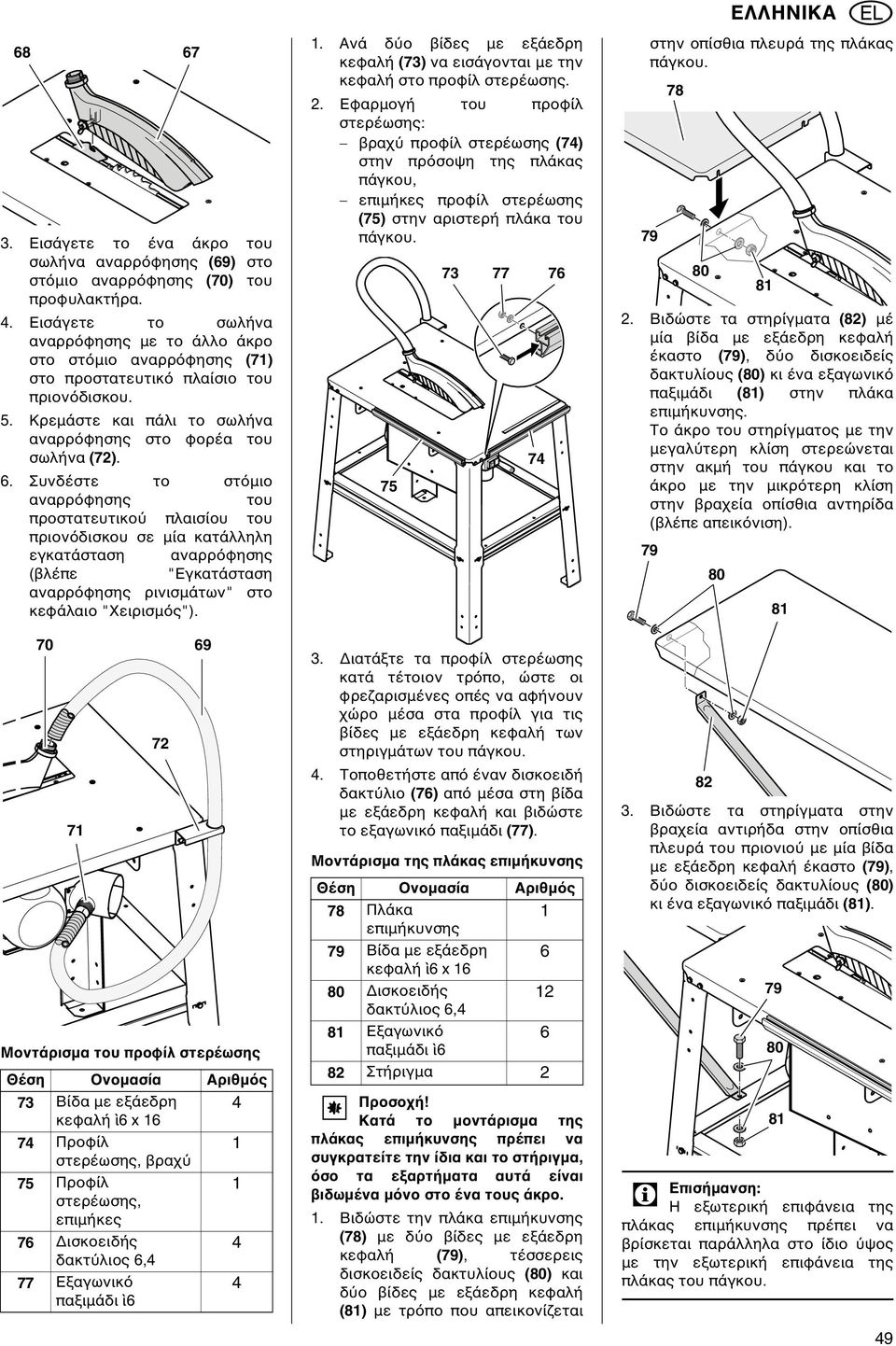

10 68 3. Εισάγετε το ένα άκρο του σωλήνα αναρρ φησης (69) στο στ µιο αναρρ φησης (70) του προφυλακτήρα.. Εισάγετε το σωλήνα αναρρ φησης µε το άλλο άκρο στο στ µιο αναρρ φησης (71) στο προστατευτικ πλαίσιο του πριον δισκου. 5. Κρεµάστε και πάλι το σωλήνα αναρρ φησης στο φορέα του σωλήνα (72). 6. Συνδέστε το στ µιο αναρρ φησης του προστατευτικο πλαισίου του πριον δισκου σε µία κατάλληλη εγκατάσταση αναρρ φησης (βλέπε "Εγκατάσταση αναρρ φησης ρινισµάτων" στο κεφάλαιο "Χειρισµ ς") Μοντάρισµα του προφίλ στερέωσης Θέση Ονοµασία Αριθµ ς 73 Βίδα µε εξάεδρη κεφαλή 6 x 16 7 Προφίλ 1 στερέωσης, βραχ 75 Προφίλ 1 στερέωσης, επιµήκες 76 ισκοειδής δακτ λιος 6, 77 Εξαγωνικ παξιµάδι 6 1. Ανά δ ο βίδες µε εξάεδρη κεφαλή (73) να εισάγονται µε την κεφαλή στο προφίλ στερέωσης. 2. Εφαρµογή του προφίλ στερέωσης: βραχ προφίλ στερέωσης (7) στην πρ σοψη της πλάκας πάγκου, επιµήκες προφίλ στερέωσης (75) στην αριστερή πλάκα του πάγκου ιατάξτε τα προφίλ στερέωσης κατά τέτοιον τρ πο, ώστε οι φρεζαρισµένες οπές να αφήνουν χώρο µέσα στα προφίλ για τις βίδες µε εξάεδρη κεφαλή των στηριγµάτων του πάγκου.. Τοποθετήστε απ έναν δισκοειδή δακτ λιο (76) απ µέσα στη βίδα µε εξάεδρη κεφαλή και βιδώστε το εξαγωνικ παξιµάδι (77). Μοντάρισµα της πλάκας επιµήκυνσης Θέση Ονοµασία Αριθµ ς 78 Πλάκα 1 επιµήκυνσης 79 Βίδα µε εξάεδρη 6 κεφαλή 6 x ισκοειδής 12 δακτ λιος 6, 81 Εξαγωνικ 6 παξιµάδι 6 82 Στήριγµα 2 A Προσοχή! Κατά το µοντάρισµα της πλάκας επιµήκυνσης πρέπει να συγκρατείτε την ίδια και το στήριγµα, σο τα εξαρτήµατα αυτά είναι βιδωµένα µ νο στο ένα τους άκρο. 1. Βιδώστε την πλάκα επιµήκυνσης (78) µε δ ο βίδες µε εξάεδρη κεφαλή (79), τέσσερεις δισκοειδείς δακτυλίους (80) και δ ο βίδες µε εξάεδρη κεφαλή (81) µε τρ πο που απεικονίζεται στην οπίσθια πλευρά της πλάκας πάγκου Βιδώστε τα στηρίγµατα (82) µέ µία βίδα µε εξάεδρη κεφαλή έκαστο (79), δ ο δισκοειδείς δακτυλίους (80) κι ένα εξαγωνικ παξιµάδι (81) στην πλάκα επιµήκυνσης. Το άκρο του στηρίγµατος µε την µεγαλ τερη κλίση στερεώνεται στην ακµή του πάγκου και το άκρο µε την µικρ τερη κλίση στην βραχεία οπίσθια αντηρίδα (βλέπε απεικ νιση) Βιδώστε τα στηρίγµατα στην βραχεία αντιρήδα στην οπίσθια πλευρά του πριονιο µε µία βίδα µε εξάεδρη κεφαλή έκαστο (79), δ ο δισκοειδείς δακτυλίους (80) κι ένα εξαγωνικ παξιµάδι (81) Επισήµανση: Η εξωτερική επιφάνεια της πλάκας επιµήκυνσης πρέπει να βρίσκεται παράλληλα στο ίδιο ψος µε την εξωτερική επιφάνεια της πλάκας του πάγκου. 9

11 50 Μοντάρισµα της εγκατάστασης προώθησης Θέση Ονοµασία Αριθµ ς 83 Εγκατάσταση 1 προώθησης 8 Βίδα µε εξάεδρη κεφαλή 6 x ισκοειδής 8 δακτ λιος 6, 86 Εξαγωνικ παξιµάδι 6 Η εγκατάσταση προώθησης βιδώνεται στα οπίσθια σκέλη του πριονιο. 1. ιαπεράστε απ κάθε συγκρατητή της εγκατάστασης προώθησης (83) στην οπίσθια πλευρά δ ο βίδες µε εξάεδρη κεφαλή (8) µε δισκοειδείς δακτυλίους (85). 2. Εφαρµ στε απ µέσα ανά δ ο τους δισκοειδείς δακτυλίους (85) και βιδώστε τα εξαγωνικά παξιµάδια (86). 3. ιατάξτε τους συγκρατητές κατά τέτοιον τρ πο, ώστε οι ροδέλες να αιωρο νται περίπου 1 πάνω απ το δάπεδο, ταν το πρι νι στέκεται και στα τέσσερα σκέλη της Σφίγξτε το εξαγωνικ παξιµάδι. Μοντάρισµα των λαβών µεταφοράς Θέση Ονοµασία Αριθµ ς 87 Λαβή µεταφοράς 2 88 Βίδα µε εξάεδρη κεφαλή 6 x ισκοειδής δακτ λιος 6, 90 Εξαγωνικ παξιµάδι 6 Οι λαβές µεταφοράς βιδώνονται στα εµπρ σθια σκέλη του πριονιο. 1. ιαπεράστε απ κάθε λαβή µεταφοράς (87) απ µπροστά δ ο βίδες µε εξάεδρη κεφαλή (88) µε δισκοειδείς δακτυλίους (89) Μοντάρετε τις λαβές µεταφοράς κατά τέτοιον τρ πο, ώστε οι άκαµπτοι σωλήνες να µπορο ν να διπλωθο ν προς τα κάτω. 3. Εφαρµ στε απ µέσα ανά δ ο τους δισκοειδείς δακτυλίους (89) και βιδώστε τα εξαγωνικά παξιµάδια (90). Μοντάρισµα των ραφιών εξαρτηµάτων Θέση Ονοµασία Αριθµ ς 91 Εξαγωνικ παξιµάδι 6 92 Βιδωτ ς κρίκος ισκοειδής δακτ λιος 6, Ολοκληρώνοντας το µοντάρισµα, πρέπει να βιδωθο ν δ ο ακ µη βιδωτοί κρίκοι ως αποθέσεις εξαρτηµάτων πλευρικά στα εµπρ σθια σκέλη: 1. Ανά ένα εξαγωνικ παξιµάδι (91) πρέπει να περιστραφεί περίπου κατά 10 mm σε έναν βιδωτ κρίκο (92). 2. Εφαρµ στε ένα δισκοειδή δακτ λιο (93) στον βιδωτ κρίκο. 3. Εισάγετε τον βιδωτ κρίκο δια µέσου της οπής στο σκέλος και βιδώστε τον µε τη βοήθεια εν ς δισκοειδο ς δακτυλίου (93) κι εν ς εξαγωνικο παξιµαδιο (91) Σφίξτε τις βιδωτές συνδέσεις Ελέγξτε τις βιδωτές συνδέσεις στη συσκευή. Σφίγξτε τις βιδωτές συνδέσεις κάνοντας χρήση του κατάλληλου εργαλείου. 7.1 Σ νδεση µε το δίκτυο παροχής ρε µατος B Κίνδυνος! Ηλεκτρική τάση Να χρησιµοποιείτε τη συσκευή µ νο σε ξηρ περιβάλλον. Κάνετε χρήση της µηχανής µ νον, ταν είναι συνδεδεµένο σε µία πηγή ηλεκτρικο ρε µατος, η οποία να πληρεί τις ακ λουθες προϋποθέσεις (βλέπε επίσης "Τεχνικά στοιχεία"): Οι πρίζες πρέπει να έχουν εγκατασταθεί σ µφωνα µε τις προδιαγραφές, να είναι γειωµένες και να έχουν ελεγχθεί. Η τάση και η συχν τητα του δικτ ου πρέπει να ανταποκρίνονται στα στοιχεία που αναφέρονται στην πλακέτα τ που της συσκευής. Ασφάλιση µέσω εν ς διακ πτη FI µε ρε µα διαφορικ 30 ma. Μέγιστη εµπέδηση συστήµατος Z max. στο σηµείο µετάδοσης (κατ οίκον σ νδεση) 0,35 Ohm. 3 Επισήµανση: Απευθυνθείτε στη ΕΗ ή σε έναν ηλεκτροτεχνήτη εάν επιθυµείτε να µάθετε εάν το κ κλωµα του χώρου εργασίας σας είναι κατάλληλο. Το καλώδιο του δικτ ου πρέπει να έχει διαστρωθεί έτσι, ώστε να µην ενοχλεί κατά την εργασία και να µη µπορεί να υποστεί ζηµιά. Προστατέψτε το καλώδιο του δικτ ου απ την υψηλή θερµ τητα, διαβρωτικά υγρά και αιχµηρές ακµές. Χρησιµοποιήστε ως καλωδιακές προεκτάσεις µ νον ελαστικά καλώδια µε επαρκές µέγεθος εγκάρσιας τοµής (βλέπε "Τεχνικά στοιχεία"). Μην βγάζετε το φις απ την πρίζα, τραβώντας το απ το καλώδιο του δικτ ου. 7.2 Στήσιµο Τοποθετήστε το µηχάνηµα σε σταθερή, επίπεδη βάση. Προσέξτε, ώστε να έχετε αρκετ χώρο για το χειρισµ κατεργαζ µενων τεµαχίων µεγαλ τερων διαστάσεων. Το µηχάνηµα, για να έχει γερ κράτηµα, µπορεί να βιδωθεί στη βάση: 1. Στήστε το πλήρως µονταρισµένο µηχάνηµα σε κατάλληλο µέρος

12 και σηµαδέψτε τις οπές διάτρησης. 2. Αποθέστε το µηχάνηµα στα πλάγια και διανοίξτε τις οπές στη βάση. 3. Ευθυγραµµίστε το µηχάνηµα µε τις οπές και βιδώστε το στη βάση. 8. Χειρισµ ς A Κίνδυνος πρ κλησης ατυχήµατος! Η χρήση του πριονιο επιτρέπεται να γίνεται κάθε φορά µ νον απ ένα άτοµο. Περαιτέρω άτοµα επιτρέπεται να είναι παρ ντα και σε απ σταση απ το πρι νι µ νο για την προσαγωγή ή αποµάκρυνση των κατεργαζ µενων τεµαχίων. Ελέγξτε πριν την έναρξη της εργασίας, εάν έχει προκληθεί ζηµιά: στο καλώδιο του δικτ ου ή στο αντίστοιχο φις, στο διακ πτη έναρξης/πα σης της λειτουργίας, στην εκτονωτική σφήνα, στον προφυλακτήρα, στις βοήθειες προσαγωγής (ξ λο προώθησης, ξ λο συγκράτησης και λαβή). Χρησιµοποιήστε τον ακ λουθο προσωπικ προφυλαχτικ εξοπλισµ : προσωπίδα προστασίας κατά της σκ νης, ωτασπίδες, προστατευτικά µατογυάλια. Λάβετε την κατάλληλη εργασιακή θέση κατά το πρι νισµα: µπροστά στην πλευρά χειρισµο, µετωπικά προς το πρι νι, αριστερά, δίπλα στον ευθυγραµµισµένο πριον δισκο. Στη λειτουργία δ ο χειριστών πρέπει ο δε τερος χειριστής να διατηρεί επαρκή απ σταση προς το πρι νι. Χρησιµοποιήστε ανάλογα µε τις απαιτήσεις της εργασίας: Χρησιµοποιήστε µία κατάλληλη απ θεση κατεργαζ µενου τεµαχίου, εάν τα κατεργαζ µενα τεµάχια πέφτουν απ τον πάγκο µετά το διαχωρισµ τους. Εγκατάσταση αναρρ φησης ρινισµάτων. Αποφ γετε τυπικά λάθη χειρισµο : Μη σταµατήσετε την κίνηση του δίσκου, ασκώντας πλευρική πίεση. Υφίσταται κίνδυνος οπισθοδρ µησης (κλ τσηµα). Να πιέζετε πάντοτε κατά το πρι νισµα το κατεργαζ µενο τεµάχιο στον πάγκο χωρίς να σφηνώσει.υφίσταται κίνδυνος οπισθοδρ µησης (κλ τσηµα). Μην πριονίζετε ποτέ περισσ τερα κατεργαζ µενα τεµάχια ταυτ χρονα ο τε δέσµες που αποτελο νται απ περισσ τερα µεµονωµένα τεµάχια. Υφίσταται κίνδυνος τραυµατισµο, ταν ο δίσκος πιάσει ανεξέλεγκτα µεµονωµένα τεµάχια. c Κίνδυνος τραβήγµατος! Μην κ βετε ποτέ κατεργαζ µενα τεµάχια, στα οποία κρέµονται σχοινιά, κλωστές, κορδέλες ή σ ρµατα ή κατεργαζ µενα τεµάχια, τα οποία περιλαµβάνουν τέτοιου είδους υλικά. 8.1 Εγκατάσταση αναρρ φησης ρινισµάτων Ορισµένα είδη ξυλοκονίας (π.χ. απ ξ λο βελανιδιάς, οξιάς και µελιάς) µπορεί να προκαλέσουν κατά την εισπνοή καρκίνο. Να εργάζεστε σε κλειστο ς χώρους µ νο µε την κατάλληλη εγκατάσταση αναρρ φησης ρινισµάτων. Η εγκατάσταση αναρρ φησης πρέπει να καλ πτει τις ακ λουθες προϋποθέσεις: Αντιστοιχία µε την εξωτερική διάµετρο του στοµίου αναρρ φησης (προφυλακτήρας 38 mm, προστατευτικ πλαίσιο 100 mm) γκος αέρα 60 m 3 /h Χαµηλή πίεση στο στ µιο αναρρ φησης του πριονιο 530 Pa Ταχ τητα του αέρα στο στ µιο αναρρ φησης του πριονιο 20 m/ s. Τα στ µια σ νδεσης για την αναρρ φηση ρινισµάτων βρίσκονται στο προστατευτικ πλαίσιο του πριον δισκου και στον προφυλακτήρα. Παρακαλείσθε να τηρήσετε σα αναγράφονται στις οδηγίες χρήσεως της εγκατάστασης αναρρ φησης ρινισµάτων! Η λειτουργία χωρίς εγκατάσταση αναρρ φησης ρινισµάτων είναι δυνατή µ νο: στην παιθρο, ταν η λειτουργία διαρκέσει µ νο µικρ χρονικ διάστηµα (µέγιστο 30 λεπτά λειτουργίας), µε προσωπίδα προστασίας κατά της σκ νης. 8.2 Ρ θµιση του ψους τοµής Μέρη του σώµατος ή αντικείµενα που βρίσκονται στο χώρο µετάθεσης, µπορο ν εµπλακο ν στον περιστρεφ µενο πριον δισκο! Μεταρρυθµίστε το ψος τοµής µ νον ταν ο πριον δισκος έχει ακινητοποιηθεί! Το ψος τοµής του πριον δισκου πρέπει να προσαρµ ζεται στο ψος του κατεργαζ µενου τεµαχίου: Ο προφυλακτήρας πρέπει να εφαρµ ζει τελείως µε την κάτω εµπρ σθια ακµή του στο κατεργαζ µενο τεµάχιο. Ρυθµίστε το ψος τοµής, στρέφοντας το στρ φαλο (9) που βρίσκεται στο προστατευτικ πλαίσιο του πριον δισκου. 9 3 Επισήµανση: Για την αποφυγή παιχνιδιο στη µεταρρ θµιση του ψους τοµής να κινείτε τον πριον δισκο πάντοτε απ κάτω στην επιθυµητή θέση. 8.3 Ρ θµιση του πριον δισκου Μέρη του σώµατος ή αντικείµενα που βρίσκονται στο χώρο µετάθεσης, µπορο ν εµπλακο ν στον περιστρεφ µενο πριον δισκο! Μεταρρυθµίστε την κλίση του πριον δισκου µ νον ταν ο πριον δισκος έχει ακινητοποιηθεί! Η κλίση του πριον δισκου µπορεί να ρυθµιστεί αβαθµίδωτα µεταξ 0 και 5. 51

13 1. Λασκάρετε τους χειροτροχο ς στην πρ σοψη (95) και οπίσθια πλευρά του κιβωτίου ρινισµάτων κατά µία περίπου περιστροφή Ρυθµίστε την επιθυµητή γωνία γωνιάσµατος και ασφαλίστε την µε τη βοήθεια του χειροτροχο (100) Ρυθµίστε την επιθυµητή κλίση του πριον δισκου. 3. Ασφαλίστε τη ρυθµισµένη γωνία κλίσης στρέφοντας τους χειροτροχο ς. 8. Κοπή µε οριοθέτη παράλληλης κοπής 1. Εισάγετε τον οριοθέτη γενικής χρήσης στο προφίλ στερέωσης στην πρ σοψη του πριονιο. 2. Προσαρµογή του προφίλ οριοθέτη στο ψος του κατεργαζ µενου τεµαχίου: Ρυθµίστε το πλάτος κοπής και ασφαλίστε την µε τη βοήθεια του χειροτροχο (99). Το ξ λο προώθησης πρέπει να χρησιµοποιείται πάντοτε ταν η απ σταση µεταξ πριον δισκου και οριοθέτη παράλληλης κοπής να είναι µικρ τερη απ 120 mm. 5. Ρυθµίστε το ψος τοµής του πριον δισκου. Ο προφυλακτήρας πρέπει να εφαρµ ζει τελείως µε την κάτω εµπρ σθια ακµή του στο κατεργαζ µενο τεµάχιο Προσαρµ στε το προφίλ οριοθέτη και διατηρήστε το, κάνοντας χρήση των αυλακωτών βιδών (101). A Προσοχή! Η πλαστική µ τη πρέπει να έχει ελάχιστη απ σταση 10 mm απ την τέµνουσα γραµµή.. Σφίγξτε το χειροτροχ (102) τ σο, µέχρι που ο οριοθέτης να µπορεί να µετατεθεί ελαφρά στο προφίλ στερέωσης. 5. Ρυθµίστε το ψος τοµής του πριον δισκου. 6. Ρυθµίστε τη γωνία κλίσης του πριονοδίσκου και ασφαλίστε την. 7. Θέστε τον κινητήρα σε λειτουργία. 8. Κ ψτε το κατεργαζ µενο τεµάχιο σε ένα εργασιακ βήµα. 9. ιακ ψτε τη λειτουργία της συσκευής εάν δε συνεχιστεί άµεσα η εργασία. Χαµηλή ακµή απ θεση (96) = για το πρι νισµα κατεργαζ µενων τεµαχίων µε µικρ ψος Υψηλή ακµή απ θεση (97) = για το πρι νισµα κατεργαζ µενων τεµαχίων µε µεγάλο ψος 3. Το προφίλ οριοθέτη πρέπει να είναι διαταγµένο παράλληλα προς τον πριον δισκο και πρέπει να ασφαλιστεί µε το χειροτροχ (98) Ρυθµίστε τη γωνία κλίσης του πριονοδίσκου και ασφαλίστε την. 7. Θέστε τον κινητήρα σε λειτουργία. 8. Κ ψτε το κατεργαζ µενο τεµάχιο σε ένα εργασιακ βήµα. 9. ιακ ψτε τη λειτουργία της συσκευής εάν δε συνεχιστεί άµεσα η εργασία. 8.5 Πριονίστε χρησιµοποιώντας εγκάρσιο οριοθέτη 1. Εισάγετε τον οριοθέτη γενικής χρήσης στο προφίλ στερέωσης στην αριστερή πλευρά του πριονιο. 9. Συµβουλές και τρικ Πριν το κανονικ κ ψιµο θα πρέπει να διενεργείτε δοκιµαστικές τοµές σε κατάλληλα υπολοιπ µενα τεµάχια. Να τοποθετείτε πάντοτε το κατεργαζ µενο τεµάχιο στον πάγκο εργασίας, έτσι ώστε να µη µπορεί να αναποδογυρίσει και να µην κουνιέται (π.χ. σε µία κυρτωµένη σανίδα µε εκείνη την πλευρά προς τα επάνω που έχει κυρτώσει προς τα έξω). Σε περίπτωση κατεργασίας επιµήκων τεµαχίων να χρησιµοποιείτε τις κατάλληλες αποθέσεις κατεργαζ µενων τεµαχίων, π.χ. έναν κυλι µενο ορθοστάτη ή έναν πρ σθετο πάγκο (βλέπε εξαρτήµατα). Κρατήστε καθαρές τις εξωτερικές επιφάνειες των πάγκων απ θεσης

14 αποµακρ νετε προπάντων υπολείµµατα ρητίνης µε ένα κατάλληλο ψεκαστικ συντήρησης και περιποίησης (εξαρτήµατα). 10. Συντήρηση και περιποίηση Τραβήξτε το φις του δικτ ου πριν τη διενέργεια οιωνδήποτε εργασιών συντήρησης και καθαρισµο. Πιο εκτεταµένες εργασίες συντήρησης και επισκευής, απ αυτές που αναφέρονται σε αυτ το κεφάλαιο, επιτρέπεται να διενεργο νται µ νον απ ειδικευµένο τεχνικ προσωπικ. Να αντικαθιστάτε εξαρτήµατα που έχουν υποστεί ζηµιά, ιδίως εγκαταστάσεις ασφαλείας, µ νο µε γνήσια ανταλλακτικά, µια και εξαρτήµατα, τα οποία δεν έχουν ελεγχθεί και εγκριθεί απ τον κατασκευαστή, µπορεί να προκαλέσουν απρ βλεπτες ζηµιές. Αφο θα έχετε ολοκληρώσει τις εργασίες συντήρησης και καθαρισµο, θέστε λες τις εγκαταστάσεις και πάλι σε λειτουργία και επανελέγξτε τις Αντικατάσταση του πριον δισκου Ενδέχεται µετά το πρι νισµα ο δίσκος να είναι ιδιαίτερα καυτ ς κίνδυνος πρ κλησης εγκα µατος! Αφήστε έναν καυτ δίσκο να ψυχθεί.μην καθαρίζετε τον πριον δισκο µε ε φλεκτα υγρά. Ο κίνδυνος κοψίµατος υφίσταται και στον ακινητοποιηµένο πριον δισκο.φορέστε γάντια κατά την αντικατάσταση του δίσκου. Κατά τη συναρµολ γηση προσέξτε οπωσδήποτε τη φορά περιστροφής του πριον δισκου! 1. Γυρίστε τον πριον δισκο προς τα πάνω. 2. Αποµακρ νετε τον προφυλακτήρα (103). 3. Λασκάρετε τις βίδες στο προφίλ πάγκου (10) και αφαιρέστε το Ξεσφίξτε τη βίδα σ σφιξης (105) µε το κλειδί σ σφιξης (αριστερ στροφο σπείρωµα!). Για να κρατήσετε κ ντρα εφαρµ στε το γερµανικ κλειδί στην εξωτερική φλάντζα του δίσκου (106) Αποµακρ νετε την εξωτερική φλάντζα του δίσκου (106) και τον πριον δισκο απ τον άξονα του πριον δισκου. 6. Καθαρίστε τις επιφάνειες σ σφιξης του πριον δισκου και του άξονά του. Μη χρησιµοποιείτε µέσα καθαρισµο (π.χ. για να αποµακρ νετε υπολείµµατα ρητίνης), τα οποία θα µπορο σαν να προσβάλλουν δοµικά στοιχεία απ ελαφρ µέταλλο. Σε άλλη περίπτωση µπορεί να επηρεαστεί η σταθερ τητα του πριονιο. 7. Τοποθετήστε τον καινο ργιο δίσκο (προσέξτε τη φορά περιστροφής!). Χρησιµοποιήστε µ νον κατάλληλους δίσκους (βλέπε " ιαθέσιµα εξαρτήµατα") εάν χρησιµοποιήσετε ακατάλληλους δίσκους ή δίσκους που έχουν υποστεί ζηµιά, µπορεί λ γω της φυγ κεντρης δ ναµης να εξακοντιστο ν µε εκρηκτικ τρ πο κοµµάτια. εν επιτρέπεται να χρησιµοποιηθο ν τα ακ λουθα: δίσκοι απ ισχυρά κραµατοποιηµένο χάλυβα ταχείας επεξεργασίας (HSS ή HS), δίσκοι µε εµφανείς ζηµιές, δίσκοι διαχωρισµο. Συναρµολογήστε το δίσκο µ νο µε γνήσια εξαρτήµατα. Μη χρησιµοποιείτε ακατάλληλες ροδέλλες. Σε άλλη περίπτωση µπορεί να λασκάρει ο δίσκος. Οι δίσκοι πρέπει να έχουν συναρµολογηθεί κατά τέτοιον τρ πο, ώστε να κινο νται χωρίς πρ σθετη ορµή και δ ναµη και να µη µπορο ν να λασκάρουν κατά τη διάρκεια της λειτουργίας. 8. Εφαρµ στε την εξωτερική φλάντζα του δίσκου (106) ((107) η µ τη στην εσωτερική φλάντζα του δίσκου πρέπει να πιάσει στην αυλάκωση της εξωτερικής φλάντζας). 9. Βιδώστε και σφίγξτε τη βίδα σ σφιγξης (105) στον άξονα του πριον δισκου (αριστερ στροφο σπείρωµα!). Για να κρατήσετε κ ντρα εφαρµ στε το δακτυλοειδές κλειδί στην εξωτερική φλάντζα του δίσκου (106). Μην επιµηκ νετε το εργαλείο για το σφίξιµο του δίσκου. Μη σφίγγετε τη βίδα σ σφιξης, χτυπώντας το εργαλείο. Μετά το σφίξιµο της βίδας σ σφιξης πρέπει να αποµακρυνθο ν λα τα σχετικά εργαλεία µονταρίσµατος! 10. Τοποθετήστε το προφίλ πάγκου (10) οµ κεντρα στον πάγκο εργασίας και βιδώστε το Καθαρίστε τη διάταξη µετάθεσης του ψους του πριον δισκου 1. Ανυψώστε τον πριον δισκο στο υψηλ τερο δυνατ σηµείο και ντεµοντάρετέ τον (βλέπε "Αντικατάσταση του πριον δισκου"). Τώρα πλέον υπάρχει η δυνατ τητα πρ σβασης του άξονα της διάταξης µετάθεσης του ψους. 53

15 5 2. Καθαρίστε τον άξονα µε µία βο ρτσα, µε ηλεκτρική σκο πα ή µέσω πεπιεσµένου αέρα. 3. Ψεκάστε ελαφρά τον άξονα µε σπρέι συντήρησης και περιποίησης.. Μοντάρετε τον πριον δισκο και σφίξτε τον. 5. Μοντάρετε το ένθεµα πάγκου Αποθήκευση του µηχανήµατος Φυλάξτε τη συσκευή κατά τέτοιον τρ πο, ώστε να µη µπορεί να τεθεί σε λειτουργία απ αναρµ δια άτοµα και να µη µπορεί να τραυµατιστεί κανείς στη στεκο µενη συσκευή. A Προσοχή! Μην αποθηκε ετε τη συσκευή στην παιθρο ή σε υγρ περιβάλλον. 10. Συντήρηση Πριν απ κάθε έναρξη της λειτουργίας Οπτικ ς έλεγχος εάν η απ σταση πριον δισκου εκτονωτικής σφήνας είναι 3 µέχρι 8. Οπτικ ς έλεγχος σχετικά µε την κατάσταση του καλωδίου του δικτ ου και του φις. Μέρη που παρουσιάζουν βλάβη πρέπει ενδεχοµένως να αντικαθίστανται απ έναν ηλεκτροτεχνίτη. Κάθε φορά στη διακοπή της λειτουργίας Ελέγξτε εάν ο πριον δισκος συνεχίζει να στρέφεται για διάστηµα µεγαλ τερο των 10 δευτερολέπτων. Σε περίπτωση που συµβαίνει κάτι τέτοιο πρέπει ένας ηλεκτροτεχνίτης να αντικαταστήσει τον κινητήρα. 1 το µήνα (σε καθηµερινή χρήση) Αποµακρ νετε τα πριονίδια µε µία ηλεκτρική σκο πα ή µε ένα πινέλο. Λαδώστε ελαφρά τα ακ λουθα στοιχεία οδήγησης: Βέργα µε σπείρωµα για µετάθεση του ψους. Τοµείς κίνησης. Ανά 300 ώρες λειτουργίας Ελέγξτε λες τις βιδωτές συνδέσεις και εάν χρειαστεί σφίξτε τις. 11. Επισκευή Επισκευές ηλεκτρικών εργαλείων επιτρέπεται να διενεργο νται µ νον απ έναν ηλεκτροτεχνίτη! Ηλεκτρικά εργαλεία που επιδέχονται επισκευής µπορο ν να αποσταλο ν στην αντιπροσωπεία του service της χώρας σας. Η διε θυνση βρίσκεται στη λίστα ανταλλακτικών. Παρακαλείσθε κατά την αποστολή προς επισκευή να περιγράψετε το διαπιστωµένο πρ βληµα. 12. Μεταφορά Κατεβάστε τον πριον δισκο τελείως προς τα κάτω. Ξεµοντάρετε τα µονταρισµένα εξαρτήµατα (οριοθέτης, πέδιλο ολίσθησης, επιµήκυνση πάγκου). Εάν είναι δυνατ, χρησιµοποιήστε για την αποστολή τη γνήσια συσκευασία. 13. ιαθέσιµα εξαρτήµατα Για ειδικές εργασίες µπορείτε να προµηθευτείτε απ τον εµπορικ σας αντιπρ σωπο τα ακ λουθα εξαρτήµατα. Οι απεικονίσεις βρίσκονται στην οπίσθια σελίδα αναδίπλωσης: A Επιπρ σθετα για την ασφαλή επεξεργασία κατεργαζ µενων τεµαχίων µεγαλ τερου µήκους. B Πέδιλο ολίσθησης για την άνετη οδήγηση κατεργαζ µενων τεµαχίων µεγαλ τερου µήκους. C Προσαρµογέας (adapter) αναρρ φησης για τη σ νδεση της εγκατάστασης αναρρ φησης ρινισµάτων σε έναν απορροφητήρα υγρών-στερεών. D Σπρέι συντήρησης και περιποίησης για την αποµάκρυνση υπολειµµάτων ρητίνης και για τη συντήρηση των µεταλλικών επιφανειών. E Πριον δισκος HW 315 x 3,6 x 30 2 τσαπραδωτ δ ντι για κάθε είδους επιµήκων και εγκάρσιων κοπών, ακ µη και σε µοριοσανίδες (στάνταρ εξοπλισµ ς). F Πριον δισκος CV 315 x 1,8 x πολ δοντο για ξ λο µασίφ και µοριοσανίδες. G Πριον δισκος CV 315 x 1,8 x πολ δοντο για ιδιαίτερα λεπτές τοµές σε ξ λο µασίφ και µοριοσανίδες. H Πριον δισκος HM 315 x 2,8 x 30 8 τσαπραδωτά δ ντια για λα τα είδη ξ λων και υποκαταστάτων. I Κυλι µενος ορθοστάτης RS 20 J K Κυλι µενος ορθοστάτης RS 20 W Κυλι µενος ορθοστάτης RS 20 G 1. Περιβαλλοντολογική προστασία Το υλικ συσκευασίας της συσκευής είναι ανακυλώσιµο κατά 100%. Τα πεπαλαιωµένα ηλεκτρικά εργαλεία και εξαρτήµατα περιέχουν µεγάλες ποσ τητες πολ τιµων πρώτων υλών και συνθετικών υλών, οι οποίες µπορο ν να υποβληθο ν επίσης σε ανακ κλωση. Οι προκείµενες οδηγίες χρήσεως είναι τυπωµένες σε χαρτί που δεν έχει επεξεργαστεί µε χλώριο. 15. Προβλήµατα και λειτουργικές διαταραχές Πριν απ κάθε άρση λειτουργικών διαταραχών: 1. Θέστε τη συσκευή εκτ ς λειτουργίας. 2. Τραβήξτε το φις του δικτ ου. 3. Περιµένετε, µέχρι να ακινητοποιηθεί ο πριον δισκος. Αφο θα έχετε άρει λες τις λειτουργικής διαταραχές, θέστε λες τις εγκαταστάσεις και πάλι σε λειτουργία και επανελέγξτε τις. Ο κινητήρας δεν τίθεται σε λειτουργία Ο ηλεκτρον µος υπ τασης ενεργοποιήθηκε λ γω βραχυπρ θεσµης πτώσης της τάσης. Εκ νέου έναρξη της λειτουργίας. εν υφίσταται τάση δικτ ου. Ελέγξτε το φις, την πρίζα και την ασφάλεια. Ο κινητήρας έχει υπερθερµανθεί, π.χ. λ γω πριον δισκων που έχουν χάσει την κοπτική τους ικαν τητα ή λ γω συµφ ρισης ρινισµάτων στο κέλυφος: Αίρετε το αίτιο της υπερθέρµανσης, αφήστε τον κινητήρα να ψυχθεί για µερικά λεπτά και θέστε τον εκ νέου σε λειτουργία. Η τάση του κινητήρα δεν επαρκεί. Χρησιµοποιήστε προσαγωγο ς µικρ τερου µήκους ή προσαγωγο ς µε µεγαλ τερη εγκάρσια τοµή ( 1,5 mm 2 ). Αναθέστε σε ηλεκτροτεχνίτη τον επανέλεγχο της παροχής ρε µατος.

16 Η ισχ ς πριονίσµατος µειώνεται Ο δίσκος έχει φθαρεί (ο δίσκος ενδέχεται να παρουσιάζει πλευρικά καψίµατα). Αντικαταστήστε τον πριον δισκο (βλέπε κεφάλαιο "Συντήρηση και περιποίηση"). συµφ ριση ρινισµάτων εν έχει γίνει σ νδεση ή έχει γίνει σ νδεση µιας αδ ναµης εγκατάστασης αναρρ φησης ρινισµάτων (βλέπε "Εγκατάσταση αναρρ φησης ρινισµάτων" στο κεφάλαιο "Χειρισµ ς"): Συνδέστε µία εγκατάσταση αναρρ φησης ή αυξήστε την ισχ αναρρ φησης. Η διάταξη µετάθεσης του ψους του πριον δισκου είναι δυσκίνητη Ο σχετικ ς άξονας έχει κολλήσει: Καθαρίστε τον άξονα της διάταξης µετάθεσης του ψους και λαδώστε µε σπρέι καθαρισµο και περιποίησης (βλέπε κεφάλαιο "Συντήρηση και περιποίηση"). 16. Τεχνικά στοιχεία Τάση TKHS 315 C 230 V / 1~50 Hz Ονοµαστική ένταση A 9,3 Ελάχιστη ασφάλεια A 1-16 (αδρανής) Είδος προφ λαξης IP 5 Αριθµ ς στροφών του κινητήρα min Ισχ ς κινητήρα Ισχ ς εισ δου P 1 Αποδιδ µενη ισχ ς P 2 kw kw 2,0 kw S6 0% 1,5 kw S6 0% Ταχ τητα κοπής του πριον δισκου m/s 6 ιάµετρος του πριον δισκου (εξωτερική) mm 315 Οπή του πριον δισκου (εσωτερική) mm 30 Ύψος τοµής µε κάθετο πριον δισκο µε κλίση του πριον δισκου στις 5 mm mm ιαστάσεις Μήκος του πάγκου εργασίας Πλάτος του πάγκου εργασίας Μήκος της επιµήκυνσης του πάγκου Πλάτος της επιµήκυνσης του πάγκου Ύψος (πάγκος εργασίας) Ύψος (υψηλ τερο σηµείο) mm mm mm mm mm mm Βάρος περίπου kg 62,0 Στάθµη ακουστικής ισχ ος σ µφωνα µε την ISO 7960* ιαδροµή δίχως φορτίο Κατεργασία Στάθµη ακουστικής πίεσης σ µφωνα µε την ISO 7960* ιαδροµή δίχως φορτίο Κατεργασία db (A) db (A) db (A) db (A) 89, 100,9 75,3 85,8 Θερµοκρασιακή διακ µανση περιβάλλοντος C Καλωδιακή προέκταση ελάχιστη διατοµή Μήκος καλωδίου 10 m Μήκος καλωδίου 25 m Μήκος καλωδίου 50 m mm 2 mm 2 mm 2 3 x 1,0 3 x 1,5 3 x 2,5 * Η εδώ αναφερ µενες τιµές αναφέρουν απλώς την ένταση του θορ βου, η οποία προέρχεται απ αυτήν την µηχανή. Στο σηµείο αυτ δε µπορεί να αναφερθεί εάν απαιτείται κατά τη λειτουργία αυτής της µηχανής η χρήση ωτασπίδων. Σηµασία έχει ο θ ρυβος που φτάνει στο σ στηµα ακοής του χρήστη. Κι αυτ εξαρτάται µεταξ άλλων απ τις εκάστοτε περιβαλλοντολογικές συνθήκες (εάν υπάρχουν π.χ. στον εγγ ς χώρο περαιτέρω πηγές θορ βων). Ακ µη κι εάν δεν προβλέπεται απαραίτητα η χρήση ωτασπίδων, καλ θα ήταν παρ λα αυτά να κάνετε χρήση αυτών. 55
