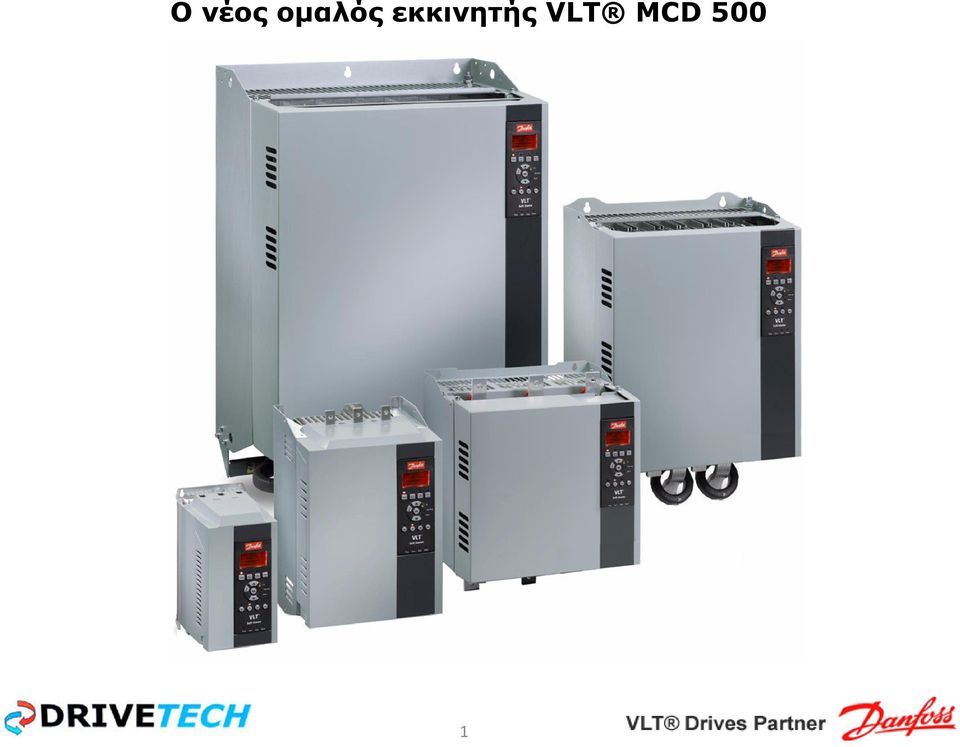

1 Ο νέος οµαλός εκκινητής VLT MCD 500 1

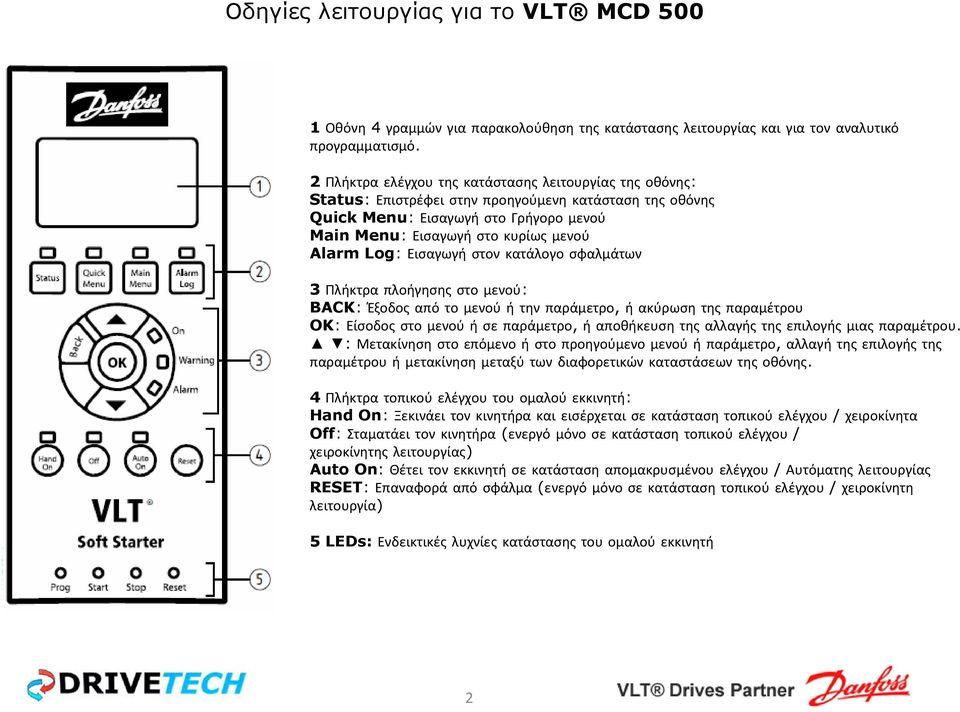

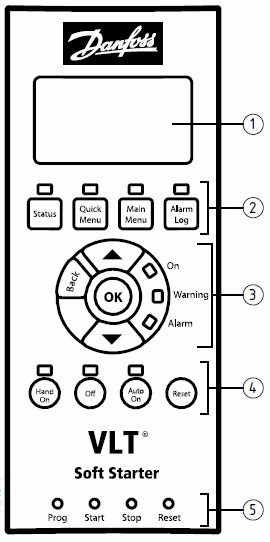

2 1 Οθόνη 4 γραμμών για παρακολούθηση της κατάστασης λειτουργίας και για τον αναλυτικό προγραμματισμό. 2 Πλήκτρα ελέγχου της κατάστασης λειτουργίας της οθόνης: Status: Επιστρέφει στην προηγούμενη κατάσταση της οθόνης Quick Menu: Εισαγωγή στο Γρήγορο μενού Main Menu: Εισαγωγή στο κυρίως μενού Alarm Log: Εισαγωγή στον κατάλογο σφαλμάτων 3 Πλήκτρα πλοήγησης στο μενού: BACK: Έξοδος από το μενού ή την παράμετρο, ή ακύρωση της παραμέτρου OK: Είσοδος στο μενού ή σε παράμετρο, ή αποθήκευση της αλλαγής της επιλογής μιας παραμέτρου. : Μετακίνηση στο επόμενο ή στο προηγούμενο μενού ή παράμετρο, αλλαγή της επιλογής της παραμέτρου ή μετακίνηση μεταξύ των διαφορετικών καταστάσεων της οθόνης. 4 Πλήκτρα τοπικού ελέγχου του ομαλού εκκινητή: Hand On: Ξεκινάει τον κινητήρα και εισέρχεται σε κατάσταση τοπικού ελέγχου / χειροκίνητα Off: Σταματάει τον κινητήρα (ενεργό μόνο σε κατάσταση τοπικού ελέγχου / χειροκίνητης λειτουργίας) Auto On: Θέτει τον εκκινητή σε κατάσταση απομακρυσμένου ελέγχου / Αυτόματης λειτουργίας RESET: Επαναφορά από σφάλμα (ενεργό μόνο σε κατάσταση τοπικού ελέγχου / χειροκίνητη λειτουργία) 5 LEDs: Ενδεικτικές λυχνίες κατάστασης του ομαλού εκκινητή 2

3 6.2 Μέθοδοι ελέγχου Το MCD 500 μπορεί να ελέγχεται μέσω των πλήκτρων της οθόνης, μέσω απομακρυσμένων εισόδων (απομακρ. έλεγχος) ή μέσω δικτύου σειριακής επικοινωνίας Ο τοπικός έλεγχος μέσω των πλήκτρων της οθόνης είναι διαθέσιμος μόνο σε κατάσταση χειροκίνητης λειτουργίας (Local control / Hand on) Ο απομακρυσμένος έλεγχος μέσω απομακρυσμένων εισόδων είναι διαθέσιμος μόνο σε κατάσταση αυτόματης λειτουργίας (Auto On) Ο έλεγχος μέσω δικτύου σειριακής επικοινωνίας είναι πάντα ανενεργός στην χειροκίνητη λειτουργία (Hand On mode) και μπορεί να είναι ενεργός ή μη ενεργός στην αυτόματη λειτουργία (Auto On mode) αλλάζοντας την επιλογή της παραμέτρου Par. 3-2 Com in Remote. Το MCD 500 μπορεί να ρυθμιστεί σε αυτόματη εκκίνηση (auto-start) ή αυτόματο σταμάτημα (auto-stop). Η λειτουργία αυτόματης εκκίνησης/στάσης (Auto-start/stop) είναι διαθέσιμη μόνο σε κατάσταση αυτόματης λειτουργίας (Auto On mode) και μπορεί να ρυθμιστεί και από την παράμετρο pars. 5-1, 5-4. Στην κατάσταση χειροκίνητης λειτουργίας (Hand On mode), ο ομαλός εκκινητής θα αγνοήσει οποιαδήποτε ρύθμιση Αυτόματου ξεκινήματος/σταματήματος. Για την επιλογή μεταξύ Χειροκίνητης και Αυτόματης λειτουργίας χρησιμοποιήστε τα πλήκτρα ελέγχου της οθόνης. HAND ON: Ξεκινάει τον κινητήρα και εισέρχεται σε κατάσταση τοπικού ελέγχου / χειροκίνητης λειτουργίας OFF: Σταματάει τον κινητήρα και εισέρχεται σε κατάσταση τοπικού ελέγχου / χειροκίνητης λειτουργίας AUTO ON: Θέτει τον εκκινητή σε κατάσταση απομακρυσμένου ελέγχου / Αυτόματης λειτουργίας RESET: Επαναφορά από σφάλμα (ενεργό μόνο σε κατάσταση τοπικού ελέγχου / χειροκίνητη λειτουργία) Το MCD 500 μπορεί να ρυθμιστεί επίσης έτσι ώστε να επιτρέπει μόνο τον τοπικό ή μόνο τον απομακρυσμένο έλεγχο, μέσω της παραμέτρου par. 3-1 Local/Remote. Αν η παράμετρος par. 3-1 ρυθμιστεί σε «Remote Control Only», το πλήκτρο OFF είναι απενεργοποιημένο και ο κινητήρας θα σταματήσει μόνο από απομακρυσμένο έλεγχο μέσω εισόδων ή μέσω σειριακής επικοινωνίας. 3

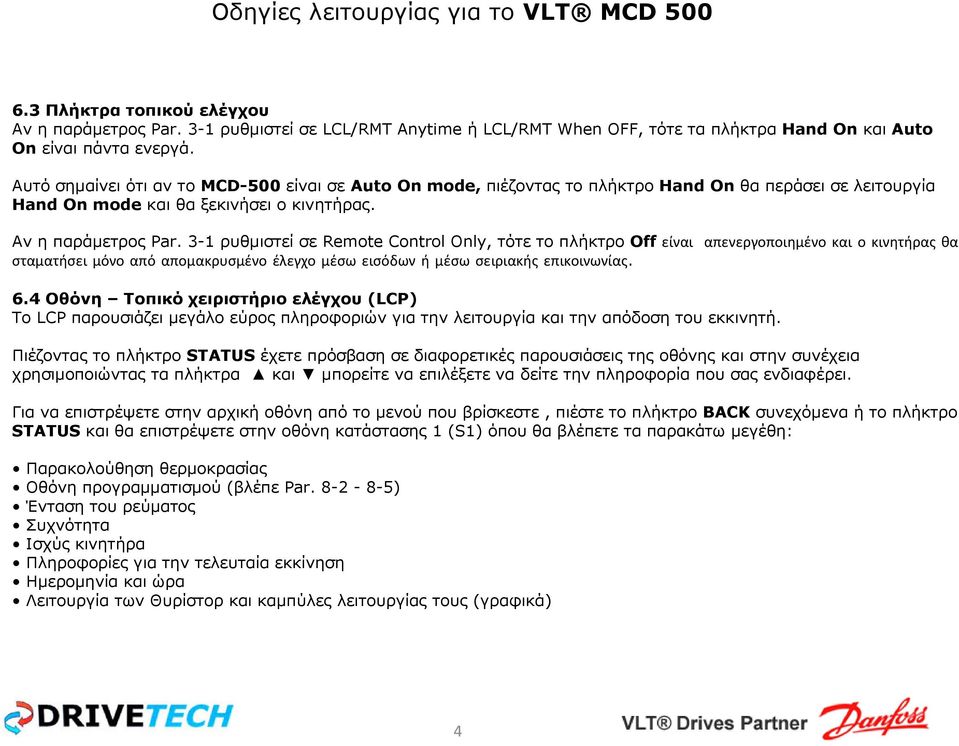

4 6.3 Πλήκτρα τοπικού ελέγχου Αν η παράµετρος Par. 3-1 ρυθµιστεί σε LCL/RMT Anytime ή LCL/RMT When OFF, τότε τα πλήκτρα Hand On και Auto On είναι πάντα ενεργά. Αυτό σηµαίνει ότι αν το MCD-500 είναι σε Auto On mode, πιέζοντας το πλήκτρο Hand On θα περάσει σε λειτουργία Hand On mode και θα ξεκινήσει ο κινητήρας. Αν η παράµετρος Par. 3-1 ρυθµιστεί σε Remote Control Only, τότε το πλήκτρο Off είναι απενεργοποιημένο και ο κινητήρας θα σταματήσει μόνο από απομακρυσμένο έλεγχο μέσω εισόδων ή μέσω σειριακής επικοινωνίας. 6.4 Οθόνη Τοπικό χειριστήριο ελέγχου (LCP) Το LCP παρουσιάζει µεγάλο εύρος πληροφοριών για την λειτουργία και την απόδοση του εκκινητή. Πιέζοντας το πλήκτρο STATUS έχετε πρόσβαση σε διαφορετικές παρουσιάσεις της οθόνης και στην συνέχεια χρησιµοποιώντας τα πλήκτρα και µπορείτε να επιλέξετε να δείτε την πληροφορία που σας ενδιαφέρει. Για να επιστρέψετε στην αρχική οθόνη από το µενού που βρίσκεστε, πιέστε το πλήκτρο BACK συνεχόµενα ή το πλήκτρο STATUS και θα επιστρέψετε στην οθόνη κατάστασης 1 (S1) όπου θα βλέπετε τα παρακάτω µεγέθη: Παρακολούθηση θερµοκρασίας Οθόνη προγραµµατισµού (βλέπε Par ) Ένταση του ρεύµατος Συχνότητα Ισχύς κινητήρα Πληροφορίες για την τελευταία εκκίνηση Ηµεροµηνία και ώρα Λειτουργία των Θυρίστορ και καµπύλες λειτουργίας τους (γραφικά) 4

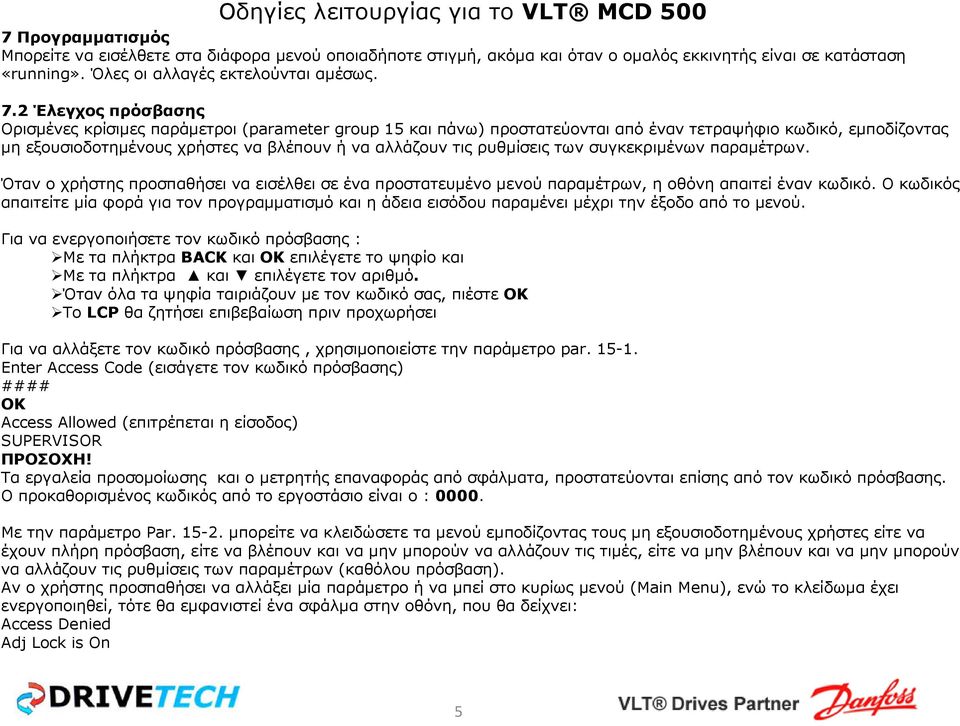

5 7 Προγραµµατισµός Μπορείτε να εισέλθετε στα διάφορα µενού οποιαδήποτε στιγµή, ακόµα και όταν ο οµαλός εκκινητής είναι σε κατάσταση «running». Όλες οι αλλαγές εκτελούνται αµέσως. 7.2 Έλεγχος πρόσβασης Ορισµένες κρίσιµες παράµετροι (parameter group 15 και πάνω) προστατεύονται από έναν τετραψήφιο κωδικό, εµποδίζοντας µη εξουσιοδοτηµένους χρήστες να βλέπουν ή να αλλάζουν τις ρυθµίσεις των συγκεκριµένων παραµέτρων. Όταν ο χρήστης προσπαθήσει να εισέλθει σε ένα προστατευµένο µενού παραµέτρων, η οθόνη απαιτεί έναν κωδικό. Ο κωδικός απαιτείτε µία φορά για τον προγραµµατισµό και η άδεια εισόδου παραµένει µέχρι την έξοδο από το µενού. Για να ενεργοποιήσετε τον κωδικό πρόσβασης : Με τα πλήκτρα BACK και OK επιλέγετε το ψηφίο και Με τα πλήκτρα και επιλέγετε τον αριθµό. Όταν όλα τα ψηφία ταιριάζουν µε τον κωδικό σας, πιέστε ΟΚ Το LCP θα ζητήσει επιβεβαίωση πριν προχωρήσει Για να αλλάξετε τον κωδικό πρόσβασης, χρησιµοποιείστε την παράµετρο par Enter Access Code (εισάγετε τον κωδικό πρόσβασης) #### OK Access Allowed (επιτρέπεται η είσοδος) SUPERVISOR ΠΡΟΣΟΧΗ! Τα εργαλεία προσοµοίωσης και ο µετρητής επαναφοράς από σφάλµατα, προστατεύονται επίσης από τον κωδικό πρόσβασης. Ο προκαθορισµένος κωδικός από το εργοστάσιο είναι ο : Με την παράµετρο Par µπορείτε να κλειδώσετε τα µενού εµποδίζοντας τους µη εξουσιοδοτηµένους χρήστες είτε να έχουν πλήρη πρόσβαση, είτε να βλέπουν και να µην µπορούν να αλλάζουν τις τιµές, είτε να µην βλέπουν και να µην µπορούν να αλλάζουν τις ρυθµίσεις των παραµέτρων (καθόλου πρόσβαση). Αν ο χρήστης προσπαθήσει να αλλάξει µία παράµετρο ή να µπεί στο κυρίως µενού (Main Menu), ενώ το κλείδωµα έχει ενεργοποιηθεί, τότε θα εµφανιστεί ένα σφάλµα στην οθόνη, που θα δείχνει: Access Denied Adj Lock is On 5

6 7.3 Γρήγορο µενού (Quick Menu) Γρήγορη ρύθµιση παραµέτρων (Quick Setup) Το Quick setup παρέχει πρόσβαση στις βασικές παραµέτρους που χρησιµοποιούνται στις περισσότερες εφαρµογές, επιτρέποντας στον χρήστη να ρυθµίσει το MCD 500 όπως απαιτεί η εφαρµογή του. Περισσότερες λεπτοµέρειες σχετικά µε τις παραµέτρους, παρακάτω θα βρείτε την περιγραφή τους. 1 Primary Mtr Set (Αρχικές Ρυθµίσεις Κινητήρα) 1-1 Motor FLC (Ονοµαστικό ρεύµα) 1-3 Start Mode (τρόπος εκκίνησης) 1-4 Current Limit (Όριο ρεύµατος) 1-5 Initial Current (Αρχικό ρεύµα εκκίνησης) 1-6 Start Ramp Time (Χρόνος ανόδου οµαλής εκκίνησης) 1-9 Excess Start Time (Επιπλέον χρόνος ανόδου) 1-10 Stop Mode (τρόπος σταµατήµατος) 1-11 Stop Time (χρόνος καθόδου οµαλού σταµατήµατος ) 2 Protection (Προστασίες) 2-1 Phase Sequence (διαδοχή Φάσεων) 2-4 Undercurrent (Προστασία από χαµηλό ρεύµα) 2-5 Undercurrent Dly (καθυστέρηση προστασίας από χαµηλό ρεύµα) 2-6 Inst Over current (Προστασία από υψηλό ρεύµα) 2-7 Inst Over current Dly (καθυστέρηση προστασίας από υψηλό ρεύµα) 3 Inputs (Είσοδοι) 3-3 Input A Function (λειτουργία εισόδου Α) 3-4 Input A Name (Ονοµασία εισόδου Α) 3-5 Input A Trip (Σφάλµα εισόδου Α) 3-6 Input A Trip Dly (Καθυστέρηση σφάλµατος εισόδου Α) 3-7 Input A Initial Dly (Αρχική καθυστέρηση ενεργοποίησης εισόδου Α) 6

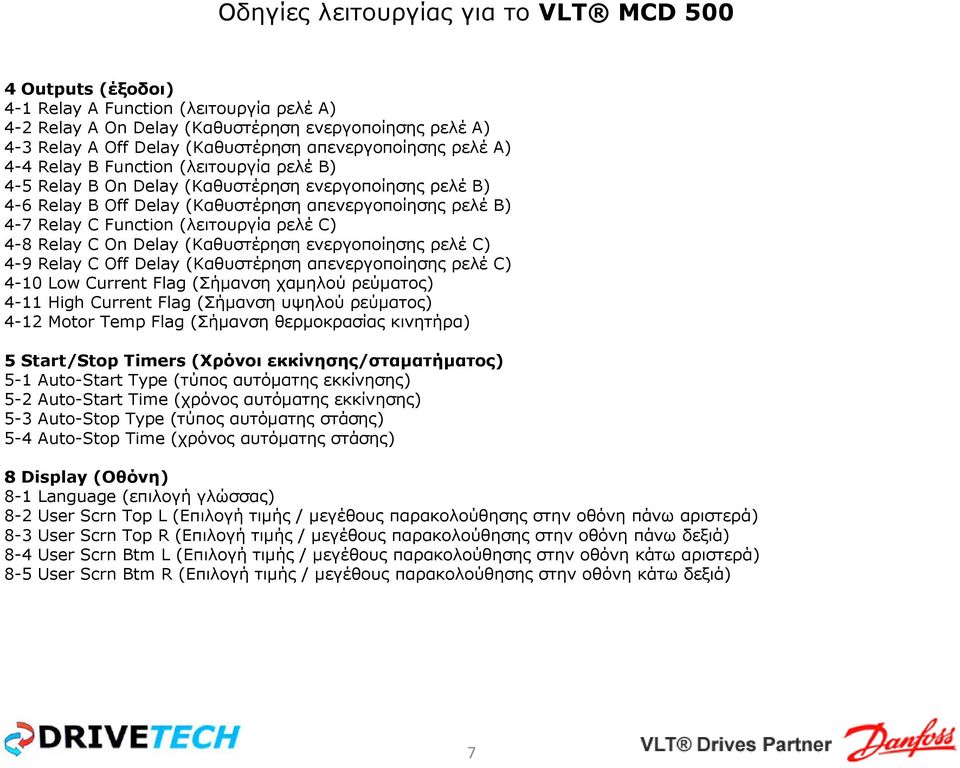

7 4 Outputs (έξοδοι) 4-1 Relay A Function (λειτουργία ρελέ Α) 4-2 Relay A On Delay (Καθυστέρηση ενεργοποίησης ρελέ Α) 4-3 Relay A Off Delay (Καθυστέρηση απενεργοποίησης ρελέ Α) 4-4 Relay B Function (λειτουργία ρελέ Β) 4-5 Relay B On Delay (Καθυστέρηση ενεργοποίησης ρελέ Β) 4-6 Relay B Off Delay (Καθυστέρηση απενεργοποίησης ρελέ Β) 4-7 Relay C Function (λειτουργία ρελέ C) 4-8 Relay C On Delay (Καθυστέρηση ενεργοποίησης ρελέ C) 4-9 Relay C Off Delay (Καθυστέρηση απενεργοποίησης ρελέ C) 4-10 Low Current Flag (Σήµανση χαµηλού ρεύµατος) 4-11 High Current Flag (Σήµανση υψηλού ρεύµατος) 4-12 Motor Temp Flag (Σήµανση θερµοκρασίας κινητήρα) 5 Start/Stop Timers (Χρόνοι εκκίνησης/σταµατήµατος) 5-1 Auto-Start Type (τύπος αυτόµατης εκκίνησης) 5-2 Auto-Start Time (χρόνος αυτόµατης εκκίνησης) 5-3 Auto-Stop Type (τύπος αυτόµατης στάσης) 5-4 Auto-Stop Time (χρόνος αυτόµατης στάσης) 8 Display (Οθόνη) 8-1 Language (επιλογή γλώσσας) 8-2 User Scrn Top L (Επιλογή τιµής / µεγέθους παρακολούθησης στην οθόνη πάνω αριστερά) 8-3 User Scrn Top R (Επιλογή τιµής / µεγέθους παρακολούθησης στην οθόνη πάνω δεξιά) 8-4 User Scrn Btm L (Επιλογή τιµής / µεγέθους παρακολούθησης στην οθόνη κάτω αριστερά) 8-5 User Scrn Btm R (Επιλογή τιµής / µεγέθους παρακολούθησης στην οθόνη κάτω δεξιά) 7

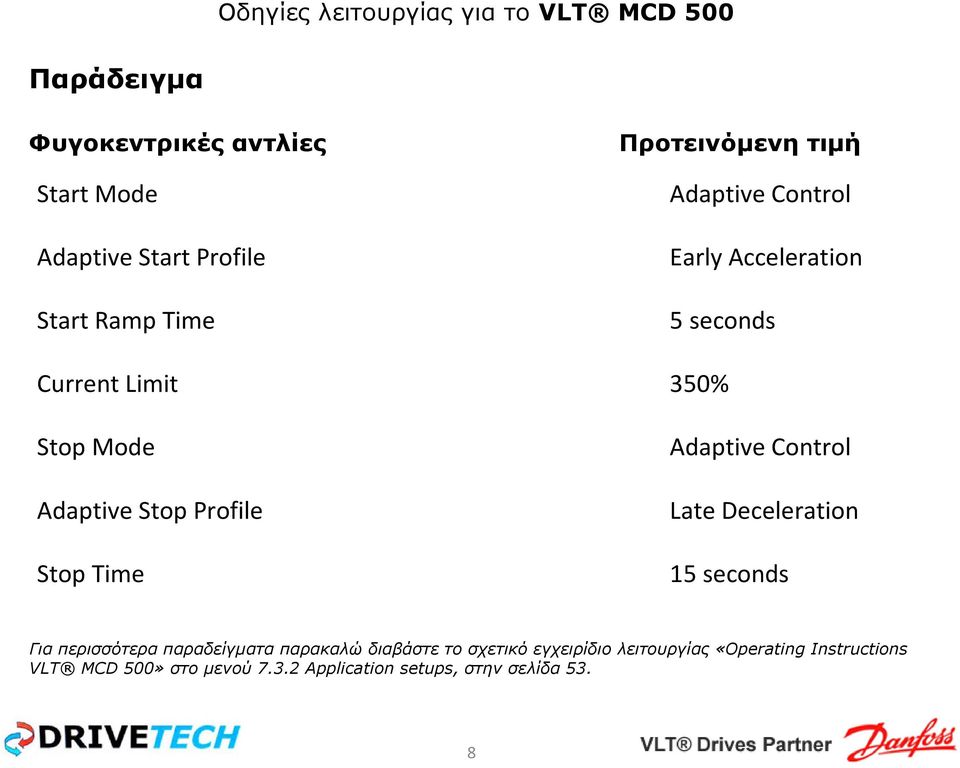

8 Παράδειγµα Φυγοκεντρικές αντλίες Start Mode Adaptive Start Profile Start Ramp Time Προτεινόµενη τιµή Adaptive Control Early Acceleration 5 seconds Current Limit 350% Stop Mode Adaptive Stop Profile Stop Time Adaptive Control Late Deceleration 15 seconds Για περισσότερα παραδείγµατα παρακαλώ διαβάστε το σχετικό εγχειρίδιο λειτουργίας «Operating Instructions VLT MCD 500» στο µενού Application setups, στην σελίδα 53. 8

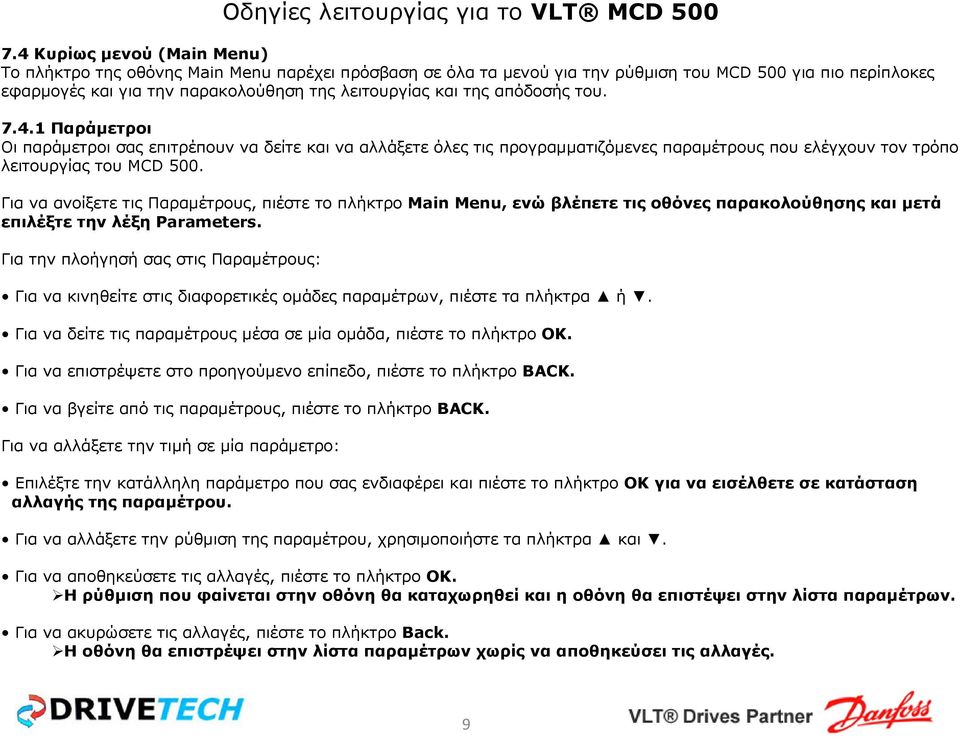

9 7.4 Κυρίως µενού (Main Menu) Το πλήκτρο της οθόνης Main Menu παρέχει πρόσβαση σε όλα τα µενού για την ρύθµιση του MCD 500 για πιο περίπλοκες εφαρµογές και για την παρακολούθηση της λειτουργίας και της απόδοσής του Παράµετροι Οι παράµετροι σας επιτρέπουν να δείτε και να αλλάξετε όλες τις προγραµµατιζόµενες παραµέτρους που ελέγχουν τον τρόπο λειτουργίας του MCD 500. Για να ανοίξετε τις Παραµέτρους, πιέστε το πλήκτρο Main Menu, ενώ βλέπετε τις οθόνες παρακολούθησης και µετά επιλέξτε την λέξη Parameters. Για την πλοήγησή σας στις Παραµέτρους: Για να κινηθείτε στις διαφορετικές οµάδες παραµέτρων, πιέστε τα πλήκτρα ή. Για να δείτε τις παραµέτρους µέσα σε µία οµάδα, πιέστε το πλήκτρο OK. Για να επιστρέψετε στο προηγούµενο επίπεδο, πιέστε το πλήκτρο BACK. Για να βγείτε από τις παραµέτρους, πιέστε το πλήκτρο BACK. Για να αλλάξετε την τιµή σε µία παράµετρο: Οδηγίες λειτουργίας για το VLT MCD 500 Επιλέξτε την κατάλληλη παράµετρο που σας ενδιαφέρει και πιέστε το πλήκτρο OK για να εισέλθετε σε κατάσταση αλλαγής της παραµέτρου. Για να αλλάξετε την ρύθµιση της παραµέτρου, χρησιµοποιήστε τα πλήκτρα και. Για να αποθηκεύσετε τις αλλαγές, πιέστε το πλήκτρο OK. Η ρύθµιση που φαίνεται στην οθόνη θα καταχωρηθεί και η οθόνη θα επιστέψει στην λίστα παραµέτρων. Για να ακυρώσετε τις αλλαγές, πιέστε το πλήκτρο Back. Η οθόνη θα επιστρέψει στην λίστα παραµέτρων χωρίς να αποθηκεύσει τις αλλαγές. 9

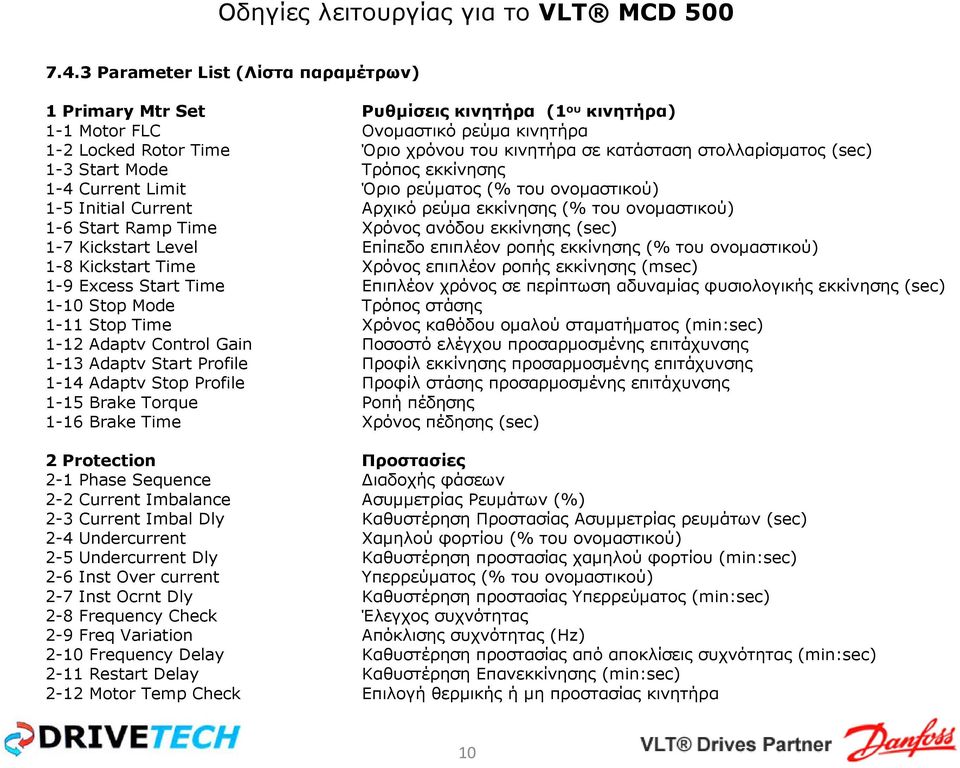

10 7.4.3 Parameter List (Λίστα παραµέτρων) 1 Primary Mtr Set Ρυθµίσεις κινητήρα (1 ου κινητήρα) 1-1 Motor FLC Ονοµαστικό ρεύµα κινητήρα 1-2 Locked Rotor Time Όριο χρόνου του κινητήρα σε κατάσταση στολλαρίσµατος (sec) 1-3 Start Mode Τρόπος εκκίνησης 1-4 Current Limit Όριο ρεύµατος (% του ονοµαστικού) 1-5 Initial Current Αρχικό ρεύµα εκκίνησης (% του ονοµαστικού) 1-6 Start Ramp Time Χρόνος ανόδου εκκίνησης (sec) 1-7 Kickstart Level Επίπεδο επιπλέον ροπής εκκίνησης (% του ονοµαστικού) 1-8 Kickstart Time Χρόνος επιπλέον ροπής εκκίνησης (msec) 1-9 Excess Start Time Επιπλέον χρόνος σε περίπτωση αδυναµίας φυσιολογικής εκκίνησης (sec) 1-10 Stop Mode Τρόπος στάσης 1-11 Stop Time Χρόνος καθόδου οµαλού σταµατήµατος (min:sec) 1-12 Adaptv Control Gain Ποσοστό ελέγχου προσαρµοσµένης επιτάχυνσης 1-13 Adaptv Start Profile Προφίλ εκκίνησης προσαρµοσµένης επιτάχυνσης 1-14 Adaptv Stop Profile Προφίλ στάσης προσαρµοσµένης επιτάχυνσης 1-15 Brake Torque Ροπή πέδησης 1-16 Brake Time Χρόνος πέδησης (sec) 2 Protection Προστασίες 2-1 Phase Sequence ιαδοχής φάσεων 2-2 Current Imbalance Ασυµµετρίας Ρευµάτων (%) 2-3 Current Imbal Dly Καθυστέρηση Προστασίας Ασυµµετρίας ρευµάτων (sec) 2-4 Undercurrent Χαµηλού φορτίου (% του ονοµαστικού) 2-5 Undercurrent Dly Καθυστέρηση προστασίας χαµηλού φορτίου (min:sec) 2-6 Inst Over current Υπερρεύµατος (% του ονοµαστικού) 2-7 Inst Ocrnt Dly Καθυστέρηση προστασίας Υπερρεύµατος (min:sec) 2-8 Frequency Check Έλεγχος συχνότητας 2-9 Freq Variation Απόκλισης συχνότητας (Hz) 2-10 Frequency Delay Καθυστέρηση προστασίας από αποκλίσεις συχνότητας (min:sec) 2-11 Restart Delay Καθυστέρηση Επανεκκίνησης (min:sec) 2-12 Motor Temp Check Επιλογή θερµικής ή µη προστασίας κινητήρα 10

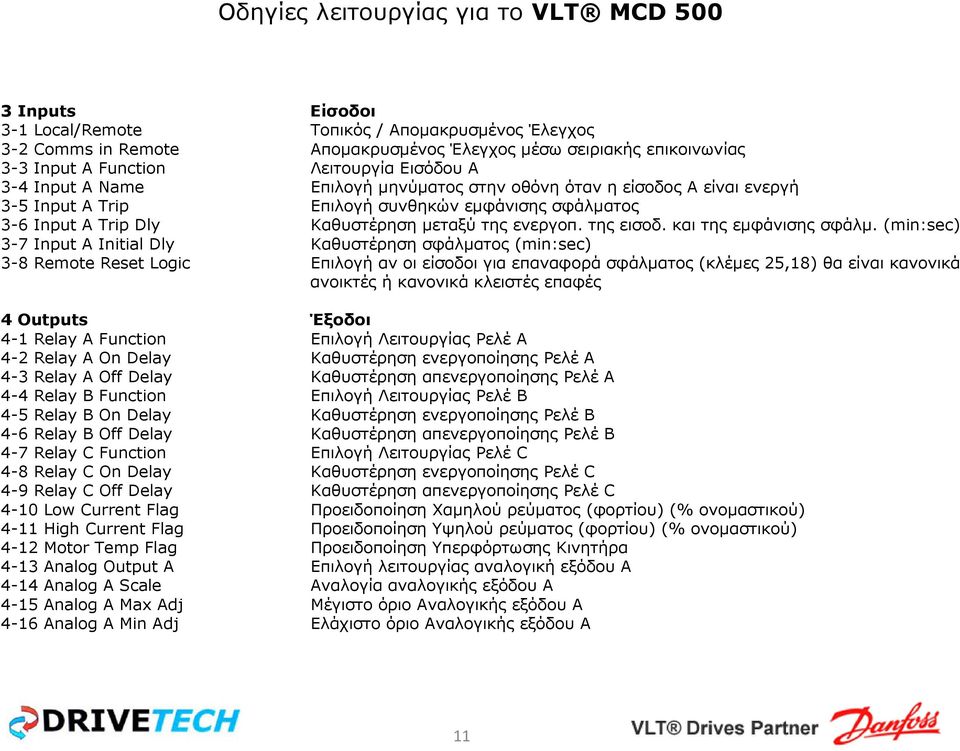

11 3 Inputs Είσοδοι 3-1 Local/Remote Τοπικός / Αποµακρυσµένος Έλεγχος 3-2 Comms in Remote Αποµακρυσµένος Έλεγχος µέσω σειριακής επικοινωνίας 3-3 Input A Function Λειτουργία Εισόδου Α 3-4 Input A Name Επιλογή µηνύµατος στην οθόνη όταν η είσοδος Α είναι ενεργή 3-5 Input A Trip Επιλογή συνθηκών εµφάνισης σφάλµατος 3-6 Input A Trip Dly Καθυστέρηση µεταξύ της ενεργοπ. της εισοδ. και της εµφάνισης σφάλµ. (min:sec) 3-7 Input A Initial Dly Καθυστέρηση σφάλµατος (min:sec) 3-8 Remote Reset Logic Επιλογή αν οι είσοδοι για επαναφορά σφάλµατος (κλέµες 25,18) θα είναι κανονικά ανοικτές ή κανονικά κλειστές επαφές 4 Outputs Έξοδοι 4-1 Relay A Function Επιλογή Λειτουργίας Ρελέ Α 4-2 Relay A On Delay Καθυστέρηση ενεργοποίησης Ρελέ Α 4-3 Relay A Off Delay Καθυστέρηση απενεργοποίησης Ρελέ Α 4-4 Relay B Function Επιλογή Λειτουργίας Ρελέ Β 4-5 Relay B On Delay Καθυστέρηση ενεργοποίησης Ρελέ Β 4-6 Relay B Off Delay Καθυστέρηση απενεργοποίησης Ρελέ Β 4-7 Relay C Function Επιλογή Λειτουργίας Ρελέ C 4-8 Relay C On Delay Καθυστέρηση ενεργοποίησης Ρελέ C 4-9 Relay C Off Delay Καθυστέρηση απενεργοποίησης Ρελέ C 4-10 Low Current Flag Προειδοποίηση Χαµηλού ρεύµατος (φορτίου) (% ονοµαστικού) 4-11 High Current Flag Προειδοποίηση Υψηλού ρεύµατος (φορτίου) (% ονοµαστικού) 4-12 Motor Temp Flag Προειδοποίηση Υπερφόρτωσης Κινητήρα 4-13 Analog Output A Επιλογή λειτουργίας αναλογική εξόδου Α 4-14 Analog A Scale Αναλογία αναλογικής εξόδου Α 4-15 Analog A Max Adj Μέγιστο όριο Αναλογικής εξόδου Α 4-16 Analog A Min Adj Ελάχιστο όριο Αναλογικής εξόδου Α 11

12 5 Start/Stop Timers Χρόνοι εκκίνησης/στάσης 5-1 Auto-Start Type Τύπος αυτόµατης εκκίνησης 5-2 Auto-Start Time Χρόνος για την αυτόµατη εκκίνηση (hrs:min) 5-3 Auto-Stop Type Τύπος αυτόµατου σταµατήµατος 5-4 Auto-Stop Time Χρόνος για το αυτόµατο σταµάτηµα (hrs:min) 6 Auto-Reset Αυτόµατη επαναφορά από σφάλµα 6-1 Auto-Reset Action Επιλογή της οµάδας σφαλµάτων για την οποία επιτρέπεται η αυτόµατη επαναφορά 6-2 Maximum Resets Μέγιστος αριθµός αυτόµατης επαναφοράς 6-3 Reset Dly Grp A & B Καθυστέρηση επαναφοράς των οµάδων σφαλµάτων A & B (min:sec) 6-4 Reset Delay Grp C Καθυστέρηση επαναφοράς των οµάδων σφαλµάτων C (min) 7 Secondary Mtr Set Ρυθµίσεις κινητήρα (2 ου κινητήρα) Same as Primary Mtr Set όπως και οι ρυθµίσεις του 1 ου κινητήρα 8 Display Οθόνη 8-1 Language Επιλογή γλώσσας 8-2 User Scrn Top L Επιλογή τιµής / µεγέθους παρακολούθησης στην οθόνη πάνω αριστερά 8-3 User Scrn Top R Επιλογή τιµής / µεγέθους παρακολούθησης στην οθόνη πάνω δεξιά 8-4 User Scrn Btm L Επιλογή τιµής / µεγέθους παρακολούθησης στην οθόνη κάτω αριστερά 8-5 User Scrn Btm R Επιλογή τιµής / µεγέθους παρακολούθησης στην οθόνη κάτω δεξιά 8-6 Graph Timebase Βαθµονόµηση του χρόνου παρακολούθησης της καµπύλης 8-7 Graph Max Adj Μέγιστο όριο της καµπύλης (% επί του µεγέθους που επιλέξαµε να παρακολουθούµε) 8-8 Graph Min Adj Ελάχιστο όριο της καµπύλης (% επί του µεγέθους που επιλέξαµε να παρακολουθούµε) 8-9 Mains Ref Volt Επιλογή της ονοµαστικής τάσης βάση της οποίας η οθόνη µας παρουσιάζει τις καµπύλες. ( προσοχή αυτό δεν επηρεάζει την λειτουργία του οµαλού εκκινητή) 12

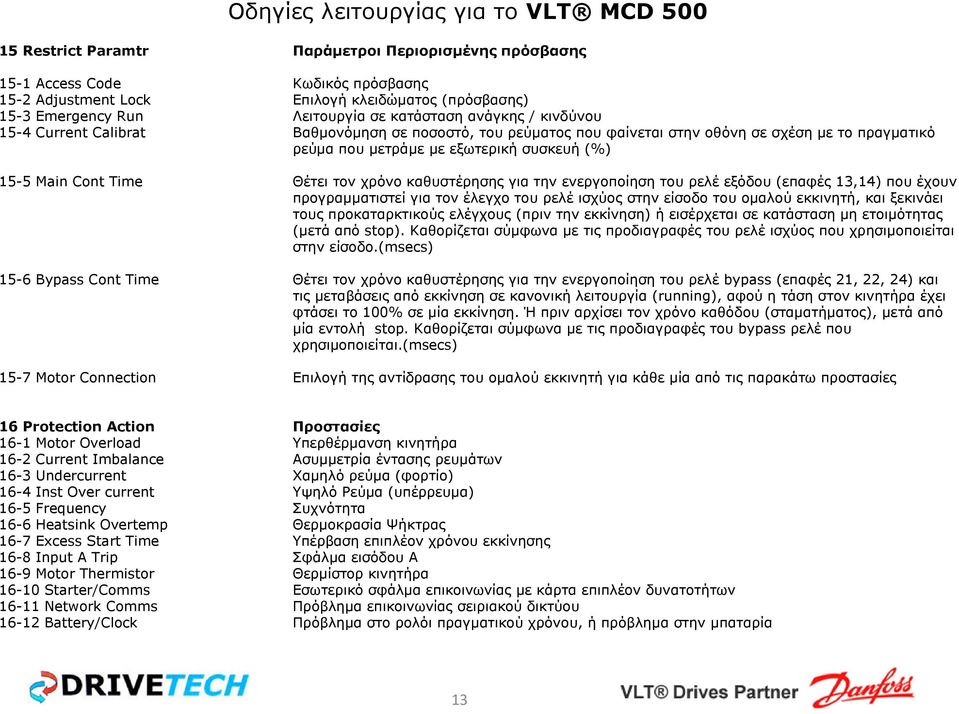

13 15 Restrict Paramtr Παράµετροι Περιορισµένης πρόσβασης 15-1 Access Code Κωδικός πρόσβασης 15-2 Adjustment Lock Επιλογή κλειδώµατος (πρόσβασης) 15-3 Emergency Run Λειτουργία σε κατάσταση ανάγκης / κινδύνου 15-4 Current Calibrat Βαθµονόµηση σε ποσοστό, του ρεύµατος που φαίνεται στην οθόνη σε σχέση µε το πραγµατικό ρεύµα που µετράµε µε εξωτερική συσκευή (%) 15-5 Main Cont Time Θέτει τον χρόνο καθυστέρησης για την ενεργοποίηση του ρελέ εξόδου (επαφές 13,14) που έχουν προγραµµατιστεί για τον έλεγχο του ρελέ ισχύος στην είσοδο του οµαλού εκκινητή, και ξεκινάει τους προκαταρκτικούς ελέγχους (πριν την εκκίνηση) ή εισέρχεται σε κατάσταση µη ετοιµότητας (µετά από stop). Καθορίζεται σύµφωνα µε τις προδιαγραφές του ρελέ ισχύος που χρησιµοποιείται στην είσοδο.(msecs) 15-6 Bypass Cont Time Θέτει τον χρόνο καθυστέρησης για την ενεργοποίηση του ρελέ bypass (επαφές 21, 22, 24) και τις µεταβάσεις από εκκίνηση σε κανονική λειτουργία (running), αφού η τάση στον κινητήρα έχει φτάσει το 100% σε µία εκκίνηση. Ή πριν αρχίσει τον χρόνο καθόδου (σταµατήµατος), µετά από µία εντολή stop. Καθορίζεται σύµφωνα µε τις προδιαγραφές του bypass ρελέ που χρησιµοποιείται.(msecs) 15-7 Motor Connection Επιλογή της αντίδρασης του οµαλού εκκινητή για κάθε µία από τις παρακάτω προστασίες 16 Protection Action Προστασίες 16-1 Motor Overload Υπερθέρµανση κινητήρα 16-2 Current Imbalance Ασυµµετρία έντασης ρευµάτων 16-3 Undercurrent Χαµηλό ρεύµα (φορτίο) 16-4 Inst Over current Υψηλό Ρεύµα (υπέρρευµα) 16-5 Frequency Συχνότητα 16-6 Heatsink Overtemp Θερµοκρασία Ψήκτρας 16-7 Excess Start Time Υπέρβαση επιπλέον χρόνου εκκίνησης 16-8 Input A Trip Σφάλµα εισόδου Α 16-9 Motor Thermistor Θερµίστορ κινητήρα Starter/Comms Εσωτερικό σφάλµα επικοινωνίας µε κάρτα επιπλέον δυνατοτήτων Network Comms Πρόβληµα επικοινωνίας σειριακού δικτύου Battery/Clock Πρόβληµα στο ρολόι πραγµατικού χρόνου, ή πρόβληµα στην µπαταρία 13

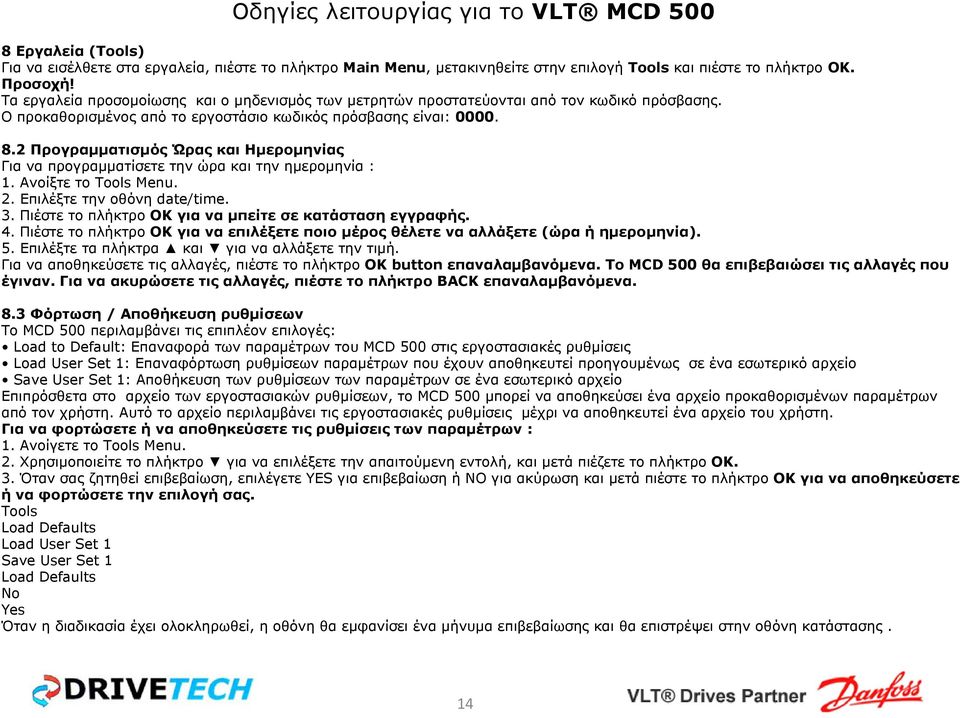

14 8 Εργαλεία (Tools) Για να εισέλθετε στα εργαλεία, πιέστε το πλήκτρο Main Menu, µετακινηθείτε στην επιλογή Tools και πιέστε το πλήκτρο OK. Προσοχή! Τα εργαλεία προσοµοίωσης και ο µηδενισµός των µετρητών προστατεύονται από τον κωδικό πρόσβασης. Ο προκαθορισµένος από το εργοστάσιο κωδικός πρόσβασης είναι: Προγραµµατισµός Ώρας και Ηµεροµηνίας Για να προγραµµατίσετε την ώρα και την ηµεροµηνία : 1. Ανοίξτε το Tools Menu. 2. Επιλέξτε την οθόνη date/time. 3. Πιέστε το πλήκτρο OK για να µπείτε σε κατάσταση εγγραφής. 4. Πιέστε το πλήκτρο OK για να επιλέξετε ποιο µέρος θέλετε να αλλάξετε (ώρα ή ηµεροµηνία). 5. Επιλέξτε τα πλήκτρα και για να αλλάξετε την τιµή. Για να αποθηκεύσετε τις αλλαγές, πιέστε το πλήκτρο OK button επαναλαµβανόµενα. Το MCD 500 θα επιβεβαιώσει τις αλλαγές που έγιναν. Για να ακυρώσετε τις αλλαγές, πιέστε το πλήκτρο BACK επαναλαµβανόµενα. 8.3 Φόρτωση / Αποθήκευση ρυθµίσεων Το MCD 500 περιλαµβάνει τις επιπλέον επιλογές: Load to Default: Επαναφορά των παραµέτρων του MCD 500 στις εργοστασιακές ρυθµίσεις Load User Set 1: Επαναφόρτωση ρυθµίσεων παραµέτρων που έχουν αποθηκευτεί προηγουµένως σε ένα εσωτερικό αρχείο Save User Set 1: Αποθήκευση των ρυθµίσεων των παραµέτρων σε ένα εσωτερικό αρχείο Επιπρόσθετα στο αρχείο των εργοστασιακών ρυθµίσεων, το MCD 500 µπορεί να αποθηκεύσει ένα αρχείο προκαθορισµένων παραµέτρων από τον χρήστη. Αυτό το αρχείο περιλαµβάνει τις εργοστασιακές ρυθµίσεις µέχρι να αποθηκευτεί ένα αρχείο του χρήστη. Για να φορτώσετε ή να αποθηκεύσετε τις ρυθµίσεις των παραµέτρων : 1. Ανοίγετε το Tools Menu. 2. Χρησιµοποιείτε το πλήκτρο για να επιλέξετε την απαιτούµενη εντολή, και µετά πιέζετε το πλήκτρο OK. 3. Όταν σας ζητηθεί επιβεβαίωση, επιλέγετε YES για επιβεβαίωση ή NO για ακύρωση και µετά πιέστε το πλήκτρο OK για να αποθηκεύσετε ή να φορτώσετε την επιλογή σας. Tools Load Defaults Load User Set 1 Save User Set 1 Load Defaults No Yes Όταν η διαδικασία έχει ολοκληρωθεί, η οθόνη θα εµφανίσει ένα µήνυµα επιβεβαίωσης και θα επιστρέψει στην οθόνη κατάστασης. 14

15 8.4 Επαναφορά θερµικού µοντέλου ΠΡΟΣΟΧΗ! Η λειτουργία αυτή προστατεύεται επίσης από τον κωδικό πρόσβασης. Το MCD 500 διαθέτει ένα αναβαθµισµένο λογισµικό υπολογισµού του µοντέλου θερµικής προστασίας του κινητήρα, το οποίο παρακολουθεί συνεχώς την απόδοση του κινητήρα. Αυτή η λειτουργία, επιτρέπει στο MCD 500 να υπολογίζει την θερµοκρασία του κινητήρα και να έχει την δυνατότητα να το ξεκινάει επιτυχηµένα κάθε φορά. Η επαναφορά του θερµικού µοντέλου (reset) είναι δυνατή εάν απαιτηθεί. 1. Ανοίξτε το Tools. 2. Επιλέξτε το Reset Thermal Model και πιέστε το πλήκτρο OK. 3. Κατά την ερώτηση επιβεβαίωσης πιέστε το πλήκτρο OK για επιβεβαίωση και µετά εισάγετε τον κωδικό πρόσβασης ή πιέστε το πλήκτρο Back για να ακυρώσετε την διαδικασία. 4. Επιλέξτε Reset ή Do Not Reset και µετά πιέστε το πλήκτρο OK. Όταν το θερµικό µοντέλο έχει γίνει «reset», τότε το MCD500 θα επιστρέψει στην προηγούµενη οθόνη. Reset Thermal Model M1 X% OK to Reset Reset Thermal Model Do Not Reset Reset Αλλάζοντας το θερµικό µοντέλο µπορεί να οδηγήσετε τον κινητήρα σε µείωση της διάρκειας ζωής. Η διαδικασία αυτή θα πρέπει να γίνεται µόνο σε περιπτώσεις έκτακτης ανάγκης. 15
