MYdens T Λέβητες συμπύκνωσης δαπέδου από 60 έως 280 kw 5ΕΓΓΥΗΣΗ 1:20. Ti TITANIO. Συμπύκνωση υψηλής ισχύος AISI 316 ΧΡΟΝΙΑ ΠΙΕΣΗ ΛΕΙΤΟΥΡΓΙΑΣ

Transcript

1 MADE IN ITALY Συμπύκνωση υψηλής ισχύος έως και 11 bar ΠΙΕΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΧΡΟΝΙΑ ΕΓΓΥΗΣΗ ΕΝΑΛΛΑΚΤΗΣ AISI 316 Ti TITANIO έως και 1:20 ΑΝΑΛΟΓΙΚΟΤΗΤΑ MYdens T Λέβητες συμπύκνωσης δαπέδου από 60 έως 280 kw

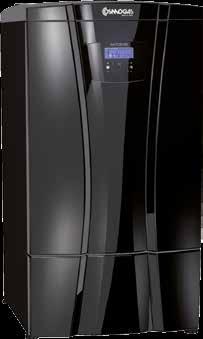

2 ΠΡΩΤΟΠΟΡΙΑΚΗ ΤΕΧΝΟΛΟΓΙΑ Η ΝΕΑ ΓΕΝΙΑ ΛΕΒΗΤΩΝ ΣΥΜΠΥΚΝΩΣΗΣ ΓΙΑ ΚΕΝΤΡΙΚΑ ΛΕΒΗΤΟΣΤΑΣΙΑ Ο MYdens T από 60 έως 280 kw είναι η νέα σειρά λεβήτων συμπύκνωσης για κεντρικό λεβητοστάσιο, πιστοποιημένη και κατασκευασμένη εξ ολοκλήρου στην Cosmogas. ΠΡΩΤΟΠΟΡΙΑΚΟΣ ΣΧΕΔΙΑΣΜΟΣ, ΜΙΚΡΟ ΜΕΓΕΘΟΣ ΚΑΙ ΒΑΡΟΣ Οι MYdens T έχουν μελετηθεί ώστε να καταλαμβάνουν μικρό χώρο και είναι δομημένοι καθ ύψος, ώστε να επιτρέπουν τη βελτιστοποίηση του χώρου στα υφιστάμενα λεβητοστάσια, είτε στα υπό κατασκευή. Έχουν ισχύ έως 280 kw και χάρη στο μικρό βάρος τους μετακινούνται και τοποθετούνται εύκολα σε κεντρικά λεβητοστάσια. ΑΝΑΛΟΓΙΚΗ ΛΕΙΤΟΥΡΓΙΑ Κάθε λέβητας αποτελείται από 1 έως 4 εναλλάκτες θερμότητας C.R.V. από 70 kw ο καθένας: ένα σύστημα μονομπλόκ που βελτιστοποιεί την ισχύ βάσει των πραγματικών θερμικών αναγκών και διασφαλίζοντας πάντα τη μέγιστη απόδοση. ΜΕΓΑΛΟ ΕΥΡΟΣ ΑΝΑΛΟΓΙΚΟΤΗΤΑΣ 1:20 Ο τέλειος συγχρονισμός ελέγχου των λεβήτων σε σειρά και της περιστροφής λειτουργίας των εναλλακτών, που συνδυάζονται με το σύστημα ανάμειξης αέρα/αερίου COSMOMIX, επιτρέπουν ένα μεγάλο εύρος αναλογικότητας 1:20 για MYdens 280 T και έως 1:160 στην περίπτωση σύνδεσης σε σειρά 8 MYdens 280 T για ισχύ έως 2240 kw. ΕΝΑΛΛΑΚΤΗΣ ΑΠΟ ΑΝΟΞΕΙΔΩΤΟ ΧΑΛΥΒΑ AISI 316 Ti (Τιτάνιο) Κάθε εναλλάκτης C.R.V. (Ακτινωτής Καταμερισμένης Κυκλοφορίας) έχει κατασκευαστεί χωρίς συγκολλήσεις και λειτουργεί σε πιέσεις έως 11 bar. ΟΙΚΟΛΟΓΙΚΟΣ ΚΑΥΣΤΗΡΑΣ ΠΡΟΑΝΑΜΕΙΞΗΣ Όλη η σειρά διαθέτει οικολογικούς καυστήρες προανάμειξης από μεταλλική ίνα Fecralloy. ΜΕΓΙΣΤΗ ΑΠΟΔΟΣΗ ΑΚΟΜΑ ΚΑΙ ΣΕ ΜΙΚΡΕΣ ΠΑΡΟΧΕΣ Ανάμεσα στα εξαρτήματα διατίθενται δίοδες βάνες, που επιτρέπουν μία υψηλή εποχιακή απόδοση για εγκαταστάσεις, που χαρακτηρίζονται από συχνές και υψηλές μεταβολές της ισχύος. MYdens T Λέβητες δαπέδου kw 2

3 MYdens T Γιατί να επιλέξω MYdens T: Εξοικονόμηση και απόδοση Τεχνολογία συμπύκνωσης Συνολική αναλογικότητα Πιστοποιημένη απόδοση 107% Κατάλληλη παροχή νερού στους εναλλάκτες με kit δίοδων βανών (εκτός των 60 T και 70 T) Έλεγχος σειράς και περιστροφή των εναλλακτών Άνεση Αθόρυβος Εξωτερικό αισθητήριο και κλιματικός έλεγχος Ευκολία στην εγκατάσταση και τη συντήρηση Μικρές διαστάσεις και βάρος Ποιότητα κατασκευής Μοντέρνος σχεδιασμός, πρωτοποριακός και ελκυστικός Εναλλάκτης C.R.V. από ανοξείδωτο χάλυβα AISI 316 Ti Εύρος αναλογικότητας έως 1:20 Οικολογία Καυστήρας από ίνα Fecralloy Μειωμένες εκπομπές καυσαερίων στην ατμόσφαιρα CO<1 ppm και NOx<1 ppm Λέβητες δαπέδου kw έως και 11 bar ΠΙΕΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΧΡΟΝΙΑ AISI 316 ΕΓΓΥΗΣΗ Ti ΕΝΑΛΛΑΚΤΗΣ TITANIO έως και 1:20 ΑΝΑΛΟΓΙΚΟΤΗΤΑ 3

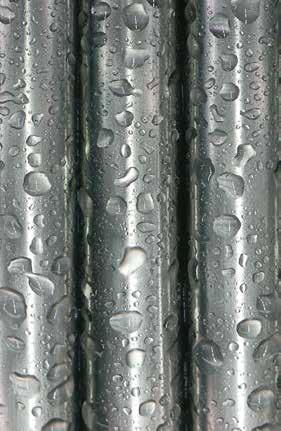

4 ΜΕ ΚΑΡΔΙΑ ΑΠΟ ΤΙΤΑΝΙΟ ΠΡΩΤΕΥΩΝ ΕΝΑΛΛΑΚΤΗΣ C.R.V. ΑΠΟ ΑΝΟΞΕΙΔΩΤΟ ΧΑΛΥΒΑ AISI 316 Ti (ΤΙΤΑΝΙΟΥ) ΠΙΣΤΟΠΟΙΗΜΕΝΟΣ ΑΠΟΚΛΕΙΣΤΙΚΟΣ ΠΙΣΤΟΠΟΙΗΜΕΝΟΣ ΣΧΕΔΙΑΣΜΟΣ Ο εναλλάκτης C.R.V., η καρδιά του συστήματος MYdens Τ, είναι αποτέλεσμα εντατικών ερευνών και δοκιμών της τεχνογνωσίας της Cosmogas, η οποία εδώ και 0 χρόνια, σχεδιάζει και πιστοποιεί συστήματα για θέρμανση και παραγωγή ζεστού νερού χρήσης. ΕΞΑΙΡΕΤΙΚΗ ΑΝΤΙΣΤΑΣΗ ΚΑΤΑ ΤΗΣ ΔΙΑΒΡΩΣΗΣ Οι 3 σειρές σπειρών από ανοξείδωτο χάλυβα AISI 316 Ti (ΤΙΤΑΝΙΟ), που αποτελούν τον εναλλάκτη C.R.V., συνδέονται χωρίς συγκολλήσεις, ώστε να διατηρούν αναλλοίωτα τα χαρακτηριστικά του ανοξείδωτου χάλυβα και να διασφαλίζουν τη μέγιστη αντίσταση κατά της διάβρωσης. Ο εναλλάκτης είναι τοποθετημένος στο εσωτερικό μιας εξαιρετικά ανθεκτικής κατασκευής μονομπλόκ, από μονωτικό υλικό, που εγγυάται μεγάλη διάρκεια ζωής. ΥΨΗΛΗ ΑΠΟΔΟΣΗ Ο C.R.V. έχει μελετηθεί, ώστε να επιτυγχάνει μία βέλτιστη εναλλαγή σε όλο το μήκος του εναλλάκτη και να διασφαλίζει μία εξαιρετική απόδοση έως 107% με εξοικονόμηση στη θέρμανση έως 3%. C.R.V. - ΤΕΧΝΟΛΟΓΙΑ MADE IN COSMOGAS Οι 3 σειρές αγωγών που αποτελούν τον εναλλάκτη C.R.V. έχουν διάμετρο 18 και 16 mm, δε φράσσονται και διασφαλίζουν: ΜΕΓΑΛΑ ΠΕΡΑΣΜΑΤΑ ΜΕΓΑΛΗ ΕΠΙΦΑΝΕΙΑ ΕΝΑΛΛΑΓΗΣ ΧΑΜΗΛΕΣ ΠΤΩΣΕΙΣ ΠΙΕΣΗΣ ΥΨΗΛΗ ΠΙΕΣΗ ΛΕΙΤΟΥΡΓΙΑΣ (έως 11 bar) 4

5 MYdens T ΑΚΤΙΝΩΤΗ ΚΑΤΑΜΕΡΙΣΜΕΝΗ ΚΥΚΛΟΦΟΡΙΑ C.R.V. Η ακτινωτή κυκλοφορία του υγρού επιτρέπει τη θερμική εναλλαγή καυσαερίων/νερού με αντίστροφη ροή, γεγονός που συμβάλλει σε μία υψηλή απόδοση, καθώς με αυτόν τον τρόπο επιτυγχάνονται πιο γρήγορα οι συμπυκνώσεις των καυσαερίων. Κατά τη λειτουργία, το νερό επιστροφής ξεκινά ξανά στη σειρά σπειρών Ø16 και Ø18 mm. Το πλεονέκτημα ενός τέτοιου συστήματος είναι η συμπύκνωση με θερμοκρασίες του νερού επιστροφής /6 C και η απόκτηση βέλτιστων αποδόσεων του λέβητα, ακόμα και σε εγκαταστάσεις με θερμαντικά σώματα. ΤΟ ΠΙΣΤΟΠΟΙΗΜΕΝΟ ΣΥΣΤΗΜΑ ΠΡΟΑΝΑΜΕΙΞΗΣ COSMOMIX Το πρωτοποριακό σύστημα προανάμειξης που διαθέτουν οι λέβητες συμπύκνωσης MYdens Τ επιτρέπει ένα εύρος εξαιρετικής αναλογικότητας με μία σχέση 1:20 (MYdens 280 T) έως 1:160 στην περίπτωση 8 MYdens 280 T. ΠΛΕΟΝΕΚΤΗΜΑΤΑ: Εύρος αναλογικότητας και διαχείριση λεβήτων σε συστοιχία 1:20 (για MYdens 280 T) Βαλβίδα αερίου αρνητικής πίεσης Λειτουργεί με χαμηλές πιέσεις εισόδου αερίου έως 7, mbar Σχέση αέρα/αερίου σταθερή ΚΑΥΣΑΕΡΙΑ ΑΕΡΑΣ ΚΑΥΣΤΗΡΑΣ ΠΡΟΑΝΑΜΕΙΞΗΣ ΑΕΡΙΟ Ο ΟΙΚΟΛΟΓΙΚΟΣ ΚΑΥΣΤΗΡΑΣ ΠΡΟΑΝΑΜΕΙΞΗΣ Στους οικολογικούς λέβητες προανάμειξης, η σχέση ανάμεσα στο αέριο και στον αέρα είναι σταθερή σε κάθε σημείο της ζώνης αναλογικότητας του καυστήρα, μειώνοντας τις εκπομπές ρύπων και βελτιστοποιώντας την απόδοση. Έχει κυλινδρική μορφή και αποτελείται από μία ειδική μεταλλική ίνα Fecralloy. Ο οικολογικός καυστήρας προανάμειξης παράγεται από την Cosmogas και αναπτύσσει κοντή φλόγα και τέλεια ανάμειξη. ΠΛΕΟΝΕΚΤΗΜΑΤΑ: Καύση υψηλής απόδοσης Χαμηλές εκπομπές ρύπων (CO<1 ppm και NOx<1 ppm) Λειτουργεί με Φυσικό Αέριο και GPL

6 ΑΝΑΛΟΓΙΚΟΤΗΤΑ ΚΑΙ ΑΠΟΔΟΣΗ ΆΝΕΣΗ ΚΑΙ ΕΞΟΙΚΟΝΟΜΗΣΗ ΓΙΑ ΟΛΕΣ ΤΙΣ ΕΠΟΧΕΣ Η αύξηση της θερμικής απόδοσης των κτιρίων πρόσφατης κατασκευής έχει επιφέρει μία αισθητή μείωση της θερμικής ισχύος που απαιτείται από το λέβητα. Ο MYdens T, χάρη στο συνδυασμό λειτουργίας του εναλλάκτη C.R.V. με τον αναλογικό καυστήρα προανάμειξης και το σύστημα ελέγχου αέρα/αερίου COSMOMIX, επιτυγχάνει ένα εύρος αναλογικότητας 1:20, με αποτέλεσμα υψηλές εποχιακές αποδόσεις και υψηλή εξοικονόμηση αερίου, ακόμα και σε εγκαταστάσεις με θερμαντικά σώματα σε παλαιά κτίρια. Εύρος αναλογικότητας σε λειτουργία των πραγματικών αναγκών θέρμανσης Θερμικό φορτίο 100% 0% 0% kw = 1x kw - 28 = 2x kw - 42 = 3x kw - 6 = 4x kw 200 = 4x0 kw 280 = 4x70 kw Ένα από τα σημαντικά πλεονεκτήματα του MYdens T είναι οι εναλλάκτες του, ο τέλειος συγχρονισμός τους και η διαχείριση της λειτουργίας. Κατά τη μεταβολή της θερμικής φόρτισης, οι καυστήρες ανάβουν ο ένας μετά τον άλλο, όλοι στην ελάχιστη ισχύ, για να την αυξήσουν ενδεχομένως μαζί αργότερα, ώστε να παράγουν τη μέγιστη ισχύ. Επιτυγχάνεται, έτσι, η μέγιστη απόδοση κάθε λέβητα, για να επιφέρει υψηλές εποχιακές αποδόσεις και να ελαχιστοποιηθούν οι καταναλώσεις αερίου. 6

7 MYdens T ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΩΣ 3% ΣΕ ΣΧΕΣΗ ΜΕ ΕΝΑΝ ΣΥΜΒΑΤΙΚΟ ΛΕΒΗΤΑ 100% Το γράφημα παρουσιάζει τη σύγκριση καταναλώσεων ανάμεσα σε έναν παλιό συμβατικό λέβητα και σε έναν MYdens T, βάσει των θερμικών απωλειών. Ιδανικά, το γκρι διάστημα δείχνει την εξοικονόμηση που επιτεύχθηκε, η οποία μπορεί να φτάσει ακόμα και το 3%, σε εποχιακή θέρμανση από τον Οκτώβριο έως τον Απρίλιο. Ο MYdens T εξοικονομεί, καθότι διατηρεί υψηλές αποδόσεις στις μέσες εποχές, που αντιπροσωπεύουν ενεργειακά την πιο μεγάλη και σημαντική εποχιακή περίοδο θέρμανσης. Θερμικό φορτίο 0% 0% Οκτώβριος Δεκέμβριος Απρίλιος εξοικονόμηση αερίου Συμβατικός MYdens T Εξοικονόμηση αερίου λέβητας συμπύκνωσης με MYdens T ΥΨΗΛΕΣ ΑΠΟΔΟΣΕΙΣ ΑΚΟΜΑ ΚΑΙ ΣΕ ΜΕΙΩΜΕΝΗ ΖΗΤΗΣΗ ΘΕΡΜΑΝΣΗΣ Ο MYdens T διαθέτει ένα υψηλό εύρος αναλογικότητας 1:20 (από 280 έως kw) και εκφράζει πάντα τη μέγιστη απόδοση, ακόμα και όταν οι θερμικές απώλειες είναι μειωμένες: προσαρμόζει την ισχύ του στη μείωση της θερμικής απώλειας και σβήνοντας τους καυστήρες τον ένα μετά τον άλλο, ο τελευταίος αναμμένος παράγει την ελάχιστη ισχύ kw (% του συνολικού) με απόδοση 107% με το πλεονέκτημα της απόδοσης και της εξοικονόμησης αερίου. % απόδοση % θερμικό φορτίο MYdens 280 T λέβητας συμπύκνωσης Συμβατικός λέβητας συμπύκνωσης με έναν καυστήρα ή και χαμηλό εύρος αναλογικότητας ΔΙΟΔΕΣ ΒΑΝΕΣ ΓΙΑ ΜΙΚΡΕΣ ΠΑΡΟΧΕΣ ΚΑΙ ΜΕΓΑΛΥΤΕΡΗ ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ Κατόπιν ζήτησης, ο MYdens T διατίθεται με ηλεκτροβάνες, απαραίτητες για την προσαρμογή των παροχών νερού στις ελάχιστες θερμικές φορτίσεις. Με το συνδυασμό ενός κυκλοφορητή μεταβλητής ταχύτητας στο πρωτεύον κύκλωμα, επιτυγχάνεται περαιτέρω μείωση των ηλεκτρικών καταναλώσεων και καταναλώσεων αερίου. ΔΙΟΔΕΣ ΗΛΕΚΤΡΟΒΑΝΕΣ Επιτρέπουν τη διατήρηση υψηλής απόδοσης ακόμη και σε μικρές παροχές της εγκατάστασης παροχή l/h ( t 20 C) Αναφορά στον MYdens 280 T 21 kw 42 kw 62 kw 7, kw ΜΟΝΟΜΠΛΟΚ ΜΕ ΠΟΛΛΟΥΣ ΚΑΥΣΤΗΡΕΣ ΠΟΛΛΟΙ ΛΕΒΗΤΕΣ ΣΕ ΕΝΑΝ % θερμικό φορτίο Σε σύγκριση με έναν λέβητα παρόμοιας ισχύος, το σύστημα MYdens T διασφαλίζει: Μεγαλύτερη απόδοση βελτιστοποιώντας την ισχύ, που παράγεται βάσει των πραγματικών αναγκών. Μεγαλύτερη αξιοπιστία, εφόσον η πιθανή παύση ενός ή περισσοτέρων στοιχείων δε διακινδυνεύει τη λειτουργία του συστήματος, που προσφέρει πάντα τη συνέχεια της λειτουργίας. 29 7

8 ΣΕΙΡΑ ΑΠΟ 60 ΕΩΣ 280 kw Η ΛΥΣΗ ΓΙΑ ΚΑΘΕ ΤΥΠΟ ΕΓΚΑΤΑΣΤΑΣΗΣ Τα χαρακτηριστικά των διαστάσεων και των αποδόσεων του MYdens T και μία μεγάλη γκάμα ισχύων τον καθιστούν ως τον καλύτερο λέβητα συμπύκνωσης για θέρμανση σε οποιαδήποτε εγκατάσταση, όπως με θερμαντικά σώματα, θέρμανσης δαπέδου, θέρμανσης με fancoils, σε οποιοδήποτε κεντρικό λεβητοστάσιο, υφιστάμενα, νέα, ανακαινισμένα, κατοικίες, ξενοδοχεία, σχολεία, βιομηχανίες, κλπ MYdens 60 T - 70 T MYdens 100 T - 11 T - 0 T 1 Εναλλάκτης C.R.V. από 70 kw από ανοξείδωτο χάλυβα AISI 316 Ti πιστοποιημένος, μεγάλα περάσματα νερού, δε φράσσεται. 2 Ανεμιστήρας συνολικής αναλογικότητας. 3 Καυστήρας προανάμειξης από μεταλλική ίνα: καθημερινή περιστροφή για ομοιογένεια λειτουργίας. 4 Δίοδες βάνες, βελτιστοποιούν την απόδοση στις χαμηλές θερμικές φορτίσεις. Ροόμετρο ελάχιστης παροχής, δείχνει την πραγματική παροχή. 8

9 MYdens T MYdens 180 T T MYdens 280 T 6 Σύνδεσμοι απαγωγής καυσαερίων/προσαγωγής αέρα κυκλώματος θαλάμου καύσης. 7 Δοχείο ουδετεροποίησης οξύτητας συμπυκνωμάτων (σειράς). 8 Πίνακας για την ηλεκτρική τροφοδοσία, σύνδεση στα αισθητήρια: συλλέκτης, εξωτερικό αισθητήριο, boiler, είσοδος 0-10V για την αναλογικότητα μέσω αντιστάθμισης. 9

10 ΛΕΠΤΟΜΕΡΕΙΕΣ ΠΟΥ ΚΑΝΟΥΝ ΤΗ ΔΙΑΦΟΡΑ KIT ΟΥΔΕΤΕΡΟΠΟΙΗΣΗΣ ΣΕΙΡΑΣ Το νερό των συμπυκνωμάτων, που παράγεται κατά τη διάρκεια της διαδικασίας καύσης, αντιδρά με τα προïόντα της καύσης μετατρέποντάς τα σε όξινα. Για να καταπολεμήσετε την οξύτητα, κάθε λέβητας MYdens T διατίθεται με ουδετεροποιητή συμπυκνωμάτων, κατάλληλα διαστασιολογημένο, ώστε να φέρει το ph σε αποδεκτές τιμές. Περιεχόμενο: 10 kg αλάτων ΑΙΣΘΗΤΗΡΙΟ ΜΕΓΙΣΤΟΥ ΕΠΙΠΕΔΟΥ ΣΥΜΠΥΚΝΩΜΑΤΩΝ Ένα κατάλληλο κανάλι, τοποθετημένο εσωτερικά, συλλέγει τα συμπυκνώματα και επιτρέπει την κανονική ροή προς την εκκένωση. Στο κανάλι έχει συνδεθεί ένα αισθητήριο επιπέδου συμπυκνωμάτων, που επεμβαίνει μπλοκάροντας το λέβητα, στην περίπτωση όπου το επίπεδο συμπυκνωμάτων ξεπερνά το επιτρεπτό όριο. ΜΕΤΡΗΤΗΣ ΠΑΡΟΧΗΣ ΣΕΙΡΑΣ Κάθε εναλλάκτης MYdens T διαθέτει έναν μετρητή παροχής (παροχόμετρο), ώστε να διασφαλίζει μία πιο ακριβή διαχείριση των παροχών και να πραγματοποιεί μία καλύτερη απόδοση λειτουργίας του συστήματος. ΦΙΛΤΡΟ ΑΕΡΑ ΣΕΙΡΑΣ Ο MYdens T σειράς διαθέτει ένα φίλτρο αέρα, για να προστατεύει τον καυστήρα, τον θάλαμο καύσης και τον εναλλάκτη από σκόνες και ακαθαρσίες, διασφαλίζοντας μία καλύτερη απόδοση του κυκλώματος καύσης. ΕΝΣΩΜΑΤΩΜΕΝΗ ΑΝΤΕΠΙΣΤΡΟΦΗ ΒΑΛΒΙΔΑ ΚΑΥΣΑΕΡΙΩΝ Κάθε καυστήρας MYdens T σειράς, διαθέτει αντεπίστροφη βαλβίδα,στο κύκλωμα καύσης, για να αποφύγει πιθανή ανακυκλοφορία των καυσαερίων ανάμεσα στους διαφορετικούς εναλλάκτες. Κάθε βαλβίδα διαθέτει αισθητήριο ασφαλείας. Στην περίπτωση μίας μόνο βαλβίδας που παραμένει ανοιχτή, ο MYdens T δείχνει συναγερμό εμφανίζοντας βλάβη. 10

11 MYdens T ΔΙΑΓΡΑΜΜΑΤΑ ΛΕΙΤΟΥΡΓΙΑΣ Θερμικό στοιχείο Master 2 - Είσοδος αέρα καύσης 3 - Απαγωγή καυσαερίων 4 - Θερμικό στοιχείο Slave - Καυστήρας προανάμειξης από Fecralloy 6 - Ανεμιστήρας 7 - Βαλβίδα αερίου 8 - Αισθητήριο θερμοκρασίας προσαγωγής και ασφαλείας 9 - Δίοδη ηλεκτροβάνα 10 - Μετρητής παροχής νερού σε κυκλοφορία 11 - Αισθητήριο θερμοκρασίας επιστροφής 12 - Αισθητήριο θερμοκρασίας καυσαερίων 13 - Ασφάλεια - Απαγωγή συμπυκνωμάτων του θερμικού στοιχείου 1 - Μετρητής πίεσης νερού 16 - Αισθητήριο επιπέδου συμπυκνωμάτων 17 - Σιφόνι εκκένωσης συμπυκνωμάτων 18 - Ουδετεροποιητής συμπυκνωμάτων 19 - Απαγωγή συμπυκνωμάτων 20 - Βάνες εκκένωσης 21 - Επιστροφή εγκατάστασης 22 - Προσαγωγή εγκατάστασης 23 - Αισθητήριο θερμοκρασίας εγκατάστασης 24 - Συλλέκτης προσαγωγής 2 - Συλλέκτης επιστροφής 26 - Εξαεριστικό 27 - Είσοδος αερίου 28 - Φίλτρο αέρα 29 - Καπναγωγός καυσαερίων 30 - Διαφορικός πιεζοστάτης καυσίμων αερίων 31 - Αντεπίστροφο clapet καυσαερίων ΜΟΝΑΔΙΚΗ ΣΕΙΡΑ ΑΝΤΑΛΛΑΚΤΙΚΩΝ ΓΙΑ ΟΛΟΚΛΗΡΗ ΤΗ ΓΚΑΜΑ ΜΕΓΙΣΤΗ ΕΥΚΟΛΙΑ ΣΥΝΤΗΡΗΣΗΣ Τα ανταλλακτικά είναι για όλη τη σειρά των λεβήτων MYdens T. Τα Κέντρα Υποστήριξης μπορούν να κάνουν συντήρηση σε όλα τα προïόντα με πολύ περιορισμένο αριθμό ανταλλακτικών. Ανεμιστήρας Βαλβίδα αερίου Πίνακας ελέγχου Οθόνη Σπινθηριστής Αισθητήριο πίεσης Αισθητήριο παροχής Αισθητήριο θερμοκρασίας Ηλεκτρόδια έναυσης Ηλεκτρόδια ιονισμού Πλακέτα Modbus 11 Ο MYdens T, έχει σχεδιαστεί για εύκολη συντήρηση με πρόσβαση από εμπρός απευθείας σε όλα τα εσωτερικά στοιχεία. Ο MYdens T χαρακτηρίζεται από ομοιογένεια λειτουργιών και στοιχείων, με το πλεονέκτημα της άμεσης συντήρησης.

12 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΙΔΑΝΙΚΟΣ ΓΙΑ ΝΕΑ ΚΕΝΤΡΙΚΑ ΛΕΒΗΤΟΣΤΑΣΙΑ ΚΑΙ ΓΙΑ ΑΝΑΚΑΤΑΣΚΕΥΕΣ ΛΕΒΗΤΟΣΤΑΣΙΩΝ 280 kw ΙΣΧΥ ΣΕ 0,42 τμ! Χάρη στις μικρές διαστάσεις του (600x mm), ο MYdens T είναι ιδανικός για επεμβάσεις αντικατάστασης σε κεντρικά λεβητοστάσια με μικρούς χώρους. ΣΥΜΒΑΤΙΚΟ ΚΕΝΤΡΙΚΟ ΛΕΒΗΤΟΣΤΑΣΙΟ 600 ΝΕΟ ΚΕΝΤΡΙΚΟ ΛΕΒΗΤΟΣΤΑΣΙΟ MYdens T COVER-BOX T ΠΡΟΣΤΑΣΙΑ ΑΠΟ ΑΤΜΟΣΦΑΙΡΙΚΟΥΣ ΠΑΡΑΓΟΝΤΕΣ Για την εγκατάσταση του MYdens T σε εξωτερικό χώρο, όπου η νομοθεσία το επιτρέπει, είναι διαθέσιμο ένα COVER-BOX T, το πιστοποιημένο κάλυμμα CE, από αλουμίνιο, ανθεκτικό στους ατμοσφαιρικούς παράγοντες, με βαθμό προστασίας IP XD. Οι μικρές διαστάσεις του και ο μοντέρνος σχεδιασμός του διευκολύνουν την εγκατάστασή του. Δυνατότητα απομακρυσμένου ελέγχου μέσω θύρας 88IF 0-10V. ΡΥΘΜΙΖΟΜΕΝΑ ΠΟΔΙΑ ΓΙΑ ΣΩΣΤΗ ΕΥΘΥΓΡΑΜΜΙΣΗ Ο MYdens T σειράς διαθέτει ρυθμιζόμενα πόδια για μία σωστή ευθυγράμμιση του λέβητα και της απαγωγής συμπυκνωμάτων. Το ύψος των ποδιών μεταβάλλεται από 0 έως 10 mm. 12

13 MYdens T ΠΑΡΑΔΕΙΓΜΑ ΕΦΑΡΜΟΓΗΣ ΔΙΑΓΡΑΜΜΑ ΛΕΙΤΟΥΡΓΙΑΣ ΜΕ ΕΛΕΓΚΤΗ TUTOR Λέβητας MYdens T 2 - Kit ασφαλείας 3 - Κυκλοφορητής πρωτεύοντος κυκλώματος 4 - Ουδετεροποιητής συμπυκνωμάτων - Υδραυλικός διαχωριστής 6 - Είσοδος 0-10V 7 - Εξωτερικό αισθητήριο θερμοκρασίας 8 - Εντολή 1ου κυκλώματος θέρμανσης δαπέδου 9 - Εντολή 2ου κυκλώματος θέρμανσης δαπέδου Εντολή 3ου κυκλώματος θερμαντικών σωμάτων 11 - Αισθητήριο θερμοκρασίας συλλέκτη 12 - Αισθητήριο θερμοκρασίας κυκλώματος ανάμειξης 13 - Αισθητήρια θερμοκρασίας boiler - Boiler σειράς BP 1 - Pump station 16 - Ηλιακός συλλέκτης Solarplus ή Harmony 17 - Αισθητήριο θερμοκρασίας ηλιακού συλλέκτη 18 - Ελεγκτής Tutor 21 - Κύκλωμα θέρμανσης ανάμειξης αρ Κύκλωμα θέρμανσης ανάμειξης αρ Κύκλωμα θέρμανσης υψηλής αρ Κυκλοφορητής boiler 2 - Κυκλοφορητής για αντιβακτηριακή προστασία (κατά της λεγιονέλλας) 26 - Έξοδος ζεστού νερού χρήσης 27 - Είσοδος κρύου νερού 28 - Απαγωγή συμπυκνωμάτων 29 - Δοχείο διαστολής του ηλιακού κυκλώματος Τα παραδείγματα είναι απλώς ενδεικτικά ΠΕΡΝΑ ΑΠΟ ΜΙΑ ΠΟΡΤΑ 6 cm ΠΛΑΤΟΥΣ Ο MYdens T αντιπροσωπεύει την καλύτερη σχέση ανάμεσα στην ισχύ, το βάρος και τη διάσταση. Είναι εξαιρετικά μικρός, περνά από μία πόρτα μόλις 6 cm πλάτους, επιτρέποντας μία εύκολη πρόσβαση σε κεντρικό λεβητοστάσιο. Χάρη στο μειωμένο βάρος του επιτρέπει ευελιξία, ακόμα και σε δύσκολες εγκαταστάσεις. ΕΥΚΟΛΗ ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ Ο MYdens T διαθέτει μία κλέμα προσυνδεδεμένη με επαφείς και ξεκάθαρη συμβολογία, έτοιμη για εύκολη σύνδεση στα διάφορα στοιχεία της εγκατάστασης όπως αισθητήρια, κυκλοφορητές και πίνακες ελέγχου. Δίπλα στην κλέμα υπάρχει η παροχή για την εγκατάσταση της θύρας 88IF, που επιτρέπει την είσοδο 0-10V. 13

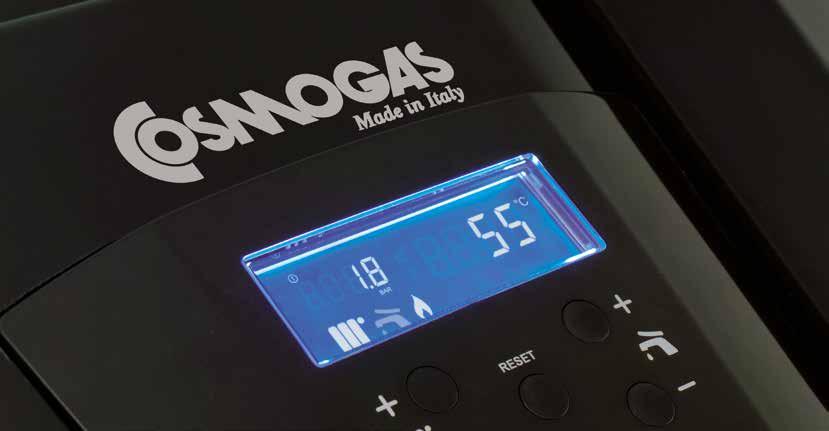

14 ΌΛΑ ΥΠΟ ΕΛΕΓΧΟ ΡΥΘΜΙΣΗ ΓΙΑ ΤΗΝ ΤΕΛΕΙΑ ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ Ο ηλεκτρονικός πίνακας του λέβητα επιτρέπει τη διαχείριση του: Κυκλοφορητή πρωτεύοντος κυκλώματος Κυκλοφορητή κυκλώματος θέρμανσης Κυκλοφορητή κυκλώματος νερού χρήσης Ο πίνακας του λέβητα διαχειρίζεται επίσης: Τη σωστή αναλογικότητα της ισχύος Το σύστημα απεμπλοκής κυκλοφορητών Το σύστημα αντιπαγετικής προστασίας Τη σύνδεση στο εξωτερικό αισθητήριο Την αυτόματη διάγνωση όλων των στοιχείων και των διαφόρων λειτουργιών, εμφανίζοντας σφάλματα, μπλοκ, αισθητήρια θερμοκρασίας, ρεύματα ιονισμού, ταχύτητα περιστροφής ανεμιστήρα, παροχή νερού, πίεση νερού Την ασφάλεια χαμηλής κυκλοφορίας νερού Την ασφάλεια χαμηλής πίεσης νερού Την ασφάλεια φραξίματος καυσαερίων Την ασφάλεια επιπέδου απαγωγής συμπυκνωμάτων 6 ΡΥΘΜΙΣΗ Το σύστημα λειτουργεί πάντα με προτεραιότητα Ζ.Ν.Χ Λέβητας MYdens T 2 - Kit ασφαλείας 3 - Κυκλοφορητής πρωτεύοντος κυκλώματος 4 - Ουδετεροποιητής συμπυκνωμάτων - Υδραυλικός διαχωριστής 6 - Εξωτερικό αισθητήριο θερμοκρασίας Αισθητήριο θερμοκρασίας συλλέκτη 8 - Αισθητήριο θερμοκρασίας boiler 9 - Boiler 10 - Κύκλωμα θέρμανσης 11 - Κύκλωμα boiler 12 - Κυκλοφορητής κυκλώματος θέρμανσης 13 - Κυκλοφορητής κυκλώματος boiler - Έξοδος ζεστού νερού 1 - Είσοδος κρύου νερού 16 - Εκκένωση συμπυκνωμάτων Τα παραδείγματα είναι απλώς ενδεικτικά

15 ΤΗΛΕΔΙΑΧΕΙΡΙΣΗ ΚΑΙ ΕΠΙΚΟΙΝΩΝΙΑ MODBUS MYdens T Ο MYdens T μπορεί να διαθέτει: θύρα 88IF, που επιτρέπει τον έλεγχο των λεβήτων μέσω αναλογικού σήματος 0-10V ή ψηφιακού MODBUS ή κατάλληλη θύρα, ενσωματωμένη σε όλες τις συσκευές τηλε-ελέγχου με πρωτόκολλο LonWorks ή BACnet. Ιδανικός για εμπορικές εφαρμογές, βιομηχανικές και πολυκατοικίες. Ο εγκαταστάτης ή ο συντηρητής μπορεί να διαμορφώσει, να παρακολουθήσει και να ελέγξει από απόσταση τη συνολική λειτουργία του λέβητα, ευνοώντας τη μείωση των ενεργειακών καταναλώσεων και ταυτόχρονα να μειώσει τα κόστη και την ταχύτητα των επεμβάσεων συντήρησης. ΈΛΕΓΧΟΣ ΜΕΣΩ ΑΝΑΛΟΓΙΚΟΥ ΣΗΜΑΤΟΣ 0-10V Το γράφημα δείχνει την αντίδραση του λέβητα στη μεταβολή της τάσης. Πέραν του 1,V ο λέβητας ενεργοποιείται και προσαρμόζει την ισχύ του αναλογικά στην τάση της εισόδου. Η τιμή έχει ρυθμιστεί με τρόπο αναλογικό μέχρι τη ρυθμιζόμενη θερμοκρασία προσαγωγής. Μέγιστη θερμοκρασία προσαγωγής (Παρ. 3017) Ελάχιστη θερμοκρασία προσαγωγής (Παρ. 3018) OFF Τάση Υστέρηση του ON ON/OFF TUTOR ΈΞΥΠΝΟΣ ΈΛΕΓΧΟΣ Η θερμορύθμιση των εγκαταστάσεων είναι ένα στοιχείο βασικό για τη βελτιστοποίηση των ενεργειακών καταναλώσεων και τη διαχείριση πολλών κυκλωμάτων. Ο ηλεκτρονικός πίνακας κλιματικής ρύθμισης TUTOR, που διαθέτει απομακρυσμένο έλεγχο, μπορεί να διευθύνει 7 κυκλώματα εντελώς χωριστά μεταξύ τους: 2 κυκλώματα ανάμειξης 1 άμεσο κύκλωμα 1 κύκλωμα boiler 1 κύκλωμα ανακυκλοφορίας νερού χρήσης 1 κύκλωμα μεταφοράς 1 ηλιακό κύκλωμα Κύκλωμα μεταφοράς Κύκλωμα Ζ.Ν.Χ. Κύκλωμα ανακυκλοφορίας νερού χρήσης Ηλιακό κύκλωμα Απομακρυσμένος έλεγχος Tutor Άμεσο κύκλωμα 1 Κύκλωμα ανάμειξης 2 Κύκλωμα ανάμειξης ΑΙΣΘΗΤΗΡΙΑ ΘΕΡΜΟΚΡΑΣΙΑΣ ΣΕΙΡΑΣ Πλακέτα MODBUS 0-10V 88IF Οι λέβητες MYdens T σειράς διαθέτουν: αισθητήριο θερμοκρασίας boiler εξωτερικό αισθητήριο. 1

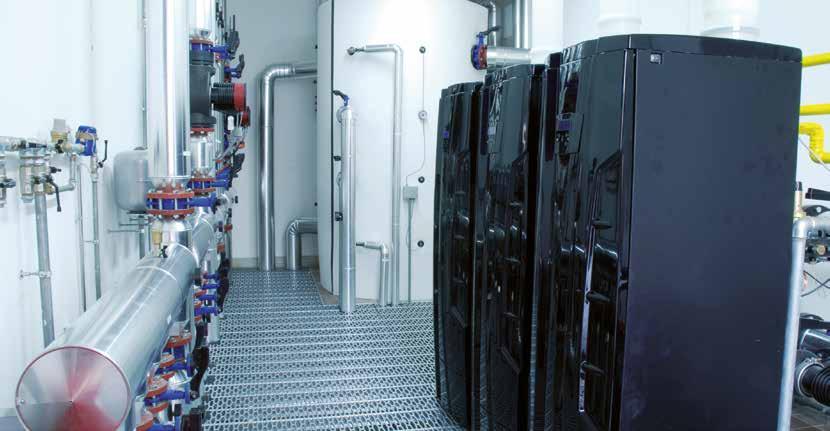

16 ΙΣΧΥΣ ΕΩΣ 2240 kw MYdens T ΣΕ ΣΥΣΤΟΙΧΙΑ ΔΙΑΧΕΙΡΙΣΗ ΣΥΣΤΟΙΧΙΑΣ ΕΩΣ 8 MYDENS 280 T - Οι λέβητες MYdens 280 T μπορούν να συνδεθούν σε σειρά έως 8, για να επιτύχουν μία μέγιστη ισχύ 2240 kw. Ένας λέβητας λειτουργεί ως master και οι άλλοι ως slaves για την απόκτηση της επιθυμητής ισχύος. ΕΛΑΧΙΣΤΟΣ ΧΩΡΟΣ ΚΑΛΥΨΗΣ - Οι λέβητες μπορούν να είναι συνδεδεμένοι σε συστοιχία με ελάχιστη απόσταση μεταξύ τους 10 cm. Έχουν σχεδιαστεί, ώστε να έχουν πρόσβαση, είτε μπροστινή, είτε από πίσω, για τη διευκόλυνση οποιουδήποτε τύπου συντήρησης. ΑΝΑΛΟΓΙΚΟΤΗΤΑ ΕΩΣ 1:160 - Η εγκατάσταση σε συστοιχία συνίσταται για όλες τις εγκαταστάσεις, όπου είναι απαραίτητο να διασφαλιστεί η συνεχής λειτουργία και όπου είναι απαραίτητη υψηλή ισχύς για την εκκίνηση και χαμηλή ισχύς για τη λειτουργία. KIT ΑΣΦΑΛΕΊΑΣ Σύμφωνα με τη Νομοθεσία κάθε χώρας, μπορεί να είναι απαραίτητη η τοποθέτηση του kit ασφαλείας. ΈΛΕΓΧΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΣΥΣΤΟΙΧΙΑΣ Η λειτουργία σε συστοιχία των MYdens 280 T ελέγχεται από τον πίνακα ελέγχου 88HC, που διαχειρίζεται την εναλλαγή λειτουργίας και την ακολουθία. Κάθε λέβητας πρέπει να διαθέτει θύρα 0-10V MODBUS 88IF. Ο συνδυασμός σε σειρά των MYdens T γίνεται με μία απλή σύνδεση ενός διπολικού καλωδίου. 16

17 MYdens T ΠΑΡΑΔΕΙΓΜΑΤΑ ΕΓΚΑΤΑΣΤΑΣΗΣ ΣΕ ΣΥΣΤΟΙΧΙΑ ΚΑΤΟΨΗ ΧΩΡΙΣ ΕΞΑΡΤΗΜΑΤΑ ΚΑΤΟΨΗ ΜΕ ΕΞΑΡΤΗΜΑΤΑ , , 127, 127, , , , 127, , , ΚΕΝΤΡΙΚΟ ΛΕΒΗΤΟΣΤΑΣΙΟ 2240 kw , Τα παραδείγματα είναι απλώς ενδεικτικά , , , Ο πίνακας ελέγχου 88HC διαχειρίζεται την εναλλαγή λειτουργίας και την ακολουθία των 8 λεβήτων MYdens 280 T συνδεδεμένων σε συστοιχία σε δύο μπλοκ 4 λεβήτων ο καθένας, για μία συνολική ισχύ 2240 kw , 127,

18 ΕΥΡΕΙΑ ΓΚΑΜΑ ΕΞΑΡΤΗΜΑΤΩΝ ΚΑΤΟΠΙΝ ΖΗΤΗΣΗΣ Κάθε λέβητας συμπύκνωσης σειράς MYdens T μπορεί να αποτελείται από: Kit ασφαλείας (Ιταλική Νομοθεσία) Ηλεκτρονικός κυκλοφορητής inverter μεταβλητής ταχύτητας Πλακοειδής εναλλάκτης ή υδραυλικός διαχωριστής, αποτελείται από φλάντζες για τη στήριξη Καπναγωγοί καυσαερίων από πολυπροπυλένιο KIT ΑΣΦΑΛΕΊΑΣ ΑΠΟΤΕΛΟΥΜΕΝΟ ΑΠΟ VIC ΕΩΣ0 kw E B A C A - Προσαγωγή στη θέρμανση 1 1/2 B - Είσοδος αερίου 1 C - Επιστροφή στη θέρμανση 1 1/2 D - Αγωγός απαγωγής συμπυκνωμάτων Ø28 mm E - Kit ασφαλείας αποτελούμενο από VIC D KIT ΑΣΦΑΛΕΊΑΣ ΑΠΟΤΕΛΟΥΜΕΝΟ ΑΠΟ VIC ΕΩΣ 280 kw F B E A C G D A - Προσαγωγή στη θέρμανση DN 6 PN16 B - Είσοδος αερίου 1 1/4 C - Επιστροφή στη θέρμανση DN 6 PN 16 D - Αγωγός απαγωγής συμπυκνωμάτων Ø28 mm E - Kit ασφαλείας αποτελούμενο από VIC F - Εξαεριστικά G - Βαλβίδες εκκένωσης ΑΠΩΛΕΙΕΣ ΠΛΗΡΩΣΗΣ VIC Τα kit ασφαλείας σειράς που παρέχονται από την Cosmogas περιλαμβάνουν: συλλέκτη αποτελούμενο από συνδέσμους, πιεζοστάτες ελαχίστης και μεγίστης, βαλβίδα ασφαλείας, θερμοστάτη μπλοκ, θερμόμετρο, μανόμετρο που αποτελείται από βάνα, βοηθητικό κανάλι και βαλβίδα αποκοπής καυσίμου (VIC), DN 2 και DN 32. Το γράφημα φέρει τις σχετικές απώλειες πλήρωσης. μεθάνιο 18

19 MYdens T ΠΙΝΑΚΑΣ ΠΡΟÏΟΝΤΩΝ ERP Όνομα ή μάρκα προμηθευτή COSMOGAS MYDENS Μοντέλο προμηθευτή 60T 70T 100T 11T 0T 180T 210T 280T Λέβητας συμπύκνωσης ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ Λέβητας χαμηλής θερμοκρασίας ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ Λέβητας τύπου B1 ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ Συσκευή συμπαραγωγής για τη θέρμανση του χώρου ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ Συσκευή μικτής θέρμανσης ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ Διαθέτει σύστημα βοηθητικής θέρμανσης ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ Κλάση ενεργειακής απόδοσης A A Στοιχείο Σύμβολο Μονάδα Ονομαστική θερμική ισχύς Pn kw Εποχιακή ενεργειακή απόδοση για τη θέρμανση ηs % Χρήσιμη ισχύς στην ονομαστική θερμική ισχύ σε υψηλή θερμοκρασία (*) Χρήσιμη απόδοση στην ονομαστική θερμική ισχύ σε υψηλή θερμοκρασία (*) Χρήσιμη ισχύς στο 30% της ονομαστικής θερμικής ισχύος σε χαμηλή θερμοκρασία (**) Χρήσιμη απόδοση στο 30% της ονομαστικής θερμικής ισχύος σε χαμηλή θερμοκρασία (**) P4 kw,8 67,9 9,6 111,7 13,8 168,2 203,7 271,6 η4 % 87,3 87,3 87,3 87,3 87,3 87,3 87,3 87,3 P1 kw 16,7 20,4 28,7 33, 40,7 0, 61,1 81, η1 % 9,8 9,8 9,8 9,8 9,8 9,8 9,8 9,8 Ηλεκτρική κατανάλωση βοηθητικών στοιχείων Σε πλήρη φόρτιση elmax kw 0, 0, 0,28 0,28 0,28 0,42 0,42 0,6 Σε μερική φόρτιση elmin kw 0,06 0,06 0,06 0,06 0,06 0,06 0,06 0,06 Σε standby Psb kw 0,00 0,00 0,01 0,01 0,01 0,01 0,01 0,02 Άλλα στοιχεία Θερμικές απώλειες σε standby Pstby kw 0,1 0,1 0,2 0,2 0,2 0,3 0,3 0,4 Ενεργειακή κατανάλωση έναυσης καυστήρα Pign kw Ετήσια ενεργειακή κατανάλωση QHE GJ Επίπεδο ισχύος ήχου, εσωτερικά/εξωτερικά LWA db Εκπομπές οξειδίων του αζώτου NOx mg/kwh Σύμφωνα με τον κανονισμό ΕΕ αρ. 811/2013 και αρ. 813/2013 (*) Υψηλή θερμοκρασία σημαίνει 60 C επιστροφή και 80 C προσαγωγή. (**) Χαμηλή θερμοκρασία για λέβητες συμπύκνωσης σημαίνει 30 C για λέβητες χαμηλής θερμοκρασίας, 37 C για άλλες συσκευές και 0 C θερμοκρασία επιστροφής ΚΥΚΛΟΦΟΡΗΤΗΣ INVERTER Το εξελιγμένο ηλεκτρονικό σύστημα επιτρέπει στο λέβητα MYdens T την απευθείας διαχείριση του κυκλοφορητή σε σταθερή πίεση του πρωτεύοντος κυκλώματος (διαθέσιμος κατόπιν ζήτησης), που σε συνδυασμό με τις δίοδες ηλεκτροβάνες διασφαλίζει την τέλεια εξισορρόπηση ανάμεσα στην ισχύ που παράγεται και την παροχή, μεγιστοποιώντας τη συμπύκνωση. ΟΘΟΝΗ ΕΛΕΓΧΟΥ ΑΠΛΗ ΚΑΙ ΕΥΧΡΗΣΤΗ Πίνακας εντολών με ψηφιακή φωτιζόμενη οθόνη για εύκολη και εύχρηστη ένδειξη των παραμέτρων, των φάσεων παραγωγής, των μηνυμάτων σφάλματος, με ηλεκτρονικό έλεγχο της θερμοκρασίας. Αυτόματο σβήσιμο της οθόνης (SAVE ENERGY) μετά από λεπτά αδράνειας. 19

20 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ MYDENS ΜM 60T 70T 100T 11T Τύπος (Τύπος απαγωγής καυσαερίων/προσαγωγής αέρα) B23, C43, C Κατηγορία II2H3P II2H3P II2H3P II2H3P Πιστοποιητικό CE τύπου (PIN) 0476CR CR CR CR1272 Πιστοποιητικό Range Rated ΕΓΚΕΚΡΙΜΕΝΟ ΕΓΚΕΚΡΙΜΕΝΟ ΕΓΚΕΚΡΙΜΕΝΟ ΕΓΚΕΚΡΙΜΕΝΟ Μέγιστη θερμική ισχύς στη θέρμανση Q kw 7,8 69,9 99,0 11,6 Ελάχιστη θερμική ισχύς στη θέρμανση kw 12,0,7 12,0 12,0 Μέγιστη χρήσιμη ισχύς στη θέρμανση (80/60) P kw,8 67,9 9,6 111,7 Απόδοση στο 100% της φόρτισης (80/60) % Ελάχιστη χρήσιμη ισχύς (80/60) kw 11,,1 11, 11, Απόδοση στην ελάχιστη χρήσιμη ισχύ (80/60) % Μέγιστη χρήσιμη ισχύς στη θέρμανση (0/30) kw 61,2 74,0 104,7 122,3 Απόδοση στη μέγιστη χρήσιμη ισχύ στη θέρμανση (0/30) % Ελάχιστη χρήσιμη ισχύς (0/30) kw 12,8 1,6 12,8 12,8 Απόδοση στην ελάχιστη χρήσιμη ισχύ (0/30) % Απόδοση στο 30% της φόρτισης % Απώλειες στην καμινάδα με αναμμένο καυστήρα (80/60) % Απώλειες στην καμινάδα με αναμμένο καυστήρα στην ελάχιστη ισχύ % 0, 0, 0, 0, Απώλειες στην καμινάδα με σβηστό καυστήρα % 0,1 0,1 0,1 0,1 Απώλειες στο κάλυμμα με αναμμένο καυστήρα % 0,1 0,1 0,1 0,1 Απώλειες στο κάλυμμα με σβηστό καυστήρα % 0,0 0,0 0,0 0,0 Απώλειες με μηδενική φόρτιση % 0,0 0,0 0,0 0,0 G20 m 3 /h 6,11 7,40 10,47 12,22 Παροχή αερίου G2 m 3 /h 7,11 8,61 12,17,22 G30 kg/h 4,,2 7,80 9,11 G31 kg/h 4,49,43 7,68 8,97 G20 mbar Πίεση στην τροφοδοσία αερίου G2 mbar G30 mbar G31 mbar G20 mbar Ελάχιστη πίεση τροφοδοσίας αερίου G2 mbar G30 mbar G31 mbar G20 mbar Μέγιστη πίεση τροφοδοσίας αερίου G2 mbar G30 mbar G31 mbar Περιεχόμενο νερού του πρωτεύοντος εναλλάκτη l 6,34 7,7 12,68 12,68 Ελάχιστη παροχή νερού λειτουργίας με ηλεκτροβάνες l/h Ελάχιστη παροχή νερού λειτουργίας χωρίς ηλεκτροβάνες l/h Εύρος ρύθμισης Ζ.Ν.Χ. με boiler C Μέγιστη θερμοκρασία επέμβασης ασφαλείας C Μέγιστη θερμοκρασία θέρμανσης C Ελάχιστη θερμοκρασία θέρμανσης C Μέγιστη πίεση θέρμανσης PMS = bar Ελάχιστη πίεση θέρμανσης bar Ονομαστική τάση τροφοδοσίας V Ονομαστική συχνότητα τροφοδοσίας Hz Απορροφούμενη ηλεκτρική ισχύς W Βαθμός ηλεκτρικής προστασίας IP20 IP20 IP20 IP20 Ηλεκτρική ισχύς καυστήρα W Απορροφούμενη ηλεκτρική ισχύς από τον κυκλοφορητή W N.A. N.A. N.A. N.A. Διάμετρος καπναγωγού προσαγωγής αέρα/απαγωγής καυσαερίων (διπλή καμινάδα) mm Μέγιστο μήκος καπναγωγού καυσαερίων (διπλή καμινάδα) m Μέγιστο μήκος καπναγωγού προσαγωγής αέρα (διπλή καμινάδα) m Μήκος που ισοδυναμεί με μία καμπύλη m

21 MYdens T ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 0T 180T 210T 280T 3, C63, C83 II2H3P II2H3P II2H3P II2H3P 0476CR CR CR CR1272 ΕΓΚΕΚΡΙΜΕΝΟ ΕΓΚΕΚΡΙΜΕΝΟ ΕΓΚΕΚΡΙΜΕΝΟ ΕΓΚΕΚΡΙΜΕΝΟ 0,0 173,4 210,0 280,0,7,7,7,7 13,8 168,2 203,7 271, ,1,1,1, ,0 183,3 222,0 296, ,6 1,6 1,6 1, , 0, 0, 0, 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0,80 18,30 22,20 29,61 17,22 21,32 2,83 34,43 11,03 13,66 16, 22,06 10,87 13,0 16,30 21, , 22,70 22,71 30, IP20 IP20 IP20 IP N.A. N.A. N.A. N.A MYdens T Λέβητας συμπύκνωσης, μόνο για θέρμανση, για εσωτερικό χώρο, με kit ασφαλείας - Τύπος COSMOGAS MYDENS T - Κάθετος mm Διαστάσεις κάτοψης 600 x mm - Μέγιστη χρήσιμη ισχύς (80/60) kw - Μέγιστη χρήσιμη ισχύς (0/30) kw - Ελάχιστη χρήσιμη ισχύς (80/60) kw - Ελάχιστη χρήσιμη ισχύς (0/30) kw - Θερμική ισχύς (μέγιστη) Q kw - Ελάχιστη θερμική ισχύς kw - Απόδοση στο 100% της φόρτισης (80/60) % - Απόδοση στη μέγιστη χρήσιμη ισχύ (0/30) % - Απόδοση στην ελάχιστη χρήσιμη ισχύ (80/60) % - Απόδοση στην ελάχιστη χρήσιμη ισχύ (0/30) % - Απόδοση στο 30% της φόρτισης % - Σχέση αναλογικότητας 1: - Πιστοποιημένη απόδοση (92/42 αποδόσεις) 4 αστέρια - Πιστοποίηση Range Rated για τη ρύθμιση της ισχύος θέρμανσης στη μέγιστη επάρκεια της εγκατάστασης - Εναλλάκτες θερμότητας C.R.V. με αγωγούς νερού από ανοξείδωτο χάλυβα AISI 316 Ti τιτανίου, χωρίς συγκολλήσεις, ακτινωτής καταμερισμένης κυκλοφορίας - Μέγιστη πίεση λειτουργίας 11 bar - Ρύθμιση, περιστροφή και έλεγχος σε σειρά των συμβόλων εναλλακτών θερμότητας (θερμικά στοιχεία) - Τυπολογία απαγωγής καυσαερίων-προσαγωγής αέρα ανάλογα με την εγκατάσταση - Έλεγχος σχέσης αέρα/αερίου και της καύσης, πιστοποιημένος - Καυστήρας, οικολογικός, με προανάμειξη, από μεταλλική ίνα συνολικής αναλογικότητας - Κατηγορία II2H3P (λειτουργία με φυσικό αέριο ή GPL) - Αντιστοιχεί στην κλάση, πιο οικολογική, του κανονισμού UNI EN 297 και UNI EN 483 (χαμηλές εκπομπές οξειδίων του αζώτου (NOx) = 1 p.p.m. μονοξειδίου του άνθρακα (CO) = 1 p.p.m.) - Ηλεκτρονική έναυση και έλεγχος φλόγας ιονισμού - Ηλεκτρονικός αναλογικός ανεμιστήρας μεταβλητών στροφών, συνολική αναλογικότητα της φλόγας και έλεγχος των θερμοκρασιών P.I.D. - Πνευματική βαλβίδα αερίου, αναλογική - Αισθητήριο ασφαλείας στη μέγιστη θερμοκρασία νερού και καυσαερίων - Επιλογή θερμοκρασίας προσαγωγής C - Σύστημα πρόληψης κατά του παγετού - Σιφόνι κατά των οσμών για απαγωγή συμπυκνωμάτων, που αποτελείται από εύκαμπτο αγωγό - Αισθητήριο πίεσης του νερού του λέβητα - Πιεζοστάτης μέγιστης πίεσης καυσαερίων - Αισθητήριο παροχής με συνολικό πέρασμα τύπου vortex για έλεγχο και εμφάνιση παροχής νερού στην εγκατάσταση - Βάνα εκκένωσης εγκατάστασης - Ηλεκτρική τροφοδοσία = 230 V, 0 Hz - Γενικός διακόπτης διπολικού τύπου, επιτρέπει την έναυση και το σβήσιμο της συσκευής - Ηλεκτρική προστασία = IP 20 - Σύνδεση με εξωτερικό αισθητήριο για έλεγχο θερμοκρασίας προσαγωγής - Αισθητήριο θερμοκρασίας για πιθανό boiler για παραγωγή Ζ.Ν.Χ. - Αντιπαγετική προστασία - Ένδειξη των θερμοκρασιών προσαγωγής, εξωτερικών, λέβητα, νερού χρήσης, όταν έχει συνδεθεί με ένα boiler, αυτόματη διάγνωση όλων των στοιχείων και λειτουργιών, σύνδεση διάγνωσης με PC - Οθόνη ψηφιακή φωτιζόμενη - Προεγκατάσταση για τη σύνδεση με χρονοθερμοστάτη - Κάλυμμα από επιψευδαργυρωμένη λαμαρίνα μαύρου χρώματος που αποτελείται από θύρα για την ουδετεροποίηση των συμπυκνωμάτων (σειράς) Έκδοση MYdens TV: - Δίοδες ηλεκτροβάνες για τη ρύθμιση της παροχής σε κάθε λέβητα. 21

22 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ MYDENS UM 60T 70T 100T 11T CO σταθμισμένο (0% O2) G20 ppm NOx σταθμισμένο (0% O2) (κλάση EN 483) G20 ppm G20 % 8, / 8,7 8, / 8,7 8, / 8,7 8, / 8,7 CO2 (%) στην ελάχιστη/μέγιστη ισχύ G2 % 8,3 / 8,8 8,3 / 8,8 8,3 / 8,8 8,3 / 8,8 G30 % 10,1 / 10,6 10,1 / 10,6 10,1 / 10,6 10,1 / 10,6 G31 % 9,8 / 10,2 9,8 / 10,2 9,8 / 10,2 9,8 / 10,2 G20 %,8 / 4,9,8 / 4,9,8 / 4,9,8 / 4,9 O2 (%) στην ελάχιστη/μέγιστη ισχύ G2 %,8 / 4,9,8 / 4,9,8 / 4,9,8 / 4,9 G30 %,9 /,1,9 /,1,9 /,1,9 /,1 G31 % 6,0 /,4 6,0 /,4 6,0 /,4 6,0 /,4 Μέγιστη ανακυκλοφορία των καυσαερίων σε περίπτωση ανέμου % Μέγιστη θερμοκρασία καυσαερίων στο στόμιο εκκένωσης της συσκευής C Ελάχιστη θερμοκρασία καυσαερίων στο στόμιο εκκένωσης της συσκευής C Δt θερμοκρασίας καυσαερίων/επιστροφή (100% της φόρτισης)(80/60) C Δt θερμοκρασίας καυσαερίων/επιστροφή (30% της φόρτισης) (37/30) C Παροχή των καυσαερίων kg/h Παροχή των καυσαερίων στην ελάχιστη ισχύ kg/h 20,7 2,4 20,7 20,7 Διαθέσιμο μανομετρικό στην έξοδο καυσαερίων Pa Μέγιστη θερμοκρασία του αέρα καύσης C Μέγιστο περιεχόμενο CO 2 στον αέρα καύσης % 0,9 0,9 0,9 0,9 Μέγιστη θερμοκρασία καυσαερίων για υπερθέρμανση C Μέγιστη αποδεκτή υποπίεση στο σύστημα απαγωγής καυσαερίων/προσαγωγής Pa Μέγιστη παροχή συμπυκνωμάτων l/h 7,2 8,7 12,0,4 Μέσος βαθμός οξύτητας συμπυκνωμάτων ph Θερμοκρασία χώρου λειτουργίας C 0, + 0 0, + 0 0, + 0 0,+ 0 Βάρος λέβητα (κενός) kg ΔΙΑΣΤΑΣΕΙΣ ΚΑΙ ΣΥΝΔΕΣΕΙΣ MYDENS 60 T - 70 T T - 11 T - 0 T ΜΠΡΟΣΤΙΝΗ ΟΨΗ ΠΛΕΥΡΙΚΗ ΟΨΗ ΚΑΤΟΨΗ 1 - Προσαγωγή 1 1/2 2 - Επιστροφή 1 1/2 3 - Προσαγωγή αέρα Ø80 για μοντέλα 60 T, 70 T Ø110 για άλλα μοντέλα 4 - Καπναγωγός καυσαερίων Ø80 για μοντέλα 60 T, 70 T Ø110 για άλλα μοντέλα - Είσοδος αερίου Απαγωγή συμπυκνωμάτων Ø28 mm 22

23 MYdens T 0T 180T 210T 280T , / 8,7 8, / 8,7 8, / 8,7 8, / 8,7 8,3 / 8,8 8,3 / 8,8 8,3 / 8,8 8,3 / 8,8 10,1 / 10,6 10,1 / 10,6 10,1 / 10,6 10,1 / 10,6 9,8 / 10,2 9,8 / 10,2 9,8 / 10,2 9,8 / 10,2,8 / 4,9,8 / 4,9,8 / 4,9,8 / 4,9,8 / 4,9,8 / 4,9,8 / 4,9,8 / 4,9,9 /,1,9 /,1,9 /,1,9 /,1 6,0 /,4 6,0 /,4 6,0 /,4 6,0 /, ,4 2,4 2,4 2, ,9 0,9 0,9 0, Πτώση πίεσης (kpa) A B C D E ΠΤΩΣΗ ΠΙΕΣΗΣ Μοντέλα 60 T και 70 T Μοντέλα 100 T και 11 T Μοντέλα 0 T Μοντέλα 180 T και 210 T Μοντέλα 280 T παροχή νερό (m 3 /h) ,4 21, 26,1 34, ,+ 0 0, + 0 0, + 0 0, MYDENS 180 T T T ΜΠΡΟΣΤΙΝΗ ΟΨΗ ΠΛΕΥΡΙΚΗ ΟΨΗ ΚΑΤΟΨΗ 1 - Προσαγωγή DN 6, PN Επιστροφή DN 6, PN Προσαγωγή αέρα Ø Απαγωγή καυσαερίων Ø160 - Είσοδος αερίου 1 1/4 6 - Απαγωγή συμπυκνωμάτων Ø28 mm 23

24 Massimiliano Pieraccini Οι λέβητες έχουν σχεδιαστεί, πιστοποιηθεί και κατασκευαστεί από εμάς Διεθνή Πιστοποιητικά COSMOGAS Χώρες ΕΕ Ουκρανία COSMOGAS srl Via L. da Vinci, MELDOLA (FC) ITALY Tel Fax Ρωσία ΗΠΑ ΗΠΑ Καναδάς Copyright COSMOGAS - TUTTI I DIRITTI RISERVATI - ALL RIGHTS RESERVED ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΟΣ ΣΥΝΕΡΓΑΤΗΣ GR - Giugno H COSMOGAS ΔΙΑΤΗΡΕΙ ΤΟ ΔΙΚΑΙΩΜΑ ΤΗΣ ΤΡΟΠΟΠΟΙΗΣΗΣ ΤΩΝ ΣΤΟΙΧΕΙΩΝ ΤΟΥ ΠΑΡΟΝΤΟΣ ΦΥΛΛΑΔΙΟΥ ΧΩΡΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ, ΣΥΜΦΩΝΑ ΜΕ ΤΗ ΣΥΝΕΧΗ ΕΞΕΛΙΞΗ ΚΑΙ ΒΕΛΤΙΩΣΗ ΤΩΝ ΠΡΟΪΟΝΤΩΝ ΤΗΣ. Οι επαφές μας: TECH. SUPPORT HELLAS: support@cosmogas.gr ΠΩΛΗΣΕΙΣ - export@cosmogas.com ΑΝΤΑΛΛΑΚΤΙΚΑ - export@cosmogas.com
