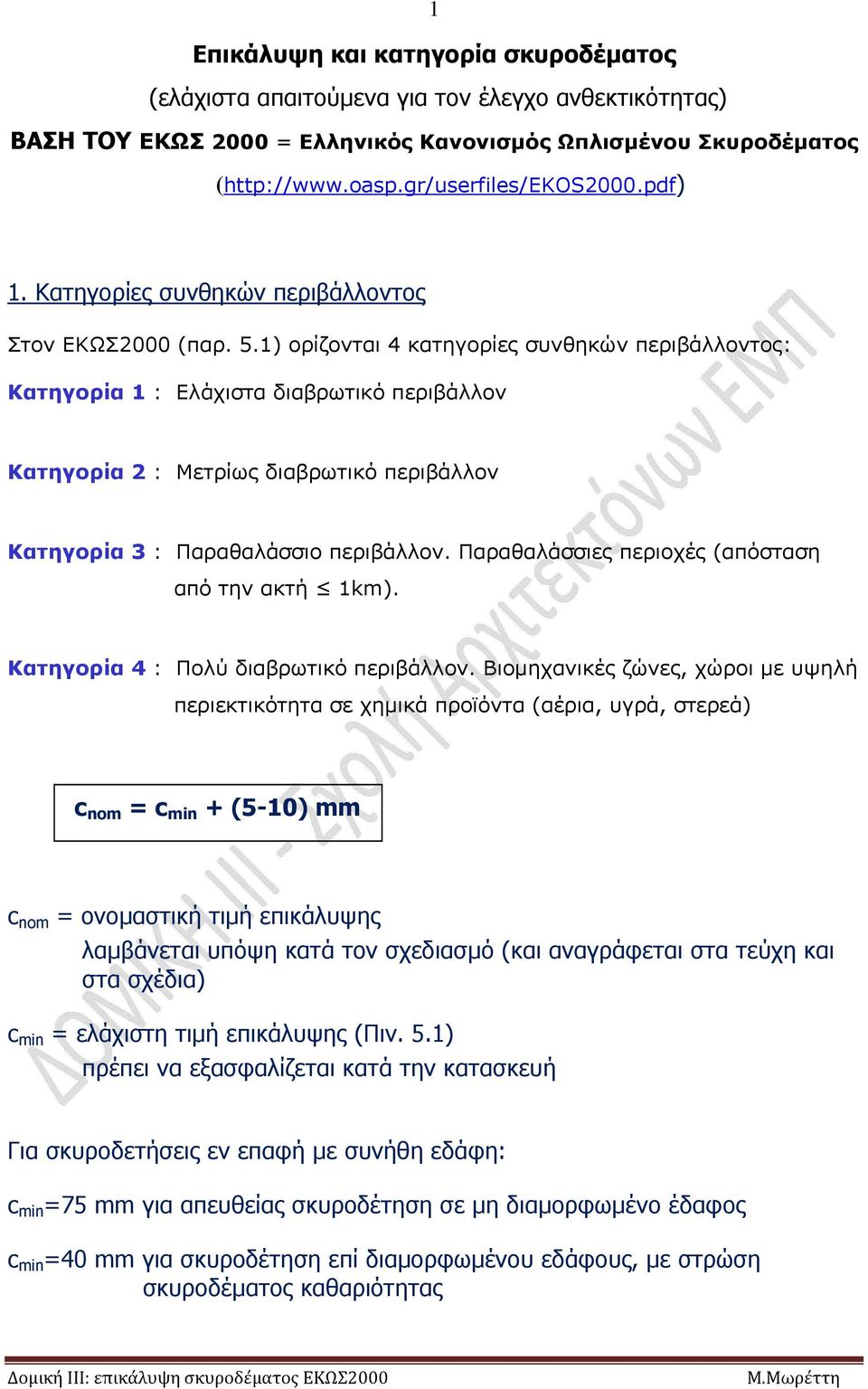

1 1 Επικάλυψη και κατηγορία σκυροδέματος (ελάχιστα απαιτούμενα για τον έλεγχο ανθεκτικότητας) ΒΑΣΗ ΤΟΥ ΕΚΩΣ 2000 = Ελληνικός Κανονισμός Ωπλισμένου Σκυροδέματος ( 1. Κατηγορίες συνθηκών περιβάλλοντος Στον ΕΚΩΣ2000 (παρ. 5.1) ορίζονται 4 κατηγορίες συνθηκών περιβάλλοντος: Κατηγορία 1 : Ελάχιστα διαβρωτικό περιβάλλον Κατηγορία 2 : Μετρίως διαβρωτικό περιβάλλον Κατηγορία 3 : Παραθαλάσσιο περιβάλλον. Παραθαλάσσιες περιοχές (απόσταση από την ακτή 1km). Κατηγορία 4 : Πολύ διαβρωτικό περιβάλλον. Βιομηχανικές ζώνες, χώροι με υψηλή περιεκτικότητα σε χημικά προϊόντα (αέρια, υγρά, στερεά) c nom = c min + (5-10) mm c nom = ονομαστική τιμή επικάλυψης λαμβάνεται υπόψη κατά τον σχεδιασμό (και αναγράφεται στα τεύχη και στα σχέδια) c min = ελάχιστη τιμή επικάλυψης (Πιν. 5.1) πρέπει να εξασφαλίζεται κατά την κατασκευή Για σκυροδετήσεις εν επαφή με συνήθη εδάφη: c min =75 mm για απευθείας σκυροδέτηση σε μη διαμορφωμένο έδαφος c min =40 mm για σκυροδέτηση επί διαμορφωμένου εδάφους, με στρώση σκυροδέματος καθαριότητας

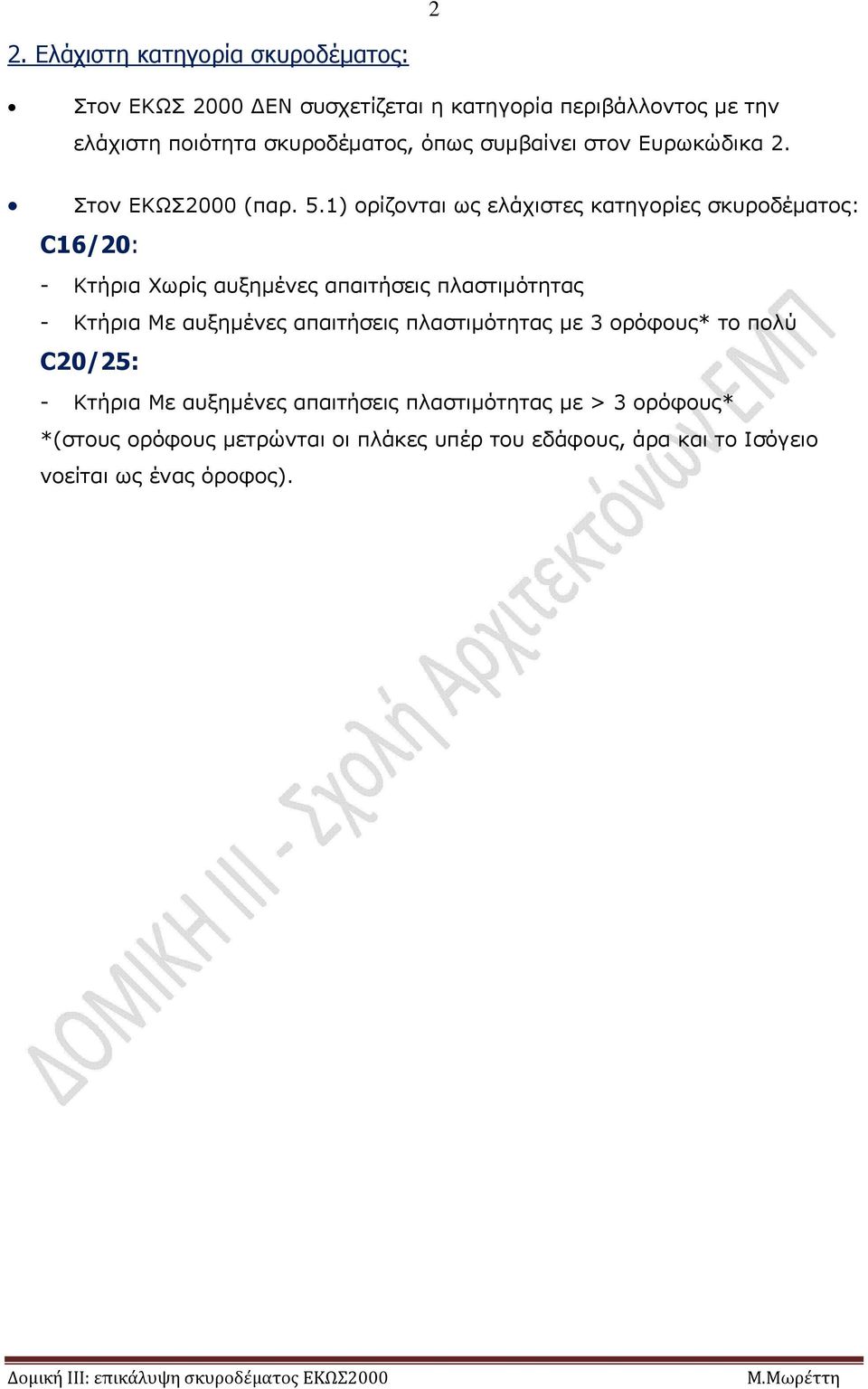

2 2 2. Ελάχιστη κατηγορία σκυροδέματος: Στον ΕΚΩΣ 2000 ΕΝ συσχετίζεται η κατηγορία περιβάλλοντος με την ελάχιστη ποιότητα σκυροδέματος, όπως συμβαίνει στον Ευρωκώδικα 2. Στον ΕΚΩΣ2000 (παρ. 5.1) ορίζονται ως ελάχιστες κατηγορίες σκυροδέματος: C16/20: - Κτήρια Χωρίς αυξημένες απαιτήσεις πλαστιμότητας - Κτήρια Με αυξημένες απαιτήσεις πλαστιμότητας με 3 ορόφους* το πολύ C20/25: - Κτήρια Με αυξημένες απαιτήσεις πλαστιμότητας με > 3 ορόφους* *(στους ορόφους μετρώνται οι πλάκες υπέρ του εδάφους, άρα και το Ισόγειο νοείται ως ένας όροφος).

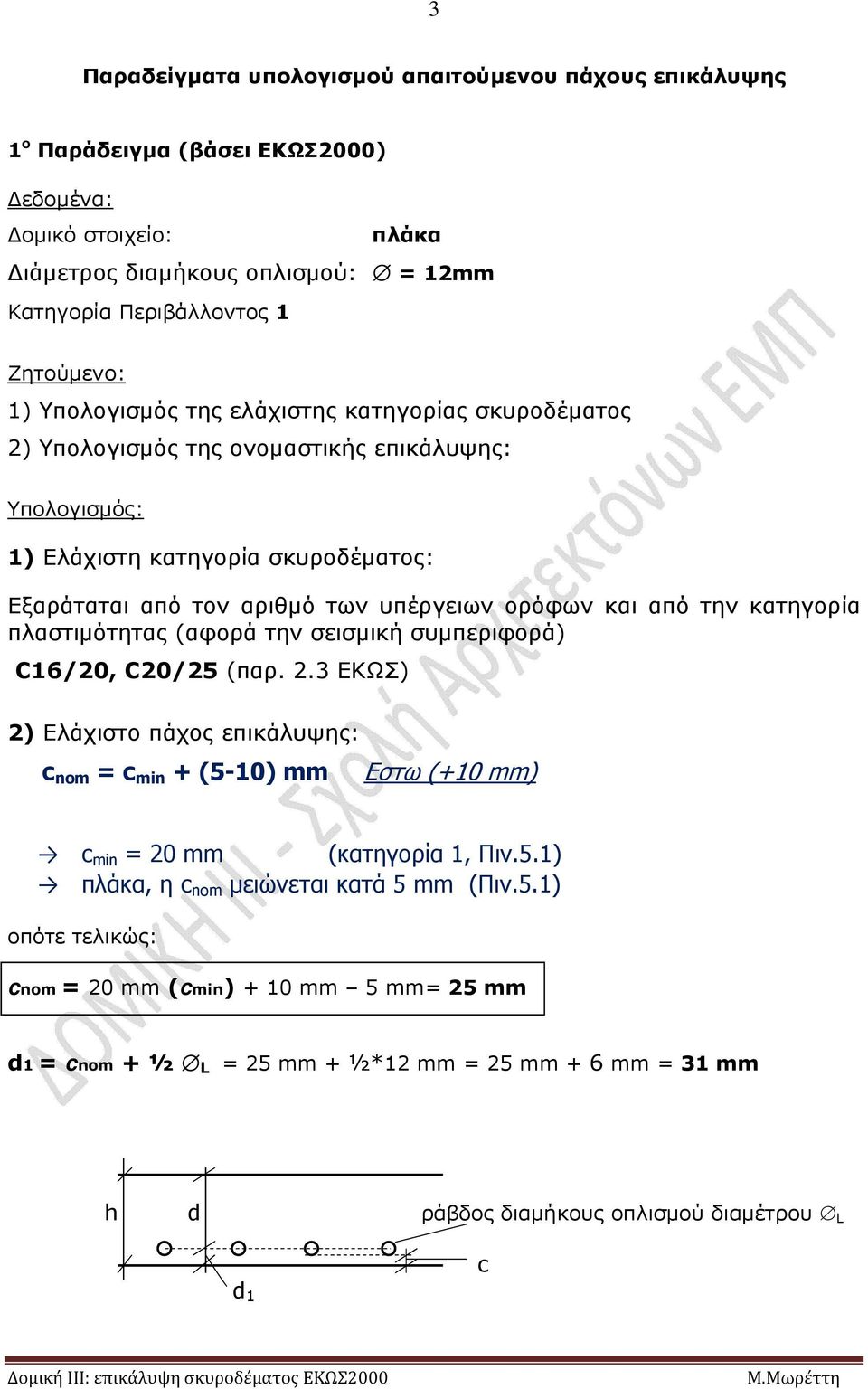

3 3 Παραδείγματα υπολογισμού απαιτούμενου πάχους επικάλυψης 1 o Παράδειγμα (βάσει ΕΚΩΣ2000) εδομένα: ομικό στοιχείο: πλάκα ιάμετρος διαμήκους οπλισμού: = 12mm Κατηγορία Περιβάλλοντος 1 Ζητούμενο: 1) Υπολογισμός της ελάχιστης κατηγορίας σκυροδέματος 2) Υπολογισμός της ονομαστικής επικάλυψης: Υπολογισμός: 1) Ελάχιστη κατηγορία σκυροδέματος: Εξαράταται από τον αριθμό των υπέργειων ορόφων και από την κατηγορία πλαστιμότητας (αφορά την σεισμική συμπεριφορά) C16/20, C20/25 (παρ. 2.3 ΕΚΩΣ) 2) Ελάχιστο πάχος επικάλυψης: c nom = c min + (5-10) mm Εστω (+10 mm) c min = 20 mm (κατηγορία 1, Πιν.5.1) πλάκα, η c nom μειώνεται κατά 5 mm (Πιν.5.1) οπότε τελικώς: cnom = 20 mm (cmin) + 10 mm 5 mm= 25 mm d1 = cnom + ½ L = 25 mm + ½*12 mm = 25 mm + 6 mm = 31 mm h d ράβδος διαμήκους οπλισμού διαμέτρου L d 1 c

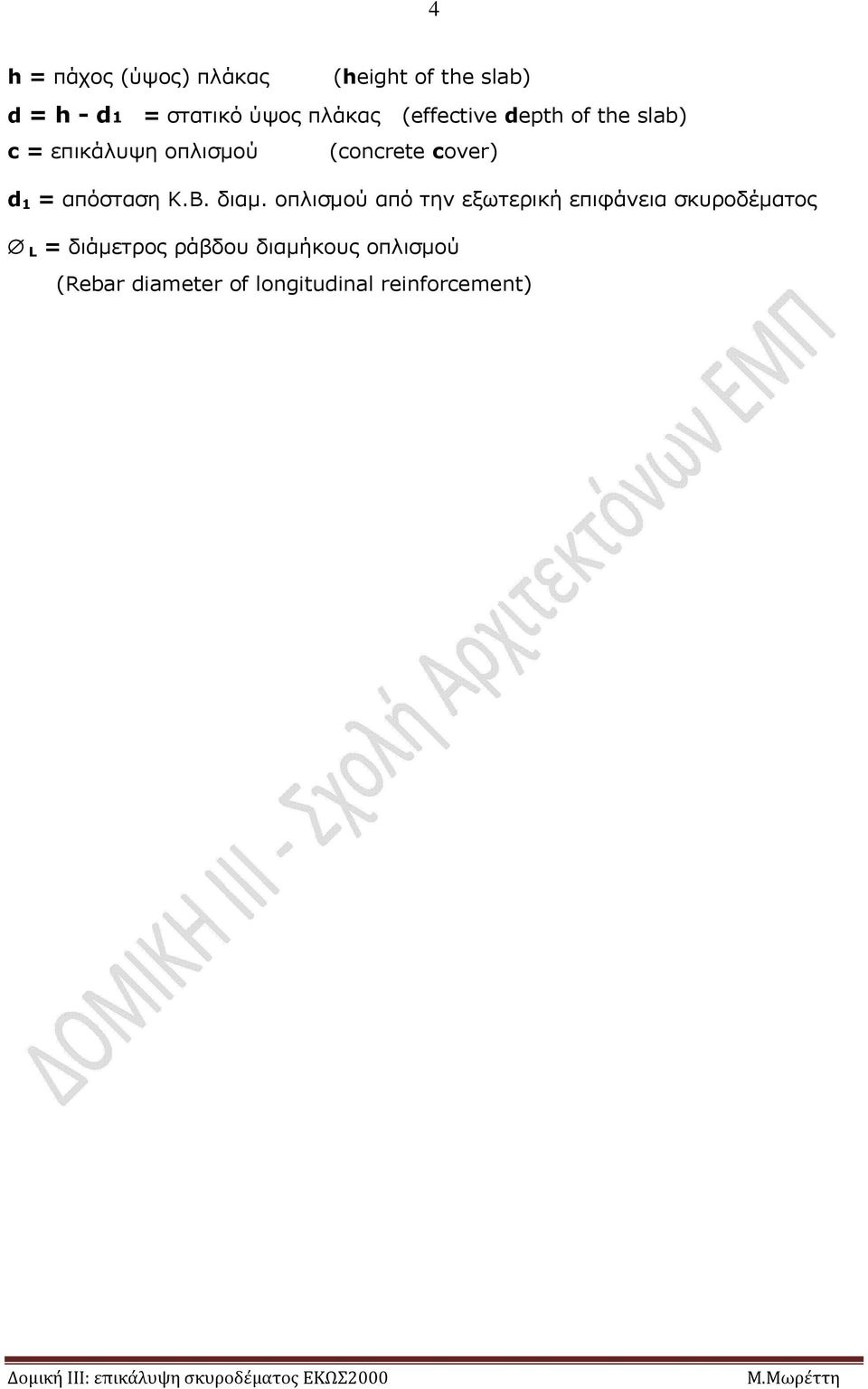

4 4 h = πάχος (ύψος) πλάκας (height of the slab) d = h - d1 = στατικό ύψος πλάκας (effective depth of the slab) c = επικάλυψη οπλισμού (concrete cover) d 1 = απόσταση Κ.Β. διαμ. οπλισμού από την εξωτερική επιφάνεια σκυροδέματος L = διάμετρος ράβδου διαμήκους οπλισμού (Rebar diameter of longitudinal reinforcement)

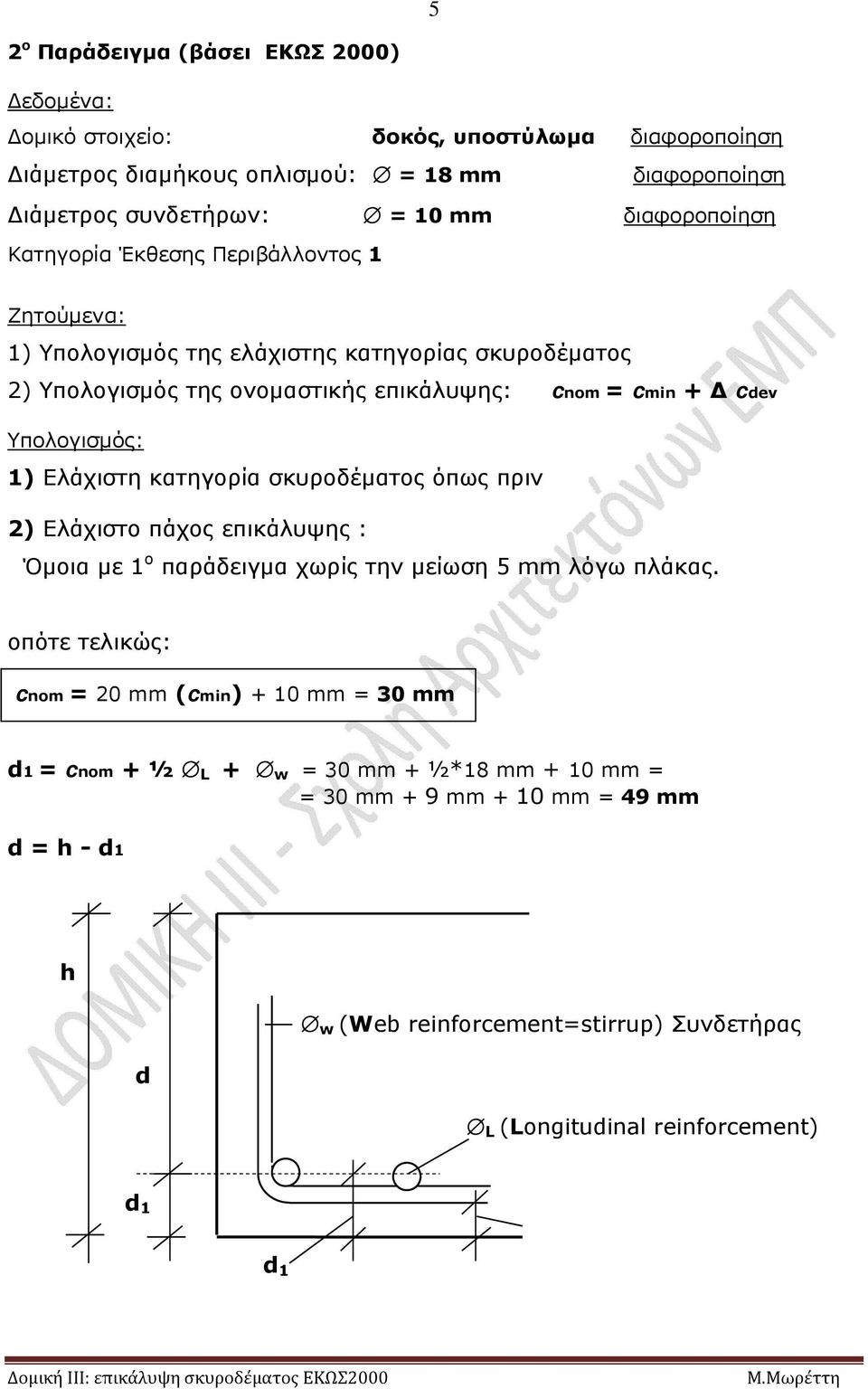

5 5 2 o Παράδειγμα (βάσει ΕΚΩΣ 2000) εδομένα: ομικό στοιχείο: δοκός, υποστύλωμα διαφοροποίηση ιάμετρος διαμήκους οπλισμού: = 18 mm διαφοροποίηση ιάμετρος συνδετήρων: = 10 mm διαφοροποίηση Κατηγορία Έκθεσης Περιβάλλοντος 1 Ζητούμενα: 1) Υπολογισμός της ελάχιστης κατηγορίας σκυροδέματος 2) Υπολογισμός της ονομαστικής επικάλυψης: cnom = cmin + cdev Υπολογισμός: 1) Ελάχιστη κατηγορία σκυροδέματος όπως πριν 2) Ελάχιστο πάχος επικάλυψης : Όμοια με 1 ο παράδειγμα χωρίς την μείωση 5 mm λόγω πλάκας. οπότε τελικώς: cnom = 20 mm (cmin) + 10 mm = 30 mm d1 = cnom + ½ L + w = 30 mm + ½*18 mm + 10 mm = = 30 mm + 9 mm + 10 mm = 49 mm d = h - d1 h w (Web reinforcement=stirrup) Συνδετήρας d L (Longitudinal reinforcement) d 1 d 1

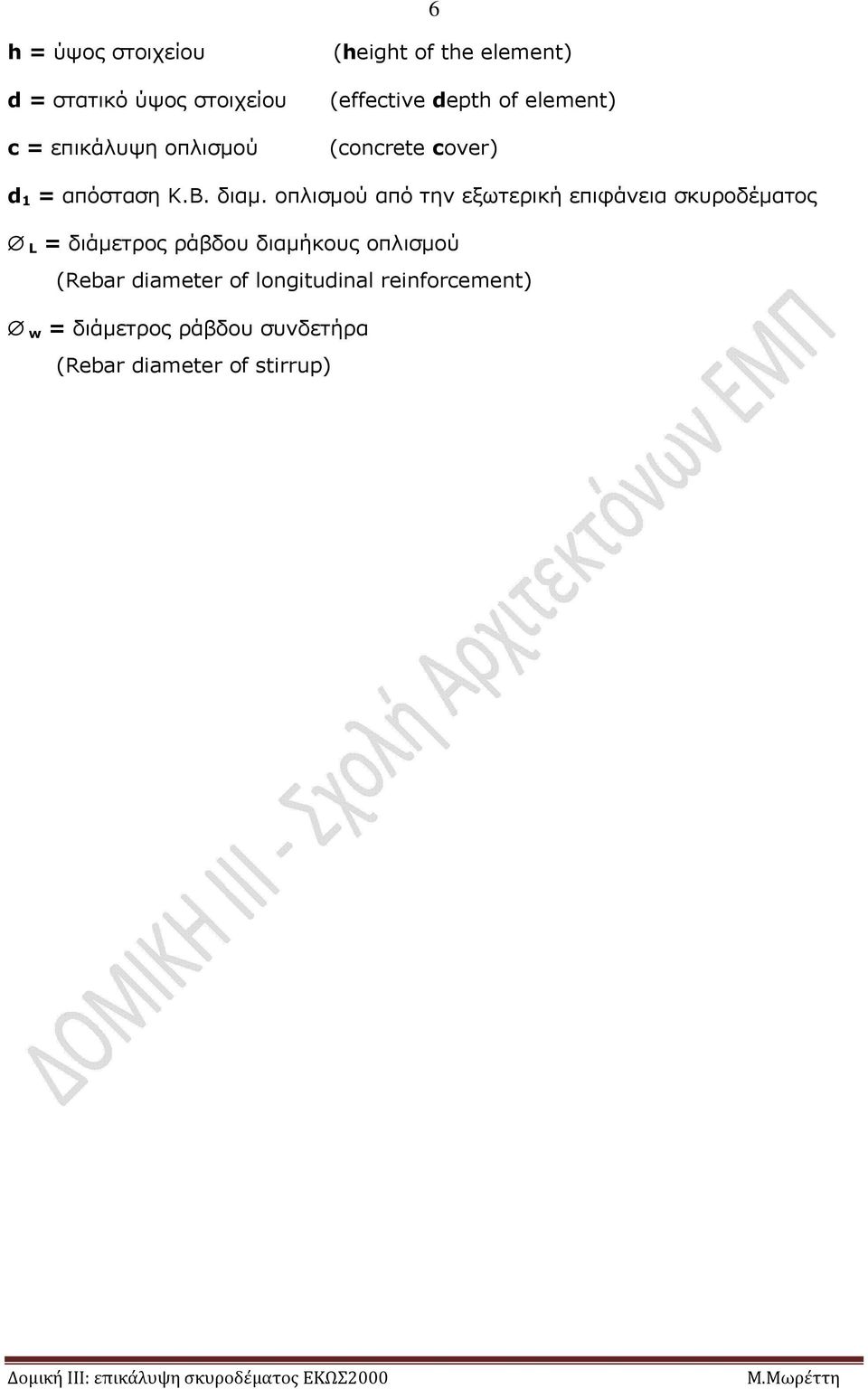

6 6 h = ύψος στοιχείου d = στατικό ύψος στοιχείου c = επικάλυψη οπλισμού (height of the element) (effective depth of element) (concrete cover) d 1 = απόσταση Κ.Β. διαμ. οπλισμού από την εξωτερική επιφάνεια σκυροδέματος L = διάμετρος ράβδου διαμήκους οπλισμού (Rebar diameter of longitudinal reinforcement) w = διάμετρος ράβδου συνδετήρα (Rebar diameter of stirrup)
