1 P C T V R W O S I I Ε γ χ ε ι ρ ί δ ι ο Χ ρ ή σ τ η Version 1.0

2 Περιεχόμενα Περιεχόμενα 1 1 Περιεχόμενα συσκευασίας 2 2 Η PC TV Radio WOS II Απαιτήσεις Συστήματος 2 3 Διαδικασία εγκατάστασης Διάγραμμα Σύνδεσης Οδηγός εγκατάστασης των driver Εγκατάσταση Driver (XP) Εγκατάσταση driver (Vista) Εγκατάσταση του DirectX Εγκατάσταση Software 10 4 Ρυθμίσεις του Software Utility Ρύθμιση του Software Παρακολουθήστε TV Εγγραφή Βίντεο Φωτογραφία (Snapshot) Αναπαραγωγή Βίντεο Εύρεση και απεικόνιση εικόνας Ακούστε Ραδιόφωνο (FM μόνο) 18 5 Τηλεκοντρόλ (Remote control) Τοποθέτηση Μπαταριών Χρήση του Τηλεκοντρόλ 18 6 Τεχνική Υποστήριξη από την Crypto 20 7 Τεχνικά χαρακτηριστικά 21 1

3 1 Περιεχόμενα συσκευασίας 1. PC TV Radio WOS II 2. Κεραία ραδιόφωνου FM 3. Δέκτης IR 4. Τηλεκοντρόλ (Remote Control) 5. Καλώδιο ήχου 6. 2 Μπαταρίες ΑΑΑ 7. Καλώδιο ήχου και εικόνας 8. CD εγκατάστασης 9. Εγχειρίδιο χρήστη 10. Κάρτα Εγγύησης 2 Η PC TV Radio WOS II Αναβαθμίστε τον υπολογιστή σας σε ένα multimedia centre τελευταίας τεχνολογίας. Με την PC TV Radio WOS II μπορείτε να έχετε υψηλής ποιότητας TV και ραδιόφωνο FM, στην οθόνη του υπολογιστή σας! Εγκαταστήστε την PC TV Radio WOS II στον υπολογιστή σας και παρακολουθήστε τα αγαπημένα σας TV shows, Video clips, αθλητικά γεγονότα ή ακόμα και ταινίες μεγάλου μήκους. Χρησιμοποιώντας τις εισόδους Composite και S-Video μπορείτε να συνδέστε την βιντεοκάμερα, το βίντεο ή το DVD σας έτσι ώστε να αποθηκεύσετε ταινίες στον υπολογιστή σας με υψηλή ποιότητα MPEG 2. Χρησιμοποιήστε το αναλογικό ραδιόφωνο FM και συντονιστείτε στους αγαπημένους σας σταθμούς έτσι ώστε να απολαύσετε την μουσική που επιθυμείτε. 2.1 Απαιτήσεις Συστήματος IBM PC ή άλλο συμβατό CPU: Intel Pentium III 400 MHz CPU OS: Microsoft Windows XP/Vista Μνήμη συστήματος: 64 MB ελάχιστη μνήμη Disk space: 100 MB ελάχιστος ελεύθερος χώρος στον σκληρό δίσκο Κάρτα Γραφικών: VGA με DirectDraw με 16 bit χρώματα ή παραπάνω CD ή DVD ROM: Για την εγκατάσταση του driver και της εφαρμογής Θύρα: Μια ελεύθερη PCI θύρα 2

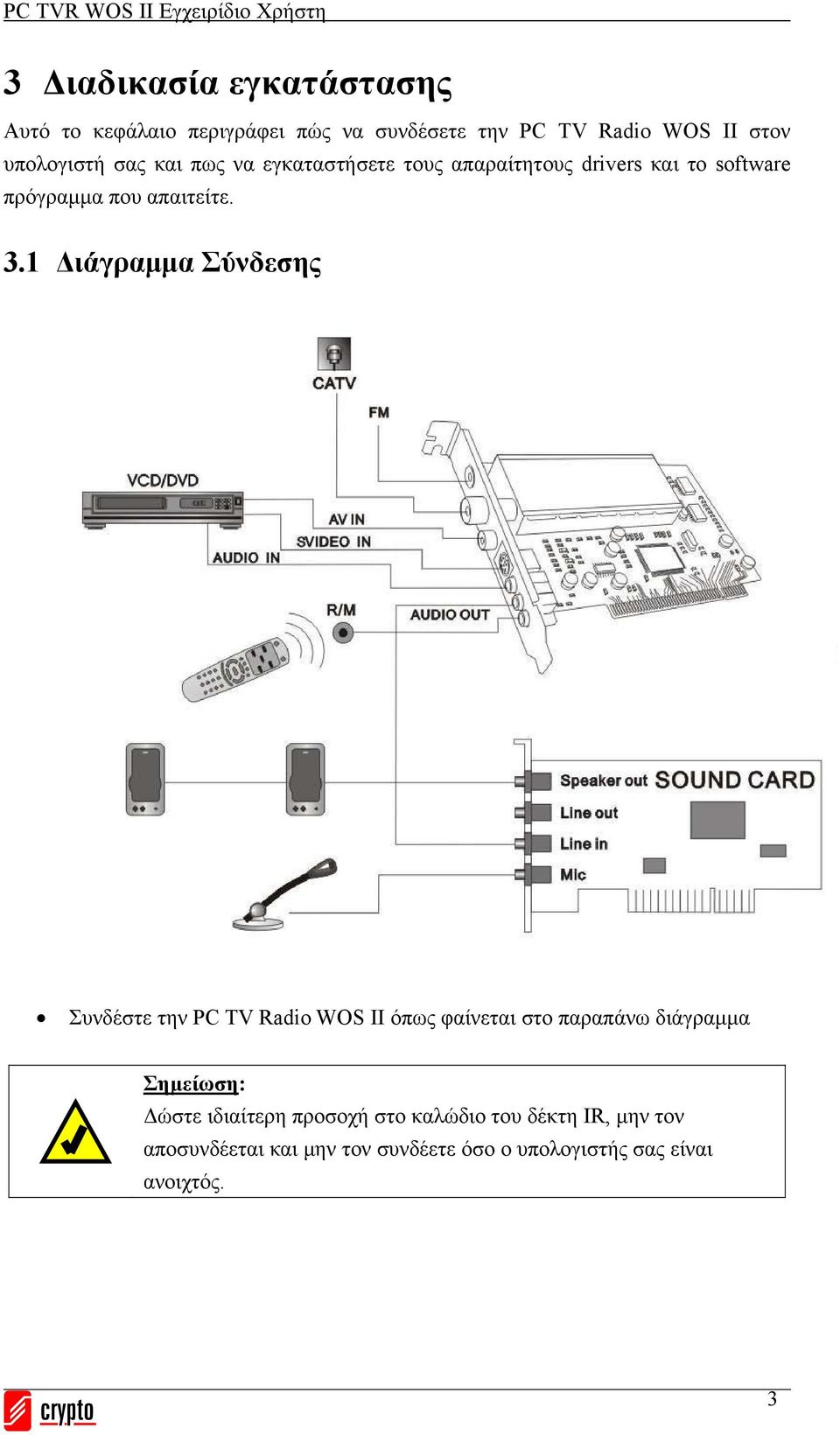

4 3 Διαδικασία εγκατάστασης Αυτό το κεφάλαιο περιγράφει πώς να συνδέσετε την PC TV Radio WOS II στον υπολογιστή σας και πως να εγκαταστήσετε τους απαραίτητους drivers και το software πρόγραμμα που απαιτείτε. 3.1 Διάγραμμα Σύνδεσης Συνδέστε την PC TV Radio WOS II όπως φαίνεται στο παραπάνω διάγραμμα Σημείωση: Δώστε ιδιαίτερη προσοχή στο καλώδιο του δέκτη IR, μην τον αποσυνδέεται και μην τον συνδέετε όσο ο υπολογιστής σας είναι ανοιχτός. 3

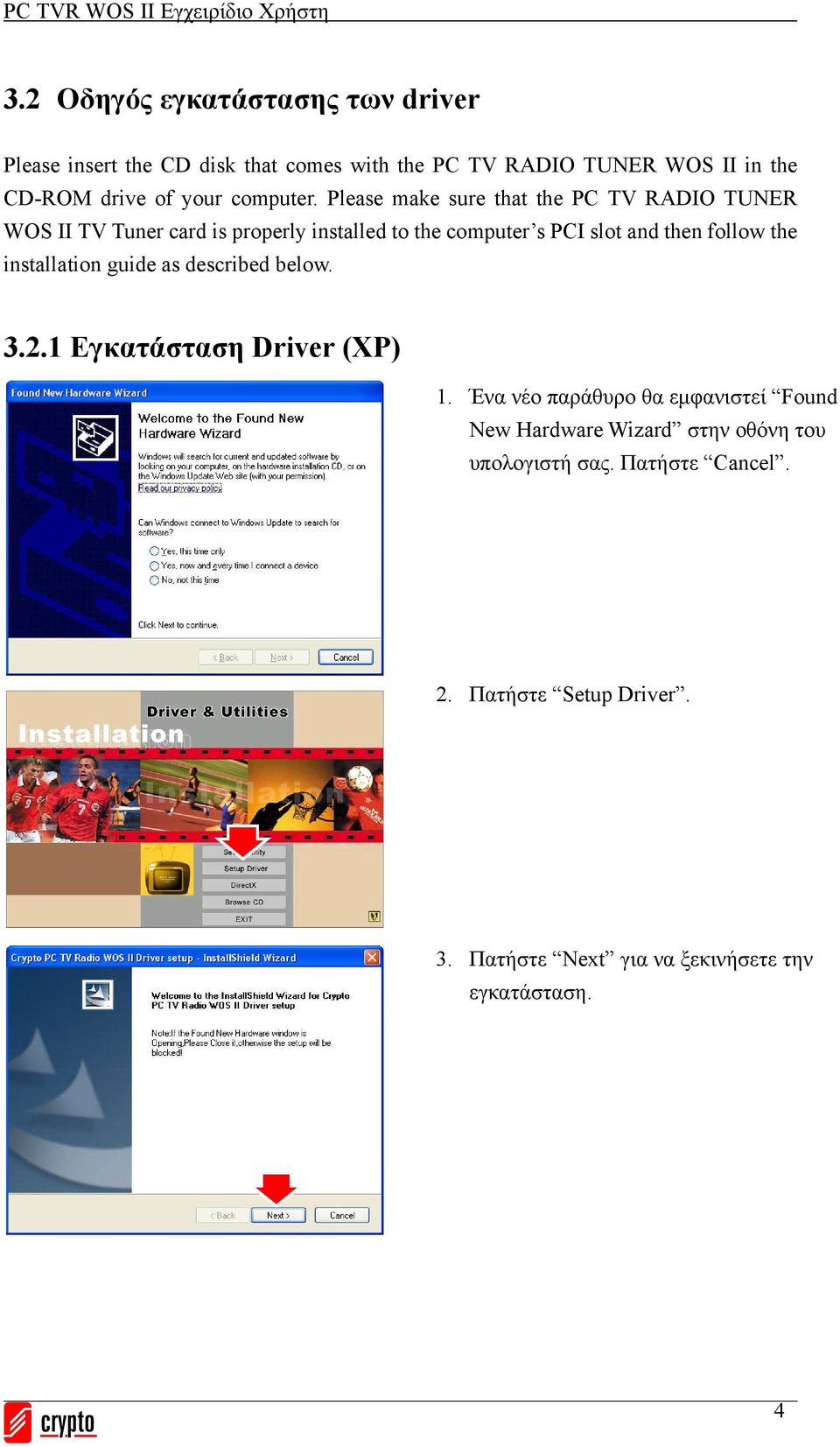

5 3.2 Οδηγός εγκατάστασης των driver Please insert the CD disk that comes with the PC TV RADIO TUNER WOS II in the CD-ROM drive of your computer. Please make sure that the PC TV RADIO TUNER WOS II TV Tuner card is properly installed to the computer s PCI slot and then follow the installation guide as described below Εγκατάσταση Driver (XP) 1. Ένα νέο παράθυρο θα εμφανιστεί Found New Hardware Wizard στην οθόνη του υπολογιστή σας. Πατήστε Cancel. 2. Πατήστε Setup Driver. 3. Πατήστε Next για να ξεκινήσετε την εγκατάσταση. 4

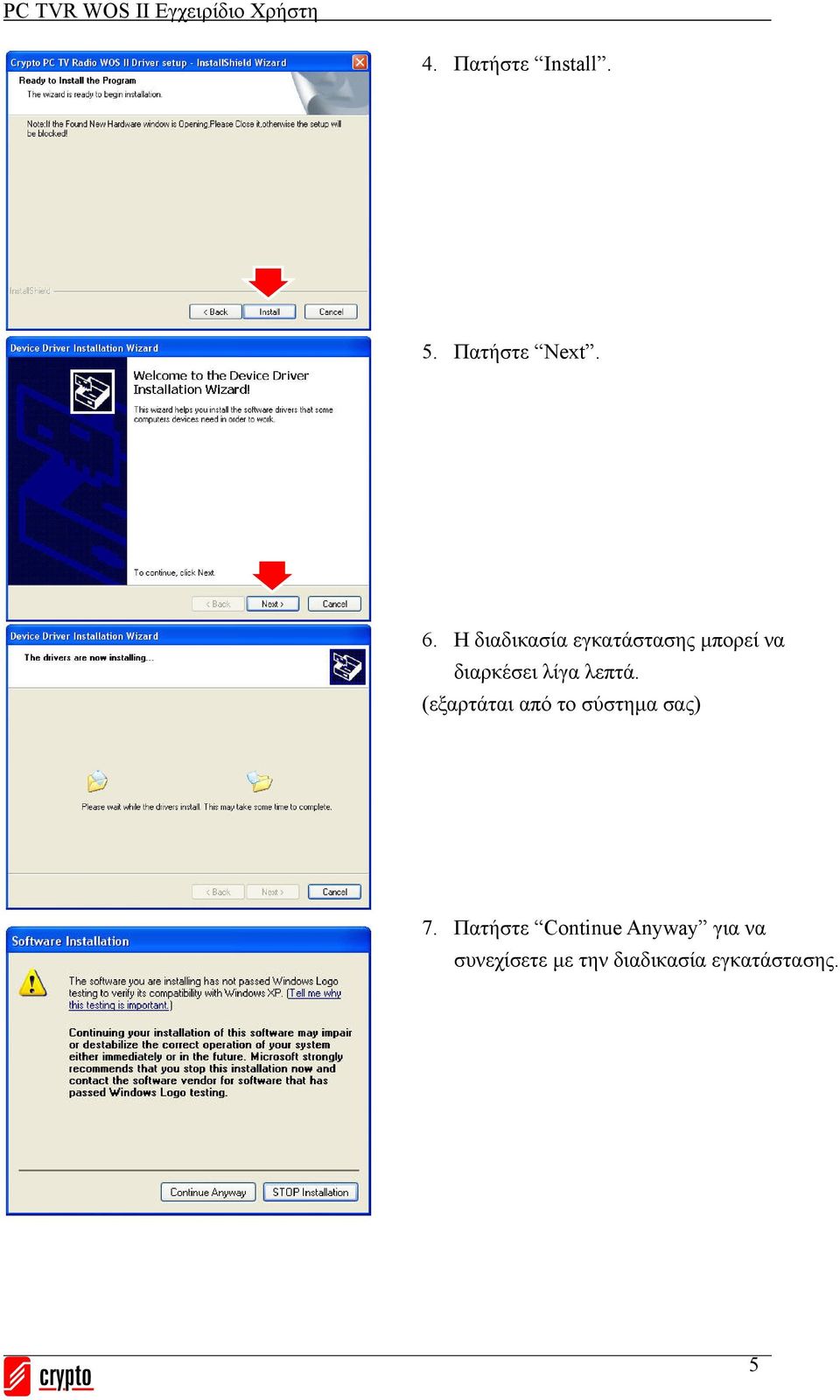

6 4. Πατήστε Install. 5. Πατήστε Next. 6. Η διαδικασία εγκατάστασης μπορεί να διαρκέσει λίγα λεπτά. (εξαρτάται από το σύστημα σας) 7. Πατήστε Continue Anyway για να συνεχίσετε με την διαδικασία εγκατάστασης. 5

7 8. Πατήστε Continue Anyway για να προχωρήσετε με την διαδικασία εγκατάστασης. 9. Πατήστε Finish για να ολοκληρωθεί η εγκατάσταση των driver της PC TV Radio WOS II. 10. Πατήστε Finish για να επανεκινήστε τον υπολογιστή σας. 6

8 3.2.2 Εγκατάσταση driver (Vista) 1. Ένα νέο παράθυρο θα εμφανιστεί Found New Hardware Wizard στην οθόνη του υπολογιστή σας. Πατήστε Cancel. 2. Πατήστε Setup Driver. 3. Πατήστε Next. 4. Πατήστε Install. 7

9 5. Πατήστε Next. 6. Η διαδικασία εγκατάστασης μπορεί να διαρκέσει λίγα λεπτά. (εξαρτάται από το σύστημα σας) 7. Πατήστε Finish. 8. Πατήστε Finish για να επανακινήσετε τον υπολογιστή σας. 8

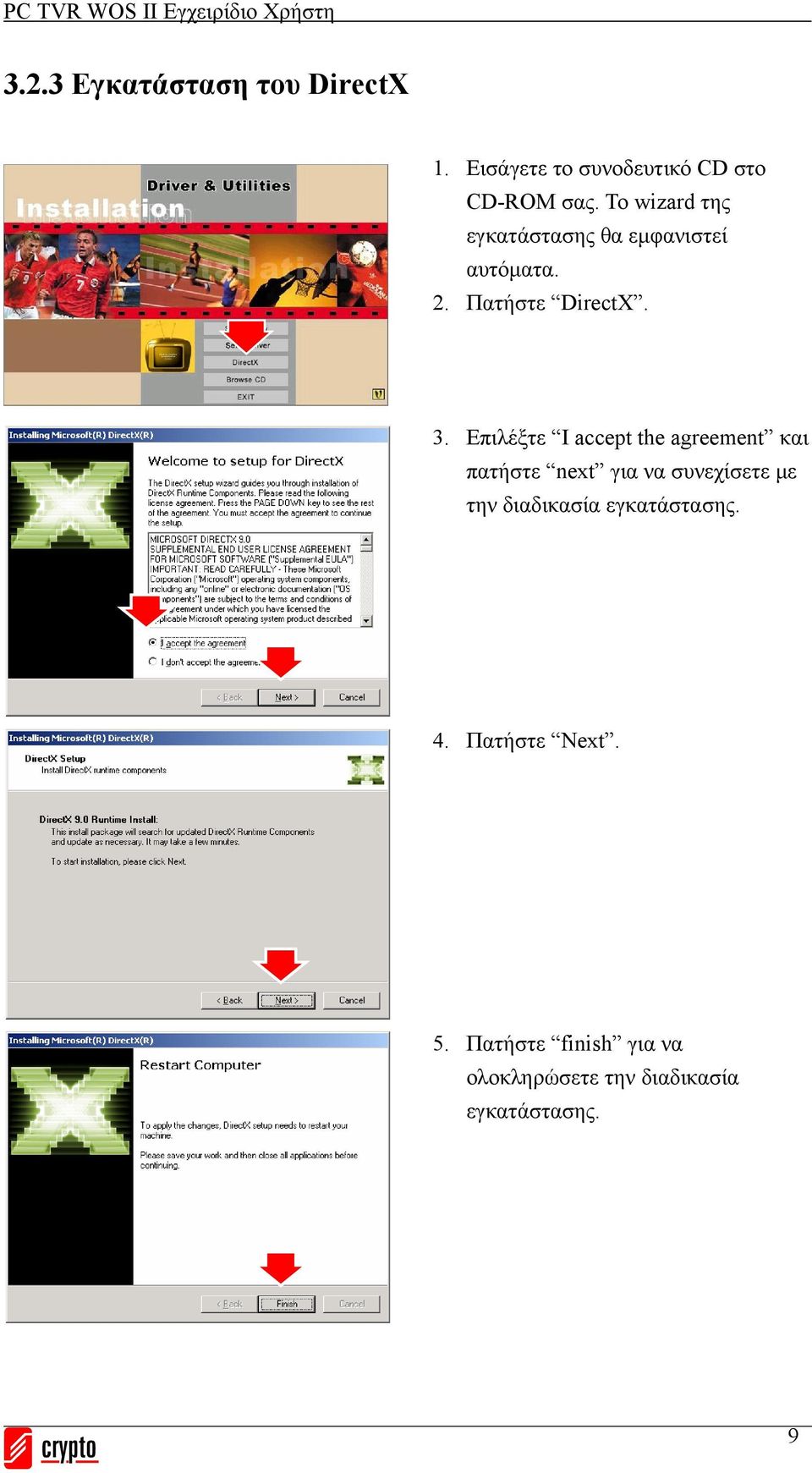

10 3.2.3 Εγκατάσταση του DirectX 1. Εισάγετε το συνοδευτικό CD στο CD-ROM σας. Το wizard της εγκατάστασης θα εμφανιστεί αυτόματα. 2. Πατήστε DirectX. 3. Επιλέξτε I accept the agreement και πατήστε next για να συνεχίσετε με την διαδικασία εγκατάστασης. 4. Πατήστε Next. 5. Πατήστε finish για να ολοκληρώσετε την διαδικασία εγκατάστασης. 9

11 3.2.4 Εγκατάσταση Software 1. Εισάγετε το συνοδευτικό CD στο CD-ROM σας. Το wizard της εγκατάστασης θα εκκινήσει αυτόματα. 2. Πατήστε Setup Utility. 3. Πατήστε Next. 4. Διαβάστε το License Agreement και πατήστε Next για να συνεχίσετε με την διαδικασία εγκατάστασης. 5. Πατήστε Next. 10

12 6. Πατήστε Next ή επιλέξτε άλλον φάκελο που θα πραγματοποιηθεί η εγκατάσταση. 7. Πατήστε Next. 8. Πατήστε Finish για να ολοκληρώσετε την διαδικασία εγκατάστασης. 11

13 4 Ρυθμίσεις του Software Utility 4.1 Ρύθμιση του Software Πατήστε Start στο Windows Taskbar, και μετά επιλέξτε Programs\Crypto\PC TV RADIO TUNER WOS II 1. Ρυθμίστε το TV Tuner Standard και το Audio Input. Πατήστε Next για να προχωρήσετε. Σημείωση. Το Line In πρέπει να είναι επιλεγμένο σαν Audio Input. 2. Επιλέξτε την χώρα (country) και το Tuner Input type και πατήστε Search. Υπάρχουν δύο τύποι TV scan type. i. Εύρεση καναλιού τηλεόρασης. Σε αυτό περιλαμβάνεται το Cable και Antenna. ii. Το δεύτερο είναι η εύρεση καναλιού κατά συχνότητα, εύρεση δηλαδή από χαμηλή συχνότητα ως υψηλή. 12

14 4.2 Παρακολουθήστε TV 6.Channel List 5.Double click to full screen 7.TV wall 1.Source Switch 4.Channel Control 3.Volume Control 2.Search TV Channel 1. Source Switch: Πατήστε το για να επιλέξετε ανάμεσα σε TV, Video In ή S-Video In. 2. Search TV channel: Πατήστε το αν θέλετε να ψάξετε για διαθέσιμα κανάλια TV. 3. Volume control: Ρυθμίστε τον ήχο ή πραγματοποιήστε σίγαση. 4. Channel control: Προχωρήστε στο επόμενο ή προηγούμενο κανάλι. 5. Κάντε διπλό κλικ για να μεγαλώσει το παράθυρο της τηλεόρασης. 6. Channel List: Δείτε την λίστα με τα διαθέσιμα κανάλια τηλεόρασης. 7. TV wall display: δείτε σε διάσταση 4x4 τηλεόραση στην οθόνη σας. Όταν κάνετε το παράθυρο full screen, μπορείτε να πραγματοποιήσετε τις επιλογές σας από το control bar έτσι ώστε να ρυθμίζετε την συσκευή σας. 1. Fix Panel: Για να σταθεροποιήσετε το panel. 2. Hide Panel: Για να κρύψετε το panel. 13

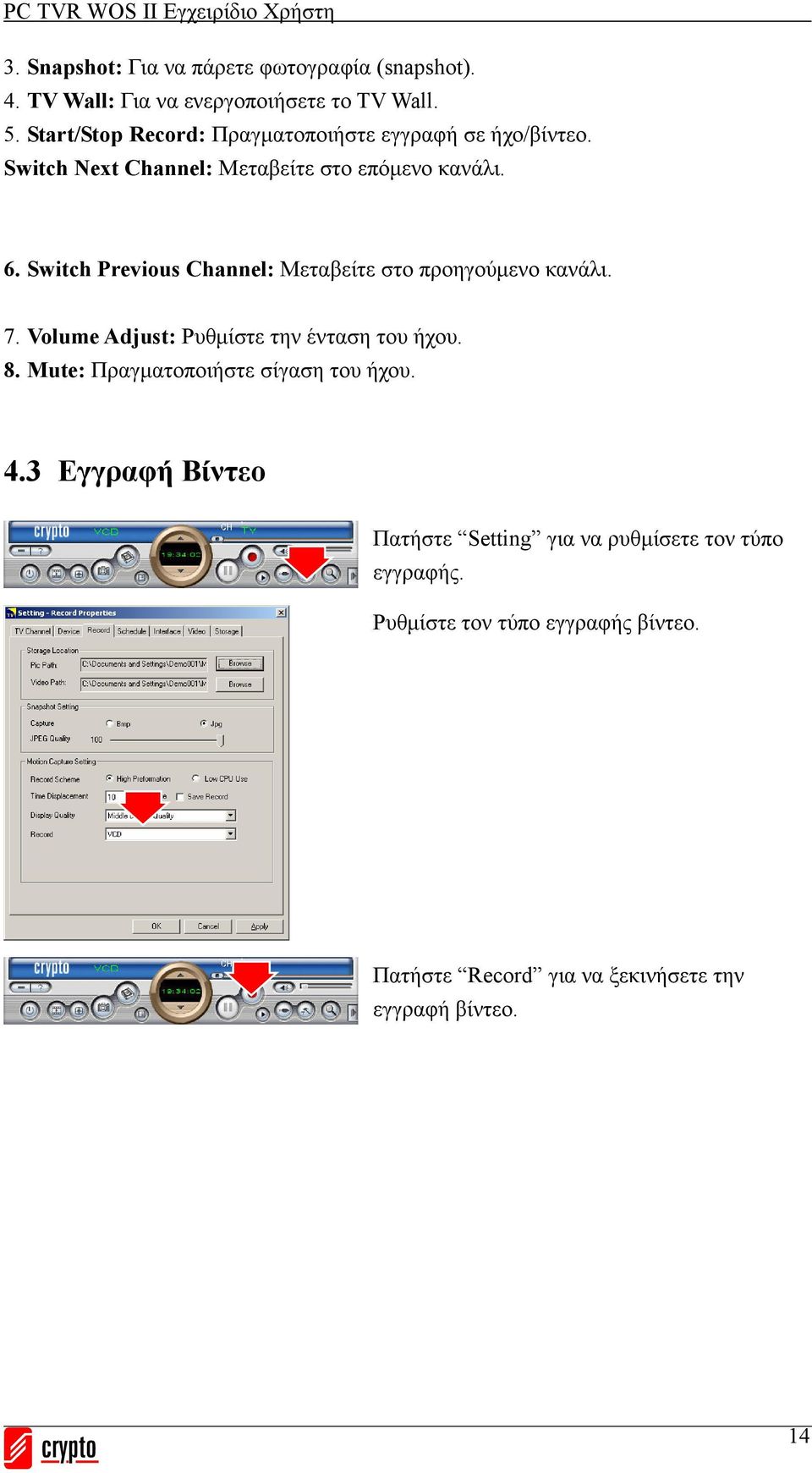

15 3. Snapshot: Για να πάρετε φωτογραφία (snapshot). 4. TV Wall: Για να ενεργοποιήσετε το TV Wall. 5. Start/Stop Record: Πραγματοποιήστε εγγραφή σε ήχο/βίντεο. Switch Next Channel: Μεταβείτε στο επόμενο κανάλι. 6. Switch Previous Channel: Μεταβείτε στο προηγούμενο κανάλι. 7. Volume Adjust: Ρυθμίστε την ένταση του ήχου. 8. Mute: Πραγματοποιήστε σίγαση του ήχου. 4.3 Εγγραφή Βίντεο Πατήστε Setting για να ρυθμίσετε τον τύπο εγγραφής. Ρυθμίστε τον τύπο εγγραφής βίντεο. Πατήστε Record για να ξεκινήσετε την εγγραφή βίντεο. 14

16 4.4 Φωτογραφία (Snapshot) Πατήστε Setting για να ρυθμίσετε τον τύπο εικόνας. Η PC TV RADIO TUNER WOS II υποστηρίζει τύπους αρχείων εικόνας όπως BMP και JPEG.. Επιλέξτε τον τύπο που επιθυμείτε. Πατήστε Snapshot για να πάρετε την φωτογραφία 4.5 Αναπαραγωγή Βίντεο Πατήστε Play List για να επιλέξετε το αρχείο βίντεο. Επιλέξτε το αρχείο βίντεο που επιθυμείτε και πατήστε open. Movie Player function List: 1 About: Παρουσιάζει την έκδοση τουsoftware, 2 Exit: Βγαίνετε από την αναπαραγωγή βίντεο, μπορείτε επίσης να χρησιμοποιείτε τα [Esc] ή [ALT]+[F4] 3 Minimize: Μικρύνετε το παράθυρο της αναπαραγωγής βίντεο 4 Hide Control Panel: Κρύψτε το συγκεκριμένο πάνελ. 5 Setting: Πατήστε το για να πραγματοποιήσετε ρυθμίσεις στην αναπαραγωγή βίντεο. 15

17 6 Browse Image: Πατήστε το για να βρείτε την φωτογραφία που σας ενδιαφέρει. 7 Step Backward: Για να πάτε ένα βήμα πίσω στο βίντεο 8 Step Forward: Για να πάτε ένα βήμα μπροστά στο βίντεο 9 Slow Backward: Για να πάτε αργά πίσω στο βίντεο 10 Slow Forward: Για να πάτε αργά μπροστά στο βίντεο 11 Play/Pause: Πατήστε το για να αναπαράγεται το συγκεκριμένο αρχείο βίντεο, πατήστε ξανά για να παγώσετε την αναπαραγωγή, πατήστε το μία ακόμα για να ξεκινήσετε την αναπαραγωγή. 12 Fast Backward: Για να πάτε γρήγορα πίσω στο βίντεο 13 Fast Forward: Για να πάτε γρήγορα μπροστά στο βίντεο 14 Mute: Για να πραγματοποιήσετε σίγαση. 15 Volume Adjust: Χρησιμοποιήστε την μπάρα για να αυξομειώσετε την ένταση του ήχου. 16 Stop Play: Σταματάει η αναπαραγωγή του συγκεκριμένου αρχείου βίντεο 17 Snapshot: Σώστε εικόνες από το συγκεκριμένο βίντεο σε BMP ή JPG Το αρχείο θα σωθεί στο C:\My Pictures folder. Μπορείτε επίσης να ανοίξετε τα "Snap Setting" στο "Options" και να ρυθμίσετε να σώζονται η φωτογραφίες σε κάποιον διαφορετικό φάκελο που επιθυμείτε 18 Play List: Επιλέξετε το αρχείο που θέλετε να αναπαραγάγετε. 16

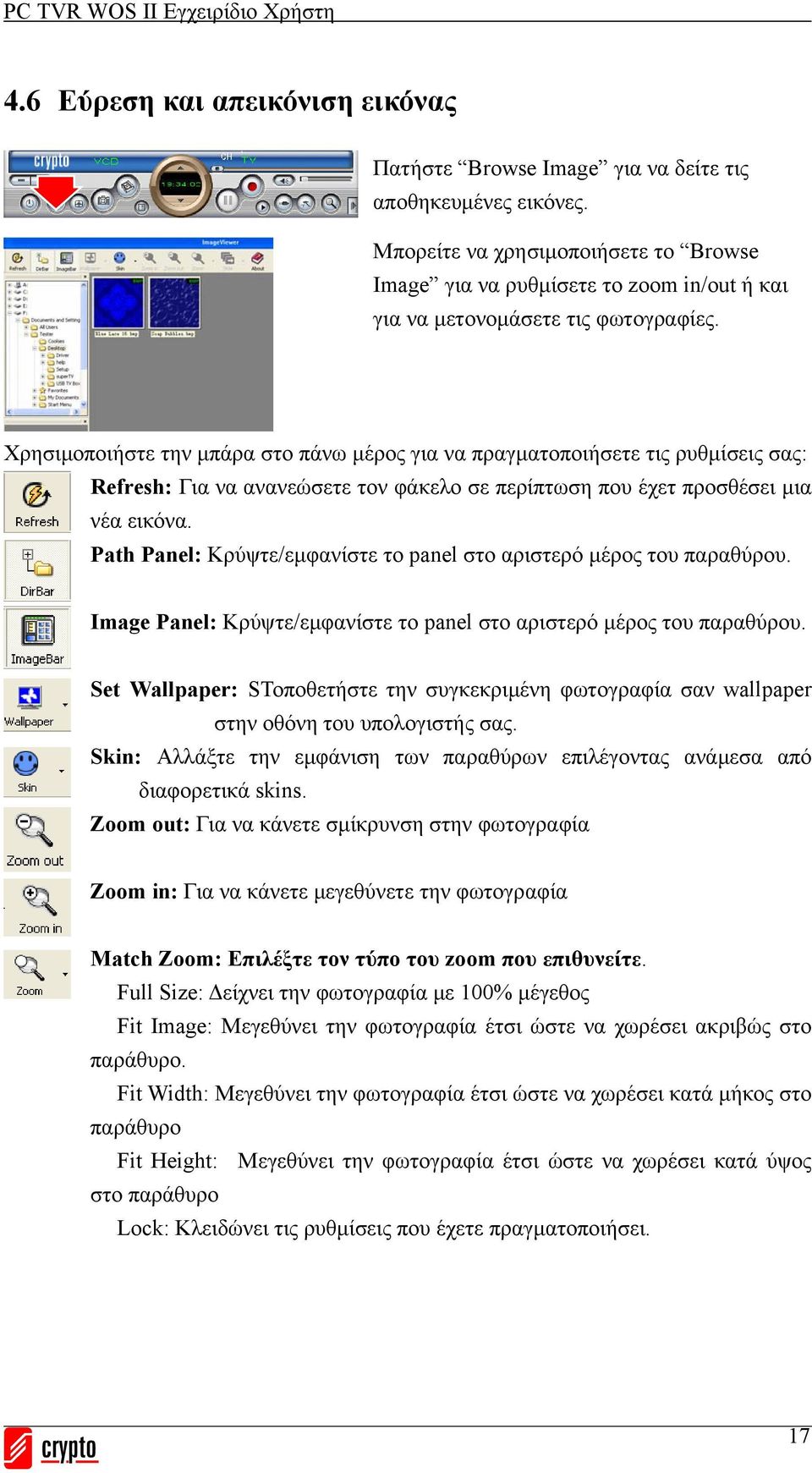

18 4.6 Εύρεση και απεικόνιση εικόνας Πατήστε Browse Image για να δείτε τις αποθηκευμένες εικόνες. Μπορείτε να χρησιμοποιήσετε το Browse Image για να ρυθμίσετε το zoom in/out ή και για να μετονομάσετε τις φωτογραφίες. Χρησιμοποιήστε την μπάρα στο πάνω μέρος για να πραγματοποιήσετε τις ρυθμίσεις σας: Refresh: Για να ανανεώσετε τον φάκελο σε περίπτωση που έχετ προσθέσει μια νέα εικόνα. Path Panel: Κρύψτε/εμφανίστε το panel στο αριστερό μέρος του παραθύρου. Image Panel: Κρύψτε/εμφανίστε το panel στο αριστερό μέρος του παραθύρου. Set Wallpaper: SΤοποθετήστε την συγκεκριμένη φωτογραφία σαν wallpaper στην οθόνη του υπολογιστής σας. Skin: Αλλάξτε την εμφάνιση των παραθύρων επιλέγοντας ανάμεσα από διαφορετικά skins. Zoom out: Για να κάνετε σμίκρυνση στην φωτογραφία Zoom in: Για να κάνετε μεγεθύνετε την φωτογραφία Match Zoom: Επιλέξτε τον τύπο του zoom που επιθυνείτε. Full Size: Δείχνει την φωτογραφία με 100% μέγεθος Fit Image: Μεγεθύνει την φωτογραφία έτσι ώστε να χωρέσει ακριβώς στο παράθυρο. Fit Width: Μεγεθύνει την φωτογραφία έτσι ώστε να χωρέσει κατά μήκος στο παράθυρο Fit Height: Μεγεθύνει την φωτογραφία έτσι ώστε να χωρέσει κατά ύψος στο παράθυρο Lock: Κλειδώνει τις ρυθμίσεις που έχετε πραγματοποιήσει. 17

19 4.7 Ακούστε Ραδιόφωνο (FM μόνο) 1. Πατήστε Switch Video Source και μετά επιλέξτε Radio Mode. 2. Πατήστε Setup για να πραγματοποιήσετε τις ρυθμίσεις σας. 3. Αν εισέρχεστε για πρώτη φορά στο μενού, πατήστε Search για να ψάξετε για όλους τους διαθέσιμους ραδιοσταθμούς. 4. Πατήστε Use Favorite Channel list για να σώσετε τους αγαπημένους σας ραδιοφωνικούς σταθμους. 5 Τηλεκοντρόλ (Remote control) Το τηλεκοντρόλ σας επιτρέπει να χειρίζεστε την PC TV RADIO TUNER WOS II. Μπορείτε να ανοίξετε/κλείσετε την τηλεόραση, να δείτε τηλεόραση και να αλλάζετε κανάλια και να ρυθμίζετε την ένταση του ήχου. 5.1 Τοποθέτηση Μπαταριών Ανοίξτε το πίσω κάλυμμα του τηλεκοντρόλ και τοποθετήστε τις 2 μπαταρίες AAA ποθ περιλαμβάνονται στα περιεχόμενα της συσκευασίας (συνίσταται η χρήση αλκαλικών μπαταριών). 5.2 Χρήση του Τηλεκοντρόλ Ελέγξτε τον παρακάτω πίνακα όπου περιγράφετε ή χρήση του κάθε κουμπιού στο τηλεκοντρόλ: 18

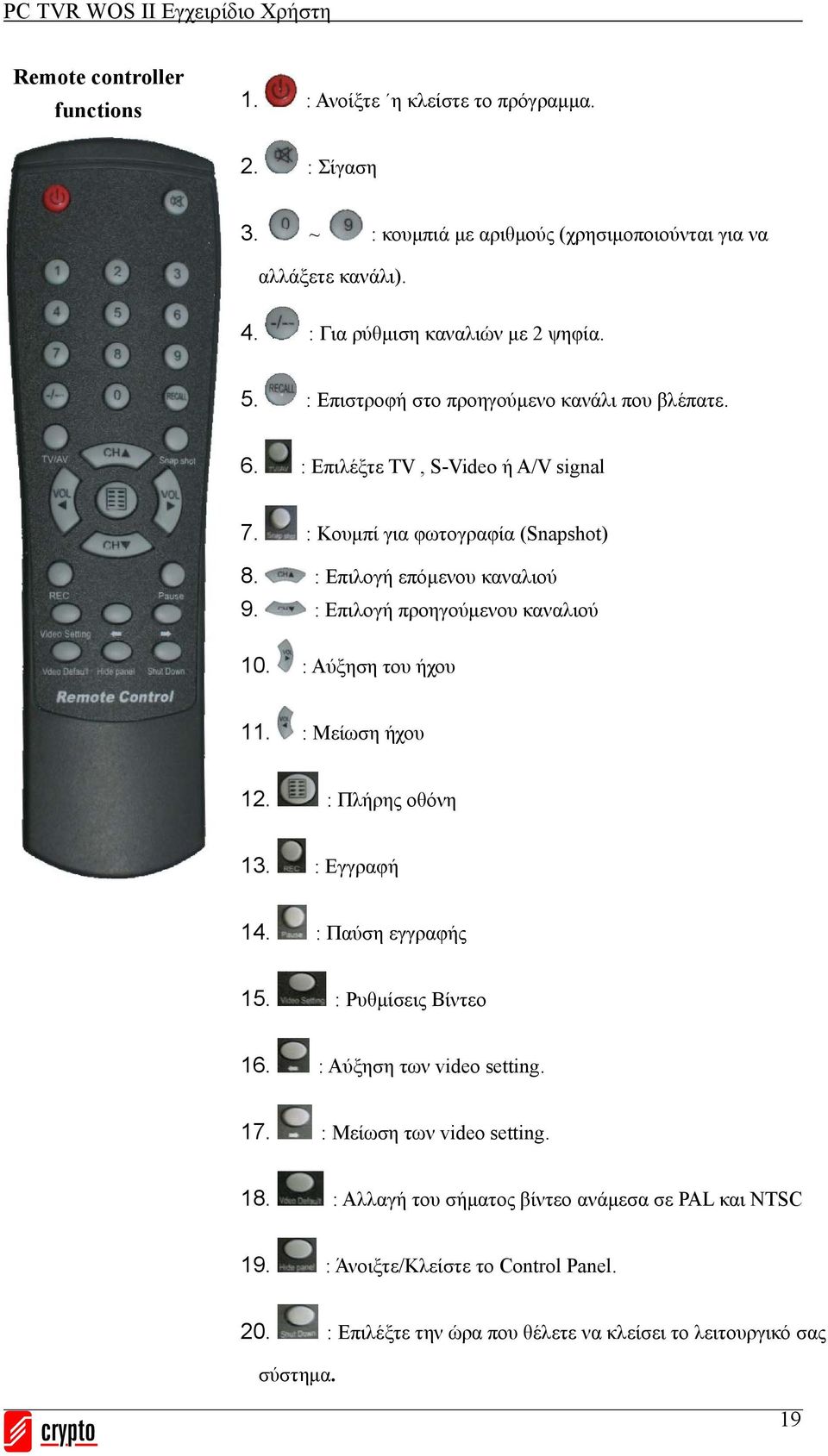

20 Remote controller functions 1. : Ανοίξτε η κλείστε το πρόγραμμα. 2. : Σίγαση 3. ~ : κουμπιά με αριθμούς (χρησιμοποιούνται για να αλλάξετε κανάλι). 4. : Για ρύθμιση καναλιών με 2 ψηφία. 5. : Επιστροφή στο προηγούμενο κανάλι που βλέπατε. 6. : Επιλέξτε TV, S-Video ή A/V signal 7. : Κουμπί για φωτογραφία (Snapshot) 8. : Επιλογή επόμενου καναλιού 9. : Επιλογή προηγούμενου καναλιού 10. : Αύξηση του ήχου 11. : Μείωση ήχου 12. : Πλήρης οθόνη 13. : Εγγραφή 14. : Παύση εγγραφής 15. : Ρυθμίσεις Βίντεο 16. : Αύξηση των video setting. 17. : Μείωση των video setting. 18. : Αλλαγή του σήματος βίντεο ανάμεσα σε PAL και NTSC 19. : Άνοιξτε/Κλείστε το Control Panel. 20. : Επιλέξτε την ώρα που θέλετε να κλείσει το λειτουργικό σας σύστημα. 19

21 6 Τεχνική Υποστήριξη από την Crypto Για τεχνικές πληροφορίες και υποστήριξη καθώς και για προϊόντα επέκτασης του Δικτύου σας επικοινωνήστε μαζί μας: Δικτυακός τόπος: Απόρριψη χρησιμοποιημένων ηλεκτρικών και ηλεκτρονικών συσκευών Εάν πάνω στο προϊόν ή στη συσκευασία του προϊόντος υπάρχει το σύμβολο αυτό, τότε δε θα πρέπει να πετάξετε το προϊόν μαζί με τα κοινά οικιακά απορρίμματα, αλλά να το παραδώσετε στο κατάλληλο σημείο περισυλλογής για την ανακύκλωση ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Η ανεξέλεγκτη απόρριψη τέτοιων προϊόντων ενδέχεται να έχει βλαβερές συνέπειες για το περιβάλλον και την υγεία των ανθρώπων. Για περισσότερες πληροφορίες σχετικά με την ανακύκλωση του προϊόντος αυτού, μπορείτε να επικοινωνήσετε με το δήμο σας, την υπηρεσία αποκομιδής οικιακών απορριμμάτων ή το κατάστημα από το οποίο αγοράσατε το προϊόν 20

22 7 Τεχνικά χαρακτηριστικά Θύρα PC Video System Audio System PCI Διαμόρφωση TV Κανάλια TV OSD Video ADCs Ανάλυση Συμπίεση Βίντεο Δέκτης FM Σταθμοί FM Τύπος Stereo ADCs ήχου Sample rates Βit-rate ήχου Κεραία TV PAL, SECAM1 Auto frequency scan. 199 channels memory storage On Screen Display for all settings 9-bit Video CMOS Analog-to-Digital Converters 752x576(full D1), 640x480, 352x288 AVI, MPEG-1, MPEG-2, VCD, SVCD, DVD Receiver frequency 87.5~ MHz Auto frequency scan. unlimited station memory storage North America (BTSC and SAP) 16-bit audio ADCs support capture of audio signals 32KHz / 44.1KHz / 48KHz 128k~384k bit/second Σύνδεση I/O Απαιτήσεις Συστήματος Κεραία Ραδιόφωνου FM Composite Video RCA Socket Είσοδος S-Video 4Pin mini DIN Έξοδος Audio (3.5mm jack) Δέκτης IR (3.5mm jack) IBM PC ή άλλο συμβατό CPU: Intel Pentium III 400 MHz CPU OS: Microsoft Windows XP/Vista Μνήμη συστήματος: 64 MB ελάχιστη μνήμη Disk space: 100 MB ελάχιστος ελεύθερος χώρος στον σκληρό δίσκο Κάρτα Γραφικών: VGA με DirectDraw με 16 bit χρώματα ή παραπάνω CD ή DVD ROM: Για την εγκατάσταση του driver και της εφαρμογής Θύρα: Μια ελεύθερη PCI θύρα Τα τεχνικά χαρακτηριστικά μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση. 21
